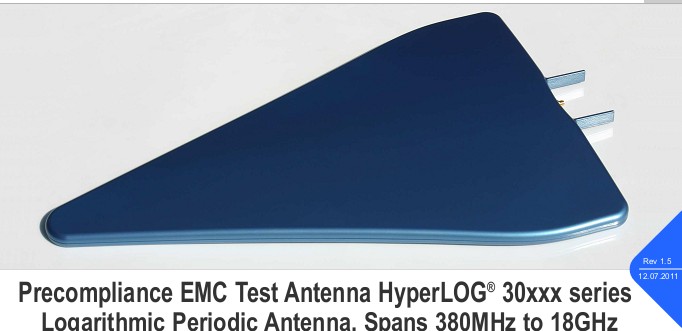

Antena do testów przedcertyfikacyjnych EMC serii HyperLOG 30xxx Antena logarytmiczno-periodyczna. Pasmo 380MHz do 18GHz

Transkrypt

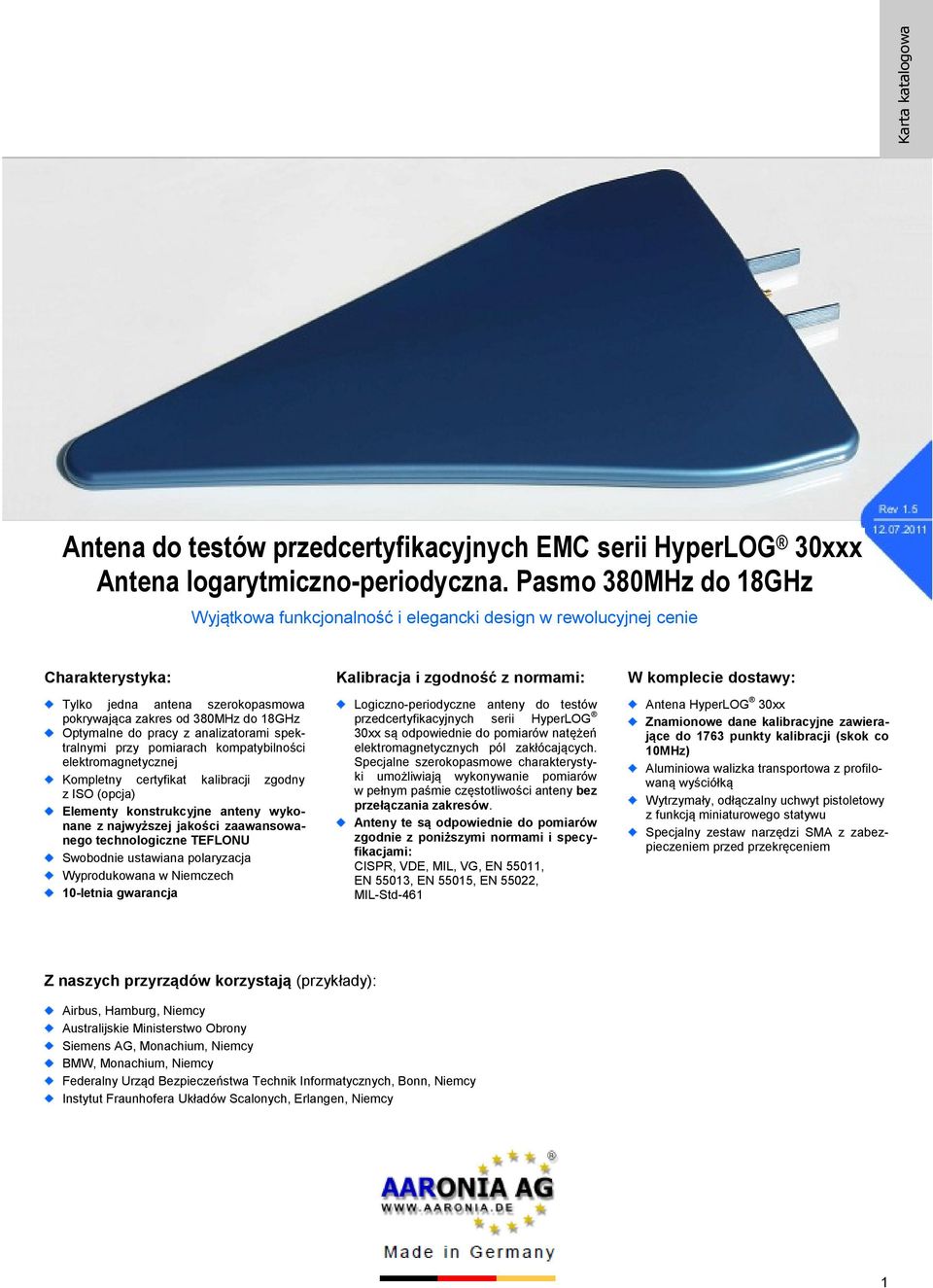

1 Karta katalogowa Antena do testów przedcertyfikacyjnych EMC serii HyperLOG 30xxx Antena logarytmiczno-periodyczna. Pasmo 380MHz do 18GHz Wyjątkowa funkcjonalność i elegancki design w rewolucyjnej cenie Charakterystyka: Tylko jedna antena szerokopasmowa pokrywająca zakres od 380MHz do 18GHz Optymalne do pracy z analizatorami spektralnymi przy pomiarach kompatybilności elektromagnetycznej Kompletny certyfikat kalibracji zgodny z ISO (opcja) Elementy konstrukcyjne anteny wykonane z najwyższej jakości zaawansowanego technologiczne TEFLONU Swobodnie ustawiana polaryzacja Wyprodukowana w Niemczech 10-letnia gwarancja Kalibracja i zgodność z normami: Logiczno-periodyczne anteny do testów przedcertyfikacyjnych serii HyperLOG 30xx są odpowiednie do pomiarów natężeń elektromagnetycznych pól zakłócających. Specjalne szerokopasmowe charakterystyki umożliwiają wykonywanie pomiarów w pełnym paśmie częstotliwości anteny bez przełączania zakresów. Anteny te są odpowiednie do pomiarów zgodnie z poniższymi normami i specyfikacjami: CISPR, VDE, MIL, VG, EN 55011, EN 55013, EN 55015, EN 55022, MIL-Std-461 W komplecie dostawy: Antena HyperLOG 30xx Znamionowe dane kalibracyjne zawierające do 1763 punkty kalibracji (skok co 10MHz) Aluminiowa walizka transportowa z profilowaną wyściółką Wytrzymały, odłączalny uchwyt pistoletowy z funkcją miniaturowego statywu Specjalny zestaw narzędzi SMA z zabezpieczeniem przed przekręceniem Z naszych przyrządów korzystają (przykłady): Airbus, Hamburg, Niemcy Australijskie Ministerstwo Obrony Siemens AG, Monachium, Niemcy BMW, Monachium, Niemcy Federalny Urząd Bezpieczeństwa Technik Informatycznych, Bonn, Niemcy Instytut Fraunhofera Układów Scalonych, Erlangen, Niemcy 1

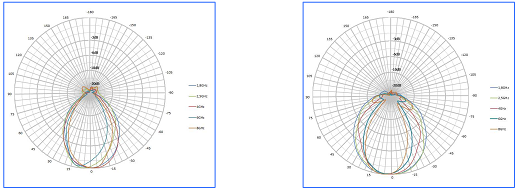

2 Specyfikacja HyperLOG 3080: Konstrukcja: logarytmiczno-periodyczna Pasmo: 380MHz - 8GHz Maks. moc transmisji: 100W fali ciągłej (400MHz) Impedancja znamionowa: 50Ω NWFS (typowo): <1:2,5 Zysk (typowo): 5dBi Współczynnik anteny: 20-43dB/m Punkty kalibracji: 763 (skok 10MHz) Wejście w.cz.: gniazdo SMA (18GHz) lub N ze złączem przejściowym Wymiary (Dł/Sz/Gł): 590x360x30mm Waga: 1000 g Gwarancja: 10 lat HyperLOG 30100: Konstrukcja: logarytmiczno-periodyczna Pasmo: 380MHz - 10GHz Maks. moc transmisji: 100W fali ciągłej (400MHz) Impedancja znamionowa: 50Ω NWFS (typowo): <1:2,5 Zysk (typowo): 5dBi Współczynnik anteny: 20-46dB/m Punkty kalibracji: 963 (skok 10MHz) Wejście w.cz.: gniazdo SMA (18GHz) lub N ze złączem przejściowym Wymiary (Dł/Sz/Gł): 590x360x30mm Waga: 1000 g Gwarancja: 10 lat Charakterystyka zysku anteny HyperLOG 3080 Charakterystyka zysku anteny HyperLOG Charakterystyka współczynnika anteny HyperLOG 3080 Charakterystyka współczynnika anteny HyperLOG Charakterystyka promieniowania anten serii HyperLOG 30xxx w płaszczyźnie poziomej Charakterystyka promieniowania anten serii HyperLOG 30xxx w płaszczyźnie pionowej 2

3 Opis Ze swoimi logarytmiczno-periodycznymi antenami serii HyperLOG 30xxx Aaronia w efekcie oferuje bardzo atrakcyjny cenowo produkt, który jednocześnie spełnia najwyższe wymagania w swojej dziedzinie. W połączeniu z antenami HyperLOG każdy konwencjonalny analizator widmowy w kilka chwil staje się w pełni profesjonalnym przyrządem do kierunkowych pomiarów promieniowania elektromagnetycznego o częstotliwościach radiowych. Dzięki temu do dyspozycji użytkownika pozostaje prawdziwy dream team do pomiarów kompatybilności elektromagnetycznej zarówno w laboratorium, jak i w warunkach polowych. Antena HyperLOG 30xx z opcjonalnym statywem teleskopowym TEFLONOWE anteny logarytmiczno-periodyczne serii HyperLOG 30xxx są identyczne z antenami serii 60xxx, ale mają rozszerzone pasmo w dolnej części do 380MHz, co umożliwia pokrycie pasma częstotliwości systemów TETRA. W wyniku ogromnej liczby skomplikowanych prac badawczych opracowana została cała seria najbardziej zaawansowanych technologicznie anten o wyjątkowej w tej klasie cenowej kombinacji parametrów eksploatacyjnych, funkcjonalności i designu. Anteny serii HyperLOG 60xxx standardowo dostarczane są ze specjalnie skonstruowaną, wykonaną w nowoczesnej technologii osłoną. Konstrukcja osłony jest wynikiem intensywnych badań z zastosowaniem najnowszych technik komputerowych dzięki czemu jej kształt, materiał z którego jest wykonana i specjalne pokrycie nie mają praktycznie wpływu na pomiary, nawet w przypadku gromadzenia się na jej powierzchni kropel rosy i innych postaci wilgoci. Innym istotnym parametrem dla Aaronii było skonstruowanie osłony o najniższym możliwym współczynniku tłumienia. Zadanie to okazało się prawdziwą przygodą dla naszego zespołu konstrukcyjnego, szczególnie w zakresie wysokich GHz. Na szczęście wszelkie trudności zostały przezwyciężone, dając w efekcie produkt o eleganckim wyglądzie, satysfakcjonujący zespół badawczy. Pierwsze pomiary testowe przekroczyły znacznie nasze oczekiwania! W rezultacie antena uzyskała najlepszą możliwą ochronę przed udarami mechanicznymi i wpływami środowiskowymi bez pogorszenia jej parametrów eksploatacyjnych. Precyzyjna antena wykonana z teflonu pokrytego powłoką ze złota W komplecie dostawy: Odporna walizka transportowa o aluminiowej konstrukcji z odpowiednio wyprofilowaną wyściółką dla anteny, kabli i akcesoriów. Ponadto, każda antena HyperLOG serii 30xxx dostarczana jest z odłączalnym wielofunkcyjnym uchwytem pistoletowym, który po rozłożeniu może pełnić funkcję miniaturowego statywu oraz ze specjalnym zestawem narzędzi SMA. Dużo miejsca na opcjonalne wyposażenie: Walizka transportowa anten HyperLOG 3

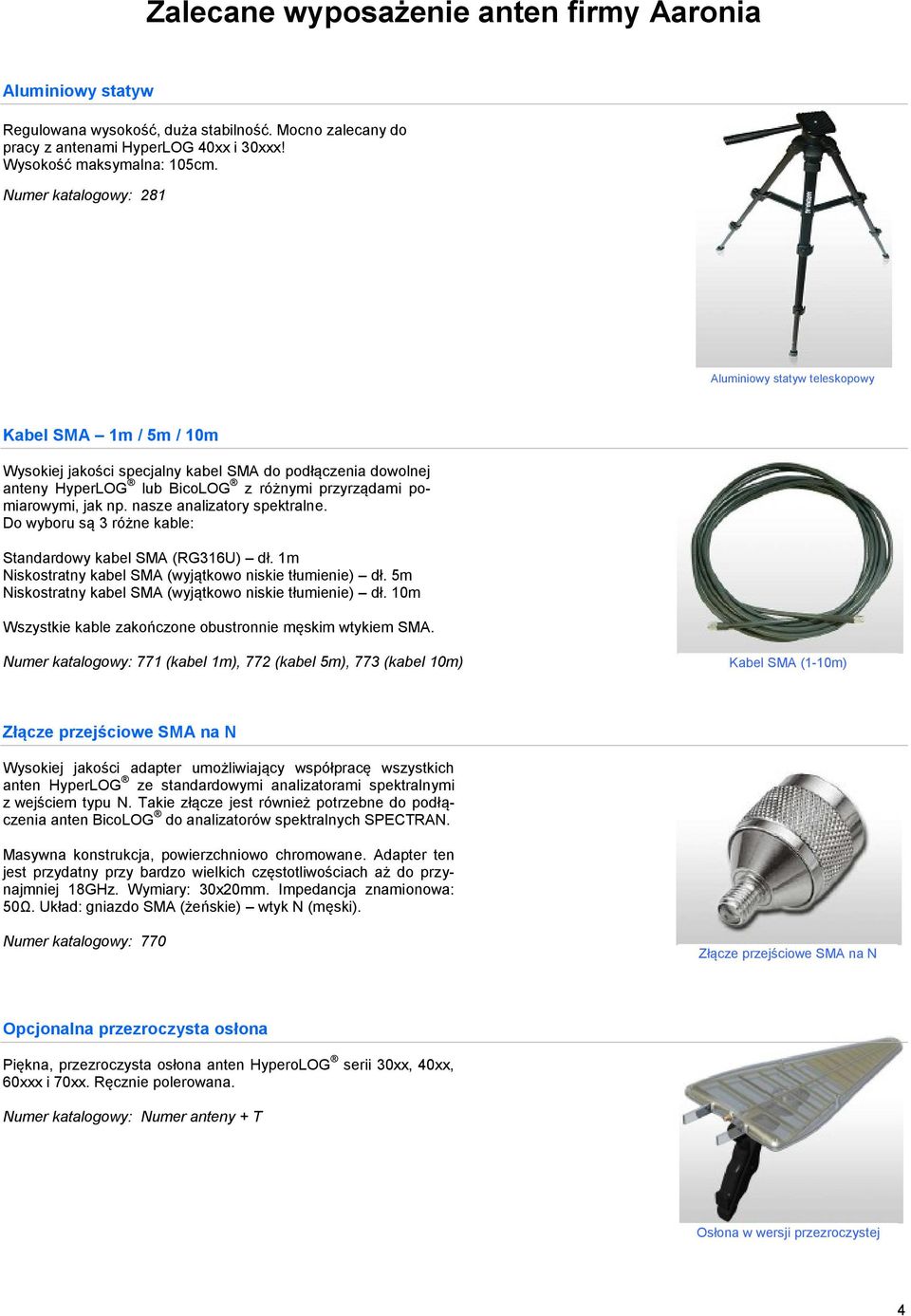

4 Zalecane wyposażenie anten firmy Aaronia Aluminiowy statyw Regulowana wysokość, duża stabilność. Mocno zalecany do pracy z antenami HyperLOG 40xx i 30xxx! Wysokość maksymalna: 105cm. Numer katalogowy: 281 Aluminiowy statyw teleskopowy Kabel SMA 1m / 5m / 10m Wysokiej jakości specjalny kabel SMA do podłączenia dowolnej anteny HyperLOG lub BicoLOG z różnymi przyrządami pomiarowymi, jak np. nasze analizatory spektralne. Do wyboru są 3 różne kable: Standardowy kabel SMA (RG316U) dł. 1m Niskostratny kabel SMA (wyjątkowo niskie tłumienie) dł. 5m Niskostratny kabel SMA (wyjątkowo niskie tłumienie) dł. 10m Wszystkie kable zakończone obustronnie męskim wtykiem SMA. Numer katalogowy: 771 (kabel 1m), 772 (kabel 5m), 773 (kabel 10m) Kabel SMA (1-10m) Złącze przejściowe SMA na N Wysokiej jakości adapter umożliwiający współpracę wszystkich anten HyperLOG ze standardowymi analizatorami spektralnymi z wejściem typu N. Takie złącze jest również potrzebne do podłączenia anten BicoLOG do analizatorów spektralnych SPECTRAN. Masywna konstrukcja, powierzchniowo chromowane. Adapter ten jest przydatny przy bardzo wielkich częstotliwościach aż do przynajmniej 18GHz. Wymiary: 30x20mm. Impedancja znamionowa: 50Ω. Układ: gniazdo SMA (żeńskie) wtyk N (męski). Numer katalogowy: 770 Złącze przejściowe SMA na N Opcjonalna przezroczysta osłona Piękna, przezroczysta osłona anten HyperoLOG serii 30xx, 40xx, 60xxx i 70xx. Ręcznie polerowana. Numer katalogowy: Numer anteny + T Osłona w wersji przezroczystej 4

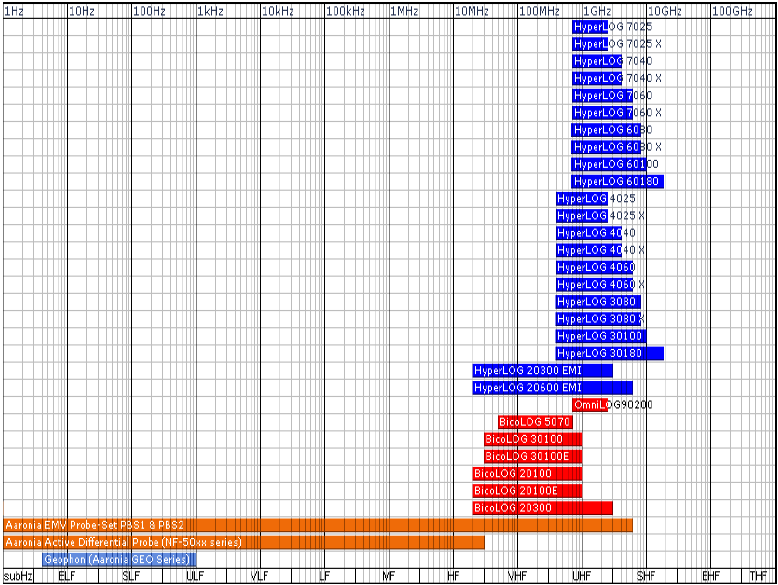

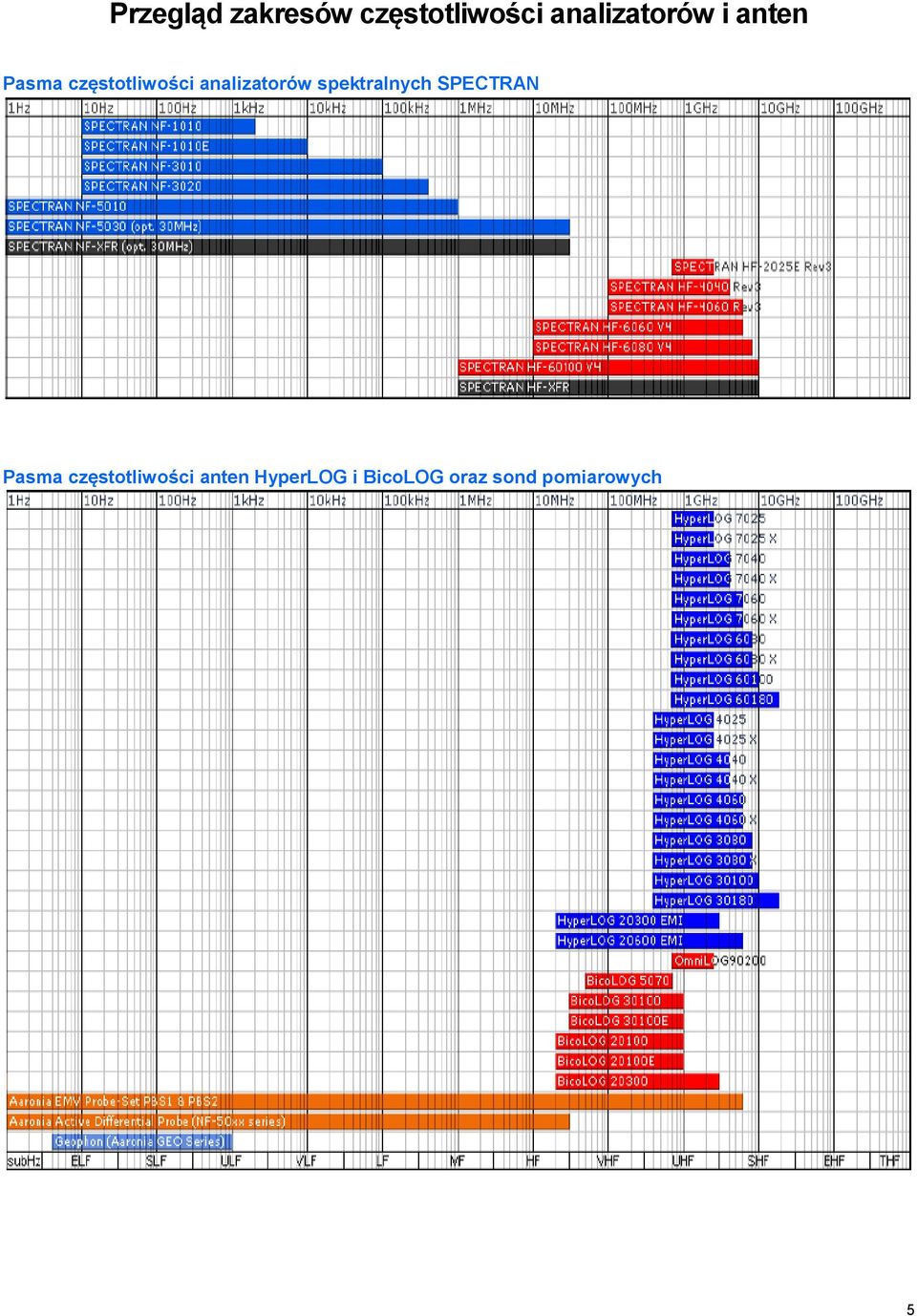

5 Przegląd zakresów częstotliwości analizatorów i anten Pasma częstotliwości analizatorów spektralnych SPECTRAN Pasma częstotliwości anten HyperLOG i BicoLOG oraz sond pomiarowych 5
