Konstrukcje anten do kontenerowych stacji transformatorowych z systemem komunikacji TETRA

Transkrypt

1 z systemem komunikacji TETRA Konstrukcja do montażu przyściennego Typ LKPA-5 Numer katalogowy Masa (bez anteny) 0,kg Rozstaw otworów montażowych Zacisk uziemiający Lista składników Lp Nr. referencyjny Nazwa ilość Antena typ Antena TETRA; RADMOR PZ M6 Podkładka okrągła zgróbna M6, S6K M6x50 Śruba sześciokątna M6x50, ZWY-ST-8x0+5.0x50 Kołek zwykły z wkrętem z łbem stożkowym PZP M5 Podkładka okrągła zgróbna M5, powiekszana N6K M8 Nakrętka sześciokątna M8, PS M8 Podkładka sprężysta M8, PZ M8 Podkładka okrągła zgróbna M8, Element utwierdzający antenę S6K M8x20 Śruba sześciokątna M8x20, Element mocujący antenę 2 2 Nakrętka koszykowa M6 Nakrętka sześciokątna M6, 8.8 (UNI BIS) Nr. Rysunku: KT Strona z 7

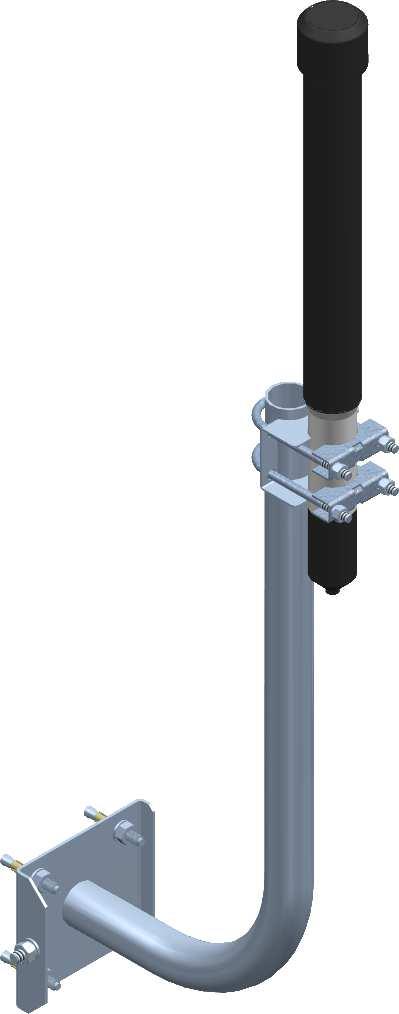

2 z systemem komunikacji TETRA Zacisk uziemiający 00 Konstrukcja do montażu odsuniętego Typ LKPA-6 Numer katalogowy Masa (bez anteny) 3,5kg Lista składników Lp Nr. referencyjny Nazwa ilość Antena typ Antena TETRA; RADMOR S6K M0x25 Śruba sześciokątna M0x25, N6K M8 Nakrętka sześciokątna M8, PS M8 Podkładka sprężysta M8, Obejma Element mocujący antenę PSR M0x60 Pierścieniowa śruba rozporowa Element utwierdzający antenę N6K M0 Nakrętka sześciokątna M0, PS M0 Podkładka sprężysta M0, PZ M0 Podkładka okrągła zgrubna M0, Rama konstrukcji do montazu anteny 3282/7 Radmor 3 * 0.0 PZ M8 Podkładka okrągła zgróbna M8, Nr. Rysunku: KT Strona 2 z 7

3 z systemem komunikacji TETRA Zacisk uziemiający 50 Konstrukcja do montażu ponad krawędź dachu 2 Typ LKPA-5 Numer katalogowy Masa (bez anteny) 5,5kg Lista składników Lp Nr. referencyjny Nazwa ilość Rama konstrukcji do montazu anteny 3282/7 Radmor S6K M0x25 Śruba sześciokątna M0x25, PSR M0x60 Pierścieniowa śruba rozporowa 05.0 N6K M8 Nakrętka sześciokątna M8, PS M8 Podkładka sprężysta M8, Obejma Element mocujący antenę Element utwierdzający antenę 9 Antena typ Antena TETRA; RADMOR N6K M0 Nakrętka sześciokątna M0, PS M0 Podkładka sprężysta M0, PZ M0 Podkładka okrągła zgrubna M0, * 0.0 PZ M8 Podkładka okrągła zgróbna M8, Nr. Rysunku: KT Strona 3 z 7

4 Montaż konstrukcji z anteną wewnątrz stacji max: 580 Przewód uziemiający LGY 6mm Przewód antenowy Przewód antenowy Korytko kablowe Główna szyna uziemiająca Konstrukcja z anteną do systemu TETRA 60 Szafka telemechaniki 85 Rozdzielnica SN Rozstaw otworów montażowych Do montażu konstrukcji należy wykonać otworyø 8 o głębokości 60-70mm do montazu kołków rozporowych. Nr. Rysunku: KT Strona z 7

5 Montaż konstrukcji z anteną na zewnątrz stacji min 30 ochronnego antenowego Rozstaw otworów montażowych taki jak dla montażu wewnętrznego. Dodatkowo pod zamontowaną konstrukcją z anteną należy wykonać dwa otwory do przeprowadzenia przewodów antenowego i ochronnego. Po przeprowadzeniu przewodów otwory należy uszczelnić masą ognioochronną. W przypadku niemożliwości uzyskania minimalnej wysokości montażu anteny należy zastosować konstrukcję o numerze katalogowym: Jeżeli w pobliżu nie ma wyższych obiektów z aktywną instalacją odgromową należy zastosować konstrukcję o numerze katalogowym: Nr. Rysunku: KT Strona 5 z 7

6 Montaż konstrukcji z anteną na zewnątrz stacji ochronnego antenowego Rozstaw otworów montażowych jak na rysunku po prawej. Do montażu konstrukcji należy wykonać otwory ø 0 o głębokości 60-70mm do montażu stalowych kotew. Dodatkowo pod zamontowaną konstrukcją z anteną należy wykonać dwa otwory do przeprowadzenia przewodów antenowego i ochronnego. Po przeprowadzeniu przewodów otwory należy uszczelnić masą ognioochronną. Jeżeli w pobliżu nie ma wyższych obiektów z aktywną instalacją odgromową należy zastosować konstrukcję o numerze katalogowym: Nr. Rysunku: KT Strona 6 z 7

7 Montaż konstrukcji z anteną na zewnątrz stacji ochronnego antenowego Rozstaw otworów montażowyc jak na rysunku po prawej. Do montażu konstrukcji należy wykonać otwory ø 0 o głębokości 60-70mm do montażu stalowych kotew. Dodatkowo pod zamontowaną konstrukcją z anteną należy wykonać dwa otwory do przeprowadzenia przewodów antenowego i ochronnego. Po przeprowadzeniu przewodów otwory należy uszczelnić masą ognioochronną Nr. Rysunku: KT Strona 7 z 7
