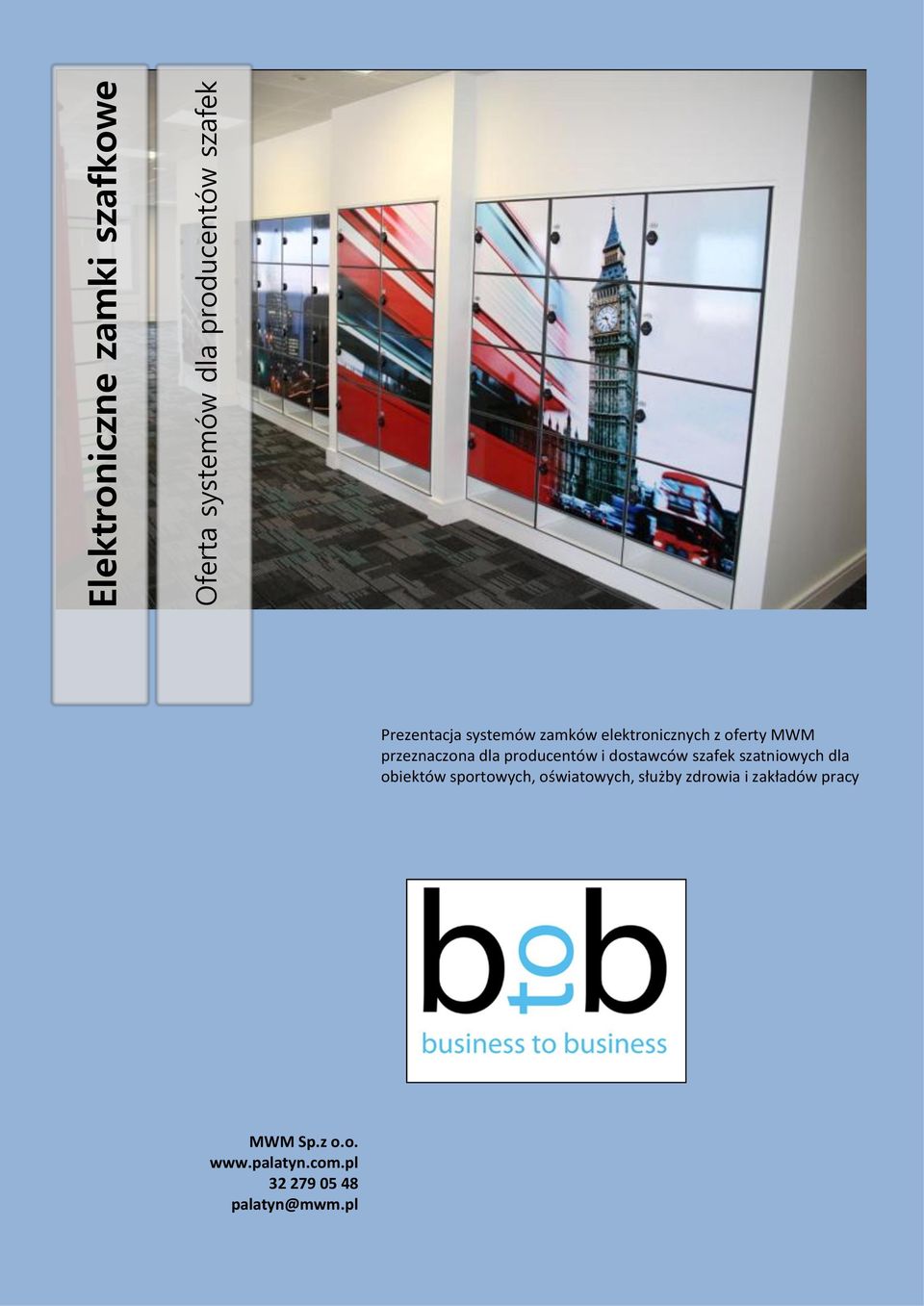

1 Elektroniczne zamki szafkowe Oferta systemów dla producentów szafek Prezentacja systemów zamków elektronicznych z oferty MWM przeznaczona dla producentów i dostawców szafek szatniowych dla obiektów sportowych, oświatowych, służby zdrowia i zakładów pracy MWM Sp.z o.o palatyn@mwm.pl

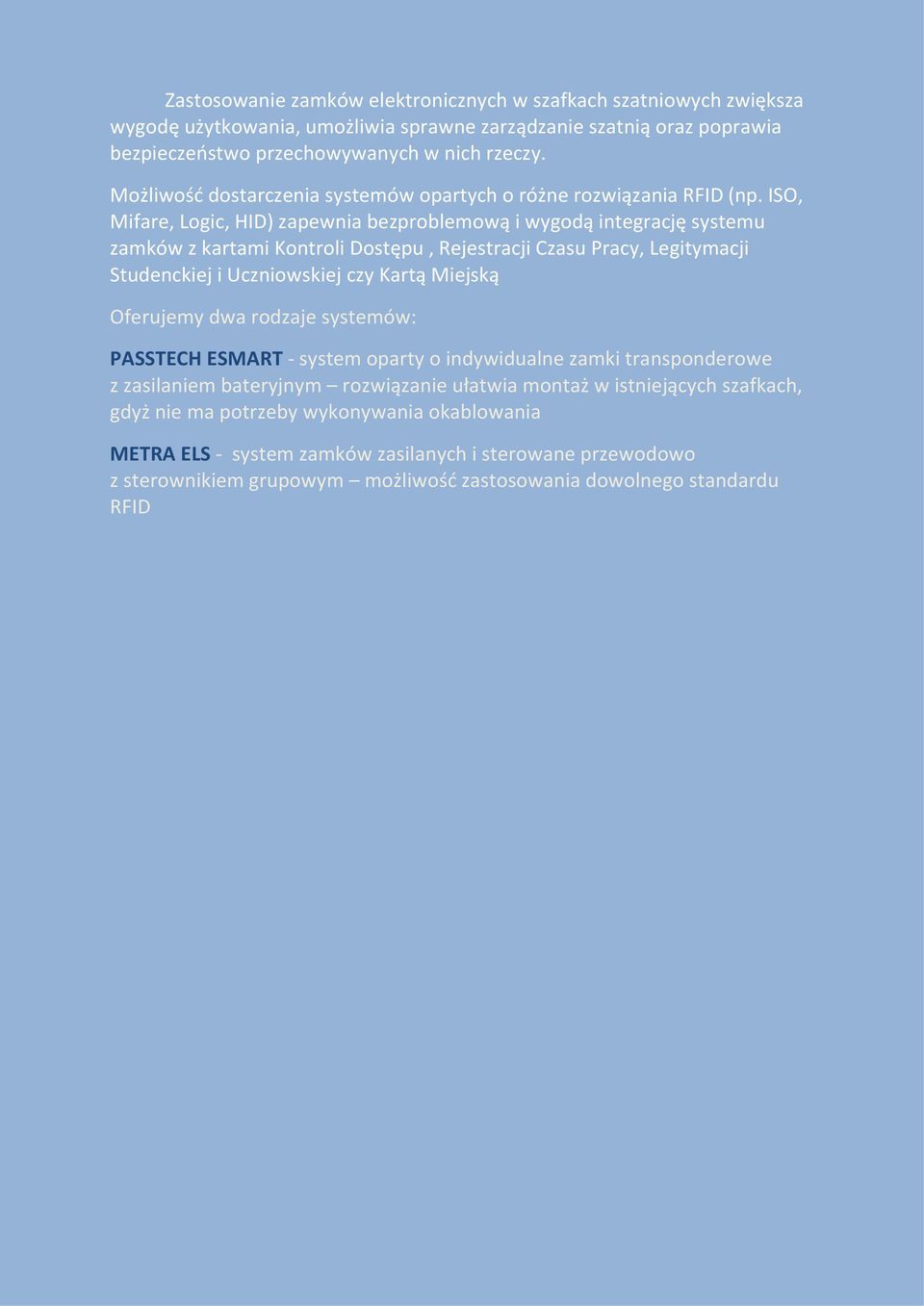

2 Zastosowanie zamków elektronicznych w szafkach szatniowych zwiększa wygodę użytkowania, umożliwia sprawne zarządzanie szatnią oraz poprawia bezpieczeostwo przechowywanych w nich rzeczy. Możliwośd dostarczenia systemów opartych o różne rozwiązania RFID (np. ISO, Mifare, Logic, HID) zapewnia bezproblemową i wygodą integrację systemu zamków z kartami Kontroli Dostępu, Rejestracji Czasu Pracy, Legitymacji Studenckiej i Uczniowskiej czy Kartą Miejską Oferujemy dwa rodzaje systemów: PASSTECH ESMART - system oparty o indywidualne zamki transponderowe z zasilaniem bateryjnym rozwiązanie ułatwia montaż w istniejących szafkach, gdyż nie ma potrzeby wykonywania okablowania METRA ELS - system zamków zasilanych i sterowane przewodowo z sterownikiem grupowym możliwośd zastosowania dowolnego standardu RFID

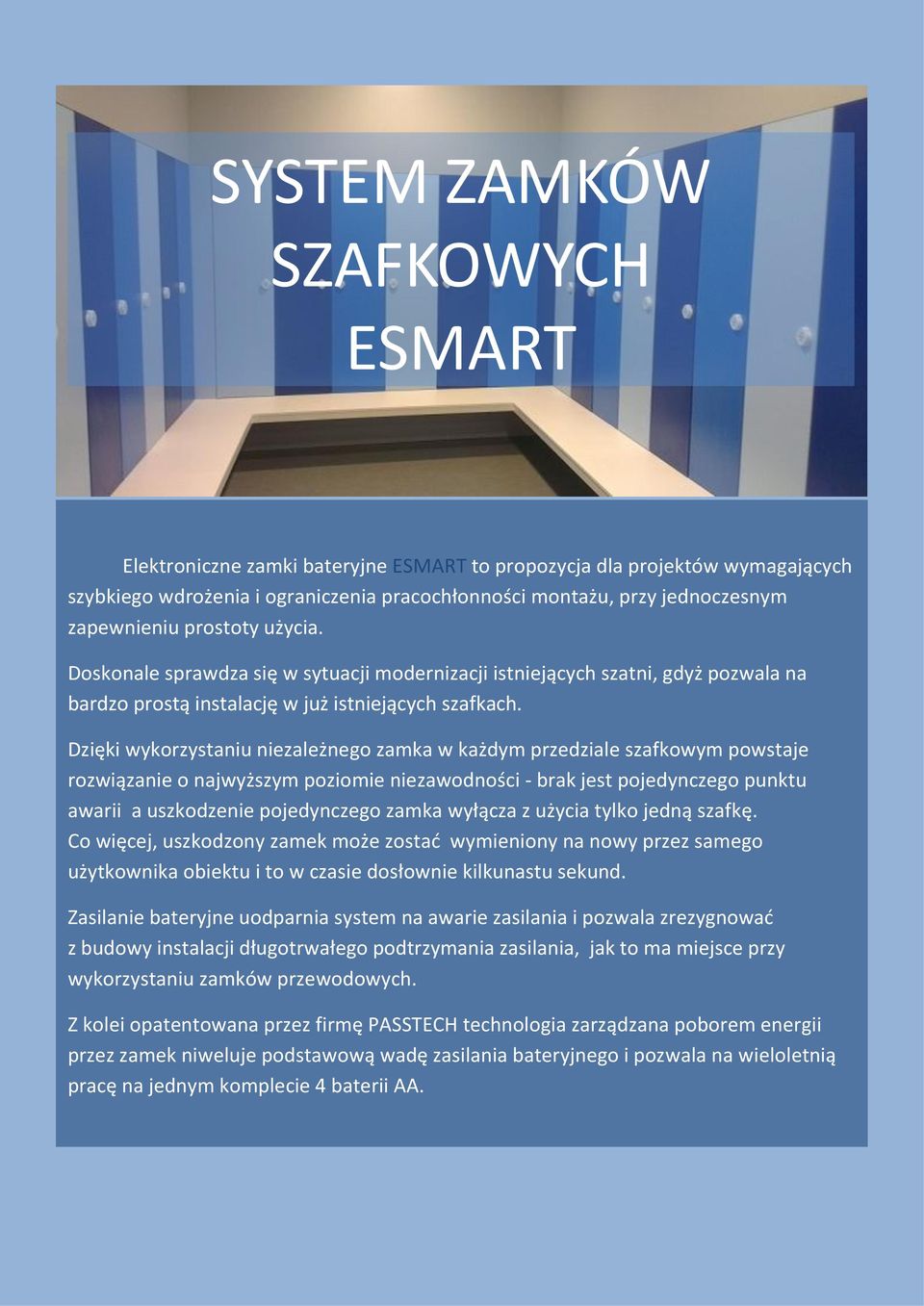

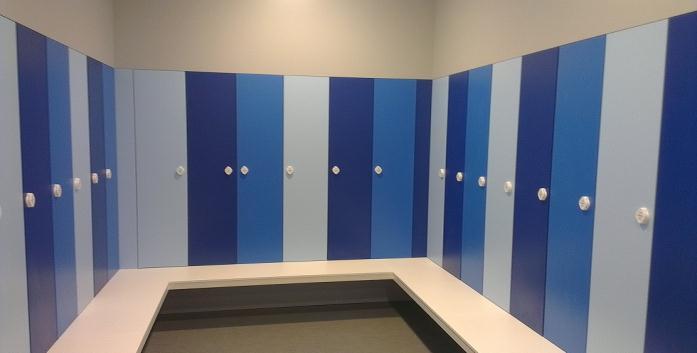

3 SYSTEM ZAMKÓW SZAFKOWYCH ESMART Elektroniczne zamki bateryjne ESMART to propozycja dla projektów wymagających szybkiego wdrożenia i ograniczenia pracochłonności montażu, przy jednoczesnym zapewnieniu prostoty użycia. Doskonale sprawdza się w sytuacji modernizacji istniejących szatni, gdyż pozwala na bardzo prostą instalację w już istniejących szafkach. Dzięki wykorzystaniu niezależnego zamka w każdym przedziale szafkowym powstaje rozwiązanie o najwyższym poziomie niezawodności - brak jest pojedynczego punktu awarii a uszkodzenie pojedynczego zamka wyłącza z użycia tylko jedną szafkę. Co więcej, uszkodzony zamek może zostad wymieniony na nowy przez samego użytkownika obiektu i to w czasie dosłownie kilkunastu sekund. Zasilanie bateryjne uodparnia system na awarie zasilania i pozwala zrezygnowad z budowy instalacji długotrwałego podtrzymania zasilania, jak to ma miejsce przy wykorzystaniu zamków przewodowych. Z kolei opatentowana przez firmę PASSTECH technologia zarządzana poborem energii przez zamek niweluje podstawową wadę zasilania bateryjnego i pozwala na wieloletnią pracę na jednym komplecie 4 baterii AA.

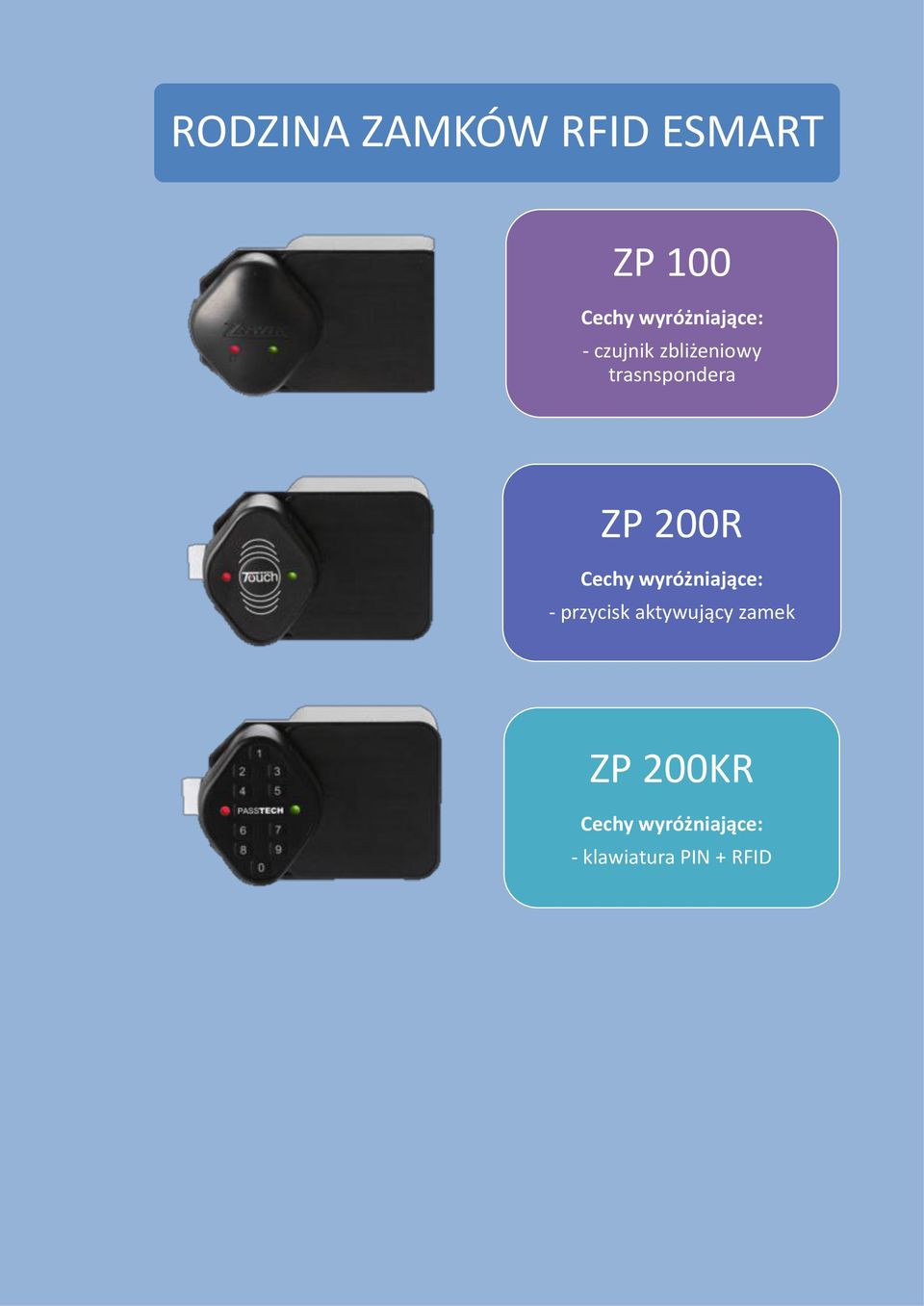

4 RODZINA ZAMKÓW RFID ESMART ZP 100 Cechy wyróżniające: - czujnik zbliżeniowy trasnspondera ZP 200R Cechy wyróżniające: - przycisk aktywujący zamek ZP 200KR Cechy wyróżniające: - klawiatura PIN + RFID

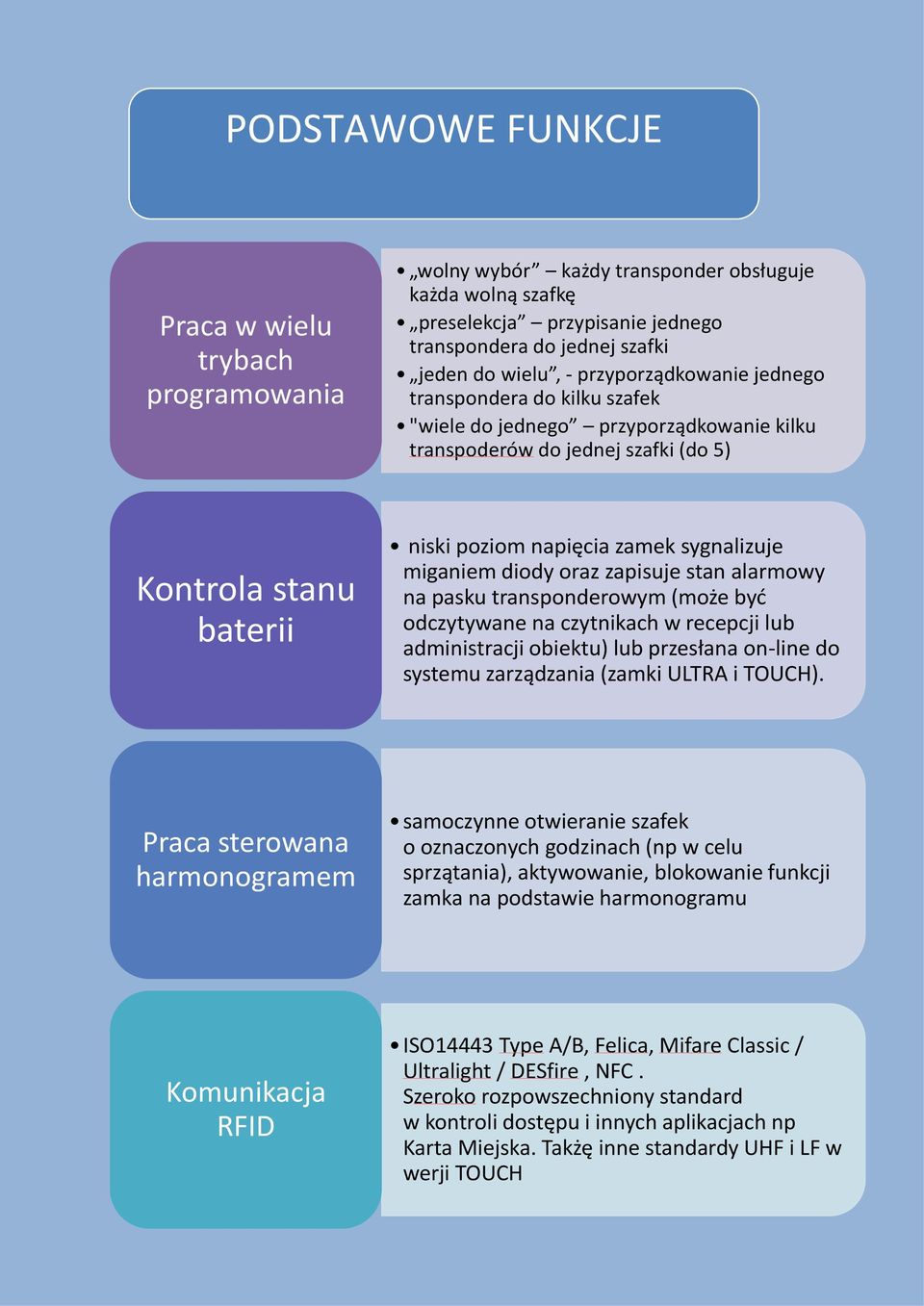

5 PODSTAWOWE FUNKCJE Praca w wielu trybach programowania wolny wybór każdy transponder obsługuje każda wolną szafkę preselekcja przypisanie jednego transpondera do jednej szafki jeden do wielu, - przyporządkowanie jednego transpondera do kilku szafek "wiele do jednego przyporządkowanie kilku transpoderów do jednej szafki (do 5) Kontrola stanu baterii niski poziom napięcia zamek sygnalizuje miganiem diody oraz zapisuje stan alarmowy na pasku transponderowym (może byd odczytywane na czytnikach w recepcji lub administracji obiektu) lub przesłana on-line do systemu zarządzania (zamki ULTRA i TOUCH). Praca sterowana harmonogramem samoczynne otwieranie szafek o oznaczonych godzinach (np w celu sprzątania), aktywowanie, blokowanie funkcji zamka na podstawie harmonogramu Komunikacja RFID ISO14443 Type A/B, Felica, Mifare Classic / Ultralight / DESfire, NFC. Szeroko rozpowszechniony standard w kontroli dostępu i innych aplikacjach np Karta Miejska. Takżę inne standardy UHF i LF w werji TOUCH

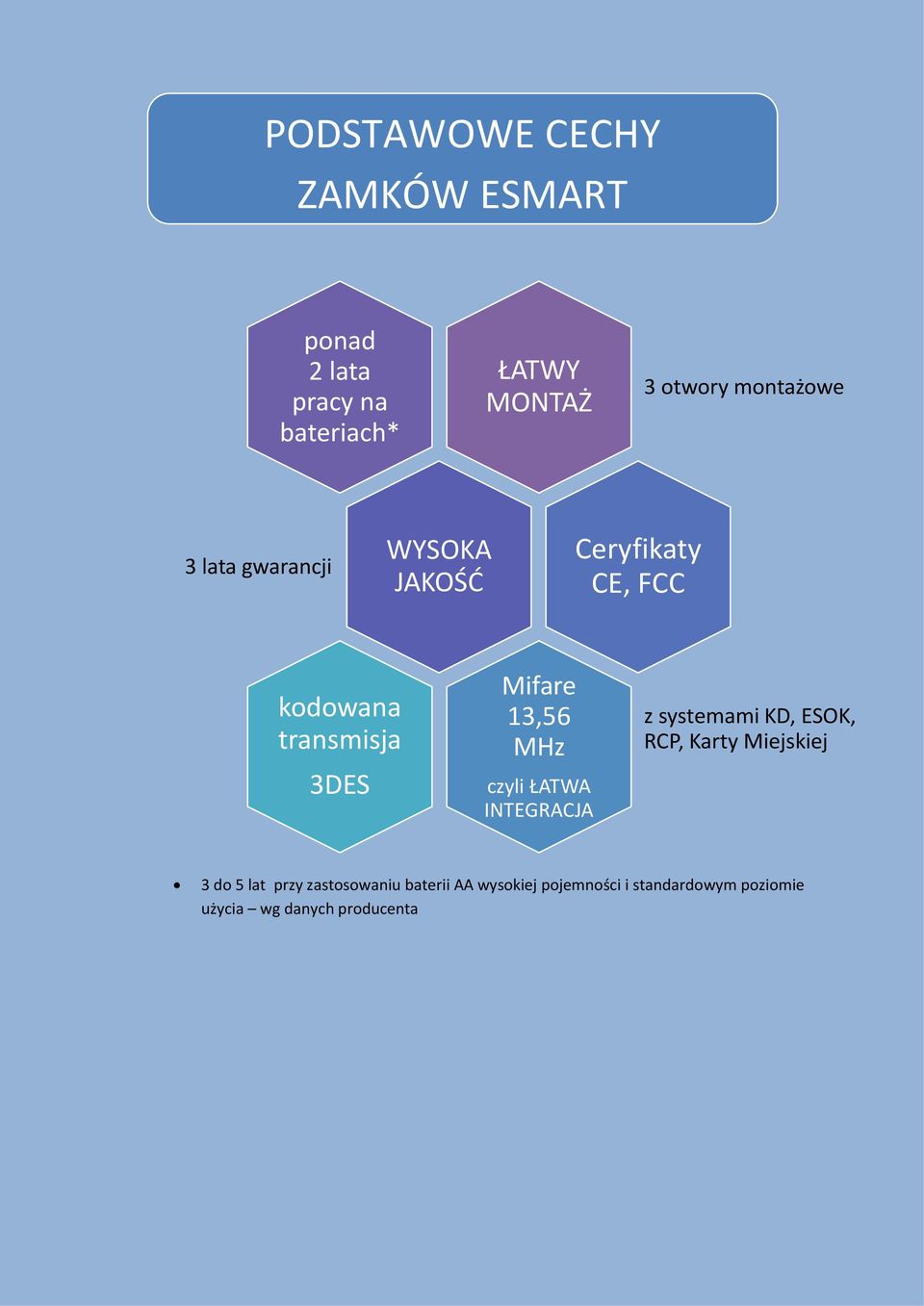

6 PODSTAWOWE CECHY ZAMKÓW ESMART ponad 2 lata pracy na bateriach* ŁATWY MONTAŻ 3 otwory montażowe 3 lata gwarancji WYSOKA JAKOŚD Ceryfikaty CE, FCC kodowana transmisja 3DES Mifare 13,56 MHz czyli ŁATWA INTEGRACJA z systemami KD, ESOK, RCP, Karty Miejskiej 3 do 5 lat przy zastosowaniu baterii AA wysokiej pojemności i standardowym poziomie użycia wg danych producenta

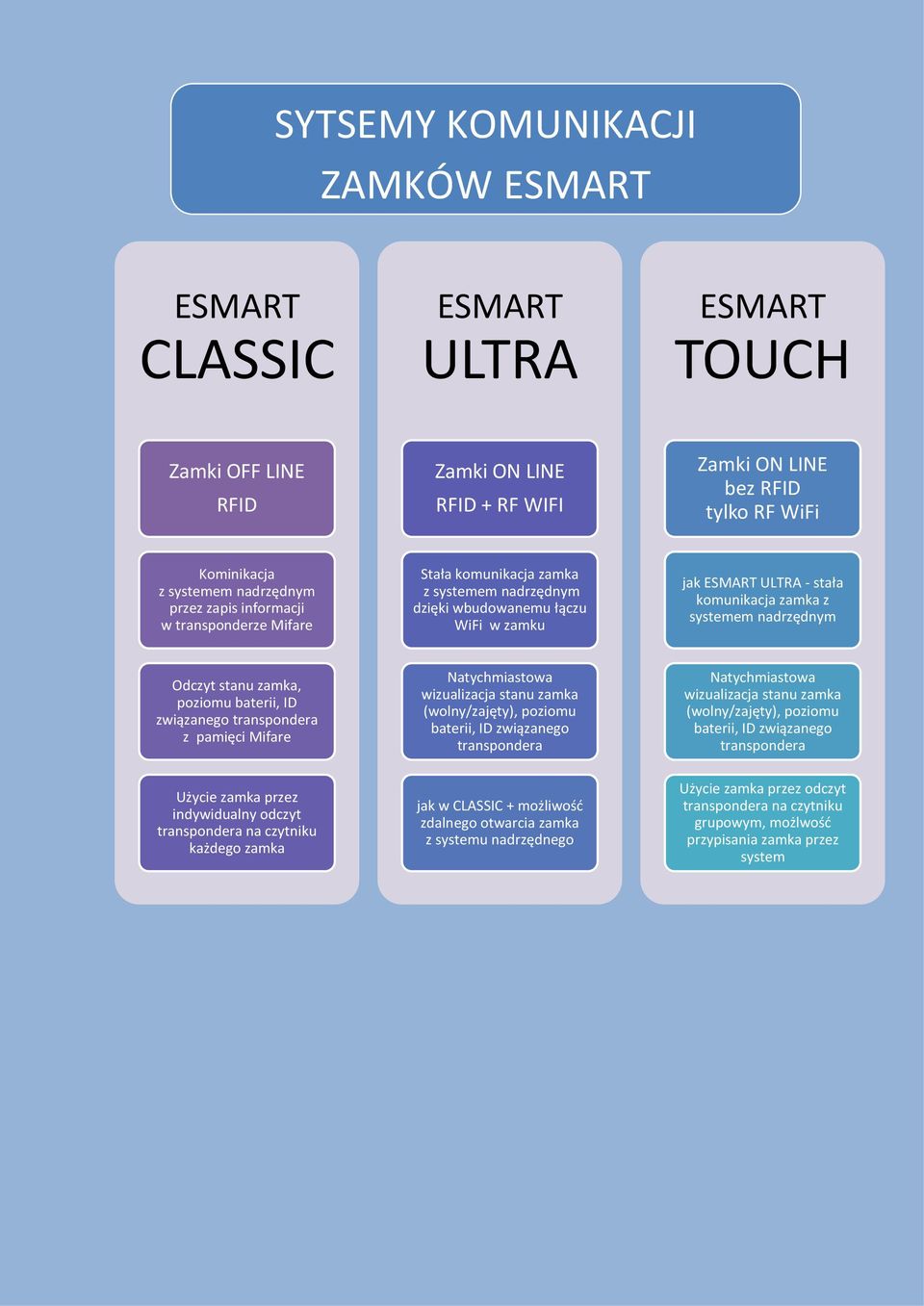

7 SYTSEMY KOMUNIKACJI ZAMKÓW ESMART ESMART CLASSIC ESMART ULTRA ESMART TOUCH Zamki OFF LINE RFID Zamki ON LINE RFID + RF WIFI Zamki ON LINE bez RFID tylko RF WiFi Kominikacja z systemem nadrzędnym przez zapis informacji w transponderze Mifare Stała komunikacja zamka z systemem nadrzędnym dzięki wbudowanemu łączu WiFi w zamku jak ESMART ULTRA - stała komunikacja zamka z systemem nadrzędnym Odczyt stanu zamka, poziomu baterii, ID związanego transpondera z pamięci Mifare Natychmiastowa wizualizacja stanu zamka (wolny/zajęty), poziomu baterii, ID związanego transpondera Natychmiastowa wizualizacja stanu zamka (wolny/zajęty), poziomu baterii, ID związanego transpondera Użycie zamka przez indywidualny odczyt transpondera na czytniku każdego zamka jak w CLASSIC + możliwośd zdalnego otwarcia zamka z systemu nadrzędnego Użycie zamka przez odczyt transpondera na czytniku grupowym, możlwośd przypisania zamka przez system

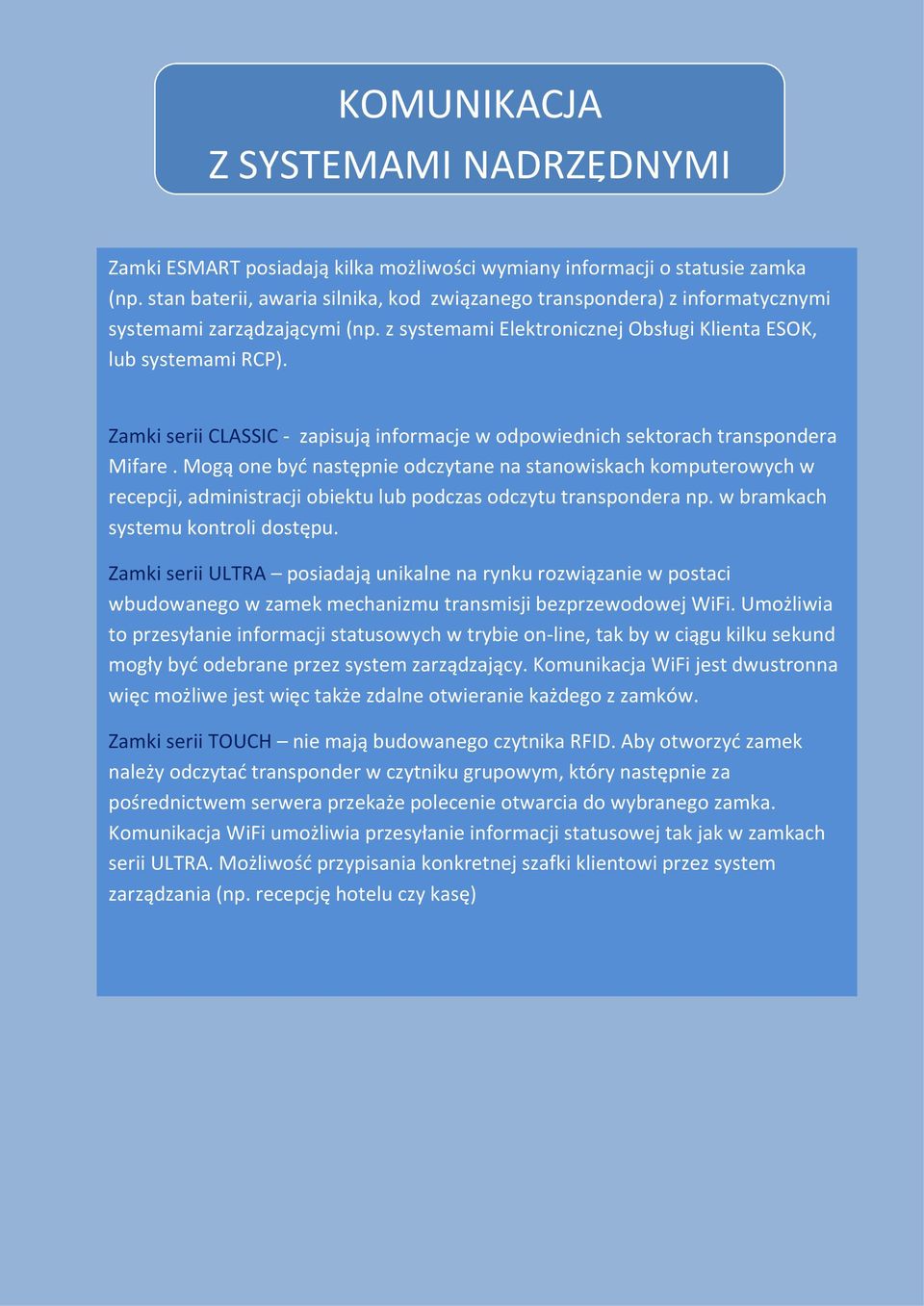

8 KOMUNIKACJA Z SYSTEMAMI NADRZĘDNYMI Zamki ESMART posiadają kilka możliwości wymiany informacji o statusie zamka (np. stan baterii, awaria silnika, kod związanego transpondera) z informatycznymi systemami zarządzającymi (np. z systemami Elektronicznej Obsługi Klienta ESOK, lub systemami RCP). Zamki serii CLASSIC - zapisują informacje w odpowiednich sektorach transpondera Mifare. Mogą one byd następnie odczytane na stanowiskach komputerowych w recepcji, administracji obiektu lub podczas odczytu transpondera np. w bramkach systemu kontroli dostępu. Zamki serii ULTRA posiadają unikalne na rynku rozwiązanie w postaci wbudowanego w zamek mechanizmu transmisji bezprzewodowej WiFi. Umożliwia to przesyłanie informacji statusowych w trybie on-line, tak by w ciągu kilku sekund mogły byd odebrane przez system zarządzający. Komunikacja WiFi jest dwustronna więc możliwe jest więc także zdalne otwieranie każdego z zamków. Zamki serii TOUCH nie mają budowanego czytnika RFID. Aby otworzyd zamek należy odczytad transponder w czytniku grupowym, który następnie za pośrednictwem serwera przekaże polecenie otwarcia do wybranego zamka. Komunikacja WiFi umożliwia przesyłanie informacji statusowej tak jak w zamkach serii ULTRA. Możliwośd przypisania konkretnej szafki klientowi przez system zarządzania (np. recepcję hotelu czy kasę)

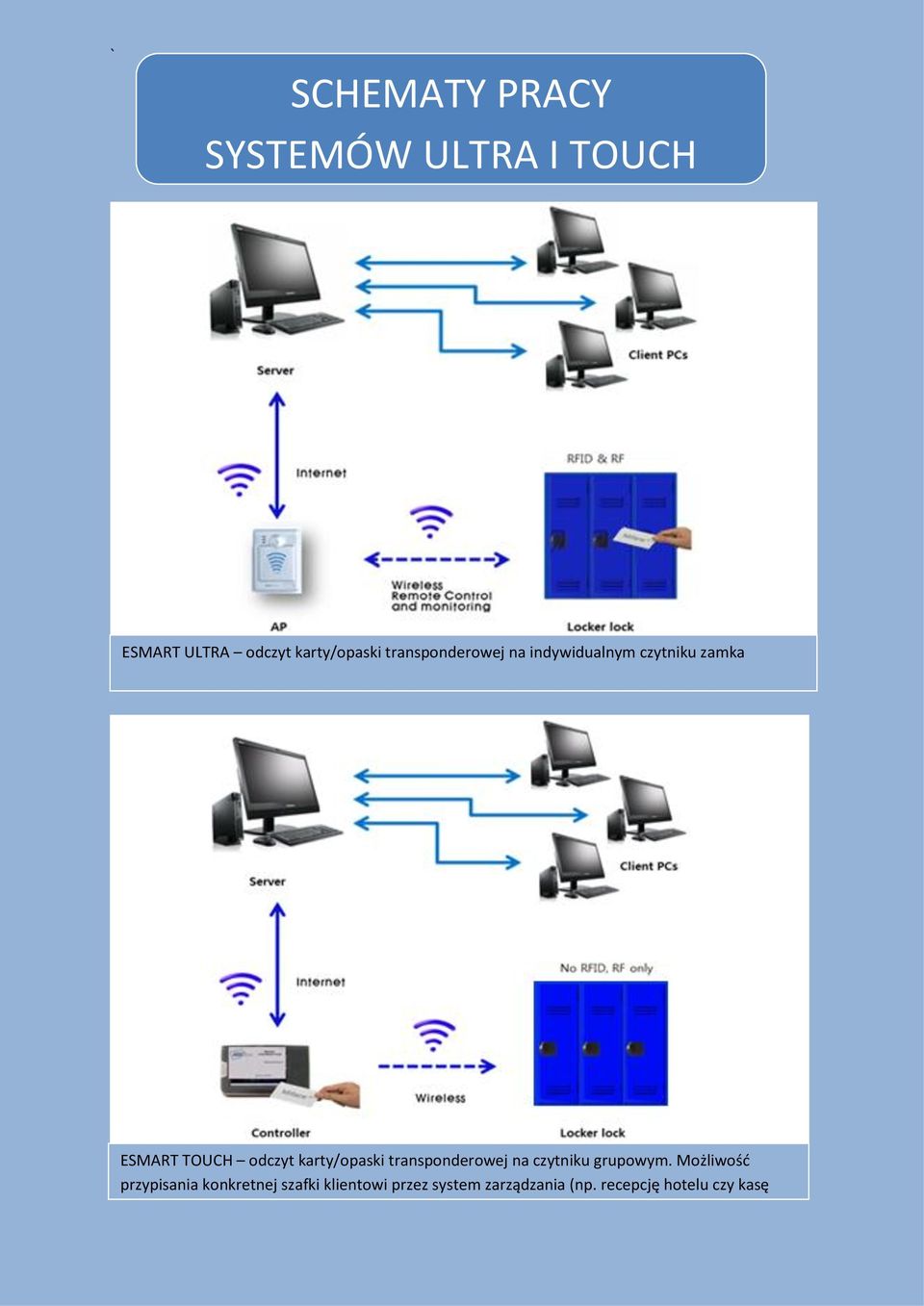

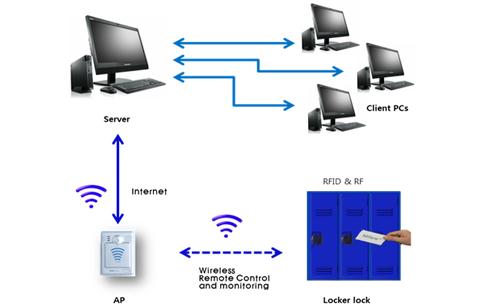

9 ` SCHEMATY PRACY SYSTEMÓW ULTRA I TOUCH ESMART ULTRA odczyt karty/opaski transponderowej na indywidualnym czytniku zamka ESMART TOUCH odczyt karty/opaski transponderowej na czytniku grupowym. Możliwośd przypisania konkretnej szafki klientowi przez system zarządzania (np. recepcję hotelu czy kasę basenu)

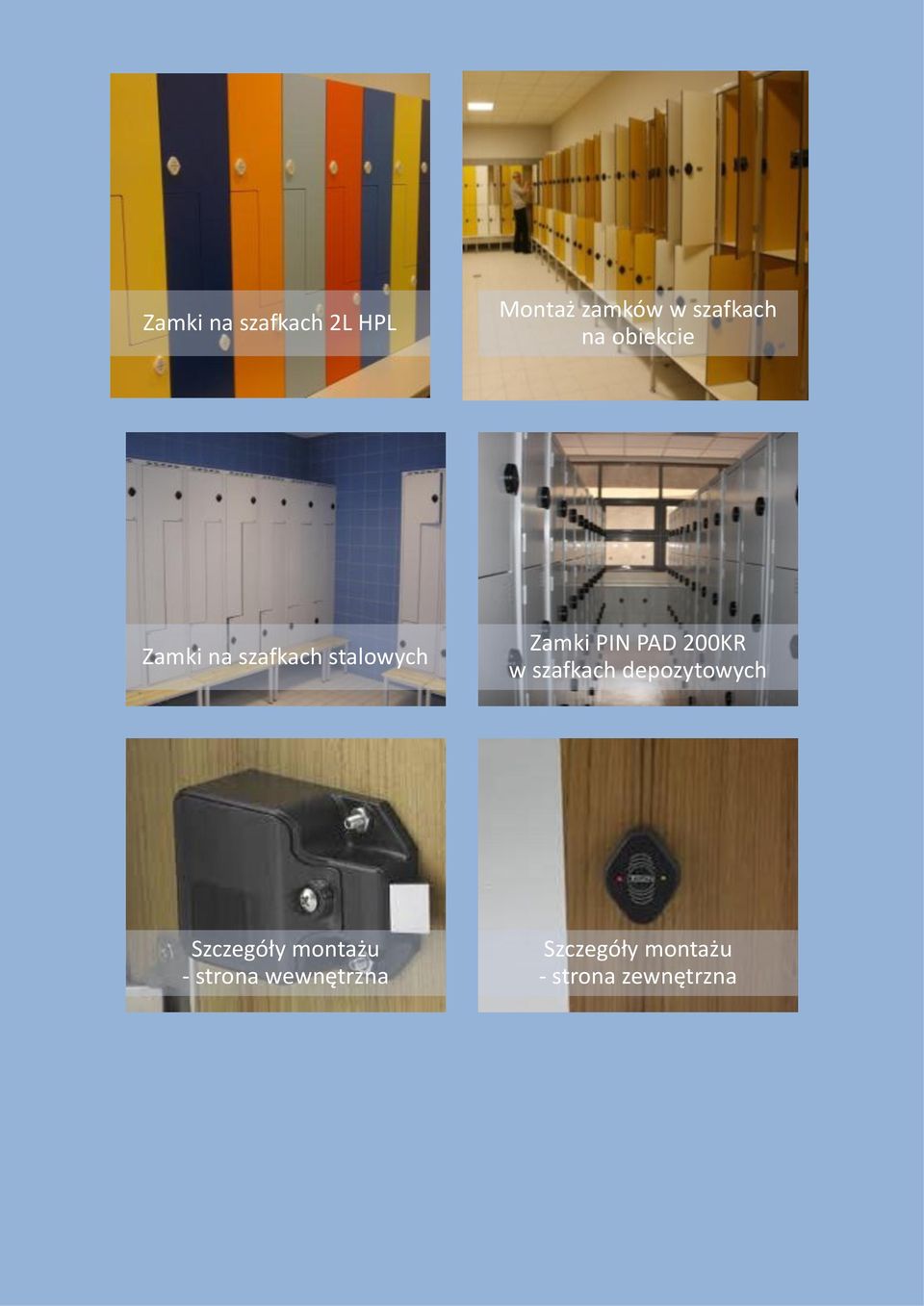

10 Zamki na szafkach 2L HPL Montaż zamków w szafkach na obiekcie Zamki na szafkach stalowych Zamki PIN PAD 200KR w szafkach depozytowych Szczegóły montażu - strona wewnętrzna Szczegóły montażu - strona zewnętrzna

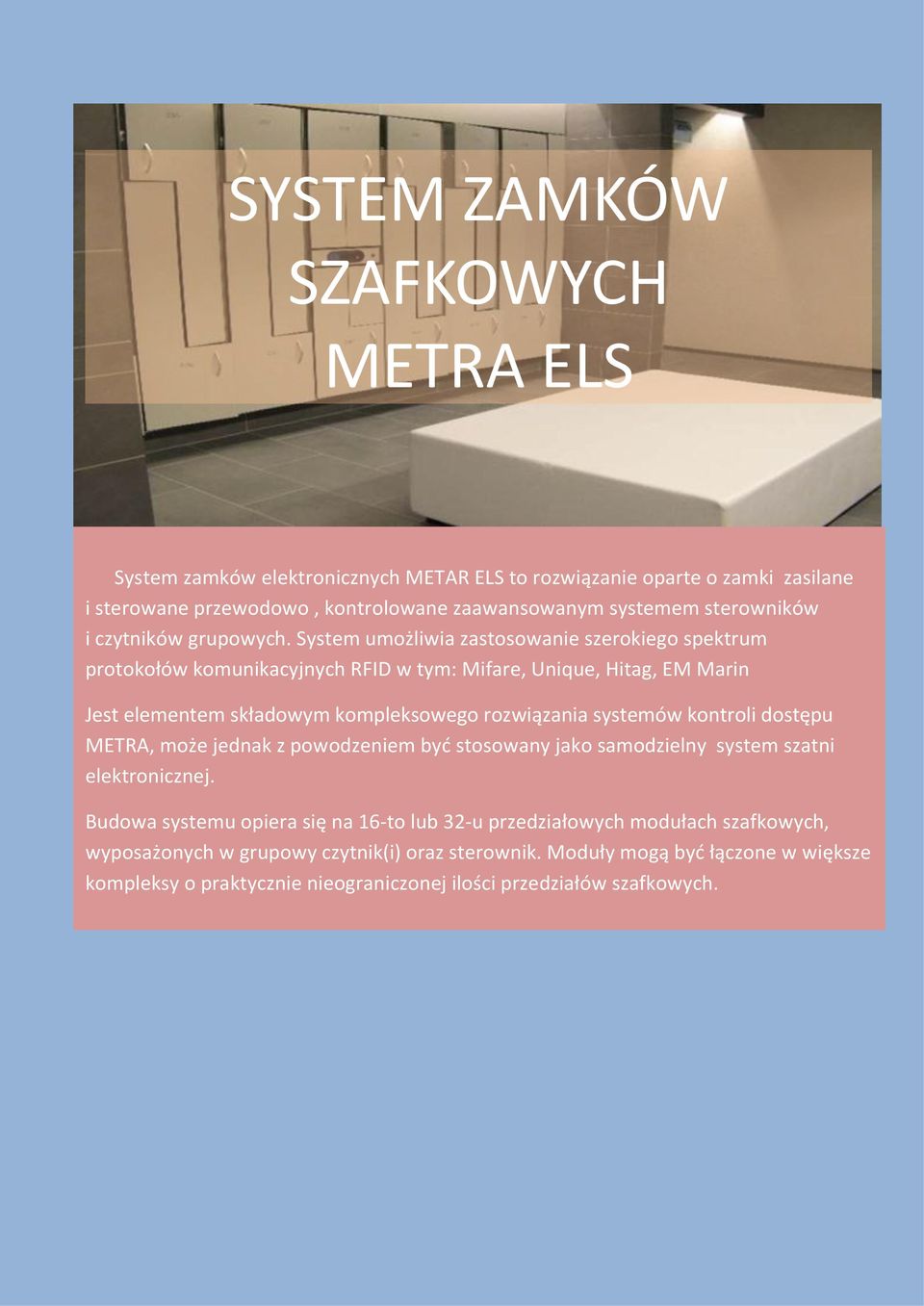

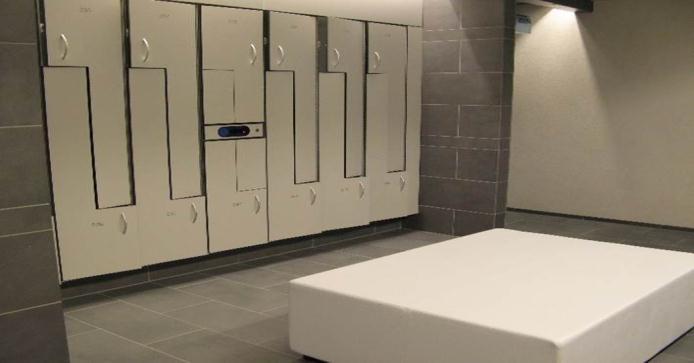

11 SYSTEM ZAMKÓW SZAFKOWYCH METRA ELS System zamków elektronicznych METAR ELS to rozwiązanie oparte o zamki zasilane i sterowane przewodowo, kontrolowane zaawansowanym systemem sterowników i czytników grupowych. System umożliwia zastosowanie szerokiego spektrum protokołów komunikacyjnych RFID w tym: Mifare, Unique, Hitag, EM Marin Jest elementem składowym kompleksowego rozwiązania systemów kontroli dostępu METRA, może jednak z powodzeniem byd stosowany jako samodzielny system szatni elektronicznej. Budowa systemu opiera się na 16-to lub 32-u przedziałowych modułach szafkowych, wyposażonych w grupowy czytnik(i) oraz sterownik. Moduły mogą byd łączone w większe kompleksy o praktycznie nieograniczonej ilości przedziałów szafkowych.

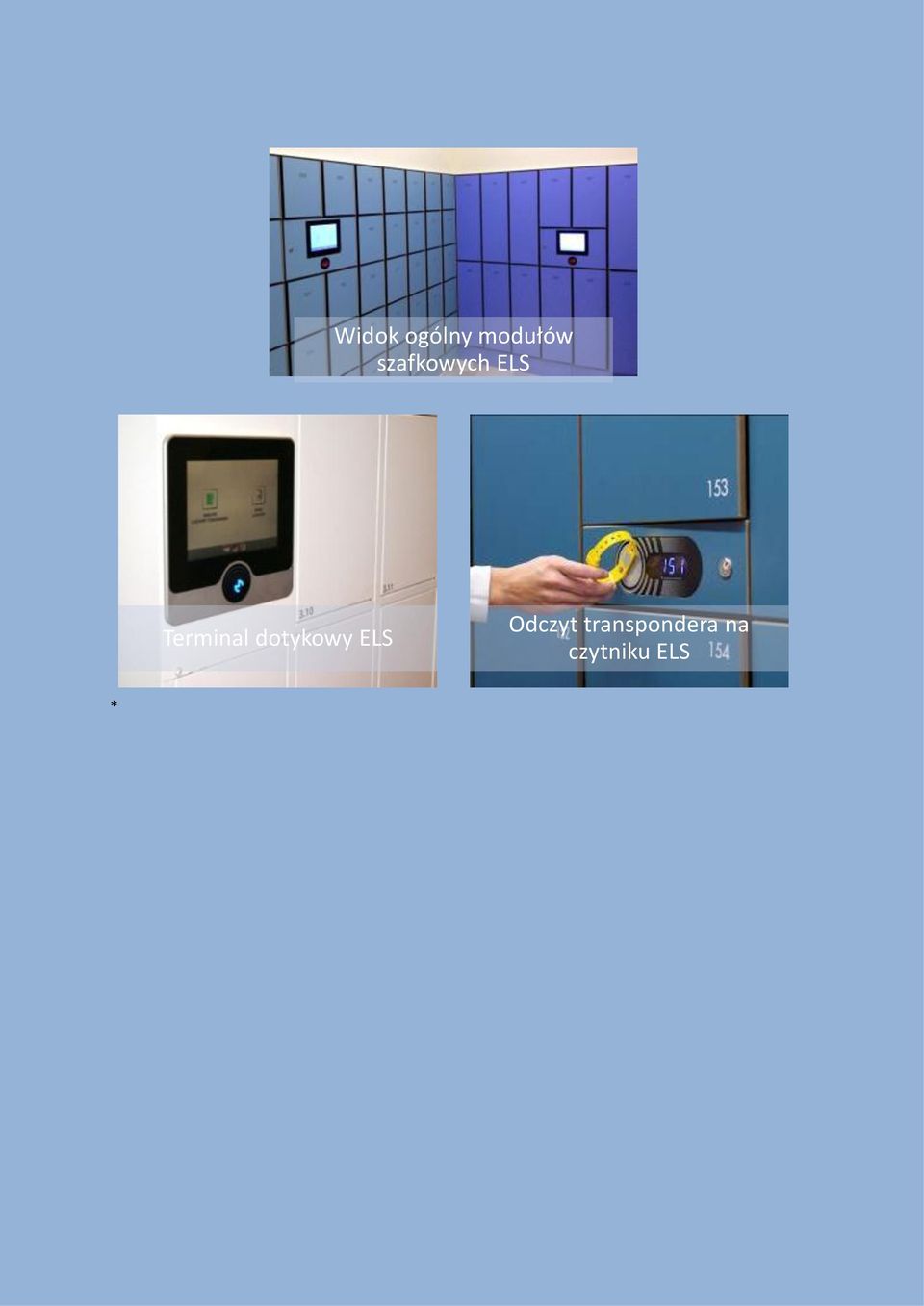

12 Widok ogólny modułów szafkowych ELS Terminal dotykowy ELS Odczyt transpondera na czytniku ELS *

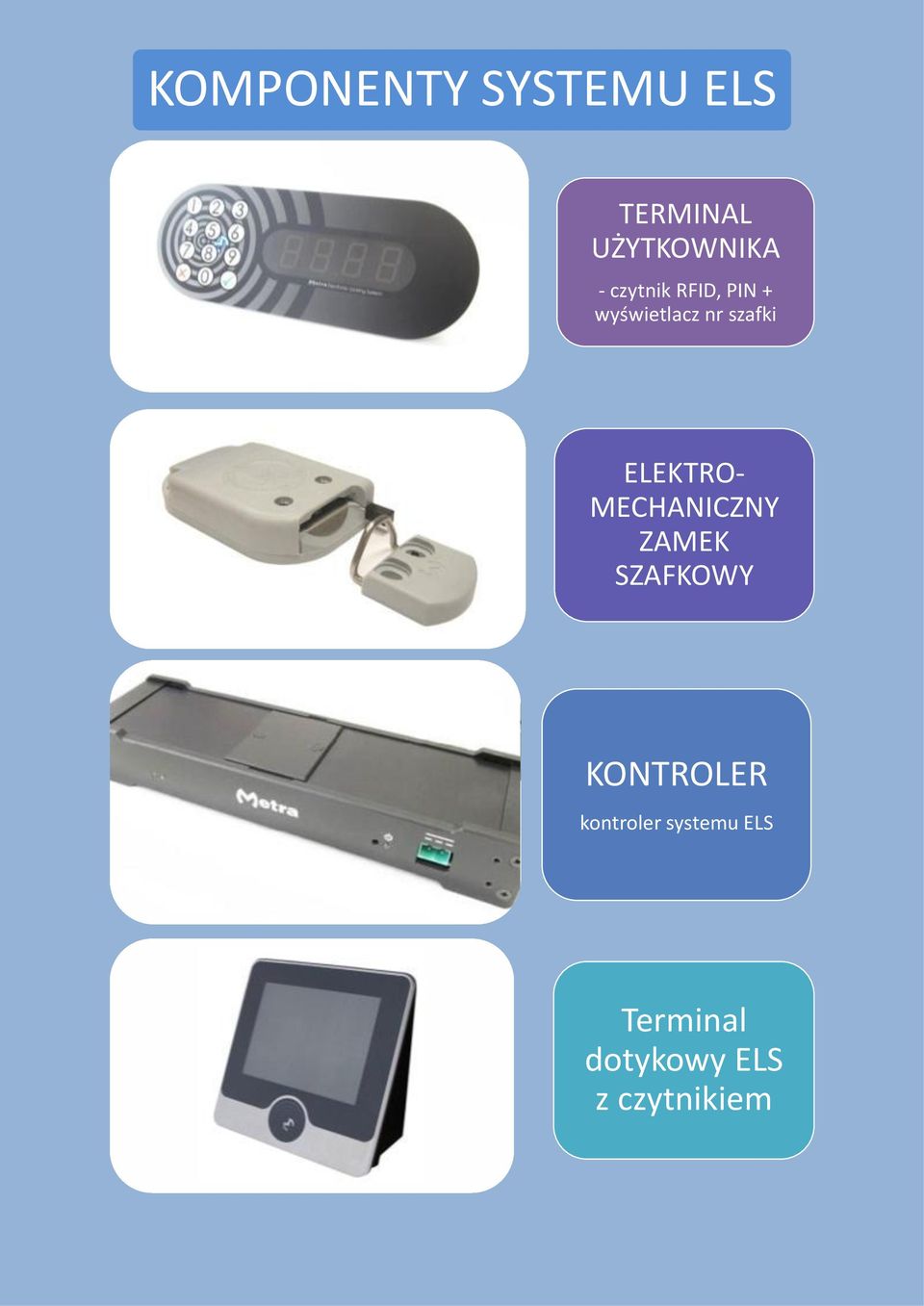

13 KOMPONENTY SYSTEMU ELS TERMINAL UŻYTKOWNIKA - czytnik RFID, PIN + wyświetlacz nr szafki ELEKTRO- MECHANICZNY ZAMEK SZAFKOWY KONTROLER kontroler systemu ELS Terminal dotykowy ELS z czytnikiem

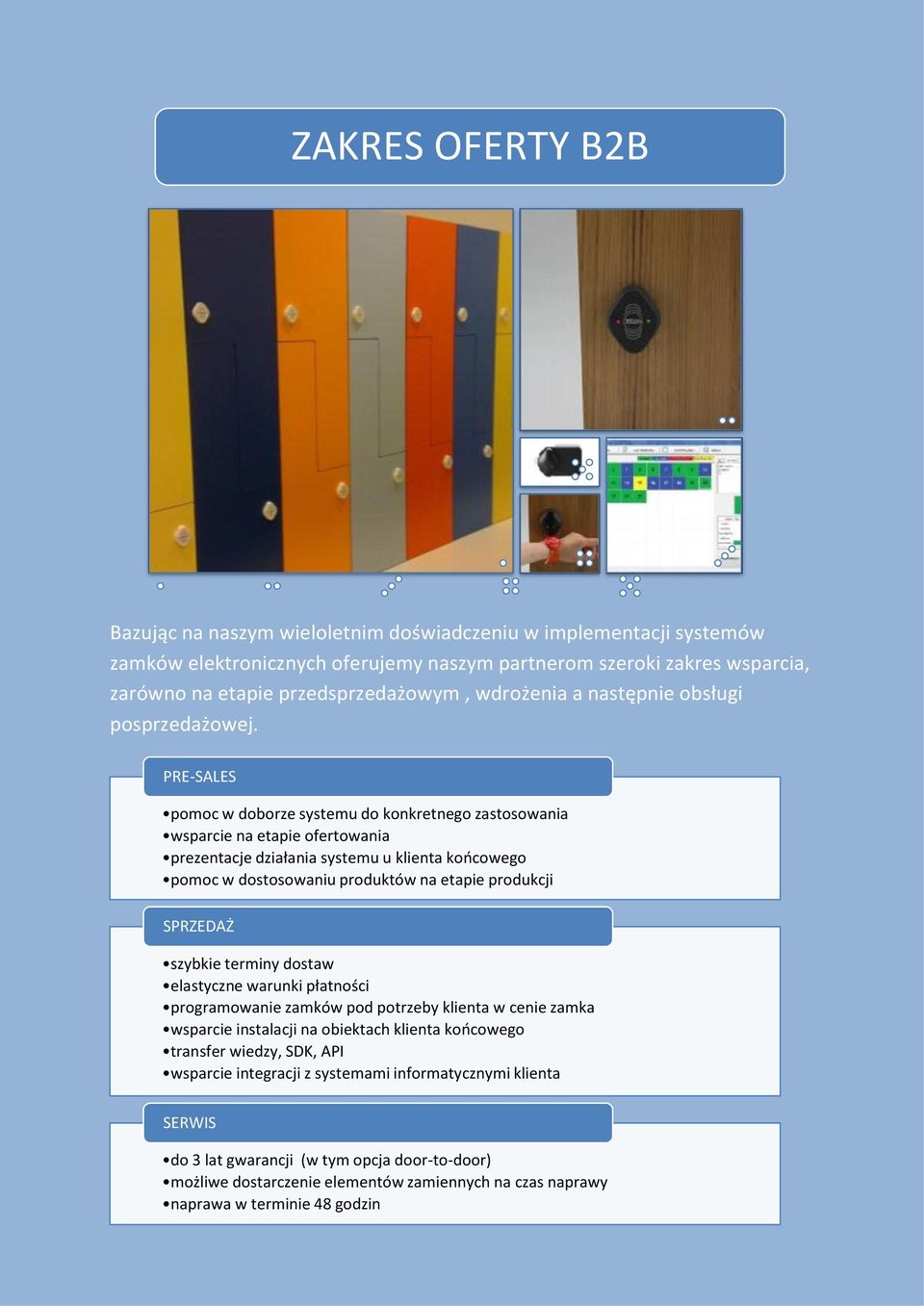

14 ZAKRES OFERTY B2B Bazując na naszym wieloletnim doświadczeniu w implementacji systemów zamków elektronicznych oferujemy naszym partnerom szeroki zakres wsparcia, zarówno na etapie przedsprzedażowym, wdrożenia a następnie obsługi posprzedażowej. PRE-SALES pomoc w doborze systemu do konkretnego zastosowania wsparcie na etapie ofertowania prezentacje działania systemu u klienta koocowego pomoc w dostosowaniu produktów na etapie produkcji SPRZEDAŻ szybkie terminy dostaw elastyczne warunki płatności programowanie zamków pod potrzeby klienta w cenie zamka wsparcie instalacji na obiektach klienta koocowego transfer wiedzy, SDK, API wsparcie integracji z systemami informatycznymi klienta SERWIS do 3 lat gwarancji (w tym opcja door-to-door) możliwe dostarczenie elementów zamiennych na czas naprawy naprawa w terminie 48 godzin

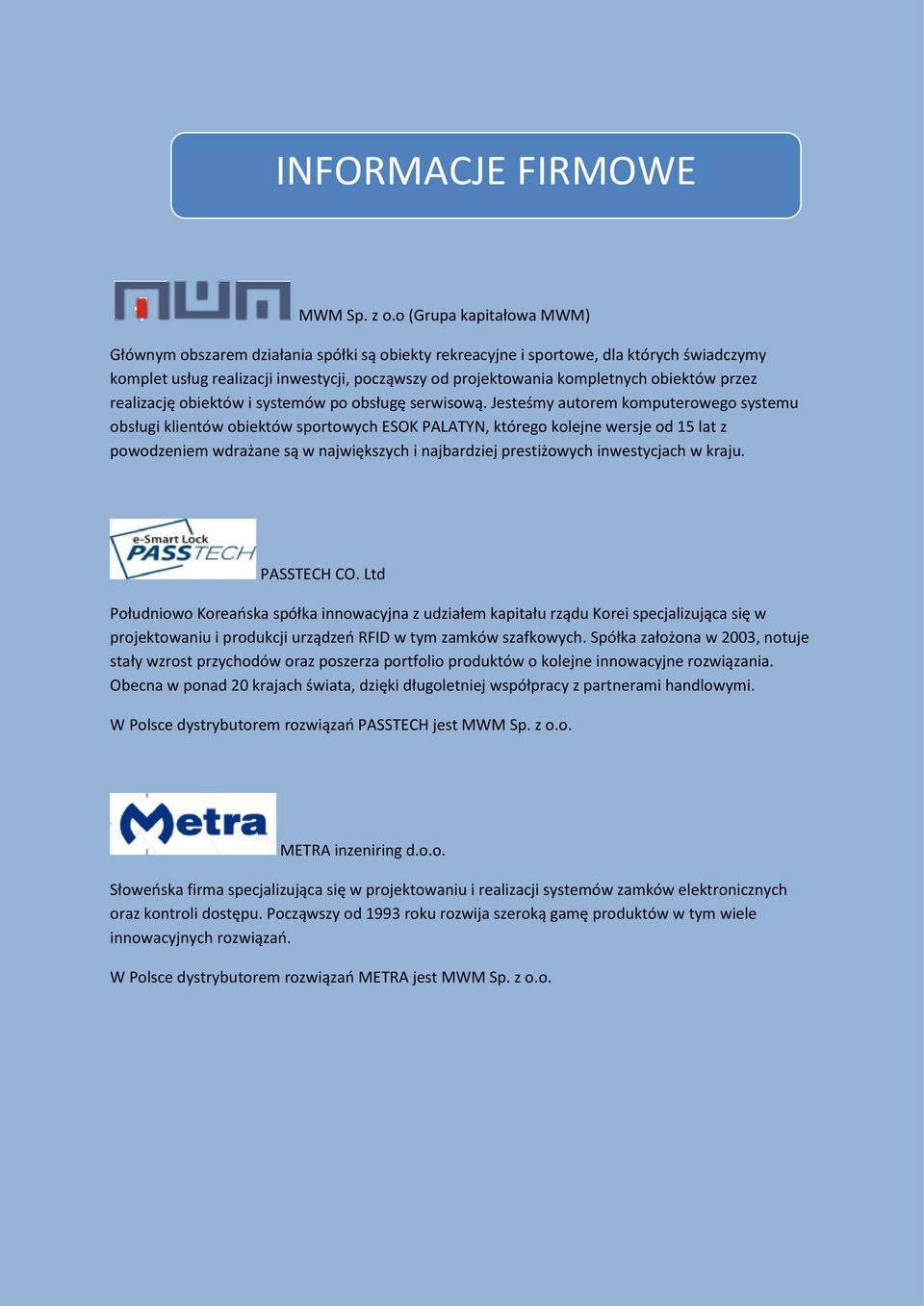

15 INFORMACJE FIRMOWE MWM Sp. z o.o (Grupa kapitałowa MWM) Głównym obszarem działania spółki są obiekty rekreacyjne i sportowe, dla których świadczymy komplet usług realizacji inwestycji, począwszy od projektowania kompletnych obiektów przez realizację obiektów i systemów po obsługę serwisową. Jesteśmy autorem komputerowego systemu obsługi klientów obiektów sportowych ESOK PALATYN, którego kolejne wersje od 15 lat z powodzeniem wdrażane są w największych i najbardziej prestiżowych inwestycjach w kraju. PASSTECH CO. Ltd Południowo Koreaoska spółka innowacyjna z udziałem kapitału rządu Korei specjalizująca się w projektowaniu i produkcji urządzeo RFID w tym zamków szafkowych. Spółka założona w 2003, notuje stały wzrost przychodów oraz poszerza portfolio produktów o kolejne innowacyjne rozwiązania. Obecna w ponad 20 krajach świata, dzięki długoletniej współpracy z partnerami handlowymi. W Polsce dystrybutorem rozwiązao PASSTECH jest MWM Sp. z o.o. METRA inzeniring d.o.o. Słoweoska firma specjalizująca się w projektowaniu i realizacji systemów zamków elektronicznych oraz kontroli dostępu. Począwszy od 1993 roku rozwija szeroką gamę produktów w tym wiele innowacyjnych rozwiązao. W Polsce dystrybutorem rozwiązao METRA jest MWM Sp. z o.o.
