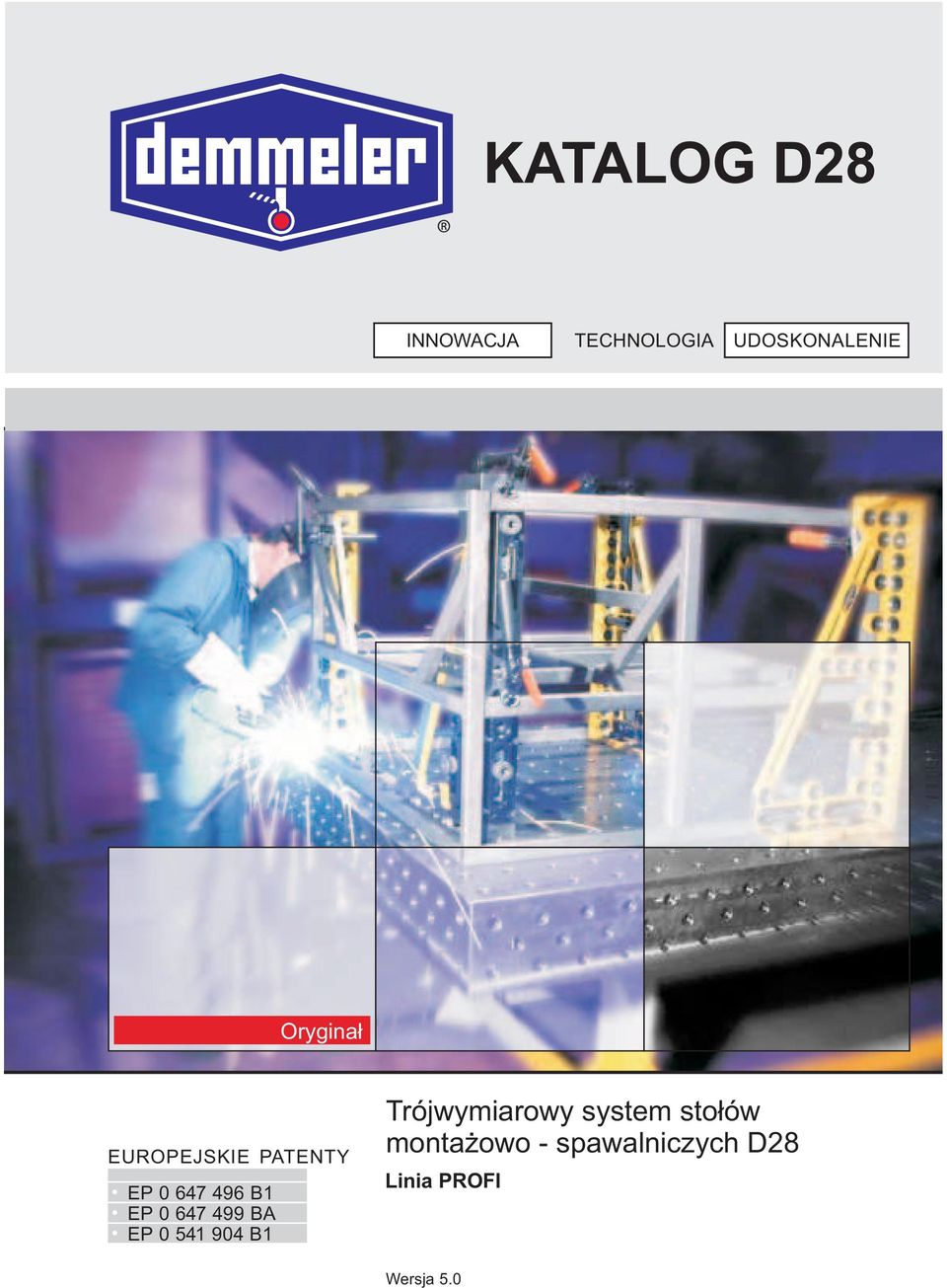

1 KATALOG D28 INNOWACJA TECHNOLOGIA UDOSKONALENIE Orygina³i EUROPEJSKIE PATENTY EP B1 EP BA EP B1 Trójwymiarowy system sto³ów monta owo - spawalniczych D28 Linia PROFI Wersja 5.0

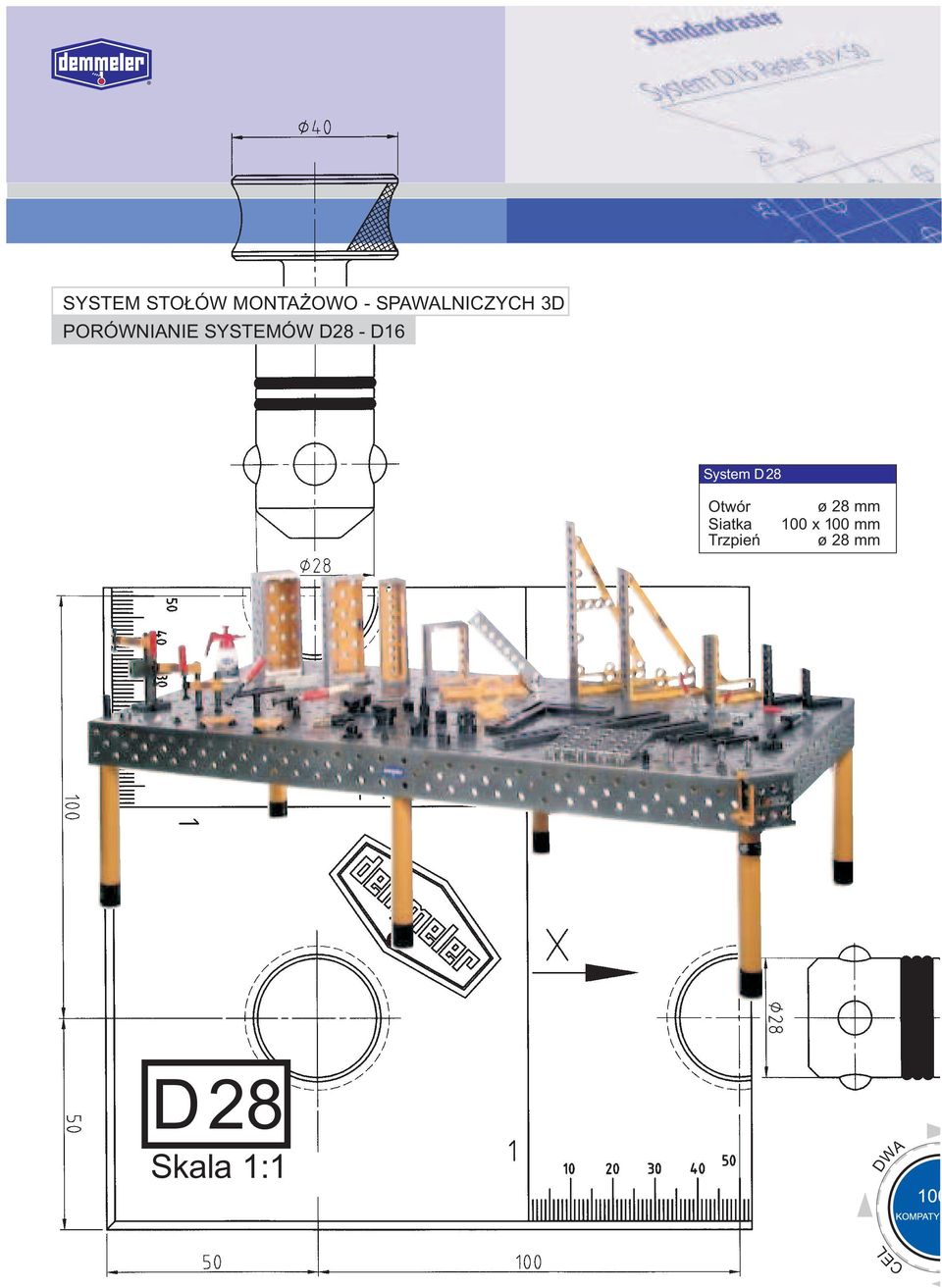

2 SYSTEM STO ÓW MONTA OWO - SPAWALNICZYCH 3D PORÓWNIANIE SYSTEMÓW D28 - D16 System D28 Otwór Siatka Trzpieñ ø 28 mm 100 x 100 mm ø 28 mm D28 Skala 1:1 DWA CEL

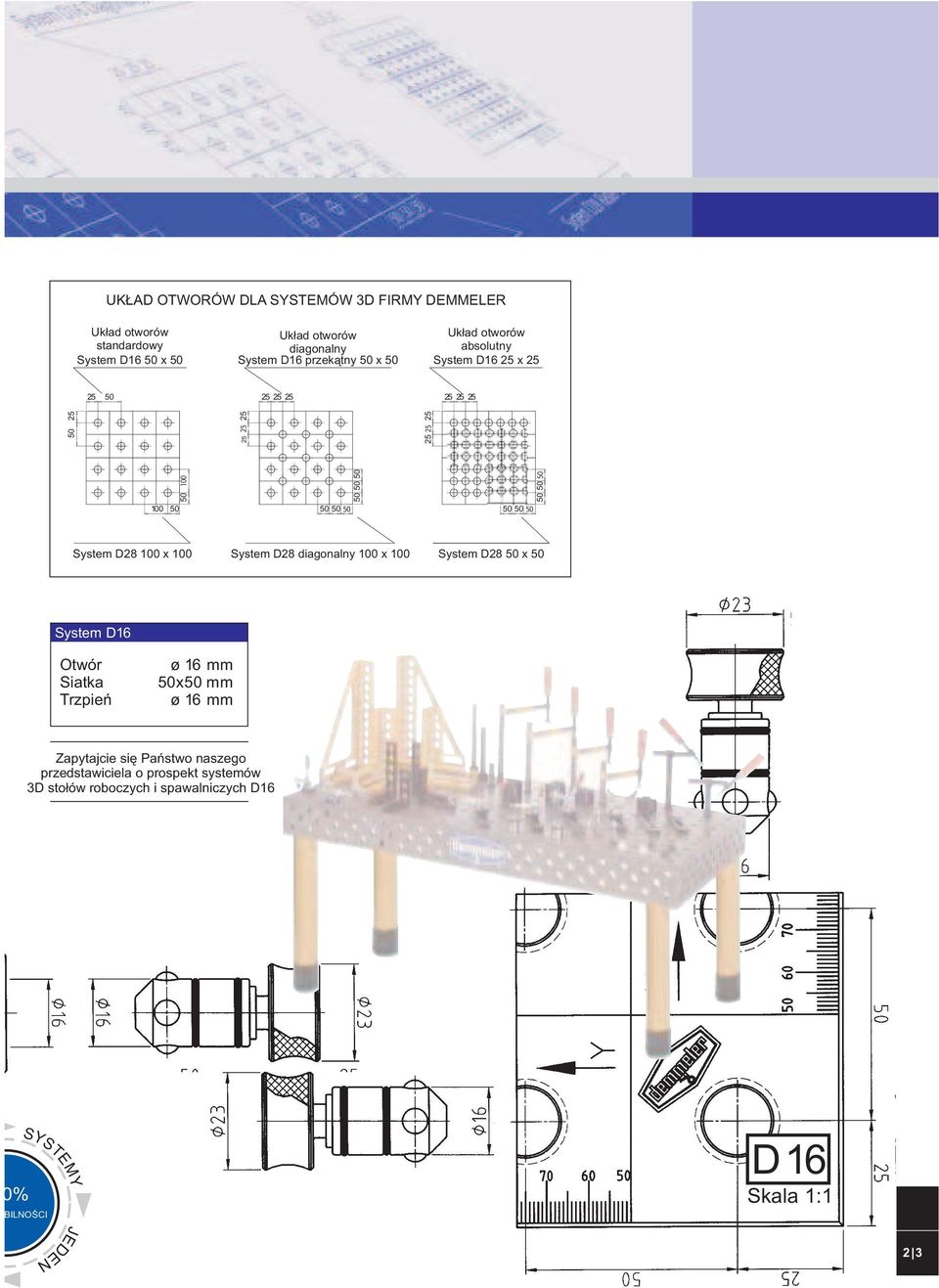

3 UK AD OTWORÓW DLA SYSTEMÓW 3D FIRMY DEMMELER Uk³ad otworów standardowy System D16 50 x 50 Uk³ad otworów Uk³ad otworów diagonalny absolutny System D16 przek¹tny 50 x 50 System D16 25 x System D x 100 System D28 diagonalny 100 x 100 System D28 50 x 50 System D16 Otwór Siatka Trzpieñ ø 16 mm 50x50 mm ø 16 mm Zapytajcie siê Pañstwo naszego przedstawiciela o prospekt systemów 3D sto³ów roboczych i spawalniczych D16 100% SYSTEMY KOMPATYBILNOŒCI D16 Skala 1:1 JEDEN 2 3

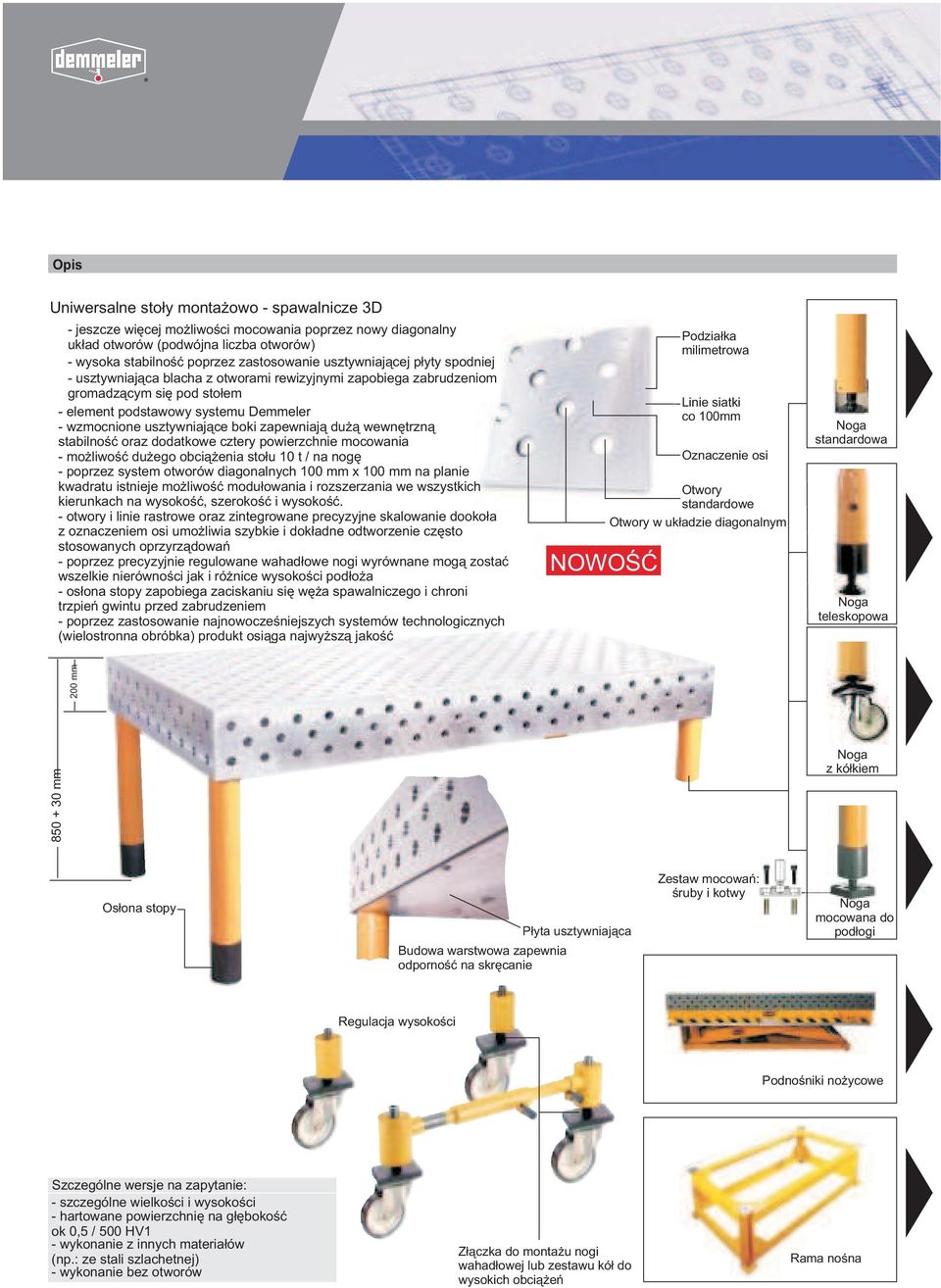

4 Opis Uniwersalne sto³y monta owo - spawalnicze 3D - jeszcze wiêcej mo liwoœci mocowania poprzez nowy diagonalny uk³ad otworów (podwójna liczba otworów) - wysoka stabilnoœæ poprzez zastosowanie usztywniaj¹cej p³yty spodniej - usztywniaj¹ca blacha z otworami rewizyjnymi zapobiega zabrudzeniom gromadz¹cym siê pod sto³em - element podstawowy systemu Demmeler - wzmocnione usztywniaj¹ce boki zapewniaj¹ du ¹ wewnêtrzn¹ stabilnoœæ oraz dodatkowe cztery powierzchnie mocowania - mo liwoœæ du ego obci¹ enia sto³u 10 t / na nogê - poprzez system otworów diagonalnych 100 mm x 100 mm na planie kwadratu istnieje mo liwoœæ modu³owania i rozszerzania we wszystkich kierunkach na wysokoœæ, szerokoœæ i wysokoœæ. - otwory i linie rastrowe oraz zintegrowane precyzyjne skalowanie dooko³a z oznaczeniem osi umo liwia szybkie i dok³adne odtworzenie czêsto stosowanych oprzyrz¹dowañ - poprzez precyzyjnie regulowane wahad³owe nogi wyrównane mog¹ zostaæ wszelkie nierównoœci jak i ró nice wysokoœci pod³o a - os³ona stopy zapobiega zaciskaniu siê wê a spawalniczego i chroni trzpieñ gwintu przed zabrudzeniem - poprzez zastosowanie najnowoczeœniejszych systemów technologicznych (wielostronna obróbka) produkt osi¹ga najwy sz¹ jakoœæ NOWOŒÆ Podzia³ka milimetrowa Linie siatki co 100mm Oznaczenie osi Otwory standardowe Otwory w uk³adzie diagonalnym Noga standardowa Noga teleskopowa 200 mm mm Noga z kó³kiem Os³ona stopy Budowa warstwowa zapewnia odpornoœæ na skrêcanie P³yta usztywniaj¹ca Zestaw mocowañ: œruby i kotwy Noga mocowana do pod³ogi Regulacja wysokoœci Podnoœniki no ycowe Szczególne wersje na zapytanie: - szczególne wielkoœci i wysokoœci - hartowane powierzchniê na g³êbokoœæ ok 0,5 / 500 HV1 - wykonanie z innych materia³ów (np.: ze stali szlachetnej) - wykonanie bez otworów Z³¹czka do monta u nogi wahad³owej lub zestawu kó³ do wysokich obci¹ eñ Rama noœna

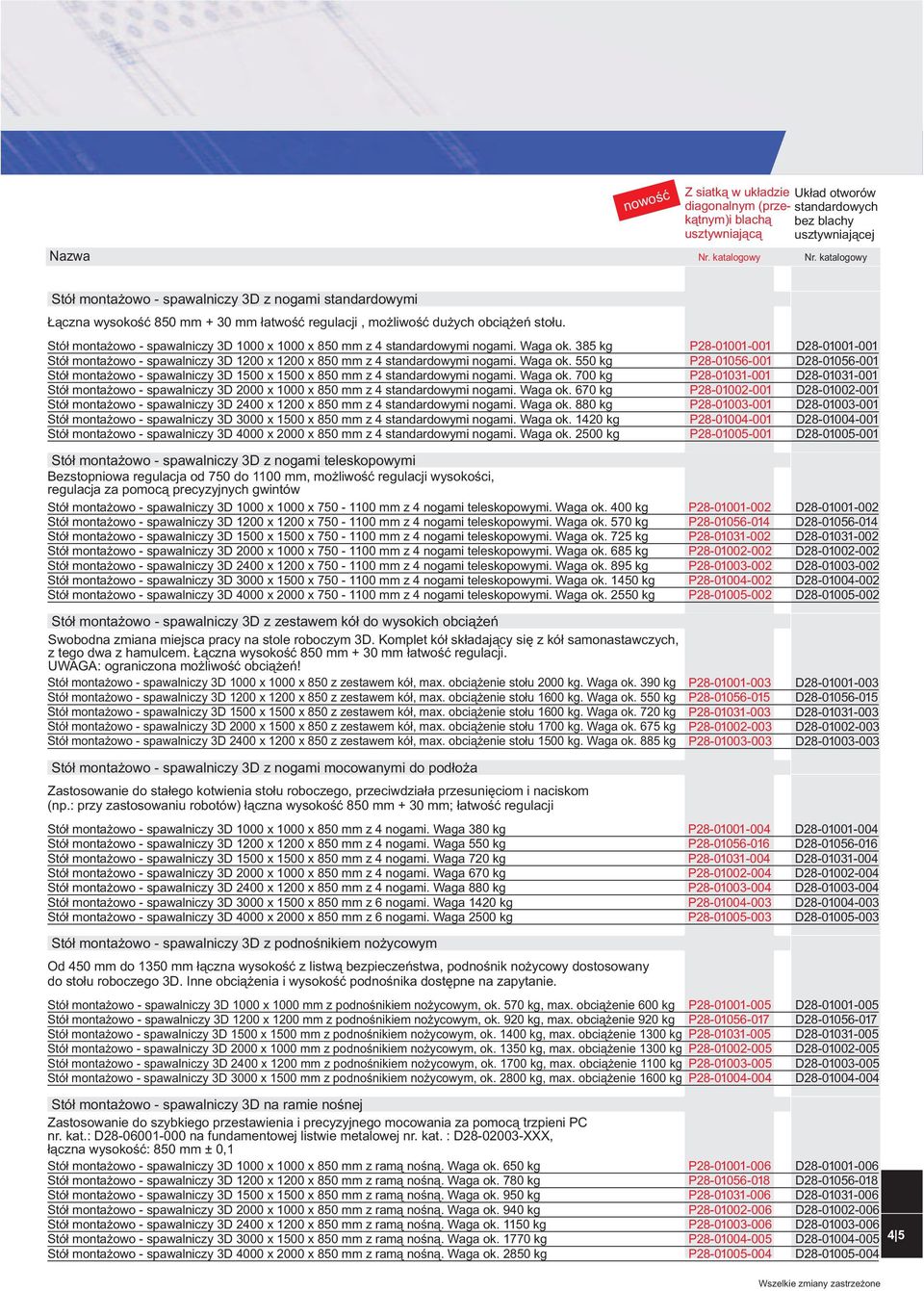

5 nowoœæ Z siatk¹ w uk³adzie Uk³ad otworów diagonalnym (przek¹tnym)i blach¹ bez blachy standardowych usztywniaj¹c¹ usztywniaj¹cej Nazwa Nr. katalogowy Nr. katalogowy Stó³ monta owo - spawalniczy 3D z nogami standardowymi ¹czna wysokoœæ 850 mm + 30 mm ³atwoœæ regulacji, mo liwoœæ du ych obci¹ eñ sto³u. Stó³ monta owo - spawalniczy 3D 1000 x 1000 x 850 mm z 4 standardowymi nogami. Waga ok. 385 kg P D Stó³ monta owo - spawalniczy 3D 1200 x 1200 x 850 mm z 4 standardowymi nogami. Waga ok. 550 kg P D Stó³ monta owo - spawalniczy 3D 1500 x 1500 x 850 mm z 4 standardowymi nogami. Waga ok. 700 kg P D Stó³ monta owo - spawalniczy 3D 2000 x 1000 x 850 mm z 4 standardowymi nogami. Waga ok. 670 kg P D Stó³ monta owo - spawalniczy 3D 2400 x 1200 x 850 mm z 4 standardowymi nogami. Waga ok. 880 kg P D Stó³ monta owo - spawalniczy 3D 3000 x 1500 x 850 mm z 4 standardowymi nogami. Waga ok kg P D Stó³ monta owo - spawalniczy 3D 4000 x 2000 x 850 mm z 4 standardowymi nogami. Waga ok kg P D Stó³ monta owo - spawalniczy 3D z nogami teleskopowymi Bezstopniowa regulacja od 750 do 1100 mm, mo liwoœæ regulacji wysokoœci, regulacja za pomoc¹ precyzyjnych gwintów Stó³ monta owo - spawalniczy 3D 1000 x 1000 x mm z 4 nogami teleskopowymi. Waga ok. 400 kg P D Stó³ monta owo - spawalniczy 3D 1200 x 1200 x mm z 4 nogami teleskopowymi. Waga ok. 570 kg P D Stó³ monta owo - spawalniczy 3D 1500 x 1500 x mm z 4 nogami teleskopowymi. Waga ok. 725 kg P D Stó³ monta owo - spawalniczy 3D 2000 x 1000 x mm z 4 nogami teleskopowymi. Waga ok. 685 kg P D Stó³ monta owo - spawalniczy 3D 2400 x 1200 x mm z 4 nogami teleskopowymi. Waga ok. 895 kg P D Stó³ monta owo - spawalniczy 3D 3000 x 1500 x mm z 4 nogami teleskopowymi. Waga ok kg P D Stó³ monta owo - spawalniczy 3D 4000 x 2000 x mm z 4 nogami teleskopowymi. Waga ok kg P D Stó³ monta owo - spawalniczy 3D z zestawem kó³ do wysokich obci¹ eñ Swobodna zmiana miejsca pracy na stole roboczym 3D. Komplet kó³ sk³adaj¹cy siê z kó³ samonastawczych, z tego dwa z hamulcem. ¹czna wysokoœæ 850 mm + 30 mm ³atwoœæ regulacji. UWAGA: ograniczona mo liwoœæ obci¹ eñ! Stó³ monta owo - spawalniczy 3D 1000 x 1000 x 850 z zestawem kó³, max. obci¹ enie sto³u 2000 kg. Waga ok. 390 kg Stó³ monta owo - spawalniczy 3D 1200 x 1200 x 850 z zestawem kó³, max. obci¹ enie sto³u 1600 kg. Waga ok. 550 kg Stó³ monta owo - spawalniczy 3D 1500 x 1500 x 850 z zestawem kó³, max. obci¹ enie sto³u 1600 kg. Waga ok. 720 kg Stó³ monta owo - spawalniczy 3D 2000 x 1500 x 850 z zestawem kó³, max. obci¹ enie sto³u 1700 kg. Waga ok. 675 kg Stó³ monta owo - spawalniczy 3D 2400 x 1200 x 850 z zestawem kó³, max. obci¹ enie sto³u 1500 kg. Waga ok. 885 kg P P P P P D D D D D Stó³ monta owo - spawalniczy 3D z nogami mocowanymi do pod³o a Zastosowanie do sta³ego kotwienia sto³u roboczego, przeciwdzia³a przesuniêciom i naciskom (np.: przy zastosowaniu robotów) ³¹czna wysokoœæ 850 mm + 30 mm; ³atwoœæ regulacji Stó³ monta owo - spawalniczy 3D 1000 x 1000 x 850 mm z 4 nogami. Waga 380 kg P D Stó³ monta owo - spawalniczy 3D 1200 x 1200 x 850 mm z 4 nogami. Waga 550 kg P D Stó³ monta owo - spawalniczy 3D 1500 x 1500 x 850 mm z 4 nogami. Waga 720 kg P D Stó³ monta owo - spawalniczy 3D 2000 x 1000 x 850 mm z 4 nogami. Waga 670 kg P D Stó³ monta owo - spawalniczy 3D 2400 x 1200 x 850 mm z 4 nogami. Waga 880 kg P D Stó³ monta owo - spawalniczy 3D 3000 x 1500 x 850 mm z 6 nogami. Waga 1420 kg P D Stó³ monta owo - spawalniczy 3D 4000 x 2000 x 850 mm z 6 nogami. Waga 2500 kg P D Stó³ monta owo - spawalniczy 3D z podnoœnikiem no ycowym Od 450 mm do 1350 mm ³¹czna wysokoœæ z listw¹ bezpieczeñstwa, podnoœnik no ycowy dostosowany do sto³u roboczego 3D. Inne obci¹ enia i wysokoœæ podnoœnika dostêpne na zapytanie. Stó³ monta owo - spawalniczy 3D 1000 x 1000 mm z podnoœnikiem no ycowym, ok. 570 kg, max. obci¹ enie 600 kg P D Stó³ monta owo - spawalniczy 3D 1200 x 1200 mm z podnoœnikiem no ycowym, ok. 920 kg, max. obci¹ enie 920 kg P D Stó³ monta owo - spawalniczy 3D 1500 x 1500 mm z podnoœnikiem no ycowym, ok kg, max. obci¹ enie 1300 kg P D Stó³ monta owo - spawalniczy 3D 2000 x 1000 mm z podnoœnikiem no ycowym, ok kg, max. obci¹ enie 1300 kg P D Stó³ monta owo - spawalniczy 3D 2400 x 1200 mm z podnoœnikiem no ycowym, ok kg, max. obci¹ enie 1100 kg P D Stó³ monta owo - spawalniczy 3D 3000 x 1500 mm z podnoœnikiem no ycowym, ok kg, max. obci¹ enie 1600 kg P D Stó³ monta owo - spawalniczy 3D na ramie noœnej Zastosowanie do szybkiego przestawienia i precyzyjnego mocowania za pomoc¹ trzpieni PC nr. kat.: D na fundamentowej listwie metalowej nr. kat. : D XXX, ³¹czna wysokoœæ: 850 mm ± 0,1 Stó³ monta owo - spawalniczy 3D 1000 x 1000 x 850 mm z ram¹ noœn¹. Waga ok. 650 kg P D Stó³ monta owo - spawalniczy 3D 1200 x 1200 x 850 mm z ram¹ noœn¹. Waga ok. 780 kg P D Stó³ monta owo - spawalniczy 3D 1500 x 1500 x 850 mm z ram¹ noœn¹. Waga ok. 950 kg P D Stó³ monta owo - spawalniczy 3D 2000 x 1000 x 850 mm z ram¹ noœn¹. Waga ok. 940 kg P D Stó³ monta owo - spawalniczy 3D 2400 x 1200 x 850 mm z ram¹ noœn¹. Waga ok kg P D Stó³ monta owo - spawalniczy 3D 3000 x 1500 x 850 mm z ram¹ noœn¹. Waga ok kg P D Stó³ monta owo - spawalniczy 3D 4000 x 2000 x 850 mm z ram¹ noœn¹. Waga ok kg P D Wszelkie zmiany zastrze one

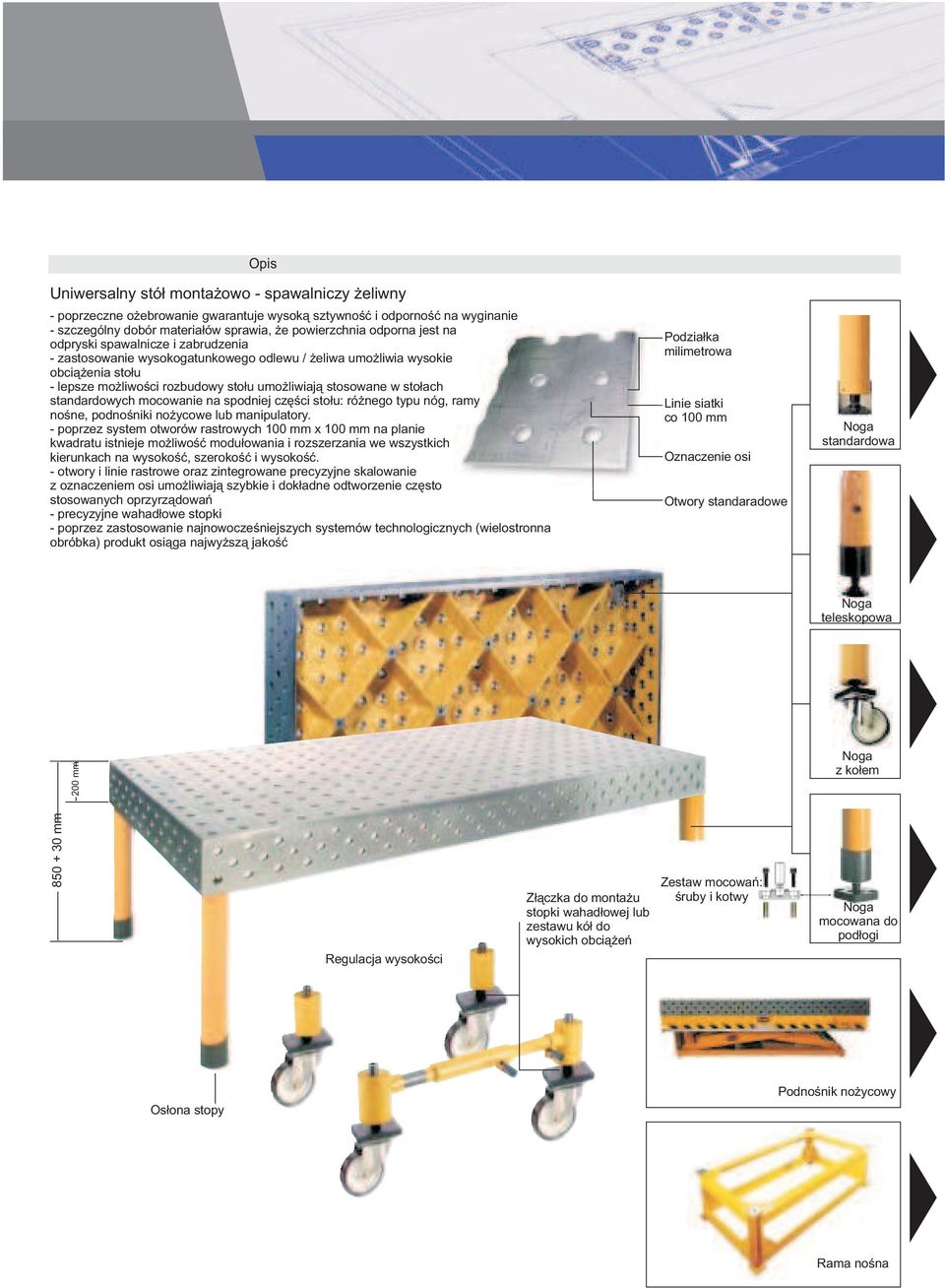

6 Opis Uniwersalny stó³ monta owo - spawalniczy eliwny - poprzeczne o ebrowanie gwarantuje wysok¹ sztywnoœæ i odpornoœæ na wyginanie - szczególny dobór materia³ów sprawia, e powierzchnia odporna jest na odpryski spawalnicze i zabrudzenia - zastosowanie wysokogatunkowego odlewu / eliwa umo liwia wysokie obci¹ enia sto³u - lepsze mo liwoœci rozbudowy sto³u umo liwiaj¹ stosowane w sto³ach standardowych mocowanie na spodniej czêœci sto³u: ró nego typu nóg, ramy noœne, podnoœniki no ycowe lub manipulatory. - poprzez system otworów rastrowych 100 mm x 100 mm na planie kwadratu istnieje mo liwoœæ modu³owania i rozszerzania we wszystkich kierunkach na wysokoœæ, szerokoœæ i wysokoœæ. - otwory i linie rastrowe oraz zintegrowane precyzyjne skalowanie z oznaczeniem osi umo liwiaj¹ szybkie i dok³adne odtworzenie czêsto stosowanych oprzyrz¹dowañ - precyzyjne wahad³owe stopki - poprzez zastosowanie najnowoczeœniejszych systemów technologicznych (wielostronna obróbka) produkt osi¹ga najwy sz¹ jakoœæ Podzia³ka milimetrowa Linie siatki co 100 mm Oznaczenie osi Otwory standaradowe Noga standardowa Noga teleskopowa 200 mm Noga z ko³em mm Regulacja wysokoœci Z³¹czka do monta u stopki wahad³owej lub zestawu kó³ do wysokich obci¹ eñ Zestaw mocowañ: œruby i kotwy Noga mocowana do pod³ogi Os³ona stopy Podnoœnik no ycowy Rama noœna

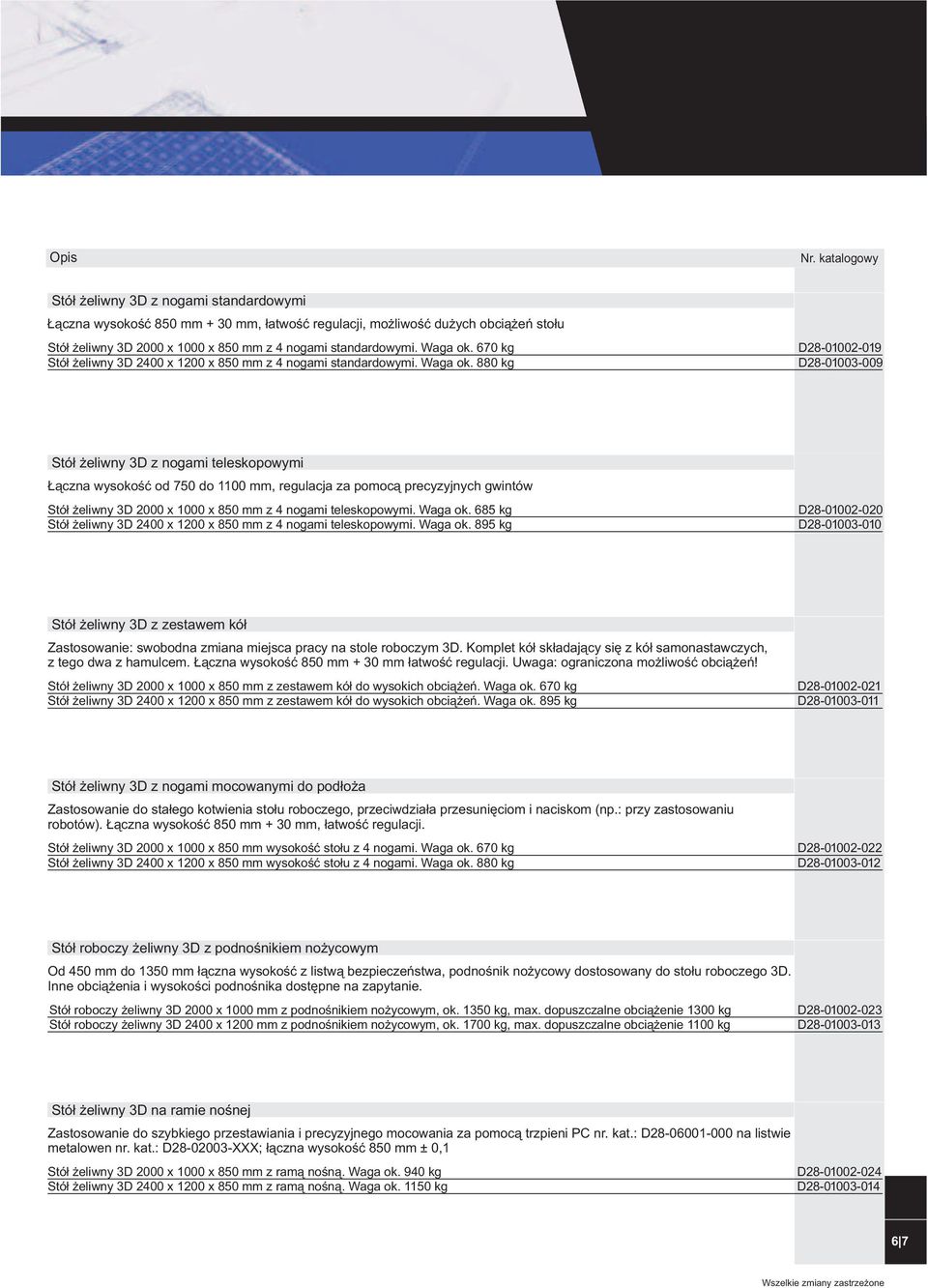

7 Opis Nr. katalogowy Stó³ eliwny 3D z nogami standardowymi ¹czna wysokoœæ 850 mm + 30 mm, ³atwoœæ regulacji, mo liwoœæ du ych obci¹ eñ sto³u Stó³ eliwny 3D 2000 x 1000 x 850 mm z 4 nogami standardowymi. Waga ok. 670 kg Stó³ eliwny 3D 2400 x 1200 x 850 mm z 4 nogami standardowymi. Waga ok. 880 kg D D Stó³ eliwny 3D z nogami teleskopowymi ¹czna wysokoœæ od 750 do 1100 mm, regulacja za pomoc¹ precyzyjnych gwintów Stó³ eliwny 3D 2000 x 1000 x 850 mm z 4 nogami teleskopowymi. Waga ok. 685 kg Stó³ eliwny 3D 2400 x 1200 x 850 mm z 4 nogami teleskopowymi. Waga ok. 895 kg D D Stó³ eliwny 3D z zestawem kó³ Zastosowanie: swobodna zmiana miejsca pracy na stole roboczym 3D. Komplet kó³ sk³adaj¹cy siê z kó³ samonastawczych, z tego dwa z hamulcem. ¹czna wysokoœæ 850 mm + 30 mm ³atwoœæ regulacji. Uwaga: ograniczona mo liwoœæ obci¹ eñ! Stó³ eliwny 3D 2000 x 1000 x 850 mm z zestawem kó³ do wysokich obci¹ eñ. Waga ok. 670 kg Stó³ eliwny 3D 2400 x 1200 x 850 mm z zestawem kó³ do wysokich obci¹ eñ. Waga ok. 895 kg D D Stó³ eliwny 3D z nogami mocowanymi do pod³o a Zastosowanie do sta³ego kotwienia sto³u roboczego, przeciwdzia³a przesuniêciom i naciskom (np.: przy zastosowaniu robotów). ¹czna wysokoœæ 850 mm + 30 mm, ³atwoœæ regulacji. Stó³ eliwny 3D 2000 x 1000 x 850 mm wysokoœæ sto³u z 4 nogami. Waga ok. 670 kg Stó³ eliwny 3D 2400 x 1200 x 850 mm wysokoœæ sto³u z 4 nogami. Waga ok. 880 kg D D Stó³ roboczy eliwny 3D z podnoœnikiem no ycowym Od 450 mm do 1350 mm ³¹czna wysokoœæ z listw¹ bezpieczeñstwa, podnoœnik no ycowy dostosowany do sto³u roboczego 3D. Inne obci¹ enia i wysokoœci podnoœnika dostêpne na zapytanie. Stó³ roboczy eliwny 3D 2000 x 1000 mm z podnoœnikiem no ycowym, ok kg, max. dopuszczalne obci¹ enie 1300 kg Stó³ roboczy eliwny 3D 2400 x 1200 mm z podnoœnikiem no ycowym, ok kg, max. dopuszczalne obci¹ enie 1100 kg D D Stó³ eliwny 3D na ramie noœnej Zastosowanie do szybkiego przestawiania i precyzyjnego mocowania za pomoc¹ trzpieni PC nr. kat.: D na listwie metalowen nr. kat.: D XXX; ³¹czna wysokoœæ 850 mm ± 0,1 Stó³ eliwny 3D 2000 x 1000 x 850 mm z ram¹ noœn¹. Waga ok. 940 kg Stó³ eliwny 3D 2400 x 1200 x 850 mm z ram¹ noœn¹. Waga ok kg D D Wszelkie zmiany zastrze one

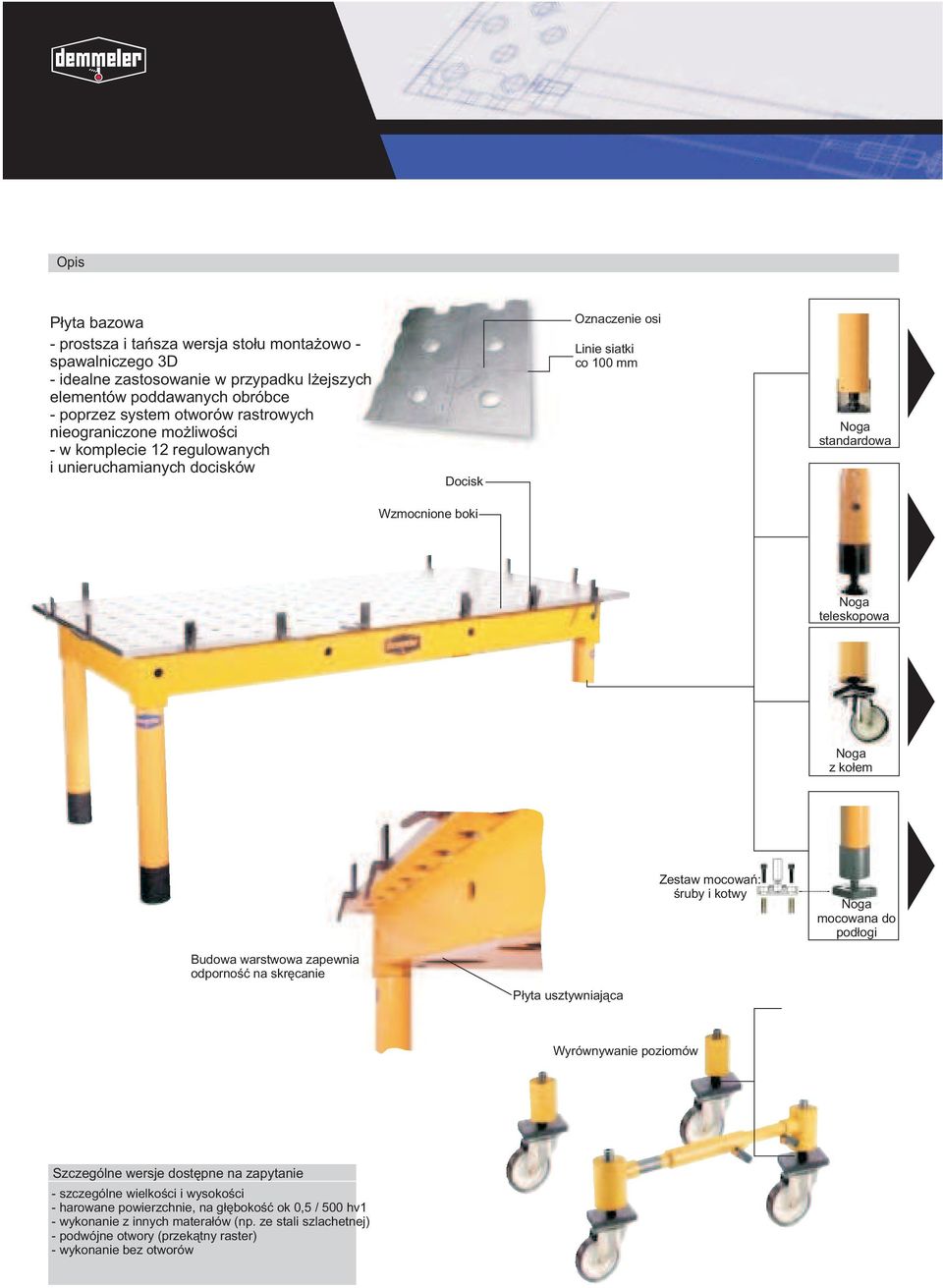

8 Opis P³yta bazowa - prostsza i tañsza wersja sto³u monta owo - spawalniczego 3D - idealne zastosowanie w przypadku l ejszych elementów poddawanych obróbce - poprzez system otworów rastrowych nieograniczone mo liwoœci - w komplecie 12 regulowanych i unieruchamianych docisków Docisk Oznaczenie osi Linie siatki co 100 mm Noga standardowa Wzmocnione boki Noga teleskopowa Noga z ko³em Zestaw mocowañ: œruby i kotwy Noga mocowana do pod³ogi Budowa warstwowa zapewnia odpornoœæ na skrêcanie P³yta usztywniaj¹ca Wyrównywanie poziomów Szczególne wersje dostêpne na zapytanie - szczególne wielkoœci i wysokoœci - harowane powierzchnie, na g³êbokoœæ ok 0,5 / 500 hv1 - wykonanie z innych matera³ów (np. ze stali szlachetnej) - podwójne otwory (przek¹tny raster) - wykonanie bez otworów

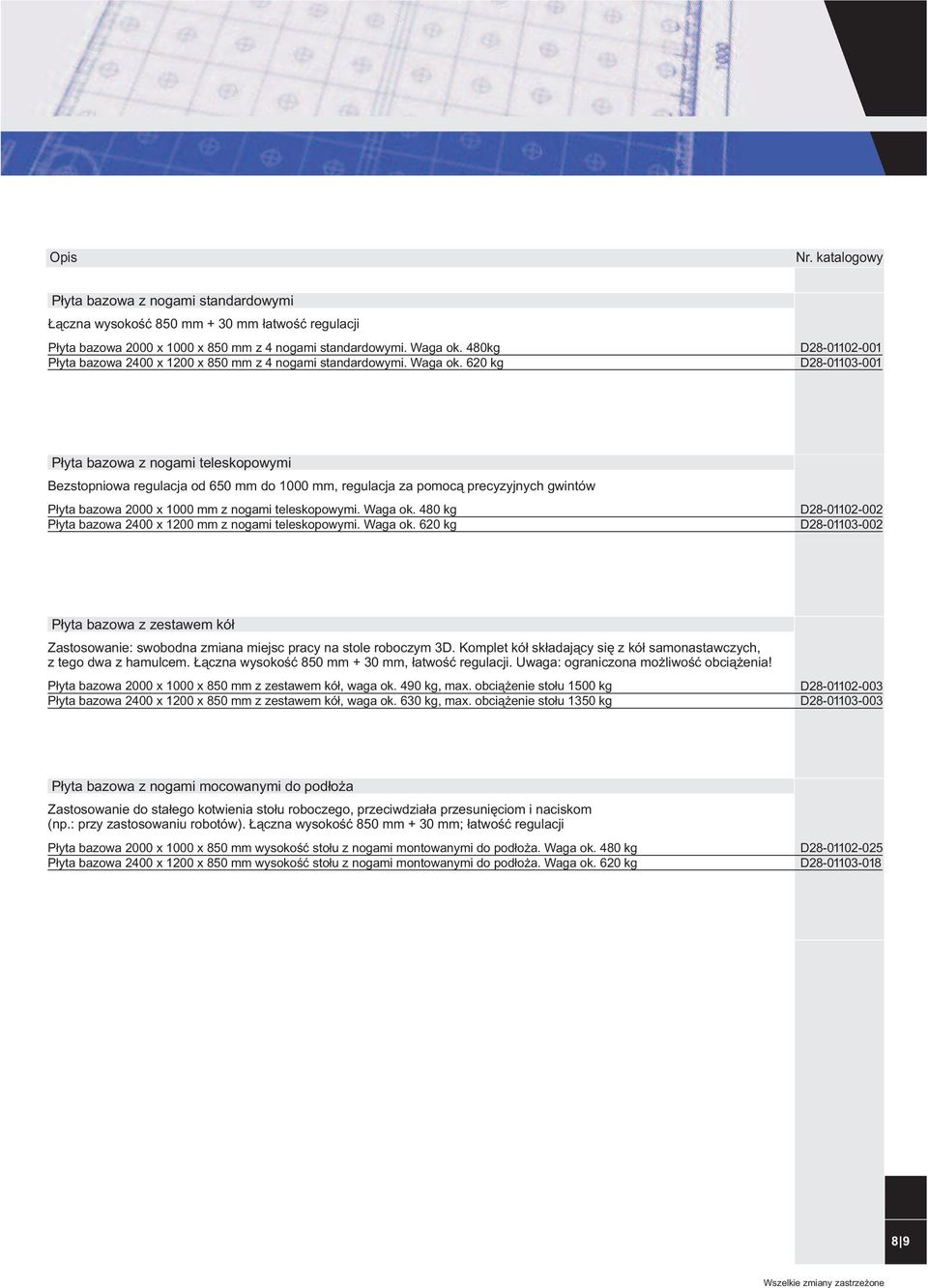

9 Opis Nr. katalogowy P³yta bazowa z nogami standardowymi ¹czna wysokoœæ 850 mm + 30 mm ³atwoœæ regulacji P³yta bazowa 2000 x 1000 x 850 mm z 4 nogami standardowymi. Waga ok. 480kg P³yta bazowa 2400 x 1200 x 850 mm z 4 nogami standardowymi. Waga ok. 620 kg D D P³yta bazowa z nogami teleskopowymi Bezstopniowa regulacja od 650 mm do 1000 mm, regulacja za pomoc¹ precyzyjnych gwintów P³yta bazowa 2000 x 1000 mm z nogami teleskopowymi. Waga ok. 480 kg P³yta bazowa 2400 x 1200 mm z nogami teleskopowymi. Waga ok. 620 kg D D P³yta bazowa z zestawem kó³ Zastosowanie: swobodna zmiana miejsc pracy na stole roboczym 3D. Komplet kó³ sk³adaj¹cy siê z kó³ samonastawczych, z tego dwa z hamulcem. ¹czna wysokoœæ 850 mm + 30 mm, ³atwoœæ regulacji. Uwaga: ograniczona mo liwoœæ obci¹ enia! P³yta bazowa 2000 x 1000 x 850 mm z zestawem kó³, waga ok. 490 kg, max. obci¹ enie sto³u 1500 kg P³yta bazowa 2400 x 1200 x 850 mm z zestawem kó³, waga ok. 630 kg, max. obci¹ enie sto³u 1350 kg D D P³yta bazowa z nogami mocowanymi do pod³o a Zastosowanie do sta³ego kotwienia sto³u roboczego, przeciwdzia³a przesuniêciom i naciskom (np.: przy zastosowaniu robotów). ¹czna wysokoœæ 850 mm + 30 mm; ³atwoœæ regulacji P³yta bazowa 2000 x 1000 x 850 mm wysokoœæ sto³u z nogami montowanymi do pod³o a. Waga ok. 480 kg P³yta bazowa 2400 x 1200 x 850 mm wysokoœæ sto³u z nogami montowanymi do pod³o a. Waga ok. 620 kg D D Wszelkie zmiany zastrze one

10 Elementy podstawowe Most wsporczy - stosowany jako element nadbudowy - dodatkowe otwory na spodniej stronie - rozstaw otworów na nodze spasowany z szyn¹ bazow¹ 1000 mm lub 2000 mm - wymiary 200 x 2100 x 600 mm 200 x 1300 x 400 mm - inne wymiary na zapytanie! D D P³yta spodnia Inne wymiary na zapytanie D³ugoœæ 2100 mm 1300 mm Szerokoœæ 200 mm 200 mm Wysokoœæ 600 mm 600 mm Waga ok. 290 kg ok. 190 kg Szeœciostronne dok³adne przefrezowanie Uk³ad otworów diagonalny Dooko³a gwinty M8, np.: do zacisków Inne wymiary na zapytanie P³yta bazowa adaptera - zastosowanie w po³¹czeniu ze sto³ami 3D, manipulatorami i obrotowymi sto³ami spawalniczymi - zastosowanie jako wymienna p³yta - zastosowanie obustronne - p³yty z nawiertami s¹ szybko i dok³adnie przytwierdzane do podstawy za pomoc¹ trzpieni 3 PS D i 3 tulejek zaciskowych D przy niewielkim obci¹ eniu i podwojonej iloœci otworów wiele mo liwoœci przytwierdzania nawet na ma³ym obszarze roboczym w porównaniu do sto³ów 3D - szczególne wielkoœci na zapytanie 2100 mm 200 mm 600 mm ok. 290 kg D Trzpienie z wpuszczanym ³bem D Np.: wymienna plyta robocza Tuleje lokacyjna - s³u y jako po³¹czenie pomiêdzy czêœciami systemu i innymi elementami - za pomoc¹ trzpieni PC (np.: trzpieni z wpuszczanym ³bem D ) mo na szybko po³¹czyæ poszczególne czêœci sytemu D Otwór systemowy D UGOŒÆ SZEROKOŒÆ WYSOKOŒÆ ø 50 mm 90 mm

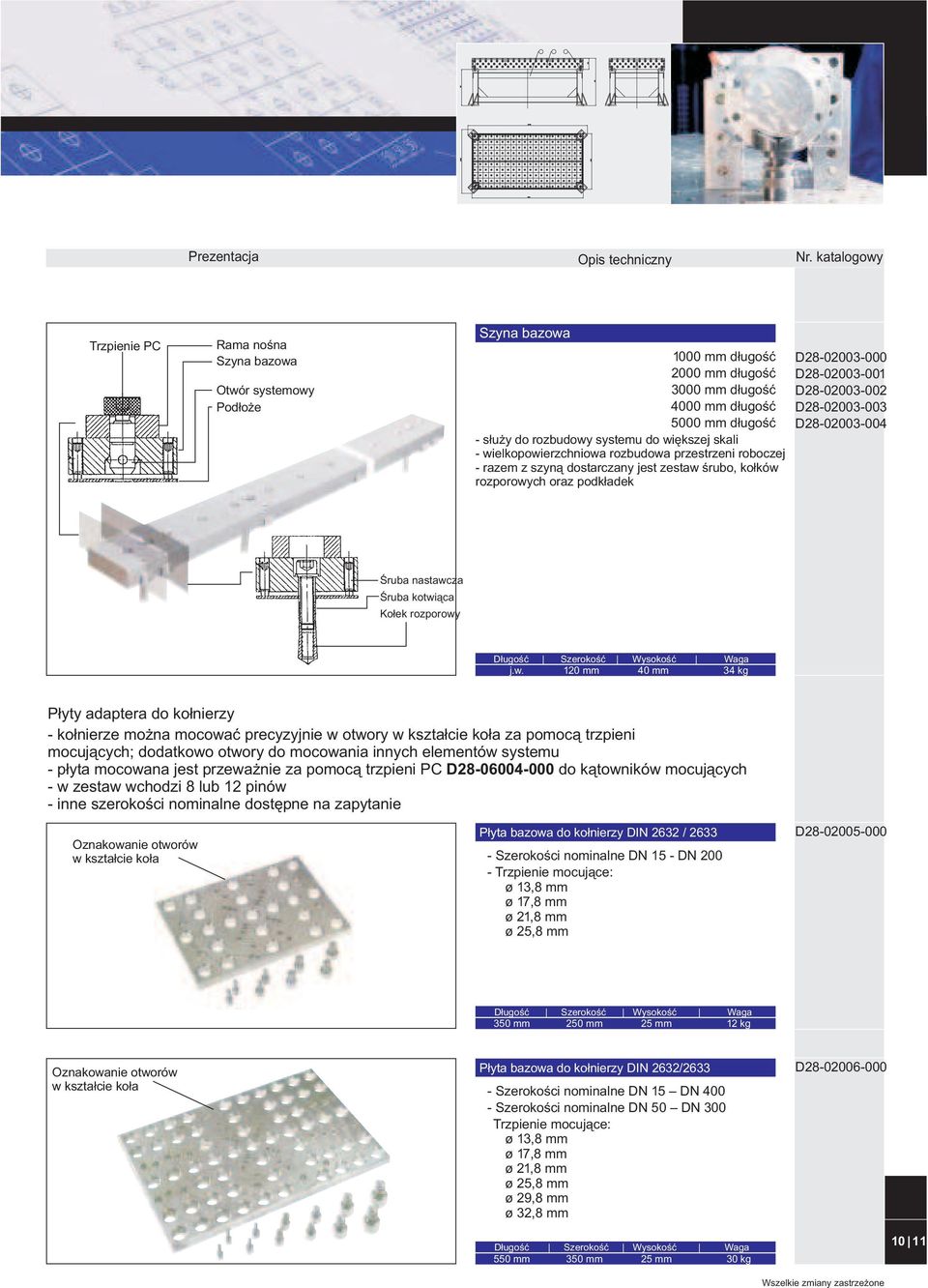

11 50 1 Y 1 X 50 (2148.5) (1148.5) 650 Prezentacja Opis techniczny Nr. katalogowy Trzpienie PC Rama noœna Szyna bazowa Otwór systemowy Pod³o e Szyna bazowa 1000 mm d³ugoœæ 2000 mm d³ugoœæ 3000 mm d³ugoœæ 4000 mm d³ugoœæ 5000 mm d³ugoœæ - s³u y do rozbudowy systemu do wiêkszej skali - wielkopowierzchniowa rozbudowa przestrzeni roboczej - razem z szyn¹ dostarczany jest zestaw œrubo, ko³ków rozporowych oraz podk³adek D D D D D Œruba nastawcza Œruba kotwi¹ca Ko³ek rozporowy j.w. 120 mm 40 mm 34 kg P³yty adaptera do ko³nierzy - ko³nierze mo na mocowaæ precyzyjnie w otwory w kszta³cie ko³a za pomoc¹ trzpieni mocuj¹cych; dodatkowo otwory do mocowania innych elementów systemu - p³yta mocowana jest przewa nie za pomoc¹ trzpieni PC D do k¹towników mocuj¹cych - w zestaw wchodzi 8 lub 12 pinów - inne szerokoœci nominalne dostêpne na zapytanie Oznakowanie otworów w kszta³cie ko³a P³yta bazowa do ko³nierzy DIN 2632 / Szerokoœci nominalne DN 15 - DN Trzpienie mocuj¹ce: ø 13,8 mm ø 17,8 mm ø 21,8 mm ø 25,8 mm D mm 250 mm 25 mm 12 kg Oznakowanie otworów w kszta³cie ko³a P³yta bazowa do ko³nierzy DIN 2632/ Szerokoœci nominalne DN 15 DN Szerokoœci nominalne DN 50 DN 300 Trzpienie mocuj¹ce: ø 13,8 mm ø 17,8 mm ø 21,8 mm ø 25,8 mm ø 29,8 mm ø 32,8 mm D mm 350 mm 25 mm 30 kg Wszelkie zmiany zastrze one

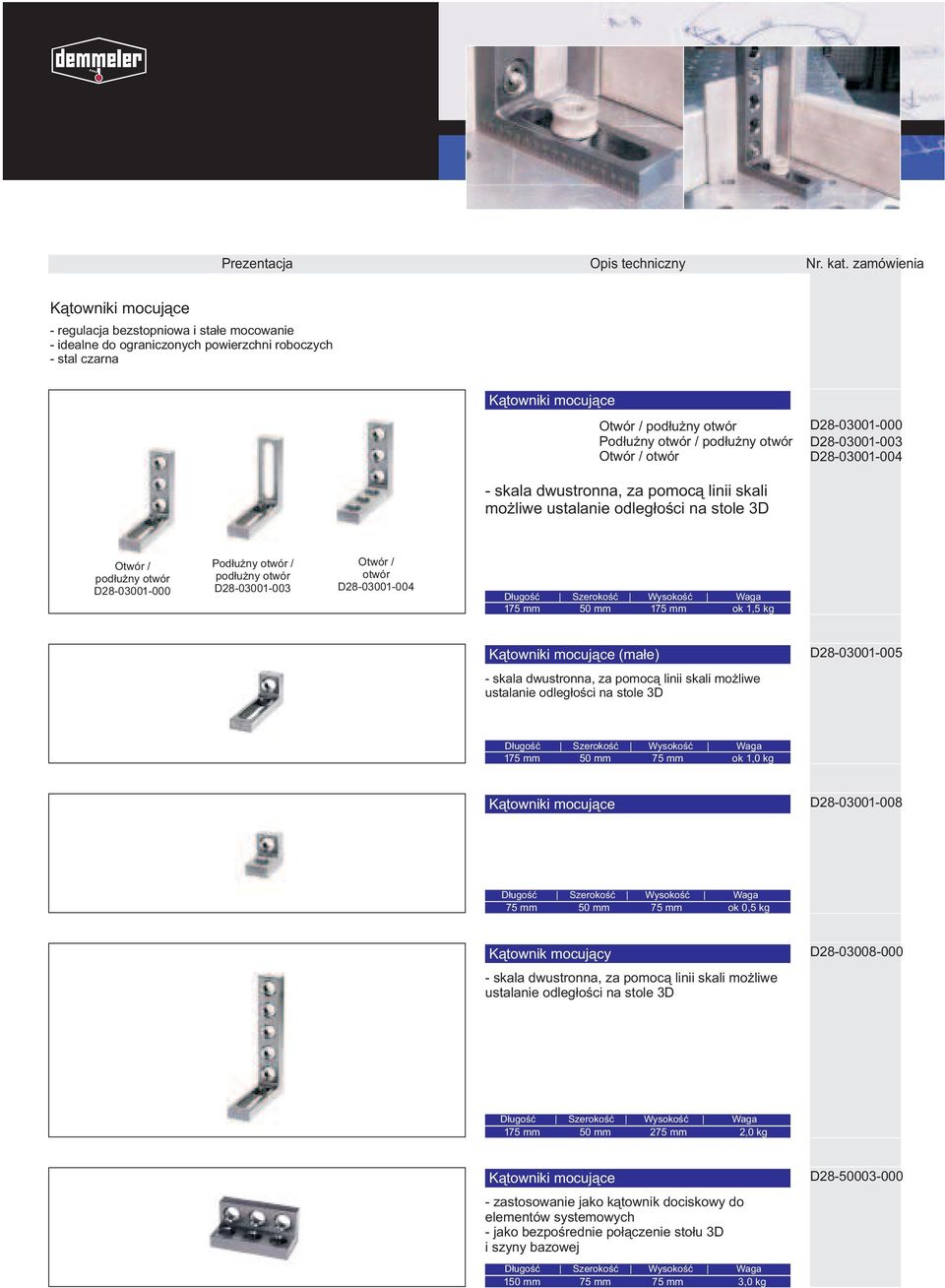

12 Prezentacja Opis techniczny Nr. kat. zamówienia K¹towniki mocuj¹ce - regulacja bezstopniowa i sta³e mocowanie - idealne do ograniczonych powierzchni roboczych - stal czarna K¹towniki mocuj¹ce Otwór / pod³u ny otwór Pod³u ny otwór / pod³u ny otwór Otwór / otwór D D D skala dwustronna, za pomoc¹ linii skali mo liwe ustalanie odleg³oœci na stole 3D Otwór / pod³u ny otwór D Pod³u ny otwór / pod³u ny otwór D Otwór / otwór D mm 50 mm 175 mm ok 1,5 kg K¹towniki mocuj¹ce (ma³e) - skala dwustronna, za pomoc¹ linii skali mo liwe ustalanie odleg³oœci na stole 3D D mm 50 mm 75 mm ok 1,0 kg K¹towniki mocuj¹ce D mm 50 mm 75 mm ok 0,5 kg K¹townik mocuj¹cy - skala dwustronna, za pomoc¹ linii skali mo liwe ustalanie odleg³oœci na stole 3D D mm 50 mm 275 mm 2,0 kg K¹towniki mocuj¹ce - zastosowanie jako k¹townik dociskowy do elementów systemowych - jako bezpoœrednie po³¹czenie sto³u 3D i szyny bazowej 150 mm 75 mm 75 mm 3,0 kg D

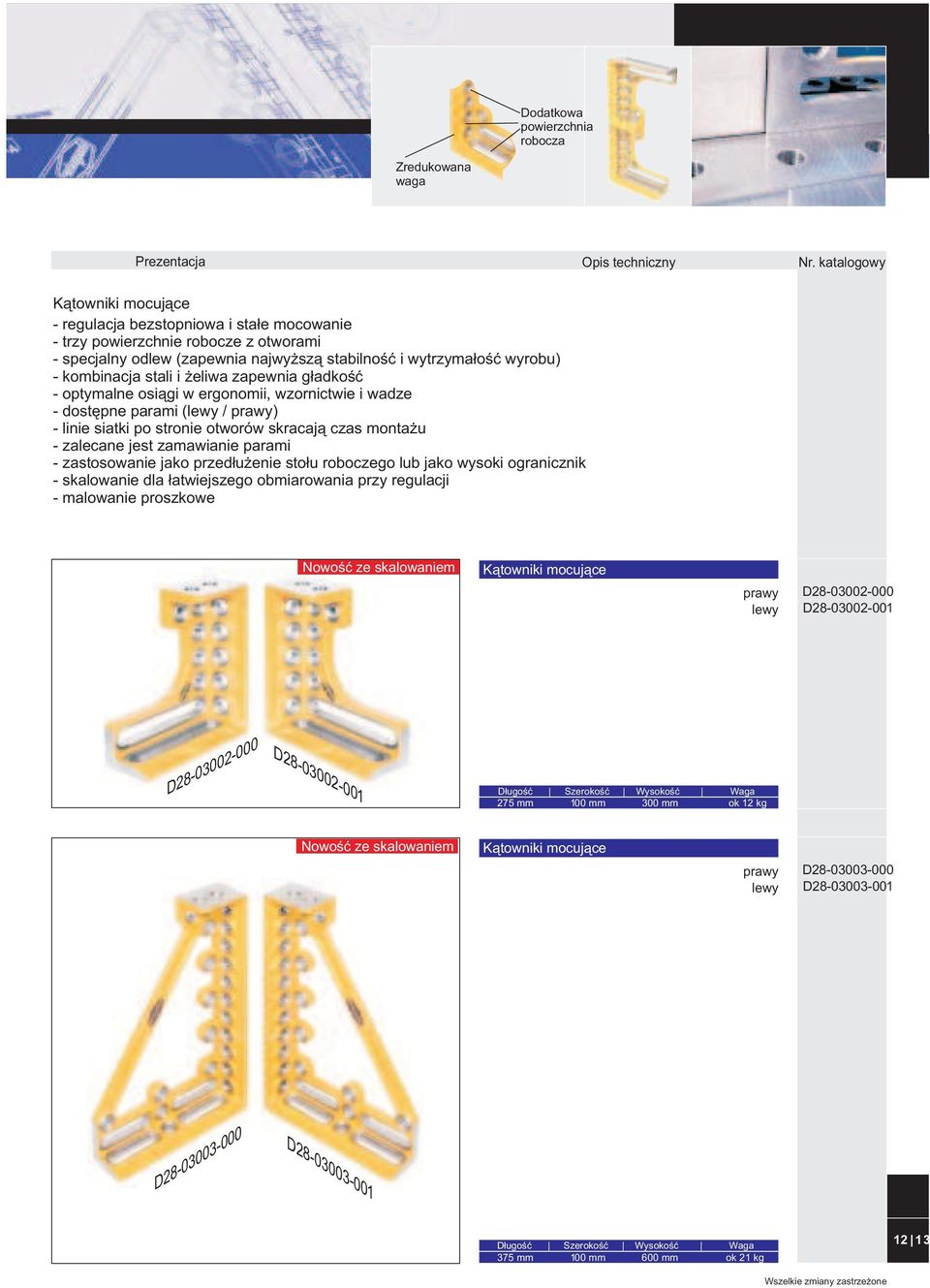

13 Dodatkowa powierzchnia robocza Zredukowana waga Prezentacja Opis techniczny Nr. katalogowy K¹towniki mocuj¹ce - regulacja bezstopniowa i sta³e mocowanie - trzy powierzchnie robocze z otworami - specjalny odlew (zapewnia najwy sz¹ stabilnoœæ i wytrzyma³oœæ wyrobu) - kombinacja stali i eliwa zapewnia g³adkoœæ - optymalne osi¹gi w ergonomii, wzornictwie i wadze - dostêpne parami (lewy / prawy) - linie siatki po stronie otworów skracaj¹ czas monta u - zalecane jest zamawianie parami - zastosowanie jako przed³u enie sto³u roboczego lub jako wysoki ogranicznik - skalowanie dla ³atwiejszego obmiarowania przy regulacji - malowanie proszkowe Nowoœæ ze skalowaniem K¹towniki mocuj¹ce prawy lewy D D D D mm 100 mm 300 mm ok 12 kg Nowoœæ ze skalowaniem K¹towniki mocuj¹ce prawy lewy D D D D mm 100 mm 600 mm ok 21 kg Wszelkie zmiany zastrze one

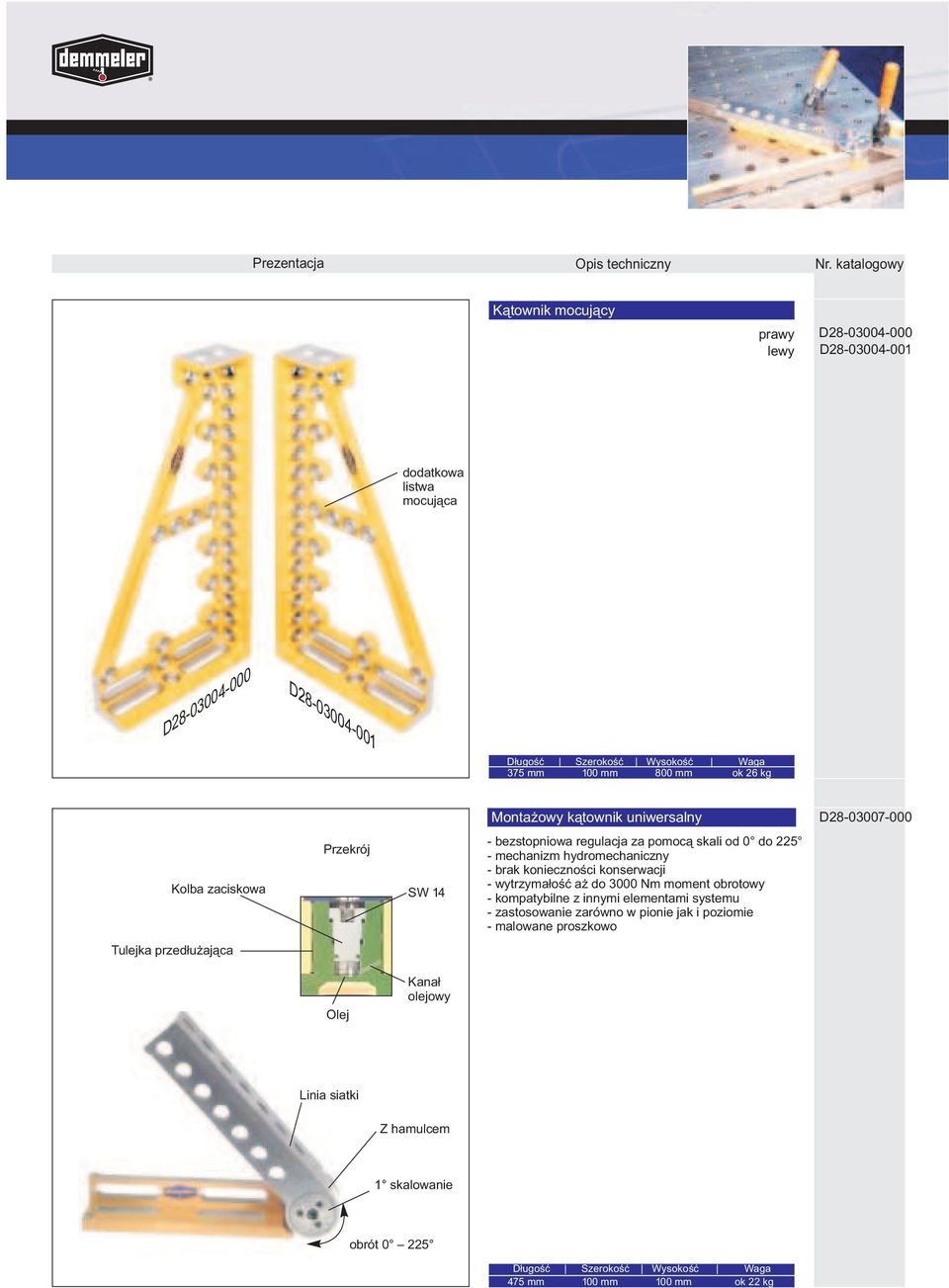

14 K¹townik mocuj¹cy prawy lewy D D dodatkowa listwa mocuj¹ca D D mm 100 mm 800 mm ok 26 kg Monta owy k¹townik uniwersalny D Kolba zaciskowa Przekrój SW 14 - bezstopniowa regulacja za pomoc¹ skali od 0 do mechanizm hydromechaniczny - brak koniecznoœci konserwacji - wytrzyma³oœæ a do 3000 Nm moment obrotowy - kompatybilne z innymi elementami systemu - zastosowanie zarówno w pionie jak i poziomie - malowane proszkowo Tulejka przed³u aj¹ca Olej Kana³ olejowy Linia siatki Z hamulcem 1 skalowanie obrót mm 100 mm 100 mm ok 22 kg

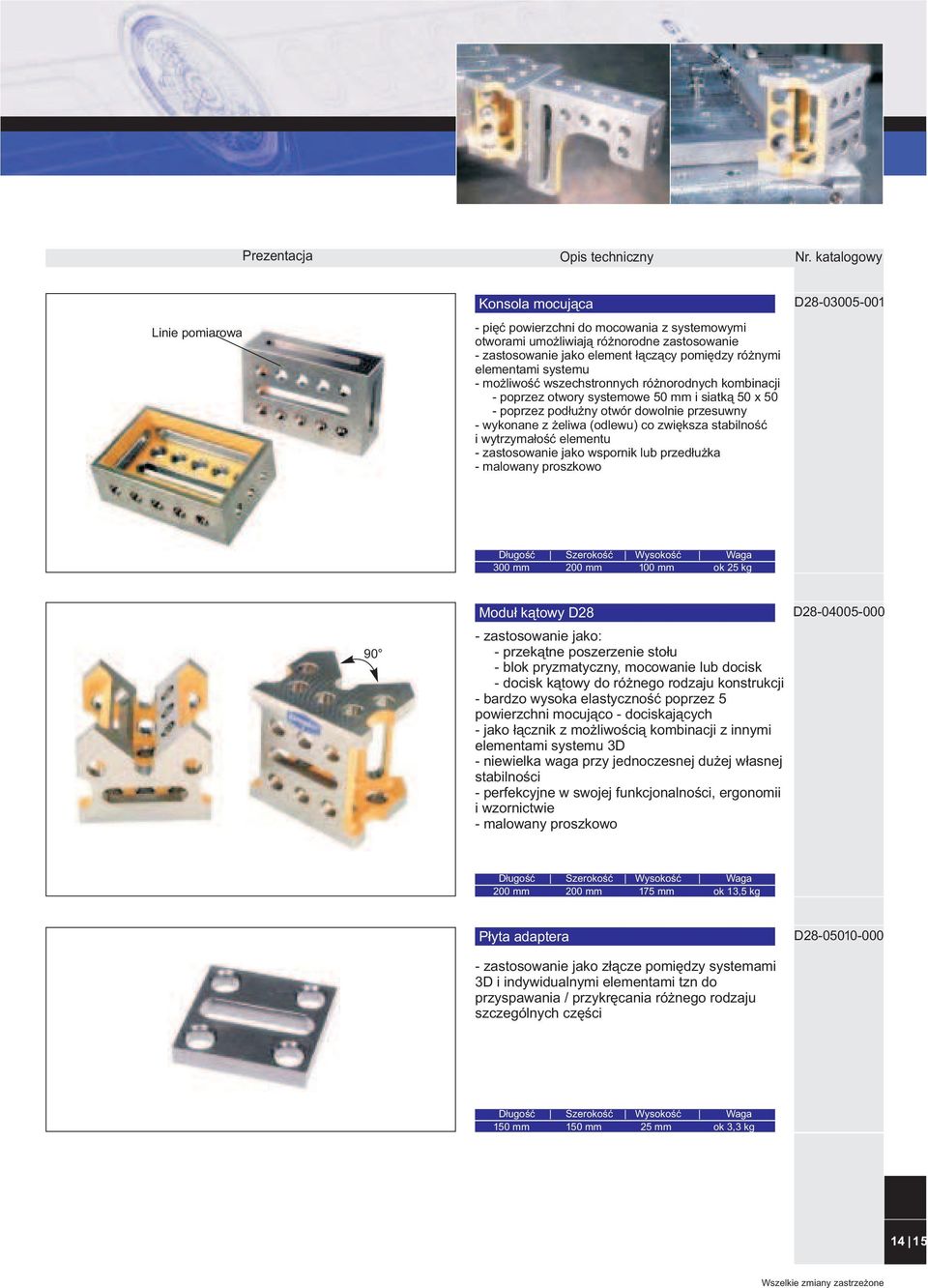

15 Linie pomiarowa Konsola mocuj¹ca - piêæ powierzchni do mocowania z systemowymi otworami umo liwiaj¹ ró norodne zastosowanie - zastosowanie jako element ³¹cz¹cy pomiêdzy ró nymi elementami systemu - mo liwoœæ wszechstronnych ró norodnych kombinacji - poprzez otwory systemowe 50 mm i siatk¹ 50 x 50 - poprzez pod³u ny otwór dowolnie przesuwny - wykonane z eliwa (odlewu) co zwiêksza stabilnoœæ i wytrzyma³oœæ elementu - zastosowanie jako wspornik lub przed³u ka - malowany proszkowo D mm 200 mm 100 mm ok 25 kg 90 Modu³ k¹towy D28 - zastosowanie jako: - przek¹tne poszerzenie sto³u - blok pryzmatyczny, mocowanie lub docisk - docisk k¹towy do ró nego rodzaju konstrukcji - bardzo wysoka elastycznoœæ poprzez 5 powierzchni mocuj¹co - dociskaj¹cych - jako ³¹cznik z mo liwoœci¹ kombinacji z innymi elementami systemu 3D - niewielka waga przy jednoczesnej du ej w³asnej stabilnoœci - perfekcyjne w swojej funkcjonalnoœci, ergonomii i wzornictwie - malowany proszkowo D mm 200 mm 175 mm ok 13,5 kg P³yta adaptera D zastosowanie jako z³¹cze pomiêdzy systemami 3D i indywidualnymi elementami tzn do przyspawania / przykrêcania ró nego rodzaju szczególnych czêœci 150 mm 150 mm 25 mm ok 3,3 kg Wszelkie zmiany zastrze one

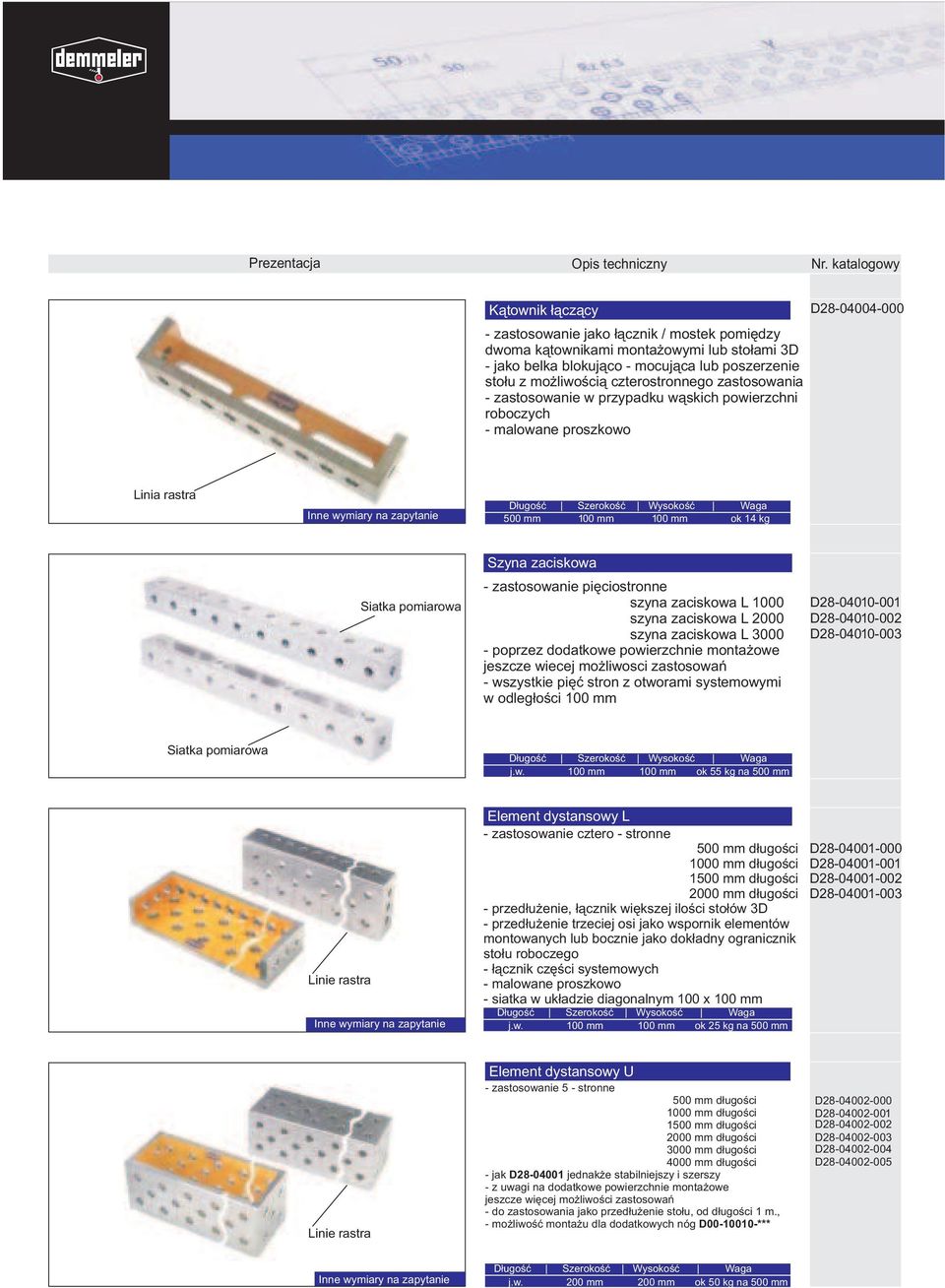

16 K¹townik ³¹cz¹cy - zastosowanie jako ³¹cznik / mostek pomiêdzy dwoma k¹townikami monta owymi lub sto³ami 3D - jako belka blokuj¹co - mocuj¹ca lub poszerzenie sto³u z mo liwoœci¹ czterostronnego zastosowania - zastosowanie w przypadku w¹skich powierzchni roboczych - malowane proszkowo D Linia rastra Inne wymiary na zapytanie 500 mm 100 mm 100 mm ok 14 kg Siatka pomiarowa Szyna zaciskowa - zastosowanie piêciostronne szyna zaciskowa L 1000 szyna zaciskowa L 2000 szyna zaciskowa L poprzez dodatkowe powierzchnie monta owe jeszcze wiecej mo liwosci zastosowañ - wszystkie piêæ stron z otworami systemowymi w odleg³oœci 100 mm D D D Siatka pomiarowa j.w. 100 mm 100 mm ok 55 kg na 500 mm Linie rastra Inne wymiary na zapytanie Element dystansowy L - zastosowanie cztero - stronne 500 mm d³ugoœci 1000 mm d³ugoœci 1500 mm d³ugoœci 2000 mm d³ugoœci - przed³u enie, ³¹cznik wiêkszej iloœci sto³ów 3D - przed³u enie trzeciej osi jako wspornik elementów montowanych lub bocznie jako dok³adny ogranicznik sto³u roboczego - ³¹cznik czêœci systemowych - malowane proszkowo - siatka w uk³adzie diagonalnym 100 x 100 mm j.w. 100 mm 100 mm ok 25 kg na 500 mm D D D D Linie rastra Element dystansowy U - zastosowanie 5 - stronne 500 mm d³ugoœci 1000 mm d³ugoœci 1500 mm d³ugoœci 2000 mm d³ugoœci 3000 mm d³ugoœci 4000 mm d³ugoœci - jak D jednak e stabilniejszy i szerszy - z uwagi na dodatkowe powierzchnie monta owe jeszcze wiêcej mo liwoœci zastosowañ - do zastosowania jako przed³u enie sto³u, od d³ugoœci 1 m., - mo liwoœæ monta u dla dodatkowych nóg D *** D D D D D D Inne wymiary na zapytanie j.w. 200 mm 200 mm ok 50 kg na 500 mm

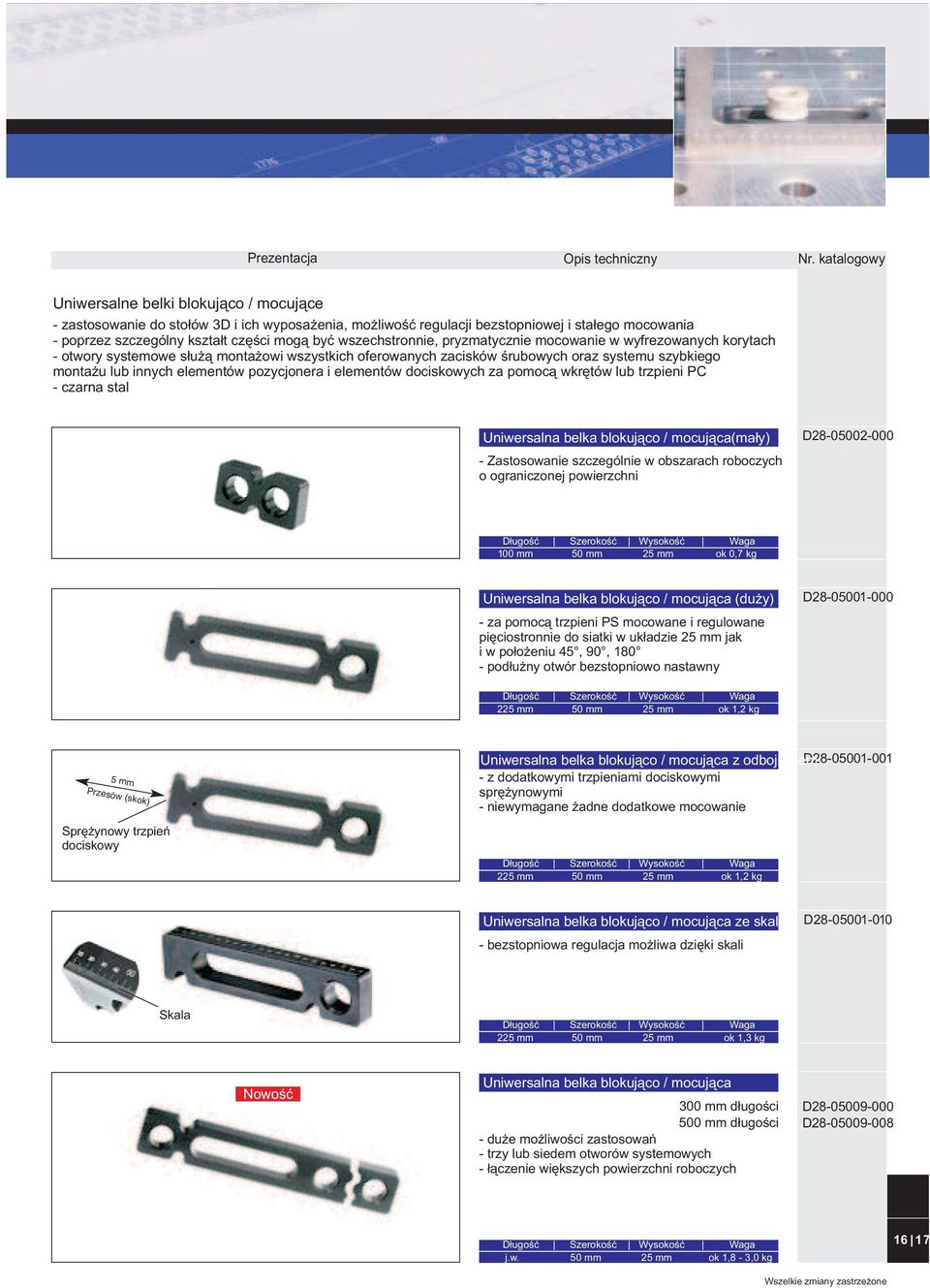

17 Uniwersalne belki blokuj¹co / mocuj¹ce - zastosowanie do sto³ów 3D i ich wyposa enia, mo liwoœæ regulacji bezstopniowej i sta³ego mocowania - poprzez szczególny kszta³t czêœci mog¹ byæ wszechstronnie, pryzmatycznie mocowanie w wyfrezowanych korytach - otwory systemowe s³u ¹ monta owi wszystkich oferowanych zacisków œrubowych oraz systemu szybkiego monta u lub innych elementów pozycjonera i elementów dociskowych za pomoc¹ wkrêtów lub trzpieni PC - czarna stal Uniwersalna belka blokuj¹co / mocuj¹ca(ma³y) - Zastosowanie szczególnie w obszarach roboczych o ograniczonej powierzchni D mm 50 mm 25 mm ok 0,7 kg Uniwersalna belka blokuj¹co / mocuj¹ca (du y) - za pomoc¹ trzpieni PS mocowane i regulowane piêciostronnie do siatki w uk³adzie 25 mm jak i w po³o eniu 45, 90, pod³u ny otwór bezstopniowo nastawny D mm 50 mm 25 mm ok 1,2 kg 5 mm Przesów (skok) Sprê ynowy trzpieñ dociskowy Uniwersalna belka blokuj¹co / mocuj¹ca z odbojnikiem D z dodatkowymi trzpieniami dociskowymi sprê ynowymi - niewymagane adne dodatkowe mocowanie 225 mm 50 mm 25 mm ok 1,2 kg Uniwersalna belka blokuj¹co / mocuj¹ca ze skal¹ - bezstopniowa regulacja mo liwa dziêki skali D Skala 225 mm 50 mm 25 mm ok 1,3 kg Nowoœæ Uniwersalna belka blokuj¹co / mocuj¹ca 300 mm d³ugoœci 500 mm d³ugoœci - du e mo liwoœci zastosowañ - trzy lub siedem otworów systemowych - ³¹czenie wiêkszych powierzchni roboczych D D j.w. 50 mm 25 mm ok 1,8-3,0 kg Wszelkie zmiany zastrze one

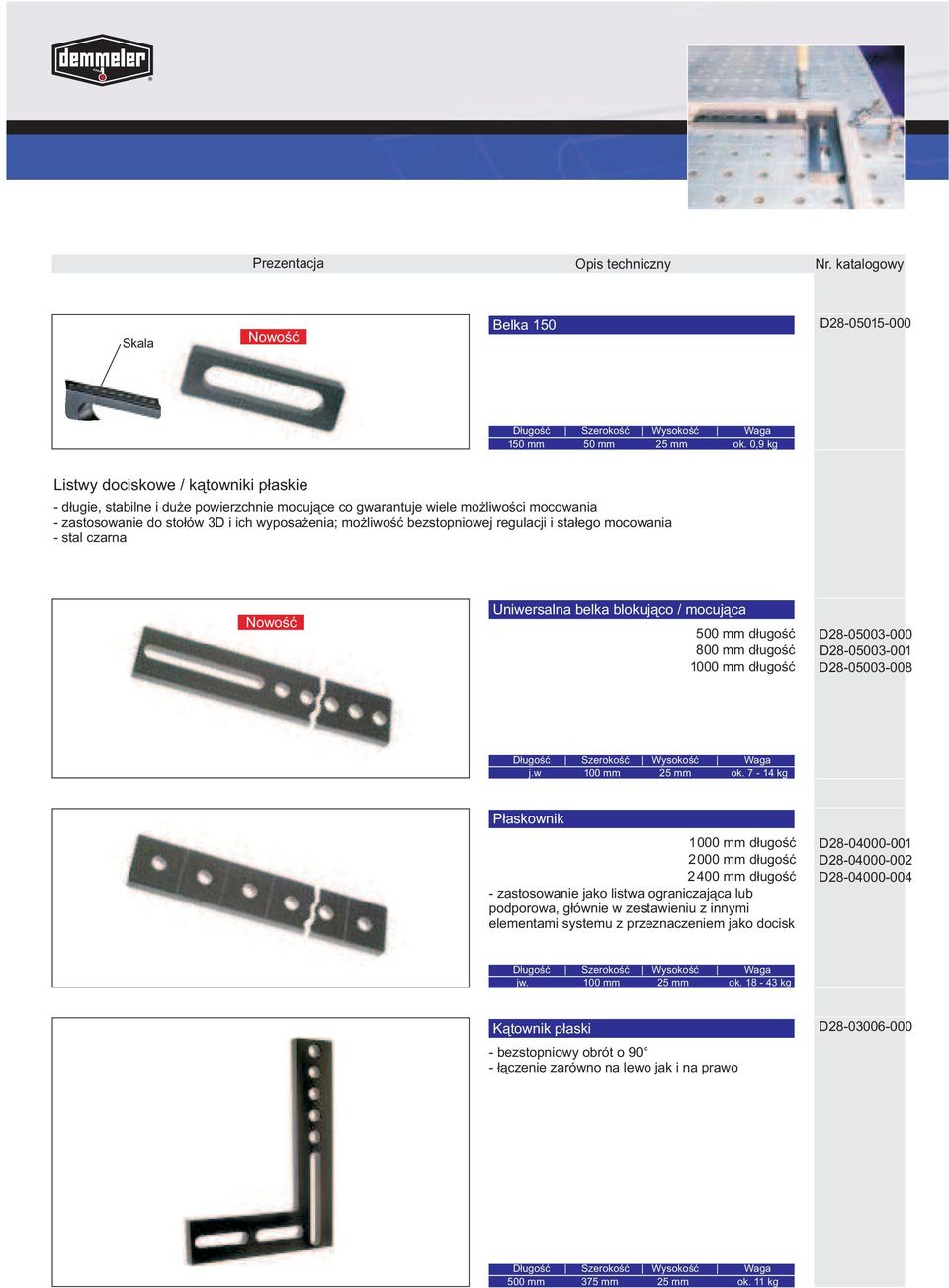

18 Skala Nowoœæ Belka 150 D mm 50 mm 25 mm ok. 0,9 kg Listwy dociskowe / k¹towniki p³askie - d³ugie, stabilne i du e powierzchnie mocuj¹ce co gwarantuje wiele mo liwoœci mocowania - zastosowanie do sto³ów 3D i ich wyposa enia; mo liwoœæ bezstopniowej regulacji i sta³ego mocowania - stal czarna Nowoœæ Uniwersalna belka blokuj¹co / mocuj¹ca 500 mm d³ugoœæ 800 mm d³ugoœæ 1000 mm d³ugoœæ D D D j.w 100 mm 25 mm ok kg P³askownik 1000 mm d³ugoœæ 2000 mm d³ugoœæ 2400 mm d³ugoœæ - zastosowanie jako listwa ograniczaj¹ca lub podporowa, g³ównie w zestawieniu z innymi elementami systemu z przeznaczeniem jako docisk D D D jw. 100 mm 25 mm ok kg K¹townik p³aski - bezstopniowy obrót o 90 - ³¹czenie zarówno na lewo jak i na prawo D mm 375 mm 25 mm ok. 11 kg

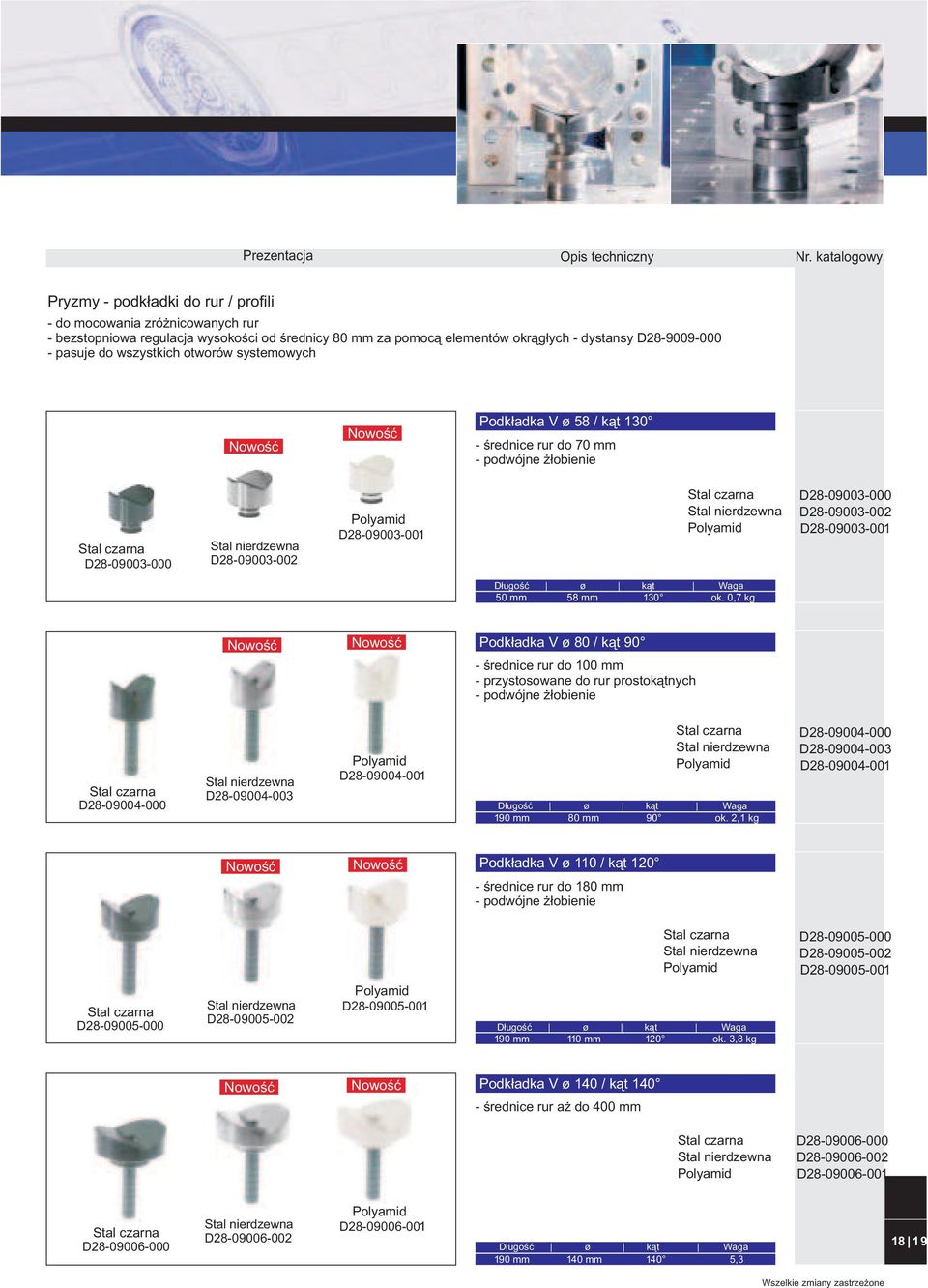

19 Pryzmy - podk³adki do rur / profili - do mocowania zró nicowanych rur - bezstopniowa regulacja wysokoœci od œrednicy 80 mm za pomoc¹ elementów okr¹g³ych - dystansy D pasuje do wszystkich otworów systemowych Nowoœæ Nowoœæ Podk³adka V ø 58 / k ¹t œrednice rur do 70 mm - podwójne ³obienie Stal czarna D Stal nierdzewna D Polyamid D Stal czarna Stal nierdzewna Polyamid D D D D³ugoœæ ø k¹t Waga 50 mm 58 mm 130 ok. 0,7 kg Nowoœæ Nowoœæ Podk³adka V ø 80 / k¹ t 90 - œrednice rur do 100 mm - przystosowane do rur prostok¹tnych - podwójne ³obienie Stal czarna D Stal nierdzewna D Polyamid D Stal czarna Stal nierdzewna Polyamid D³ugoœæ ø k¹t Waga 190 mm 80 mm 90 ok. 2,1 kg D D D Nowoœæ Nowoœæ Podk³adka V ø 110 / k¹t œrednice rur do 180 mm - podwójne ³obienie Stal czarna D Stal nierdzewna D Polyamid D Stal czarna Stal nierdzewna Polyamid D³ugoœæ ø k¹t Waga 190 mm 110 mm 120 ok. 3,8 kg D D D Nowoœæ Nowoœæ Podk³adka V ø 140 / k¹t œrednice rur a do 400 mm Stal czarna Stal nierdzewna Polyamid D D D Stal czarna D Stal nierdzewna D Polyamid D D³ugoœæ ø k¹t Waga 190 mm 140 mm 140 5, Wszelkie zmiany zastrze one

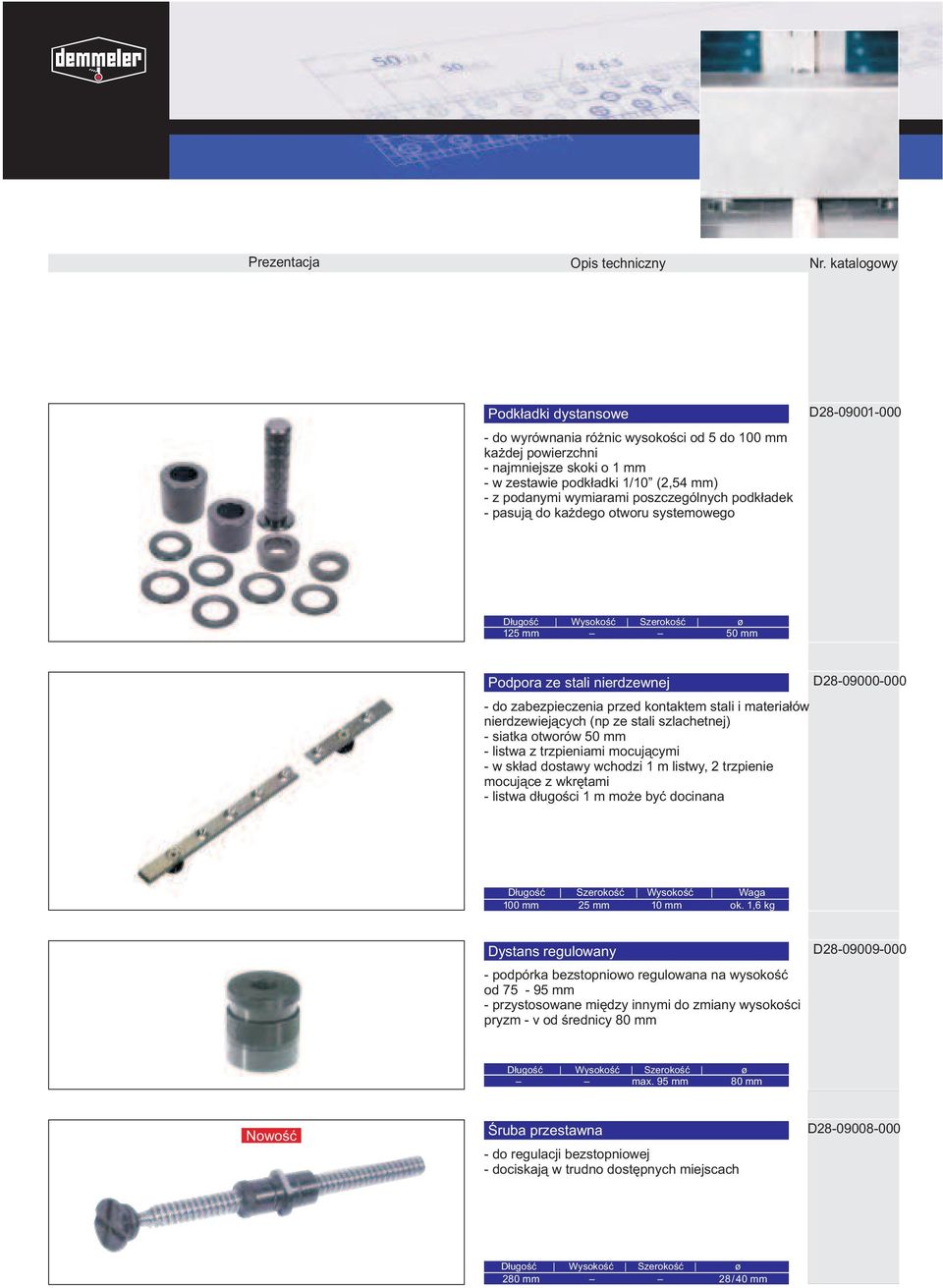

20 Podk³adki dystansowe - do wyrównania ró nic wysokoœci od 5 do 100 mm ka dej powierzchni - najmniejsze skoki o 1 mm - w zestawie podk³adki 1/10 (2,54 mm) - z podanymi wymiarami poszczególnych podk³adek - pasuj¹ do ka dego otworu systemowego D mm 50 mm Podpora ze stali nierdzewnej - do zabezpieczenia przed kontaktem stali i materia³ów nierdzewiej¹cych (np ze stali szlachetnej) - siatka otworów 50 mm - listwa z trzpieniami mocuj¹cymi - w sk³ad dostawy wchodzi 1 m listwy, 2 trzpienie mocuj¹ce z wkrêtami - listwa d³ugoœci 1 m mo e byæ docinana D mm 25 mm 10 mm ok. 1,6 kg Dystans regulowany - podpórka bezstopniowo regulowana na wysokoœæ od mm - przystosowane miêdzy innymi do zmiany wysokoœci pryzm - v od œrednicy 80 mm D max. 95 mm 80 mm Nowoœæ Œruba przestawna - do regulacji bezstopniowej - dociskaj¹ w trudno dostêpnych miejscach D mm 28/40 mm

21 Trzpieñ mocuj¹cy z klamk¹ D min. Trzpieñ PC z klamk¹ max. M (43) (50) Prezentacja Opis techniczny Nr. katalogowy Mocna podpora i docisk Podpora z kontrol¹ docisku Indexable Bushing - tulejka obrotowa - pasuje do ka dego otworu systemowego - zastosowanie jako sta³y docisk i podk³adka - zastosowanie poprzez obrót o 180 i u ycie kulkowego trzpienia oraz talerza oporowego - jako wahad³owa podpora szczególnie zastosowanie do ró norodnych kszta³tów powierzchni D mm 40 mm Trzpienie mocuj¹ce - element ³¹cz¹cy wiêksz¹ iloœæ sto³ów, jak i sto³ów z ró nymi elementami systemu - szybkie po³¹czenie elementów systemu poprzez prze³o enie mimoœrodowe, co skraca czas monta u - poprzez ergonomiczny kszta³t, ³atwiejszych uchwyt i jednorêczna obs³uga - okreœlone po³o enie przy ustawianiu i optymalne ustawienie gwarantuje maksymaln¹ i trwa³¹ moc œcisku - umo liwia œciskanie ró nej gruboœci materia³ów poprzez indywidualne ustawienie - najwy sza precyzja poprzez oszlifowanie - wzmocniony materia³ wysokiej jakoœci - trzpienie niewra liwe na zabrudzenia, pierœcieñ o - kszta³tny oczyszcza otwór - wysoka moc uchwytu i gumowy O-ring Dociskanie na ograniczonej powierzchni ró nych elementów systemu Trzpieñ mocuj¹cy z klamk¹ - Obs³uga bez dodatkowych narzêdzi D ustawianie zaciœniête zaciœniête Trzpieñ mocuj¹cy z klamk¹ ok. 206 mm 28 0,01 mm Wszelkie zmiany zastrze one 20 21

22 Trzpienie PC (mocuj¹co poziomuj¹ce trzpienie) - element ³¹cz¹cy sto³ów, jak i sto³ów z ró nymi elementami systemu - bardzo szybkie po³¹czenie elementów systemu przy jednoczesnym du ym docisku - bardzo du a moc docisku poprzez efekt przek³adni planetarnej i unikanie obracania siê gwintu - po³¹czenie samocentrujace poprzez O - ring zamykany si³owo - najwy sza precyzja poprzez oszlifowanie - wysokojakoœciowy wzmocniony materia³ - gumowy O-ring zapobiega obracaniu siê podczas dokrêcania / odkrêcania, obs³uga jednorêczna - gumowy O-ring oczyszcza otwór / trzpienie niewra liwe na zabrudzenia - dociskanie z u yciem klucza imbusowego SW 14 lub klucza dynamometrycznego (patrz str 36) - moc docisku ok. 50 kn - moc ciêcia ok. 250 kn - ³atwe odkrêcanie poprzez krêcenie w lew¹ stronê - dopuszczalny moment obrotowy zaciskania 70 Nm - opatentowany Zaciski na w¹skim obszarze ró norakich czêœci systemu zalecenie: wyregulowany klucz dynamometryczny nr art D patrz wyposa enie str 36 ³obienie utwardzone (hartowane i oszlifowane) Opatentowany Trzpieñ mocuj¹cy - krótki - ergonomiczne ukszta³towane ³epki trzpieni ze ³obieniem dla ³atwiejszego uchwytu D z 5 kulkami pierœcieñ gumowy O-ring 95 mm 28 0,01 mm Opatentowany Trzpieñ mocuj¹cy - d³ugi - ergonomicznie ukszta³towane ³epki trzpieni ze ³obieniem dla lepszczego uchwytu - do jednoczesnego zaciskania / ³¹czenia dwóch le acych naprzeciw czêœci systemu D mm 28 0,01 mm Opatentowany P³aski trzpieñ mocuj¹cy - krótki - zag³êbiaj¹cy siê ³eb trzpienia; g³adkie zag³êbianie siê - tylko do po³¹czeñ otworów systemowych (nie otworów pod³u nych) - zaciskanie za pomoc¹ klucza imbusowego SW8 lub klucza dynamometrycznego (patrz str 36) D mm 28 0,01 mm

23 Opatentowane P³aski trzpieñ mocuj¹cy - d³ugi - zag³êbiaj¹cy siê ³eb trzpienia - tylko do po³¹czeñ otworów systemowych (nie otworów pod³u nych) - zaciskanie za pomoc¹ klucza imbusowego SW8 lub klucza dynamometrycznego (patrz str 36) - do jednoczesnego zaciskania / ³¹cznie dwóch le ¹cych naprzeciw czêœci systemu D mm 28 0,01 mm Trzpieñ lokacyjny - do mocowania czêœci systemu - stal czarna D mm 28 0,01 mm Trzpienie ³¹cz¹ce Trzpieñ ³¹cz¹cy z gwintem - krótki - zastosowanie jako d³ugoterminowe po³¹czenie - z dwustronnym ³bem wpuszczanym - odpowiedni tylko dla otworów systemowych - samocentruj¹cy - dociskanie z pomoc¹ kluczy imbusowych SW 10 D mm 28 mm Trzpieñ ³¹cz¹cy z gwintem - d³ugi - te same funkcje jak trzpieñ ³¹cz¹cy krótki, jednak e do ³¹czenia dwóch czêœci systemu D mm 28 mm Wszelkie zmiany zastrze one

24 Redukcje systemów D28 na D16 Adapter do trzpieni z D28 do D16 - z³¹czka pomiêdzy systemami D28 i D16 - w pe³ni kompatybilne z systemem D28 i D16 - po³¹czenie samocentrujace poprzez O-ring - najwy sza precyzja wykoñczenia - oszlifowanie - wysokojakoœciowy wzmocniony materia³ - gumowy O-ring zapobiega obracaniu siê przy dokrêcaniu / odkrêcaniu - gumowy O-ring oczyszcza otwór D mm 28 0,01 mm Redukcja z D28 do D16 D mm 28 / 16 mm Redukcja z gwintem z D28 do D16 - do mocowania œruby zaciskowej z systemu D16 - zastosowanie w przypadku ograniczonych powierzchni roboczych D D³ugoœæ Wysokoœæ TR ø x 3 mm 28 mm Otwór systemowy D28 P³yta redukcyjna - s³u y jako z³¹czka pomiêdzy czêœciami systemów D16 i rurami dociskowymi systemu D28 (np.: zaciskami) - ³¹cznik do systemów D28 na D16 D Otwór systemowy D mm 50 mm 50 mm ok. 1,3 kg

25 Zaciski kompensacyjne: - do szybkiego, mocnego i dok³adnego mocowania elementów - mocowanie do ka dego otworu systemowego (efekt samoustawienia) - elastyczne odkszta³cenie rury dociskowej kompnsowane jest poprzez wyrównanie ró nic - mocowanie elementów wiernie zachowuj¹ce pozycjê oraz u³o enie - przy wszystkich zaciskach sposób obs³ugi mo e byæ wymienny - z wymiennymi koñcówkami dociskowymi - mo liwe zastosowanie mostków dociskowych - pierœcieñ nastawczy do regulowania wysokoœci - standardowa wysokoœæ dociskania max. 300 mm - rura dociskaj¹ca wymienna w ró nych d³ugoœciach (500 mm wysokoœæ docisku) Opatentowane Kompensacyjny uchwyt zaciskowy z œrub¹ mocuj¹c¹ Wyrównanie ró nic K¹t kompensacyjny Zastosowanie ró nych d³ugoœci rur Najbardziej uniwersalne - optymalne dla ma³ych wielkoœci Kompensacyjny uchwyt zaciskowy150 mm z œrub¹ mocuj¹c¹ Kompensacyjny uchwyt zaciskowy 200 mm z œrub¹ mocuj¹c¹ D D Koñcówka dociskowa z krzy owym ³obieniem przesuwne Obszar zasiêgu od 150 do 200 mm Pierœcieñ nastawczy mm ok. 50 mm 350 mm ok. 2,1-2,2 kg Opatentowane Kompensacyjny uchwyt zaciskowy z klamk¹ Najbardziej ekonomiczny, - poprzez u ycie / przesuniêcie dzwigni o ok. 150 mo na szybko i mocno docisn¹æ obrabiany element Kompensacyjny uchwyt zaciskowy150 mm z klamk¹ Kompensacyjny uchwyt zaciskowy 200 mm z klamk¹ D D mm ok. 50 mm 350 mm ok. 2,1-2,2 kg Opatentowane Kompensacyjny uchwyt zaciskowy z œrub¹ - obs³uga za pomoc¹ klucza p³askiego albo imbusowego SW 14 - polecane szczególnie w przypadku ma³ych powierzchni roboczych Kompensacyjny uchwyt zaciskowy150 mm z œrub¹ Kompensacyjny uchwyt zaciskowy 200 mm z œrub¹ D D mm ok. 50 mm 350 mm ok. 2,1-2,2 kg Wszelkie zmiany zastrze one

26 Uchwyty zaciskowe - zmienna d³ugoœæ rozstawu - bez prostopad³ej rury mo liwoœæ zastosowania jako docisk wahliwy -d³ugoœæ rozsuwu mm - ka da rura mo e zostaæ osobno u yta 220 mm przesuwne Uchwyt zaciskowy z œrub¹ mocuj¹c¹ Uniwersalny - optymalny dla ma³ych wielkoœci Uchwyt zaciskowy 180 z œrub¹ mocuj¹c¹ Uchwyt zaciskowy 180 z œrub¹ mocuj¹c¹ na kolumnie 350mm D D / 350 mm mm ok. 270 mm - ok. 1,8-1,9 kg przesuwne Uchwyt zaciskowy z klamk¹ Najbardziej ekonomiczne - poprzez u ycie / przesuniêcie dÿwignie o ok. 150 mo na szybko i mocno docisn¹æ obrabiany elementy Uchwyt zaciskowy 180 z klamk¹ Uchwyt zaciskowy 180 z klamk¹ na kolumnie 350mm D D mm ok. 270 mm - ok. 2,1-2,2 kg przesuwne Uchwyt zaciskowy z œrub¹ - obs³uga za pomoc¹ klucza p³askiego albo imbusowego SW 14 - polecane szczególnie w przypadku ma³ych powierzchni roboczych Uchwyt zaciskowy 180 z œrub¹ Uchwyt zaciskowy 180 z œrub¹ na kolumnie 350 D D mm ok. 270 mm - ok. 1,7-1,8 kg

27 K¹t kompensacyjny przesuwne Uchwyt zaciskowy 90 z œrub¹ mocuj¹c¹ - kierunek nacisku 90 w stosunku do otworów systemowych - przesuw wkrêtu o ok. 70 mm - szybki obrót o 180 z kulkow¹ blokad¹ w przegubie, zakres docisku ok. 120 mm - standardowa wysokoœæ dociskania 170 mm - pierœcieñ nastawczy do regulacji wysokoœci - mo liwe zastosowanie mostków dociskowych D mm 230 mm ok. 1,2 kg przesuwne Uchwyt zaciskowy 45 z œrub¹ mocuj¹c¹ Najbardziej uniwersalny, - optymalny przy mniejszych wielkoœciach - do dociskania roz³o onych elementów mm Uchwyt zaciskowy 45 z œrub¹ mocuj¹c¹ Uchwyt zaciskowy 45 z œrub¹ mocuj¹c¹ na kolumnie 350 mm mm ok. 270 mm - ok. 1,8-1,9 kg D D przesuwne Uchwyt zaciskowy 45 z klamk¹ Najbardziej ekonomiczny - poprzez u ycie / przesuniêcie dÿwigni o ok. 150 mo liwe bardzo szybkie i mocne dociskanie Uchwyt zaciskowy 45 z klamk¹ Uchwyt zaciskowy 45 z klamk¹ na kolumnie 350 mm D D mm ok. 270 mm - ok. 2,1-2,2 kg przesuwne Uchwyt zaciskowy 45 z œrub¹ - obs³uga za pomoc¹ klucza p³askiego lub klucza SW 14 szeœciok¹tnego - szczególnie polecane w przypadku ma³ych powierzchni roboczych Uchwyt zaciskowy 45 z œrub¹ Uchwyt zaciskowy 45 z œrub¹ na kolumnie 350 mm D D mm ok. 270 mm - ok. 1,7-1,8 kg Wszelkie zmiany zastrze one

28 Œruba dociskowa z r¹czk¹ i koñcówk¹ - optymalna w przypadku mniejszych wielkoœci - mo liwe bezpoœrednie zastosowanie w otworach systemowych - idealna do rozci¹gania elementów D ok. 251 mm - - ok. 0,8 kg Œruba dociskowa z klamk¹ i koñcówk¹ - poprzez zastosowanie / przesuniêcie dÿwigni o ok. 150 mo na szybko i mocno docisn¹æ obrabiany element - mo liwe bezpoœrednie zastosowanie w otworach systemowych - idealne do rozci¹gania elementów D ok. 230 mm - - ok. 0,7 kg Œruba dociskowa z koñcówk¹ - obs³uga przy pomocy klucza p³askiego SW 14 - idealna w przypadku mniejszych powierzchni roboczych - mo liwe bezpoœrednie mocowanie w otworach systemowych - idealny do rozci¹gania elementów D ok. 120 mm - - ok. 0,3 kg Pierœcieñ blokuj¹cy - pasuje do wszystkich rur dociskowych - do regulacji wysokoœci docisków D mm 28 mm Rura zacisku - pasuj¹ca do wszystkich otworów systemowych - precyzyjne wykonanie 200 mm d³ugoœci 350 mm d³ugoœci 600 mm d³ugoœci D D D j.w. 28 mm Rura zacisku - do przyciêcia we w³asnym zakresie - pasuj¹ca do wszystkich otworów systemowych 1000 mm 45 mm 28 mm D

29 Tuleja D Rura zaciskowa Tuleja ³¹cz¹ca Rura zaciskowa - jako element ³¹cz¹cy pomiêdzy dwoma rurami dociskowymi - stal czarna 100 mm 28 / 34 mm Nowoœæ Rura ³¹cz¹ca L100 / L200 / L300 - przed³u enie punktów docisku i monta u - mo liwoœæ po³¹czenia z rur¹ docisków wahliwych - mocny docisk mo liwy z pomoc¹ trzpienia PC D³ugoœæ: 100 mm 200 mm 300 mm D D D j.w. 28/40 mm Wysokoœæ Otwór systemowy 100 mm Otwór systemowy Kolumna wsporcza do zacisków - podstawowy element do instalacji trójwymiarowych zacisków i ograniczników - mo liwoœæ ³¹czenia z innymi elementami dociskowymi - umocowanie do sto³u za pomoc¹ 2 trzpieni PC - bardzo stabilne wykonanie Wysokoœæ: 200 mm 350 mm 700 mm 1000 mm 150 mm 100 mm j.w. 55 mm D D D D Ramie zacisku kompensacyjnego - wyrównanie poziomów - tylko w po³¹czeniu z kolumn¹ - moc zacisku ok. 20 kn - bardzo mocne wykonanie - przydatne w dociskaniu ciê szych elementów - szybkie i mocne dociskanie z du ym zakresem zmian wysokoœci - malowane proszkowo D mm 119 mm 55 mm 28 mm hartowane 55 mm Otwór systemowy Uniwersalny adapter innych systemów - mocny element ³¹cz¹cy do innych czêœci systemowych jak k¹towniki, dociski i zacisków za pomoc¹ trzpieni PC - wytrzyma³a konstrukcja (niewymagaj¹ca konserwacji) - hartowane D Otwór systemowy do jednoczesnego dociskania na kolumnie wspornej 182 mm 65 mm 65 mm 55 /28 mm Wszelkie zmiany zastrze one 28 29

30 Koñcówki magnetyczne - magnetyczna tuleja zaciskowa - samohamuj¹ca - z zintegrowanym magnesem trwa³ym pasuj¹cym do ka dego otworu systemowego - zastosowanie z/bez sprê onego powietrza - optymalne mocowanie i pozycjonowanie elementów na najmniejszej powierzchni roboczej - bardzo ³atwe przesuwanie elementów na poduszkach powietrznych - przesuwanie du ych p³yt poprzez oddzia³ywanie sprê onym powietrzem Komplet koñcówek magnetycznych z rozdzielaczem sprê. pow. Sk³adaj¹cy siê z: - rozdzielacza z rêcznym wentylem przystosowanym do 10 magnesów dociskowych - w zestawie 10 magnesów D28 - w zestawie pod³¹czenie do sprê onego powietrza - z wê em 20 m - specjalny klucz imbusowy D Rozga³êziacz z rêcznym wentylem - ³¹czenie magnesów zaciskowych z pomoc¹ wê a D Koñcówka magnetyczna D28 - moc udÿwigu 70 N D Specjalny klucz imbusowy - do ³atwego wyci¹gania magnesów z otworów systemowych D W¹ PA 6 x 4 x 1 niebieski od 1-50 m - dostêpny na zapytanie

31 Napinacz ³añcuchowy - adnych odkszta³ceñ elementów obrabianych poprzez równomierne roz³o enie si³y docisku - proste, szybkie dociskanie oraz zwalnianie poprzez prawy / lewy gwint na zamkniêciu zacisku Zacisk ³añcuchowy - komplet D równomierne roz³o enie si³y elementy s¹ rozci¹gniête punktowe przy³o enie si³y element bêdzie odkszta³cony idealne do nierównego i równego punktu nacisku Sk³adaj¹cy siê z: - 2 szt. trzpieni PC, gwint M16-1 szt. tuleja ³¹cz¹ca, gwint M16-1 szt. g³owica przegubowa z czopami mocuj¹cymi - 1 szt. g³owica przegubowa z hakami zaciskowymi i szybkoprzestawnym wrzecionem z gwintem lewym i prawym - 1 szt. klucz p³aski wielkoœæ SW10-3 szt. napinaczy ³añcuchowych w d³ugoœciach: 1m, 2m i 3m - 2 szt. zamkniêæ ³añcuchowych Wszelkie zmiany zastrze one

32 Koñcówka uchwytu zaciskowego - p³aska Stal czarna D Stal nierdzewna D Polyamid D b³yskawiczna mo liwoœæ wymiany bez koniecznoœci zastosowania narzêdzi lub wkrêtów - gumowy O-ring zapobiega wciskania siê brudu w obszar gwintu - wykonanie z ró nych materia³ów - idealne przyleganie do obrabianych elementów poprzez wy ³obienia - dociskanie rur okr¹g³ych i kwadratowych 25 mm 40 mm Stal czarna D Stal nierdzewna D Polyamid D Nowoœæ Koñcówka uchwytu zaciskowego - dwustronna - zastosowanie dwustronne D mm 40 mm Koñcówka uchwytu zaciskowego pó³kolista Stal czarna D Stal nierdzewna D Polyamid D b³yskawiczna mo liwoœæ wymiany bez zastosowania narzêdzi lub wkrêtów - gumowy O-ring zapobiega wciskania siê brudu w obszar gwintu - wykonanie z ró nych materia³ów - z kulk¹ specjalnie do dociskania profili naro nych - idealne przyleganie do elementów obrabianych Stal czarna Stal nierdzewna Polyamid D D D mm 35 mm Koñcówka uchwytu zaciskowego fi. 50 D Stal - przystawka do ró nego rodzaju elementów obrabianych 35 mm 50 mm Dysk lokuj¹cy - stosowane jako docisk lub podk³adka - mocowane za pomoc¹ trzpieni PC lub tulejki ³¹cz¹cej - regulowane bezstopniowo poprzez obrót mm mm 25 mm 75 / 100 mm D D

33 Mostki dociskowe - wiêcej jednoczesnych punktów docisku - dociskanie do ciê ko dostêpnych miejsc - jednoczesne dociskanie wielu elementów - dociskanie nierównych powierzchni poprzez wahad³owy kompensator - wymienne koñcówki - do mocowania na ka dej ga³ce - nadana forma bardzo stabilna Ga³ka mocuj¹ca (np.: uchwytów zaciskowych) Mostek dociskowy - 2 punkty dociskaj¹ce D Talerzyk oporowy wymienny Koñcówka przesuwna 170 mm 35 mm 35 mm 170 mm Hartowane Trzpieñ mostka - element ³¹cz¹cy pomiêdzy dwoma mostkami ³¹cz¹cymi, tulej¹ obrotow¹ i talerzykami oporowymi - mo liwe pod³¹czenie do innych czêœci systemu D x 15 mm Wszelkie zmiany zastrze one

34 Tuleja k¹towa 45 i 90 do uzyskania pochylenia 45 i 90 stopniowego w stosunku do otworów systemowych, z³¹czki s³u ¹ przede wszystkim mocowaniu elementów dociskaj¹cych z³¹czki mog¹ byæ przymocowane na sta³e z pomoc¹ trzpieni PC lub tulejek ³¹cz¹cych Tuleja 90 - zastosowanie jako docisk k¹towy D D³ugoœæ Szerokoœæ Otwór Odstêp osi 90 mm 55 mm 28 mm 50 mm* * = Raster systemowy Tuleja 45 D D³ugoœæ Szerokoœæ ø Waga 90 mm 50 mm 28 mm Dystans i k¹tomierz - pomiar k¹ta / odleg³oœci - mocowane w otworach systemowych - ³atwy, bezstopniowy pomiar obrabianego elementu - ustawianie k¹towników dociskowych i docisków D Odstêp Otwór mocuj¹cy Skala K¹t

35 Zaciski szybkomocuj¹ce - do szybkiego dociskania i mocowania przy u yciu ma³ej si³y - do czêœci seryjnych (krótki czas dociskania) - mocowane w ka dym otworze systemowym - na zapytanie dostêpne pneumatyczne / hydrauliczne komponenty dociskowe przesuwne Zacisk szybkomocuj¹cy pionowy - zakres dociskania 0-50 mm - z ³¹cznikiem i wkrêtem z ³bem sto kowym - do bezpoœredniego i nie poœredniego mocowania, poprzez uniwersalny docisk, bezstopniowo regulowane D Wkrêt z ³bem sto kowym D³ugoœæ Wysokoœæ Szerokoœæ Waga 200 mm 150 mm 50 mm ok. 0,6 kg Zacisk szybkomocuj¹cy poziomy - 30 mm przesuw - z ³¹cznikiem i z wkrêtem z ³bem sto kowym - do bezpoœredniego i nie poœredniego mocowania, poprzez uniwersalny docisk, bezstopniowo regulowane D Wkrêt z ³bem sto kowym D³ugoœæ Wysokoœæ Szerokoœæ Waga 200 mm 100 mm 50 mm ca. 0,7 kg Wkrêt z ³bem sto kowym Podstawa do monta u zacisku szybkomocuj¹cego D do mocowania z szybkozaciskami D³ugoœæ Wkrêt ø Odleg³oœæ otworów - M 6 40 x 28 mm 33 x 19 mm przesuw Zacisk szybkomocuj¹cy kolumnowy - bezstopniowa zmiana wysokoœci na rurze mm - mocowanie do ka dego otworu systemowego z pomoc¹ wkrêtu z ³bem wpuszczanym - regulowany bezstopniowo z pomoc¹ uniwersalnego docisku D Œruba z ³bem wpuszczanym D³ugoœæ Wysokoœæ Szerokoœæ Waga 350 mm 150 mm 50 mm ok. 1,8 kg Wszelkie zmiany zastrze one

36 Akcesoria System D28 System D16 Hak transportowy - do szybkiego prostego i pewnego transportu wszystkich ciê kich elementów systemu (np. sto³u) - mocowanie z pomoc¹ 2 trzpieni PC - malowane proszkowo - testowane przez DEKRA! D³ugoœæ Wysokoœæ Szerokoœæ Waga 200 mm 100 mm 150 mm ok. 4,6 kg D Szybkie przestawienie Klucz dynamometryczny - ustawiony na 70 Nm, do kontrolowanego mocowania trzpieni PC poprzez co nie zostan¹ one uszkodzone poprzez zbyt mocne ich dokrêcenie D D³ugoœæ Wysokoœæ Szerokoœæ Waga 320 mm 1/2 1/2 0,7 kg eb kulkowy Klucz imbus - do trzpieni PC - dobry dostêp poprzez kulkowy ³epek D mm SW 14 Szczotka fi. 28 mm - do czyszczenia otworów systemowych - z ochronnym kapturkiem D Otwór systemowy System D16 System D28 Szybkoz³¹cze Przy³¹cze uziemienia - pasuje do ka dego otworu systemowego procentowy kontakt, co przeciwdzia³a przegrzaniu kabla masowego - wysoki stopieñ dzia³ania efektywnoœæ - do kabli o œrednicy mm kwadratowych - do obci¹ eñ do 500 A - ³atwy i prosty monta - kompatybilny do standardowych kabli D Nowoœæ Klucz do trzpieni - przystosowany do trzpieni PC systemów D28 i D16 - do ³atwego wyjmowania trzpieni mocuj¹cych D

37 Noga od sto³u D ± 30 mm malowane proszkowo ³atwa regulacja stopek wahad³owych os³ona stopy - jako noga wspornikowa w po³¹czeniu z dystansowym k¹townikiem U - kszta³tnym D xxx od d³ugoœci 1 m - indywidualne d³ugoœci na zapytanie! - ³atwa regulacja 30 mm Noga od sto³u - teleskopowa D ±30 mm z gwintem, przesuw bezstopniowy zakres przesuwu 350 mm -do elastycznej zmiany wysokoœci sto³u roboczego - indywidualne d³ugoœci na zapytanie - rastrowanie w 50 mm odstêpach - ³atwa regulacja 30 mm Noga do sto³u z kó³kiem i hamulcem 650 ± 30 mm ko³o nastawne z hamulcem ko³o nastawne - moc udÿwigu max. 650 kg - indywidualne d³ugoœci na zapytanie - ³atwa regulacja 30 mm D D Œruby Noga od sto³u mocowana do pod³o a D ± 30 mm - do mocnego kotwiczenia zapobiegaj¹cemu przesuniêciom, naciskom (np. w przypadku zastosowania robota) - w zestawie wkrêty mocuj¹ce i kotwy - indywidualne d³ugoœci na zapytanie - ³atwa regulacja 30 mm Ko³ki zablokowany = pozycja robocza odblokowany = automatyczne wyrównanie Z³¹czka do monta u zestawu kó³ lub stopek wahad³owych Regulacja wysokoœci - automatyczna kompensacja ró nic pod³o a - gwarantowana jest w ten sposób równoœæ dociskanej powierzchni - suw wyrównuj¹cy 20 mm - do ró nej wielkoœci sto³ów D *** Regulacja szerokoœci sto³u Wszelkie zmiany zastrze one

38 Kamieñ - do czyszczenia powierzchni roboczych D Pompka - podciœnieniowy, solidnie wykonany - pojemnoœæ 1litr (bez sprayu) Pompka ze œrodkiem antyprzyczepnym - podciœnieniowy, solidnie wykonany - pojemnoœæ 1 litr D D UWAGA! Nie rozpuszczalny w wodzie Œrodek antyodpryskowy - buduje ochronn¹ pow³okê na czêœciach systemu przeciw odpryskom spawalniczym i zabrudzeniom D Zawartoœæ: 5 litrów UWAGA! Nie rozpuszczalny w wodzie Wózek pomocniczy - zapewnia porz¹dek i ³atwy przegl¹d narzêdzi - poprzez idealne sk³adowanie narzêdzi dociskowych wózek jest stabilny - do mocowania elementów wyposa enia - na tylnej stronie miejsce na max. 9 k¹towników D mm 650 mm 1050 mm nowoœæ Wózek pomocniczy kompaktowy - zapewnia porz¹dek i ³atwy przegl¹d narzêdzi - oszczêdnoœæ miejsca poprzez umiejscowienie pod sto³em roboczym 3D - wózek mo e byæ zamkniêty pod sto³em - narzêdzia zabezpieczone przed zabrudzeniem D mm 720 mm 600 mm

39 Formularz informacyjny i zamówieniowy dla sto³u D28 Wystarczy wype³niæ, skopiowaæ i wys³aæ do nas faxem lub poczt¹. (strona przygotowana do wysy³ki w kopercie DIN 6 - d³uga, z okienkiem) Zamawiaj¹cy Osoba kontaktowa Ulica Kod pocztowy / miasto Kraj Telefon Fax Zamówienie Zapytanie Szanowni Pañstwo! Szanowni Pañstwo! Niniejszym zamawiam Proszê o przes³anie informacji wymienione poni ej artyku³y dotycz¹cej ni ej wymienionych z pañstwa asortymentu artyku³ów. Tutaj odci¹æ Proszê o kontakt telefoniczny. Jesteœmy zainteresowani rozmow¹ handlow¹ podpis data piecz¹tka
