1 GTO-1001EZ/ GTO-751EZ/GTO-501EZ wzmacniacz basów niskich Polski PODRĘCZNIK UŻYTKOWNIKA

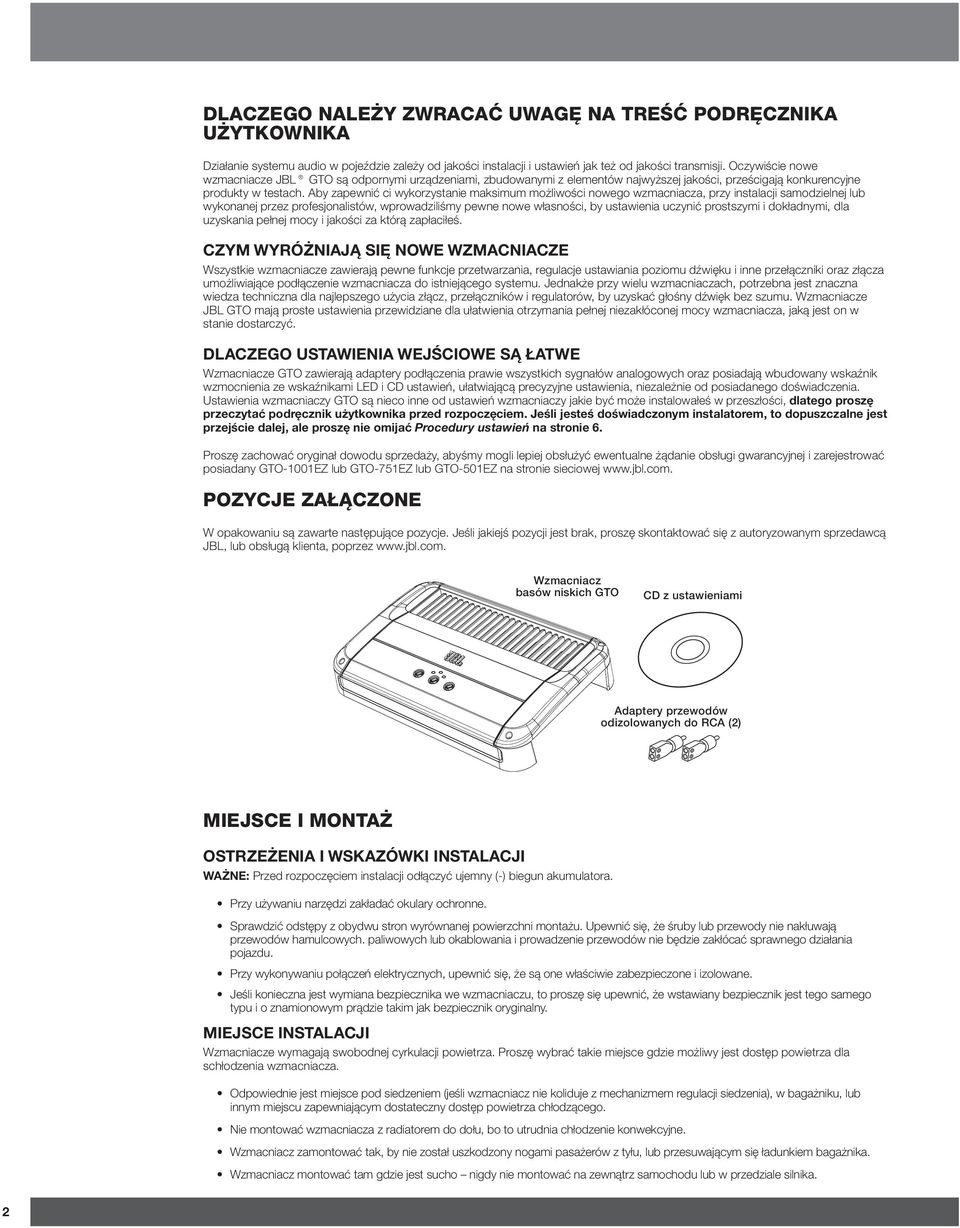

2 DLACZEGO NALEŻY ZWRACAĆ UWAGĘ NA TREŚĆ PODRĘCZNIKA UŻYTKOWNIKA Działanie systemu audio w pojeździe zależy od jakości instalacji i ustawień jak też od jakości transmisji. Oczywiście nowe wzmacniacze JBL GTO są odpornymi urządzeniami, zbudowanymi z elementów najwyższej jakości, prześcigają konkurencyjne produkty w testach. Aby zapewnić ci wykorzystanie maksimum możliwości nowego wzmacniacza, przy instalacji samodzielnej lub wykonanej przez profesjonalistów, wprowadziliśmy pewne nowe własności, by ustawienia uczynić prostszymi i dokładnymi, dla uzyskania pełnej mocy i jakości za którą zapłaciłeś. CZYM WYRÓŻNIAJĄ SIĘ NOWE WZMACNIACZE Wszystkie wzmacniacze zawierają pewne funkcje przetwarzania, regulacje ustawiania poziomu dźwięku i inne przełączniki oraz złącza umożliwiające podłączenie wzmacniacza do istniejącego systemu. Jednakże przy wielu wzmacniaczach, potrzebna jest znaczna wiedza techniczna dla najlepszego użycia złącz, przełączników i regulatorów, by uzyskać głośny dźwięk bez szumu. Wzmacniacze JBL GTO mają proste ustawienia przewidziane dla ułatwienia otrzymania pełnej niezakłóconej mocy wzmacniacza, jaką jest on w stanie dostarczyć. DLACZEGO USTAWIENIA WEJŚCIOWE SĄ ŁATWE Wzmacniacze GTO zawierają adaptery podłączenia prawie wszystkich sygnałów analogowych oraz posiadają wbudowany wskaźnik wzmocnienia ze wskaźnikami LED i CD ustawień, ułatwiającą precyzyjne ustawienia, niezależnie od posiadanego doświadczenia. Ustawienia wzmacniaczy GTO są nieco inne od ustawień wzmacniaczy jakie być może instalowałeś w przeszłości, dlatego proszę przeczytać podręcznik użytkownika przed rozpoczęciem. Jeśli jesteś doświadczonym instalatorem, to dopuszczalne jest przejście dalej, ale proszę nie omijać Procedury ustawień na stronie 6. Proszę zachować oryginał dowodu sprzedaży, abyśmy mogli lepiej obsłużyć ewentualne żądanie obsługi gwarancyjnej i zarejestrować posiadany GTO-1001EZ lub GTO-751EZ lub GTO-501EZ na stronie sieciowej POZYCJE ZAŁĄCZONE W opakowaniu są zawarte następujące pozycje. Jeśli jakiejś pozycji jest brak, proszę skontaktować się z autoryzowanym sprzedawcą JBL, lub obsługą klienta, poprzez Wzmacniacz basów niskich GTO CD z ustawieniami Adaptery przewodów odizolowanych do RCA (2) MIEJSCE I MONTAŻ OSTRZEŻENIA I WSKAZÓWKI INSTALACJI WAŻNE: Przed rozpoczęciem instalacji odłączyć ujemny (-) biegun akumulatora. Przy używaniu narzędzi zakładać okulary ochronne. Sprawdzić odstępy z obydwu stron wyrównanej powierzchni montażu. Upewnić się, że śruby lub przewody nie nakłuwają przewodów hamulcowych. paliwowych lub okablowania i prowadzenie przewodów nie będzie zakłócać sprawnego działania pojazdu. Przy wykonywaniu połączeń elektrycznych, upewnić się, że są one właściwie zabezpieczone i izolowane. Jeśli konieczna jest wymiana bezpiecznika we wzmacniaczu, to proszę się upewnić, że wstawiany bezpiecznik jest tego samego typu i o znamionowym prądzie takim jak bezpiecznik oryginalny. MIEJSCE INSTALACJI Wzmacniacze wymagają swobodnej cyrkulacji powietrza. Proszę wybrać takie miejsce gdzie możliwy jest dostęp powietrza dla schłodzenia wzmacniacza. Odpowiednie jest miejsce pod siedzeniem (jeśli wzmacniacz nie koliduje z mechanizmem regulacji siedzenia), w bagażniku, lub innym miejscu zapewniającym dostateczny dostęp powietrza chłodzącego. Nie montować wzmacniacza z radiatorem do dołu, bo to utrudnia chłodzenie konwekcyjne. Wzmacniacz zamontować tak, by nie został uszkodzony nogami pasażerów z tyłu, lub przesuwającym się ładunkiem bagażnika. Wzmacniacz montować tam gdzie jest sucho nigdy nie montować na zewnątrz samochodu lub w przedziale silnika. 2

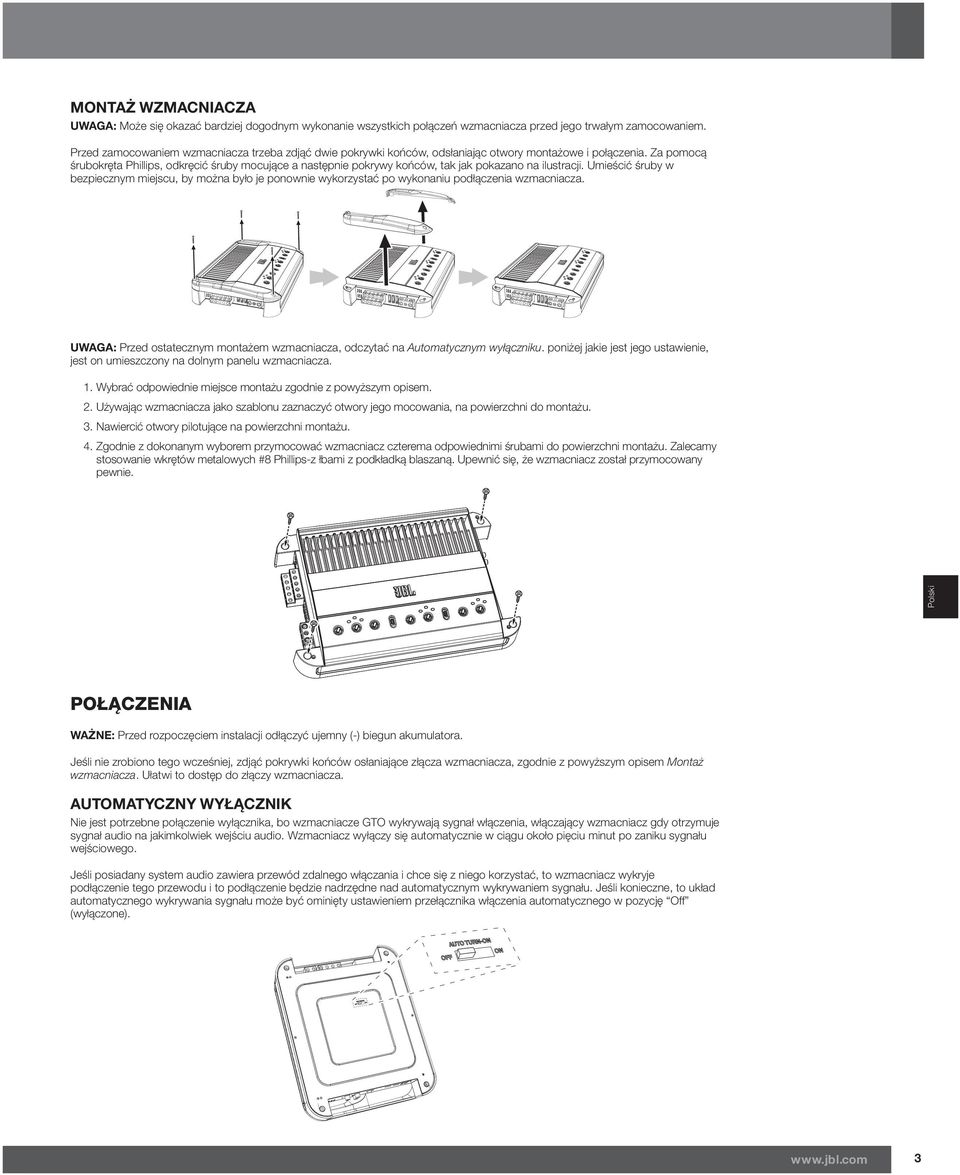

3 MONTAŻ WZMACNIACZA UWAGA: Może się okazać bardziej dogodnym wykonanie wszystkich połączeń wzmacniacza przed jego trwałym zamocowaniem. Przed zamocowaniem wzmacniacza trzeba zdjąć dwie pokrywki końców, odsłaniając otwory montażowe i połączenia. Za pomocą śrubokręta Phillips, odkręcić śruby mocujące a następnie pokrywy końców, tak jak pokazano na ilustracji. Umieścić śruby w bezpiecznym miejscu, by można było je ponownie wykorzystać po wykonaniu podłączenia wzmacniacza. UWAGA: Przed ostatecznym montażem wzmacniacza, odczytać na Automatycznym wyłączniku. poniżej jakie jest jego ustawienie, jest on umieszczony na dolnym panelu wzmacniacza. 1. Wybrać odpowiednie miejsce montażu zgodnie z powyższym opisem. 2. Używając wzmacniacza jako szablonu zaznaczyć otwory jego mocowania, na powierzchni do montażu. 3. Nawiercić otwory pilotujące na powierzchni montażu. 4. Zgodnie z dokonanym wyborem przymocować wzmacniacz czterema odpowiednimi śrubami do powierzchni montażu. Zalecamy stosowanie wkrętów metalowych #8 Phillips-z łbami z podkładką blaszaną. Upewnić się, że wzmacniacz został przymocowany pewnie. Polski POŁĄCZENIA WAŻNE: Przed rozpoczęciem instalacji odłączyć ujemny (-) biegun akumulatora. Jeśli nie zrobiono tego wcześniej, zdjąć pokrywki końców osłaniające złącza wzmacniacza, zgodnie z powyższym opisem Montaż wzmacniacza. Ułatwi to dostęp do złączy wzmacniacza. AUTOMATYCZNY WYŁĄCZNIK Nie jest potrzebne połączenie wyłącznika, bo wzmacniacze GTO wykrywają sygnał włączenia, włączający wzmacniacz gdy otrzymuje sygnał audio na jakimkolwiek wejściu audio. Wzmacniacz wyłączy się automatycznie w ciągu około pięciu minut po zaniku sygnału wejściowego. Jeśli posiadany system audio zawiera przewód zdalnego włączania i chce się z niego korzystać, to wzmacniacz wykryje podłączenie tego przewodu i to podłączenie będzie nadrzędne nad automatycznym wykrywaniem sygnału. Jeśli konieczne, to układ automatycznego wykrywania sygnału może być ominięty ustawieniem przełącznika włączenia automatycznego w pozycję Off (wyłączone). 3

4 PODŁĄCZENIE ZASILANIA I MASY Wzmacniacze basów niskich mogą dostarczać bardzo dużą moc i wymagają odpornego oraz niezawodnego podłączenia do systemu elektrycznego pojazdu, by jego działanie było optymalne. STOSOWANIE ZŁĄCZ Wzmacniacze basów niskich GTO stosują ten sam typ terminali śrubowych dla zasilania i podłączenia głośnika. Ten typ terminala, łatwy w użyciu, pozwala na znakomite przesyłanie prądu i umożliwia łatwe podłączenie przewodów o dużych przekrojach. Przy używaniu złącza, należy stosować śrubokręt Phillips dla odkręcenia śrub złącza, wsunąć odizolowany przewód i dokręcić śrubę mocującą przewód w złączu. Podłączenie masy Odkręcić śrubę Wsunąć przewód Dokręcić śrubę Podłączyć przewód (minimum 6AWG 13,2mm 2 dla GTO-1001EZ; minimum 8AWG 8,4mm 2 dla GTO-751EZ i GTO 501EZ) z terminalu wzmacniacza GND bezpośrednio do pewnego punktu podwozia pojazdu. Dla dobrego podłączenia stosować papier ścierny do oczyszczenia z wszelkiej farby powierzchni metalowej w tym miejscu podwozia. Stosować podkładkę gwiaździstą do zamocowania przewodu w tym miejscu. Złącza zasilania - Jednostka główna systemu audio Zdalne włączenie (opcjonalne) > #18 AWG (0.82mm 2 ) Przewód +12V 120A Bezpiecznik (GTO-1001EZ) 80A Bezpiecznik (GTO-751EZ) 50A Bezpiecznik (GTO-501EZ) 18" (46cm) > #6AWG (13.2mm 2 ) Przewód GTO-1001EZ > #8AWG (8.4mm 2 ) Przewód GTO-751EZ/ GTO-501EZ Połączenie z masą podwozia (goły metal) > #6AWG (13.2mm 2 ) Przewód GTO-1001EZ > #8AWG (8.4mm 2 ) Przewód GTO-751EZ/ GTO-501EZ 4

5 Podłączenie zasilania 1. Podłączyć przewód (minimum 6AWG 13,2mm 2 dla GTO-1001EZ; minimum 8AWG 8,4mm 2 dla GTO-751EZ i GTO-501EZ) bezpośrednio do terminala akumulatora (+). 2. Zainstalować uchwyt bezpiecznika 120A dla (GTO-1001EZ), dla bezpiecznika 80A (GTO-751EZ) lub 50A dla (GTO-501EZ) na tym przewodzie w odległości 18 (46cm) od terminala akumulatora (+). Nie instalować na razie bezpiecznika w uchwycie. 3. Poprowadzić ten przewód do miejsca wzmacniacza i podłączyć do terminala +12V. Proszę pamiętać o stosowaniu odpowiednich przepustów, gdy przewody przechodzą przez ścianę lub inna blachę. WAŻNE: Nieodpowiednie zabezpieczenie przewodu dodatniego przed możliwym uszkodzeniem może skutkować pożarem pojazdu. 4. Po zakończeniu instalacji przewodu i jego podłączeniu, zainstalować odpowiedni bezpiecznik w oprawce zainstalowanej przy akumulatorze. (GTO-1001EZ = bezpiecznik 120A; GTO-751EZ = bezpiecznik 80A; GTO-501EZ = bezpiecznik 50A). PODŁĄCZENIA Głośnik basów niskich Podłączyć głośnik basów niskich do zacisków Sub (+) i ( ). Wzmacniacz basów niskich GTO - Głośnik basów niskich Polski Zawsze łączyć terminal (+) wzmacniacza z terminalem (+) głośnika a terminal (-) wzmacniacza z terminalem (-) głośnika. WAŻNE: Upewnić się, że nieizolowane przewody (+) i ( ) nie stykają się ze sobą przy terminalach wzmacniacza i głośnika Zwarcie przewodów może uszkodzić wzmacniacz. UWAGA: Minimalna impedancja głośnika w pracy stereo wynosi 2 omy. Minimalna impedancja głośnika w pracy mostkowej wynosi 4 omy. Minimalna impedancja głośnika basów niskich wynosi 2 omy. 5

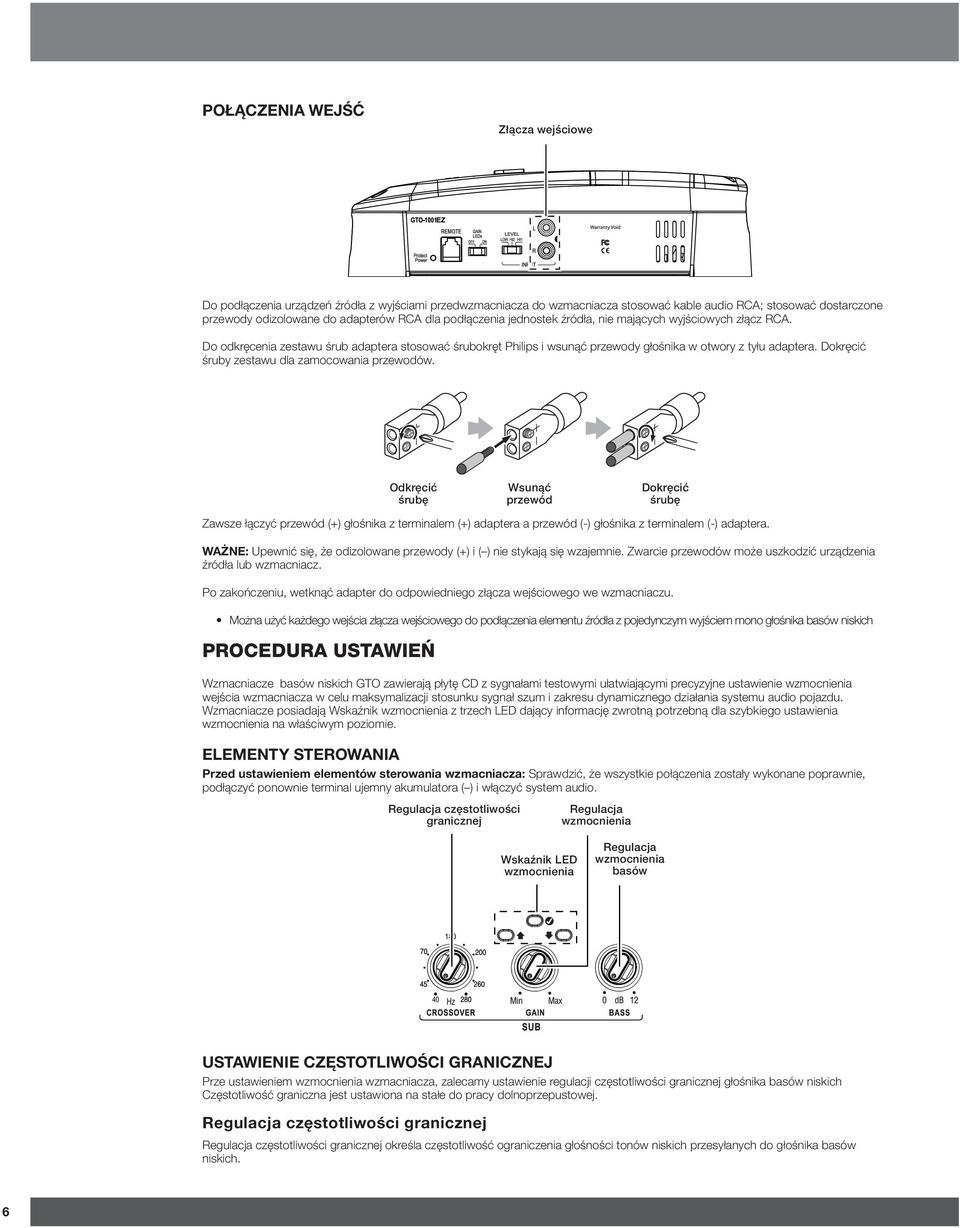

6 POŁĄCZENIA WEJŚĆ Złącza wejściowe Do podłączenia urządzeń źródła z wyjściami przedwzmacniacza do wzmacniacza stosować kable audio RCA; stosować dostarczone przewody odizolowane do adapterów RCA dla podłączenia jednostek źródła, nie mających wyjściowych złącz RCA. Do odkręcenia zestawu śrub adaptera stosować śrubokręt Philips i wsunąć przewody głośnika w otwory z tyłu adaptera. Dokręcić śruby zestawu dla zamocowania przewodów. Odkręcić śrubę Wsunąć przewód Dokręcić śrubę Zawsze łączyć przewód (+) głośnika z terminalem (+) adaptera a przewód (-) głośnika z terminalem (-) adaptera. WAŻNE: Upewnić się, że odizolowane przewody (+) i ( ) nie stykają się wzajemnie. Zwarcie przewodów może uszkodzić urządzenia źródła lub wzmacniacz. Po zakończeniu, wetknąć adapter do odpowiedniego złącza wejściowego we wzmacniaczu. Można użyć każdego wejścia złącza wejściowego do podłączenia elementu źródła z pojedynczym wyjściem mono głośnika basów niskich PROCEDURA USTAWIEŃ Wzmacniacze basów niskich GTO zawierają płytę CD z sygnałami testowymi ułatwiającymi precyzyjne ustawienie wzmocnienia wejścia wzmacniacza w celu maksymalizacji stosunku sygnał szum i zakresu dynamicznego działania systemu audio pojazdu. Wzmacniacze posiadają Wskaźnik wzmocnienia z trzech LED dający informację zwrotną potrzebną dla szybkiego ustawienia wzmocnienia na właściwym poziomie. ELEMENTY STEROWANIA Przed ustawieniem elementów sterowania wzmacniacza: Sprawdzić, że wszystkie połączenia zostały wykonane poprawnie, podłączyć ponownie terminal ujemny akumulatora ( ) i włączyć system audio. Regulacja częstotliwości granicznej Regulacja wzmocnienia Wskaźnik LED wzmocnienia Regulacja wzmocnienia basów USTAWIENIE CZĘSTOTLIWOŚCI GRANICZNEJ Prze ustawieniem wzmocnienia wzmacniacza, zalecamy ustawienie regulacji częstotliwości granicznej głośnika basów niskich Częstotliwość graniczna jest ustawiona na stałe do pracy dolnoprzepustowej. Regulacja częstotliwości granicznej Regulacja częstotliwości granicznej określa częstotliwość ograniczenia głośności tonów niskich przesyłanych do głośnika basów niskich. 6

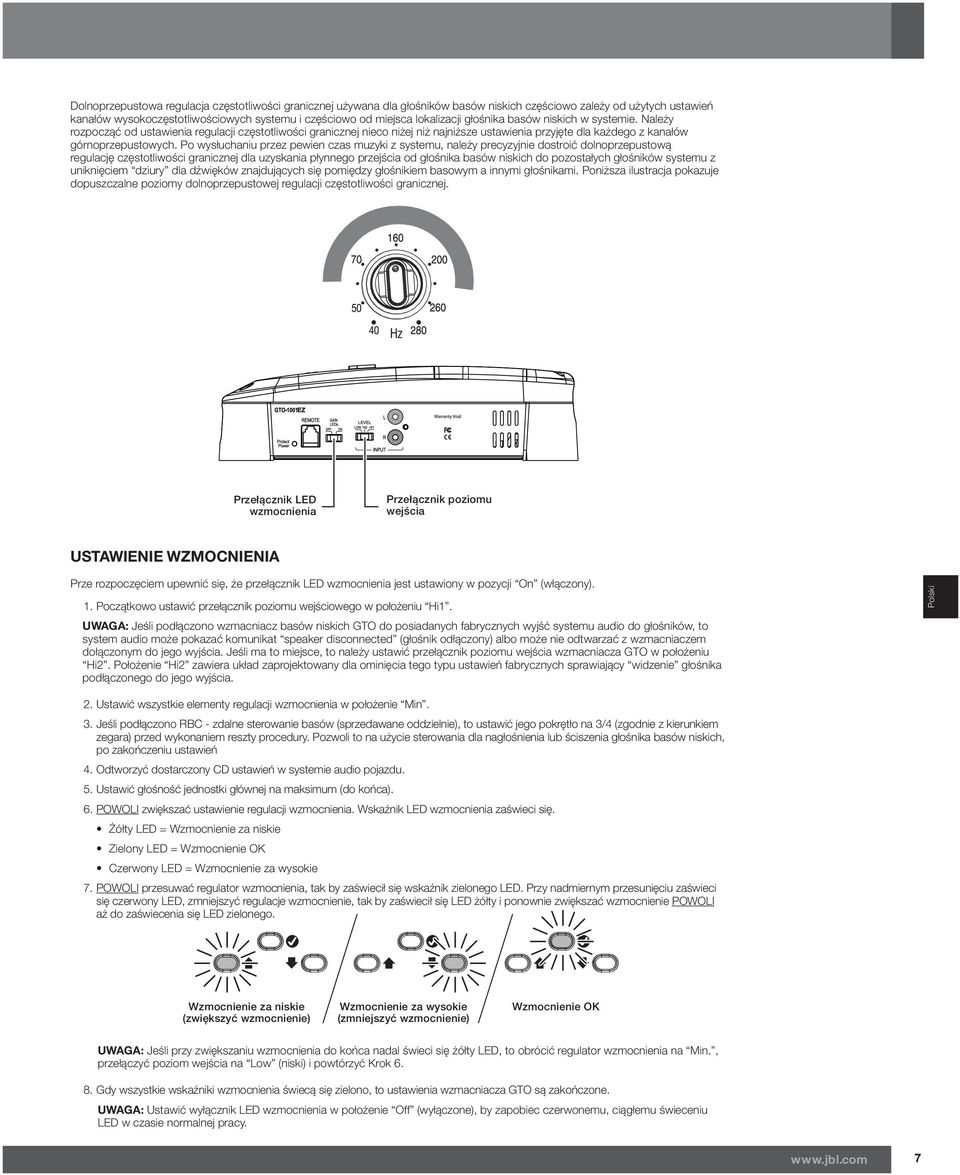

7 Dolnoprzepustowa regulacja częstotliwości granicznej używana dla głośników basów niskich częściowo zależy od użytych ustawień kanałów wysokoczęstotliwościowych systemu i częściowo od miejsca lokalizacji głośnika basów niskich w systemie. Należy rozpocząć od ustawienia regulacji częstotliwości granicznej nieco niżej niż najniższe ustawienia przyjęte dla każdego z kanałów górnoprzepustowych. Po wysłuchaniu przez pewien czas muzyki z systemu, należy precyzyjnie dostroić dolnoprzepustową regulację częstotliwości granicznej dla uzyskania płynnego przejścia od głośnika basów niskich do pozostałych głośników systemu z uniknięciem dziury dla dźwięków znajdujących się pomiędzy głośnikiem basowym a innymi głośnikami. Poniższa ilustracja pokazuje dopuszczalne poziomy dolnoprzepustowej regulacji częstotliwości granicznej. Przełącznik LED wzmocnienia Przełącznik poziomu wejścia USTAWIENIE WZMOCNIENIA Prze rozpoczęciem upewnić się, że przełącznik LED wzmocnienia jest ustawiony w pozycji On (włączony). 1. Początkowo ustawić przełącznik poziomu wejściowego w położeniu Hi1. UWAGA: Jeśli podłączono wzmacniacz basów niskich GTO do posiadanych fabrycznych wyjść systemu audio do głośników, to system audio może pokazać komunikat speaker disconnected (głośnik odłączony) albo może nie odtwarzać z wzmacniaczem dołączonym do jego wyjścia. Jeśli ma to miejsce, to należy ustawić przełącznik poziomu wejścia wzmacniacza GTO w położeniu Hi2. Położenie Hi2 zawiera układ zaprojektowany dla ominięcia tego typu ustawień fabrycznych sprawiający widzenie głośnika podłączonego do jego wyjścia. Polski 2. Ustawić wszystkie elementy regulacji wzmocnienia w położenie Min. 3. Jeśli podłączono RBC - zdalne sterowanie basów (sprzedawane oddzielnie), to ustawić jego pokrętło na 3/4 (zgodnie z kierunkiem zegara) przed wykonaniem reszty procedury. Pozwoli to na użycie sterowania dla nagłośnienia lub ściszenia głośnika basów niskich, po zakończeniu ustawień 4. Odtworzyć dostarczony CD ustawień w systemie audio pojazdu. 5. Ustawić głośność jednostki głównej na maksimum (do końca). 6. POWOLI zwiększać ustawienie regulacji wzmocnienia. Wskaźnik LED wzmocnienia zaświeci się. Żółty LED = Wzmocnienie za niskie Zielony LED = Wzmocnienie OK Czerwony LED = Wzmocnienie za wysokie 7. POWOLI przesuwać regulator wzmocnienia, tak by zaświecił się wskaźnik zielonego LED. Przy nadmiernym przesunięciu zaświeci się czerwony LED, zmniejszyć regulacje wzmocnienie, tak by zaświecił się LED żółty i ponownie zwiększać wzmocnienie POWOLI aż do zaświecenia się LED zielonego. Wzmocnienie za niskie (zwiększyć wzmocnienie) Wzmocnienie za wysokie (zmniejszyć wzmocnienie) Wzmocnienie OK UWAGA: Jeśli przy zwiększaniu wzmocnienia do końca nadal świeci się żółty LED, to obrócić regulator wzmocnienia na Min., przełączyć poziom wejścia na Low (niski) i powtórzyć Krok Gdy wszystkie wskaźniki wzmocnienia świecą się zielono, to ustawienia wzmacniacza GTO są zakończone. UWAGA: Ustawić wyłącznik LED wzmocnienia w położenie Off (wyłączone), by zapobiec czerwonemu, ciągłemu świeceniu LED w czasie normalnej pracy. 7

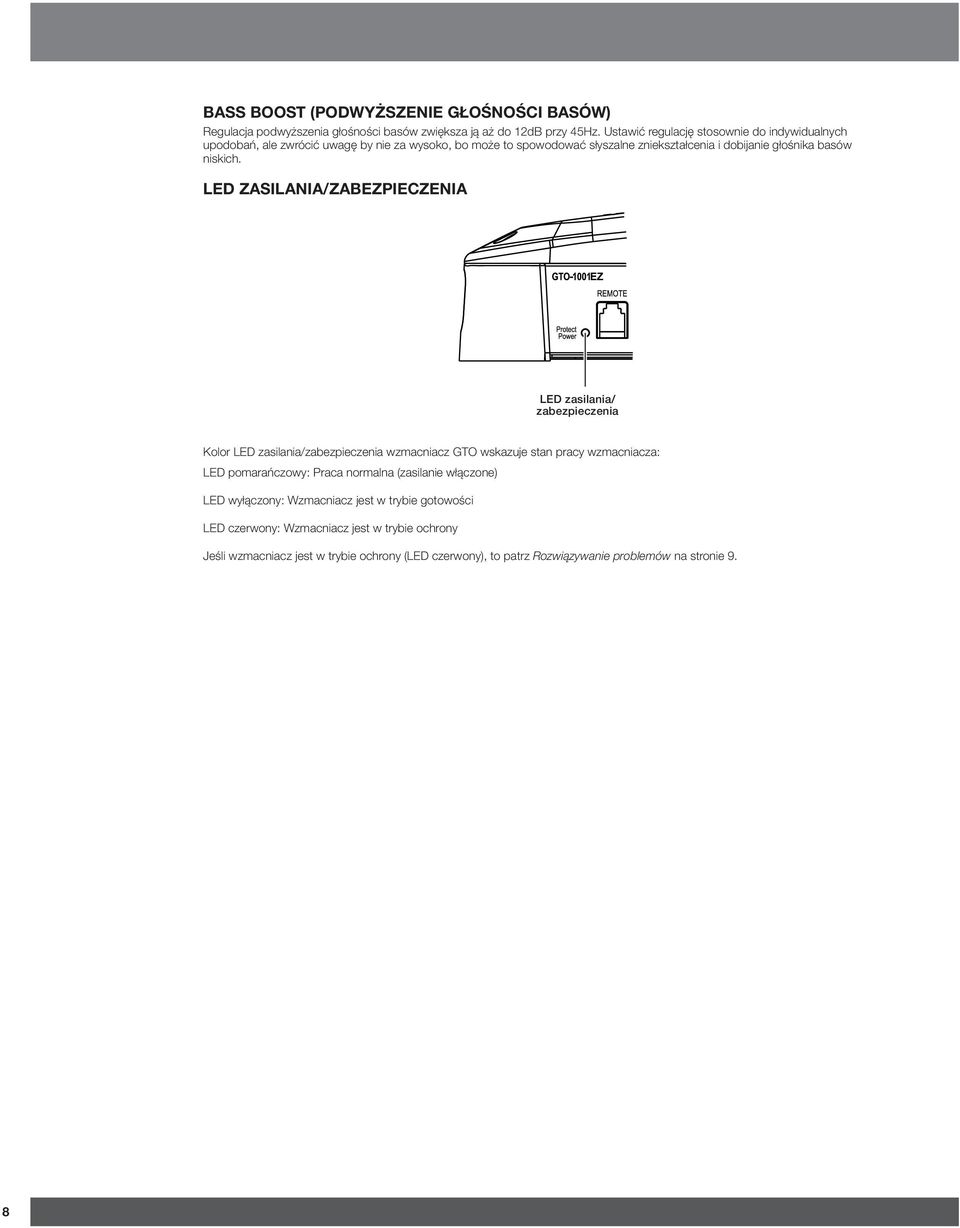

8 BASS BOOST (podwyższenie głośności basów) Regulacja podwyższenia głośności basów zwiększa ją aż do 12dB przy 45Hz. Ustawić regulację stosownie do indywidualnych upodobań, ale zwrócić uwagę by nie za wysoko, bo może to spowodować słyszalne zniekształcenia i dobijanie głośnika basów niskich. LED ZASILANIA/ZABEZPIECZENIA LED zasilania/ zabezpieczenia Kolor LED zasilania/zabezpieczenia wzmacniacz GTO wskazuje stan pracy wzmacniacza: LED pomarańczowy: Praca normalna (zasilanie włączone) LED wyłączony: Wzmacniacz jest w trybie gotowości LED czerwony: Wzmacniacz jest w trybie ochrony Jeśli wzmacniacz jest w trybie ochrony (LED czerwony), to patrz Rozwiązywanie problemów na stronie 9. 8

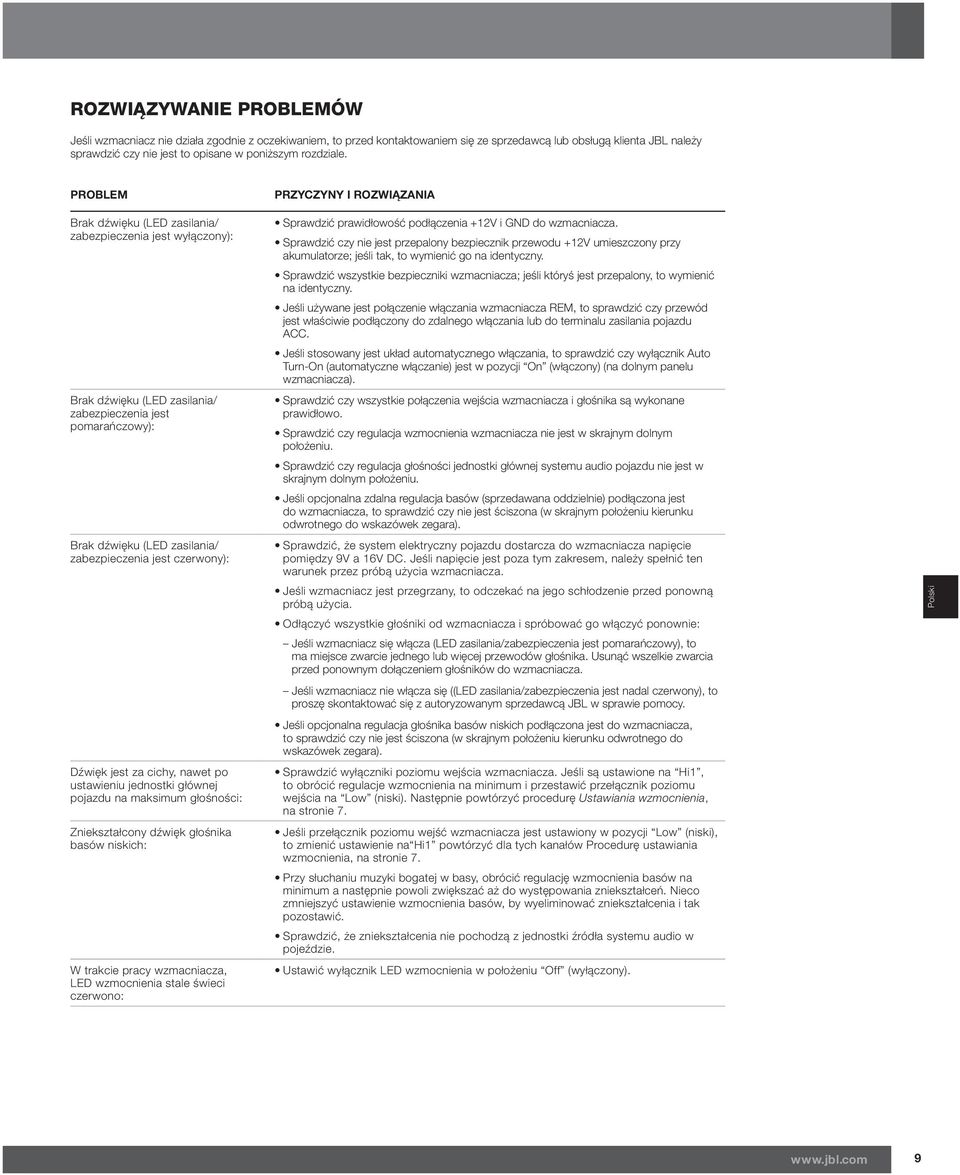

9 ROZWIĄZYWANIE PROBLEMÓW Jeśli wzmacniacz nie działa zgodnie z oczekiwaniem, to przed kontaktowaniem się ze sprzedawcą lub obsługą klienta JBL należy sprawdzić czy nie jest to opisane w poniższym rozdziale. Problem PRZYCZYNY I ROZWIĄZANIA Brak dźwięku (LED zasilania/ zabezpieczenia jest wyłączony): Brak dźwięku (LED zasilania/ zabezpieczenia jest pomarańczowy): Brak dźwięku (LED zasilania/ zabezpieczenia jest czerwony): Dźwięk jest za cichy, nawet po ustawieniu jednostki głównej pojazdu na maksimum głośności: Zniekształcony dźwięk głośnika basów niskich: W trakcie pracy wzmacniacza, LED wzmocnienia stale świeci czerwono: Sprawdzić prawidłowość podłączenia +12V i GND do wzmacniacza. Sprawdzić czy nie jest przepalony bezpiecznik przewodu +12V umieszczony przy akumulatorze; jeśli tak, to wymienić go na identyczny. Sprawdzić wszystkie bezpieczniki wzmacniacza; jeśli któryś jest przepalony, to wymienić na identyczny. Jeśli używane jest połączenie włączania wzmacniacza REM, to sprawdzić czy przewód jest właściwie podłączony do zdalnego włączania lub do terminalu zasilania pojazdu ACC. Jeśli stosowany jest układ automatycznego włączania, to sprawdzić czy wyłącznik Auto Turn-On (automatyczne włączanie) jest w pozycji On (włączony) (na dolnym panelu wzmacniacza). Sprawdzić czy wszystkie połączenia wejścia wzmacniacza i głośnika są wykonane prawidłowo. Sprawdzić czy regulacja wzmocnienia wzmacniacza nie jest w skrajnym dolnym położeniu. Sprawdzić czy regulacja głośności jednostki głównej systemu audio pojazdu nie jest w skrajnym dolnym położeniu. Jeśli opcjonalna zdalna regulacja basów (sprzedawana oddzielnie) podłączona jest do wzmacniacza, to sprawdzić czy nie jest ściszona (w skrajnym położeniu kierunku odwrotnego do wskazówek zegara). Sprawdzić, że system elektryczny pojazdu dostarcza do wzmacniacza napięcie pomiędzy 9V a 16V DC. Jeśli napięcie jest poza tym zakresem, należy spełnić ten warunek przez próbą użycia wzmacniacza. Jeśli wzmacniacz jest przegrzany, to odczekać na jego schłodzenie przed ponowną próbą użycia. Odłączyć wszystkie głośniki od wzmacniacza i spróbować go włączyć ponownie: Jeśli wzmacniacz się włącza (LED zasilania/zabezpieczenia jest pomarańczowy), to ma miejsce zwarcie jednego lub więcej przewodów głośnika. Usunąć wszelkie zwarcia przed ponownym dołączeniem głośników do wzmacniacza. Jeśli wzmacniacz nie włącza się ((LED zasilania/zabezpieczenia jest nadal czerwony), to proszę skontaktować się z autoryzowanym sprzedawcą JBL w sprawie pomocy. Jeśli opcjonalna regulacja głośnika basów niskich podłączona jest do wzmacniacza, to sprawdzić czy nie jest ściszona (w skrajnym położeniu kierunku odwrotnego do wskazówek zegara). Sprawdzić wyłączniki poziomu wejścia wzmacniacza. Jeśli są ustawione na Hi1, to obrócić regulacje wzmocnienia na minimum i przestawić przełącznik poziomu wejścia na Low (niski). Następnie powtórzyć procedurę Ustawiania wzmocnienia, na stronie 7. Jeśli przełącznik poziomu wejść wzmacniacza jest ustawiony w pozycji Low (niski), to zmienić ustawienie na Hi1 powtórzyć dla tych kanałów Procedurę ustawiania wzmocnienia, na stronie 7. Przy słuchaniu muzyki bogatej w basy, obrócić regulację wzmocnienia basów na minimum a następnie powoli zwiększać aż do występowania zniekształceń. Nieco zmniejszyć ustawienie wzmocnienia basów, by wyeliminować zniekształcenia i tak pozostawić. Sprawdzić, że zniekształcenia nie pochodzą z jednostki źródła systemu audio w pojeździe. Ustawić wyłącznik LED wzmocnienia w położeniu Off (wyłączony). Polski 9

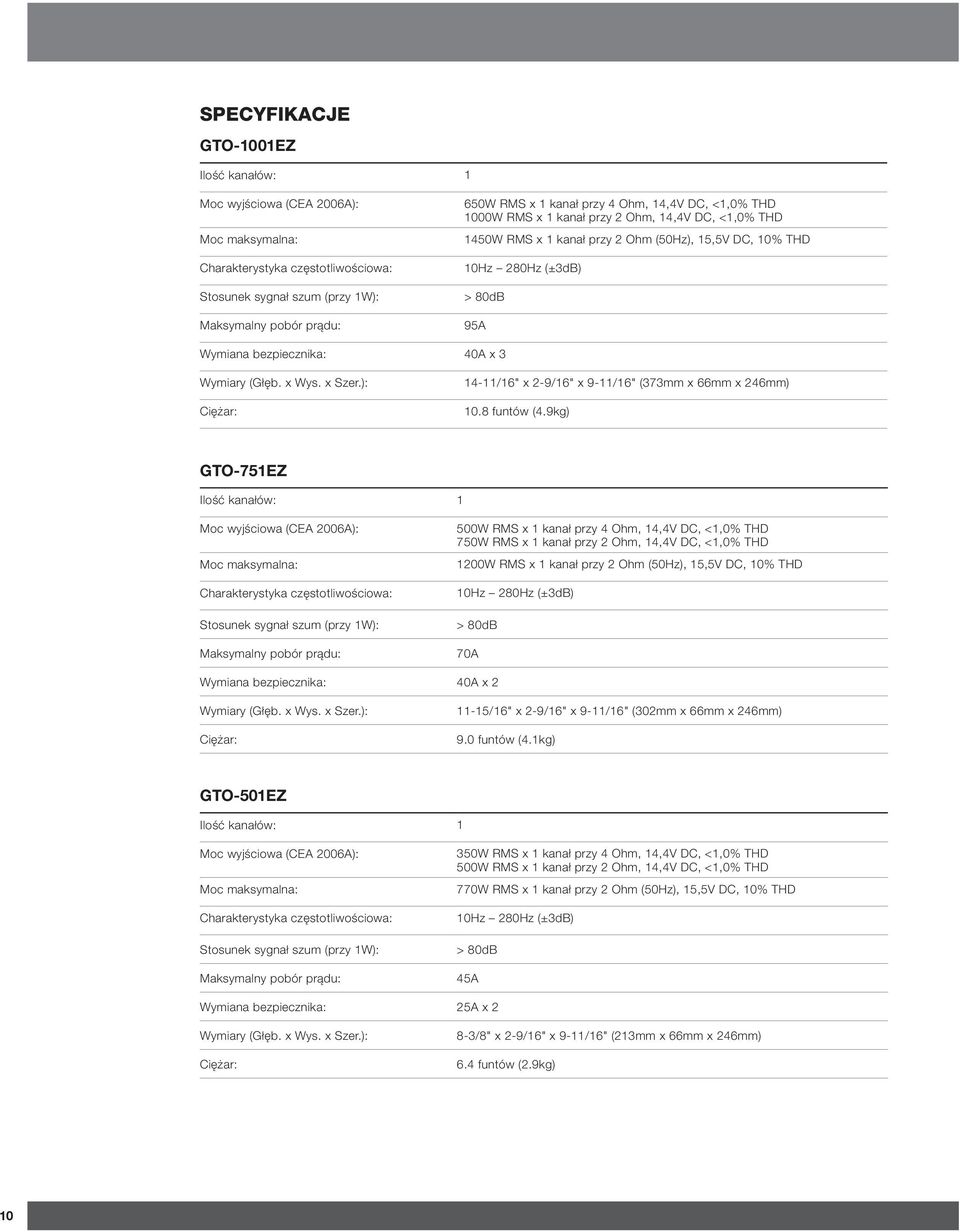

10 SPECYFIKACJE GTO-1001EZ Ilość kanałów: 1 Moc wyjściowa (CEA 2006A): Moc maksymalna: Charakterystyka częstotliwościowa: Stosunek sygnał szum (przy 1W): Maksymalny pobór prądu: 650W RMS x 1 kanał przy 4 Ohm, 14,4V DC, <1,0% THD 1000W RMS x 1 kanał przy 2 Ohm, 14,4V DC, <1,0% THD 1450W RMS x 1 kanał przy 2 Ohm (50Hz), 15,5V DC, 10% THD 10Hz 280Hz (±3dB) > 80dB 95A Wymiana bezpiecznika: 40A x 3 Wymiary (Głęb. x Wys. x Szer.): Ciężar: 14-11/16" x 2-9/16" x 9-11/16" (373mm x 66mm x 246mm) 10.8 funtów (4.9kg) GTO-751EZ Ilość kanałów: 1 Moc wyjściowa (CEA 2006A): Moc maksymalna: Charakterystyka częstotliwościowa: Stosunek sygnał szum (przy 1W): Maksymalny pobór prądu: 500W RMS x 1 kanał przy 4 Ohm, 14,4V DC, <1,0% THD 750W RMS x 1 kanał przy 2 Ohm, 14,4V DC, <1,0% THD 1200W RMS x 1 kanał przy 2 Ohm (50Hz), 15,5V DC, 10% THD 10Hz 280Hz (±3dB) > 80dB 70A Wymiana bezpiecznika: 40A x 2 Wymiary (Głęb. x Wys. x Szer.): Ciężar: 11-15/16" x 2-9/16" x 9-11/16" (302mm x 66mm x 246mm) 9.0 funtów (4.1kg) GTO-501EZ Ilość kanałów: 1 Moc wyjściowa (CEA 2006A): Moc maksymalna: Charakterystyka częstotliwościowa: Stosunek sygnał szum (przy 1W): Maksymalny pobór prądu: 350W RMS x 1 kanał przy 4 Ohm, 14,4V DC, <1,0% THD 500W RMS x 1 kanał przy 2 Ohm, 14,4V DC, <1,0% THD 770W RMS x 1 kanał przy 2 Ohm (50Hz), 15,5V DC, 10% THD 10Hz 280Hz (±3dB) > 80dB 45A Wymiana bezpiecznika: 25A x 2 Wymiary (Głęb. x Wys. x Szer.): Ciężar: 8-3/8" x 2-9/16" x 9-11/16" (213mm x 66mm x 246mm) 6.4 funtów (2.9kg) 10
