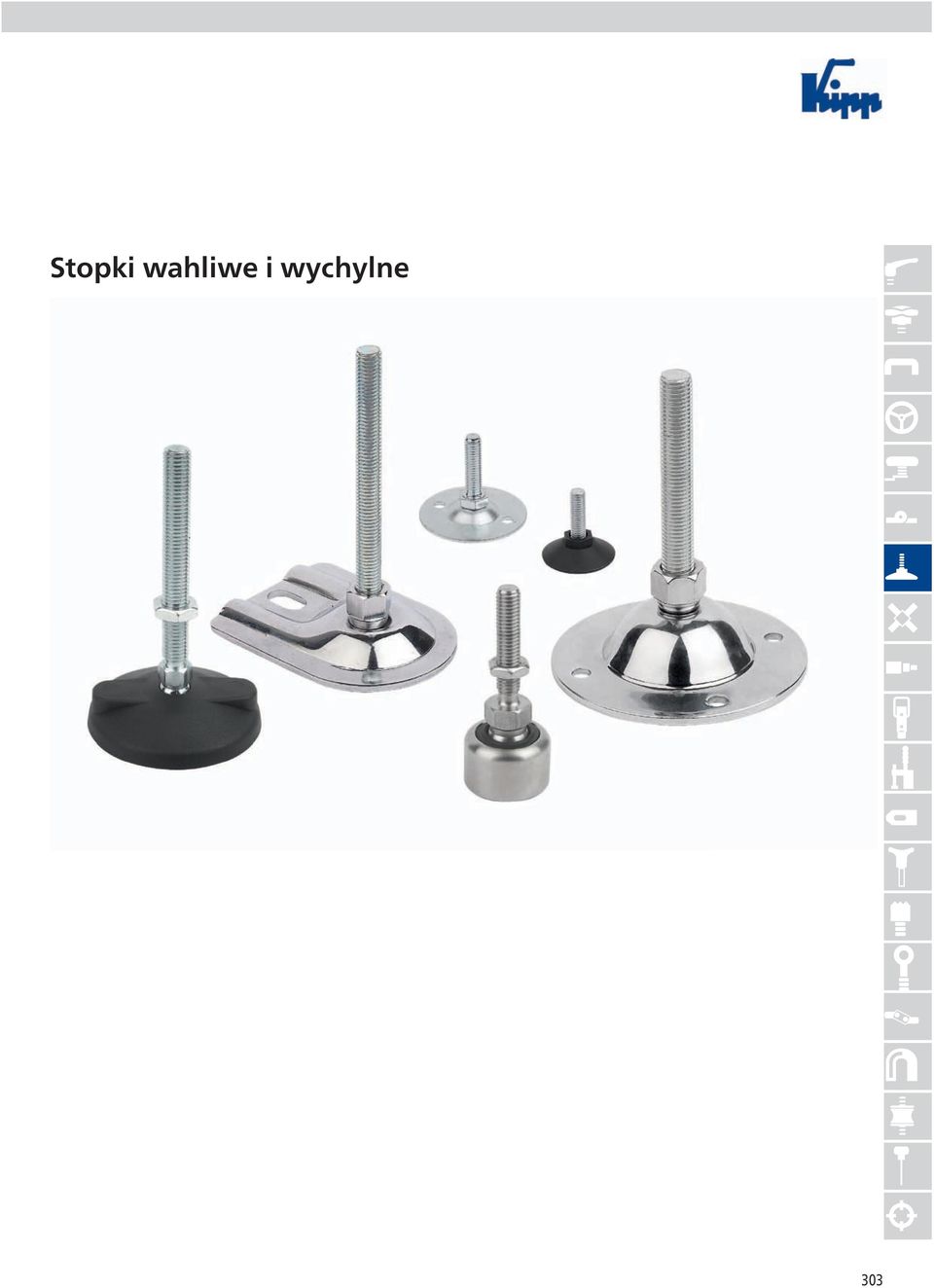

Stopki wahliwe i wychylne

Transkrypt

1 Stopki wahliwe i wychylne 303

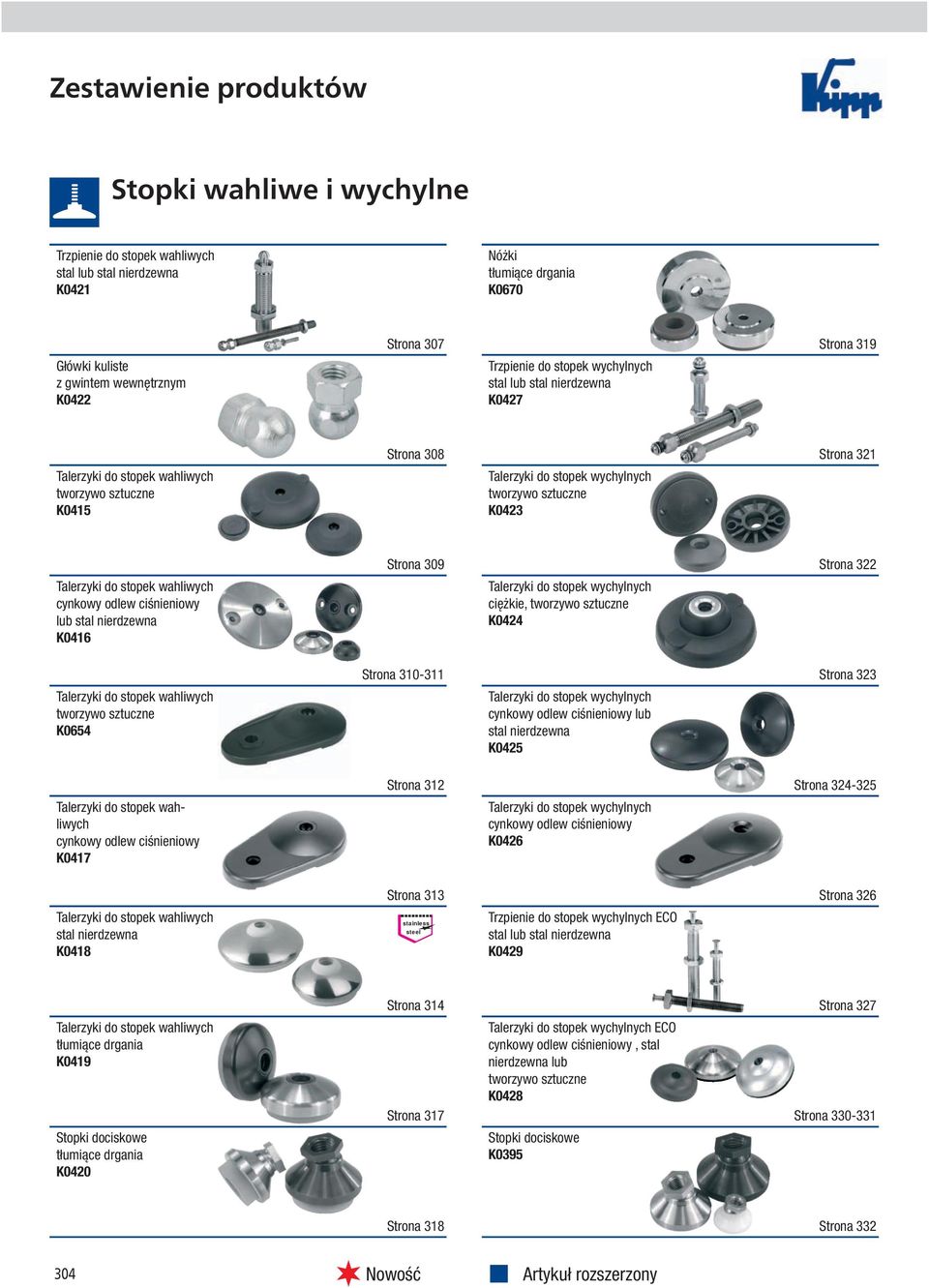

2 Zestawienie produktów Stopki wahliwe i wychylne Trzpienie do stopek wahliwych stal lub stal nierdzewna K0421 Nóżki tłumiące drgania K0670 Strona 307 Strona 319 Główki kuliste z gwintem wewnętrznym K0422 Trzpienie do stopek wychylnych stal lub stal nierdzewna K0427 Strona 308 Strona 321 Talerzyki do stopek wahliwych tworzywo sztuczne K0415 Talerzyki do stopek wychylnych tworzywo sztuczne K0423 Strona 309 Strona 322 Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy lub stal nierdzewna K0416 Talerzyki do stopek wychylnych ciężkie, tworzywo sztuczne K0424 Strona Strona 323 Talerzyki do stopek wahliwych tworzywo sztuczne K0654 Talerzyki do stopek wychylnych cynkowy odlew ciśnieniowy lub stal nierdzewna K0425 Strona 312 Strona Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy K0417 Talerzyki do stopek wychylnych cynkowy odlew ciśnieniowy K0426 Strona 313 Strona 326 Talerzyki do stopek wahliwych stal nierdzewna K0418 stainless steel Trzpienie do stopek wychylnych ECO stal lub stal nierdzewna K0429 Strona 314 Strona 327 Talerzyki do stopek wahliwych tłumiące drgania K0419 Strona 317 Talerzyki do stopek wychylnych ECO cynkowy odlew ciśnieniowy, stal nierdzewna lub tworzywo sztuczne K0428 Strona Stopki dociskowe tłumiące drgania K0420 Stopki dociskowe K0395 Strona 318 Strona Nowość Artykuł rozszerzony

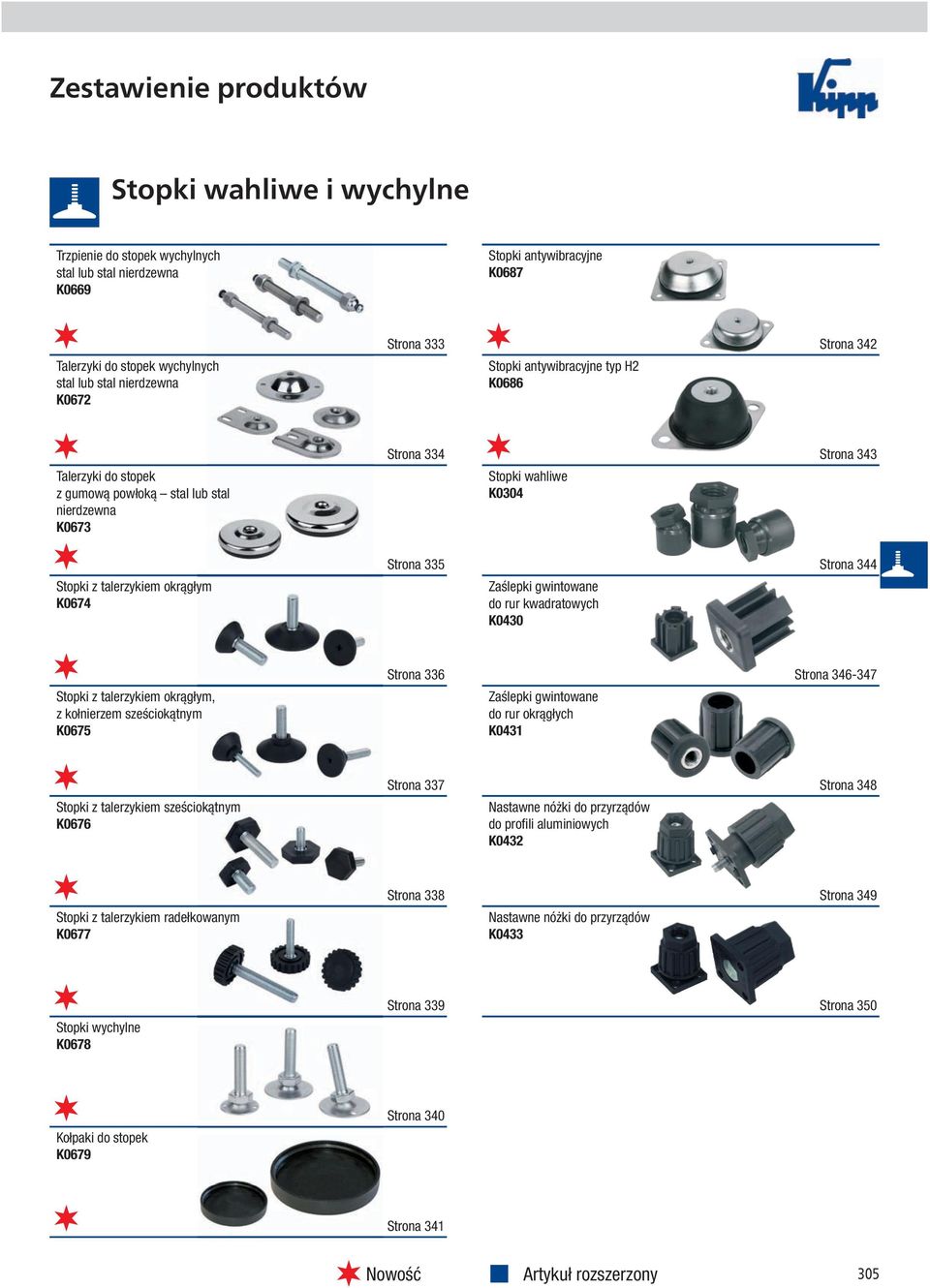

3 Zestawienie produktów Stopki wahliwe i wychylne Trzpienie do stopek wychylnych stal lub stal nierdzewna K0669 Stopki antywibracyjne K0687 Talerzyki do stopek wychylnych stal lub stal nierdzewna K0672 Strona 333 Stopki antywibracyjne typ H2 K0686 Strona 342 Talerzyki do stopek z gumową powłoką stal lub stal nierdzewna K0673 Stopki z talerzykiem okrągłym K0674 Strona 334 Strona 335 Stopki wahliwe K0304 Zaślepki gwintowane do rur kwadratowych K0430 Strona 343 Strona 344 Stopki z talerzykiem okrągłym, z kołnierzem sześciokątnym K0675 Strona 336 Zaślepki gwintowane do rur okrągłych K0431 Strona Stopki z talerzykiem sześciokątnym K0676 Strona 337 Nastawne nóżki do przyrządów do profili aluminiowych K0432 Strona 348 Stopki z talerzykiem radełkowanym K0677 Strona 338 Nastawne nóżki do przyrządów K0433 Strona 349 Stopki wychylne K0678 Strona 339 Strona 350 Kołpaki do stopek K0679 Strona 340 Strona Nowość Artykuł rozszerzony

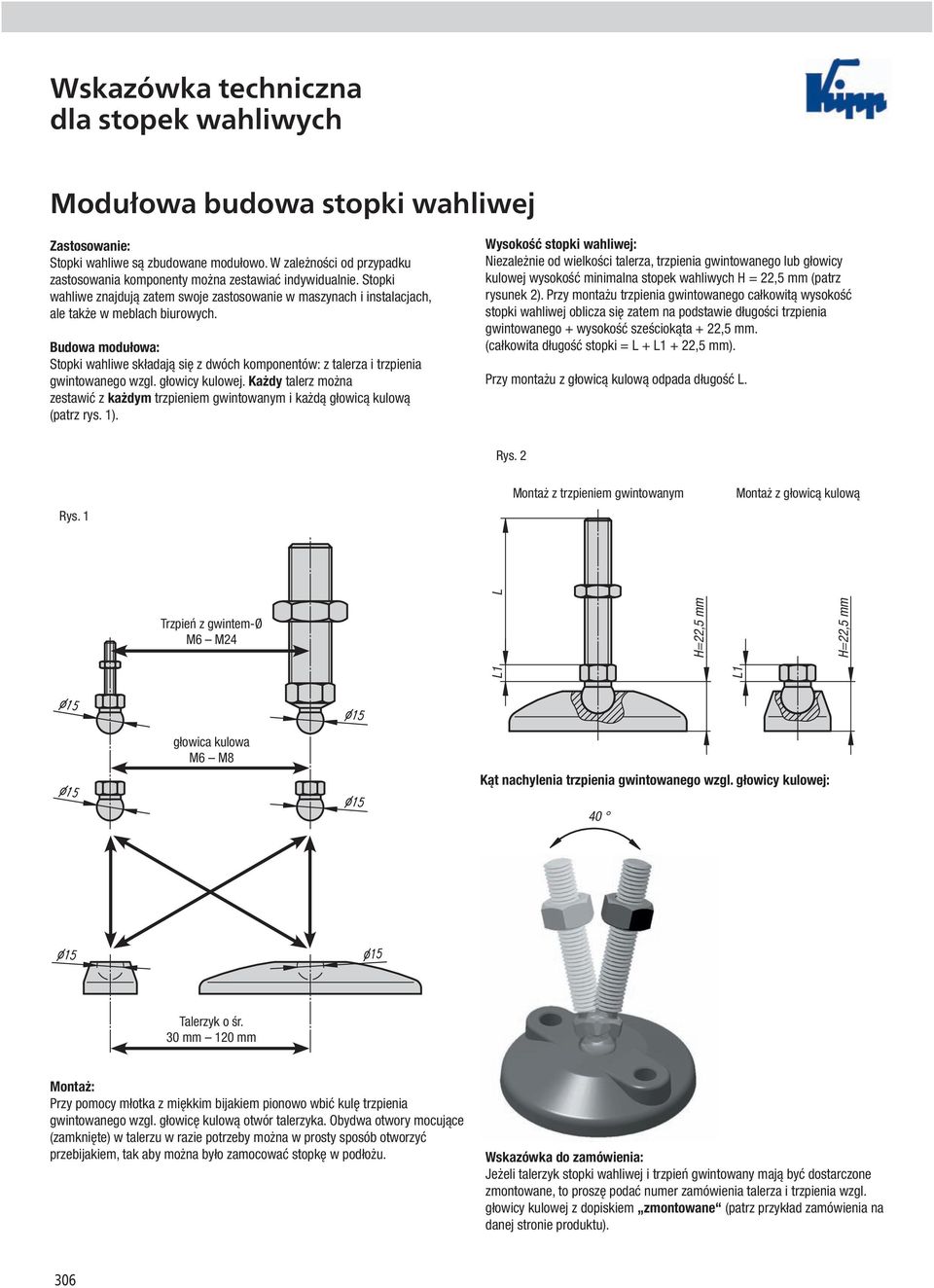

4 Wskazówka techniczna dla stopek wahliwych Modułowa budowa stopki wahliwej Zastosowanie: Stopki wahliwe są zbudowane modułowo. W zależności od przypadku zastosowania komponenty można zestawiać indywidualnie. Stopki wahliwe znajdują zatem swoje zastosowanie w maszynach i instalacjach, ale także w meblach biurowych. Budowa modułowa: Stopki wahliwe składają się z dwóch komponentów: z talerza i trzpienia gwintowanego wzgl. głowicy kulowej. Każdy talerz można zestawić z każdym trzpieniem gwintowanym i każdą głowicą kulową (patrz rys. 1). Wysokość stopki wahliwej: Niezależnie od wielkości talerza, trzpienia gwintowanego lub głowicy kulowej wysokość minimalna stopek wahliwych H = 22,5 mm (patrz rysunek 2). Przy montażu trzpienia gwintowanego całkowitą wysokość stopki wahliwej oblicza się zatem na podstawie długości trzpienia gwintowanego + wysokość sześciokąta + 22,5 mm. (całkowita długość stopki = L + L1 + 22,5 mm). Przy montażu z głowicą kulową odpada długość L. Rys. 2 Rys. 1 Montaż z trzpieniem gwintowanym Montaż z głowicą kulową L Trzpień z gwintem-ø M6 M24 H=22,5 mm L1 H=22,5 mm L1 głowica kulowa M6 M8 Kąt nachylenia trzpienia gwintowanego wzgl. głowicy kulowej: 40 Talerzyk o śr. 30 mm 120 mm Montaż: Przy pomocy młotka z miękkim bijakiem pionowo wbić kulę trzpienia gwintowanego wzgl. głowicę kulową otwór talerzyka. Obydwa otwory mocujące (zamknięte) w talerzu w razie potrzeby można w prosty sposób otworzyć przebijakiem, tak aby można było zamocować stopkę w podłożu. Wskazówka do zamówienia: Jeżeli talerzyk stopki wahliwej i trzpień gwintowany mają być dostarczone zmontowane, to proszę podać numer zamówienia talerza i trzpienia wzgl. głowicy kulowej z dopiskiem zmontowane (patrz przykład zamówienia na danej stronie produktu). 306

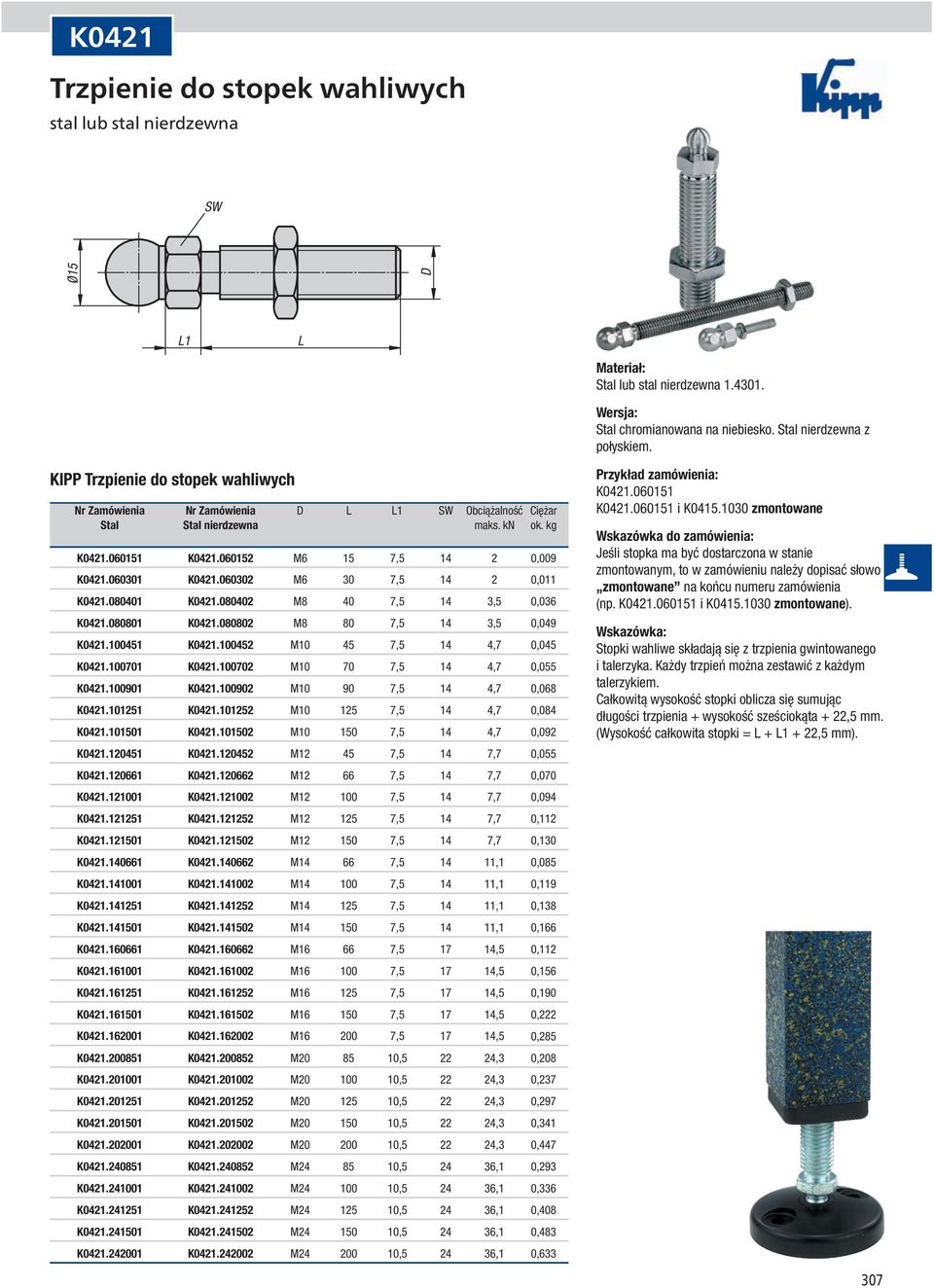

5 K0421 Trzpienie do stopek wahliwych stal lub stal nierdzewna SW Ø15 D L1 L Materiał: Stal lub stal nierdzewna Wersja: Stal chromianowana na niebiesko. Stal nierdzewna z połyskiem. KIPP Trzpienie do stopek wahliwych Nr Zamówienia Nr Zamówienia D L L1 SW Obciążalność Ciężar Stal Stal nierdzewna maks. kn ok. kg K K M6 15 7, ,009 K K M6 30 7, ,011 K K M8 40 7,5 14 3,5 0,036 K K M8 80 7,5 14 3,5 0,049 K K M ,5 14 4,7 0,045 K K M ,5 14 4,7 0,055 K K M ,5 14 4,7 0,068 K K M ,5 14 4,7 0,084 K K M ,5 14 4,7 0,092 K K M ,5 14 7,7 0,055 K K M ,5 14 7,7 0,070 K K M ,5 14 7,7 0,094 K K M ,5 14 7,7 0,112 K K M ,5 14 7,7 0,130 K K M , ,1 0,085 K K M , ,1 0,119 K K M , ,1 0,138 K K M , ,1 0,166 K K M , ,5 0,112 K K M , ,5 0,156 K K M , ,5 0,190 K K M , ,5 0,222 K K M , ,5 0,285 K K M , ,3 0,208 K K M , ,3 0,237 K K M , ,3 0,297 K K M , ,3 0,341 K K M , ,3 0,447 K K M , ,1 0,293 K K M , ,1 0,336 K K M , ,1 0,408 K K M , ,1 0,483 K K M , ,1 0,633 K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia (np. K i K zmontowane). Stopki wahliwe składają się z trzpienia gwintowanego i talerzyka. Każdy trzpień można zestawić z każdym talerzykiem. Całkowitą wysokość stopki oblicza się sumując długości trzpienia + wysokość sześciokąta + 22,5 mm. (Wysokość całkowita stopki = L + L1 + 22,5 mm). 307

6 K0422 Główki kuliste z gwintem wewnętrznym 22 L1 D T Materiał: Stal lub stal nierdzewna Wersja: Stal chromianowana na niebiesko. Stal nierdzewna z połyskiem. K K i K zmontowane Ø15 Wskazówka do zamówienia: Jeśli główka kulista i talerzyk stopki mają być dostarczone zmontowane, to na końcu numeru zamówienia należy dopisać słowo zmontowane (np. K i K zmontowane). SW 14 Do bezpośredniego mocowania stopek wahliwych za pomocą śrub standardowych. Stopki wahliwe składają się z główki kulistej i talerzyka. Każdą główkę kulistą można zestawić z każdym talerzykiem. Całkowitą wysokość stopki oblicza się dodając wysokość sześciokąta + 22,5 mm. (Wysokość całkowita stopki = L1 + 22,5 mm) KIPP Główki kuliste z gwintem wewnętrznym Nr Zamówienia Nr Zamówienia D L1 T Ciężar Stal Stal nierdzewna ok. kg 308 K K M6 7,5 10 0,020 K K M8 7,5 10 0,020

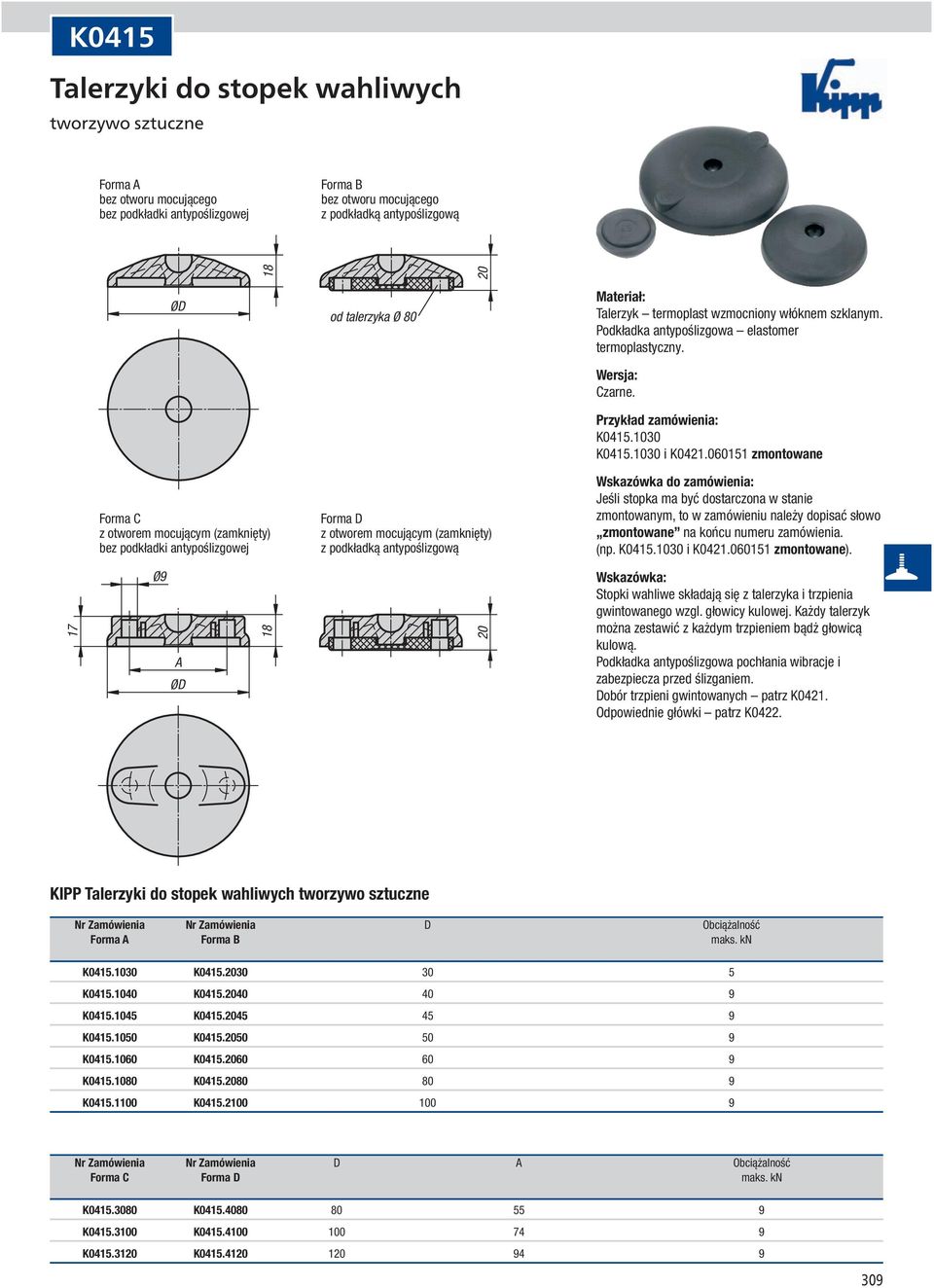

7 K0415 Talerzyki do stopek wahliwych tworzywo sztuczne Forma A bez otworu mocującego bez podkładki antypoślizgowej Forma B bez otworu mocującego z podkładką antypoślizgową ØD Forma C z otworem mocującym (zamknięty) bez podkładki antypoślizgowej od talerzyka Ø 80 Forma D z otworem mocującym (zamknięty) z podkładką antypoślizgową Materiał: Talerzyk termoplast wzmocniony włóknem szklanym. Podkładka antypoślizgowa elastomer termoplastyczny. Wersja: Czarne. K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia. (np. K i K zmontowane). 17 Ø9 A ØD Stopki wahliwe składają się z talerzyka i trzpienia gwintowanego wzgl. głowicy kulowej. Każdy talerzyk można zestawić z każdym trzpieniem bądż głowicą kulową. Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Dobór trzpieni gwintowanych patrz K0421. Odpowiednie główki patrz K0422. KIPP Talerzyki do stopek wahliwych tworzywo sztuczne Nr Zamówienia Nr Zamówienia D Obciążalność Forma A Forma B maks. kn K K K K K K K K K K K K K K Nr Zamówienia Nr Zamówienia D A Obciążalność Forma C Forma D maks. kn K K K K K K

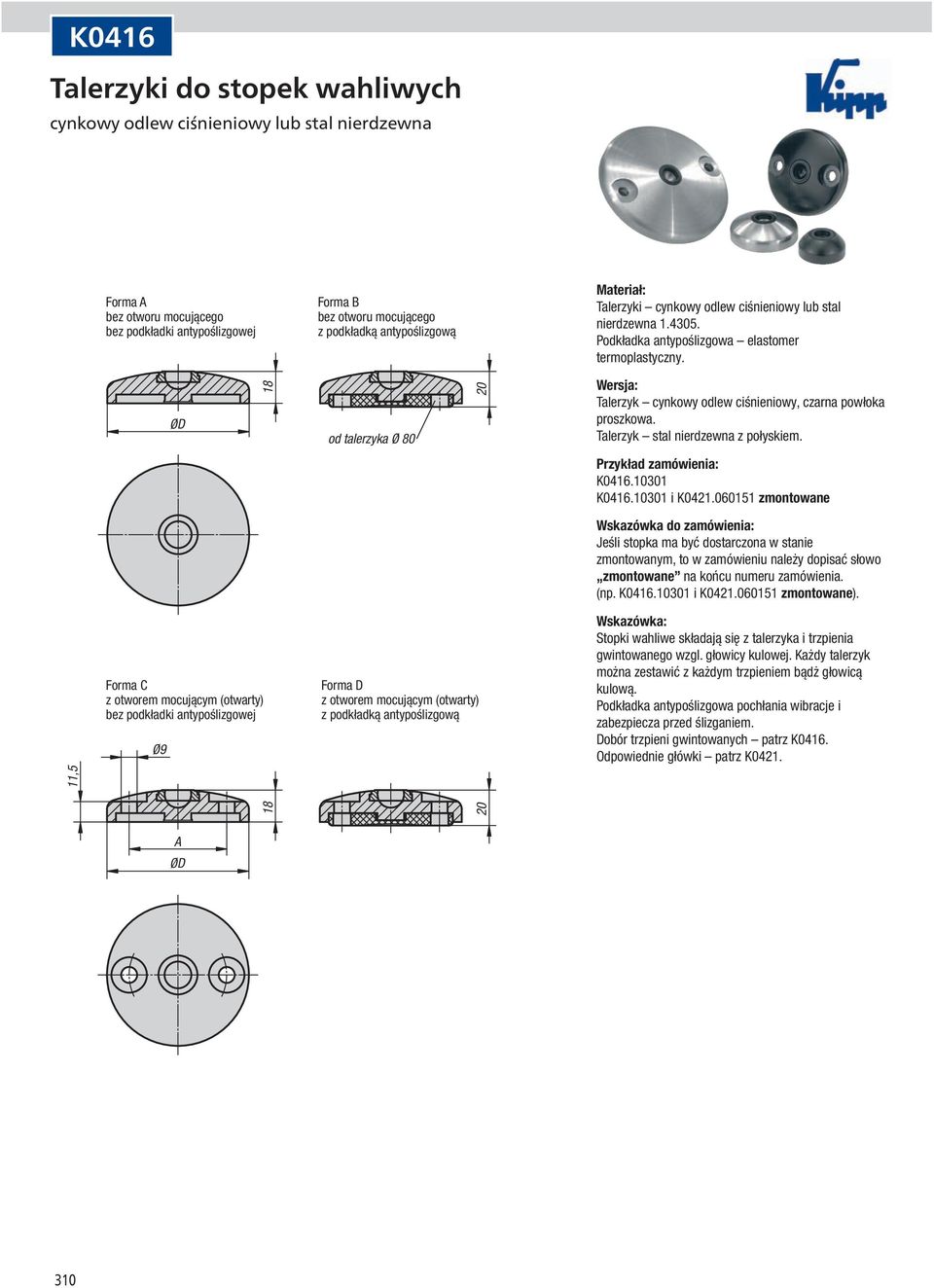

8 K0416 Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy lub stal nierdzewna Forma A bez otworu mocującego bez podkładki antypoślizgowej Forma B bez otworu mocującego z podkładką antypoślizgową Materiał: Talerzyki cynkowy odlew ciśnieniowy lub stal nierdzewna Podkładka antypoślizgowa elastomer termoplastyczny. ØD 18 od talerzyka Ø Wersja: Talerzyk cynkowy odlew ciśnieniowy, czarna powłoka proszkowa. Talerzyk stal nierdzewna z połyskiem. K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia. (np. K i K zmontowane). Forma C z otworem mocującym (otwarty) bez podkładki antypoślizgowej Ø9 Forma D z otworem mocującym (otwarty) z podkładką antypoślizgową Stopki wahliwe składają się z talerzyka i trzpienia gwintowanego wzgl. głowicy kulowej. Każdy talerzyk można zestawić z każdym trzpieniem bądż głowicą kulową. Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Dobór trzpieni gwintowanych patrz K0416. Odpowiednie główki patrz K ,5 A ØD 310

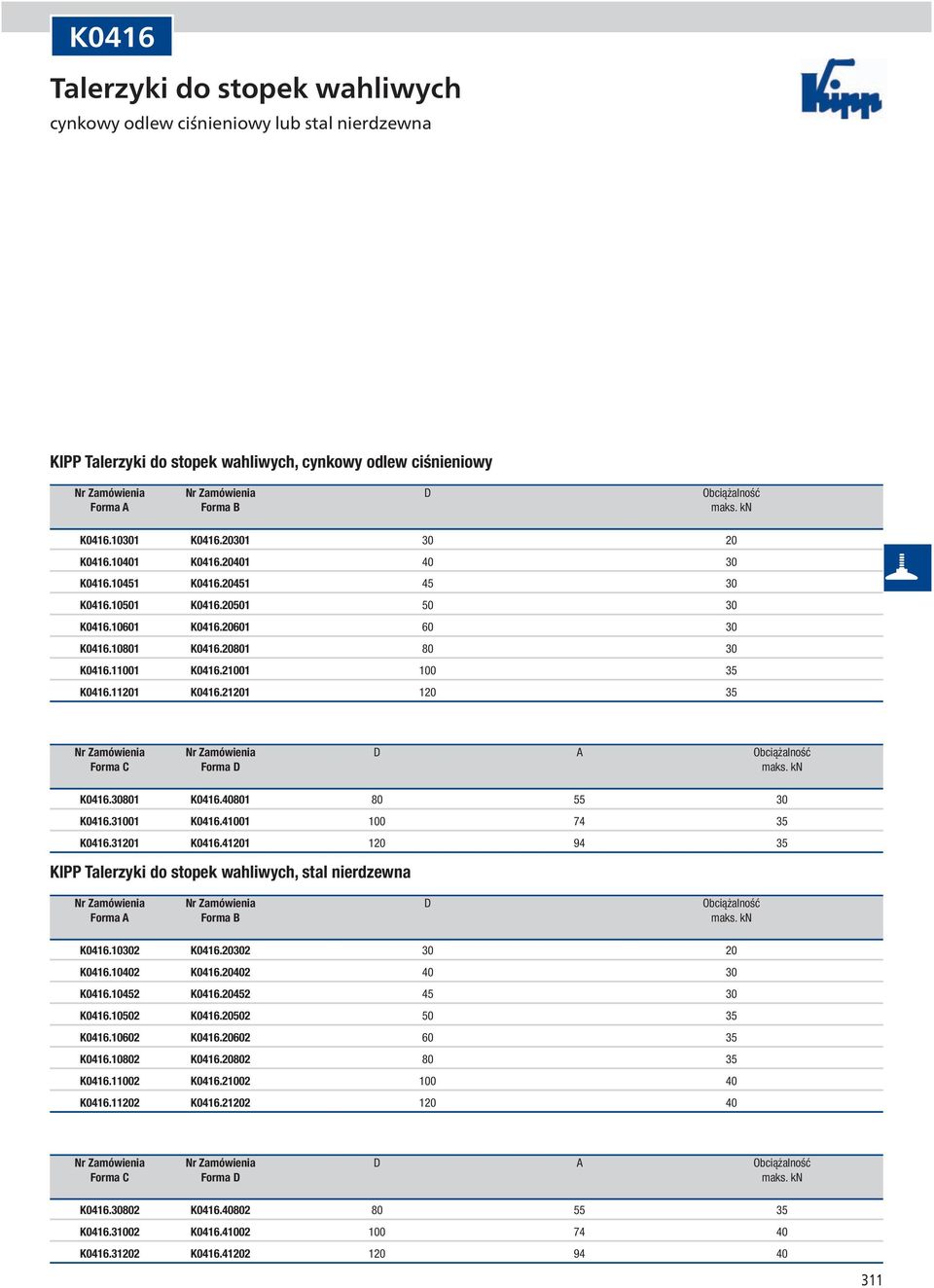

9 K0416 Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy lub stal nierdzewna KIPP Talerzyki do stopek wahliwych, cynkowy odlew ciśnieniowy Nr Zamówienia Nr Zamówienia D Obciążalność Forma A Forma B maks. kn K K K K K K K K K K K K K K K K Nr Zamówienia Nr Zamówienia D A Obciążalność Forma C Forma D maks. kn K K K K K K KIPP Talerzyki do stopek wahliwych, stal nierdzewna Nr Zamówienia Nr Zamówienia D Obciążalność Forma A Forma B maks. kn K K K K K K K K K K K K K K K K Nr Zamówienia Nr Zamówienia D A Obciążalność Forma C Forma D maks. kn K K K K K K

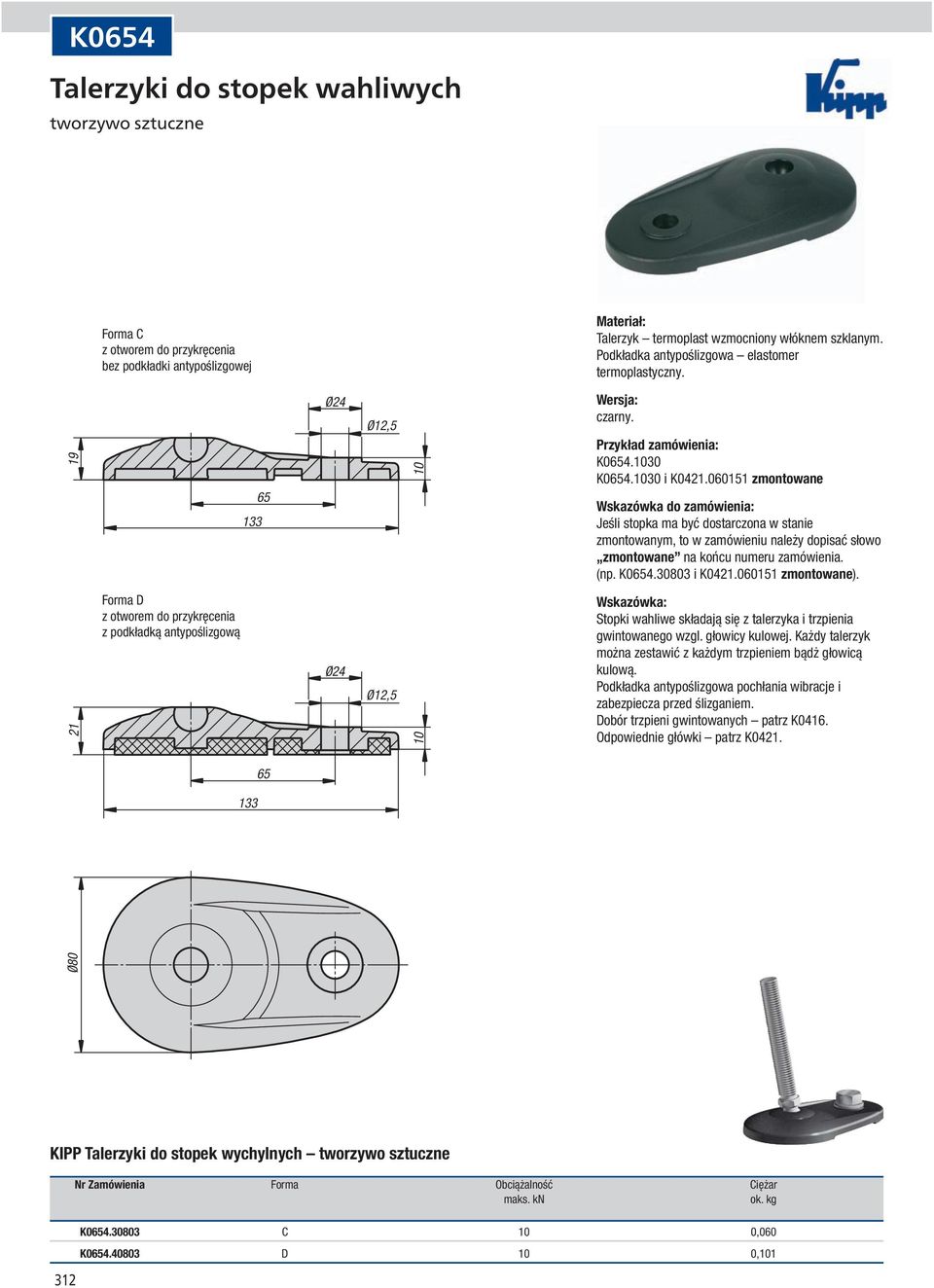

10 K0654 Talerzyki do stopek wahliwych tworzywo sztuczne Forma C z otworem do przykręcenia bez podkładki antypoślizgowej Materiał: Talerzyk termoplast wzmocniony włóknem szklanym. Podkładka antypoślizgowa elastomer termoplastyczny Ø24 Ø12,5 10 Wersja: czarny. K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia. (np. K i K zmontowane). 21 Forma D z otworem do przykręcenia z podkładką antypoślizgową Ø24 Ø12,5 10 Stopki wahliwe składają się z talerzyka i trzpienia gwintowanego wzgl. głowicy kulowej. Każdy talerzyk można zestawić z każdym trzpieniem bądż głowicą kulową. Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Dobór trzpieni gwintowanych patrz K0416. Odpowiednie główki patrz K Ø80 KIPP Talerzyki do stopek wychylnych tworzywo sztuczne Nr Zamówienia Forma Obciążalność Ciężar maks. kn ok. kg 312 K C 10 0,060 K D 10 0,101

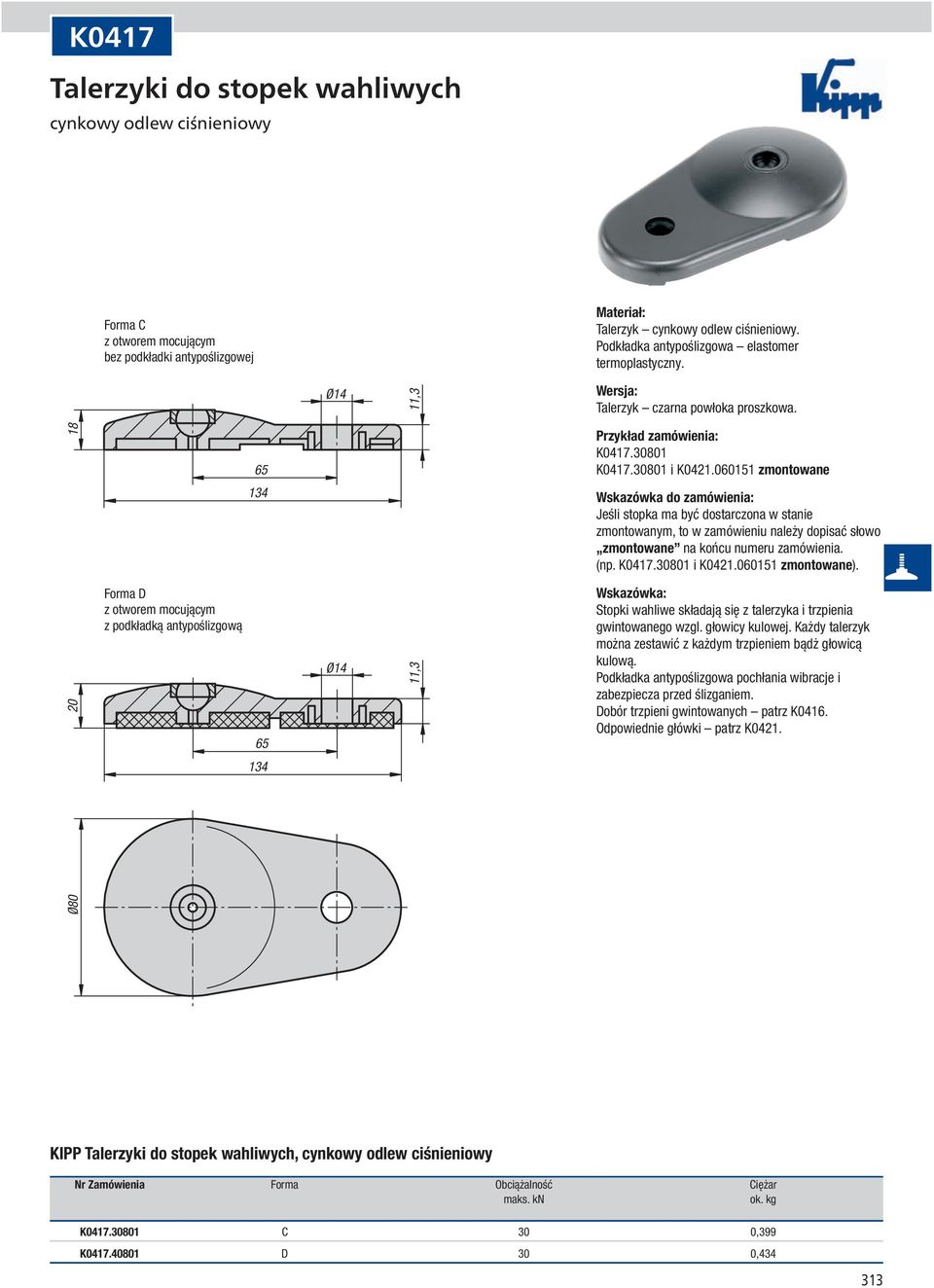

11 K0417 Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy Forma C z otworem mocującym bez podkładki antypoślizgowej Materiał: Talerzyk cynkowy odlew ciśnieniowy. Podkładka antypoślizgowa elastomer termoplastyczny. Ø14 11,3 Wersja: Talerzyk czarna powłoka proszkowa K K i K zmontowane 134 Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia. (np. K i K zmontowane). 20 Forma D z otworem mocującym z podkładką antypoślizgową 65 Ø Ø80 11,3 Stopki wahliwe składają się z talerzyka i trzpienia gwintowanego wzgl. głowicy kulowej. Każdy talerzyk można zestawić z każdym trzpieniem bądż głowicą kulową. Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Dobór trzpieni gwintowanych patrz K0416. Odpowiednie główki patrz K0421. KIPP Talerzyki do stopek wahliwych, cynkowy odlew ciśnieniowy Nr Zamówienia Forma Obciążalność Ciężar maks. kn ok. kg K C 30 0,399 K D 30 0,

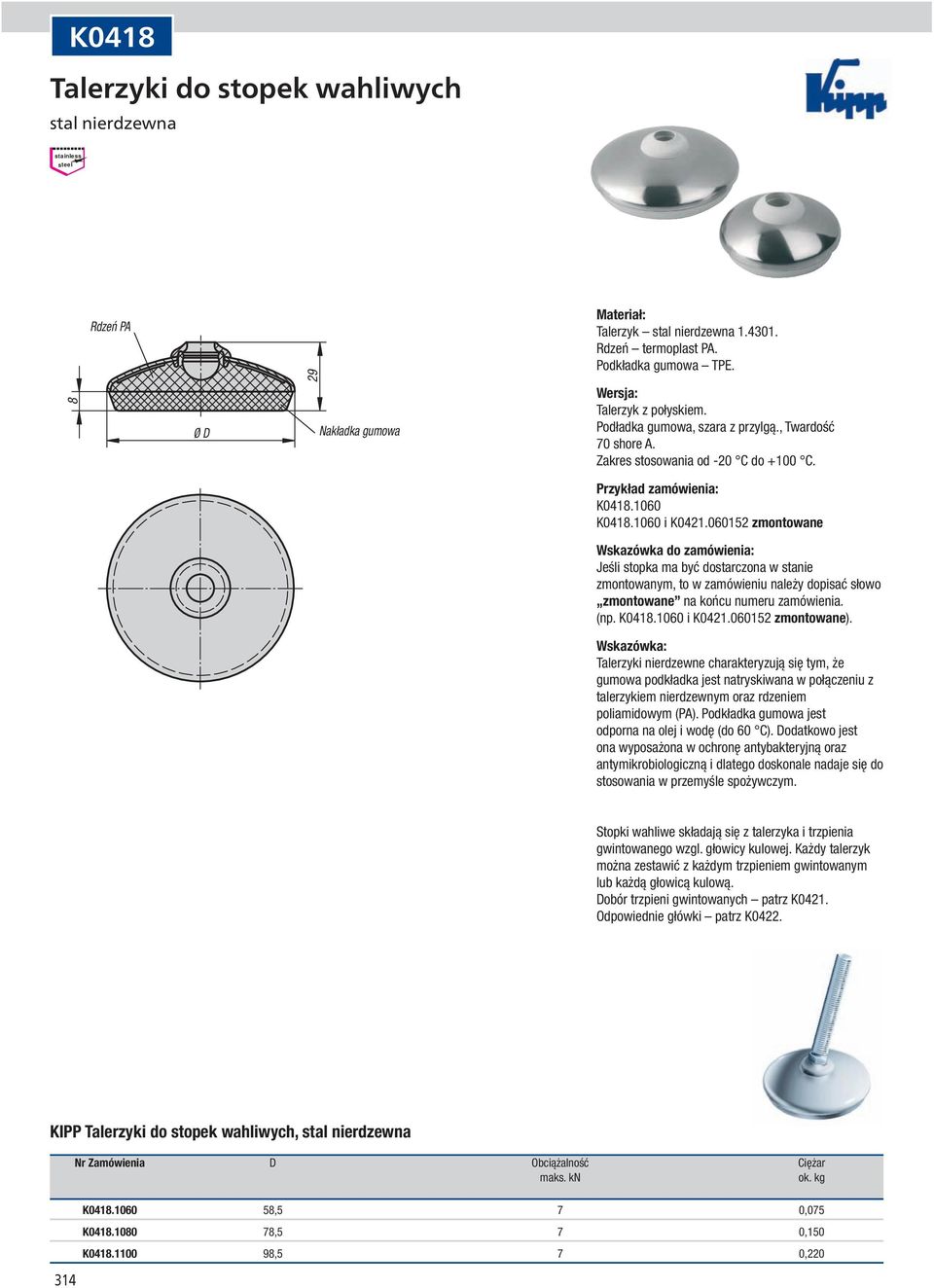

12 K0418 Talerzyki do stopek wahliwych stal nierdzewna stainless steel Rdzeń PA 29 Materiał: Talerzyk stal nierdzewna Rdzeń termoplast PA. Podkładka gumowa TPE. 8 Ø D Nakładka gumowa Wersja: Talerzyk z połyskiem. Podładka gumowa, szara z przylgą., Twardość 70 shore A. Zakres stosowania od -20 C do +100 C. K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia. (np. K i K zmontowane). Talerzyki nierdzewne charakteryzują się tym, że gumowa podkładka jest natryskiwana w połączeniu z talerzykiem nierdzewnym oraz rdzeniem poliamidowym (PA). Podkładka gumowa jest odporna na olej i wodę (do 60 C). Dodatkowo jest ona wyposażona w ochronę antybakteryjną oraz antymikrobiologiczną i dlatego doskonale nadaje się do stosowania w przemyśle spożywczym. Stopki wahliwe składają się z talerzyka i trzpienia gwintowanego wzgl. głowicy kulowej. Każdy talerzyk można zestawić z każdym trzpieniem gwintowanym lub każdą głowicą kulową. Dobór trzpieni gwintowanych patrz K0421. Odpowiednie główki patrz K0422. KIPP Talerzyki do stopek wahliwych, stal nierdzewna Nr Zamówienia D Obciążalność Ciężar maks. kn ok. kg 314 K ,5 7 0,075 K ,5 7 0,150 K ,5 7 0,220

13 Notatki 315

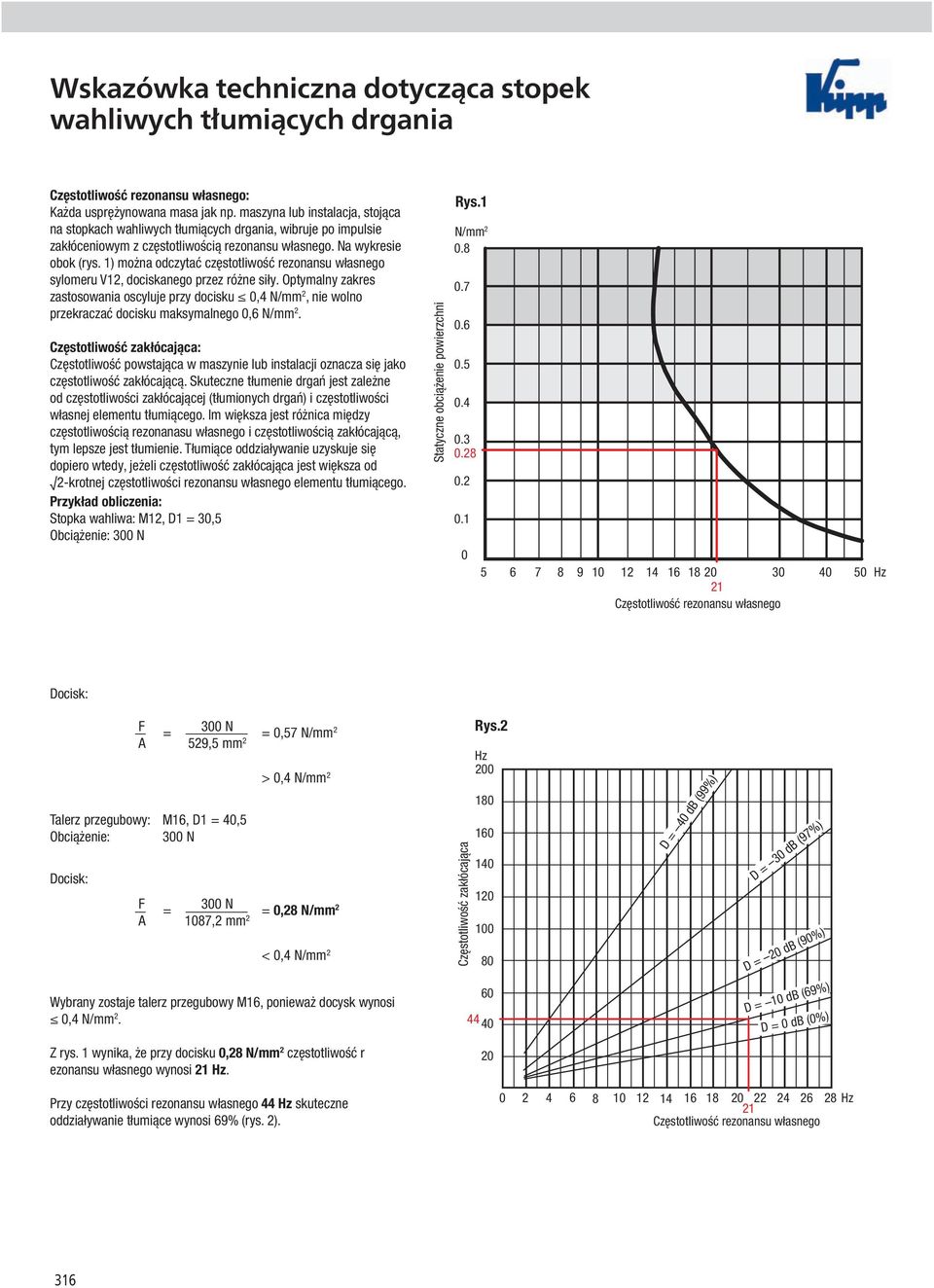

14 Wskazówka techniczna dotycząca stopek wahliwych tłumiących drgania Częstotliwość rezonansu własnego: Każda usprężynowana masa jak np. maszyna lub instalacja, stojąca na stopkach wahliwych tłumiących drgania, wibruje po impulsie zakłóceniowym z częstotliwością rezonansu własnego. Na wykresie obok (rys. 1) można odczytać częstotliwość rezonansu własnego sylomeru V12, dociskanego przez różne siły. Optymalny zakres zastosowania oscyluje przy docisku 0,4 N/mm 2, nie wolno przekraczać docisku maksymalnego 0,6 N/mm 2. Częstotliwość zakłócająca: Częstotliwość powstająca w maszynie lub instalacji oznacza się jako częstotliwość zakłócającą. Skuteczne tłumenie drgań jest zależne od częstotliwości zakłócającej (tłumionych drgań) i częstotliwości własnej elementu tłumiącego. Im większa jest różnica między częstotliwością rezonanasu własnego i częstotliwością zakłócającą, tym lepsze jest tłumienie. Tłumiące oddziaływanie uzyskuje się dopiero wtedy, jeżeli częstotliwość zakłócająca jest większa od 2-krotnej częstotliwości rezonansu własnego elementu tłumiącego. Przykład obliczenia: Stopka wahliwa: M12, D1 = 30,5 Obciążenie: 300 N Statyczne obciążenie powierzchni Rys.1 N/mm Częstotliwość rezonansu własnego Hz Docisk: F = 300 N A 529,5 mm 2 Talerz przegubowy: M16, D1 = 40,5 Obciążenie: 300 N Docisk: F = 300 N A 1087,2 mm 2 = 0,57 N/mm 2 > 0,4 N/mm 2 = 0,28 N/mm 2 < 0,4 N/mm 2 Częstotliwość zakłócająca Rys.2 Hz D = 40 db (99%) D = 30 db (97%) D = 20 db (90%) Wybrany zostaje talerz przegubowy M16, ponieważ docysk wynosi 0,4 N/mm D = 10 db (69%) D = 0 db (0%) Z rys. 1 wynika, że przy docisku 0,28 N/mm 2 częstotliwość r ezonansu własnego wynosi 21 Hz. 20 Przy częstotliwości rezonansu własnego 44 Hz skuteczne oddziaływanie tłumiące wynosi 69% (rys. 2) Hz 21 Częstotliwość rezonansu własnego 316

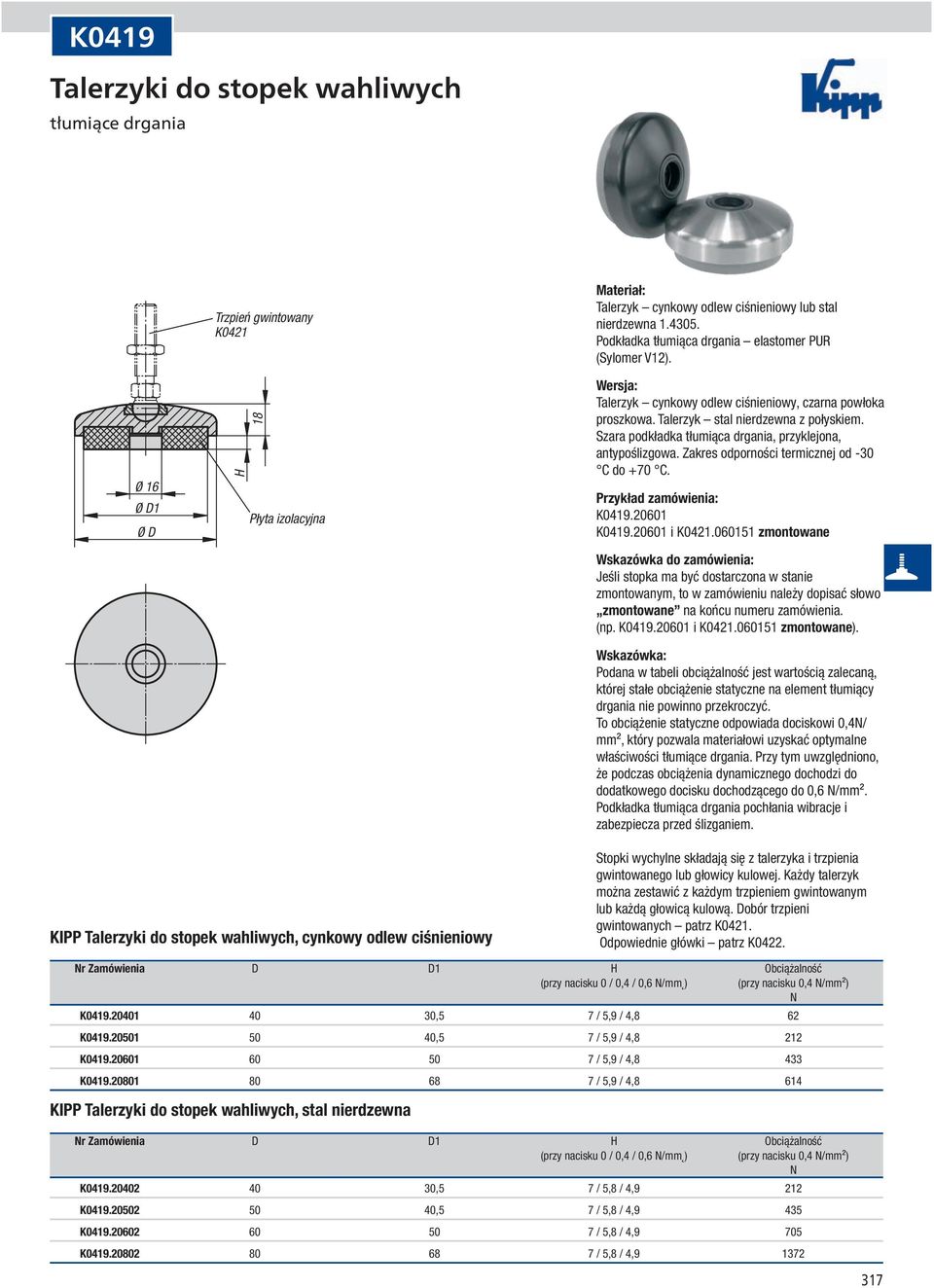

15 K0419 Talerzyki do stopek wahliwych tłumiące drgania Trzpień gwintowany K0421 Materiał: Talerzyk cynkowy odlew ciśnieniowy lub stal nierdzewna Podkładka tłumiąca drgania elastomer PUR (Sylomer V12). Ø 16 Ø D1 Ø D H 18 Płyta izolacyjna Wersja: Talerzyk cynkowy odlew ciśnieniowy, czarna powłoka proszkowa. Talerzyk stal nierdzewna z połyskiem. Szara podkładka tłumiąca drgania, przyklejona, antypoślizgowa. Zakres odporności termicznej od -30 C do +70 C. K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia. (np. K i K zmontowane). Podana w tabeli obciążalność jest wartością zalecaną, której stałe obciążenie statyczne na element tłumiący drgania nie powinno przekroczyć. To obciążenie statyczne odpowiada dociskowi 0,4N/ mm², który pozwala materiałowi uzyskać optymalne właściwości tłumiące drgania. Przy tym uwzględniono, że podczas obciążenia dynamicznego dochodzi do dodatkowego docisku dochodzącego do 0,6 N/mm². Podkładka tłumiąca drgania pochłania wibracje i zabezpiecza przed ślizganiem. KIPP Talerzyki do stopek wahliwych, cynkowy odlew ciśnieniowy Stopki wychylne składają się z talerzyka i trzpienia gwintowanego lub głowicy kulowej. Każdy talerzyk można zestawić z każdym trzpieniem gwintowanym lub każdą głowicą kulową. Dobór trzpieni gwintowanych patrz K0421. Odpowiednie główki patrz K0422. Nr Zamówienia D D1 H Obciążalność (przy nacisku 0 / 0,4 / 0,6 N/mm ) (przy nacisku 0,4 N/mm²) N K ,5 7 / 5,9 / 4,8 62 K ,5 7 / 5,9 / 4,8 212 K / 5,9 / 4,8 433 K / 5,9 / 4,8 614 KIPP Talerzyki do stopek wahliwych, stal nierdzewna Nr Zamówienia D D1 H Obciążalność (przy nacisku 0 / 0,4 / 0,6 N/mm ) (przy nacisku 0,4 N/mm²) N K ,5 7 / 5,8 / 4,9 212 K ,5 7 / 5,8 / 4,9 435 K / 5,8 / 4,9 705 K / 5,8 / 4,

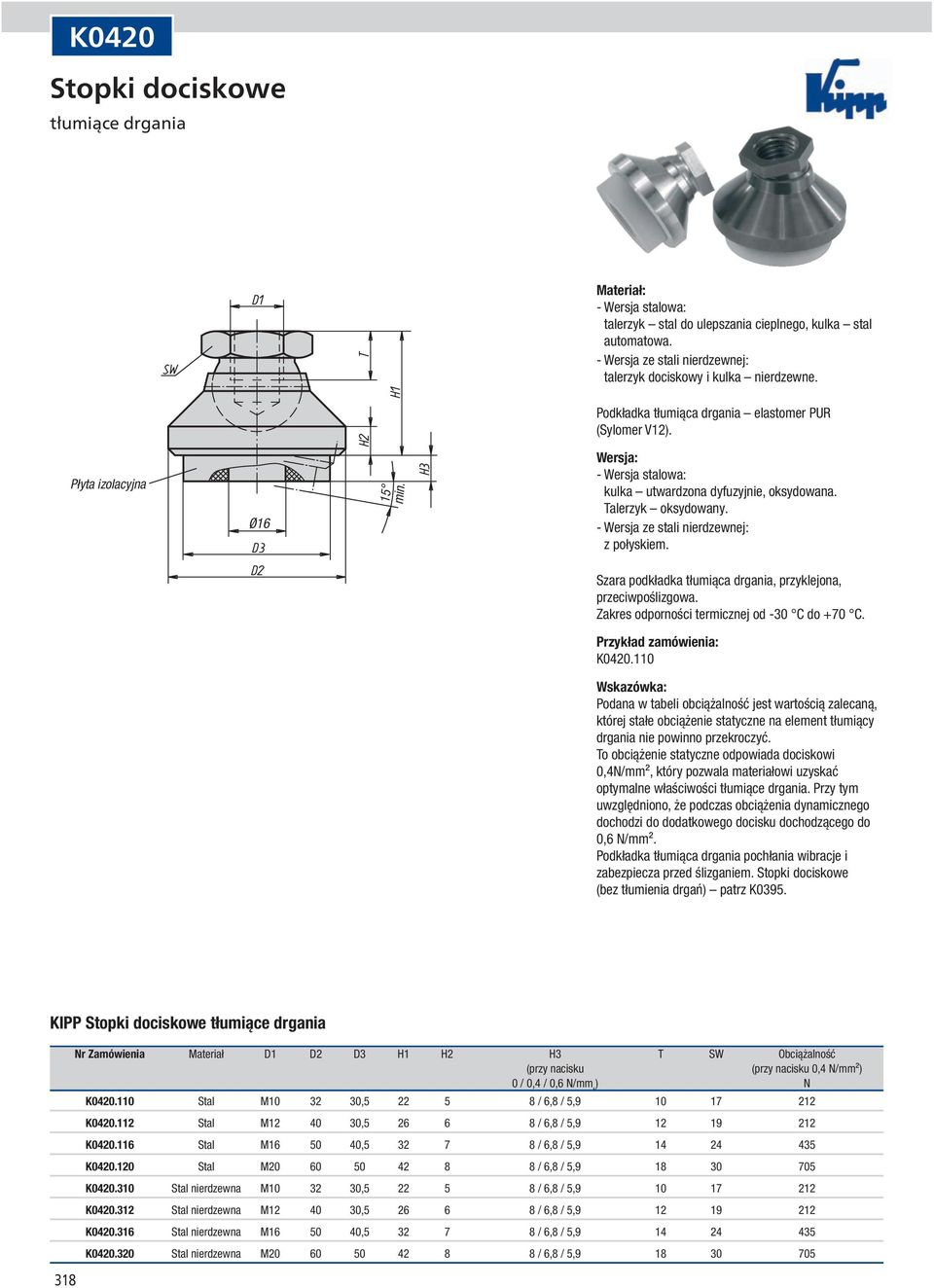

16 K0420 Stopki dociskowe tłumiące drgania Materiał: - Wersja stalowa: talerzyk stal do ulepszania cieplnego, kulka stal automatowa. - Wersja ze stali nierdzewnej: talerzyk dociskowy i kulka nierdzewne. Podkładka tłumiąca drgania elastomer PUR (Sylomer V12). Płyta izolacyjna Ø16 15 min. Wersja: - Wersja stalowa: kulka utwardzona dyfuzyjnie, oksydowana. Talerzyk oksydowany. - Wersja ze stali nierdzewnej: z połyskiem. Szara podkładka tłumiąca drgania, przyklejona, przeciwpoślizgowa. Zakres odporności termicznej od -30 C do +70 C. K Podana w tabeli obciążalność jest wartością zalecaną, której stałe obciążenie statyczne na element tłumiący drgania nie powinno przekroczyć. To obciążenie statyczne odpowiada dociskowi 0,4N/mm², który pozwala materiałowi uzyskać optymalne właściwości tłumiące drgania. Przy tym uwzględniono, że podczas obciążenia dynamicznego dochodzi do dodatkowego docisku dochodzącego do 0,6 N/mm². Podkładka tłumiąca drgania pochłania wibracje i zabezpiecza przed ślizganiem. Stopki dociskowe (bez tłumienia drgań) patrz K0395. KIPP Stopki dociskowe tłumiące drgania 318 Nr Zamówienia Materiał D1 D2 D3 H1 H2 H3 T SW Obciążalność (przy nacisku (przy nacisku 0,4 N/mm²) 0 / 0,4 / 0,6 N/mm ) N K Stal M , / 6,8 / 5, K Stal M , / 6,8 / 5, K Stal M , / 6,8 / 5, K Stal M / 6,8 / 5, K Stal nierdzewna M , / 6,8 / 5, K Stal nierdzewna M , / 6,8 / 5, K Stal nierdzewna M , / 6,8 / 5, K Stal nierdzewna M / 6,8 / 5,

17 K0670 Nóżki tłumiące drgania Ø25 Ø16 H1 H Płyta izolacyjna Materiał: Talerzyk stal. Podkładka tłumiąca drgania elastomer PUR (Sylomer V12). Wersja: Talerzyk chromianowany na niebiesko. Szara podkładka tłumiąca drgania, przyklejona, antypoślizgowa. Zakres odporności termicznej od -30 C do +70 C. K Podana w tabeli obciążalność jest wartością zalecaną, której stałe obciążenie statyczne na element tłumiący drgania nie powinno przekroczyć. To obciążenie statyczne odpowiada dociskowi 0,4N/mm², który pozwala materiałowi uzyskać optymalne właściwości tłumiące drgania. Przy tym uwzględniono, że podczas obciążenia dynamicznego dochodzi do dodatkowego docisku dochodzącego do 0,6 N/mm². Podkładka tłumiąca drgania pochłania wibracje i zabezpiecza przed ślizganiem. KIPP Nóżki tłumiące drgania Nr Zamówienia D D1 D2 H H1 Obciążalność (przy nacisku (przy nacisku 0,4 N/mm²) 0 / 0,4 / 0,6 N/mm ) N K ,5 5, / 2,8 / 1,9 212 K ,5 6, / 2,8 / 1,9 435 K / 2,8 / 1,9 705 K / 2,8 / 1,

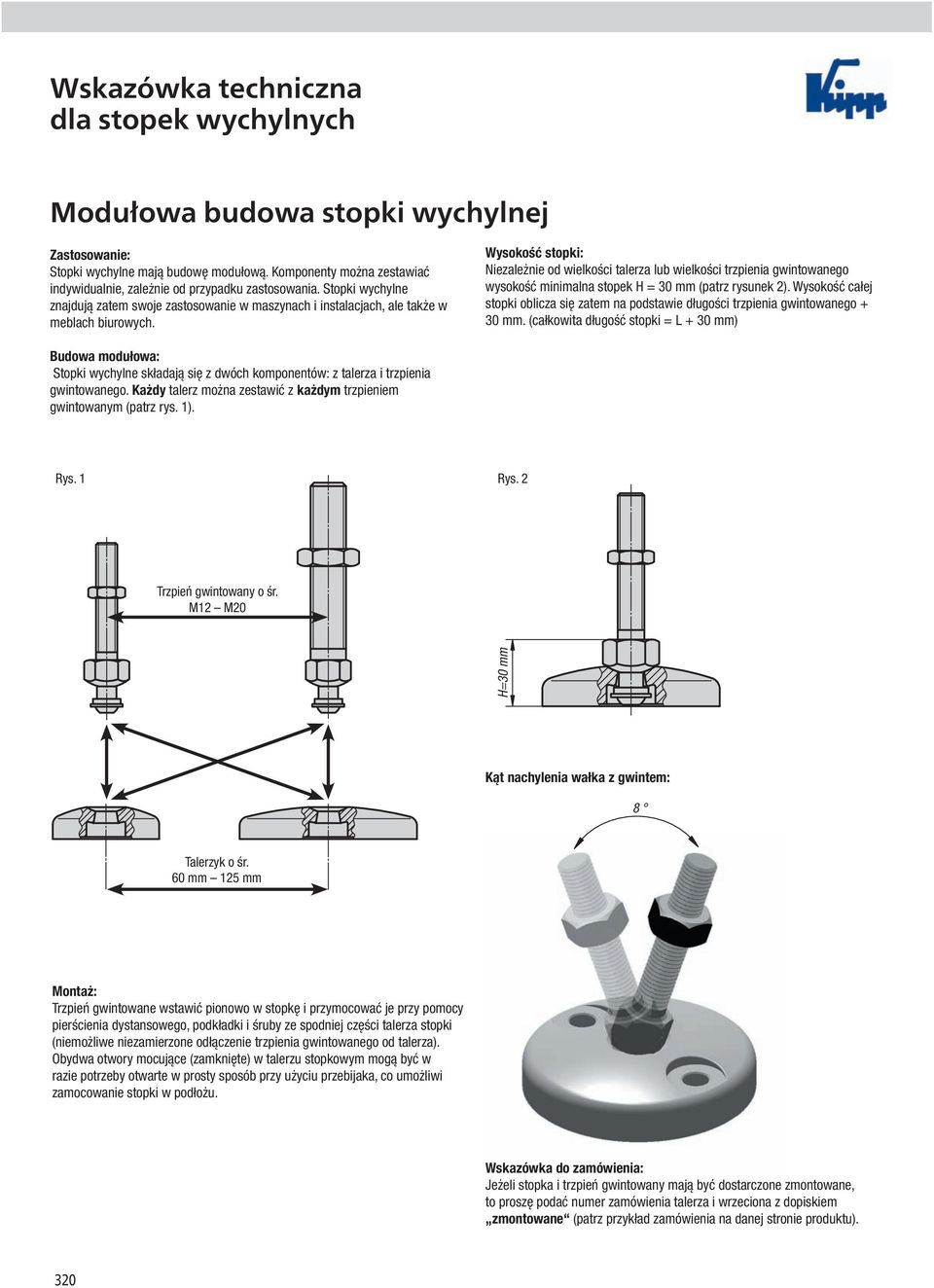

18 Wskazówka techniczna dla stopek wychylnych Modułowa budowa stopki wychylnej Zastosowanie: Stopki wychylne mają budowę modułową. Komponenty można zestawiać indywidualnie, zależnie od przypadku zastosowania. Stopki wychylne znajdują zatem swoje zastosowanie w maszynach i instalacjach, ale także w meblach biurowych. Wysokość stopki: Niezależnie od wielkości talerza lub wielkości trzpienia gwintowanego wysokość minimalna stopek H = 30 mm (patrz rysunek 2). Wysokość całej stopki oblicza się zatem na podstawie długości trzpienia gwintowanego + 30 mm. (całkowita długość stopki = L + 30 mm) Budowa modułowa: Stopki wychylne składają się z dwóch komponentów: z talerza i trzpienia gwintowanego. Każdy talerz można zestawić z każdym trzpieniem gwintowanym (patrz rys. 1). Rys. 1 Rys. 2 Trzpień gwintowany o śr. M12 M20 H=30 mm Kąt nachylenia wałka z gwintem: 8 Talerzyk o śr. 60 mm 125 mm Montaż: Trzpień gwintowane wstawić pionowo w stopkę i przymocować je przy pomocy pierścienia dystansowego, podkładki i śruby ze spodniej części talerza stopki (niemożliwe niezamierzone odłączenie trzpienia gwintowanego od talerza). Obydwa otwory mocujące (zamknięte) w talerzu stopkowym mogą być w razie potrzeby otwarte w prosty sposób przy użyciu przebijaka, co umożliwi zamocowanie stopki w podłożu. Wskazówka do zamówienia: Jeżeli stopka i trzpień gwintowany mają być dostarczone zmontowane, to proszę podać numer zamówienia talerza i wrzeciona z dopiskiem zmontowane (patrz przykład zamówienia na danej stronie produktu). 320

19 K0427 Trzpienie do stopek wychylnych stal lub stal nierdzewna Materiał: Stal lub stal nierdzewna Wersja: Stal chromianowana na niebiesko. Stal nierdzewna z połyskiem. K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia (np. K i K zmontowane). Stopki wychylne składają się z trzpienia gwintowanego i talerzyka. Każdy trzpień można zestawić z każdym talerzykiem. Wysokość całej stopki wychylnej oblicza się na podstawie długości trzpienia gwintowanego + 30 mm. Wysokość całkowita stopki = L + 30 mm) KIPP Trzpienie do stopek wychylnych Nr Zamówienia Nr Zamówienia D L SW Obciążalność Ciężar Stal Stal nierdzewna maks. kn ok. kg K K M ,7 0,070 K K M ,7 0,094 K K M ,7 0,127 K K M ,7 0,130 K K M ,5 0,112 K K M ,5 0,152 K K M ,5 0,173 K K M ,5 0,235 K K M ,5 0,315 K K M ,3 0,237 K K M ,3 0,255 K K M ,3 0,341 K K M ,3 0,

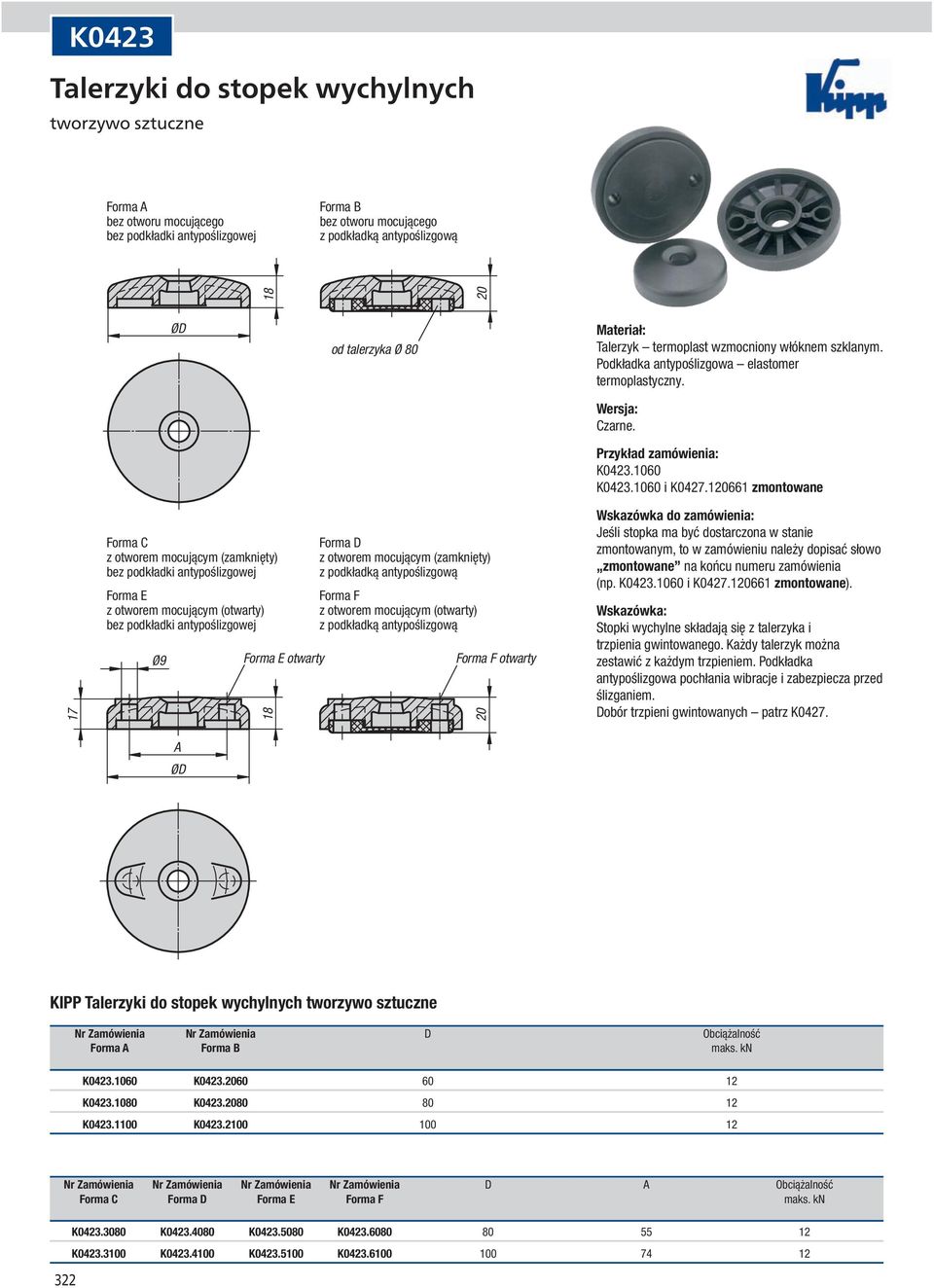

20 K0423 Talerzyki do stopek wychylnych tworzywo sztuczne Forma A bez otworu mocującego bez podkładki antypoślizgowej Forma B bez otworu mocującego z podkładką antypoślizgową ØD od talerzyka Ø 80 Materiał: Talerzyk termoplast wzmocniony włóknem szklanym. Podkładka antypoślizgowa elastomer termoplastyczny. Wersja: Czarne. K K i K zmontowane 17 Forma C z otworem mocującym (zamknięty) bez podkładki antypoślizgowej Forma E z otworem mocującym (otwarty) bez podkładki antypoślizgowej Ø9 A ØD Forma E otwarty 18 Forma D z otworem mocującym (zamknięty) z podkładką antypoślizgową Forma F z otworem mocującym (otwarty) z podkładką antypoślizgową Forma F otwarty 20 Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia (np. K i K zmontowane). Stopki wychylne składają się z talerzyka i trzpienia gwintowanego. Każdy talerzyk można zestawić z każdym trzpieniem. Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Dobór trzpieni gwintowanych patrz K0427. KIPP Talerzyki do stopek wychylnych tworzywo sztuczne Nr Zamówienia Nr Zamówienia D Obciążalność Forma A Forma B maks. kn K K K K K K Nr Zamówienia Nr Zamówienia Nr Zamówienia Nr Zamówienia D A Obciążalność Forma C Forma D Forma E Forma F maks. kn 322 K K K K K K K K

21 K0424 Talerzyki do stopek wychylnych ciężkie, tworzywo sztuczne Forma C z otworem mocującym (zamknięty) bez podkładki antypoślizgowej 10 Ø14 Forma D z otworem mocującym (zamknięty) z podkładką antypoślizgową Materiał: Talerzyk termoplast wzmocniony włóknem szklanym. Podkładka antypoślizgowa elastomer termoplastyczny. Wersja: Czarne. H H K K i K zmontowane 22 A Ø D Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia (np. K i K zmontowane). Stopki wychylne składają się z talerzyka i trzpienia gwintowanego. Każdy talerzyk można zestawić z każdym trzpieniem. Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Dobór trzpieni gwintowanych patrz K0427. KIPP Talerzyki do stopek wychylnych, ciężkie, tworzywo sztuczne Nr Zamówienia Forma D A H Obciążalność Ciężar maks. kn ok. kg K C ,234 K C ,344 K D ,322 K D ,

22 K0425 Talerzyki do stopek wychylnych cynkowy odlew ciśnieniowy lub stal nierdzewna Forma A bez otworu mocującego bez podkładki antypoślizgowej Forma B bez otworu mocującego z podkładką antypoślizgową Materiał: Talerzyki cynkowy odlew ciśnieniowy lub stal nierdzewna Podkładka antypoślizgowa elastomer termoplastyczny. Ø D Wersja: Talerzyk cynkowy odlew ciśnieniowy, czarna powłoka proszkowa. Talerzyk stal nierdzewna z połyskiem. od talerzyka Ø 80 K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia (np. K i K zmontowane). Forma C z otworem mocującym (otwarty) bez podkładki antypoślizgowej Ø Forma D z otworem mocującym (otwarty) z podkładką antypoślizgową Stopki wychylne składają się z talerzyka i trzpienia gwintowanego. Każdy talerzyk można zestawić z każdym trzpieniem. Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Dobór trzpieni gwintowanych patrz K A Ø D 324

23 K0425 Talerzyki do stopek wychylnych cynkowy odlew ciśnieniowy lub stal nierdzewna KIPP Talerzyki do stopek wychylnych, cynkowy odlew ciśnieniowy Nr Zamówienia Nr Zamówienia D Obciążalność Forma A Forma B maks. kn K K K K K K K K K K K Nr Zamówienia Nr Zamówienia D A Obciążalność Forma C Forma D maks. kn K K K K KIPP Talerzyki do stopek wychylnych, stal nierdzewna Nr Zamówienia Nr Zamówienia D Obciążalność Forma A Forma B maks. kn K K K K K K Nr Zamówienia Nr Zamówienia D A Obciążalność Forma C Forma D maks. kn K K K K

24 K0426 Talerzyki do stopek wychylnych cynkowy odlew ciśnieniowy Forma C z otworem mocującym bez podkładki antypoślizgowej Materiał: Talerzyk cynkowy odlew ciśnieniowy. Podkładka antypoślizgowa elastomer termoplastyczny. Wersja: Talerzyk czarna powłoka proszkowa. K K i K zmontowane Forma D z otworem mocującym z podkładką antypoślizgową Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia (np. K i K zmontowane). Stopki wychylne składają się z talerzyka i trzpienia gwintowanego. Każdy talerzyk można zestawić z każdym trzpieniem. Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Dobór trzpieni gwintowanych patrz K0427. KIPP Talerzyki do stopek wychylnych, cynkowy odlew odlew ciśnieniowy Nr Zamówienia Forma Obciążalność Ciężar maks. kn ok. kg 326 K C 35 0,400 K D 35 0,435

25 K0429 Trzpienie do stopek wychylnych ECO stal lub stal nierdzewna Materiał: Stal lub stal nierdzewna Wersja: Stal chromianowana na niebiesko. Stal nierdzewna z połyskiem. K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia (np. K i K zmontowane). Stopki wychylne ECO składają się z trzpienia gwintowanego i talerzyka. Każdy trzpień można zestawić z każdym talerzykiem. KIPP Trzpienie do stopek wychylnych ECO Nr Zamówienia Nr Zamówienia D L L1 SW Obciążalność Ciężar Stal Stal nierdzewna maks. kn ok. kg K K M ,5 13 3,5 0,012 K K M ,5 13 3,5 0,017 K K M ,5 13 3,5 0,020 K K M ,5 13 3,5 0,026 K K M ,5 13 3,5 0,029 K K M ,5 13 3,5 0,035 K K M ,5 13 3,5 0,041 K K M ,7 0,022 K K M ,7 0,030 K K M ,7 0,035 K K M ,7 0,044 K K M ,7 0,049 K K M ,7 0,058 K K M ,7 0,069 K K M ,7 0,034 K K M ,7 0,044 K K M ,7 0,051 K K M ,7 0,065 K K M ,7 0,072 K K M ,7 0,086 K K M ,7 0,100 K K M , ,5 0,115 K K M , ,5 0,165 K K M , ,5 0,

26 Notatki 328

27 Wskazówka techniczna do stopek ECO-Line Modułowa budowa stopki ECO-Line Zastosowanie: Stopki ECO-Line mają budowę modułową. Komponenty mogą być zależnie od przypadku zastosowania zestawiane indywidualnie. Trzpienie gwintowane nie są jednak przykręcane, lecz nierozłącznie wprasowane. Stopki znajdują zatem swoje zastosowanie w maszynach i instalacjach, ale także w meblach biurowych. Budowa modułowa: Stopki składają się z dwóch komponentów: z talerza i trzpienia gwintowanego. Każdy talerz można zestawić z każdym trzpieniem gwintowanym (patrz rys. 1). Montaż: Położyć talerzyk na końcówce trzpienia i wbić nitokołek. (niemożliwe niezamierzone odłączenie trzpienia gwintowanego od talerza). Trzpień wciskany z pierścieniem oporowym Rys. 1 Trzpień gwintowany o śr. M8 M16 Kąt nachylenia wałka z gwintem: 10 Talerzyk o śr. 30 mm 50 mm Wskazówka dotycząca zamówienia: Jeżeli stopka i wałek z gwintem mają być dostarczone zmontowane, należy podać numer zamówienia talerza i wałka z dopiskiem zmontowane (patrz przykład zamówienia na stronie danego produktu). 329

28 K0428 Talerzyki do stopek wychylnych ECO cynkowy odlew ciśnieniowy, stal nierdzewna lub tworzywo sztuczne Forma A bez podkładki antypoślizgowej Forma B z podkładką antypoślizgową Materiał: Talerzyk termoplast, cynkowy odlew ciśnieniowy lub stal nierdzewna Podkładka antypoślizgowa, elastomer termoplastyczny. Wersja: Talerzyk czarny termoplast. Talerzyk cynkowy odlew ciśnieniowy ocynkowany na niebiesko. Talerzyki stal nierdzewna z połyskiem. K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, to w zamówieniu należy dopisać słowo zmontowane na końcu numeru zamówienia (np. K i K zmontowane). Stopki wychylne ECO składają się z talerzyka i trzpienia gwintowanego. Każdy talerzyk można zestawić z każdym trzpieniem. Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Dobór trzpieni gwintowanych patrz K0429. KIPP Talerzyki do stopek wychylnych ECO, cynkowy odlew ciśnieniowy Nr Zamówienia Forma D H Obciążalność maks. kn 330 K A 30 11,5 16 K A K A 50 14,5 20 K B 30 13,5 16 K B 40 14,5 18 K B 50 17,5 20

29 K0428 Talerzyki do stopek wychylnych ECO cynkowy odlew ciśnieniowy, stal nierdzewna lub tworzywo sztuczne KIPP Talerzyki do stopek wychylnych ECO, stal nierdzewna Nr Zamówienia Forma D H Obciążalność maks. kn K A 30 11,5 22 K A K A 50 14,5 26 K B 30 13,5 22 K B 40 14,5 24 K B 50 17,5 26 KIPP Talerzyki do stopek wychylnych ECO, tworzywo sztuczne Nr Zamówienia Forma D H Obciążalność maks. kn K A 30 11,5 15 K A K A 50 14,5 15 K B 30 13,5 15 K B 40 14,5 15 K B 50 17,

30 K0395 Stopki dociskowe Forma A talerzyk i element kulkowy ze stali Forma B talerzyk i element kulkowy ze stali nierdzewnej Forma C talerzyk delrin, element kulkowy ze stali Forma D talerzyk delrin, element kulkowy ze stali nierdzewnej Forma G talerzyk i element kulkowy ze stali z płytką antypoślizgową 15 min. Materiał, wersja: Forma A, G: talerzyk stal do ulepszania cieplnego, kulka stal automatowa, utwardzona dyfuzyjnie, oksydowana. Forma B: stal nierdzewna z połyskiem. Forma C: talerzyk delrin, kulka stal automatowa, utwardzona dyfuzyjnie, oksydowana. Forma D: talerzyk delrin, kulka stal nierdzewna z połyskiem. Podkładka antypoślizgowa elastomer termoplastyczny. KIPP Stopki dociskowe K Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem. Nr Zamówienia Nr Zamówienia D1 D2 H1 H2 T SW Obciążalność Forma A Forma B maks. kn (tylko przy obciążeniu statycznym) K K M ,5 8, K K M K K M K K M K K M K K M Nr Zamówienia Nr Zamówienia D1 D2 H1 H2 T SW Obciążalność Forma C Forma D maks. kn (tylko przy obciążeniu statycznym) K K M ,5 8, K K M K K M K K M K K M K K M Nr Zamówienia D1 D2 H1 H2 T SW Obciążalność Forma G maks. kn (tylko przy obciążeniu statycznym) K M K M K M K M

31 K0669 Trzpienie do stopek wychylnych stal lub stal nierdzewna 15 D Materiał: Kulka stal automatowa, utwardzona dyfuzyjnie. Stopka stal automatowa ETG 100. Wersja: Oksydowane. L K SW KIPP Trzpienie gwintowane do stopek, stal lub stal nierdzewna Nr Zamówienia Nr Zamówienia D L SW Obciążalność Stal Stal nierdzewna maks. kn K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M

32 K0672 Talerzyki do stopek wychylnych stal lub stal nierdzewna Forma A Forma B X 5 X Materiał: Talerzyk: stal lub stal nierdzewna Ø80 Ø125 Ø100 Wersja: Stal chromowana. Stal nierdzewna, forma A i B, polerowana. Stal nierdzewna, forma C i D, piaskowana kulkami szklanymi. Ø9 K K i K zmontowane Forma C Forma D Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, numer zamówienia talerzyka i trzpienia należy podać z dopiskiem zmontowane (np. K i K zmontowane). Stopki składają się z talerzyka i trzpienia gwintowanego. Każdy talerzyk można zestawić z każdym trzpieniem. Odpowiednie trzpienie gwintowane patrz K X X X przy wielkości trzpienia: Forma A, C, D : M8/M10 = 31 mm M12 = 32 mm M16 = 36 mm M20 = 39 mm KIPP Talerzyki do stopek stal lub stal nierdzewna Forma B : M8/M10 = 46 mm M12 = 48 mm M16 = 51 mm M20 = 54 mm Nr Zamówienia Nr Zamówienia Forma Obciążalność Stal Stal nierdzewna maks. kn 334 K K A 20 K K B 40 K K C 20 K K D 20

33 K0673 Talerzyki do stopek z gumową powłoką stal lub stal nierdzewna 15 Materiał: Talerzyki stal lub stal nierdzewna Powłoka gumowa NBR, 70 w skali Shore a A. Wersja: Stal chromowana. Stal nierdzewna polerowana. K K i K zmontowane Wskazówka do zamówienia: Jeśli stopka ma być dostarczona w stanie zmontowanym, numer zamówienia talerzyka i trzpienia należy podać z dopiskiem zmontowane (np. K i K zmontowane). D H1 X Stopki do maszyn składają się z podstawy i gwintu. Każda podstawa może być połączona z każdym gwintem. Lista gwintów patrz K0669. D = 80 : X przy wielkości trzpienia: M8/M10 = 37 mm M12 = 38 mm M16 = 42 mm M20 = 45 mm D = 100 : X przy wielkości trzpienia: M8/M10 = 37 mm M12 = 38 mm M16 = 42 mm M20 = 45 mm KIPP Talerzyki do stopek z gumową powłoką stal lub stal nierdzewna Nr Zamówienia Nr Zamówienia D H1 Obciążalność Stal Stal nierdzewna maks. kn K K ,5 K K

34 K0674 Stopki z talerzykiem okrągłym D1 Materiał, wersja: Poliamid, czarny. Śruba ze stali ocynkowanej. H L K X020 (podać długość L) Stopka z nacięciem pod wkrętak krzyżakowy na spodzie talerzyka w celu ułatwienia montażu. Wersja sztywna. D KIPP Stopki z talerzykiem okrągłym Nr Zamówienia D D1 H L 336 K X 30 M /30 K X 30 M /20/25/30/40 K X 30 M /30/35 K X 47 M /20/30/40 K X 47 M /30/55

35 K0675 Stopki z talerzykiem okrągłym, z kołnierzem sześciokątnym D1 Materiał, wersja: Poliamid, czarny. Śruba ze stali ocynkowanej. K X020 (podać długość L) L Stopka z talerzykiem sześciokątnym i nacięciem pod wkrętak krzyżakowy na spodzie talerzyka w celu ułatwienia montażu. Wersja sztywna. H D SW KIPP Stopki z talerzykiem okrągłym, z kołnierzem sześciokątnym Nr Zamówienia D D1 H SW L K X 30 M /30 K X 30 M /20/25/30/40 K X 47 M /20/30/40 K X 47 M /30 337

36 K0676 Stopki z talerzykiem sześciokątnym D1 Materiał, wersja: Polietylen, czarny. Śruba ze stali ocynkowanej. L H K X020 (podać długość L) Stopka z talerzykiem sześciokątnym. Wersja sztywna. SW KIPP Stopki z talerzykiem sześciokątnym Nr Zamówienia D1 H SW L 338 K X M /30/40/50 K X M /30/40/50 K X M6 7, /30/40/50 K X M8 7, /30/40/50 K X M10 7, /30 K X M /30/40/50 K X M /30

37 K0677 Stopki z talerzykiem radełkowanym D1 Materiał, wersja: Poliamid, czarny. Śruba ze stali ocynkowanej. K X016 (podać długość L) L Stopka z talerzykiem radełkowanym. Wersja sztywna. H D KIPP Stopki z talerzykiem radełkowanym Nr Zamówienia D D1 H L K X 28,5 M5 9,3 16/20/25/40 K X 28,5 M6 9,3 16/20/30/40/50 K X 28,5 M8 9,3 16/20/30/40/50/60/80 339

38 K0678 Stopki wychylne bez otworem D1 z otworem D1 Materiał, wersja: Talerzyk i trzpień gwintowany stal ocynkowana. K X016 (podać długość L) L L H Trzpień gwintowany jest połączony z talerzykiem w sposób umożliwiający obracanie. H D D D2 SW A KIPP Stopki Nr Zamówienia Nr Zamówienia A D D1 D2 H SW L bez otworu z otworem 340 K X K X -/24,3 30 M8 -/ /20/30/40/50 K X K X -/24,3 30 M10 -/4 12, /20/30/40/50/60 K X K X -/30 40 M8 -/ /20/30/40/50 K X K X -/30 40 M10 -/ /20/30/40/50/60 K X K X -/35 50 M8 -/5,5 12, /20/30/40/50 K X K X -/35 50 M10 -/5, /20/30/40/50/60 K X K X -/46 60 M8 -/5,5 13, /20/30/40/50 K X K X -/46 60 M10 -/5, /20/30/40/50/60

39 K0679 Kołpaki do stopek Materiał, wersja: PE, czarny. K Osłony chronią przed zarysowaniami powierzchnię, na której stoi maszyna. H D KIPP Kołpaki do stopek Nr Zamówienia dla stopek o Ø D H Ciężar ok. g K ,8 4,8 1,16 K ,8 6,3 341

40 K0687 Stopki antywibracyjne Forma A bez zabezpieczenia przed zerwaniem z zabezpieczeniem przed zerwaniem Forma B bez zabezpieczenia przed zerwaniem z zabezpieczeniem przed zerwaniem Materiał, wersja: Części metalowe, stal ocynkowana, klasa wytrzymałości 5.6. Elastomer kauczuk naturalny, twardość średnia, 60 w skali Shore a K Stopki do maszyn to sprawdzone elementy o uniwersalnym zastosowaniu umożliwiające elastyczne przechowywanie maszyn każdego rodzaju. Stopki do maszyn są zalecane wszędzie tam, gdzie należy unikać dużych ruchów w płaszczyźnie poziomej. Ich sztywność pozioma we wszystkich kierunkach jest większa, niż sztywność pionowa. Przy właściwym użytkowaniu doskonale zapobiegają przenoszeniu wstrząsów i hałasu. Specjalnie do zastosowań, w których występują siły rozciągające (np. przemysł stoczniowy), zaleca się stopki do maszyn z zabezpieczeniem przed zerwaniem. Podane dane dla obciążeń są wartościami orientacyjnymi określonymi na podstawie statystycznego obciążenia przy twardości gumy 60 Shore A. Na zapytanie: Stopki antywibracyjne z gumą o twardości 40 lub 70 w skali Shore a A. KIPP Stopki antywibracyjne Nr Zamówienia Nr Zamówienia Forma A B D D1 D2 H L F1 bez zabezpieczenia przed zerwaniem z zabezpieczeniem przed zerwaniem (N) 342 K K A M10 8, K K A M K K A M12 10, K K A M12 12, K K B M16 12,

41 K0686 Stopki antywibracyjne typ H2 F1 D D1 D2 Materiał, wersja: Części metalowe stal ocynkowana, klasa wytrzymałości 5.6. Elastomer kauczuk naturalny, twardość 40 lub 60 w skali Shore a A. K A H D3 od D = 130 mm A D3 B Stopki antywibracyjne charakteryzują się wysoką elastycznością zarówno w kierunku promieniowym, jak i osiowym, i tym samym zapewniają doskonałą ochronę przed uderzeniami. Wyjątkowy kształt stopek antywibracyjnych zapewnia izolację akustyczną oraz izolację drgań maszyn i agregatów o niskiej częstotliwości własnej. Szczególnie nadają się do zabezpieczania delikatnych urządzeń. Elementów nie wolno poddawać naprężęniom rozciągającym. Odporność termiczna od -30 C do +80 C. L L KIPP Stopki antywibracyjne typ H2 Nr Zamówienia Wersja A B D D1 D2 D3 H L F1 Ciężar (N) ok. kg K Twardość 40 wg Shore a A M ,030 K Twardość 40 wg Shore a A M ,067 K Twardość 40 wg Shore a A M ,148 K Twardość 40 wg Shore a A M10 11, ,250 K Twardość 40 wg Shore a A M10 11, ,390 K Twardość 40 wg Shore a A M12 14, ,020 K Twardość 40 wg Shore a A M16 14, ,200 K Twardość 60 wg Shore a A M ,030 K Twardość 60 wg Shore a A M ,067 K Twardość 60 wg Shore a A M ,148 K Twardość 60 wg Shore a A M10 11, ,264 K Twardość 60 wg Shore a A M10 11, ,416 K Twardość 60 wg Shore a A M12 14, ,085 K Twardość 60 wg Shore a A M16 14, ,

42 K0304 Stopki wahliwe H2 Materiał: Kulka stal automatowa, utwardzona dyfuzyjnie. Stopka stal automatowa ETG 100. D1 D SW H H1 20 Wersja: Oksydowane. K KIPP Stopki wahliwe Nr Zamówienia D D1 H H1 H2 SW F Ciężar maks. N ok. kg 344 K M ,5 6, ,012 K M ,5 8, ,011 K M ,023 K M ,035 K M ,5 12 4, ,052 K M , ,074 K M , ,138

43 Notatki 345
