2 Zestawienie produktów Uchwyty i pokrętła Nakrętki radełkowane stal i stal nierdzewna DIN 6303 K0137 Nakrętki radełkowane z tworzywa sztucznego K0138 Strona 90 Pokrętła radełkowane K0110 Pokrętła radełkowane do śrub z gniazdem sześciokątnym K0680 Strona 96 Śruby radełkowane z tworzywa sztucznego K0141 Strona 91 Pokrętła motylkowe do śrub z gniazdem sześciokątnym K0681 Strona 97 Nakrętki radełkowane szybkozwalnialne K0139 Strona 91 Pokrętła krzyżowe podobne do DIN 6335, z aluminium K0145 Strona 98 Płaskie nakrętki radełkowane, stal i stal nierdzewna DIN 467 K0144 Strona 92 Pokrętła krzyżowe podobne do DIN 6335, stal nierdzewna K0146 Strona stainless steel Wysokie nakrętki radełkowane, stal i stal nierdzewna DIN 466 K0143 Strona 93 Pokrętła krzyżowe DIN 6335, z żeliwa szarego K0147 Strona 102 Wysokie śruby radełkowane, stal i stal nierdzewna DIN 464 K0140 Pokrętła radełkowane K0142 Strona 93 Strona 94 Pokrętła krzyżowe z żeliwa szarego powlekane tworzywem sztucznym wg DIN 6335 K0682 Pokrętła krzyżowe Soft K0613 Strona 103 Strona 104 Pokrętła radełkowane K0247 Strona 94 Pokrętła krzyżowe podobne do DIN 6335 K0148 Strona Nowość Strona 95 Strona Artykuł rozszerzony

3 Zestawienie produktów Uchwyty i pokrętła Szybkomocujące pokrętła krzyżowe z żeliwa szarego K0683 Pokrętła żebrowane K0276 Pokrętła gwiaździste podobne do DIN 6336, z aluminium K0149 Strona 108 Pokrętła gwiaździste pięcioramienne K0185 Strona 121 Pokrętła gwiaździste podobne do DIN 6336, stal nierdzewna K0150 Strona stainless steel Pokrętła gwiaździste pięcioramienne K0279 Strona 122 Pokrętła gwiaździste DIN 6336, z żeliwa szarego K0151 Strona 112 Pokrętła gwiaździste czteroramienne K0278 Strona 123 Pokrętła gwiaździste podobne do DIN 6336 K0152 Strona 113 Pokrętła wysokie K0280 Strona Pokrętła gwiaździste z obsadzoną piastą K0153 Strona 114 Pokrętła żłobkowane K0281 Strona 126 Pokrętła gwiaździste podobne do DIN 6336, części stalowe - nierdzewne K0154 Strona 115 Pokrętła zaciskowe K0255 Strona 127 Pokrętła gwiaździste podobne do DIN 6336 K0155 Strona 116 Pokrętła trójkątne obsadzone K0183 Strona 128 Pokrętła gwiaździste szybkomocujące K0156 Strona Kółka radełkowane K0260 Strona 129 Strona 120 Strona Nowość Artykuł rozszerzony

4 Zestawienie produktów Uchwyty i pokrętła Kółka radełkowane części stalowe ze stali nierdzewnej K0261 Pokrętła miniwing z przelotowym gwintem wewnętrznym K0658 Przyciski grzybkowe z gwintem wewnętrznym, stal lub stal nierdzewna K0250 Strona Uchwyty T K0180 Strona 142 Przyciski grzybkowe z gwintem wewnętrznym K0251 Strona 134 Uchwyty T K0181 Strona 143 Przyciski grzybkowe z gwintem zewnętrznym K0251 Strona 135 Przyciski grzybkowe K0157 Strona 144 Pokrętła motylkowe nierdzewne K0273 Strona 136 stainless steel Uchwyty kuliste stal nierdzewna lub aluminium DIN 319 K0650 Strona 145 Pokrętła motylkowe K0274 Strona 137 Uchwyty kuliste, termoplast, rozszerzona DIN 319 K0158 Strona 146 Pokrętła motylkowe z przelotowym gwintem wewnętrznym K0274 Strona 138 Uchwyty kuliste gładkie rozszerzona DIN 319 K0159 Strona 147 Pokrętła motylkowe jednoskrzydłowe K0608 Strona 139 Uchwyty kuliste K0253 Strona Pokrętła miniwing K0274 Strona 140 Uchwyty kuliste obrotowe K0254 Strona 150 Strona 141 Strona Nowość Artykuł rozszerzony

5 Zestawienie produktów Uchwyty i pokrętła Pokrętła ze skalą K0248 Pokrętła do nastawiania K0249 Strona 152 Pokrętła radełkowane z ograniczeniem momentu obrotowego K0277 Pokrętła motylkowe jednoskrzydłowe K0178 Strona 153 Strona 154 Łożysko osiowe do zwiększania siły mocowania K0584 Strona 155 Strona Nowość Artykuł rozszerzony

6 K0137 Nakrętki radełkowane stal i stal nierdzewna DIN 6303 Forma A bez otworu trzpienia Materiał, wersja: Stal automatowa, oksydowana. Stal nierdzewna z połyskiem. K Forma B z otworem trzpienia Otwór trzpienia przed zmontowaniem przewiercić i rozwiercić KIPP Nakrętki radełkowane stal i stal nierdzewna DIN 6303 Nr Zamówienia Forma Materiał D1 D2 D3 D4 D5 E H K T odpowiedni kołek cylindryczny Ciężar nawiercony DIN 7 ok. g 90 K A stal M K A stal M K A stal M K A stal M K A stal M K A stal nierdzewna M K A stal nierdzewna M K A stal nierdzewna M K A stal nierdzewna M K A stal nierdzewna M K B Stal M ,4 2, ,5 m6 x K B stal M ,4 2, ,5 m6 x K B stal M , ,5 m6 x K B stal M , ,5 m6 x K B stal M , ,5 m6 x

7 K0138 Nakrętki radełkowane z tworzywa sztucznego Materiał: Duroplast PF 31, czarny. Tulejka gwintowana mosiądz. Wersja: Tulejka gwintowana niklowana. KIPP Nakrętki radełkowane z tworzywa sztucznego K Nr Zamówienia D1 D2 D3 D4 H K T Ciężar ok. g K M K M K M K M K M K0141 Śruby radełkowane z tworzywa sztucznego KIPP Śruby radełkowane z tworzywa sztucznego Materiał: Duroplast PF 31, czarny. Trzpień gwintowany stal. Wersja: Trzpień gwintowany ocynkowany. K X25 (podać długość L) Nr Zamówienia L D1 D2 D3 D4 H H1 K K X 15/20 M ,5 9 8 K X 10/18/25 M , K X 20/28 M ,5 9 K X 25/32 M K X 30 M ,

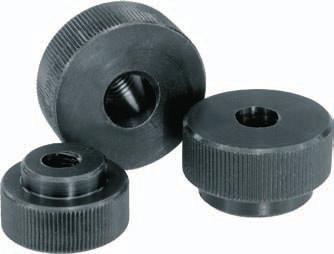

8 K0139 Nakrętki radełkowane szybkozwalnialne Materiał: Stal do ulepszania cieplnego. Wersja: Ulepszone cieplnie i oksydowane. K Nakrętki radełkowane szybkozwalnialne znajdują zastosowanie we wszystkich przyrządach, gdzie nie wymaga się dużych sił mocujących. Ten efekt uzyskuje się dzięki gwintowi jednostronnemu. Kołek gwintowany powinien być dłuższy kilka milimetrów od wysokości "H" KIPP Nakrętki radełkowane szybkozwalnialne Nr Zamówienia D1 D2 D3 D4 H K Ciężar ok. g 92 K M , K M , K M , K M , K M ,

9 K0144 Płaskie nakrętki radełkowane, stal i stal nierdzewna DIN 467 D2 D1 D3 Materiał, wersja: Stal automatowa , oksydowana. Stal nierdzewna z połyskiem. K H KIPP Płaskie nakrętki radełkowane, stal i stal nierdzewna DIN 467 K Płaskie nakrętki radełkowane M12 nie są przewidziane w urzędowym arkuszu norm. Nr Zamówienia Nr Zamówienia D1 D2 D3 H K Ciężar Stal Stal nierdzewna ok. g K K M ,5 6 K K M K K M K K M K K M K K M K0143 Wysokie nakrętki radełkowane, stal i stal nierdzewna DIN 466 D2 D1 D3 K H KIPP Wysokie nakrętki radełkowane, stal i stal nierdzewna DIN 466 Materiał, wersja: Stal automatowa , oksydowana. Stal nierdzewna z połyskiem. K Wysokie nakrętki radełkowane M12 nie są przewidziane w urzędowym arkuszu norm. Nr Zamówienia Nr Zamówienia D1 D2 D3 H K Ciężar Stal Stal nierdzewna ok. g K K M ,5 3,5 7 K K M , K K M K K M K K M K K M

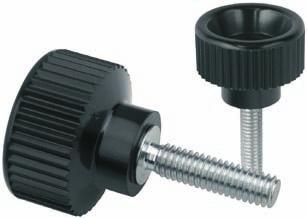

10 K0140 Wysokie śruby radełkowane, stal i stal nierdzewna DIN 464 Materiał, wersja: Stal automatowa, oksydowana. Stal nierdzewna z połyskiem. K X20 (podać długość L) KIPP Śruby radełkowane stal i stal nierdzewna DIN 464 * Śruba radełkowana tej długości dostarczana jest z trzpieniem (nie ma podcięcia gwintu). Nr Zamówienia Nr Zamówienia D1 D2 D3 L H K Stal Stal nierdzewna K X K X M /16/20* 9,5 3,5 K X K X M /16/20* 11,5 4 K X K X M /16/20/25* 15 5 K X K X M /20/25/30* 18 6 K X K X M /25/30/40* 23 8 K0142 Pokrętła radełkowane D H H1 D1 T Materiał: Duroplast PF 31, czarny. Tulejka mosiądz. D2 Wersja: Usunięte wypływki i wypolerowane na wysoki połysk. KIPP Pokrętła radełkowane Nr Zamówienia D D1 D2 H H1 T K Na zapytanie: Inne kolory. 94 K M ,5 6 6,5 K M , K M , K M , K M ,5 7 9

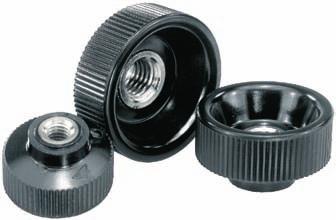

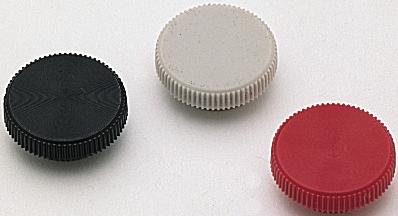

11 K0247 Pokrętła radełkowane Doskonale leżące w dłoni pokrętła łączą w sobie zdumiewające cechy. Optymalna ergonomia rowkowana powierzchnia wieńca o działaniu autodynamicznym i sprzyjające wzornictwo trafiają do coraz to nowych grup odbiorców i wzmacniają estetyczny i właściwy dla bezpieczeństwa profil każdego produktu z osobna. Materiał, wersja: Termoplast czarnoszary. Tulejka lub trzpień gwintowany, stal 5.8, chromianowane na niebiesko lub stal nierdzewna , z połyskiem. K X20 (kolor zaślepki: czerwony; podać długość L) Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Pokrętła radełkowane z gwintem wewnętrznym Nr Zamówienia Nr Zamówienia Rozmiar D D1 D2 D3 H H1 T Tuleja stalowa Tuleja stal nierdzewna K Δ K Δ 1 M K Δ K Δ 1 M K Δ K Δ 1 M K Δ K Δ 2 M ,5 14 K Δ K Δ 3 M K Δ K Δ 3 M KIPP Pokrętła radełkowane z gwintem zewnętrznym Nr Zamówienia Nr Zamówienia Rozmiar D D1 D2 D3 H H1 L = długość śruby Trzpienie stalowe Trzpienie nierdzewne K ΔX K ΔX 1 M /12/15/20/25 K ΔX K ΔX 1 M /20/25/30 K ΔX K ΔX 2 M ,5 20/25/30/40 K ΔX K ΔX 3 M /30/40 95

12 K0110 Pokrętła radełkowane D1 D3 T H Materiał: Termoplast czarnoszary. D D2 H1 L Wersja: Tulejka mosiężna lub ze stali nierdzewnej , z połyskiem. Trzpień gwintowany stal 5.8, chromianowana na niebiesko lub stal nierdzewna , z połyskiem. D K x12 Inne kolory na zapytanie. KIPP Pokrętła radełkowane z gwintem wewnętrznym Nr Zamówienia Wersja D D1 D2 D3 H H1 T Ciężar ok. g K Tuleja mosiężna M ,5 4,5 8,6 3,9 K Tuleja mosiężna M ,5 6 8,6 4,1 K Tuleja mosiężna M ,5 6 8,6 4,31 K Tuleja nierdzewna M ,5 4,5 8,6 3,9 K Tuleja nierdzewna M ,5 6 8,6 4 K Tuleja nierdzewna M ,5 6 8,6 4,1 KIPP Pokrętła radełkowane z gwintem zewnętrznym Nr Zamówienia Wersja D D1 D2 D3 H L 96 K X Trzpienie stalowe M ,5 8/10/12/15 K X Trzpienie stalowe M ,5 8/10/12/15 K X Trzpienie stalowe M ,5 10/12/15/20 K X Trzpienie stalowe M ,5 10/15/20/25 K X Trzpienie nierdzewna M ,5 8/10/12/15 K X Trzpienie nierdzewna M ,5 8/10/12/15 K X Trzpienie nierdzewna M ,5 10/12/15/20 K X Trzpienie nierdzewna M ,5 10/15/20/25

13 K0680 Pokrętła radełkowane do śrub z gniazdem sześciokątnym Materiał: Termoplast. Wersja: czarne, szare lub czerwone. K (kolor pokrętła radełkowanego: czerwony) Numer koloru: 5 = szary 6 = czerwony Odpowiednie śruby ISO Δ W tym miejscu wstawić wybrany kolor pokrętła radełkowanego. Przy wyborze czarnego koloru pokrętła radełkowanego podawanie numeru koloru nie jest konieczne. Pokrętło radełkowane Śruba ISO 4762 Śrubę wtłoczyć w pokrętło radełkowane KIPP Pokrętła radełkowane do śrub z gniazdem sześciokątnym Pokrętło radełkowane z gwintem zewnętrznym Nr Zamówienia D D1 E dla śrub Ciężar z gniazdem sześciokątnym ok. kg K Δ 9,5 8,3 4,5 M3 0,040 K Δ 13 9,6 5,5 M4 0,060 K Δ 16 11,5 6,5 M5 0,070 K Δ ,5 M6 0,130 K Δ ,8 M6 0,180 K Δ ,8 M8 0,300 97

14 K0681 Pokrętła motylkowe do śrub z gniazdem sześciokątnym Materiał: Termoplast. Wersja: czarne, szare lub czerwone. K (kolor pokrętła motylkowego: czerwony) Numer koloru: 5 = szary 6 = czerwony Odpowiednie śruby ISO Δ W tym miejscu wstawić wybrany kolor pokrętła motylkowego. Przy wyborze czarnego koloru pokrętła motylkowego podawanie numeru koloru nie jest konieczne. Pokrętło motylkowe Śruba ISO 4762 Śrubę wtłoczyć w pokrętło motylkowe Pokrętło radełkowane z gwintem zewnętrznym KIPP Pokrętła motylkowe do śrub z gniazdem sześciokątnym Nr Zamówienia D D1 E dla śrub Ciężar z gniazdem sześciokątnym ok. kg/ K ,6 M5 0,104 K ,5 7,8 M6 0,130 K ,5 10 M8 0,290 K ,5 M10 0,405

15 Notatki 99

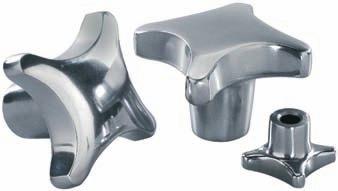

16 K0145 Pokrętła krzyżowe podobne do DIN 6335, z aluminium Forma A surówka Forma B otwór przelotowy Forma C otwór nieprzelotowy Materiał: Aluminium. Wersja: Bębnowane z połyskiem lub szlifowane i polerowane. K D4 H7 D4 H7 Na zapytanie: Pokrętła krzyżowe jako półfabrykaty (usunięte wypływki). Forma D gwint i powiercenie Forma E otwór gwintowy nieprzelotowy KIPP Pokrętła krzyżowe podobne do DIN 6335, z aluminium Nr Zamówienia Wersja Forma D1 D2 H1 H3 100 K bębnowana A K bębnowana A K bębnowana A K bębnowana A

17 K0145 Pokrętła krzyżowe podobne do DIN 6335, z aluminium KIPP Pokrętła krzyżowe podobne do DIN 6335, z aluminium Nr Zamówienia Nr Zamówienia Forma D1 D2 D4 H2 H3 bębnowana polerowany K K B K K B K K B K K B Nr Zamówienia Nr Zamówienia Forma D1 D2 D4 H1 H3 T1 T2 bębnowana polerowany K K C K K C K K C K K C Nr Zamówienia Nr Zamówienia Forma D1 D2 D5 D6 H2 H3 T4 bębnowana polerowany K K D M8 8, K K D M10 10, K K D M K K D M Nr Zamówienia Nr Zamówienia Forma D1 D2 D5 H1 H3 T1 T2 bębnowana polerowany K K E M K K E M K K E M K K E M

18 K0146 Pokrętła krzyżowe podobne do DIN 6335, stal nierdzewna stainless steel Forma B otwór przelotowy Forma C otwór nieprzelotowy D4 H7 Forma D gwint i powiercenie D4 H7 Forma E otwór gwintowy nieprzelotowy Materiał: Stal nierdzewna Wersja: Szlifowane i polerowane. K Na zapytanie: Pokrętła krzyżowe, stal nierdzewna, z gwintami zewnętrznymi. KIPP Pokrętła krzyżowe podobne do DIN 6335, stal nierdzewna Nr Zamówienia Nr Zamówienia Wersja D1 D2 D4 H1 H2 H3 T1 T2 Forma B Forma C K K polerowany /21 20/- 10 -/15 -/12 K K polerowany /26 25/- 13 -/18 -/15 K K polerowany /34 32/- 17 -/21 -/18 K K polerowany /42 40/- 21 -/25 -/22 Nr Zamówienia Nr Zamówienia Wersja D1 D2 D5 D6 H1 H2 H3 T1 T2 T4 Forma D Forma E 102 K K polerowany M6 6,4/- -/21 20/- 10 -/15 -/12 10/- K K polerowany M8 8,4/- -/26 25/- 13 -/18 -/15 12/- K K polerowany M10 10,5/- -/34 32/- 17 -/21 -/18 16/- K K polerowany M12 13/- -/42 40/- 21 -/25 -/22 20/-

19 K0147 Pokrętła krzyżowe DIN 6335, z żeliwa szarego Forma A surówka Forma B otwór przelotowy Forma C otwór nieprzelotowy Materiał: Żeliwo szare GJL 200. Wersja: Bębnowane z połyskiem. K D4 H7 D4 H7 Forma D gwint i powiercenie Forma E otwór gwintowy nieprzelotowy KIPP Pokrętła krzyżowe DIN 6335, z żeliwa szarego Nr Zamówienia Nr Zamówienia Wersja D1 D2 D4 H1 H2 H3 Forma A Forma B K K bębnowana /6 21/- -/20 10 K K bębnowana /8 26/- -/25 14 K K bębnowana /10 34/- -/32 20 K K bębnowana /12 42/- -/40 25 K K bębnowana /16 52/- -/50 30 K K bębnowana /20 65/- -/63 38 Nr Zamówienia Nr Zamówienia Nr Zamówienia Wersja D1 D2 D4 D5 D6 H1 H2 H3 T1 T2 T4 Forma C Forma D Forma E K K K bębnowana /-/- -/M6/M6 -/6,4/- 21/-/21 -/20/- 10 -/15/15 -/12/12 -/10/- K K K bębnowana /-/- -/M8/M8 -/8,4/- 26/-/26 -/25/- 14 -/18/18 -/15/15 -/12/- K K K bębnowana /-/- -/M10/M10 -/10,5/- 34/-/34 -/32/- 20 -/21/21 -/18/18 -/16/- K K K bębnowana /-/- -/M12/M12 -/13/- 42/-/42 -/40/- 25 -/25/25 -/22/22 -/20/- K K K bębnowana /-/- -/M16/M16 -/17/- 52/-/52 -/50/- 30 -/32/32 -/28/28 -/30/- K K K bębnowana /-/- -/M20/M20 -/21/- 65/-/65 -/63/- 38 -/40/40 -/36/36 -/38/- 103

20 K0682 Pokrętła krzyżowe z żeliwa szarego powlekane tworzywem sztucznym wg DIN 6335 Forma C z otworem nieprzelotowy Forma E z gwintowanym otworem nieprzelotowym Materiał: Żeliwo szare GJL 200. Wersja: powlekane tworzywem sztucznym. K Kolor pomarańczowy RAL 2004, kolor czarny RAL 9005 matowy. KIPP Pokrętła krzyżowe z żeliwa szarego powlekane tworzywem sztucznym wg DIN 6335 Nr Zamówienia Nr Zamówienia Forma D1 D2 D4 D5 H1 H3 T1 T2 Ciężar kolor orange kolor czarny matowy ok. kg 104 K K C ,055 K K C ,105 K K C ,195 K K C ,380 K K E M ,055 K K E M ,105 K K E M ,195 K K E M ,380

21 K0613 Pokrętła krzyżowe Soft Forma K gwint wewnętrzny Forma L gwint zewnętrzny Materiał, wersja: Korpus twardy termoplast, czarny. Powłoka miękki termoplast, czarny. Tulejka wzgl. trzpień gwintowany stal 5.8, ocynkowana. H T H1 K X20 (podać długość L) D D2 D L Pokrętła krzyżowe z miękką powłoką łączą w sobie trwałość tradycyjnych pokręteł z termoplastu z przyjemnymi w dotyku miękkimi powierzchniami. Miękka powłoka pokręteł krzyżowych tworzy przyjemną w dotyku, antypoślizgową powierzchnię. W ten sposób można uzyskiwać większe siły naprężające w sposób bezpieczny dla dłoni. D1 KIPP Pokrętła krzyżowe Soft z gwintem wewnętrznym Nr Zamówienia Forma D D1 D2 H H1 T Ciężar ok. kg K K M ,016 K K M ,033 K K M ,5 13, ,018 K K M ,5 13, ,035 K K M ,5 13, ,037 KIPP Pokrętła krzyżowe Soft z gwintem zewnętrznym Nr Zamówienia Forma D D1 D2 H H1 L K X L M /40 K X L M /40 K X L M ,5 13, /40 K X L M ,5 13, /40 K X L M ,5 13, /30/40 105

22 K0148 Pokrętła krzyżowe podobne do DIN 6335 Materiał: Duroplast PF 31, czarny. Obsadzona piasta stal. Tulejka wzgl. trzpień gwintowany stal ocynkowana. Wersja: Usunięte wypływki i wypolerowane na wysoki połysk. K X30 (podać długość L) Forma E z wystającą tuleją stalową Forma G otwór nieprzelotowy Forma K z tuleją gwintowaną Forma L z gwintem zewnętrznym D9 H11 106

23 K0148 Pokrętła krzyżowe podobne do DIN 6335 KIPP Pokrętła krzyżowe podobne do DIN 6335, Forma E Nr Zamówienia Forma D1 D5 D7 H5 H6 H7 T6 K E 32 M K E 40 M K E 50 M K E 63 M K E 80 M KIPP Pokrętła krzyżowe podobne do DIN 6335, Forma G Nr Zamówienia Forma D1 D8 D9 H3 H4 T1 K G K G K G K G K G KIPP Pokrętła krzyżowe podobne do DIN 6335, Forma K Nr Zamówienia Forma D1 D5 D8 H3 H4 T6 K K 25 M ,5 K K 32 M K K 40 M K K 50 M K K 63 M K K 80 M KIPP Pokrętła krzyżowe podobne do DIN 6335, Forma L Nr Zamówienia Forma D1 D6 D8 H3 H4 L = długość śruby K X L 25 M /20/25/30/40/50 K X L 32 M /20/25/30/40/50 K X L 40 M /25/30/35/40/45/50 K X L 50 M /25/30/35/40/45/50 K X L 63 M /30/40/50/60 107

24 K0683 Szybkomocujące pokrętła krzyżowe z żeliwa szarego Materiał: Żeliwo szare GJL 300. Kołek gwintowany powinien być dłuższy kilka milimetrów od wysokości "H" Wersja: piaskowane lub bębnowane. K Pokrętła krzyżowe szybkomocujące znajdują zastosowanie we wszystkich przyrządach, gdzie nie wymaga się dużych sił mocujących. Ten efekt uzyskuje się dzięki gwintowi jednostronnemu. KIPP Szybkomocujące pokrętła krzyżowe z żeliwa szarego Nr Zamówienia D1 D2 D3 D4 H H1 Ciężar ok. kg 108 K M ,025 K M8 9, ,040 K M10 11, ,085 K M12 13, ,190 K M14 15, ,270 K M16 17, ,380

25 Notatki 109

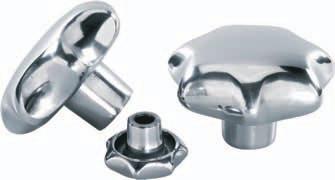

26 K0149 Pokrętła gwiaździste podobne do DIN 6336, z aluminium Forma A surówka Forma B otwór przelotowy Forma C otwór nieprzelotowy Materiał: Aluminium. Wersja: Bębnowane z połyskiem lub szlifowane i polerowane. T1 K D4 H7 Forma D gwint i powiercenie D4 H7 Forma E otwór gwintowy nieprzelotowy Na zapytanie: Pokrętła gwiaździste jako półfabrykaty (usunięte wypływki). KIPP Pokrętła gwiaździste podobne do DIN 6336, z aluminium Nr Zamówienia Wersja Forma D1 D2 H1 H3 K bębnowana A K bębnowana A K bębnowana A K bębnowana A Nr Zamówienia Nr Zamówienia Forma D1 D2 D4 H2 H3 bębnowana polerowany 110 K K B K K B K K B K K B

27 K0149 Pokrętła gwiaździste podobne do DIN 6336, z aluminium KIPP Pokrętła gwiaździste podobne do DIN 6336, z aluminium Nr Zamówienia Nr Zamówienia Forma D1 D2 D4 H1 H3 T1 T2 bębnowana polerowany K K C K K C K K C K K C Nr Zamówienia Nr Zamówienia Forma D1 D2 D5 D6 H2 H3 T4 bębnowana polerowany K K D M8 8, K K D M10 10, K K D M K K D M Nr Zamówienia Nr Zamówienia Forma D1 D2 D5 H1 H3 T1 T2 bębnowana polerowany K K E M K K E M K K E M K K E M

28 K0150 Pokrętła gwiaździste podobne do DIN 6336, stal nierdzewna stainless steel Forma B otwór przelotowy Forma C otwór nieprzelotowy D4 H7 Forma D gwint i powiercenie D4 H7 Forma E otwór gwintowy nieprzelotowy Materiał: Stal nierdzewna Wersja: Szlifowane i polerowane. K Na zapytanie: Pokrętła krzyżowe, stal nierdzewna, z gwintem zewnętrznym. KIPP Pokrętła gwiaździste podobne do DIN 6336, stal nierdzewna Nr Zamówienia Nr Zamówienia Wersja D1 D2 D4 H1 H2 H3 T1 T2 Forma B Forma C K K polerowany /21 20/- 10 -/15 -/12 K K polerowany /26 25/- 13 -/18 -/15 K K polerowany /34 32/- 17 -/21 -/18 K K polerowany /42 40/- 21 -/25 -/22 Nr Zamówienia Nr Zamówienia Wersja D1 D2 D5 D6 H1 H2 H3 T1 T2 T4 Forma D Forma E 112 K K polerowany M6 6,4/- -/21 20/- 10 -/15 -/12 10/- K K polerowany M8 8,4/- -/26 25/- 13 -/18 -/15 12/- K K polerowany M10 10,5/- -/34 32/- 17 -/21 -/18 16/- K K polerowany M12 13/- -/42 40/- 21 -/25 -/22 20/-

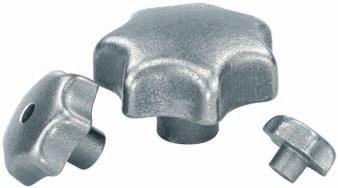

29 K0151 Pokrętła gwiaździste DIN 6336, z żeliwa szarego Forma A surówka Forma B otwór przelotowy Forma C otwór nieprzelotowy Materiał: Żeliwo szare GJL 200. Wersja: Bębnowane z połyskiem. K D4 H7 D4 H7 Na zapytanie: Pokrętła gwiaździste z żeliwa szarego powlekane tworzywem sztucznym. Forma D gwint i powiercenie Forma E otwór gwintowy nieprzelotowy KIPP Pokrętła gwiaździste DIN 6336, z żeliwa szarego Nr Zamówienia Nr Zamówienia Wersja D1 D2 D4 H1 H2 H3 Forma A Forma B K K bębnowana /8 26/- -/25 13 K K bębnowana /10 34/- -/32 17 K K bębnowana /12 42/- -/40 21 K K bębnowana /6 21/- -/20 10 K K bębnowana /16 52/- -/50 25 Nr Zamówienia Nr Zamówienia Nr Zamówienia Wersja D1 D2 D4 D5 D6 H1 H2 H3 T1 T2 T4 Forma C Forma D Forma E K K K bębnowana /-/- -/M6/M6 -/6,4/- 21/-/21 -/20/- 10 -/15/15 -/12/12 -/10/- K K K bębnowana /-/- -/M8/M8 -/8,4/- 26/-/26 -/25/- 13 -/18/18 -/15/15 -/12/- K K K bębnowana /-/- -/M10/M10-/10,5/- 34/-/34 -/32/- 17 -/21/21 -/18/18 -/16/- K K K bębnowana /-/- -/M12/M12 -/13/- 42/-/42 -/40/- 21 -/25/25 -/22/22 -/20/- K K K bębnowana /-/- -/M16/M16 -/17/- 52/-/52 -/50/- 25 -/32/32 -/28/28 -/30/- 113

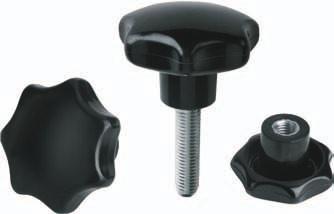

30 K0152 Pokrętła gwiaździste podobne do DIN 6336 Forma K z tuleją gwintowaną Forma L z gwintem zewnętrznym Materiał: Duroplast PF 31, czarny. Tulejka wzgl. trzpień gwintowany stal ocynkowana i chromianowana na niebiesko. H4 H3 T6 Wersja: Usunięte wypływki i wypolerowane na wysoki połysk. K X15 (podać długość L) D5 D8 L W wersji K tulejka jest mosiężna. Na zapytanie: Inne kolory. D6 D1 KIPP Pokrętła gwiaździste podobne do DIN 6336 gwint wewnętrzny, forma K Nr Zamówienia Forma D1 D5 D8 H3 H4 T6 K K 20 M ,5 K K 25 M ,5 K K 32 M K K 40 M K K 50 M K K 63 M K K 80 M KIPP Pokrętła gwiaździste podobne do DIN 6336, gwint zewnętrzny, forma L Nr Zamówienia Forma D1 D6 D8 H3 H4 L 114 K X L 25 M /20/25 K X L 32 M /20/25/30 K X L 40 M /25/30/35/40 K X L 50 M /30/35/40/50 K X L 63 M /35/40/50/60 K X L 80 M /40/50/60

31 K0153 Pokrętła gwiaździste z obsadzoną piastą Forma H tuleja z otworem nieprzelotowym Forma K z tuleją gwintowaną Materiał: Termoplast czarny. Części stalowe - klasa wytrzymałościowa 5.8 lub stal nierdzewna D4 H8 Wersja: Części stalowe - chromianowane na niebiesko lub nierdzewne, z połyskiem. K Pokrętła gwiaździste z obsadzoną piastą nadają się szczególnie do łączenia kołkiem poprzecznym. KIPP Pokrętła gwiaździste z obsadzoną piastą, forma H Nr Zamówienia Wersja Forma D4 T1 D1 D2 H1 H2 H3 K Tuleja stalowa H 5 9, K Tuleja stalowa H ,5 K Tuleja stalowa H , K Tuleja stalowa H , K Tuleja stalowa H K Tuleja stalowa H K Tuleja stalowa H K Tuleja stalowa H K Tuleja stalowa H KIPP Pokrętła gwiaździste z obsadzoną piastą, forma K Nr Zamówienia Nr Zamówienia Forma D3 T D1 D2 H1 H2 H3 Tuleja stalowa Tuleja stal nierdzewna K K K M5 8, K K K M ,5 K K K M , K K K M , K K K M K K K M K K K M K K K M K K K M

32 K0154 Pokrętła gwiaździste podobne do DIN 6336, części stalowe - nierdzewne Forma D z tuleją gwintowaną bez pokrywy Forma K z tuleją gwintowaną Forma L z trzpieniem gwintowanym Materiał: Czarny termoplast, tulejka wzgl. trzpień gwintowany - stal nierdzewna Wersja: Tulejka wzgl. trzpień gwintowany z połyskiem. K X30 (kolor zaślepki: żółty; podać długość L) Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarny kolor zaślepki nie wymaga kodu. czarny jasnoszary = 5 czerwony = 6 żółty = 7 Na zapytanie: Inne kolory wzgl. napisy jak np. logo firmy lub symbol. RAL 7035 RAL 3020 RAL 1021 KIPP Pokrętła gwiaździste podobne do DIN 6336, części stalowe - nierdzewne, gwint wewnętrzny, forma D Nr Zamówienia Forma D1 D5 D8 H3 H4 T6 K D 25 M K D 32 M K D 40 M K D 50 M K D 63 M KIPP Pokrętła gwiaździste podobne do DIN 6336, części stalowe - nierdzewne, gwint wewnętrzny, forma K Nr Zamówienia Forma D1 D5 D8 H3 H4 T6 Ciężar ok. g K Δ K 25 M K Δ K 32 M K Δ K 40 M K Δ K 50 M K Δ K 63 M KIPP Pokrętła gwiaździste podobne do DIN 6336, części stalowe - nierdzewne, gwint wewnętrzny, forma L Nr Zamówienia Forma D1 D6 D8 H3 H4 L 116 K ΔX L 25 M /20 K ΔX L 32 M /30 K ΔX L 40 M /20/25/30/40/60 K ΔX L 50 M /30/40/50/60

33 Notatki 117

34 K0155 Pokrętła gwiaździste podobne do DIN 6336 Forma D z tuleją gwintowaną bez pokrywy Forma G z tuleji Forma H z tuleją dopasowaną D9 H11 D4 H8 Materiał: Czarny termoplast, tulejka wzgl. trzpień gwintowany stal. Wersja: Tulejka wzgl. trzpień gwintowany ocynkowany i chromianowany na niebiesko. K X30 (kolor zaślepki: żółty; podać długość L) Forma K z tuleją gwintowaną z pokrywą Forma L z gwintem zewnętrznym Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarny kolor zaślepki nie wymaga kodu. Na zapytanie: Inne kolory wzgl. napisy jak np. logo firmy lub symbol. czarny jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7035 RAL 3020 RAL 1021 KIPP Pokrętła gwiaździste podobne do DIN 6336, gwint wewnętrzny, forma D Nr Zamówienia Forma D1 D5 D8 H3 H4 T6 118 K D 25 M K D 25 M K D 25 M K D 32 M K D 32 M K D 40 M K D 40 M K D 50 M K D 50 M K D 50 M K D 63 M K D 63 M K D 63 M

35 K0155 Pokrętła gwiaździste podobne do DIN 6336 KIPP Pokrętła gwiaździste podobne do DIN 6336 gwint wewnętrzny, forma K Nr Zamówienia Forma D1 D5 D8 H3 H4 T6 Ciężar ok. g K Δ K 25 M K Δ K 25 M K Δ K 25 M K Δ K 32 M K Δ K 32 M K Δ K 40 M K Δ K 40 M K Δ K 50 M K Δ K 50 M K Δ K 50 M K Δ K 63 M K Δ K 63 M K Δ K 63 M KIPP Pokrętła gwiaździste podobne do DIN 6336, otwór pasowany, forma G i H Nr Zamówienia Nr Zamówienia D1 D4 D8 D9 H3 H4 T1 T5 Forma G Forma H K Δ K Δ 25 -/5 12 5/ /- -/10 K Δ K Δ 32 -/6 14 6/ /- -/10 K Δ K Δ 40 -/8 18 8/ /- -/14 K Δ K Δ 50 -/ / /- -/14 - K Δ K Δ K Δ 63 -/ / /- -/18 KIPP Pokrętła gwiaździste podobne do DIN 6336, gwint zewnętrzny, forma L Nr Zamówienia Forma D1 D6 D8 H3 H4 L K ΔX L 25 M /15/20/25/30/35/40/45/50/60 K ΔX L 25 M /15/20/25/30/35/40/45/50/60 K ΔX L 32 M /15/20/25/30/35/40/45/50/60 K ΔX L 32 M /20/25/30/35/40/45/50/60 K ΔX L 40 M /20/25/30/35/40/45/50/60 K ΔX L 40 M /20/25/30/35/40/45/50/60 K ΔX L 50 M /20/25/30/35/40/45/50/60 K ΔX L 50 M /20/25/30/35/40/45/50/60 K ΔX L 63 M /25/30/35/40/45/50/60 K ΔX L 63 M /25/30/35/40/45/50/60 K ΔX L 63 M /35/40/45/50/60 119

36 K0156 Pokrętła gwiaździste szybkomocujące Materiał: Czarny termoplast, tulejka stal. Wersja: Tulejka ocynkowana i chromianowana na niebiesko. K Pokrętła gwiaździste szybkomocujące znajdują zastosowanie we wszystkich przyrządach, gdzie nie wymaga się dużych sił mocujących. Ten efekt uzyskuje się dzięki gwintowi jednostronnemu. Kołek gwintowany powinien być dłuższy kilka milimetrów od wysokości "H1" KIPP Pokrętła gwiaździste szybkomocujące Nr Zamówienia D D1 D2 D3 H1 H2 Ciężar ok. kg 120 K M ,2 15,5 8 0,008 K M ,2 19,5 10 0,013 K M ,5 8,3 24,5 13 0,020 K M , ,055 K M ,3 39,5 21 0,068

37 K0276 Pokrętła żebrowane Pokrętło żebrowane z gwintem wewnętrznym Pokrętło żebrowane z gwintem zewnętrznym Pokrętła żebrowane Novo Grip ułatwiają pracę. Ergonomiczne ożebrowanie obrzeża oraz dobrze przemyślane proporcje stwarzają ciągle nowe możliwości zastosowania. Materiał, wersja: Termoplast czarnoszary. Tulejka - wzgl. trzpień gwintowany - stal 5.8, chromianowana na niebiesko. K KIPP Pokrętła żebrowane z gwintem wewnętrznym Nr Zamówienia Rozmiar D D1 D2 H H1 T K M K M ,5 14,5 11 K M KIPP Pokrętła żebrowane z gwintem zewnętrznym Nr Zamówienia Rozmiar D D1 D2 H H1 L K M K M ,5 14,5 16 K M

38 K0185 Pokrętła gwiaździste pięcioramienne Uchwyt "gwiazda pięcioramienna" z gwintem wewnętrznym Uchwyt "gwiazda pięcioramienna" z gwintem zewnętrznym Materiał: Duroplast PF 31, czarny. Tulejka wzgl. trzpień gwintowany stal, ocynkowana. Wersja: Usunięte wypływki i wypolerowane na wysoki połysk. K X12 (podać długość L) W wersjach K i K tulejka jest mosiężna. Na zapytanie: Inne gwinty zewnętrzne, długości śrub i kolory. KIPP Pokrętła gwiaździste pięcioramienne, gwint wewnętrzny Nr Zamówienia D D1 D3 H H1 T K M ,4 11,2 10 K M ,4 11,2 9 K M K M K M K M ,5 14 K M ,5 14 KIPP Pokrętła gwiaździste pięcioramienne, gwint zewnętrzny Nr Zamówienia D D2 D3 H H1 L = długość śruby 122 K X 32 M ,4 11,2 12/18 K X 32 M ,4 11,2 16/24 K X 40 M K X 40 M /20/24 K X 40 M K X 50 M ,5 16/24 K X 50 M ,5 20/30

39 K0279 Pokrętła gwiaździste pięcioramienne Forma K gwint wewnętrzny Forma L gwint zewnętrzny Naturalna pewność chwytu, dzięki doborowi materiału i kształtu, wyróżnia te pokrętła w szczególny sposób. Materiał, wersja: Korpus twardy termoplast, czarny. Powłoka miękki termoplast, czarny. Tulejka gwintowana mosiądz Trzpień gwintowany stal, klasa wytrzymałości 5.8, ocynkowana. K X20 (podać długość L) Pokrętła gwiaździste pięcioramienne SYMPA TOUCH są dostarczane w 3 wielkościach z gwintem wewnętrznym lub zewnętrznym. Na zapytanie: Inne gwinty zewnętrzne, długości śrub, wykonania i kolory. KIPP Pokrętła gwiaździste pięcioramienne z gwintem wewnętrznym Nr Zamówienia Forma D D2 D3 H H1 T K K M ,6 27,7 12,5 K K M ,6 27,7 12,5 K K M ,6 27,7 12,5 K K M ,6 27,7 12,5 K K M6 23,5 50 4,6 27,7 12,5 K K M8 23,5 50 4,6 27,7 12,5 K K M10 23,5 50 4,6 27,7 12,5 K K M6 31,8 60 4,6 27,7 12,5 K K M8 31,8 60 4,6 27,7 12,5 K K M10 31,8 60 4,6 27,7 12,5 KIPP Pokrętła gwiaździste pięcioramienne z gwintem zewnętrznym Nr Zamówienia Forma D1 D2 D3 H H1 L = długość śruby K X L M ,6 27,7 15/20/25/35 K X L M ,6 27,7 16/25/35 K X L M ,6 27,7 20/30/40/50 K X L M6 23,5 50 4,6 27,7 15/20/25/35 K X L M8 23,5 50 4,6 27,7 16/25/35 K X L M10 23,5 50 4,6 27,7 30/40/50 K X L M6 31,8 60 4,6 27,7 15/20/25/35 K X L M8 31,8 60 4,6 27,7 16/25/35 K X L M10 31,8 60 4,6 27,7 20/30/40/50 123

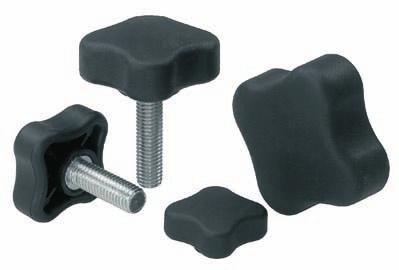

40 K0278 Pokrętła gwiaździste czteroramienne Forma K gwint wewnętrzny Forma L gwint zewnętrzny Doskonała pewność chwytu, połączona z ujmującym wzornictwem składają się na znakomitą funkcjonalność. Płaskie pokrętło nadaje się do stosowania w niskich przestrzeniach montażowych. Materiał, wersja: Korpus twardy termoplast, czarny. Powłoka miękki termoplast, czarny. Tulejka gwintowana mosiądz Trzpień gwintowany stal, klasa wytrzymałości 5.8, ocynkowana. K X20 (podać długość L) Płaskie pokrętła gwiaździste czteroramienne SYMPA TOUCH dostarczane są w 5 wielkościach z gwintem wewnętrznym lub zewnętrznym. Na zapytanie: Inne gwinty zewnętrzne, długości śrub, wykonania i kolory. 124

41 K0278 Pokrętła gwiaździste czteroramienne KIPP Pokrętła gwiaździste czteroramienne płaskie z gwintem wewnętrznym Nr Zamówienia Forma D D2 D3 H H1 T K K M5 14,2 35,5 2,8 15,5 12,5 K K M6 14,2 35,5 2,8 15,5 12,5 K K M5 17,5 44,5 3,3 19,3 12,5 K K M6 17,5 44,5 3,3 19,3 12,5 K K M8 17,5 44,5 3,3 19,3 12,5 K K M10 17,5 44,5 3,3 19,3 12,5 K K M5 23,6 50,8 3,8 22,1 12,5 K K M6 23,6 50,8 3,8 22,1 12,5 K K M8 23,6 50,8 3,8 22,1 12,5 K K M10 23,6 50,8 3,8 22,1 12,5 K K M6 31,7 63,5 4,6 27,7 12,5 K K M8 31,7 63,5 4,6 27,7 12,5 K K M10 31,7 63,5 4,6 27,7 12,5 K K M12 31,7 63,5 4,6 27,7 12,5 K K M8 38,1 76,2 5,6 33,3 12,5 K K M10 38,1 76,2 5,6 33,3 12,5 K K M12 38,1 76,2 5,6 33,3 12,5 KIPP Pokrętła gwiaździste czteroramienne płaskie z gwintem zewnętrznym Nr Zamówienia Forma D1 D2 D3 H H1 L = długość śruby K X L M6 14,2 35,5 2,8 15,5 15/20/25/35 K X L M6 17,5 44,5 3,3 19,3 15/20/25/35 K X L M8 17,5 44,5 3,3 19,3 16/25/35 K X L M10 17,5 44,5 3,3 19,3 20/30/40/50 K X L M6 23,6 50,8 3,8 22,1 15/20/25/35 K X L M8 23,6 50,8 3,8 22,1 16/25/35 K X L M10 23,6 50,8 3,8 22,1 30/40/50 K X L M6 31,7 63,5 4,6 27,7 15/20/25/35 K X L M8 31,7 63,5 4,6 27,7 16/25/35 K X L M10 31,7 63,5 4,6 27,7 30/40/50 K X L M8 38,1 76,2 5,6 33,3 16/25/35 K X L M10 38,1 76,2 5,6 33,3 30/40/50 125

42 K0280 Pokrętła wysokie Forma K gwint wewnętrzny Forma L gwint zewnętrzny Niezwykły kształt przykuwa uwagę. Dzięki wysokim pokrętłom można, oszczędzając dłoń, osiągnąć większą siłę mocowania Materiał, wersja: Korpus twardy termoplast, czarny. Powłoka miękki termoplast, czarny. Tulejka gwintowana mosiądz Trzpień gwintowany stal, klasa wytrzymałości 5.8, ocynkowana. K X20 (podać długość L) Pokrętła wysokie SYMPA TOUCH są dostarczane w dwóch wielkościach z gwintem wewnętrznym lub zewnętrznym. Na zapytanie: Inne gwinty zewnętrzne, długości śrub, wykonania i kolory. KIPP Pokrętła wysokie z gwintem wewnętrznym Nr Zamówienia Forma D D2 D3 H H1 T K K M ,7 4,8 55,6 12,5 K K M ,7 4,8 55,6 12,5 K K M ,7 4,8 55,6 12,5 K K M ,7 4,8 55,6 12,5 K K M6 38,1 47,8 5,6 62,2 12,5 K K M8 38,1 47,8 5,6 62,2 12,5 K K M10 38,1 47,8 5,6 62,2 12,5 K K M12 38,1 47,8 5,6 62,2 12,5 KIPP Pokrętła wysokie z gwintem zewnętrznym Nr Zamówienia Forma D1 D2 D3 H H1 L = długość śruby 126 K X L M ,7 4,8 55,6 15/20/25/35 K X L M ,7 4,8 55,6 16/25/35 K X L M ,7 4,8 55,6 20/30/40/50 K X L M6 38,1 47,8 5,6 62,2 20/35 K X L M8 38,1 47,8 5,6 62,2 35 K X L M10 38,1 47,8 5,6 62,2 40/50

43 K0281 Pokrętła żłobkowane Forma K gwint wewnętrzny Forma L gwint zewnętrzny Ekstremalnie niski kształt pozwala zastosować te pokrętła w bardzo ciasnej przestrzeni. Umieszczone na obwodzie żłobki zwiększają chwytność. Materiał, wersja: Korpus twardy termoplast, czarny. Powłoka miękki termoplast, czarny. Tulejka gwintowana mosiądz Trzpień gwintowany stal, klasa wytrzymałości 5.8, ocynkowana. K X20 (podać długość L) Pokrętła żłobkowane SYMPA TOUCH są dostarczane w jednej wielkości z gwintem wewnętrznym lub zewnętrznym. Na zapytanie: Inne gwinty zewnętrzne, długości śrub, wykonania i kolory. KIPP Pokrętła żłobkowane z gwintem wewnętrznym Nr Zamówienia Forma D D2 H T K K M5 57, ,5 K K M6 57, ,5 K K M8 57, ,5 K K M10 57, ,5 KIPP Pokrętła żłobkowane z gwintem zewnętrznym Nr Zamówienia Forma D1 D2 H L = długość śruby K X L M6 57, /20/25/35 K X L M8 57, /25/30/35 K X L M10 57, /40/50 127

44 K0255 Pokrętła zaciskowe Technologia i całkowicie nowe wzornictwo odciążają procesy manipulacyjne i zaciskowe. Zupełnie nowe możliwości zastosowania i związanej z tym kreatywności pozwalają na pogodzenie atrakcyjnego wyglądu z wymaganym bezpieczeństwem. Materiał, wersja: Termoplast czarnoszary. Tulejka wzgl. trzpień gwintowany, stal 5.8, chromianowana na niebiesko lub stal nierdzewna , z połyskiem. K X30 (kolor zaślepki: czerwony; podać długość L) Śruby o długościach 15, 35 i 45 nie są dostępne w wersji nierdzewnej. Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Pokrętła zaciskowe z gwintem wewnętrznym Nr Zamówienia Nr Zamówienia D D1 D2 D3 H H1 H2 T Ciężar Tuleja stalowa Tuleja stal nierdzewna ok. kg K Δ K Δ 50 M8 22,2 28,2 34,8 17,8 11,5 14 0,030 K Δ K Δ 50 M10 22,2 28,2 34,8 17,8 11,5 14 0,020 K Δ K Δ 50 M12 22,2 28,2 34,8 17,8 11,5 18 0,010 K Δ K Δ 63 M , ,5 14,5 14 0,070 K Δ K Δ 63 M , ,5 14,5 18 0,050 K Δ - 63 M , ,5 14,5 18 0,040 KIPP Pokrętła zaciskowe z gwintem zewnętrznym Nr Zamówienia Nr Zamówienia D D1 D2 D3 H H1 H2 L = długość śruby Trzpienie stalowe Trzpień stal nierdzewna. 128 K ΔX K ΔX 50 M10 22,2 28,2 34,8 17,8 11,5 15/20/25/30/35/40/45/50/60 K ΔX - 50 M12 22,2 28,2 34,8 17,8 11,5 15/20/25/30/35/40/45/50/60 K ΔX K ΔX 63 M , ,5 14,5 20/25/30/35/40/45/50/60 K ΔX - 63 M , ,5 14,5 20/25/30/35/40/45/50/60

45 K0183 Pokrętła trójkątne obsadzone Pokrętło trójkątne z gwintem wewnętrznym Pokrętło trójkątne z gwintem zewnętrznym Materiał: Duroplast PF 31, czarny. Tulejka bądź trzpień gwintowany - stal, ocynkowana lub nierdzewna, z połyskiem. Wersja: Usunięte wypływki i wypolerowane na wysoki połysk. K X20 (podać długość L) Na zapytanie: Inne gwinty zewnętrzne, długości śrub i kolory. KIPP Pokrętła trójkątne obsadzone, gwint wewnętrzny Nr Zamówienia Wersja D D1 D3 H H1 T K Tuleja stalowa 40 M6 13, ,5 9 K Tuleja stalowa 50 M8 17, K Tuleja stalowa 62 M10 21, K Tuleja nierdzewna 40 M6 13, ,5 9 K Tuleja nierdzewna 50 M8 17, K Tuleja nierdzewna 62 M10 21, KIPP Pokrętła trójkątne obsadzone, gwint zewnętrzny Nr Zamówienia Wersja D D2 D3 H H1 L K X15 Trzpienie stalowe 40 M6 13, ,5 15 K X20 Trzpienie stalowe 40 M8 13, ,5 20 K X20 Trzpienie stalowe 50 M8 17, K X25 Trzpienie stalowe 50 M10 17, K X25 Trzpienie stalowe 62 M10 21, K X20 Trzpienie nierdzewna 40 M6 13, ,5 20 K X20 Trzpienie nierdzewna 40 M8 13, ,5 20 K X20 Trzpienie nierdzewna 50 M8 17, K X30 Trzpienie nierdzewna 50 M10 17, K X30 Trzpienie nierdzewna 62 M10 21,

46 K0260 Kółka radełkowane Forma D z tuleją gwintowaną bez pokrywy Forma K z tuleją gwintowaną i pokrywą Forma E z tuleją pasowaną bez pokrywy Forma H z tuleją pasowaną i pokrywą Forma L z gwintem zewnętrznym Kółka radełkowane z rodziny Novo Grip wyróżnia szczególnie możliwość ich różnorodnego zastosowania oraz wpadające w oko wzornictwo. Ergonomicznie ukształtowane kółko radełkowane gwarantuje absolutną pewność i wygodę manipulacji. Materiał, wersja: Termoplast czarnoszary. Tulejka wzgl. trzpień gwintowany - stal 5.8, chromianowana na niebiesko lub stal nierdzewna , z połyskiem. K (kolor zaślepki: żółty) D3 H8 Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Kółka radełkowane z gwintem wewnętrznym, forma D Nr Zamówienia Forma Wersja Rozmiar D D1 D2 H H1 T 130 K D Tuleja stalowa 1 40 M5 16, K D Tuleja stalowa 1 40 M6 16, K D Tuleja stalowa 1 40 M8 16, K D Tuleja stalowa 2 50 M K D Tuleja stalowa 2 50 M K D Tuleja stalowa 3 63 M K D Tuleja stalowa 3 63 M

47 K0260 Kółka radełkowane KIPP Kółka radełkowane z gwintem wewnętrznym, forma K Nr Zamówienia Forma Wersja Rozmiar D D1 D2 H H1 T K Δ K Tuleja stalowa 1 40 M5 16, K Δ K Tuleja stalowa 1 40 M6 16, K Δ K Tuleja stalowa 1 40 M8 16, K Δ K Tuleja stalowa 2 50 M K Δ K Tuleja stalowa 2 50 M K Δ K Tuleja stalowa 3 63 M K Δ K Tuleja stalowa 3 63 M KIPP Kółka radełkowane z tulejką pasowaną, forma E Nr Zamówienia Forma Wersja Rozmiar D D2 D3 H H1 T K E Tuleja stalowa , K E Tuleja stalowa K E Tuleja stalowa KIPP Kółka radełkowane z tulejką pasowaną, forma H Nr Zamówienia Forma Wersja Rozmiar D D2 D3 H H1 T K Δ H Tuleja stalowa , K Δ H Tuleja stalowa K Δ H Tuleja stalowa KIPP Kółka radełkowane z gwintem zewnętrznym, forma L Nr Zamówienia Forma Wersja Rozmiar D D2 D4 H H1 L = długość śruby K ΔX L Trzpienie stalowe ,5 M /20/40 K ΔX L Trzpienie stalowe ,5 M /20/40 K ΔX L Trzpienie stalowe ,5 M /30/60 K ΔX L Trzpienie stalowe M /30/60 K ΔX L Trzpienie stalowe M /30/60 K ΔX L Trzpienie stalowe M /30/60 K ΔX L Trzpienie stalowe M /60 131

48 K0261 Kółka radełkowane części stalowe ze stali nierdzewnej Forma D z tuleją gwintowaną bez pokrywy Forma K z tuleją gwintowaną i pokrywą Forma L z gwintem zewnętrznym Kółka radełkowane z rodziny Novo Grip wyróżnia szczególnie możliwość ich różnorodnego zastosowania oraz wpadające w oko wzornictwo. Ergonomicznie ukształtowane kółko radełkowane gwarantuje absolutną pewność i wygodę manipulacji. Materiał, wersja: Termoplast czarnoszary. Tulejka lub trzpień gwintowany, stal nierdzewna , z połyskiem. K X10 (kolor zaślepki: czerwony; podać długość L) Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Kółka radełkowane z gwintem wewnętrznym, części stalowe - nierdzewne, forma D Nr Zamówienia Forma Wersja Rozmiar D D1 D2 H H1 T 132 K D Tuleja nierdzewna 1 40 M5 16, K D Tuleja nierdzewna 1 40 M6 16, K D Tuleja nierdzewna 1 40 M8 16, K D Tuleja nierdzewna 2 50 M K D Tuleja nierdzewna 2 50 M K D Tuleja nierdzewna 3 63 M K D Tuleja nierdzewna 3 63 M

49 K0261 Kółka radełkowane części stalowe ze stali nierdzewnej KIPP Koła radełkowane z tuleją gwintowaną, części stalowe - nierdzewne, forma K Nr Zamówienia Forma Wersja Rozmiar D D1 D2 H H1 T K Δ K Tuleja nierdzewna 1 40 M5 16, K Δ K Tuleja nierdzewna 1 40 M6 16, K Δ K Tuleja nierdzewna 1 40 M8 16, K Δ K Tuleja nierdzewna 2 50 M K Δ K Tuleja nierdzewna 2 50 M K Δ K Tuleja nierdzewna 3 63 M K Δ K Tuleja nierdzewna 3 63 M KIPP Kółka radełkowane z gwintem zewnętrznym, części stalowe - nierdzewne, forma L Nr Zamówienia Forma Wersja Rozmiar D D2 D4 H H1 L = długość śruby K ΔX L Trzpienie nierdzewna ,5 M /20 K ΔX L Trzpienie nierdzewna ,5 M /20/40 K ΔX L Trzpienie nierdzewna ,5 M /30/60 K ΔX L Trzpienie nierdzewna M /30/60 K ΔX L Trzpienie nierdzewna M /30/60 K ΔX L Trzpienie nierdzewna M /30/60 133

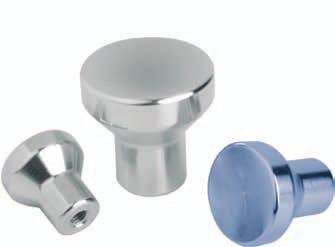

50 K0250 Przyciski grzybkowe z gwintem wewnętrznym, stal lub stal nierdzewna Materiał: Stal nierdzewna polerowana elektrolitycznie.stal ocynkowana i chromianowana na niebiesko. K Na zapytanie: Przyciski grzybkowe z gwintem zewnętrznym. KIPP Przyciski grzybkowe z gwintem wewnętrznym, stal lub stal nierdzewna Nr Zamówienia Nr Zamówienia D D1 D2 H H1 T Ciężar Stal Stal nierdzewna ok. kg 134 K K M ,7 4 0,009 K K M ,6 7,5 0,019 K K M ,030 K K M ,5 0,030 K K M ,049 K K M ,113 K K M ,7 20 0,217

51 K0251 Przyciski grzybkowe z gwintem wewnętrznym Przyciski grzybkowe z rodziny Novo Grip to szczególny sposób chwytania: absolutnie pewny, szybki i łatwy. Nowy wymiar chwytu, który wyróżnia przyciski grzybkowe Novo Grip jest jedyny w swoim rodzaju. Warto wypróbować to samemu. Materiał, wersja: Termoplast czarnoszary. Tulejka stal 5.8, chromianowane na niebiesko lub stal nierdzewna , z połyskiem. K (kolor zaślepki: czerwony) Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Przyciski grzybkowe z gwintem wewnętrznym Nr Zamówienia Nr Zamówienia Rozmiar D D1 D2 D3 H H1 T Ciężar Tuleja stalowa Tuleja stal nierdzewna ok. kg K Δ K Δ 1 M ,009 K Δ K Δ 1 M ,008 K Δ K Δ 2 M ,009 K Δ K Δ 3 M ,

52 K0251 Przyciski grzybkowe z gwintem zewnętrznym Przyciski grzybkowe z rodziny Novo Grip to szczególny sposób chwytania: absolutnie pewny, szybki i łatwy. Nowy wymiar chwytu, który wyróżnia przyciski grzybkowe Novo Grip jest jedyny w swoim rodzaju. Warto wypróbować to samemu. Materiał, wersja: Termoplast czarnoszary. Trzpień gwintowany stal 5.8, chromianowane na niebiesko lub stal nierdzewna , z połyskiem. K X10 (kolor zaślepki: czerwony; podać długość L) Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Przyciski grzybkowe z gwintem zewnętrznym Nr Zamówienia Nr Zamówienia Rozmiar D D1 D2 D3 H H1 L Ciężar Trzpienie stalowe Trzpień stal nierdzewna. ok. kg 136 K ΔX10 K ΔX10 1 M ,010 K ΔX10 K ΔX10 1 M ,010 K ΔX15 K ΔX15 2 M ,014 K ΔX15 K ΔX15 3 M ,031

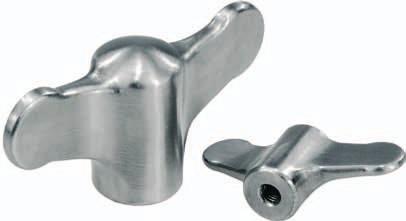

53 K0273 Pokrętła motylkowe nierdzewne stainless steel A Materiał, wersja: Stal nierdzewna , szlifowana i polerowana. K D D2 B T H1 H Na zapytanie: Pokrętła motylkowe z gwintem zewnętrznym. KIPP Pokrętła motylkowe, stal nierdzewna z gwintem wewnętrznym Nr Zamówienia D D2 A B H H1 T Ciężar ok. kg K M4 10,5 38 1,7 18 8,5 9 0,015 K M5 10,5 38 1,7 18 8,5 9 0,015 K M6 10,5 38 1,7 18 8,5 9 0,015 K M , ,5 12 0,035 K M , ,5 12 0,035 K M , ,5 15 0,121 K M , ,5 15 0,

54 K0274 Pokrętła motylkowe Nowoczesne pokrętło motylkowe Novo Grip jest dla wielu optymalnym wynikiem połączenia kształtu i ergonomii dla uzyskania zupełnie naturalnego chwytu. Manipulacja jest o wiele przyjemniejsza niż kiedykolwiek przedtem. Materiał, wersja: Termoplast czarnoszary. Tulejka wzgl. trzpień gwintowany stal 5.8, chromianowana na niebiesko lub stal nierdzewna , z połyskiem. K X20 (kolor zaślepki: żółty; podać długość L) Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Pokrętła motylkowe z gwintem wewnętrznym Nr Zamówienia Nr Zamówienia D D2 A B H H1 T Tuleja stalowa Tuleja stal nierdzewna K Δ K Δ M ,5 18 8,5 10 K Δ K Δ M ,5 18 8,5 10 K Δ K Δ M ,5 18 8,5 10 K Δ K Δ M ,5 10 K Δ K Δ M ,5 10 K Δ K Δ M ,6 16,5 14 K Δ K Δ M ,6 16,5 14 KIPP Pokrętła motylkowe z gwintem zewnętrznym Nr Zamówienia Nr Zamówienia D A B D2 H H1 L = długość śruby Trzpienie stalowe Trzpień stal nierdzewna. 138 K ΔX K ΔX M4 38 4, ,5 10/15 K ΔX K ΔX M5 38 4, ,5 15/20/30 K ΔX K ΔX M6 38 4, ,5 20/30/40 K ΔX K ΔX M ,5 15/20 K ΔX K ΔX M ,5 20/30/40 K ΔX K ΔX M ,5 20/30/40 K ΔX K ΔX M ,6 16,5 20/30/40 K ΔX K ΔX M ,6 16,5 20/30/40/50

55 K0274 Pokrętła motylkowe z przelotowym gwintem wewnętrznym A Nowoczesne pokrętło motylkowe Novo Grip jest dla wielu optymalnym wynikiem połączenia kształtu i ergonomii dla uzyskania zupełnie naturalnego chwytu. Manipulacja jest o wiele przyjemniejsza niż kiedykolwiek przedtem. H1 D D2 B T H2 H Materiał, wersja: Termoplast czarnoszary. Tulejka stal 5.8, chromianowana na niebiesko lub stal nierdzewna , z połyskiem. K KIPP Pokrętła motylkowe z przelotowym gwintem wewnętrznym Nr Zamówienia Wersja D D2 A B H H1 H2 T K Tuleja stalowa M ,5 18 8,5 16,1 10 K Tuleja stalowa M ,5 18 8,5 16,1 10 K Tuleja stalowa M ,5 18 8,5 16,1 10 K Tuleja stalowa M , K Tuleja stalowa M , K Tuleja stalowa M , ,3 14 K Tuleja stalowa M , ,3 14 K Tuleja nierdzewna M ,5 18 8,5 16,1 10 K Tuleja nierdzewna M ,5 18 8,5 16,1 10 K Tuleja nierdzewna M ,5 18 8,5 16,1 10 K Tuleja nierdzewna M , K Tuleja nierdzewna M , K Tuleja nierdzewna M , ,3 14 K Tuleja nierdzewna M , ,

56 K0608 Pokrętła motylkowe jednoskrzydłowe Forma K z pokrywą A Forma D bez pokrywy A H2 H1 B T H H2 H1 T H D D2 B Materiał: Termoplast czarnoszary. Tulejka stal 5.8, chromianowana na niebiesko lub stal nierdzewna , z połyskiem. D D2 K (tulejka M4 stal nierdzewna, pokrywa czerwona) Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Pokrętła motylkowe jednoskrzydłowe z pokrywą Nr Zamówienia Nr Zamówienia Forma Rozmiar D D2 A B H H1 H2 T Tuleja stalowa Tuleja nierdzewna K Δ K Δ K 9 M ,4 18 4,5 15,5 10 K Δ K Δ K 9 M ,4 18 4,5 15,5 10 K Δ K Δ K 9 M ,4 18 4,5 15,5 10 K Δ K Δ K 1 M ,5 5,1 24 5,8 20,8 10 K Δ K Δ K 1 M ,5 5,1 24 5,8 20,8 10 K Δ K Δ K 2 M ,5 6,3 36 8,5 30,5 14 K Δ K Δ K 2 M ,5 6,3 36 8,5 30,5 14 KIPP Pokrętła motylkowe jednoskrzydłowe bez pokrywy Nr Zamówienia Nr Zamówienia Forma Rozmiar D D2 A B H H1 H2 T Tuleja stalowa Tuleja nierdzewna 140 K K D 9 M ,4 16,1 4,5 15,5 10 K K D 9 M ,4 16,1 4,5 15,5 10 K K D 9 M ,4 16,1 4,5 15,5 10 K K D 1 M ,5 5,1 22,1 5,8 20,8 10 K K D 1 M ,5 5,1 22,1 5,8 20,8 10 K K D 2 M ,5 6,3 33,3 8,5 30,5 14 K K D 2 M ,5 6,3 33,3 8,5 30,5 14

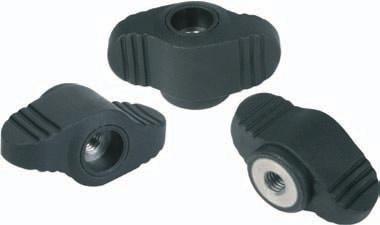

57 K0274 Pokrętła miniwing Podczas projektowania tego pokrętła o małych wymiarach istotną rolę odegrały względy ergonomiczne. Wynik w postaci miniwing jest czymś więcej niż tylko środkiem do osiągnięcia celu. Jest to element manipulacyjny o ergonomii rozsądnie podkreślającej wygodę dla palców. Materiał, wersja: Termoplast czarnoszary.tulejka mosiężna lub ze stali nierdzewnej , z połyskiem. Trzpień gwintowany stal 5.8, chromianowana na niebiesko lub stal nierdzewna , z połyskiem. K X10 (podać długość L) KIPP Pokrętła miniwing z gwintem wewnętrznym Nr Zamówienia Wersja D T Ciężar ok. kg K Tuleja mosiężna M4 6 0,003 K Tuleja mosiężna M5 7,5 0,004 K Tuleja mosiężna M6 9 0,005 K Tuleja nierdzewna M4 6 0,003 K Tuleja nierdzewna M5 7,5 0,004 K Tuleja nierdzewna M6 9 0,005 KIPP Pokrętła miniwing z gwintem zewnętrznym Nr Zamówienia Wersja D L = długość śruby K X Trzpienie stalowe M4 8 K X Trzpienie stalowe M5 10/15/20 K X Trzpienie stalowe M6 10/15/20/25/30 K X Trzpienie stalowe M8 20/25/30/40 K X Trzpienie nierdzewna M4 8 K X Trzpienie nierdzewna M5 10/15/20 K X Trzpienie nierdzewna M6 10/15/20/25/30 K X Trzpienie nierdzewna M8 20/25/30/40 141

58 K0658 Pokrętła miniwing z przelotowym gwintem wewnętrznym 2,4 28 D 10 13,4 14,4-0,5 Podczas projektowania tego pokrętła o małych wymiarach istotną rolę odegrały względy ergonomiczne. Wynik w postaci miniwing jest czymś więcej niż tylko środkiem do osiągnięcia celu. Jest to element manipulacyjny o ergonomii rozsądnie podkreślającej wygodę dla palców. Materiał, wersja: Termoplast czarnoszary. Tulejka stal 5.8, chromianowana na niebiesko lub stal nierdzewna , z połyskiem. Ø12 K KIPP Pokrętła miniwing z przelotowym gwintem wewnętrznym Nr Zamówienia Wersja D 142 K Tuleja stalowa M4 K Tuleja stalowa M5 K Tuleja stalowa M6 K Tuleja nierdzewna M4 K Tuleja nierdzewna M5 K Tuleja nierdzewna M6

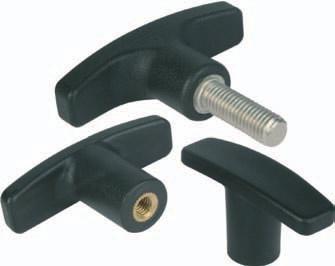

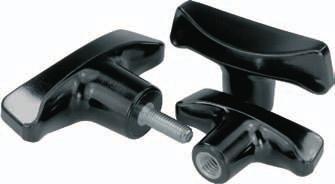

59 K0180 Uchwyty T Uchwyt T z gwintem wewnętrznym Uchwyt T z gwintem zewnętrznym Materiał, wersja: Czarny termoplast wzmocniony włóknem szklanym. Tulejka gwintowana mosiądz. Trzpień gwintowany stal ocynkowana. D1 T1 H1 A B H K X15 (podać długość L) Na zapytanie: Kolory uchwytów czerwony, żółty, zielony, niebieski, biały lub szary (od 250 sztuk). D3 L D2 KIPP Uchwyty T, gwint wewnętrzny Nr Zamówienia A B D1 D3 H H1 T1 Ciężar ok. kg K M , ,011 K M ,013 K M , ,017 K ,5 M ,028 K ,5 M ,030 K M , ,048 K M , ,056 KIPP Uchwyty T, gwint zewnętrzny Nr Zamówienia A B D2 D3 H H1 L = długość śruby K X M , K X M /20 K X M , /25 K X 71 19,5 M /30 K X 71 19,5 M /30 K X M , K X M ,

60 K0181 Uchwyty T Uchwyt T z gwintem wewnętrznym Uchwyt T z gwintem zewnętrznym Materiał: Duroplast PF 31, czarny. Tulejka wzgl. trzpień gwintowany stal ocynkowana. Wersja: Usunięte wypływki i wypolerowane na wysoki połysk. K X18 (podać długość L) W wersjach K i K tulejka jest stalowa, miedziowana. Na zapytanie: Inne gwinty zewnętrzne, długości śrub i kolory. KIPP Uchwyty T, gwint wewnętrzny Nr Zamówienia A B D1 D3 H H1 T1 Ciężar ok. kg K M6 19,6 38,8 20,2 12 0,035 K M8 19,6 38,8 20,2 14 0,041 K M10 19,6 38,8 20,2 14 0,040 K M8 22, ,053 K M10 22, ,056 K M , ,072 K M , ,082 KIPP Uchwyty T, gwint zewnętrzny Nr Zamówienia A B D2 D3 H H1 L = długość śruby 144 K X M6 19,6 38,8 20,2 18 K X M8 19,6 38,8 20,2 24 K X M10 22, /30 K X M , K X M ,

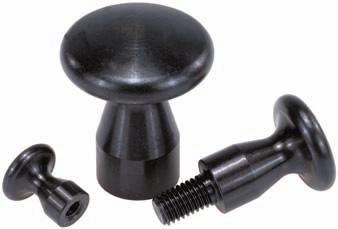

61 K0157 Przyciski grzybkowe Przycisk grzybkowy z gwintem wewnętrznym Przycisk grzybkowy z gwintem zewnętrznym Materiał: Stal. Wersja: Oksydowane. K KIPP Przyciski grzybkowe, z gwintem wewnętrznym Nr Zamówienia D D1 D2 D3 H H1 H2 T K M K M K M K M KIPP Przyciski grzybkowe, z gwintem zewnętrznym Nr Zamówienia D D1 D2 D3 H H1 H2 L1 K M K M K M K M

62 K0650 Uchwyty kuliste stal nierdzewna lub aluminium DIN 319 Forma C z gwintem Forma K z otworem Materiał: Stal nierdzewna lub aluminium. Wersja: Polerowane. K KIPP Uchwyty kuliste, stal nierdzewna DIN 319 Nr Zamówienia Nr Zamówienia D1 D2 D4 ~D6 ~H T1 min. T4 min. Forma C Forma K K K M4/- -/ ,2/- -/10 K K M5/- -/ ,1/- -/12 K K M6/- -/ ,5 11/- -/16 K K M8/- -/ ,5/- -/20 K K M10/- -/ /- -/25 K K M12/- -/ /- -/32 KIPP Uchwyty kuliste, aluminium DIN 319 Nr Zamówienia Nr Zamówienia D1 D2 D4 ~D6 ~H T1 min. T4 min. Forma C Forma K 146 K K M4/- -/ ,2/- -/10 K K M5/- -/ ,1/- -/12 K K M6/- -/ ,5 11/- -/16 K K M8/- -/ ,5/- -/20 K K M10/- -/ /- -/25 K K M12/- -/ /- -/32

63 K0158 Uchwyty kuliste, termoplast, rozszerzona DIN 319 Forma C z gwintem z tworzywa sztucznego Forma E z tuleją gwintowaną Materiał, wersja: Termoplast czarny. Tulejka stal, ocynkowana. K Na zapytanie: Inne kolory. KIPP Uchwyty kuliste, termoplast, rozszerzona DIN 319 Nr Zamówienia Forma D1 D2 ~D6 ~H T1 min. T3 min. K C 16 M K C 16 M K C 20 M K C 20 M K C 25 M , K C 25 M , K C 32 M ,5 - K C 32 M ,5 - K E 20 M ,5 K E 20 M ,5 K E 25 M ,5-9 K E 25 M ,5-9 K E 32 M K E 32 M

64 K0159 Uchwyty kuliste gładkie rozszerzona DIN 319 Forma C z gwintowanym tłoczywem Forma E z tuleją gwintowaną Forma L z tuleją zaciskową Forma M z otworem stożkowym Materiał: Duroplast PF 31, czarny. Tulejka stal, ocynkowana. Wersja: Usunięte wypływki i wypolerowane na wysoki połysk. K Montaż forma L: uchwyty kuliste nabija się lekkimi uderzeniami młotka do oporu. Używać tylko młotka gumowego lub z tworzywa sztucznego o wadze do 200 g! W wersji K tulejka jest mosiężna. W wersjach K , K i K tulejka jest stalowa, miedziowana. ~0,5 Na zapytanie: * Te wersje są dostępne w kolorze ciemnoczerwonym, za dopłatą, z magazynu Uchwyty kuliste z tulejkami zaciskowymi można montować na prętach o tolerancji h9, dostępnych w handlu. Dołączona tulejka zaciskowa gwarantuje trwałe i pewne osadzenie. KIPP Uchwyty kuliste gładkie rozszerzona DIN 319, forma C Nr Zamówienia Forma D1 D2 ~D6 ~H T1 min. 148 K C 16 M K C 16 M ,5 K C 16 M ,5 K C 20 M K C 20 M ,5 K C 25 M K C 25 M ,5 K C 30 M K C 32 M ,5 K C 32 M K C 36 M K C 36 M K C 40 M ,5 22 K C 40 M ,5 18 K C 40 M ,5 23 K C 45 M K C 45 M K C 50 M K C 50 M

65 K0159 Uchwyty kuliste gładkie rozszerzona DIN 319 KIPP Uchwyty kuliste gładkie rozszerzona DIN 319, forma E Nr Zamówienia Forma D1 D2 ~D6 ~H T3 min. K E 16 M K E 20 M ,5 K E 20 M K E 25 M K E 25 M ,5 K E 30 M K E 32 M K E 32 M K E 36 M K E 36 M K E 40 M ,5 14 K E 40 M ,5 15 K E 40 M ,5 21 K E 45 M K E 45 M K E 50 M K E 50 M KIPP Uchwyty kuliste gładkie rozszerzona DIN 319, forma L Nr Zamówienia Forma D1 D5 ~D6 ~H T5 K L K L K L K L K L K L ,5 20 K L ,5 23 K L KIPP Uchwyty kuliste gładkie rozszerzona DIN 319, forma M Nr Zamówienia Forma D1 D3 ~D6 ~H T6 K M K M K M K M K M K M K M ,5 20 K M ,5 20 K M

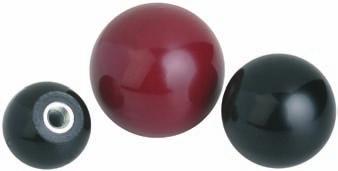

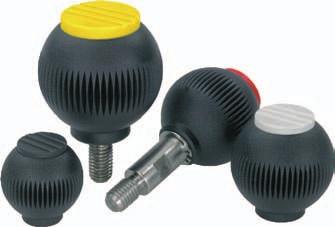

66 K0253 Uchwyty kuliste Doskonały produkt pod względem ergonomii pozwala na trójwymiarowy chwyt. Do trzeciego wymiaru dodano jeszcze podłużne żłobkowanie. Dzięki komputerowemu wspomaganiu projektowania, uchwyty można dostosować do wymogów najróżniejszych branż. Materiał, wersja: Termoplast czarnoszary. Tulejka i trzpień gwintowany, stal 5.8, chromianowane na niebiesko lub stal nierdzewna , z połyskiem. K X15 (kolor zaślepki: czerwony; podać długość L) Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Uchwyty kuliste z gwintem wewnętrznym Nr Zamówienia Nr Zamówienia Rozmiar D D1 D2 D3 H H1 H2 T Ciężar Tuleja stalowa Tuleja stal nierdzewna ok. kg K Δ K Δ 1 25 M ,5 2,2 10 0,014 K Δ K Δ 2 32 M8 15, ,2 2,8 14 0,023 K Δ K Δ 3 40 M ,5 4 3,5 14 0,042 K Δ K Δ 4 50 M ,4 14 0,070 K Δ K Δ 4 50 M ,4 18 0,072 KIPP Uchwyty kuliste z gwintem zewnętrznym Nr Zamówienia Nr Zamówienia Rozmiar D D1 D2 D3 H H1 H2 L = długość śruby Trzpienie stalowe Trzpień stal nierdzewna. 150 K ΔX K ΔX 1 25 M ,5 2,2 15/20/25/30 K ΔX K ΔX 2 32 M8 15, ,2 2,8 20/25/30/40 K ΔX K ΔX 3 40 M ,5 4 3,5 20/30/40 K ΔX K ΔX 4 50 M ,4 20/30/40 K ΔX K ΔX 4 50 M ,4 20/30/40

67 K0254 Uchwyty kuliste obrotowe Doskonały produkt pod względem ergonomii pozwala na trójwymiarowy chwyt. Do trzeciego wymiaru dodano jeszcze podłużne żłobkowanie. Dzięki komputerowemu wspomaganiu projektowania, uchwyty można dostosować do wymogów najróżniejszych branż. Materiał, wersja: Termoplast czarnoszary. Oś stal 5.8, chromianowana na niebiesko lub stal nierdzewna , z połyskiem. Pierścienie osadcze są ocynkowane także w wersji ze stali nierdzewnej. K (kolor zaślepki: czerwony) Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Uchwyty kuliste obrotowe Nr Zamówienia Nr Zamówienia Rozmiar D D1 D2 D3 D4 H H1 H2 L1 L2 L3 L4 SW Ciężar Oś stal Oś stal nierdzewna ok. kg K Δ K Δ 1 25 M ,5 2, ,020 K Δ K Δ 2 32 M8 15, ,2 2, ,042 K Δ K Δ 3 40 M ,5 4 3, ,085 K Δ K Δ 4 50 M , ,

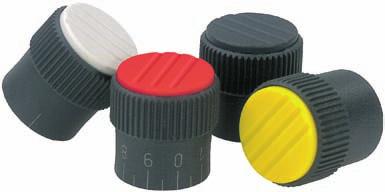

68 K0248 Pokrętła ze skalą D1 D3 Pokrętła ze skalą z rodziny Novo Grip ułatwiają precyzyjne i powtarzalne osiągnięcie żądanej pozycji, doskonale dopasowana skala jest zawsze dobrze czytelna, a zintegrowany wkręt bez łba zapewnia bezproblemowe i trwałe umocowanie na wałku. D4 T H1 H Materiał, wersja: Termoplast czarnoszary. Części stalowe chromianowane na niebiesko. H2 Trzpień gwintowany do mocowania między liczbami 5 i 6 D H8 D2 K (kolor zaślepki: jasnoszary) Dostępne w wersji bez skali, z kreską podziałową lub też ze skalą o 20 działkach i 10 cyfrach. Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. Na zapytanie: Skalowanie specjalne. Forma A bez skalowania Forma B z oznaczeniem kreskowym Forma C ze skalowaniem standardowym ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Pokrętła ze skalą Nr Zamówienia Forma Rozmiar D D1 D2 D3 D4 H H1 H2 T Ciężar ok. kg 152 K Δ A M , ,011 K Δ A M ,023 K Δ A M , ,032 K Δ B M , ,011 K Δ B M ,023 K Δ B M , ,032 K Δ C M , ,011 K Δ C M ,023 K Δ C M , ,032

69 K0249 Pokrętła do nastawiania Trzpień gwintowany do mocowania Pokrętło do nastawiania z rodziny Novo Grip pozwala na bardzo łatwe i przejrzyste ustawianie najróżniejszych pozycji. Wygrawerowana na srebrno strzałka służąca jako orientacja i wskazówka, umożliwia skoncentrowanie się na tym co istotne, na ustawieniu prawidłowej pozycji. Materiał, wersja: Pokrętło radełkowane termoplast czarnoszary. Kryza aluminium anodowane na czarno. D H7 K (kolor zaślepki: jasnoszary) Znacznik strzałki jest grawerowany po anodowaniu. Wkręt bez łba do mocowania piasty dodatkowo zabezpiecza wciśniętą kryzę. Otwór piasty H7 gwarantuje pewne, bez luzu, osadzenie na wale. Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Pokrętła do nastawiania Nr Zamówienia Rozmiar D D1 D2 D3 D4 H H1 H2 H3 T Ciężar ok. kg K Δ M3 26,5 12,5 7,5 4,5 17 0,010 K Δ M4 31,5 15 9,5 5,5 20,5 0,021 K Δ M ,

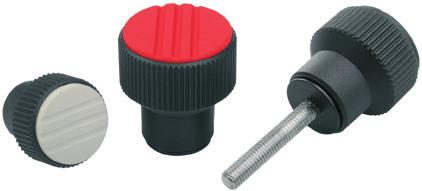

70 K0277 Pokrętła radełkowane z ograniczeniem momentu obrotowego Trzpienie gwintowane do nastawiania momentu obrotowego Materiał, wersja: Termoplast czarnoszary. Tulejka i trzpień stal 5.8. Tulejka - oksydowana, trzpień chromianowany na niebiesko. K X30 (kolor zaślepki: czerwony; podać długość L) Wymagany moment obrotowy nastawia się za pomocą specjalnego wkrętu do nastawiania. Po osiągnięciu nastawionego momentu pokrętło radełkowane obraca się swobodnie. Δ W tym miejscu wstawić wybrany kolor zaślepki. Czarnoszary kolor zaślepki nie wymaga kodu. ciemnoszary jasnoszary = 5 czerwony = 6 żółty = 7 RAL 7021 RAL 7035 RAL 3020 RAL 1021 KIPP Pokrętła radełkowane z ograniczeniem momentu obrotowego, z gwintem wewnętrznym 154 Nr Zamówienia Wersja Rozmiar D D1 D2 D3 D4 H H1 T nastawny moment Ciężar obrotowy ok. Nm ok. kg min. - maks. K Δ Tuleja stalowa 2 M ,5 5 0,1-0,3 0,047 K Δ Tuleja stalowa 2 M ,5 6 0,1-0,3 0,042 K Δ Tuleja stalowa 3 M ,5 14,5 10 0,1-0,3 0,082 K Δ Tuleja stalowa 3 M ,5 14,5 14 0,1-0,3 0,077 KIPP Pokrętła radełkowane z ograniczeniem momentu obrotowego, z gwintem zewnętrznym Nr Zamówienia Wersja Rozmiar D D1 D2 D3 D4 H H1 nastawny moment L = długość śruby obrotowy ok. Nm min. - maks. K ΔX Trzpienie stalowe 2 M ,5 0,1-0,3 30/50 K ΔX Trzpienie stalowe 2 M ,5 0,1-0,3 30/50 K ΔX Trzpienie stalowe 3 M ,5 14,5 0,1-0,3 40/60 K ΔX Trzpienie stalowe 3 M ,5 14,5 0,1-0,3 40/60

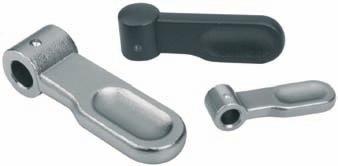

71 K0178 Pokrętła motylkowe jednoskrzydłowe D2 L Materiał, wersja: Stal nierdzewna , z połyskiem lub stal, oksydowana. H1 T1 H T D1 D H7 B1 B K Pokrętło motylkowe jednoskrzydłowe można stosować według indywidualnych potrzeb. Jego dostosowany do kształtu wzór z niewielkim wgłębieniem daje palcom oparcie i spełnia aktualne wymagania. Łatwo można przekazywać duże siły mocujące. Boczne centrowanie umożliwia wybór różnych typów mocowania. KIPP Pokrętła motylkowe jednoskrzydłowe Nr Zamówienia Wersja Rozmiar B B1 D D1 D2 H H1 L T T1 K stal nierdzewna ,5 1,5 8, ,5 0,5 K stal nierdzewna 2 10,8 3, , ,5 1 K stal nierdzewna 3 14,4 4, , ,7 1 K stal nierdzewna ,2 1 K stal ,5 1,5 8, ,5 0,5 K stal 2 10,8 3, , ,5 1 K stal 3 14,4 4, , ,7 1 K stal ,

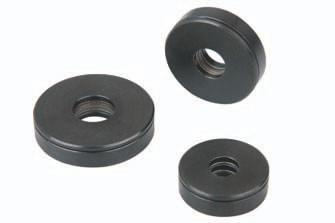

72 K0584 Łożysko osiowe do zwiększania siły mocowania B D1 D Materiał: Osłona łożyska ze stali. Wersja: oksydowany. K Łożysko osiowe stosowane jest z reguły w połączeniu z elementami napinającymi i zaciskowymi. Zastosowanie wbudowanego zespołu łożyska składającego się z osiowego wieńca igłowego i dwóch tarcz może przy stałej długości dźwigni zwiększyć siłę naprężającą ok. dwukrotnie. Zalety: Element ten jest udoskonalany przez stosowanie stałej powierzchni stykowej. Wyższa siła naprężająca powoduje zmniejszenie skoku gwintu. W charakterze elementów napinających i zaciskowych można stosować m. in. dźwignie zaciskowe, pokrętła gwiaździste, motylkowe i radełkowane oraz śruby z łbem sześciokątnym lub cylindrycznym. Przy stałym momencie bez łożyska osiowego Łożysko osiowe z łożyskiem osiowym KIPP Łożysko osiowe do zwiększania siły mocowania Siła zacisku F Nr Zamówienia B D D1 Ciężar ok. g 156 K ,6 K ,1 K ,5 K ,1
