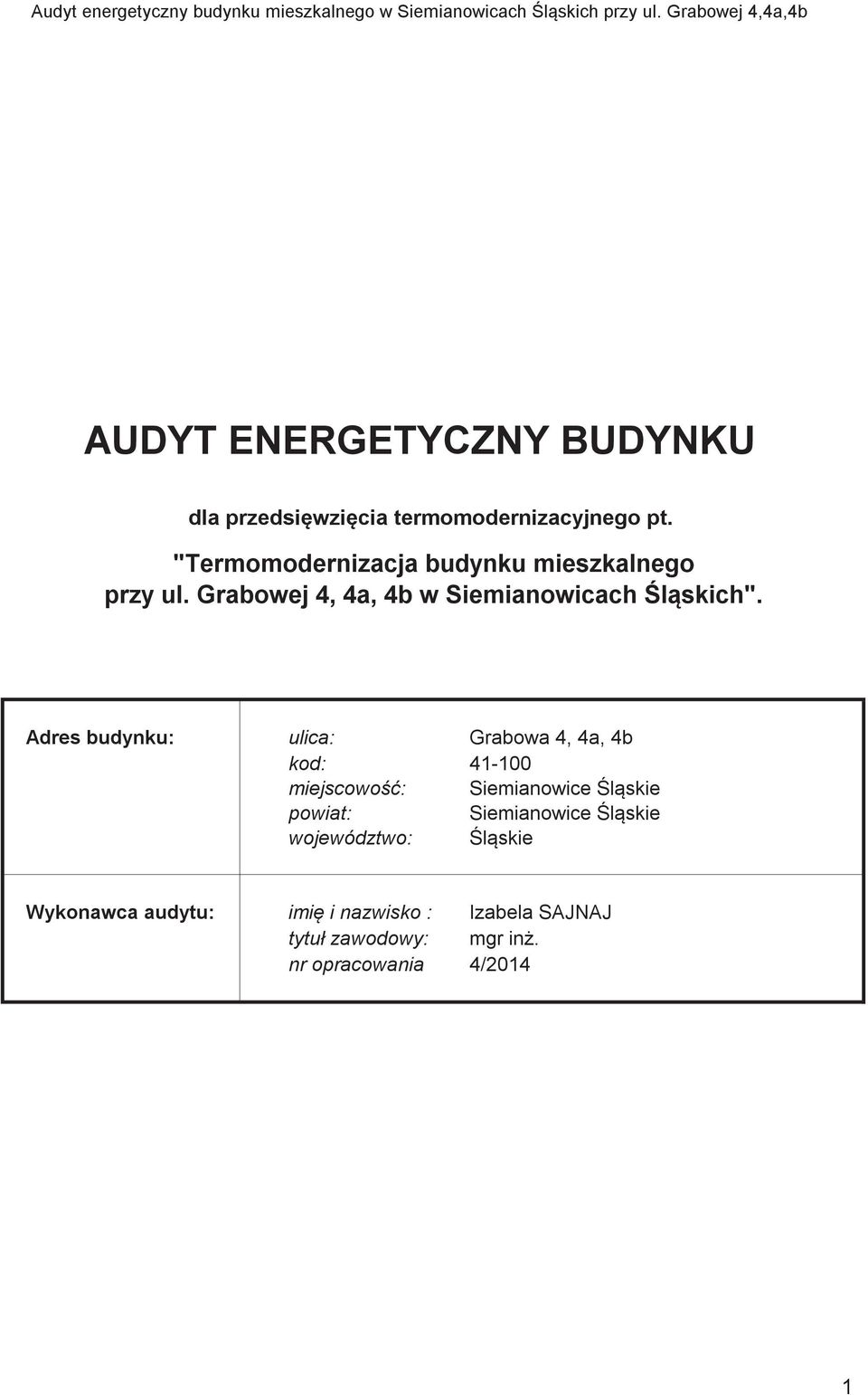

1 AUDYT ENERGETYCZNY BUDYNKU dla przedsiwzicia termomodernizacyjnego pt. "Termomodernizacja budynku mieszkalnego przy ul. Grabowej 4, 4a, 4b w Siemianowicach lskich". Adres budynku: ulica: Grabowa 4, 4a, 4b kod: miejscowo: Siemianowice lskie powiat: Siemianowice lskie województwo: lskie Wykonawca audytu: imi i nazwisko : Izabela SAJNAJ tytuł zawodowy: mgr in. nr opracowania 4/2014 1

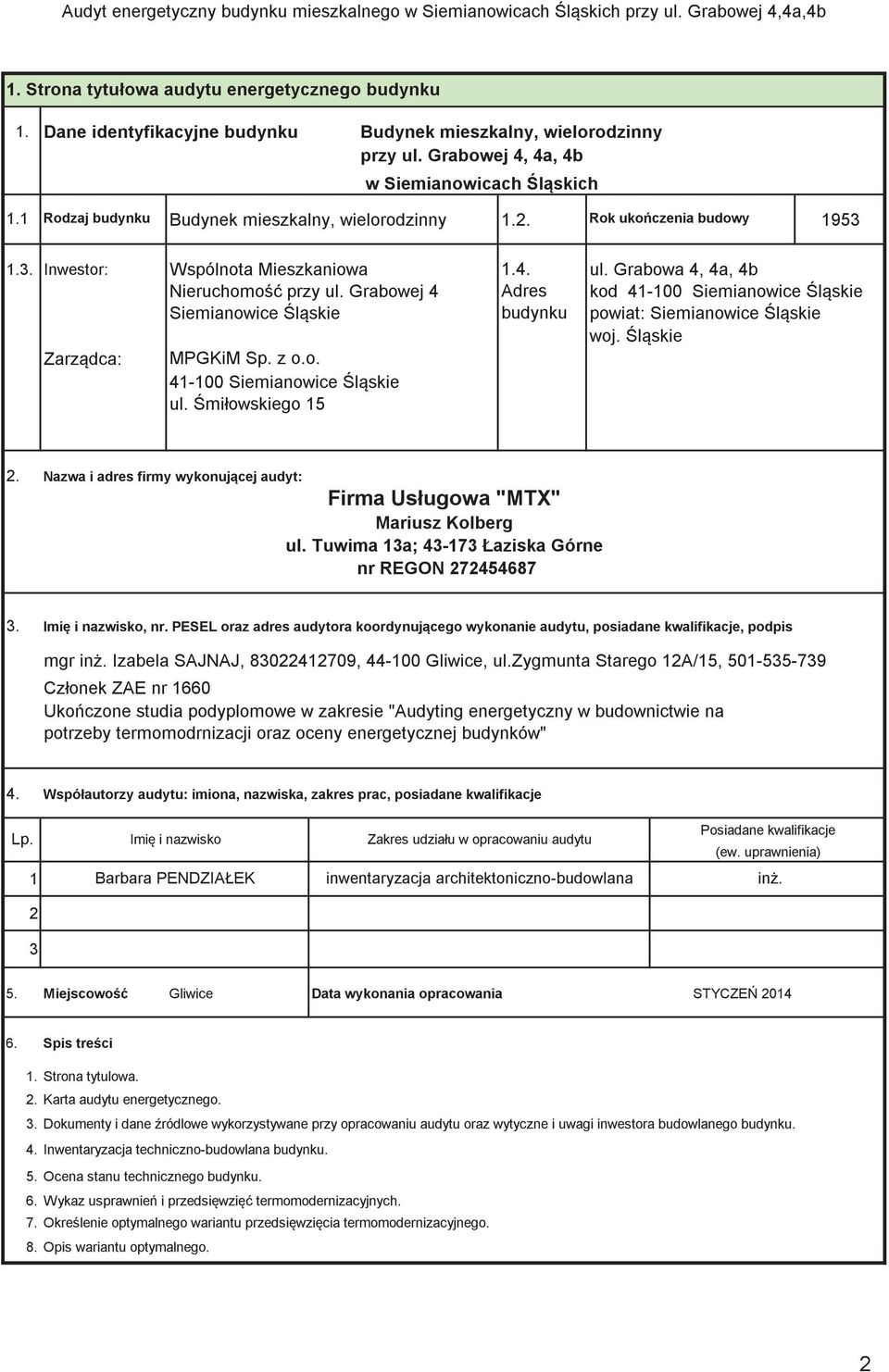

2 1. Strona tytułowa audytu energetycznego budynku 1. Dane identyfikacyjne budynku Budynek mieszkalny, wielorodzinny przy ul. Grabowej 4, 4a, 4b w Siemianowicach lskich 1.1 Rodzaj budynku Budynek mieszkalny, wielorodzinny 1.2. Rok ukoczenia budowy Inwestor: Wspólnota Mieszkaniowa 1.4. ul. Grabowa 4, 4a, 4b Nieruchomo przy ul. Grabowej 4 Adres kod Siemianowice lskie Siemianowice lskie budynku powiat: Siemianowice lskie woj. lskie Zarzdca: MPGKiM Sp. z o.o Siemianowice lskie ul. miłowskiego Nazwa i adres firmy wykonujcej audyt: Firma Usługowa "MTX" Mariusz Kolberg ul. Tuwima 13a; Łaziska Górne nr REGON Imi i nazwisko, nr. PESEL oraz adres audytora koordynujcego wykonanie audytu, posiadane kwalifikacje, podpis mgr in. Izabela SAJNAJ, , Gliwice, ul.zygmunta Starego 12A/15, Członek ZAE nr 1660 Ukoczone studia podyplomowe w zakresie "Audyting energetyczny w budownictwie na potrzeby termomodrnizacji oraz oceny energetycznej budynków" 4. Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje Lp. Imi i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (ew. uprawnienia) Barbara PENDZIAŁEK inwentaryzacja architektoniczno-budowlana in. 5. Miejscowo Gliwice Data wykonania opracowania STYCZE Spis treci 1. Strona tytulowa. 2. Karta audytu energetycznego. 3. Dokumenty i dane ródlowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi inwestora budowlanego budynku. 4. Inwentaryzacja techniczno-budowlana budynku. 5. Ocena stanu technicznego budynku. 6. Wykaz usprawnie i przedsiwzi termomodernizacyjnych. 7. Okrelenie optymalnego wariantu przedsiwzicia termomodernizacyjnego. 8. Opis wariantu optymalnego. 2

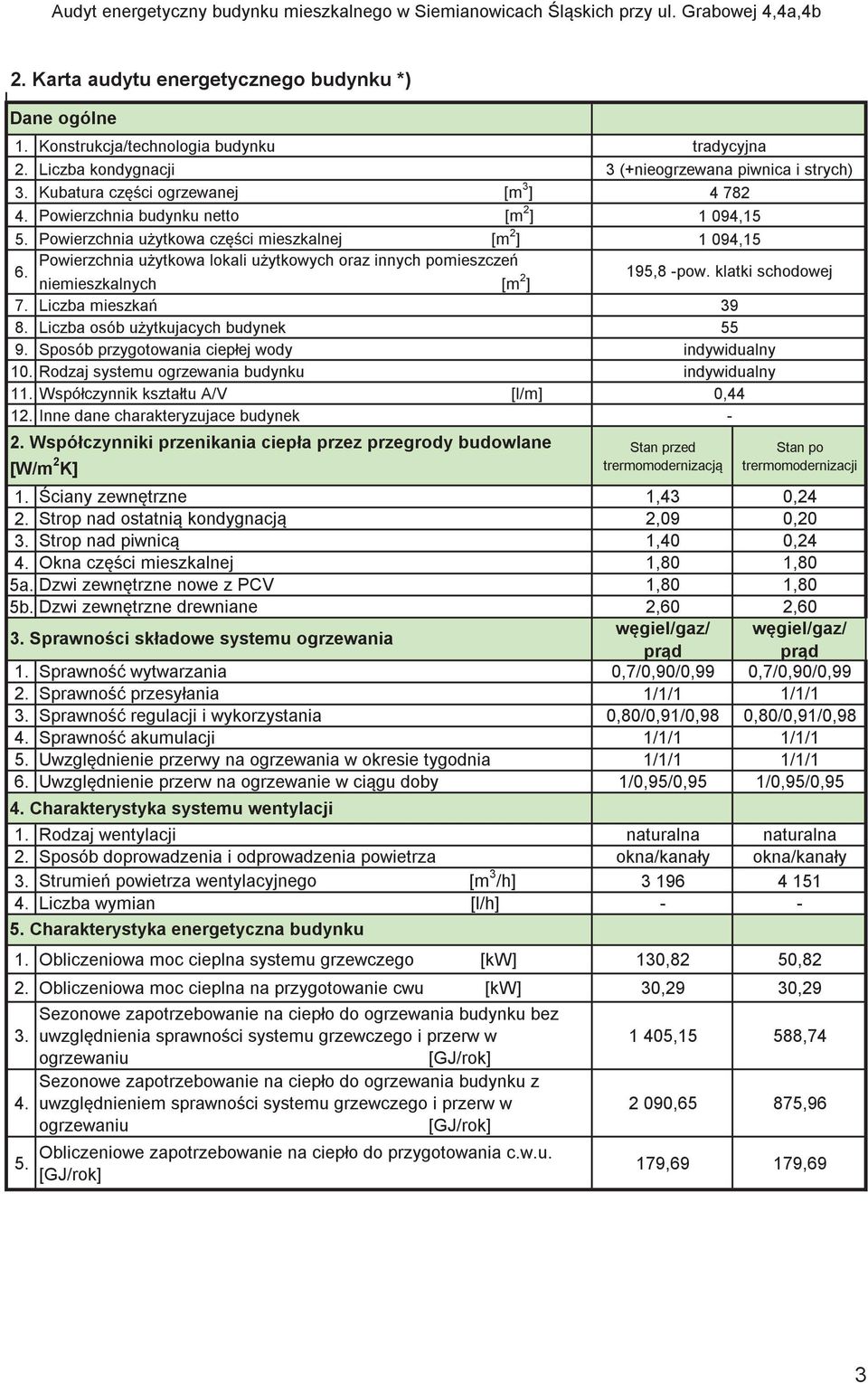

3 2. Karta audytu energetycznego budynku *) Dane ogólne 1. Konstrukcja/technologia budynku 2. Liczba kondygnacji 3. Kubatura czci ogrzewanej [m 3 ] 4. Powierzchnia budynku netto [m 2 ] 5. Powierzchnia uytkowa czci mieszkalnej [m 2 ] Powierzchnia uytkowa lokali uytkowych oraz innych pomieszcze 6. niemieszkalnych [m 2 ] 7. Liczba mieszka 8. Liczba osób uytkujacych budynek 9. Sposób przygotowania ciepłej wody 10. Rodzaj systemu ogrzewania budynku 11. Współczynnik kształtu A/V [l/m] 12. Inne dane charakteryzujace budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/m 2 K] Stan przed trermomodernizacj Stan po trermomodernizacji 1. ciany zewntrzne 1,43 0,24 2. Strop nad ostatni kondygnacj 2,09 0,20 3. Strop nad piwnic 1,40 0,24 4. Okna czci mieszkalnej 1,80 1,80 5a. Dzwi zewntrzne nowe z PCV 1,80 1,80 5b. Dzwi zewntrzne drewniane 2,60 2,60 3. Sprawnoci składowe systemu ogrzewania wgiel/gaz/ wgiel/gaz/ prd prd 1. Sprawno wytwarzania 0,7/0,90/0,99 0,7/0,90/0,99 2. Sprawno przesyłania 1/1/1 1/1/1 3. Sprawno regulacji i wykorzystania 0,80/0,91/0,98 0,80/0,91/0,98 4. Sprawno akumulacji 1/1/1 1/1/1 5. Uwzgldnienie przerwy na ogrzewania w okresie tygodnia 1/1/1 1/1/1 6. Uwzgldnienie przerw na ogrzewanie w cigu doby 1/0,95/0,95 1/0,95/0,95 4. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza okna/kanały okna/kanały 3. Strumie powietrza wentylacyjnego [m 3 /h] Liczba wymian [l/h] Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 130,82 50,82 2. Obliczeniowa moc cieplna na przygotowanie cwu [kw] 30,29 30,29 Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku bez 3. uwzgldnienia sprawnoci systemu grzewczego i przerw w ogrzewaniu [GJ/rok] Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku z 4. uwzgldnieniem sprawnoci systemu grzewczego i przerw w ogrzewaniu [GJ/rok] 5. Obliczeniowe zapotrzebowanie na ciepło do przygotowania c.w.u. [GJ/rok] tradycyjna 3 (+nieogrzewana piwnica i strych) , ,15 195,8 -pow. klatki schodowej indywidualny indywidualny 0, ,15 588, ,65 875,96 179,69 179,69 3

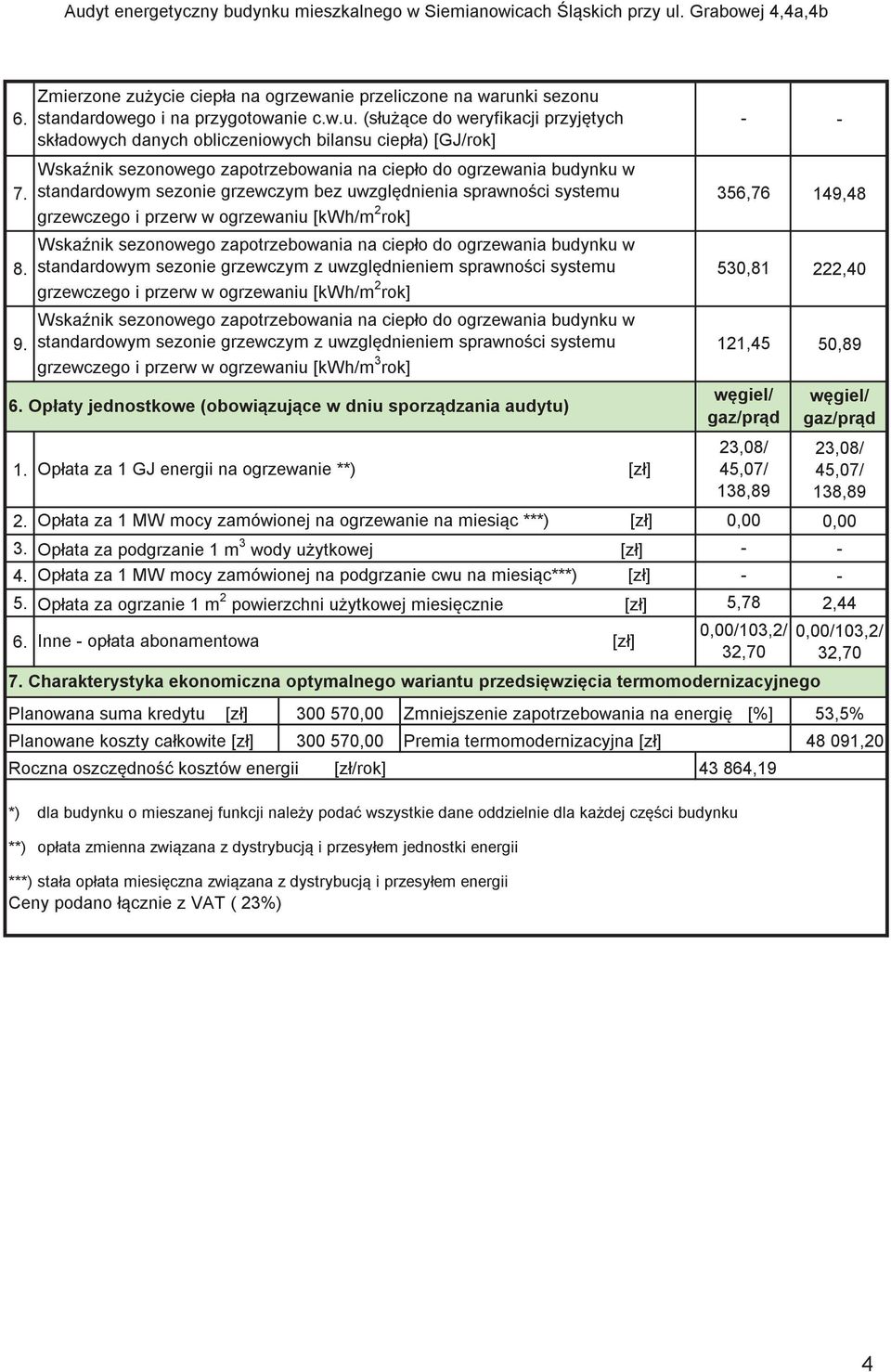

4 Zmierzone zuycie ciepła na ogrzewanie przeliczone na warunki sezonu 6. standardowego i na przygotowanie c.w.u. (słuce do weryfikacji przyjtych - - składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wska nik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w 7. standardowym sezonie grzewczym bez uwzgldnienia sprawnoci systemu 356,76 149,48 grzewczego i przerw w ogrzewaniu [kwh/m 2 rok] Wska nik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w 8. standardowym sezonie grzewczym z uwzgldnieniem sprawnoci systemu 530,81 222,40 grzewczego i przerw w ogrzewaniu [kwh/m 2 rok] Wska nik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w 9. standardowym sezonie grzewczym z uwzgldnieniem sprawnoci systemu 121,45 50,89 grzewczego i przerw w ogrzewaniu [kwh/m 3 rok] 6. Opłaty jednostkowe (obowizujce w dniu sporzdzania audytu) 1. wgiel/ gaz/prd 23,08/ 45,07/ 138,89 2. Opłata za 1 MW mocy zamówionej na ogrzewanie na miesic ***) [zł] 0,00 0,00 3. Opłata za podgrzanie 1 m 3 wody uytkowej [zł] Opłata za 1 MW mocy zamówionej na podgrzanie cwu na miesic***) [zł] Opłata za ogrzanie 1 m 2 powierzchni uytkowej miesicznie [zł] 5,78 2,44 6. Opłata za 1 GJ energii na ogrzewanie **) Inne - opłata abonamentowa 0,00/103,2/ 32, ,00 Zmniejszenie zapotrzebowania na energi [%] 53,5% ,00 Premia termomodernizacyjna [zł] ,20 *) dla budynku o mieszanej funkcji naley poda wszystkie dane oddzielnie dla kadej czci budynku **) opłata zmienna zwizana z dystrybucj i przesyłem jednostki energii ***) stała opłata miesiczna zwizana z dystrybucj i przesyłem energii Ceny podano łcznie z VAT ( 23%) [zł] wgiel/ gaz/prd 23,08/ 45,07/ 138,89 7. Charakterystyka ekonomiczna optymalnego wariantu przedsiwzicia termomodernizacyjnego Planowana suma kredytu [zł] Planowane koszty całkowite [zł] [zł] 0,00/103,2/ 32,70 Roczna oszczdno kosztów energii [zł/rok] ,19 4

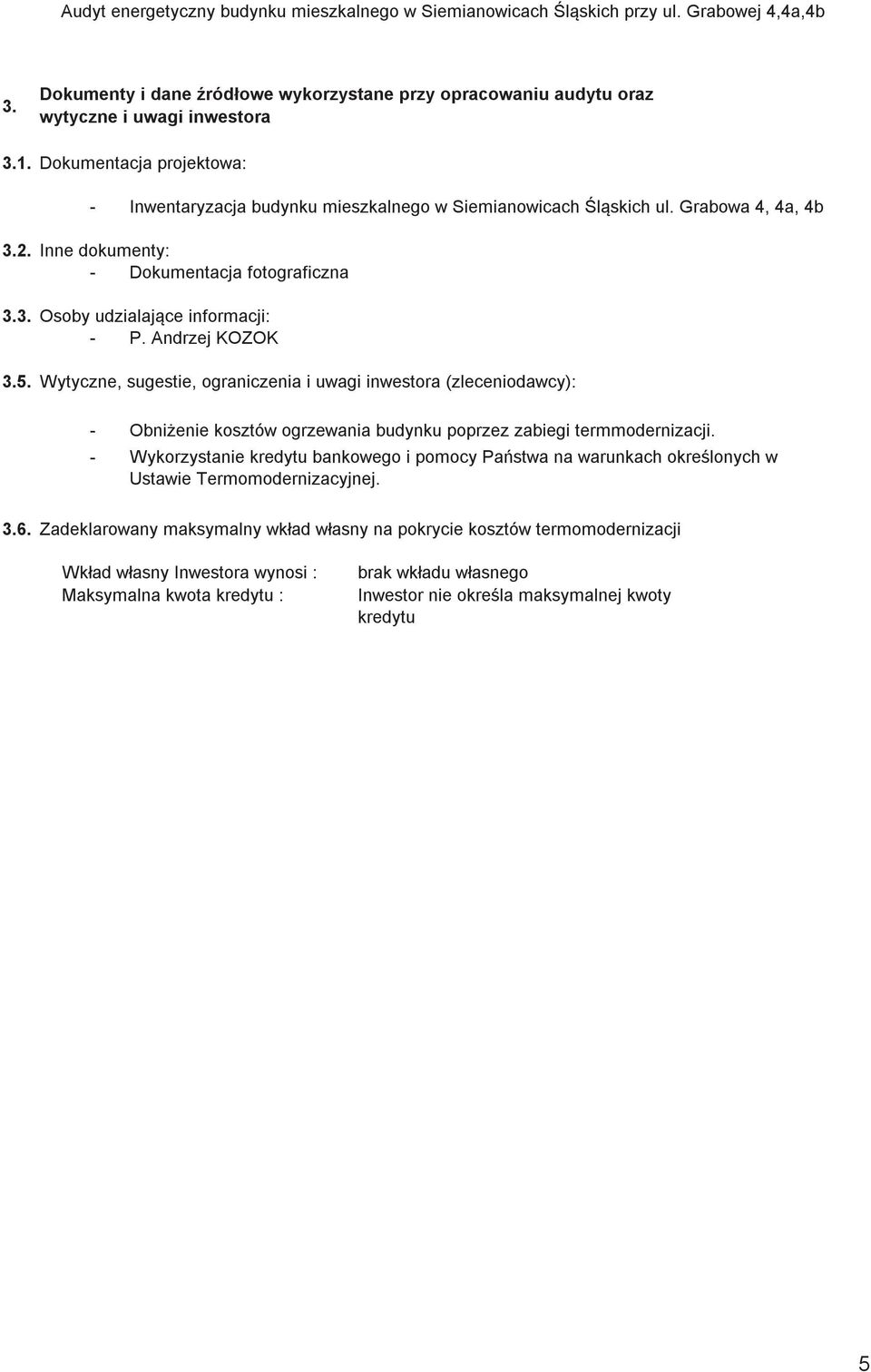

5 3. Dokumenty i dane ródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: - Inwentaryzacja budynku mieszkalnego w Siemianowicach lskich ul. Grabowa 4, 4a, 4b 3.2. Inne dokumenty: - Dokumentacja fotograficzna 3.3. Osoby udzialajce informacji: - P. Andrzej KOZOK 3.5. Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy): - Obnienie kosztów ogrzewania budynku poprzez zabiegi termmodernizacji. - Wykorzystanie kredytu bankowego i pomocy Pastwa na warunkach okrelonych w Ustawie Termomodernizacyjnej Zadeklarowany maksymalny wkład własny na pokrycie kosztów termomodernizacji Wkład własny Inwestora wynosi : Maksymalna kwota kredytu : brak wkładu własnego Inwestor nie okrela maksymalnej kwoty kredytu 5

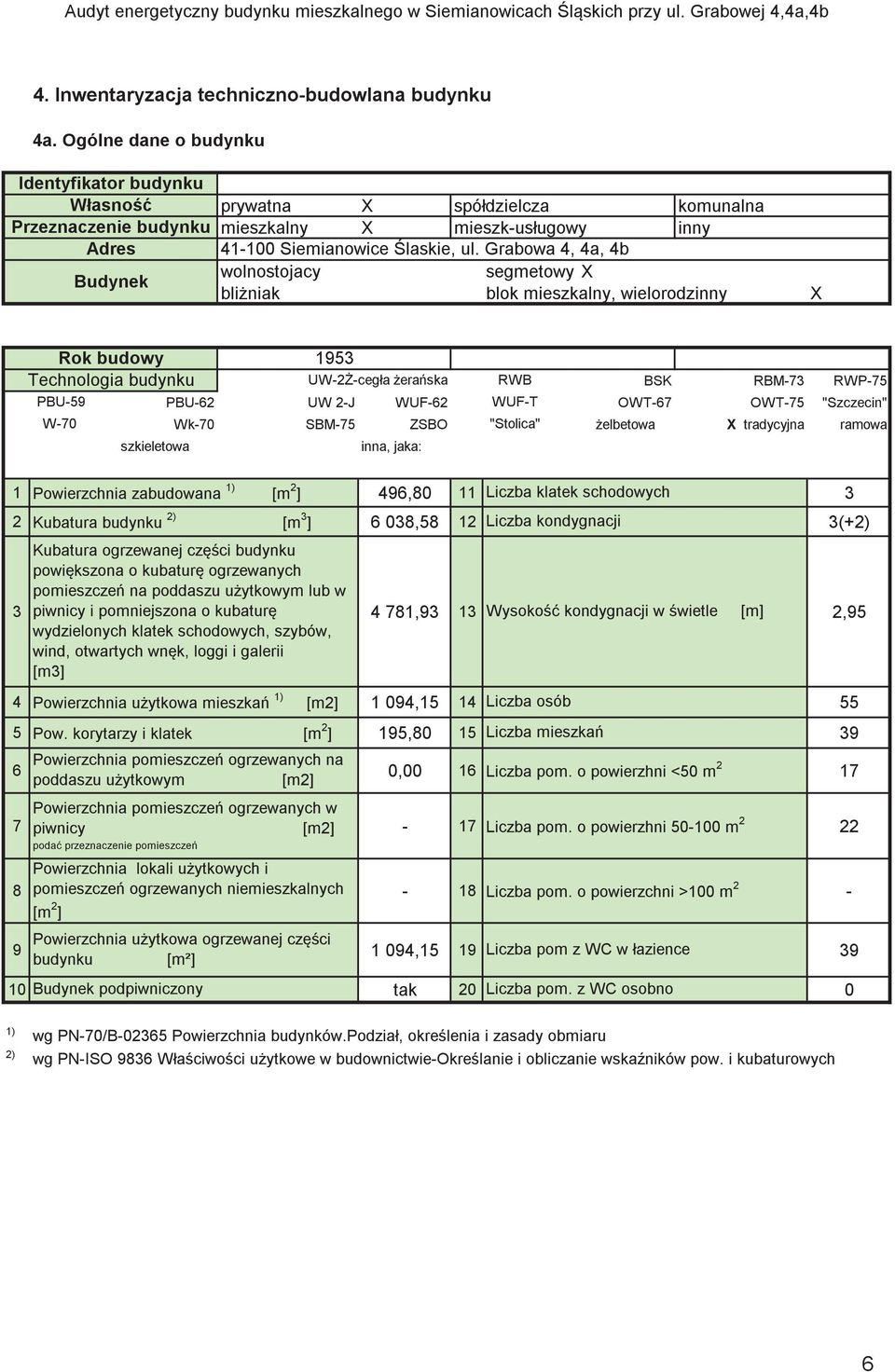

6 4. Inwentaryzacja techniczno-budowlana budynku 4a. Ogólne dane o budynku Identyfikator budynku Własno Przeznaczenie budynku Adres Budynek prywatna X spółdzielcza komunalna mieszkalny X mieszk-usługowy inny Siemianowice laskie, ul. Grabowa 4, 4a, 4b wolnostojacy segmetowy X bliniak blok mieszkalny, wielorodzinny X Rok budowy 1953 Technologia budynku UW-2-cegła eraska RWB PBU-59 BSK RBM-73 RWP-75 PBU-62 UW 2-J WUF-62 WUF-T OWT-67 OWT-75 "Szczecin" W-70 Wk-70 SBM-75 ZSBO "Stolica" elbetowa X tradycyjna ramowa szkieletowa inna, jaka: 1 Powierzchnia zabudowana 1) [m 2 ] 496,80 11 Liczba klatek schodowych 3 2 Kubatura budynku 2) [m 3 ] 6 038,58 12 Liczba kondygnacji 3(+2) Kubatura ogrzewanej czci budynku powikszona o kubatur ogrzewanych pomieszcze na poddaszu uytkowym lub w 3 piwnicy i pomniejszona o kubatur 4 781,93 13 Wysoko kondygnacji w wietle [m] 2,95 wydzielonych klatek schodowych, szybów, wind, otwartych wnk, loggi i galerii [m3] 4 Powierzchnia uytkowa mieszka 1) [m2] 1 094,15 14 Liczba osób 55 5 Pow. korytarzy i klatek [m 2 ] 195,80 15 Liczba mieszka 39 Powierzchnia pomieszcze ogrzewanych na 6 0,00 16 Liczba pom. o powierzhni <50 m 2 17 poddaszu uytkowym [m2] Powierzchnia pomieszcze ogrzewanych w 7 piwnicy [m2] - 17 Liczba pom. o powierzhni m 2 22 poda przeznaczenie pomieszcze Powierzchnia lokali uytkowych i 8 pomieszcze ogrzewanych niemieszkalnych - 18 Liczba pom. o powierzchni >100 m 2 - [m 2 ] Powierzchnia uytkowa ogrzewanej czci ,15 19 Liczba pom z WC w łazience 39 budynku [m²] 10 Budynek podpiwniczony tak 20 Liczba pom. z WC osobno 0 1) wg PN-70/B Powierzchnia budynków.podział, okrelenia i zasady obmiaru 2) wg PN-ISO 9836 Właciwoci uytkowe w budownictwie-okrelanie i obliczanie wska ników pow. i kubaturowych 6

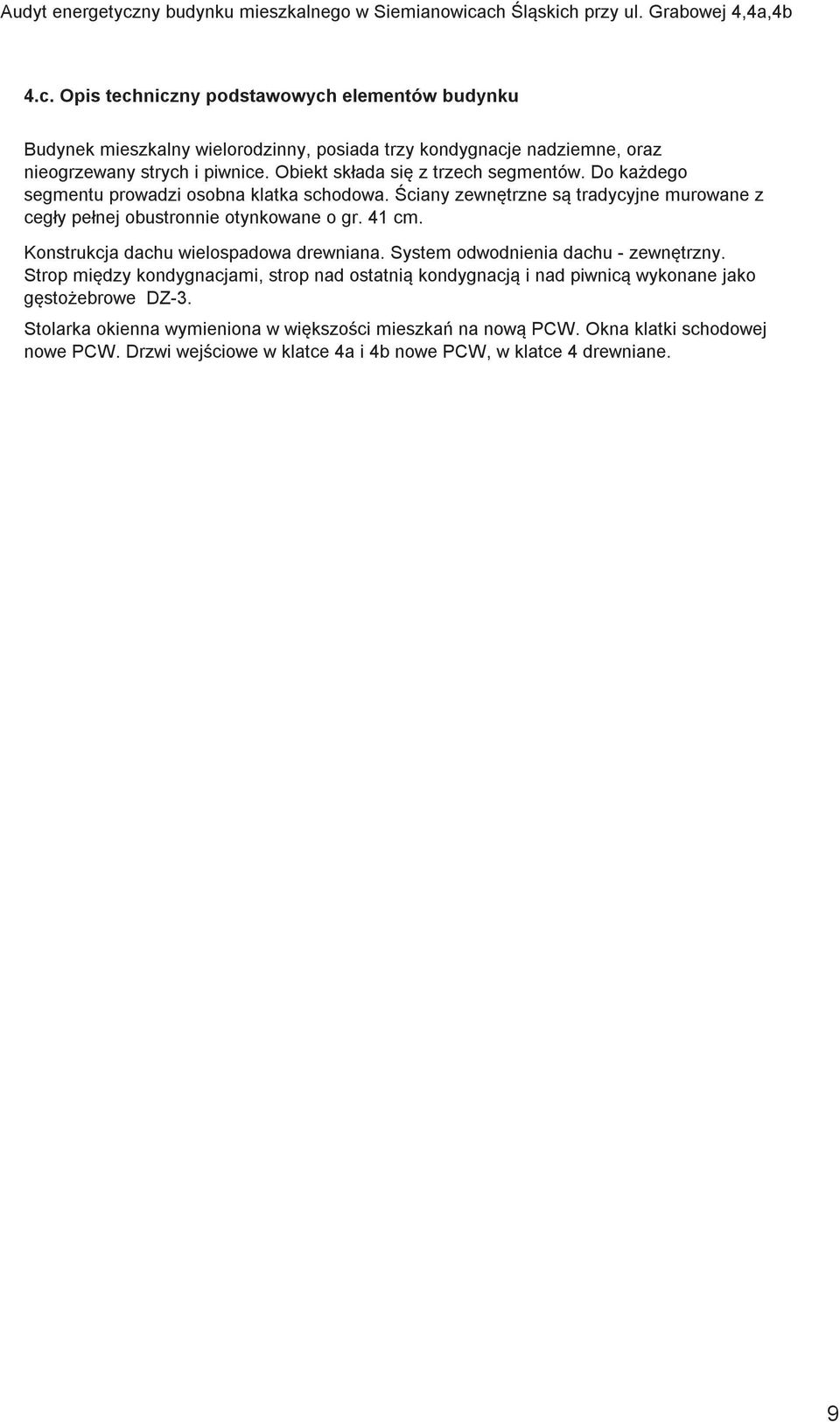

7 4.c. Opis techniczny podstawowych elementów budynku Budynek mieszkalny wielorodzinny, posiada trzy kondygnacje nadziemne, oraz nieogrzewany strych i piwnice. Obiekt składa si z trzech segmentów. Do kadego segmentu prowadzi osobna klatka schodowa. ciany zewntrzne s tradycyjne murowane z cegły pełnej obustronnie otynkowane o gr. 41 cm. Konstrukcja dachu wielospadowa drewniana. System odwodnienia dachu - zewntrzny. Strop midzy kondygnacjami, strop nad ostatni kondygnacj i nad piwnic wykonane jako gstoebrowe DZ-3. Stolarka okienna wymieniona w wikszoci mieszka na now PCW. Okna klatki schodowej nowe PCW. Drzwi wejciowe w klatce 4a i 4b nowe PCW, w klatce 4 drewniane. 9

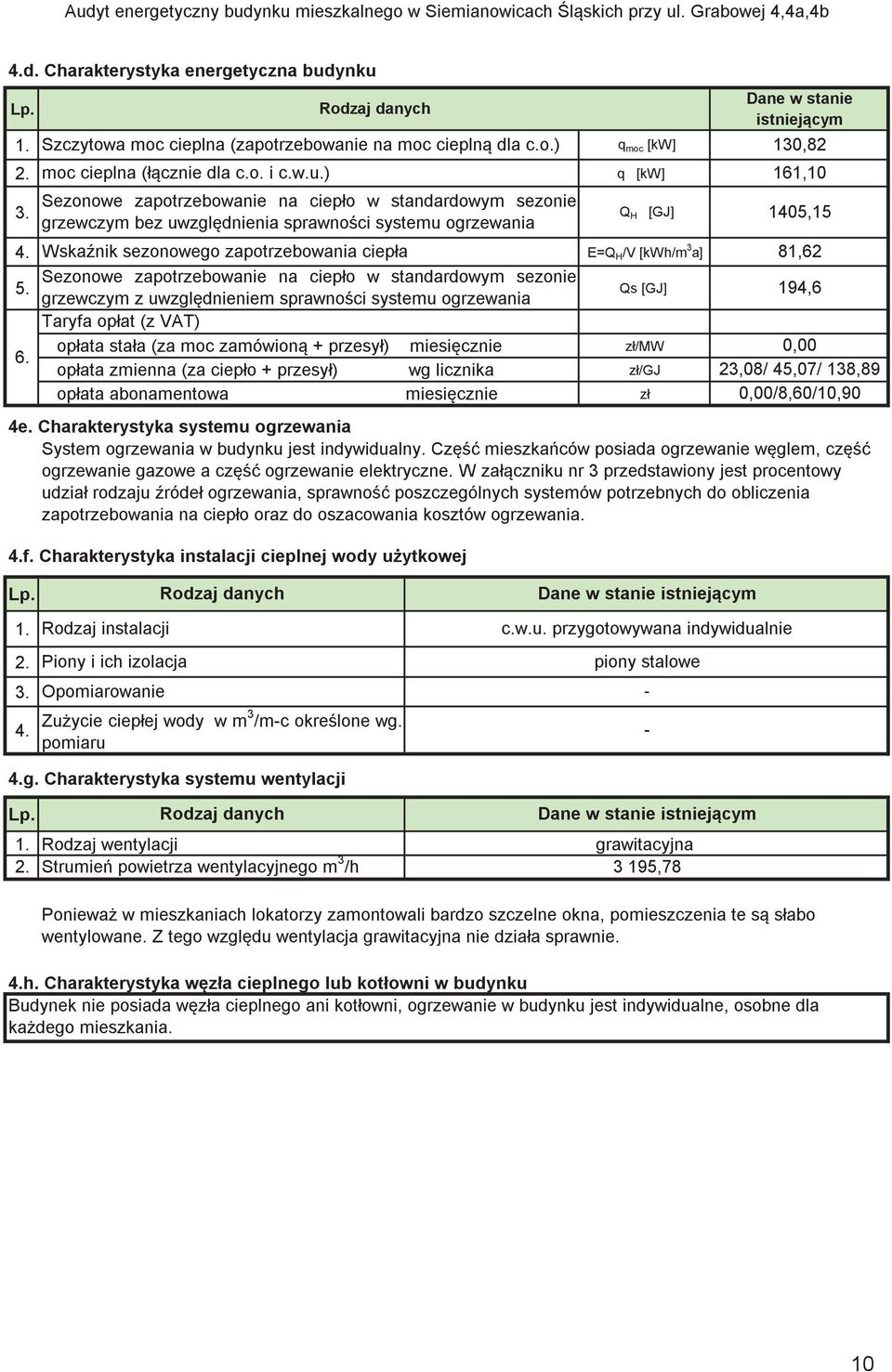

8 4.d. Charakterystyka energetyczna budynku Lp. 1. q moc [kw] moc cieplna (łcznie dla c.o. i c.w.u.) 161,10 2. q [kw] Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzgldnienia sprawnoci systemu ogrzewania 3. Q H [GJ] 4. E=Q H /V [kwh/m 3 a] Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzgldnieniem sprawnoci systemu ogrzewania Taryfa opłat (z VAT) opłata stała (za moc zamówion + przesył) miesicznie zł/mw opłata zmienna (za ciepło + przesył) wg licznika zł/gj opłata abonamentowa miesicznie zł 5. Qs [GJ] 6. Rodzaj danych 4e. Charakterystyka systemu ogrzewania System ogrzewania w budynku jest indywidualny. Cz mieszkaców posiada ogrzewanie wglem, cz ogrzewanie gazowe a cz ogrzewanie elektryczne. W załczniku nr 3 przedstawiony jest procentowy udział rodzaju ródeł ogrzewania, sprawno poszczególnych systemów potrzebnych do obliczenia zapotrzebowania na ciepło oraz do oszacowania kosztów ogrzewania. 4.f. Charakterystyka instalacji cieplnej wody uytkowej Dane w stanie istniejcym Szczytowa moc cieplna (zapotrzebowanie na moc ciepln dla c.o.) 130, ,15 Wskanik sezonowego zapotrzebowania ciepła 81,62 194,6 0,00 23,08/ 45,07/ 138,89 0,00/8,60/10,90 Lp. Rodzaj danych Dane w stanie istniejcym Rodzaj instalacji Piony i ich izolacja c.w.u. przygotowywana indywidualnie piony stalowe Opomiarowanie - Zuycie ciepłej wody w m 3 /m-c okrelone wg. pomiaru - 4.g. Charakterystyka systemu wentylacji Lp Rodzaj danych Rodzaj wentylacji Strumie powietrza wentylacyjnego m 3 /h Dane w stanie istniejcym grawitacyjna 3 195,78 Poniewa w mieszkaniach lokatorzy zamontowali bardzo szczelne okna, pomieszczenia te s słabo wentylowane. Z tego wzgldu wentylacja grawitacyjna nie działa sprawnie. 4.h. Charakterystyka wzła cieplnego lub kotłowni w budynku Budynek nie posiada wzła cieplnego ani kotłowni, ogrzewanie w budynku jest indywidualne, osobne dla kadego mieszkania. 10

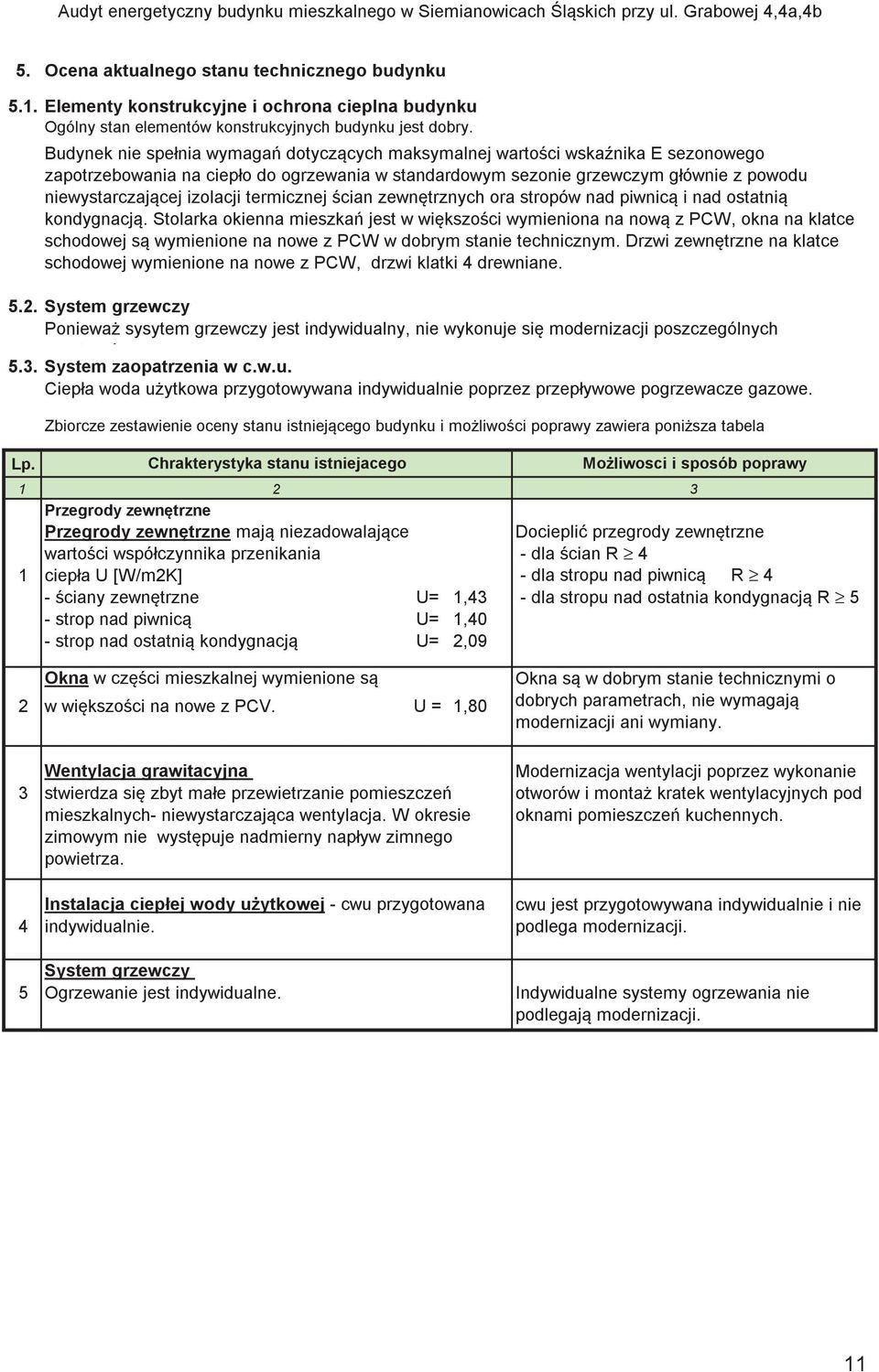

9 5. Ocena aktualnego stanu technicznego budynku 5.1. Elementy konstrukcyjne i ochrona cieplna budynku Ogólny stan elementów konstrukcyjnych budynku jest dobry System grzewczy Poniewa sysytem grzewczy jest indywidualny, nie wykonuje si modernizacji poszczególnych sysytemów System zaopatrzenia w c.w.u. Ciepła woda uytkowa przygotowywana indywidualnie poprzez przepływowe pogrzewacze gazowe. Lp. 1 Budynek nie spełnia wymaga dotyczcych maksymalnej wartoci wskanika E sezonowego zapotrzebowania na ciepło do ogrzewania w standardowym sezonie grzewczym głównie z powodu niewystarczajcej izolacji termicznej cian zewntrznych ora stropów nad piwnic i nad ostatni kondygnacj. Stolarka okienna mieszka jest w wikszoci wymieniona na now z PCW, okna na klatce schodowej s wymienione na nowe z PCW w dobrym stanie technicznym. Drzwi zewntrzne na klatce schodowej wymienione na nowe z PCW, drzwi klatki 4 drewniane. Zbiorcze zestawienie oceny stanu istniejcego budynku i moliwoci poprawy zawiera ponisza tabela Chrakterystyka stanu istniejacego 2 Moliwosci i sposób poprawy Przegrody zewntrzne Przegrody zewntrzne maj niezadowalajce wartoci współczynnika przenikania Dociepli przegrody zewntrzne - dla cian R 4 1 ciepła U [W/m2K] - dla stropu nad piwnic R 4 - ciany zewntrzne U= 1,43 - dla stropu nad ostatnia kondygnacj R 5 - strop nad piwnic U= 1,40 - strop nad ostatni kondygnacj U= 2,09 3 Okna w czci mieszkalnej wymienione s 2 w wikszoci na nowe z PCV. U = 1,80 Okna s w dobrym stanie technicznymi o dobrych parametrach, nie wymagaj modernizacji ani wymiany Wentylacja grawitacyjna stwierdza si zbyt małe przewietrzanie pomieszcze mieszkalnych- niewystarczajca wentylacja. W okresie zimowym nie wystpuje nadmierny napływ zimnego powietrza. Instalacja ciepłej wody uytkowej - cwu przygotowana indywidualnie. System grzewczy Ogrzewanie jest indywidualne. Modernizacja wentylacji poprzez wykonanie otworów i monta kratek wentylacyjnych pod oknami pomieszcze kuchennych. cwu jest przygotowywana indywidualnie i nie podlega modernizacji. Indywidualne systemy ogrzewania nie podlegaj modernizacji. 11

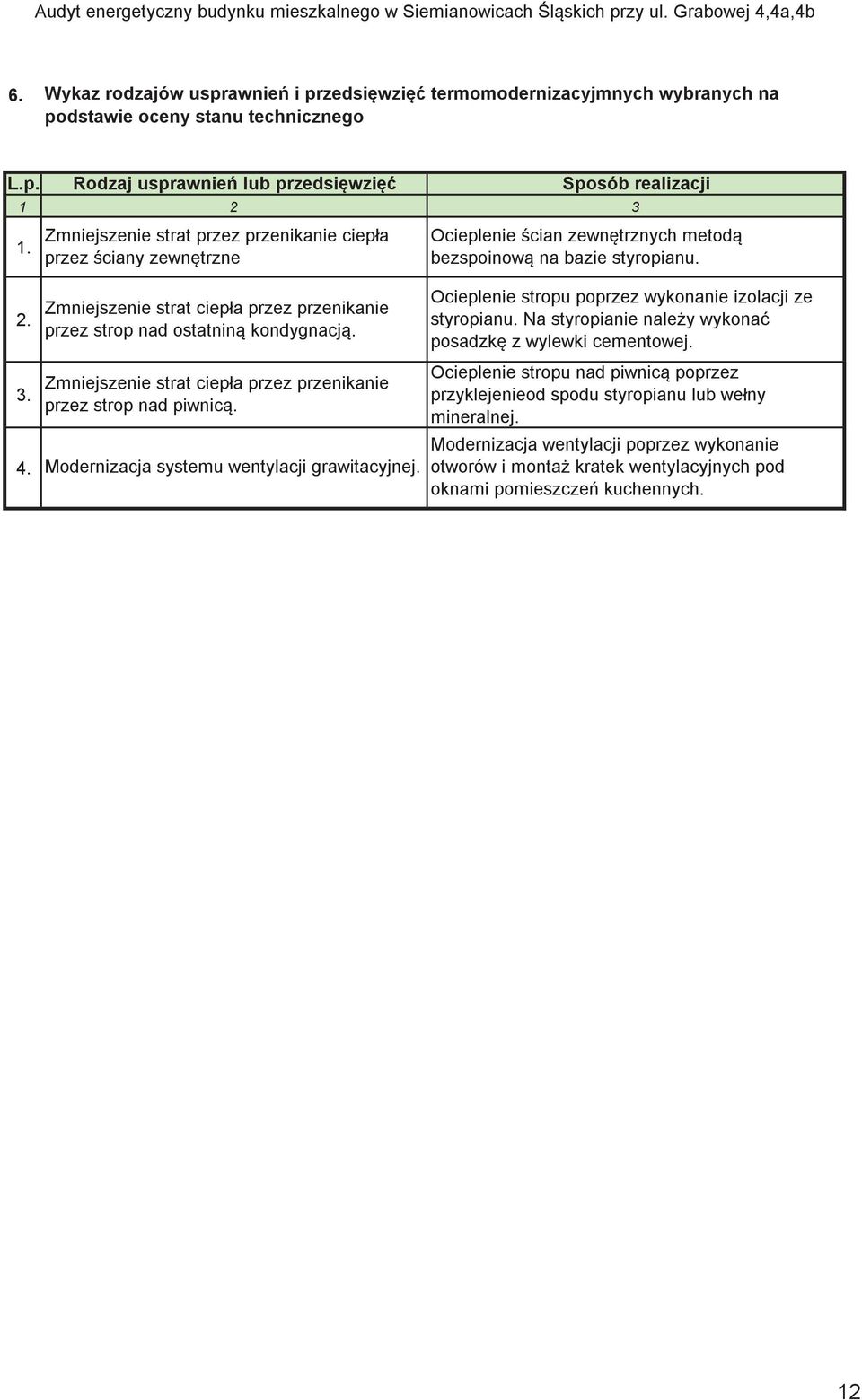

10 6. Wykaz rodzajów usprawnie i przedsiwzi termomodernizacyjmnych wybranych na podstawie oceny stanu technicznego L.p Rodzaj usprawnie lub przedsiwzi Zmniejszenie strat przez przenikanie ciepła przez ciany zewntrzne Sposób realizacji 2 3 Ocieplenie cian zewntrznych metod bezspoinow na bazie styropianu Zmniejszenie strat ciepła przez przenikanie przez strop nad ostatnin kondygnacj. Zmniejszenie strat ciepła przez przenikanie przez strop nad piwnic. Modernizacja systemu wentylacji grawitacyjnej. Ocieplenie stropu poprzez wykonanie izolacji ze styropianu. Na styropianie naley wykona posadzk z wylewki cementowej. Ocieplenie stropu nad piwnic poprzez przyklejenieod spodu styropianu lub wełny mineralnej. Modernizacja wentylacji poprzez wykonanie otworów i monta kratek wentylacyjnych pod oknami pomieszcze kuchennych. 12

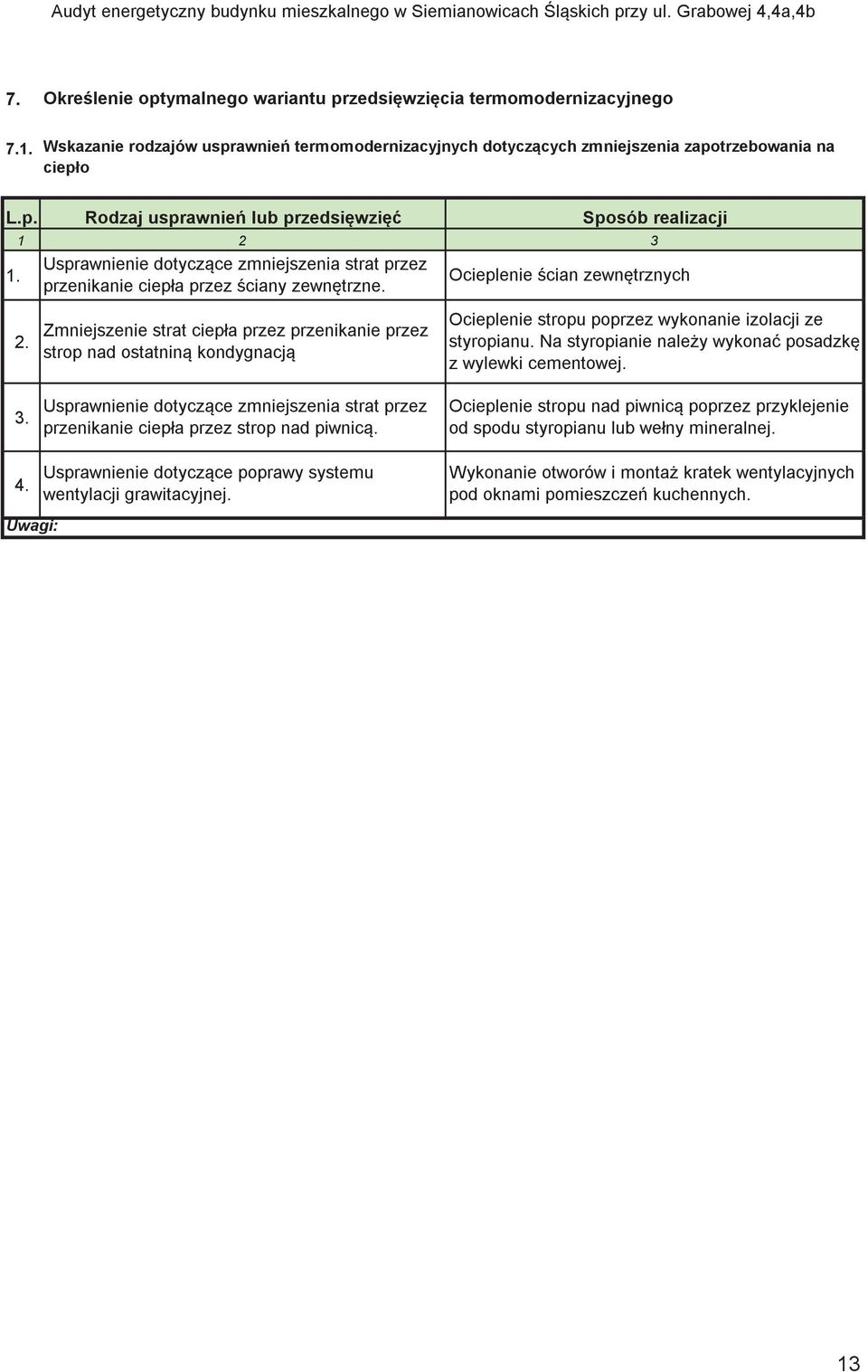

11 7. Okrelenie optymalnego wariantu przedsiwzicia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnie termomodernizacyjnych dotyczcych zmniejszenia zapotrzebowania na ciepło L.p Rodzaj usprawnie lub przedsiwzi Usprawnienie dotyczce zmniejszenia strat przez przenikanie ciepła przez ciany zewntrzne. 2 Sposób realizacji Ocieplenie cian zewntrznych Zmniejszenie strat ciepła przez przenikanie przez strop nad ostatnin kondygnacj Usprawnienie dotyczce zmniejszenia strat przez przenikanie ciepła przez strop nad piwnic. Ocieplenie stropu poprzez wykonanie izolacji ze styropianu. Na styropianie naley wykona posadzk z wylewki cementowej. Ocieplenie stropu nad piwnic poprzez przyklejenie od spodu styropianu lub wełny mineralnej. 4. Usprawnienie dotyczce poprawy systemu wentylacji grawitacyjnej. Wykonanie otworów i monta kratek wentylacyjnych pod oknami pomieszcze kuchennych. Uwagi: 13

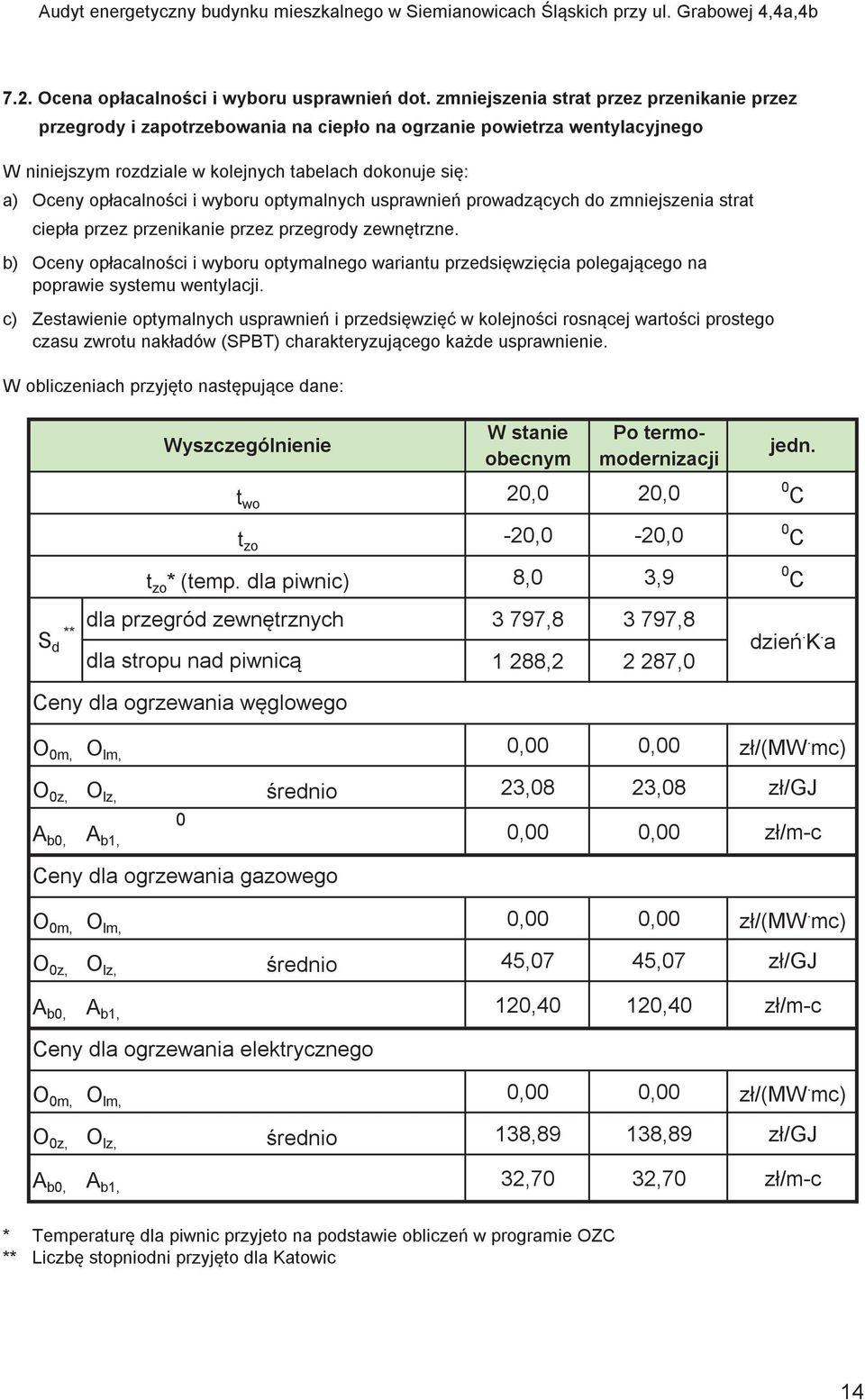

12 7.2. Ocena opłacalnoci i wyboru usprawnie dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje si: a) Oceny opłacalnoci i wyboru optymalnych usprawnie prowadzcych do zmniejszenia strat ciepła przez przenikanie przez przegrody zewntrzne. b) Oceny opłacalnoci i wyboru optymalnego wariantu przedsiwzicia polegajcego na poprawie systemu wentylacji. c) Zestawienie optymalnych usprawnie i przedsiwzi w kolejnoci rosncej wartoci prostego czasu zwrotu nakładów (SPBT) charakteryzujcego kade usprawnienie. W obliczeniach przyjto nastpujce dane: S d ** Wyszczególnienie t wo t zo t zo * (temp. dla piwnic) W stanie Po termoobecnym modernizacji 20,0 20,0-20,0-20,0 8,0 3,9 dla przegród zewntrznych 3 797, ,8 dla stropu nad piwnic 1 288, ,0 jedn. 0 C 0 C 0 C dzie. K. a Ceny dla ogrzewania wglowego O 0m, O lm, 0,00 0,00 zł/(mw. mc) O 0z, O lz, rednio 23,08 23,08 zł/gj A b0, A b1, 0 0,00 0,00 zł/m-c Ceny dla ogrzewania gazowego O 0m, O lm, 0,00 0,00 zł/(mw. mc) O 0z, O lz, rednio 45,07 45,07 zł/gj A b0, A b1, 120,40 120,40 zł/m-c Ceny dla ogrzewania elektrycznego O 0m, O lm, 0,00 0,00 zł/(mw. mc) O 0z, O lz, rednio 138,89 138,89 zł/gj A b0, A b1, 32,70 32,70 zł/m-c * Temperatur dla piwnic przyjeto na podstawie oblicze w programie OZC ** Liczb stopniodni przyjto dla Katowic 14

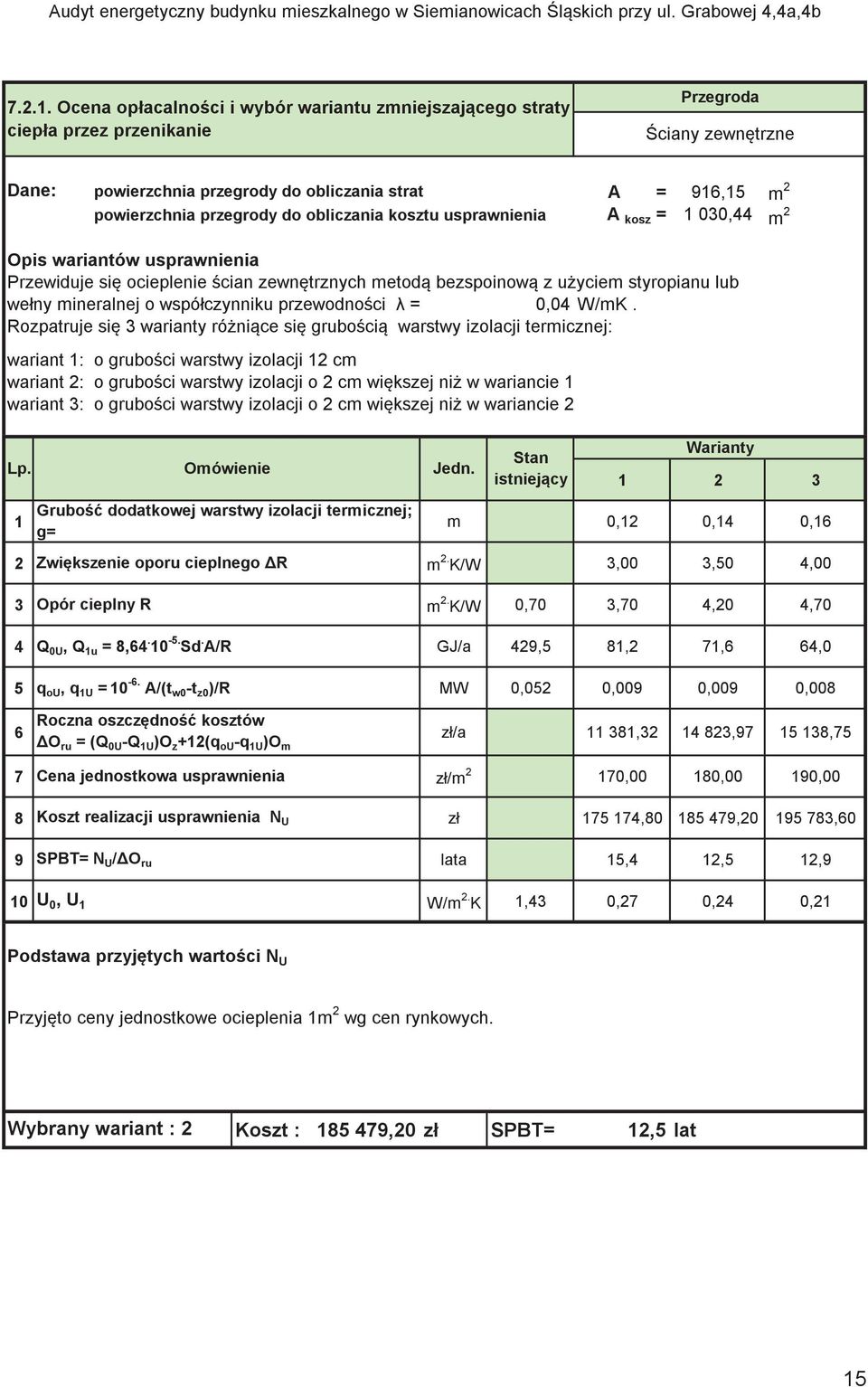

13 Ocena opłacalnoci i wybór wariantu zmniejszajcego straty ciepła przez przenikanie Przegroda ciany zewntrzne Dane: powierzchnia przegrody do obliczania strat A = 916,15 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 1 030,44 m 2 Opis wariantów usprawnienia Przewiduje si ocieplenie cian zewntrznych metod bezspoinow z uyciem styropianu lub wełny mineralnej o współczynniku przewodnoci = 0,04 W/mK. Rozpatruje si 3 warianty rónice si gruboci warstwy izolacji termicznej: wariant 1: o gruboci warstwy izolacji 12 cm wariant 2: o gruboci warstwy izolacji o 2 cm wikszej ni w wariancie 1 wariant 3: o gruboci warstwy izolacji o 2 cm wikszej ni w wariancie 2 Lp. Omówienie Jedn. Stan istniejcy Warianty Grubo dodatkowej warstwy izolacji termicznej; 1 m 0,12 0,14 0,16 g= 2 Zwikszenie oporu cieplnego R m 2. K/W 3,00 3,50 4,00 3 Opór cieplny R m 2. K/W 0,70 3,70 4,20 4,70 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 429,5 81,2 71,6 64,0 5 q ou, q 1U = A/(t w0 -t z0 )/R MW 0,052 0,009 0,009 0,008 Roczna oszczdno kosztów 6 zł/a , , ,75 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 170,00 180,00 190,00 8 Koszt realizacji usprawnienia N U zł , , ,60 9 SPBT= N U /O ru lata 15,4 12,5 12,9 10 U W/m 2. 0, U 1 K 1,43 0,27 0,24 0,21 Podstawa przyjtych wartoci N U Przyjto ceny jednostkowe ocieplenia 1m 2 wg cen rynkowych. Wybrany wariant : 2 Koszt : ,20 zł SPBT= 12,5 lat 15

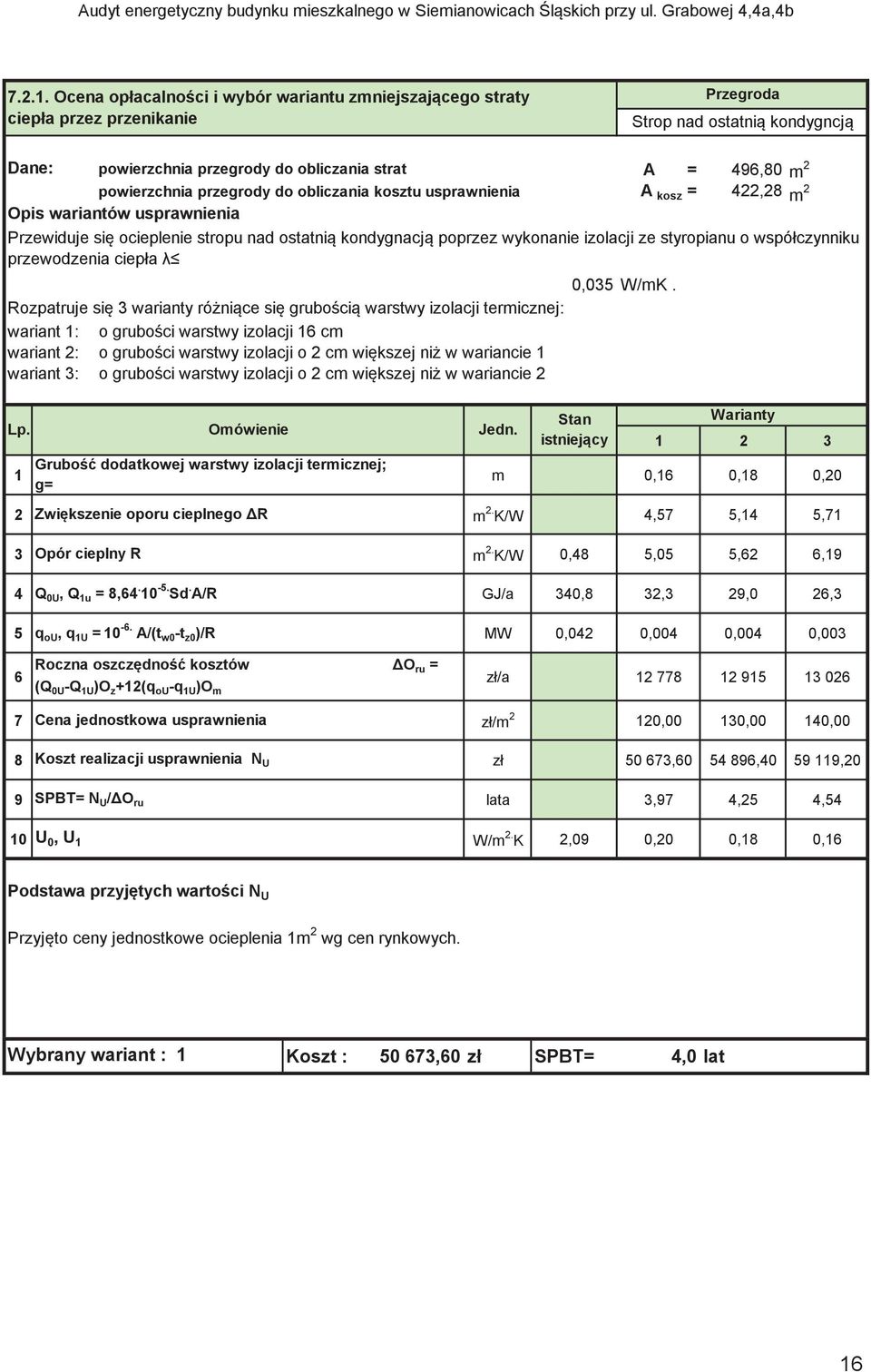

14 Ocena opłacalnoci i wybór wariantu zmniejszajcego straty ciepła przez przenikanie Przegroda Strop nad ostatni kondygncj Dane: powierzchnia przegrody do obliczania strat A = 496,80 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 422,28 m 2 Opis wariantów usprawnienia Przewiduje si ocieplenie stropu nad ostatni kondygnacj poprzez wykonanie izolacji ze styropianu o współczynniku przewodzenia ciepła 0,035 W/mK. Rozpatruje si 3 warianty rónice si gruboci warstwy izolacji termicznej: wariant 1: o gruboci warstwy izolacji 16 cm wariant 2: o gruboci warstwy izolacji o 2 cm wikszej ni w wariancie 1 wariant 3: o gruboci warstwy izolacji o 2 cm wikszej ni w wariancie 2 Lp. Omówienie Grubo dodatkowej warstwy izolacji termicznej; 1 m 0,16 0,18 0,20 g= 2 Zwikszenie oporu cieplnego R m 2. K/W 4,57 5,14 5,71 3 Opór cieplny R m 2. K/W 0,48 5,05 5,62 6,19 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 340,8 32,3 29,0 26,3 5 q ou, q 1U = A/(t w0 -t z0 )/R MW 0,042 0,004 0,004 0,003 Roczna oszczdno kosztów O ru = 6 zł/a (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 120,00 130,00 140,00 8 Koszt realizacji usprawnienia N U zł , , ,20 9 SPBT= N U /O ru lata 3,97 4,25 4,54 10 U W/m 2. 0, U 1 K 2,09 0,20 0,18 0,16 Jedn. Stan istniejcy Warianty Podstawa przyjtych wartoci N U Przyjto ceny jednostkowe ocieplenia 1m 2 wg cen rynkowych. Wybrany wariant : 1 Koszt : ,60 zł SPBT= 4,0 lat 16

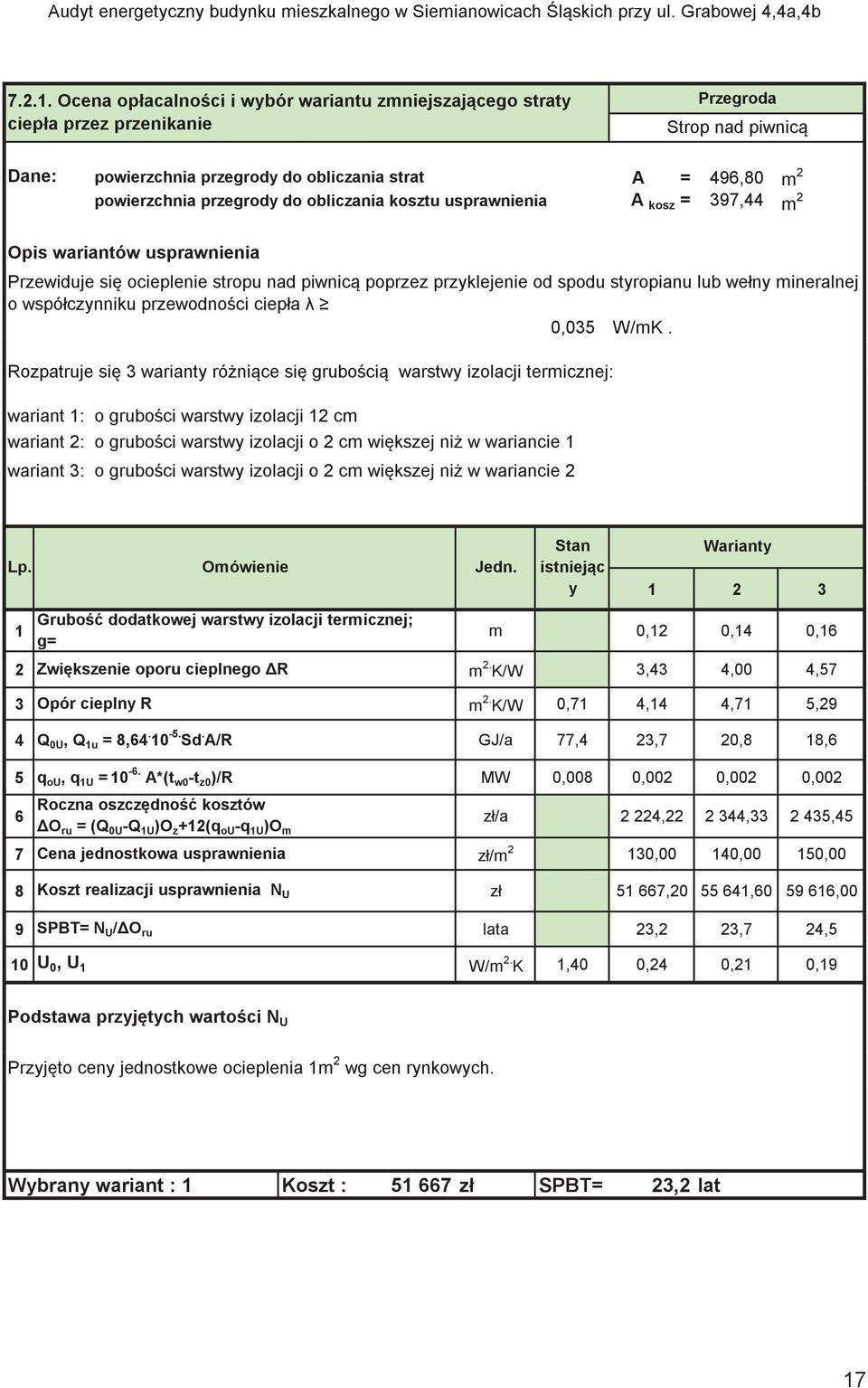

15 Ocena opłacalnoci i wybór wariantu zmniejszajcego straty ciepła przez przenikanie Przegroda Strop nad piwnic Dane: powierzchnia przegrody do obliczania strat A = 496,80 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 397,44 m 2 Opis wariantów usprawnienia Przewiduje si ocieplenie stropu nad piwnic poprzez przyklejenie od spodu styropianu lub wełny mineralnej o współczynniku przewodnoci ciepła 0,035 W/mK. Rozpatruje si 3 warianty rónice si gruboci warstwy izolacji termicznej: wariant 1: o gruboci warstwy izolacji 12 cm wariant 2: o gruboci warstwy izolacji o 2 cm wikszej ni w wariancie 1 wariant 3: o gruboci warstwy izolacji o 2 cm wikszej ni w wariancie 2 Lp. Omówienie Jedn. Stan istniejc y Warianty Grubo dodatkowej warstwy izolacji termicznej; 1 m 0,12 0,14 0,16 g= 2 Zwikszenie oporu cieplnego R m 2. K/W 3,43 4,00 4,57 3 Opór cieplny R m 2. K/W 0,71 4,14 4,71 5,29 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 77,4 23,7 20,8 18,6 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,008 0,002 0,002 0,002 Roczna oszczdno kosztów 6 zł/a 2 224, , ,45 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 130,00 140,00 150,00 8 Koszt realizacji usprawnienia N U zł , , ,00 9 SPBT= N U /O ru lata 23,2 23,7 24,5 10 U W/m 2. 0, U 1 K 1,40 0,24 0,21 0,19 Podstawa przyjtych wartoci N U Przyjto ceny jednostkowe ocieplenia 1m 2 wg cen rynkowych. Wybrany wariant : 1 Koszt : zł SPBT= 23,2 lat 17

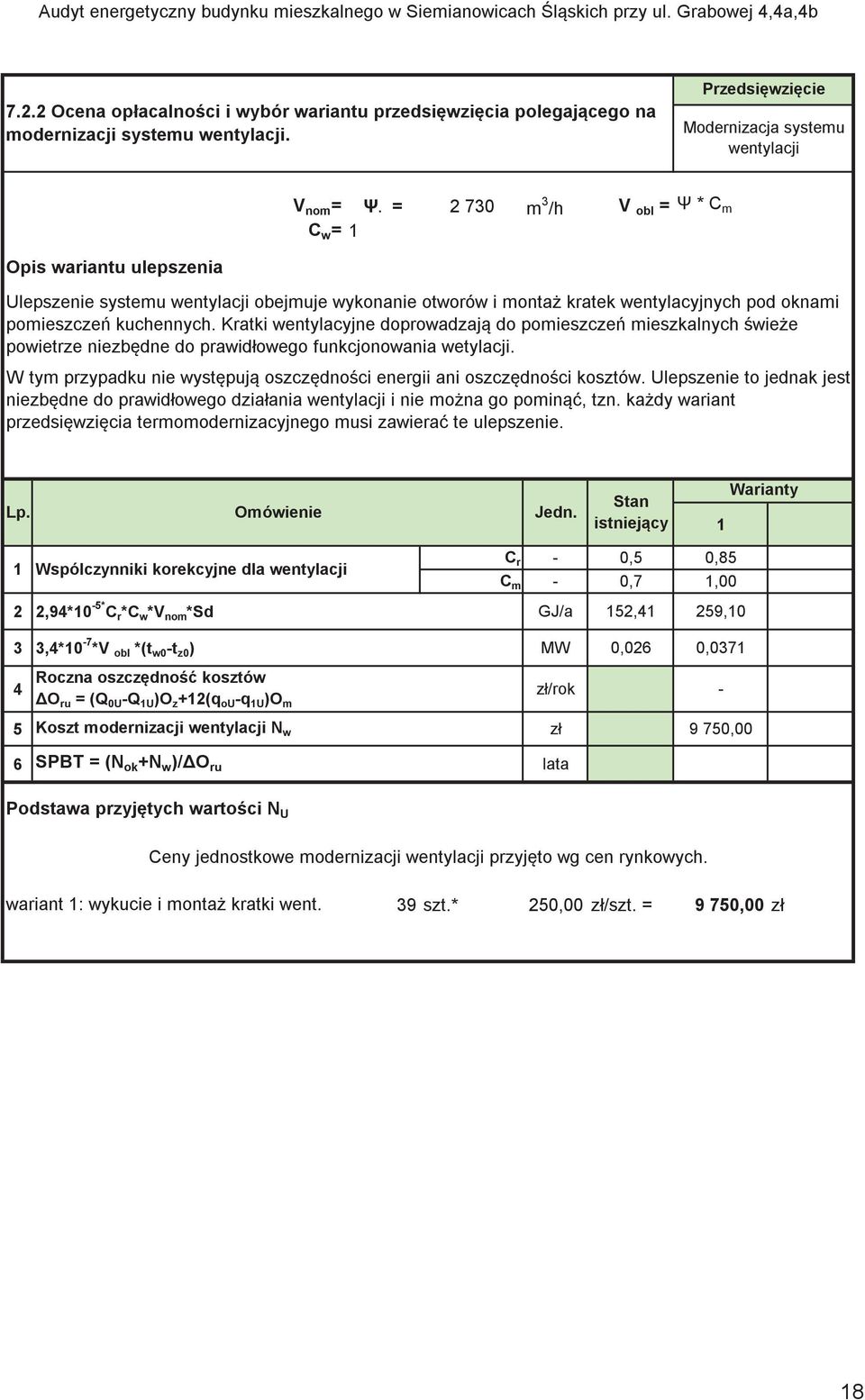

16 7.2.2 Ocena opłacalnoci i wybór wariantu przedsiwzicia polegajcego na modernizacji systemu wentylacji. Przedsiwzicie Modernizacja systemu wentylacji V nom =. = m 3 /h V obl = * C m C w = 1 Opis wariantu ulepszenia Ulepszenie systemu wentylacji obejmuje wykonanie otworów i monta kratek wentylacyjnych pod oknami pomieszcze kuchennych. Kratki wentylacyjne doprowadzaj do pomieszcze mieszkalnych wiee powietrze niezbdne do prawidłowego funkcjonowania wetylacji. W tym przypadku nie wystpuj oszczdnoci energii ani oszczdnoci kosztów. Ulepszenie to jednak jest niezbdne do prawidłowego działania wentylacji i nie mona go pomin, tzn. kady wariant przedsiwzicia termomodernizacyjnego musi zawiera te ulepszenie. Lp. Omówienie Jedn. Stan istniejcy 1 Warianty 1 Wspólczynniki korekcyjne dla wentylacji C r - 0,5 0,85 C m - 0,7 1,00 2 2,94*10-5* C r *C w *V nom *Sd GJ/a 152,41 259,10 3 3,4*10-7 *V obl *(t w0 -t z0 ) MW 0,026 0,0371 Roczna oszczdno kosztów 4 zł/rok - O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 5 Koszt modernizacji wentylacji N w zł 9 750,00 6 SPBT = (N ok +N w )/O ru lata Podstawa przyjtych wartoci N U Ceny jednostkowe modernizacji wentylacji przyjto wg cen rynkowych. wariant 1: wykucie i monta kratki went. 39 szt.* 250,00 zł/szt. = 9 750,00 zł 18

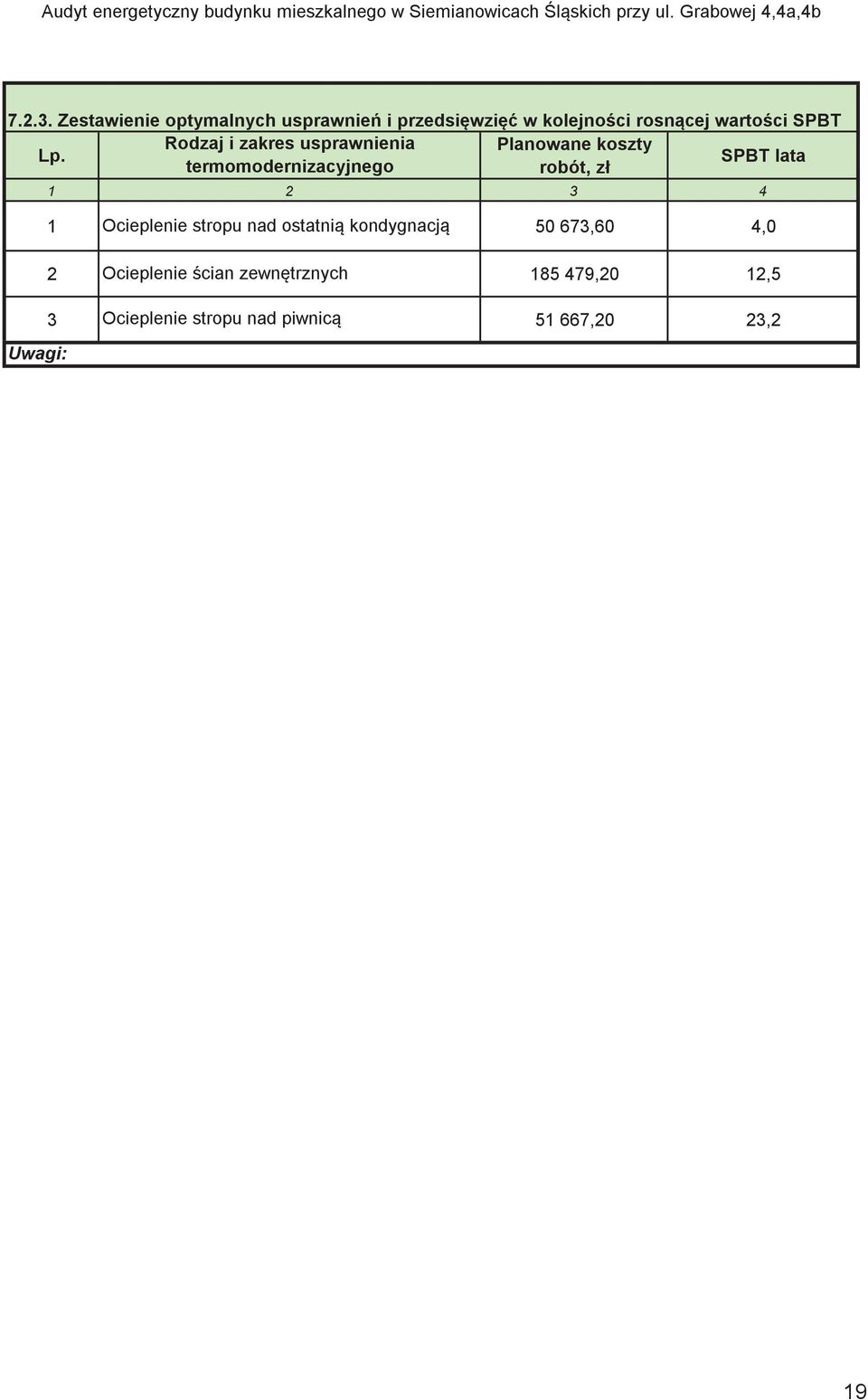

17 Zestawienie optymalnych usprawnie i przedsiwzi w kolejnoci rosncej wartoci SPBT Rodzaj i zakres usprawnienia Planowane koszty Lp. SPBT lata termomodernizacyjnego robót, zł Uwagi: Ocieplenie stropu nad ostatni kondygnacj ,60 4,0 2 Ocieplenie cian zewntrznych ,20 12,5 3 Ocieplenie stropu nad piwnic ,20 23,2 19

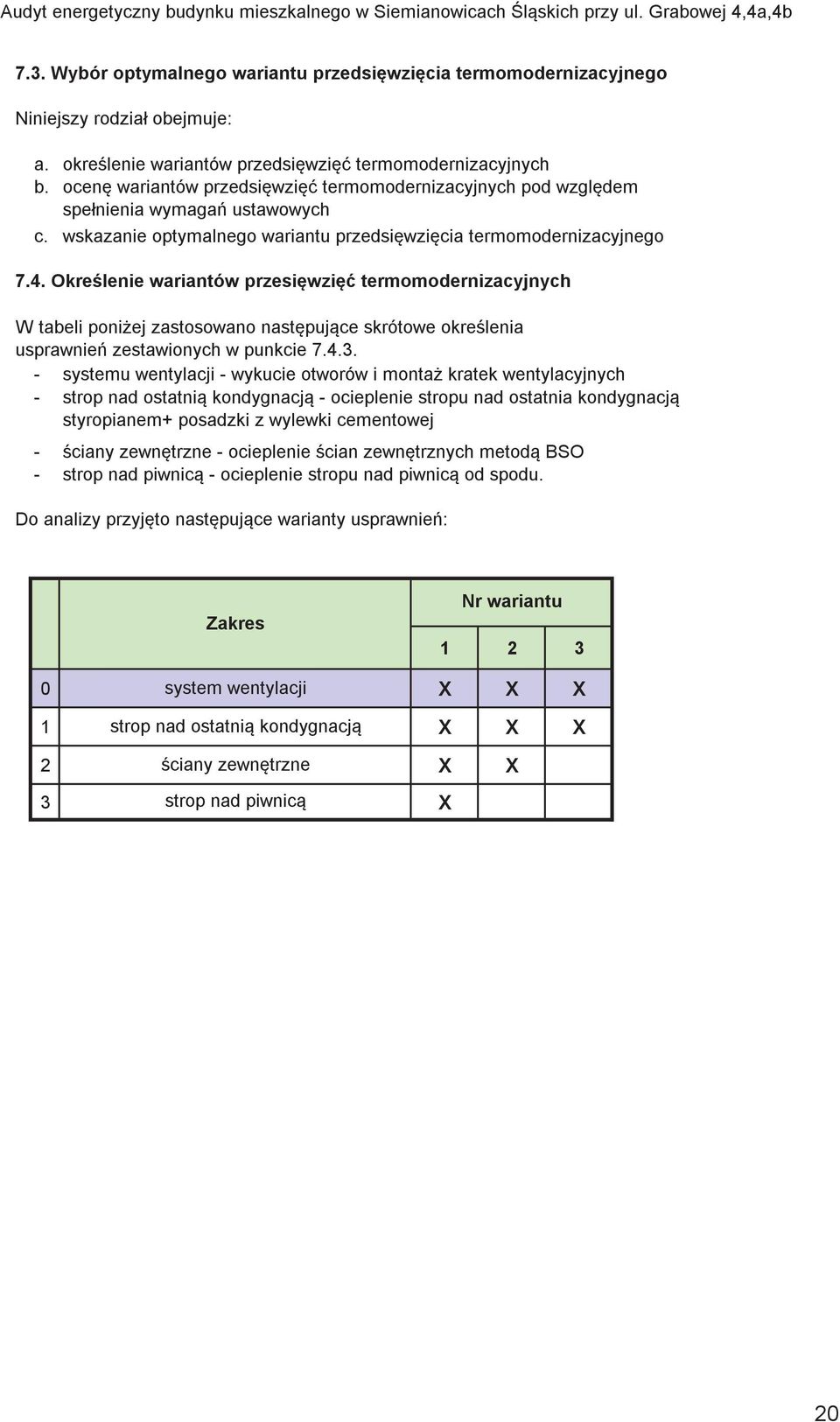

18 7.3. Wybór optymalnego wariantu przedsiwzicia termomodernizacyjnego Niniejszy rodział obejmuje: a. b. c. okrelenie wariantów przedsiwzi termomodernizacyjnych ocen wariantów przedsiwzi termomodernizacyjnych pod wzgldem spełnienia wymaga ustawowych wskazanie optymalnego wariantu przedsiwzicia termomodernizacyjnego 7.4. Okrelenie wariantów przesiwzi termomodernizacyjnych W tabeli poniej zastosowano nastpujce skrótowe okrelenia usprawnie zestawionych w punkcie systemu wentylacji - wykucie otworów i monta kratek wentylacyjnych - strop nad ostatni kondygnacj - ocieplenie stropu nad ostatnia kondygnacj styropianem+ posadzki z wylewki cementowej - ciany zewntrzne - ocieplenie cian zewntrznych metod BSO - strop nad piwnic - ocieplenie stropu nad piwnic od spodu. Do analizy przyjto nastpujce warianty usprawnie: Zakres Nr wariantu system wentylacji X X X 1 strop nad ostatni kondygnacj X X X 2 ciany zewntrzne X X 3 strop nad piwnic X 20

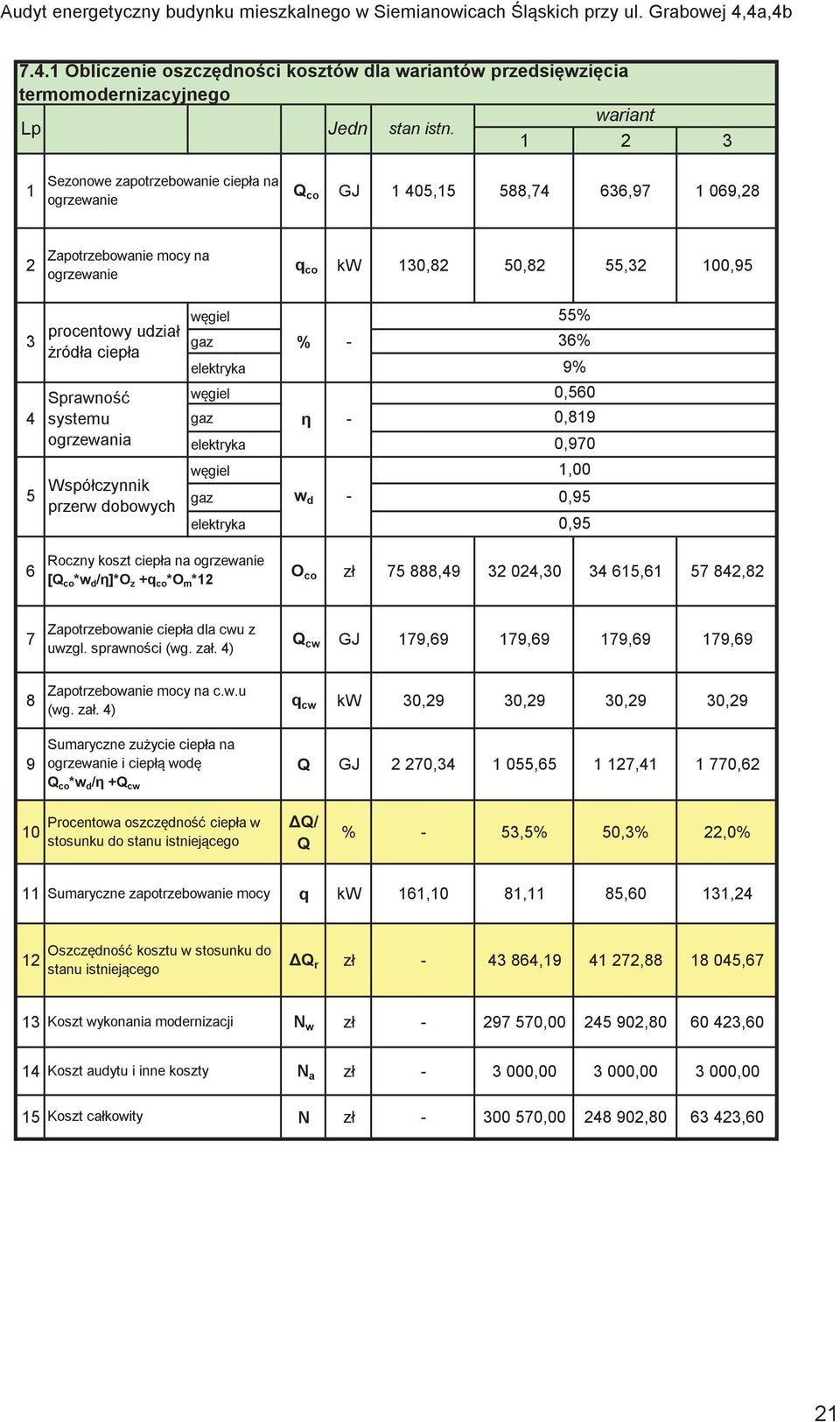

19 7.4.1 Obliczenie oszczdnoci kosztów dla wariantów przedsiwzicia termomodernizacyjnego wariant Lp Jedn stan istn Sezonowe zapotrzebowanie ciepła na 1 Q co GJ 1 405,15 588,74 636, ,28 ogrzewanie Zapotrzebowanie mocy na 2 q co kw 130,82 50,82 55,32 100,95 ogrzewanie procentowy udział ródła ciepła Sprawno systemu ogrzewania Współczynnik przerw dobowych wgiel gaz elektryka wgiel gaz elektryka wgiel gaz elektryka % - - w d - 55% 36% 9% 0,560 0,819 0,970 1,00 0,95 0,95 Roczny koszt ciepła na ogrzewanie 6 O co zł , , , ,82 [Q co *w d / ]*O z +q co *O m *12 7 Zapotrzebowanie ciepła dla cwu z uwzgl. sprawnoci (wg. zał. 4) Q cw GJ 179,69 179,69 179,69 179,69 8 Zapotrzebowanie mocy na c.w.u (wg. zał. 4) q cw kw 30,29 30,29 30,29 30,29 Sumaryczne zuycie ciepła na 9 ogrzewanie i ciepł wod Q GJ 2 270, , , ,62 Q co *w d / +Q cw 10 Procentowa oszczdno ciepła w stosunku do stanu istniejcego Q/ Q % - 53,5% 50,3% 22,0% 11 Sumaryczne zapotrzebowanie mocy q kw 161,10 81,11 85,60 131,24 Oszczdno kosztu w stosunku do 12 Q r zł , , ,67 stanu istniejcego 13 Koszt wykonania modernizacji N w zł , , ,60 14 Koszt audytu i inne koszty N a zł , , ,00 15 Koszt całkowity N zł , , ,60 21

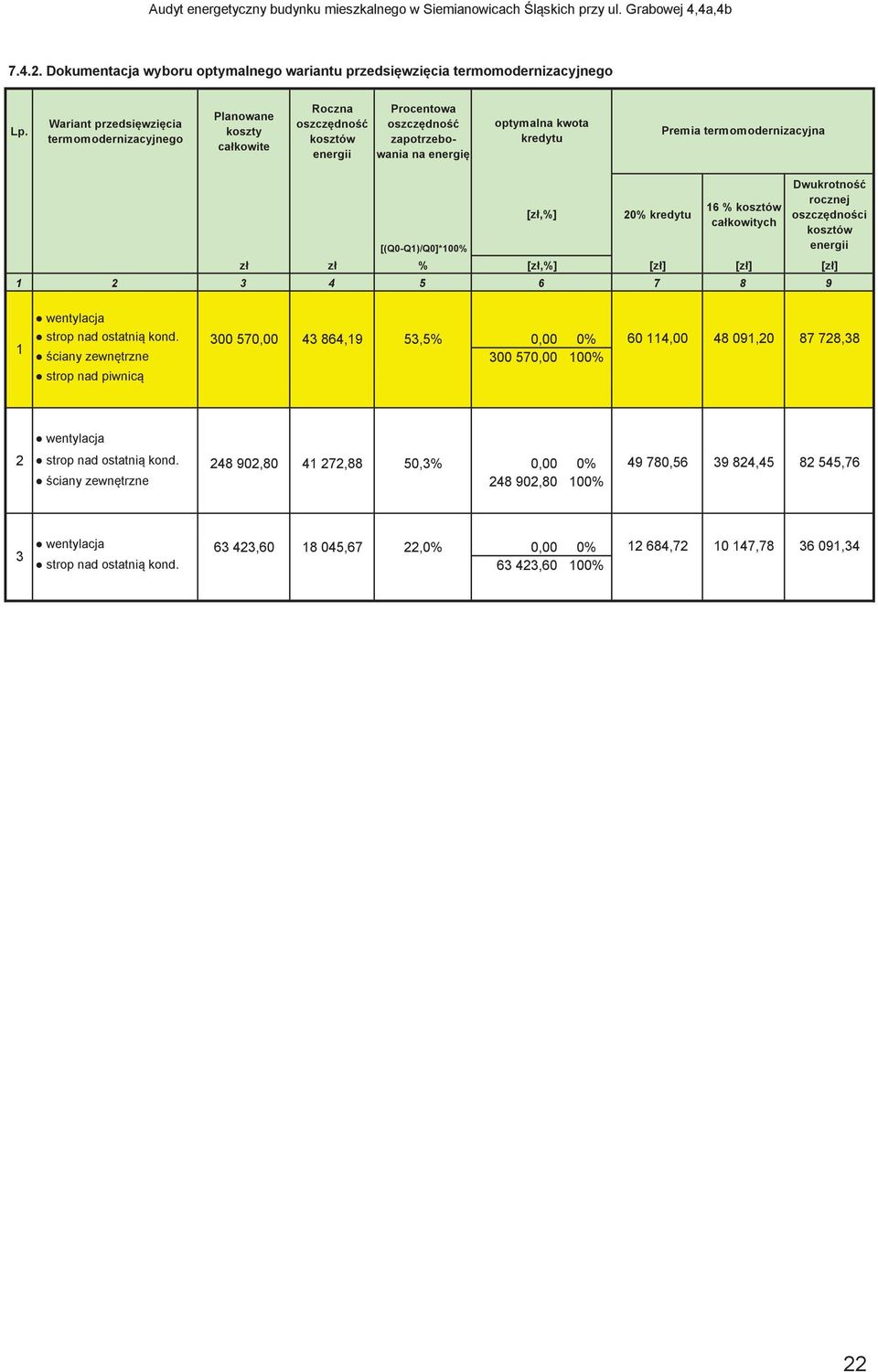

20 Dokumentacja wyboru optymalnego wariantu przedsiwzicia termomodernizacyjnego Lp. Wariant przedsiwzicia termomodernizacyjnego Planowane koszty całkowite Roczna oszczdno kosztów energii Procentowa oszczdno zapotrzebowania na energi optymalna kwota kredytu Premia termomodernizacyjna [(Q0-Q1)/Q0]*100% 20% kredytu 16 % kosztów całkowitych Dwukrotno rocznej oszczdnoci kosztów energii zł zł % [zł,%] [zł] [zł] [zł] [zł,%] 1 wentylacja strop nad ostatni kond , ,19 53,5% 0,00 0% , , ,38 ciany zewntrzne ,00 100% strop nad piwnic wentylacja 2 strop nad ostatni kond , ,88 50,3% 0,00 0% , , ,76 ciany zewntrzne ,80 100% 3 wentylacja , ,67 22,0% 0,00 0% , , ,34 strop nad ostatni kond ,60 100% 22

21 Wskazanie optymalnego wariantu przedsiwzicia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalny wariant przedsiwzicia termomodernizacyjnego w rozpatrywanym budynku ocenia si wariant nr 1 obejmujcy nastpujce usprawnienia: strop nad ostatnia kondygnacj - ocieplenie stropu nad ostatnia kondygnacj styropianem z wykonaniem posadzki z wylewki cementowej ciany zewntrzne - ocieplenie cian zewntrznych strop nad piwnic - ocieplenie stropu nad piwnic od spodu styropianem lub wełn mineraln. Przedsiwzicie to spełnia warunki narzucone przez Inwestora oraz Ustaw Termomodernizacyjn: 1. Oszczdno zapotrzebowania ciepła wyniesie 53,5% Warto ta spełnia wymogi ustawowe (oszczdnoci energii min 25%) 2. Premia termomodernizacyjna wyniesie: ,20 zł i jest to 16% kredytu. 23

22 8. Opis techniczny optymalnego wariantu przedsiwzicia termomodernizacyjnego przewidzianego do realizacji 8.1. Opis robót W ramach wskazanego wariantu przedsiwzicia termomodernizacyjnego naley wykona nastpujce prace: 1. Ocieplenie stropu nad ostatni kondygnacj styropianem o gruboci 16 cm ( 0,035) i wykonanie posadzki z wylewki cementowej. 2. Ocieplenie cian zewntrznych w systemie BSO na bazie styropianu lub wełny mineralnej o gruboci 14 cm ( 0,04) Ocieplenie stropu nad nieogrzewan piwnic styropianem lub wełn mineraln o gruboci 12 cm ( 0,035). Modernizacja wentylacji poprzez wykonanie otworów i monta kratek wentylacyjnych pod oknami pomieszcze kuchennych. UWAGA: Podane w audycie gruboci docieple oraz materiały mona zastpi innymi, pod warunkiem zachowania tych samych (lub lepszych) parametrów izolacyjnych przegrody Chrakterystyka finansowa Kalkulowany koszt robót wyniesie: Udział rodków własnych inwestora: Kredyt bankowy: Premia termomodernizacyjna Czas zwrotu nakładów SPBT ,00 zł 0,00 zł ,00 zł ,20 zł 6,85 lat 8.3. Koszt ogrzewania 1 m 2 powierzchni uytkowej a) dla stanu istniejacego O 0co = (Q 0co * w t0 * w d0 /n) * O 0z + 12*q 0co *O 0m +12 A 0co = K 0co = O 0co /P*12 = 5,78 zł b) dla stanu po termomodernizacji O 1co = (Q 1co * w t1 * w d1 /n) * O 1z + 12*q 1co *O 1m +12 A 1co = K 1co = O 1co /P*12 = 2,44 zł ,49 zł ,30 zł 8.4. Dalsze działania Dalsze działania inwestora obejmuj: 1. Złoenie wniosku kredytowego i podpisanie umowy kredytowej. 2. Zawarcie umowy z wykonawc projektu i robót. 3. Realizacja robót i odbiór techniczny. 4. Ocena rezultatów przedsiwzicia (po pierwszym sezonie grzewczym). 24

23 ZAŁCZNIKI DO AUDYTU Załcznik 1 Obliczenie współczynników przenikania przegród. Załcznik 2 Załcznik 3 Załcznik 4 Załcznik 5 Obliczenie strumienia powietrza wentylacyjnego. Okrelenie sprawnoci systemu grzewczego. Obliczenie zapotrzebowania na ciepło i moc ciepln na potrzeby przygotowania c.w.u. Wyniki oblicze sezonowego zapotrzeb. na ciepło i moc na ogrzewanie. Załcznik 6 Wydruki oblicze z programu OZC dla stanu istniejcego i oraz wariantu 1. 25

24 Obliczenie współczynników przenikania ciepła dla przegród (U) Załcznik 1 Nr typ Opis warstw Grubo R m W/m 2 *K m 2 *k/w ciany tynk cem-wap 0,015 0,820 0,018 1 zewntrzne cegła pełna 0,380 0,770 0,494 tynk cem-wap 0,015 0,820 0,018 R si +Rs e 0,17 U, U, U K W/m 2 *K 0,70 U k = 1,43 strop panele podłogowe 0,010 0,220 0,05 nad wylewka cementowa 0,050 1,000 0,05 2 piwnic strop DZ3 0,240-0,26 tynk cem-wap 0,015 0,820 0,02 R Si +R Se 0,34 0,71 U= 1,40 strop nad strop DZ3 0,240-0,26 3 ostatni tynk cem-wap 0,015 0,820 0,02 kondygnacj R si +R se 0,20 0,48 U= 2,09 26

25 Załcznik nr 2 Obliczenie strumienia powietrza wentylacyjnego Liczba pomieszcze, lub kubatura m 3 Norma, m 3 /h lub krotno wymian h -1 Stumie powietrza wentylacjynego, Lp. Pomieszczenia m 3 /h Łazienki ,00 2 WC ,00 3 Kuchnie ,00 Razem budynek 4 680,00 4 klatki schodowe 577,61 0,3 173,28 Ogółem = 4 853,28 27

26 Załcznik 3 Okrelenie poszczególnych sprawnoci systemów grzewczych i procentowego udziału ródeł ciepła (STAN ISTNIEJCY) Sprawno systemu i zapotrzebowanie Ogrzewanie Ogrzewanie Ogrzewanie Nr na ciepło wglowe gazowe elektryczne Sprawno wytwarzania ciepła 1. 0,7 0,9 0,99 g 2. Sprawno przesyłanu (dystrybucji) 1 1 d 1 3. Sprawno regulacji i wykorzystania 0,8 0,91 0,98 e 4. Sprawno układu akumulacji ciepła w 1 1 s 1 5. Sprawno całkowita systemu 0,56 0,82 0,97 tot 6. Przerwa na ogrzewanie w okresie 1 1 w t 1 7. Przerwa na ogrzewanie w cigu doby 1 0,95 0,95 w d 8. Procentowy udział ródeł ciepła [%] 55% 36% 9% 9. Zapotrzebowanie na ciepło Q H [GJ/a] 71,95 47,09 11,77 Zapotrzebowanie na ciepło z uwzgldnieniem sprawnoci systemu 128,48 54,63 11, Q H *w d *w t / [GJ/a] SUMA= 194,63 28

27 Q w,nd = V cwi * L i * c w * w *( cw - o ) * k t * t UZ /(1000*3600) Załcznik nr 4 Kwh/rok Obliczenie zapotrzebowania na ciepło i moc ciepln na potrzeby przygotwania ciepłej wody uytkowej Jednostkowe dobowe zapotrzebowanie na ciepł 1 V cw = 38,4 wod dla 1 uytkownika dm 3 / (j.o.)*doba 2 Liczba uytkowników - rednio Li = 55 osób 3 czas uytkowania zmniejszony o 10% t UZ =365*90%= 328,5 doby (uwzgldnienie mnonik korekcyjny urlopów dlai wyjazdów temperatury mieszkaców) ciepłej wody 4 innej ni 55 C k t = 1,00-5 ciepło właciwe wody c w = 4,19 kj/(kg*k) 6 gsto wody w = 1 000,00 kg/m³ 7 temperatura ciepłej wody w zaworze czerpalnym cw= 55 C 8 temperatura wody zimnej o= 10,00 C 9 Zapotrzebowanie na cieplo uytkowe Qw,nd = ,36 kwh/rok Qw,nd = 130,81 GJ 10 Sprawno instalacji c.w.u. w, tot = g * d * s * e = 0, ,95 kwh/rok 11 Roczne zapotrzebowanie na energie kocow Q K,W = Q W, nd / w, tot = 179,69 GJ 12 rednie dobowe zapotrzebowanie cwu w budynku V dsred =L i *V cw = 2,112 m 3 /d 13 rednie godzinowe zapotrzebowanie cwu V hsred =V dsred /18= 0,12 m 3 /h Zapotrzebowanie na cieplo na ogrzanie 14 0,26 GJ/m 3 1 m 3 Q cwj =cw*p*( cw - o )/( g * d )= wody 15 Max. moc cieplna q cw =V hsred *Q cw j*k t *N h *278= 30,29 kw 16 Roczne zuycie cwu V cw =V dsred *328,5= 693,792 m 3 17 Koszt przygotowanie cwu 9 542,78 zł 18 Koszt wody zimnej przy cenie 9,0 zł V cw *9 = 6 244,13 zł 19 Sumaryczny koszt roczny cwu ,91 zł 20 redni koszt 1 m 3 cwu 22,75 zł/m 3 Sprawnoci systemu dla piecyków gazowych Sprawno wytwarzania g = 0,91 Sprawno przesyłanu (dystrybucji) d = 0,80 Sprawno akumulacji s = 1 Sprawno wykorzystania e = 1 Współczynnik nierównomiernoci rozbioru ciepłej wody N h = 3,51 29

28 Załcznik nr 5 Wyniki zapotrzebowania ciepła i mocy na ogrzewanie wykonane przy pomocy programu OZC Wariant stan istniejcy Zapotrzebowanie mocy cieplnej, kw ciepła Q H, GJ/a 50,82 588,74 55,32 636,97 100, ,28 130, ,15 30

29 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Zapotrzebowanie na ciepło - STAN ISTNIEJCY Miejscowo: Siemianowice lskie Adres: ul. Grabowa 4, 4a, 4b Projektant: Izabela Sajnaj Data oblicze: roda 12 Lutego :13 Data utworzenia projektu: roda 12 Lutego :13 Plik danych: C:\Users\Izunia\Desktop\audyt energetyczny b Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obcienia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesic Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewntrzna θ e : -20 C rednia roczna temperatura zewntrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Grunt: Rodzaj gruntu: Pojemno cieplna: Głboko okresowego wnikania ciepła δ: Współczynnik przewodzenia ciepła λ g : Piasek lub wir 2,000 MJ/(m 3 K) 3,167 m 2,0 W/(m K) Podstawowe wyniki oblicze budynku: Powierzchnia ogrzewana budynku A H : 1094,2 m 2 Kubatura ogrzewana budynku V H : 3227,7 m 3 Projektowa strata ciepła przez przenikanie Φ T : W Projektowa wentylacyjna strata ciepła Φ V : W Całkowita projektowa strata ciepła Φ: W Nadwyka mocy cieplnej Φ RH : 0 W Projektowe obcienie cieplne budynku Φ HL : W Wska niki i współczynniki strat ciepła: Wska nik Φ HL odniesiony do powierzchni φ HL,A : 139,2 W/m 2 Wska nik Φ HL odniesiony do kubatury φ HL,V : 47,2 W/m 3 Wyniki oblicze wentylacji na potrzeby projektowego obcienia cieplnego: Powietrze infiltrujce V infv : 453,7 m 3 /h Powietrze dodatkowo infiltrujce V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Strona 1 Purmo OZC SANKOM Sp. z o.o. 31

30 Wyniki - Ogólne Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h rednia liczba wymian powietrza n: 1,0 Dopływajce powietrze wentylacyjne V v : 3195,8 m 3 /h rednia temperatura dopływajcego powietrza θ v : -20,0 C Wyniki oblicze sezonowego zapotrzebowania na energi wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energi na ogrzewanie Strumie powietrza wentylacyjnego-ogrzewanie V v,h : 3195,8 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1405,15 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 1094 m 2 Kubatura ogrzewana budynku V H : 3227,7 m 3 Wska nik zapotrzebowania - ogrzewanie EA H : 1284,2 MJ/(m 2 rok) Wska nik zapotrzebowania - ogrzewanie EA H : 356,7 kwh/(m 2 rok) Wska nik zapotrzebowania - ogrzewanie EV H : 435,3 MJ/(m 3 rok) Wska nik zapotrzebowania - ogrzewanie EV H : 120,9 kwh/(m 3 rok) Parametry oblicze projektu: Obliczanie przenikania ciepła przy min. θ min : 4,0 K Wariant oblicze strat ciepła do pomieszcze w ssiednich grupach: Obliczaj z ograniczeniem do θ j,u Minimalna temperatura dyurna θ j,u : 16 C Obliczaj straty do pomieszcze w ssiednich budynkach tak jak by były nieogrzewane: Obliczanie automatyczne mostków cieplnych: Obliczanie mostków cieplnych metod uproszczon: Tak Tak Nie Domylne dane do oblicze: Typ budynku: Wielorodzinny Typ konstrukcji budynku: rednia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopie szczelnoci obudowy budynku: redni Krotno wymiany powietrza wewn. n 50 : 3,5 1/h Klasa osłonicia budynku: rednie osłonicie Domylne dane dotyczce wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θ su : C Temperatura powietrza kompensacyjnego θ c : 20,0 C Strona 2 32

31 Wyniki - Ogólne Domylne dane dotyczce rekuperacji i recyrkulacji: Temperatura dopływajcego powietrza θ ex,rec : 20,0 C Projektowa sprawno rekuperacji η recup : 70,0 % Sezonowa sprawno rekuperacji η E,recup : 49,0 % Projektowy stopie recyrkulacji η recir : % Sezonowy stopie recyrkulacji η E,recir : % Geometria budynku: Rzdna poziomu terenu: 0,00 m Domylna rzdna podłogi L f : 1,00 m Rzdna wody gruntowej: -3,00 m Domylna wysoko kondygnacji H: 3,13 m Domylna wys. pomieszcze w wietle stropów H i : 2,95 m Pole powierzchni podłogi na gruncie A g : 496,80 m 2 Obwód podłogi na gruncie w wietle cian zewn. P g : 113,60 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: 3 Liczba grup pomieszcze: 3 Liczba pomieszcze: 3 Strona 3 33

32 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Zapotrzebowanie na moc - STAN ISTNIEJCY Miejscowo: Siemianowice lskie Adres: ul. Grabowa 4, 4a, 4b Projektant: Izabela Sajnaj Data oblicze: roda 12 Lutego :15 Data utworzenia projektu: roda 12 Lutego :15 Plik danych: C:\Users\Izunia\Desktop\audyt energetyczny b Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obcienia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesic Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewntrzna θ e : -20 C rednia roczna temperatura zewntrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Grunt: Rodzaj gruntu: Pojemno cieplna: Głboko okresowego wnikania ciepła δ: Współczynnik przewodzenia ciepła λ g : Piasek lub wir 2,000 MJ/(m 3 K) 3,167 m 2,0 W/(m K) Podstawowe wyniki oblicze budynku: Powierzchnia ogrzewana budynku A H : 1094,2 m 2 Kubatura ogrzewana budynku V H : 3227,7 m 3 Projektowa strata ciepła przez przenikanie Φ T : W Projektowa wentylacyjna strata ciepła Φ V : W Całkowita projektowa strata ciepła Φ: W Nadwyka mocy cieplnej Φ RH : 0 W Projektowe obcienie cieplne budynku Φ HL : W Wska niki i współczynniki strat ciepła: Wska nik Φ HL odniesiony do powierzchni φ HL,A : 119,6 W/m 2 Wska nik Φ HL odniesiony do kubatury φ HL,V : 40,5 W/m 3 Wyniki oblicze wentylacji na potrzeby projektowego obcienia cieplnego: Powietrze infiltrujce V infv : 453,7 m 3 /h Powietrze dodatkowo infiltrujce V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Strona 1 Purmo OZC SANKOM Sp. z o.o. 34

33 Wyniki - Ogólne Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h rednia liczba wymian powietrza n: 0,5 Dopływajce powietrze wentylacyjne V v : 1613,9 m 3 /h rednia temperatura dopływajcego powietrza θ v : -20,0 C Wyniki oblicze sezonowego zapotrzebowania na energi wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energi na ogrzewanie Strumie powietrza wentylacyjnego-ogrzewanie V v,h : 1613,9 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1202,49 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 1094 m 2 Kubatura ogrzewana budynku V H : 3227,7 m 3 Wska nik zapotrzebowania - ogrzewanie EA H : 1099,0 MJ/(m 2 rok) Wska nik zapotrzebowania - ogrzewanie EA H : 305,3 kwh/(m 2 rok) Wska nik zapotrzebowania - ogrzewanie EV H : 372,5 MJ/(m 3 rok) Wska nik zapotrzebowania - ogrzewanie EV H : 103,5 kwh/(m 3 rok) Parametry oblicze projektu: Obliczanie przenikania ciepła przy min. θ min : 4,0 K Wariant oblicze strat ciepła do pomieszcze w ssiednich grupach: Obliczaj z ograniczeniem do θ j,u Minimalna temperatura dyurna θ j,u : 16 C Obliczaj straty do pomieszcze w ssiednich budynkach tak jak by były nieogrzewane: Obliczanie automatyczne mostków cieplnych: Obliczanie mostków cieplnych metod uproszczon: Tak Tak Nie Domylne dane do oblicze: Typ budynku: Wielorodzinny Typ konstrukcji budynku: rednia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopie szczelnoci obudowy budynku: redni Krotno wymiany powietrza wewn. n 50 : 3,5 1/h Klasa osłonicia budynku: rednie osłonicie Domylne dane dotyczce wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θ su : C Temperatura powietrza kompensacyjnego θ c : 20,0 C Strona 2 35

34 Wyniki - Ogólne Domylne dane dotyczce rekuperacji i recyrkulacji: Temperatura dopływajcego powietrza θ ex,rec : 20,0 C Projektowa sprawno rekuperacji η recup : 70,0 % Sezonowa sprawno rekuperacji η E,recup : 49,0 % Projektowy stopie recyrkulacji η recir : % Sezonowy stopie recyrkulacji η E,recir : % Geometria budynku: Rzdna poziomu terenu: 0,00 m Domylna rzdna podłogi L f : 1,00 m Rzdna wody gruntowej: -3,00 m Domylna wysoko kondygnacji H: 3,13 m Domylna wys. pomieszcze w wietle stropów H i : 2,95 m Pole powierzchni podłogi na gruncie A g : 496,80 m 2 Obwód podłogi na gruncie w wietle cian zewn. P g : 113,60 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: 3 Liczba grup pomieszcze: 3 Liczba pomieszcze: 3 Strona 3 36

35 Podstawowe informacje: Wyniki - Ogólne Nazwa projektu: Zapotrzebowanie na ciepło - WARIANT 1 Miejscowo: Siemianowice lskie Adres: ul. Grabowa 4, 4a, 4b Projektant: Izabela Sajnaj Data oblicze: roda 12 Lutego :16 Data utworzenia projektu: roda 12 Lutego :16 Plik danych: C:\Users\Izunia\Desktop\audyt energetyczny b Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obcienia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesic Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewntrzna θ e : -20 C rednia roczna temperatura zewntrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Grunt: Rodzaj gruntu: Pojemno cieplna: Głboko okresowego wnikania ciepła δ: Współczynnik przewodzenia ciepła λ g : Piasek lub wir 2,000 MJ/(m 3 K) 3,167 m 2,0 W/(m K) Podstawowe wyniki oblicze budynku: Powierzchnia ogrzewana budynku A H : 1094,2 m 2 Kubatura ogrzewana budynku V H : 3227,7 m 3 Projektowa strata ciepła przez przenikanie Φ T : W Projektowa wentylacyjna strata ciepła Φ V : W Całkowita projektowa strata ciepła Φ: W Nadwyka mocy cieplnej Φ RH : 0 W Projektowe obcienie cieplne budynku Φ HL : W Wskaniki i współczynniki strat ciepła: Wskanik Φ HL odniesiony do powierzchni φ HL,A : 78,0 W/m 2 Wskanik Φ HL odniesiony do kubatury φ HL,V : 26,4 W/m 3 Wyniki oblicze wentylacji na potrzeby projektowego obcienia cieplnego: Powietrze infiltrujce V infv : 453,7 m 3 /h Powietrze dodatkowo infiltrujce V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Strona 1 Purmo OZC SANKOM Sp. z o.o. 37

36 Wyniki - Ogólne Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h rednia liczba wymian powietrza n: 1,3 Dopływajce powietrze wentylacyjne V v : 4151,3 m 3 /h rednia temperatura dopływajcego powietrza θ v : -20,0 C Wyniki oblicze sezonowego zapotrzebowania na energi wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energi na ogrzewanie Strumie powietrza wentylacyjnego-ogrzewanie V v,h : 4151,3 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 588,74 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 1094 m 2 Kubatura ogrzewana budynku V H : 3227,7 m 3 Wskanik zapotrzebowania - ogrzewanie EA H : 538,1 MJ/(m 2 rok) Wskanik zapotrzebowania - ogrzewanie EA H : 149,5 kwh/(m 2 rok) Wskanik zapotrzebowania - ogrzewanie EV H : 182,4 MJ/(m 3 rok) Wskanik zapotrzebowania - ogrzewanie EV H : 50,7 kwh/(m 3 rok) Parametry oblicze projektu: Obliczanie przenikania ciepła przy min. θ min : 4,0 K Wariant oblicze strat ciepła do pomieszcze w ssiednich grupach: Obliczaj z ograniczeniem do θ j,u Minimalna temperatura dyurna θ j,u : 16 C Obliczaj straty do pomieszcze w ssiednich budynkach tak jak by były nieogrzewane: Obliczanie automatyczne mostków cieplnych: Obliczanie mostków cieplnych metod uproszczon: Tak Tak Nie Domylne dane do oblicze: Typ budynku: Wielorodzinny Typ konstrukcji budynku: rednia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopie szczelnoci obudowy budynku: redni Krotno wymiany powietrza wewn. n 50 : 3,5 1/h Klasa osłonicia budynku: rednie osłonicie Domylne dane dotyczce wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θ su : C Temperatura powietrza kompensacyjnego θ c : 20,0 C Strona 2 38

37 Wyniki - Ogólne Domylne dane dotyczce rekuperacji i recyrkulacji: Temperatura dopływajcego powietrza θ ex,rec : 20,0 C Projektowa sprawno rekuperacji η recup : 70,0 % Sezonowa sprawno rekuperacji η E,recup : 49,0 % Projektowy stopie recyrkulacji η recir : % Sezonowy stopie recyrkulacji η E,recir : % Geometria budynku: Rzdna poziomu terenu: 0,00 m Domylna rzdna podłogi L f : 1,00 m Rzdna wody gruntowej: -3,00 m Domylna wysoko kondygnacji H: 3,13 m Domylna wys. pomieszcze w wietle stropów H i : 2,95 m Pole powierzchni podłogi na gruncie A g : 496,80 m 2 Obwód podłogi na gruncie w wietle cian zewn. P g : 113,60 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: 3 Liczba grup pomieszcze: 3 Liczba pomieszcze: 3 Strona 3 39

38 Podstawowe informacje: Wyniki - Ogólne Nazwa projektu: Zapotrzebowanie na moc - WARIANT 1 Miejscowo: Siemianowice lskie Adres: ul. Grabowa 4, 4a, 4b Projektant: Izabela Sajnaj Data oblicze: roda 12 Lutego :17 Data utworzenia projektu: roda 12 Lutego :17 Plik danych: C:\Users\Izunia\Desktop\audyt energetyczny b Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obcienia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesic Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewntrzna θ e : -20 C rednia roczna temperatura zewntrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Grunt: Rodzaj gruntu: Pojemno cieplna: Głboko okresowego wnikania ciepła δ: Współczynnik przewodzenia ciepła λ g : Piasek lub wir 2,000 MJ/(m 3 K) 3,167 m 2,0 W/(m K) Podstawowe wyniki oblicze budynku: Powierzchnia ogrzewana budynku A H : 1094,2 m 2 Kubatura ogrzewana budynku V H : 3227,7 m 3 Projektowa strata ciepła przez przenikanie Φ T : W Projektowa wentylacyjna strata ciepła Φ V : W Całkowita projektowa strata ciepła Φ: W Nadwyka mocy cieplnej Φ RH : 0 W Projektowe obcienie cieplne budynku Φ HL : W Wskaniki i współczynniki strat ciepła: Wskanik Φ HL odniesiony do powierzchni φ HL,A : 46,4 W/m 2 Wskanik Φ HL odniesiony do kubatury φ HL,V : 15,7 W/m 3 Wyniki oblicze wentylacji na potrzeby projektowego obcienia cieplnego: Powietrze infiltrujce V infv : 453,7 m 3 /h Powietrze dodatkowo infiltrujce V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Strona 1 Purmo OZC SANKOM Sp. z o.o. 40

39 Wyniki - Ogólne Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h rednia liczba wymian powietrza n: 0,5 Dopływajce powietrze wentylacyjne V v : 1613,9 m 3 /h rednia temperatura dopływajcego powietrza θ v : -20,0 C Wyniki oblicze sezonowego zapotrzebowania na energi wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energi na ogrzewanie Strumie powietrza wentylacyjnego-ogrzewanie V v,h : 1613,9 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 286,35 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 1094 m 2 Kubatura ogrzewana budynku V H : 3227,7 m 3 Wskanik zapotrzebowania - ogrzewanie EA H : 261,7 MJ/(m 2 rok) Wskanik zapotrzebowania - ogrzewanie EA H : 72,7 kwh/(m 2 rok) Wskanik zapotrzebowania - ogrzewanie EV H : 88,7 MJ/(m 3 rok) Wskanik zapotrzebowania - ogrzewanie EV H : 24,6 kwh/(m 3 rok) Parametry oblicze projektu: Obliczanie przenikania ciepła przy min. θ min : 4,0 K Wariant oblicze strat ciepła do pomieszcze w ssiednich grupach: Obliczaj z ograniczeniem do θ j,u Minimalna temperatura dyurna θ j,u : 16 C Obliczaj straty do pomieszcze w ssiednich budynkach tak jak by były nieogrzewane: Obliczanie automatyczne mostków cieplnych: Obliczanie mostków cieplnych metod uproszczon: Tak Tak Nie Domylne dane do oblicze: Typ budynku: Wielorodzinny Typ konstrukcji budynku: rednia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopie szczelnoci obudowy budynku: redni Krotno wymiany powietrza wewn. n 50 : 3,5 1/h Klasa osłonicia budynku: rednie osłonicie Domylne dane dotyczce wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θ su : C Temperatura powietrza kompensacyjnego θ c : 20,0 C Strona 2 41

40 Wyniki - Ogólne Domylne dane dotyczce rekuperacji i recyrkulacji: Temperatura dopływajcego powietrza θ ex,rec : 20,0 C Projektowa sprawno rekuperacji η recup : 70,0 % Sezonowa sprawno rekuperacji η E,recup : 49,0 % Projektowy stopie recyrkulacji η recir : % Sezonowy stopie recyrkulacji η E,recir : % Geometria budynku: Rzdna poziomu terenu: 0,00 m Domylna rzdna podłogi L f : 1,00 m Rzdna wody gruntowej: -3,00 m Domylna wysoko kondygnacji H: 3,13 m Domylna wys. pomieszcze w wietle stropów H i : 2,95 m Pole powierzchni podłogi na gruncie A g : 496,80 m 2 Obwód podłogi na gruncie w wietle cian zewn. P g : 113,60 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 0 Liczba stref budynku: 3 Liczba grup pomieszcze: 3 Liczba pomieszcze: 3 Strona 3 42
