SZKOLENIE TECHNICZNE. Wprowadzenie. Gazowy przepływowy podgrzewacz wody Opalia C 11 E-B

Transkrypt

1 SZKOLENIE TECHNICZNE Gazowy przepływowy podgrzewacz wody Opalia C 11 E-B 1 Wprowadzenie Wprowadzenie nowych gazowych podgrzewaczy wody z otwartą komorą spalania: Moc / wydatek c.w.u.: 19,2kW / 11 l/min Nazwa urządzenia: Opalia C11 E-B Technologia zapłonu: zapłon elektroniczny Klasa energetyczna A Profil obciążenia M

2 Argumenty Wysoki komfort c.w.u. nawet przy małych ilościach pobieranej wody. Oszczędność energii dzięki dużemu zakresie modulacji pracy palnika (40-100%) oraz regulacji mocy (50-100%) w zależności od zapotrzebowania (OPTI-MOD). Eleganckie wzornictwo Łatwa obsługa regulowany komfort c.w.u. Sygnalizacja za pomocą diody o stanie pracy, zużyciu baterii i ewentualnych usterkach. 1. Budowa 4

3 1. Budowa 1.1. Model z zapłonem elektronicznym 1. Przerywacz ciągu kominowego 2. Zabezpieczenie przed wypływem spalin 3. Wymiennik ciepła 4. Komora spalania 5. Elektrody zapłonu i detekcji płomienia 6. Palnik ze stali nierdzewnej 7. Moduł zapłonowy na baterię 8. Mechanizm wodny 9. Dopływ zimnej wody 10.Wlot gazu 11. Wypływ ciepłej wody użytkowej 12.Mechanizm gazowy Energooszczędne działanie bez stałego płomienia dyżurnego, z elektronicznym układem zapłonowym (1 bateria 1,5 V) 1. Budowa 1.2. Modulacja mocy Funkcja ta pozwala użytkownikowi gazowego podgrzewacza wody dostosować temperaturę c.w.u. do jego indywidualnych potrzeb. Aby to osiągnąć, użytkownik ma możliwość postępowania wg 2 punktów (1 i 2 poniżej): 1. Nastawienie mocy gazowego podgrzewacza wody Moc urządzenia może być nastawiona na dowolną wartość od 50% do 100%, za pomocą lewego pokrętła regulacyjnego. Nastawa mocy Funkcja modulacji umożliwia użytkownikowi dostosowanie temperatury wody do jego indywidualnych potrzeb. 2. Nastawienie temperatury c.w.u. Temperatura c.w.u. na wypływie z gazowego podgrzewacza wody jest nastawiana za pomocą prawego pokrętła. Ta nastawa ogranicza maksymalny możliwy wydatek c.w.u. W zależności od aktualnego poboru wody na palnik zawsze jest podawana taka ilość gazu aby utrzymać temperaturę wody na stałym poziomie. Różnica temperatur C Zamknięty Regulacja temperatury Otwarty Minimalna moc Maksymalna moc Wydatek wody l/min

4 7 2. Szczegóły techniczne 2.1. Podzespoły urządzenia Zapłon elektroniczny Zasilanie z baterii 1.5 V: Zapłon urządzenia bezpośrednio na palniku gazowego podgrzewacza wody. Termostat przegrzewu jest umiejscowiony bezpośrednio na wlocie wymiennika ciepła. Temperatura przy której następuje wyłączenie urządzenia wynosi ok. 70 C. Mikroprzełącznik uruchamiający zapłon palnika jest umiejscowiony pomiędzy mechanizmem gazowym i mechanizmem wodnym.

5 2.1. Podzespoły urządzenia Skrzynka elektroniczna Mikroprzełącznik Rura doprowadzająca zimną wodę do wymiennika ciepła Nastawa temperatury wody Wyłącznik główny Nastawa mocy podgrzewacza Dopływ zimnej wody 2. Szczegóły techniczne 2.1. Podzespoły urządzenia Komora baterii Skrzynka elektroniczna Wyłącznik główny Nastawa mocy wyjściowej podgrzewacza Mikroprzełącznik Nastawa temperatury wody Dopływ zimnej wody Rura doprowadzająca zimną wodę do wymiennika ciepła Regulacja mocy urządzenia Gazowy zawór bezpieczeństwa Przyłącze gazu

6 2.1. Podzespoły urządzenia 2 Mechanizm gazowy 1. Gazowy zawór bezpieczeństwa 2. Regulacja mocy urządzenia 3. Nastawa mocy wyjściowej 4. Wlot gazu Mechanizm gazowy urządzenia 2. Szczegóły techniczne 2.1. Podzespoły urządzenia Mechanizm wodny 1. Dopływ zimnej wody 2. Regulator ciśnienia wody 3. Komora 1 4. Talerz membrany 5. Mikroprzełącznik uruchamiający zapłon 6. Wlot gazu 7. Zawór modulujący sterowany zaworem wodnym 8. Przesunięcie popychacza zależne jest od położenia membrany 9. Komora Membrana 11. Zwężka Venturiego 12. Doprowadzenie zimnej wody do wymiennika ciepła 13. Obejście Mechanizm wodny oraz mechanizm gazowy

7 2.2. Schemat połączeń 1. Mechanizm gazowy 2. Mikroprzełącznik 3. Elektroda zapłonowa 4. Elektroda detekcji płomienia 5. Palnik 6. Kabel połączeniowy (czerwony) 7. Kabel połączeniowy (przeźroczysty) 8. Ogranicznik temperatury jako wyłącznik bezpieczeństwa (zabezpieczenie przed przegrzaniem) 9. Zabezpieczenie przed wypływem spalin 10. Kabel połączeniowy (czerwony) 11. Skrzynka elektroniczna 12. Kabel połączeniowy (żółty) 13. Kabel połączeniowy (czarny) 14. Komora baterii (1 x 1.5 V) 15. Kabel połączeniowy (czerwony) 16. Kabel połączeniowy (czarny) 17. Kabel połączeniowy (niebieski) Zapłon elektroniczny 18. Kabel połączeniowy (pomarańczowy) 19. Kabel połączeniowy (zielony) 2. Szczegóły techniczne 2.3. Widok urządzenia bez obudowy Przerywacz ciągu kominowego Tylny panel konstrukcyjny Nowa elektronika z komorą baterii Nowy mechanizm gazowy i serwozawór Nowy mechanizm wodny 14

8 2.3. Mechanizm gazowy Punkt kontroli ciśnienia gazu na palniku Regulacja mocy urządzenia Nastawa mocy wyjściowej Szczegóły techniczne 2.3. Mechanizm wodny Doprowadzenie zimnej wody do wymiennika ciepła Spust wody Nastawa temperatury wody Dopływ zimnej wody 3/8 Nowy mechanizm wodny wykonany z kompozytu dla uniknięcia problemów z korozją 16

9 2.3. Skrzynka elektroniczna Zielona dioda LED Przełącznik WŁ/WYŁ Nowa elektronika zasilana jest jedną baterią 1.5 V (wystarcza na 1 rok) Szczegóły techniczne 2.3. Przerywacz ciągu kominowego Połączenie pomiędzy przerywaczem ciągu kominowego a wymiennikiem ciepła (przykręcony wspornik zamiast klamry) Przerywacz ciągu kominowego z pełną osłoną z blachy z tylnej strony 18

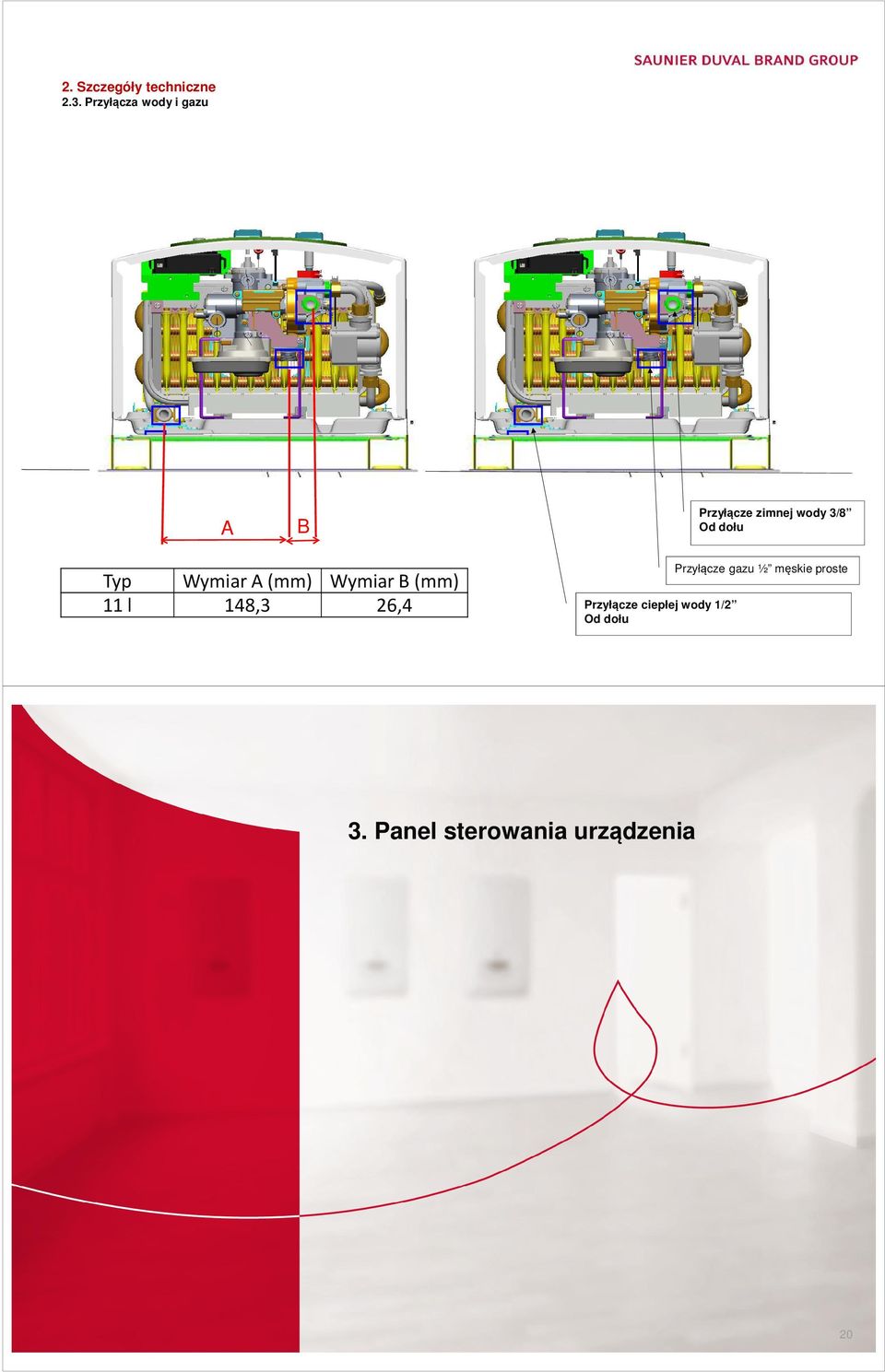

10 2.3. Przyłącza wody i gazu A B Przyłącze zimnej wody 3/8 Od dołu Typ Wymiar A (mm) Wymiar B (mm) 11 l 148,3 26,4 Przyłącze ciepłej wody 1/2 Od dołu Przyłącze gazu ½ męskie proste 3. Panel sterowania urządzenia 20

11 3. Panel sterowania urządzenia 3.1. Przyciski, pokrętła i ich funkcje Przełącznik WŁ/WYŁ 2. Nastawa mocy 1. Nastawa temperatury wody 3. Panel sterowania urządzenia 3.2. LED Przełącznik WŁ/WYŁ LED Świeci na zielono LED Palnik zapalony Miga na czerwono LED Usterka Miga na zielono LED Bateria jest prawie rozładowana i wkrótce nie wystarczy do uruchomienia urządzenia. 1 dioda LED wskazująca status urządzenia

12 5. Asortyment Asortyment Elementy dostarczane wraz z urządzeniem Opalia C 11 E-B Rura doprowadzająca gaz 3/4" stożkowa Uszczelka Ø13,2xØ18,6x1,5 Zestaw mocujący (zafoliowany) Bateria Zestaw dokumentów Uszczelka, Ø10,5xØ14,5x1,5 (x 1 szt.) Uszczelka, Ø13,2xØ18,6x1,5 (x 1 szt.) Adaptor 1/2''-3/8'' (x 1 szt.) 24

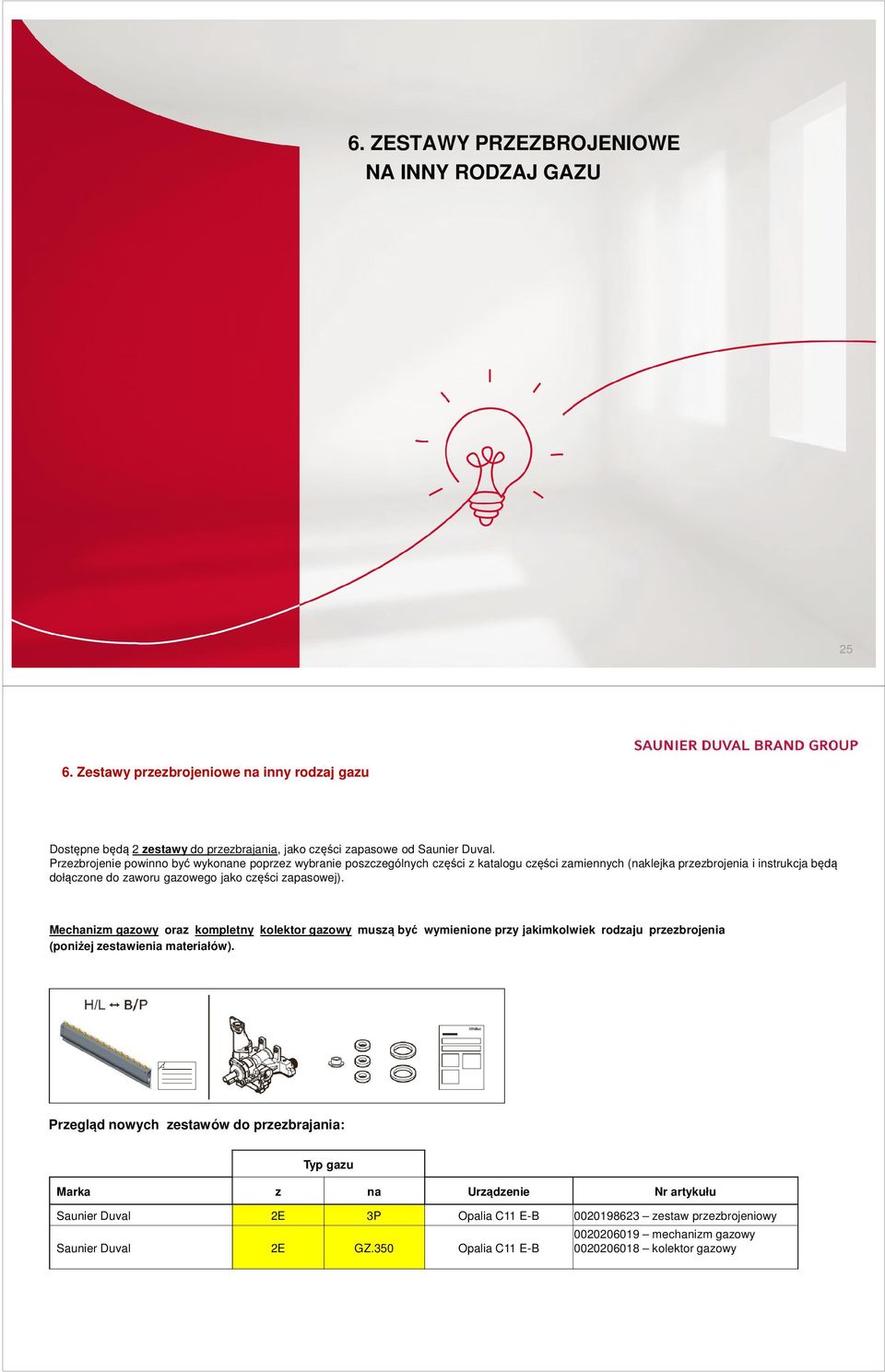

13 6. ZESTAWY PRZEZBROJENIOWE NA INNY RODZAJ GAZU Zestawy przezbrojeniowe na inny rodzaj gazu Dostępne będą 2 zestawy do przezbrajania, jako części zapasowe od Saunier Duval. Przezbrojenie powinno być wykonane poprzez wybranie poszczególnych części z katalogu części zamiennych (naklejka przezbrojenia i instrukcja będą dołączone do zaworu gazowego jako części zapasowej). Mechanizm gazowy oraz kompletny kolektor gazowy muszą być wymienione przy jakimkolwiek rodzaju przezbrojenia (poniżej zestawienia materiałów). Przegląd nowych zestawów do przezbrajania: Typ gazu Marka z na Urządzenie Nr artykułu Saunier Duval 2E 3P Opalia C11 E-B zestaw przezbrojeniowy Saunier Duval 2E GZ.350 Opalia C11 E-B mechanizm gazowy kolektor gazowy
