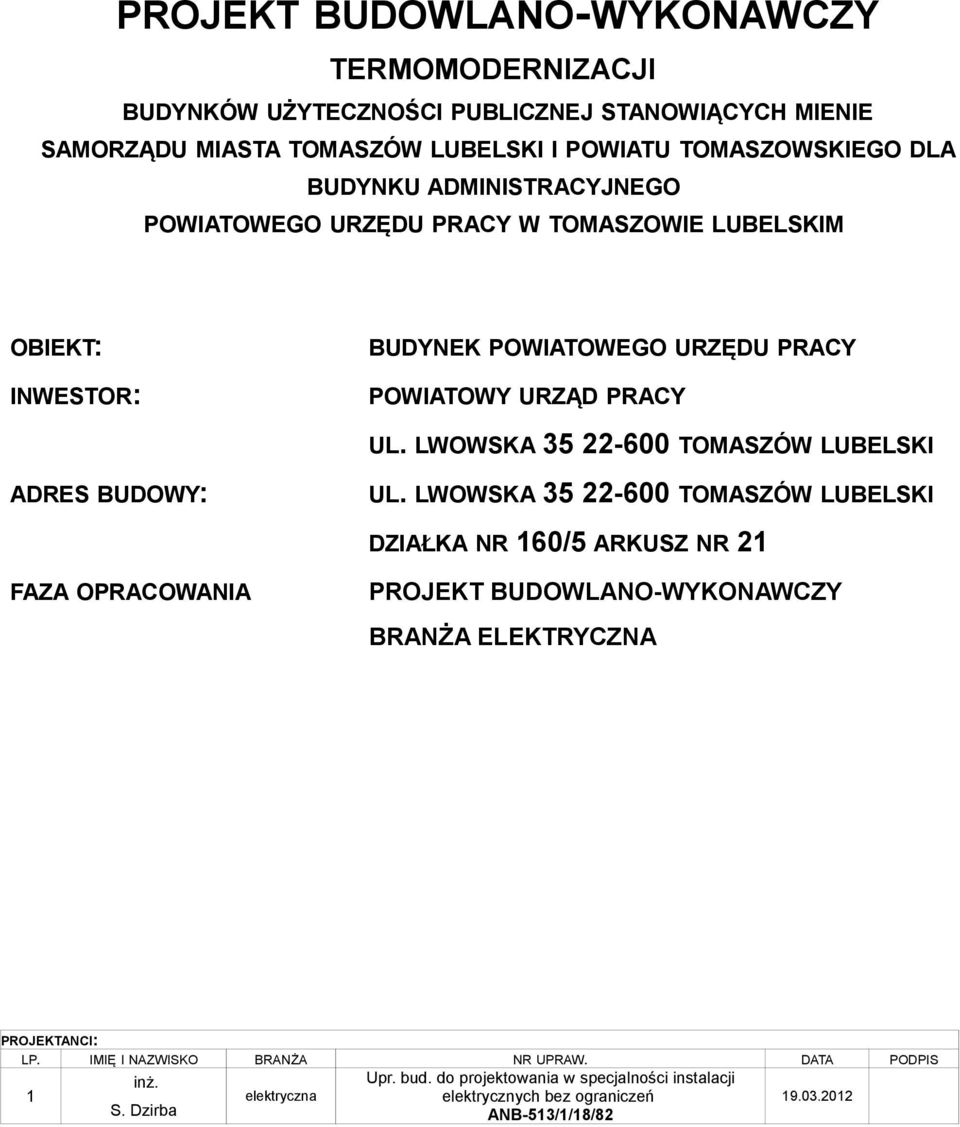

1 PROJEKT BUDOWLANO-WYKONAWCZY TERMOMODERNIZACJI BUDYNKÓW UŻYTECZNOŚCI PUBLICZNEJ STANOWIĄCYCH MIENIE SAMORZĄDU MIASTA TOMASZÓW LUBELSKI I POWIATU TOMASZOWSKIEGO DLA BUDYNKU ADMINISTRACYJNEGO POWIATOWEGO URZĘDU PRACY W TOMASZOWIE LUBELSKIM OBIEKT: INWESTOR: BUDYNEK POWIATOWEGO URZĘDU PRACY POWIATOWY URZĄD PRACY UL. LWOWSKA TOMASZÓW LUBELSKI ADRES BUDOWY: FAZA OPRACOWANIA UL. LWOWSKA TOMASZÓW LUBELSKI DZIAŁKA NR 160/5 ARKUSZ NR 21 PROJEKT BUDOWLANO-WYKONAWCZY BRANŻA ELEKTRYCZNA PROJEKTANCI: LP. IMIĘ I NAZWISKO BRANŻA NR UPRAW. DATA PODPIS inż. Upr. bud. do projektowania w specjalności instalacji 1 elektryczna elektrycznych bez ograniczeń S. Dzirba ANB-513/1/18/82

LWOWSKA 35 22-600 TOMASZÓW LUBELSKI ADRES BUDOWY: FAZA OPRACOWANIA UL.

2 str. 1

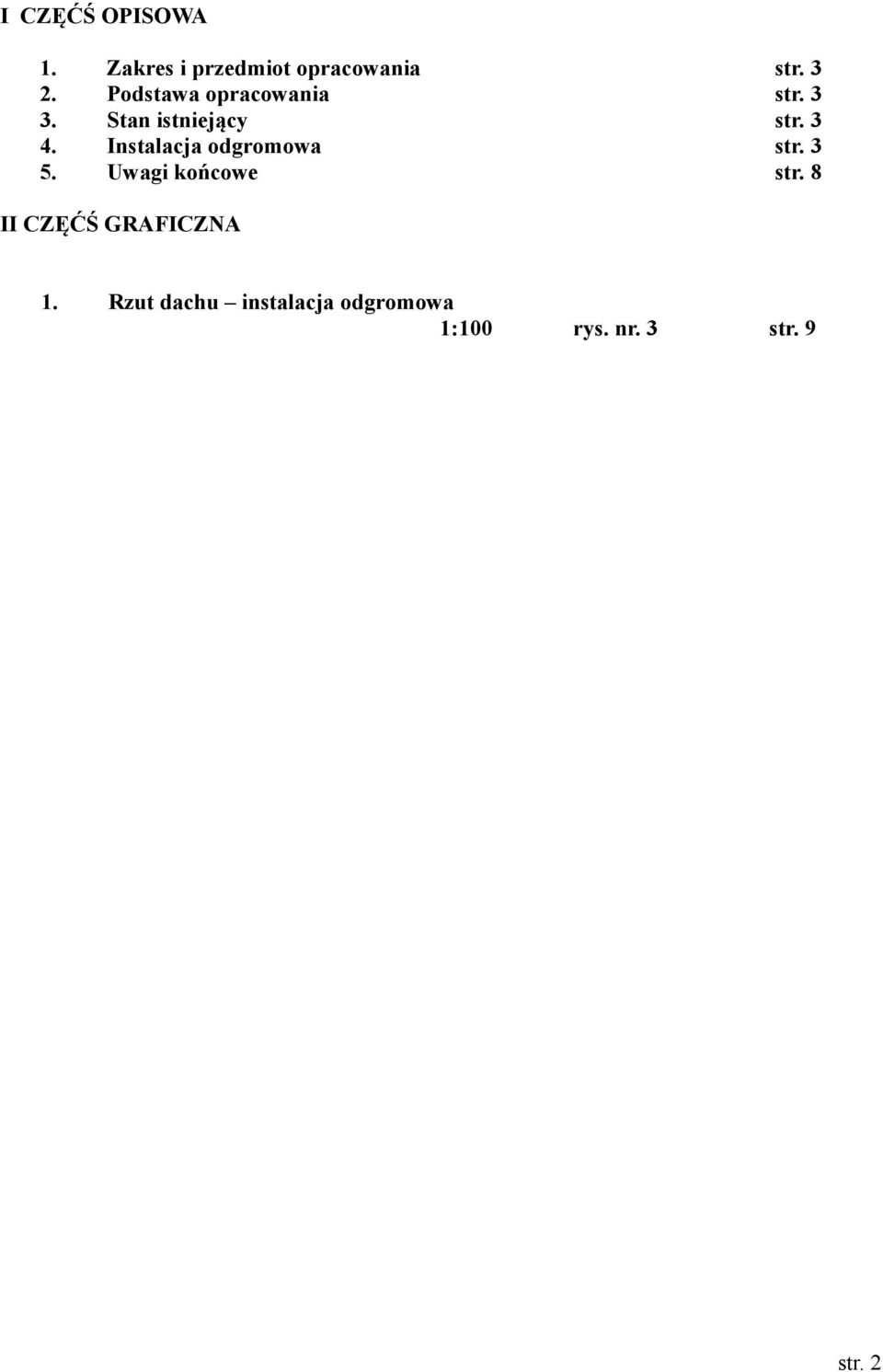

3 I CZĘĆŚ OPISOWA 1. Zakres i przedmiot opracowania str Podstawa opracowania str Stan istniejący str Instalacja odgromowa str Uwagi końcowe str. 8 II CZĘĆŚ GRAFICZNA 1. Rzut dachu instalacja odgromowa 1:100 rys. nr. 3 str. 9 str. 2

Instalacja odgromowa str. 3 5. Uwagi końcowe str.

4 1. Zakres i przedmiot opracowania Tematem opracowania jest wykonanie projektu instalacji odgromowej w budynku administracyjnym POWIATOWEGO URZĘDU PRACY W TOMASZOWIE LUBELSKIM Zakres opracowania obejmuje projekt: wykonanie projektu ochrony odgromowej budynku 2. Podstawa opracowania Projekt niniejszy został opracowany na zlecenie pani Dyrektor Powiatowego Urzędu Pracy w Tomaszowie Lub. ul. Lwowska 35. Podstawa opracowania: zlecenie nr 07/2012 z dnia roku wyrys z mapy syt. - wys. terenu inwestycji w skali 1:500 zakres rzeczowy robót remontowych dostarczony przez Inwestora audyt energetyczny budynku sporządzony w roku 2011 przez Małopolską Agencję Energii i Środowiska Sp. z o.o. inwentaryzacja budowlana dla celu PB termomodernizacji wykonana w marcu 2012 roku przez pracowników HVAC Project Ustawa z dnia 07 lipca 1994 roku Prawo budowlane (Dz. U. 89 poz. 4 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690) normatywy i normy do projektowania aktualne na dzień wykonania zlecenia 3. Stan istniejący Budynek istniejący. Dach budynku pokryty blachą płaską. 4. Instalacja odgromowa Projektu i obliczeń do projektu instalacji odgromowej dokonano w oparciu o polską normę PN-EN Przykładowe obliczenia parametry utraty życia ludzkiego: Ryzyko utraty życia ludzkiego R 1 : R 1 =R A + R B + R U + R V komponent związany z porażeniem istot żywych R A =N D P A L A komponent związany z uszkodzeniem fizycznym R B =N D P B L B str. 3

Lwowska 35. Podstawa opracowania: zlecenie nr 07/2012 z dnia 19.03.2012 roku wyrys z mapy syt. - wys.

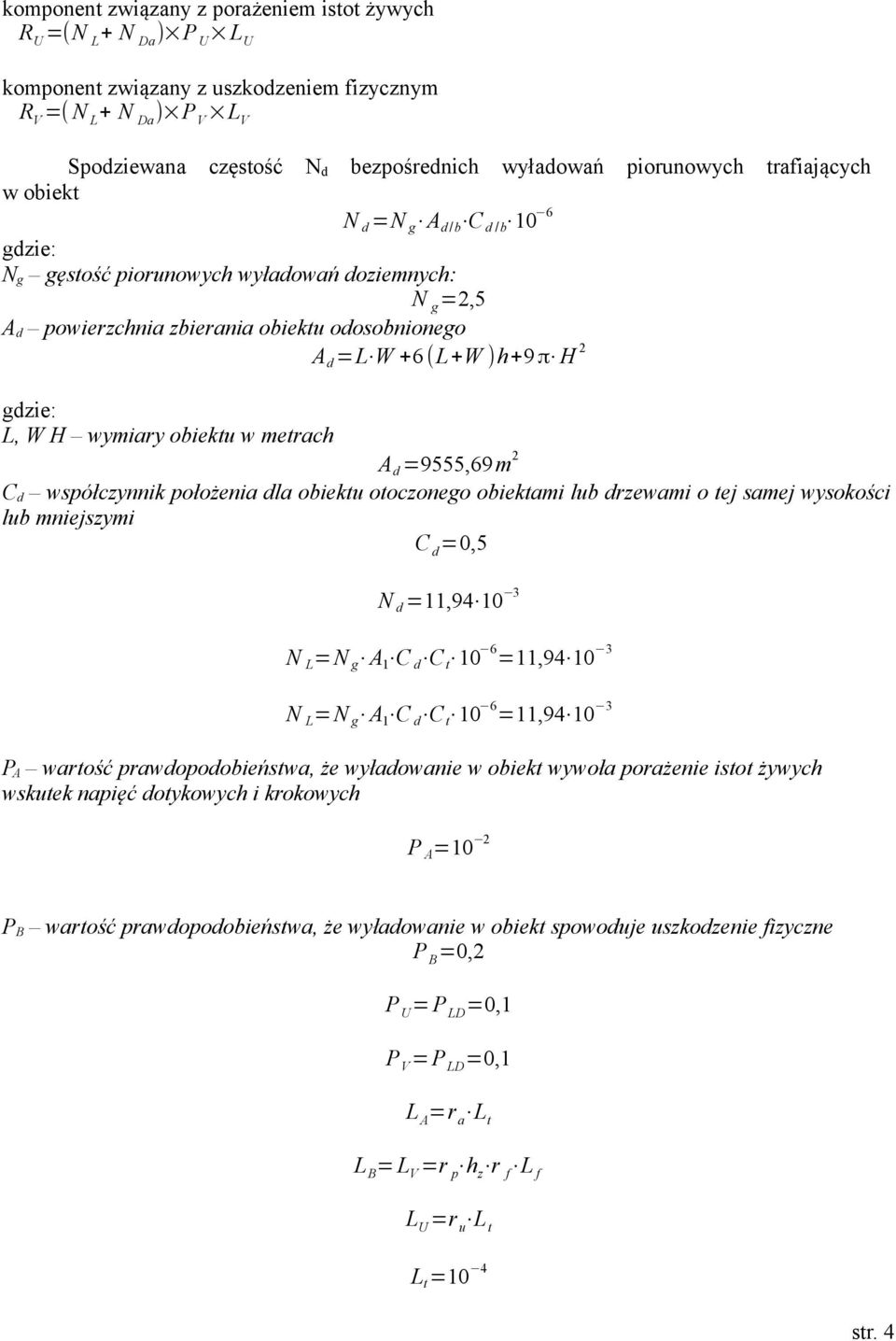

5 komponent związany z porażeniem istot żywych R U =(N L + N Da ) P U L U komponent związany z uszkodzeniem fizycznym R V =( N L + N Da ) P V L V Spodziewana częstość N d bezpośrednich wyładowań piorunowych trafiających w obiekt N d =N g A d/ b C d / b 10 6 gdzie: N g gęstość piorunowych wyładowań doziemnych: N g =2,5 A d powierzchnia zbierania obiektu odosobnionego A d =L W +6 (L+W )h+9π H 2 gdzie: L, W H wymiary obiektu w metrach A d =9555,69m 2 C d współczynnik położenia dla obiektu otoczonego obiektami lub drzewami o tej samej wysokości lub mniejszymi C d =0,5 N d =11, N L =N g A 1 C d C t 10 6 =11, N L =N g A 1 C d C t 10 6 =11, P A wartość prawdopodobieństwa, że wyładowanie w obiekt wywoła porażenie istot żywych wskutek napięć dotykowych i krokowych P A =10 2 P B wartość prawdopodobieństwa, że wyładowanie w obiekt spowoduje uszkodzenie fizyczne P B =0,2 P U = P LD =0,1 P V = P LD =0,1 L A =r a L t L B = L V =r p h z r f L f L U =r u L t L t =10 4 str. 4

2 gdzie: L, W H wymiary obiektu w metrach A d =9555,69m 2 C d współczynnik położenia dla obiektu otoczonego obiektami lub drzewami o tej samej wysokości lub mniejszymi C d =0,5 N d =11,94 10 3 N L =N

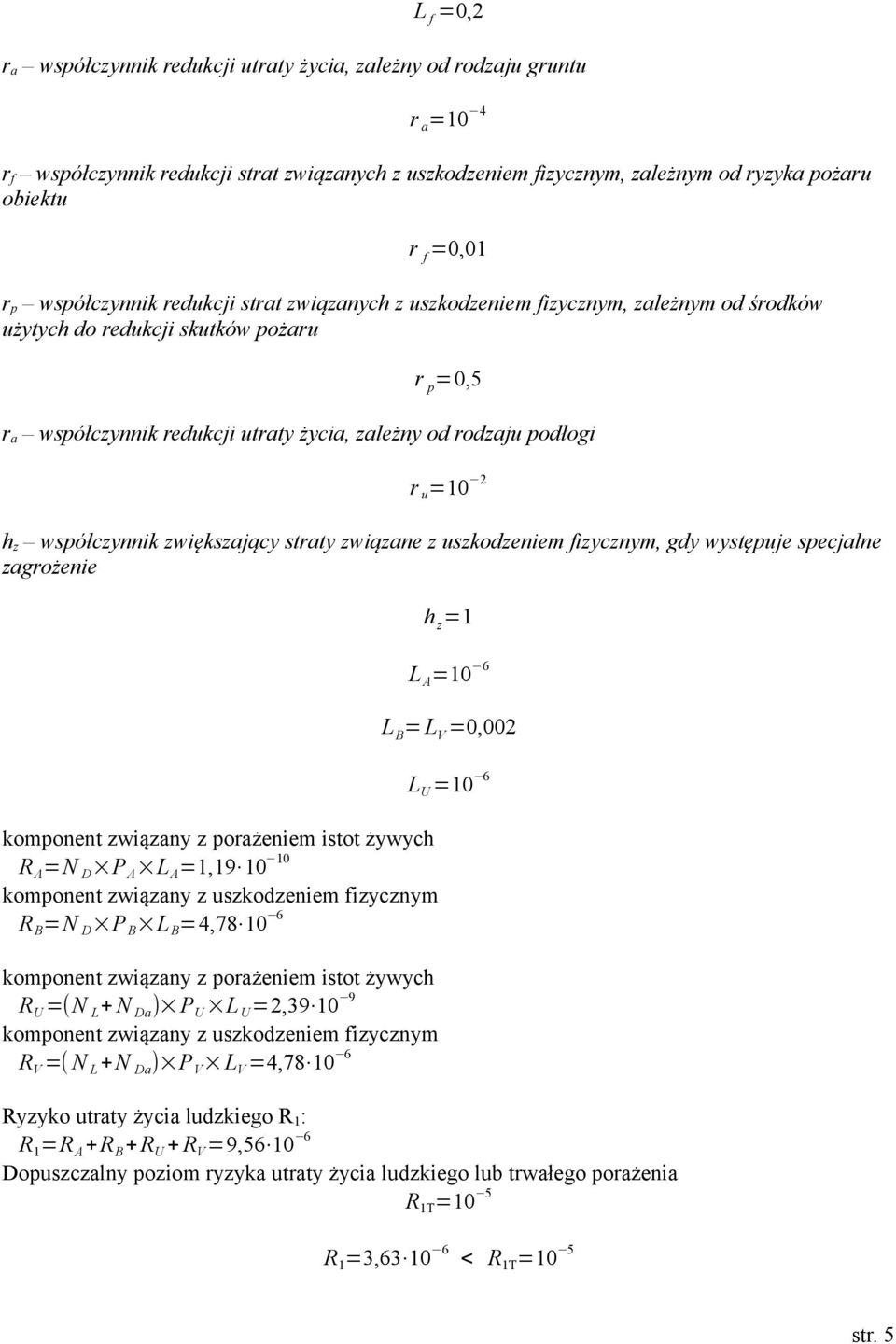

6 L f =0,2 r a współczynnik redukcji utraty życia, zależny od rodzaju gruntu r a =10 4 r f współczynnik redukcji strat związanych z uszkodzeniem fizycznym, zależnym od ryzyka pożaru obiektu r f =0,01 r p współczynnik redukcji strat związanych z uszkodzeniem fizycznym, zależnym od środków użytych do redukcji skutków pożaru r p =0,5 r a współczynnik redukcji utraty życia, zależny od rodzaju podłogi r u =10 2 h z współczynnik zwiększający straty związane z uszkodzeniem fizycznym, gdy występuje specjalne zagrożenie komponent związany z porażeniem istot żywych R A =N D P A L A =1, komponent związany z uszkodzeniem fizycznym R B =N D P B L B =4, komponent związany z porażeniem istot żywych R U =(N L + N Da ) P U L U =2, komponent związany z uszkodzeniem fizycznym R V =( N L +N Da ) P V L V =4, h z =1 L A =10 6 L B = L V =0,002 L U =10 6 Ryzyko utraty życia ludzkiego R 1 : R 1 =R A +R B +R U + R V =9, Dopuszczalny poziom ryzyka utraty życia ludzkiego lub trwałego porażenia R 1T =10 5 R 1 =3, < R 1T =10 5 str. 5

u =10 2 h z współczynnik zwiększający straty związane z uszkodzeniem fizycznym, gdy występuje specjalne zagrożenie komponent związany z porażeniem istot żywych R A =N D P A L A =1,19 10 10 komponent

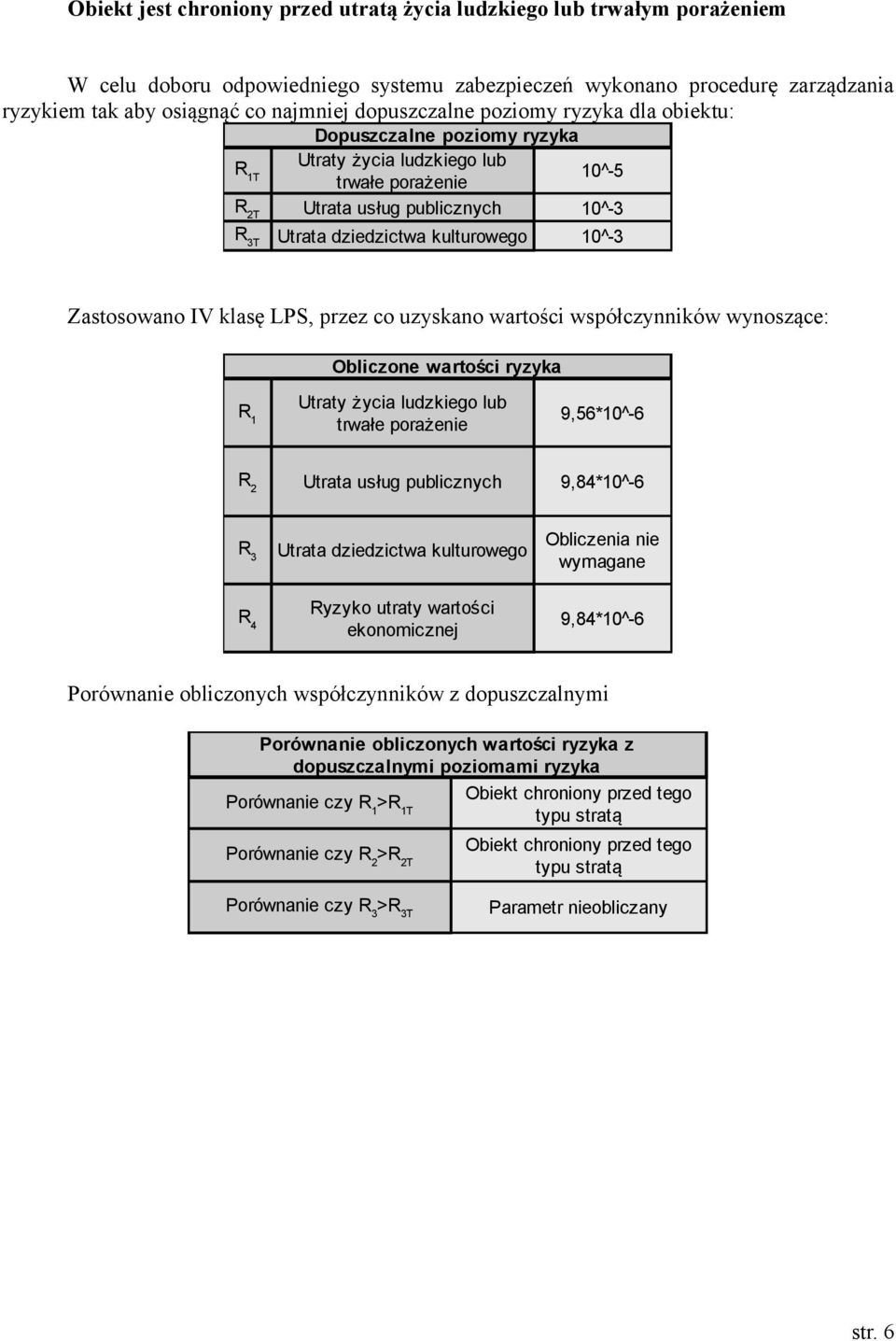

7 Obiekt jest chroniony przed utratą życia ludzkiego lub trwałym porażeniem W celu doboru odpowiedniego systemu zabezpieczeń wykonano procedurę zarządzania ryzykiem tak aby osiągnąć co najmniej dopuszczalne poziomy ryzyka dla obiektu: Dopuszczalne poziomy ryzyka R Utraty życia ludzkiego lub 1T 10^-5 trwałe porażenie Utrata usług publicznych 10^-3 R 2T R 3T Utrata dziedzictwa kulturowego 10^-3 Zastosowano IV klasę LPS, przez co uzyskano wartości współczynników wynoszące: Obliczone wartości ryzyka R 1 Utraty życia ludzkiego lub trwałe porażenie 9,56*10^-6 R 2 Utrata usług publicznych 9,84*10^-6 R 3 R 4 Utrata dziedzictwa kulturowego Ryzyko utraty wartości ekonomicznej Obliczenia nie wymagane 9,84*10^-6 Porównanie obliczonych współczynników z dopuszczalnymi Porównanie obliczonych wartości ryzyka z dopuszczalnymi poziomami ryzyka Porównanie czy R 1 >R Obiekt chroniony przed tego 1T typu stratą Porównanie czy R 2 >R 2T Obiekt chroniony przed tego typu stratą Porównanie czy R 3 >R 3T Parametr nieobliczany str. 6

10^-3 Zastosowano IV klasę LPS, przez co uzyskano wartości współczynników wynoszące: Obliczone wartości ryzyka R 1 Utraty życia ludzkiego lub trwałe porażenie 9,56*10^-6 R 2 Utrata usług publicznych

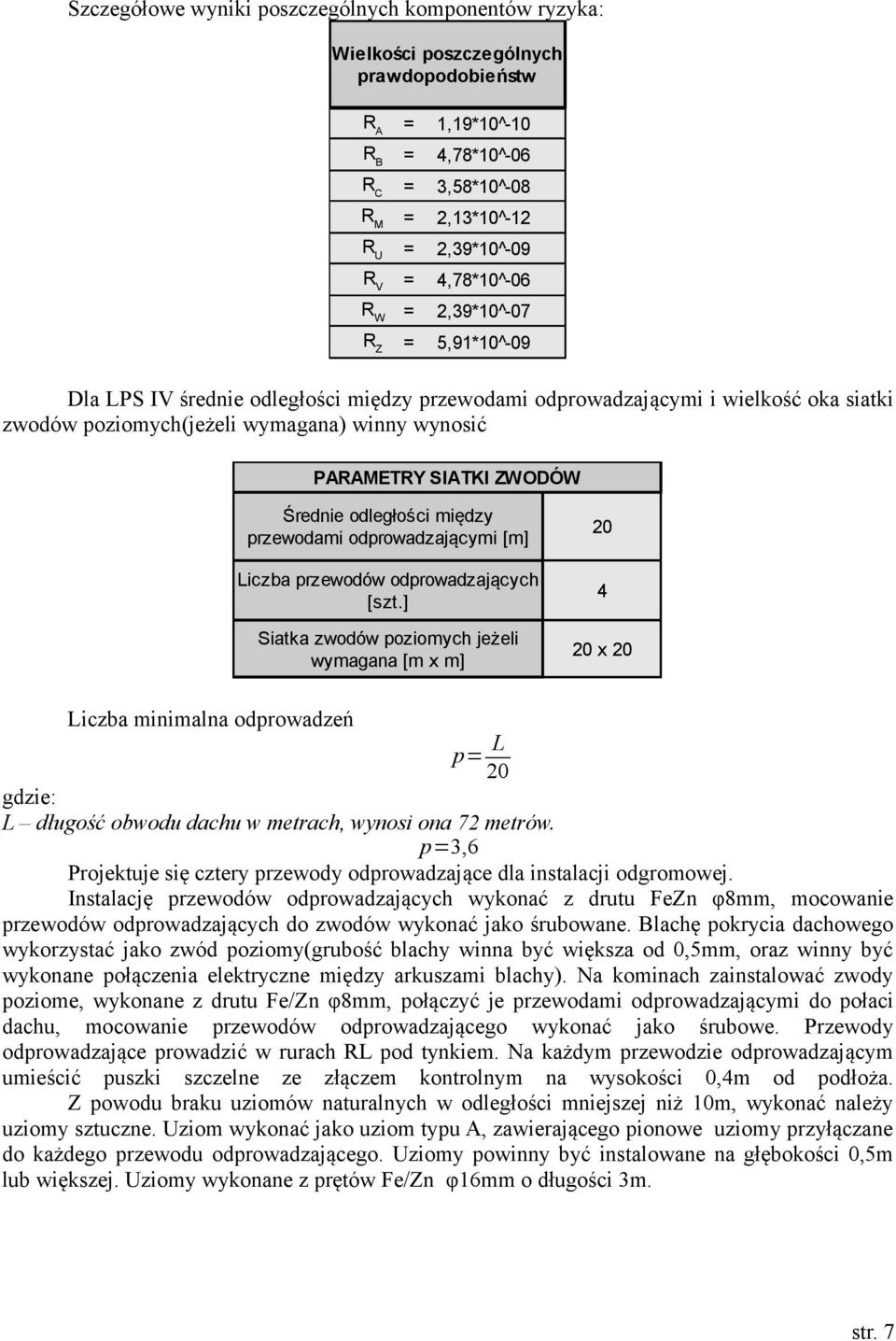

8 Szczegółowe wyniki poszczególnych komponentów ryzyka: Wielkości poszczególnych prawdopodobieństw R A R B R C R M R U R V R W R Z = 1,19*10^-10 = 4,78*10^-06 = 3,58*10^-08 = 2,13*10^-12 = 2,39*10^-09 = 4,78*10^-06 = 2,39*10^-07 = 5,91*10^-09 Dla LPS IV średnie odległości między przewodami odprowadzającymi i wielkość oka siatki zwodów poziomych(jeżeli wymagana) winny wynosić PARAMETRY SIATKI ZWODÓW Średnie odległości między przewodami odprowadzającymi [m] Liczba przewodów odprowadzających [szt.] Siatka zwodów poziomych jeżeli wymagana [m x m] x 20 Liczba minimalna odprowadzeń p= L 20 gdzie: L długość obwodu dachu w metrach, wynosi ona 72 metrów. p=3,6 Projektuje się cztery przewody odprowadzające dla instalacji odgromowej. Instalację przewodów odprowadzających wykonać z drutu FeZn φ8mm, mocowanie przewodów odprowadzających do zwodów wykonać jako śrubowane. Blachę pokrycia dachowego wykorzystać jako zwód poziomy(grubość blachy winna być większa od 0,5mm, oraz winny być wykonane połączenia elektryczne między arkuszami blachy). Na kominach zainstalować zwody poziome, wykonane z drutu Fe/Zn φ8mm, połączyć je przewodami odprowadzającymi do połaci dachu, mocowanie przewodów odprowadzającego wykonać jako śrubowe. Przewody odprowadzające prowadzić w rurach RL pod tynkiem. Na każdym przewodzie odprowadzającym umieścić puszki szczelne ze złączem kontrolnym na wysokości 0,4m od podłoża. Z powodu braku uziomów naturalnych w odległości mniejszej niż 10m, wykonać należy uziomy sztuczne. Uziom wykonać jako uziom typu A, zawierającego pionowe uziomy przyłączane do każdego przewodu odprowadzającego. Uziomy powinny być instalowane na głębokości 0,5m lub większej. Uziomy wykonane z prętów Fe/Zn φ16mm o długości 3m. str. 7

ZWODÓW Średnie odległości między przewodami odprowadzającymi [m] Liczba przewodów odprowadzających [szt.

9 Odległość odległość od wejść do budynku uziomu nie mniejsza niż 1,5m. Odległość uziomu piorunochronnego od kabli nie powinna być mniejsza niż 1m, w przypadku rezystancji uziomu mniejszej niż 10Ω odległość tą dla kabli elektroenergetycznych o napięciu znamionowym do 1kV i telekomunikacyjnych odległość tę można zmniejszyć do 0,75m. Jeżeli zachowanie wymaganych odstępów nie jest możliwe, należy w miejscu zbliżenia ułożyć przegrodę izolacyjną. Rezystancja uziomu powinna być mniejsza od R 10Ω. 5. Uwagi końcowe Całość instalacji elektrycznych wykonać zgodnie z polskimi normami i przepisami, a w szczególności z: Przepisami Budowy Urządzeń Elektroenergetycznych Warunkami technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych Instalacje Elektryczne-Warunki Techniczne z Komentarzem, wymagania odbioru i eksploatacji, wyd. COBO-PROFIL 1997 r. Opracował: str. 8

i telekomunikacyjnych odległość tę można zmniejszyć do 0,75m. Jeżeli zachowanie wymaganych odstępów nie jest możliwe, należy w miejscu zbliżenia ułożyć przegrodę izolacyjną.

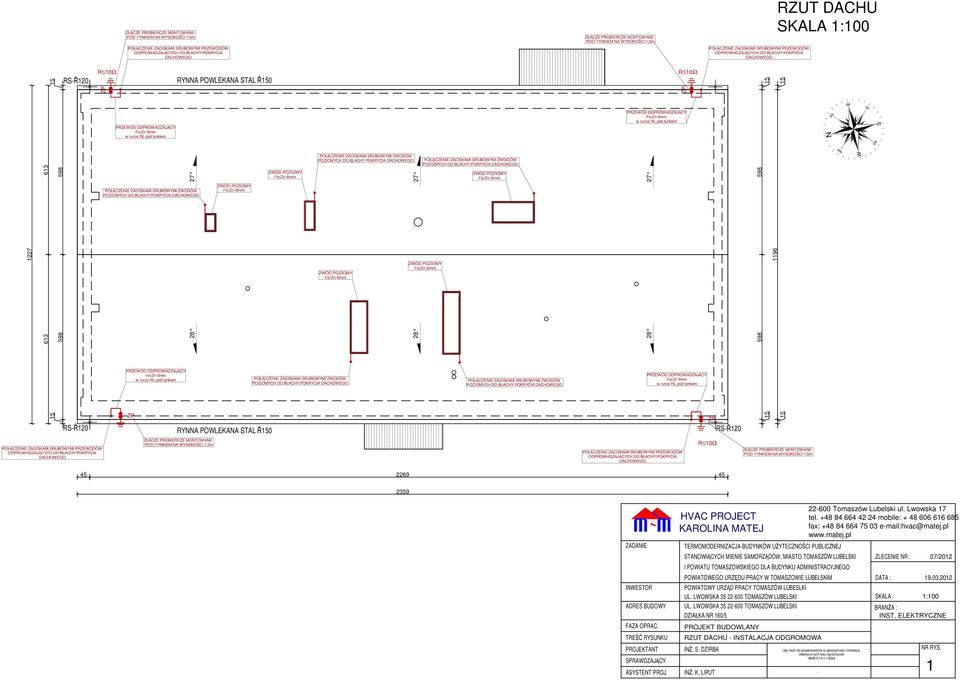

10 E SW ZŁĄCZE PROBIERCZE MONTOWANE POD TYNKIEM NA WYSOKOŚCI 1,5m POŁĄCZENIE ZACISKAMI SRUBOWYMI PRZEWODÓW ODPROWADZAJĄCYCH DO BLACHY POKRYCIA DACHOWEGO ZŁĄCZE PROBIERCZE MONTOWANE POD TYNKIEM NA WYSOKOŚCI 1,5m POŁĄCZENIE ZACISKAMI SRUBOWYMI PRZEWODÓW ODPROWADZAJĄCYCH DO BLACHY POKRYCIA DACHOWEGO RZUT DACHU SKALA 1:100 RS-Ř120 R 10Ω RYNNA POWLEKANA STAL Ř0 R 10Ω ZP ZP PRZEWÓD ODPROWADZAJĄCY w rurce RL pod tynkiem NE SE PRZEWÓD ODPROWADZAJĄCY w rurce RL pod tynkiem N S POŁĄCZENIE ZACISKAMI SRUBOWYMI ZWODÓW POZIOMYCH DO BLACHY POKRYCIA DACHOWEGO 28 ZWÓD POZIOMY ZWÓD POZIOMY POŁĄCZENIE ZACISKAMI SRUBOWYMI ZWODÓW POZIOMYCH DO BLACHY POKRYCIA DACHOWEGO 27 ZWÓD POZIOMY ZWÓD POZIOMY 28 POŁĄCZENIE ZACISKAMI SRUBOWYMI ZWODÓW POZIOMYCH DO BLACHY POKRYCIA DACHOWEGO ZWÓD POZIOMY NW W PRZEWÓD ODPROWADZAJĄCY w rurce RL pod tynkiem POŁĄCZENIE ZACISKAMI SRUBOWYMI ZWODÓW POZIOMYCH DO BLACHY POKRYCIA DACHOWEGO POŁĄCZENIE ZACISKAMI SRUBOWYMI ZWODÓW POZIOMYCH DO BLACHY POKRYCIA DACHOWEGO PRZEWÓD ODPROWADZAJĄCY w rurce RL pod tynkiem RS-Ř120 ZP RYNNA POWLEKANA STAL Ř0 ZP RS-Ř120 POŁĄCZENIE ZACISKAMI SRUBOWYMI PRZEWODÓW ODPROWADZAJĄCYCH DO BLACHY POKRYCIA DACHOWEGO ZŁĄCZE PROBIERCZE MONTOWANE POD TYNKIEM NA WYSOKOŚCI 1,5m POŁĄCZENIE ZACISKAMI SRUBOWYMI PRZEWODÓW ODPROWADZAJĄCYCH DO BLACHY POKRYCIA DACHOWEGO R 10Ω ZŁĄCZE PROBIERCZE MONTOWANE POD TYNKIEM NA WYSOKOŚCI 1,5m ZADANIE INWESTOR ADRES BUDOWY FAZA OPRAC. TREŚĆ RYSUNKU PROJEKTANT SPRAWDZAJĄCY ASYSTENT PROJ. HVAC PROJECT KAROLINA MATEJ TERMOMODERNIZACJA BUDYNKÓW UŻYTECZNOŚCI PUBLICZNEJ STANOWIĄCYCH MIENIE SAMORZĄDÓW: MIASTO TOMASZÓW LUBELSKI I POWIATU TOMASZOWSKIEGO DLA BUDYNKU ADMINISTRACYJNEGO POWIATOWEGO URZĘDU PRACY W TOMASZOWIE LUBELSKIM POWIATOWY URZĄD PRACY TOMASZÓW LUBESLKI UL. LWOWSKA TOMASZÓW LUBELSKI UL. LWOWSKA TOMASZÓW LUBELSKI DZIAŁKA NR 160/5 PROJEKT BUDOWLANY RZUT DACHU - INSTALACJA ODGROMOWA INŻ. S. DZIRBA INŻ. K. LIPUT Tomaszów Lubelski ul. Lwowska 17 tel mobile: fax: hvac@matej.pl Upr. bud. do projektowania w specjalności instalacji elektrycznych bez ograniczeń ANB-513/1/18/ ZLECENIE NR : 07/2012 DATA : SKALA : :100 BRANŻA : INST. ELEKTRYCZNE NR RYS. 1

rurce RL pod tynkiem NE SE PRZEWÓD ODPROWADZAJĄCY w rurce RL pod tynkiem N S 1227 613 613 598 598 27 POŁĄCZENIE ZACISKAMI SRUBOWYMI ZWODÓW POZIOMYCH DO BLACHY POKRYCIA DACHOWEGO 28 ZWÓD POZIOMY ZWÓD
