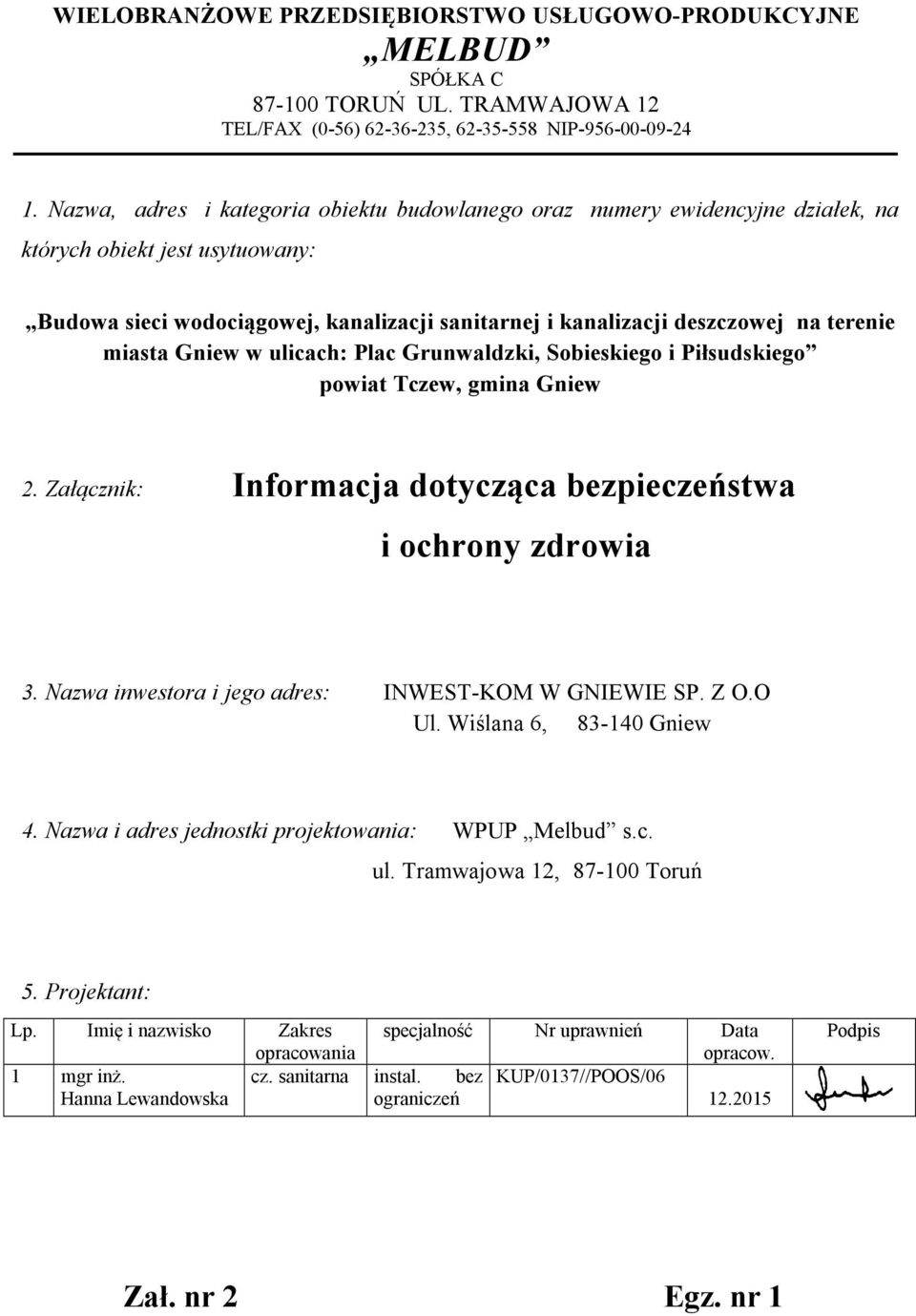

1 WIELOBRANŻOWE PRZEDSIĘBIORSTWO USŁUGOWO-PRODUKCYJNE MELBUD SPÓŁKA C TORUŃ UL. TRAMWAJOWA 12 TEL/FAX (0-56) , NIP Nazwa, adres i kategoria obiektu budowlanego oraz numery ewidencyjne działek, na których obiekt jest usytuowany: Budowa sieci wodociągowej, kanalizacji sanitarnej i kanalizacji deszczowej na terenie miasta Gniew w ulicach: Plac Grunwaldzki, Sobieskiego i Piłsudskiego powiat Tczew, gmina Gniew 2. Załącznik: Informacja dotycząca bezpieczeństwa i ochrony zdrowia 3. Nazwa inwestora i jego adres: INWEST-KOM W GNIEWIE SP. Z O.O Ul. Wiślana 6, Gniew 4. Nazwa i adres jednostki projektowania: WPUP Melbud s.c. ul. Tramwajowa 12, Toruń 5. Projektant: Lp. Imię i nazwisko Zakres opracowania 1 mgr inż. Hanna Lewandowska cz. sanitarna instal. bez ograniczeń specjalność Nr uprawnień Data opracow. KUP/0137//POOS/ Podpis Zał. nr 2 Egz. nr 1

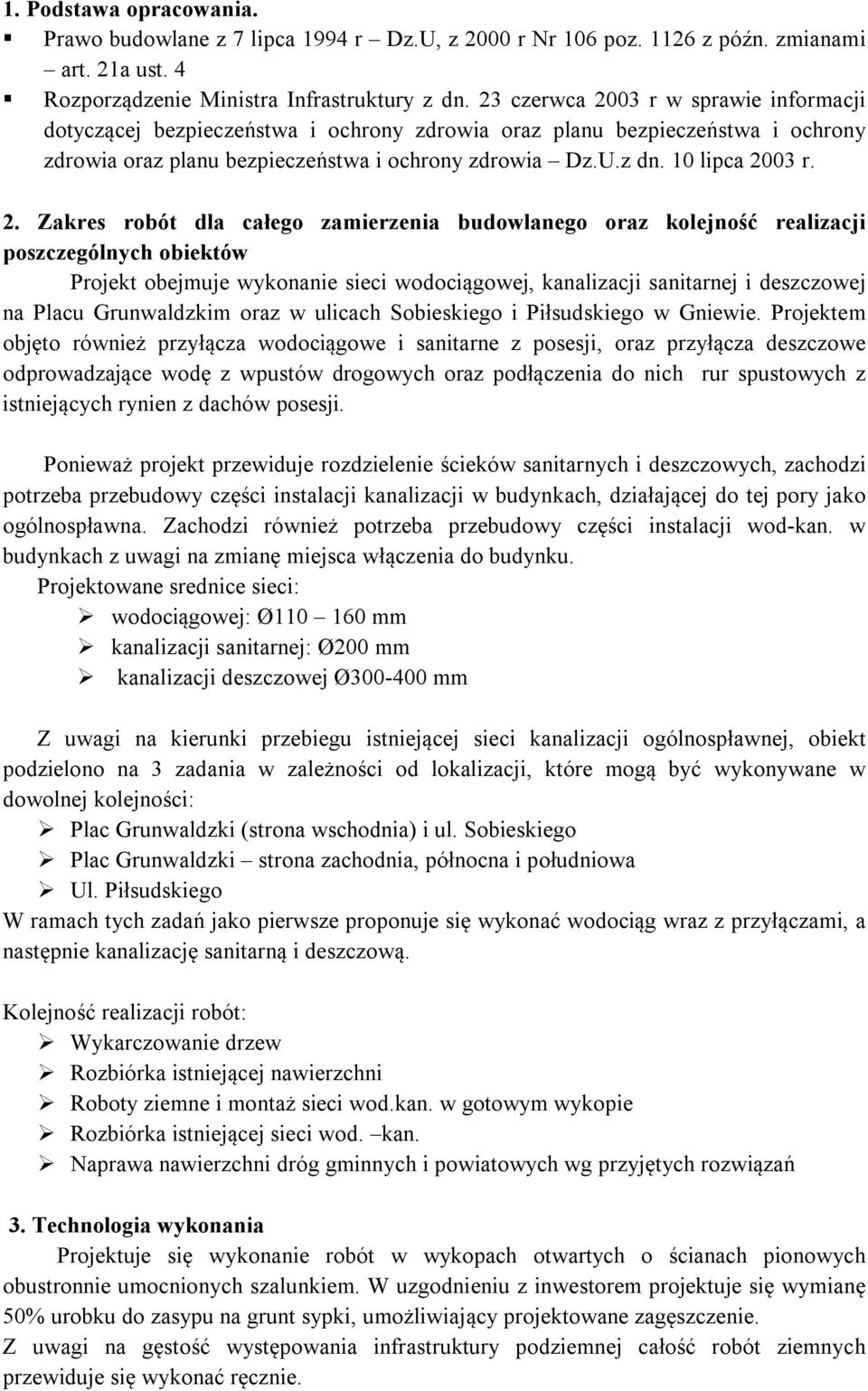

2 1. Podstawa opracowania. Prawo budowlane z 7 lipca 1994 r Dz.U, z 2000 r Nr 106 poz z późn. zmianami art. 21a ust. 4 Rozporządzenie Ministra Infrastruktury z dn. 23 czerwca 2003 r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz.U.z dn. 10 lipca 2003 r. 2. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Projekt obejmuje wykonanie sieci wodociągowej, kanalizacji sanitarnej i deszczowej na Placu Grunwaldzkim oraz w ulicach Sobieskiego i Piłsudskiego w Gniewie. Projektem objęto również przyłącza wodociągowe i sanitarne z posesji, oraz przyłącza deszczowe odprowadzające wodę z wpustów drogowych oraz podłączenia do nich rur spustowych z istniejących rynien z dachów posesji. Ponieważ projekt przewiduje rozdzielenie ścieków sanitarnych i deszczowych, zachodzi potrzeba przebudowy części instalacji kanalizacji w budynkach, działającej do tej pory jako ogólnospławna. Zachodzi również potrzeba przebudowy części instalacji wod-kan. w budynkach z uwagi na zmianę miejsca włączenia do budynku. Projektowane srednice sieci: wodociągowej: Ø mm kanalizacji sanitarnej: Ø200 mm kanalizacji deszczowej Ø mm Z uwagi na kierunki przebiegu istniejącej sieci kanalizacji ogólnospławnej, obiekt podzielono na 3 zadania w zależności od lokalizacji, które mogą być wykonywane w dowolnej kolejności: Plac Grunwaldzki (strona wschodnia) i ul. Sobieskiego Plac Grunwaldzki strona zachodnia, północna i południowa Ul. Piłsudskiego W ramach tych zadań jako pierwsze proponuje się wykonać wodociąg wraz z przyłączami, a następnie kanalizację sanitarną i deszczową. Kolejność realizacji robót: Wykarczowanie drzew Rozbiórka istniejącej nawierzchni Roboty ziemne i montaż sieci wod.kan. w gotowym wykopie Rozbiórka istniejącej sieci wod. kan. Naprawa nawierzchni dróg gminnych i powiatowych wg przyjętych rozwiązań 3. Technologia wykonania Projektuje się wykonanie robót w wykopach otwartych o ścianach pionowych obustronnie umocnionych szalunkiem. W uzgodnieniu z inwestorem projektuje się wymianę 50% urobku do zasypu na grunt sypki, umożliwiający projektowane zagęszczenie. Z uwagi na gęstość występowania infrastruktury podziemnej całość robót ziemnych przewiduje się wykonać ręcznie.

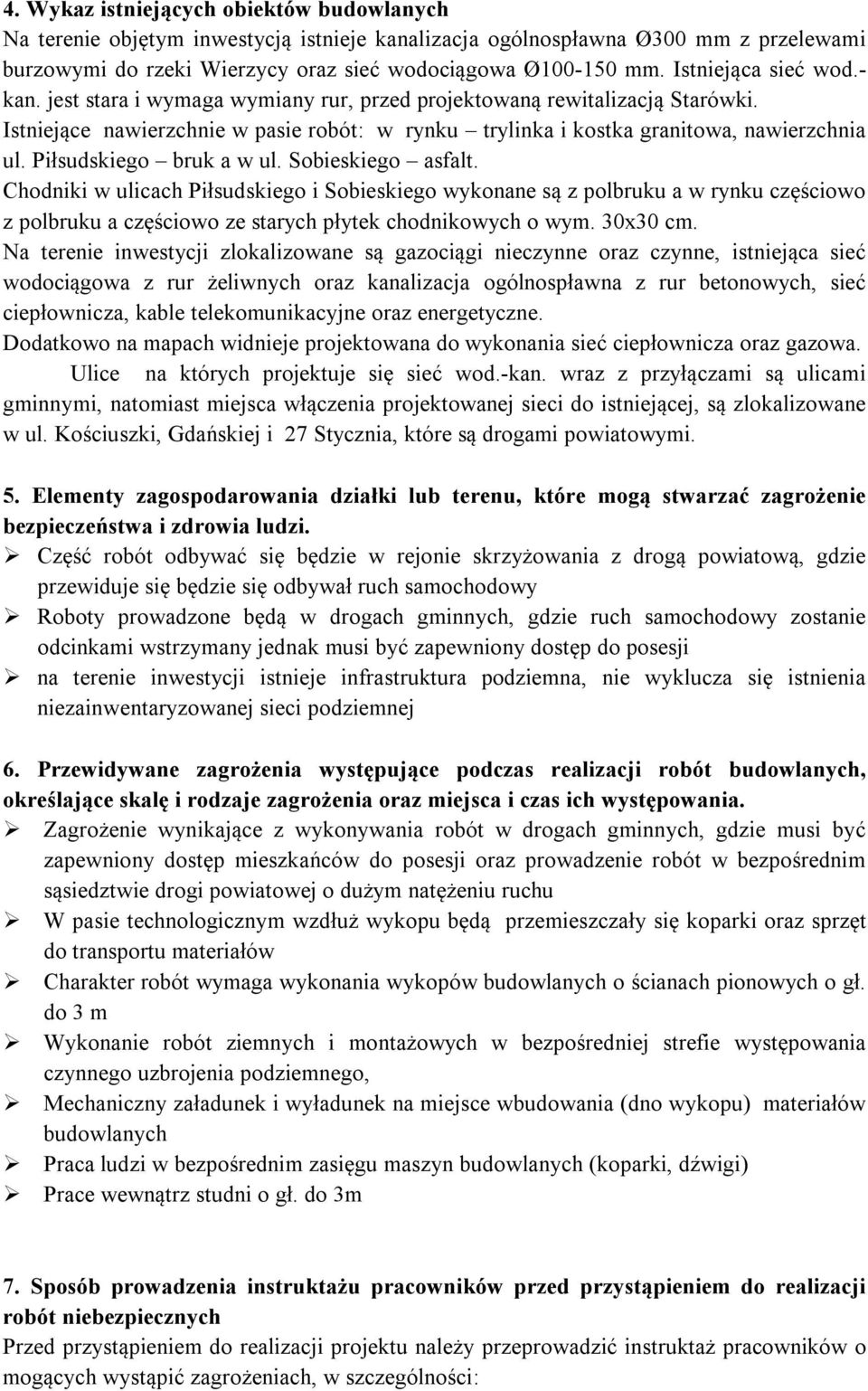

3 4. Wykaz istniejących obiektów budowlanych Na terenie objętym inwestycją istnieje kanalizacja ogólnospławna Ø300 mm z przelewami burzowymi do rzeki Wierzycy oraz sieć wodociągowa Ø mm. Istniejąca sieć wod.- kan. jest stara i wymaga wymiany rur, przed projektowaną rewitalizacją Starówki. Istniejące nawierzchnie w pasie robót: w rynku trylinka i kostka granitowa, nawierzchnia ul. Piłsudskiego bruk a w ul. Sobieskiego asfalt. Chodniki w ulicach Piłsudskiego i Sobieskiego wykonane są z polbruku a w rynku częściowo z polbruku a częściowo ze starych płytek chodnikowych o wym. 30x30 cm. Na terenie inwestycji zlokalizowane są gazociągi nieczynne oraz czynne, istniejąca sieć wodociągowa z rur żeliwnych oraz kanalizacja ogólnospławna z rur betonowych, sieć ciepłownicza, kable telekomunikacyjne oraz energetyczne. Dodatkowo na mapach widnieje projektowana do wykonania sieć ciepłownicza oraz gazowa. Ulice na których projektuje się sieć wod.-kan. wraz z przyłączami są ulicami gminnymi, natomiast miejsca włączenia projektowanej sieci do istniejącej, są zlokalizowane w ul. Kościuszki, Gdańskiej i 27 Stycznia, które są drogami powiatowymi. 5. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Część robót odbywać się będzie w rejonie skrzyżowania z drogą powiatową, gdzie przewiduje się będzie się odbywał ruch samochodowy Roboty prowadzone będą w drogach gminnych, gdzie ruch samochodowy zostanie odcinkami wstrzymany jednak musi być zapewniony dostęp do posesji na terenie inwestycji istnieje infrastruktura podziemna, nie wyklucza się istnienia niezainwentaryzowanej sieci podziemnej 6. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożenia oraz miejsca i czas ich występowania. Zagrożenie wynikające z wykonywania robót w drogach gminnych, gdzie musi być zapewniony dostęp mieszkańców do posesji oraz prowadzenie robót w bezpośrednim sąsiedztwie drogi powiatowej o dużym natężeniu ruchu W pasie technologicznym wzdłuż wykopu będą przemieszczały się koparki oraz sprzęt do transportu materiałów Charakter robót wymaga wykonania wykopów budowlanych o ścianach pionowych o gł. do 3 m Wykonanie robót ziemnych i montażowych w bezpośredniej strefie występowania czynnego uzbrojenia podziemnego, Mechaniczny załadunek i wyładunek na miejsce wbudowania (dno wykopu) materiałów budowlanych Praca ludzi w bezpośrednim zasięgu maszyn budowlanych (koparki, dźwigi) Prace wewnątrz studni o gł. do 3m 7. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót niebezpiecznych Przed przystąpieniem do realizacji projektu należy przeprowadzić instruktaż pracowników o mogących wystąpić zagrożeniach, w szczególności:

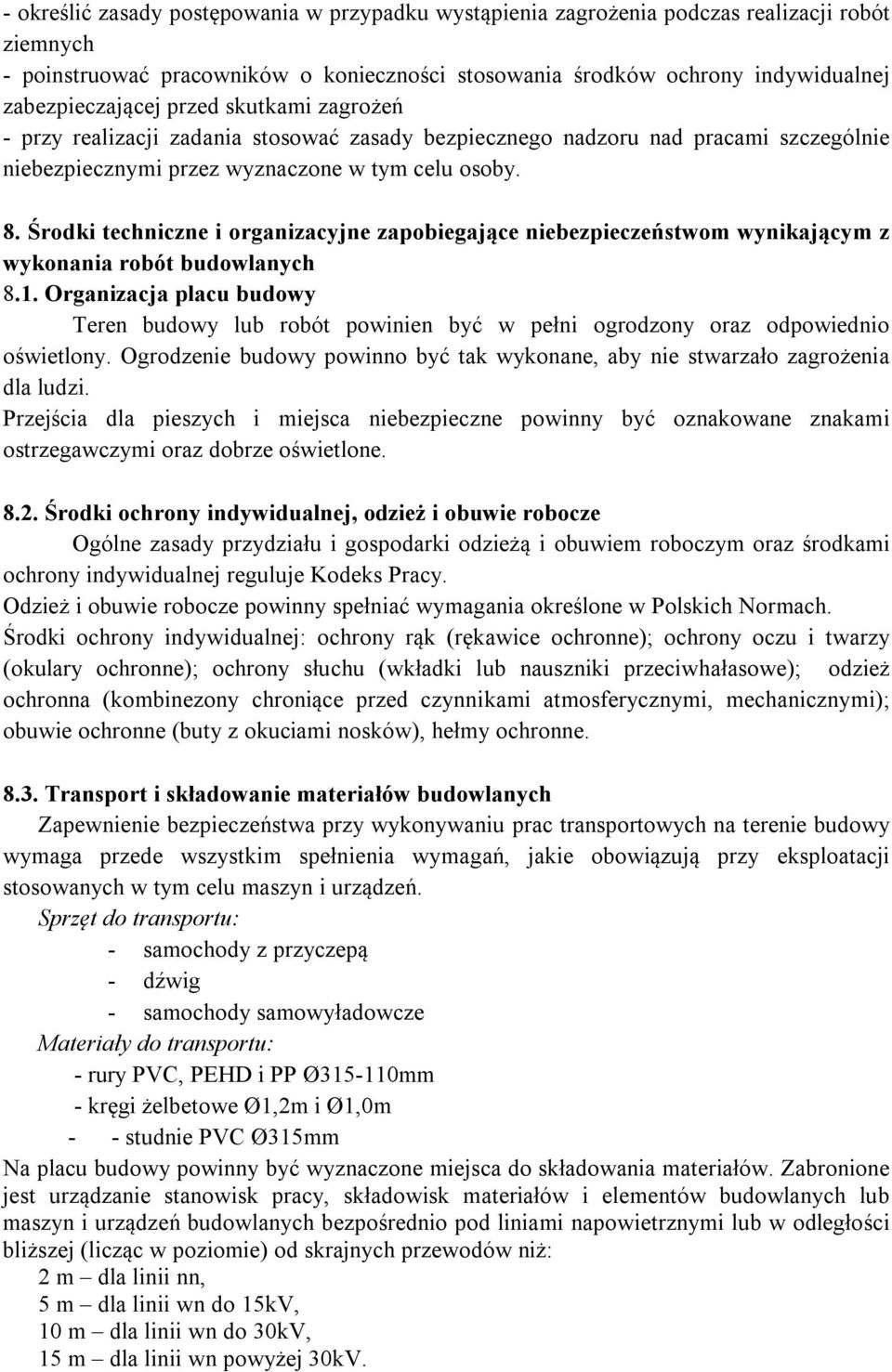

4 - określić zasady postępowania w przypadku wystąpienia zagrożenia podczas realizacji robót ziemnych - poinstruować pracowników o konieczności stosowania środków ochrony indywidualnej zabezpieczającej przed skutkami zagrożeń - przy realizacji zadania stosować zasady bezpiecznego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby. 8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonania robót budowlanych 8.1. Organizacja placu budowy Teren budowy lub robót powinien być w pełni ogrodzony oraz odpowiednio oświetlony. Ogrodzenie budowy powinno być tak wykonane, aby nie stwarzało zagrożenia dla ludzi. Przejścia dla pieszych i miejsca niebezpieczne powinny być oznakowane znakami ostrzegawczymi oraz dobrze oświetlone Środki ochrony indywidualnej, odzież i obuwie robocze Ogólne zasady przydziału i gospodarki odzieżą i obuwiem roboczym oraz środkami ochrony indywidualnej reguluje Kodeks Pracy. Odzież i obuwie robocze powinny spełniać wymagania określone w Polskich Normach. Środki ochrony indywidualnej: ochrony rąk (rękawice ochronne); ochrony oczu i twarzy (okulary ochronne); ochrony słuchu (wkładki lub nauszniki przeciwhałasowe); odzież ochronna (kombinezony chroniące przed czynnikami atmosferycznymi, mechanicznymi); obuwie ochronne (buty z okuciami nosków), hełmy ochronne Transport i składowanie materiałów budowlanych Zapewnienie bezpieczeństwa przy wykonywaniu prac transportowych na terenie budowy wymaga przede wszystkim spełnienia wymagań, jakie obowiązują przy eksploatacji stosowanych w tym celu maszyn i urządzeń. Sprzęt do transportu: - samochody z przyczepą - dźwig - samochody samowyładowcze Materiały do transportu: - rury PVC, PEHD i PP Ø mm - kręgi żelbetowe Ø1,2m i Ø1,0m - - studnie PVC Ø315mm Na placu budowy powinny być wyznaczone miejsca do składowania materiałów. Zabronione jest urządzanie stanowisk pracy, składowisk materiałów i elementów budowlanych lub maszyn i urządzeń budowlanych bezpośrednio pod liniami napowietrznymi lub w odległości bliższej (licząc w poziomie) od skrajnych przewodów niż: 2 m dla linii nn, 5 m dla linii wn do 15kV, 10 m dla linii wn do 30kV, 15 m dla linii wn powyżej 30kV.

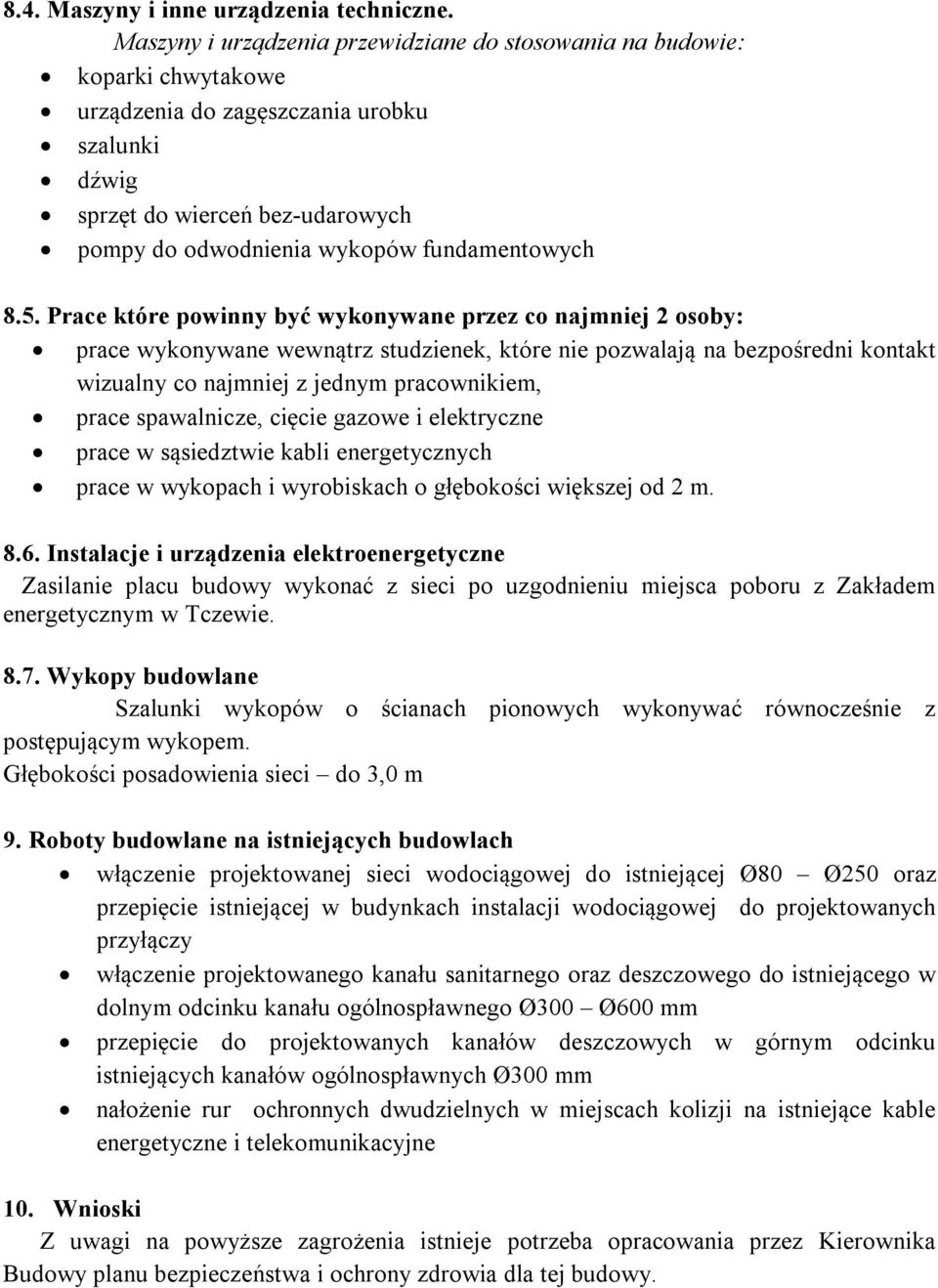

5 8.4. Maszyny i inne urządzenia techniczne. Maszyny i urządzenia przewidziane do stosowania na budowie: koparki chwytakowe urządzenia do zagęszczania urobku szalunki dźwig sprzęt do wierceń bez-udarowych pompy do odwodnienia wykopów fundamentowych 8.5. Prace które powinny być wykonywane przez co najmniej 2 osoby: prace wykonywane wewnątrz studzienek, które nie pozwalają na bezpośredni kontakt wizualny co najmniej z jednym pracownikiem, prace spawalnicze, cięcie gazowe i elektryczne prace w sąsiedztwie kabli energetycznych prace w wykopach i wyrobiskach o głębokości większej od 2 m Instalacje i urządzenia elektroenergetyczne Zasilanie placu budowy wykonać z sieci po uzgodnieniu miejsca poboru z Zakładem energetycznym w Tczewie Wykopy budowlane Szalunki wykopów o ścianach pionowych wykonywać równocześnie z postępującym wykopem. Głębokości posadowienia sieci do 3,0 m 9. Roboty budowlane na istniejących budowlach włączenie projektowanej sieci wodociągowej do istniejącej Ø80 Ø250 oraz przepięcie istniejącej w budynkach instalacji wodociągowej do projektowanych przyłączy włączenie projektowanego kanału sanitarnego oraz deszczowego do istniejącego w dolnym odcinku kanału ogólnospławnego Ø300 Ø600 mm przepięcie do projektowanych kanałów deszczowych w górnym odcinku istniejących kanałów ogólnospławnych Ø300 mm nałożenie rur ochronnych dwudzielnych w miejscach kolizji na istniejące kable energetyczne i telekomunikacyjne 10. Wnioski Z uwagi na powyższe zagrożenia istnieje potrzeba opracowania przez Kierownika Budowy planu bezpieczeństwa i ochrony zdrowia dla tej budowy.
