Basenowe wymienniki ciepła

Transkrypt

1 Basenowe wymienniki ciepła

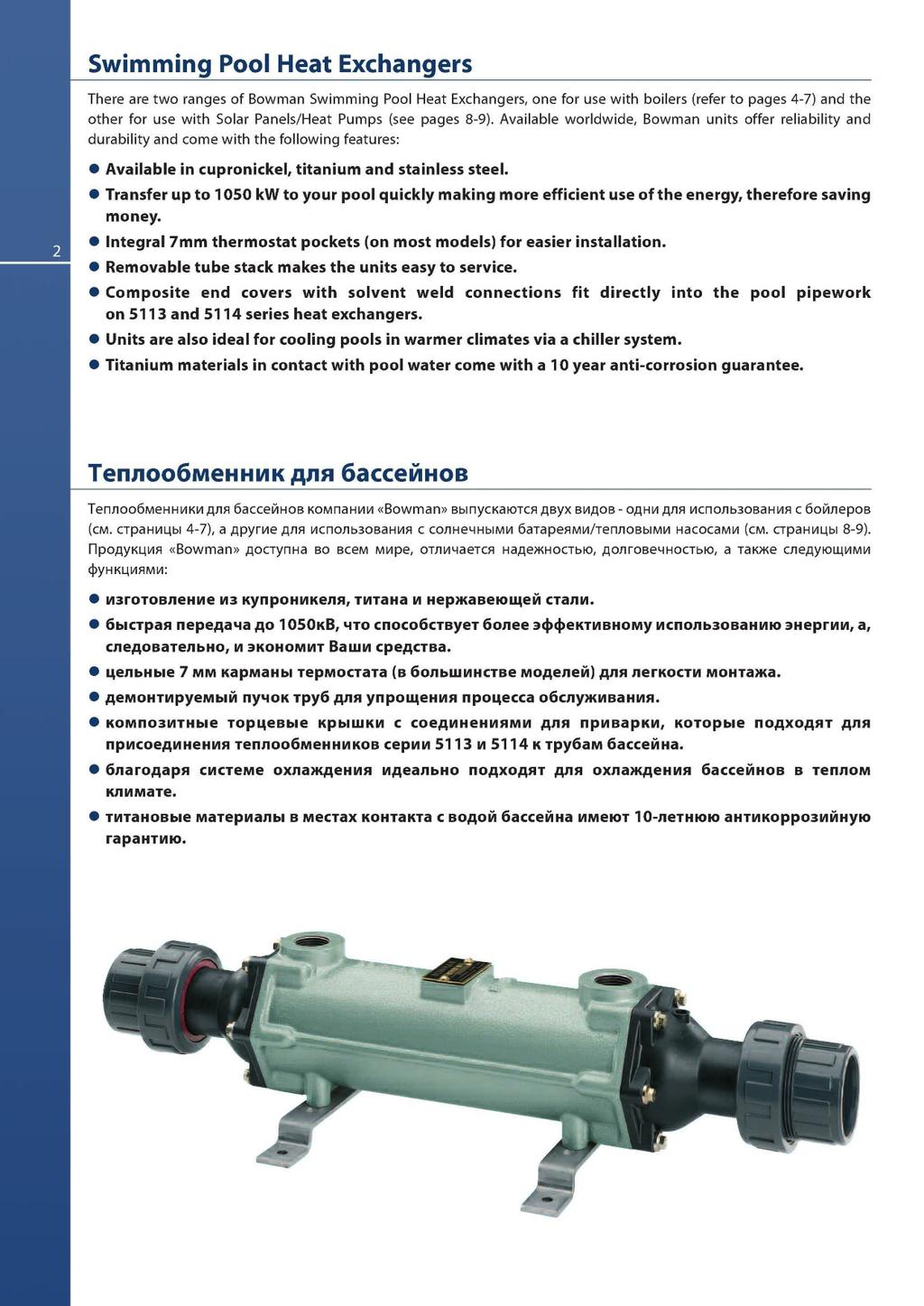

2 Basenowe wymienniki ciepła Firma Bowman oferuje dwa rodzaje basenowych wymienników ciepła: do stosowania z kotłami (patrz str. 4 7) oraz do stosowania z panelami słonecznymi/pompami ciepła (patrz str. 8 9). Używane na całym świecie urządzenia firmy Bowman gwarantują niezawodność i trwałość, oferując następujące właściwości: Konstrukcja z miedzioniklu, tytanu lub stali nierdzewnej. Szybki transfer do 1050 kw energii do basenu efektywne wykorzystania energii, a co za tym idzie, oszczędność pieniędzy. Zintegrowane 7 milimetrowe gniazda termostatu (w przypadku większości modeli) ułatwiające montaż. Wyjmowalna wiązka upraszcza serwisowanie urządzeń. Kompozytowe pokrywy krańcowe ze złączami spawanymi na bazie rozpuszczalnika pasują idealnie do systemu rur basenowych w przypadku wymienników ciepła z serii 5113 i Dzięki agregatowi chłodniczemu urządzenia te nadają się doskonale także do chłodzenia basenów w cieplejszym klimacie. Materiały tytanowe będące w kontakcie z wodą basenową objęte są 10 letnią gwarancją antykorozyjną.

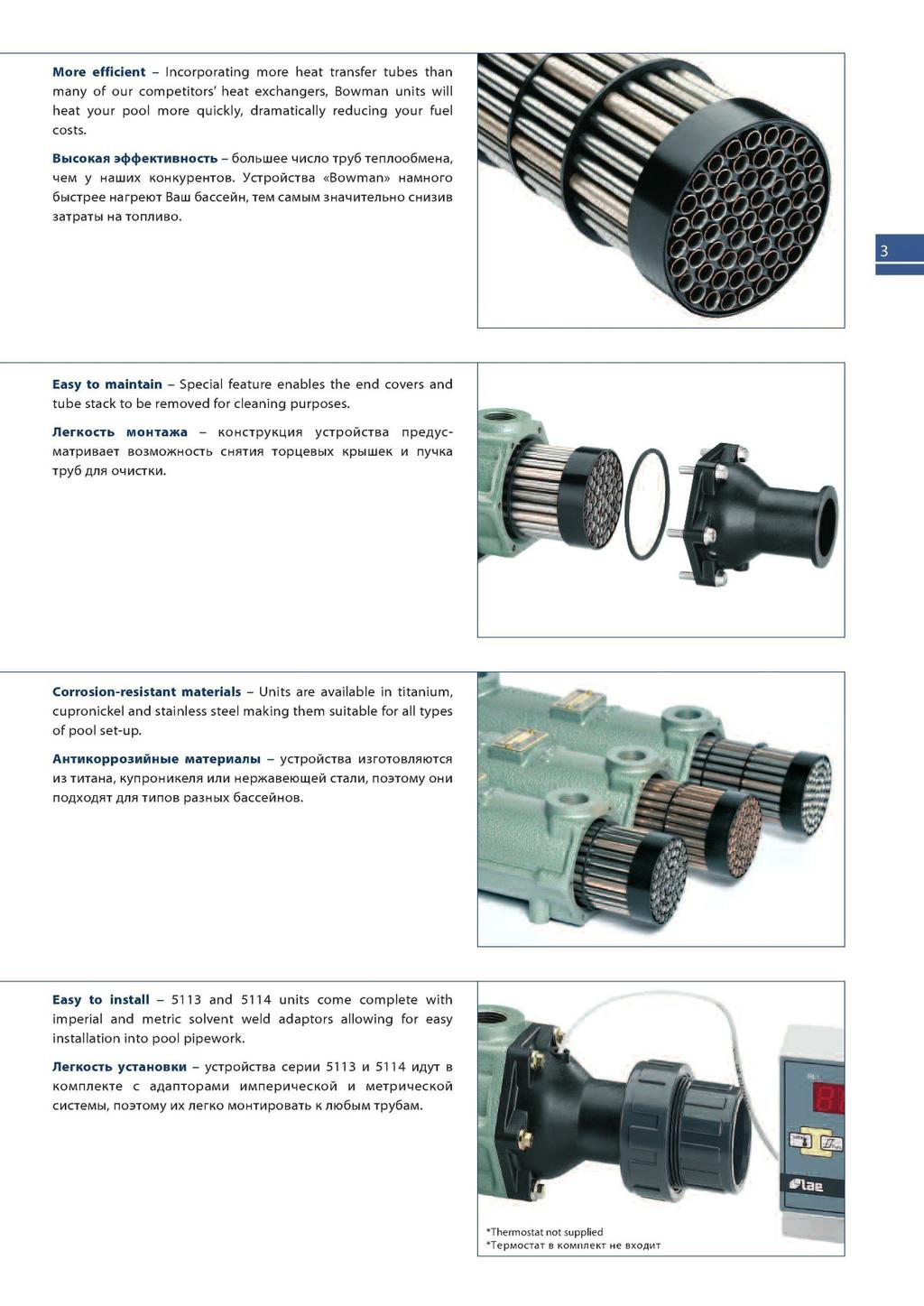

3 Bardziej wydajne Dzięki zastosowaniu większej liczby rur grzewczych, dających nam przewagę nad rozwiązaniami konkurencji, urządzenia firmy Bowman ogrzewają basen znacznie szybciej, co przekłada się na wymierne oszczędności paliwa. Łatwe w konserwacji Dzięki specjalnemu elementowi możliwe jest zdjęcie pokryw krańcowych i wyjęcie wiązki rur w celu wyczyszczenia. Materiały odporne na korozję Urządzenia dostępne są w wersjach z tytanu, miedzioniklu lub stali nierdzewnej, co czyni je odpowiednimi do wszystkich rodzajów konfiguracji basenowych. Łatwe w montażu Modele 5113 i 5114 wyposażone są w złączki spawane na bazie rozpuszczalnika, w rozmiarach wyrażonych w jednostkach imperialnych oraz metrycznych, ułatwiające połączenie z systemem rur basenowych. *Termostat nie jest częścią zestawu

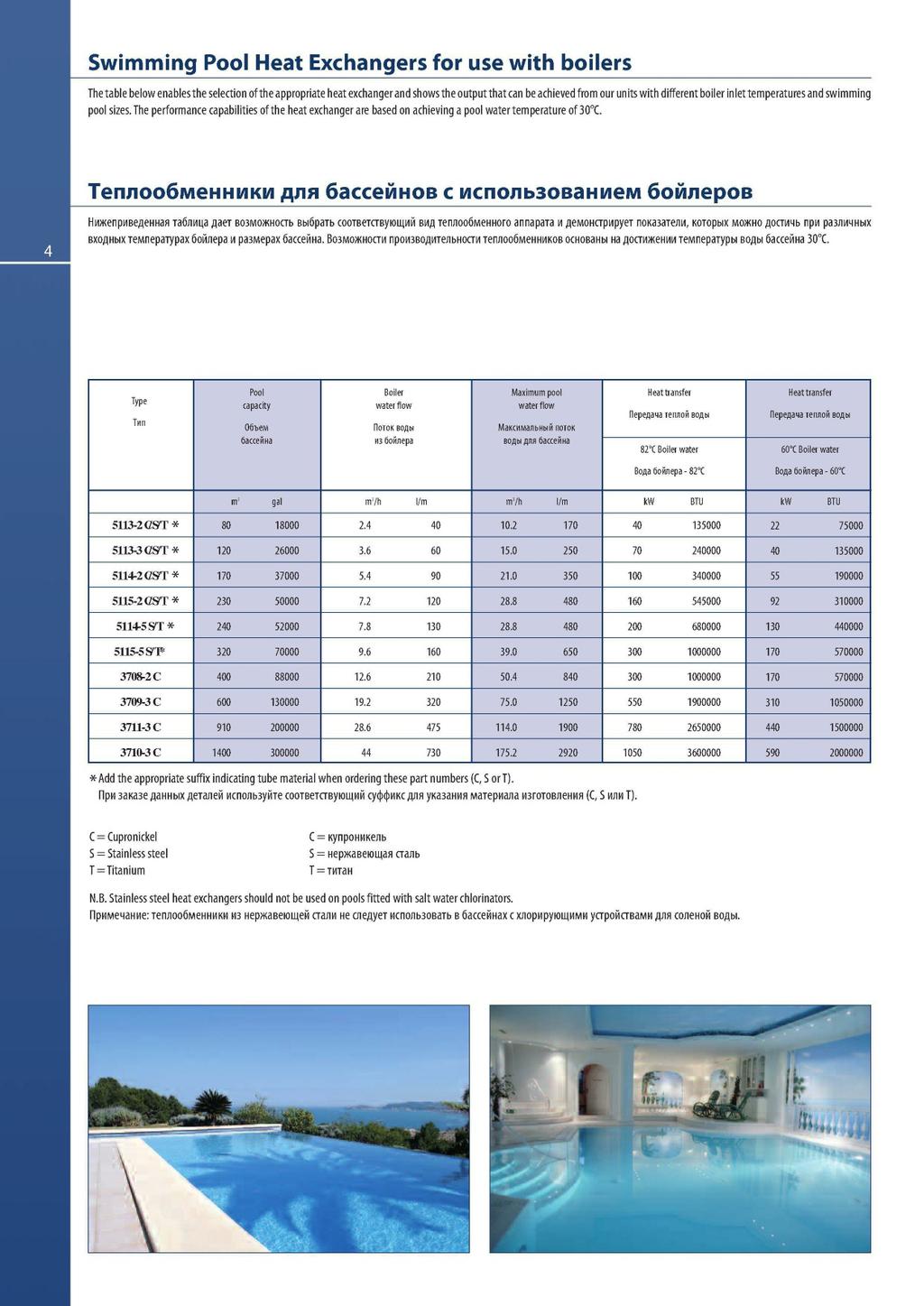

4 Basenowe wymienniki ciepła Poniższa tabela ma na celu ułatwienie wyboru odpowiedniego wymiennika ciepła, prezentując wydajność, jaką można uzyskać, korzystając z naszych urządzeń, przy uwzględnieniu różnych temperatur na wlocie kotła i rozmiarów basenów. Do pomiaru możliwości eksploatacyjnych wymiennika ciepła przyjęto osiągnięcie temperatury wody basenowej o wartości 30 C. Type Typ Typ Pool capacity Pojemność basenu Pojemn ość basenu Boiler water flow Natężenie przepływu wody w kotle Max. Pool water flow Maksymalne natężenie przepływu wody w basenie Heat transfer Ciepło oddane 82 C boiler water 82 C Temperatura wody w kotle Heat transfer Ciepło oddane 60 C boiler water 60 C Temperatura wody w kotle m 3 m 3 /h l/m m 3 /h l/m kw kw C/S/T* 80 2, , C/S/T* 120 3, , C/S/T* 170 5, , C/S/T* 230 7, , S/T* 240 7, , S/T* 320 9, , C , , C , , C , , C , Przy składaniu zamówień prosimy o dodawanie do numerów części odpowiedniego przyrostka oznaczającego materiał rury (C, S lub T). miedzionikiel stal nierdzewna tytan Uwaga: Wymienników ciepła ze stali nierdzewnej nie należy stosować w przypadku basenów wyposażonych w chloratory na wodę morską lub basenów z wodą morską.

5 455 całościowo 455 Overall Thermostat pocket (Ø7 x 40) Gniazdo termostatu (Ø7 x 40) 140 crs 140 od osi do osi 104 od osi do osi Thermostat pocket (Ø7 x 40) Gniazdo termostatu (Ø7 x 40) 545 całościowo 545 Overall 226 crs 226 od osi do osi 190 od osi do osi 570 całościowo 570 Overall Thermostat pocket (Ø7 x 52) Gniazdo termostatu (Ø7 x 52) 202 crs 202 od osi do osi 190 od osi do osi Thermostat pocket (Ø7 x 52) Gniazdo termostatu (Ø7 x 52) 942 całościowo 942 Overall 574 crs 574 od osi do osi 434 od osi do osi Wszystkie wymiary w mm.

6 470 całościowo 470 Overall 294 crs 294 od osi do osi Thermostat pocket (Ø7 x 50) Gniazdo termostatu (Ø7 x 50) 190 od osi do osi Wylot wody w panelu słonecznym Wlot wody w panelu słonecznym 922 całościowo 922 Overall Thermostat pocket (Ø7 x 50) Gniazdo termostatu (Ø7 x 50) 746 crs 746 od osi do osi 642 od osi do osi 532 całościowo 532 Overall 272 crs 272 od osi do osi 4 otwory x Ø od osi do osi 120 od osi do osi 704 całościowo 704 Overall 370 crs 370 od osi do osi 4 otwory x Ø od osi do osi 120 od osi do osi Wszystkie wymiary w mm.

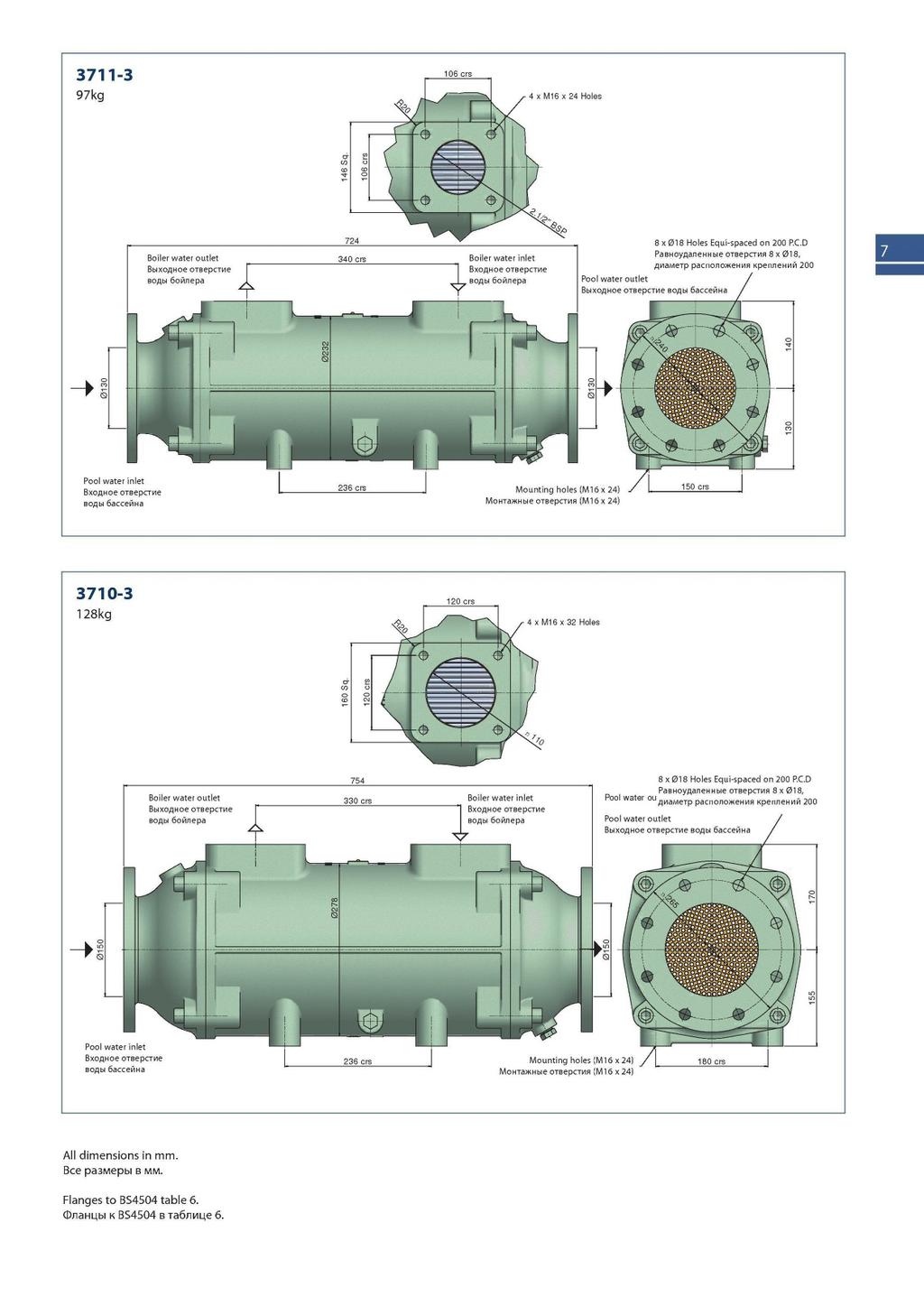

7 4 x M16 x 24 Otworów 724 całościowo 724 Overall 340 od osi do osi 8 otworów x Ø18 równo rozmieszczonych na 200 PCD (średnica koła podziałowego) 236 od osi do osi 150 od osi do osi 4 x M16 x 32 Otworów 754 całościowo 754 Overall 330 od osi do osi 8 otworów x Ø18 równo rozmieszczonych na 200 PCD (średnica koła podziałowego) 236 od osi do osi 180 od osi do osi Wszystkie wymiary w mm Kołnierze do BS4504 tabela 6 (DIN 2631)

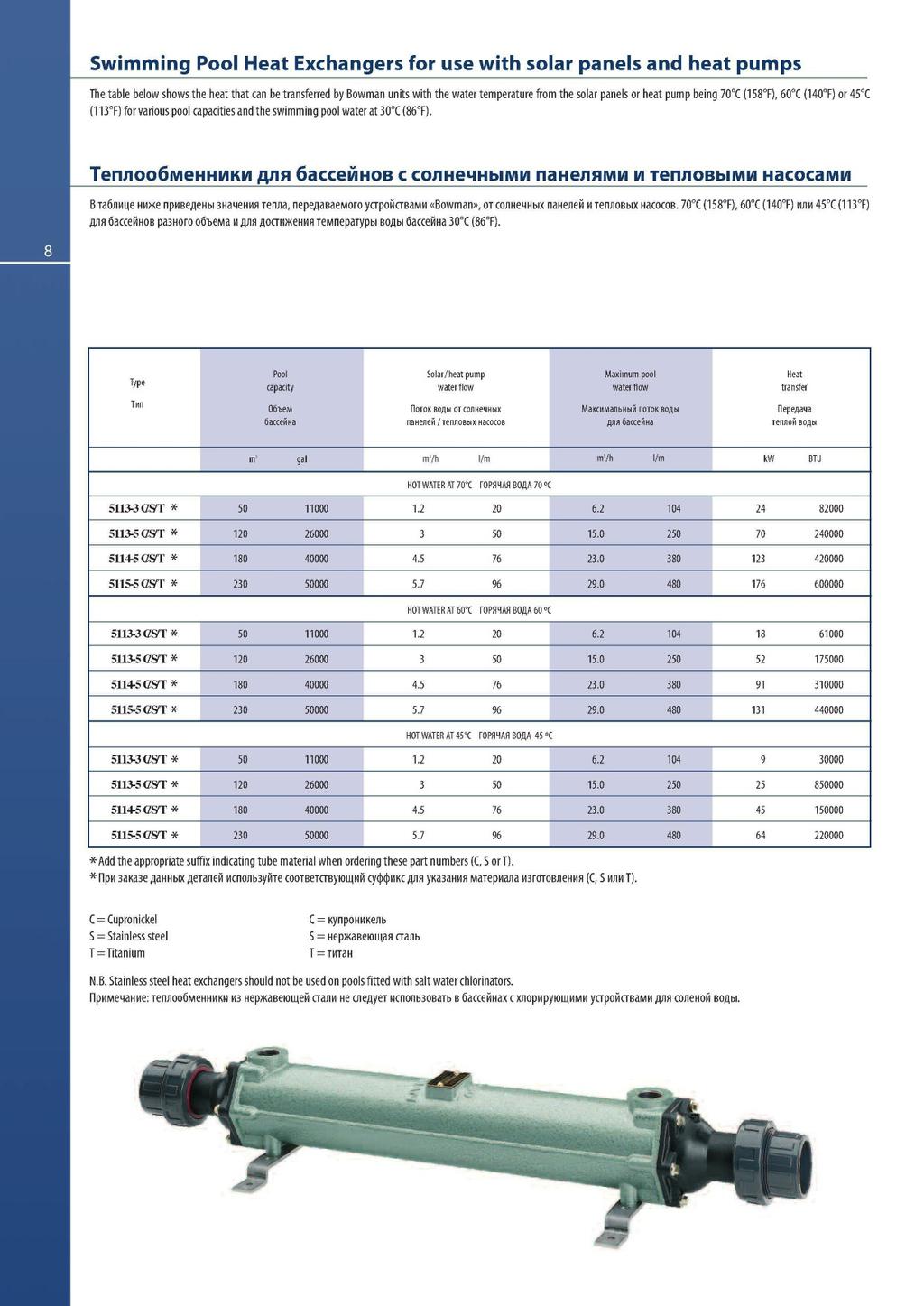

8 Basenowe wymienniki ciepła do stosowania z panelami słonecznymi i pompami ciepła Poniższa tabela prezentuje wydajność wymiany ciepła uzyskiwaną przez urządzenia firmy Bowman przy temperaturach wody 70 C, 60 C lub 45 C generowanych przez panele słoneczne lub pompy ciepła dla różnych wielkości basenu i temperaturze wody basenowej wynoszącej 30 C. Type Pool Capacity Solar/Heat pump Maximum pool water flow Heat Transfer Typ Pojemność basenu water flow Natężenie przepływu wody w panelu słonecznym/pompie ciepła Maksymalne natężenie przepływu wody w basenie Ciepło oddane m 3 m 3 /h l/m m 3 /h l/m kw HOT WATER AT 70 C TEMP. WODY CIEPŁEJ 70 C C/S/T* 50 1,2 20 6, C/S/T* , C/S/T* 180 4, , C/S/T* 230 5, , HOT WATER AT 60 C TEMP. WODY CIEPŁEJ 60 C C/S/T* 50 1,2 20 6, C/S/T* , C/S/T* 180 4, , C/S/T* 230 5, , HOT WATER AT 45 C TEMP. WODY CIEPŁEJ 45 C C/S/T* 50 1,2 20 6, C/S/T* , C/S/T* 180 4, , C/S/T* 230 5, , * Przy składaniu zamówień prosimy o dodawanie do numerów części odpowiedniego przyrostka oznaczającego materiał rury (C, S lub T). C = miedzionikiel S = stal nierdzewna T = tytan Uwaga: Wymienników ciepła ze stali nierdzewnej nie należy stosować w przypadku basenów wyposażonych w chloratory na wodą morską lub basenów z wodą morską.

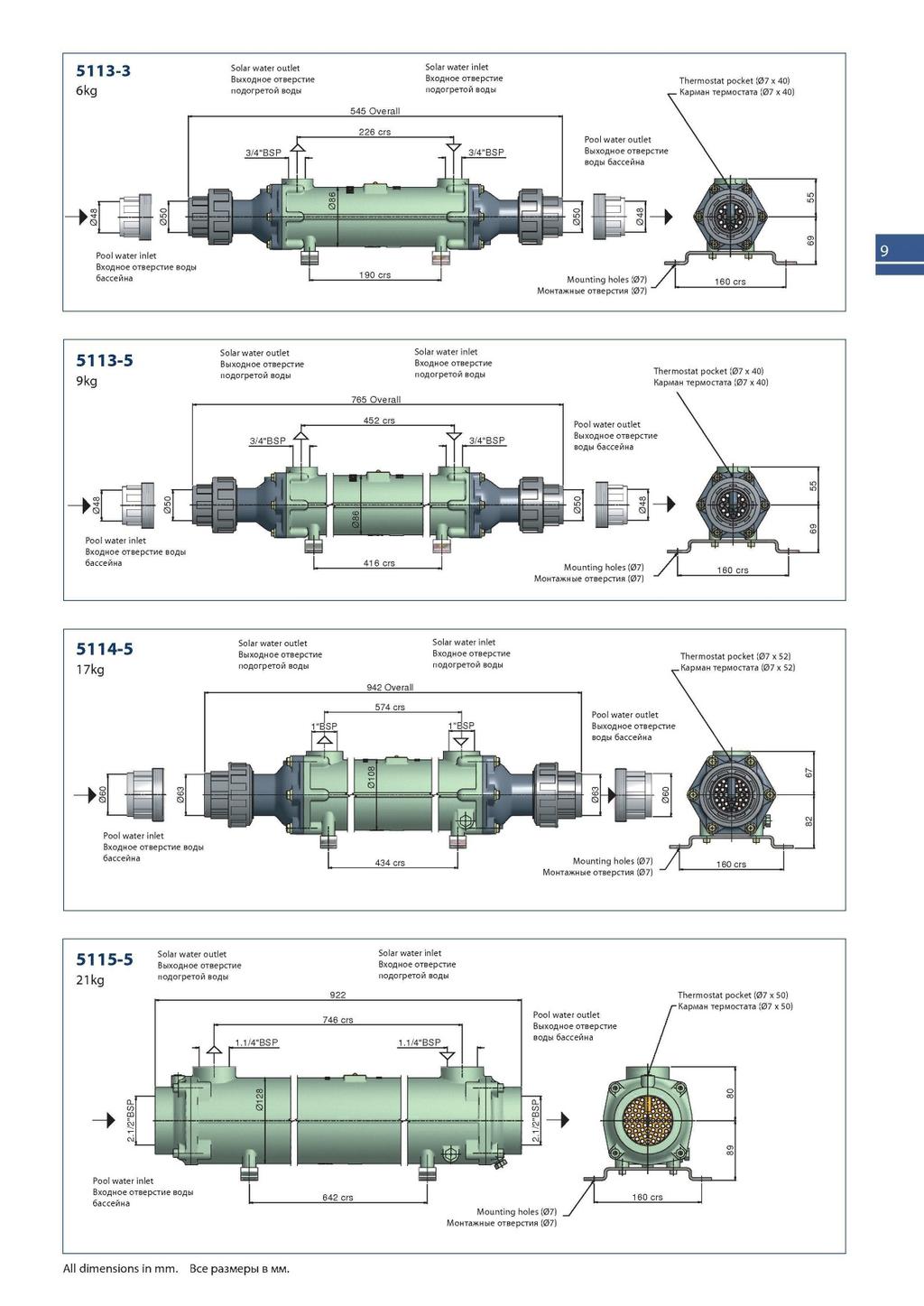

9 Wylot wody w panelu słonecznym 545 całościowo 545 Overall 226 crs 226 od osi do osi Wlot wody w panelu słonecznym Thermostat pocket (Ø7 x 40) Gniazdo termostatu (Ø7 x 40) 190 od osi do osi Wylot wody w panelu słonecznym Wlot wody w panelu słonecznym Thermostat pocket (Ø7 x 40) Gniazdo termostatu (Ø7 x 40) 765 całościowo 765 Overall 452 crs 452 od osi do osi 416 od osi do osi Wylot wody w panelu słonecznym Wlot wody w panelu słonecznym Thermostat pocket (Ø7 x 52) Gniazdo termostatu (Ø7 x 52) 942 całościowo 942 Overall 574 crs 574 od osi do osi 434 od osi do osi Wylot wody w panelu słonecznym Wlot wody w panelu słonecznym 922 całościowo 922 Overall 746 crs 746 od osi do osi Thermostat pocket (Ø7 x 50) Gniazdo termostatu (Ø7 x 50) 642 od osi do osi Wszystkie wymiary w mm.

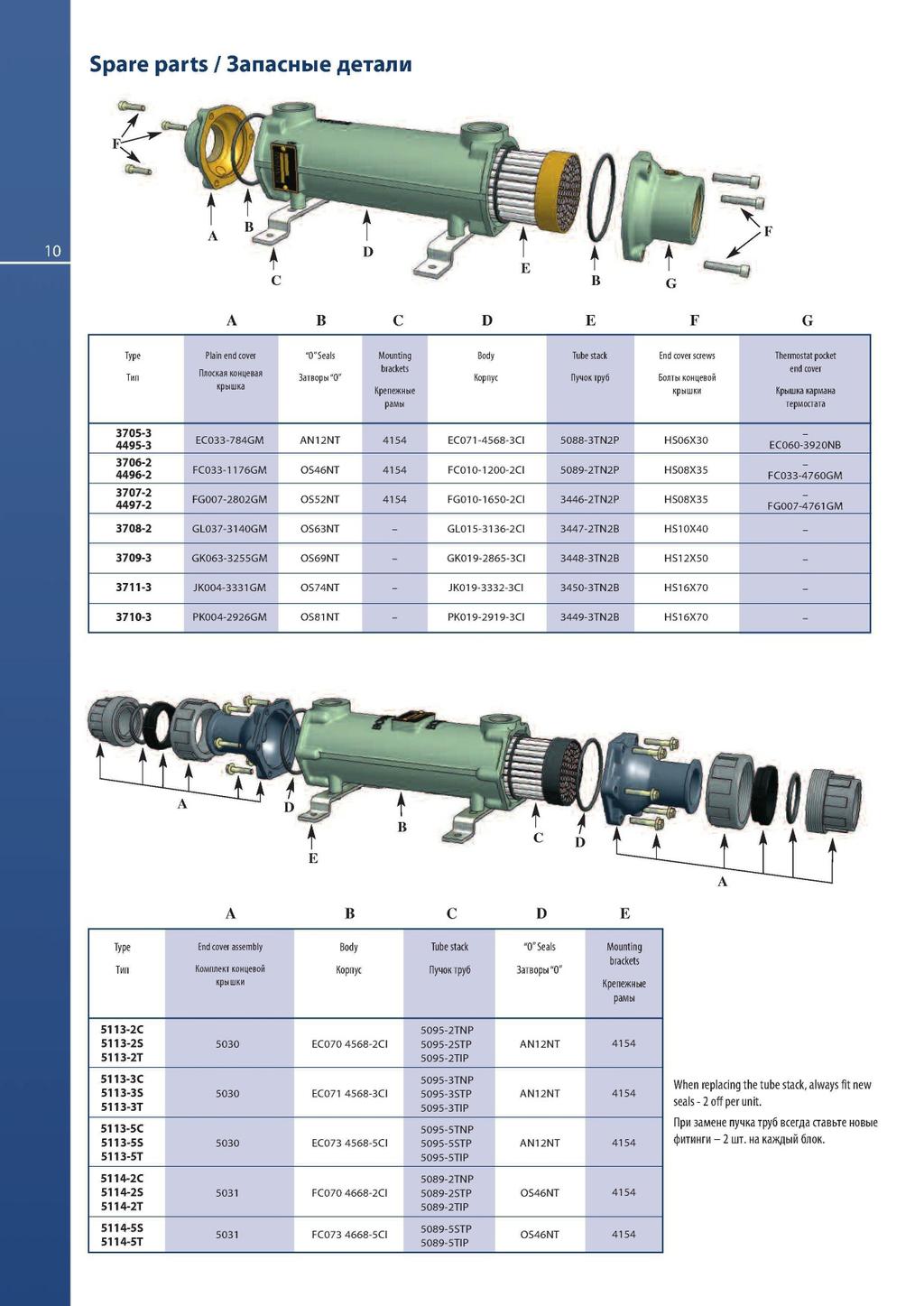

10 Części zamienne Type Typ Plain end cover Pokrywa krańcowa prosta O Seals Pierścienie uszczelniające typu O Mounting brackets Wsporniki montażowe Body Korpus Tube stack Wiązka rur End cover screws Śruby pokrywy krańcowej Thermostat pocket end cover Pokrywa krańcowa gniazda termostatu Type Typ End cover assembly Zespół pokrywy krańcowej Body Korpus Tube stack Wiązka rur O Seals Pierścienie uszczelniające typu O Mounting brackets Wsporniki montażowe W przypadku wymiany wiązki rur należy założyć nowe uszczelki (2 na urządzenie).

11 6 87 Montaż i konserwacja Wszystkie basenowe wymienniki ciepła firmy Bowman należy instalować zgodnie z Instrukcją montażu, obsługi i konserwacji dostępną na stronie internetowej firmy Bowman pod adresem Natężenie przepływu wody w basenie nie wolno przekraczać maksymalnego natężenia przepływu wody w basenie określonego w specyfikacji. Temperatura robocza temperatura wody grzewczej nie może przekraczać 200 C. Ciśnienie robocze maksymalne ciśnienie robocze po obu stronach wynosi 6 bary (87 psi). Montaż wymiennik ciepła można zamontować pionowo lub poziomo w sposób przedstawiony na poniższym rysunku. Montaż poziomy Montaż pionowy
