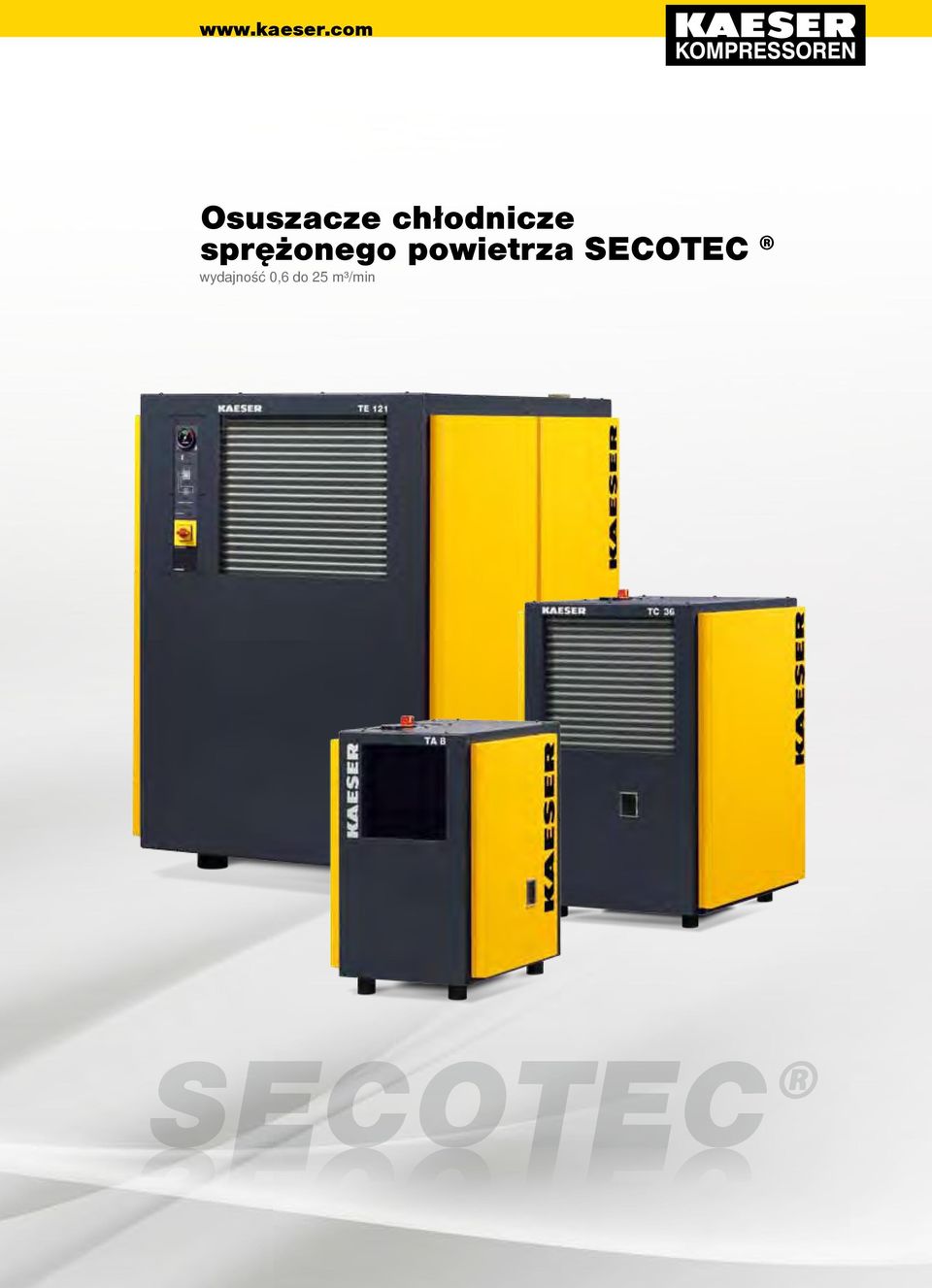

Osuszacze chłodnicze sprężonego powietrza SECOTEC wydajność 0,6 do 25 m³/min

Transkrypt

1 Osuszacze chłodnicze sprężonego powietrza SECOTEC wydajność 0,6 do 5 m³/min

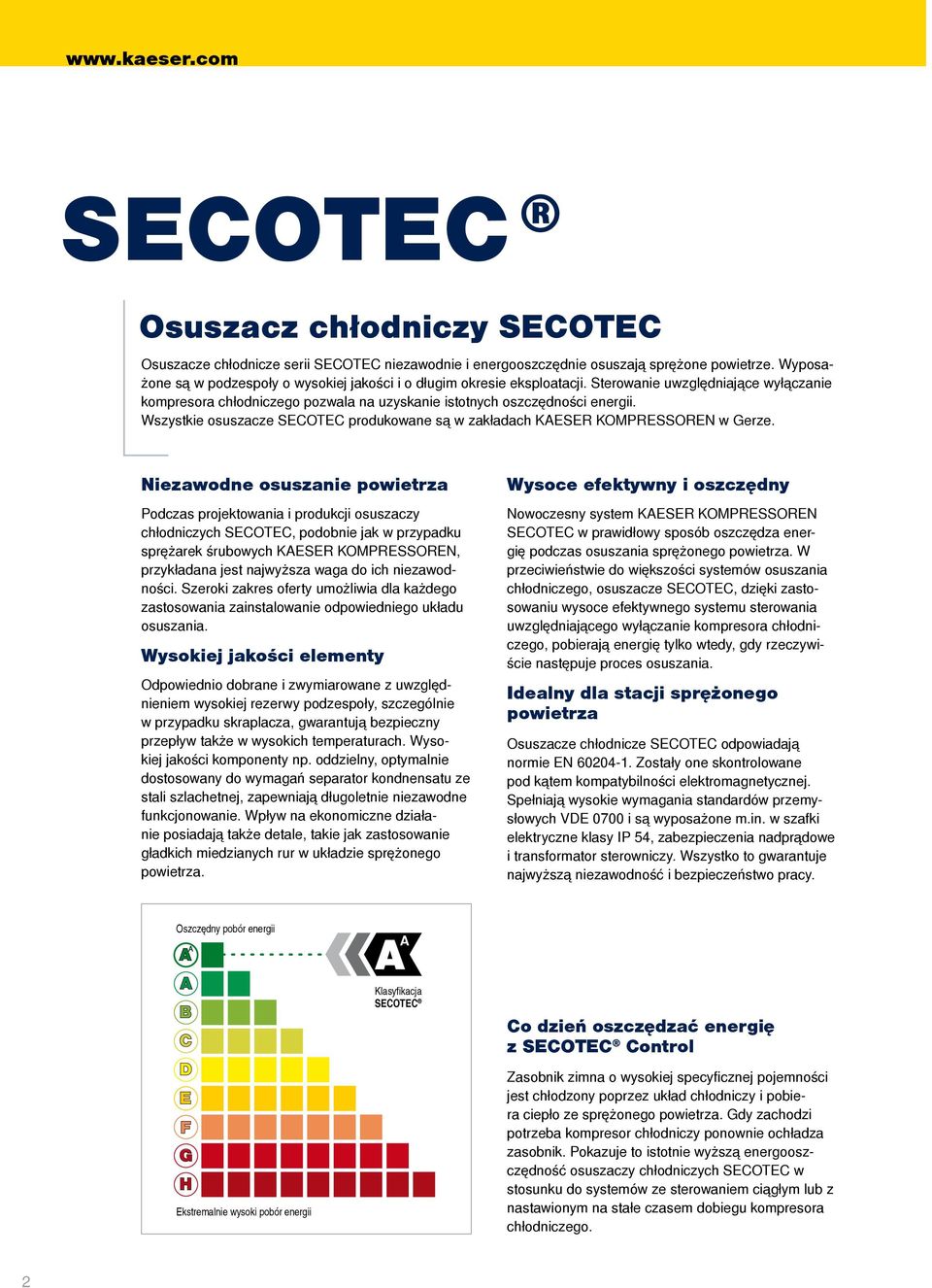

2 SECOTEC Osuszacz chłodniczy SECOTEC Osuszacze chłodnicze serii SECOTEC niezawodnie i energooszczędnie osuszają sprężone powietrze. Wyposażone są w podzespoły o wysokiej jakości i o długim okresie eksploatacji. Sterowanie uwzględniające wyłączanie kompresora chłodniczego pozwala na uzyskanie istotnych oszczędności energii. Wszystkie osuszacze SECOTEC produkowane są w zakładach KOMPRESSOREN w Gerze. Niezawodne osuszanie powietrza Podczas projektowania i produkcji osuszaczy chłodniczych SECOTEC, podobnie jak w padku sprężarek śrubowych KOMPRESSOREN, kładana jest najwyższa waga do ich niezawodności. Szeroki zakres oferty umożliwia dla każdego zastosowania zainstalowanie odpowiedniego układu osuszania. Wysokiej jakości elementy Odpowiednio dobrane i zwymiarowane z uwzględnieniem wysokiej rezerwy podzespoły, szczególnie w padku skraplacza, gwarantują bezpieczny przepływ także w wysokich temperaturach. Wysokiej jakości komponenty np. oddzielny, optymalnie dostosowany do wymagań separator kondnensatu ze stali szlachetnej, zapewniają długoletnie niezawodne funkcjonowanie. Wpływ na ekonomiczne działanie posiadają także detale, takie jak zastosowanie gładkich miedzianych rur w układzie sprężonego powietrza. Wysoce efektywny i oszczędny Nowoczesny system KOMPRESSOREN SECOTEC w prawidłowy sposób oszczędza energię podczas osuszania sprężonego powietrza. W przeciwieństwie do większości systemów osuszania chłodniczego, osuszacze SECOTEC, dzięki zastosowaniu wysoce efektywnego systemu sterowania uwzględniającego wyłączanie kompresora chłodniczego, pobierają energię tylko wtedy, gdy rzeczywiście następuje proces osuszania. Idealny dla stacji sprężonego powietrza Osuszacze chłodnicze SECOTEC odpowiadają normie EN Zostały one skontrolowane pod kątem kompatybilności elektromagnetycznej. Spełniają wysokie wymagania standardów przemysłowych VDE 0700 i są wyposażone m.in. w szafki elektryczne klasy IP 5, zabezpieczenia nadprądowe i transformator sterowniczy. Wszystko to gwarantuje najwyższą niezawodność i bezpieczeństwo pracy. Oszczędny pobór energii A A B C C D E E F G H Ekstremalnie wysoki pobór energii A Klasyfikacja SECOTEC Co dzień oszczędzać energię z SECOTEC Control Zasobnik zimna o wysokiej specyficznej pojemności jest chłodzony poprzez układ chłodniczy i pobiera ciepło ze sprężonego powietrza. Gdy zachodzi potrzeba kompresor chłodniczy ponownie ochładza zasobnik. Pokazuje to istotnie wyższą energooszczędność osuszaczy chłodniczych SECOTEC w stosunku do systemów ze sterowaniem ciągłym lub z nastawionym na stałe czasem dobiegu kompresora chłodniczego.

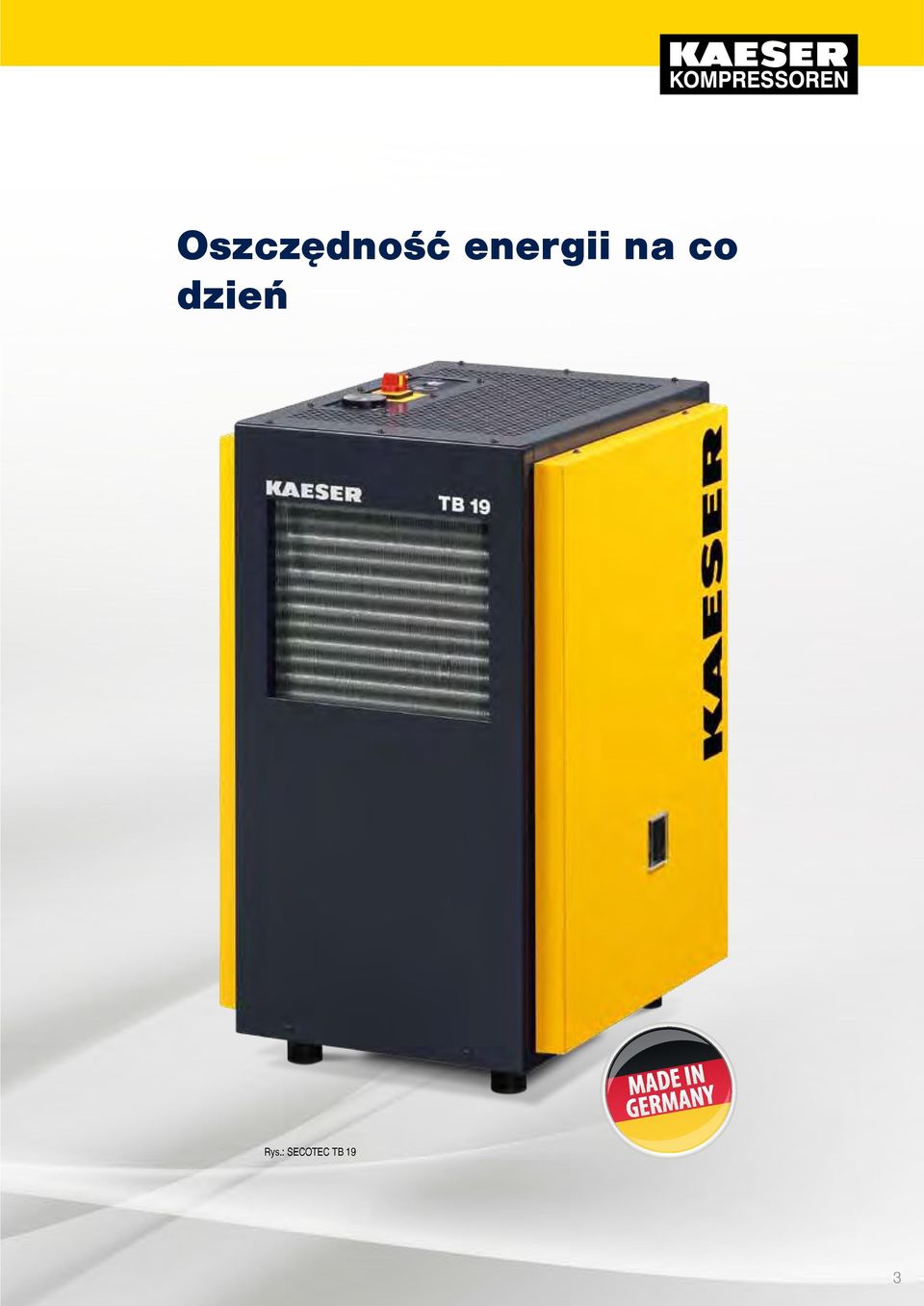

3 Oszczędność energii na co dzień Rys.: SECOTEC TB 9

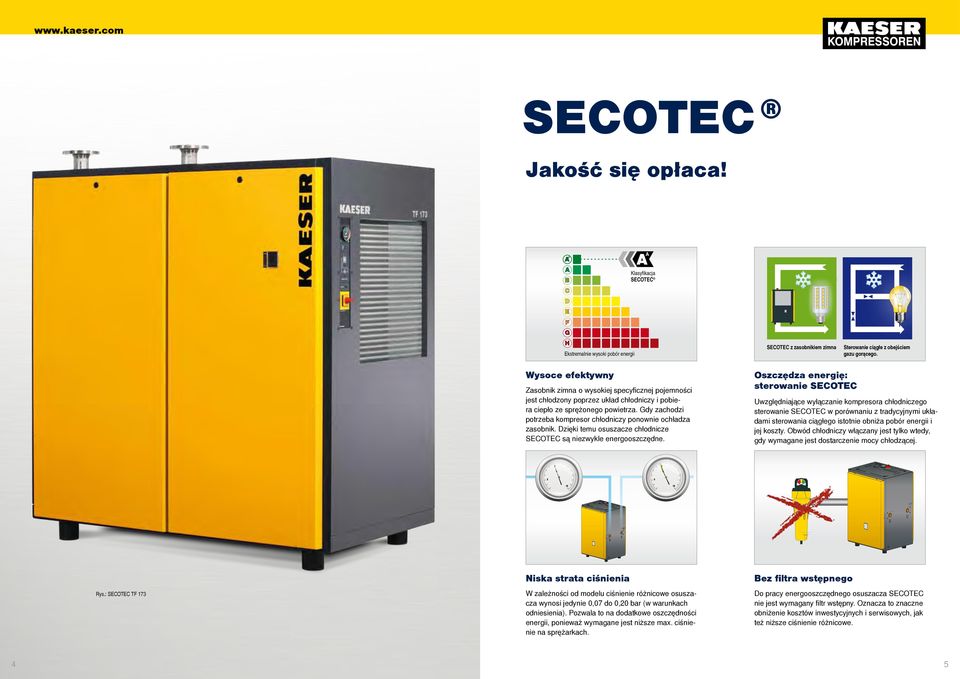

4 SECOTEC Jakość się opłaca! A A B C D E F G H C E Ekstremalnie wysoki pobór energii A Klasyfikacja SECOTEC SECOTEC z zasobnikiem zimna Sterowanie ciągłe z obejściem gazu gorącego. Wysoce efektywny Zasobnik zimna o wysokiej specyficznej pojemności jest chłodzony poprzez układ chłodniczy i pobiera ciepło ze sprężonego powietrza. Gdy zachodzi potrzeba kompresor chłodniczy ponownie ochładza zasobnik. Dzięki temu osuszacze chłodnicze SECOTEC są niezwykle energooszczędne. Oszczędza energię: sterowanie SECOTEC Uwzględniające wyłączanie kompresora chłodniczego sterowanie SECOTEC w porównaniu z tradycyjnymi układami sterowania ciągłego istotnie obniża pobór energii i jej koszty. Obwód chłodniczy włączany jest tylko wtedy, gdy wymagane jest dostarczenie mocy chłodzącej. Rys.: SECOTEC TF 7 Niska strata ciśnienia W zależności od modelu ciśnienie różnicowe osuszacza wynosi jedynie 0,07 do 0,0 bar (w warunkach odniesienia). Pozwala to na dodatkowe oszczędności energii, ponieważ wymagane jest niższe max. ciśnienie na sprężarkach. Bez filtra wstępnego Do pracy energooszczędnego osuszacza SECOTEC nie jest wymagany filtr wstępny. Oznacza to znaczne obniżenie kosztów inwestycyjnych i serwisowych, jak też niższe ciśnienie różnicowe. 5

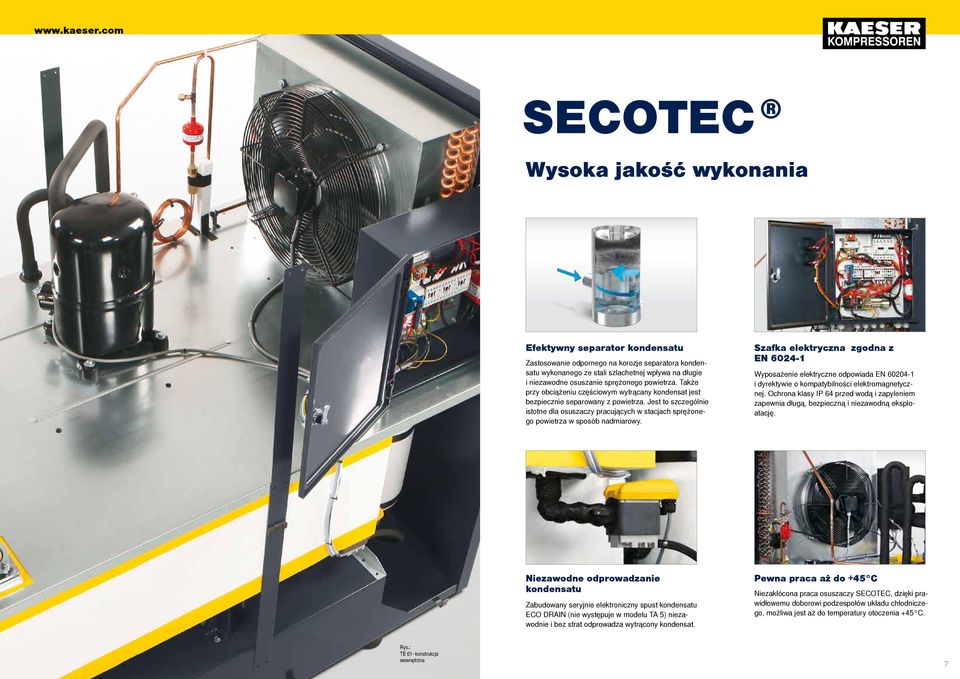

5 SECOTEC Wysoka jakość wykonania Efektywny separator kondensatu Zastosowanie odpornego na korozje separatora kondensatu wykonanego ze stali szlachetnej wpływa na długie i niezawodne osuszanie sprężonego powietrza. Także obciążeniu częściowym wytrącany kondensat jest bezpiecznie separowany z powietrza. Jest to szczególnie istotne dla osuszaczy pracujących w stacjach sprężonego powietrza w sposób nadmiarowy. Szafka elektryczna zgodna z EN 60- Wyposażenie elektryczne odpowiada EN 600- i dyrektywie o kompatybilności elektromagnetycznej. Ochrona klasy IP 6 przed wodą i zapyleniem zapewnia długą, bezpieczną i niezawodną eksploatację. Niezawodne odprowadzanie kondensatu Zabudowany seryjnie elektroniczny spust kondensatu ECO DRAIN (nie występuje w modelu TA 5) niezawodnie i bez strat odprowadza wytrącony kondensat. Pewna praca aż do +5 C Niezakłócona praca osuszaczy SECOTEC, dzięki prawidłowemu doborowi podzespołów układu chłodniczego, możliwa jest aż do temperatury otoczenia +5 C. 6 Rys.: TE 6- konstrukcja wewnętrzna 7

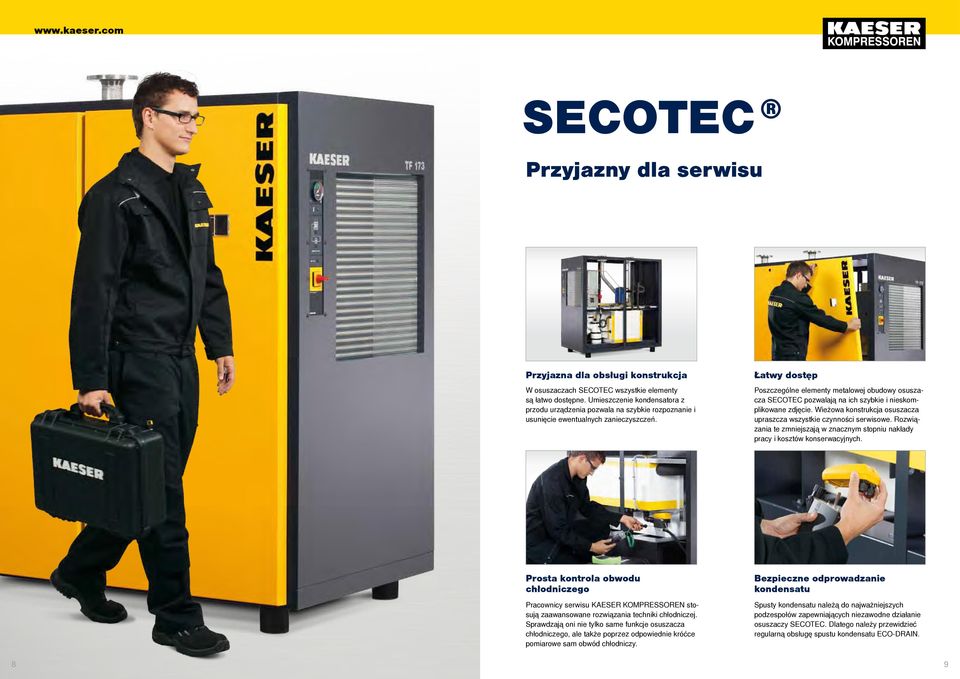

6 SECOTEC Przyjazny dla serwisu Przyjazna dla obsługi konstrukcja W osuszaczach SECOTEC wszystkie elementy są łatwo dostępne. Umieszczenie kondensatora z przodu urządzenia pozwala na szybkie rozpoznanie i usunięcie ewentualnych zanieczyszczeń. Łatwy dostęp Poszczególne elementy metalowej obudowy osuszacza SECOTEC pozwalają na ich szybkie i nieskomplikowane zdjęcie. Wieżowa konstrukcja osuszacza upraszcza wszystkie czynności serwisowe. Rozwiązania te zmniejszają w znacznym stopniu nakłady pracy i kosztów konserwacyjnych. Prosta kontrola obwodu chłodniczego Pracownicy serwisu KOMPRESSOREN stosują zaawansowane rozwiązania techniki chłodniczej. Sprawdzają oni nie tylko same funkcje osuszacza chłodniczego, ale także poprzez odpowiednie króćce pomiarowe sam obwód chłodniczy. Bezpieczne odprowadzanie kondensatu Spusty kondensatu należą do najważniejszych podzespołów zapewniających niezawodne działanie osuszaczy SECOTEC. Dlatego należy przewidzieć regularną obsługę spustu kondensatu ECO-DRAIN. 8 9

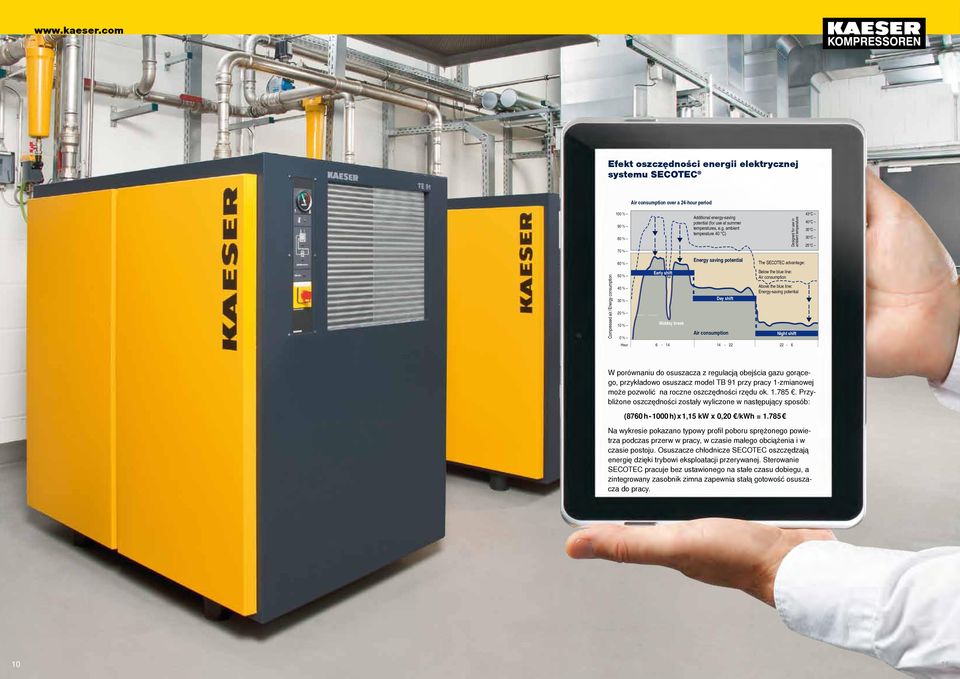

7 Efekt oszczędności energii elektrycznej systemu SECOTEC Air consumption over a -hour period Compressed air / Energy consumption 00 % 90 % 80 % 70 % 60 % 50 % 0 % 0 % 0 % 0 % 0 % Hour Early shift Midday break Additional energy-saving potential (for use at summer temperatures, e.g. ambient temperature 0 C) Energy saving potential Day shift Air consumption Designed for use in ambient temperature The SECOTEC advantage: Below the blue line: Air consumption Above the blue line: Energy-saving potential Night shift C 0 C 5 C 0 C 5 C W porównaniu do osuszacza z regulacją obejścia gazu gorącego, kładowo osuszacz model TB 9 pracy -zmianowej może pozwolić na roczne oszczędności rzędu ok Przybliżone oszczędności zostały wyliczone w następujący sposób: (8760 h h) x,5 kw x 0,0 /kwh =.785 Na wykresie pokazano typowy profil poboru sprężonego powietrza podczas przerw w pracy, w czasie małego obciążenia i w czasie postoju. Osuszacze chłodnicze SECOTEC oszczędzają energię dzięki trybowi eksploatacji przerywanej. Sterowanie SECOTEC pracuje bez ustawionego na stałe czasu dobiegu, a zintegrowany zasobnik zimna zapewnia stałą gotowość osuszacza do pracy. 0

8 Wyposażenie Konstrukcja Konstrukcja wieżowa ze zdejmowanymi ściankami, proszkowe pokrycia elementów osłonowych, wewnętrzne elementy obudowy ocynkowane; wszystkie zastosowane materiały bez HCFC; wszystkie zimne elementy z izolacją termiczną; zintegrowana szafka IP 5, wymiennik powietrze/ powietrze (od TA 5), system sepatacji kondensatu, automatyczny spust kondensatu, dostawa w stanie napełnionym olejem i medium chłodniczym. Panel obsługowy Wskaźnik punktu rosy, wyłącznik główny/awaryjny, kontrolki LED zasobnik zimna aktywny i kompresor chłodniczy zał. ; od serii TE kontrolka LED wysoki punkt rosy i zakłócenie ECO-DRAIN ; od serii TF dwa liczniki czasu pracy. Obieg chłodniczy Hermetycznie zamknięty obwód chłodniczy z dużymi powierzchniami wymienników ciepła i zaworami serwisowymi; sterowanie przerywane SECOTEC z zasobnikiem zimna i automatyczną regulacją punktu rosy. Konstrukcja Przykład: Seria TE wymiennik ciepła powietrze/powietrze wymiennik ciepła powietrze/medium chłodnicze z zasobnikiem zimna separator kondensatu spust kondensatu ECO-DRAIN kompresor chłodniczy skraplacz kapilara filtr osuszający przełącznik wysokiego ciśnienia przełącznik niskiego ciśnienia presostat wentylatora wskaźnik ciśn. punktu rosy wylot/wylot sprężonego powietrza

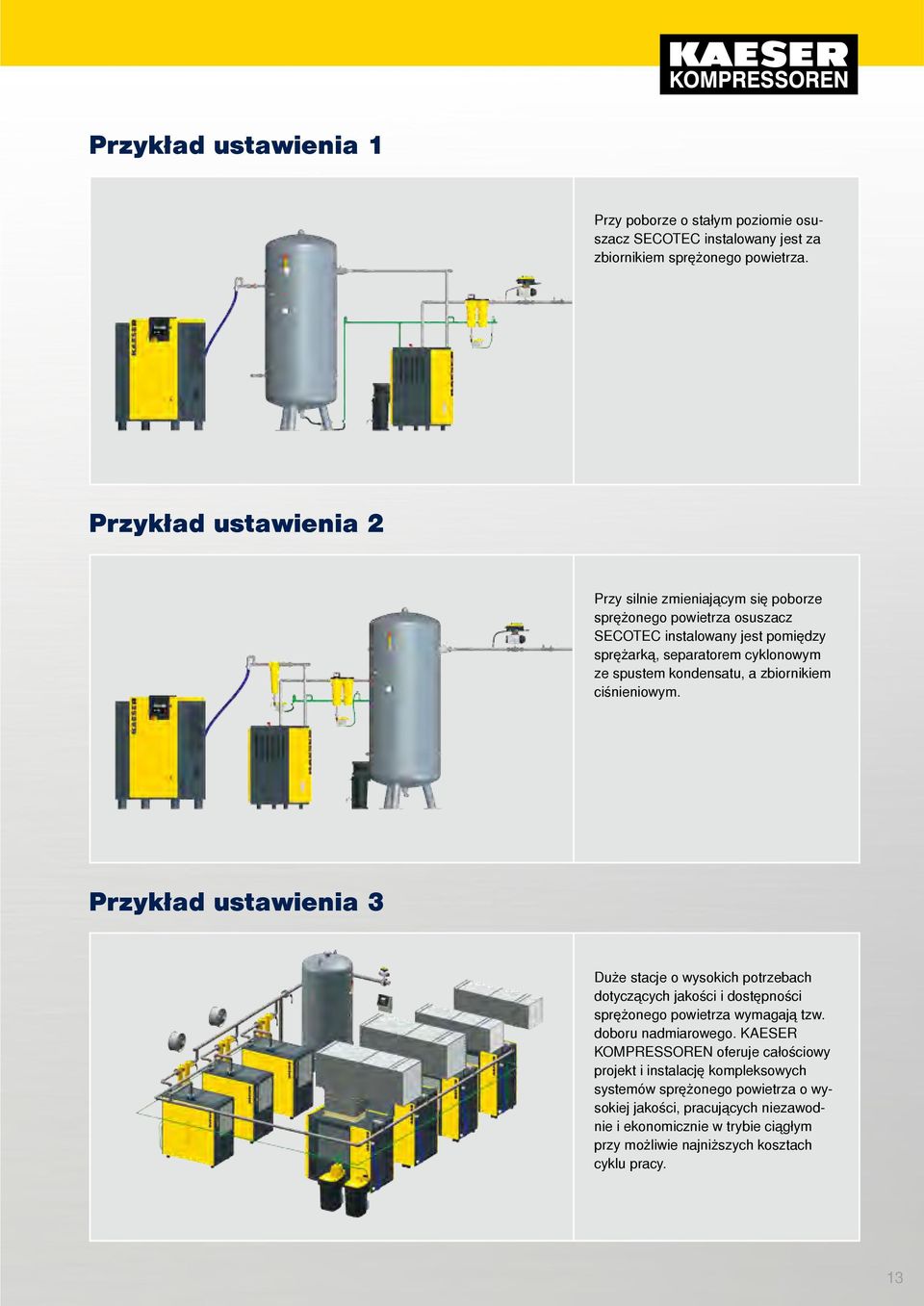

9 Przykład ustawienia Przy poborze o stałym poziomie osuszacz SECOTEC instalowany jest za zbiornikiem sprężonego powietrza. Przykład ustawienia Przy silnie zmieniającym się poborze sprężonego powietrza osuszacz SECOTEC instalowany jest pomiędzy sprężarką, separatorem cyklonowym ze spustem kondensatu, a zbiornikiem ciśnieniowym. Przykład ustawienia Duże stacje o wysokich potrzebach dotyczących jakości i dostępności sprężonego powietrza wymagają tzw. doboru nadmiarowego. KOMPRESSOREN oferuje całościowy projekt i instalację kompleksowych systemów sprężonego powietrza o wysokiej jakości, pracujących niezawodnie i ekonomicznie w trybie ciągłym możliwie najniższych kosztach cyklu pracy.

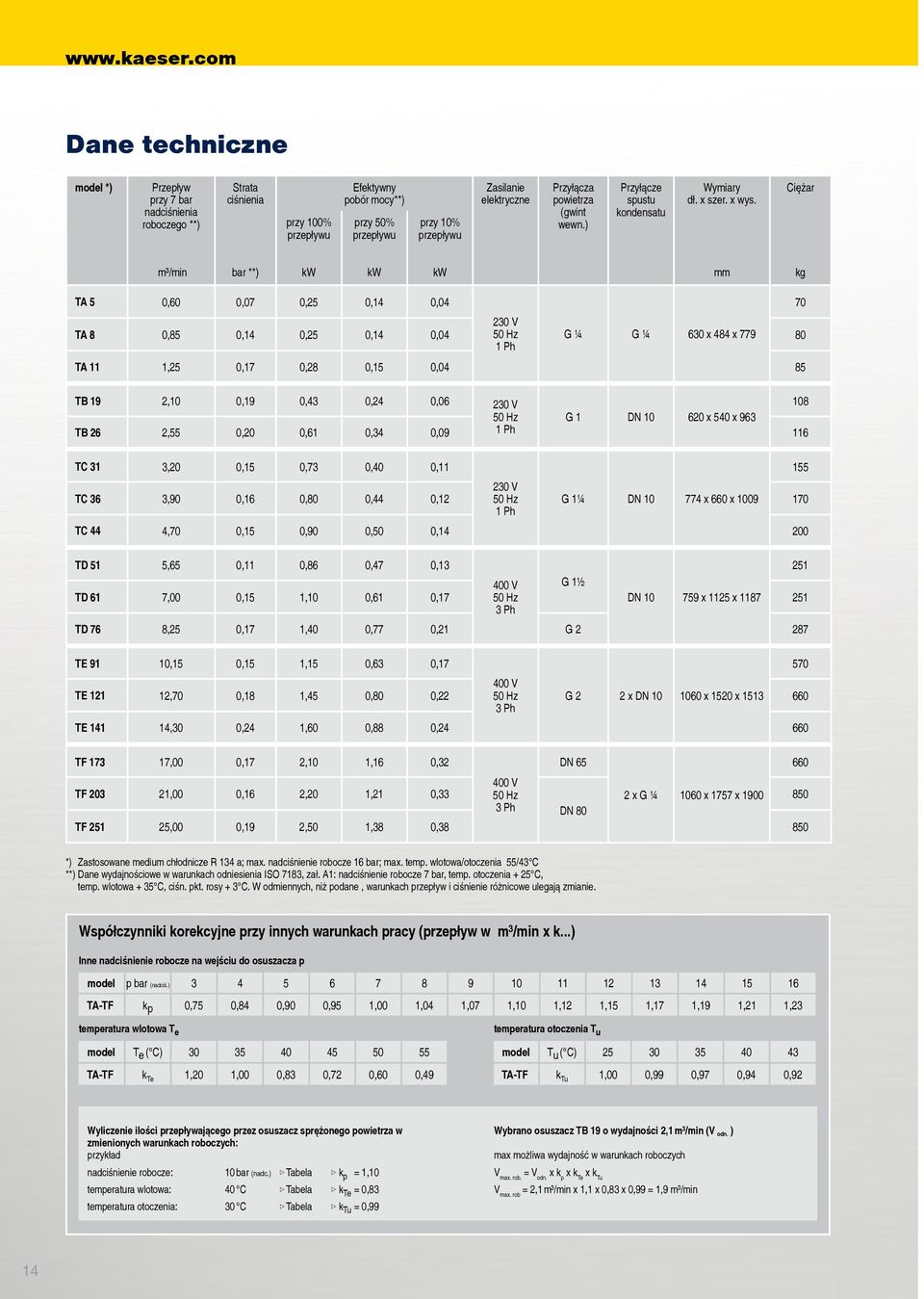

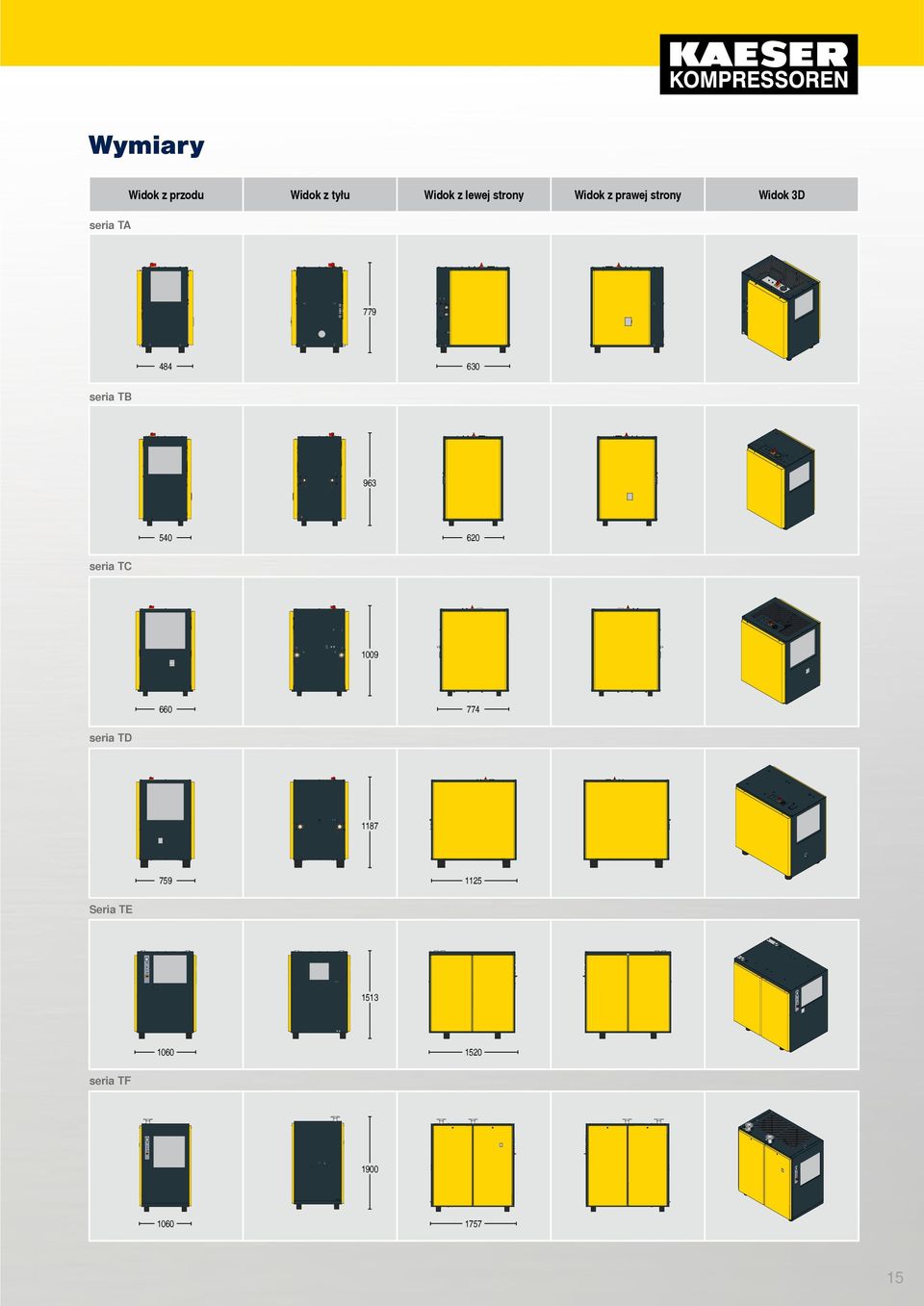

10 Dane techniczne Modell *)*) model Przepływ bei 77bar bar Betriebsnadciśnienia überdruck **) roboczego DruckStrata verlust ciśnienia m³/min 0,60 TA 5 Wymiary effektive Efektywny Leistungsaufnahme pobór mocy**) **) 00% bei 00% przepływu 50% bei 50% przepływu 0% bei 0% przepływu bar **) kw kw kw 0,07 0,5 0, 0,0 TA 8 0,85 0, 0,5 0, 0,0 TA,5 0,7 0,8 0,5 0,0 TB 9,0 0,9 0, 0, 0,06 TB 6,55 0,0 0,6 0, 0,09 TC,0 0,5 0,7 0,0 0, TC 6,90 0,6 0,80 0, 0, TC,70 0,5 0,90 0,50 0, TD 5 5,65 0, 0,86 0,7 0, TD 6 7,00 0,5,0 0,6 0,7 TD 76 8,5 0,7,0 0,77 0, TE 9 0,5 0,5,5 0,6 0,7 TE,70 0,8,5 0,80 0, TE,0 0,,60 0,88 0, TF 7 7,00 0,7,0,6 0, TF 0,00 TF 5 0,6 5,00,0 0,9,,50 ElektZasilanie rische elektryczne Versorgung Przyłącze Anschluss spustu Kondensatkondensatu ablass Wymiary Abmessungen dł. xbszer. x T xxhwys. Ciężar Gewicht Widok z przodu G¼ G¼ 60 x 8 x 779 Widok D G Widok z prawej strony V Ph Widok z lewej strony kg 70 0 V Ph Widok z tyłu seria TA mm DN 0 60 seria TB 60 x 50 x V Ph 96 G ¼ DN 0 77 x x V Ph 50 seria TC DN x 5 x V Ph G x DN x 50 x 5 DN V Ph 60 G ½ G 0,,8 Przyłącza Anschluss powietrza Druckluft (gwint (Innenwewn.) gewinde) 77 seria TD xg¼ 060 x 757 x DN 80 0, *) Zastosowane medium chłodnicze R a; max. nadciśnienie robocze 6 bar; max. temp. wlotowa/otoczenia 55/ C **) Dane wydajnościowe w warunkach odniesienia ISO 78, zał. A: nadciśnienie robocze 7 bar, temp. otoczenia + 5 C, temp. wlotowa + 5 C, ciśn. pkt. rosy + C. W odmiennych, niż podane, warunkach przepływ i ciśnienie różnicowe ulegają zmianie Seria TE Współczynniki korekcyjne innych warunkach pracy (przepływ w m³/min x k...) Inne nadciśnienie robocze na wejściu do osuszacza p Modell bar(ü) model p pbar (nadciś.) TA-TF kp ,75 0,8 0,90 0,95,00,0,07,0,,5,7,9,, temperatura otoczenia Tu temperatura wlotowa Te Modell model Te ( C) ( C) Modell model Tu ( C) ( C) TA-TF kte,0,00 0,8 0,7 0,60 0,9 TA-TF ktu,00 0,99 0,97 0,9 0,9 Wyliczenie ilości przepływającego przez osuszacz sprężonego powietrza w zmienionych warunkach roboczych: kład 5 Tabela kte = 0,8 Vmax. rob =, m³/min x, x 0,8 x 0,99 =,9 m³/min Tabela ktu = 0,99 temperatura wlotowa: 0 C temperatura otoczenia: 0 C seria TF max możliwa wydajność w warunkach roboczych Vmax. rob. = Vodn. x kp x kte x ktu 0 bar (nadc.) Tabela 50 Wybrano osuszacz TB 9 o wydajności, m³/min (V odn. ) kp =,0 nadciśnienie robocze:

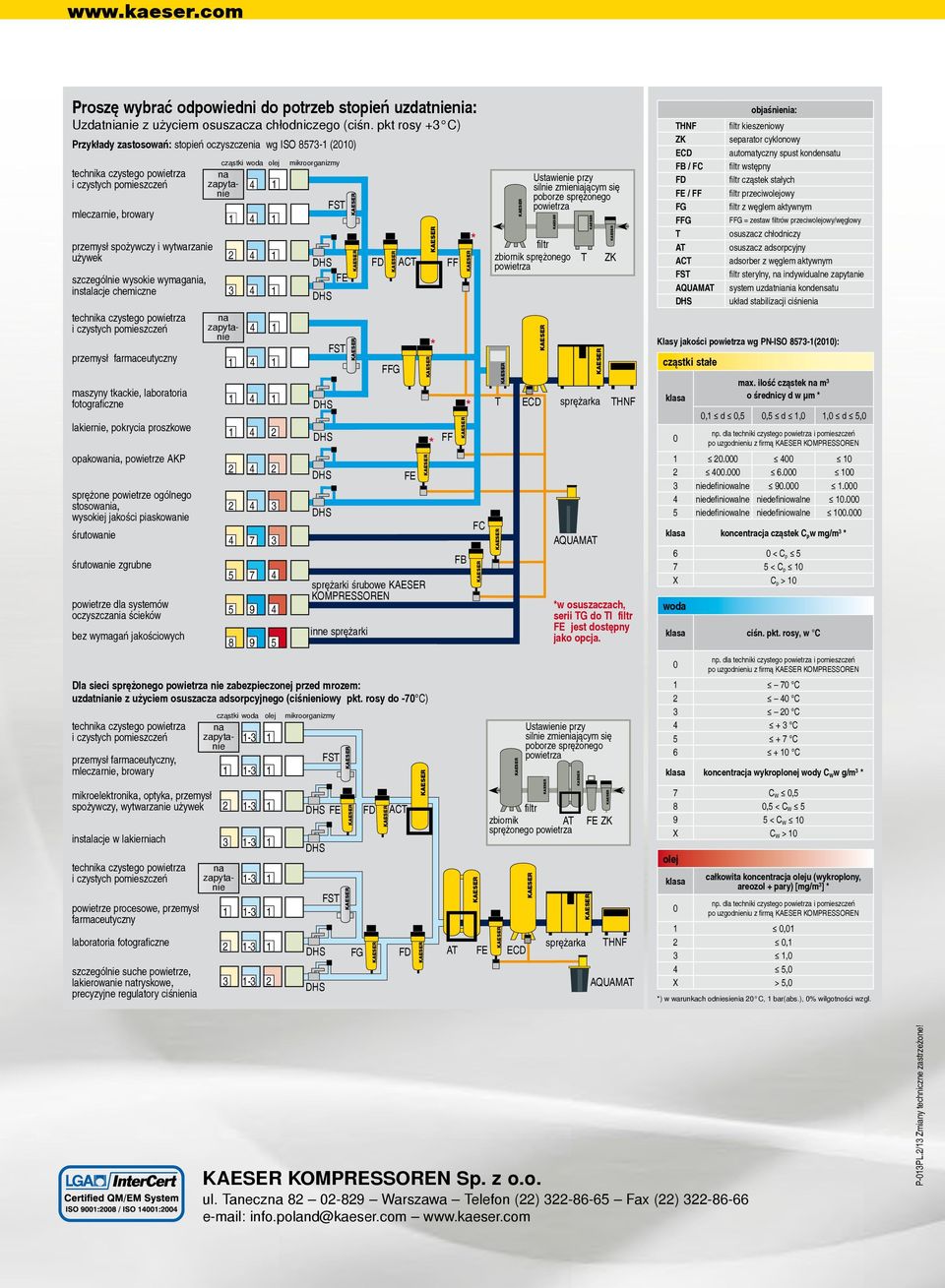

11 Dane techniczne Modell *)*) model Przepływ bei 77bar bar Betriebsnadciśnienia überdruck **) roboczego DruckStrata verlust ciśnienia m³/min 0,60 TA 5 Wymiary effektive Efektywny Leistungsaufnahme pobór mocy**) **) 00% bei 00% przepływu 50% bei 50% przepływu 0% bei 0% przepływu bar **) kw kw kw 0,07 0,5 0, 0,0 TA 8 0,85 0, 0,5 0, 0,0 TA,5 0,7 0,8 0,5 0,0 TB 9,0 0,9 0, 0, 0,06 TB 6,55 0,0 0,6 0, 0,09 TC,0 0,5 0,7 0,0 0, TC 6,90 0,6 0,80 0, 0, TC,70 0,5 0,90 0,50 0, TD 5 5,65 0, 0,86 0,7 0, TD 6 7,00 0,5,0 0,6 0,7 TD 76 8,5 0,7,0 0,77 0, TE 9 0,5 0,5,5 0,6 0,7 TE,70 0,8,5 0,80 0, TE,0 0,,60 0,88 0, TF 7 7,00 0,7,0,6 0, TF 0,00 TF 5 0,6 5,00,0 0,9,,50 ElektZasilanie rische elektryczne Versorgung Przyłącze Anschluss spustu Kondensatkondensatu ablass Wymiary Abmessungen dł. xbszer. x T xxhwys. Ciężar Gewicht Widok z przodu G¼ G¼ 60 x 8 x 779 Widok D G Widok z prawej strony V Ph Widok z lewej strony kg 70 0 V Ph Widok z tyłu seria TA mm DN 0 60 seria TB 60 x 50 x V Ph 96 G ¼ DN 0 77 x x V Ph 50 seria TC DN x 5 x V Ph G x DN x 50 x 5 DN V Ph 60 G ½ G 0,,8 Przyłącza Anschluss powietrza Druckluft (gwint (Innenwewn.) gewinde) 77 seria TD xg¼ 060 x 757 x DN 80 0, *) Zastosowane medium chłodnicze R a; max. nadciśnienie robocze 6 bar; max. temp. wlotowa/otoczenia 55/ C **) Dane wydajnościowe w warunkach odniesienia ISO 78, zał. A: nadciśnienie robocze 7 bar, temp. otoczenia + 5 C, temp. wlotowa + 5 C, ciśn. pkt. rosy + C. W odmiennych, niż podane, warunkach przepływ i ciśnienie różnicowe ulegają zmianie Seria TE Współczynniki korekcyjne innych warunkach pracy (przepływ w m³/min x k...) Inne nadciśnienie robocze na wejściu do osuszacza p Modell bar(ü) model p pbar (nadciś.) TA-TF kp ,75 0,8 0,90 0,95,00,0,07,0,,5,7,9,, temperatura otoczenia Tu temperatura wlotowa Te Modell model Te ( C) ( C) Modell model Tu ( C) ( C) TA-TF kte,0,00 0,8 0,7 0,60 0,9 TA-TF ktu,00 0,99 0,97 0,9 0,9 Wyliczenie ilości przepływającego przez osuszacz sprężonego powietrza w zmienionych warunkach roboczych: kład 5 Tabela kte = 0,8 Vmax. rob =, m³/min x, x 0,8 x 0,99 =,9 m³/min Tabela ktu = 0,99 temperatura wlotowa: 0 C temperatura otoczenia: 0 C seria TF max możliwa wydajność w warunkach roboczych Vmax. rob. = Vodn. x kp x kte x ktu 0 bar (nadc.) Tabela 50 Wybrano osuszacz TB 9 o wydajności, m³/min (V odn. ) kp =,0 nadciśnienie robocze:
