1 Produkty DRYPOINT M PLus Osuszanie Skuteczne rozwiązanie o minimalnych rozmiarach DRYPOINT M PLUS, filtracja i osuszanie w jednym

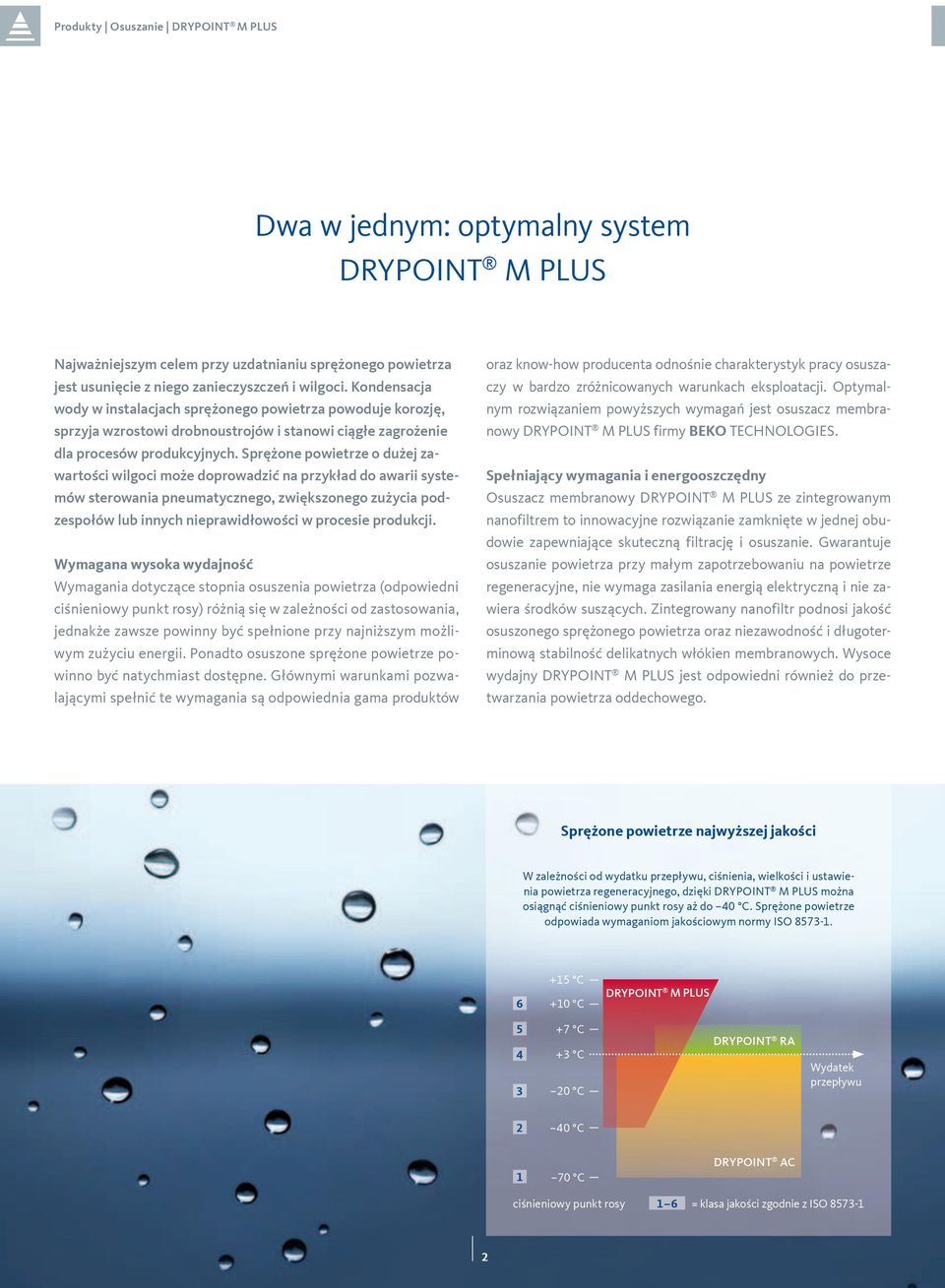

2 Dwa w jednym: optymalny system DRYPOINT M PLUS Najważniejszym celem przy uzdatnianiu sprężonego powietrza jest usunięcie z niego zanieczyszczeń i wilgoci. Kondensacja wody w instalacjach sprężonego powietrza powoduje korozję, sprzyja wzrostowi drobnoustrojów i stanowi ciągłe zagrożenie dla procesów produkcyjnych. Sprężone powietrze o dużej zawartości wilgoci może doprowadzić na przykład do awarii systemów sterowania pneumatycznego, zwiększonego zużycia podzespołów lub innych nieprawidłowości w procesie produkcji. Wymagana wysoka wydajność Wymagania dotyczące stopnia osuszenia powietrza (odpowiedni ciśnieniowy punkt rosy) różnią się w zależności od zastosowania, jednakże zawsze powinny być spełnione przy najniższym możliwym zużyciu energii. Ponadto osuszone sprężone powietrze powinno być natychmiast dostępne. Głównymi warunkami pozwalającymi spełnić te wymagania są odpowiednia gama produktów oraz know-how producenta odnośnie charakterystyk pracy osuszaczy w bardzo zróżnicowanych warunkach eksploatacji. Optymalnym rozwiązaniem powyższych wymagań jest osuszacz membranowy DRYPOINT M PLUS firmy BEKO TECHNOLOGIES. Spełniający wymagania i energooszczędny Osuszacz membranowy DRYPOINT M PLUS ze zintegrowanym nanofiltrem to innowacyjne rozwiązanie zamknięte w jednej obudowie zapewniające skuteczną filtrację i osuszanie. Gwarantuje osuszanie powietrza przy małym zapotrzebowaniu na powietrze regeneracyjne, nie wymaga zasilania energią elektryczną i nie zawiera środków suszących. Zintegrowany nanofiltr podnosi jakość osuszonego sprężonego powietrza oraz niezawodność i długoterminową stabilność delikatnych włókien membranowych. Wysoce wydajny DRYPOINT M PLUS jest odpowiedni również do przetwarzania powietrza oddechowego. Sprężone powietrze najwyższej jakości W zależności od wydatku przepływu, ciśnienia, wielkości i ustawienia powietrza regeneracyjnego, dzięki DRYPOINT M PLUS można osiągnąć ciśnieniowy punkt rosy aż do 40 C. Sprężone powietrze odpowiada wymaganiom jakościowym normy ISO C + 10 C Drypoint M plus C + 3 C 20 C Drypoint RA Wydatek przepływu 2 40 C 1 70 C Drypoint AC ciśnieniowy punkt rosy 1 6 = klasa jakości zgodnie z ISO

3 Nowy wymiar osuszania i filtracji W wyniku połączenia filtra sprężonego powietrza i osuszacza membranowego w jednej obudowie DRYPOINT M PLUS zapewnia użytkownikowi maksimum bezpieczeństwa i elastyczność. Dzięki kompaktowej budowie osuszacz może być zamontowany w dowolnym miejscu. Wydajność osuszacza membranowego firmy BEKO TECHNOLOGIES wraz z jego szerokim zakresem osuszania sprawia, że jest on atrakcyjny przy zastosowaniach do różnych zadań. W dużych instalacjach sprężonego powietrza z centralnym uzdatnianiem DRYPOINT M PLUS może być również stosowany tam, gdzie z powodu zaawansowanej technologii urządzeń wymagana jest dodatkowa obróbka powietrza (np. osuszanie w punkcie poboru w przypadku zdecentralizowanych punktów dostaw). Przy zastosowaniu odpowiedniej filtracji wstępnej możliwe jest także wykorzystanie urządzenia bezpośrednio za sprężarkami smarowanymi olejem. Wszystkie moduły DRYPOINT M PLUS są łatwe w konserwacji i nie wymagają zasilania energią elektryczną. Kompaktowy, energooszczędny i wydajny: zalety DRYPOINT M PLUS Dwa w jednym: filtr i osuszacz w jednej obudowie Technologia Twist-60 zapewniająca najwyższą wydajność Zintegrowany dren Optymalna filtracja bezpośrednio przed membraną Nie zmienia składu i temperatury sprężonego powietrza Łatwa wymiana wkładów filtracyjnych Membranowy osuszacz sprężonego powietrza DRYPOINT M PLUS TWIST 60 3

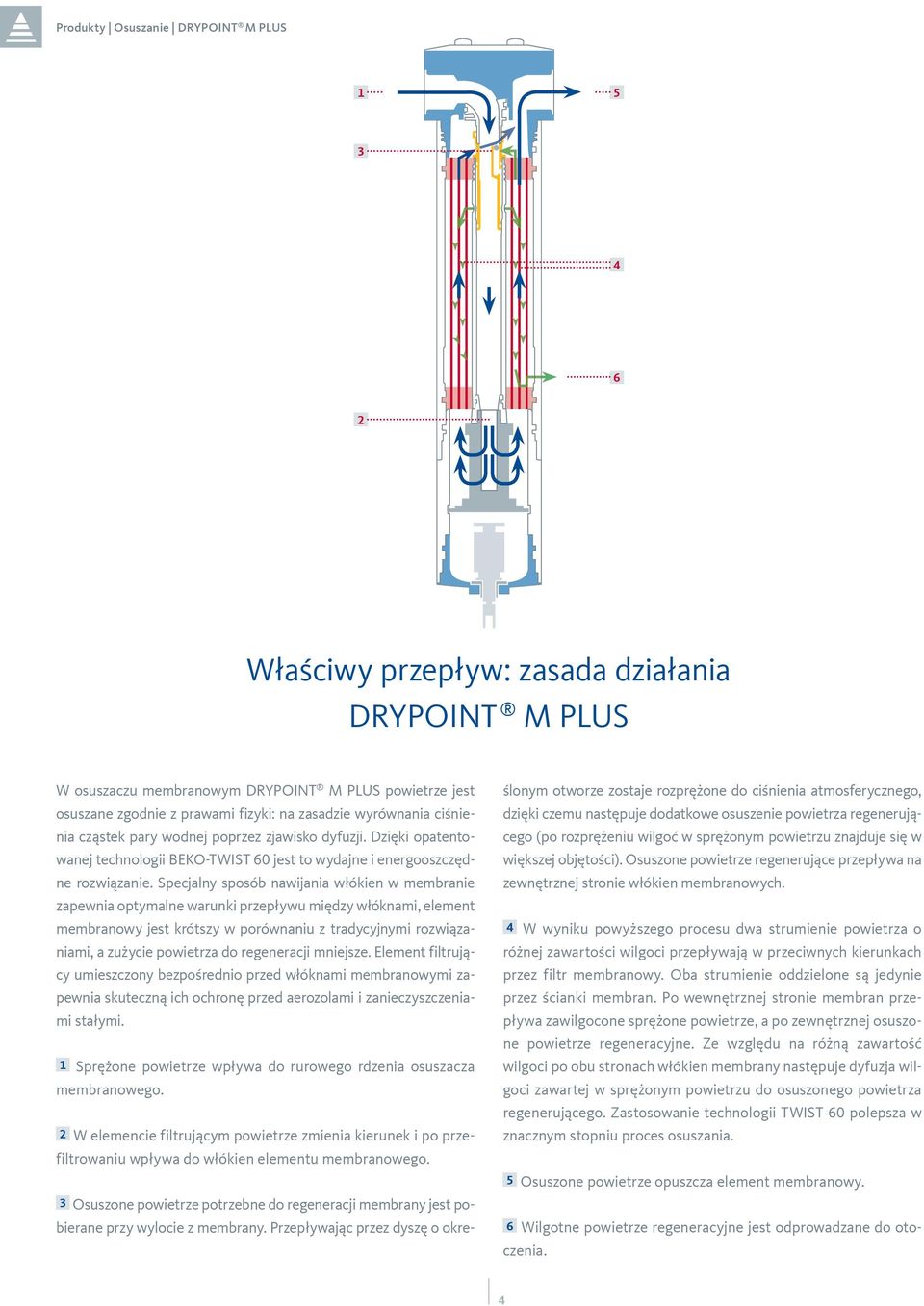

4 Właściwy przepływ: zasada działania DRYPOINT M PLUS W osuszaczu membranowym DRYPOINT M PLUS powietrze jest osuszane zgodnie z prawami fizyki: na zasadzie wyrównania ciśnienia cząstek pary wodnej poprzez zjawisko dyfuzji. Dzięki opatentowanej technologii BEKO-TWIST 60 jest to wydajne i energooszczędne rozwiązanie. Specjalny sposób nawijania włókien w membranie zapewnia optymalne warunki przepływu między włóknami, element membranowy jest krótszy w porównaniu z tradycyjnymi rozwiązaniami, a zużycie powietrza do regeneracji mniejsze. Element filtrujący umieszczony bezpośrednio przed włóknami membranowymi zapewnia skuteczną ich ochronę przed aerozolami i zanieczyszczeniami stałymi. 1 Sprężone powietrze wpływa do rurowego rdzenia osuszacza membranowego. 2 W elemencie filtrującym powietrze zmienia kierunek i po przefiltrowaniu wpływa do włókien elementu membranowego. 3 Osuszone powietrze potrzebne do regeneracji membrany jest pobierane przy wylocie z membrany. Przepływając przez dyszę o określonym otworze zostaje rozprężone do ciśnienia atmosferycznego, dzięki czemu następuje dodatkowe osuszenie powietrza regenerującego (po rozprężeniu wilgoć w sprężonym powietrzu znajduje się w większej objętości). Osuszone powietrze regenerujące przepływa na zewnętrznej stronie włókien membranowych. 4 W wyniku powyższego procesu dwa strumienie powietrza o różnej zawartości wilgoci przepływają w przeciwnych kierunkach przez filtr membranowy. Oba strumienie oddzielone są jedynie przez ścianki membran. Po wewnętrznej stronie membran przepływa zawilgocone sprężone powietrze, a po zewnętrznej osuszone powietrze regeneracyjne. Ze względu na różną zawartość wilgoci po obu stronach włókien membrany następuje dyfuzja wilgoci zawartej w sprężonym powietrzu do osuszonego powietrza regenerującego. Zastosowanie technologii TWIST 60 polepsza w znacznym stopniu proces osuszania. 5 Osuszone powietrze opuszcza element membranowy. 6 Wilgotne powietrze regeneracyjne jest odprowadzane do otoczenia. 4

5 Stosowany wszędzie: DRYPOINT M PLUS rodzaje i zastosowanie DRYPOINT M PLUS jest dostępny w różnych wielkościach w zależności od żądanego poziomu osuszenia sprężonego powietrza i jest wyposażony w dren. W zależności od wydatku przepływu, ciśnienia, wielkości osuszacza oraz ustawienia powietrza regenerującego, standardowo można obniżyć ciśnieniowy punkt rosy do 40 C. W przypadku szczególnych zastosowań (np. dla osiągnięcia niższego ciśnieniowego punktu rosy) proponujemy specjalne rozwiązanie dostosowane do konkretnych wymagań klienta wymiary w mm typ Wydajność osuszacza (na wejściu w l/min. przy 7 bar) Redukcja ciśnieniowego punktu rosy z (pierwsza kolumna poniżej) 35 C do + 15 C (5 C do 7 C) 35 C do + 3 C (5 C do 17 C) 35 C do 10 C (5 C do 26 C) 35 C do 20 C (5 C do 35 C) Powietrze regenerujące (l/min) Ciężar (kg) Średnica przyłącza G ¼ G G ¾ G 1½ Różnica ciśnień Filtr, zintegrowany Warunki stosowania 0,1 0,3 bar (w zależności od wydatku przepływu i wielkości) Klasa zgodnie z normą ISO (w zależności od zastosowania należy zainstalować dodatkowy filtr) Temperatura od +2 C do +50 C / ciśnienie od 4 do 12,5 bar Temperatura od +2 C do +60 C / ciśnienie od 4 do 7 bar Osuszacze membranowe dla wyższego ciśnienia i temperatury są dostępne na życzenie. Zapraszamy do skorzystania z naszej wiedzy fachowej, np. doboru odpowiedniego typu osuszacza do różnych warunków eksploatacji. 5

6 Jakość z systemem. Na całym świecie BEKO TECHNOLOGIES rozwija, wytwarza i dystrybuuje produkty i systemy w celu zoptymalizowania jakości sprężonego powietrza i sprężonego gazu na całym świecie. Od wytwarzania sprężonego powietrza i gazu, przez filtrację i osuszanie oraz przez sprawdzoną technologię odprowadzania kondensatu, po instrumenty do pomiaru i nadzoru jakości. Od drobnych zastosowań z użyciem sprężonego powietrza, po wymagające procesy technologiczne. Od momentu powstania BEKO TECHNOLOGIES ma stale istotny wkład w technologię sprężonego powietrza. Nasze przełomowe pomysły wywarły znaczący wpływ na rozwój przemysłu sprężonego powietrza. Aby utrzymać tę sytuację ponad 10% naszych pracowników zajmuje się badaniami i rozwojem. Dzięki potencjałowi i osobistemu zaangażowaniu pracowników BEKO TECHNOLOGIES wyznacza nowe trendy, technologie, produkty i usługi. CLEARPOINT CLEARPOINT CLEARPOINT Bekomat Drypoint M PLUS Bekomat Drypoint M PLUS CLEARPOINT Drypoint AC CLEARPOINT Bekomat Bekomat Drypoint RA Bekomat CLEARPOINT Öwamat Bekosplit Kategorie produktów Odprowadzanie kondensatu BEKOMAT Filtracja CLEARPOINT Technologia pomiarowa METPOINT Uzdatnianie kondensatu ÖWAMAT BEKOSPLIT Osuszanie DRYPOINT EVERDRY Technika procesowa BEKOBLIZZ BEKOKAT DRYPOINT M PLUS Osuszacz membranowy DRYPOINT M PLUS to innowacyjne rozwiązanie zamknięte w jednej obudowie zapewniające skuteczną filtrację i osuszanie. Urządzenie zapewnia skuteczne rozwiązanie w minimalnej obudowie dla zastosowań przenośnych i stacjonarnych. BEKO TECHNOLOGIES Sp. z o.o. ul. Chłapowskiego Warszawa Polska Tel Fax info.pl@beko.de XP DPMP 001 PL Wersja Zastrzega się możliwość zmian technicznych bez uprzedzenia. Dane techniczne i opisy mają charakter wyłącznie orientacyjny i nie stanowią oferty w rozumieniu kodeksu cywilnego. Zarejestrowany znak handlowy BEKO TECHNOLOGIES GmbH, Neuss, Niemcy
