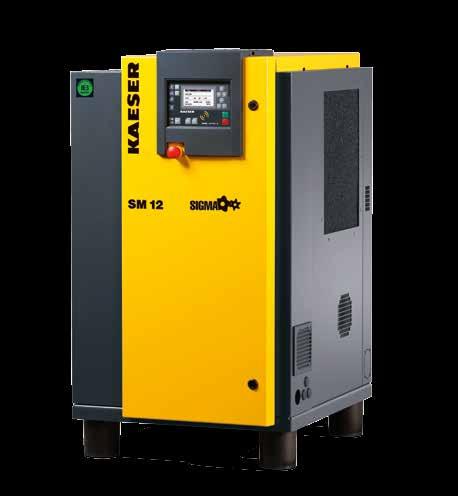

1 Sprężarki śrubowe serii SM z profilem SIGMA Wydajność 0, do,5 m³/min Ciśnienie 5,5 do 5 bar

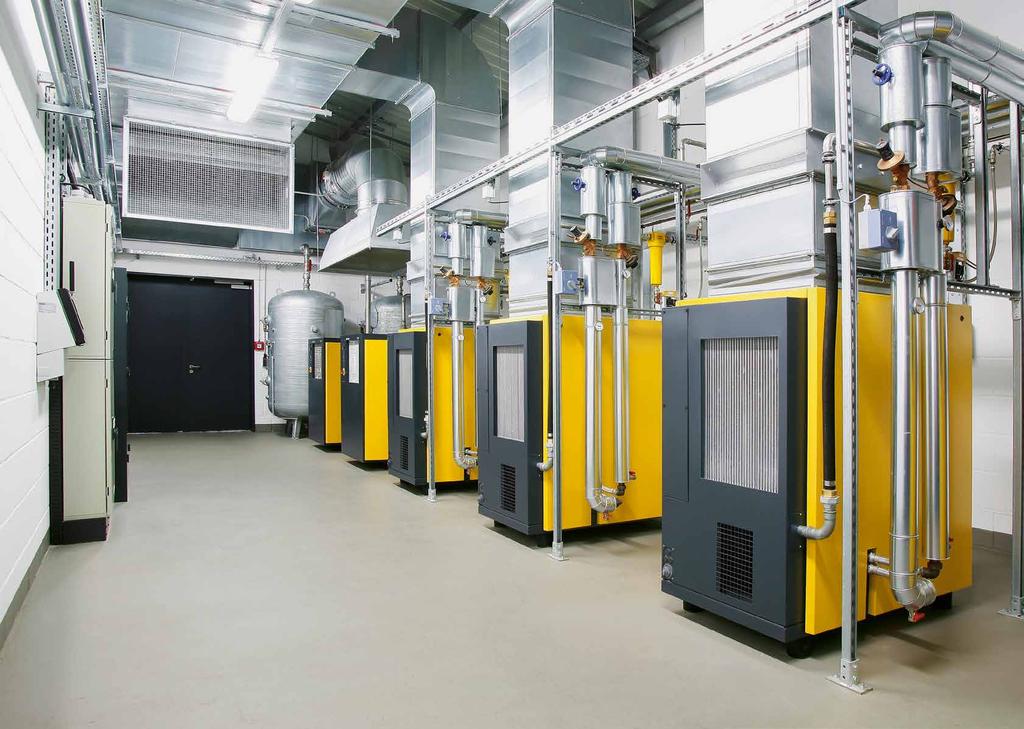

2 Seria SM SM - długofalowe oszczędności Obecnie użytkownicy oczekują wysokiej efektywności także od mniejszych sprężarek. Sprężarki śrubowe serii SM spełniają te wymagania. Dostarczają one nie tylko więcej sprężonego, przy mniejszym zużyciu energii, ale są również wszechstronne i przyjazne dla obsługi, serwisu oraz środowiska. Ciche i wydajne, solidne i pewne. Więcej sprężonego Sprawność sprężarek śrubowych SM wyraźnie wzrosła w stosunku do poprzednich modeli. Osiągnięto to dzięki optymalizacji bloku śrubowego oraz minimalizacji wewnętrznych strat ciśnienia. Oszczędny pobór energii Miarą ekonomicznej pracy urządzenia są koszty całkowite generowane w całym okresie eksploatacji. W przypadku sprężarek najwyższą rolę odgrywają koszty energetyczne. Dlatego inżynierowie KAESER KOMPRESSOREN zaprojektowali modele SM tak, aby osiągały maksymalną efektywność energetyczną. Dla uzyskania takiego rezultatu zastosowano zoptymalizowane bloki śrubowe z energooszczędnym profilem SIGMA oraz wysokowydajne silniki (IE). Na energooszczędną pracę ma wpływ ponadto system sterowania SIGMA CONTROL i system chłodzenia z dwuprzepływowym wentylatorem. Możliwa redukcja kosztów energii przy użyciu systemu odzysku ciepła Przemyślana konstrukcja Nowe modele sprężarek SM posiadają także dobrze przemyślaną i przyjazną dla użytkownika konstrukcję. Dzięki kilku prostym czynnościom można usunąć lewą część obudowy, uzyskując dostęp do przejrzyście rozmieszczonych podzespołów. Wszystkie elementy podlegające konserwacji są łatwo dostępne. W pozycji zamkniętej obudowa, wyposażona w dźwiękochłonną wykładzinę zapewnia niski poziom hałasu. Ponadto zastosowano cztery otwory zasysania zapewniające wysokowydajne chłodzenie układu sprężającego, silnika, szafki rozdzielczej, a także dostarczanie procesowego. Dzięki swej konstrukcji sprężarki SM nie wymagają dużej powierzchni ustawczej. Koncepcja konstrukcji modułowej Sprężarki SM występują w trzech wersjach: podstawowej, z zabudowanym energooszczędnym osuszaczem chłodniczym oraz jako AIRCENTER, z osuszaczem chłodniczym i zabudowanym zbiornikiem. Z takiej koncepcji opierającej się na zasadzie dostawianych modułów wynikają wszechstronne możliwości zastosowania. Wszystkie wersje dostarczane są także w wykonaniu z przetwornikiem częstotliwości, umożliwiającym bezstopniową regulację prędkości obrotowej. koszty inwestycyjne sprężarkowni koszty prac konserwacyjnych Rys.: SM oszczędność energii dzięki optymalnym rozwiązaniom technicznym koszty energii elektrycznej oszczędność energii

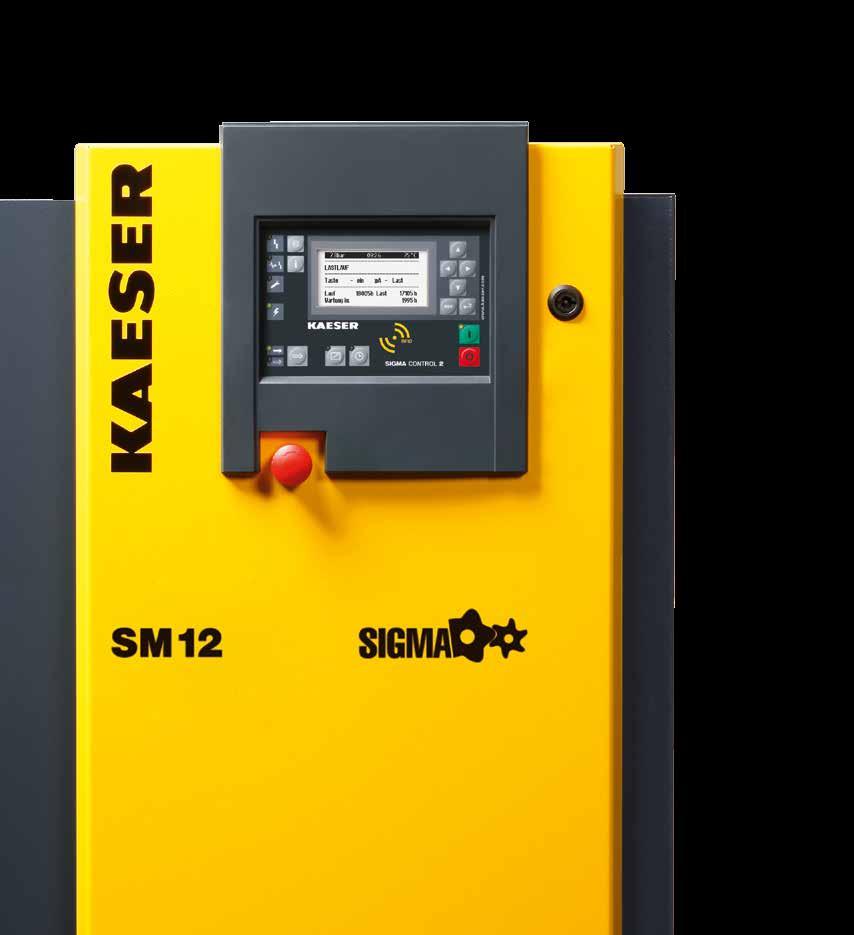

3 Seria SM Dopracowane szczegóły Blok sprężarki z profilem SIGMA Sercem każdej sprężarki SM jest blok śrubowy o wirnikach z energooszczędnym profilem SIGMA. Jest on technicznie optymalizowany pod względem przepływów i istotnie przyczynia się do do pracy sprężarki na najbardziej korzystnym poziomie współczynnika y specyficznej. Sterowanie SIGMA CONTROL System sterowania SIGMA CONTROL pozwala na efektywne sterowanie i nadzór pracy sprężarki. Zastosowany wyświetlacz i czytnik RFID upraszczają komunikację i bezpieczeństwo. Wymienne interfejsy oferują wysoką elastyczność. Złącze kart SD ułatwia modernizację oprogramowania. Oszczędność energii: silniki klasy IE We wszystkich sprężarkach śrubowych KAESER KOM- PRESSOREN serii SM pracują wysoce efektywne, energooszczędne silniki napędowe klasy IE. Wentylator dwuprzepływowy Dwuprzepływowy wentylator chłodzący wytwarza strumień chłodzący silnika, jak też oddzielny strumień chłodzenia całej sprężarki. Zastosowanie łopatek o sierpowatym kształcie umożliwiło redukcję emitowanego hałasu. 5

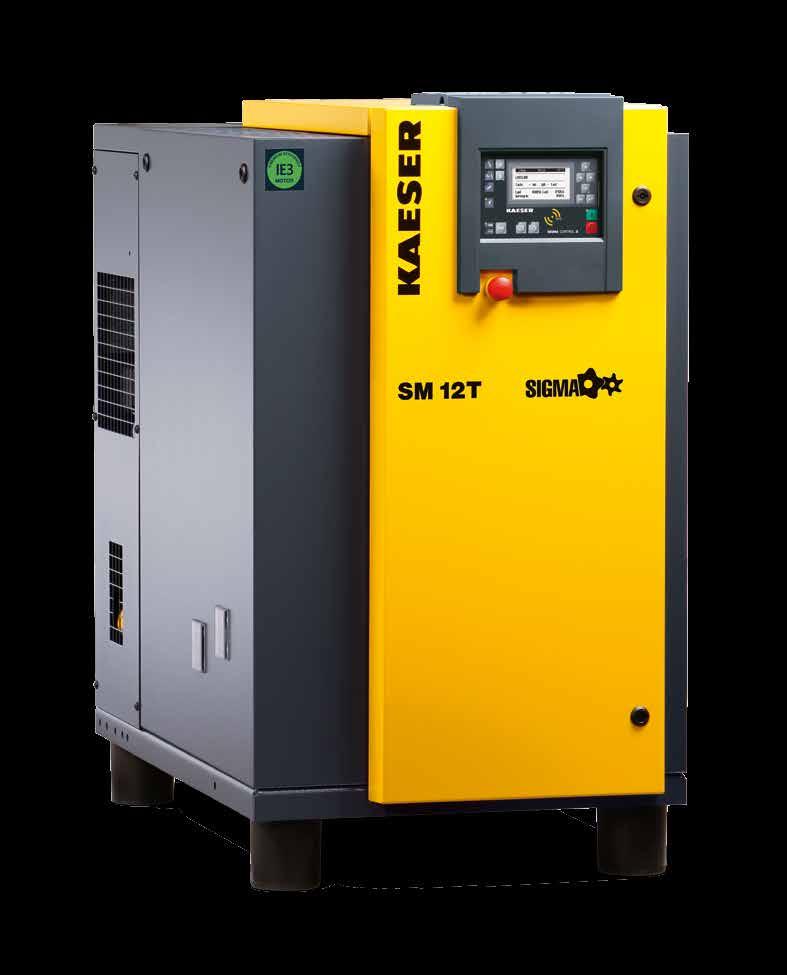

4 Seria SM T (SFC) Także z osuszaczem chłodniczym i regulacją obrotów SM z energooszczędnym osuszaczem chłodniczym Osuszacz chłodniczy sprężonego posiada oddzielną obudowę. Chroni to go przed strumieniem ciepła pochodzącym z chłodzenia sprężarki, jak też podnosi jego bezpieczeństwo pracy. Funkcja wyłączania osuszacza gwarantuje jego energooszczędną pracę. Także z regulacją obrotów W szczególnych zastosowaniach regulacja obrotów może być istotną zaletą. Dlatego też model SM jest dostępny także w wykonaniu z regulacją obrotów. Przetwornica częstotliwości jest zintegrowana w szafce rozdzielczej sprężarki. Rys.: SM T Jeszcze ciszej Postęp wkracza niezauważenie: nowy sposób poprowadzenia chłodzącego umożliwia wyciszenie urządzenia przy jeszcze lepszym chłodzeniu. Obok pracującej sprężarki SM można swobodnie rozmawiać bez podnoszenia głosu. Przyjazny dla obsługi Wszystkie prace konserwacyjne można przeprowadzić z jednej strony urządzenia. Dodatkowo zdejmowana jest lewa część osłony, dzięki czemu wszystkie miejsca są dostępne. 6 7

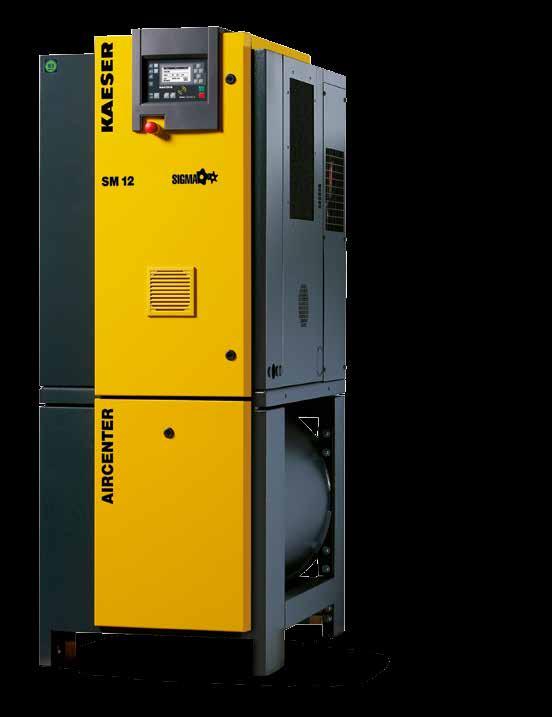

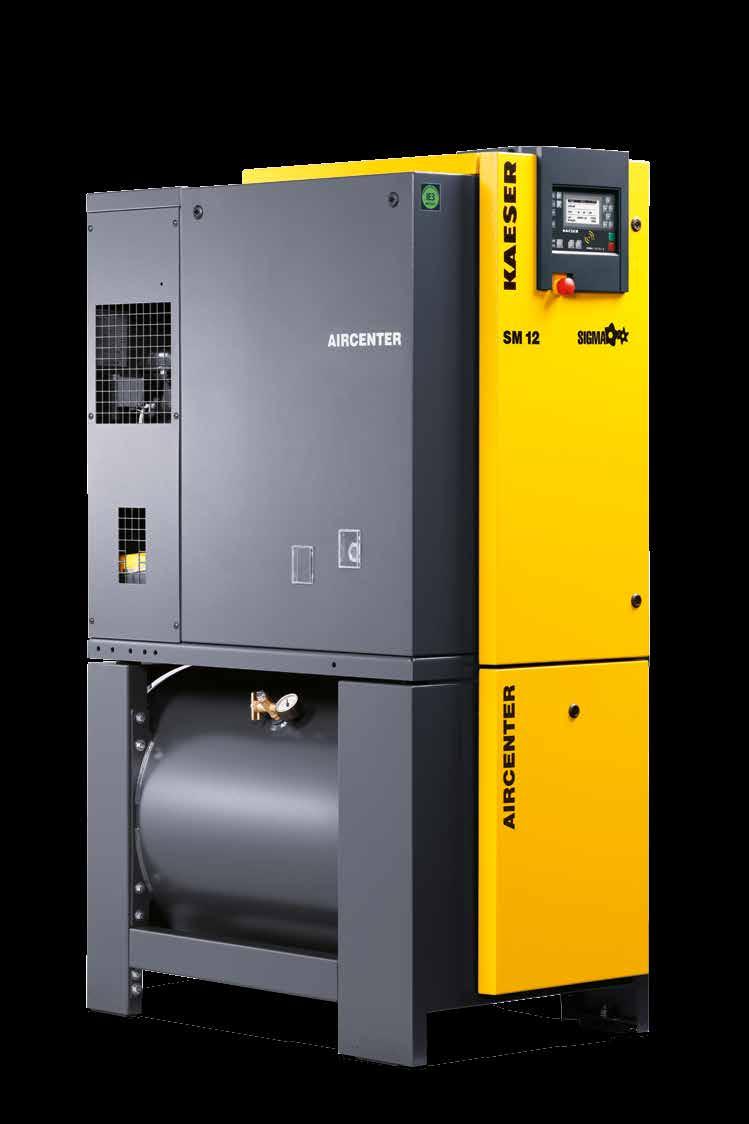

5 AIRCENTER Oszczędzająca miejsce, efektywna stacja sprężonego Podłączyć...i gotowe Ta kompaktowa kompletna stacja sprężonego wymaga jedynie podłączenia do sieci elektrycznej i sieci sprężonego. Inne prace instalacyjne nie są konieczne. Zbiornik o długim czasie eksploatacji 70- litrowy zbiornik skonstruowano specjalnie do zastosowania w AIRCENTER. Powierzchnie, także wewnętrzne, posiadają pokrycia. Taka ochrona przed korozją pozwala na szczególnie długi okres eksploatacji. Rys.: AIRCENTER Konstrukcja przyjazna dla serwisu Lewa część obudowy jest zdejmowana, umożliwiając dostęp do wszystkich miejsc obsługi. Wzierniki pozwalają na kontrolę stanu oleju i naprężenia pasków napędowych podczas pracy urządzenia, z zewnątrz. Filtry KAESER KOMPRESSOREN - dla uzyskania czystego sprężonego Filtry KAESER KOMPRESSOREN (opcja) zapewniają efektywność uzdatniania sprężonego we wszystkich klasach ISO 57-. Filtry charakteryzuje niska strata ciśnienia oraz bardzo łatwy sposób wymiany wkładów. Oferowane są cztery poziomy filtracji. 9

6 0

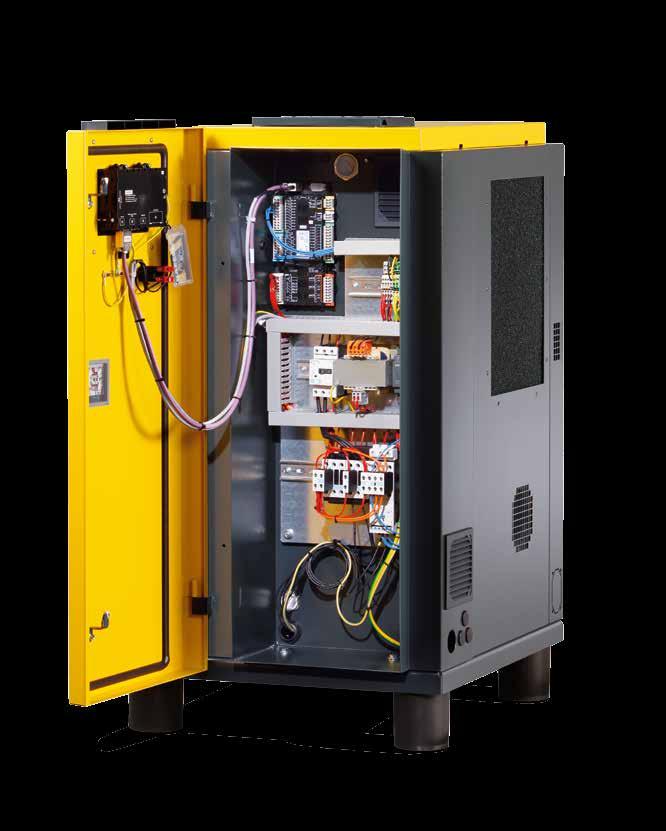

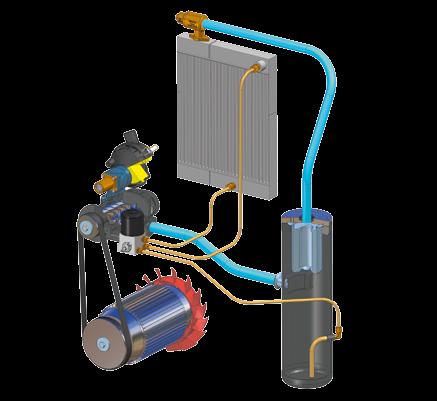

7 Wyposażenie Widoki Sprężarka gotowa do pracy, całkowicie automatyczna, superwyciszona, z izolacją drgań, proszkowe pokrycie obudowy; zakres temperatury otoczenie do +5 C. Blok sprężarki śrubowej blok sprężarki jednostopniowy, z wtryskiem oleju dla uzyskania optymalnego chłodzenia wirników; oryginalny blok śrubowy firmy KAESER KOMPRES- SOREN z profilem SIGMA. Silnik elektryczny silnik klasy IE, wyrób niemiecki, IP 5. Obieg oleju i sprężonego zawór bezpieczeństwa, zawór zwrotny minimalnego ciśnienia, zawór termostatyczny i filtr oleju, kombinowana chłodnica oleju/sprężonego. Osuszacz chłodniczy (w wykonaniu T) ze sterowanym elektronicznie spustem kondensatu; kompresor chłodniczy z energooszczędną, taktowaną funkcją odłączania; sprzężoną ze stanem pracy silnika sprężarki w trybie spoczynku. Możliwe ustawienie ciągłej pracy osuszacza. Podzespoły elektryczne szafka sterownicza IP 5; wentylacja szafki sterowniczej, automatyczny układ rozruchowy trójkąt-gwiazda; zabezpieczenie, transformator sterujący. togramami; całkowicie automatyczny nadzór i sterowanie w seryjnie dostępnych trybach: dual, quadro, vario, dynamic i i sterowanie ciągłe. interfejsy: Ethernet; dodatkowe, opcjonalne moduły komunikacyjne: Profibus DP, Modbus, Profinet i Devicenet; gniazdo karty pamięci SD do rejestracji danych i aktualizacji; czytnik RFID, serwer sieciowy. Sprężarki SM dostępne są także z SIGMA CONTROL BASIC Wykonanie podstawowe Widok z przodu Widok z lewej strony Widok z prawej strony Widok z tyłu Wykonanie ze zintegrowanym osuszaczem chłodniczym filtr na ssaniu typu plaster miodu, pneumatyczne zawory ssania i odjący, separator oleju z -stopniowym systemem separacji; SIGMA CONTROL diody LED sygnalizujące tryb pracy; Wyświetlacz alfanumeryczny, 0 języków, miękka klawiatura z pik Widok z przodu Widok z lewej strony Widok z prawej strony Widok z tyłu Konstrukcja Wykonanie z osuszaczem chłodniczym i napędem zmiennoobrotowym wykonanie podstawowe filtr na ssaniu zawór ssący 00 blok sprężarki silnik zbiornik separatora Widok z przodu Widok z lewej strony Widok z prawej strony Widok z tyłu chłodnica końcowa sprężonego chłodnica oleju Seria AIRCENTER filtr oleju wentylator Widok z przodu Widok z lewej strony Widok z prawej strony Widok z tyłu

8 Dane techniczne Wykonanie podstawowe AIRCENTER - wykonanie z osuszaczem chłodniczym i zbiornikiem robocze wydajność Liefermenge nadciśnienie Überdruck znamionowa nenn- leistung silnika hałasu druck-* pegel * robocze menge wydajność Liefer- Überdruck nadciśnienie znamionownennleistung silnika pojemność Behältervolumen zbiornika hałasu druck-* pegel * bar m³/min bar kw kw mm db(a) kg bar m³/min bar kw kw l mm db(a) kg SM 9 0 0,90 0,75 0,56 5 5,5 G / 60 x 76 x AIRCENTER 9 0 0,90 0,75 0,56 5 5,5 0, 70 G / 60 x 00 x SM 0,0,0 0,77 5 G / 60 x 76 x AIRCENTER 0,0,0 0,77 5 0, 70 G / 60 x 00 x SM 5 0,50,6 0, G / 60 x 76 x AIRCENTER 5 0,50,6 0, , 70 G / 60 x 00 x T wersja ze zintegrowanym osuszaczem chłodniczym (środek chłodniczy R a) AIRCENTER SFC wykonanie z regulowanymi obrotami silnika robocze wydajność Liefermenge nadciśnienie Überdruck znamionowa nenn- leistung silnika hałasu druck-* pegel * robocze menge wydajność Liefer- Überdruck nadciśnienie znamionownennleistung silnika pojemność Behältervolumen zbiornika hałasu druck-* pegel * bar m³/min bar kw kw mm db(a) kg bar m³/min bar kw kw l mm db(a) kg SM 9 T 0 0,90 0,75 0,56 5 5,5 0, G / 60 x 07 x AIRCENTER SFC 0 0,5 -, 0, -,0 0,0-0,7 5 0, 70 G / 60 x 00 x SM T 0,0,0 0,77 5 0, G / 60 x 07 x Wydajność cała sprężarka wg ISO 7: 009, zał. C: ciśnienie na ssaniu bar (abs.), temperatura wlotowego i chłodzącego 0 * Poziom głośności wg ISO 5 i normy podstawowej ISO 96-, praca przy nadciśnieniu i obrotach; tolerancja: ± db (A) SM 5 T 0,50,6 0, , G / 60 x 07 x SFC/T-SFC wykonanie z regulowanymi obrotami silnika i zintegrowanym osuszaczem chłodniczym robocze wydajność Liefermenge nadciśnienie Überdruck znamionowa nenn- leistung silnika hałasu druck-* pegel * bar m³/min bar kw kw mm db(a) kg SM SFC 0 0,5 -, 0, -,0 0,0-0,7 5 G / 60 x 76 x SM T SFC 0 0,5 -, 0, -,0 0,0-0,7 5 0, G / 60 x 07 x

9 Prosimy o wybranie stopnia oczyszczenia zgodnie z Państwa wymaganiami: Objaśnienia: Przykłady zastosowania: stopień oczyszczenia wg ISO 57- (00) Ustawienie przy silnie zmieniającym się poborze Uzdatnianie sprężonego z użyciem osuszacza chłodniczego Cząstki stałe techniki czystych pomieszczeń przemysł farmaceutyczny, mleczarnie, browary Woda Olej wytwarzanie używek, szczególnie czyste powietrze procesowe, instalacje chemiczne KD sposób doboru T filtracji przemysł farmaceutyczny, tkalnie, laboratoria fotograficzne ACT A sprężone powietrze ogólnego stosowania, piaskowanie wysokiej jakości powietrze procesowe do celów uzdatniania ścieków, bez wymagań jakościowych ECD sprężarka THNF 7 AQUAMAT KB sprężarki śrubowe KAESER KOMPRESSOREN 7-X AQUAMAT AT Osuszacz adsorpcyjny System stabilizacji ciśnienia Zbiorniki sprężonego ECD ECO DRAIN KA Filtr z węglem aktywnym, adsorpcyjny KB Filtr koalescencyjny, Basic KBE Kombinacja filtrów Extra KD Filtr cząstek stałych Filtr koaelscencyjny, Extra A Kombinacja z filtrem węglowym T Osuszacz chłodniczy THNF Filtr kieszeniowy ZK Separator odśrodkowy cząstki stałe ilość cząstek na m³ o średnicy d w µm * 0 indywidualny dobór jedynie po wcześniejszym porozumieniu się z firmą KAESER KOMPRESSOREN nie zdefiniowane nie zdefiniowane nie zdefiniowane nie zdefiniowane nie zdefiniowane 0, d 0,5 6 AQUAMAT piaskowanie zgrubne Absorber węgla aktywnego Klasy jakości wg PN-ISO 57-(00): T lakiernie mokre i suche, opakowania, powietrze AKPiA ZK ACT 0,5 d,0,0 d 5, koncentracja cząstek Cp w mg/m³ * 6 7 X 0 < Cp 5 5 < Cp 0 Cp > 0 woda Uzdatnianie sprężonego z użyciem osuszacza adsorpcyjnego techniki czystych pomieszczeń przemysł farmaceutyczny, mleczarnie, browary mikroelektronika, optyka, przemysł spożywczy, wytwarzanie używek lakiernie powietrze procesowe, przemysł farmaceutyczny szczególnie suche powietrze, lakierowanie natryskowe, precyzyjne regulatory ciśnienia - - olej KD ACT - - KBE C 0 C 0 C C + 7 C + 0 C koncentracja wykroplonej wody CW w g/m³ * 7 9 X CW 0,5 0,5 < CW 5 5 < CW 0 CW 0 A AT - ZK sposób doboru AT filtracji ciśn. pkt. rosy, w C indywidualny dobór jedynie po wcześniejszym porozumieniu się z firmą KAESER KOMPRESSOREN sprężarka THNF KD AQUAMAT ) Osiągalna klasa dla cząstek stałych przy odpowiednim wykonaniu orurowania oraz prawidłowym rozruchu. ) Osiągalna zawartość oleju przy zastosowaniu zalecanych olejów sprężarkowych i niezanieczyszczonym powietrzu zasysanym. ) Po osuszaczach adsorpcyjnych regenerowanych na ciepło konieczne jest stosowanie filtrów wysokotemperaturowych lub chłodnicy. ) W przypadku zastosowań wymagajacych wysokiej jakości sprężonego (np. elektronika lub optyka)zaleca się stosowanie kombinacji filtrów Extra (złożonej z filtra KB i filtra ). KAESER KOMPRESSOREN Sp. z o.o. olej całkowita koncentracja oleju (wykroplony, areozol + pary) [mg/m³] * 0 indywidualny dobór jedynie po wcześniejszym porozumieniu się z firmą KAESER KOMPRESSOREN X 0,0 0,,0 5,0 > 5,0 w warunkach odniesienia 0 C, bar (abs.), 0% wilgotności wzgl. ul. Taneczna 0-9 Warszawa Telefon () Fax () info.poland@kaeser.com P-65/PL Zastrzega się możliwość zmian!./7 cząstki stałe woda Ustawienie przy silnie zmieniającym się poborze
