1 Ciche sprężarki śrubowe CRS 5,5-7,

2 Ciche sprężarki śrubowe CICHE SPRĘŻARKI ŚRUBOWE, zakres sprężarek śrubowych typu CRS, pochodzi od konkretnego projektu, mającego na celu zapewnienie prostej obsługi, niezawodności oraz wysokiej oszczędności energii. Seria ta obejmuje szeroki wybór aż do 77 różnych kombinacji i zawiera kompresory od 4 do 30 kw, dostępne w następujących wersjach: montowane na ziemi, na zbiorniku, na ziemi z osuszaczem oraz na zbiorniku z osuszaczem. Elektroniczny panel sterowniczy FIAC CHECK CONTROL, daje możliwość zarządzania funkcjami kompresora w sposób bezpieczny i sprawny, jednocześnie istnieje możliwość monitorowania głównych wskaźników pracy urządzenia. Innowacyjny system wentylacyjny, który składa się z osiowego wentylatora, inteligentnie sterowanego poprzez panel elektroniczny, schładza wewnętrzne obwody hydrauliczne, nawet w trudnych warunkach eksploatacji, redukując koszty eksploatacji oraz poziom hałasu w tym samym czasie. Seria CRS jest rozwiązaniem dla tych użytkowników sprężonego powietrza, którzy chcą posiadać niezawodną i wydajną kompaktową sprężarkę. 2 FIAC Polska biuro@fiacpolsk.pl

3 CRS 5,5-7, Chłodnica powietrza Chłodnica oleju Wentylator osiowy Silnik elektryczny Zawór minimalnego ciśnienia Filtr oleju Stopień śrubowy Separator oleju CRS 5,5-7, Filtr powietrza Wymiennik powietrza Panel sterowania Sprężarka chłodząca Zawór spustowy kondensatu Filtr wstępny 3µm Filtr dokładny 0, 01 µm 0, 01 mg/m 3 Skraplacz z wentylatorem By-pass Osuszacz Chłodnica powietrza Chłodnica oleju Wentylator osiowy Silnik elektryczny Zawór minimalnego ciśnienia Filtr oleju Stopień śrubowy Separator oleju CRS Filtr powietrza FIAC Polska biuro@fiacpolsk.pl 3

4 Ciche sprężarki śrubowe PANEL STEROWANIA - FIAC CHECK CONTROL BASIC 1. Zarządzanie i kontrola parametrów pracy sprężarki 2. Wyświetlanie i rejestracja ostrzeżeń oraz alarmy wstrzymujące pracę sprężarki 3. Zaprogramowane harmonogramy konserwacji 4. Datownik: planowanie dwóch cykli codziennej pracy oraz trzy okresy dezaktywacji w roku 5. Oszczędność energii z automatyczną kontrolowaniem bezczynnego czasu pracy sprężarki 6. Kierunek obrotów: tylko sprężarki CRS 25, 30, 40. Panel sterowania zawiera mikroprocesor, który bezpiecznie i skutecznie kontroluje wszystkie funkcje sprężarki. Kontrolki (start, stop, reset), warunki pracy (pełny, pusty, wstrzymany), alarmy bezpieczeństwa (temperatura oleju, awaryjne wyłączenie silnika, awaryjne wyłączenie wentylatora silnika, termin konserwacji oraz system wentylacji). W przypadku powstania niekorzystnych warunków pracy kompresora, poszczególne alarmy są wskazywane poprzez czerwone diody, poprzez sygnał dźwiękowy, jak również pojawia się komunikat wskazujący przyczynę faktycznego alarmu. Dostęp do wszystkich funkcji mikroprocesora jest uzyskany za pomocą hasła, które są dostarczane wyłącznie do autoryzowanych techników. GŁÓWNE FUNKCJE: Parametry wyświetlane podczas pracy: - Temperatura oleju ( C - F) - Stan pracy aktywacja przedziałów serwisowych. dostęp z hasłem / Reset alarmów wywołanych. dostęp z hasłem / poglądu godzin pracy oraz godziny kompresji. Wybór języka (I - GB - F - D - E - PL - HR). Wybór jednostki temperatury pomiaru oleju ( C - F). Alarmy ciśnienia i temperatury. Alarmy zatrzymania sprężarki (zatrzymują sprężarkę), z powodu: przekroczonej temperatury oleju, awaryjnego wyłączenia silnika, wyłączenia silnika wentylatora, kierunku obrotów (tylko CRS 25, 30, 40.) Alarmy ostrzegające (nie zatrzymują sprężarki): wskazują czas konserwacji. 4 FIAC Polska biuro@fiacpolsk.pl

5 CRS 5,5-7, GŁÓWNY PANEL STEROWANIA sterowanie nadrzędne Główny panel sterowania, dostępny na życzenie w maszynie typu CRS, umożliwia kontrolowanie aż do 4 sprężarek, zapewniając prawidłowe zastosowanie poszczególnych maszyn oraz oszczędność znacznej części energii. Zarządzanie wieloma systemami uzyskuje się poprzez ustawienia jednej sprężarki jako głównej oraz pozostałych jako podrzędnych, przypisując numer referencyjny od 1 do 4 (sprężarka główna zawsze otrzymuje numer 1). Przydzielony numer referencyjny określa pierwszą sekwencję pracy kompresorów, poprzez które system spełnia zapotrzebowanie powietrza w obrębie ustawień zakresu ciśnienia. Urządzenia połączone są za pomocą sieci CAN-BUS; styk przekaźnika jest również dostępny do kontrolowania maszyny w przypadku braku takiego systemy komunikacji. Dostępne są następujące funkcje: 1. Napełnienie, pompowanie: w przypadku pustego systemu, wszystkie maszyny pracują aż do osiągnięcia ustawienia maksymalnego ciśnienia w sprężarce głównej. Następnie system będzie sam się ustawiał według zaprogramowanego algorytmu (zamiana sprężarek, wyrównanie godzin pracy lub priorytet jednej ze sprężarek). 2. Zamiana: poprzez ustawienie parametru czasu w sprężarce głównej, system kontrolny obraca sekwencję pracy pozostałych kompresorów w oparciu o dany przedział czasu. 3. Wyrównanie godzin pracy, korekcja: Aby umożliwić prawidłowe i zrównoważone wykorzystanie kompresorów, zwłaszcza gdy instalacja wymaga sprężarki o tej samej pojemności, funkcja ta zarządza systemem w celu wyrównania godzin operacyjnych w każdej maszynie, bez konieczności rezygnacji z którejś z nich. 4. Priorytet: praca sprężarki za pomocą algorytmu, system wybiera różne poziomy pierwszeństwa kompresorów. Uzyskuje się przez to maksymalną wydajność sytemu sprężarek. Jest to rozwiązanie dla kilku sprężarek o różnych wydajnościach pracujących w jednym systemie. 5. Stand By; funkcja ta została zaprogramowana, aby zminimalizować zużycie energii, które występują w okresach przestojów fabrycznych lub spowodowanych przez nieszczelność w linii pneumatycznej. W nocy lub podczas weekendu sprężarki są często aktywowane niepotrzebnie, aby utrzymać poziom wartości ciśnienia roboczego. Poprzez aktywowanie funkcji Stand by w kompresorze głównym, ciśnienie może być ustawione na 0 bar, jeśli nie ma potrzeby używania sprężonego powietrza kompresor nie załączy się. Dzięki temu rozwiązaniu unikamy niepotrzebnych uruchomień kompresora. FIAC Polska biuro@fiacpolsk.pl 5

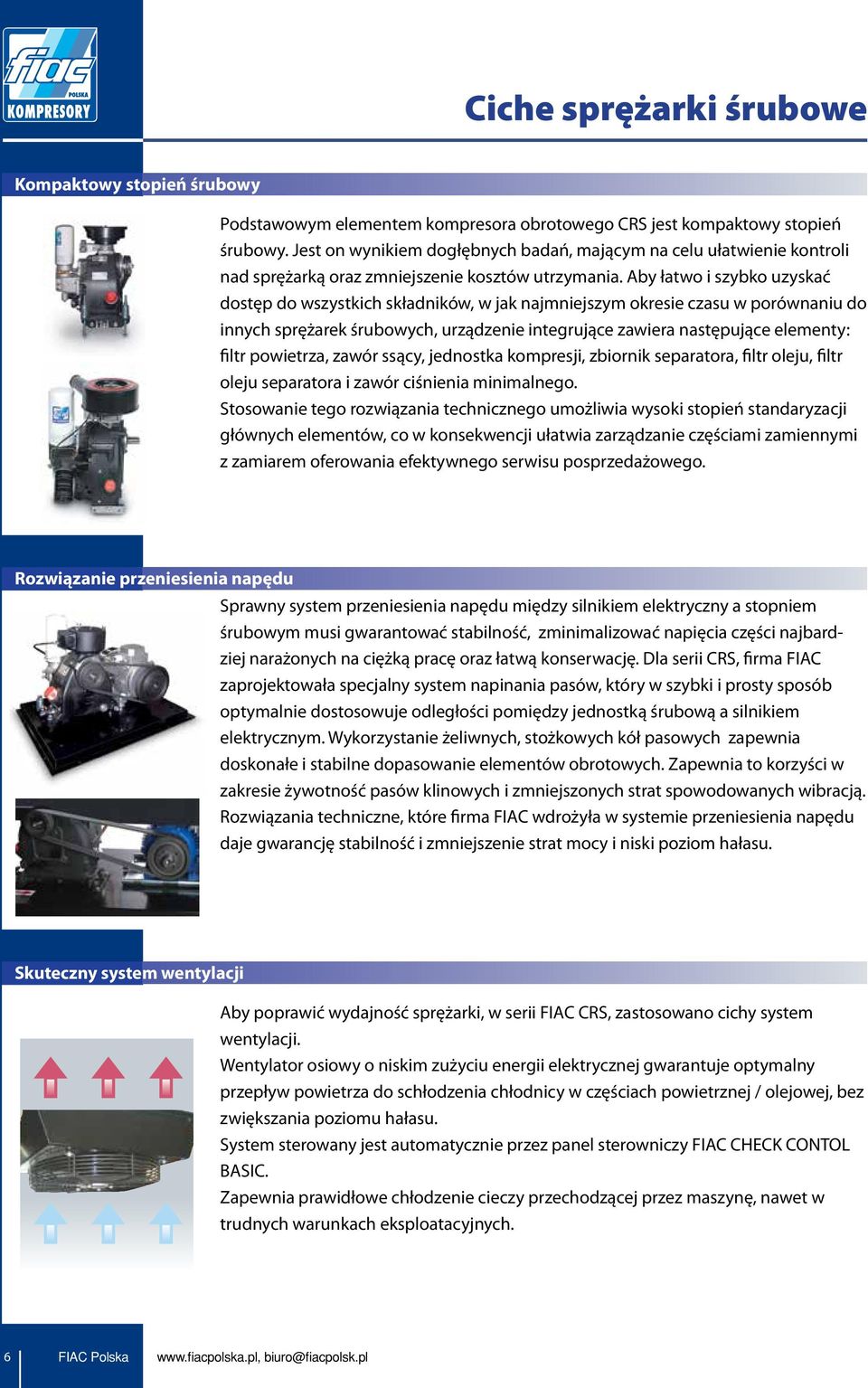

6 Ciche sprężarki śrubowe Kompaktowy stopień śrubowy Podstawowym elementem kompresora obrotowego CRS jest kompaktowy stopień śrubowy. Jest on wynikiem dogłębnych badań, mającym na celu ułatwienie kontroli nad sprężarką oraz zmniejszenie kosztów utrzymania. Aby łatwo i szybko uzyskać dostęp do wszystkich składników, w jak najmniejszym okresie czasu w porównaniu do innych sprężarek śrubowych, urządzenie integrujące zawiera następujące elementy: filtr powietrza, zawór ssący, jednostka kompresji, zbiornik separatora, filtr oleju, filtr oleju separatora i zawór ciśnienia minimalnego. Stosowanie tego rozwiązania technicznego umożliwia wysoki stopień standaryzacji głównych elementów, co w konsekwencji ułatwia zarządzanie częściami zamiennymi z zamiarem oferowania efektywnego serwisu posprzedażowego. Rozwiązanie przeniesienia napędu Sprawny system przeniesienia napędu między silnikiem elektryczny a stopniem śrubowym musi gwarantować stabilność, zminimalizować napięcia części najbardziej narażonych na ciężką pracę oraz łatwą konserwację. Dla serii CRS, firma FIAC zaprojektowała specjalny system napinania pasów, który w szybki i prosty sposób optymalnie dostosowuje odległości pomiędzy jednostką śrubową a silnikiem elektrycznym. Wykorzystanie żeliwnych, stożkowych kół pasowych zapewnia doskonałe i stabilne dopasowanie elementów obrotowych. Zapewnia to korzyści w zakresie żywotność pasów klinowych i zmniejszonych strat spowodowanych wibracją. Rozwiązania techniczne, które firma FIAC wdrożyła w systemie przeniesienia napędu daje gwarancję stabilność i zmniejszenie strat mocy i niski poziom hałasu. Skuteczny system wentylacji Aby poprawić wydajność sprężarki, w serii FIAC CRS, zastosowano cichy system wentylacji. Wentylator osiowy o niskim zużyciu energii elektrycznej gwarantuje optymalny przepływ powietrza do schłodzenia chłodnicy w częściach powietrznej / olejowej, bez zwiększania poziomu hałasu. System sterowany jest automatycznie przez panel sterowniczy FIAC CHECK CONTOL BASIC. Zapewnia prawidłowe chłodzenie cieczy przechodzącej przez maszynę, nawet w trudnych warunkach eksploatacyjnych. 6 FIAC Polska biuro@fiacpolsk.pl

7 CRS 5,5-7, Wymiary i dane techniczne C A D B C A B Wydajność wg ISO 1217:1996 / Moc wyjściowa / DOL rozruchu / Rozruch gwiazda / trójkąt FIAC Polska biuro@fiacpolsk.pl 7
