1 KOMPRESSOREN Sprężarki śrubowe Seria SXC»compact«z profilem SIGMA Wydajność od 0,26 do 0,80 m 3 /min, ciśnienie bar

2 Seria SXC Konstrukcja kompaktowa Seria SXC jest kompletnym urządzeniem wymagającym niewielkiej powierzchni. Dewiza konstruktorów brzmiała: podłączyć i pracować. Sprężarka śrubowa, osuszacz chłodniczy i zbiornik wraz z nowoczesną obudową wykonaną z rotacyjnie spiekanego polietylenu stanowią gotową do pracy jednostkę, w której efektywność energetyczna, prosta obsługa, żywotność i optymalne dobranie wszystkich podzespołów gwarantuje długoletnią, niezawodną i ekonomiczną pracę. SXC jest idealnym rozwiązaniem dla przedsiębiorstw, poszukujących kompaktowej stacji sprężonego powietrza. Precyzja od samego początku Każdy kompaktowy zestaw SXC posiada sprężarkę z wysoko efektywnym blokiem śrubowym o profilu SIGMA, którego cechą charakterystyczną jest dostarczanie większej ilości sprężonego powietrza przy mniejszym zużyciu energii. Wszechstronne i niewielkie Przy mocach znamionowych od 2,2 do 5,5 kw zawsze możliwe jest dobranie odpowiedniego modelu do konkretnego zastosowania. Wszystkie cztery modele SXC wymagają jedynie 0,62 m2 powierzchni ustawczej, a ich szerokość wynosi tylko 62 cm. Energooszczędne Za niezawodne i ekonomiczne działanie zestawu SXC odpowiada układ sterowania SIGMA CONTROL BASIC wykorzystujący energooszczędny algorytm pracy start-stop. Ciche i czyste Zestawy SXC są bardzo ciche, a poziom emitowanego hałasu wynosi jedynie 69 db (A). Dzięki zabudowanemu osuszaczowi chłodniczemu dostarczają one czyste i suche sprężone powietrze. Elektronicznie sterowany spust kondensatu odprowadza go ze zbiornika i osuszacza w niezawodny sposób, nie powodując przy tym strat energii. oszczędność energii dzięki optymalnym rozwiązaniom technicznym koszty inwestycyjne sprężarkowni koszty prac konserwacyjnych koszty energii elektrycznej oszczędność energii 2

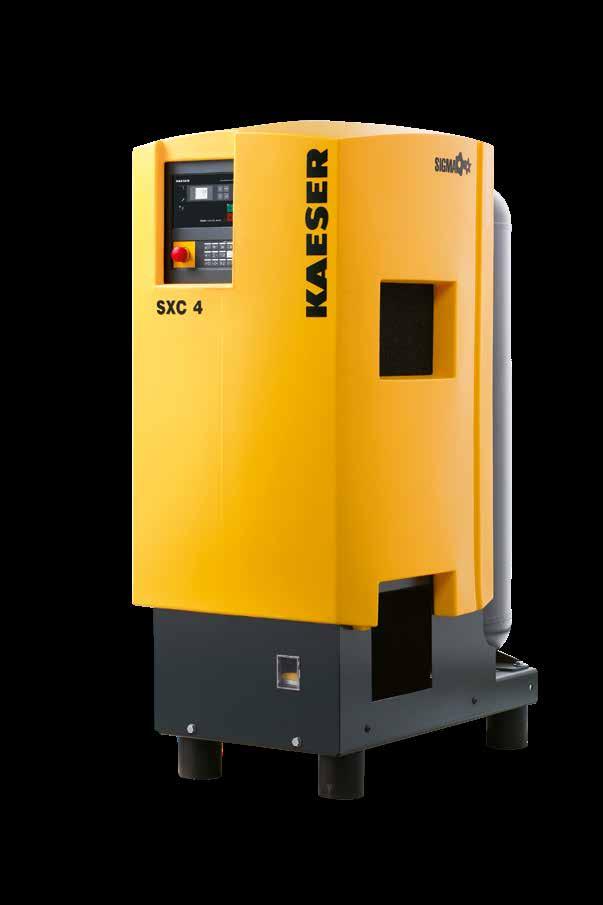

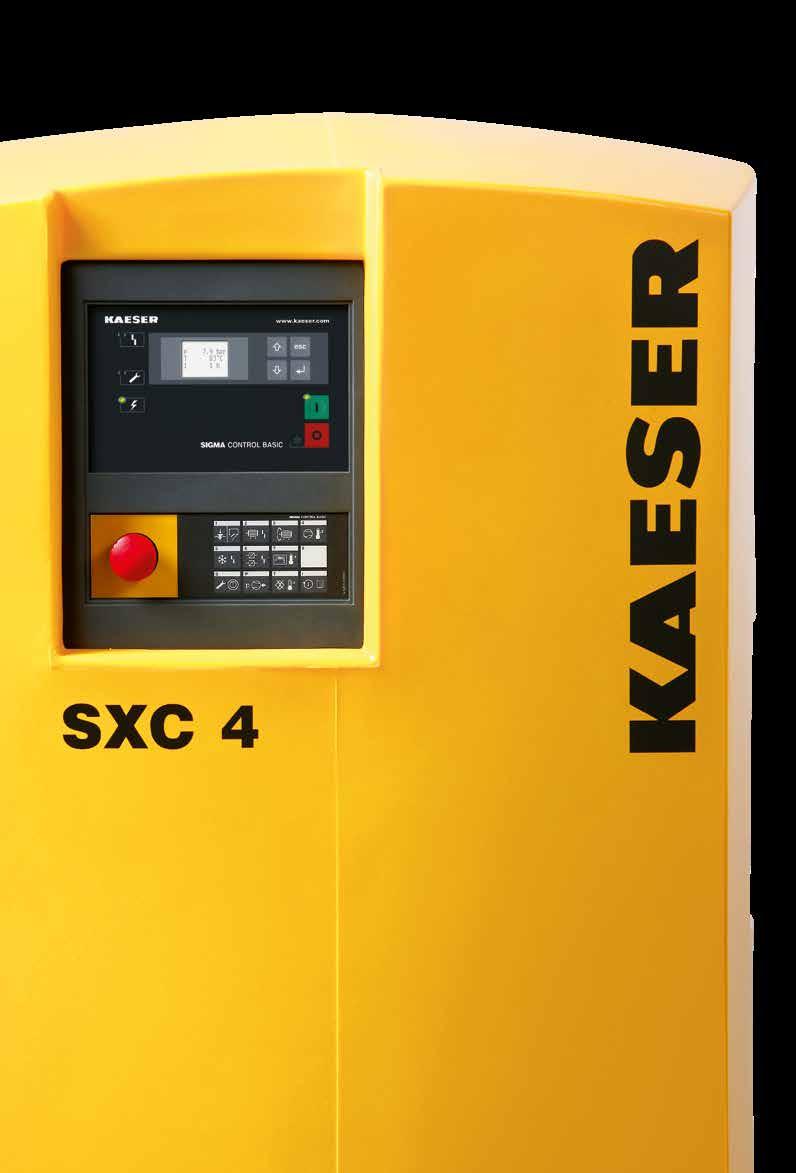

3 KOMPRESSOREN Stacja sprężonego powietrza all inclusive na najmniejszej powierzchni Rys.: SXC 4 3

4 4

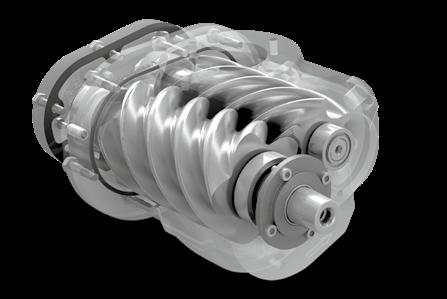

5 KOMPRESSOREN Seria SXC Jakość KAESER KOMPRESSOREN w każdym szczególe Energooszczędny profil SIGMA Zaprojektowany przez KAESER KOMPRESSOREN profil wirników SIGMA zużywa w porównaniu do tradycyjnych profili o takiej samej wydajności do 20% mniej energii elektrycznej. W efekcie osiągnięto najwyższe parametry wydajnościowe w swojej klasie. System sterowania SIGMA CONTROL BASIC Niezawodna i ekonomicznie optymalizowana praca sprężarki jest gwarantowana dzięki układowi sterowania SIGMA CONTROL BASIC pracującemu z efektywnym algorytmem regulacji w trybie start-stop. Dodatkowo w ciągły sposób nadzoruje on cały zestaw SXC. wylot powietrze chłodzące Przyjazna w obsłudze Po zdjęciu lekkiej obudowy, wykonanej z rotacyjnie spiekanego polietylenu, wszystkie obsługiwane elementy są łatwo dostępne. Elektroniczny spust kondensatu może być sprawdzany bez zdejmowania kratki ochronnej. Konstrukcja zestawów SXC jest ekstremalnie przyjazna dla obsługi. Efektywne chłodzenie Nowoczesne rozwiązanie układu chłodzenia jest kolejną cechą sprężarek KAESER KOMPRESSOREN. SXC nie są tu wyjątkiem. Zastosowano trzy wentylatory zapewniające optymalne chłodzenie. Jeden z nich, wyposażony w oddzielny silnik, w niezawodny sposób chłodzi układ olejowy. 5

6 Wyposażenie Sprężarka Gotowe do natychmiastowego rozpoczęcia pracy, w pełni automatyczne, z izolacją akustyczną i izolacją drgań, obudowa z podwójnymi ściankami ze spiekanego rotacyjnie polietylenu. Izolacja akustyczna Obudowa wyciszająca, metalowe elementy tłumiące, podwójna izolacja drgań. Blok sprężarki Jednostopniowy z wtryskiem oleju dla uzyskania optymalnego chłodzenia wirników; oryginalny blok śrubowy firmy KAESER KOMPRESSOREN z profilem SIGMA. Silnik elektryczny Energooszczędny silnik (IE2), wysokiej jakości niemiecki wyrób, IP 54, klasa izolacji F jako dodatkowa rezerwa. Z napędem pasowym Elastyczne paski, niewymagające naciągania. Dane techniczne Obieg oleju chłodzącego i powietrza Suchy filtr powietrza, z wkładem typu plaster miodu; zasysanie z zaworem klapowym zwrotnym; pneumatyczny zawór odpowietrzający; zbiornik separatora oleju z oddzielnymi wkładami filtracyjnymi; zawory bezpieczeństwa i zwrotny, ciśnienia minimalnego, filtr oleju w obwodzie chłodzącym. Chłodzenie chłodzenie powietrzem; aluminiowa chłodnica oleju z oddzielnie napędzanym wentylatorem, drugi wentylator na wale silnika głównego, automatyczna regulacja obiegu ciepła (tylko aktywna przy niewielkim obciążeniu). Zbiornik Z wewnętrznym pokryciem, elektronicznie sterowany spust kondensatu. SIGMA CONTROL BASIC Elektroniczny system kontroli i regulacji. Piktogramy, duży wyświetlacz. Regulacja start-stop. Monitoring: kierunku obrotów, ciśnienia urządzenia, końcowej temperatury sprężania, osuszacza chłodniczego. Wyświetlanie następujących danych pomiarowych: ciśnienie sieci, ciśnienie wyłączania, końcowa temperatura sprężania. Wyświetlanie danych o stanie: status urządzenia, zaistniałe błędy, oczekujące konserwacje. Wskazania: licznik godzin serwisowych, tłoczenia i pracy sprężarki, ustawiane okresy serwisowe, możliwość wyboru jednostek ciśnienia i temperatury (bar/psi/mpa/ C/ F). Indywidualnie redukowane ciśnienie zadane. Wyłącznik awaryjny, zestyk bezpotencjałowy Praca silnika. Elektroniczny przetwornik pomiarowy ciśnienia. Podzespoły elektryczne Szafa rozdzielcza IP 54; wentylacja szafy rozdzielczej, automatyczny układ rozruchowy trójkąt-gwiazda (od 3 kw); zabezpieczenie nadprądowe; transformator napięcia sterującego. Osuszacz chłodniczy Z wymiennikiem ciepła ze stali szlachetnej, zintegrowany separator kondensatu, spust kondensatu sterowany elektronicznie, izolowany obwód chłodzący. Modell nadciśnienie Betriebsüberdruck robocze urządzenia Gesamtanlage przy Liefermenge wydajność* ) * ) bei nadciśnieniu Betriebsüberdruck roboczym maks. max. Überdruck nadciśnienie Motor- moc znamionownennleistung silnika Kältetrockner pobór mocy środek Kältemittel Leistungsaufnahme przez chłodzący osuszacz Druck- ciśn. punkt tau- punkt rosy Diff ciśnienie erenzdruck powietrza luft- zbiornik Druck- różnicowe osuszacza Kältetrocknebehälter Abmessungen wymiary dł. x B szer. x T x Hwys. poziom Schall- hałasu druck-** pegel ** ) ) Masse masa bar m³/min bar kw kw C bar l mm db(a) kg SXC 3 7,5 10 0,34 0, ,2 0,25 R 134 a +6 0, x 980 x SXC 4 7, ,45 0,36 0, ,0 0,25 R 134 a +6 0, x 980 x SXC 6 7, ,60 0,48 0, ,0 0,30 R 134 a +6 0, x 980 x SXC 8 7, ,80 0,67 0, ,5 0,30 R 134 a +6 0, x 980 x *) Wydajność cała sprężarka wg ISO 1217: 2009, zał. C: ciśnienie na ssaniu 1 bar (abs.), temperatura powietrza wlotowego i chłodzącego 20 C **) Poziom ciśnienia akustycznego według normy ISO 2151 i normy podstawowej ISO , praca przy maksymalnym nadciśnieniu roboczym; tolerancja: ± 3 db (A) 6

7 KOMPRESSOREN Schemat konstrukcyjny zestawu SXC filtr powietrza blok sprężarki silnik napędowy przekładnia pasowa zbiornik separujący oleju chłodnica zbiorniki sprężonego powietrza spust kondensatu ECO-DRAIN osuszacz chłodniczy wylot sprężonego powietrza zawór regulacyjny Widoki Widok z przodu Widok z lewej strony Widok 3D spust kondensatu wylot sprężonego powietrza Widok z tyłu Widok z prawej strony 7
