1 Przewoźne sprężarki śrubowe PDC 90, PDC 190, m3/min certified enough air for everyone EUROPEAN UNION European Regional Development Fund Operational Programme Enterprise and Innovations for Competitiveness Atmos Chrást, January 2017

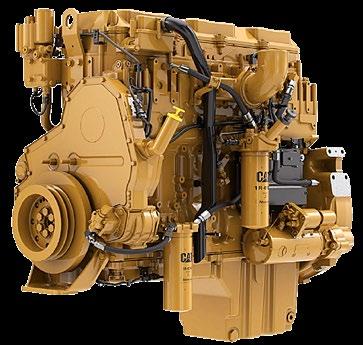

2 Tradycja w produkcji Przewoźne sprężarki śrubowe PDC 90, PDC 190 Nasza tradycja przemysłowa jest kamieniem węgielnym na którym zbudowaliśmy naszą firmę. Technika produkcji w naszym zakładzie działa już ponad 110 lat. Pierwsza sprężarka z silnikiem diesla opuściła linię produkcyjną w 1955 roku. Od tego czasu wiele generacji sprężarek zostało wytworzonych, a doświadczenie z projektowaniem, produkcją i przede wszystkim pracą zostało wykorzystane w sprężarkach przewożnych dla coraz bardziej wymagających potrzeb. Certyfikaty norm CE dla Caterpillar Nowe rozwiązania dla silników spalinowych Certyfikowane silniki CAT C4 i C7

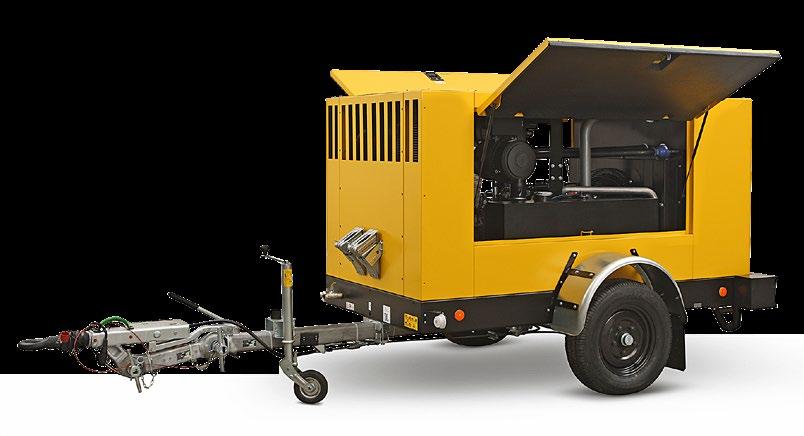

3 PDC 90 Sp Maszyny do ekstremalnych warunków najwyższej jakości części używane do wyprodukowania maszyn odporna na korozję obudowa lakierowana proszkowo metodą kataforezy dodatkowe wkłady filtra powietrza sprężarka odporna na wysokie ekstremalne temperatury wersja niskotemperaturowa start z 24 V akumulatorem Duża zwrotność maszyny waga maszyny poniżej 3500kg włączając w to wszystkie opcje dzięki innowacyjnemu projektowi maszyny wyważony zaczep do podnoszenia przez dźwig jednoosiowe podwozie do łatwego manewrowania w zabudowanym terenie system łagodnego startu przy niskich temperaturach dla dłuższego życia baterii duża jednostka sprężająca z dużym zapasem energii

4 rężarka odpowiednia dla Ci Najważniejsze zalety silników o stałej prędkości z Nowy silnik Caterpillar zgodny z CE z Minimum elektroniki w sprężarce z Nie wymagany AdBlue z Duża rezerwa mocy z Silnik niskiej prędkości z Niskie zużycie silnika dzięki innowacyjnie zaprojektowanej jednostce sterującej z Duży zakres dodatkowych opcji z Brak filtra cząstek DPF Przykłady zastosowań

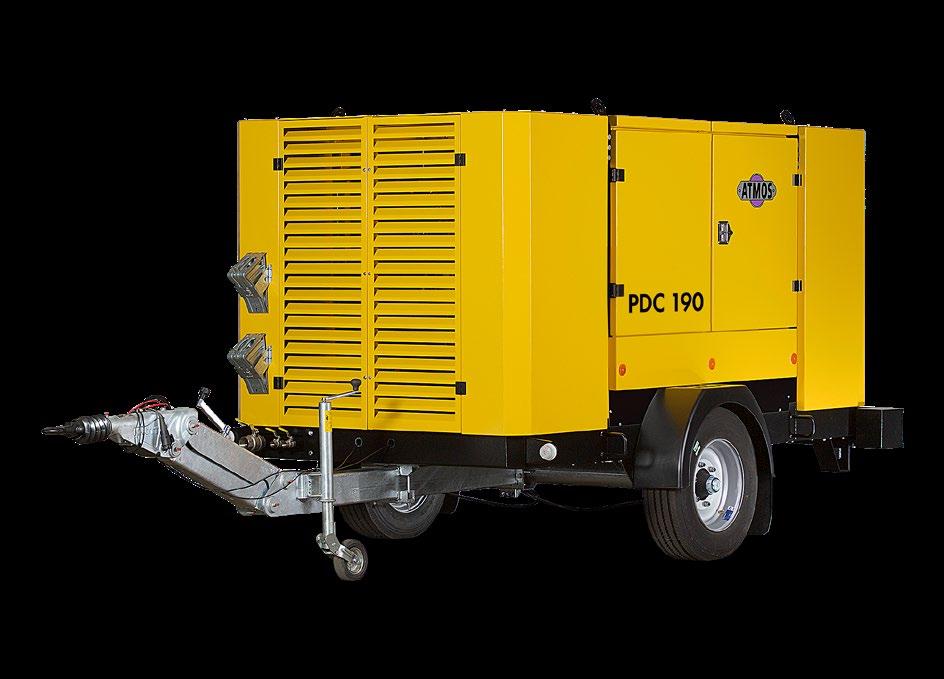

5 ebie PDC 190 Jednostka kontrolna intuicyjny wyświetlacz cyfrowy który w prosty sposób wyświetla status działania sprężarki: wartości temperatury i ciśnienia w elemencie śrubowym wartości temperatury i ciśnienia w motorze prędkość silnika (wymagana i aktualna) interwały serwisowe poziom paliwa w baku napięcie akumulatora niestandardowa historia stanów maszyny-awarie Łatwy dostęp do punktów serwisowych obudowa maszyny pozwala na wyjątkowo wygodny dostęp do środka ze wszystkich stron (nawet od strony góry) specjalne drzwi ułatwiają dostęp do chłodnicy o wysokiej wydolności w celu jej czyszczenia bak paliwa dostarcza niezbędną ilości paliwa dla pełnej dniówki bez zbędnych przerw łagodny start sprężarki bez nadmiernych wibracji zdalne sterowanie maszyny (opcja)

6 Parametry techniczne Wymiary [mm] 4664 PDC 190 [m3/min] 12 / 10 / 8,8 / 7,5 25,2 / 24,8 / 22,1 / 19,9 [cfm] 425 / 350 / 310 / / 875 / 780 / 700 [bar] 7 / 10 / 12 / 14 8,6 / 10 / 12 / 14 [psi] 100 / 150 / 175 / / 150 / 175 / 200 CAT C 4.4 Constant Speed CAT C 7.1 Constant Speed Ciśnienie Silnik 2065 Wydatek powietrza PDC Moc silnika [kw] 98,1 205 Prędkość silnika [rpm] Pojemność zbiornika paliwa [l] Napięcie [V] Temperatura (min do max) [ C] 10 to to +45 Waga (max) [kg] Wszelkie zmiany zastrzeżone. Uzdatnianie sprężonego powietrza wariant B Remote control External tank connection Diesel particle filter (DPF) Remote control External Diesel particle filter (DPF) External Podwozie External Chłodnica końcowa + separator cyklonowy filter (DPF) Diesel particle Remote control start ColdPochłaniacz iskier External Tool lubricator External External External ATMOS CHRÁST s.r.o, Plzeňská 149, Chrást, Czech Republic Tel.: info@atmos-chrast.cz Condensate vapo External External Zewnętrzne podłączenie baku paliwa Aftercooler + water trap External valve External Zdalne sterowanie Cold start Wymiennik ciepła Filtr cząsteczek diesla (DPF) External External Diesel particle +filter (DPF) Aftercooler water trap External Condensate vaporizer obrotami silnika np. w strefie wybuchu, rafineria External Zawór zabezpieczający przed nadmiernymi Filtry Odparowacz kondensatu Diesel particle filter (DPF) + water Aftercooler trap valve External External Smarownica External tank connection Zimny start ( 40 C) arrestor przy 40 C, sprężone przewoźna sprężarka możespark startować powietrze jest osuszone, wolne od cząstek stałych w oleju, ponownie podgrzewane, idealne do pracy w warunkach poniżej 0 C z długimi przewodami sprężonego powietrza External tank connection przewoźna sprężarka może startować przy 40 C, sprężone valve jest osuszane, powietrze wolne od Spark arrestorw oleju cząstek stałych może startować przy 40 C,Spark sprężone powietrze jest osuszane arrestor Uzdatnianie sprężonego powietrza wariant C sprężarka przewoźna valve Dodatkowe opcje Uzdatnianie sprężonego powietrza wariant A External Diesel particle filte
