1 Largo Sprężarki powietrza LARGO

2 ALUP Zaawansowana technologia. Wieloletnie doświadczenie. Alup Kompressoren ma ponad 85-letnie doświadczenie w branży. Naszą ambicją jest oferowanie rozwiązań sprężarkowych, które będą preferowane przez naszych klientów. Aby osiągnąć ten cel, musimy nieustannie inwestować w rozwój produktów pod kątem następujących kryteriów: Wysoka wydajność i znakomita jakość Zintegrowane rozwiązania techniczne Kompleksowa energooszczędność Całkowity koszt eksploatacji Troska o środowisko 2 Largo

3 Largo : nowy punkt zwrotny dla Alup Kompressoren Alup Kompressoren chce zawsze oferować takie rozwiązania, które pozwolą klientom osiągnąć jak największą produktywność. Dzięki innowacyjności, doświadczeniu i ciągłemu rozwojowi udało nam się osiągnąć optymalny poziom efektywności i niezawodności. Sprężarka Largo stanowi nowy punkt zwrotny w naszej pełnej sukcesów historii. Precyzyjne elementy mechaniczne, nowoczesna konstrukcja i wysokiej jakości podzespoły zapewniają najwyższą niezawodność tych urządzeń. Zintegrowana i efektywna konstrukcja zespołu sprężarkowego Largo gwarantuje niezawodną eksploatację: - Wszystkie podzespoły zostały starannie dobrane. - Wszystkie urządzenia są wytwarzane i testowane zgodnie z normami ISO 9001, ISO i ISO Gama modeli zaspokajająca wszystkie potrzeby Oferta sprężarek Largo wyznacza nowy standard w branży Zależnie od indywidualnych potrzeb można wybrać różne modele i wersje: Wersje chłodzone powietrzem lub wodą Wersje o różnych zakresach ciśnienia Liczne opcje pozwalające przystosować instalację do potrzeb klienta Korzyści z dostępnych opcji Sprawność energetyczna Rózne typy olejów i serwisowanie Monitorowanie i komunikacja Ochrona zasilania Audyt energii Warunkiem uzyskania najlepszej sprawności energetycznej jest wybór właściwej sprężarki. Przedstawiciele Alup Kompressoren chętnie przeprowadzą dla Państwa symulacje na podanych parametrach, która pozwoli wskazać idealną instalację sprężarkową. Largo

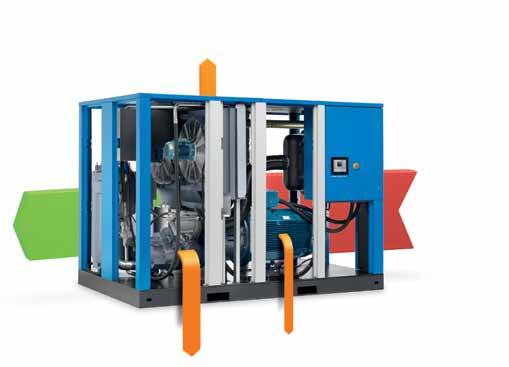

4 Wszystkie te korzyści otrzymujesz w komplecie Nasze produkty korzystają z najnowszych osiągnięć techniki, w dziedzinie badań naukowych i rozwoju, dając mozliwość osiągnięcia najwyższych parametrów. Wysokosprawny układ napędowy Element śrubowy jest dobrze sprawdzony w praktyce. Jego znakomita wydajność jest efektem starannego procesu produkcyjnego połączonego z nowatorską konstrukcją. Aby osiągnąć jak najwyższą moc przy jak najmniejszej szkodliwości dla środowiska naturalnego, jest on sprzężony z silnikiem o klasie ochrony IP 55. Przeniesienie napędu za pomocą przekładni podnosi dodatkowo sprawność i niezawodność. Zoptymalizowany układ chłodzenia Aluminiowy blok chłodniczy o dużej powierzchni obniża temperaturę powietrza i oleju, zapobiegając rozgrzewaniu się wnętrza obudowy. Wentylatory odznaczają się wysoką wydajnością chłodzenia w połączeniu z minimalnym poziomem hałasu. Taki układ chłodzenia daje efekt w postaci niezawodnego i skutecznego działania przez cały okres eksploatacji. Łatwe i bezpieczne serwisowanie Duże, zdejmowane osłony ułatwiają dostęp do wszystkich części wymagających przeglądów. Do czyszczenia chłodnic nie jest potrzebne żadne specjalne oprzyrządowanie. Aby wymienić obudowę filtra, wystarczy podnieść i odchylić pokrywę zbiornika separatora. Sterownik dokładnie informuje, ile godzin pozostało do następnego przeglądu, co pozwala elastycznie planować działania serwisowe. Ochronny układ filtracji Do ochrony wewnętrznych podzespołów przed zapyleniem służy dwustopniowy filtr wlotu powietrza, który zatrzymuje cząsteczki o wielkości 3 mikronów. Większe cząsteczki pyłu są przechwytywane przez filtry wstępne, zanim powietrze przejdzie przez medium filtracyjne o wysokiej skuteczności. 4 Largo

5 Doskonały układ separacji Najniższy poziom pozostałości oleju jest zasługą układu separacji działającego w trzech etapach: działanie grawitacyjne, wstępna separacja w zbiorniku oleju i filtracja przez separator oleju. W rezultacie uzyskuje się zawartość oleju poniżej 3 mg/m³. Niezawodny spust z separatora kondensatu w wyposażeniu standardowym Kondensat jest skutecznie odprowadzany poprzez spust separatora o dużej średnicy, który nie zapycha się nawet przy dużej wilgoci. Niezawodne działanie w wymagających warunkach Solidna obudowa i sprawdzone podzespoły zapewniają bezawaryjną pracę. Urządzenia są dostarczane gotowe do pracy bez ukrytych dodatkowych kosztów. Wszystkie przyłącza umieszczono po jednej stronie, aby uprościć montaż. AirControl 5.1 komunikacja i sterowanie Inteligentny, odznaczający się intuicyjną nawigacją i prostym w obsłudze interfejsem graficznym, nowy sterownik AirControl 5.1 to idealne narzędzie do zarządzania instalacją sprężarkową. Sterownik AirControl 5.1 oferuje wiele funkcji pozwalających lepiej monitorować, chronić i dostrajać instalację. Largo

6 Szeroka gama opcji Oleje i serwisowanie: olej na 4000 godzin, olej na 8000 godzin lub olej klasy food grade dopuszczony do kontaktu z żywnością Przekaźnik kolejności faz: zabezpieczenie silnika i układu elektrycznego przed awariami zasilania Sterowanie modulacyjne: regulacja natężenia przepływu sprężarki przy użyciu bardzo niewielkich zmian ciśnienia w sieci roboczej Odzyskiwanie energii: odzyskiwanie dużej części energii wytwarzanej przez sprężarkę, którą można spożytkować do podgrzewania wody w natryskach, kotłach itp. Spust kondensatu sterowany elektronicznie: spuszczanie kondensatu bez straty powietrza Wyposażenie do monitorowania SPM: ustalanie właściwego momentu na wymianę elementu śrubowego i łożysk silnika poprzez monitorowanie impulsów udarowych (metoda SPM) Zabezpieczenie termiczne PT 1000: dodatkowe zabezpieczenie silnika napędu głównego (2 dodatkowe czujniki w łożyskach i 3 w uzwojeniach) Grzałki przeciwkondensacyjne: w uzwojeniach silnika głównego są zamontowane grzałki elektryczne podłączone do szafy sprężarki Drewniana skrzynia do dalszego transportu Zasada odzyskiwania energii 10% ciepło z chłodnicy końcowej sprężarki 75% energii możliwej do odzyskania 100% zapotrzebowania energii elektrycznej 10% strat ciepła w stopniu sprężającym 5% strata energii ciepła z silnika elektrycznego 6 Largo

7 Standardowy zakres dostawy Układy obiegu powietrza i oleju Wentylatory w przypadku modeli chłodzonych powietrzem Sterownik z wyświetlaczem o wysokiej rozdzielczości Obudowa akustyczna Wlot i wylot powietrza przystosowane do zabudowy kanałów Wysokosprawny silnik w obudowie TEFC (obudowa całkowicie zamknięta, chłodzony wentylatorem), o stopniu ochrony IP 54 i klasie izolacji F Wbudowany rozruch gwiazda-trójkąt Wlot powietrza o wysokiej wydajności Spust separatora wody Układ separacji powietrza/oleju Urządzenie zabudowane na ramie stanowiącej element konstrukcyjny Dane techniczne Urządzenia 50 Hz Maksymalne ciśnienie robocze Robocze ciśnienie odniesienia Wydajność sprężarki w warunkach odniesienia Moc silnika Poziom hałasu Ilość powietrza chłodzącego Ciężar Średnica wylotu sprężonego powietrza Model bar psi bar psi m³/min l/s cfm kw CV db(a) m³/s kg kg (wg normy DIN 2633) LARGO 200 7, ,5 592, , DN100/PN16 8, ,7 545, , DN100/PN , ,8 512, , DN100/PN , ,2 436, , DN100/PN16 LARGO 250 7, ,8 680, , DN100/PN16 8, ,0 666, , DN100/PN , ,6 626, , DN100/PN16 Urządzenia 60 Hz Maksymalne ciśnienie robocze Robocze ciśnienie odniesienia Wydajność sprężarki w warunkach odniesienia Moc silnika Poziom hałasu Ilość powietrza chłodzącego Ciężar Średnica wylotu sprężonego powietrza Model bar psi bar psi m³/min l/s cfm kw CV db(a) m³/s kg kg (wg normy DIN 2633) LARGO 200 7, ,1 585, , DN100/PN16 8, ,5 524, , DN100/PN , ,0 483, , DN100/PN , ,6 426, , DN100/PN16 LARGO 250 7, ,0 649, , DN100/PN16 8, ,0 616, , DN100/PN , ,1 568, , DN100/PN16 Wymiary Długość Szerokość Wysokość Modelo mm cale mm cale mm cale LARGO ,0 133,3 2120,0 83,5 2400,0 94,5 LARGO ,0 133,3 2120,0 83,5 2400,0 94,5 Largo

8 zaawansowana technologia wieloletnie doświadczenie Dalszych informacji udziela miejscowy przedstawiciel ALUP kompressoren Autoryzowany dystrybutor ALUP Kompressoren
