1 KOMPRESSOREN Uzdatnianie kondensatu Seria AQUAMAT dla sprężarek o wydajności do 100

2 Seria AQUAMAT Uzdatnianie kondensatu się opłaca Coraz bardziej zaostrzane przepisy w zakresie ochrony środowiska sprawiają, że utylizacja nieoczyszczonego kondensatu wymaga wielu nakładów i jest kosztowna. Choćby z tych względów użytkownikom instalacji sprężonego powietrza opłaca się uzdatnianie powstającego kondensatu zgodnie z wymogami prawnymi. System AQUAMAT firmy KAESER KOMPRESSOREN stanowi w tym przypadku ekonomiczne i niezawodne rozwiązanie. Dlaczego uzdatnia się kondensat? Kondensat powstały przy wytwarzaniu sprężonego powietrza jest w zależności od warunków eksploatacji i otoczenia mniej lub bardziej nasycony zanieczyszczeniami i olejem. Te szkodliwe substancje mogą stanowić obciążenie dla środowiska. W celu uzyskania wody, którą można odprowadzić do kanalizacji, konieczne jest oczyszczenie kondensatu odpowiednio do obowiązujących przepisów prawnych. Zadanie to przejmują ekonomiczne systemy uzdatniania kondensatu AQUAMAT firmy KAESER KOMPRESSOREN. Gwarantują one niezawodne przestrzeganie i zachowanie ustawowych wartości granicznych (dla węglowodorów np. 10 lub maks. 20 mg/l). Oszczędne uzdatnianie Dzięki systemowi uzdatniania AQUAMAT użytkownik sprężarki może łatwo uzdatniać kondensat we własnym zakresie. Powstają przy tym tylko nieznaczne ilości odpadów do utylizacji. W porównaniu do uzdatniania całej ilości odprowadzonego kondensatu przez wyspecjalizowaną firmę, dzięki AQUAMAT można zaoszczędzić do 90% kosztów utylizacji. Dzięki temu urządzenie szybko się amortyzuje. Sprawdzone i certyfikowane uzdatnianie kondensatu Instytut Budownictwa w Berlinie, który jako jedyna instytucja w Niemczech posiada odpowiednie uprawnienia, przeprowadził kontrolę i certyfikację działania urządzeń AQUAMAT. Systemy oczyszczania kondensatu AQUAMAT gwarantują użytkownikowi oczyszczanie zgodne z najnowszym stanem techniki oraz bezpieczeństwo prawne. Oznacza to dla użytkownika możliwie najwyższe bezpieczeństwo w trakcie uzdatniania kondensatu sprężonego powietrza. Stosowanie AQUAMAT powoduje istotną oszczędność kosztów w gospodarce odpadami i przyczynia się do ochrony środowiska. Elektroniczny system utrzymania ciśnienia DHS Sieć sprężonego powietrza Sprężarka Separator cyklonowy Osuszacz Filtr chłodniczy ze z ECO-DRAIN spustem ECO-DRAIN Zbiornik sprężonego powietrza AQUAMAT uzdatnianie kondensatu We wszystkich punktach zbierania się kondensatu w systemie sprężonego powietrza należy zapewnić jego odprowadzanie. Najlepszym rozwiązaniem jest zastosowanie elektronicznie sterowanego spustu kondensatu. 2

3 KOMPRESSOREN Obniżenie kosztów! Rys.: AQUAMAT CF 9 3

4 4

5 KOMPRESSOREN Seria AQUAMAT Sprawdzone i certyfikowane uzdatnianie kondensatu Wysokowydajny materiał filtracyjny Tak wkład filtra wstępnego, jak i wkład filtra głównego zostały wykonane ze szczególnie wydajnego materiału filtracyjnego (nie zawierającego węgla aktywnego). Przyłączony przed filtrami zbiornik rozdzielający, w którym dochodzi do wstępnej, grawitacyjnej separacji zanieczyszczeń, dodatkowo zwiększa niezawodność i wydłuża interwały konserwacyjne (oprócz typu CF3). Dobrze widoczny wskaźnik alarmu Podnoszący się pływak sygnalizuje alarm. W takim przypadku koniecznie należy wymienić filtr. Za pomocą wzorcowego wskaźnika zmętnienia należy sprawdzać działanie AQUAMAT w regularnych odstępach czasu i w razie potrzeby przeprowadzać obsługę (zalecenie: test należy przeprowadzać 1 raz w tygodniu). Czysta wymiana wkładów Wkład filtra głównego można wyciągnąć za pomocą praktycznego uchwytu, a następnie zamocować na obudowie AQUAMAT do ocieknięcia. Umożliwia to czystą wymianę filtra. Nie jest konieczne namaczanie nowego wkładu. Kilka króćców doprowadzenia kondensatu Standardowo można przyłączyć do czterech przewodów kondensatu (od AQUAMAT CF 9). Niewykorzystywane przyłącza można zaślepić dostarczonymi zatyczkami. 5

6 Dane techniczne AQUAMAT CF 3 CF 6 CF 9 CF 19 CF 38 CF 75 CF 168 Maks wydajność chłodzonych olejem sprężarek śrubowych/rotacyjnych i rodzaje oleju w strefie klimatycznej 1* S-460, MOL, MOH, PAO, VCL Maks wydajność chłodzonych olejem sprężarek śrubowych/rotacyjnych i rodzaje oleju w strefie klimatycznej 2* S-460, MOL, MOH, PAO, VCL Maks wydajność chłodzonych olejem sprężarek śrubowych/rotacyjnych i rodzaje oleju w strefie klimatycznej 3* S-460, MOL, MOH, PAO, VCL Maks wydajność 1-/2-stopniowych sprężarek tłokowych i rodzaje oleju w strefie klimatycznej 1* PAO Estrowy 2,1 4,2 6, ,9 51,8 80 2,8 5,5 8,5 16,9 33,6 67, ,9 3,8 5,6 11,3 22, ,4 4,9 7,3 14,6 29,3 58,5 90 1,6 3,2 4,8 9,6 19,1 38,3 40 2,1 4,2 6,2 12,5 24,9 49,7 50 1,9 3,8 5,9 11,7 23,3 46,6 75 1,6 3,2 4,9 9,8 19,4 38,8 1,8 3,7 5,6 11,2 22,3 44,6 Maks wydajność 1-/2-stopniowych sprężarek tłokowych i rodzaje oleju w strefie klimatycznej 2* PAO Estrowy 1,7 3,4 5,1 10,1 20,3 40,5 52 1,4 2,8 4,2 8,4 16,9 33,8 1,6 3,2 4,9 9,7 19,4 38,8 Maks wydajność 1-/2-stopniowych sprężarek tłokowych i rodzaje oleju w strefie klimatycznej 3* PAO Estrowy Wielkość zbiornika (pojemność) Objętość napełnienia Filtr wstępny Filtr główny Przyłącze doprowadzenia kondensatu Przyłącze odpływu wody Przyłącze zaworu serwisowego Przyłącze odpływu oleju Zbiornik separatora oleju Masa Wymiary dł. x szer. x wys. Termostatycznie regulowane ogrzewanie l l l l kg mm 1,5 2,9 4,3 8,7 17,2 34,4 35 1,2 2,4 3,6 7,2 14,3 28,7 1,4 2,8 4,1 8,3 16, ,6 30,6 61,3 115,5 228, ,3 11,7 22,7 46,3 84,3 158, ,5 4,7 2,5 6,7 18,5 37,2 30 2,6 4,8 5,9 11,0 20,4 40,3 90 2x DN 10 2x DN 10 3x DN 10, 3x DN 10, 3x DN 13, 3x DN 13, 3x DN 13, DN 10 DN 10 DN 25 DN 25 DN 40 DN 40 DN 30 DN 13 DN 13 DN 13 DN 13 DN 13 DN 25 DN 25 DN 40 DN 40 DN 30 2 x 5 l 2 x 5 l 2 x 10 l 2 x 20 l 2 x 30 l 3,5 5,8 13,5 18,5 36, x 222 x x 254 x x 544 x x 594 x x 764 x x 939 x x 1200 x 1615 Moc grzewcza Masa Przyłącze elektryczne W kg 0,4 0, ,4 2,8 0,7 0, ,1 2,2 Wskazówka: Przy doborze systemu uzdatniania kondensatu AQUAMAT należy zwrócić uwagę na takie czynniki, jak konstrukcja sprężarki i rodzaj używanego oleju. UWAGA! Sprężarki rotacyjne i tłokowe wielostopniowe z układami ciągłego podawania oleju wykazują silniejszą skłonność do tworzenia postaci emulsyjnej kondensatu. Prosimy o podanie przedstawicielowi firmy KAESER KOMPRESSOREN danych technicznych Państwa sprężarek w celu indywidualnego doboru. * ) strefa klimatyczna: 1 = sucha/chłodna (Europa Pn., Kanada, USA Rejony Pn., Azja Centralna); 2 = umiarkowana (Europa Środkowa i Płd., Częściowo Ameryka Płd., Afryka Pn.); 3 = wilgotna (Rejony brzegowe Płd.- Wsch. Azji, Ameryka Środkowa, Oceania, Amazonia i Kongo) 6

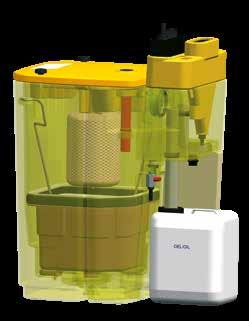

7 KOMPRESSOREN Schemat konstrukcji Komora rozprężna Zbiornik separacji wstępnej Wyjmowany wstępny separator zanieczyszczeń Zbiornik separatora oleju Filtr wstępny Wkład głównego filtra Odpływ wody Spust do referencyjnego badania mętności Zawierający olej kondensat zostaje doprowadzony pod ciśnieniem do komory rozprężnej (1). Pozbawiony ciśnienia kondensat, co pozwala uniknąć ewentualnych zawirowań i zmieszania, przechodzi do zbiornika rozdzielającego (2). Zawarte w cieczy większe zanieczyszczenia są zatrzymywane w wyjmowanym wstępnym separatorze (3). W zbiorniku rozdzielającym następuje także przemieszczenie się na wierzch oleju wskutek siły grawitacji. Poprzez przelew olej odprowadzany jest do zbiornika (4). Oczyszczony wstępnie kondensat poddawany jest następnie filtracji. Filtr wstępny (5) o optymalizowanym przepływie od wewnątrz na zewnątrz wiąże w swoim wkładzie pozostałe kropelki oleju. Końcowa ilość oleju jest bezpiecznie i niezawodnie zatrzymana przez główny wkład filtracyjny (6). Po takiej obróbce otrzymuje się wodę gotową do odprowadzenia do kanalizacji. Uzdatniony kondensat opuszcza AQUAMAT poprzez odpływ wody (7). Widoki Widok z przodu Widok z lewej strony Widok od góry Widok z przodu Widok z lewej strony Widok od góry AQUAMAT CF 3 AQUAMAT CF AQUAMAT CF 9 AQUAMAT CF AQUAMAT CF 38 AQUAMAT CF

8 Na całym świecie jak w domu KAESER KOMPRESSOREN, jako jeden z wiodących producentów sprężarek i dostawców systemów sprężonego powietrza, jest obecny na całym świecie. W 100 krajach oddziały i fi rmy partnerskie gwarantują użytkownikom dostarczenie najnowocześniejszych, efektywnych oraz niezawodnych instalacji wytwarzających i uzdatniających sprężone powietrze. Doświadczeni pracownicy oferują szeroką pomoc także w opracowaniu indywidualnych energooszczędnych rozwiązań dla wszystkich dziedzin zastosowania sprężonego powietrza. Światowa sieć informatyczna, obejmująca całą międzynarodowę grupę KAESER KOMPRESSOREN, pozwala, z każdego miejsca na kuli ziemskiej, na dostęp do rozwiązań tego systemowego dostawcy. Wykwalifi kowana, także połączona siecią informatyczną, organizacja serwisowa KAESER KOMPRESSOREN gwarantuje najlepszy dostęp do wszystkich produktów fi rmy. KAESER KOMPRESSOREN Sp. z o.o. ul. Taneczna Warszawa Telefon (22) Fax (22) info.poland@kaeser.com P-740PL Zastrzega się możliwość zmian!.3/18
