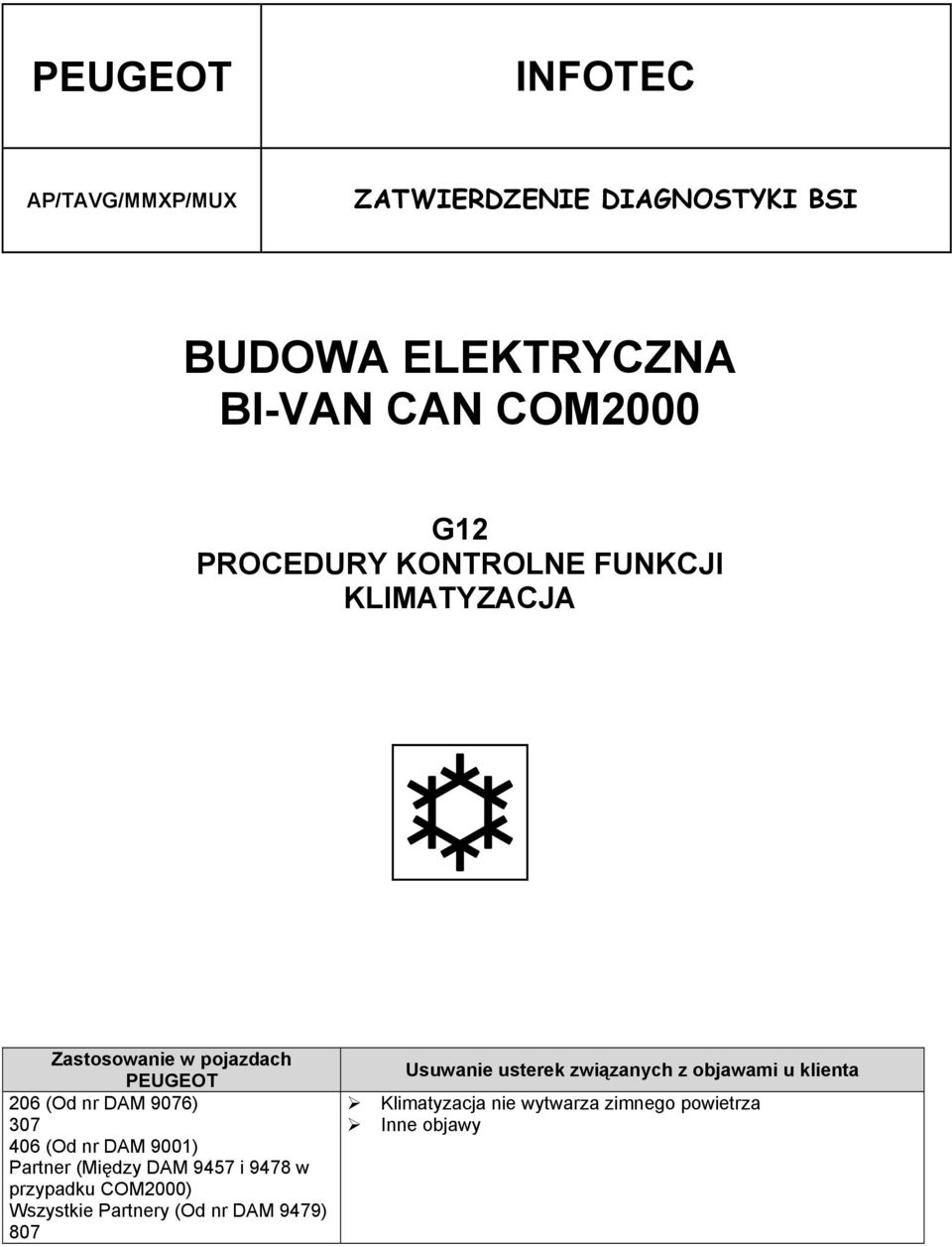

1 INFOTEC AP/TAVG/MMXP/MUX ZATWIERDZENIE DIAGNOSTYKI BSI BUDOWA ELEKTRYCZNA BI-VAN CAN COM2000 G12 PROCEDURY KONTROLNE FUNKCJI KLIMATYZACJA Zastosowanie w pojazdach PEUGEOT 206 (Od nr DAM 9076) (Od nr DAM 9001) Partner (Międz DAM 9457 i 9478 w przpadku COM2000) Wszstkie Partner (Od nr DAM 9479) 807 Usuwanie usterek związanch z objawami u klienta Klimatzacja nie wtwarza zimnego powietrza Inne objaw

2 INFOTEC Zatwierdzenie Diagnostki BSI Adnotacje wprowadzonch zmian w dokumencie Data Wersja Opis wprowadzonch zmian 11/06/2004 v1.0 Utworzenie dokumentu 22/06/2004 v1.1 Usunięto algortm kontroli trbu awarjnego. Zastąpiono go ostrzeżeniem o kontroli wstępnej. G12 Procedura diagnostki funkcji "Klimatzacja" 2

3 INFOTEC Zatwierdzenie Diagnostki BSI SPIS TREŚCI 1 PRZEDMIOT PROCEDURY ZWROT W RAMACH GWARANCJI PRZYPOMNIENIE FUNKCJI I JEJ BUDOWY PRZYPOMNIENIE FUNKCJI TELEKODOWANIE OSTRZEŻENIE - KONTROLE WSTĘPNE [G12][S01] ŻADEN PIKTOGRAM NIE ZOSTAŁ WYŚWIETLONY NA WYŚWIETLACZU PANELU KONTROLNEGO KLIMATYZACJI [G12][S02] KLIMATYZACJA NIE WYTWARZA ZIMNEGO POWIETRZA...8 G12 Procedura diagnostki funkcji "Klimatzacja" 3

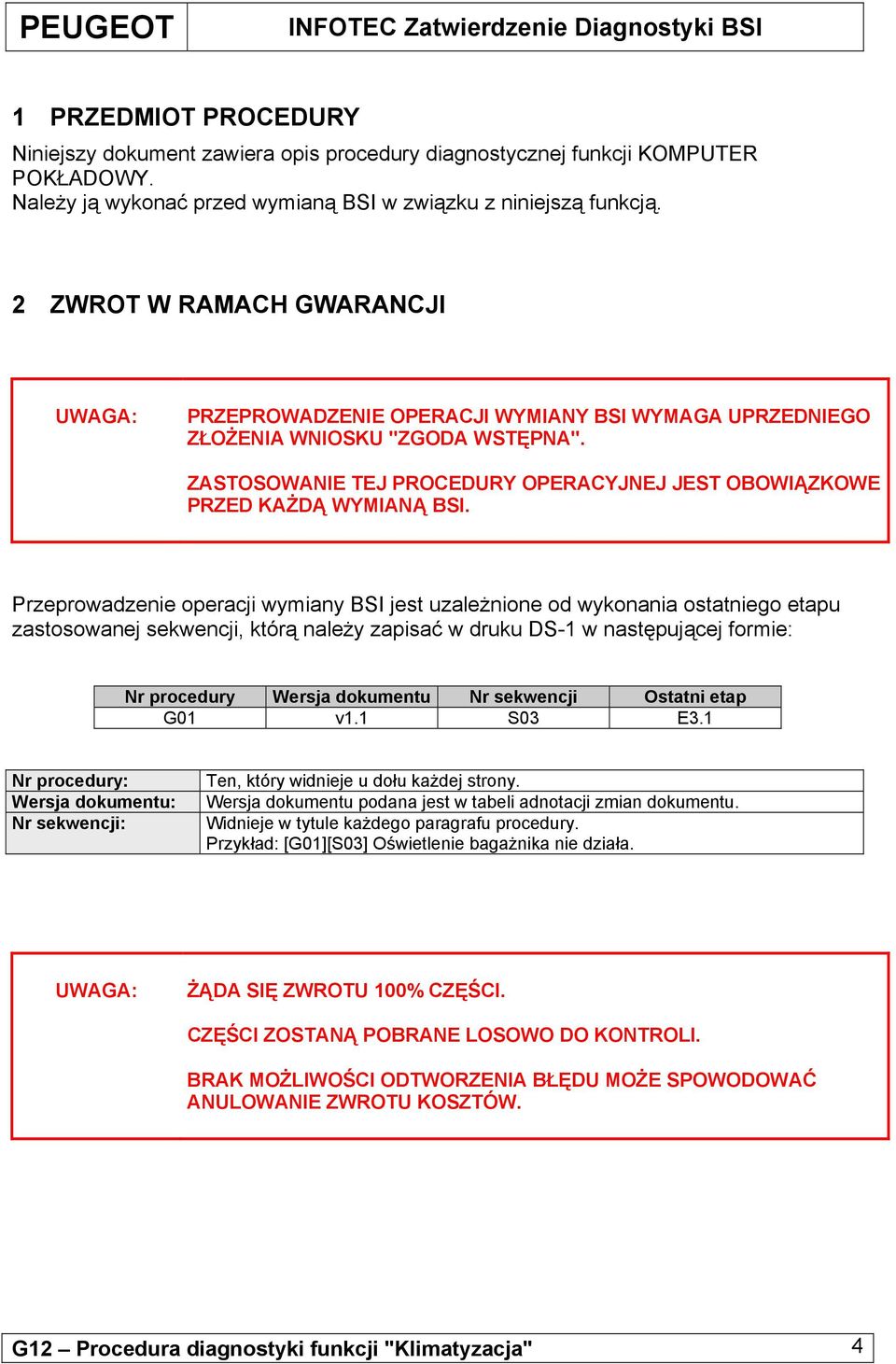

4 INFOTEC Zatwierdzenie Diagnostki BSI 1 PRZEDMIOT PROCEDURY Niniejsz dokument zawiera opis procedur diagnostcznej funkcji KOMPUTER POKŁADOWY. Należ ją wkonać przed wmianą BSI w związku z niniejszą funkcją. 2 ZWROT W RAMACH GWARANCJI UWAGA: PRZEPROWADZENIE OPERACJI WYMIANY BSI WYMAGA UPRZEDNIEGO ZŁOŻENIA WNIOSKU "ZGODA WSTĘPNA". ZASTOSOWANIE TEJ PROCEDURY OPERACYJNEJ JEST OBOWIĄZKOWE PRZED KAŻDĄ WYMIANĄ BSI. Przeprowadzenie operacji wmian BSI jest uzależnione od wkonania ostatniego etapu zastosowanej sekwencji, którą należ zapisać w druku DS-1 w następującej formie: Nr procedur Wersja dokumentu Nr sekwencji Ostatni etap G01 v1.1 S03 E3.1 Nr procedur: Wersja dokumentu: Nr sekwencji: Ten, któr widnieje u dołu każdej stron. Wersja dokumentu podana jest w tabeli adnotacji zmian dokumentu. Widnieje w ttule każdego paragrafu procedur. Przkład: [G01][S03] Oświetlenie bagażnika nie działa. UWAGA: ŻĄDA SIĘ ZWROTU 100% CZĘŚCI. CZĘŚCI ZOSTANĄ POBRANE LOSOWO DO KONTROLI. BRAK MOŻLIWOŚCI ODTWORZENIA BŁĘDU MOŻE SPOWODOWAĆ ANULOWANIE ZWROTU KOSZTÓW. G12 Procedura diagnostki funkcji "Klimatzacja" 4

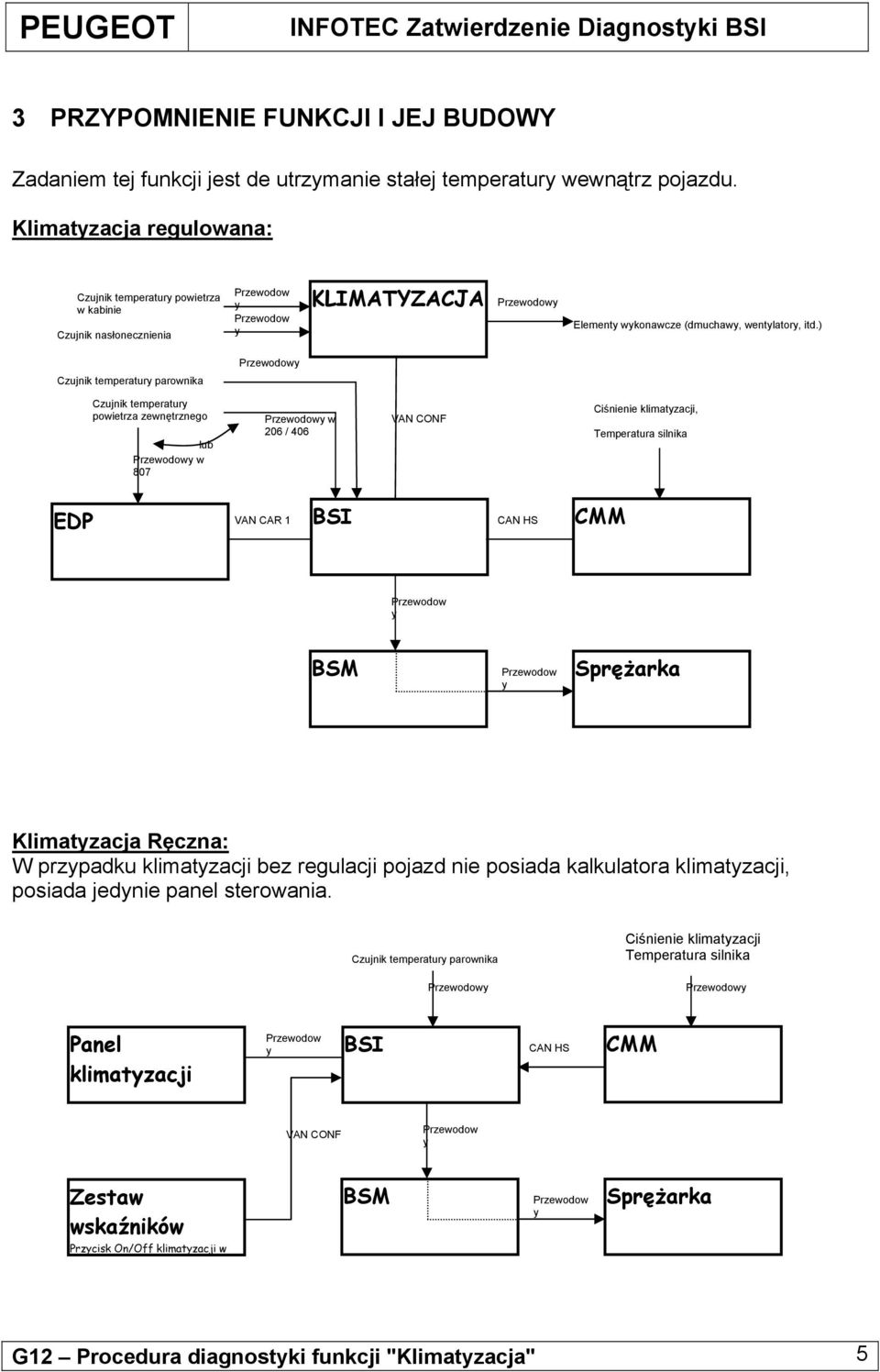

5 INFOTEC Zatwierdzenie Diagnostki BSI 3 PRZYPOMNIENIE FUNKCJI I JEJ BUDOWY Zadaniem tej funkcji jest de utrzmanie stałej temperatur wewnątrz pojazdu. Klimatzacja regulowana: Czujnik temperatur powietrza w kabinie Czujnik nasłonecznienia KLIMATYZACJA Element wkonawcze (dmuchaw, wentlator, itd.) Czujnik temperatur parownika Czujnik temperatur powietrza zewnętrznego lub w 807 w 206 / 406 VAN CONF Ciśnienie klimatzacji, Temperatura silnika EDP VAN CAR 1 BSI CAN HS CMM BSM Sprężarka Klimatzacja Ręczna: W przpadku klimatzacji bez regulacji pojazd nie posiada kalkulatora klimatzacji, posiada jednie panel sterowania. Czujnik temperatur parownika Ciśnienie klimatzacji Temperatura silnika Panel klimatzacji BSI CAN HS CMM VAN CONF Zestaw wskaźników BSM Sprężarka Przcisk On/Off klimatzacji w G12 Procedura diagnostki funkcji "Klimatzacja" 5

6 INFOTEC Zatwierdzenie Diagnostki BSI 3.1 Przpomnienie funkcji Funkcja klimatzacji zarządzana jest przez kilka kalkulatorów pojazdu. UWAGA: Niniejsza procedura umożliwia sprawdzenie jednie funkcjonalnej części klimatzacji, związanej z BSI. Nie sprawdza wszstkich funkcji. Sterowanie elektrczne sprzęgła sprężarki klimatzacji to bezpośrednie wjście elektrczne BSI. 3.2 Telekodowanie Telekodowanie tej funkcji jest możliwe za pośrednictwem przrządów diagnostcznch Peugeot Planet 2000 lub Diag Konfiguracja klimatzacji dostępna jest w menu: BSI Konfiguracja Opcja klienta Klimatzacja Konfigurację umożliwiają następujące wartości: Klimatzacja Rezstancja CTP Parametr związane z klimatzacją dostępne są w menu: BSI Pomiar parametrów Klimatzacja Parametr: Sterowanie sprężarki klimatzacji Sterowanie zespołem motowentlatorów na średniej prędkości Temperatura czujnika parownika Sterowanie dmuchawą klimatzacji Uwaga: w zależności od tpu pojazdu poddawanego diagnostce mogą wstąpić niewielkie różnice. G12 Procedura diagnostki funkcji "Klimatzacja" 6

7 INFOTEC Zatwierdzenie Diagnostki BSI 4 OSTRZEŻENIE - KONTROLE WSTĘPNE UWAGA: Przed rozpoczęciem napraw, należ sprawdzić: - NAPIĘCIE AKUMULATORA - BEZPIECZNIKI - ZREALIZOWAĆ PROCEDURĘ G00: "KONTROLA TRYBU AWARYJNEGO" - NASTĘPNIE MOŻECIE WYKONAĆ NINIEJSZĄ PROCEDURĘ. G12 Procedura diagnostki funkcji "Klimatzacja" 7

8 INFOTEC Zatwierdzenie Diagnostki BSI 5 [G12][S01] ŻADEN PIKTOGRAM NIE ZOSTAŁ WYŚWIETLONY NA WYŚWIETLACZU PANELU KONTROLNEGO KLIMATYZACJI W przpadku braku jakiegokolwiek piktogramu na wświetlaczu panelu kontrolnego klimatzacji pomimo regulowania klimatzacji za pomocą jej przełączników, wkonać następujące cznności: Podłączć przrząd diagnostczn, wprowadzić tp i kod DAM pojazdu. Wbrać menu: Klimatzacja / / Odczt kodów błędów Jeżeli nie ma błędów, NIE ZEZWALA SIĘ NA WYMIANĘ BSI, Skontaktować się z doradcą technicznm 6 [G12][S02] KLIMATYZACJA NIE WYTWARZA ZIMNEGO POWIETRZA Operacje do wkonania: Podłączć przrząd diagnostczn, wprowadzić tp i kod DAM pojazdu. Wbrać menu: BSI Test elementów wkonawczch Klimatzacja Przeprowadzić test "sterowanie sprężarki klimatzacji" W przpadku samocznnego uruchomienia sprzęgła sprężarki, BSI NIE SPOWODOWAŁO USTERKI, NIE ZEZWALA SIĘ NA JEGO WYMIANĘ (Sprawdzić zabezpieczenia funkcji klimatzacji). Wbrać menu: BSI Pomiar parametrów Klimatzacja W przpadku nieprawidłowego odbioru temperatur parownika, BSI nie zezwala na działanie klimatzacji. BSI NIE SPOWODOWAŁO USTERKI, NIE ZEZWALA SIĘ NA JEGO WYMIANĘ G12 Procedura diagnostki funkcji "Klimatzacja" 8
