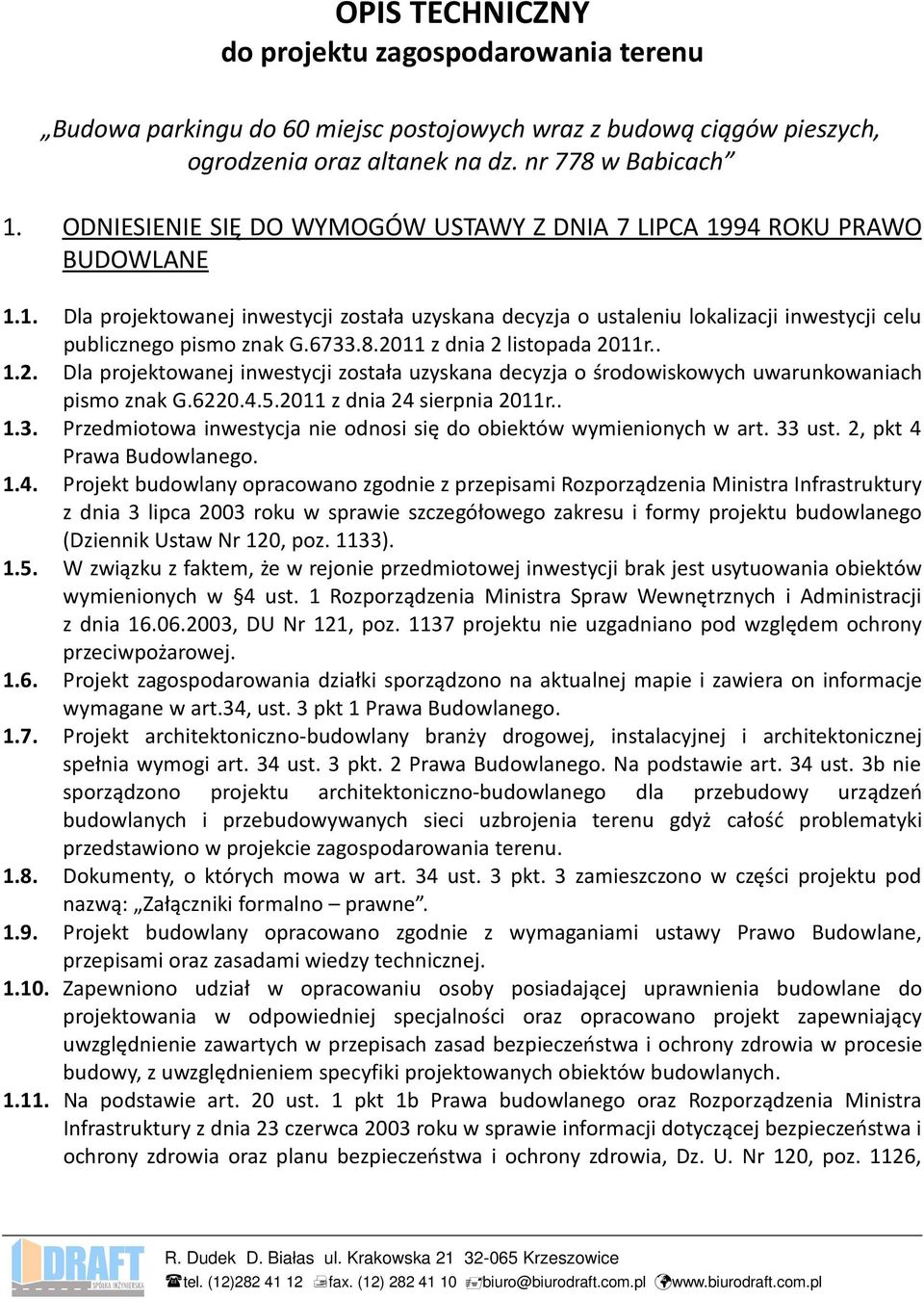

1 OPIS TECHNICZNY do projektu zagospodarowania terenu Budowa parkingu do 60 miejsc postojowych wraz z budową ciągów pieszych, ogrodzenia oraz altanek na dz. nr 778 w Babicach 1. ODNIESIENIE SIĘ DO WYMOGÓW USTAWY Z DNIA 7 LIPCA 1994 ROKU PRAWO BUDOWLANE 1.1. Dla projektowanej inwestycji została uzyskana decyzja o ustaleniu lokalizacji inwestycji celu publicznego pismo znak G z dnia 2 listopada 2011r Dla projektowanej inwestycji została uzyskana decyzja o środowiskowych uwarunkowaniach pismo znak G z dnia 24 sierpnia 2011r Przedmiotowa inwestycja nie odnosi się do obiektów wymienionych w art. 33 ust. 2, pkt 4 Prawa Budowlanego Projekt budowlany opracowano zgodnie z przepisami Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dziennik Ustaw Nr 120, poz. 1133) W związku z faktem, że w rejonie przedmiotowej inwestycji brak jest usytuowania obiektów wymienionych w 4 ust. 1 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia , DU Nr 121, poz projektu nie uzgadniano pod względem ochrony przeciwpożarowej Projekt zagospodarowania działki sporządzono na aktualnej mapie i zawiera on informacje wymagane w art.34, ust. 3 pkt 1 Prawa Budowlanego Projekt architektoniczno-budowlany branży drogowej, instalacyjnej i architektonicznej spełnia wymogi art. 34 ust. 3 pkt. 2 Prawa Budowlanego. Na podstawie art. 34 ust. 3b nie sporządzono projektu architektoniczno-budowlanego dla przebudowy urządzeń budowlanych i przebudowywanych sieci uzbrojenia terenu gdyż całość problematyki przedstawiono w projekcie zagospodarowania terenu Dokumenty, o których mowa w art. 34 ust. 3 pkt. 3 zamieszczono w części projektu pod nazwą: Załączniki formalno prawne Projekt budowlany opracowano zgodnie z wymaganiami ustawy Prawo Budowlane, przepisami oraz zasadami wiedzy technicznej Zapewniono udział w opracowaniu osoby posiadającej uprawnienia budowlane do projektowania w odpowiedniej specjalności oraz opracowano projekt zapewniający uwzględnienie zawartych w przepisach zasad bezpieczeństwa i ochrony zdrowia w procesie budowy, z uwzględnieniem specyfiki projektowanych obiektów budowlanych Na podstawie art. 20 ust. 1 pkt 1b Prawa budowlanego oraz Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, Dz. U. Nr 120, poz. 1126,

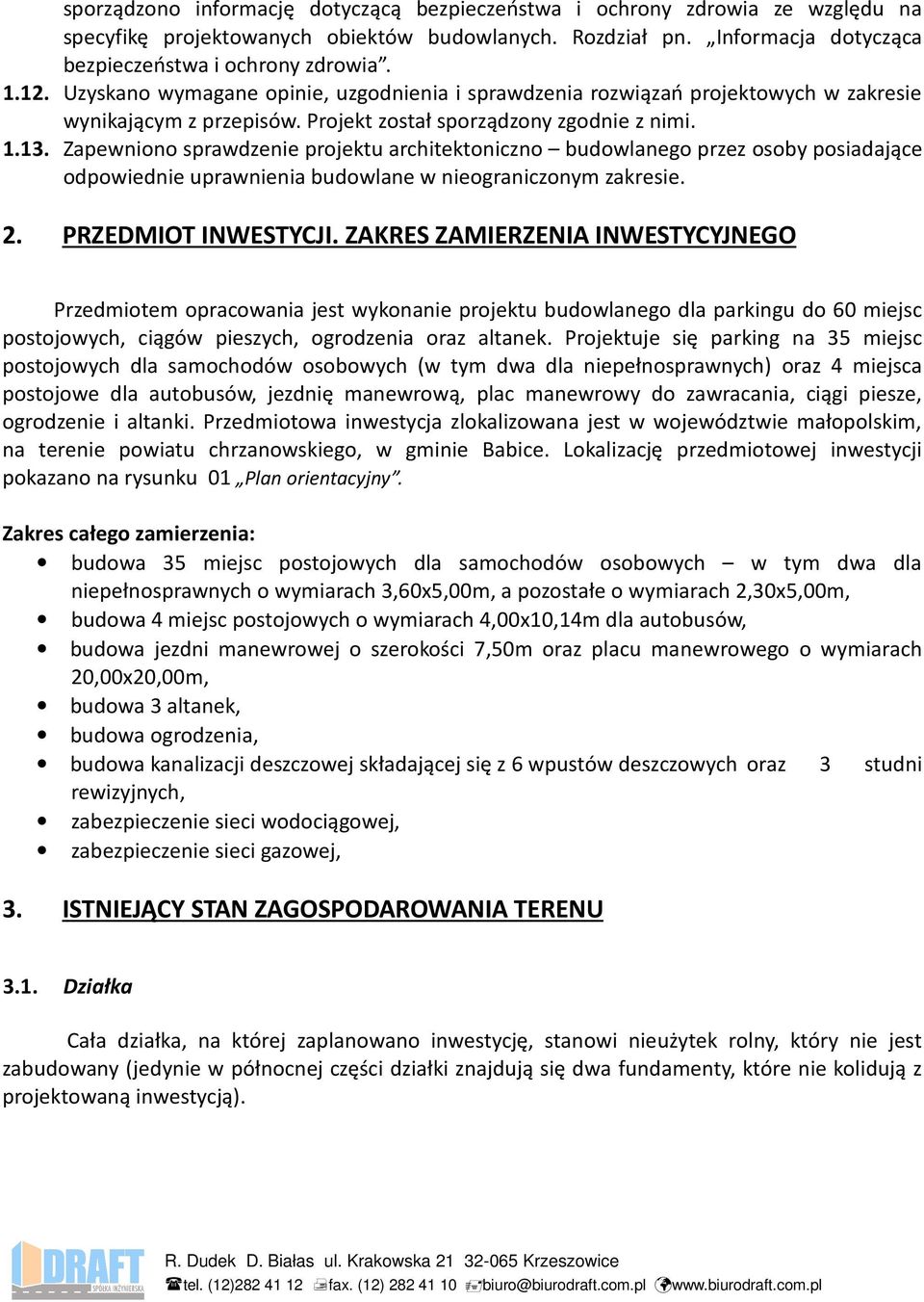

2 sporządzono informację dotyczącą bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanych obiektów budowlanych. Rozdział pn. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Uzyskano wymagane opinie, uzgodnienia i sprawdzenia rozwiązań projektowych w zakresie wynikającym z przepisów. Projekt został sporządzony zgodnie z nimi Zapewniono sprawdzenie projektu architektoniczno budowlanego przez osoby posiadające odpowiednie uprawnienia budowlane w nieograniczonym zakresie. 2. PRZEDMIOT INWESTYCJI. ZAKRES ZAMIERZENIA INWESTYCYJNEGO Przedmiotem opracowania jest wykonanie projektu budowlanego dla parkingu do 60 miejsc postojowych, ciągów pieszych, ogrodzenia oraz altanek. Projektuje się parking na 35 miejsc postojowych dla samochodów osobowych (w tym dwa dla niepełnosprawnych) oraz 4 miejsca postojowe dla autobusów, jezdnię manewrową, plac manewrowy do zawracania, ciągi piesze, ogrodzenie i altanki. Przedmiotowa inwestycja zlokalizowana jest w województwie małopolskim, na terenie powiatu chrzanowskiego, w gminie Babice. Lokalizację przedmiotowej inwestycji pokazano na rysunku 01 Plan orientacyjny. Zakres całego zamierzenia: budowa 35 miejsc postojowych dla samochodów osobowych w tym dwa dla niepełnosprawnych o wymiarach 3,60x5,00m, a pozostałe o wymiarach 2,30x5,00m, budowa 4 miejsc postojowych o wymiarach 4,00x10,14m dla autobusów, budowa jezdni manewrowej o szerokości 7,50m oraz placu manewrowego o wymiarach 20,00x20,00m, budowa 3 altanek, budowa ogrodzenia, budowa kanalizacji deszczowej składającej się z 6 wpustów deszczowych oraz 3 studni rewizyjnych, zabezpieczenie sieci wodociągowej, zabezpieczenie sieci gazowej, 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU 3.1. Działka Cała działka, na której zaplanowano inwestycję, stanowi nieużytek rolny, który nie jest zabudowany (jedynie w północnej części działki znajdują się dwa fundamenty, które nie kolidują z projektowaną inwestycją).

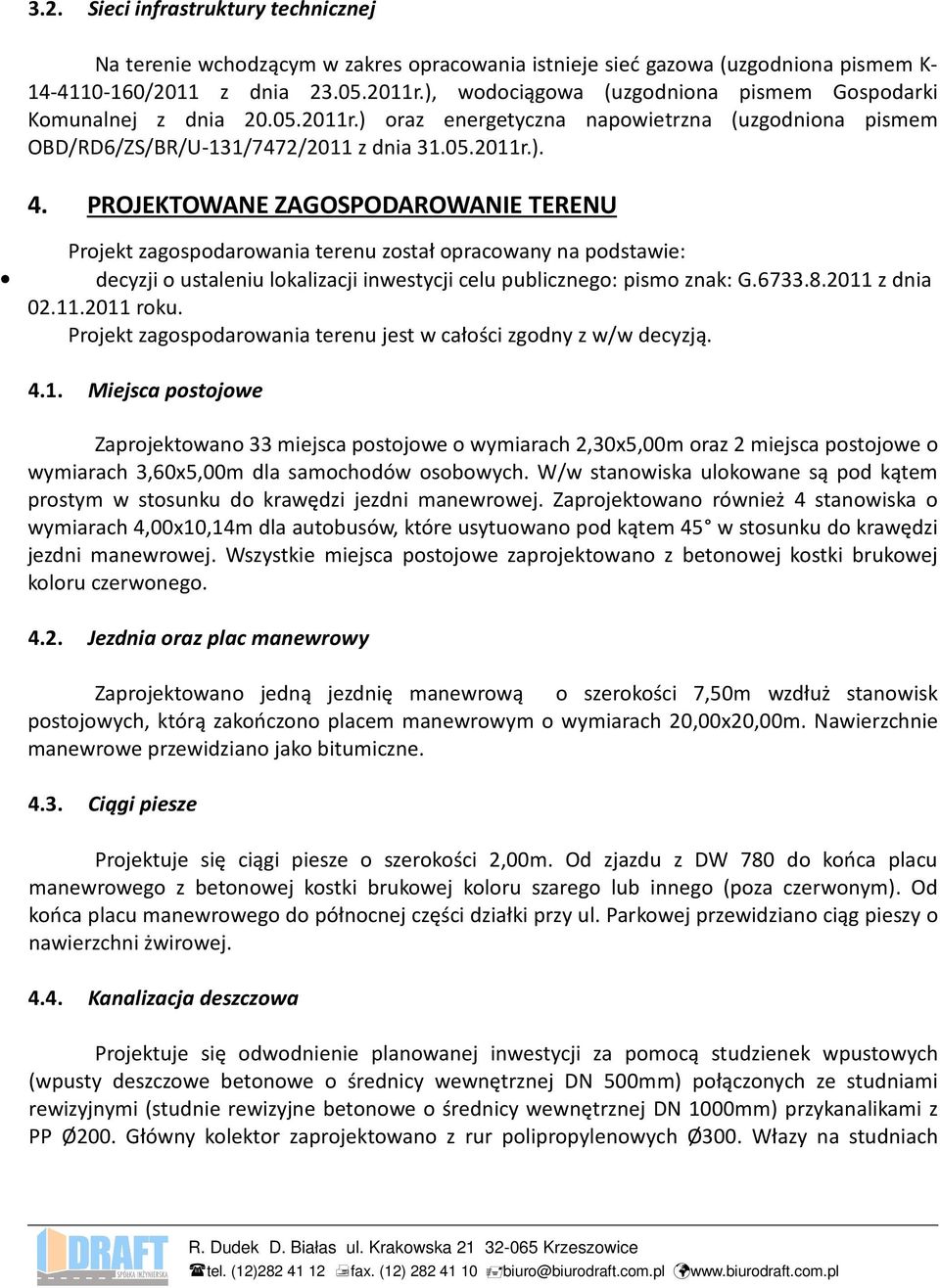

3 3.2. Sieci infrastruktury technicznej Na terenie wchodzącym w zakres opracowania istnieje sieć gazowa (uzgodniona pismem K /2011 z dnia r.), wodociągowa (uzgodniona pismem Gospodarki Komunalnej z dnia r.) oraz energetyczna napowietrzna (uzgodniona pismem OBD/RD6/ZS/BR/U-131/7472/2011 z dnia r.). 4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU Projekt zagospodarowania terenu został opracowany na podstawie: decyzji o ustaleniu lokalizacji inwestycji celu publicznego: pismo znak: G z dnia roku. Projekt zagospodarowania terenu jest w całości zgodny z w/w decyzją Miejsca postojowe Zaprojektowano 33 miejsca postojowe o wymiarach 2,30x5,00m oraz 2 miejsca postojowe o wymiarach 3,60x5,00m dla samochodów osobowych. W/w stanowiska ulokowane są pod kątem prostym w stosunku do krawędzi jezdni manewrowej. Zaprojektowano również 4 stanowiska o wymiarach 4,00x10,14m dla autobusów, które usytuowano pod kątem 45 w stosunku do krawędzi jezdni manewrowej. Wszystkie miejsca postojowe zaprojektowano z betonowej kostki brukowej koloru czerwonego Jezdnia oraz plac manewrowy Zaprojektowano jedną jezdnię manewrową o szerokości 7,50m wzdłuż stanowisk postojowych, którą zakończono placem manewrowym o wymiarach 20,00x20,00m. Nawierzchnie manewrowe przewidziano jako bitumiczne Ciągi piesze Projektuje się ciągi piesze o szerokości 2,00m. Od zjazdu z DW 780 do końca placu manewrowego z betonowej kostki brukowej koloru szarego lub innego (poza czerwonym). Od końca placu manewrowego do północnej części działki przy ul. Parkowej przewidziano ciąg pieszy o nawierzchni żwirowej Kanalizacja deszczowa Projektuje się odwodnienie planowanej inwestycji za pomocą studzienek wpustowych (wpusty deszczowe betonowe o średnicy wewnętrznej DN 500mm) połączonych ze studniami rewizyjnymi (studnie rewizyjne betonowe o średnicy wewnętrznej DN 1000mm) przykanalikami z PP Ø200. Główny kolektor zaprojektowano z rur polipropylenowych Ø300. Włazy na studniach

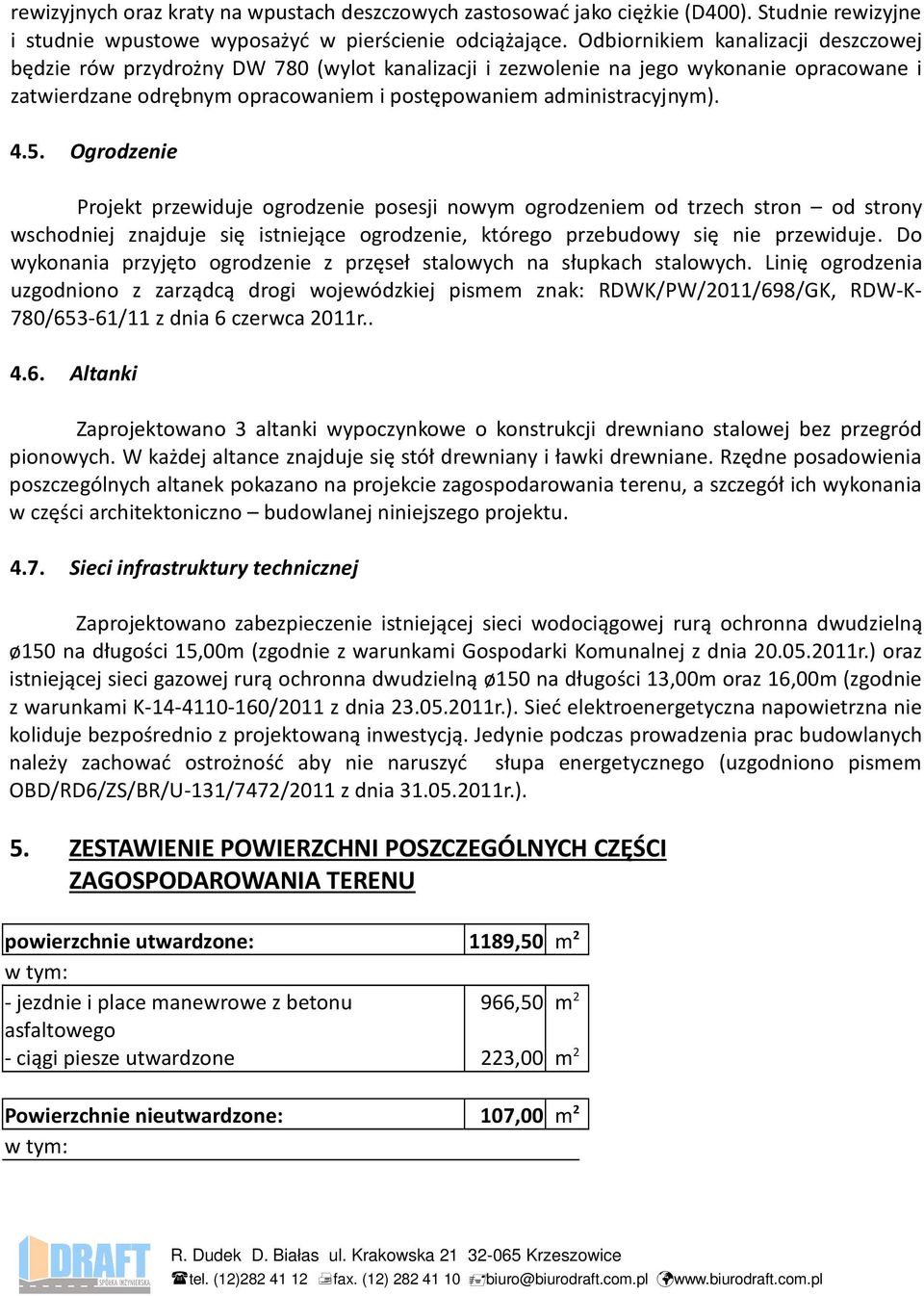

4 rewizyjnych oraz kraty na wpustach deszczowych zastosować jako ciężkie (D400). Studnie rewizyjne i studnie wpustowe wyposażyć w pierścienie odciążające. Odbiornikiem kanalizacji deszczowej będzie rów przydrożny DW 780 (wylot kanalizacji i zezwolenie na jego wykonanie opracowane i zatwierdzane odrębnym opracowaniem i postępowaniem administracyjnym) Ogrodzenie Projekt przewiduje ogrodzenie posesji nowym ogrodzeniem od trzech stron od strony wschodniej znajduje się istniejące ogrodzenie, którego przebudowy się nie przewiduje. Do wykonania przyjęto ogrodzenie z przęseł stalowych na słupkach stalowych. Linię ogrodzenia uzgodniono z zarządcą drogi wojewódzkiej pismem znak: RDWK/PW/2011/698/GK, RDW-K- 780/653-61/11 z dnia 6 czerwca 2011r Altanki Zaprojektowano 3 altanki wypoczynkowe o konstrukcji drewniano stalowej bez przegród pionowych. W każdej altance znajduje się stół drewniany i ławki drewniane. Rzędne posadowienia poszczególnych altanek pokazano na projekcie zagospodarowania terenu, a szczegół ich wykonania w części architektoniczno budowlanej niniejszego projektu Sieci infrastruktury technicznej Zaprojektowano zabezpieczenie istniejącej sieci wodociągowej rurą ochronna dwudzielną ø150 na długości 15,00m (zgodnie z warunkami Gospodarki Komunalnej z dnia r.) oraz istniejącej sieci gazowej rurą ochronna dwudzielną ø150 na długości 13,00m oraz 16,00m (zgodnie z warunkami K /2011 z dnia r.). Sieć elektroenergetyczna napowietrzna nie koliduje bezpośrednio z projektowaną inwestycją. Jedynie podczas prowadzenia prac budowlanych należy zachować ostrożność aby nie naruszyć słupa energetycznego (uzgodniono pismem OBD/RD6/ZS/BR/U-131/7472/2011 z dnia r.). 5. ZESTAWIENIE POWIERZCHNI POSZCZEGÓLNYCH CZĘŚCI ZAGOSPODAROWANIA TERENU powierzchnie utwardzone: 1189,50 m 2 w tym: - jezdnie i place manewrowe z betonu 966,50 m 2 asfaltowego - ciągi piesze utwardzone 223,00 Powierzchnie nieutwardzone: 107,00 m 2 w tym: m 2

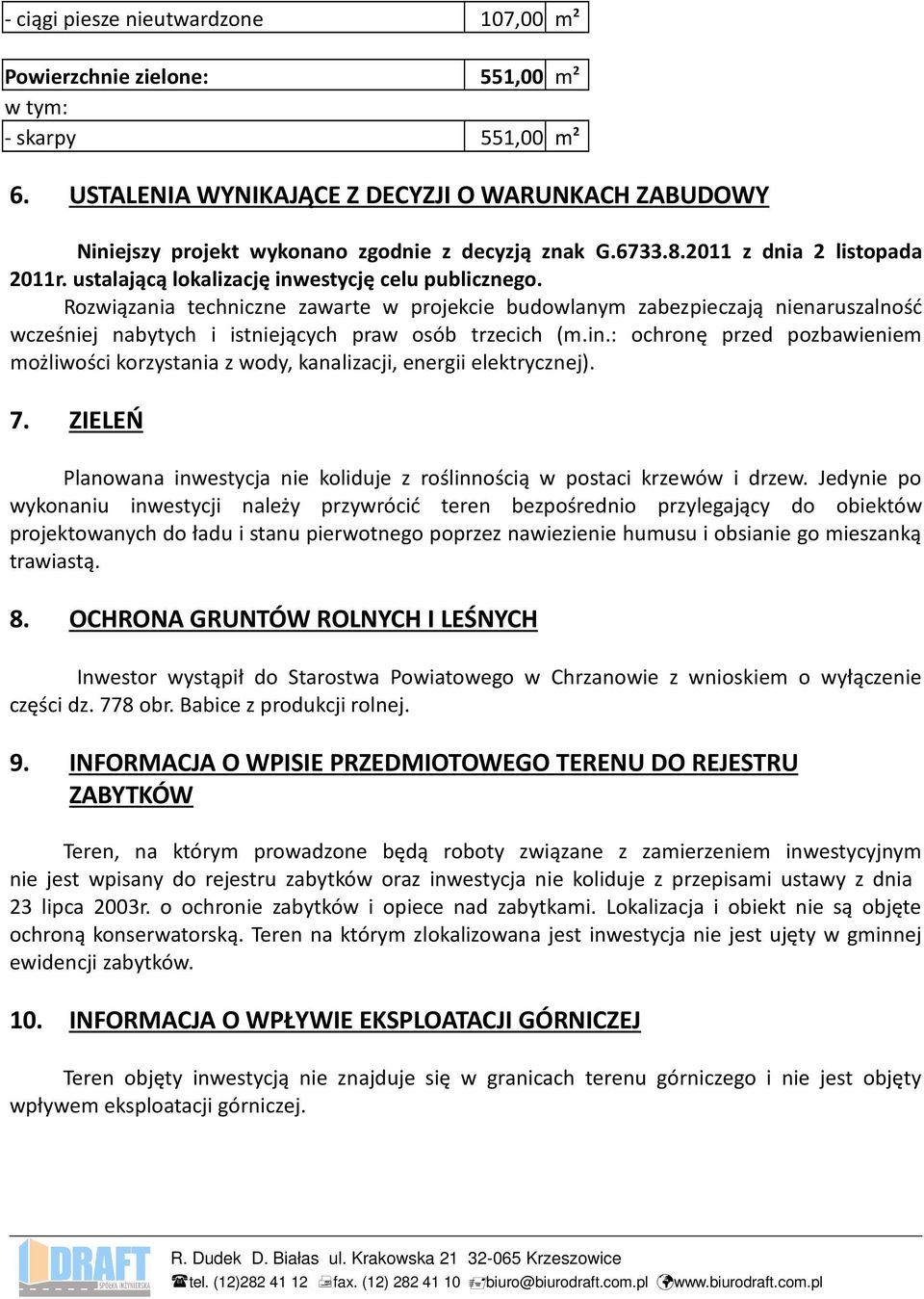

5 - ciągi piesze nieutwardzone 107,00 m 2 Powierzchnie zielone: 551,00 m 2 w tym: - skarpy 551,00 m 2 6. USTALENIA WYNIKAJĄCE Z DECYZJI O WARUNKACH ZABUDOWY Niniejszy projekt wykonano zgodnie z decyzją znak G z dnia 2 listopada 2011r. ustalającą lokalizację inwestycję celu publicznego. Rozwiązania techniczne zawarte w projekcie budowlanym zabezpieczają nienaruszalność wcześniej nabytych i istniejących praw osób trzecich (m.in.: ochronę przed pozbawieniem możliwości korzystania z wody, kanalizacji, energii elektrycznej). 7. ZIELEŃ Planowana inwestycja nie koliduje z roślinnością w postaci krzewów i drzew. Jedynie po wykonaniu inwestycji należy przywrócić teren bezpośrednio przylegający do obiektów projektowanych do ładu i stanu pierwotnego poprzez nawiezienie humusu i obsianie go mieszanką trawiastą. 8. OCHRONA GRUNTÓW ROLNYCH I LEŚNYCH Inwestor wystąpił do Starostwa Powiatowego w Chrzanowie z wnioskiem o wyłączenie części dz. 778 obr. Babice z produkcji rolnej. 9. INFORMACJA O WPISIE PRZEDMIOTOWEGO TERENU DO REJESTRU ZABYTKÓW Teren, na którym prowadzone będą roboty związane z zamierzeniem inwestycyjnym nie jest wpisany do rejestru zabytków oraz inwestycja nie koliduje z przepisami ustawy z dnia 23 lipca 2003r. o ochronie zabytków i opiece nad zabytkami. Lokalizacja i obiekt nie są objęte ochroną konserwatorską. Teren na którym zlokalizowana jest inwestycja nie jest ujęty w gminnej ewidencji zabytków. 10. INFORMACJA O WPŁYWIE EKSPLOATACJI GÓRNICZEJ Teren objęty inwestycją nie znajduje się w granicach terenu górniczego i nie jest objęty wpływem eksploatacji górniczej.

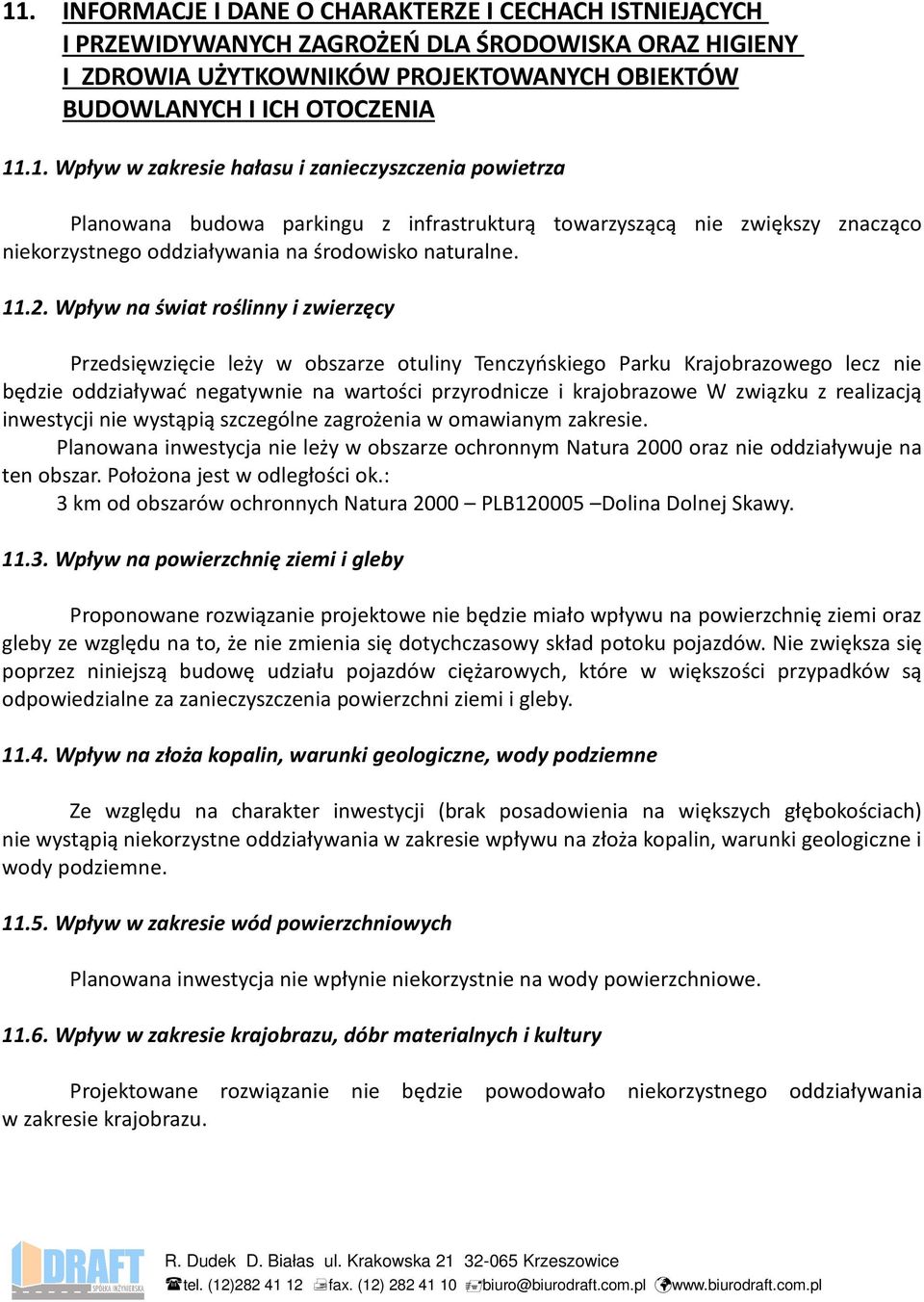

6 11. INFORMACJE I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROŻEŃ DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UŻYTKOWNIKÓW PROJEKTOWANYCH OBIEKTÓW BUDOWLANYCH I ICH OTOCZENIA Wpływ w zakresie hałasu i zanieczyszczenia powietrza Planowana budowa parkingu z infrastrukturą towarzyszącą nie zwiększy znacząco niekorzystnego oddziaływania na środowisko naturalne Wpływ na świat roślinny i zwierzęcy Przedsięwzięcie leży w obszarze otuliny Tenczyńskiego Parku Krajobrazowego lecz nie będzie oddziaływać negatywnie na wartości przyrodnicze i krajobrazowe W związku z realizacją inwestycji nie wystąpią szczególne zagrożenia w omawianym zakresie. Planowana inwestycja nie leży w obszarze ochronnym Natura 2000 oraz nie oddziaływuje na ten obszar. Położona jest w odległości ok.: 3 km od obszarów ochronnych Natura 2000 PLB Dolina Dolnej Skawy Wpływ na powierzchnię ziemi i gleby Proponowane rozwiązanie projektowe nie będzie miało wpływu na powierzchnię ziemi oraz gleby ze względu na to, że nie zmienia się dotychczasowy skład potoku pojazdów. Nie zwiększa się poprzez niniejszą budowę udziału pojazdów ciężarowych, które w większości przypadków są odpowiedzialne za zanieczyszczenia powierzchni ziemi i gleby Wpływ na złoża kopalin, warunki geologiczne, wody podziemne Ze względu na charakter inwestycji (brak posadowienia na większych głębokościach) nie wystąpią niekorzystne oddziaływania w zakresie wpływu na złoża kopalin, warunki geologiczne i wody podziemne Wpływ w zakresie wód powierzchniowych Planowana inwestycja nie wpłynie niekorzystnie na wody powierzchniowe Wpływ w zakresie krajobrazu, dóbr materialnych i kultury Projektowane rozwiązanie nie będzie powodowało niekorzystnego oddziaływania w zakresie krajobrazu.

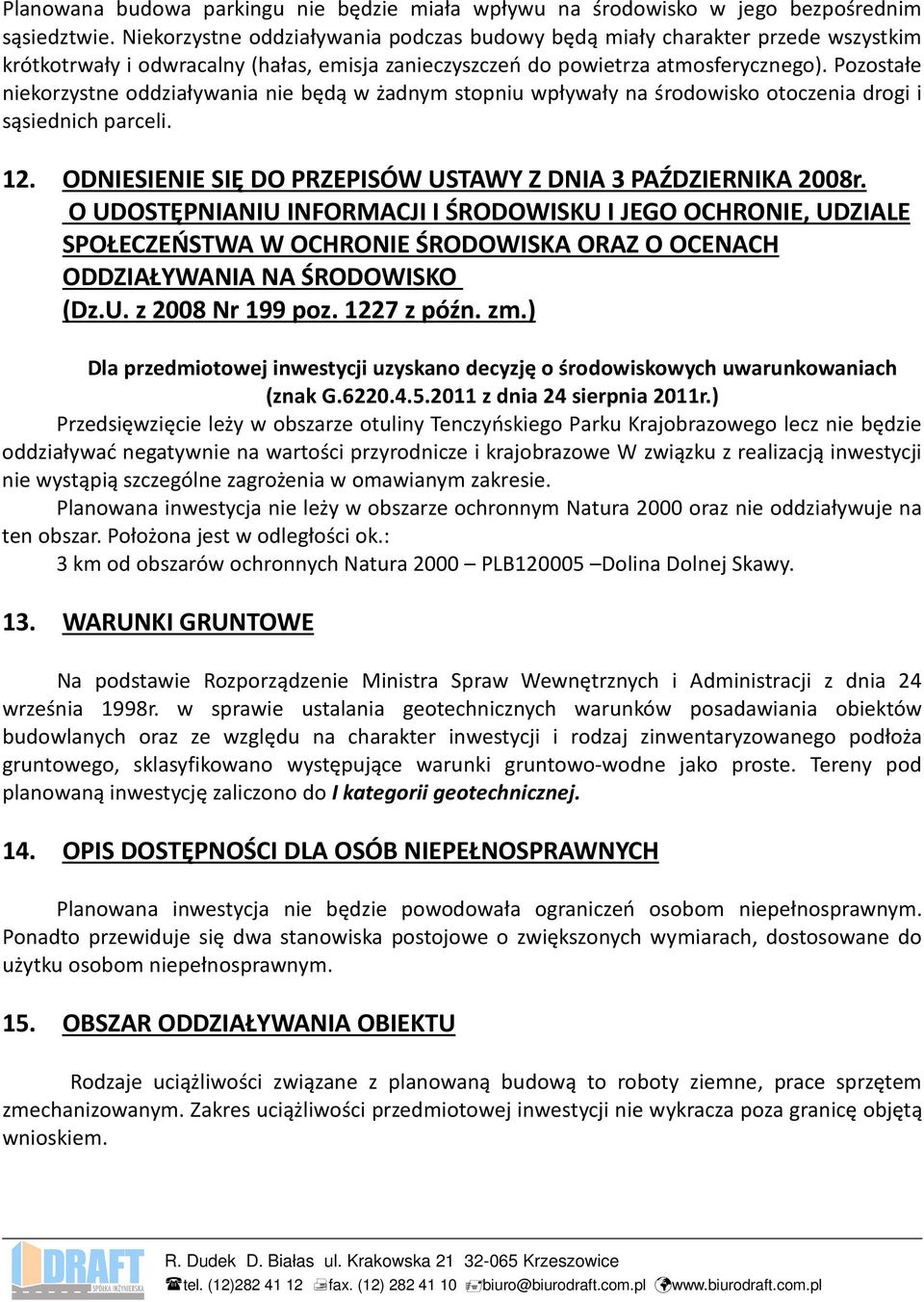

7 Planowana budowa parkingu nie będzie miała wpływu na środowisko w jego bezpośrednim sąsiedztwie. Niekorzystne oddziaływania podczas budowy będą miały charakter przede wszystkim krótkotrwały i odwracalny (hałas, emisja zanieczyszczeń do powietrza atmosferycznego). Pozostałe niekorzystne oddziaływania nie będą w żadnym stopniu wpływały na środowisko otoczenia drogi i sąsiednich parceli. 12. ODNIESIENIE SIĘ DO PRZEPISÓW USTAWY Z DNIA 3 PAŹDZIERNIKA 2008r. O UDOSTĘPNIANIU INFORMACJI I ŚRODOWISKU I JEGO OCHRONIE, UDZIALE SPOŁECZEŃSTWA W OCHRONIE ŚRODOWISKA ORAZ O OCENACH ODDZIAŁYWANIA NA ŚRODOWISKO (Dz.U. z 2008 Nr 199 poz z późn. zm.) Dla przedmiotowej inwestycji uzyskano decyzję o środowiskowych uwarunkowaniach (znak G z dnia 24 sierpnia 2011r.) Przedsięwzięcie leży w obszarze otuliny Tenczyńskiego Parku Krajobrazowego lecz nie będzie oddziaływać negatywnie na wartości przyrodnicze i krajobrazowe W związku z realizacją inwestycji nie wystąpią szczególne zagrożenia w omawianym zakresie. Planowana inwestycja nie leży w obszarze ochronnym Natura 2000 oraz nie oddziaływuje na ten obszar. Położona jest w odległości ok.: 3 km od obszarów ochronnych Natura 2000 PLB Dolina Dolnej Skawy. 13. WARUNKI GRUNTOWE Na podstawie Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych oraz ze względu na charakter inwestycji i rodzaj zinwentaryzowanego podłoża gruntowego, sklasyfikowano występujące warunki gruntowo-wodne jako proste. Tereny pod planowaną inwestycję zaliczono do I kategorii geotechnicznej. 14. OPIS DOSTĘPNOŚCI DLA OSÓB NIEPEŁNOSPRAWNYCH Planowana inwestycja nie będzie powodowała ograniczeń osobom niepełnosprawnym. Ponadto przewiduje się dwa stanowiska postojowe o zwiększonych wymiarach, dostosowane do użytku osobom niepełnosprawnym. 15. OBSZAR ODDZIAŁYWANIA OBIEKTU Rodzaje uciążliwości związane z planowaną budową to roboty ziemne, prace sprzętem zmechanizowanym. Zakres uciążliwości przedmiotowej inwestycji nie wykracza poza granicę objętą wnioskiem.

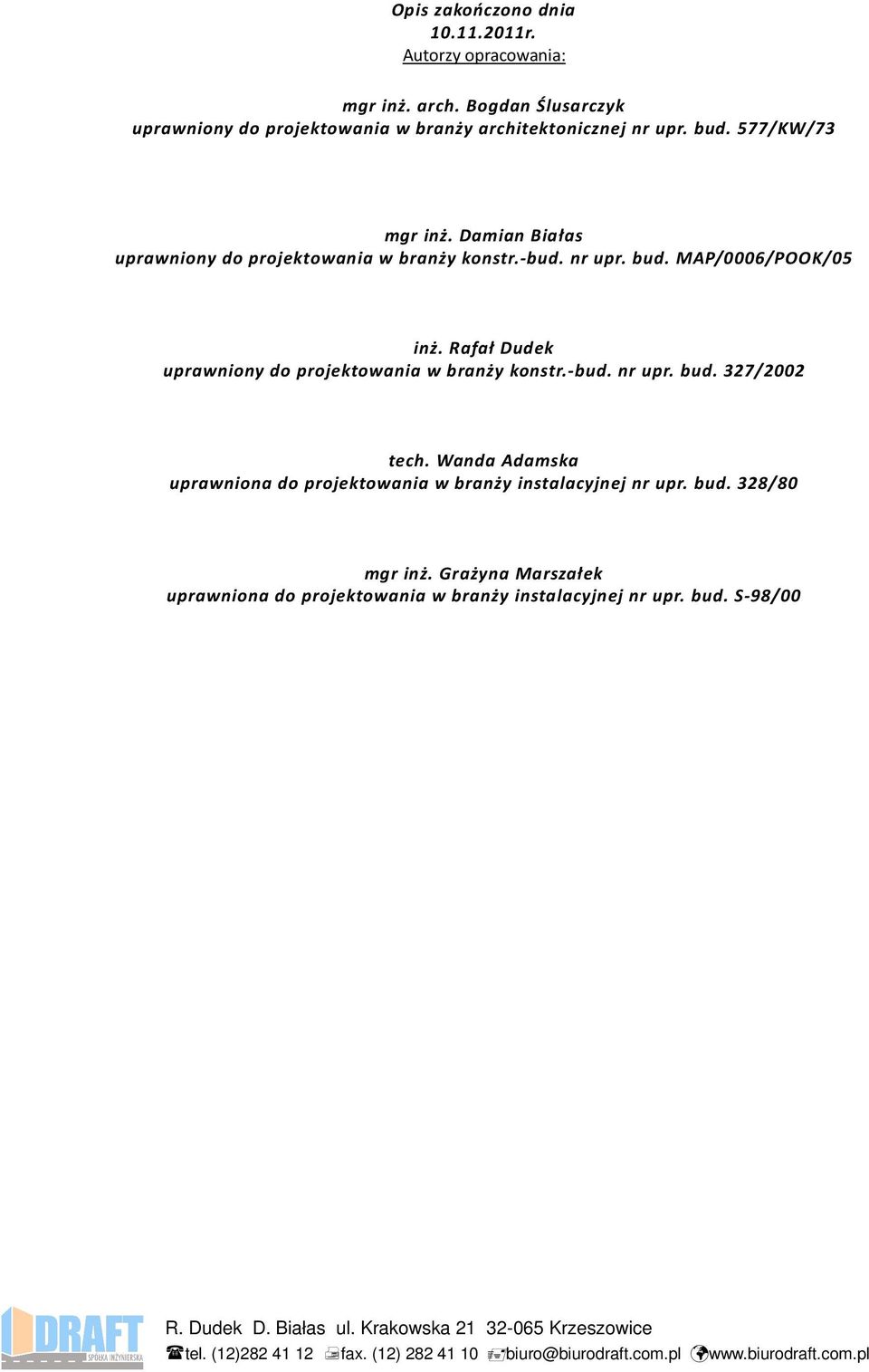

8 Opis zakończono dnia r. Autorzy opracowania: mgr inż. arch. Bogdan Ślusarczyk uprawniony do projektowania w branży architektonicznej nr upr. bud. 577/KW/73 mgr inż. Damian Białas uprawniony do projektowania w branży konstr.-bud. nr upr. bud. MAP/0006/POOK/05 inż. Rafał Dudek uprawniony do projektowania w branży konstr.-bud. nr upr. bud. 327/2002 tech. Wanda Adamska uprawniona do projektowania w branży instalacyjnej nr upr. bud. 328/80 mgr inż. Grażyna Marszałek uprawniona do projektowania w branży instalacyjnej nr upr. bud. S-98/00

9 INFORMACJA DOTYCZĄCA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA INWESTYCJA: Budowa parkingu do 60 miejsc postojowych wraz z budową ciągów pieszych, ogrodzenia oraz altanek na dz. nr 778 w Babicach INWESTOR: Gmina Babice ul. Krakowska Babice LOKALIZACJA: dz. nr 778 obr. Babice położone w miejscowości Babice, województwo Małopolskie Sporządzający plan BIOZ: inż. Rafał Dudek zam. ul. M. Reja 11/94, Kraków upr. bud. 327/2002 spec. konstr.-budowlana

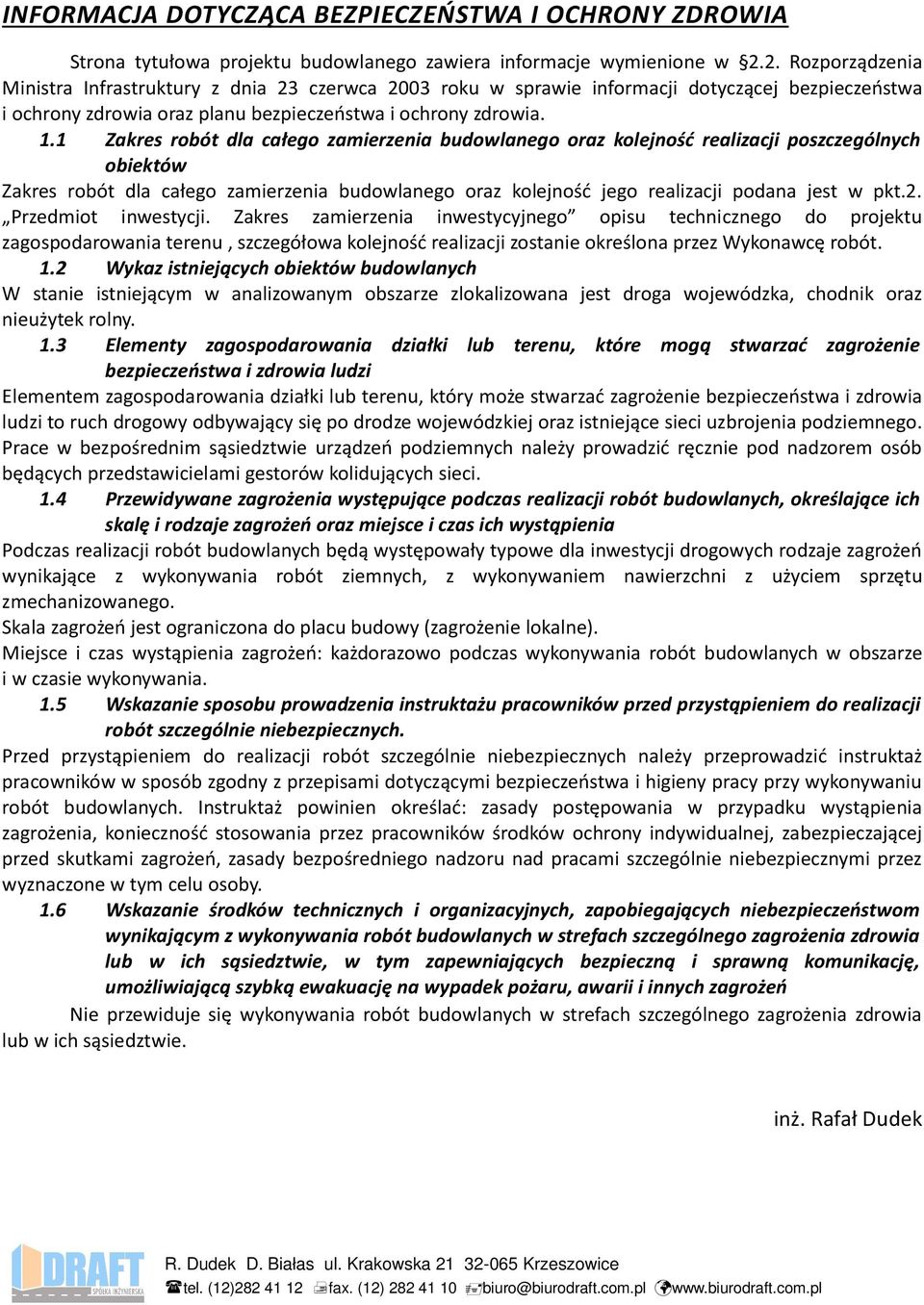

10 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Strona tytułowa projektu budowlanego zawiera informacje wymienione w 2.2. Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 1.1 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót dla całego zamierzenia budowlanego oraz kolejność jego realizacji podana jest w pkt.2. Przedmiot inwestycji. Zakres zamierzenia inwestycyjnego opisu technicznego do projektu zagospodarowania terenu, szczegółowa kolejność realizacji zostanie określona przez Wykonawcę robót. 1.2 Wykaz istniejących obiektów budowlanych W stanie istniejącym w analizowanym obszarze zlokalizowana jest droga wojewódzka, chodnik oraz nieużytek rolny. 1.3 Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Elementem zagospodarowania działki lub terenu, który może stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi to ruch drogowy odbywający się po drodze wojewódzkiej oraz istniejące sieci uzbrojenia podziemnego. Prace w bezpośrednim sąsiedztwie urządzeń podziemnych należy prowadzić ręcznie pod nadzorem osób będących przedstawicielami gestorów kolidujących sieci. 1.4 Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określające ich skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Podczas realizacji robót budowlanych będą występowały typowe dla inwestycji drogowych rodzaje zagrożeń wynikające z wykonywania robót ziemnych, z wykonywaniem nawierzchni z użyciem sprzętu zmechanizowanego. Skala zagrożeń jest ograniczona do placu budowy (zagrożenie lokalne). Miejsce i czas wystąpienia zagrożeń: każdorazowo podczas wykonywania robót budowlanych w obszarze i w czasie wykonywania. 1.5 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych należy przeprowadzić instruktaż pracowników w sposób zgodny z przepisami dotyczącymi bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych. Instruktaż powinien określać: zasady postępowania w przypadku wystąpienia zagrożenia, konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczającej przed skutkami zagrożeń, zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby. 1.6 Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Nie przewiduje się wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. inż. Rafał Dudek
