Rok akademicki: 2015/2016 Kod: RBM s Punkty ECTS: 3. Poziom studiów: Studia I stopnia Forma i tryb studiów: -

Transkrypt

1 Nazwa modułu: Inżynierskie oprogramowanie komputerowe Rok akademicki: 2015/2016 Kod: RBM s Punkty ECTS: 3 Wydział: Inżynierii Mechanicznej i Robotyki Kierunek: Mechanika i Budowa Maszyn Specjalność: - Poziom studiów: Studia I stopnia Forma i tryb studiów: - Język wykładowy: Polski Profil kształcenia: Ogólnoakademicki (A) Semestr: 5 Strona www: Osoba odpowiedzialna: dr inż. Kołodziejczyk Krzysztof (krkolodz@agh.edu.pl) Osoby prowadzące: dr inż. Feliks Jacek (feliks@agh.edu.pl) dr inż. Kołodziejczyk Krzysztof (krkolodz@agh.edu.pl) Malcher Tadeusz (malcher@agh.edu.pl) Mięso Rafał (mieso@imir.agh.edu.pl) Opis efektów kształcenia dla modułu zajęć Kod EKM Student, który zaliczył moduł zajęć wie/umie/potrafi Powiązania z EKK Sposób weryfikacji efektów kształcenia (forma zaliczeń) Wiedza M_W001 Wie co to są systemy CAD, CAM, CAE BM1A_W05 M_W002 Student posiada wiedzę na temat dostępnych aplikacji do modelowania bryłowego. BM1A_W05, BM2A_W02, BM2A_W04, BM2A_W17 M_W003 Student wie jakie są możliwości pakietu oprogramowania Autodesk Inventor w zakresie modelowania bryłowego, tworzenia i edycji złożeń, tworzenia dokumentacji technicznej. BM1A_W14, BM1A_W16, BM2A_W02, BM2A_W04, BM2A_W11, BM2A_W17 M_W004 Student zna możliwości pakietów oprogramowania do modelowania bryłowego BM2A_W02, BM2A_W04, BM2A_W17 Umiejętności 1 / 5

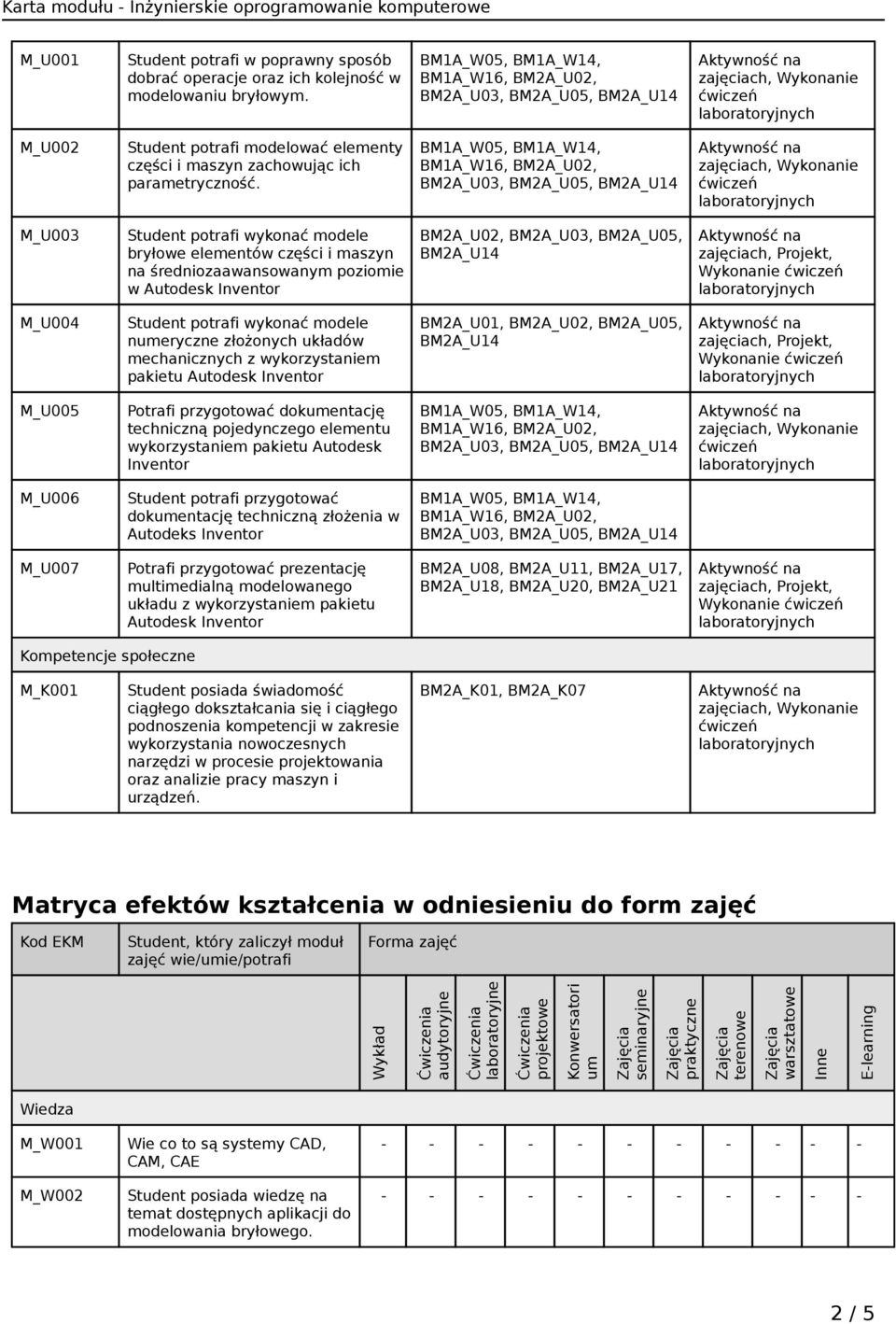

2 M_U001 Student potrafi w poprawny sposób dobrać operacje oraz ich kolejność w modelowaniu bryłowym. M_U002 Student potrafi modelować elementy części i maszyn zachowując ich parametryczność. M_U003 Student potrafi wykonać modele bryłowe elementów części i maszyn na średniozaawansowanym poziomie w BM2A_U02, BM2A_U03, BM2A_U05, BM2A_U14 Wykonanie M_U004 Student potrafi wykonać modele numeryczne złożonych układów mechanicznych z wykorzystaniem pakietu BM2A_U01, BM2A_U02, BM2A_U05, BM2A_U14 Wykonanie M_U005 Potrafi przygotować dokumentację techniczną pojedynczego elementu Autodesk Inventor M_U006 Student potrafi przygotować dokumentację techniczną złożenia w Autodeks Inventor M_U007 Potrafi przygotować prezentację multimedialną modelowanego układu z BM2A_U08, BM2A_U11, BM2A_U17, BM2A_U18, BM2A_U20, BM2A_U21 Wykonanie Kompetencje społeczne M_K001 Student posiada świadomość ciągłego dokształcania się i ciągłego podnoszenia kompetencji w zakresie wykorzystania nowoczesnych narzędzi w procesie projektowania oraz analizie pracy maszyn i urządzeń. BM2A_K01, BM2A_K07 Matryca efektów kształcenia w odniesieniu do form zajęć Kod EKM Student, który zaliczył moduł zajęć wie/umie/potrafi Forma zajęć Wykład audytoryjne laboratoryjne projektowe Konwersatori um seminaryjne praktyczne terenowe warsztatowe Inne E-learning Wiedza M_W001 M_W002 Wie co to są systemy CAD, CAM, CAE Student posiada wiedzę na temat dostępnych aplikacji do modelowania bryłowego. 2 / 5

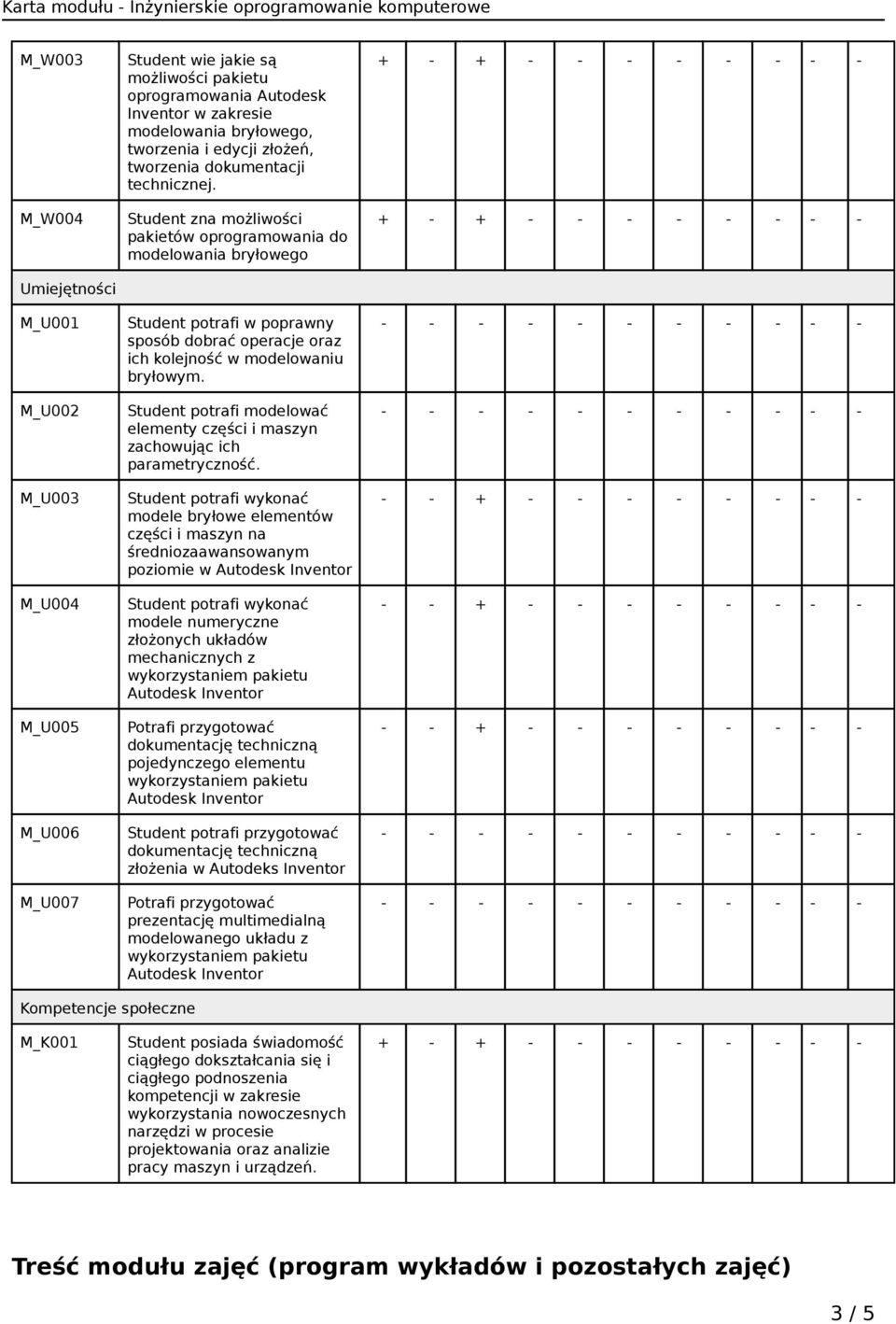

3 M_W003 M_W004 Umiejętności M_U001 M_U002 M_U003 M_U004 M_U005 M_U006 M_U007 Student wie jakie są możliwości pakietu oprogramowania Autodesk Inventor w zakresie modelowania bryłowego, tworzenia i edycji złożeń, tworzenia dokumentacji technicznej. Student zna możliwości pakietów oprogramowania do modelowania bryłowego Student potrafi w poprawny sposób dobrać operacje oraz ich kolejność w modelowaniu bryłowym. Student potrafi modelować elementy części i maszyn zachowując ich parametryczność. Student potrafi wykonać modele bryłowe elementów części i maszyn na średniozaawansowanym poziomie w Student potrafi wykonać modele numeryczne złożonych układów mechanicznych z Potrafi przygotować dokumentację techniczną pojedynczego elementu Student potrafi przygotować dokumentację techniczną złożenia w Autodeks Inventor Potrafi przygotować prezentację multimedialną modelowanego układu z Kompetencje społeczne M_K001 Student posiada świadomość ciągłego dokształcania się i ciągłego podnoszenia kompetencji w zakresie wykorzystania nowoczesnych narzędzi w procesie projektowania oraz analizie pracy maszyn i urządzeń. Treść modułu zajęć (program wykładów i pozostałych zajęć) 3 / 5

4 Wykład Inżynierskie Oprogramowanie Komputerowe Wprowadzenie do systemów CAD/CAM wykorzystywanych w komputerowym wspomaganiu prac projektowych. Podstawy projektowania parametrycznego. Klasyfikacja modeli i ich zastosowanie w strukturze CAD. Projektowanie obiektowe w budowie maszyn. Modelowanie bryłowe z zastosowaniem elementów kształtujących. Szkic parametryczny. Więzy geometryczne i wymiarowe. Elementy szkicowe, wstawiane i konstrukcyjne. Dokumentacja techniczna i technologiczna elementów maszyn i urządzeń. Podstawy zasad tworzenia złożeń. Tworzenie elementów w programie Inventor moduł części. Tworzenie złożeń w programie Inventor moduł złożenia. Tworzenie dokumentacji w programie Inventor moduł dokumentacji. laboratoryjne Inżynierskie Oprogramowanie Komputerowe laboratoryjne obejmują pracę w trzech modułach aplikacji CAD Autodesk Inventor: 1. Tworzenie elementów w programie moduł części. Podstawy projektowania parametrycznego w. Podstawowe operacje i relacje konstrukcyjne. Zasady tworzenia poprawnej geometrii elementów. Praca w trybie szkicu. Praca w trybie edycji bryły. Tworzenie brył przez wyciągnięcie, obrót. Narzędzia edycji bryły. Parametryzacja modelu i relacje wymiarowe. Modelowanie elementów o złożonej geometrii. 2. Tworzenie złożeń w programie moduł złożenia. Praca w trybie złożenia, tworzenie złożeń, edycja złożenia, edycja bryły w trybie złożenia. 3. Tworzenie dokumentacji technicznej w programie Inventor moduł dokumentacji. Koncepcja zajęć obejmuje utworzenie (na bazie dokumentacji technicznej) w Autodesk Inventor, przez każdego studenta, elementów składowych modelowaneg urządzenia/maszyny/konstrukcji. Następnie wykonanie złożenia (korzystając z samodzielnie wykonanych elementów) oraz wykonanie dla wybranych elementów dokumentacji technicznej. Poszczególne elementy wchodzące w skład urządznia/maszyny/konstrukcji studenci będą wykonywali zarówno w trakcie zajęć, jak i w ramach prac własnych poza zajęciami. Sposób obliczania oceny końcowej Oena końcowa ustalana jest na podstawie kolokwium zaliczeniowego. Wymagania wstępne i dodatkowe Podstawowa znajomość obsługi komputera. Umiejętność przeczytania rysunku technicznego. Znajomość zasad obowiązujących przy sporządzaniu dokumentacji technicznej. Zalecana literatura i pomoce naukowe 1. Stasiak F.: Zbiór. Wydawnictwo ExpertBooks. 2. Manual do. Publikacje naukowe osób prowadzących zajęcia związane z tematyką modułu Nie podano dodatkowych publikacji 4 / 5

5 Informacje dodatkowe Brak Nakład pracy studenta (bilans punktów ECTS) Forma aktywności studenta Udział w wykładach Udział w ćwiczeniach Przygotowanie do zajęć Samodzielne studiowanie tematyki zajęć Wykonanie projektu Sumaryczne obciążenie pracą studenta Punkty ECTS za moduł Obciążenie studenta 14 godz 26 godz 10 godz 20 godz 10 godz 80 godz 3 ECTS 5 / 5
