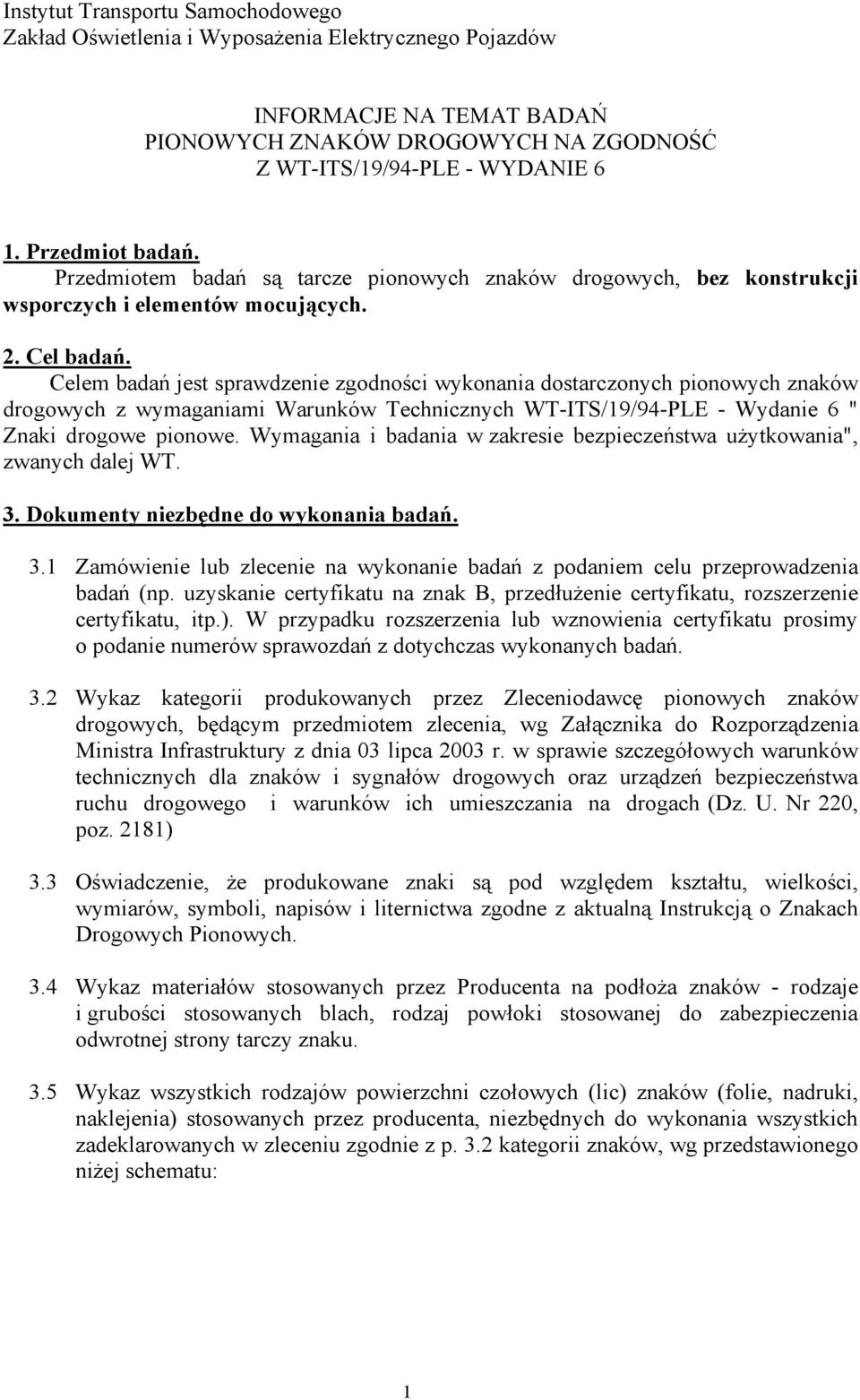

1 Instytut Transportu Samochodowego Zakład Oświetlenia i Wyposażenia Elektrycznego Pojazdów INFORMACJE NA TEMAT BADAŃ PIONOWYCH ZNAKÓW DROGOWYCH NA ZGODNOŚĆ Z WT-ITS/19/94-PLE - WYDANIE 6 1. Przedmiot badań. Przedmiotem badań są tarcze pionowych znaków drogowych, bez konstrukcji wsporczych i elementów mocujących. 2. Cel badań. Celem badań jest sprawdzenie zgodności wykonania dostarczonych pionowych znaków drogowych z wymaganiami Warunków Technicznych WT-ITS/19/94-PLE - Wydanie 6 " Znaki drogowe pionowe. Wymagania i badania w zakresie bezpieczeństwa użytkowania", zwanych dalej WT. 3. Dokumenty niezbędne do wykonania badań. 3.1 Zamówienie lub zlecenie na wykonanie badań z podaniem celu przeprowadzenia badań (np. uzyskanie certyfikatu na znak B, przedłużenie certyfikatu, rozszerzenie certyfikatu, itp.). W przypadku rozszerzenia lub wznowienia certyfikatu prosimy o podanie numerów sprawozdań z dotychczas wykonanych badań. 3.2 Wykaz kategorii produkowanych przez Zleceniodawcę pionowych znaków drogowych, będącym przedmiotem zlecenia, wg Załącznika do Rozporządzenia Ministra Infrastruktury z dnia 03 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. Nr 220, poz. 2181) 3.3 Oświadczenie, że produkowane znaki są pod względem kształtu, wielkości, wymiarów, symboli, napisów i liternictwa zgodne z aktualną Instrukcją o Znakach Drogowych Pionowych. 3.4 Wykaz materiałów stosowanych przez Producenta na podłoża znaków - rodzaje i grubości stosowanych blach, rodzaj powłoki stosowanej do zabezpieczenia odwrotnej strony tarczy. 3.5 Wykaz wszystkich rodzajów powierzchni czołowych (lic) znaków (folie, nadruki, naklejenia) stosowanych przez producenta, niezbędnych do wykonania wszystkich zadeklarowanych w zleceniu zgodnie z p. 3.2 kategorii znaków, wg przedstawionego niżej schematu: 1

2 folia nieodblaskowa (odblaskowa) firmy... typu... serii... barwa numer katalogowy biała... żółta... czerwona... pomarańczowa... zielona... niebieska... szara... czarna... nadruki farbami firmy... serii... na folii firmy... typu... serii... (naklejenia folii transp.) barwa nadruku, nr katalogowy farby (barwa folii transp.) ( folii) na folii (barwa i nr katalogowy) żółty... na folii białej... czerwony... na folii białej... czerwony... na folii żółtej... niebieski... na folii białej... zielony... na folii białej... czarny... na folii inne nadruki Wykaz należy sporządzić dla wszystkich typów stosowanej folii 3.6 Wykaz dostarczonych do badań znaków wg tablicy podanej w załączniku 1 Przykład wypełnienia tablicy podano poniżej Lp. Symbol Wielkość Rodzaj i typ 1 A-14 mały odbl. D1 2 3 Lico Podłoże Krawędź Producent Materiał Grubość farby lub folii Barwa Rodzaj lica Nr katalogowy farby lub folii. żółta czerwona czarna Folia Farba Folia xxx yyy xyz 4M 3K 6Z blacha aluminiowa 1,5 mm płaska 2

3 4. Próbki znaków i lica niezbędne do wykonania badań. Do badań należy dostarczyć: 4.1 Co najmniej 5 gotowych znaków (samych tarcz bez konstrukcji wsporczych), dla każdego typu badanej folii i jednego rodzaju podłoża, najlepiej różnych kategorii o różnych kształtach i symbolach, wg załączonego wykazu (p. 3.6). W przypadku wykonywania znaków z tej samej folii na różnych podłożach, można dostarczyć po 4 znaki dla każdego rodzaju podłoża. 4.2 Próbki wszystkich rodzajów lica, wg wykazu (p. 3.5 informacji), o wymiarach 10x10±0,1 cm, naklejone na podłoże aluminiowe. Przez lica różnych rodzajów rozumie się lica różniące się wykonaniem (same folie, nadruki na folii lub naklejenia na folii), typem folii lub farby (marka, seria) i barwą. Ilość dostarczonych próbek, w zależności od rodzaju i celu badań powinna być zgodna z odpowiednim punktem niniejszej tablicy. Rodzaj i cel badania Ilość próbek 1 Badania pełne w celu uzyskania certyfikatu po 4 próbki każdego rodzaju lica 2 Badania w celu rozszerzenia certyfikatu. po 4 próbki każdego nowego rodzaju lica, po 1 próbce lica badanego uprzednio, zastosowanego w znakach objętych rozszerzeniem 3 Badania w celu rozszerzenia certyfikatu, jeżeli stosowana folia została przebadana w ITS na zlecenie producenta lub dystrybutora folii i zleceniodawca ma zgodę na wykorzystanie wyników badań (badania są ważne 2,5 roku). po 2 próbki każdego typu i barwy folii, po 4 próbki każdego rodzaju nadruku lub naklejenia, po 1 próbce lica badanego uprzednio, zastosowanego w znakach objętych rozszerzeniem 4 Badania w celu wznowienia certyfikatu. po 4 próbki każdego rodzaju lica 4.2 Do wszystkich badań należy dodatkowo dostarczyć po 2 próbki każdego rodzaju lica jw. wykonane z folii lub nadruku na folii o wymiarach 10 x 10 ± 0,1 cm, nie naklejone na podłoże (miękkie). 3

4 4.3 Po dwie próbki każdego typu folii (bez uwzględnienia kolorów) naklejone na każdy rodzaj stosowanego podłoża. Próbki powinny być wykonane w następujący sposób: - z materiałów stosowanych na podłoża znaków należy wyciąć elementy o wymiarach 50 mm ± 0,5 mm x 25 mm ± 0,5mm i kształcie jak na rys. 1 (zał. 2), - na przygotowane podłoża, na połowie ich powierzchni należy przykleić próbki badanej folii o wymiarach 25 mm ± 0,5 mm x 25 mm ± 0,5 mm, w sposób pokazany na rys. 1a, technologią stosowaną przy produkcji znaków. Przy przygotowywaniu próbek należy uwzględnić naklejanie folii na folię lub inne podłoże (np. na powłokę lakierową) - rys. 1b. UWAGA Wszystkie próbki powinny być wykonane zgodnie z technologią wykonywania znaków. Próbki nadruków powinny być wycięte z lica znaków. Ich barwa powinna dokładnie pokrywać się z barwą. Próbka traktowana jest w badaniach jako wycinek. Dodatkowych informacji na temat przygotowania dokumentów oraz próbek znaków i lica znaków niezbędnych do wykonania badań udziela pracownik Zakładu Oświetlenia i Wyposażenia Elektrycznego Pojazdów mgr inż. Maciej Łukasik tel lub wew. 152 mgr inż. Piotr Kaźmierczak wew. 259 mgr inż. Sebastian Nieciecki wew

5 Załącznik nr 2 25 ±0,5 50 ± 0,5 10 ± 2 podłoże θ 6 ± 1 a) badana folia 25 ±0,5 podłoże θ 6 ± 1 badana folia b) 25 ± 0,5 warstwa folii lub farby Rys. 1 Sposób przygotowania próbek do sprawdzenia przyczepności materiału lica do podłoża. 5

6 6 Wykaz dostarczonych do badań znaków Załącznik nr 1 Lp Symbol Wielkość Rodzaj i typ Barwa Rodzaj lica Lico Nr katalogowy farby lub folii. Producent farby lub folii Materiał Podłoże Grubość Krawędź
