sterownik oświetlenia makiety helikoptera

Wielkość: px
Rozpocząć pokaz od strony:

Download "sterownik oświetlenia makiety helikoptera www.rcconcept.pl info@rcconcept.pl"

Transkrypt

1 helilight sterownik oświetlenia makiety helikoptera 1

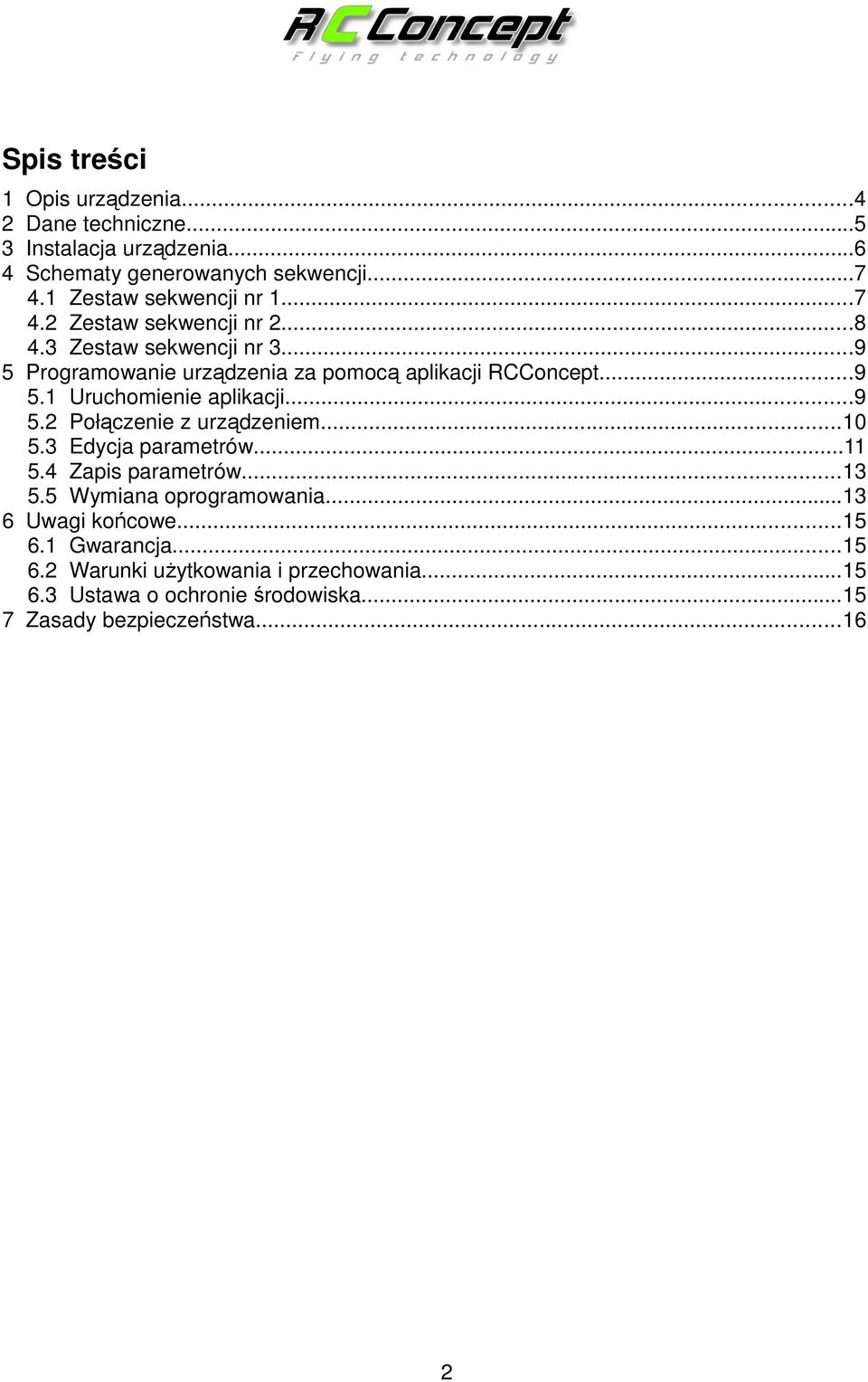

2 Spis treści 1 Opis urządzenia Dane techniczne Instalacja urządzenia Schematy generowanych sekwencji Zestaw sekwencji nr Zestaw sekwencji nr Zestaw sekwencji nr Programowanie urządzenia za pomocą aplikacji RCConcept Uruchomienie aplikacji Połączenie z urządzeniem Edycja parametrów Zapis parametrów Wymiana oprogramowania Uwagi końcowe Gwarancja Warunki uŝytkowania i przechowania Ustawa o ochronie środowiska Zasady bezpieczeństwa

3 3

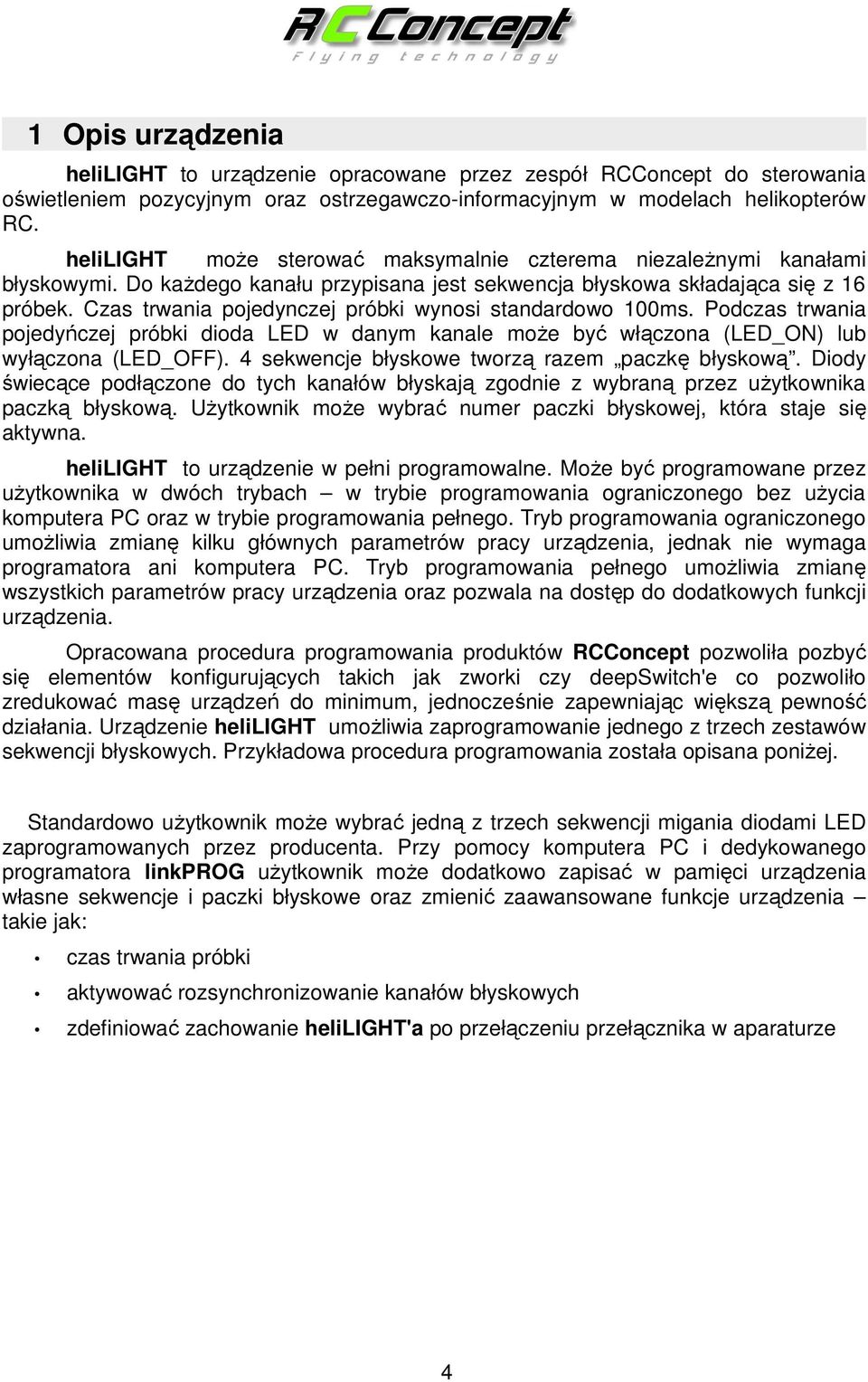

4 1 Opis urządzenia helilight to urządzenie opracowane przez zespół RCConcept do sterowania oświetleniem pozycyjnym oraz ostrzegawczo-informacyjnym w modelach helikopterów RC. helilight moŝe sterować maksymalnie czterema niezaleŝnymi kanałami błyskowymi. Do kaŝdego kanału przypisana jest sekwencja błyskowa składająca się z 16 próbek. Czas trwania pojedynczej próbki wynosi standardowo 100ms. Podczas trwania pojedyńczej próbki dioda LED w danym kanale moŝe być włączona (LED_ON) lub wyłączona (LED_OFF). 4 sekwencje błyskowe tworzą razem paczkę błyskową. Diody świecące podłączone do tych kanałów błyskają zgodnie z wybraną przez uŝytkownika paczką błyskową. UŜytkownik moŝe wybrać numer paczki błyskowej, która staje się aktywna. helilight to urządzenie w pełni programowalne. MoŜe być programowane przez uŝytkownika w dwóch trybach w trybie programowania ograniczonego bez uŝycia komputera PC oraz w trybie programowania pełnego. Tryb programowania ograniczonego umoŝliwia zmianę kilku głównych parametrów pracy urządzenia, jednak nie wymaga programatora ani komputera PC. Tryb programowania pełnego umoŝliwia zmianę wszystkich parametrów pracy urządzenia oraz pozwala na dostęp do dodatkowych funkcji urządzenia. Opracowana procedura programowania produktów RCConcept pozwoliła pozbyć się elementów konfigurujących takich jak zworki czy deepswitch'e co pozwoliło zredukować masę urządzeń do minimum, jednocześnie zapewniając większą pewność działania. Urządzenie helilight umoŝliwia zaprogramowanie jednego z trzech zestawów sekwencji błyskowych. Przykładowa procedura programowania została opisana poniŝej. Standardowo uŝytkownik moŝe wybrać jedną z trzech sekwencji migania diodami LED zaprogramowanych przez producenta. Przy pomocy komputera PC i dedykowanego programatora linkprog uŝytkownik moŝe dodatkowo zapisać w pamięci urządzenia własne sekwencje i paczki błyskowe oraz zmienić zaawansowane funkcje urządzenia takie jak: czas trwania próbki aktywować rozsynchronizowanie kanałów błyskowych zdefiniować zachowanie helilight'a po przełączeniu przełącznika w aparaturze 4

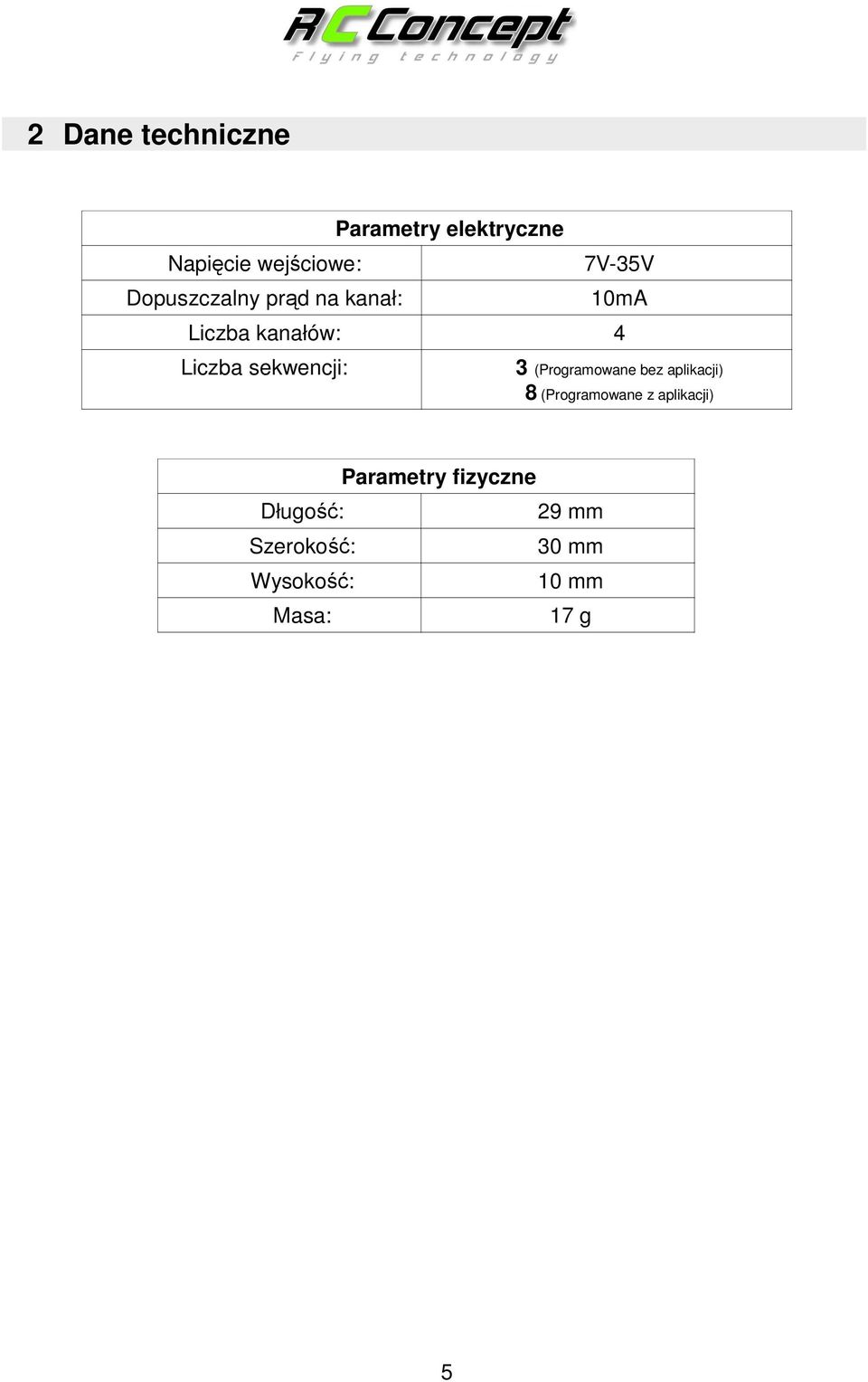

5 2 Dane techniczne Napięcie wejściowe: Dopuszczalny prąd na kanał: Parametry elektryczne 7V-35V 10mA Liczba kanałów: 4 Liczba sekwencji: 3 (Programowane bez aplikacji) 8 (Programowane z aplikacji) Parametry fizyczne Długość: 29 mm Szerokość: 30 mm Wysokość: 10 mm Masa: 17 g 5

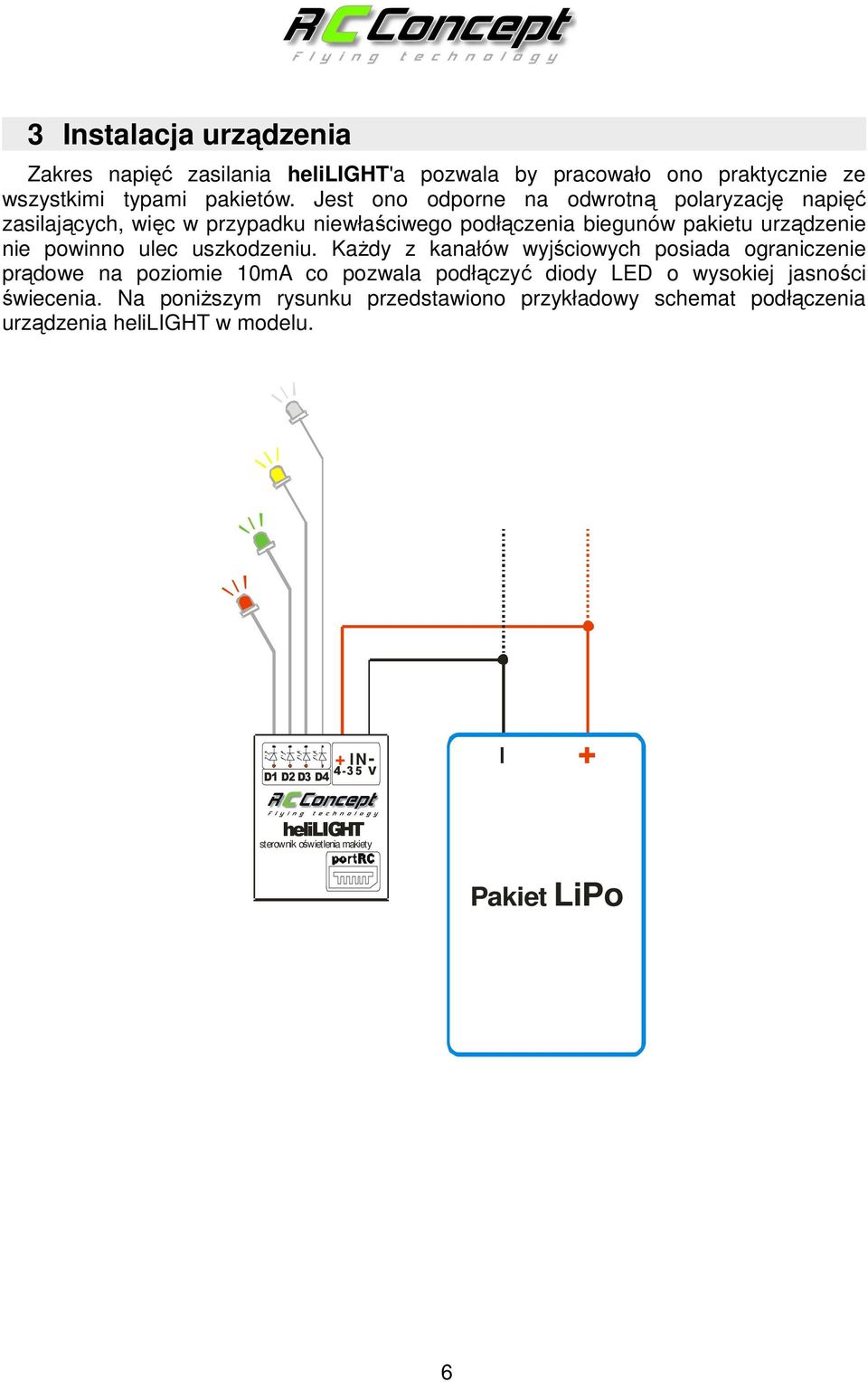

6 3 Instalacja urządzenia Zakres napięć zasilania helilight'a pozwala by pracowało ono praktycznie ze wszystkimi typami pakietów. Jest ono odporne na odwrotną polaryzację napięć zasilających, więc w przypadku niewłaściwego podłączenia biegunów pakietu urządzenie nie powinno ulec uszkodzeniu. KaŜdy z kanałów wyjściowych posiada ograniczenie prądowe na poziomie 10mA co pozwala podłączyć diody LED o wysokiej jasności świecenia. Na poniŝszym rysunku przedstawiono przykładowy schemat podłączenia urządzenia helilight w modelu. D1 D2 D3 D4 + IN V helilight sterownik oświetlenia makiety Pakiet LiPo 6

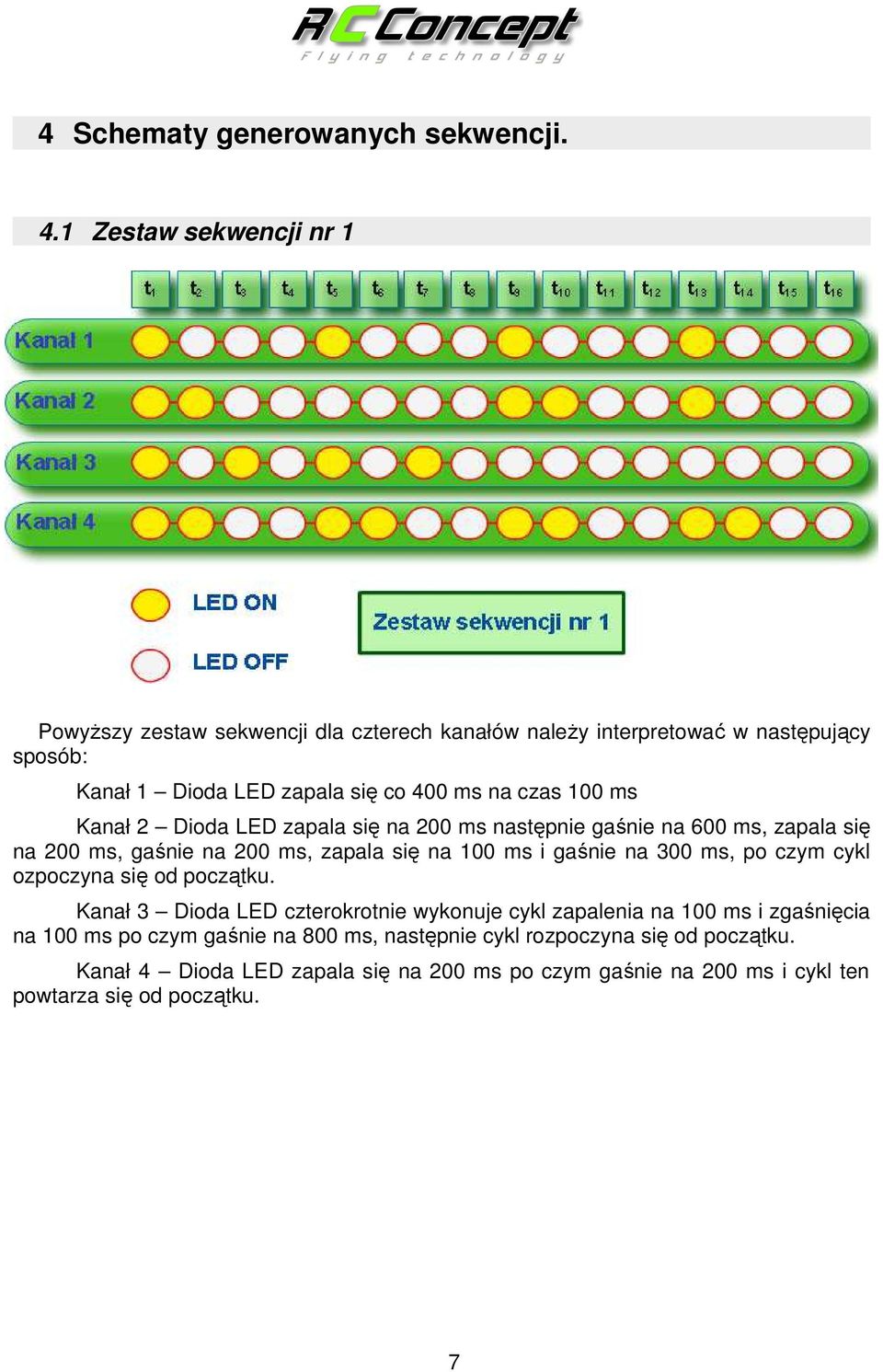

7 4 Schematy generowanych sekwencji. 4.1 Zestaw sekwencji nr 1 PowyŜszy zestaw sekwencji dla czterech kanałów naleŝy interpretować w następujący sposób: Kanał 1 Dioda LED zapala się co 400 ms na czas 100 ms Kanał 2 Dioda LED zapala się na 200 ms następnie gaśnie na 600 ms, zapala się na 200 ms, gaśnie na 200 ms, zapala się na 100 ms i gaśnie na 300 ms, po czym cykl ozpoczyna się od początku. Kanał 3 Dioda LED czterokrotnie wykonuje cykl zapalenia na 100 ms i zgaśnięcia na 100 ms po czym gaśnie na 800 ms, następnie cykl rozpoczyna się od początku. Kanał 4 Dioda LED zapala się na 200 ms po czym gaśnie na 200 ms i cykl ten powtarza się od początku. 7

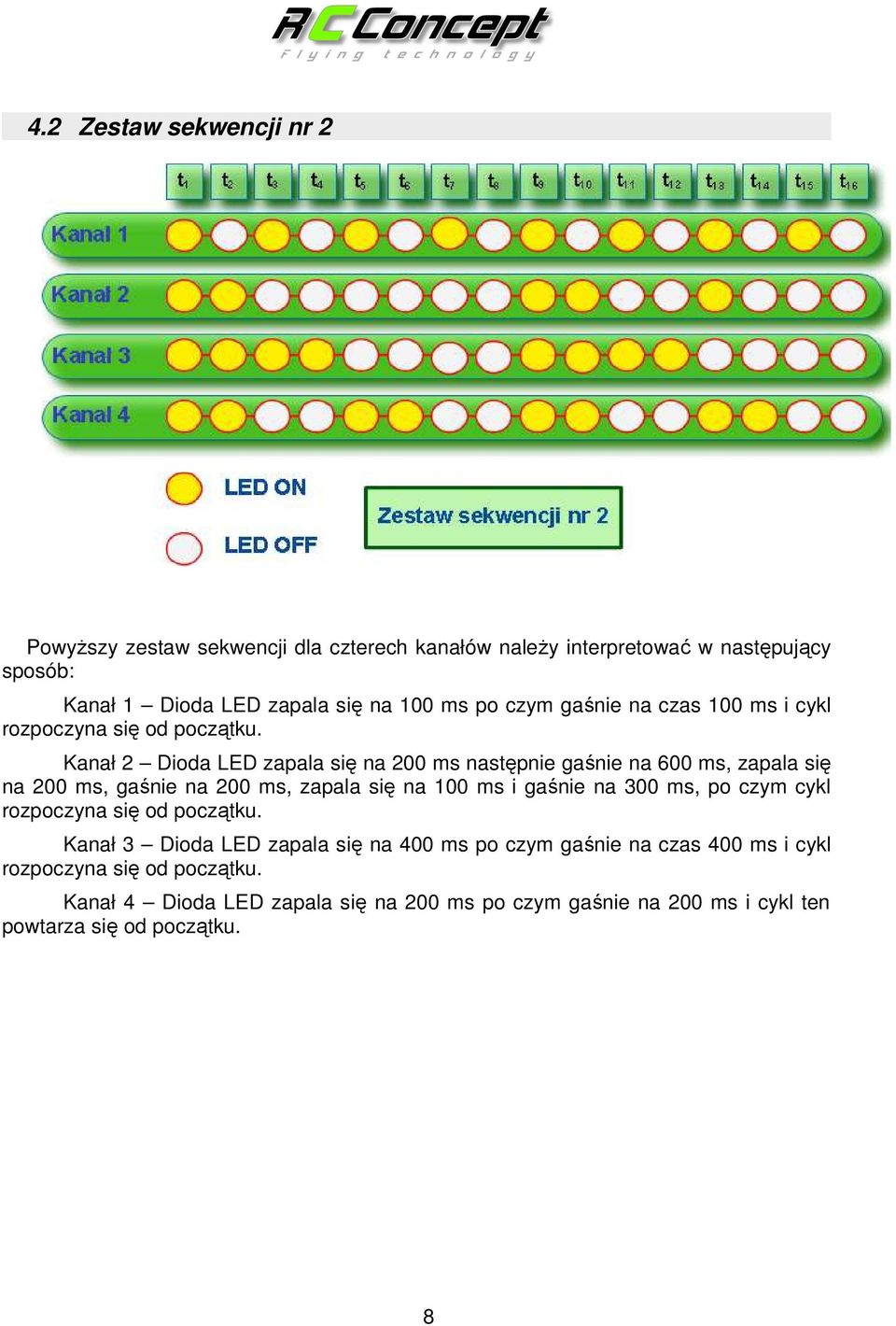

8 4.2 Zestaw sekwencji nr 2 PowyŜszy zestaw sekwencji dla czterech kanałów naleŝy interpretować w następujący sposób: Kanał 1 Dioda LED zapala się na 100 ms po czym gaśnie na czas 100 ms i cykl rozpoczyna się od początku. Kanał 2 Dioda LED zapala się na 200 ms następnie gaśnie na 600 ms, zapala się na 200 ms, gaśnie na 200 ms, zapala się na 100 ms i gaśnie na 300 ms, po czym cykl rozpoczyna się od początku. Kanał 3 Dioda LED zapala się na 400 ms po czym gaśnie na czas 400 ms i cykl rozpoczyna się od początku. Kanał 4 Dioda LED zapala się na 200 ms po czym gaśnie na 200 ms i cykl ten powtarza się od początku. 8

9 4.3 Zestaw sekwencji nr 3 PowyŜszy zestaw sekwencji dla czterech kanałów naleŝy interpretować w następujący sposób: Kanał 1 Dioda LED zapala się na 100 ms po czym gaśnie na czas 1,5 s i cykl rozpoczyna się od początku. Kanał 2 Dioda LED zapala się na 100 ms następnie gaśnie na czas 1,5 s z tym, Ŝe cykl ten jest przesunięty od pierwszego o 200 ms. Kanał 3 Dioda LED zapala się na 400 ms po czym gaśnie na czas 400 ms i cykl rozpoczyna się od początku. Kanał 4 Dioda LED zapala się na 200 ms po czym gaśnie na 200 ms i cykl ten powtarza się od początku. 5 Programowanie urządzenia za pomocą aplikacji RCConcept 5.1 Uruchomienie aplikacji Aplikacja RCConcept zapewnia moŝliwość zmiany wielu parametrów urządzeń z serii RCC. Aplikacja znajduje się na załączonej płycie w katalogu Aplikacja. Nazwa pliku: AplikacjaRCConcept.exe Po uruchomieniu aplikacji pojawi się okno programu widoczne na poniŝszym rysunku. 9

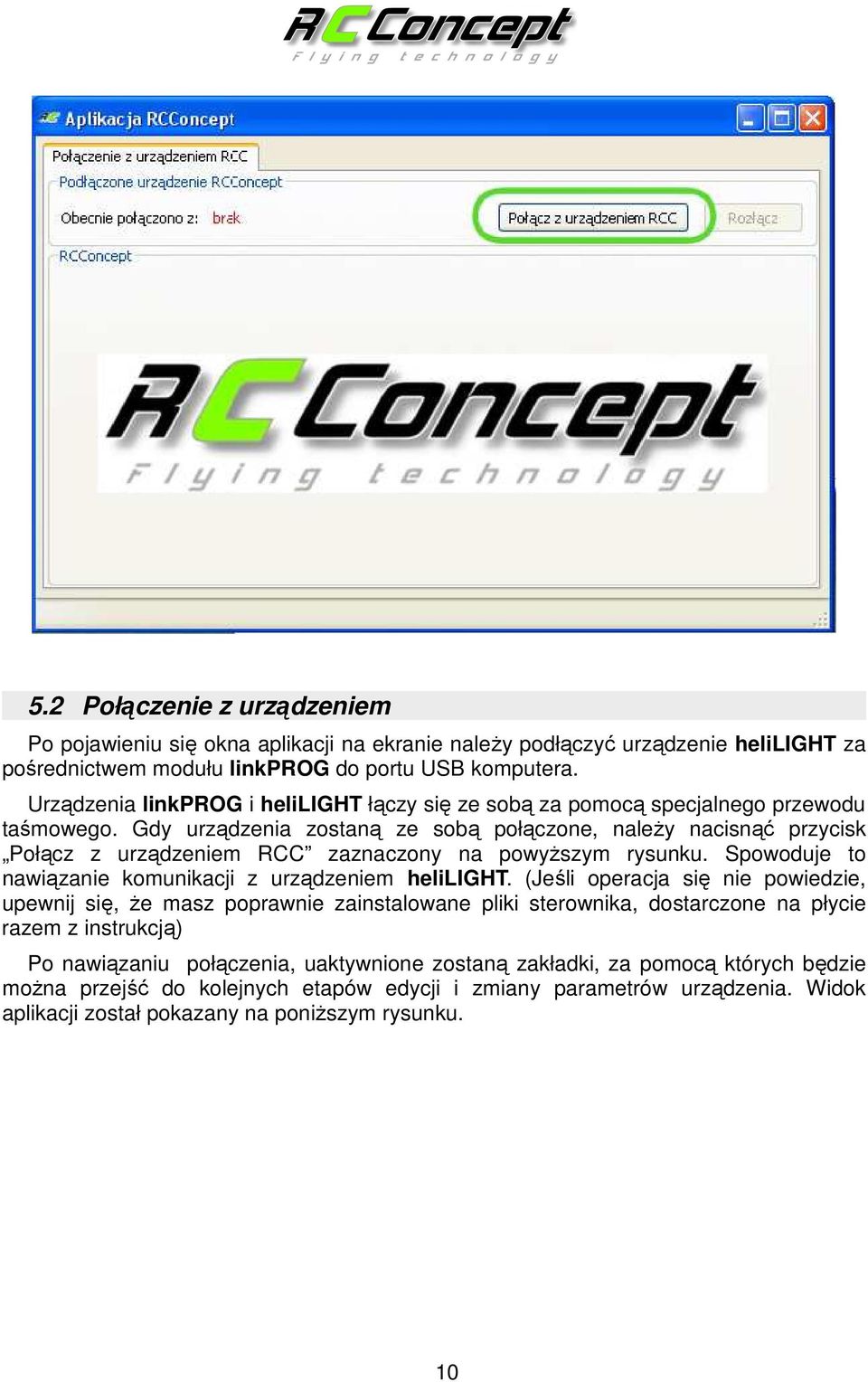

10 5.2 Połączenie z urządzeniem Po pojawieniu się okna aplikacji na ekranie naleŝy podłączyć urządzenie helilight za pośrednictwem modułu linkprog do portu USB komputera. Urządzenia linkprog i helilight łączy się ze sobą za pomocą specjalnego przewodu taśmowego. Gdy urządzenia zostaną ze sobą połączone, naleŝy nacisnąć przycisk Połącz z urządzeniem RCC zaznaczony na powyŝszym rysunku. Spowoduje to nawiązanie komunikacji z urządzeniem helilight. (Jeśli operacja się nie powiedzie, upewnij się, Ŝe masz poprawnie zainstalowane pliki sterownika, dostarczone na płycie razem z instrukcją) Po nawiązaniu połączenia, uaktywnione zostaną zakładki, za pomocą których będzie moŝna przejść do kolejnych etapów edycji i zmiany parametrów urządzenia. Widok aplikacji został pokazany na poniŝszym rysunku. 10

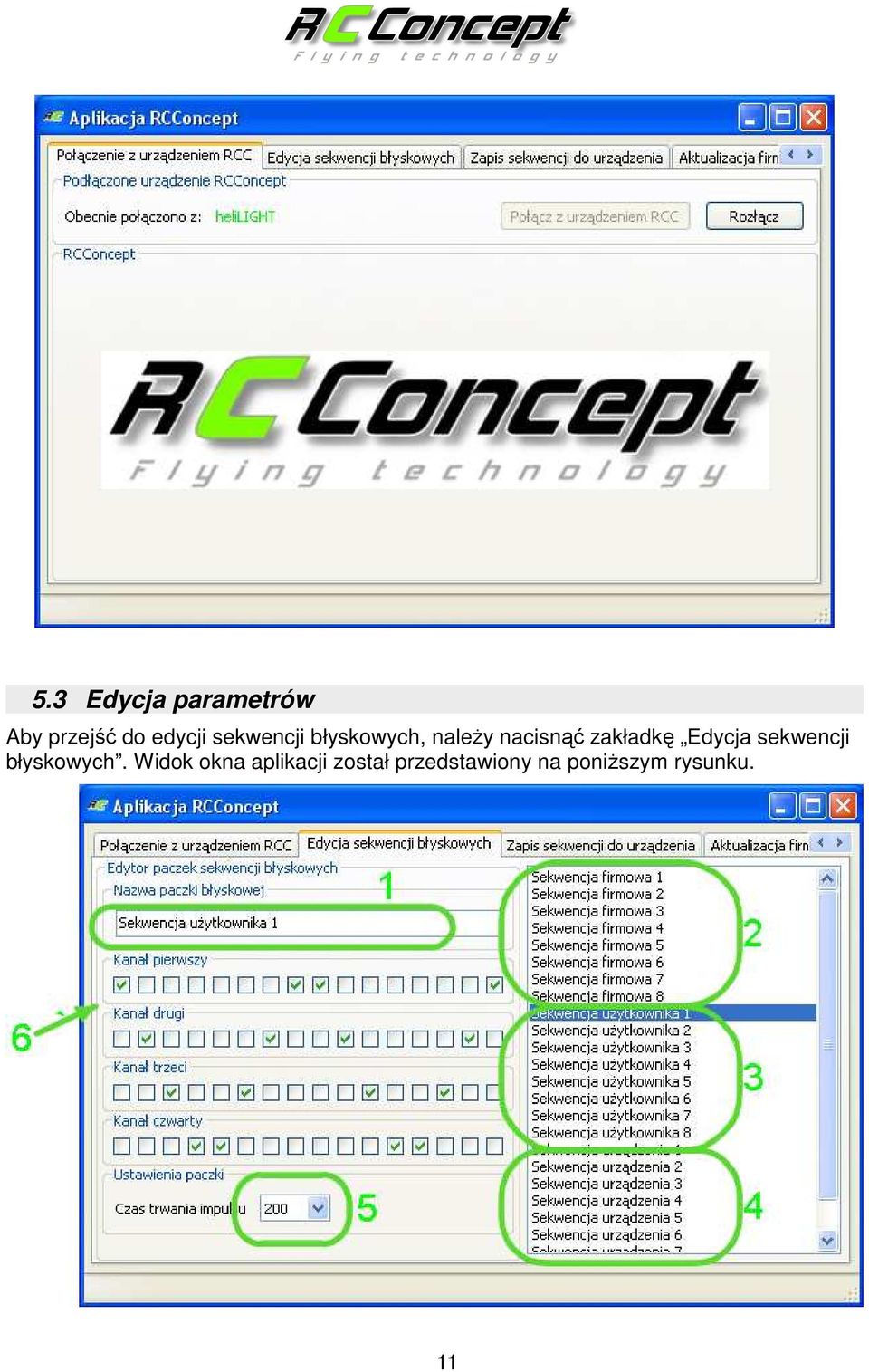

11 5.3 Edycja parametrów Aby przejść do edycji sekwencji błyskowych, naleŝy nacisnąć zakładkę Edycja sekwencji błyskowych. Widok okna aplikacji został przedstawiony na poniŝszym rysunku. 11

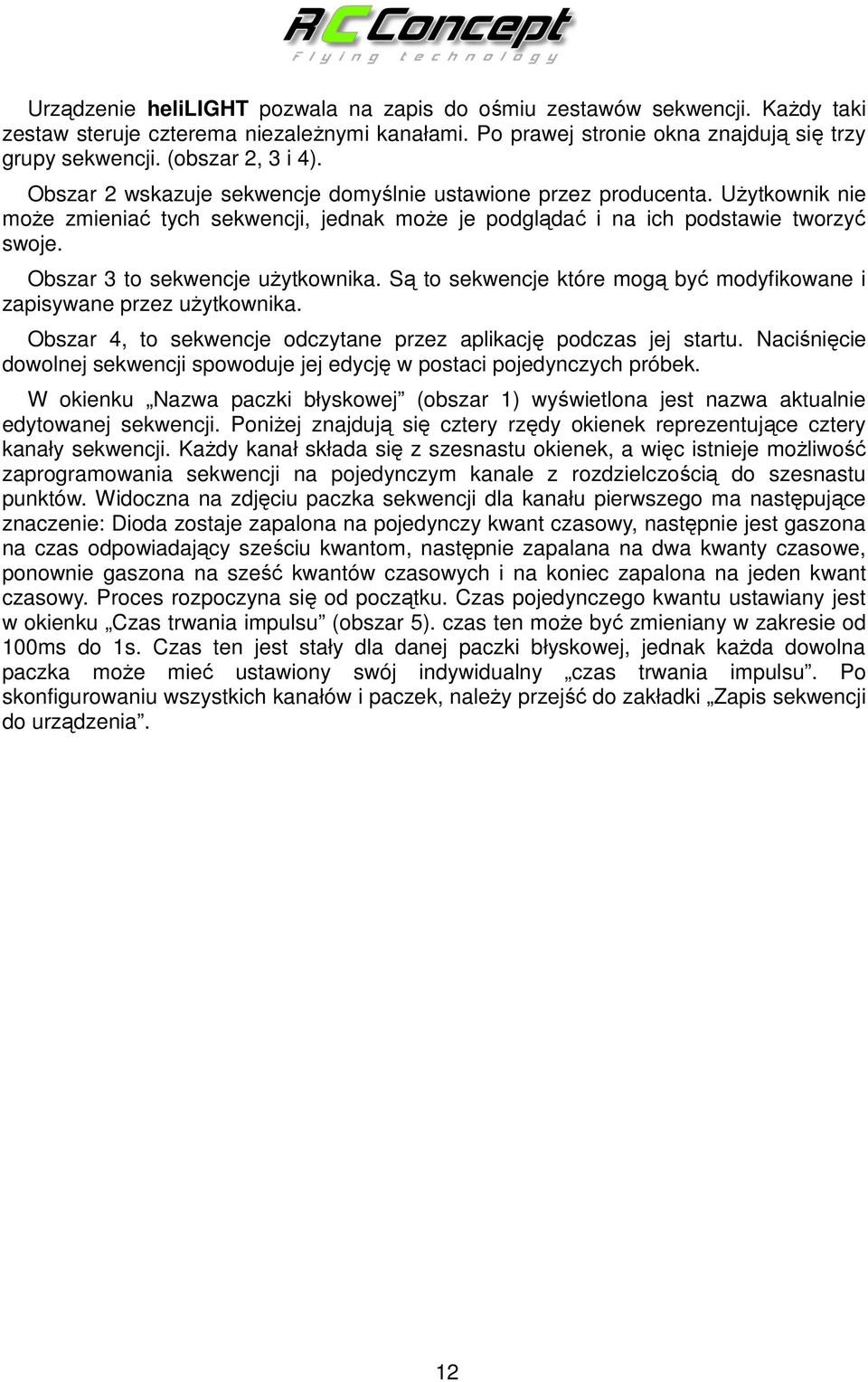

12 Urządzenie helilight pozwala na zapis do ośmiu zestawów sekwencji. KaŜdy taki zestaw steruje czterema niezaleŝnymi kanałami. Po prawej stronie okna znajdują się trzy grupy sekwencji. (obszar 2, 3 i 4). Obszar 2 wskazuje sekwencje domyślnie ustawione przez producenta. UŜytkownik nie moŝe zmieniać tych sekwencji, jednak moŝe je podglądać i na ich podstawie tworzyć swoje. Obszar 3 to sekwencje uŝytkownika. Są to sekwencje które mogą być modyfikowane i zapisywane przez uŝytkownika. Obszar 4, to sekwencje odczytane przez aplikację podczas jej startu. Naciśnięcie dowolnej sekwencji spowoduje jej edycję w postaci pojedynczych próbek. W okienku Nazwa paczki błyskowej (obszar 1) wyświetlona jest nazwa aktualnie edytowanej sekwencji. PoniŜej znajdują się cztery rzędy okienek reprezentujące cztery kanały sekwencji. KaŜdy kanał składa się z szesnastu okienek, a więc istnieje moŝliwość zaprogramowania sekwencji na pojedynczym kanale z rozdzielczością do szesnastu punktów. Widoczna na zdjęciu paczka sekwencji dla kanału pierwszego ma następujące znaczenie: Dioda zostaje zapalona na pojedynczy kwant czasowy, następnie jest gaszona na czas odpowiadający sześciu kwantom, następnie zapalana na dwa kwanty czasowe, ponownie gaszona na sześć kwantów czasowych i na koniec zapalona na jeden kwant czasowy. Proces rozpoczyna się od początku. Czas pojedynczego kwantu ustawiany jest w okienku Czas trwania impulsu (obszar 5). czas ten moŝe być zmieniany w zakresie od 100ms do 1s. Czas ten jest stały dla danej paczki błyskowej, jednak kaŝda dowolna paczka moŝe mieć ustawiony swój indywidualny czas trwania impulsu. Po skonfigurowaniu wszystkich kanałów i paczek, naleŝy przejść do zakładki Zapis sekwencji do urządzenia. 12

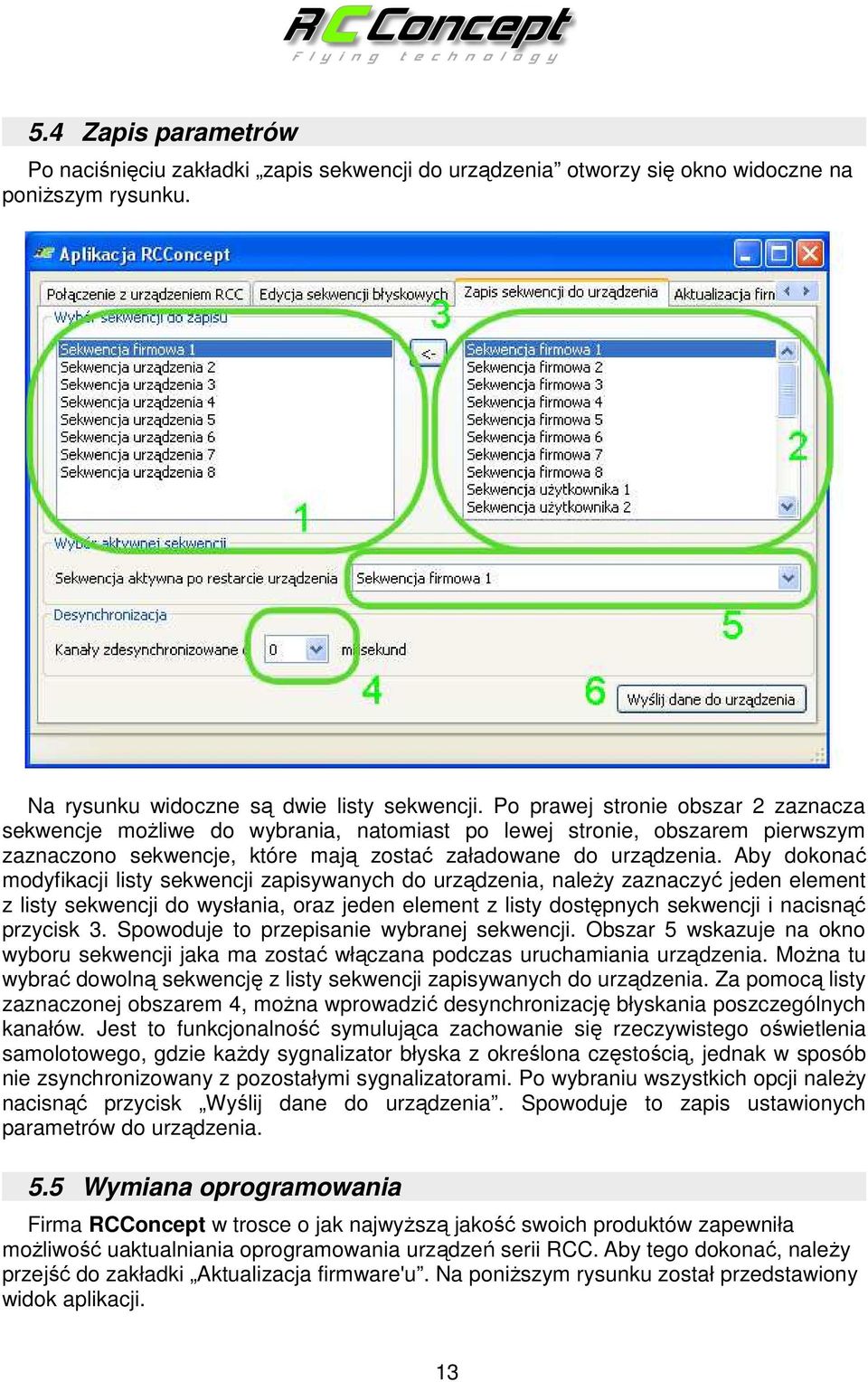

13 5.4 Zapis parametrów Po naciśnięciu zakładki zapis sekwencji do urządzenia otworzy się okno widoczne na poniŝszym rysunku. Na rysunku widoczne są dwie listy sekwencji. Po prawej stronie obszar 2 zaznacza sekwencje moŝliwe do wybrania, natomiast po lewej stronie, obszarem pierwszym zaznaczono sekwencje, które mają zostać załadowane do urządzenia. Aby dokonać modyfikacji listy sekwencji zapisywanych do urządzenia, naleŝy zaznaczyć jeden element z listy sekwencji do wysłania, oraz jeden element z listy dostępnych sekwencji i nacisnąć przycisk 3. Spowoduje to przepisanie wybranej sekwencji. Obszar 5 wskazuje na okno wyboru sekwencji jaka ma zostać włączana podczas uruchamiania urządzenia. MoŜna tu wybrać dowolną sekwencję z listy sekwencji zapisywanych do urządzenia. Za pomocą listy zaznaczonej obszarem 4, moŝna wprowadzić desynchronizację błyskania poszczególnych kanałów. Jest to funkcjonalność symulująca zachowanie się rzeczywistego oświetlenia samolotowego, gdzie kaŝdy sygnalizator błyska z określona częstością, jednak w sposób nie zsynchronizowany z pozostałymi sygnalizatorami. Po wybraniu wszystkich opcji naleŝy nacisnąć przycisk Wyślij dane do urządzenia. Spowoduje to zapis ustawionych parametrów do urządzenia. 5.5 Wymiana oprogramowania Firma RCConcept w trosce o jak najwyŝszą jakość swoich produktów zapewniła moŝliwość uaktualniania oprogramowania urządzeń serii RCC. Aby tego dokonać, naleŝy przejść do zakładki Aktualizacja firmware'u. Na poniŝszym rysunku został przedstawiony widok aplikacji. 13

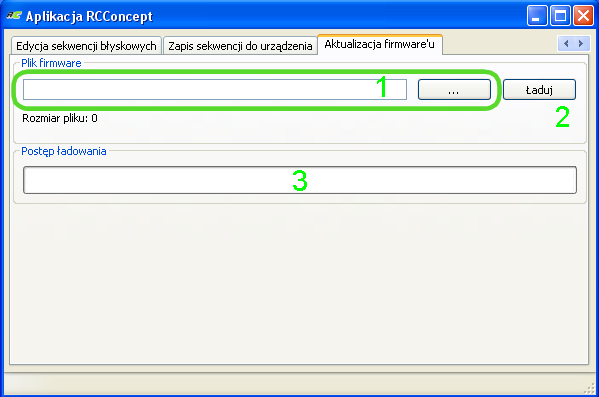

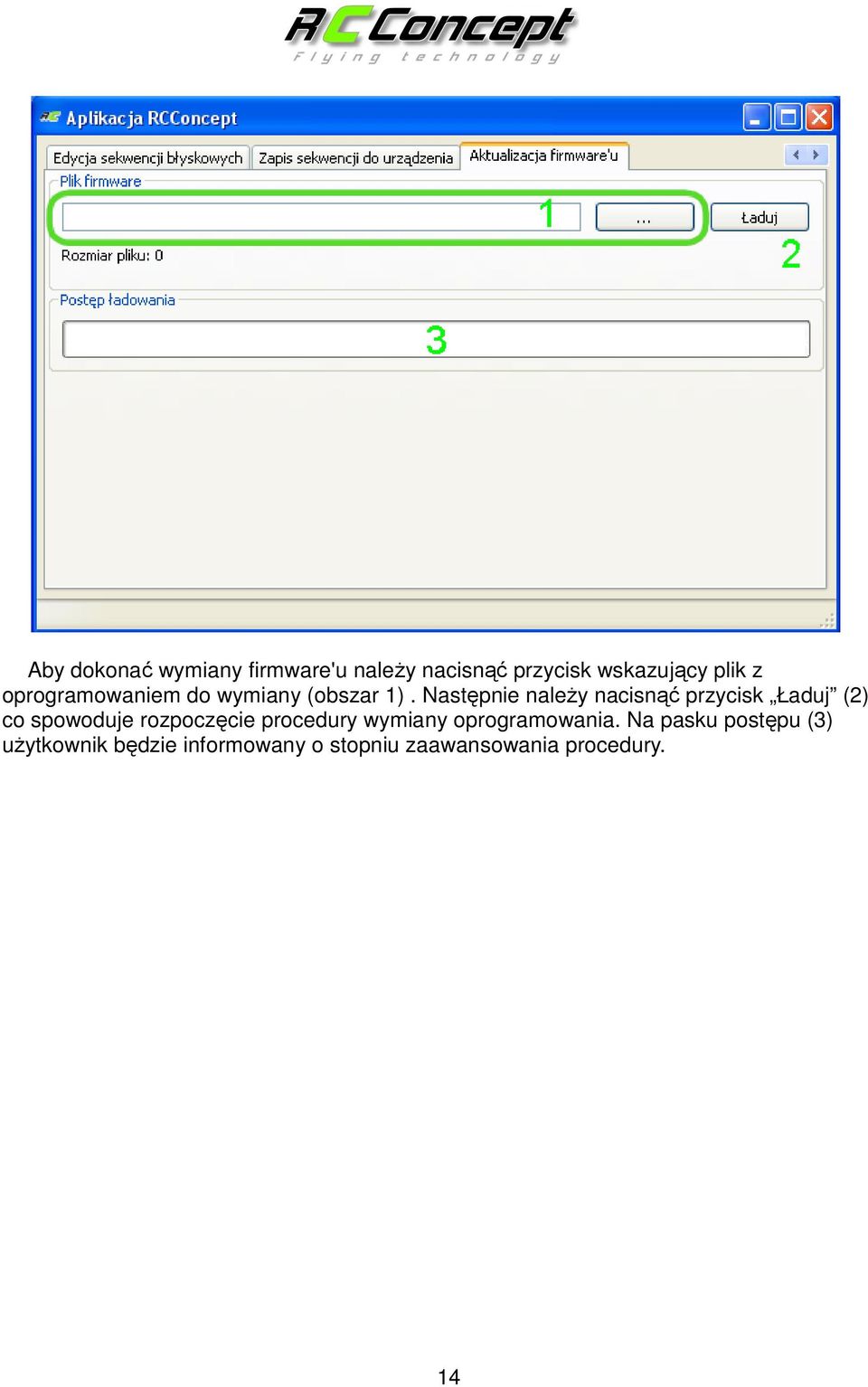

14 Aby dokonać wymiany firmware'u naleŝy nacisnąć przycisk wskazujący plik z oprogramowaniem do wymiany (obszar 1). Następnie naleŝy nacisnąć przycisk Ładuj (2) co spowoduje rozpoczęcie procedury wymiany oprogramowania. Na pasku postępu (3) uŝytkownik będzie informowany o stopniu zaawansowania procedury. 14

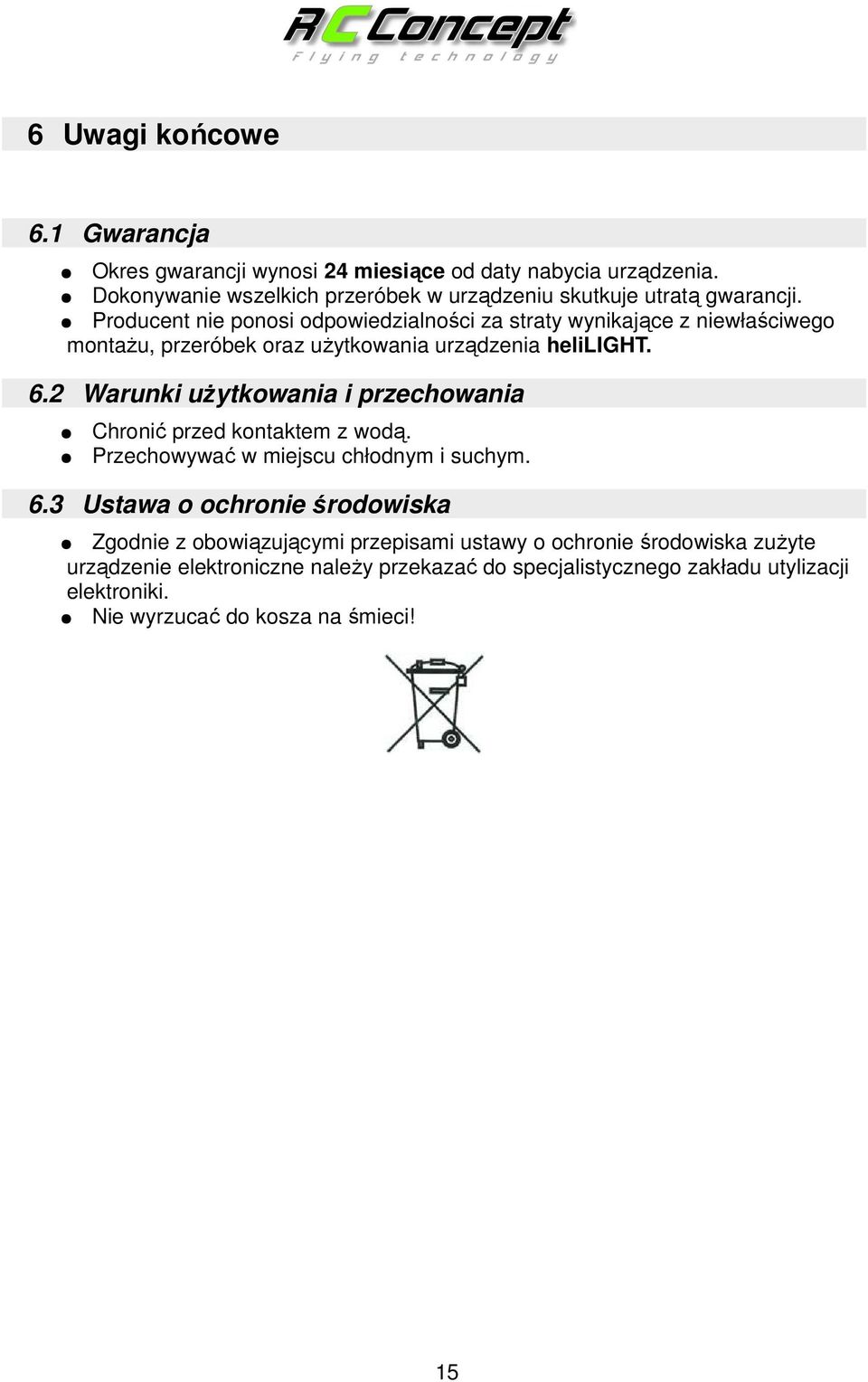

15 6 Uwagi końcowe 6.1 Gwarancja Okres gwarancji wynosi 24 miesiące od daty nabycia urządzenia. Dokonywanie wszelkich przeróbek w urządzeniu skutkuje utratą gwarancji. Producent nie ponosi odpowiedzialności za straty wynikające z niewłaściwego montaŝu, przeróbek oraz uŝytkowania urządzenia helilight. 6.2 Warunki uŝytkowania i przechowania Chronić przed kontaktem z wodą. Przechowywać w miejscu chłodnym i suchym. 6.3 Ustawa o ochronie środowiska Zgodnie z obowiązującymi przepisami ustawy o ochronie środowiska zuŝyte urządzenie elektroniczne naleŝy przekazać do specjalistycznego zakładu utylizacji elektroniki. Nie wyrzucać do kosza na śmieci! 15

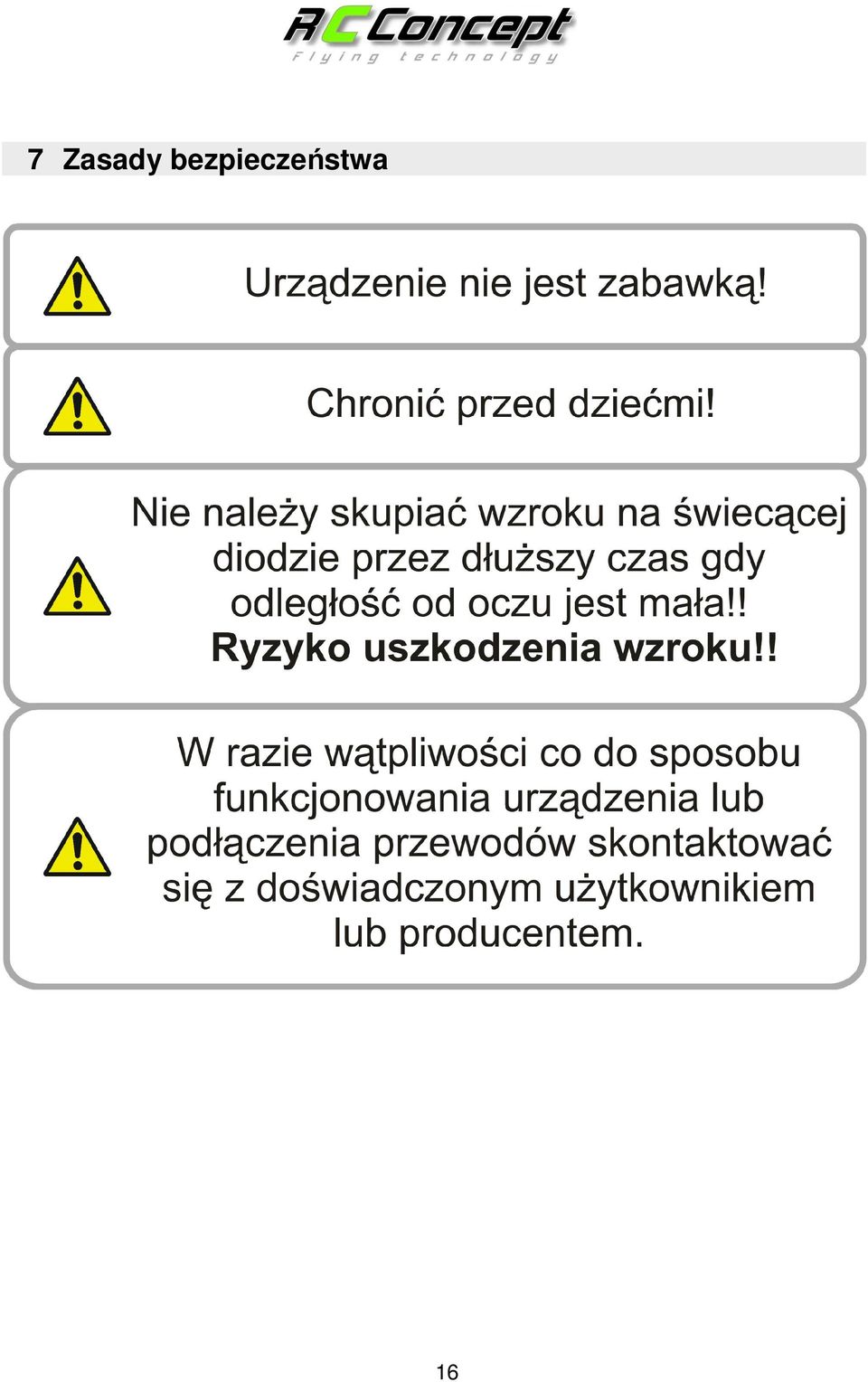

16 7 Zasady bezpieczeństwa 16
