Dokumentacja techniczna. modułu: IUVO Controller 0806
|
|
- Danuta Czajka
- 5 lat temu
- Przeglądów:
Transkrypt
1 Dokumentacja techniczna modułu: IUVO Controller 0806 wersja: IUVO Controller 08O6 Strona 1 z 15
2 Spis treści Opis modułu... 3 Parametry modułu... 3 Konfiguracja modułu... 6 Wizualizacja stanu wejść i wyjść... 7 Menu modułu... 8 Konfiguracja timerów... 9 Konfiguracja bloków logicznych Wersja dokumentu Wsparcie techniczne IUVO Controller 08O6 Strona 2 z 15
3 Opis modułu Moduł IUVO Controller 0806 jest prostym w konfiguracji i użyciu modułem zawierającym 6 wyjść przekaźnikowych oraz 8 wejść rozróżniających stan zwarcia i rozwarcia. Zależności przyczynowo skutkowe pomiędzy wejściami a wyjściami, instalator może w prosty sposób dowolnie konfigurować podczas instalacji. Konfiguracja modułu nie wymaga znajomości skomplikowanych języków programowania oraz obsługi rozbudowanych programów komputerowych. Konfigurowanie każdego z urządzeń firmy GRYF-ELEKTRYK.PL odbywa się za pomocą jednego programatora IUVO Prog. Obsługa programatora jest intuicyjna i prosta. Rys. 1. Opis wyprowadzeń montażowych modułu IUVO Controller 0806 Wyjścia modułu IUVO Controller 0806 umożliwiają sterowanie większością urządzeń elektrycznych znajdujących się w gospodarstwie domowym (oświetleniem, elektrozaworami sterującymi nawadnianianiem ogrodu, płytami indukcyjnymi, wentylacją, elektrozaczepami, syrenami alarmowymi itd ). Do wejść modułów można podłączyć łączniki, kontaktrony, czujki ruchu itd. Parametry modułu Moduł IUVO Controller 0806 montuje się w rozdzielnicy elektrycznej na szynie DIN (TH 35-7,5). Jego obudowa zajmuje 8 pól montażowych w rozdzielni elektrycznej. Moduł jest zasilany napięciem stałym o wartości 12V DC (+/- 1V). Urządzenie zawiera 6 wyjść bezpotencjałowych (typu NO, NC) oraz 8 wejść rozróżniających stan zwarcia lub rozwarcia. Przez każde z wyjść może płynąć prąd o wartości maksymalnej 13 [A], co umożliwia sterowanie urządzeniami domowymi o mocy poniżej 3 [kw] dla każdego z sześciu wyjść. IUVO Controller 08O6 Strona 3 z 15
4 Parametry techniczne modułu IUVO Controller 0806: Parametry techniczne: napięcie zasilania urządzeniu.. 12VDC prąd zasilania.. 1A sposób montażu szyna DIN liczba wejść...8 liczba wyjść..6 obciążalność prądowa wyjść..13a(230vac) zajętość pól na szynie DIN....8 temperatura pracy o C Parametry konfiguracyjne Liczba timerów.8 Liczba modułów logicznych...2x2=4 Czas T1...od 1 sek. do 17 godz. Czas T2...od 1 sek. do 17 godz. Rozdzielczość...1 sek. Od strony konfiguracyjnej, moduł IUVO Controller 0806 posiada osiem timerów oraz cztery moduły logiczne (Rys 2). Timery spełniają funkcję elementów odmierzających czas, różnego typu interwałów czasowych. Każdy z timerów jest w pełni konfigurowalny i umożliwia działanie w jednym z sześciu (wyjątek stanowi Timer1, który posiada siedem trybów pracy) trybów pracy. Konfiguracja timerów polega na wybraniu trybu pracy, określeniu interwałów czasowych, przypisaniu wejść zdarzeń oraz wyjść, które mają być sterowane przez konfigurowany timer. Dodatkowo urządzenie zawiera w sobie cztery bloki logiczne. Dwie sumy logiczne oraz dwa iloczyny. Umożliwiają one układanie zależności logicznych pomiędzy wejściami a wyjściami modułu, rozszerzając znacznie funkcjonalność urządzenia. Bloki logiczne mogą aktywować Timery. Czyli jeżeli jest spełniony warunek logiczny zostanie aktywowany Timer. Bloki logiczne mogą aktywować Timer1 lub Timer8. IUVO Controller 08O6 Strona 4 z 15
5 Rys. 2 a. Moduł nieskonfigurowany Rys 2 b. Moduł skonfigurowany. Powiązania między fizycznymi wejściami (wyjściami) modułu a wirtualnymi wejściami (wyjściami) timerów i modułów logicznych, instalator ustala na etapie konfiguracji modułu. IUVO Controller 08O6 Strona 5 z 15

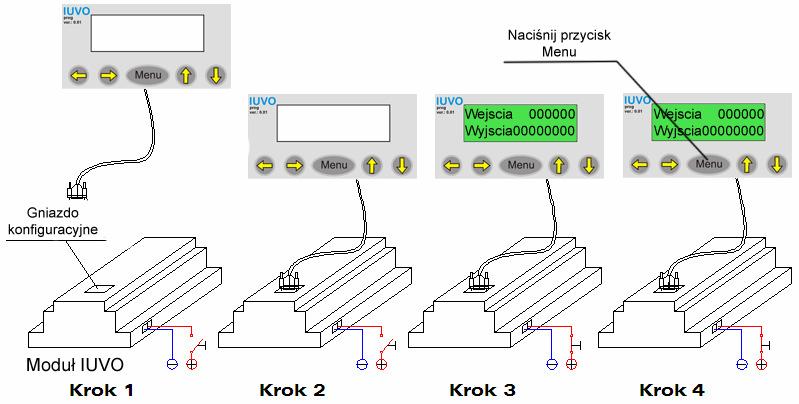

6 Konfiguracja modułu Po zamontowaniu fizycznym modułów w rozdzielni elektrycznej, należy je skonfigurować. Konfiguracja modułów odbywa się za pomocą programatora IUVO Prog. Rys. 3. Sposób podłączenia programatora IUVO Prog do modułu IUVO. Aby skonfigurować moduł, należy wykonać jedynie cztery kroki: Krok 1: Odłącz zasilanie modułu! Krok 2: Podłącz programator IUVO Prog do złącza konfiguracyjnego modułu. Krok 3: Włącz zasilanie modułu. Na ekranie programatora zostanie wyświetlona informacja o typie modułu oraz wersji aktualnie zainstalowanego oprogramowania. Następnie wyświetli się wizualizacja aktualnego stanu wejść i wyjść urządzenia. Krok 4: Naciśnij przycisk Menu. Spowoduje to przejście do menu głównego modułu i będzie można rozpocząć konfigurację. Po jej zakończeniu, należy zapisać ustawienia korzystając z opcji Zapisz i wyjdź i odłączyć programator. IUVO Controller 08O6 Strona 6 z 15
7 Wizualizacja stanu wejść i wyjść Odczyt aktualnego stanu wejść i wyjść można obserwować na wyświetlaczu programatora IUVO Prog po zakończeniu konfiguracji modułu i akceptacji ustawień poprzez wybranie opcji Zapisz i wyjdź (Konfiguracja modułu -> krok 3). Rys. 4. Wizualizacja stanu wejść i wyjść na wyświetlaczu programatora IUVO Prog. Górna linijka wyświetlacza programatora (Rys. 4) przedstawia aktualny stan sześciu wyjść modułu. Jeżeli dane wyjście jest aktywne na wyświetlaczu wyświetla się 1. Jeżeli wyjście jest nieaktywne na wyświetlaczu wyświetla się 0. Dolna linijka wyświetlacza programatora przedstawia aktualny stan wejść modułu. Jeżeli dane wejście jest zwarte na wyświetlaczu wyświetla się 1. Jeżeli wejście jest rozwarte to na wyświetlaczu wyświetla się 0. Informacje są aktualizowane w czasie rzeczywistym, więc każda zmiana stanu wejścia bądź wyjścia jest przedstawiona na ekranie i nie trzeba restartować modułu lub wykonywać innych czynności, by mieć bieżący podgląd sytuacji. IUVO Controller 08O6 Strona 7 z 15
8 Menu modułu Menu modułu IUVO Controller 0806 przedstawione jest na rysunku (Rys. 5).Menu podzielone jest na podmenu, z których przejście do kolejnych na tym samym poziomie następuje poprzez naciśnięcie przycisku strzałki w górę bądź w dół. Przejście do wybranej przez instalatora opcji następuje poprzez naciśnięcie strzałki w prawo. Po wybraniu opcji, można ją modyfikować poprzez naciskanie strzałek w górę i w dół, tak samo jak podczas przechodzenia po menu. Po zakończeniu konfiguracji, należy "wycofać się" do menu głównego poprzez naciśnięcie kilkukrotne przycisku strzałki w lewo, aż pojawi się na ekranie menu główne. Zatwierdzenie całkowite ustawień konfiguracyjnych następuje po wybraniu opcji Zapisz i Wyjdź. Większość parametrów modułu ustawia się za pomocą strzałek. Jedyny wyjątek stanowi ustawienie czasu T1 oraz T2. Przy ustawianiu czasu T1 oraz T2 wykorzystuje się przycisk Menu do zmiany jednostek czasu: godziny, minuty, sekundy. Rys. 5. Menu konfiguracyjne modułu IUVO Controller IUVO Controller 08O6 Strona 8 z 15
9 Konfiguracja timerów Moduł IUVO Controller 0806 zawiera osiem Timerów. Każdy z nich jest indywidualnie konfigurowany. Konfiguracja Timera polega na wybraniu trybu pracy, oraz przypisaniu Timera do odpowiednich wejść i wyjść. Do każdego wejścia można przypisać od jednego do ośmiu Timerów. Każdy Timer może sterować, od jednego do ośmiu wyjść. Po dokonaniu konfiguracji, należy wybrać opcję Zapisz i wyjdź. Moduł zostanie ponownie uruchomione z nową konfiguracją, realizując zmodyfikowany przez instalatora program. Każdy z Timerów może pracować w jednym z sześciu trybów pracy. Na rysunku (Rys. 6) zostały graficznie przedstawione, przebiegi czasowe trybów pracy timerów. Rys. 6. Tryby pracy timerów. Konfiguracja timera składa się z trzech, czterech lub pięciu kroków, w zależności od trybu pracy jaki został wybrany i wdrożony przez instalatora. Dla trybu 0, 1 lub 2, konfiguracja składa się z trzech kroków: krok 1: wybór trybu pracy. krok 2: wybór numerów wejść jakie będą aktywowały Timer. krok 3: wybór numerów wyjść, jakimi będzie sterował Timer. IUVO Controller 08O6 Strona 9 z 15
10 Dla trybu 3 konfiguracja składa się z czterech kroków: krok 1: wybór trybu pracy. krok 2: ustawienie czasu T1 (godz:min:sek). krok 3: wybór numerów wejść jakie będą aktywowały Timer. krok 4: wybór numerów wyjść, jakimi będzie sterował Timer. Dla trybów 4 i 5 konfiguracja składa się z pięciu kroków: krok 1: wybór trybu pracy. krok 2: ustawienie czasu T1 (godz:min:sek). krok 3: ustawienie czasu T2 (godz:min:sek). krok 4: wybór numerów wejść jakie będą aktywowały Timer. krok 5: wybór numerów wyjść, jakimi będzie sterował Timer. Dla trybu 6 konfiguracja składa się z dwóch kroków (tryb 6 dotyczy jedynie Timera1): krok 1: wybór trybu pracy. krok 2: wybór numerów wejść jakie będą zatrzymywały Timer2. Czasy T1 oraz T2, mogą być ustawiane w granicach od 1 sekundy do 17 godzin z rozdzielczością 1 sekundy. Przy czym suma czasów T1 oraz T2 musi być mniejsza lub równa 18 godzin. Przykładowo, jeżeli czas T1 ustawimy na 14 godziny, to czas T2 maksymalnie możemy ustawić na 3 godzin. Ustawianie czasów T1 oraz T2 odbywa się za pomocą trzech przycisków programatora. Przycisk: Funkcjonalność: Służy do inkrementacji sekund, minut lub godzin. Służy do dekrementacji sekund, minut lub godzin. Odpowiada za wybór jednostek (kork 2, krok 3) czasu (sekundy, minuty, godziny). Cztery timery pracują jako retrygowalne (z możliwością zresetowania w czasie pracy), kolejne cztery jako nieretrygowalne (bez możliwości zresetowania w czasie pracy). Różnice pomiędzy trybami pracy przedstawione zostały na rysunku (Rys. 2). Rodzaj trybu pracy (retrygowalny, nieretrygowalny) jest przypisany do numeru timera, instalator nie może tego zmienić! Timery o numerach od 1 do 4 pracują jako retrygowalne. Oznacza to, że uruchomienie Timera odbywa się za pomocą zwarcia wejścia. Jeżeli wejście zostanie zwarte po raz kolejny podczas pracy Timera, zdarzenie to nie będzie miało żadnego wpływu na pracę Timera. Timer będzie odliczał czas na nowo, dopiero gdy wykona swoje zaprogramowane wcześniej zadanie. Timery o numerach od 5 do 8 pracują jako nieretrygowalne. Oznacza to, że uruchomienie Timera odbywa się za pomocą zwarcia wejścia. Jeżeli wejście zostanie zwarte po raz kolejny podczas pracy Timera, wówczas rozpocznie on odliczanie czasu IUVO Controller 08O6 Strona 10 z 15
11 od początku, przerywając poprzednie odliczanie. Innymi słowy, Timer jest ponownie uruchomiany za każdym razem, gdy zostanie zwarte wejście. Poniżej znajduje się przykład wyjaśniający różnice pomiędzy trybem pracy retrygowalnym i nieretrygowalnym (Rys. 7). Do wejścia pierwszego przypisany został Timer 1 oraz Timer 8. Timer 1 steruje wyjściem pierwszym, natomiast Timer 8 wyjściem drugim. Zgodnie z opisem przedstawionym powyżej, Timer 1 pracuje jako retrygowalny, natomiast Timer 8 pracuje jako nieretrygowalny. Dla Timera 1 i Timera 8 został wybrany Tryb 3 pracy. Czas T1 dla pierwszego i drugiego timera został ustawiony na 10 sekund. Czyli zwarcie wejścia pierwszego będzie uruchamiało Timer 1 oraz Timer 8. Rys. 7. Porównanie trybu pracy, retrygowalnego z nieretrygowalnym. Podczas drugiego zwarcia na wejściu pierwszym, Timer 1 nie zostaje wzbudzony. Natomiast Timer 8 zaczyna od nowa odmierzać zadany czas T1. UWAGA! Do tych samych wejść można przypisywać Timery i Bloki Logiczne. Jeśli Timery oraz Bloki Logiczne sterują tymi samymi wyjściami, to bloki logiczne mają większy priorytet i wymuszają stan wyjść! IUVO Controller 08O6 Strona 11 z 15
12 Konfiguracja bloków logicznych Moduł IUVO Controller 0806 zawiera 4 bloki logiczne. Każdy z nich jest indywidualnie konfigurowany. Moduł zawiera dwa bloki logiczne typu SUMA oraz dwa bloki logiczne typu ILOCZYN. Każdy z elementów logicznych można traktować jako blok z fizycznymi wejściami i wyjściami (Rys. 8). Rys. 8. Typy bloków logicznych zaimplementowanych w module IUVO Controller Bloki SUMA1 oraz SUMA2 realizują funkcje sumy logicznej. To znaczy, jeżeli którekolwiek z przypisanych blokowi logicznemu SUMA wejść zostaje zwarte, to przypisane wyjścia aktywują się. Bloki ILOCZYN1 oraz ILOCZYN2 realizują funkcje iloczynu logicznego. To znaczy, jeżeli wszystkie z przypisanych blokowi logicznemu ILOCZYN wejść zostaną zwarte, to przypisane wyjścia aktywują się. Każdy z bloków logicznych ma możliwość aktywowania Timera1 lub Timera8. To znaczy, jeżeli funkcja logiczna sumy lub iloczynu zostanie spełniona to blok logiczny może aktywować Timer1 lub Timer8. Konfiguracja każdego z bloków logicznych odbywa się w trzech prostych krokach: krok 1: wybór elementu logicznego (SUMA1,SUMA2,ILOCZYN1,ILOCZYN2). krok 2: przypisanie wejść aktywujących blok logiczny. krok 3: przypisanie wyjść lub Timerów aktywowanych przez blok logiczny. IUVO Controller 08O6 Strona 12 z 15
13 Przykład 1 (SUMA1): naciśnięcie któregokolwiek z przycisków podłączonych do wejścia 1,2,3,4, ma spowodować załączenie wyjść 1, 2 (Rys. 9). Jeżeli żaden z przycisków nie zostanie naciśnięty, wyjścia 1, 2 mają być nieaktywne. Rys. 9. Realizacja funkcji SUMA1 dla wejść 1,2,3,4 oraz wyjść 1,2. Aby wykonać powyższe zadanie należy następująco skonfigurować moduł: Logika > Wybór logiki > Przypisanie wejść > Przypisanie wyjść Suma1 Wejście1->Aktywne Wyjście1->Nieaktywne Wejście2->Aktywne Wyjście2->Aktywne Wejście3->Nieaktywne Wyjście3->Nieaktywne Wejście4->Aktywne Wyjście4->Nieaktywne Wejście5->Nieaktywne Wyjście5->Nieaktywne Wejście6->Nieaktywne Wyjście6->Nieaktywne Wejście7->Nieaktywne Timer1->Start:Nie Wejście8->Nieaktywne Timer8->Start:Nie IUVO Controller 08O6 Strona 13 z 15
14 Przykład 2 (ILOCZYN1): naciśnięcie wszystkich przycisków podłączonych do wejścia 1,2 i 4 ma spowodować załączenie wyjścia 2 (Rys. 10). Jeżeli którykolwiek z przycisków nie zostanie naciśnięty, wyjście 2 nie zostanie aktywowane. Rys. 10. Schemat elektryczny połączenia. Realizacja funkcji ILOCZYN1 dla wejść 1,2,4 oraz wyjścia 2. Aby wykonać powyższe zadanie należy następująco skonfigurować urządzenie: Logika > Wybór logiki > Przypisanie wejść > Przypisanie wyjść Iloczyn1 Wejście1->Aktywne Wyjście1->Nieaktywne Wejście2->Aktywne Wyjście2->Aktywne Wejście3->Nieaktywne Wyjście3->Nieaktywne Wejście4->Aktywne Wyjście4->Nieaktywne Wejście5->Nieaktywne Wyjście5->Nieaktywne Wejście6->Nieaktywne Wyjście6->Nieaktywne Wejście7->Nieaktywne Timer1->Start:Nie Wejście8->Nieaktywne Timer8->Start:Nie Na rysunku (Rys. 10a) jest zwarte jedynie wejście 2, czyli nie jest spełniony warunek zwarcia wejść 1,2,4, dlatego wyjście 2 nie zostaje aktywowane. Na rysunku (Rys. 10b) widać, że wejścia 1,2,4 są zwarte, czyli warunek jest spełniony, dlatego wyjście 4 zostaje aktywowane. Przy tak skonfigurowanym module, jeżeli wszystkie przypisane wejścia zostaną zwarte, to wszystkie przypisane wyjścia zostaną aktywowane. IUVO Controller 08O6 Strona 14 z 15
15 Wersja dokumentu wersja: 1.04 data: Wsparcie techniczne Dokumentacje oraz przykłady zastosowania modułów IUVO można znaleźć na stronie: Jeżeli pojawią się dodatkowe pytania prosimy o kontakt: info@iuvo.it tel. kom.: tel. kom.: IUVO Controller 08O6 Strona 15 z 15
