1 Cennik produktów Unitary 01/04/2010 Cennik McQuay Unitary Wersja Obowiązuje od Zastępuje

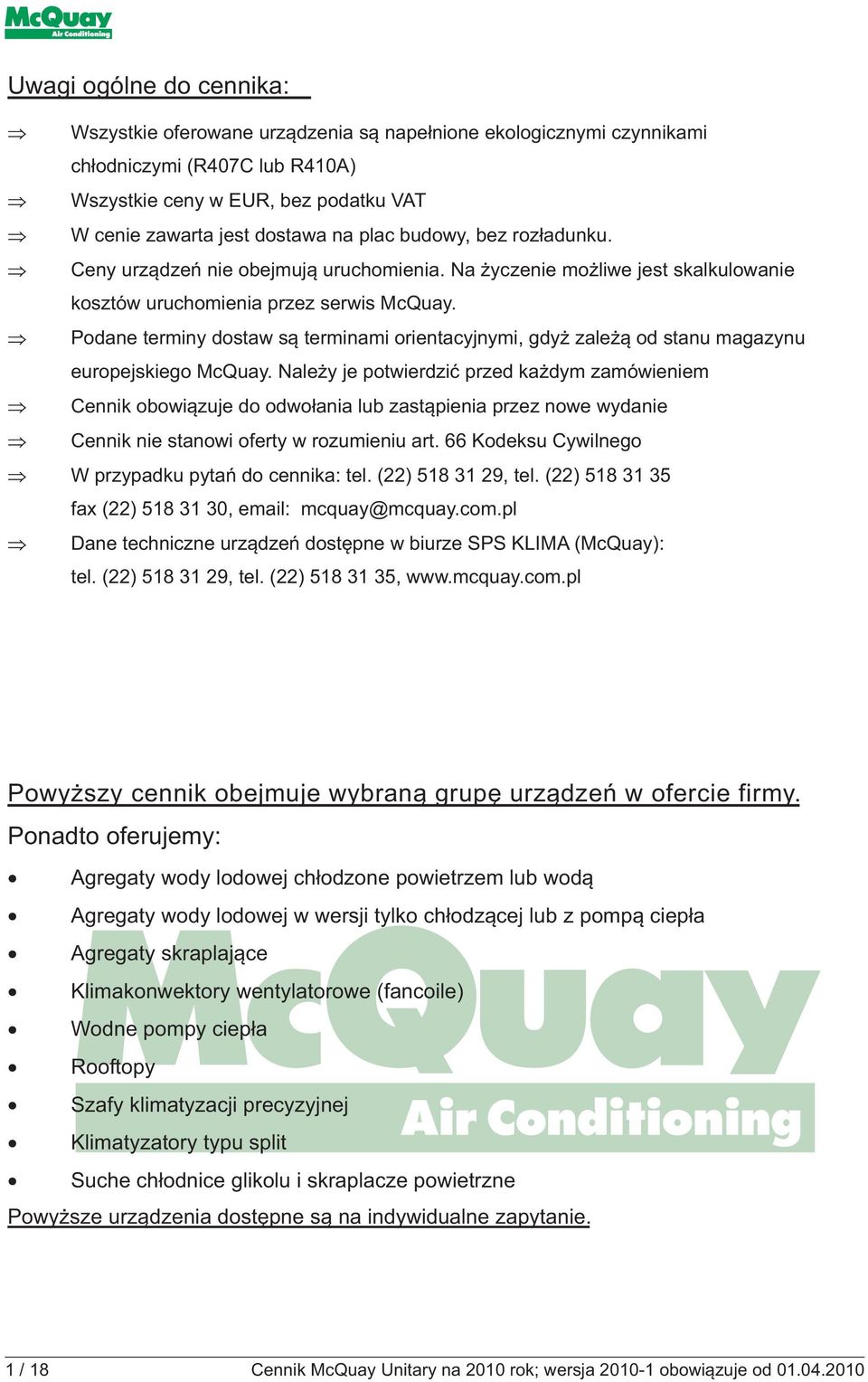

2 Uwagi ogólne do cennika: Wszystkie oferowane urządzenia są napełnione ekologicznymi czynnikami chłodniczymi (R407C lub R410A) Wszystkie ceny w, bez podatku VAT W cenie zawarta jest dostawa na plac budowy, bez rozładunku. Ceny urządzeń nie obejmują uruchomienia. Na życzenie możliwe jest skalkulowanie kosztów uruchomienia przez serwis McQuay. Podane terminy dostaw są terminami orientacyjnymi, gdyż zależą od stanu magazynu europejskiego McQuay. Należy je potwierdzić przed każdym zamówieniem Cennik obowiązuje do odwołania lub zastąpienia przez nowe wydanie Cennik nie stanowi oferty w rozumieniu art. 66 Kodeksu Cywilnego W przypadku pytań do cennika: tel. (22) , tel. (22) fax (22) , mcquay@mcquay.com.pl Dane techniczne urządzeń dostępne w biurze SPS KLIMA (McQuay): tel. (22) , tel. (22) , Powyższy cennik obejmuje wybraną grupę urządzeń w ofercie firmy. Ponadto oferujemy: Agregaty wody lodowej chłodzone powietrzem lub wodą Agregaty wody lodowej w wersji tylko chłodzącej lub z pompą ciepła Agregaty skraplające Klimakonwektory wentylatorowe (fancoile) Wodne pompy ciepła Rooftopy Szafy klimatyzacji precyzyjnej Klimatyzatory typu split Suche chłodnice glikolu i skraplacze powietrzne Powyższe urządzenia dostępne są na indywidualne zapytanie. 1 / 18

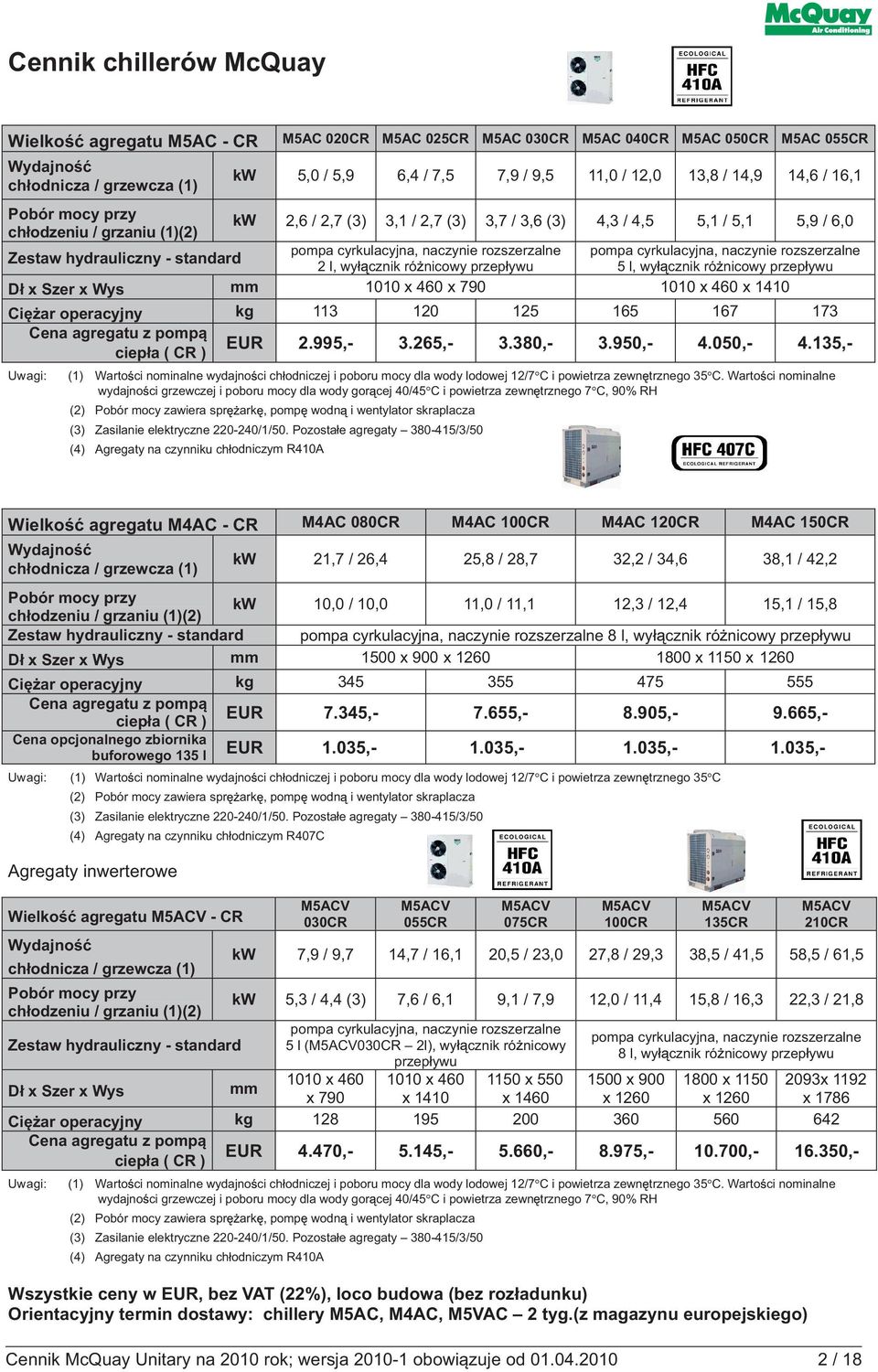

3 Cennik chillerów McQuay Wielkość agregatu M5AC - CR M5AC 020CR M5AC 025CR M5AC 030CR M5AC 040CR M5AC 050CR M5AC 055CR Wydajność chłodnicza / grzewcza (1) kw 5,0 / 5,9 6,4 / 7,5 7,9 / 9,5 11,0 / 12,0 13,8 / 14,9 14,6 / 16,1 Pobór mocy przy kw 2,6 / 2,7 (3) 3,1 / 2,7 (3) 3,7 / 3,6 (3) 4,3 / 4,5 5,1 / 5,1 5,9 / 6,0 chłodzeniu / grzaniu (1)(2) pompa cyrkulacyjna, naczynie rozszerzalne pompa cyrkulacyjna, naczynie rozszerzalne Zestaw hydrauliczny - standard 2 l, wy cznik ró nicowy przep ywu 5 l, wy cznik ró nicowy przep ywu Dł x Szer x Wys mm 1010 x 460 x x 460 x 1410 Ciężar operacyjny kg Cena agregatu z pompą ciepła ( CR ) 2.995, , , , , ,- Uwagi: (1) Warto ci nominalne wydajno ci ch odniczej i poboru mocy dla wody lodowej 12/7 C i powietrza zewn trznego 35 C. Warto ci nominalne wydajno ci grzewczej i poboru mocy dla wody gor cej 40/45 C i powietrza zewn trznego 7 C, 90% RH (2) Pobór mocy zawiera spr ark, pomp wodn i wentylator skraplacza (3) Zasilanie elektryczne /1/50. Pozosta e agregaty /3/50 (4) Agregaty na czynniku ch odniczym R410A Wielkość agregatu M4AC - CR M4AC 080CR M4AC 100CR M4AC 120CR M4AC 150CR Wydajność chłodnicza / grzewcza (1) kw 21,7 / 26,4 25,8 / 28,7 32,2 / 34,6 38,1 / 42,2 Pobór mocy przy kw 10,0 / 10,0 11,0 / 11,1 12,3 / 12,4 15,1 / 15,8 chłodzeniu / grzaniu (1)(2) Zestaw hydrauliczny - standard pompa cyrkulacyjna, naczynie rozszerzalne 8 l, wy cznik ró nicowy przep ywu Dł x Szer x Wys mm 1500 x 900 x x 1150 x 1260 Ciężar operacyjny kg Cena agregatu z pompą ciepła ( CR ) 7.345, , , ,- Cena opcjonalnego zbiornika buforowego 135 l 1.035, , , ,- Uwagi: (1) Warto ci nominalne wydajno ci ch odniczej i poboru mocy dla wody lodowej 12/7 C i powietrza zewn trznego 35 C (2) Pobór mocy zawiera spr ark, pomp wodn i wentylator skraplacza (3) Zasilanie elektryczne /1/50. Pozosta e agregaty /3/50 (4) Agregaty na czynniku ch odniczym R407C Agregaty inwerterowe Wielkość agregatu M5ACV - CR Wydajność chłodnicza / grzewcza (1) Pobór mocy przy chłodzeniu / grzaniu (1)(2) Zestaw hydrauliczny - standard M5ACV 030CR M5ACV 055CR M5ACV 075CR M5ACV 100CR M5ACV 135CR M5ACV 210CR kw 7,9 / 9,7 14,7 / 16,1 20,5 / 23,0 27,8 / 29,3 38,5 / 41,5 58,5 / 61,5 kw 5,3 / 4,4 (3) 7,6 / 6,1 9,1 / 7,9 12,0 / 11,4 15,8 / 16,3 22,3 / 21,8 pompa cyrkulacyjna, naczynie rozszerzalne 5 l (M5ACV030CR 2l), wy cznik ró nicowy przep ywu pompa cyrkulacyjna, naczynie rozszerzalne 8 l, wy cznik ró nicowy przep ywu 1010 x x x x x 1150 Dł x Szer x Wys mm x 790 x 1410 x 1460 x 1260 x 1260 Ciężar operacyjny kg Uwagi: Cena agregatu z pompą ciepła ( CR ) 2093x 1192 x 1786 (1) Warto ci nominalne wydajno ci ch odniczej i poboru mocy dla wody lodowej 12/7 C i powietrza zewn trznego 35 C. Warto ci nominalne wydajno ci grzewczej i poboru mocy dla wody gor cej 40/45 C i powietrza zewn trznego 7 C, 90% RH (2) Pobór mocy zawiera spr ark, pomp wodn i wentylator skraplacza (3) Zasilanie elektryczne /1/50. Pozosta e agregaty /3/50 (4) Agregaty na czynniku ch odniczym R410A 4.470, , , , , ,- Wszystkie ceny w, bez VAT (22%), loco budowa (bez rozładunku) Orientacyjny termin dostawy: chillery M5AC, M4AC, M5VAC 2 tyg.(z magazynu europejskiego) 2 / 18

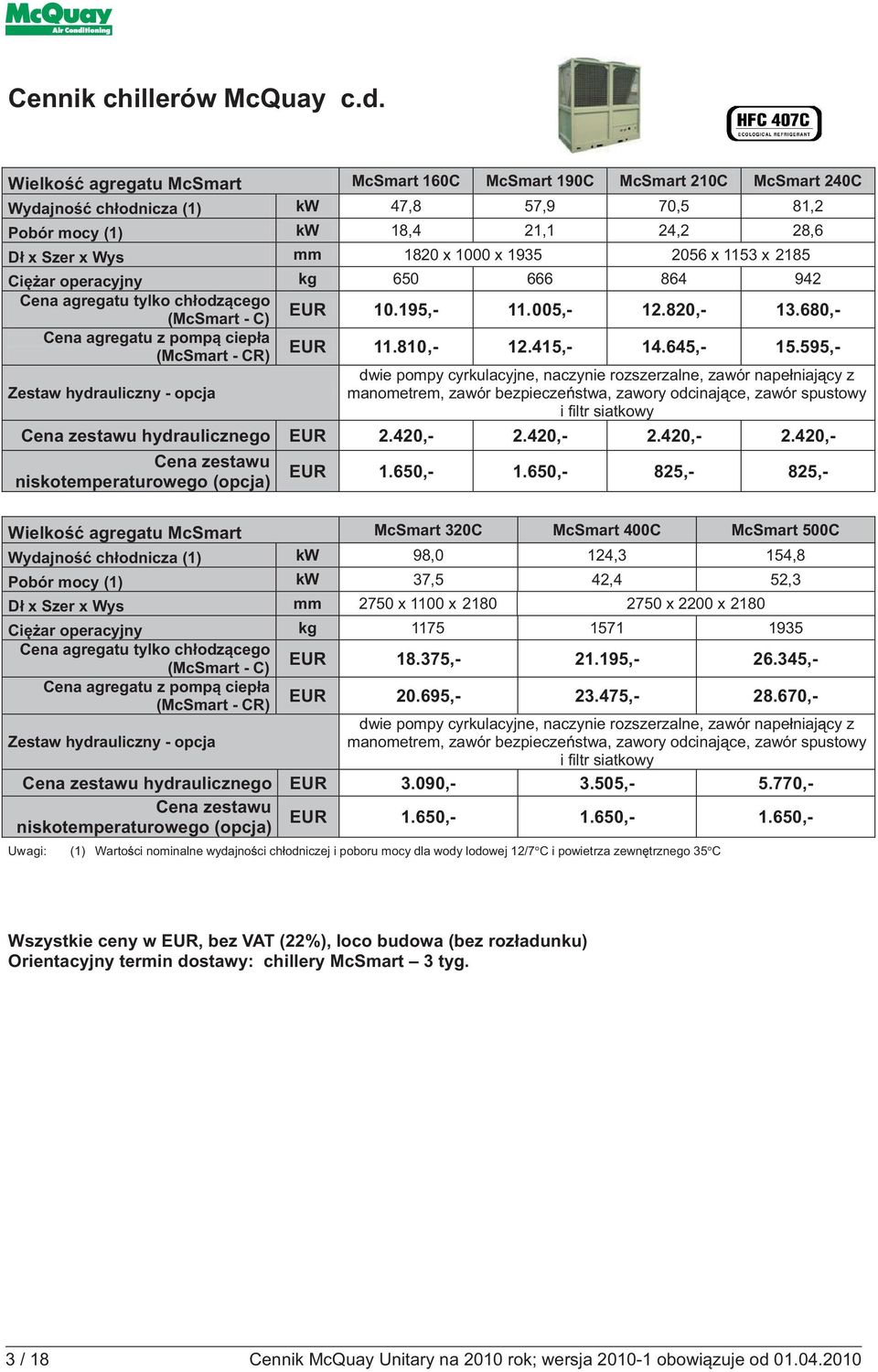

4 Cennik chillerów McQuay c.d. Wielkość agregatu McSmart McSmart 160C McSmart 190C McSmart 210C McSmart 240C Wydajność chłodnicza (1) kw 47,8 57,9 70,5 81,2 Pobór mocy (1) kw 18,4 21,1 24,2 28,6 Dł x Szer x Wys mm 1820 x 1000 x x 1153 x 2185 Ciężar operacyjny kg Cena agregatu tylko chłodzącego (McSmart - C) Cena agregatu z pompą ciepła (McSmart - CR) , , , , , , , ,- dwie pompy cyrkulacyjne, naczynie rozszerzalne, zawór nape niaj cy z Zestaw hydrauliczny - opcja manometrem, zawór bezpiecze stwa, zawory odcinaj ce, zawór spustowy i filtr siatkowy Cena zestawu hydraulicznego 2.420, , , ,- Cena zestawu niskotemperaturowego (opcja) 1.650, ,- 825,- 825,- Wielkość agregatu McSmart McSmart 320C McSmart 400C McSmart 500C Wydajność chłodnicza (1) kw 98,0 124,3 154,8 Pobór mocy (1) kw 37,5 42,4 52,3 Dł x Szer x Wys mm 2750 x 1100 x x 2200 x 2180 Ciężar operacyjny kg Cena agregatu tylko chłodzącego (McSmart - C) Cena agregatu z pompą ciepła (McSmart - CR) , , , , , ,- dwie pompy cyrkulacyjne, naczynie rozszerzalne, zawór nape niaj cy z Zestaw hydrauliczny - opcja manometrem, zawór bezpiecze stwa, zawory odcinaj ce, zawór spustowy i filtr siatkowy Cena zestawu hydraulicznego 3.090, , ,- Cena zestawu niskotemperaturowego (opcja) 1.650, , ,- Uwagi: (1) Warto ci nominalne wydajno ci ch odniczej i poboru mocy dla wody lodowej 12/7 C i powietrza zewn trznego 35 C Wszystkie ceny w, bez VAT (22%), loco budowa (bez rozładunku) Orientacyjny termin dostawy: chillery McSmart 3 tyg. 3 / 18

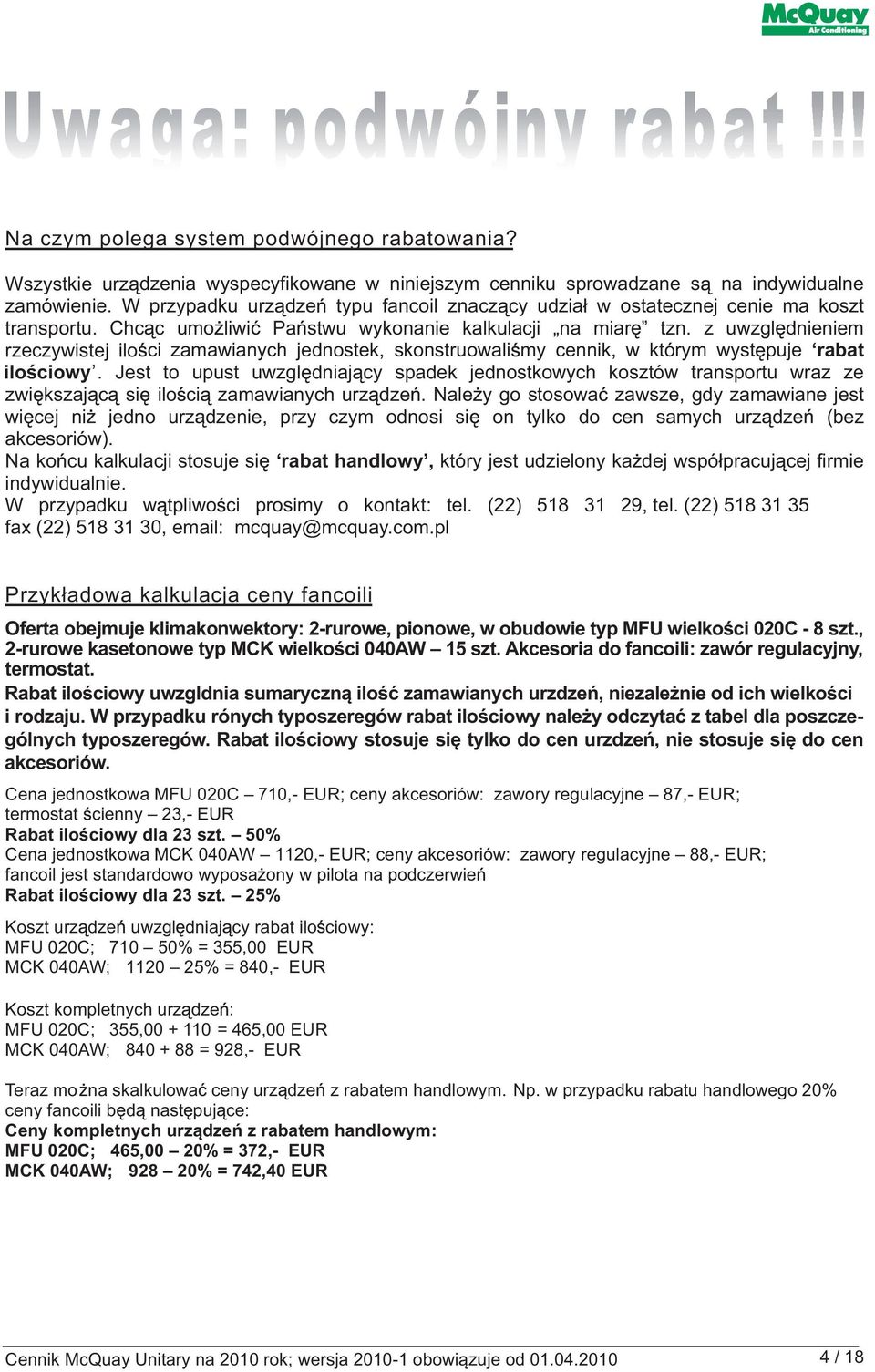

5 Na czym polega system podwójnego rabatowania? Wszystkie urz dzenia wyspecyfikowane w niniejszym cenniku sprowadzane s na indywidualne zamówienie. W przypadku urz dze typu fancoil znacz cy udzia w ostatecznej cenie ma koszt transportu. Chc c umo liwi Pa stwu wykonanie kalkulacji na miar tzn. z uwzgl dnieniem rzeczywistej ilo ci zamawianych jednostek, skonstruowali my cennik, w którym wyst puje rabat ilościowy. Jest to upust uwzgl dniaj cy spadek jednostkowych kosztów transportu wraz ze zwi kszaj c si ilo ci zamawianych urz dze. Nale y go stosowa zawsze, gdy zamawiane jest wi cej ni jedno urz dzenie, przy czym odnosi si on tylko do cen samych urz dze (bez akcesoriów). Na ko cu kalkulacji stosuje si rabat handlowy, który jest udzielony ka dej wspó pracuj cej firmie indywidualnie. W przypadku w tpliwo ci prosimy o kontakt: tel. (22) , tel. (22) fax (22) , mcquay@mcquay.com.pl Przykładowa kalkulacja ceny fancoili Oferta obejmuje klimakonwektory: 2-rurowe, pionowe, w obudowie typ MFU wielkości 020C - 8 szt., 2-rurowe kasetonowe typ MCK wielkości 040AW 15 szt. Akcesoria do fancoili: zawór regulacyjny, termostat. Rabat ilościowy uwzgldnia sumaryczną ilość zamawianych urzdzeń, niezależnie od ich wielkości i rodzaju. W przypadku rónych typoszeregów rabat ilościowy należy odczytać z tabel dla poszczególnych typoszeregów. Rabat ilościowy stosuje się tylko do cen urzdzeń, nie stosuje się do cen akcesoriów. Cena jednostkowa MFU 020C 710,- ; ceny akcesoriów: zawory regulacyjne 87,- ; termostat cienny 23,- Rabat ilościowy dla 23 szt. 50% Cena jednostkowa MCK 040AW 1120,- ; ceny akcesoriów: zawory regulacyjne 88,- ; fancoil jest standardowo wyposa ony w pilota na podczerwie Rabat ilościowy dla 23 szt. 25% Koszt urz dze uwzgl dniaj cy rabat ilo ciowy: MFU 020C; % = 355,00 MCK 040AW; % = 840,- Koszt kompletnych urz dze : MFU 020C; 355, = 465,00 MCK 040AW; = 928,- Teraz mo na skalkulowa ceny urz dze z rabatem handlowym. Np. w przypadku rabatu handlowego 20% ceny fancoili b d nast puj ce: Ceny kompletnych urządzeń z rabatem handlowym: MFU 020C; 465,00 20% = 372,- MCK 040AW; % = 742,40 4 / 18

6 Cennik klimakonwektorów McQuay seria MF Klimakonwektory w obudowie, pionowe MFU; system 2-rurowy (wymiennik 3-rzędowy) Wielkość fancoila 012C 020C 025C 035C 050C 060C 080C 090C Obroty max. kw 1,32 1,79 2,72 3,57 4,76 5,93 6,90 8,00 Obroty śr. kw 1,16 1,51 2,01 3,01 4,10 5,33 6,20 7,19 chłodnicza (1) Obroty min. kw 0,97 1,17 1,55 2,28 2,98 4,26 4,96 5,75 Obroty max. kw 2,23 2,71 3,63 4,83 6,21 8,10 10,50 12,00 Obroty śr. kw 1,94 2,22 2,68 4,04 5,25 7,13 9,24 10,56 grzewcza (2) Obroty min. kw 1,61 1,66 2,06 3,02 3,71 5,50 7,13 8,15 Cena 1 szt. fancoila 685,- 710,- 810,- 835,- 1020,- 1030,- 1220,- 1280,- ilościowe (3) 0% 21% 26% 28% 33% 38% 42% 44% 46% 48% 49% 50% Akcesoria 012C 020C 025C 035C 050C 060C 080C 090C Zawór regulacyjny 3-drogowy ON/OFF z siłownikiem - MF3V Termostat zamontowany na urządzeniu - AC ,- (zawór wraz ze złączkami i zaworami odcinającymi dostarczany luzem) STANDARD Termostat ścienny - AC500 23,- Stopy (osona + wspornik) 15,- + 13,- (możliwość zamówienia razem lub osobno) Klimakonwektory w obudowie, pionowe MFU; system 2-rurowy (wymiennik 4-rzędowy) Wielkość 412C 420C 425C 435C 450C 460C 480C 490C Obroty max. kw 1,54 2,06 3,14 4,05 5,26 6,38 7,10 8,30 Obroty śr. kw 1,33 1,87 2,39 3,37 4,45 5,71 6,35 7,43 chłodnicza (1) Obroty min. kw 1,11 1,50 1,85 2,46 3,22 4,51 5,02 5,87 Obroty max. kw 2,27 2,82 4,15 5,31 6,81 8,43 11,00 12,50 Obroty śr. kw 1,95 2,51 3,16 4,40 5,70 7,39 9,64 10,96 grzewcza (2) Obroty min. kw 1,62 1,94 2,43 3,18 4,05 5,64 7,36 8,36 Cena 1 szt. fancoila 695,- 705,- 825,- 860,- 1060,- 1065,- 1240,- 1290,- ilociowe (3) wicej 0% 21% 26% 28% 33% 38% 42% 44% 46% 48% 49% 50% Akcesoria 412C 420C 425C 435C 450C 460C 480C 490C Zawór regulacyjny 3-drogowy ON/OFF z siłownikiem - MF3V Termostat zamontowany na urządzeniu - AC ,- (zawór wraz ze złączkami i zaworami odcinającymi dostarczany luzem) STANDARD Termostat ścienny - AC500 23,- Stopy (osłona + wspornik) 15,- + 13,- (możliwość zamówienia razem lub osobno) Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K (OVENT 6/3). (2) Temperatura otoczenia 20 C ; temperatura wody gor cej 50 C; przep yw wody jak w trybie ch odzenia (OVENT 6/3). (3) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. 5 / 18

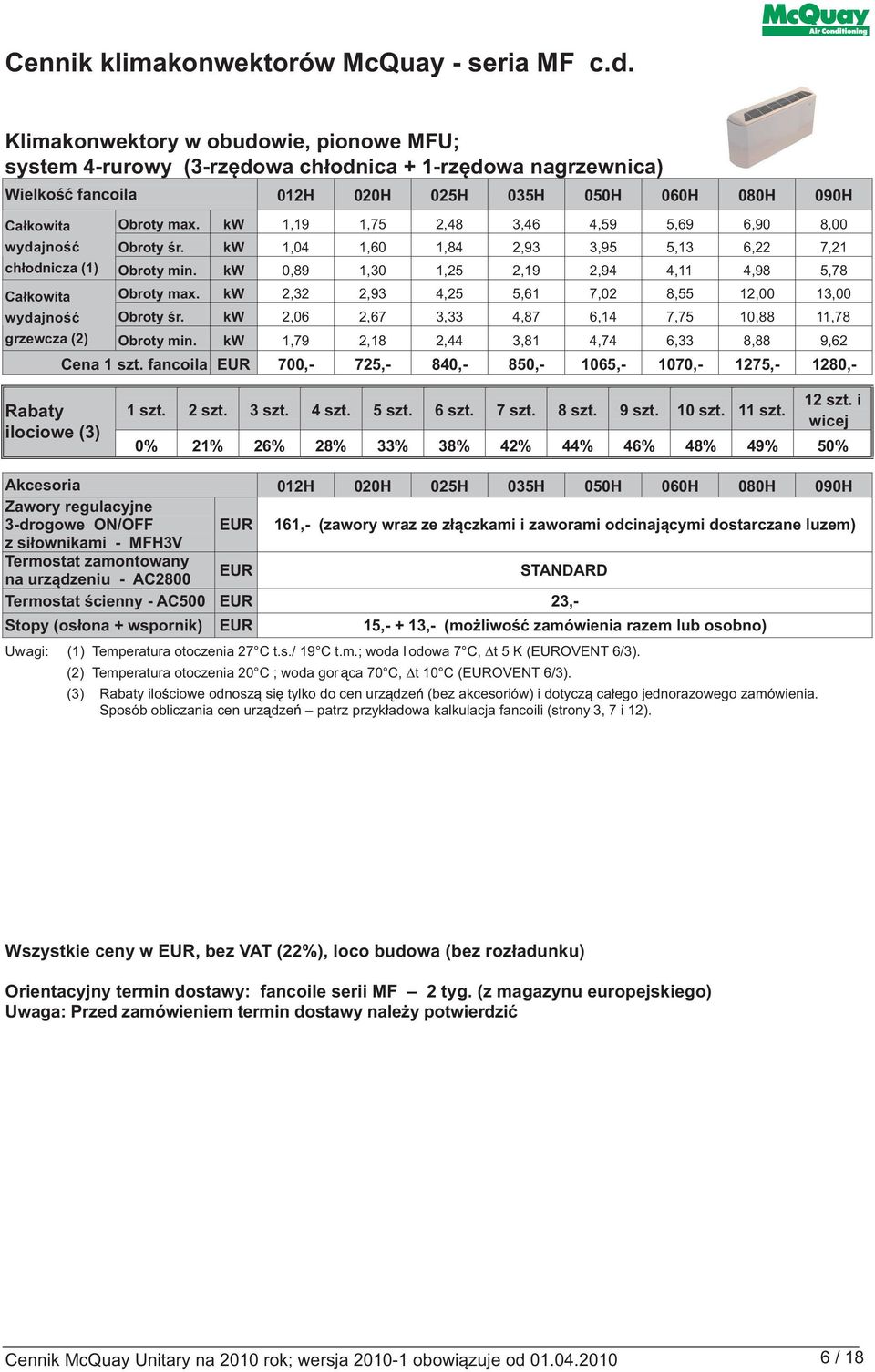

7 Cennik klimakonwektorów McQuay - seria MF c.d. Klimakonwektory w obudowie, pionowe MFU; system 4-rurowy (3-rzędowa chłodnica + 1-rzędowa nagrzewnica) Wielkość fancoila 012H 020H 025H 035H 050H 060H 080H 090H Obroty max. kw 1,19 1,75 2,48 3,46 4,59 5,69 6,90 8,00 Obroty śr. kw 1,04 1,60 1,84 2,93 3,95 5,13 6,22 7,21 chłodnicza (1) Obroty min. kw 0,89 1,30 1,25 2,19 2,94 4,11 4,98 5,78 Obroty max. kw 2,32 2,93 4,25 5,61 7,02 8,55 12,00 13,00 Obroty śr. kw 2,06 2,67 3,33 4,87 6,14 7,75 10,88 11,78 grzewcza (2) Obroty min. kw 1,79 2,18 2,44 3,81 4,74 6,33 8,88 9,62 Cena 1 szt. fancoila 700,- 725,- 840,- 850,- 1065,- 1070,- 1275,- 1280,- ilociowe (3) wicej 0% 21% 26% 28% 33% 38% 42% 44% 46% 48% 49% 50% Akcesoria 012H 020H 025H 035H 050H 060H 080H 090H Zawory regulacyjne 3-drogowe ON/OFF z siłownikami - MFH3V Termostat zamontowany na urządzeniu - AC ,- (zawory wraz ze złączkami i zaworami odcinającymi dostarczane luzem) STANDARD Termostat ścienny - AC500 23,- Stopy (osłona + wspornik) 15,- + 13,- (możliwość zamówienia razem lub osobno) Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K (OVENT 6/3). (2) Temperatura otoczenia 20 C ; woda gor ca 70 C, t 10 C (OVENT 6/3). (3) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Wszystkie ceny w, bez VAT (22%), loco budowa (bez rozładunku) Orientacyjny termin dostawy: fancoile serii MF 2 tyg. (z magazynu europejskiego) 6 / 18

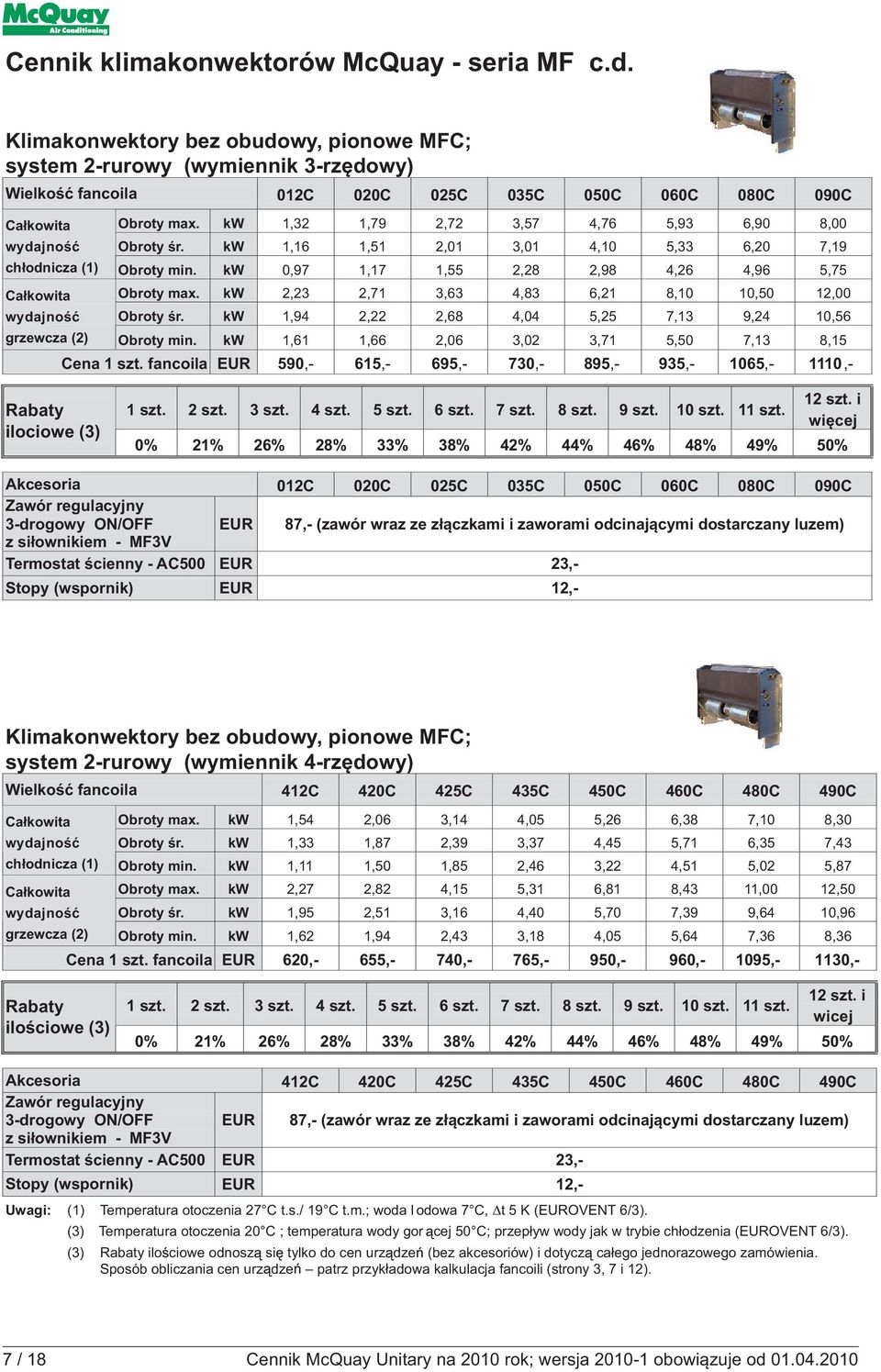

8 Cennik klimakonwektorów McQuay - seria MF c.d. Klimakonwektory bez obudowy, pionowe MFC; system 2-rurowy (wymiennik 3-rzędowy) Wielkość fancoila 012C 020C 025C 035C 050C 060C 080C 090C Obroty max. kw 1,32 1,79 2,72 3,57 4,76 5,93 6,90 8,00 Obroty śr. kw 1,16 1,51 2,01 3,01 4,10 5,33 6,20 7,19 chłodnicza (1) Obroty min. kw 0,97 1,17 1,55 2,28 2,98 4,26 4,96 5,75 Obroty max. kw 2,23 2,71 3,63 4,83 6,21 8,10 10,50 12,00 Obroty śr. kw 1,94 2,22 2,68 4,04 5,25 7,13 9,24 10,56 grzewcza (2) Obroty min. kw 1,61 1,66 2,06 3,02 3,71 5,50 7,13 8,15 Cena 1 szt. fancoila 590,- 615,- 695,- 730,- 895,- 935,- 1065,- 1110,- ilociowe (3) 0% 21% 26% 28% 33% 38% 42% 44% 46% 48% 49% 50% Akcesoria 012C 020C 025C 035C 050C 060C 080C 090C Zawór regulacyjny 3-drogowy ON/OFF z siłownikiem - MF3V 87,- (zawór wraz ze złączkami i zaworami odcinającymi dostarczany luzem) Termostat ścienny - AC500 23,- Stopy (wspornik) 12,- Klimakonwektory bez obudowy, pionowe MFC; system 2-rurowy (wymiennik 4-rzędowy) Wielkość fancoila 412C 420C 425C 435C 450C 460C 480C 490C Obroty max. kw 1,54 2,06 3,14 4,05 5,26 6,38 7,10 8,30 Obroty śr. kw 1,33 1,87 2,39 3,37 4,45 5,71 6,35 7,43 chłodnicza (1) Obroty min. kw 1,11 1,50 1,85 2,46 3,22 4,51 5,02 5,87 Obroty max. kw 2,27 2,82 4,15 5,31 6,81 8,43 11,00 12,50 Obroty śr. kw 1,95 2,51 3,16 4,40 5,70 7,39 9,64 10,96 grzewcza (2) Obroty min. kw 1,62 1,94 2,43 3,18 4,05 5,64 7,36 8,36 Cena 1 szt. fancoila 620,- 655,- 740,- 765,- 950,- 960,- 1095,- 1130,- ilościowe (3) wicej 0% 21% 26% 28% 33% 38% 42% 44% 46% 48% 49% 50% Akcesoria 412C 420C 425C 435C 450C 460C 480C 490C Zawór regulacyjny 3-drogowy ON/OFF z siłownikiem - MF3V 87,- (zawór wraz ze złączkami i zaworami odcinającymi dostarczany luzem) Termostat ścienny - AC500 23,- Stopy (wspornik) 12,- Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K (OVENT 6/3). (3) Temperatura otoczenia 20 C ; temperatura wody gor cej 50 C; przep yw wody jak w trybie ch odzenia (OVENT 6/3). (3) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. 7 / 18

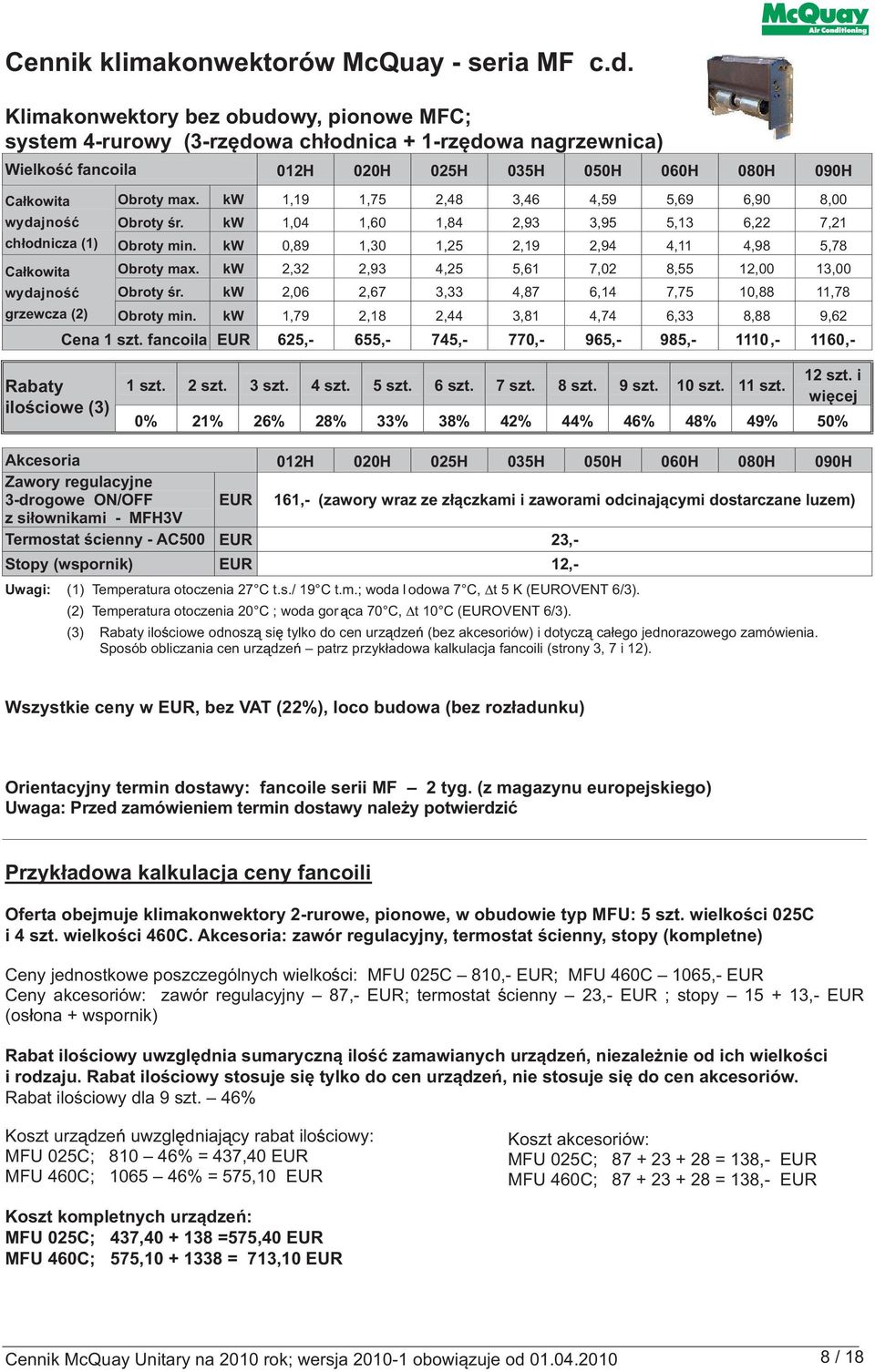

9 Cennik klimakonwektorów McQuay - seria MF c.d. Klimakonwektory bez obudowy, pionowe MFC; system 4-rurowy (3-rzędowa chłodnica + 1-rzędowa nagrzewnica) Wielkość fancoila 012H 020H 025H 035H 050H 060H 080H 090H Obroty max. kw 1,19 1,75 2,48 3,46 4,59 5,69 6,90 8,00 Obroty śr. kw 1,04 1,60 1,84 2,93 3,95 5,13 6,22 7,21 chłodnicza (1) Obroty min. kw 0,89 1,30 1,25 2,19 2,94 4,11 4,98 5,78 Obroty max. kw 2,32 2,93 4,25 5,61 7,02 8,55 12,00 13,00 Obroty śr. kw 2,06 2,67 3,33 4,87 6,14 7,75 10,88 11,78 grzewcza (2) Obroty min. kw 1,79 2,18 2,44 3,81 4,74 6,33 8,88 9,62 Cena 1 szt. fancoila 625,- 655,- 745,- 770,- 965,- 985,- 1110,- 1160,- ilościowe (3) 0% 21% 26% 28% 33% 38% 42% 44% 46% 48% 49% 50% Akcesoria 012H 020H 025H 035H 050H 060H 080H 090H Zawory regulacyjne 3-drogowe ON/OFF z siłownikami - MFH3V 161,- (zawory wraz ze złączkami i zaworami odcinającymi dostarczane luzem) Termostat ścienny - AC500 23,- Stopy (wspornik) 12,- Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K (OVENT 6/3). (2) Temperatura otoczenia 20 C ; woda gor ca 70 C, t 10 C (OVENT 6/3). (3) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Wszystkie ceny w, bez VAT (22%), loco budowa (bez rozładunku) Orientacyjny termin dostawy: fancoile serii MF 2 tyg. (z magazynu europejskiego) Przykładowa kalkulacja ceny fancoili Oferta obejmuje klimakonwektory 2-rurowe, pionowe, w obudowie typ MFU: 5 szt. wielkości 025C i 4 szt. wielkości 460C. Akcesoria: zawór regulacyjny, termostat ścienny, stopy (kompletne) Ceny jednostkowe poszczególnych wielko ci: MFU 025C 810,- ; MFU 460C 1065,- Ceny akcesoriów: zawór regulacyjny 87,- ; termostat cienny 23,- ; stopy ,- (os ona + wspornik) Rabat ilościowy uwzględnia sumaryczną ilość zamawianych urządzeń, niezależnie od ich wielkości i rodzaju. Rabat ilościowy stosuje się tylko do cen urządzeń, nie stosuje się do cen akcesoriów. Rabat ilościowy dla 9 szt. 46% Koszt urz dze uwzgl dniaj cy rabat ilo ciowy: MFU 025C; % = 437,40 MFU 460C; % = 575,10 Koszt akcesoriów: MFU 025C; = 138,- MFU 460C; = 138,- Koszt kompletnych urządzeń: MFU 025C; 437, =575,40 MFU 460C; 575, = 713,10 8 / 18

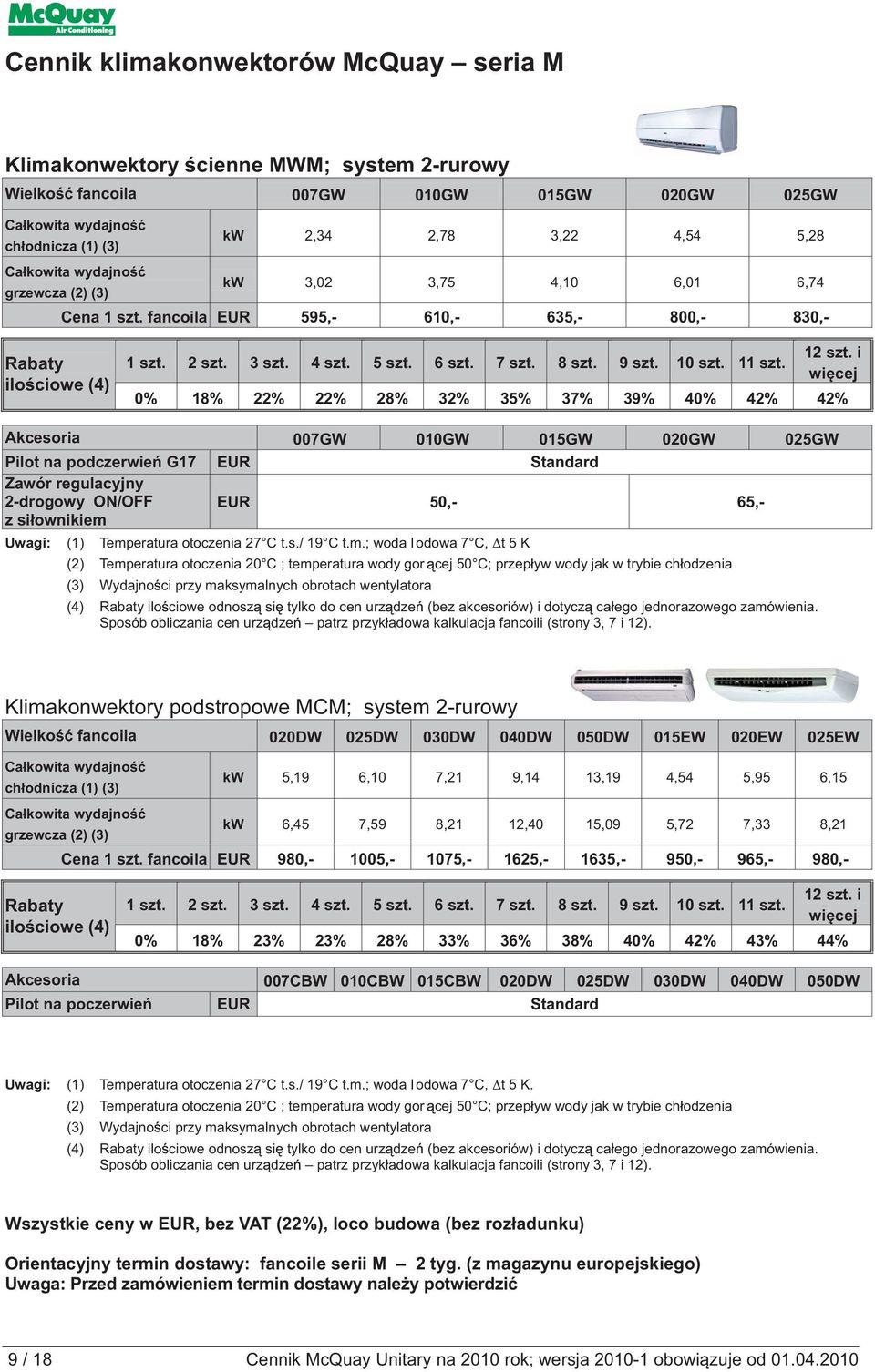

10 Cennik klimakonwektorów McQuay seria M Klimakonwektory ścienne MWM; system 2-rurowy Wielkość fancoila 007GW 010GW 015GW 020GW 025GW chłodnicza (1) (3) kw 2,34 2,78 3,22 4,54 5,28 grzewcza (2) (3) kw 3,02 3,75 4,10 6,01 6,74 Cena 1 szt. fancoila 595,- 610,- 635,- 800,- 830,- ilościowe (4) 0% 18% 22% 22% 28% 32% 35% 37% 39% 40% 42% 42% Akcesoria 007GW 010GW 015GW 020GW 025GW Pilot na podczerwień G17 Zawór regulacyjny 2-drogowy ON/OFF z siłownikiem Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K Standard 50,- 65,- (2) Temperatura otoczenia 20 C ; temperatura wody gor cej 50 C; przep yw wody jak w trybie ch odzenia (3) Wydajno ci przy maksymalnych obrotach wentylatora (4) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Klimakonwektory podstropowe MCM; system 2-rurowy Wielkość fancoila 020DW 025DW 030DW 040DW 050DW 015EW 020EW 025EW chłodnicza (1) (3) kw 5,19 6,10 7,21 9,14 13,19 4,54 5,95 6,15 grzewcza (2) (3) kw 6,45 7,59 8,21 12,40 15,09 5,72 7,33 8,21 Cena 1 szt. fancoila 980,- 1005,- 1075,- 1625,- 1635,- 950,- 965,- 980,- ilościowe (4) 0% 18% 23% 23% 28% 33% 36% 38% 40% 42% 43% 44% Akcesoria 007CBW 010CBW 015CBW 020DW 025DW 030DW 040DW 050DW Pilot na poczerwień Standard Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K. (2) Temperatura otoczenia 20 C ; temperatura wody gor cej 50 C; przep yw wody jak w trybie ch odzenia (3) Wydajno ci przy maksymalnych obrotach wentylatora (4) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Wszystkie ceny w, bez VAT (22%), loco budowa (bez rozładunku) Orientacyjny termin dostawy: fancoile serii M 2 tyg. (z magazynu europejskiego) 9 / 18

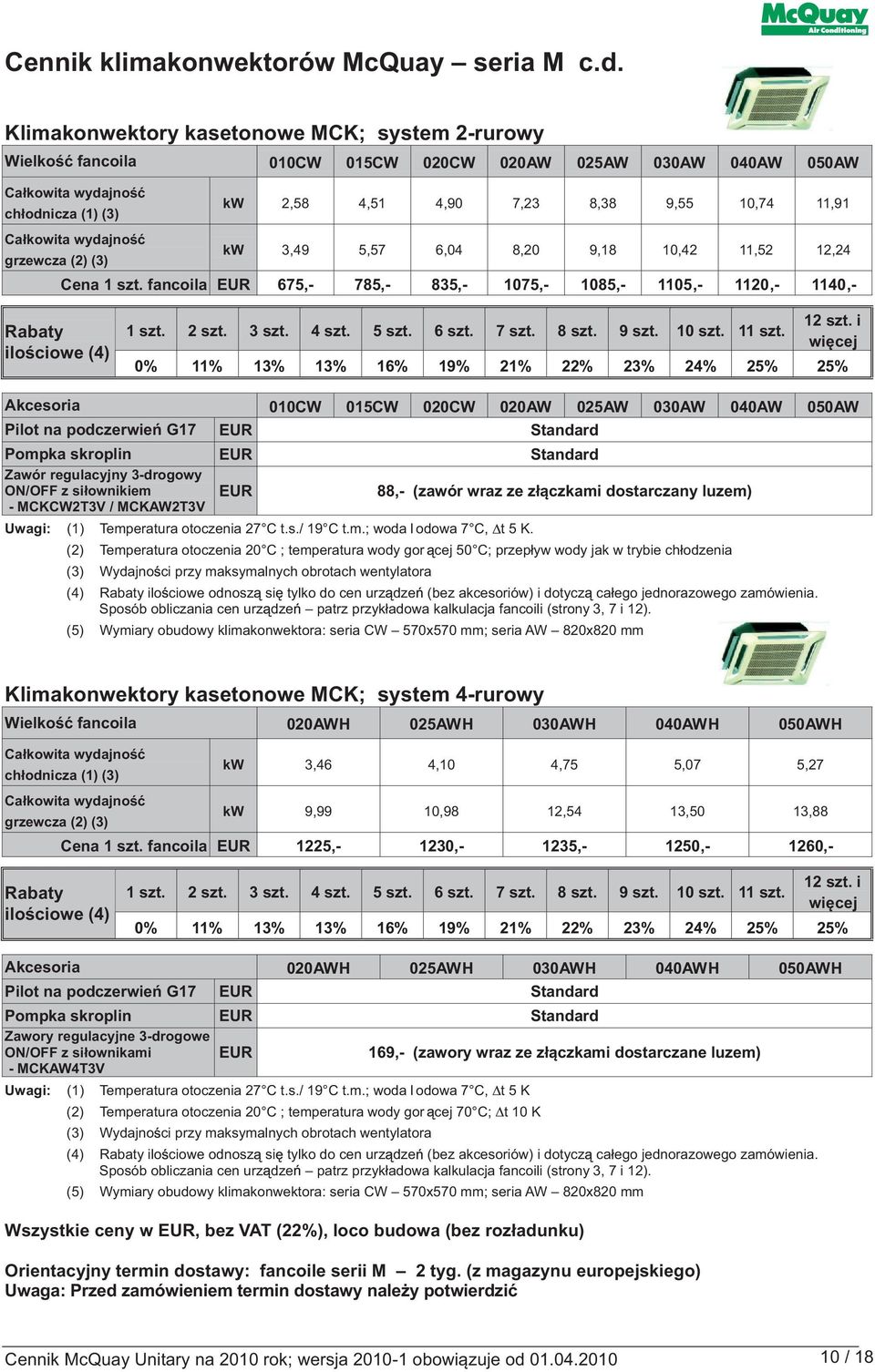

11 Cennik klimakonwektorów McQuay seria M c.d. Klimakonwektory kasetonowe MCK; system 2-rurowy Wielkość fancoila 010CW 015CW 020CW 020AW 025AW 030AW 040AW 050AW chłodnicza (1) (3) kw 2,58 4,51 4,90 7,23 8,38 9,55 10,74 11,91 grzewcza (2) (3) kw 3,49 5,57 6,04 8,20 9,18 10,42 11,52 12,24 Cena 1 szt. fancoila 675,- 785,- 835,- 1075,- 1085,- 1105,- 1120,- 1140,- ilościowe (4) 0% 11% 13% 13% 16% 19% 21% 22% 23% 24% 25% 25% Akcesoria 010CW 015CW 020CW 020AW 025AW 030AW 040AW 050AW Pilot na podczerwień G17 Standard Pompka skroplin Standard Zawór regulacyjny 3-drogowy ON/OFF z siłownikiem - MCKCW2T3V / MCKAW2T3V 88,- (zawór wraz ze złączkami dostarczany luzem) Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K. (2) Temperatura otoczenia 20 C ; temperatura wody gor cej 50 C; przep yw wody jak w trybie ch odzenia (3) Wydajno ci przy maksymalnych obrotach wentylatora (4) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. (5) Wymiary obudowy klimakonwektora: seria CW 570x570 mm; seria AW 820x820 mm Klimakonwektory kasetonowe MCK; system 4-rurowy Wielkość fancoila 020AWH 025AWH 030AWH 040AWH 050AWH chłodnicza (1) (3) kw 3,46 4,10 4,75 5,07 5,27 grzewcza (2) (3) kw 9,99 10,98 12,54 13,50 13,88 Cena 1 szt. fancoila 1225,- 1230,- 1235,- 1250,- 1260,- ilościowe (4) 0% 11% 13% 13% 16% 19% 21% 22% 23% 24% 25% 25% Akcesoria 020AWH 025AWH 030AWH 040AWH 050AWH Pilot na podczerwień G17 Standard Pompka skroplin Standard Zawory regulacyjne 3-drogowe ON/OFF z siłownikami - MCKAW4T3V 169,- (zawory wraz ze złączkami dostarczane luzem) Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K (2) Temperatura otoczenia 20 C ; temperatura wody gor cej 70 C; t 10 K (3) Wydajno ci przy maksymalnych obrotach wentylatora (4) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. (5) Wymiary obudowy klimakonwektora: seria CW 570x570 mm; seria AW 820x820 mm Wszystkie ceny w, bez VAT (22%), loco budowa (bez rozładunku) Orientacyjny termin dostawy: fancoile serii M 2 tyg. (z magazynu europejskiego) 10 / 18

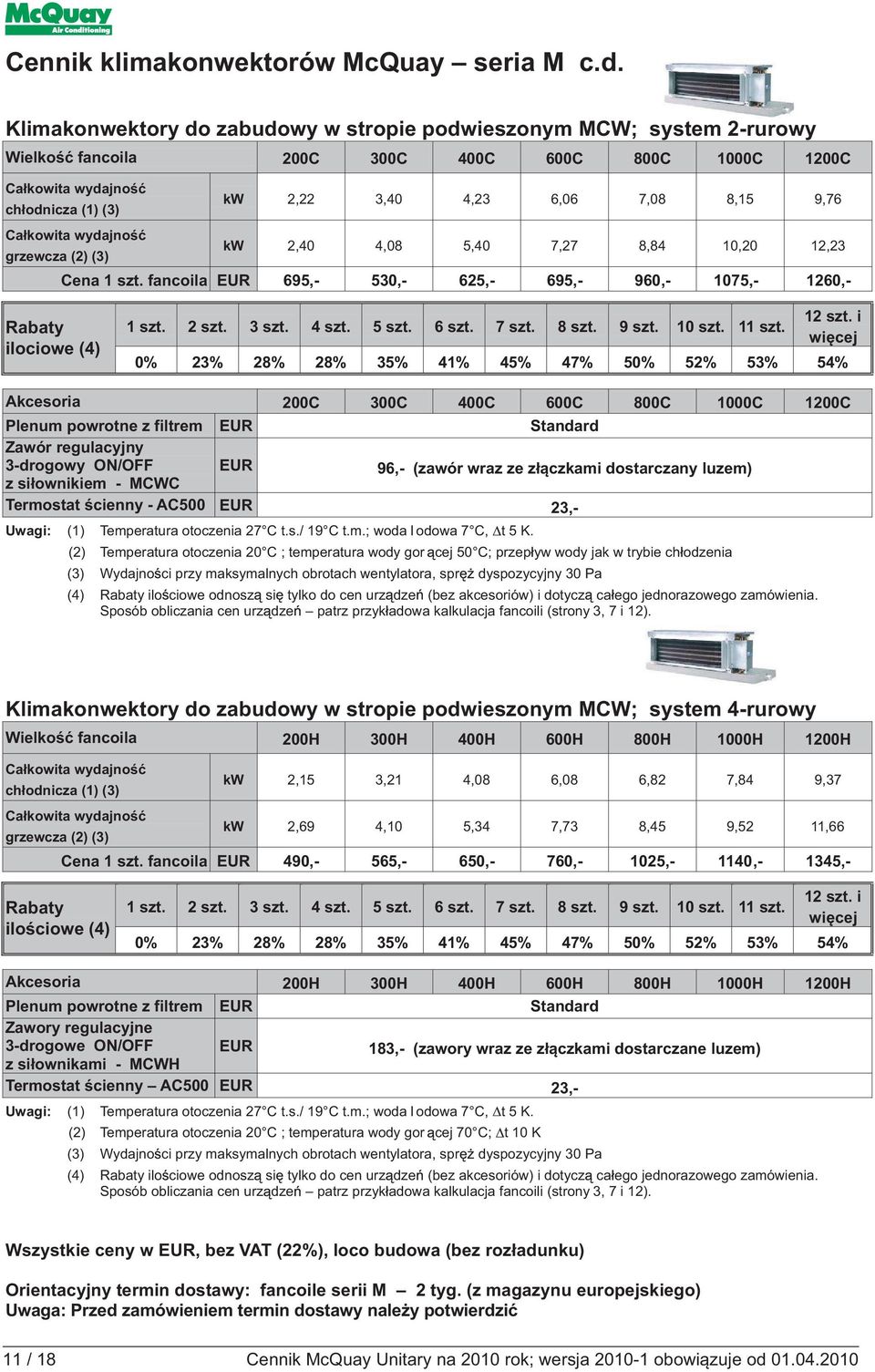

12 Cennik klimakonwektorów McQuay seria M c.d. Klimakonwektory do zabudowy w stropie podwieszonym MCW; system 2-rurowy Wielkość fancoila 200C 300C 400C 600C 800C 1000C 1200C chłodnicza (1) (3) kw 2,22 3,40 4,23 6,06 7,08 8,15 9,76 grzewcza (2) (3) kw 2,40 4,08 5,40 7,27 8,84 10,20 12,23 Cena 1 szt. fancoila 695,- 530,- 625,- 695,- 960,- 1075,- 1260,- ilociowe (4) 0% 23% 28% 28% 35% 41% 45% 47% 50% 52% 53% 54% Akcesoria 200C 300C 400C 600C 800C 1000C 1200C Plenum powrotne z filtrem Standard Zawór regulacyjny 3-drogowy ON/OFF z siłownikiem - MCWC 96,- (zawór wraz ze złączkami dostarczany luzem) Termostat ścienny - AC500 23,- Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K. (2) Temperatura otoczenia 20 C ; temperatura wody gor cej 50 C; przep yw wody jak w trybie ch odzenia (3) Wydajno ci przy maksymalnych obrotach wentylatora, spr dyspozycyjny 30 Pa (4) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Klimakonwektory do zabudowy w stropie podwieszonym MCW; system 4-rurowy Wielkość fancoila 200H 300H 400H 600H 800H 1000H 1200H chłodnicza (1) (3) kw 2,15 3,21 4,08 6,08 6,82 7,84 9,37 grzewcza (2) (3) kw 2,69 4,10 5,34 7,73 8,45 9,52 11,66 Cena 1 szt. fancoila 490,- 565,- 650,- 760,- 1025,- 1140,- 1345,- ilościowe (4) 0% 23% 28% 28% 35% 41% 45% 47% 50% 52% 53% 54% Akcesoria 200H 300H 400H 600H 800H 1000H 1200H Plenum powrotne z filtrem Standard Zawory regulacyjne 3-drogowe ON/OFF z siłownikami - MCWH Termostat ścienny AC ,- (zawory wraz ze złączkami dostarczane luzem) 23,- Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K. (2) Temperatura otoczenia 20 C ; temperatura wody gor cej 70 C; t 10 K (3) Wydajno ci przy maksymalnych obrotach wentylatora, spr dyspozycyjny 30 Pa (4) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Wszystkie ceny w, bez VAT (22%), loco budowa (bez rozładunku) Orientacyjny termin dostawy: fancoile serii M 2 tyg. (z magazynu europejskiego) 11 / 18

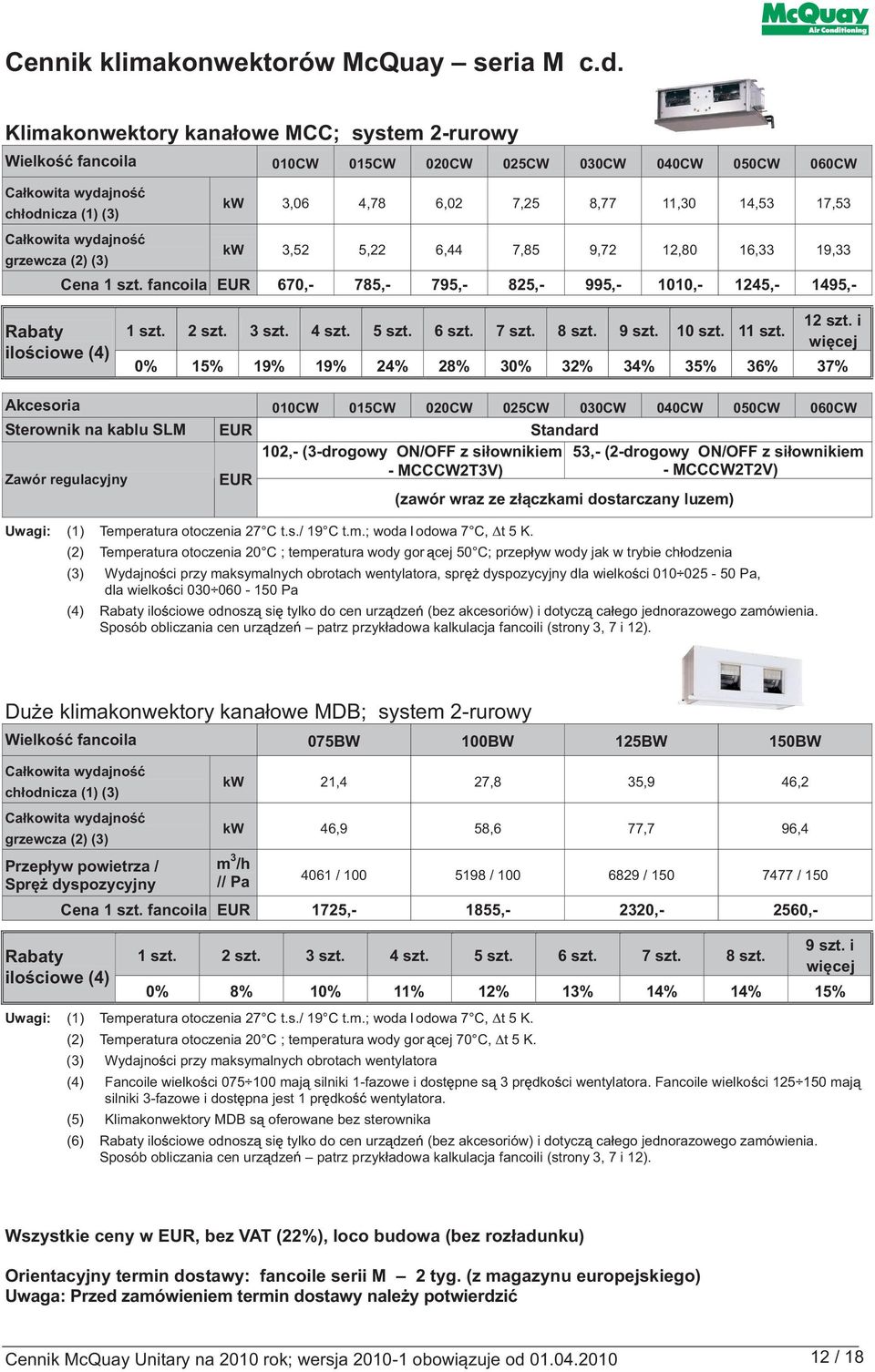

13 Cennik klimakonwektorów McQuay seria M c.d. Klimakonwektory kanałowe MCC; system 2-rurowy Wielkość fancoila 010CW 015CW 020CW 025CW 030CW 040CW 050CW 060CW chłodnicza (1) (3) kw 3,06 4,78 6,02 7,25 8,77 11,30 14,53 17,53 grzewcza (2) (3) kw 3,52 5,22 6,44 7,85 9,72 12,80 16,33 19,33 Cena 1 szt. fancoila 670,- 785,- 795,- 825,- 995,- 1010,- 1245,- 1495,- ilościowe (4) 0% 15% 19% 19% 24% 28% 30% 32% 34% 35% 36% 37% Akcesoria 010CW 015CW 020CW 025CW 030CW 040CW 050CW 060CW Sterownik na kablu SLM Standard 102,- (3-drogowy ON/OFF z siłownikiem 53,- (2-drogowy ON/OFF z siłownikiem Zawór regulacyjny - MCCCW2T3V) - MCCCW2T2V) (zawór wraz ze złączkami dostarczany luzem) Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K. (2) Temperatura otoczenia 20 C ; temperatura wody gor cej 50 C; przep yw wody jak w trybie ch odzenia (3) Wydajno ci przy maksymalnych obrotach wentylatora, spr dyspozycyjny dla wielko ci Pa, dla wielko ci Pa (4) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Duże klimakonwektory kanałowe MDB; system 2-rurowy Wielkość fancoila 075BW 100BW 125BW 150BW chłodnicza (1) (3) grzewcza (2) (3) Przepływ powietrza / Spręż dyspozycyjny ilościowe (4) kw 21,4 27,8 35,9 46,2 kw 46,9 58,6 77,7 96,4 m 3 /h // Pa 4061 / / / / 150 Cena 1 szt. fancoila 1725,- 1855,- 2320,- 2560,- 1 szt. 2 szt. 3 szt. 4 szt. 5 szt. 6 szt. 7 szt. 8 szt. 9 szt. i 0% 8% 10% 11% 12% 13% 14% 14% 15% Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; woda l odowa 7 C, t 5 K. (2) Temperatura otoczenia 20 C ; temperatura wody gor cej 70 C, t 5 K. (3) Wydajno ci przy maksymalnych obrotach wentylatora (4) Fancoile wielko ci maj silniki 1-fazowe i dost pne s 3 pr dko ci wentylatora. Fancoile wielko ci maj silniki 3-fazowe i dost pna jest 1 pr dko wentylatora. (5) Klimakonwektory MDB s oferowane bez sterownika (6) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Wszystkie ceny w, bez VAT (22%), loco budowa (bez rozładunku) Orientacyjny termin dostawy: fancoile serii M 2 tyg. (z magazynu europejskiego) 12 / 18

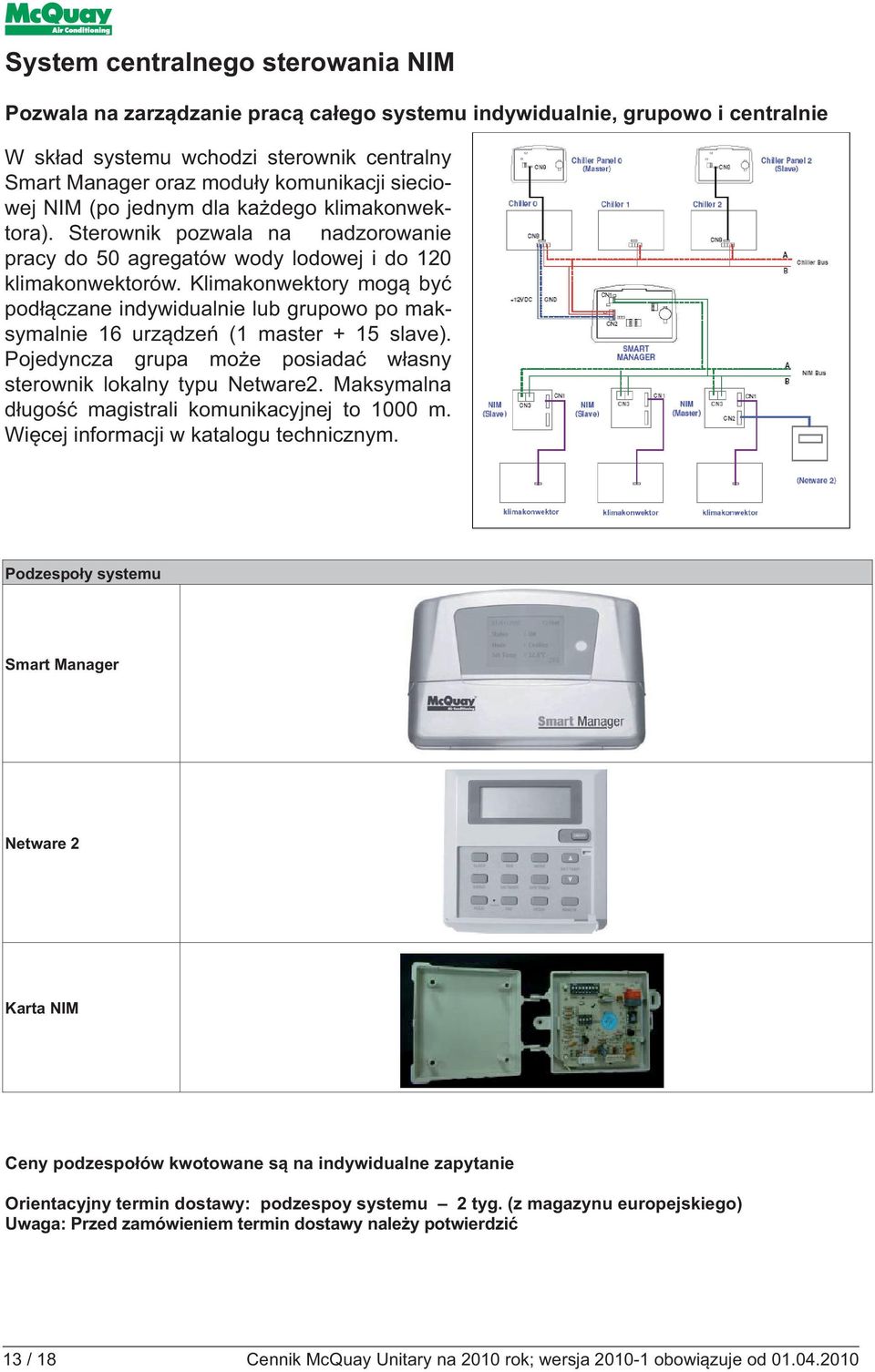

14 System centralnego sterowania NIM Pozwala na zarządzanie pracą całego systemu indywidualnie, grupowo i centralnie W skład systemu wchodzi sterownik centralny Smart Manager oraz moduły komunikacji sieciowej NIM (po jednym dla każdego klimakonwektora). Sterownik pozwala na nadzorowanie pracy do 50 agregatów wody lodowej i do 120 klimakonwektorów. Klimakonwektory mogą być podłączane indywidualnie lub grupowo po maksymalnie 16 urządzeń (1 master + 15 slave). Pojedyncza grupa może posiadać własny sterownik lokalny typu Netware2. Maksymalna długość magistrali komunikacyjnej to 1000 m. Więcej informacji w katalogu technicznym. Podzespoły systemu Smart Manager Netware 2 Karta NIM Ceny podzespołów kwotowane są na indywidualne zapytanie Orientacyjny termin dostawy: podzespoy systemu 2 tyg. (z magazynu europejskiego) 13 / 18

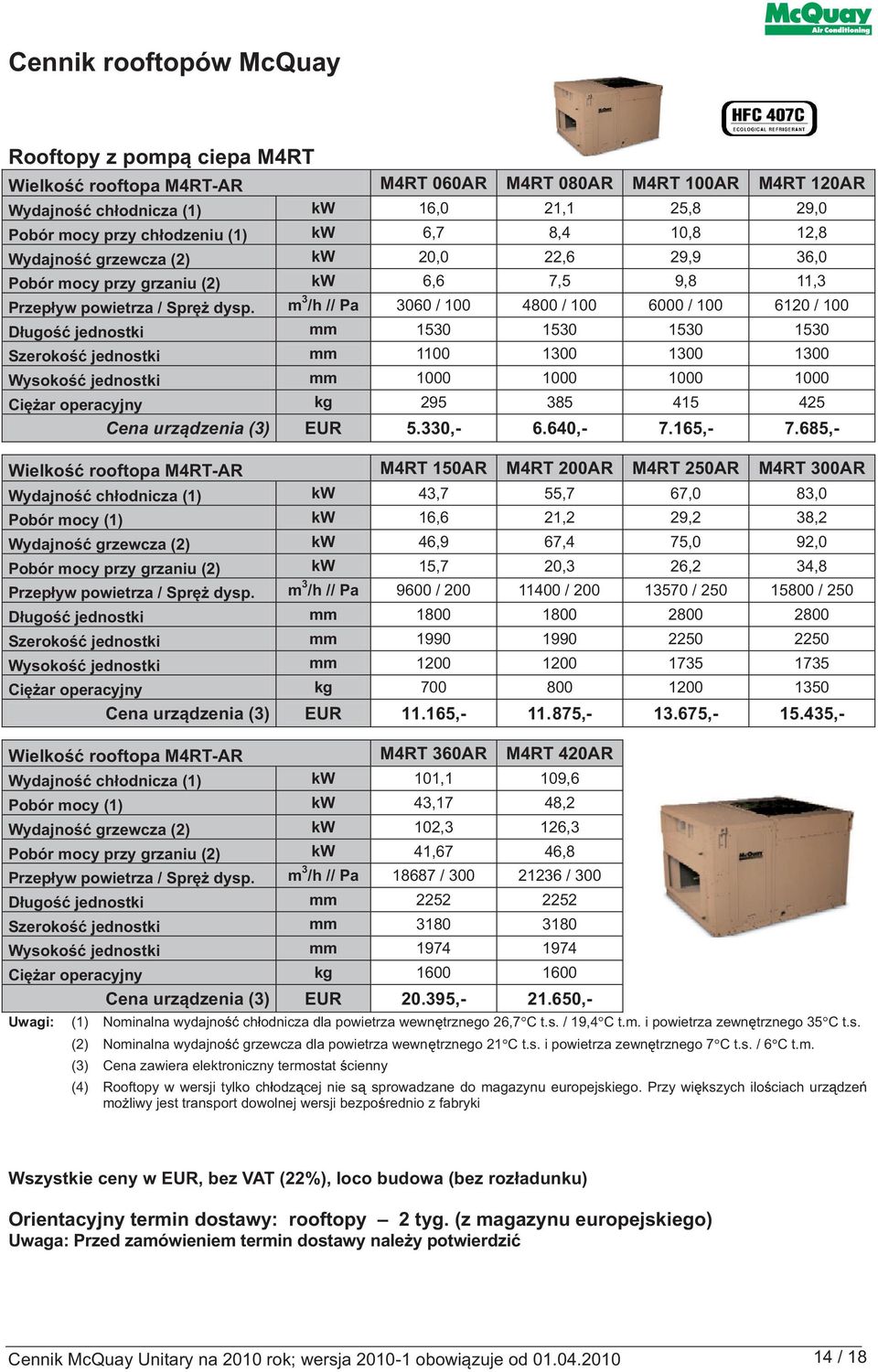

15 Cennik rooftopów McQuay Rooftopy z pompą ciepa M4RT Wielkość rooftopa M4RT-AR M4RT 060AR M4RT 080AR M4RT 100AR M4RT 120AR Wydajność chłodnicza (1) kw 16,0 21,1 25,8 29,0 Pobór mocy przy chłodzeniu (1) kw 6,7 8,4 10,8 12,8 Wydajność grzewcza (2) kw 20,0 22,6 29,9 36,0 Pobór mocy przy grzaniu (2) kw 6,6 7,5 9,8 11,3 Przepływ powietrza / Spręż dysp. m 3 /h // Pa 3060 / / / / 100 Długość jednostki mm Szerokość jednostki mm Wysokość jednostki mm Ciężar operacyjny kg Cena urządzenia (3) 5.330, , , ,- Wielkość rooftopa M4RT-AR M4RT 150AR M4RT 200AR M4RT 250AR M4RT 300AR Wydajność chłodnicza (1) kw 43,7 55,7 67,0 83,0 Pobór mocy (1) kw 16,6 21,2 29,2 38,2 Wydajność grzewcza (2) kw 46,9 67,4 75,0 92,0 Pobór mocy przy grzaniu (2) kw 15,7 20,3 26,2 34,8 Przepływ powietrza / Spręż dysp. m 3 /h // Pa 9600 / / / / 250 Długość jednostki mm Szerokość jednostki mm Wysokość jednostki mm Ciężar operacyjny kg Cena urządzenia (3) , , , ,- Wielkość rooftopa M4RT-AR M4RT 360AR M4RT 420AR Wydajność chłodnicza (1) kw 101,1 109,6 Pobór mocy (1) kw 43,17 48,2 Wydajność grzewcza (2) kw 102,3 126,3 Pobór mocy przy grzaniu (2) kw 41,67 46,8 Przepływ powietrza / Spręż dysp. m 3 /h // Pa / / 300 Długość jednostki mm Szerokość jednostki mm Wysokość jednostki mm Ciężar operacyjny kg Cena urządzenia (3) , ,- Uwagi: (1) Nominalna wydajno ch odnicza dla powietrza wewn trznego 26,7 C t.s. / 19,4 C t.m. i powietrza zewn trznego 35 C t.s. (2) Nominalna wydajno grzewcza dla powietrza wewn trznego 21 C t.s. i powietrza zewn trznego 7 C t.s. / 6 C t.m. (3) Cena zawiera elektroniczny termostat cienny (4) Rooftopy w wersji tylko ch odz cej nie s sprowadzane do magazynu europejskiego. Przy wi kszych ilo ciach urz dze mo liwy jest transport dowolnej wersji bezpo rednio z fabryki Wszystkie ceny w, bez VAT (22%), loco budowa (bez rozładunku) Orientacyjny termin dostawy: rooftopy 2 tyg. (z magazynu europejskiego) 14 / 18

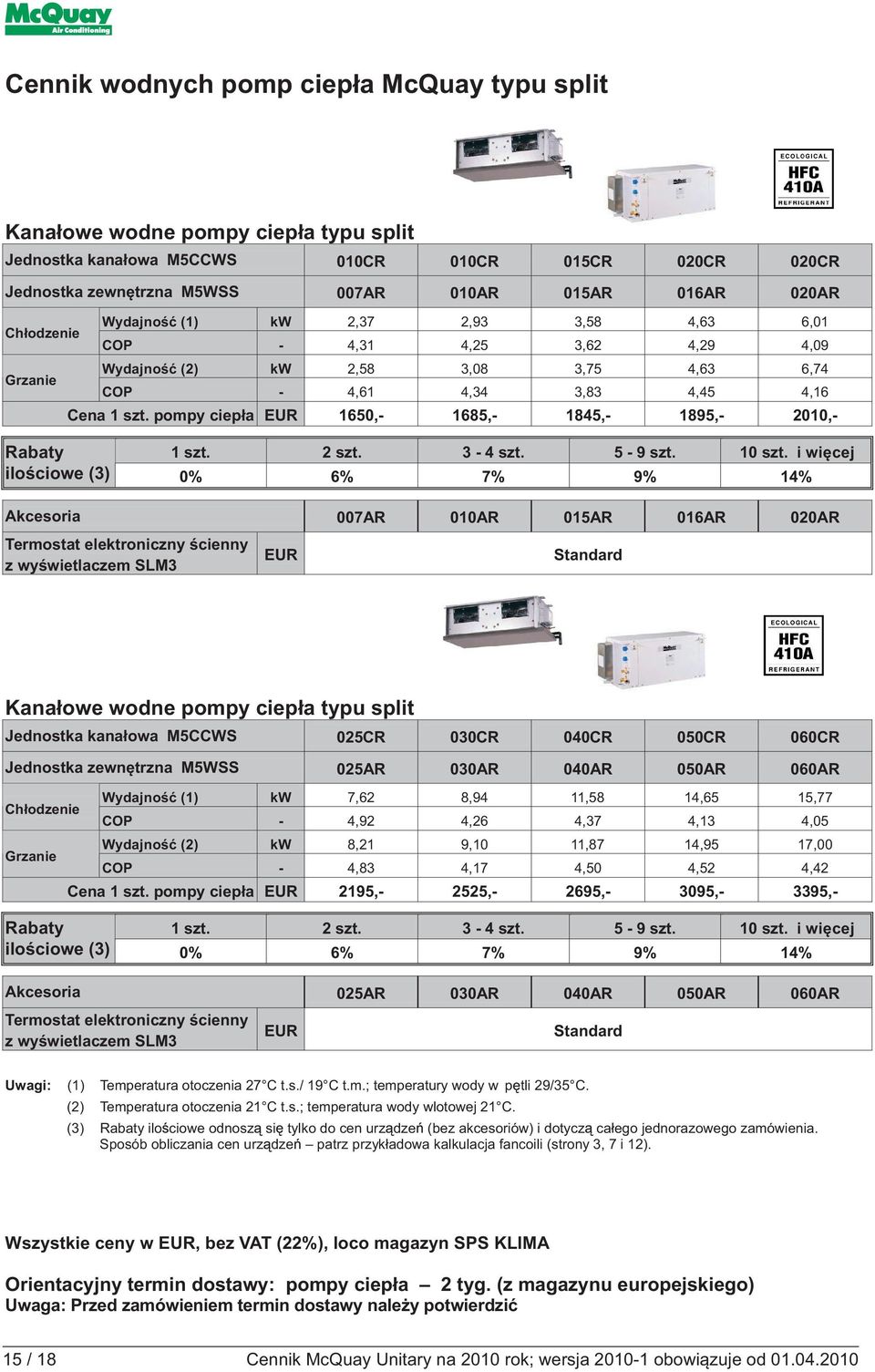

16 Cennik wodnych pomp ciepła McQuay typu split Kanałowe wodne pompy ciepła typu split Jednostka kanałowa M5CCWS 010CR 010CR 015CR 020CR 020CR Jednostka zewnętrzna M5WSS 007AR 010AR 015AR 016AR 020AR Chłodzenie Grzanie Wydajność (1) kw 2,37 2,93 3,58 4,63 6,01 COP - 4,31 4,25 3,62 4,29 4,09 Wydajność (2) kw 2,58 3,08 3,75 4,63 6,74 COP - 4,61 4,34 3,83 4,45 4,16 Cena 1 szt. pompy ciepła 1650,- 1685,- 1845,- 1895,- 2010,- 1 szt. 2 szt. 3-4 szt. 5-9 szt. 10 szt. i ilościowe (3) 0% 6% 7% 9% 14% Akcesoria 007AR 010AR 015AR 016AR 020AR Termostat elektroniczny ścienny z wyświetlaczem SLM3 Standard Kanałowe wodne pompy ciepła typu split Jednostka kanałowa M5CCWS 025CR 030CR 040CR 050CR 060CR Jednostka zewnętrzna M5WSS 025AR 030AR 040AR 050AR 060AR Chłodzenie Grzanie Wydajność (1) kw 7,62 8,94 11,58 14,65 15,77 COP - 4,92 4,26 4,37 4,13 4,05 Wydajność (2) kw 8,21 9,10 11,87 14,95 17,00 COP - 4,83 4,17 4,50 4,52 4,42 Cena 1 szt. pompy ciepła 2195,- 2525,- 2695,- 3095,- 3395,- 1 szt. 2 szt. 3-4 szt. 5-9 szt. 10 szt. i ilościowe (3) 0% 6% 7% 9% 14% Akcesoria 025AR 030AR 040AR 050AR 060AR Termostat elektroniczny ścienny z wyświetlaczem SLM3 Standard Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; temperatury wody w p tli 29/35 C. (2) Temperatura otoczenia 21 C t.s.; temperatura wody wlotowej 21 C. (3) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Wszystkie ceny w, bez VAT (22%), loco magazyn SPS KLIMA Orientacyjny termin dostawy: pompy ciepła 2 tyg. (z magazynu europejskiego) 15 / 18

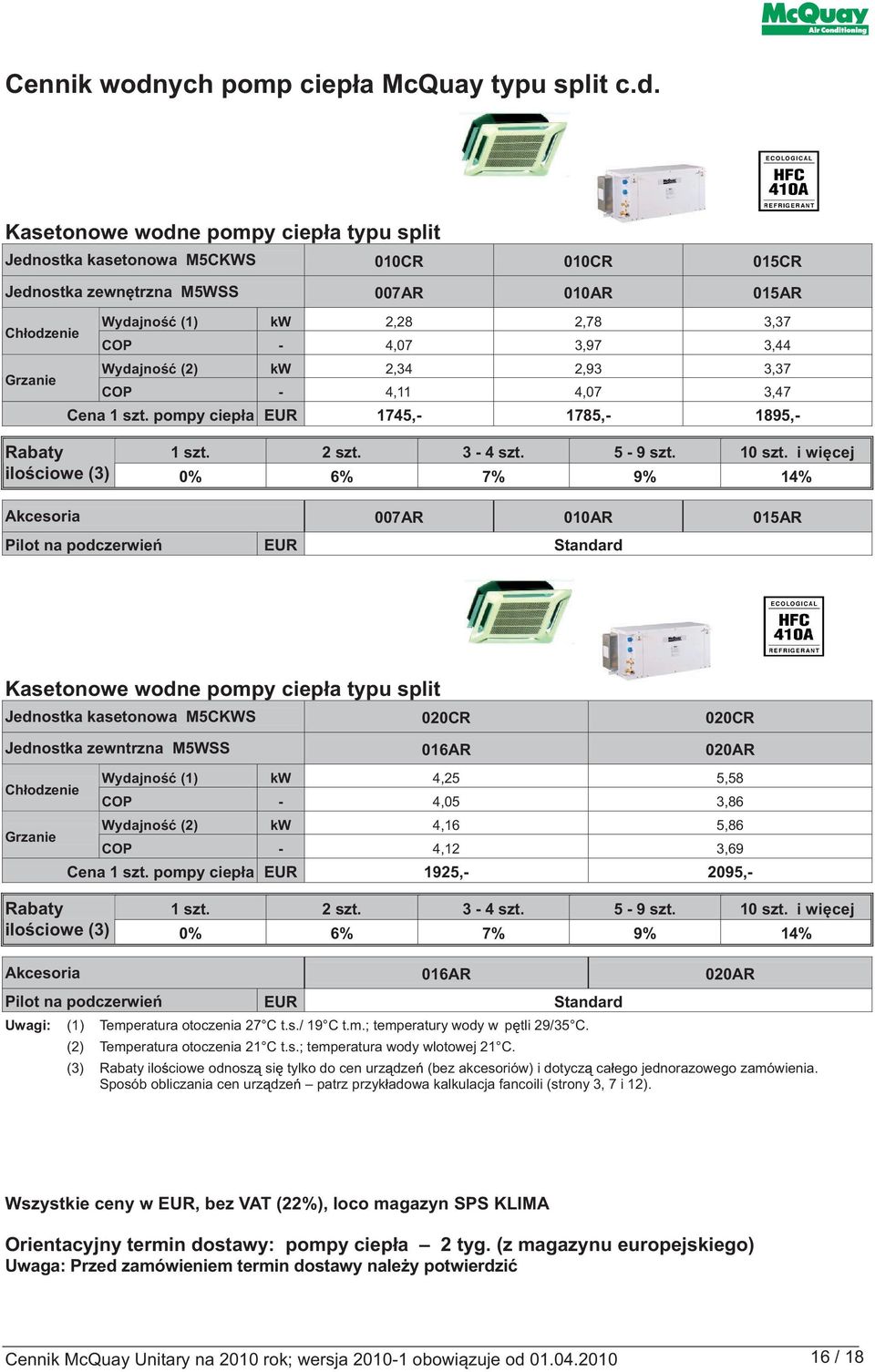

17 Cennik wodnych pomp ciepła McQuay typu split c.d. Kasetonowe wodne pompy ciepła typu split Jednostka kasetonowa M5CKWS 010CR 010CR 015CR Jednostka zewnętrzna M5WSS 007AR 010AR 015AR Chłodzenie Wydajność (1) kw 2,28 2,78 3,37 COP - 4,07 3,97 3,44 Grzanie Wydajność (2) kw 2,34 2,93 3,37 COP - 4,11 4,07 3,47 Cena 1 szt. pompy ciepła 1745,- 1785,- 1895,- 1 szt. 2 szt. 3-4 szt. 5-9 szt. 10 szt. i ilościowe (3) 0% 6% 7% 9% 14% Akcesoria 007AR 010AR 015AR Pilot na podczerwień Standard Kasetonowe wodne pompy ciepła typu split Jednostka kasetonowa M5CKWS 020CR 020CR Jednostka zewntrzna M5WSS 016AR 020AR Chłodzenie Grzanie Wydajność (1) kw 4,25 5,58 COP - 4,05 3,86 Wydajność (2) kw 4,16 5,86 COP - 4,12 3,69 Cena 1 szt. pompy ciepła 1925,- 2095,- 1 szt. 2 szt. 3-4 szt. 5-9 szt. 10 szt. i ilościowe (3) 0% 6% 7% 9% 14% Akcesoria 016AR 020AR Pilot na podczerwień Standard Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; temperatury wody w p tli 29/35 C. (2) Temperatura otoczenia 21 C t.s.; temperatura wody wlotowej 21 C. (3) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Wszystkie ceny w, bez VAT (22%), loco magazyn SPS KLIMA Orientacyjny termin dostawy: pompy ciepła 2 tyg. (z magazynu europejskiego) 16 / 18

18 Cennik wodnych pomp ciepła McQuay typu split c.d. Ścienne wodne pompy ciepła typu split Jednostka ścienna M5WMWS 010GR 010GR 015GR Jednostka zewnętrzna M5WSS 007AR 010AR 015AR Chłodzenie Wydajność (1) kw 2,37 2,93 3,44 COP - 4,47 4,37 3,62 Grzanie Wydajność (2) kw 2,58 3,08 3,75 COP - 4,78 4,46 3,99 Cena 1 szt. pompy ciepła 1545,- 1595,- 1675,- 1 szt. 2 szt. 3-4 szt. 5-9 szt. 10 szt. i ilościowe (3) 0% 6% 7% 9% 14% Akcesoria 007AR 010AR 015AR Pilot na podczerwień Standard Ścienne wodne pompy ciepa typu split Jednostka ścienna M5WMWS 020GR 020GR 025GR Jednostka zewnętrzna M5WSS 016AR 020AR 025AR Chłodzenie Grzanie Wydajność (1) kw 4,51 5,85 7,45 COP - 4,38 4,12 4,93 Wydajność (2) kw 4,33 6,30 7,45 COP - 4,37 4,01 4,49 Cena 1 szt. pompy ciepła 1945,- 2095,- 2195,- 1 szt. 2 szt. 3-4 szt. 5-9 szt. 10 szt. i wi cej ilościowe (3) 0% 6% 7% 9% 14% Akcesoria 016AR 020AR 025AR Pilot na podczerwień Standard Uwagi: (1) Temperatura otoczenia 27 C t.s./ 19 C t.m.; temperatury wody w p tli 29/35 C. (2) Temperatura otoczenia 21 C t.s.; temperatura wody wlotowej 21 C. (3) ilo ciowe odnosz si tylko do cen urz dze (bez akcesoriów) i dotycz ca ego jednorazowego zamówienia. Wszystkie ceny w, bez VAT (22%), loco magazyn SPS KLIMA Orientacyjny termin dostawy: pompy ciepa 2 tyg. (z magazynu europejskiego) 17 / 18

19 18 / 18

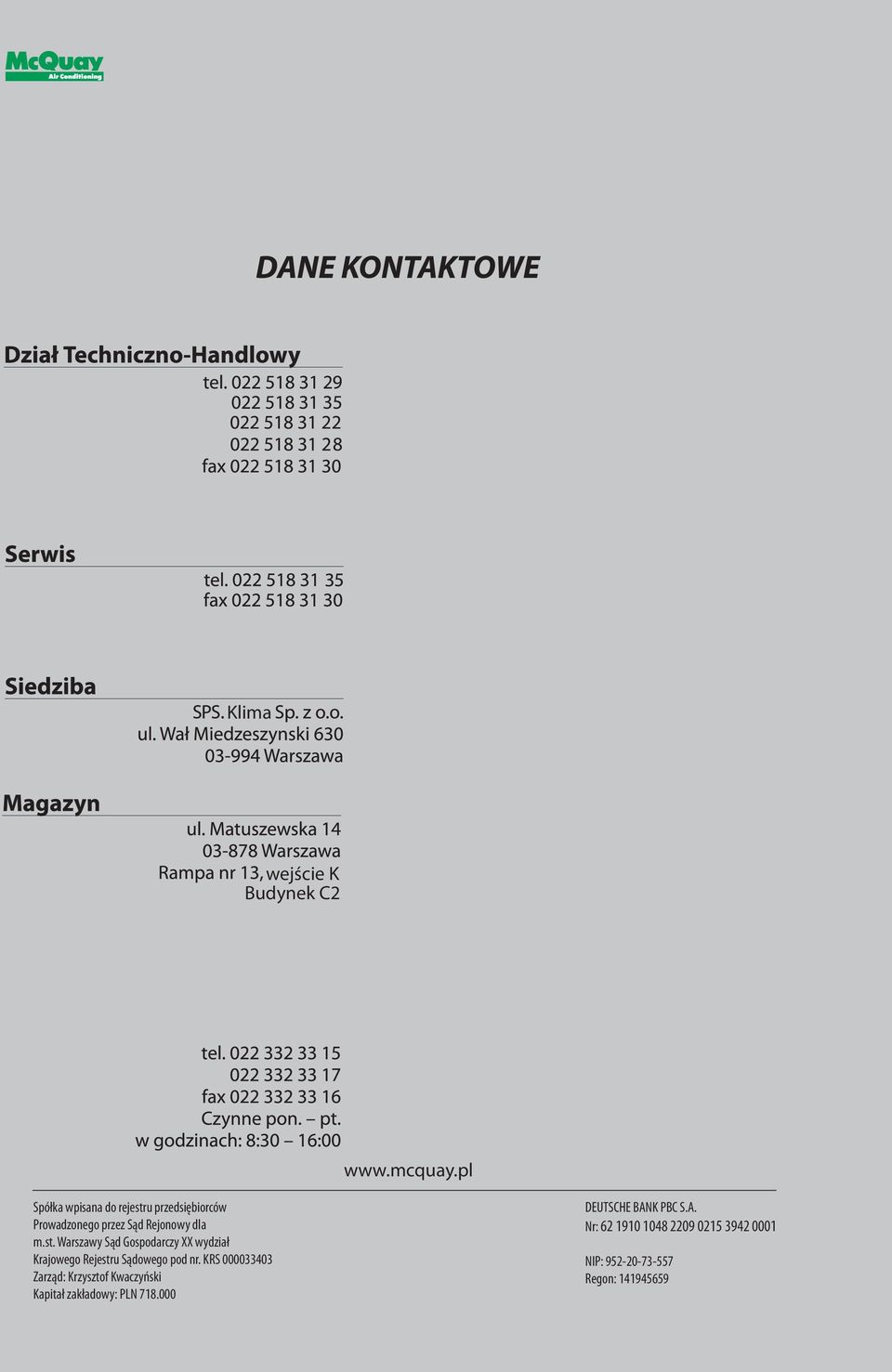

20 Klima wejście K Budynek C2 Spółka wpisana do rejestru przedsiębiorców Prowadzonego przez Sąd Rejonowy dla m.st. Warszawy Sąd Gospodarczy XX wydział Krajowego Rejestru Sądowego pod nr. KRS Zarząd: Krzysztof Kwaczyński Kapitał zakładowy: PLN DEUTSCHE BANK PBC S.A. Nr: NIP: Regon:
