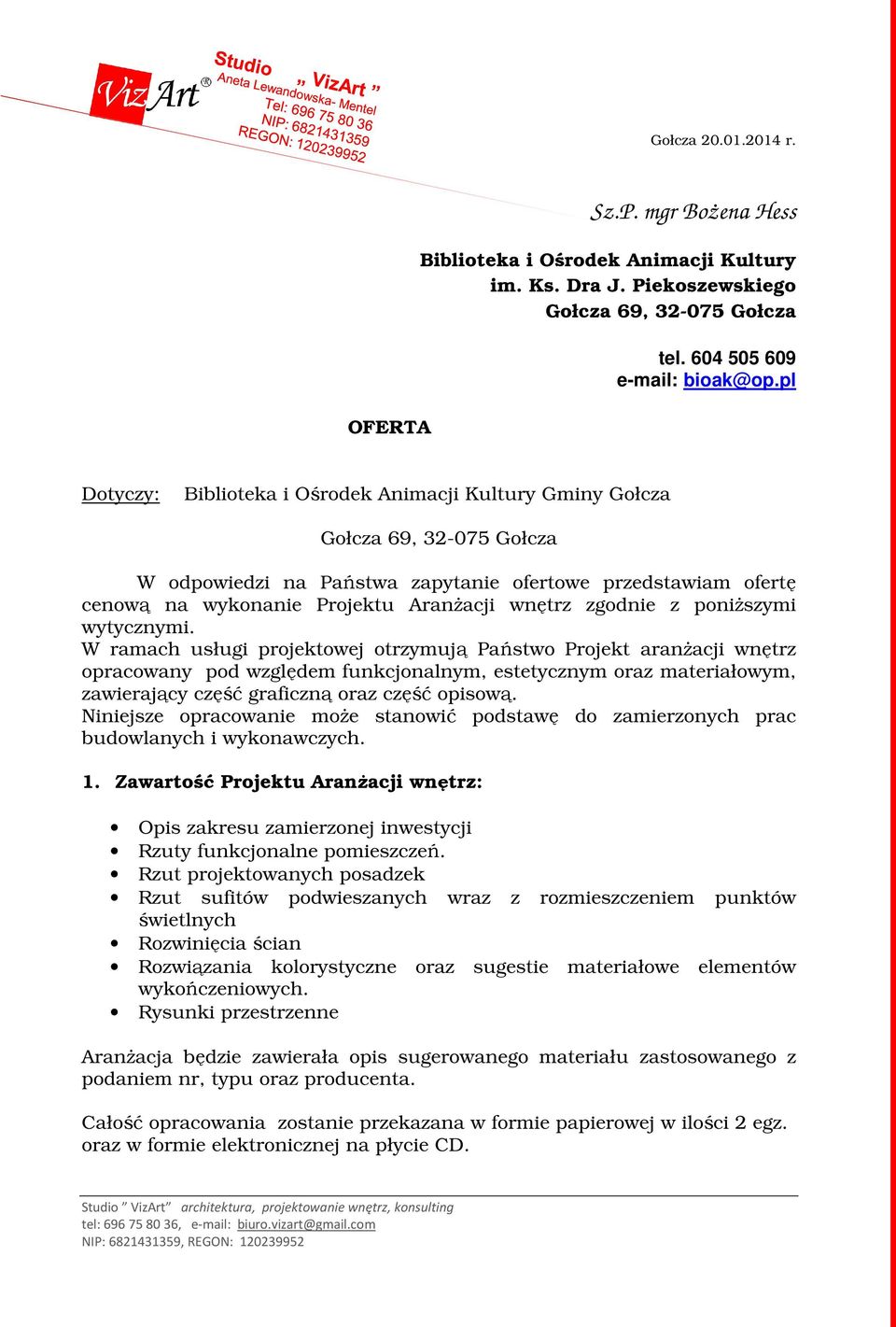

1 Gołcza r. OFERTA Sz.P. mgr BoŜena Hess im. Ks. Dra J. Piekoszewskiego tel Dotyczy: W odpowiedzi na Państwa zapytanie ofertowe przedstawiam ofertę cenową na wykonanie Projektu AranŜacji wnętrz zgodnie z poniŝszymi wytycznymi. W ramach usługi projektowej otrzymują Państwo Projekt aranŝacji wnętrz opracowany pod względem funkcjonalnym, estetycznym oraz materiałowym, zawierający część graficzną oraz część opisową. Niniejsze opracowanie moŝe stanowić podstawę do zamierzonych prac budowlanych i wykonawczych. 1. Zawartość Projektu AranŜacji wnętrz: Opis zakresu zamierzonej inwestycji Rzuty funkcjonalne pomieszczeń. Rzut projektowanych posadzek Rzut sufitów podwieszanych wraz z rozmieszczeniem punktów świetlnych Rozwinięcia ścian Rozwiązania kolorystyczne oraz sugestie materiałowe elementów wykończeniowych. Rysunki przestrzenne AranŜacja będzie zawierała opis sugerowanego materiału zastosowanego z podaniem nr, typu oraz producenta. Całość opracowania zostanie przekazana w formie papierowej w ilości 2 egz. oraz w formie elektronicznej na płycie CD. Studio VizArt architektura, projektowanie wnętrz, konsulting tel: , NIP: , REGON:

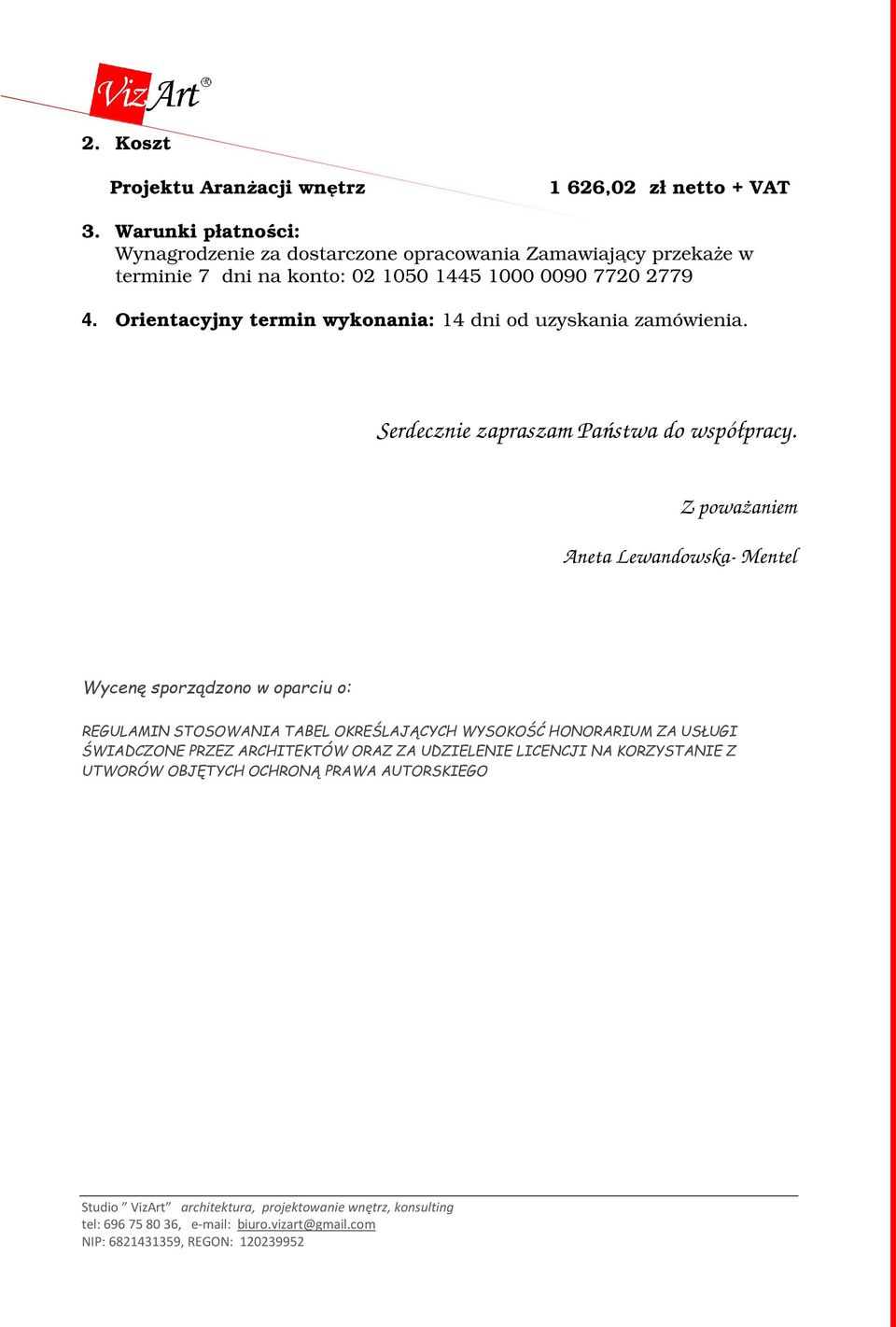

2 2. Koszt Projektu AranŜacji wnętrz 1 626,02 zł netto + VAT 3. Warunki płatności: Wynagrodzenie za dostarczone opracowania Zamawiający przekaŝe w terminie 7 dni na konto: Orientacyjny termin wykonania: 14 dni od uzyskania zamówienia. Serdecznie zapraszam Państwa do współpracy. Z powaŝaniem Aneta Lewandowska- Mentel Wycenę sporządzono w oparciu o: REGULAMIN STOSOWANIA TABEL OKREŚLAJĄCYCH WYSOKOŚĆ HONORARIUM ZA USŁUGI ŚWIADCZONE PRZEZ ARCHITEKTÓW ORAZ ZA UDZIELENIE LICENCJI NA KORZYSTANIE Z UTWORÓW OBJĘTYCH OCHRONĄ PRAWA AUTORSKIEGO Studio VizArt architektura, projektowanie wnętrz, konsulting tel: , NIP: , REGON:

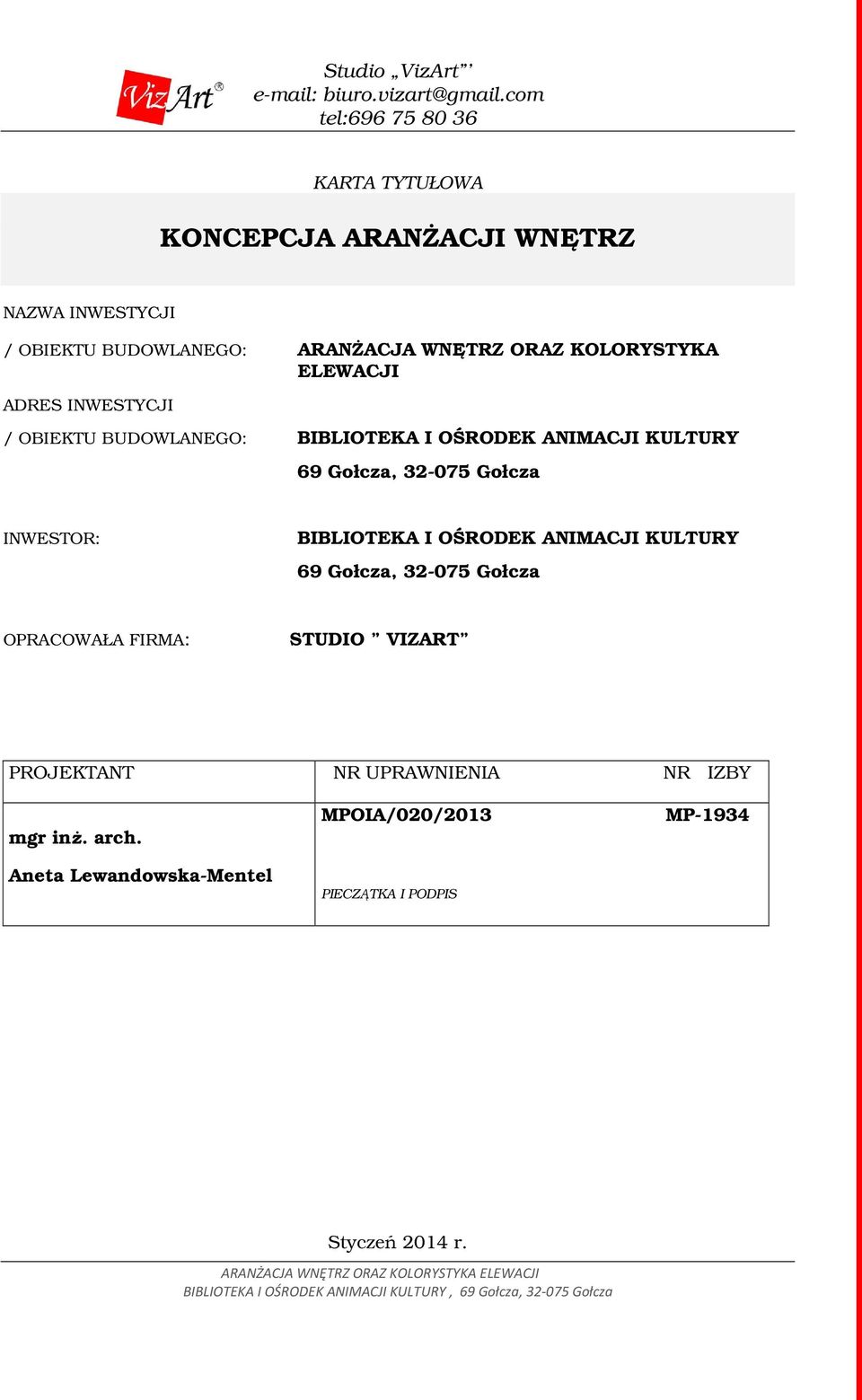

3 Studio VizArt tel: KARTA TYTUŁOWA KONCEPCJA ARANśACJI WNĘTRZ NAZWA INWESTYCJI / OBIEKTU BUDOWLANEGO: ARANśACJA WNĘTRZ ORAZ KOLORYSTYKA ELEWACJI ADRES INWESTYCJI / OBIEKTU BUDOWLANEGO: BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY 69 Gołcza, Gołcza INWESTOR: BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY 69 Gołcza, Gołcza OPRACOWAŁA FIRMA: STUDIO VIZART PROJEKTANT NR UPRAWNIENIA NR IZBY mgr inŝ. arch. Aneta Lewandowska-Mentel MPOIA/020/2013 PIECZĄTKA I PODPIS MP-1934 Styczeń 2014 r. ORAZ KOLORYSTYKA ELEWACJI BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY, 69 Gołcza, Gołcza

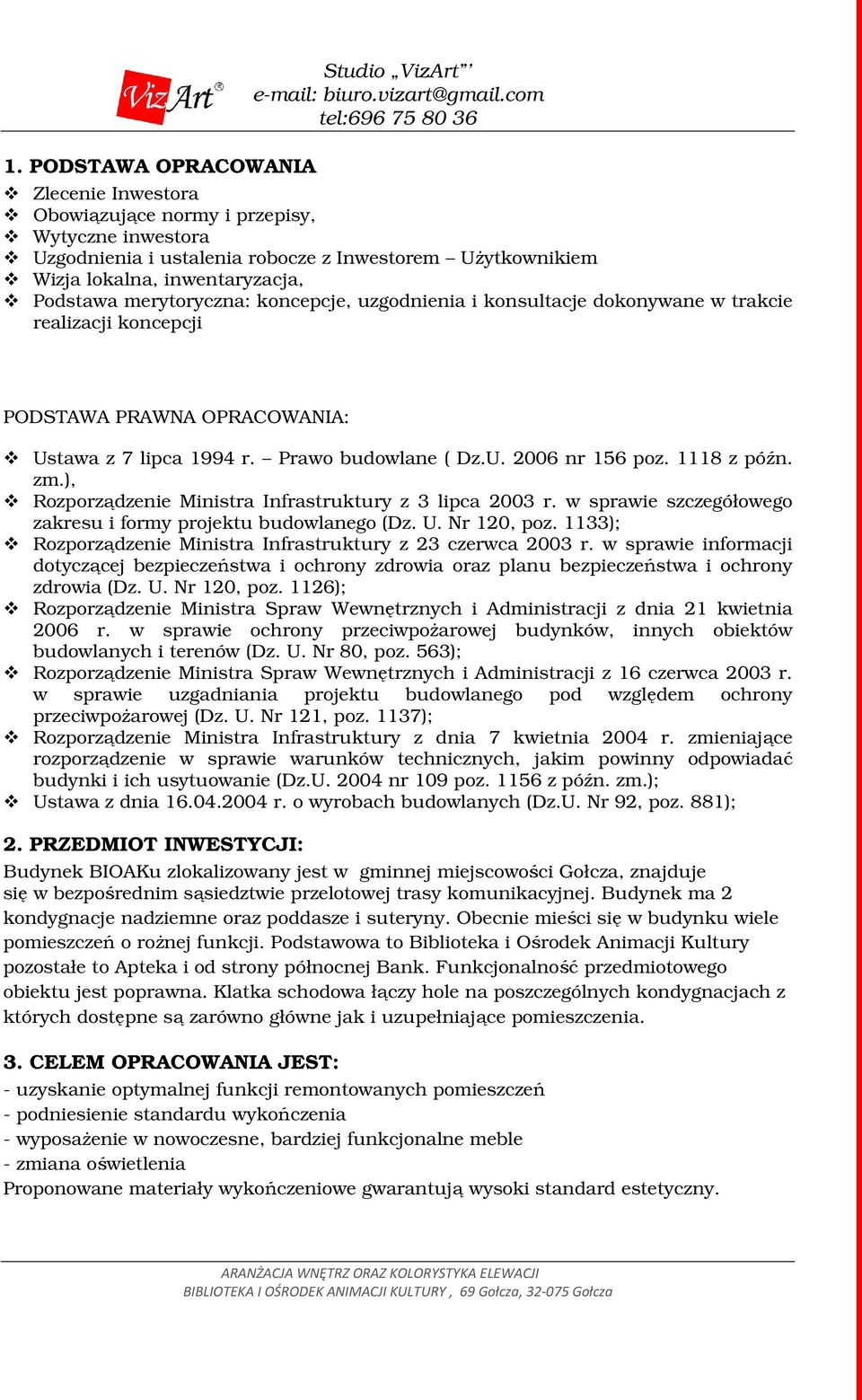

4 Studio VizArt tel: PODSTAWA OPRACOWANIA Zlecenie Inwestora Obowiązujące normy i przepisy, Wytyczne inwestora Uzgodnienia i ustalenia robocze z Inwestorem UŜytkownikiem Wizja lokalna, inwentaryzacja, Podstawa merytoryczna: koncepcje, uzgodnienia i konsultacje dokonywane w trakcie realizacji koncepcji PODSTAWA PRAWNA OPRACOWANIA: Ustawa z 7 lipca 1994 r. Prawo budowlane ( Dz.U nr 156 poz z późn. zm.), Rozporządzenie Ministra Infrastruktury z 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133); Rozporządzenie Ministra Infrastruktury z 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz. 563); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej (Dz. U. Nr 121, poz. 1137); Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 109 poz z późn. zm.); Ustawa z dnia r. o wyrobach budowlanych (Dz.U. Nr 92, poz. 881); 2. PRZEDMIOT INWESTYCJI: Budynek BIOAKu zlokalizowany jest w gminnej miejscowości Gołcza, znajduje się w bezpośrednim sąsiedztwie przelotowej trasy komunikacyjnej. Budynek ma 2 kondygnacje nadziemne oraz poddasze i suteryny. Obecnie mieści się w budynku wiele pomieszczeń o roŝnej funkcji. Podstawowa to pozostałe to Apteka i od strony północnej Bank. Funkcjonalność przedmiotowego obiektu jest poprawna. Klatka schodowa łączy hole na poszczególnych kondygnacjach z których dostępne są zarówno główne jak i uzupełniające pomieszczenia. 3. CELEM OPRACOWANIA JEST: - uzyskanie optymalnej funkcji remontowanych pomieszczeń - podniesienie standardu wykończenia - wyposaŝenie w nowoczesne, bardziej funkcjonalne meble - zmiana oświetlenia Proponowane materiały wykończeniowe gwarantują wysoki standard estetyczny. ORAZ KOLORYSTYKA ELEWACJI BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY, 69 Gołcza, Gołcza

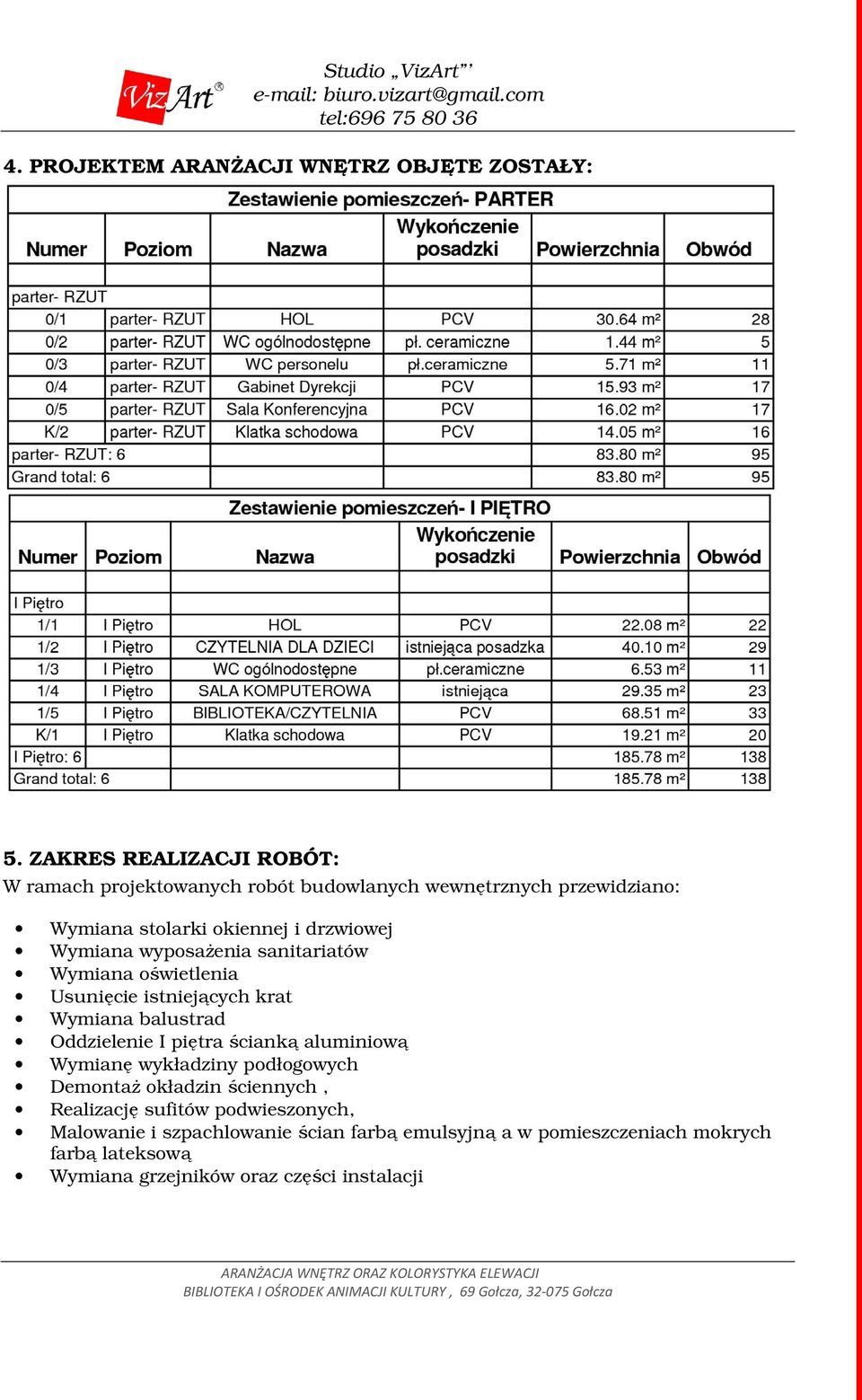

5 Studio VizArt tel: PROJEKTEM ARANśACJI WNĘTRZ OBJĘTE ZOSTAŁY: 5. ZAKRES REALIZACJI ROBÓT: W ramach projektowanych robót budowlanych wewnętrznych przewidziano: Wymiana stolarki okiennej i drzwiowej Wymiana wyposaŝenia sanitariatów Wymiana oświetlenia Usunięcie istniejących krat Wymiana balustrad Oddzielenie I piętra ścianką aluminiową Wymianę wykładziny podłogowych DemontaŜ okładzin ściennych, Realizację sufitów podwieszonych, Malowanie i szpachlowanie ścian farbą emulsyjną a w pomieszczeniach mokrych farbą lateksową Wymiana grzejników oraz części instalacji ORAZ KOLORYSTYKA ELEWACJI BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY, 69 Gołcza, Gołcza

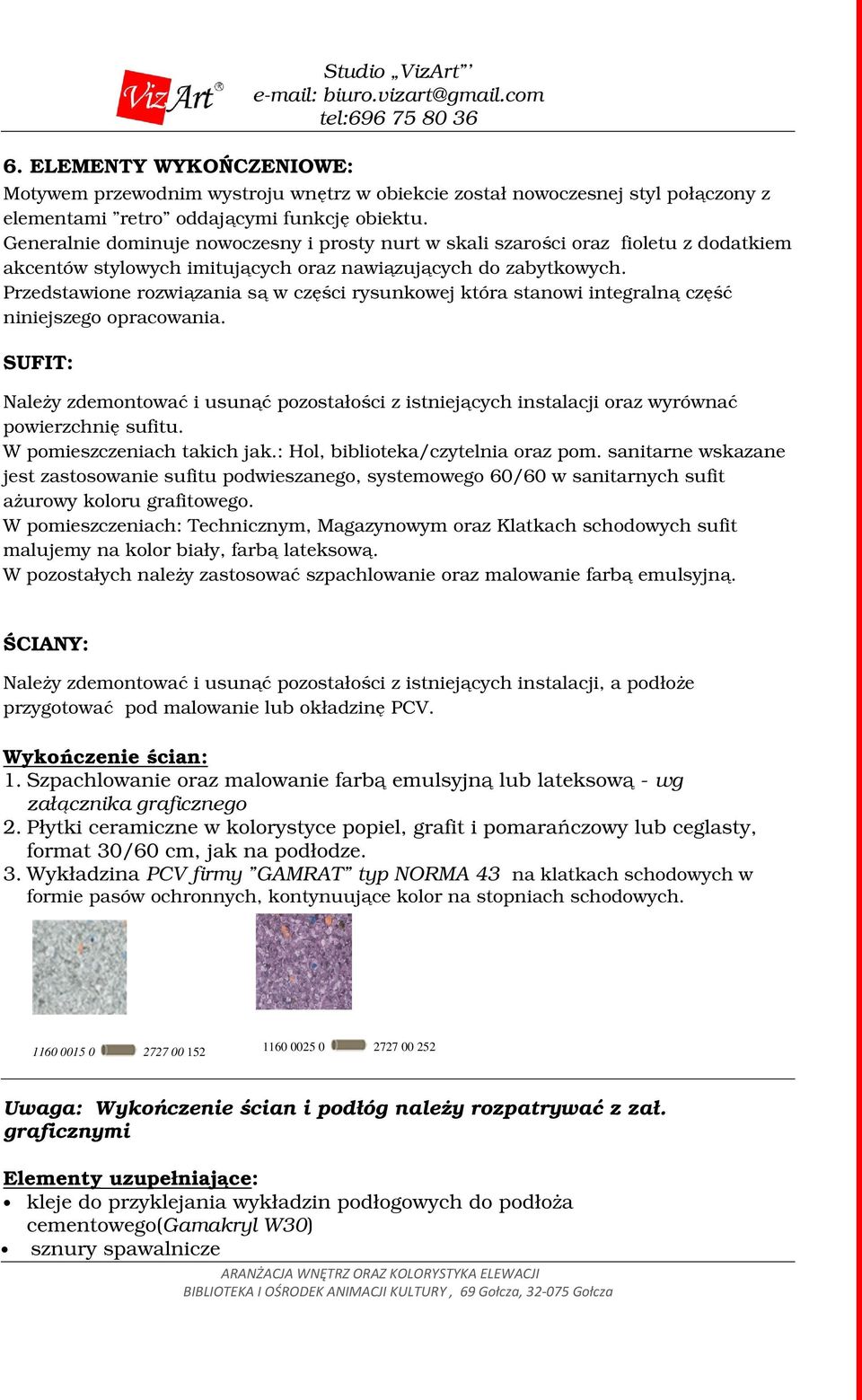

6 Studio VizArt tel: ELEMENTY WYKOŃCZENIOWE: Motywem przewodnim wystroju wnętrz w obiekcie został nowoczesnej styl połączony z elementami retro oddającymi funkcję obiektu. Generalnie dominuje nowoczesny i prosty nurt w skali szarości oraz fioletu z dodatkiem akcentów stylowych imitujących oraz nawiązujących do zabytkowych. Przedstawione rozwiązania są w części rysunkowej która stanowi integralną część niniejszego opracowania. SUFIT: NaleŜy zdemontować i usunąć pozostałości z istniejących instalacji oraz wyrównać powierzchnię sufitu. W pomieszczeniach takich jak.: Hol, biblioteka/czytelnia oraz pom. sanitarne wskazane jest zastosowanie sufitu podwieszanego, systemowego 60/60 w sanitarnych sufit aŝurowy koloru grafitowego. W pomieszczeniach: Technicznym, Magazynowym oraz Klatkach schodowych sufit malujemy na kolor biały, farbą lateksową. W pozostałych naleŝy zastosować szpachlowanie oraz malowanie farbą emulsyjną. ŚCIANY: NaleŜy zdemontować i usunąć pozostałości z istniejących instalacji, a podłoŝe przygotować pod malowanie lub okładzinę. Wykończenie ścian: 1. Szpachlowanie oraz malowanie farbą emulsyjną lub lateksową - wg załącznika graficznego 2. Płytki ceramiczne w kolorystyce popiel, grafit i pomarańczowy lub ceglasty, format 30/60 cm, jak na podłodze. 3. Wykładzina firmy GAMRAT typ NORMA 43 na klatkach schodowych w formie pasów ochronnych, kontynuujące kolor na stopniach schodowych Uwaga: Wykończenie ścian i podłóg naleŝy rozpatrywać z zał. graficznymi Elementy uzupełniające: kleje do przyklejania wykładzin podłogowych do podłoŝa cementowego(gamakryl W30) sznury spawalnicze ORAZ KOLORYSTYKA ELEWACJI BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY, 69 Gołcza, Gołcza

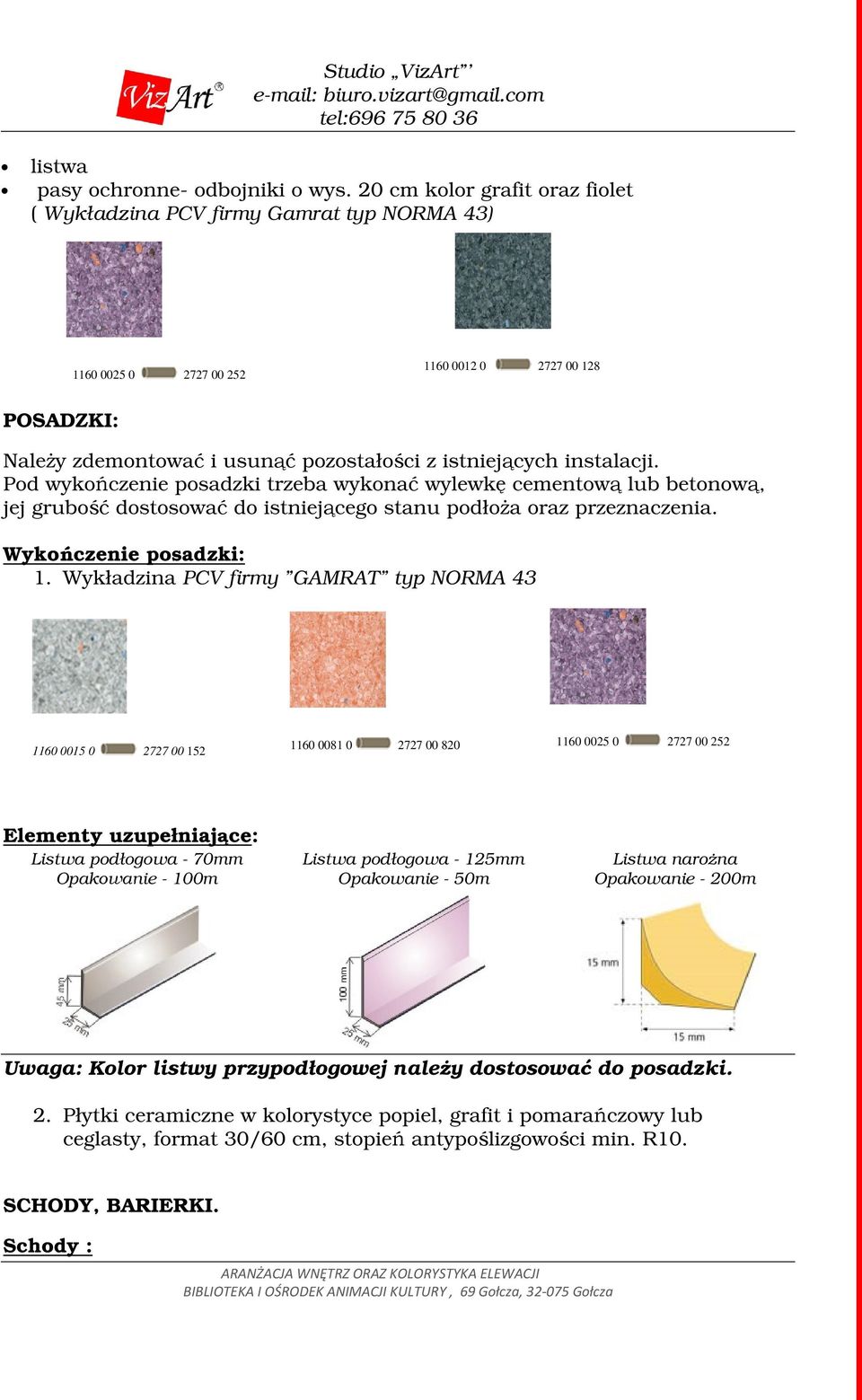

7 Studio VizArt tel: listwa pasy ochronne- odbojniki o wys. 20 cm kolor grafit oraz fiolet ( Wykładzina firmy Gamrat typ NORMA 43) POSADZKI: NaleŜy zdemontować i usunąć pozostałości z istniejących instalacji. Pod wykończenie posadzki trzeba wykonać wylewkę cementową lub betonową, jej grubość dostosować do istniejącego stanu podłoŝa oraz przeznaczenia. Wykończenie posadzki: 1. Wykładzina firmy GAMRAT typ NORMA Elementy uzupełniające: Listwa podłogowa - 70mm Opakowanie - 100m Listwa podłogowa - 125mm Opakowanie - 50m Listwa naroŝna Opakowanie - 200m Uwaga: Kolor listwy przypodłogowej naleŝy dostosować do posadzki. 2. Płytki ceramiczne w kolorystyce popiel, grafit i pomarańczowy lub ceglasty, format 30/60 cm, stopień antypoślizgowości min. R10. SCHODY, BARIERKI. Schody : ORAZ KOLORYSTYKA ELEWACJI BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY, 69 Gołcza, Gołcza

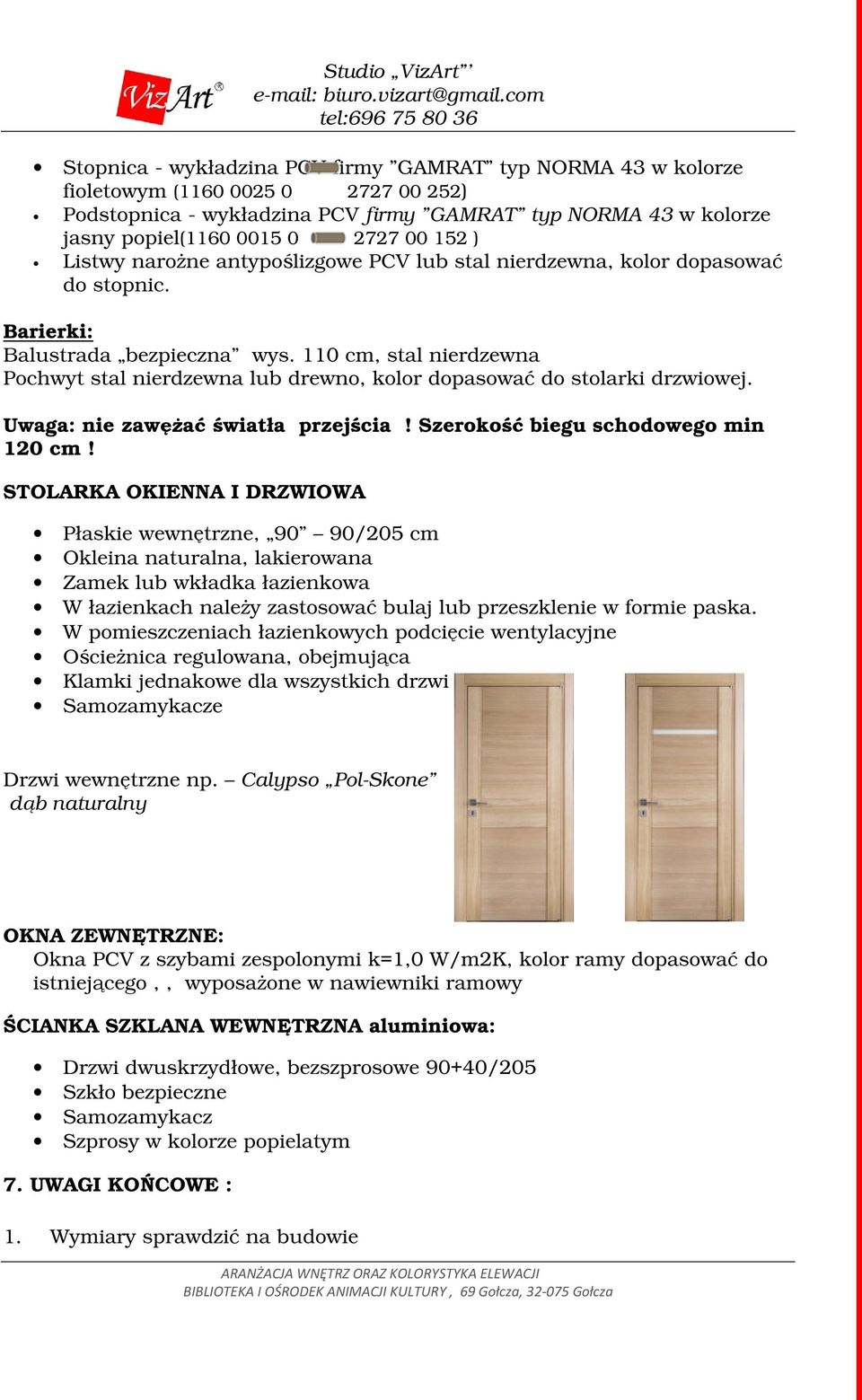

8 Studio VizArt tel: Stopnica - wykładzina firmy GAMRAT typ NORMA 43 w kolorze fioletowym ( ) Podstopnica - wykładzina firmy GAMRAT typ NORMA 43 w kolorze jasny popiel( ) Listwy naroŝne antypoślizgowe lub stal nierdzewna, kolor dopasować do stopnic. Barierki: Balustrada bezpieczna wys. 110 cm, stal nierdzewna Pochwyt stal nierdzewna lub drewno, kolor dopasować do stolarki drzwiowej. Uwaga: nie zawęŝać światła przejścia! Szerokość biegu schodowego min 120 cm! STOLARKA OKIENNA I DRZWIOWA Płaskie wewnętrzne, 90 90/205 cm Okleina naturalna, lakierowana Zamek lub wkładka łazienkowa W łazienkach naleŝy zastosować bulaj lub przeszklenie w formie paska. W pomieszczeniach łazienkowych podcięcie wentylacyjne OścieŜnica regulowana, obejmująca Klamki jednakowe dla wszystkich drzwi Samozamykacze Drzwi wewnętrzne np. Calypso Pol-Skone dąb naturalny OKNA ZEWNĘTRZNE: Okna z szybami zespolonymi k=1,0 W/m2K, kolor ramy dopasować do istniejącego,, wyposaŝone w nawiewniki ramowy ŚCIANKA SZKLANA WEWNĘTRZNA aluminiowa: Drzwi dwuskrzydłowe, bezszprosowe 90+40/205 Szkło bezpieczne Samozamykacz Szprosy w kolorze popielatym 7. UWAGI KOŃCOWE : 1. Wymiary sprawdzić na budowie ORAZ KOLORYSTYKA ELEWACJI BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY, 69 Gołcza, Gołcza

9 Studio VizArt tel: Stolarkę okienną wyposaŝyć w nawiewniki 3. Przed zamówieniem stolarki wymiary sprawdzić na budowie 4. Drewniane elementy zabezpieczyć środkami ochrony biologicznej 5. Drewniane elementy na zewnątrz budynku zabezpieczyć środkami impregnującymi przeciwwilgociowo 6. Stalowe elementy zabezpieczyć środkami antykorozyjnymi 7. Przy wykonywaniu robót budowlanych naleŝy stosować wyroby i materiały dopuszczone do obrotu i stosowania w budownictwie, na które wydano odpowiednie świadectwa, atesty, certyfikaty, aprobaty techniczne i inne deklaracje zgodności z normami itp.(art.10 Prawa Budowlanego). 8. Wszystkie roboty budowlane wykonywane przy budowie zaprojektowanego obiektu naleŝy realizować zgodnie z obowiązującymi przepisami, normami budowlanymi oraz tzw. sztuką budowlaną, pod fachowym nadzorem osoby posiadającej uprawnienia do kierowania i nadzorowania robót budowlanych (kierownik budowy), o odpowiedniej specjalności. 9. Roboty budowlane mogą być wykonywane pod nadzorem projektanta, w ramach sprawowania nadzoru autorskiego (Art.20 ust.1 pkt 4 Prawa Budowlanego) na Ŝądanie (zlecenie) Inwestora lub właściwego organu w zakresie określonym przepisami lub umową z Inwestorem. 10. Zbrojenie elementów Ŝelbetowych, konstrukcyjnych naleŝy wykonać w oparciu o normę PN-84/B-03264, a wykonane - przed zabetonowaniem i zakryciem, naleŝy zgłosić do odbioru technicznego kierownikowi budowy lub inspektorowi nadzoru. 11. O zamiarze wprowadzenia zmian do przyjętych w niniejszym opracowaniu rozwiązań architektoniczno-budowlano-konstrukcyjnych, przez osoby uczestniczące w procesie budowlanym naleŝy niezwłocznie powiadomić projektanta obiektu budowlanego. 12. W trakcie realizacji projektu aranŝacji wnętrz, wykonawcy poszczególnych elementów wystroju proszeni są o stały kontakt z autorami projektu w celu akceptacji kolejnych etapów i rozwiązań kolorystycznych na podstawie przygotowywanych na bieŝąco próbek. 13. klamki i okucia pełne jednakowe w całym budynku, 14. naroŝniki wypukłe na ścianach, zabezpieczyć listwą metalową i obrobić zaprawą gipsową, dotyczy wszystkich pomieszczeń. 15. wzór i kolor elementów wykończeniowych uzgodnić z inwestorem, 16. wszystkie obróbki blacharskie naleŝy wykonać ze stali nierdzewnej 17. Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. 18. Wszystkie sprawy wynikłe podczas realizacji wnętrz będą rozwiązywane na bieŝąco po ich uprzednim zasygnalizowaniu. ORAZ KOLORYSTYKA ELEWACJI BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY, 69 Gołcza, Gołcza

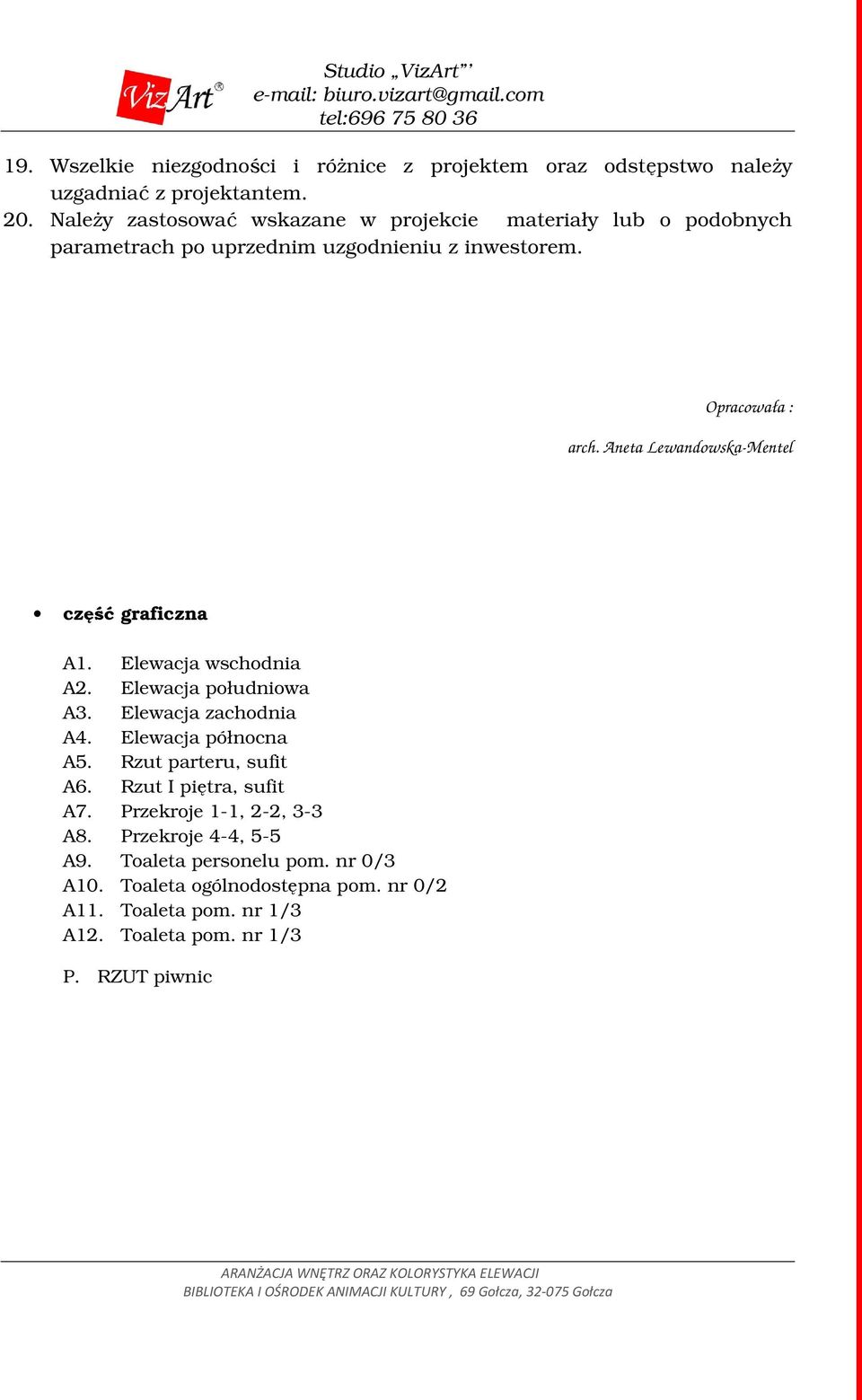

10 Studio VizArt tel: Wszelkie niezgodności i róŝnice z projektem oraz odstępstwo naleŝy uzgadniać z projektantem. 20. NaleŜy zastosować wskazane w projekcie materiały lub o podobnych parametrach po uprzednim uzgodnieniu z inwestorem. Opracowała : arch. Aneta Lewandowska-Mentel część graficzna A1. Elewacja wschodnia A2. Elewacja południowa A3. Elewacja zachodnia A4. Elewacja północna A5. Rzut parteru, sufit A6. Rzut I piętra, sufit A7. Przekroje 1-1, 2-2, 3-3 A8. Przekroje 4-4, 5-5 A9. Toaleta personelu pom. nr 0/3 A10. Toaleta ogólnodostępna pom. nr 0/2 A11. Toaleta pom. nr 1/3 A12. Toaleta pom. nr 1/3 P. RZUT piwnic ORAZ KOLORYSTYKA ELEWACJI BIBLIOTEKA I OŚRODEK ANIMACJI KULTURY, 69 Gołcza, Gołcza

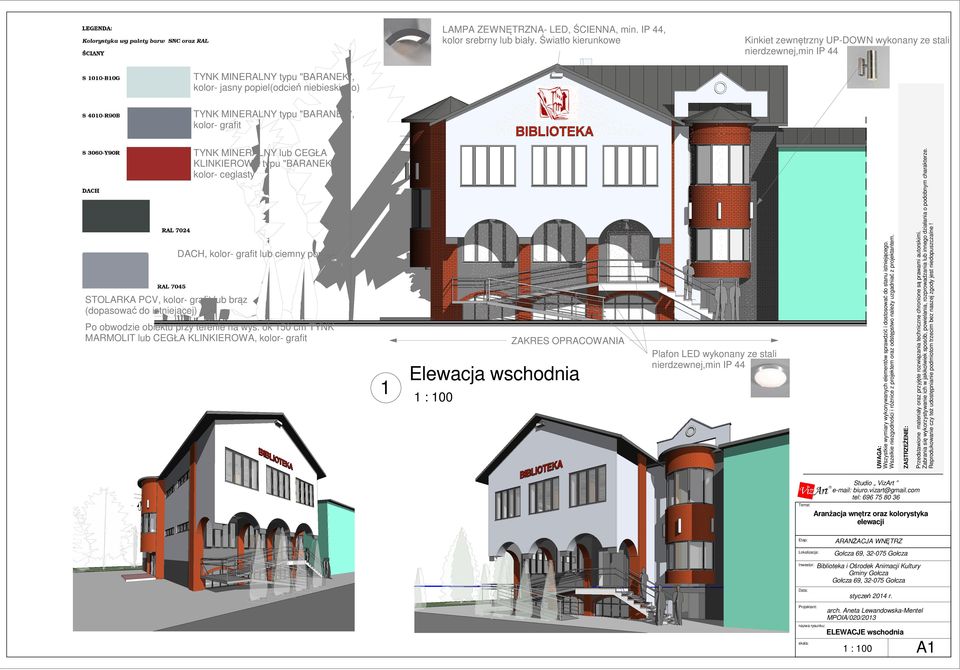

11 LAMPA ZEWNĘTRZNA- LED, ŚCIENNA, min. IP 44, kolor srebrny lub biały. Światło kierunkowe Kinkiet zewnętrzny UP-DOWN wykonany ze stali nierdzewnej,min IP 44 TYNK MINERALNY typu "BARANEK", kolor- jasny popiel(odcień niebieskiego) DACH, kolor- grafit lub ciemny popiel STOLARKA, kolor- grafit lub brąz (dopasować do istniejącej) Po obwodzie obiektu przy terenie na wys. ok 150 cm TYNK MARMOLIT lub CEGŁA KLINKIEROWA, kolor- grafit ZAKRES OPRACOWANIA 1 Elewacja wschodnia Plafon LED wykonany ze stali nierdzewnej,min IP 44 ZASTRZEŻENIE: UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. TYNK MINERALNY lub CEGŁA KLINKIEROWA typu "BARANEK", kolor- ceglasty Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! TYNK MINERALNY typu "BARANEK", kolor- grafit Studio VizArt tel: arch. Aneta Lewandowska-Mentel MPOIA/020/2013 ELEWACJE wschodnia A1

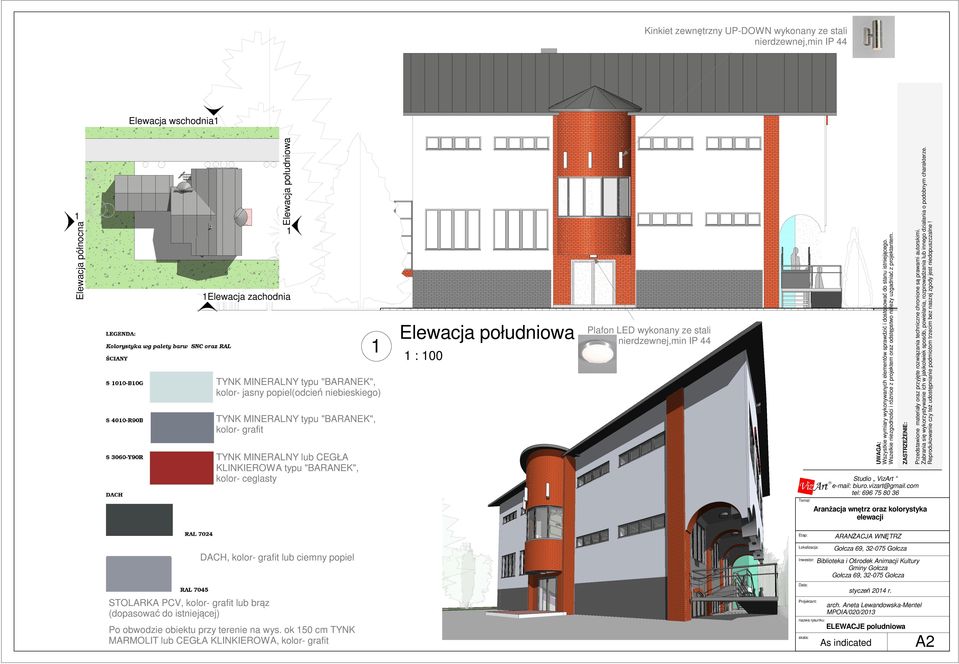

12 Kinkiet zewnętrzny UP-DOWN wykonany ze stali nierdzewnej,min IP 44 1Elewacja zachodnia 1 Elewacja południowa Plafon LED wykonany ze stali nierdzewnej,min IP 44 TYNK MINERALNY typu "BARANEK", kolor- jasny popiel(odcień niebieskiego) TYNK MINERALNY typu "BARANEK", kolor- grafit TYNK MINERALNY lub CEGŁA KLINKIEROWA typu "BARANEK", kolor- ceglasty Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! 1 UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. Elewacja północna 1 ZASTRZEŻENIE: Elewacja południowa Elewacja wschodnia1 Studio VizArt tel: DACH, kolor- grafit lub ciemny popiel STOLARKA, kolor- grafit lub brąz (dopasować do istniejącej) Po obwodzie obiektu przy terenie na wys. ok 150 cm TYNK MARMOLIT lub CEGŁA KLINKIEROWA, kolor- grafit arch. Aneta Lewandowska-Mentel MPOIA/020/2013 ELEWACJE poludniowa As indicated A2

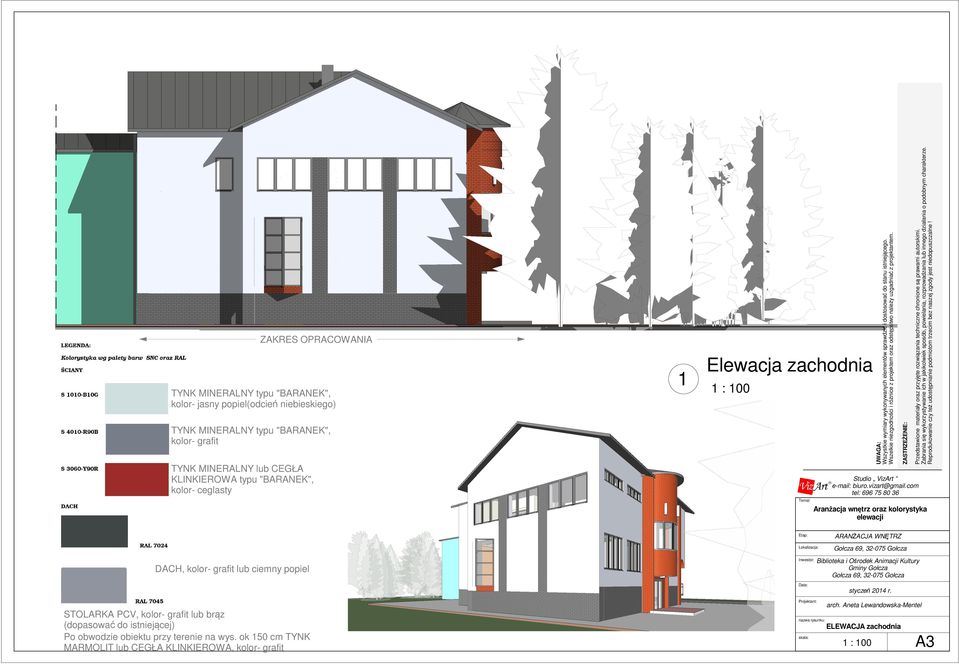

13 UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. ZASTRZEŻENIE: Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! ZAKRES OPRACOWANIA TYNK MINERALNY typu "BARANEK", kolor- jasny popiel(odcień niebieskiego) TYNK MINERALNY typu "BARANEK", kolor- grafit TYNK MINERALNY lub CEGŁA KLINKIEROWA typu "BARANEK", kolor- ceglasty DACH, kolor- grafit lub ciemny popiel STOLARKA, kolor- grafit lub brąz (dopasować do istniejącej) Po obwodzie obiektu przy terenie na wys. ok 150 cm TYNK MARMOLIT lub CEGŁA KLINKIEROWA, kolor- grafit 1 Elewacja zachodnia Studio VizArt tel: arch. Aneta Lewandowska-Mentel ELEWACJA zachodnia A3

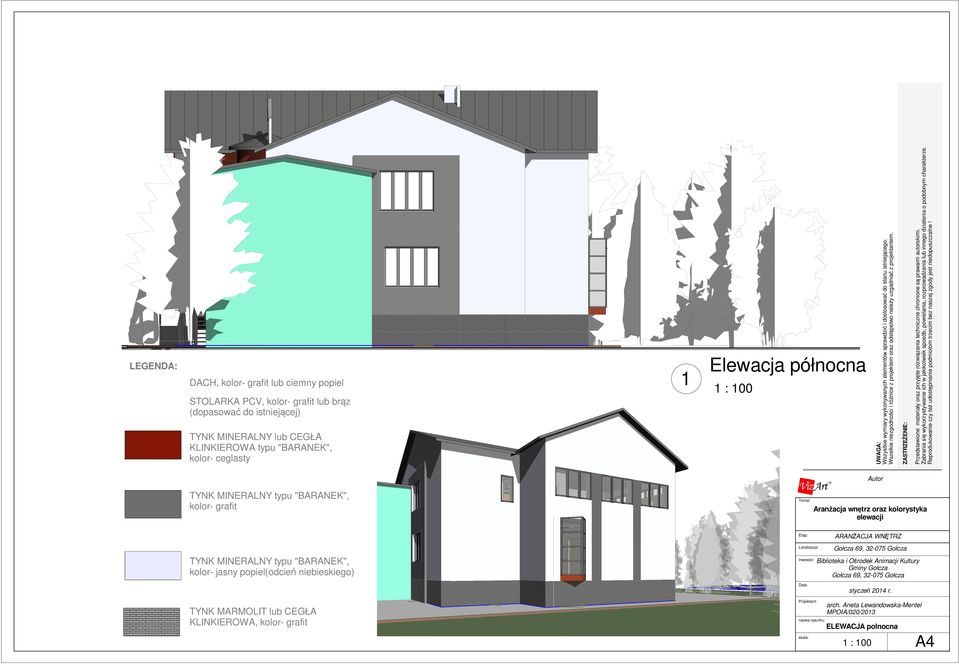

14 UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. ZASTRZEŻENIE: Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! LEGENDA: DACH, kolor- grafit lub ciemny popiel STOLARKA, kolor- grafit lub brąz (dopasować do istniejącej) TYNK MINERALNY lub CEGŁA KLINKIEROWA typu "BARANEK", kolor- ceglasty TYNK MINERALNY typu "BARANEK", kolor- grafit TYNK MINERALNY typu "BARANEK", kolor- jasny popiel(odcień niebieskiego) TYNK MARMOLIT lub CEGŁA KLINKIEROWA, kolor- grafit 1 Elewacja północna arch. Aneta Lewandowska-Mentel MPOIA/020/2013 ELEWACJA polnocna Autor A4

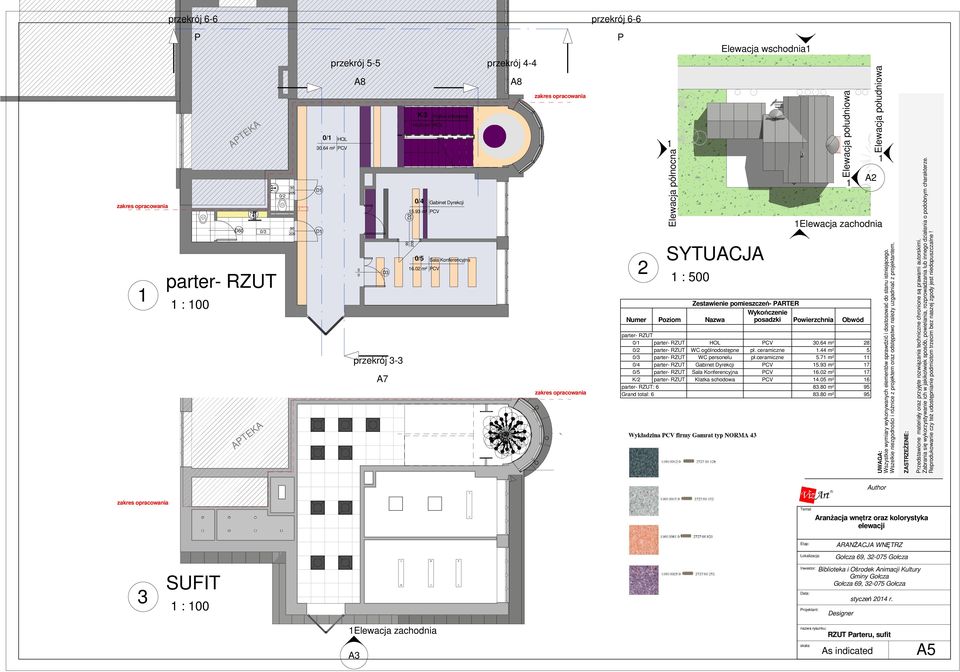

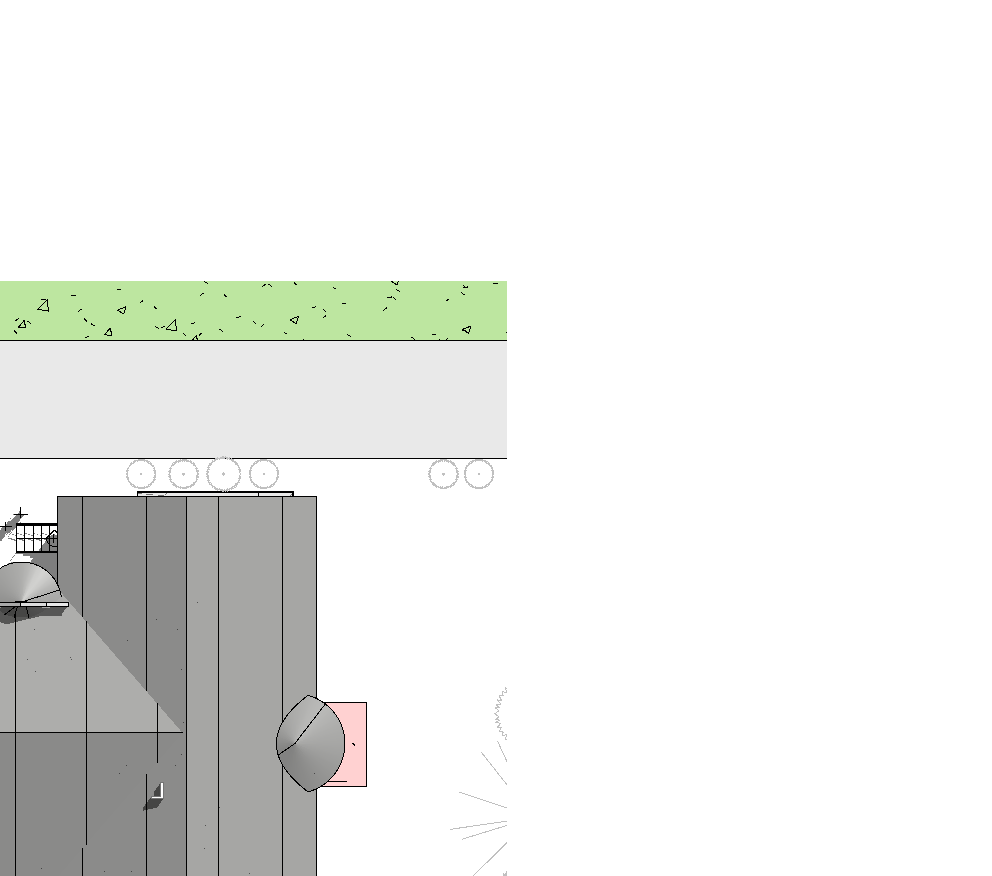

15 przekrój 6-6 przekrój 6-6 przekrój 4-4 A8 A D2 1Elewacja południowa zakres opracowania P D60 0/3 0/ m² D1 D1 przekrój 5-5 0/1 HOL A m² D3 0 1 parter- RZUT 0 przekrój 3-3 A7 K/2 Klatka schodowa m² 0/4 Gabinet Dyrekcji m² 0/5 Sala Konferencyjna zakres opracowania P Elewacja wschodnia1 1Elewacja południowa APTEKA 1 1Elewacja zachodnia UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. Elewacja północna zakres opracowania APTEKA ZASTRZEŻENIE: Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! 2 SYTUACJA Numer Poziom Nazwa Zestawienie pomieszczeń- PARTER Wykończenie posadzki Powierzchnia Obwód parter- RZUT 0/1 parter- RZUT HOL m² 28 0/2 parter- RZUT WC ogólnodostępne pł. ceramiczne 1.44 m² 5 0/3 parter- RZUT WC personelu pł.ceramiczne 5.71 m² 11 0/4 parter- RZUT Gabinet Dyrekcji m² 17 0/5 parter- RZUT Sala Konferencyjna m² 17 K/2 parter- RZUT Klatka schodowa m² 16 parter- RZUT: m² 95 Grand total: m² 95 Author zakres opracowania 3 SUFIT Designer 1Elewacja zachodnia A3 RZUT Parteru, sufit As indicated A5

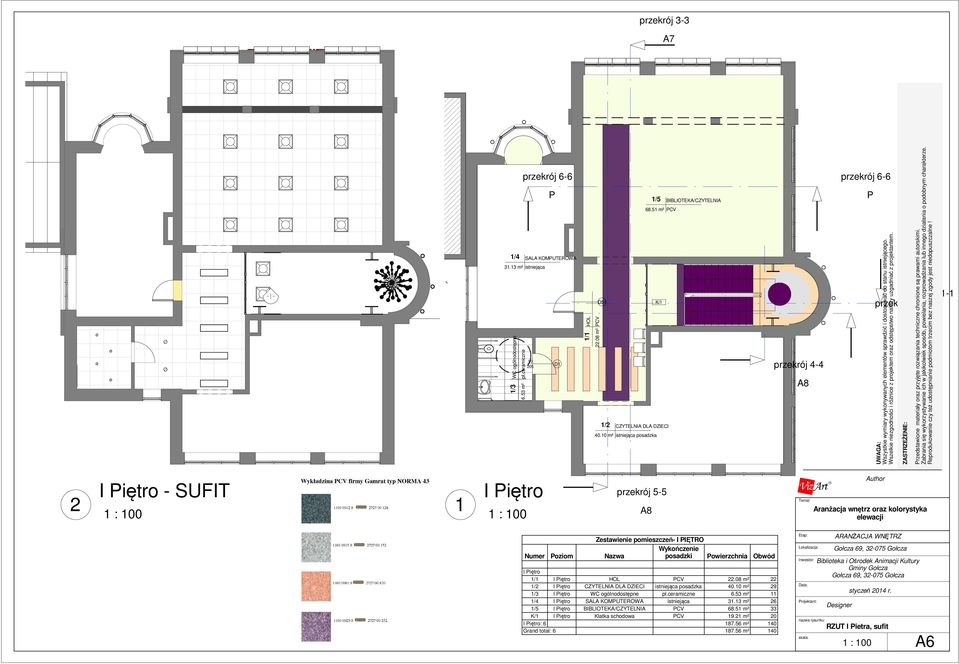

16 przekrój 3-3 A7 przekrój 1-1 przekrój 2-2 A7 A D1 D51 1/1 HOL m² przekrój 4-4 A8 przekrój m² przekrój 6-6 P 1/4 SALA KOMPUTEROWA istniejąca P 1/3 WC ogólnodostępne 6.53 m² pł.ceramiczne 1/2 CZYTELNIA DLA DZIECI m² m² istniejąca posadzka 1/5 BIBLIOTEKA/CZYTELNIA K/1 UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. ZASTRZEŻENIE: Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! 2 I Piętro - SUFIT przekrój 5-5 Author 1 I Piętro A8 Numer Poziom Nazwa Zestawienie pomieszczeń- I PIĘTRO Wykończenie posadzki Powierzchnia Obwód Designer RZUT I Pietra, sufit I Piętro 1/1 I Piętro HOL m² 22 1/2 I Piętro CZYTELNIA DLA DZIECI istniejąca posadzka m² 29 1/3 I Piętro WC ogólnodostępne pł.ceramiczne 6.53 m² 11 1/4 I Piętro SALA KOMPUTEROWA istniejąca m² 26 1/5 I Piętro BIBLIOTEKA/CZYTELNIA m² 33 K/1 I Piętro Klatka schodowa m² 20 I Piętro: m² 140 Grand total: m² 140 A6

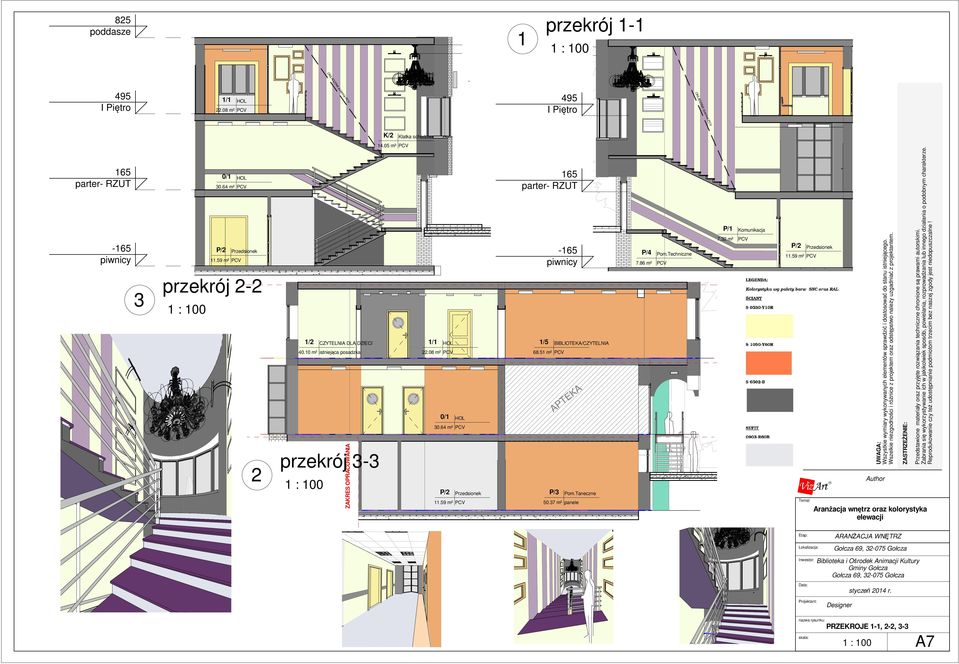

17 825 poddasze 1 przekrój 1-1 Ł OK NA ZI AD HOL m² nna 495 I Piętro CV ap 1/1 cie Aś ZIN ŁAD OK n ien śc 495 I Piętro V PC Klatka schodowa 165 parter- RZUT HOL m² P/ m² -165 piwnicy P/2-165 piwnicy Przedsionek m² P/2 P/ m² Pom.Techniczne Przedsionek m² przekrój 2-2 1/2 CZYTELNIA DLA DZIECI m² istniejąca posadzka 1/1 1/5 HOL m² 0/1 BIBLIOTEKA/CZYTELNIA m² A EK T AP HOL m² 2 ZAKRES OPRACOWANIA 3 Komunikacja przekrój 3-3 ZASTRZEŻENIE: 0/1 UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. 165 parter- RZUT Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! K/ m² Author P/2 Przedsionek m² P/3 Pom.Taneczne m² panele Designer PRZEKROJE 1-1, 2-2, 3-3 A7

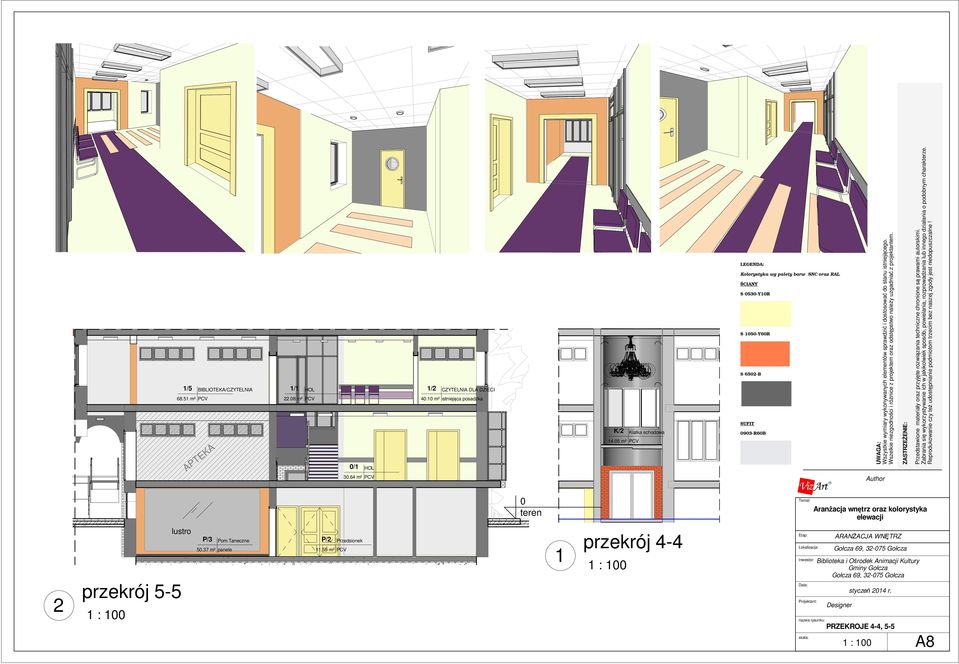

18 UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. ZASTRZEŻENIE: Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! 1/5 BIBLIOTEKA/CZYTELNIA m² 1/1 HOL m² 0/1 HOL m² 1/2 CZYTELNIA DLA DZIECI m² istniejąca posadzka 0 teren K/2 Klatka schodowa m² APTEKA 2 lustro P/3 Pom.Taneczne m² panele przekrój 5-5 P/2 Przedsionek m² 1 przekrój 4-4 Designer PRZEKROJE 4-4, 5-5 Author A8

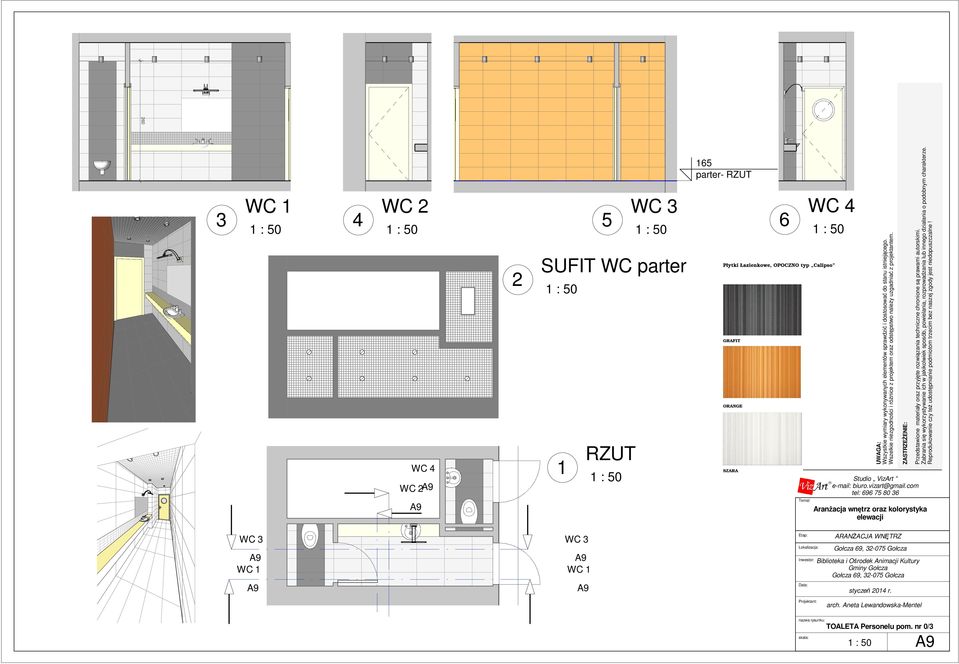

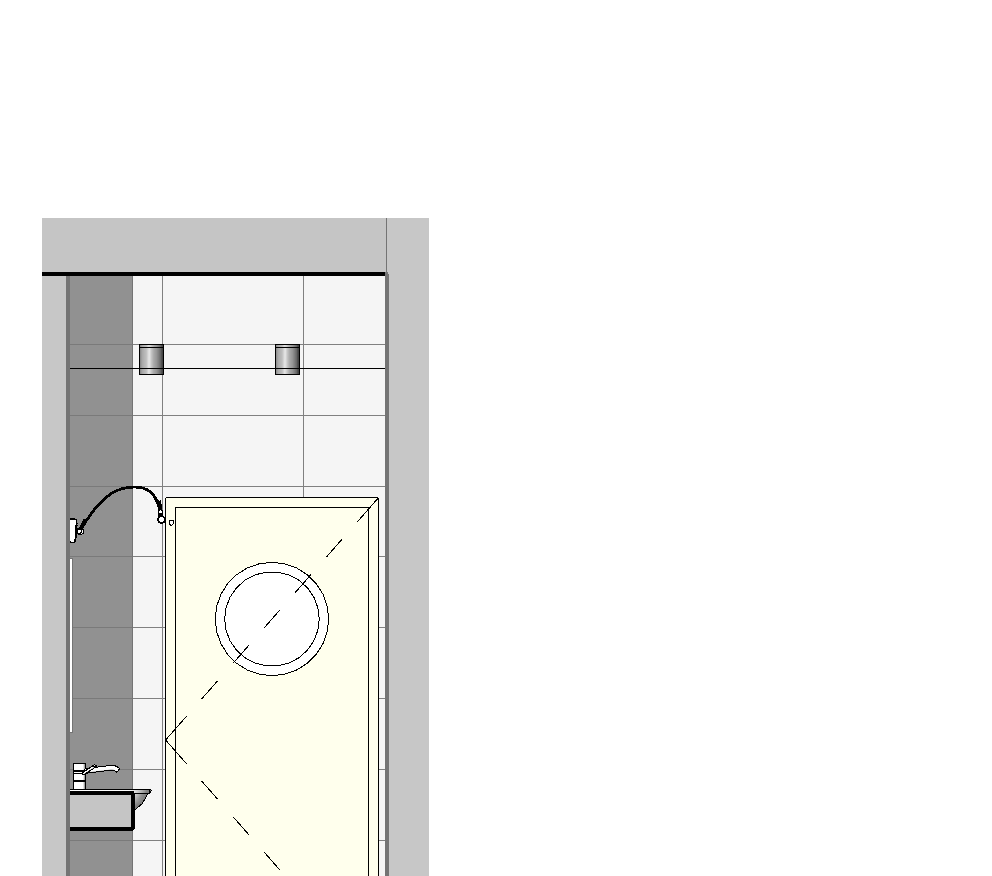

19 WC 4 WC 2 A9 A9 165 parter- RZUT ZASTRZEŻENIE: Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! 3 WC 1 4 WC 2 5 WC 3 6 WC 4 UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. 2 SUFIT WC parter 1 RZUT Studio VizArt tel: WC 3 A9 WC 1 A9 WC 3 A9 WC 1 A9 arch. Aneta Lewandowska-Mentel TOALETA Personelu pom. nr 0/3 A9 260

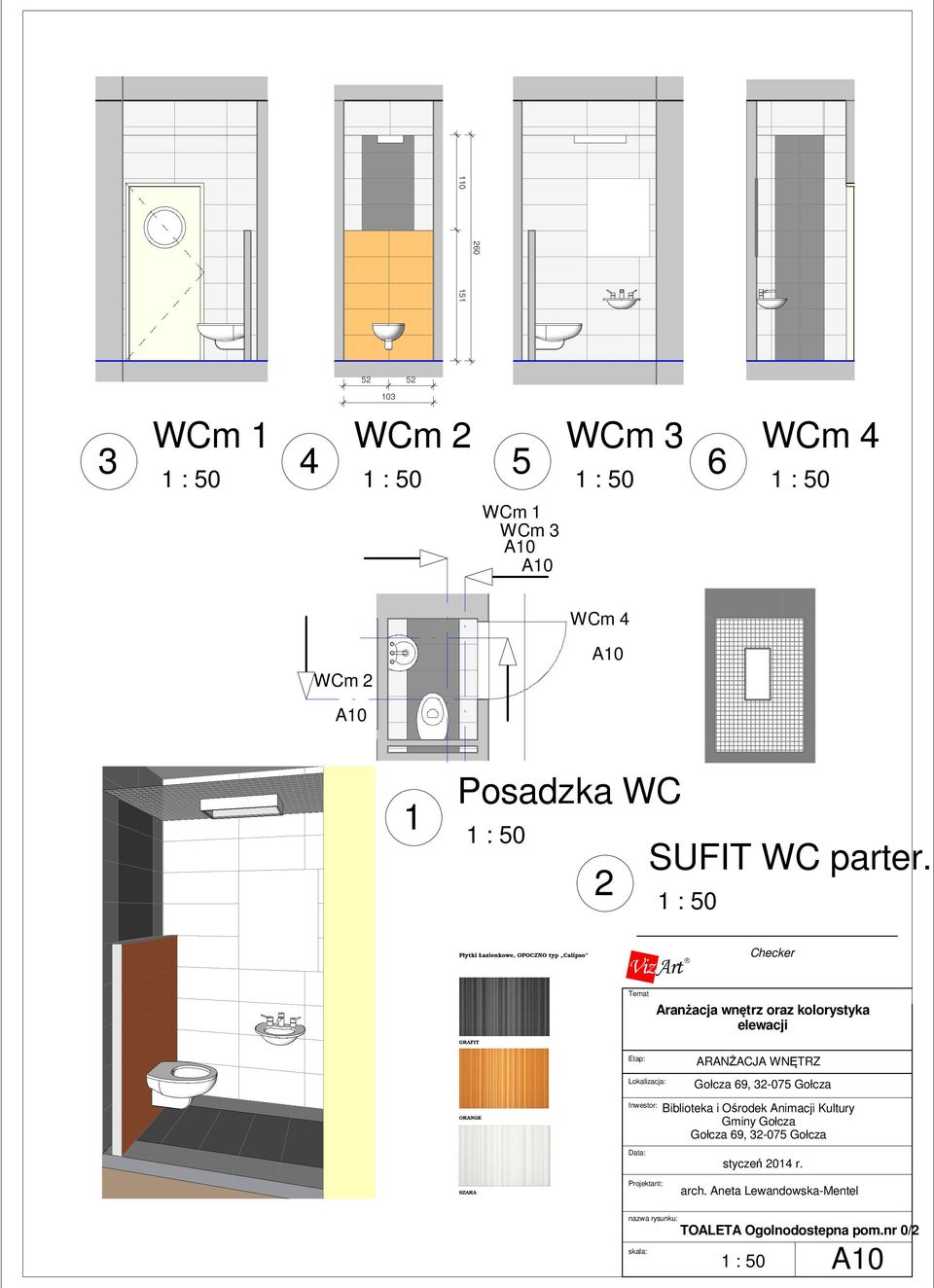

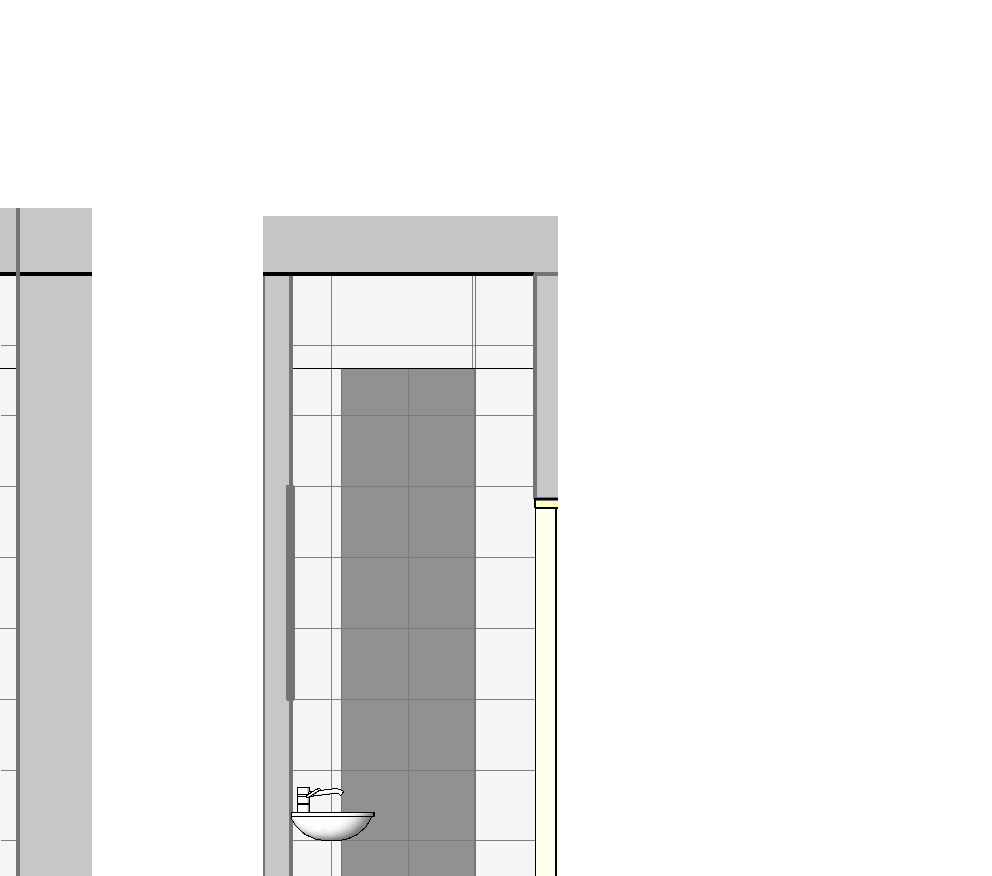

20 WCm 1 4 WCm 2 5 WCm 3 6 WCm 4 WCm 1 WCm 3 A10 A10 WCm 4 WCm 2 A10 A10 1 Posadzka WC 2 SUFIT WC parter. Checker arch. Aneta Lewandowska-Mentel TOALETA Ogolnodostepna pom.nr 0/2 A10

21 825 poddasze Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! parter- RZUT 495 I Piętro ZASTRZEŻENIE: UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. 3 I WC 1 4 I WC 2 5 I WC 3 6 I WC 4 I WC 3 I WC 1 D A11 Studio VizArt tel: A11 1/3 WC ogólnodostępne pł.ceramiczne 6.53 m² I WC 2 arch. Aneta Lewandowska-Mentel A11 TOALETA I Pietropom. nr 1/3 SUFIT WC POSADZKA WC I P A11 7 1

22 przekrój 3-3 A7 zakres opracowania przekrój 6-6 P P/3 Pom.Taneczne m² panele przekrój 1-1 A7 przekrój 4-4 A8 przekrój 1-1 przekrój 2-2 A7 A D1' P/4 Pom.Techniczne 7.86 m² P/1 Komunikacja 7.32 m² P/2 Przedsionek m² przekrój 5-5 A8 zakres opracowania przekrój 6-6 P zakres opracowania UWAGA: Wszystkie wymiary wykonywanych elementów sprawdzić i dostosować do stanu istniejącego. Wszelkie niezgodności i różnice z projektem oraz odstępstwo należy uzgadniać z projektantem. ZASTRZEŻENIE: Przedstawione materiały oraz przyjęte rozwiązania techniczne chronione są prawami autorskimi. Zabrania się wykorzystywanie ich w jakikolwiek sposób, powielania, rozprowadzania lub innego działania o podobnym charakterze. Reprodukowanie czy też udostępnianie podmiotom trzecim bez naszej zgody jest niedopuszczalne! APTEKA 2 przekrój 6-6 P/3 Pom.Taneczne m² panele Numer Poziom Nazwa Zestawienie pomieszczeń- PIWNICA Wykończenie posadzki Powierzchnia Obwód piwnicy P/1 piwnicy Komunikacja 7.32 m² 13 P/2 piwnicy Przedsionek m² 14 P/3 piwnicy Pom.Taneczne panele m² 29 P/4 piwnicy Pom.Techniczne 7.86 m² 17 piwnicy: m² 73 Grand total: m² 73 RZUT Piwnic arch.aneta Lewandowska-Mentel Author P
