1 WARUNKI TECHNICZNE WYKONANIA ZAMÓWIENIA Przedmiotem zamówienia jest założenie wektorowej mapy ewidencyjnej obrębów: Chełm Śląski i Kopciowice (km 1, 8, 9, 10) - gmina Chełm Śląski. I. Dane formalno-prawne Nazwa obiektu: Gmina: Chełm Śląski, obręby: Chełmn Śląski i Kopciowice (km 1, 8, 9, 10), Położenie: woj. śląskie, powiat Bieruńsko-Lędziński, Gmina Chełm Śląski. 1. Zamawiający: Starosta Bieruńsko-Lędziński 2. Charakterystyka obiektu: 2.1 Obręby: Chełm Śląski, Kopciowice (arkusze ewidencyjne 1, 8, 9, 10) - powierzchnia ewidencyjna = Chełm Śląski 1600 ha, Kopciowice (arkusze ewidencyjne 1, 8, 9, 10) 356 ha. (Razem: 1956 ha), uwaga: Dla obrębu Kopciowice karty map 2, 4, 11, 12 mapa ewidencyjna jest w postaci mapy wektorowej - ilość działek = obręb Chełm Śląski 5966 w tym 982 w postaci wektorowej oraz obręb Kopciowice (arkusze ewidencyjne 1, 8, 9, 10) w tym 37 w postaci wektorowej, - ilość kart map ewidencyjnych w skali 1 : 1000, na materiale przezroczystym i na planszach papierowych = 1, - ilość kart map ewidencyjnych w skali 1 : 2000, na materiale przezroczystym i na planszach papierowych = 27, - operaty ewidencyjne, klasyfikacyjne, - szkice polowe, zarysy pomiarowe, - mapy zasadnicze, - inne dostępne materiały. 3. Normy prawne i instrukcje techniczne GUGiK obowiązujące w trakcie realizacji zamówienia: 3.1 Ustawa z dnia r. Prawo Geodezyjne i Kartograficzne" (tekst jednolity: Dz. U. Nr 240 z 2005r., poz. 2027) z późniejszymi zmianami. 3.2 Rozporządzenie Rady Ministrów z dnia 4 czerwca 1956r. w sprawie klasyfikacji gruntów (Dz. U. Nr 19, poz. 97). 3.3 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie określenia rodzajów materiałów stanowiących państwowy zasób geodezyjny i kartograficzny, sposobu i trybu ich gromadzenia i wyłączania z zasobu oraz udostępniania zasobu (Dz. U. Nr 49, poz.493). 3.4 Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa w sprawie ewidencji gruntów i budynków z 29 marca 2001r. (Dz. U. Nr 38, poz. 454). 3.5 Ustawa o statystyce publicznej z r. (Dz. U. Nr 88, poz. 439). 3.6 Ustawa z dnia r. o drogach publicznych (tekst jednolity - Dz. U. z 2004r. Nr 204, poz. 2086). 3.7 Instrukcje techniczne GUGiK: - O-1/O-2 - Ogólne zasady wykonywania prac geodezyjnych i kartograficznych. - O zasady kompletowania dokumentacji geodezyjnej i kartograficznej. - O zasady prowadzenia Państwowego zasobu geodezyjnego i kartograficznego -Warszawa 1987r. - G Pomiary sytuacyjno wysokościowe. - G Ewidencja gruntów i budynków. - K - l - Mapa zasadnicza - wydanie trzecie - Warszawa 1998r. - K - l - System Informacji o Terenie - Podstawowa Mapa Kraju Warszawa. 3.8 Wytyczne techniczne GUGiK: - K-1.1 Podział treści podstawowej mapy kraju z dnia 12 lutego 1996r. Robota podlega zgłoszeniu w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej w Bieruniu. II. MATERIAŁY GEODEZYJNO - KARTOGRAFICZNE BĘDĄCE PODSTAWĄ OPRACOWANIA ZLECENIA 1. mapy ewidencji gruntów dla obrębów: Chełm Śląski i Kopciowice w skalach l:1000, 1:2000 w układzie katastralnym, opracowane na foliach i pierworysach, 2. mapa zasadnicza - nakładka S+E, 3. operaty jednostkowe ewidencyjne z podziałów, rozgraniczeń i klasyfikacji, 4. szkice polowe, zarysy pomiarowe, 16

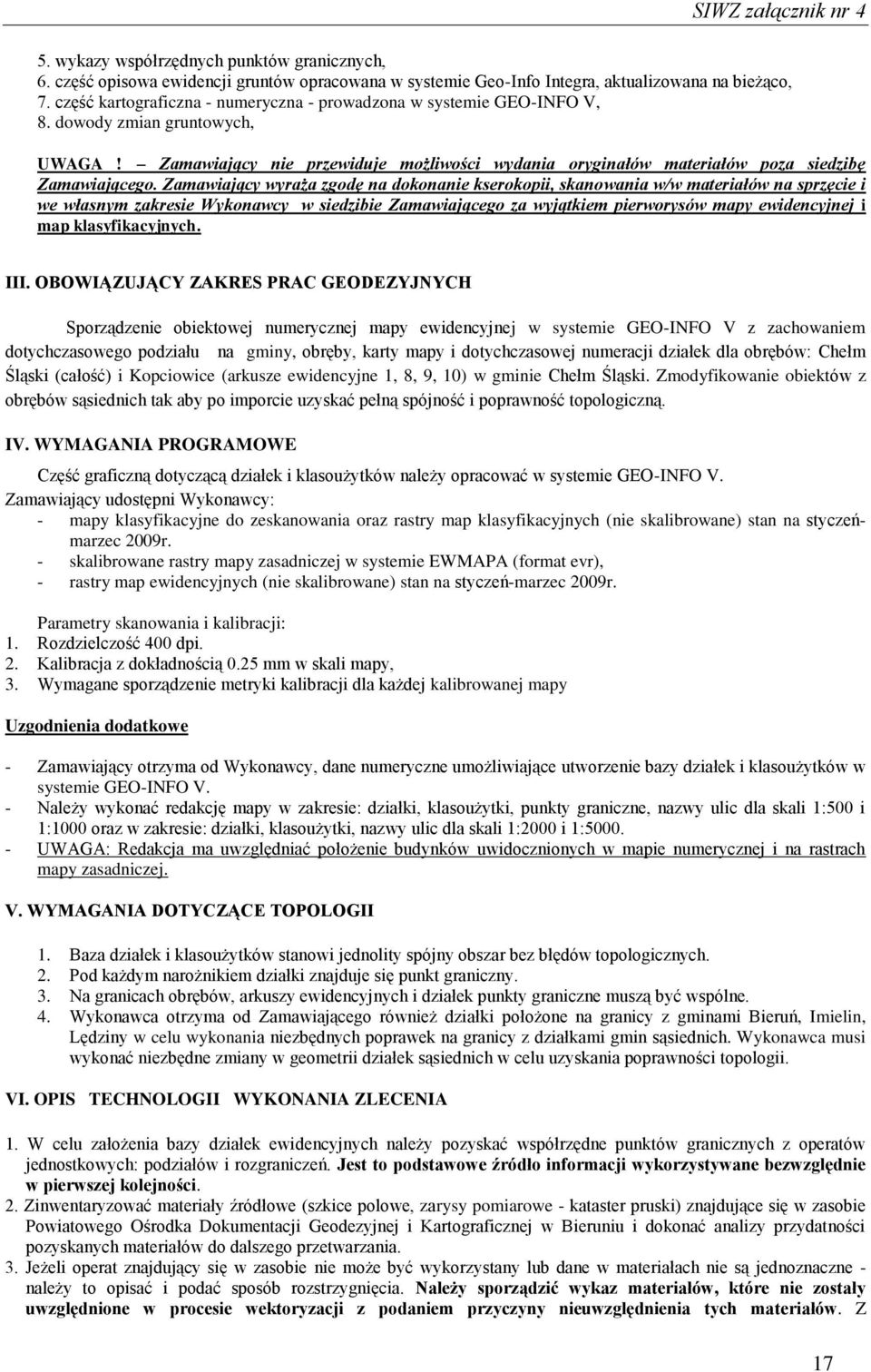

2 5. wykazy współrzędnych punktów granicznych, 6. część opisowa ewidencji gruntów opracowana w systemie Geo-Info Integra, aktualizowana na bieżąco, 7. część kartograficzna - numeryczna - prowadzona w systemie GEO-INFO V, 8. dowody zmian gruntowych, UWAGA! Zamawiający nie przewiduje możliwości wydania oryginałów materiałów poza siedzibę Zamawiającego. Zamawiający wyraża zgodę na dokonanie kserokopii, skanowania w/w materiałów na sprzęcie i we własnym zakresie Wykonawcy w siedzibie Zamawiającego za wyjątkiem pierworysów mapy ewidencyjnej i map klasyfikacyjnych. III. OBOWIĄZUJĄCY ZAKRES PRAC GEODEZYJNYCH Sporządzenie obiektowej numerycznej mapy ewidencyjnej w systemie GEO-INFO V z zachowaniem dotychczasowego podziału na gminy, obręby, karty mapy i dotychczasowej numeracji działek dla obrębów: Chełm Śląski (całość) i Kopciowice (arkusze ewidencyjne 1, 8, 9, 10) w gminie Chełm Śląski. Zmodyfikowanie obiektów z obrębów sąsiednich tak aby po imporcie uzyskać pełną spójność i poprawność topologiczną. IV. WYMAGANIA PROGRAMOWE Część graficzną dotyczącą działek i klasoużytków należy opracować w systemie GEO-INFO V. Zamawiający udostępni Wykonawcy: - mapy klasyfikacyjne do zeskanowania oraz rastry map klasyfikacyjnych (nie skalibrowane) stan na styczeńmarzec 2009r. - skalibrowane rastry mapy zasadniczej w systemie EWMAPA (format evr), - rastry map ewidencyjnych (nie skalibrowane) stan na styczeń-marzec 2009r. Parametry skanowania i kalibracji: 1. Rozdzielczość 400 dpi. 2. Kalibracja z dokładnością 0.25 mm w skali mapy, 3. Wymagane sporządzenie metryki kalibracji dla każdej kalibrowanej mapy Uzgodnienia dodatkowe - Zamawiający otrzyma od Wykonawcy, dane numeryczne umożliwiające utworzenie bazy działek i klasoużytków w systemie GEO-INFO V. - Należy wykonać redakcję mapy w zakresie: działki, klasoużytki, punkty graniczne, nazwy ulic dla skali 1:500 i 1:1000 oraz w zakresie: działki, klasoużytki, nazwy ulic dla skali 1:2000 i 1: UWAGA: Redakcja ma uwzględniać położenie budynków uwidocznionych w mapie numerycznej i na rastrach mapy zasadniczej. V. WYMAGANIA DOTYCZĄCE TOPOLOGII 1. Baza działek i klasoużytków stanowi jednolity spójny obszar bez błędów topologicznych. 2. Pod każdym narożnikiem działki znajduje się punkt graniczny. 3. Na granicach obrębów, arkuszy ewidencyjnych i działek punkty graniczne muszą być wspólne. 4. Wykonawca otrzyma od Zamawiającego również działki położone na granicy z gminami Bieruń, Imielin, Lędziny w celu wykonania niezbędnych poprawek na granicy z działkami gmin sąsiednich. Wykonawca musi wykonać niezbędne zmiany w geometrii działek sąsiednich w celu uzyskania poprawności topologii. VI. OPIS TECHNOLOGII WYKONANIA ZLECENIA 1. W celu założenia bazy działek ewidencyjnych należy pozyskać współrzędne punktów granicznych z operatów jednostkowych: podziałów i rozgraniczeń. Jest to podstawowe źródło informacji wykorzystywane bezwzględnie w pierwszej kolejności. 2. Zinwentaryzować materiały źródłowe (szkice polowe, zarysy pomiarowe - kataster pruski) znajdujące się w zasobie Powiatowego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Bieruniu i dokonać analizy przydatności pozyskanych materiałów do dalszego przetwarzania. 3. Jeżeli operat znajdujący się w zasobie nie może być wykorzystany lub dane w materiałach nie są jednoznaczne - należy to opisać i podać sposób rozstrzygnięcia. Należy sporządzić wykaz materiałów, które nie zostały uwzględnione w procesie wektoryzacji z podaniem przyczyny nieuwzględnienia tych materiałów. Z 17

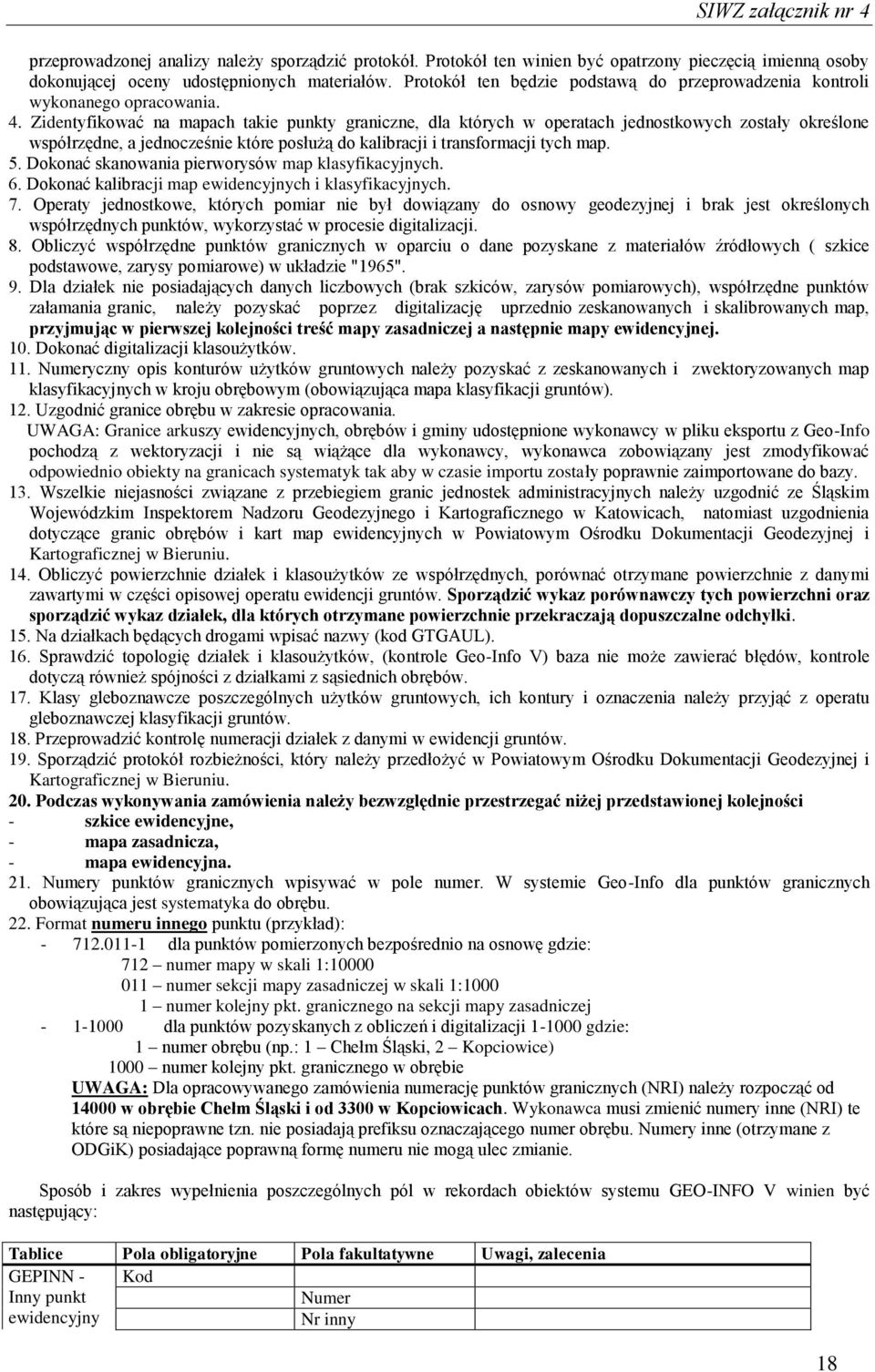

3 przeprowadzonej analizy należy sporządzić protokół. Protokół ten winien być opatrzony pieczęcią imienną osoby dokonującej oceny udostępnionych materiałów. Protokół ten będzie podstawą do przeprowadzenia kontroli wykonanego opracowania. 4. Zidentyfikować na mapach takie punkty graniczne, dla których w operatach jednostkowych zostały określone współrzędne, a jednocześnie które posłużą do kalibracji i transformacji tych map. 5. Dokonać skanowania pierworysów map klasyfikacyjnych. 6. Dokonać kalibracji map ewidencyjnych i klasyfikacyjnych. 7. Operaty jednostkowe, których pomiar nie był dowiązany do osnowy geodezyjnej i brak jest określonych współrzędnych punktów, wykorzystać w procesie digitalizacji. 8. Obliczyć współrzędne punktów granicznych w oparciu o dane pozyskane z materiałów źródłowych ( szkice podstawowe, zarysy pomiarowe) w układzie "1965". 9. Dla działek nie posiadających liczbowych (brak szkiców, zarysów pomiarowych), współrzędne punktów załamania granic, należy pozyskać poprzez digitalizację uprzednio zeskanowanych i skalibrowanych map, przyjmując w pierwszej kolejności treść mapy zasadniczej a następnie mapy ewidencyjnej. 10. Dokonać digitalizacji klasoużytków. 11. yczny opis konturów użytków gruntowych należy pozyskać z zeskanowanych i zwektoryzowanych map klasyfikacyjnych w kroju obrębowym (obowiązująca mapa klasyfikacji gruntów). 12. Uzgodnić granice obrębu w zakresie opracowania. UWAGA: Granice arkuszy ewidencyjnych, obrębów i gminy udostępnione wykonawcy w pliku eksportu z Geo-Info pochodzą z wektoryzacji i nie są wiążące dla wykonawcy, wykonawca zobowiązany jest zmodyfikować odpowiednio obiekty na granicach systematyk tak aby w czasie importu zostały poprawnie zaimportowane do bazy. 13. Wszelkie niejasności związane z przebiegiem granic jednostek administracyjnych należy uzgodnić ze Śląskim Wojewódzkim Inspektorem Nadzoru Geodezyjnego i Kartograficznego w Katowicach, natomiast uzgodnienia dotyczące granic obrębów i kart map ewidencyjnych w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej w Bieruniu. 14. Obliczyć powierzchnie działek i klasoużytków ze współrzędnych, porównać otrzymane powierzchnie z danymi zawartymi w części opisowej operatu ewidencji gruntów. Sporządzić wykaz porównawczy tych powierzchni oraz sporządzić wykaz działek, dla których otrzymane powierzchnie przekraczają dopuszczalne odchyłki. 15. Na działkach będących drogami wpisać nazwy (kod GTGAUL). 16. Sprawdzić topologię działek i klasoużytków, (kontrole Geo-Info V) baza nie może zawierać błędów, kontrole dotyczą również spójności z działkami z sąsiednich obrębów. 17. Klasy gleboznawcze poszczególnych użytków gruntowych, ich kontury i oznaczenia należy przyjąć z operatu gleboznawczej klasyfikacji gruntów. 18. Przeprowadzić kontrolę numeracji działek z danymi w ewidencji gruntów. 19. Sporządzić protokół rozbieżności, który należy przedłożyć w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej w Bieruniu. 20. Podczas wykonywania zamówienia należy bezwzględnie przestrzegać niżej przedstawionej kolejności - szkice ewidencyjne, - mapa zasadnicza, - mapa ewidencyjna. 21. y punktów granicznych wpisywać w pole numer. W systemie Geo-Info dla punktów granicznych obowiązująca jest systematyka do obrębu. 22. Format numeru innego punktu (przykład): dla punktów pomierzonych bezpośrednio na osnowę gdzie: 712 numer mapy w skali 1: numer sekcji mapy zasadniczej w skali 1: numer kolejny pkt. granicznego na sekcji mapy zasadniczej dla punktów pozyskanych z obliczeń i digitalizacji gdzie: 1 numer obrębu (np.: 1 Chełm Śląski, 2 Kopciowice) 1000 numer kolejny pkt. granicznego w obrębie UWAGA: Dla opracowywanego zamówienia numerację punktów granicznych (NRI) należy rozpocząć od w obrębie Chełm Śląski i od 3300 w Kopciowicach. Wykonawca musi zmienić numery inne (NRI) te które są niepoprawne tzn. nie posiadają prefiksu oznaczającego numer obrębu. y inne (otrzymane z ODGiK) posiadające poprawną formę numeru nie mogą ulec zmianie. Sposób i zakres wypełnienia poszczególnych pól w rekordach obiektów systemu GEO-INFO V winien być następujący: Tablice Pola obligatoryjne Pola fakultatywne Uwagi, zalecenia GEPINN - Inny punkt ewidencyjny Nr inny 18

4 Punkty graniczne GESKLU - Klasoużytek zasobu lub inny zasobu lub Typ stabilizacji porządkowy porządkowy SIWZ załącznik nr 4 od od acja do obrębu Nadać zgodnie z formatem opisanym w punkcie 22 od od Klasoużytki numerować do obrębu inny zasobu lub Sposób użytkowania Użytek Klasa Uwaga: Dla klas i klasoużytków należy używać w GEO-INFO V tylko kodu Klasoużytku: GESKLU Działki zasobu lub porządkowy Wymagany format np.: /2005 (nie od od W celu wykonania prac związanych z realizacją przedmiotowego zamówienia w części dotyczącej użytków należy: - dokonać analizy i oceny wyjściowych materiałów geodezyjnych, kartograficznych i ewidencyjnych znajdujących się w zasobie, - porównać treść mapy ewidencyjnej z rejestrem gruntów, - tam gdzie na mapie oznaczenie użytku B i B na użytku rolnym (np.: B-RVI, B-ŁIII) jest niejednoznaczne należy przyjąć oznaczenie zgodne z częścią opisową ewidencji gruntów, - skompletować dokumentację powstałą w wyniku wykonanych prac zgodnie z Instrukcją Techniczną O-3, a powstały operat przekazać do PODGiK. 19

5 W przypadku wystąpienia rozbieżności pomiędzy mapą a rejestrami, należy rozbieżności dotyczące części mapowej po uprzednim uzgodnieniu z Powiatowym Ośrodkiem Dokumentacji Geodezyjnej i Kartograficznej wyjaśnić i usunąć (np.: podwójna numeracja działek) W przypadkach nie uregulowanych warunkami technicznymi, Wykonawca prac jest zobowiązany dokonać uzgodnień z Powiatowym Ośrodkiem Dokumentacji Geodezyjnej i Kartograficznej w Bieruniu. Uzgodnienia te muszą być sporządzone na piśmie. VII. KOMPLETOWANIE OPERATU W wyniku wykonanych prac Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej w Bieruniu otrzyma od Wykonawcy: 1. Sprawozdanie techniczne z wykonanych prac. 2. Dane numeryczne umożliwiające utworzenie bazy działek i klasoużytków w systemie GEO-INFO V wraz z redakcją treści mapy. 3. Pliki z eksportu w formacie Geo-Info V dla opracowanego obszaru zawierające dane ewidencji gruntów - na nośniku CD, eksport należy wykonać dla każdego obrębu osobno. 4. Skalibrowane zgodnie z formatem Geo-Info V pliki rastrowe w formacie pcx dla map rastrowych (ewidencyjnych i klasyfikacyjnych) - na nośniku CD lub DVD, rastry muszą być wczytywane do Geo-Info przy użyciu polecenia GiRaster. 5. Raporty z kalibracji rastrów. 6. Zestawienie powierzchni działek obliczonych i ewidencyjnych wraz z podaniem uzyskanych odchyłek oraz maksymalnej odchyłki dopuszczalnej wraz ze wskazaniem źródła zaistniałych rozbieżności (również w postaci numerycznej). 7. Dokumentacja obliczeniowa wykonanych prac i protokoły uzgodnień dokonanych w trakcie wykonywania zamówienia. Po zakończeniu prac Wykonawca przekaże do PODGiK operat skompletowany zgodnie z Instrukcją Techniczną O-3. 20
