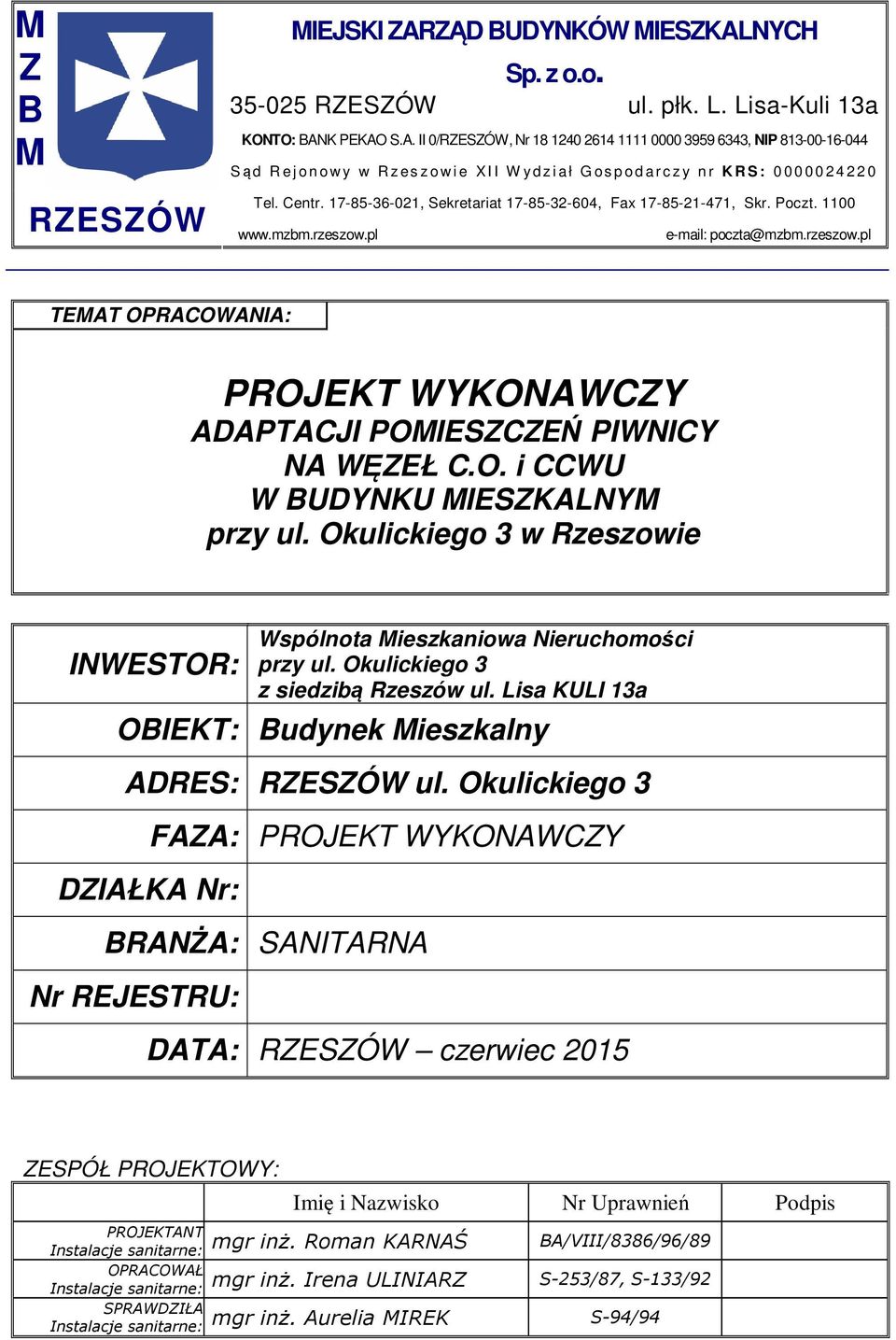

1 M Z B M RZESZÓW MIEJSKI ZARZĄD BUDYNKÓW MIESZKALNYCH Sp. z o.o RZESZÓW ul. płk. L. Lisa-Kuli 13a KONTO: BANK PEKAO S.A. II 0/RZESZÓW, Nr , NIP Sąd R e j o n o w y w R z es z o w i e XI I W y d z i a ł G os p o d a r c z y n r K R S : Tel. Centr , Sekretariat , Fax , Skr. Poczt poczta@mzbm.rzeszow.pl TEMAT OPRACOWANIA: PROJEKT WYKONAWCZY ADAPTACJI POMIESZCZEŃ PIWNICY NA WĘZEŁ C.O. i CCWU W BUDYNKU MIESZKALNYM przy ul. Okulickiego 3 w Rzeszowie INWESTOR: Wspólnota Mieszkaniowa Nieruchomości przy ul. Okulickiego 3 z siedzibą Rzeszów ul. Lisa KULI 13a OBIEKT: Budynek Mieszkalny ADRES: RZESZÓW ul. Okulickiego 3 DZIAŁKA Nr: FAZA: PROJEKT WYKONAWCZY BRANŻA: SANITARNA Nr REJESTRU: DATA: RZESZÓW czerwiec 2015 ZESPÓŁ PROJEKTOWY: PROJEKTANT Instalacje sanitarne: OPRACOWAŁ Instalacje sanitarne: SPRAWDZIŁA Instalacje sanitarne: Imię i Nazwisko Nr Uprawnień Podpis mgr inż. Roman KARNAŚ BA/VIII/8386/96/89 mgr inż. Irena ULINIARZ mgr inż. Aurelia MIREK S-94/94 S-253/87, S-133/92

NYCH Sp. z o.o. 35-025 RZESZÓW ul. płk. L. Lisa-Kuli 13a KONTO: BAN

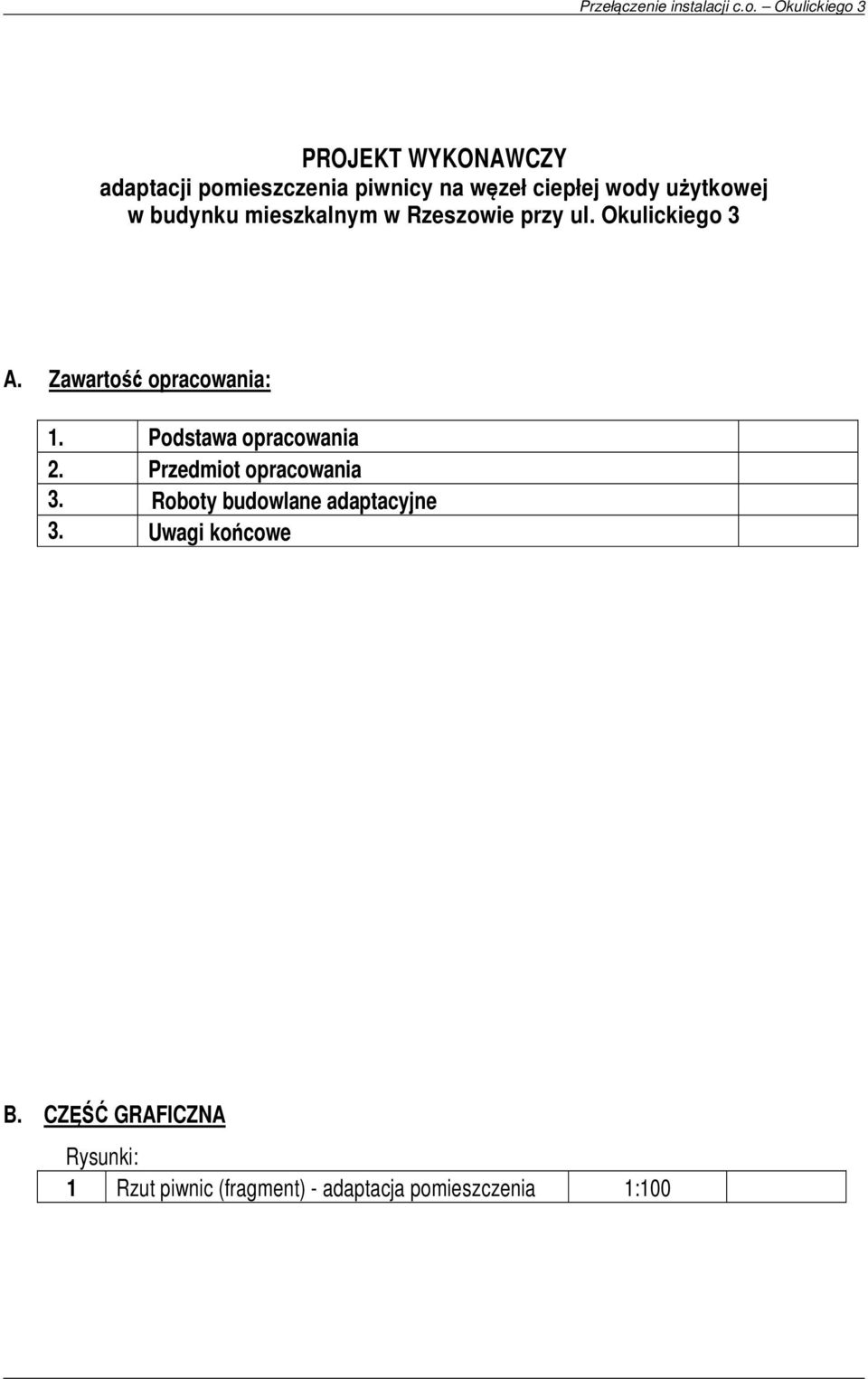

2 Przełączenie instalacji c.o. Okulickiego 3 PROJEKT WYKONAWCZY adaptacji pomieszczenia piwnicy na węzeł ciepłej wody użytkowej w budynku mieszkalnym w Rzeszowie przy ul. Okulickiego 3 A. Zawartość opracowania: 1. Podstawa opracowania 2. Przedmiot opracowania 3. Roboty budowlane adaptacyjne 3. Uwagi końcowe B. CZĘŚĆ GRAFICZNA Rysunki: 1 Rzut piwnic (fragment) - adaptacja pomieszczenia 1:100

w budynku mieszkalnym w Rzeszowie przy ul. Okulickiego 3 A. Zawartość opracowania: 1.

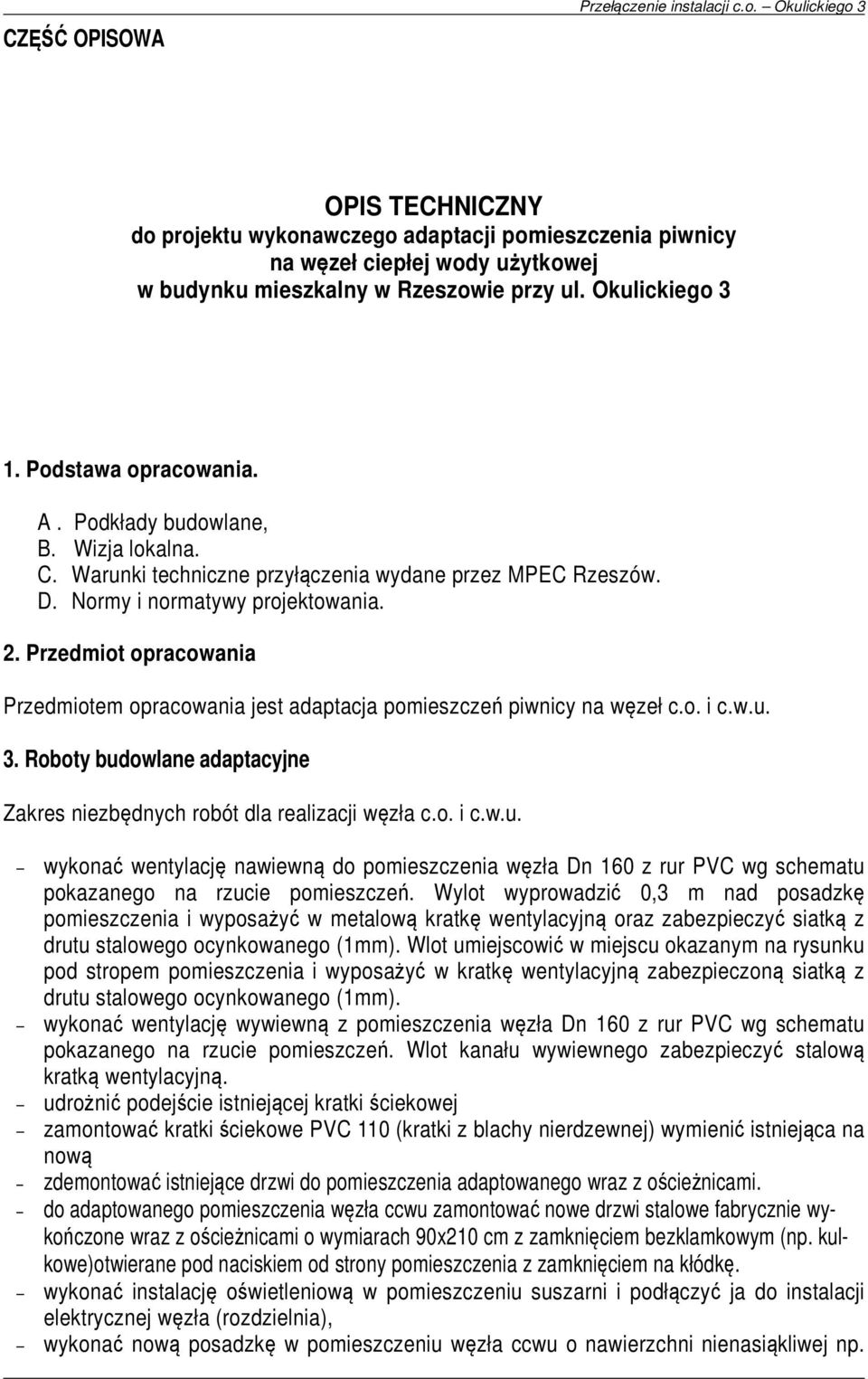

3 CZĘŚĆ OPISOWA Przełączenie instalacji c.o. Okulickiego 3 OPIS TECHNICZNY do projektu wykonawczego adaptacji pomieszczenia piwnicy na węzeł ciepłej wody użytkowej w budynku mieszkalny w Rzeszowie przy ul. Okulickiego 3 1. Podstawa opracowania. A. Podkłady budowlane, B. Wizja lokalna. C. Warunki techniczne przyłączenia wydane przez MPEC Rzeszów. D. Normy i normatywy projektowania. 2. Przedmiot opracowania Przedmiotem opracowania jest adaptacja pomieszczeń piwnicy na węzeł c.o. i c.w.u. 3. Roboty budowlane adaptacyjne Zakres niezbędnych robót dla realizacji węzła c.o. i c.w.u. wykonać wentylację nawiewną do pomieszczenia węzła Dn 160 z rur PVC wg schematu pokazanego na rzucie pomieszczeń. Wylot wyprowadzić 0,3 m nad posadzkę pomieszczenia i wyposażyć w metalową kratkę wentylacyjną oraz zabezpieczyć siatką z drutu stalowego ocynkowanego (1mm). Wlot umiejscowić w miejscu okazanym na rysunku pod stropem pomieszczenia i wyposażyć w kratkę wentylacyjną zabezpieczoną siatką z drutu stalowego ocynkowanego (1mm). wykonać wentylację wywiewną z pomieszczenia węzła Dn 160 z rur PVC wg schematu pokazanego na rzucie pomieszczeń. Wlot kanału wywiewnego zabezpieczyć stalową kratką wentylacyjną. udrożnić podejście istniejącej kratki ściekowej zamontować kratki ściekowe PVC 110 (kratki z blachy nierdzewnej) wymienić istniejąca na nową zdemontować istniejące drzwi do pomieszczenia adaptowanego wraz z ościeżnicami. do adaptowanego pomieszczenia węzła ccwu zamontować nowe drzwi stalowe fabrycznie wykończone wraz z ościeżnicami o wymiarach 90x210 cm z zamknięciem bezklamkowym (np. kulkowe)otwierane pod naciskiem od strony pomieszczenia z zamknięciem na kłódkę. wykonać instalację oświetleniową w pomieszczeniu suszarni i podłączyć ja do instalacji elektrycznej węzła (rozdzielnia), wykonać nową posadzkę w pomieszczeniu węzła ccwu o nawierzchni nienasiąkliwej np.

A. Podkłady budowlane, B. Wizja lokalna. C. Warunki techniczne przyłączenia wydane przez MPEC Rzeszów. D. Normy i normatywy projektowania. 2.

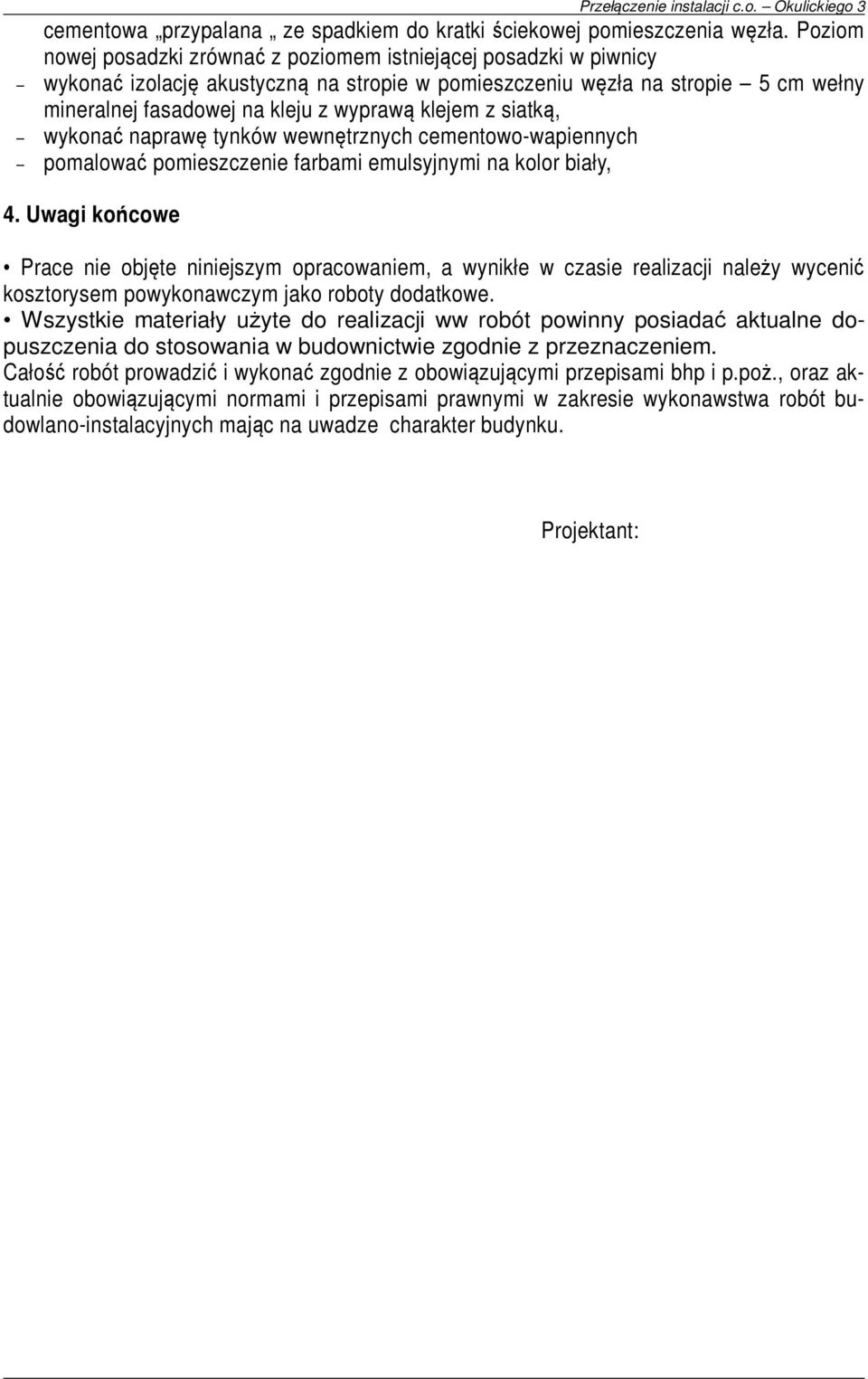

4 Przełączenie instalacji c.o. Okulickiego 3 cementowa przypalana ze spadkiem do kratki ściekowej pomieszczenia węzła. Poziom nowej posadzki zrównać z poziomem istniejącej posadzki w piwnicy wykonać izolację akustyczną na stropie w pomieszczeniu węzła na stropie 5 cm wełny mineralnej fasadowej na kleju z wyprawą klejem z siatką, wykonać naprawę tynków wewnętrznych cementowo-wapiennych pomalować pomieszczenie farbami emulsyjnymi na kolor biały, 4. Uwagi końcowe Prace nie objęte niniejszym opracowaniem, a wynikłe w czasie realizacji należy wycenić kosztorysem powykonawczym jako roboty dodatkowe. Wszystkie materiały użyte do realizacji ww robót powinny posiadać aktualne dopuszczenia do stosowania w budownictwie zgodnie z przeznaczeniem. Całość robót prowadzić i wykonać zgodnie z obowiązującymi przepisami bhp i p.poż., oraz aktualnie obowiązującymi normami i przepisami prawnymi w zakresie wykonawstwa robót budowlano-instalacyjnych mając na uwadze charakter budynku. Projektant:

klejem z siatką, wykonać naprawę tynków wewnętrznych cementowo-wapiennych pomalować pomieszczenie farbami emulsyjnymi na kolor biały, 4.

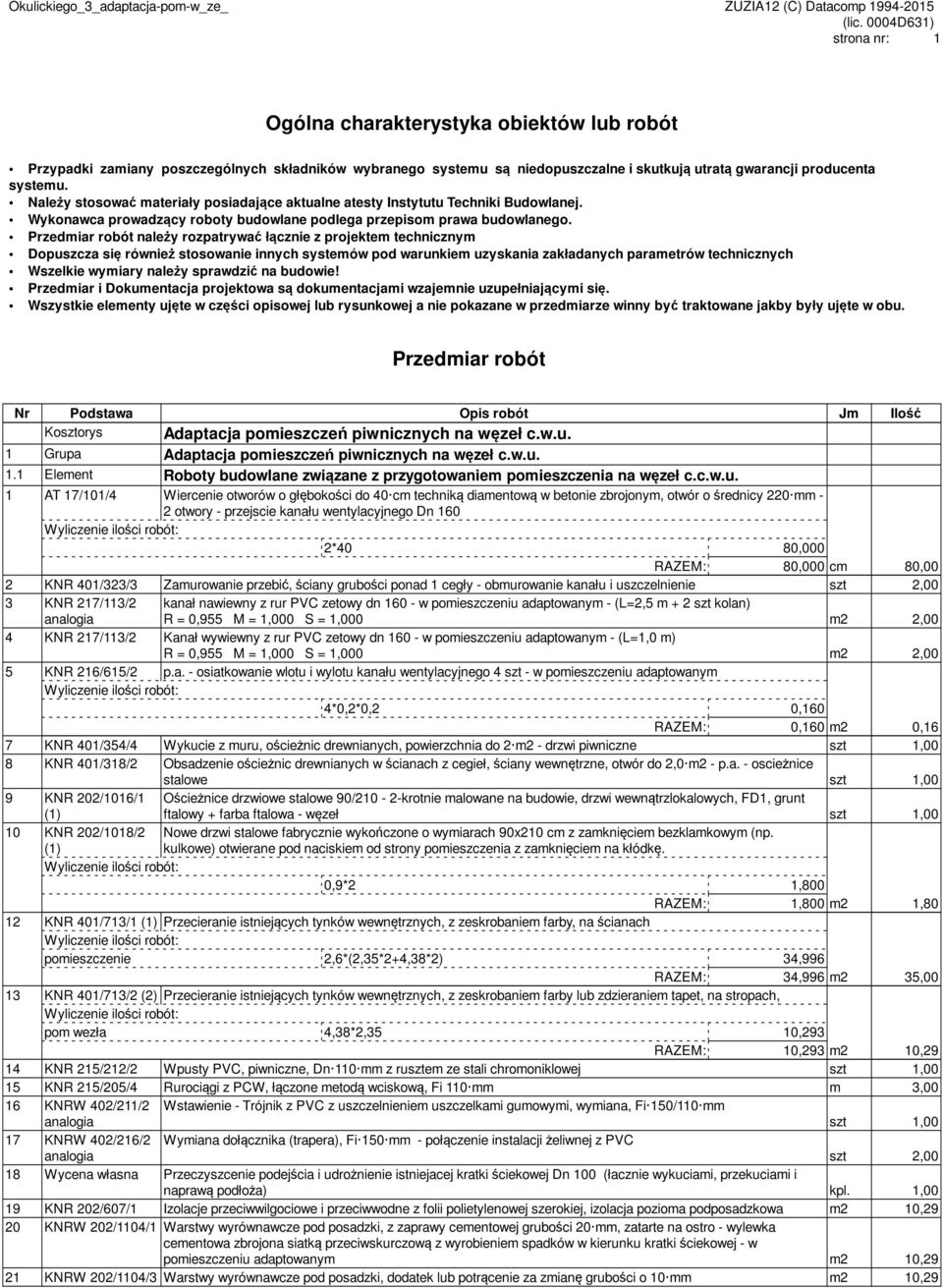

5 <-NR-> <-PODST-> <-OPIS-> <-J EDN-> <-ILOSC-> Okulickiego_3_adaptacja-pom-w_ze_ ZUZIA12 (C) Datacomp (lic. 0004D631) strona nr: 1 Ogólna charakterystyka obiektów lub robót Przypadki zamiany poszczególnych składników wybranego systemu są niedopuszczalne i skutkują utratą gwarancji producenta systemu. Należy stosować materiały posiadające aktualne atesty Instytutu Techniki Budowlanej. Wykonawca prowadzący roboty budowlane podlega przepisom prawa budowlanego. Przedmiar robót należy rozpatrywać łącznie z projektem technicznym Dopuszcza się również stosowanie innych systemów pod warunkiem uzyskania zakładanych parametrów technicznych Wszelkie wymiary należy sprawdzić na budowie! Przedmiar i Dokumentacja projektowa są dokumentacjami wzajemnie uzupełniającymi się. Wszystkie elementy ujęte w części opisowej lub rysunkowej a nie pokazane w przedmiarze winny być traktowane jakby były ujęte w obu. Przedmiar robót Nr Podstawa Opis robót Jm Ilość Kosztorys Adaptacja pomieszczeń piwnicznych na węzeł c.w.u. 1 Grupa Adaptacja pomieszczeń piwnicznych na węzeł c.w.u. 1.1 Element Roboty budowlane związane z przygotowaniem pomieszczenia na węzeł c.c.w.u. 1 AT 17/101/4 Wiercenie otworów o głębokości do 40 cm techniką diamentową w betonie zbrojonym, otwór o średnicy 220 mm - 2 otwory - przejscie kanału wentylacyjnego Dn 160 2*40 80,000 RAZEM: 80,000 cm 80,00 2 KNR 401/323/3 Zamurowanie przebić, ściany grubości ponad 1 cegły - obmurowanie kanału i uszczelnienie szt 2,00 3 KNR 217/113/2 kanał nawiewny z rur PVC zetowy dn w pomieszczeniu adaptowanym - (L=2,5 m + 2 szt kolan) analogia R = 0,955 M = 1,000 S = 1,000 m2 2,00 4 KNR 217/113/2 Kanał wywiewny z rur PVC zetowy dn w pomieszczeniu adaptowanym - (L=1,0 m) R = 0,955 M = 1,000 S = 1,000 m2 2,00 5 KNR 216/615/2 p.a. - osiatkowanie wlotu i wylotu kanału wentylacyjnego 4 szt - w pomieszczeniu adaptowanym 4*0,2*0,2 0,160 RAZEM: 0,160 m2 0,16 7 KNR 401/354/4 Wykucie z muru, ościeżnic drewnianych, powierzchnia do 2 m2 - drzwi piwniczne szt 1,00 8 KNR 401/318/2 Obsadzenie ościeżnic drewnianych w ścianach z cegieł, ściany wewnętrzne, otwór do 2,0 m2 - p.a. - oscieżnice stalowe szt 1,00 9 KNR 202/1016/1 Ościeżnice drzwiowe stalowe 90/210-2-krotnie malowane na budowie, drzwi wewnątrzlokalowych, FD1, grunt (1) ftalowy + farba ftalowa - węzeł szt 1,00 10 KNR 202/1018/2 Nowe drzwi stalowe fabrycznie wykończone o wymiarach 90x210 cm z zamknięciem bezklamkowym (np. (1) kulkowe) otwierane pod naciskiem od strony pomieszczenia z zamknięciem na kłódkę. 0,9*2 1,800 RAZEM: 1,800 m2 1,80 12 KNR 401/713/1 (1) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby, na ścianach pomieszczenie 2,6*(2,35*2+4,38*2) 34,996 RAZEM: 34,996 m2 35,00 13 KNR 401/713/2 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na stropach, pom wezła 4,38*2,35 10,293 RAZEM: 10,293 m2 10,29 14 KNR 215/212/2 Wpusty PVC, piwniczne, Dn 110 mm z rusztem ze stali chromoniklowej szt 1,00 15 KNR 215/205/4 Rurociągi z PCW, łączone metodą wciskową, Fi 110 mm m 3,00 16 KNRW 402/211/2 Wstawienie - Trójnik z PVC z uszczelnieniem uszczelkami gumowymi, wymiana, Fi 150/110 mm analogia szt 1,00 17 KNRW 402/216/2 Wymiana dołącznika (trapera), Fi 150 mm - połączenie instalacji żeliwnej z PVC analogia szt 2,00 18 Wycena własna Przeczyszcenie podejścia i udrożnienie istniejacej kratki ściekowej Dn 100 (łacznie wykuciami, przekuciami i naprawą podłoża) kpl. 1,00 19 KNR 202/607/1 Izolacje przeciwwilgociowe i przeciwwodne z folii polietylenowej szerokiej, izolacja pozioma podposadzkowa m2 10,29 20 KNRW 202/1104/1 Warstwy wyrównawcze pod posadzki, z zaprawy cementowej grubości 20 mm, zatarte na ostro - wylewka cementowa zbrojona siatką przeciwskurczową z wyrobieniem spadków w kierunku kratki ściekowej - w pomieszczeniu adaptowanym m2 10,29 21 KNRW 202/1104/3 Warstwy wyrównawcze pod posadzki, dodatek lub potrącenie za zmianę grubości o 10 mm m2 10,29

Należy stosować materiały posiadające aktualne atesty Instytutu Techniki Budowlanej. Wykonawca prowadzący roboty budowlane podlega przepisom prawa budowlanego.

6 <-NR-> <-PODST-> <-OPIS-> <-J EDN-> <-ILOSC-> Okulickiego_3_adaptacja-pom-w_ze_ ZUZIA12 (C) Datacomp (lic. 0004D631) strona nr: 2 Nr Podstawa Opis robót Jm Ilość 22 KNRW 202/1104/2 Warstwy wyrównawcze pod posadzki, z zaprawy cementowej grubości 20 mm, zatarte na gładko - wylewka cementowa zbrojona siatką przeciwskurczową z wyrobieniem spadków w kierunku kratki ściekowej - w pomieszczeniu adaptowanym m2 10,29 23 KNR 1312/1002/1 Zbrojenie posadzek siatką przeciwskurczową R = 0,955 M = 1,000 S = 1,000 m2 10,29 24 KNR 23/2612/1 Ocieplenie stropów budynków płytami z wełny mineralnej system..., przyklejenie płyt elewacyjnych z wełny mineralnej do stropu styr gr 5 cm - izolacja akustyczna pom węzłów m2 10,29 25 KNR 23/2612/6 Ocieplenie ścian budynków płytami z wełny mineralnej system..., przyklejenie warstwy siatki, strop m2 10,29 26 KNR 401/1204/1 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, sufity wewnętrzne m2 10,29 27 KNR 401/1204/2 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ściany wewnętrzne - pomieszczenia węzła m2 35,00 28 Kalkulacja własna Wykonanie instalacji oświetleniowej w pomieszczeniu węzła, instalację podłączyć do układu rozliczeniowego MPEC - w pomieszczeniu adaptowanym i istniejacym po wykonaniu ocieplenia - rozdzielnia MPEC kpl. 1,00

przeciwskurczową z wyrobieniem spadków w kierunku kratki ściekowej - w pomieszczeniu adaptowanym m2 10,29 23 KNR 1312/1002/1 Zbrojenie posadzek siatką przeciwskurczową R = 0,955 M = 1,000 S = 1,000

7 POMIESZCZENIE WĘZŁA c.o. i ccwu ul. Okulickiego 3 SKALA 1:100 Istniejące rzwi stalowe "90" z zamkiem rolkowym i zamknięcienm na kłódkę Kratka ściekowa Dn 100 istniejąca Wentylacja wywiewna kanał PVC Dn 160 pod stropem Wentylacja nawiewna kanał "Z" PVC Dn 160 sprowadzić nad posadzkę Nazwa firmy Miejski Zarząd Budynków Mieszkalnych Sp. z o.o RZESZÓW, ul. Lisa KULI 13a DZIAŁ PROJEKTOWY Temat rysunku Tytuł rys. Budowa wewn. instalacji ccwu wraz RZUT PIWNIC - FRAGMENT z przeb. wewn. instal. gazu ziemnego Inwestor Wspólnota Mieszkaniowa Nieruchomości Projektant mgr inż Irena ULINIARZ Wykonał mgr inż Roman KARNAŚ Sprawdził mgr inż Aurelia MIREK Nr uprawnień S-253/87,S-133/89 Nr uprawnień BA/VIII/8386/96/89 Nr uprawnień S-94/94 Adres obiektu Podpis Podpis Podpis Rzeszów ul. Okulickiego 3 Skala 1:100 Data czerwiec 2015 Faza Projekt Wykonawczy Nr rys. 1

nawiewna kanał "Z" PVC Dn 160 sprowadzić nad posadzkę Nazwa firmy Miejski Zarząd Budynków Mieszkalnych Sp. z o.o. 35-025 RZESZÓW, ul. Lisa KULI 13a DZIAŁ PROJEKTOWY Temat rysunku Tytuł rys.
