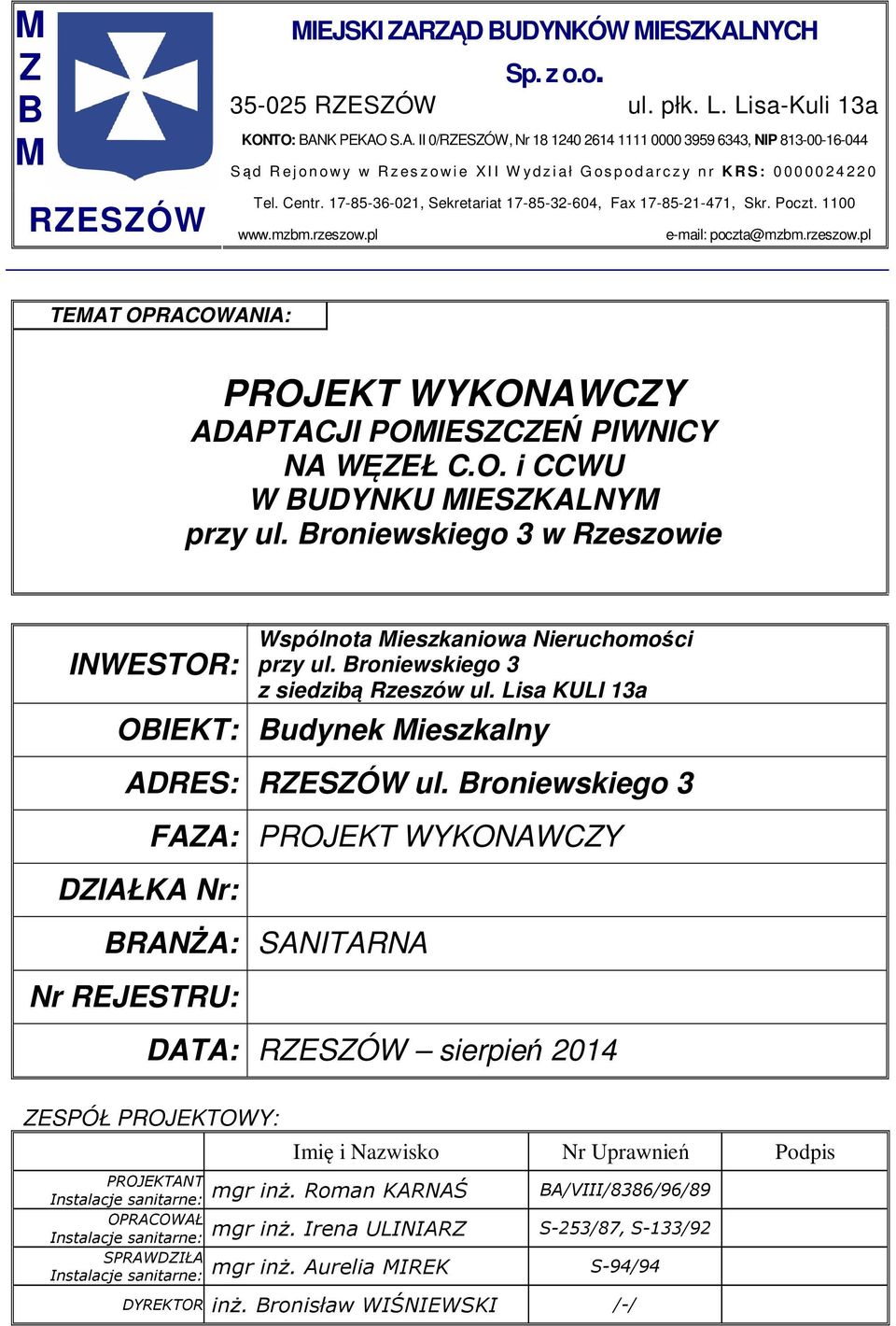

1 M Z B M RZESZÓW MIEJSKI ZARZĄD BUDYNKÓW MIESZKALNYCH Sp. z o.o RZESZÓW ul. płk. L. Lisa-Kuli 13a KONTO: BANK PEKAO S.A. II 0/RZESZÓW, Nr , NIP Sąd R e j o n o w y w R z es z o w i e XI I W y d z i a ł G os p o d a r c z y n r K R S : Tel. Centr , Sekretariat , Fax , Skr. Poczt poczta@mzbm.rzeszow.pl TEMAT OPRACOWANIA: PROJEKT WYKONAWCZY ADAPTACJI POMIESZCZEŃ PIWNICY NA WĘZEŁ C.O. i CCWU W BUDYNKU MIESZKALNYM przy ul. Broniewskiego 3 w Rzeszowie INWESTOR: Wspólnota Mieszkaniowa Nieruchomości przy ul. Broniewskiego 3 z siedzibą Rzeszów ul. Lisa KULI 13a OBIEKT: Budynek Mieszkalny ADRES: RZESZÓW ul. Broniewskiego 3 DZIAŁKA Nr: FAZA: PROJEKT WYKONAWCZY BRANŻA: SANITARNA Nr REJESTRU: DATA: RZESZÓW sierpień 2014 ZESPÓŁ PROJEKTOWY: PROJEKTANT OPRACOWAŁ SPRAWDZIŁA Imię i Nazwisko Nr Uprawnień mgr inż. Roman KARNAŚ BA/VIII/8386/96/89 mgr inż. Irena ULINIARZ mgr inż. Aurelia MIREK S-94/94 S-253/87, S-133/92 DYREKTOR inż. Bronisław WIŚNIEWSKI /-/

NYCH Sp. z o.o. 35-025 RZESZÓW ul. płk. L. Lisa-Kuli 13a KONTO: BAN

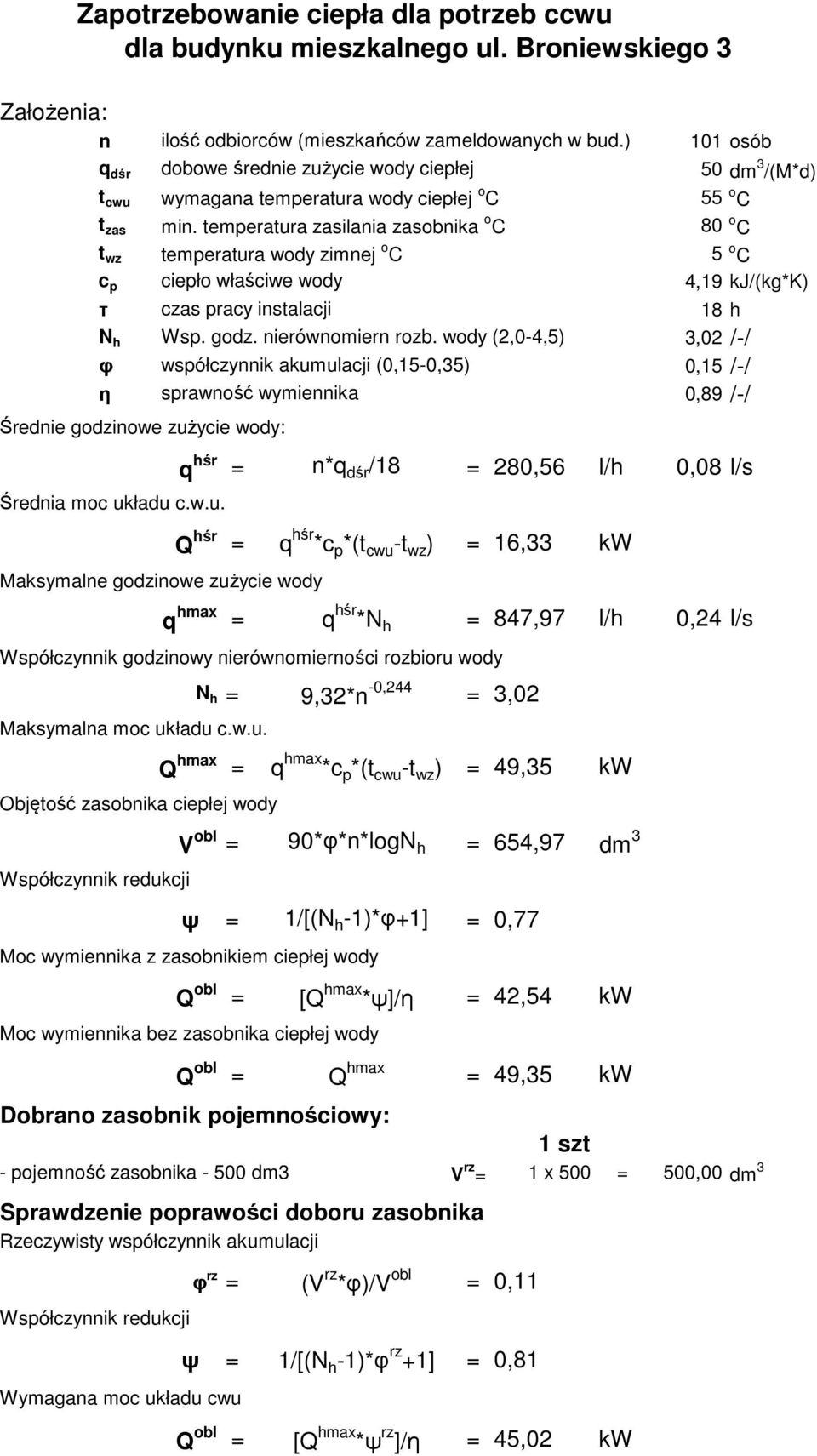

2 Zapotrzebowanie ciepła dla potrzeb ccwu dla budynku mieszkalnego ul. Broniewskiego 3 Założenia: n ilość odbiorców (mieszkańców zameldowanych w bud.) 101 osób q dśr dobowe średnie zużycie wody ciepłej 50 dm 3 /(M*d) t cwu wymagana temperatura wody ciepłej o C 55 o C t zas min. temperatura zasilania zasobnika o C 80 o C t wz temperatura wody zimnej o C 5 o C c p ciepło właściwe wody 4,19 kj/(kg*k) τ czas pracy instalacji 18 h N h Wsp. godz. nierównomiern rozb. wody (2,0-4,5) 3,02 /-/ φ współczynnik akumulacji (0,15-0,35) 0,15 /-/ η sprawność wymiennika 0,89 /-/ Średnie godzinowe zużycie wody: Średnia moc układu c.w.u. Maksymalne godzinowe zużycie wody q hśr = n*q dśr /18 = 280,56 l/h 0,08 l/s Q hśr = q hśr *c p *(t cwu -t wz ) = 16,33 kw q hmax = q hśr *N h = 847,97 l/h 0,24 l/s Współczynnik godzinowy nierównomierności rozbioru wody Maksymalna moc układu c.w.u. Objętość zasobnika ciepłej wody Współczynnik redukcji N h = 9,32*n -0,244 = 3,02 Q hmax = q hmax *c p *(t cwu -t wz ) = 49,35 kw V obl = 90*φ*n*logN h = 654,97 dm 3 ψ = 1/[(N h -1)*φ+1] = 0,77 Moc wymiennika z zasobnikiem ciepłej wody Q obl = [Q hmax *ψ]/η = 42,54 kw Moc wymiennika bez zasobnika ciepłej wody Q obl = Q hmax = 49,35 kw Dobrano zasobnik pojemnościowy: 1 szt - pojemność zasobnika dm3 V rz = 1 x 500 = 500,00 dm 3 Sprawdzenie poprawości doboru zasobnika Rzeczywisty współczynnik akumulacji Współczynnik redukcji Wymagana moc układu cwu φ rz = (V rz *φ)/v obl = 0,11 ψ = 1/[(N h -1)*φ rz +1] = 0,81 Q obl = [Q hmax *ψ rz ]/η = 45,02 kw

temperatura zasilania zasobnika o C 80 o C t wz temperatura wody zimnej o C 5 o C c p ciepło właściwe wody 4,19 kj/(kg*k) τ czas pracy instalacji 18 h N h Wsp. godz. nierównomiern rozb.

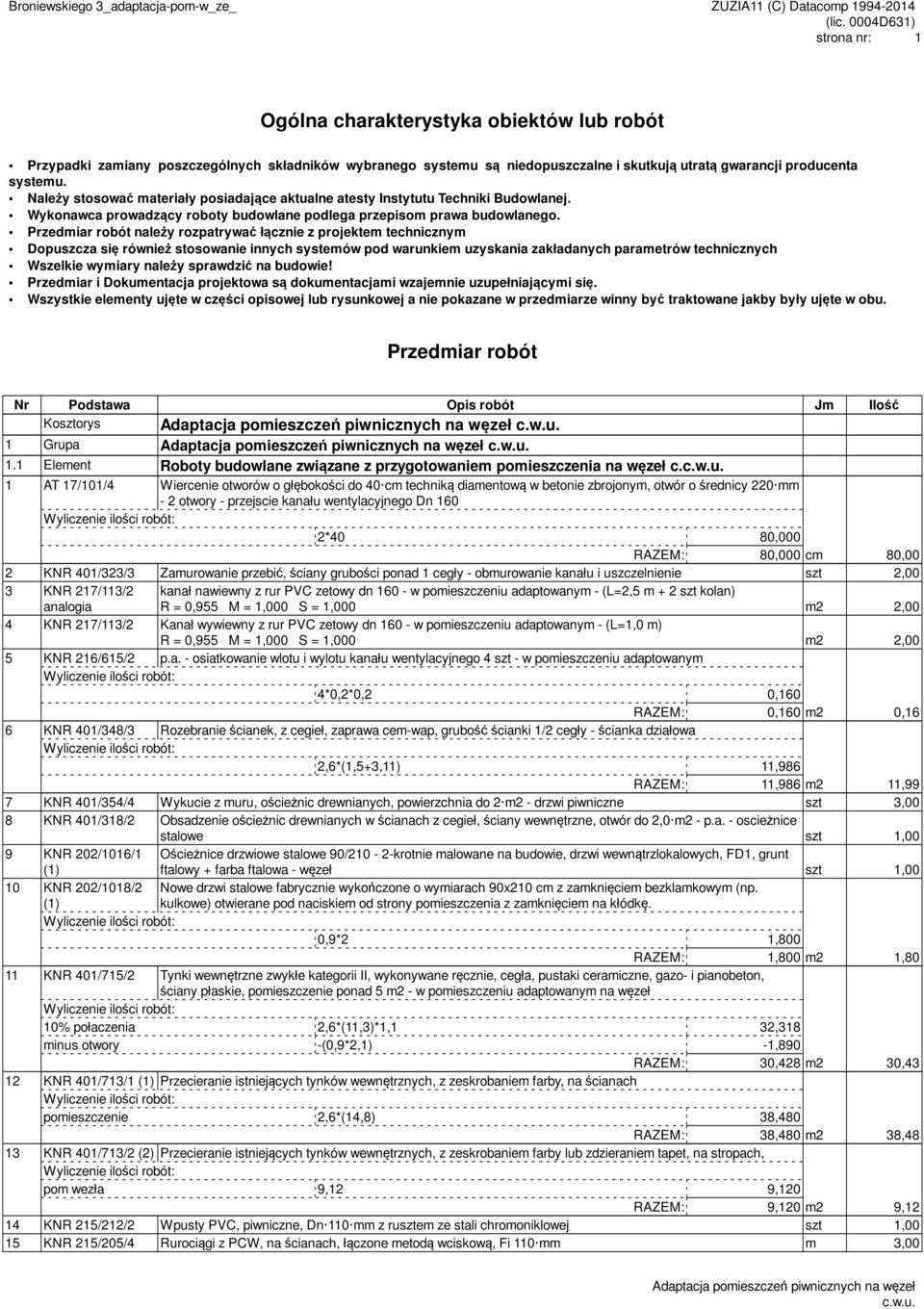

3 <-NR-> <-PODST-> <-OPIS-> <-J EDN-> <-ILOSC-> Broniewskiego 3_adaptacja-pom-w_ze_ ZUZIA11 (C) Datacomp (lic. 0004D631) strona nr: 1 Ogólna charakterystyka obiektów lub robót Przypadki zamiany poszczególnych składników wybranego systemu są niedopuszczalne i skutkują utratą gwarancji producenta systemu. Należy stosować materiały posiadające aktualne atesty Instytutu Techniki Budowlanej. Wykonawca prowadzący roboty budowlane podlega przepisom prawa budowlanego. Przedmiar robót należy rozpatrywać łącznie z projektem technicznym Dopuszcza się również stosowanie innych systemów pod warunkiem uzyskania zakładanych parametrów technicznych Wszelkie wymiary należy sprawdzić na budowie! Przedmiar i Dokumentacja projektowa są dokumentacjami wzajemnie uzupełniającymi się. Wszystkie elementy ujęte w części opisowej lub rysunkowej a nie pokazane w przedmiarze winny być traktowane jakby były ujęte w obu. Przedmiar robót Nr Podstawa Opis robót Jm Ilość Kosztorys Adaptacja pomieszczeń piwnicznych na węzeł c.w.u. 1 Grupa Adaptacja pomieszczeń piwnicznych na węzeł c.w.u. 1.1 Element Roboty budowlane związane z przygotowaniem pomieszczenia na węzeł c.c.w.u. 1 AT 17/101/4 Wiercenie otworów o głębokości do 40 cm techniką diamentową w betonie zbrojonym, otwór o średnicy 220 mm - 2 otwory - przejscie kanału wentylacyjnego Dn 160 2*40 80,000 RAZEM: 80,000 cm 80,00 2 KNR 401/323/3 Zamurowanie przebić, ściany grubości ponad 1 cegły - obmurowanie kanału i uszczelnienie szt 2,00 3 KNR 217/113/2 kanał nawiewny z rur PVC zetowy dn w pomieszczeniu adaptowanym - (L=2,5 m + 2 szt kolan) R = 0,955 M = 1,000 S = 1,000 m2 2,00 4 KNR 217/113/2 Kanał wywiewny z rur PVC zetowy dn w pomieszczeniu adaptowanym - (L=1,0 m) R = 0,955 M = 1,000 S = 1,000 m2 2,00 5 KNR 216/615/2 p.a. - osiatkowanie wlotu i wylotu kanału wentylacyjnego 4 szt - w pomieszczeniu adaptowanym 4*0,2*0,2 0,160 RAZEM: 0,160 m2 0,16 6 KNR 401/348/3 Rozebranie ścianek, z cegieł, zaprawa cem-wap, grubość ścianki 1/2 cegły - ścianka działowa 2,6*(1,5+3,11) 11,986 RAZEM: 11,986 m2 11,99 7 KNR 401/354/4 Wykucie z muru, ościeżnic drewnianych, powierzchnia do 2 m2 - drzwi piwniczne szt 3,00 8 KNR 401/318/2 Obsadzenie ościeżnic drewnianych w ścianach z cegieł, ściany wewnętrzne, otwór do 2,0 m2 - p.a. - oscieżnice stalowe szt 1,00 9 KNR 202/1016/1 Ościeżnice drzwiowe stalowe 90/210-2-krotnie malowane na budowie, drzwi wewnątrzlokalowych, FD1, grunt (1) ftalowy + farba ftalowa - węzeł szt 1,00 10 KNR 202/1018/2 Nowe drzwi stalowe fabrycznie wykończone o wymiarach 90x210 cm z zamknięciem bezklamkowym (np. (1) kulkowe) otwierane pod naciskiem od strony pomieszczenia z zamknięciem na kłódkę. 0,9*2 1,800 RAZEM: 1,800 m2 1,80 11 KNR 401/715/2 Tynki wewnętrzne zwykłe kategorii II, wykonywane ręcznie, cegła, pustaki ceramiczne, gazo- i pianobeton, ściany płaskie, pomieszczenie ponad 5 m2 - w pomieszczeniu adaptowanym na węzeł 10% połaczenia 2,6*(11,3)*1,1 32,318 minus otwory -(0,9*2,1) -1,890 RAZEM: 30,428 m2 30,43 12 KNR 401/713/1 (1) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby, na ścianach pomieszczenie 2,6*(14,8) 38,480 RAZEM: 38,480 m2 38,48 13 KNR 401/713/2 (2) Przecieranie istniejących tynków wewnętrznych, z zeskrobaniem farby lub zdzieraniem tapet, na stropach, pom wezła 9,12 9,120 RAZEM: 9,120 m2 9,12 14 KNR 215/212/2 Wpusty PVC, piwniczne, Dn 110 mm z rusztem ze stali chromoniklowej szt 1,00 15 KNR 215/205/4 Rurociągi z PCW, na ścianach, łączone metodą wciskową, Fi 110 mm m 3,00 Adaptacja pomieszczeń piwnicznych na węzeł c.w.u.

Należy stosować materiały posiadające aktualne atesty Instytutu Techniki Budowlanej. Wykonawca prowadzący roboty budowlane podlega przepisom prawa budowlanego.

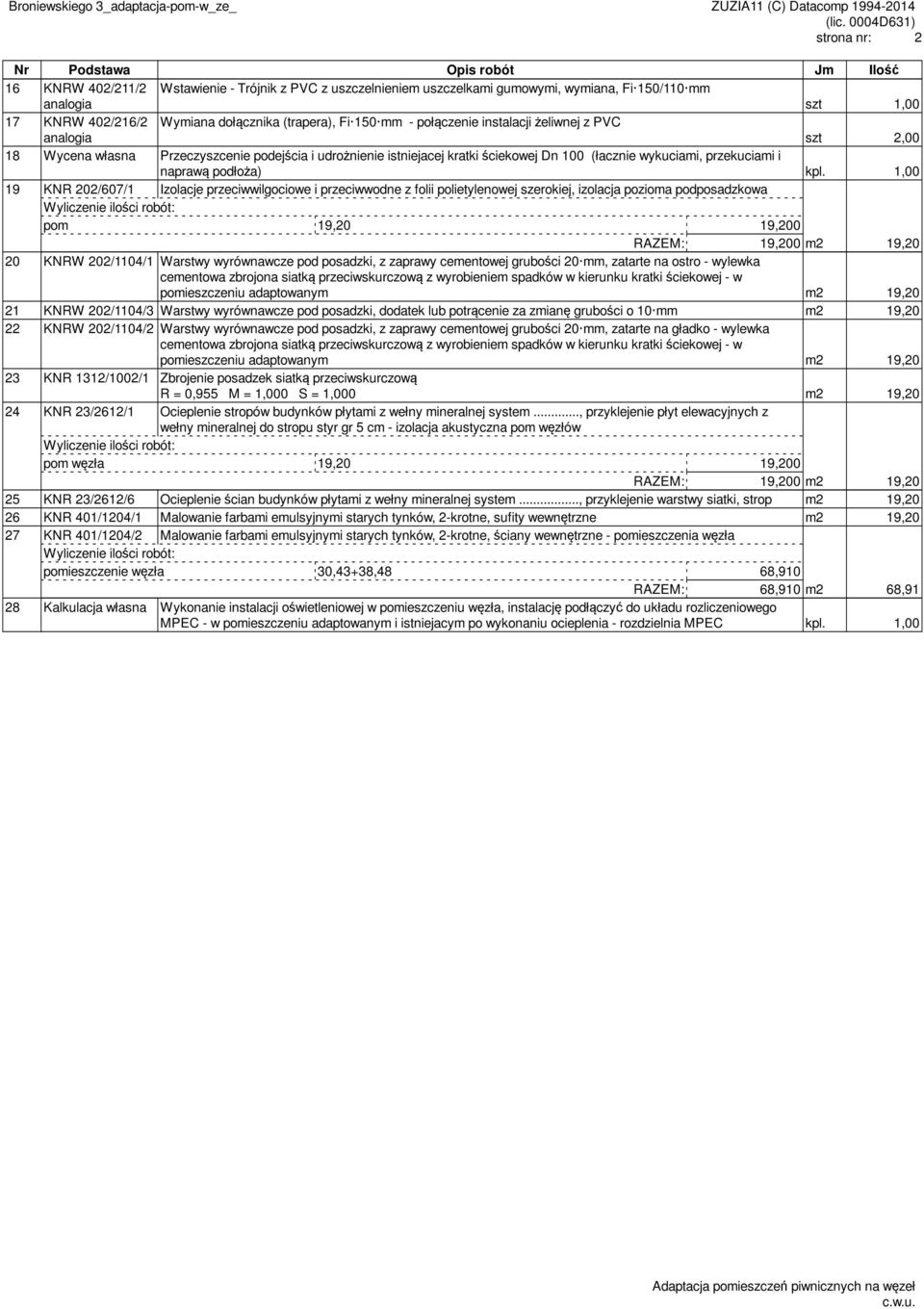

4 <-NR-> <-PODST-> <-OPIS-> <-J EDN-> <-ILOSC-> Broniewskiego 3_adaptacja-pom-w_ze_ ZUZIA11 (C) Datacomp (lic. 0004D631) strona nr: 2 Nr Podstawa Opis robót Jm Ilość 16 KNRW 402/211/2 Wstawienie - Trójnik z PVC z uszczelnieniem uszczelkami gumowymi, wymiana, Fi 150/110 mm szt 1,00 17 KNRW 402/216/2 Wymiana dołącznika (trapera), Fi 150 mm - połączenie instalacji żeliwnej z PVC szt 2,00 18 Wycena własna Przeczyszcenie podejścia i udrożnienie istniejacej kratki ściekowej Dn 100 (łacznie wykuciami, przekuciami i naprawą podłoża) kpl. 1,00 19 KNR 202/607/1 Izolacje przeciwwilgociowe i przeciwwodne z folii polietylenowej szerokiej, izolacja pozioma podposadzkowa pom 19,20 19,200 RAZEM: 19,200 m2 19,20 20 KNRW 202/1104/1 Warstwy wyrównawcze pod posadzki, z zaprawy cementowej grubości 20 mm, zatarte na ostro - wylewka cementowa zbrojona siatką przeciwskurczową z wyrobieniem spadków w kierunku kratki ściekowej - w pomieszczeniu adaptowanym m2 19,20 21 KNRW 202/1104/3 Warstwy wyrównawcze pod posadzki, dodatek lub potrącenie za zmianę grubości o 10 mm m2 19,20 22 KNRW 202/1104/2 Warstwy wyrównawcze pod posadzki, z zaprawy cementowej grubości 20 mm, zatarte na gładko - wylewka cementowa zbrojona siatką przeciwskurczową z wyrobieniem spadków w kierunku kratki ściekowej - w pomieszczeniu adaptowanym m2 19,20 23 KNR 1312/1002/1 Zbrojenie posadzek siatką przeciwskurczową R = 0,955 M = 1,000 S = 1,000 m2 19,20 24 KNR 23/2612/1 Ocieplenie stropów budynków płytami z wełny mineralnej system..., przyklejenie płyt elewacyjnych z wełny mineralnej do stropu styr gr 5 cm - izolacja akustyczna pom węzłów pom węzła 19,20 19,200 RAZEM: 19,200 m2 19,20 25 KNR 23/2612/6 Ocieplenie ścian budynków płytami z wełny mineralnej system..., przyklejenie warstwy siatki, strop m2 19,20 26 KNR 401/1204/1 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, sufity wewnętrzne m2 19,20 27 KNR 401/1204/2 Malowanie farbami emulsyjnymi starych tynków, 2-krotne, ściany wewnętrzne - pomieszczenia węzła pomieszczenie węzła 30,43+38,48 68,910 RAZEM: 68,910 m2 68,91 28 Kalkulacja własna Wykonanie instalacji oświetleniowej w pomieszczeniu węzła, instalację podłączyć do układu rozliczeniowego MPEC - w pomieszczeniu adaptowanym i istniejacym po wykonaniu ocieplenia - rozdzielnia MPEC kpl. 1,00 Adaptacja pomieszczeń piwnicznych na węzeł c.w.u.

dołącznika (trapera), Fi 150 mm - połączenie instalacji żeliwnej z PVC szt 2,00 18 Wycena własna Przeczyszcenie podejścia i udrożnienie istniejacej kratki ściekowej Dn 100 (łacznie wykuciami,

5 RZUT PIWNIC ul. Broniewskiego 3 SKALA 1:100 Pomieszczenie węzła Wentylacja wywiewna kanał PVC Dn 160 pod stropem Wentylacja nawiewna kanał "Z" PVC Dn 160 Kratka ściekowa Dn 100 istniejąca wymienić na nową PVC 110 Ścianki działowe wyburzyć PVC 110 Kratka ściekowa Dn 100 podłączyć do instalacji ks budynku Drzwi stalowe "90" z zamkiem rolkowym i zamknięcienm na kłódkę Nazwa firmy Miejski Zarząd Budynków Mieszkalnych Sp. z o.o RZESZÓW, ul. Lisa KULI 13a DZIAŁ PROJEKTOWY Temat rysunku Budowa wewnetrznej instalacji ciepłej wodu uzytkowej Inwestor Wspólnota Mieszkaniowa Nieruchomości Projektant mgr inż Irena ULINIARZ Wykonał mgr inż Roman KARNAŚ Sprawdził mgr inż Aurelia MIREK S-253/87,S-133/89 BA/VIII/8386/96/89 S-94/94 RZUT PIWNIC-FRAGMENT POM. WĘZŁA CCWU Rzeszów ul. Broniewskiego 3 Tytuł rys. Adres obiektu Skala 1:100 Data sierpień 2014 Faza Projekt Budowlany Nr rys. 1

Ścianki działowe wyburzyć PVC 110 Kratka ściekowa Dn 100 podłączyć do instalacji ks budynku Drzwi stalowe "90" z zamkiem rolkowym i zamknięcienm na kłódkę Nazwa firmy Miejski Zarząd Budynków
