TP-Link TL-MR reanimacja

Wielkość: px

Rozpocząć pokaz od strony:

Download "TP-Link TL-MR3420 - reanimacja"

Jolanta Leśniak
8 lat temu
Przeglądów:

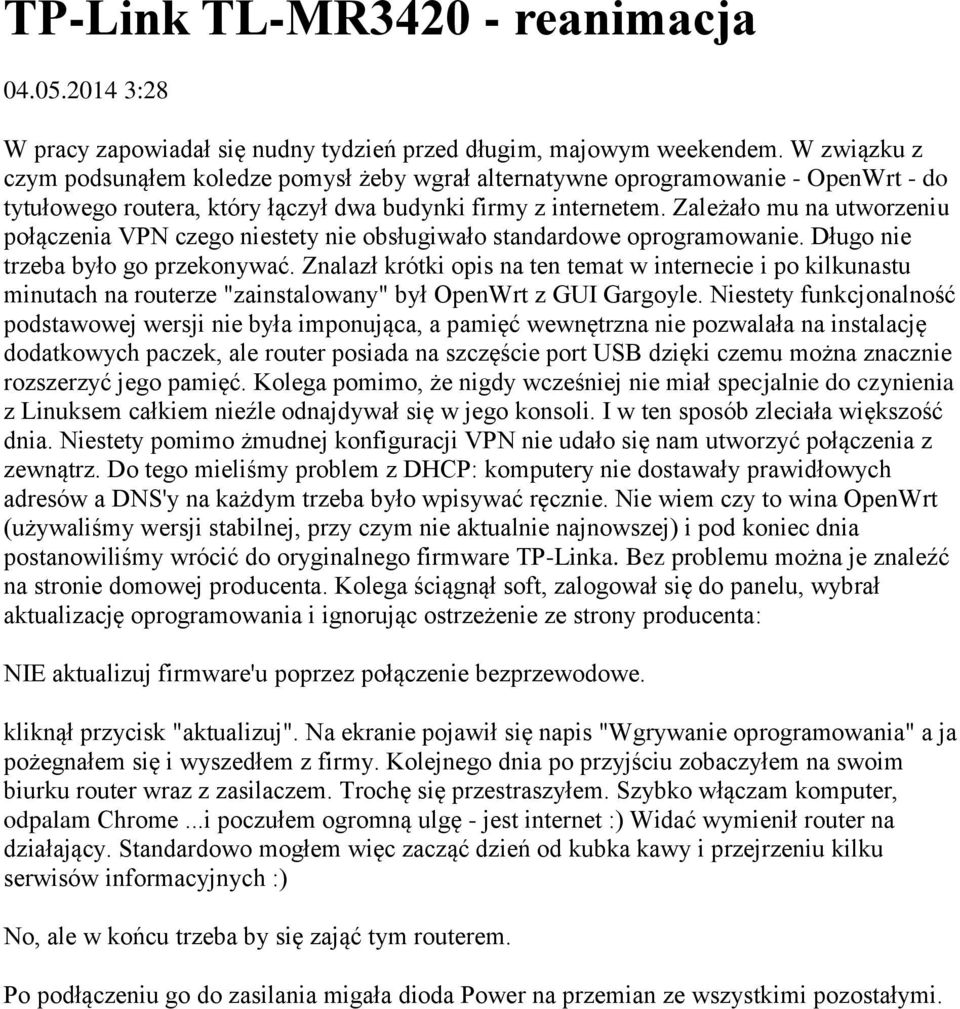

1 TP-Link TL-MR reanimacja :28 W pracy zapowiadał się nudny tydzień przed długim, majowym weekendem. W związku z czym podsunąłem koledze pomysł żeby wgrał alternatywne oprogramowanie - OpenWrt - do tytułowego routera, który łączył dwa budynki firmy z internetem. Zależało mu na utworzeniu połączenia VPN czego niestety nie obsługiwało standardowe oprogramowanie. Długo nie trzeba było go przekonywać. Znalazł krótki opis na ten temat w internecie i po kilkunastu minutach na routerze "zainstalowany" był OpenWrt z GUI Gargoyle. Niestety funkcjonalność podstawowej wersji nie była imponująca, a pamięć wewnętrzna nie pozwalała na instalację dodatkowych paczek, ale router posiada na szczęście port USB dzięki czemu można znacznie rozszerzyć jego pamięć. Kolega pomimo, że nigdy wcześniej nie miał specjalnie do czynienia z Linuksem całkiem nieźle odnajdywał się w jego konsoli. I w ten sposób zleciała większość dnia. Niestety pomimo żmudnej konfiguracji VPN nie udało się nam utworzyć połączenia z zewnątrz. Do tego mieliśmy problem z DHCP: komputery nie dostawały prawidłowych adresów a DNS'y na każdym trzeba było wpisywać ręcznie. Nie wiem czy to wina OpenWrt (używaliśmy wersji stabilnej, przy czym nie aktualnie najnowszej) i pod koniec dnia postanowiliśmy wrócić do oryginalnego firmware TP-Linka. Bez problemu można je znaleźć na stronie domowej producenta. Kolega ściągnął soft, zalogował się do panelu, wybrał aktualizację oprogramowania i ignorując ostrzeżenie ze strony producenta: NIE aktualizuj firmware'u poprzez połączenie bezprzewodowe. kliknął przycisk "aktualizuj". Na ekranie pojawił się napis "Wgrywanie oprogramowania" a ja pożegnałem się i wyszedłem z firmy. Kolejnego dnia po przyjściu zobaczyłem na swoim biurku router wraz z zasilaczem. Trochę się przestraszyłem. Szybko włączam komputer, odpalam Chrome...i poczułem ogromną ulgę - jest internet :) Widać wymienił router na działający. Standardowo mogłem więc zacząć dzień od kubka kawy i przejrzeniu kilku serwisów informacyjnych :) No, ale w końcu trzeba by się zająć tym routerem. Po podłączeniu go do zasilania migała dioda Power na przemian ze wszystkimi pozostałymi.

Zależało mu na utworzeniu połączenia VPN czego niestety nie obsługiwało standardowe oprogramowanie. Długo nie trzeba było go przekonywać.

2 Szybka lektura internetowych forów pokazała, że wcale nie jest tak źle - procedura wgrywania oprogramowania nie udała się, ale można to łatwo naprawić instalując soft przez bootloader. Potrzebny jest do tego konwerter USB-RS232 taki jak np. PL-2303, MCP2200, FT232 czy TUSB3410 lub jeśli komputer, z którego korzystamy posiada port COM można również użyć popularnego układu konwertującego napięcie - MAX232. Najtrudniejszą rzeczą było dostanie się do wyprowadzeń portów serial, które znajdują się w śrdoku. W poprzednich wersjach routerów TP-Link'a do zdjęcia obudowy wystarczyło wykręcenie kilku śrubek. Tutaj jest dodatkowo 6 zaczepów, z którymi miałem o wiele większy problem (4 pod nóżkami, 2 z przodu obudowy). Ostatecznie udało się a router nie doznał większych strat ;) Podłączyłem więc "terminal" zgodnie z opisem wyprowadzeń (na zdjęciu widoczny również PL-2303) 1 TX 2 RX 3 GND za pomocą kabelka FTDI 232 i mogłem przejść do dalszych czynności.

PL-2303, MCP2200, FT232 czy TUSB3410 lub jeśli komputer, z którego korzystamy posiada port COM można również użyć popularnego układu konwertującego napięcie - MAX232.

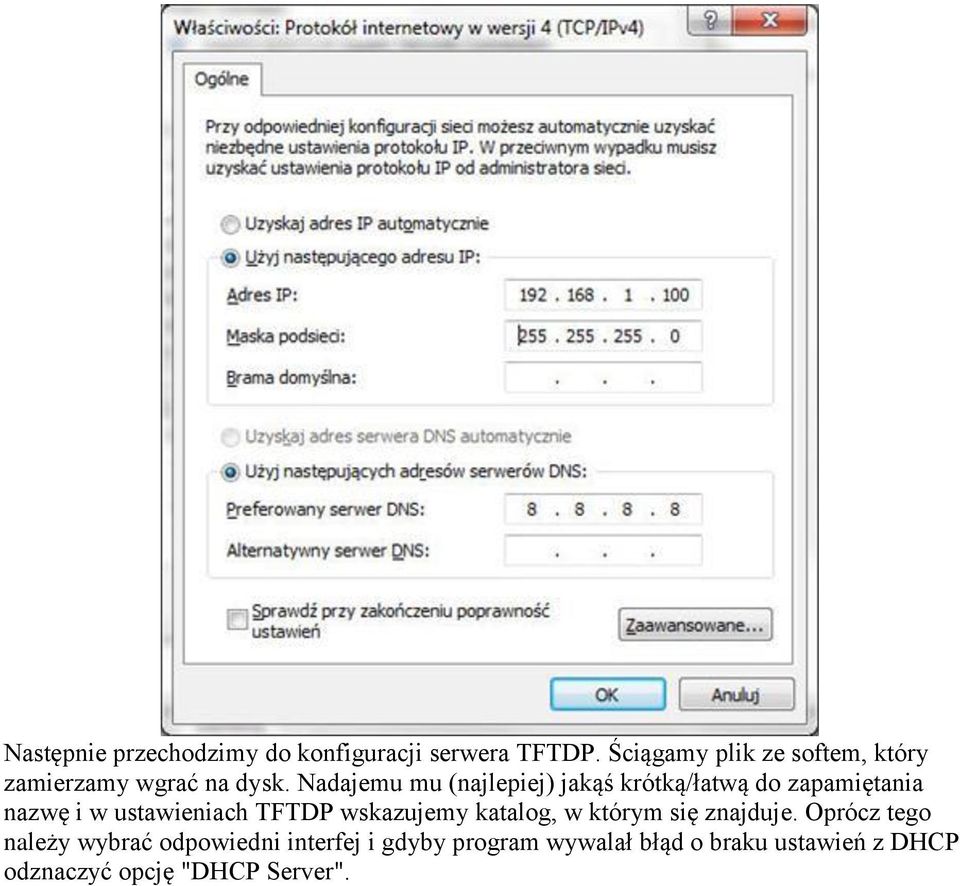

3 W pierwszej kolejności zaopatrzyłem się w serwer TFTPD32. Oprócz tego potrzebny będzie jakiś program terminalowy np PuTTy. Na co dzień korzystam z programu napisanego przez siebie, ale polecam Bray's Terminal. Wystarczy ustawić prędkość (Baud rate) na , data bits na 8, wybrać odpowiedni numer portu i wybrać połącz. Następnie dla karty sieciowej ustawiamy stały adres: i odpowiednią maskę podsieci.

Na co dzień korzystam z programu napisanego przez siebie, ale polecam Bray's Terminal.

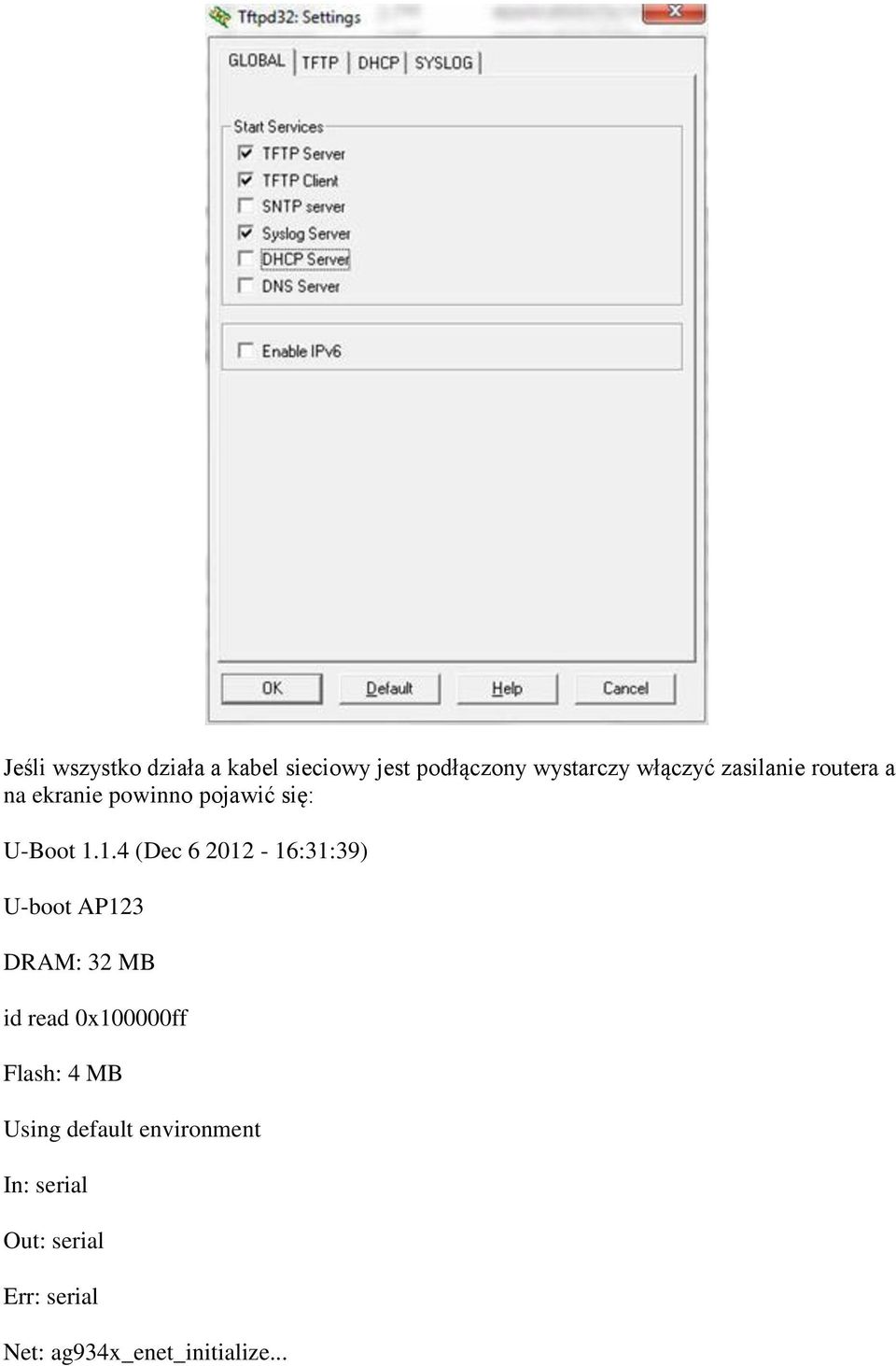

4 Następnie przechodzimy do konfiguracji serwera TFTDP. Ściągamy plik ze softem, który zamierzamy wgrać na dysk. Nadajemu mu (najlepiej) jakąś krótką/łatwą do zapamiętania nazwę i w ustawieniach TFTDP wskazujemy katalog, w którym się znajduje. Oprócz tego należy wybrać odpowiedni interfej i gdyby program wywalał błąd o braku ustawień z DHCP odznaczyć opcję "DHCP Server".

Nadajemu mu (najlepiej) jakąś krótką/łatwą do zapamiętania nazwę i w ustawieniach TFTDP

5 Jeśli wszystko działa a kabel sieciowy jest podłączony wystarczy włączyć zasilanie routera a na ekranie powinno pojawić się: U-Boot (Dec :31:39) U-boot AP123 DRAM: 32 MB id read 0x100000ff Flash: 4 MB Using default environment In: serial Out: serial Err: serial Net: ag934x_enet_initialize...

1.4 (Dec 6 2012-16:31:39) U-boot AP123 DRAM: 32 MB id read 0x100000ff Flash:

6 wasp reset mask:c03300 WASP ----> S27 PHY file: ag934x.c,line: 179==: set LAN&WAN SWAP. --debug by HouXB GMAC: cfg1 0x5 cfg2 0x7114 eth0: ba:be:fa:ce:08:41 s27 reg init athrs27_phy_setup ATHR_PHY_CONTROL 4: 0x1000 athrs27_phy_setup ATHR_PHY_SPEC_STAUS 4: 0x10 eth0 up WASP ----> S27 PHY file: ag934x.c,line: 179==: set LAN&WAN SWAP. --debug by HouXB GMAC: cfg1 0xf cfg2 0x7214 eth1: ba:be:fa:ce:08:41 s27 reg init lan ATHRS27: resetting s27 ATHRS27: s27 reset done athrs27_phy_setup ATHR_PHY_CONTROL 0: 0x1000 athrs27_phy_setup ATHR_PHY_SPEC_STAUS 0: 0x10 athrs27_phy_setup ATHR_PHY_CONTROL 1: 0x1000 athrs27_phy_setup ATHR_PHY_SPEC_STAUS 1: 0x10 athrs27_phy_setup ATHR_PHY_CONTROL 2: 0x1000 athrs27_phy_setup ATHR_PHY_SPEC_STAUS 2: 0x10 athrs27_phy_setup ATHR_PHY_CONTROL 3: 0x1000 athrs27_phy_setup ATHR_PHY_SPEC_STAUS 3: 0x10 eth1 up

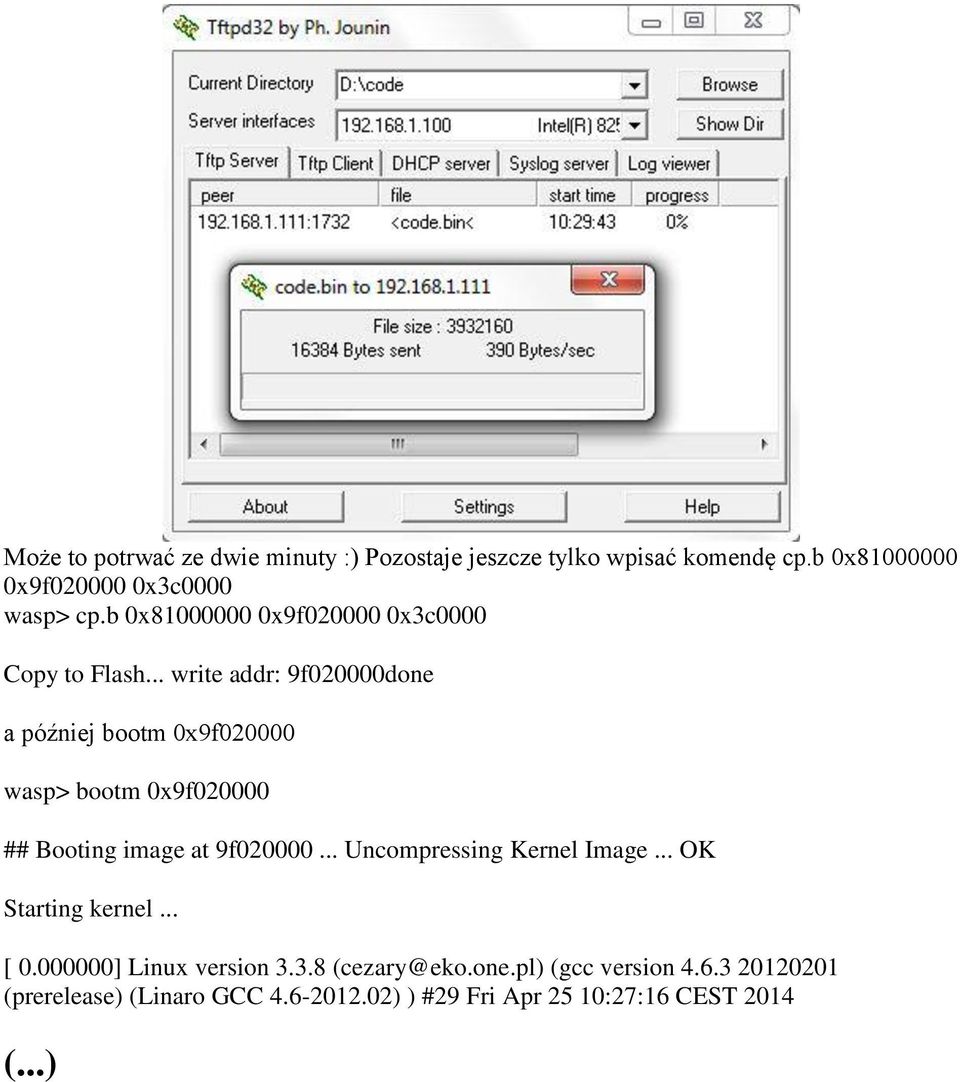

7 eth0, eth1 Autobooting in 1 seconds Należy wtedy szybko wpisać polecenie tpl. Jeśli nie uda się za pierwszym razem nic się nie stało. Jeśli zrobimy to w odpowiednim czasie na ekranie pojawi się znak zachęty: wasp> Wpisujemy erase 0x9f x3c0000 wasp> erase 0x9f x3c0000 First 0x2 last 0x3d sector size 0x Erased 60 sectors Następnie tftpboot 0x code.bin (lub zamiast code.bin nazwa jaką nadaliśmy ściągniętemu oprogramowaniu) wasp> tftpboot 0x gargoyle.bin enet1 port1 up dup 1 speed 1000 Using eth1 device TFTP from server ; our IP address is Filename 'gargoyle.bin'. Load address: 0x Loading: ######################################################donebytes transferred = (3c0000 hex) W tym momencie w serwerze TFTDP pojawi się małe okienko symbolizujące postęp transferu.

60 sectors Następnie tftpboot 0x81000000 code.bin (lub zamiast code.bin nazwa jaką nadaliśmy ściągniętemu oprogramowaniu) wasp> tftpboot 0x81000000 gargoyle.

8 Może to potrwać ze dwie minuty :) Pozostaje jeszcze tylko wpisać komendę cp.b 0x x9f x3c0000 wasp> cp.b 0x x9f x3c0000 Copy to Flash... write addr: 9f020000done a później bootm 0x9f wasp> bootm 0x9f ## Booting image at 9f Uncompressing Kernel Image... OK Starting kernel... [ ] Linux version (cezary@eko.one.pl) (gcc version (prerelease) (Linaro GCC ) ) #29 Fri Apr 25 10:27:16 CEST 2014 (...)

.. write addr: 9f020000done a później bootm 0x9f020000 wasp> bootm 0x9f020000 ## Booting image at 9f020000.
