MONDOLFO FERRO TRIMAX Urządzenie do geometrii 3D

Transkrypt

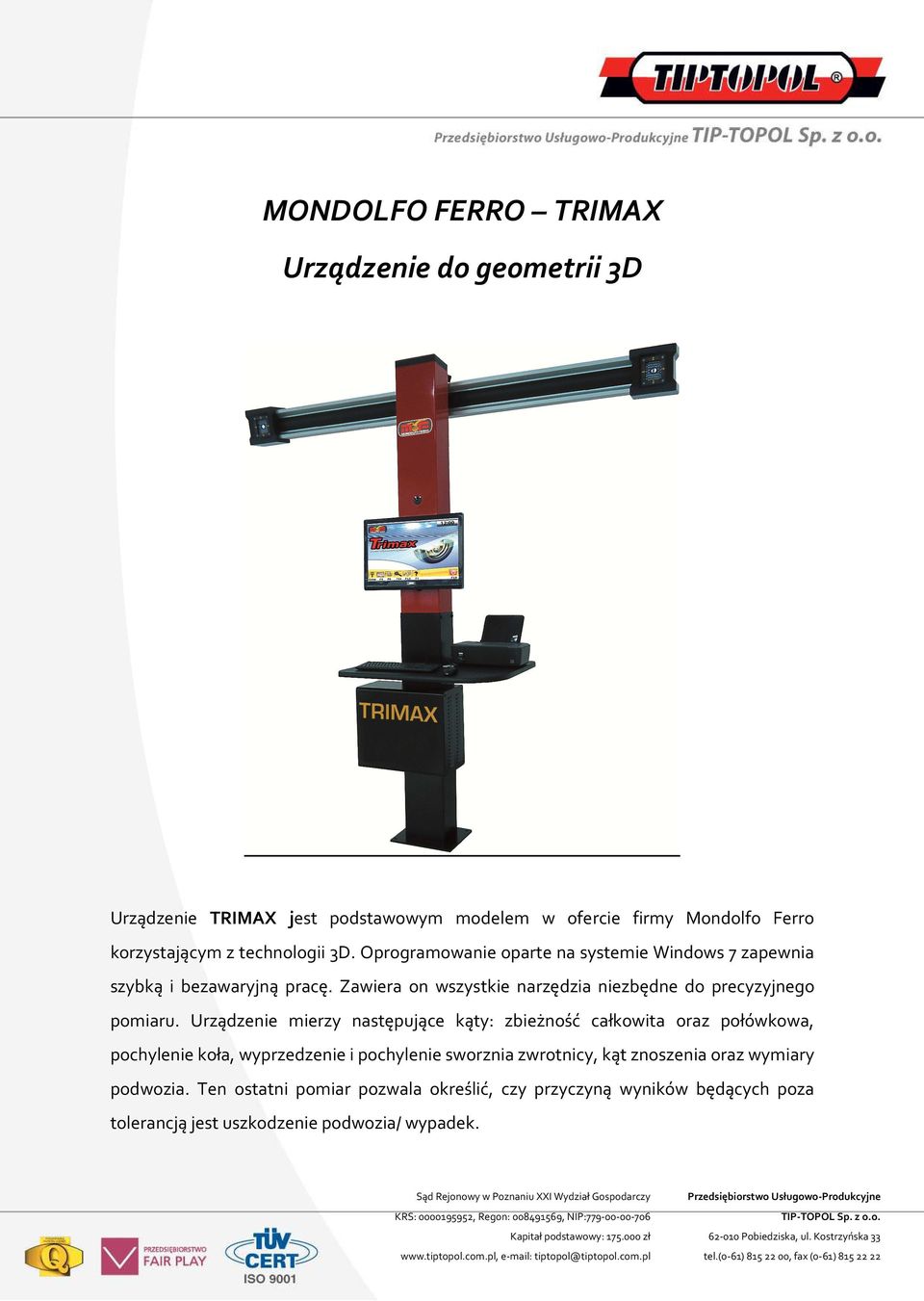

1 MONDOLFO FERRO TRIMAX Urządzenie do geometrii 3D Urządzenie TRIMAX jest podstawowym modelem w ofercie firmy Mondolfo Ferro korzystającym z technologii 3D. Oprogramowanie oparte na systemie Windows 7 zapewnia szybką i bezawaryjną pracę. Zawiera on wszystkie narzędzia niezbędne do precyzyjnego pomiaru. Urządzenie mierzy następujące kąty: zbieżność całkowita oraz połówkowa, pochylenie koła, wyprzedzenie i pochylenie sworznia zwrotnicy, kąt znoszenia oraz wymiary podwozia. Ten ostatni pomiar pozwala określić, czy przyczyną wyników będących poza tolerancją jest uszkodzenie podwozia/ wypadek. Sąd Rejonowy w Poznaniu XXI Wydział Gospodarczy Przedsiębiorstwo Usługowo-Produkcyjne KRS: , Regon: , NIP: TIP-TOPOL Sp. z o.o. Kapitał podstawowy: zł Pobiedziska, ul. Kostrzyńska tiptopol@tiptopol.com.pl tel.(0-61) , fax (0-61)

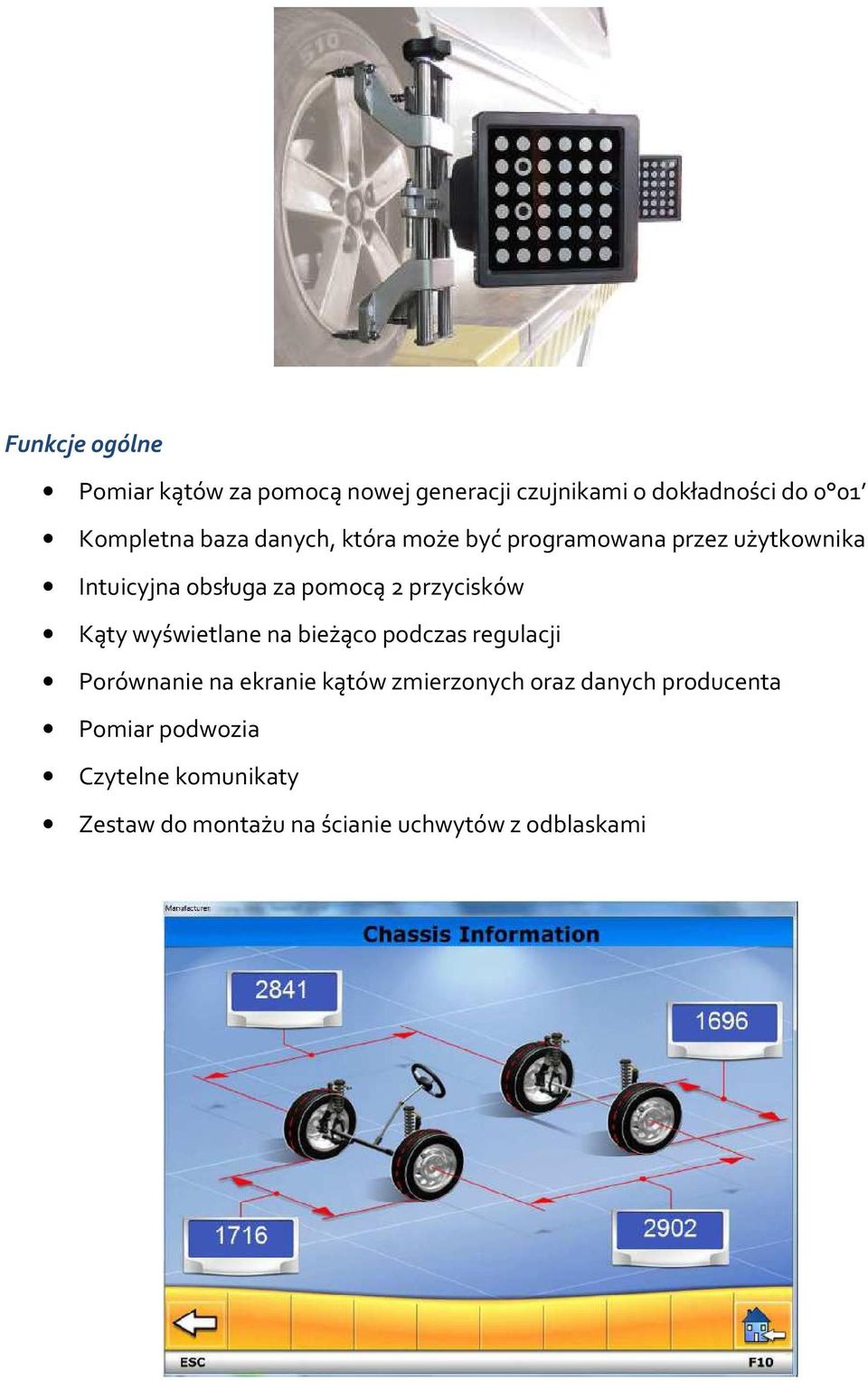

2 Funkcje ogólne Pomiar kątów za pomocą nowej generacji czujnikami o dokładności do 0 01 Kompletna baza danych, która może być programowana przez użytkownika Intuicyjna obsługa za pomocą 2 przycisków Kąty wyświetlane na bieżąco podczas regulacji Porównanie na ekranie kątów zmierzonych oraz danych producenta Pomiar podwozia Czytelne komunikaty Zestaw do montażu na ścianie uchwytów z odblaskami

3 Dane techniczne System geometrii 3D Liczba kamer 2 Zakres zbieżności ± 20º Zakres poch. koła ± 10º Zakres kąta wyprz. sworznia ± 30º Kąt znoszenia ± 22º Zasilanie 230V, 50Hz Uchwyty głowic Wyposażenie standardowe 4 odblaski (głowice) 4 uchwyty do głowic 11-23, 4-punktowe uchwyty do montażu głowic z odblaskami na ścianie komputer PC klawiatura, mysz panoramiczny monitor LCD kolorowa drukarka CD z oprogramowaniem blokada kierownicy blokada hamulca obrotnice (50mm)

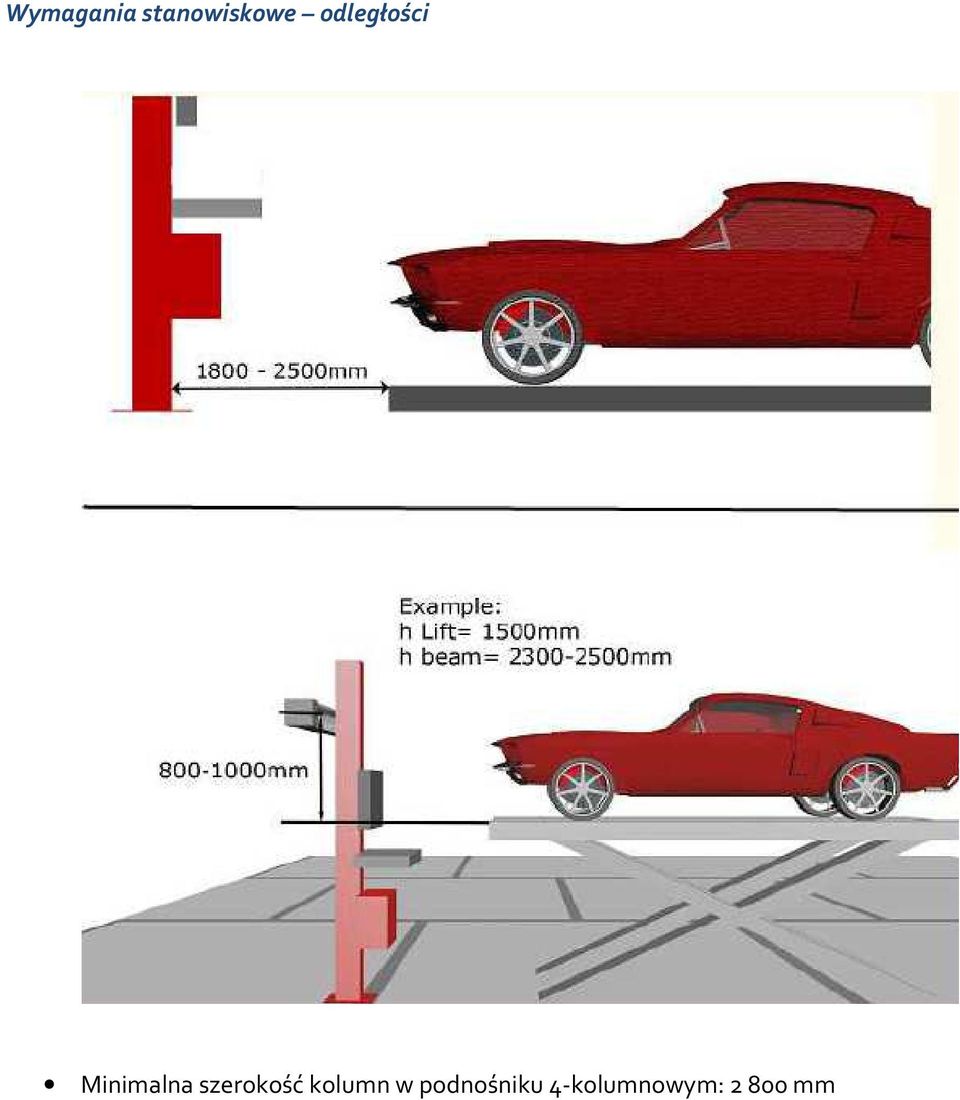

4 Wymagania stanowiskowe odległości Minimalna szerokość kolumn w podnośniku 4-kolumnowym: mm

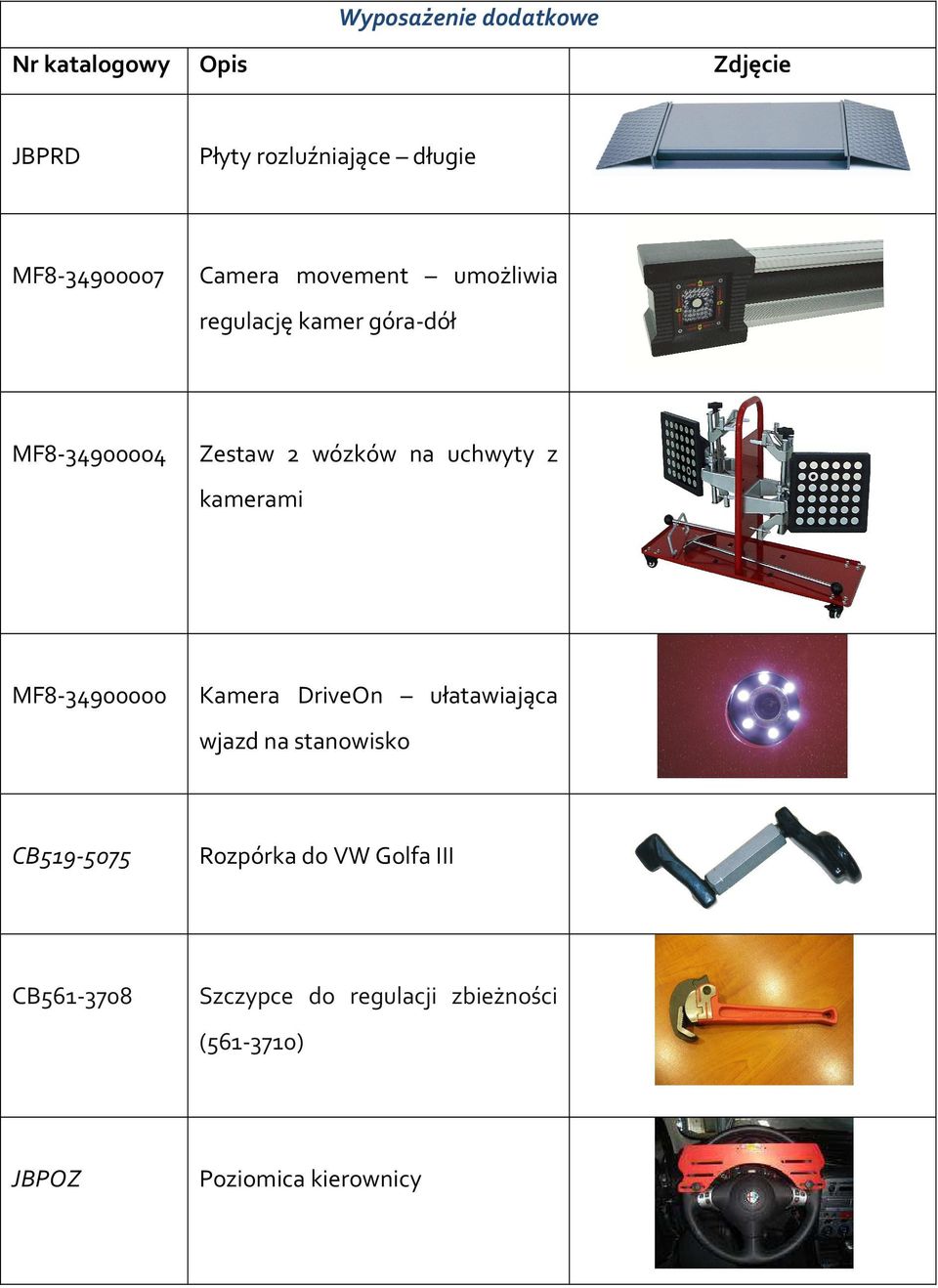

5 Wyposażenie dodatkowe Nr katalogowy Opis JBPRD Płyty rozluźniające długie MF Camera movement umożliwia regulację kamer góra-dół MF Zestaw 2 wózków na uchwyty z kamerami MF Kamera DriveOn ułatawiająca wjazd na stanowisko CB Rozpórka do VW Golfa III CB Szczypce do regulacji zbieżności ( ) JBPOZ Poziomica kierownicy Zdjęcie

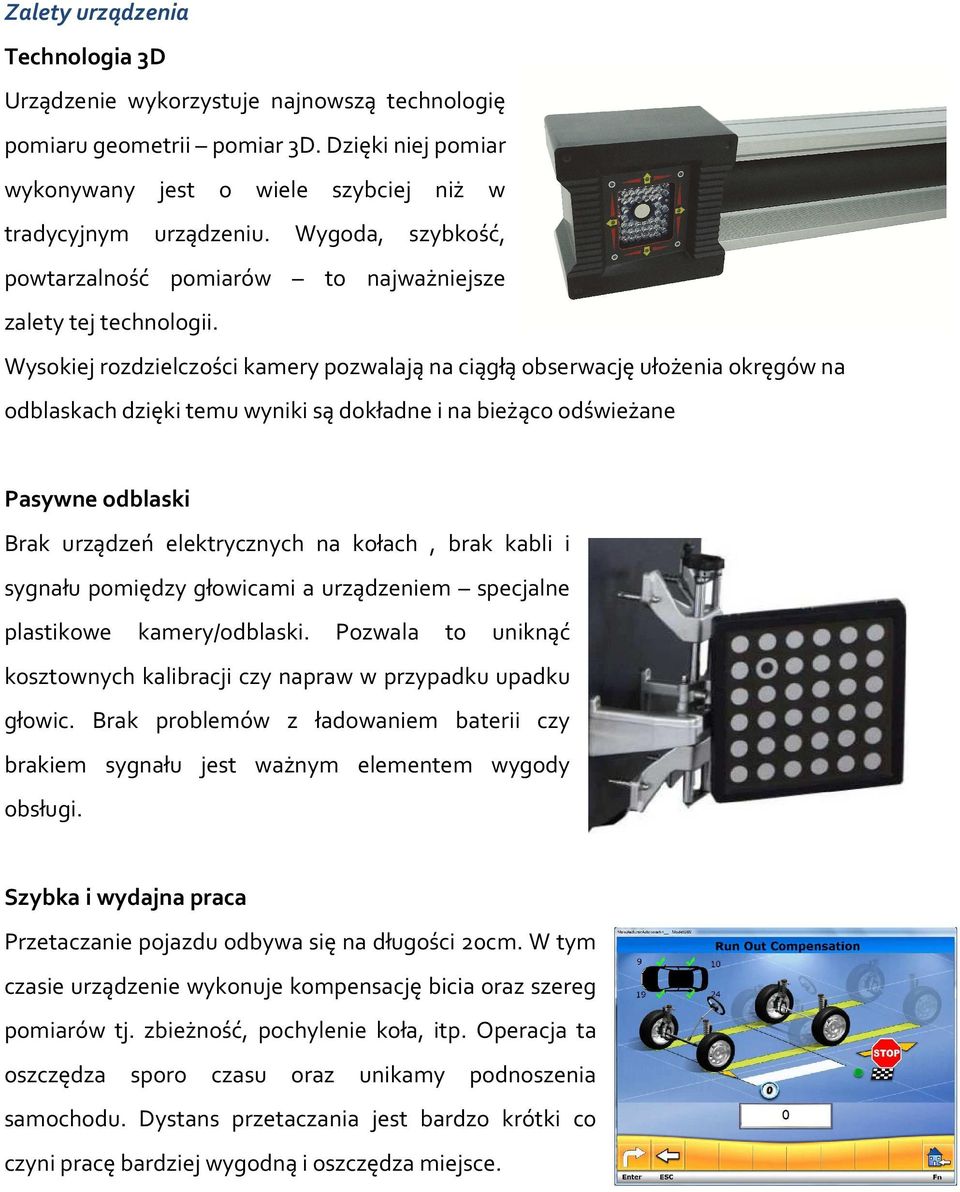

6 Zalety urządzenia Technologia 3D Urządzenie wykorzystuje najnowszą technologię pomiaru geometrii pomiar 3D. Dzięki niej pomiar wykonywany jest o wiele szybciej niż w tradycyjnym urządzeniu. Wygoda, szybkość, powtarzalność pomiarów to najważniejsze zalety tej technologii. Wysokiej rozdzielczości kamery pozwalają na ciągłą obserwację ułożenia okręgów na odblaskach dzięki temu wyniki są dokładne i na bieżąco odświeżane Pasywne odblaski Brak urządzeń elektrycznych na kołach, brak kabli i sygnału pomiędzy głowicami a urządzeniem specjalne plastikowe kamery/odblaski. Pozwala to uniknąć kosztownych kalibracji czy napraw w przypadku upadku głowic. Brak problemów z ładowaniem baterii czy brakiem sygnału jest ważnym elementem wygody obsługi. Szybka i wydajna praca Przetaczanie pojazdu odbywa się na długości 20cm. W tym czasie urządzenie wykonuje kompensację bicia oraz szereg pomiarów tj. zbieżność, pochylenie koła, itp. Operacja ta oszczędza sporo czasu oraz unikamy podnoszenia samochodu. Dystans przetaczania jest bardzo krótki co czyni pracę bardziej wygodną i oszczędza miejsce.

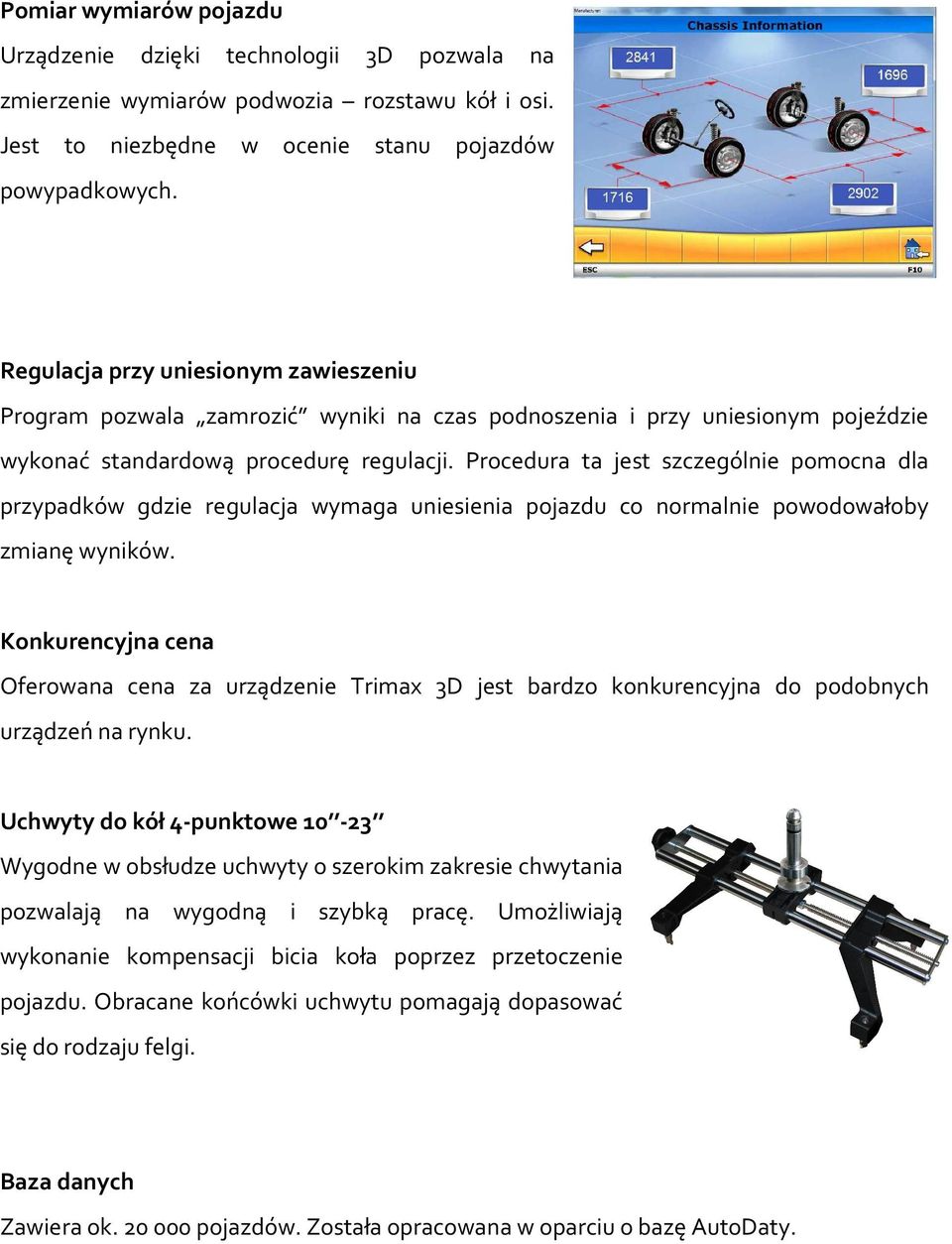

7 Pomiar wymiarów pojazdu Urządzenie dzięki technologii 3D pozwala na zmierzenie wymiarów podwozia rozstawu kół i osi. Jest to niezbędne w ocenie stanu pojazdów powypadkowych. Regulacja przy uniesionym zawieszeniu Program pozwala zamrozić wyniki na czas podnoszenia i przy uniesionym pojeździe wykonać standardową procedurę regulacji. Procedura ta jest szczególnie pomocna dla przypadków gdzie regulacja wymaga uniesienia pojazdu co normalnie powodowałoby zmianę wyników. Konkurencyjna cena Oferowana cena za urządzenie Trimax 3D jest bardzo konkurencyjna do podobnych urządzeń na rynku. Uchwyty do kół 4-punktowe Wygodne w obsłudze uchwyty o szerokim zakresie chwytania pozwalają na wygodną i szybką pracę. Umożliwiają wykonanie kompensacji bicia koła poprzez przetoczenie pojazdu. Obracane końcówki uchwytu pomagają dopasować się do rodzaju felgi. Baza danych Zawiera ok pojazdów. Została opracowana w oparciu o bazę AutoDaty.
