1 SZCZEGÓ OWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH MONTA STOLARKI OKIENNEJ I DRZWIOWEJ CPV

2 1. WST P 1.1. Przedmiot SST Specyfikacja Techniczna Monta stolarki okiennej i drzwiowej" odnosi si do wymaga technicznych dotycz cych wykonania i odbioru robót, które zostan wykonane w ramach realizacji robót zwi zanych z przebudow budynku magazynowego i zmian przeznaczenia na Posterunek Policji i Urz d Pocztowy Zakres stosowania SST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót, wymienionych w punkcie Zakres robót obj tych SST Ustalenia zawarte w niniejszej specyfikacji, dotycz prowadzenia robót zwi zanych z wykonaniem monta u stolarki okiennej z PCV, drzwiowej wewn trznej i zewn trznej. Roboty, których dotyczy specyfikacja, obejmuj wszystkie czynno ci umo liwiaj ce i maj ce na celu wykonanie: monta u okien wraz z parapetami wewn trznymi i zewn trznymi w pomieszczeniach budynku, monta u lusarki aluminiowej i stalowej drzwiowej, monta u stolarki drzwiowej drewnopochodnej wraz z drewnianymi o cie nicami, monta u kabin sanitarnych systemowych. Ze wzgl du na przyj cie w projekcie wszystkich okien i drzwi jako typowe, pochodz ce z dostaw zewn trznych i nie podlegaj ce na budowie adnym przeróbkom, opracowano dla monta u zarówno stolarki drzwiowej z p yt drewnopochodnych jak i okien i drzwi z PCV, aluminium i stalowych oraz kabin sanitarnych wspóln specyfikacj SST Okre lenia podstawowe Okre lenia podane w niniejszej SST s zgodne z obowi zuj cymi odpowiednimi normami i wytycznymi O cie e - powierzchnie poprzeczne do p aszczyzny muru przy otworze okiennym lub drzwiowym. Mog by to powierzchnie boczne (pionowe), górna (pozioma, uko na lub w kszta cie uku) zamykaj ca od góry otwór O cie nica - rama wykonana z drewna, PCV, metalu osadzona w o cie u (drzwiowym albo okiennym). Do niej na zawiasach montuje si skrzyd a drzwiowe, lub okienne. 2

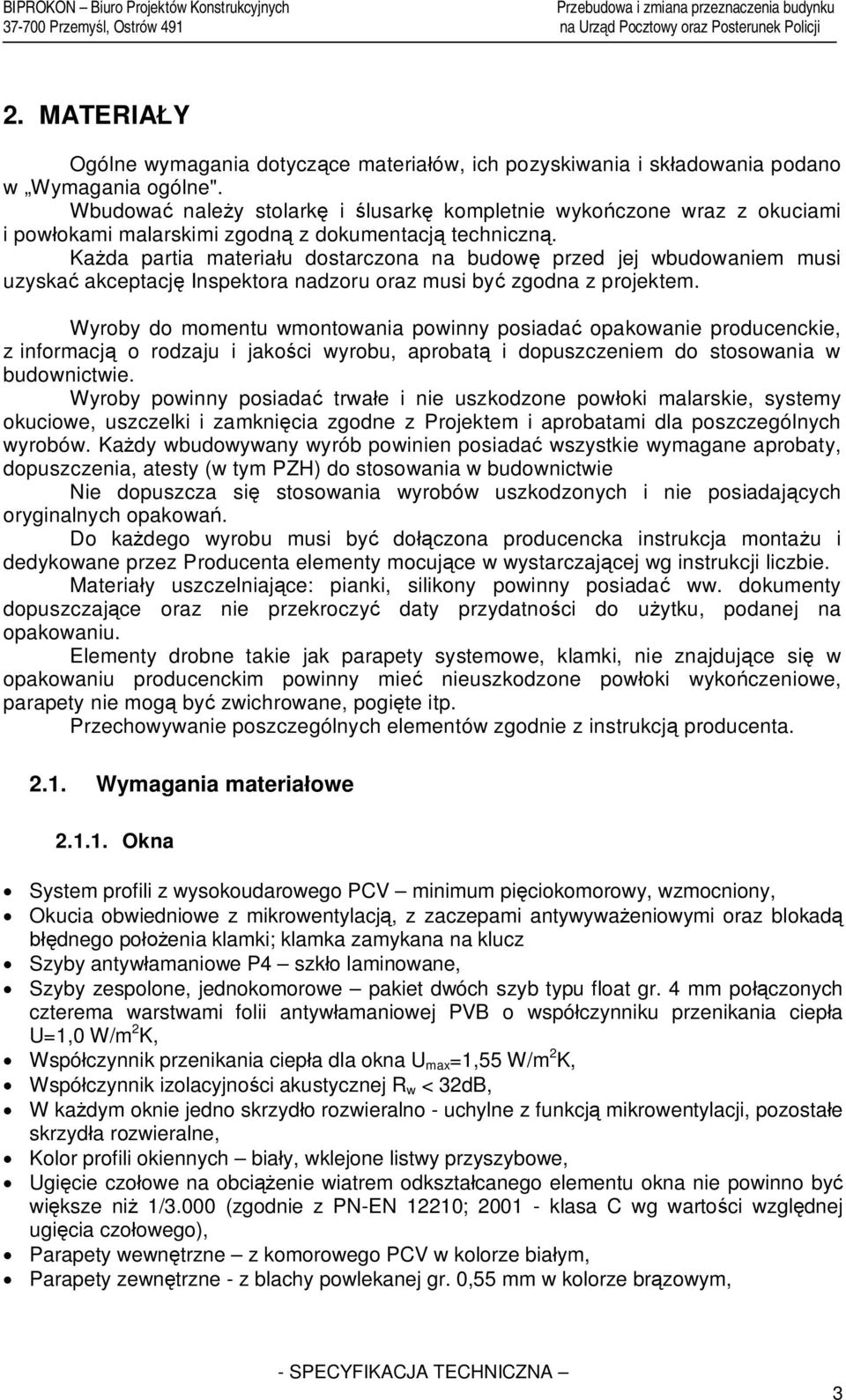

3 2. MATERIA Y Ogólne wymagania dotycz ce materia ów, ich pozyskiwania i sk adowania podano w Wymagania ogólne". Wbudowa nale y stolark i lusark kompletnie wyko czone wraz z okuciami i pow okami malarskimi zgodn z dokumentacj techniczn. Ka da partia materia u dostarczona na budow przed jej wbudowaniem musi uzyska akceptacj Inspektora nadzoru oraz musi by zgodna z projektem. Wyroby do momentu wmontowania powinny posiada opakowanie producenckie, z informacj o rodzaju i jako ci wyrobu, aprobat i dopuszczeniem do stosowania w budownictwie. Wyroby powinny posiada trwa e i nie uszkodzone pow oki malarskie, systemy okuciowe, uszczelki i zamkni cia zgodne z Projektem i aprobatami dla poszczególnych wyrobów. Ka dy wbudowywany wyrób powinien posiada wszystkie wymagane aprobaty, dopuszczenia, atesty (w tym PZH) do stosowania w budownictwie Nie dopuszcza si stosowania wyrobów uszkodzonych i nie posiadaj cych oryginalnych opakowa. Do ka dego wyrobu musi by do czona producencka instrukcja monta u i dedykowane przez Producenta elementy mocuj ce w wystarczaj cej wg instrukcji liczbie. Materia y uszczelniaj ce: pianki, silikony powinny posiada ww. dokumenty dopuszczaj ce oraz nie przekroczy daty przydatno ci do u ytku, podanej na opakowaniu. Elementy drobne takie jak parapety systemowe, klamki, nie znajduj ce si w opakowaniu producenckim powinny mie nieuszkodzone pow oki wyko czeniowe, parapety nie mog by zwichrowane, pogi te itp. Przechowywanie poszczególnych elementów zgodnie z instrukcj producenta Wymagania materia owe Okna System profili z wysokoudarowego PCV minimum pi ciokomorowy, wzmocniony, Okucia obwiedniowe z mikrowentylacj, z zaczepami antywywa eniowymi oraz blokad dnego po enia klamki; klamka zamykana na klucz Szyby antyw amaniowe P4 szk o laminowane, Szyby zespolone, jednokomorowe pakiet dwóch szyb typu float gr. 4 mm po czonych czterema warstwami folii antyw amaniowej PVB o wspó czynniku przenikania ciep a U=1,0 W/m 2 K, Wspó czynnik przenikania ciep a dla okna U max =1,55 W/m 2 K, Wspó czynnik izolacyjno ci akustycznej R w < 32dB, W ka dym oknie jedno skrzyd o rozwieralno - uchylne z funkcj mikrowentylacji, pozosta e skrzyd a rozwieralne, Kolor profili okiennych bia y, wklejone listwy przyszybowe, Ugi cie czo owe na obci enie wiatrem odkszta canego elementu okna nie powinno by wi ksze ni 1/3.000 (zgodnie z PN-EN 12210; klasa C wg warto ci wzgl dnej ugi cia czo owego), Parapety wewn trzne z komorowego PCV w kolorze bia ym, Parapety zewn trzne - z blachy powlekanej gr. 0,55 mm w kolorze br zowym, 3

4 Cz okien osadzana w istniej cych otworach okiennych po uprzednim demonta u istniej cej stolarki, Okna w cz ci mieszcz cej Posterunek Policji w klasie WK2 zgodnie z norm EN-V wyposa one w zaczepy antywywa eniowe, grzybkowe rolki rygluj ce na ca ym obwodzie skrzyd a, zabezpieczenie przed rozwierceniem klamki od zewn trz, Okno podawcze w podziale na cz sta i przesuwn z PCV w kolorze bia ym, szklone szk em bezpiecznym, wyposa one w zamek od strony pomieszczenia z mo liwo ci ryglowania w pozycji otwartej i zamkni tej, parapety z aglomarmuru gr. 3 cm Drzwi aluminiowe drzwi profilowe o konstrukcji aluminiowej na szerokich profilach komorowych, profil ciep y typu PONZIO NT 52 w kolorze naturalne aluminium, kszta towniki wykonane ze stopu aluminium. w ciwo ci mechaniczne kszta towników powinny by zgodne z PN-EN , a odchy ki od wymiarów zgodne z PN-EN , kszta towniki w drzwiach zewn trznych ocieplone - z przek adk termiczn, kszta towniki zabezpieczone pow ok poliestrow proszkow, odporno pow oki na korozj wg PN-76/h-0406/02; stan pow oki bez zmian po 20 cyklach dzia ania w temperaturze 35 C mg y solnej, grubo pow oki nie mniejsza ni 60mm, twardo wzgl dna nie mniej ni 0,7; odporno na dzia anie cieczy - stan pow oki bez zmian po 1000 h dzia ania wody destylowanej o temperaturze 3 C i 40 C. p yciny aluminiowe ocieplone, przeszklenia szk em P-4 /drzwi zewn trzne/, szk em P-2 /drzwi wewn trzne/ rozmieszczenie wed ug zestawienia PT, do uszczelnienia szyb stosowa uszczelki z kauczuku etylenowo propylenowego EPDM spe niaj cego wymagania norm DIN wspó czynnik przenikania ciep a dla drzwi zewn trznych U max =2,0 W/m 2 K, wyposa enie wed ug zestawienia PT, Drzwi wewn trzne drewniane p ycinowe z drewna sosnowego, klejonego warstwowo wykonane fabrycznie, ob ogowane naturalnym ob ogiem sosnowym, malowane wysokogatunkowym lakierem pozostawiaj cym faktur drewna w kolorze z oty d b, o cie nice z drewna litego sosnowego klejonego warstwowo; ramiaki futryny na szeroko ciany, uszczelka wyciszaj ca w futrynie umiejscowienie wed ug zestawienia PT, o cie nice stalowe umiejscowienie wed ug zestawienia PT, skrzyd a o podwy szonej odporno ci na wilgo, uszczelka na ca ym obwodzie, drzwi do pomieszcze sanitarnych wyposa w szyby mleczne, wyposa enie wed ug zestawienia PT, Drzwi wewn trzne stalowe drzwi stalowe, wykonane fabrycznie, wzmocnione, druga klasa antyw amaniowa, skrzyd o p yta gr. 52 mm, wype nienie p yt spienionego polistyrenu, blacha stalowa ocynkowana dwustronnie i pokryta od stony zewn trznej laminatem drewnopodobnym, o cie nice stalowe z blachy profilowanej o gr. 1,5 mm pokryte laminatem drewnopodobnym z trzema zawiasami i trzema bolcami antywywa eniowymi uszczelka gumowa z dodatkiem elastomeru na ca ym obwodzie, 4

5 wyposa enie wed ug zestawienia PT, Kabiny sanitarne kabiny sanitarne systemowe z p yt laminowanych, wykonane fabrycznie (wysoko przegród 210cm) przeznaczone do budynków u yteczno ci publicznej, elementy kabin wykonane z p yt wiórowych pokrytych laminatem HPL o gr. 3 cm, konstrukcja kabin wzmocniona, drzwi i cianki musz posiada prze wit 15 cm nad posadzk. wyposa enie wed ug zestawienia PT, Inne wyroby i materia y elementy mocuj ce: ko ki rozporowe (dyble), kotwy, ruby, wkr ty, elementy podporowe i dystansowe: klocki, belki drewniane, podk adki, k towniki stalowe. 3. SPRZ T Ogólne wymagania dotycz ce sprz tu podano w Wymagania ogólne Sprz t i narz dzia do demonta u i monta u Demonta istniej cej stolarki okiennej, drzwiowej i bram i monta projektowanych okien i drzwi nie wymaga stosowania specjalistycznego sprz tu. Roboty mo na wykona r cznie lub (i) z u yciem specjalistycznych narz dzi. Wykonawca obowi zany jest u ywa takich narz dzi jakie wynikaj z Instrukcji monta u, które nie spowoduj niekorzystnego wp ywu na jako materia ów i wykonywanych robót, oraz b przyjazne dla rodowiska. Przy demonta u i monta u drzwi nale y wykorzystywa odpowiednie narz dzia, elektronarz dzia i sprz t do: wykucia z muru istniej cej stolarki okiennej, drzwiowej i bram sprawdzenia wymiarów i p aszczyzn, wykucia otworów oraz ustawienia i zamocowania okien i drzwi w o cie ach, uszczelnienia i izolacji drzwi, wyko czenia o cie y. 4. TRANSPORT Ogólne wymagania dotycz ce transportu podano w Wymagania ogólne. Wymagania dotycz ce rodków transportu oraz zasady adowania i zabezpieczania 5

6 drzwi w rodkach transportu powinny by zgodne z wymogami podanymi w normie PN-B-0500 oraz z wytycznymi (zaleceniami) producenta. Warunki transportu pozosta ych wyrobów i materia ów powinny by zgodne z wymaganiami norm przedmiotowych dotycz cych tych wyrobów i wytycznymi (zaleceniami) producenta. Ka da partia wyrobów przewidziana do wysy ki powinna zawiera wszystkie elementy przewidziane norm lub projektem indywidualnym. Okucia nie zamontowane do wyrobu przechowywa i transportowa w odr bnych opakowaniach. Elementy do transportu nale y zabezpieczy przed uszkodzeniem przez odpowiednie opakowanie. Zabezpieczone przed uszkodzeniem elementy przewozi w miar mo liwo ci przy u yciu palet lub jednostek kontenerowych. Elementy mog by przewo one dowolnymi rodkami transportu, oraz zabezpieczone przed uszkodzeniami, przesuni ciem lub utrat stateczno ci. 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w Wymagania ogólne" Warunki przyst pienia do demonta u okien, drzwi i bram i monta u okien i drzwi projektowanych Do monta u projektowanych okien i drzwi mo na przyst pi po zdemontowaniu okien, drzwi i bram oraz po wykonaniu przemurowa, zamurowa i rozbiórek fragmentów murowanych cian w celu uzyskania projektowanego podzia u na elewacji zgodnie z PT. Przed zamówieniem stolarki i lusarki Wykonawca jest zobowi zany do wykonania pomiarów ka dego z otworów przeznaczonych pod osadzenie drzwi i okien indywidualnie z uwzgl dnieniem ewentualnych odchy ek od pionu i poziomu. Dopiero po wykonaniu pomiarów mo na przyst pi do zamówienia stolarki i lusarki. Przed osadzeniem stolarki nale y sprawdzi dok adno wykonania o cie a, do którego ma przylega o cie nica. W przypadku wyst puj cych wad w wykonaniu o cie a lub zabrudzenia powierzchni o cie e nale y naprawi i oczy ci. Przed przyst pieniem do monta u nale y sprawdzi : prawid owo wykonania cian, stan wyko czenia i prawid owo wykonania o cie y, zgodno wymiarów otworów z wymiarami podanymi w dokumentacji, jako dostarczonych na budow elementów przeznaczonych do wbudowania Warunki monta u okien monta okien na ko ki rozporowe, uszczelnienie okien piank monta ow, obci cie wystaj cej poza profile pianki, wykonanie poduszek betonowych wyrównuj cych pod parapety wewn trzne i zewn trzne, monta parapetów wewn trznych z komorowego PCV i zewn trznych z blachy powlekanej, 6

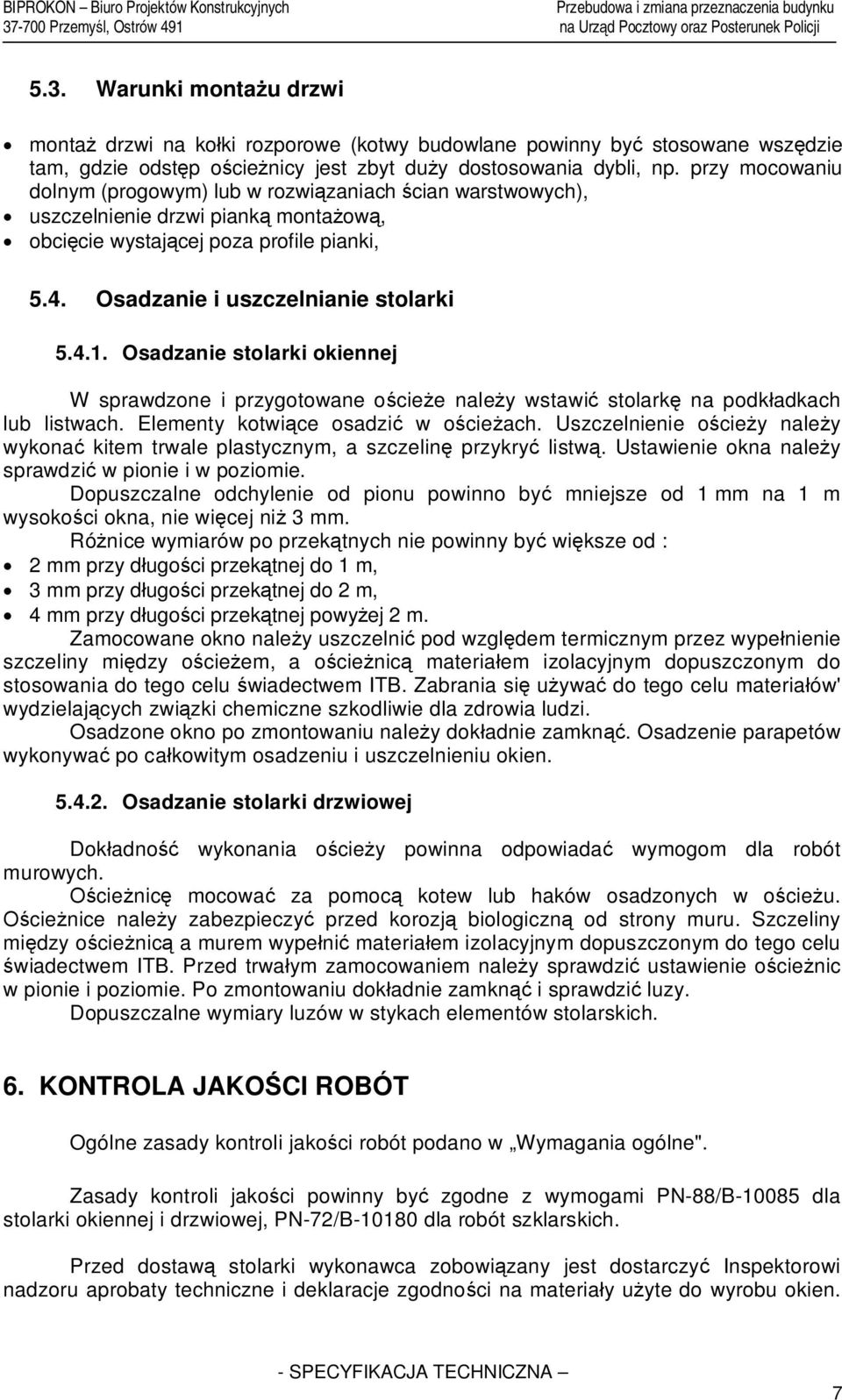

7 5.3. Warunki monta u drzwi monta drzwi na ko ki rozporowe (kotwy budowlane powinny by stosowane wsz dzie tam, gdzie odst p o cie nicy jest zbyt du y dostosowania dybli, np. przy mocowaniu dolnym (progowym) lub w rozwi zaniach cian warstwowych), uszczelnienie drzwi piank monta ow, obci cie wystaj cej poza profile pianki, 5.4. Osadzanie i uszczelnianie stolarki Osadzanie stolarki okiennej W sprawdzone i przygotowane o cie e nale y wstawi stolark na podk adkach lub listwach. Elementy kotwi ce osadzi w o cie ach. Uszczelnienie o cie y nale y wykona kitem trwale plastycznym, a szczelin przykry listw. Ustawienie okna nale y sprawdzi w pionie i w poziomie. Dopuszczalne odchylenie od pionu powinno by mniejsze od 1 mm na 1 m wysoko ci okna, nie wi cej ni 3 mm. Ró nice wymiarów po przek tnych nie powinny by wi ksze od : 2 mm przy d ugo ci przek tnej do 1 m, 3 mm przy d ugo ci przek tnej do 2 m, 4 mm przy d ugo ci przek tnej powy ej 2 m. Zamocowane okno nale y uszczelni pod wzgl dem termicznym przez wype nienie szczeliny mi dzy o cie em, a o cie nic materia em izolacyjnym dopuszczonym do stosowania do tego celu wiadectwem ITB. Zabrania si u ywa do tego celu materia ów' wydzielaj cych zwi zki chemiczne szkodliwie dla zdrowia ludzi. Osadzone okno po zmontowaniu nale y dok adnie zamkn. Osadzenie parapetów wykonywa po ca kowitym osadzeniu i uszczelnieniu okien Osadzanie stolarki drzwiowej Dok adno wykonania o cie y powinna odpowiada wymogom dla robót murowych. cie nic mocowa za pomoc kotew lub haków osadzonych w o cie u. cie nice nale y zabezpieczy przed korozj biologiczn od strony muru. Szczeliny mi dzy o cie nic a murem wype ni materia em izolacyjnym dopuszczonym do tego celu wiadectwem ITB. Przed trwa ym zamocowaniem nale y sprawdzi ustawienie o cie nic w pionie i poziomie. Po zmontowaniu dok adnie zamkn i sprawdzi luzy. Dopuszczalne wymiary luzów w stykach elementów stolarskich. 6. KONTROLA JAKO CI ROBÓT Ogólne zasady kontroli jako ci robót podano w Wymagania ogólne". Zasady kontroli jako ci powinny by zgodne z wymogami PN-88/B dla stolarki okiennej i drzwiowej, PN-72/B dla robót szklarskich. Przed dostaw stolarki wykonawca zobowi zany jest dostarczy Inspektorowi nadzoru aprobaty techniczne i deklaracje zgodno ci na materia y u yte do wyrobu okien. 7

8 Przed monta em nale y sprawdzi oznaczenia na opakowaniu, czy dostarczony wyrób spe nia wymogi dostarczonych dokumentów - aprobat i ich kompletno. Do monta u mo e zosta dopuszczona stolarka dostarczona zgodnie z zamówieniem i sprawdzona przez Inspektora nadzoru dokumentacj wyrobu. W trakcie monta u inspektor nadzoru zobowi zany jest sprawdzi prawid owo monta u okna zgodnie z zaleceniami producenta. Wymagania dla drzwi: Odchy ka od prostopad ci naro a nie powinna przekroczy odchy ek dopuszczalnych dla klasy 2 tolerancji wg PN-EN tj. 1,5mm na d ugo ci 0,5m. Odchy ka od p asko ci ogólnej (zwichrowanie) -max. 4,0mm. Si a potrzebna do poruszania i utrzymania ruchu skrzyd a max 50N. Moment obrotowy potrzebny do przekr cania klucza w zamku - max.2,5nm. Odporno drzwi na obci enie statyczne pionowe, dzia aj ce na p aszczy nie skrzyd a - skrzyd a nie powinny ulec odkszta ceniu wi kszemu ni 0,5mm, na 1m wysoko ci skrzyd a. Odporno drzwi na cykliczne wielokrotne otwieranie i zamykanie - po wykonaniu 200 tys. cykli otwierania i zamykania skrzyd a, drzwi nie powinny wykazywa uszkodze lub odkszta ce skrzyde i o cie nicy powoduj cych utrat funkcyjno ci. Ocena jako ci powinna obejmowa : sprawdzenie zgodno ci wymiarów, sprawdzenie jako ci materia ów, z których zosta a wykonana stolarka, sprawdzenie prawid owo ci wykonania z uwzgl dnieniem szczegó ów konstrukcyjnych, sprawdzenie dzia ania skrzyde i elementów ruchomych, oku oraz ich funkcjonowania, sprawdzenie prawid owo ci zmontowania i uszczelnienia. Roboty podlegaj odbiorowi. Po monta u nale y sprawdzi : g adko i czysto szyb, dzia anie mechanizmów otwierania, jako powierzchni ram i skrzyde, dok adno przylegania uszczelek, dro no przewodów i komór odwadniaj cych profile, ilo wbudowanych ko ków rozporowych, dok adno wype nienia piank monta ow, dok adno parapetów wewn trznych i zewn trznych. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w Wymagania ogólne". Jednostkami obmiaru s jednostki zgodne z kosztorysem ofertowym dla danej pozycji robót. Ilo robót okre la si na podstawie dokumentacji projektowej z uwzgl dnieniem zmian zaaprobowanych przez Inspektora nadzoru i sprawdzonych w naturze. 8

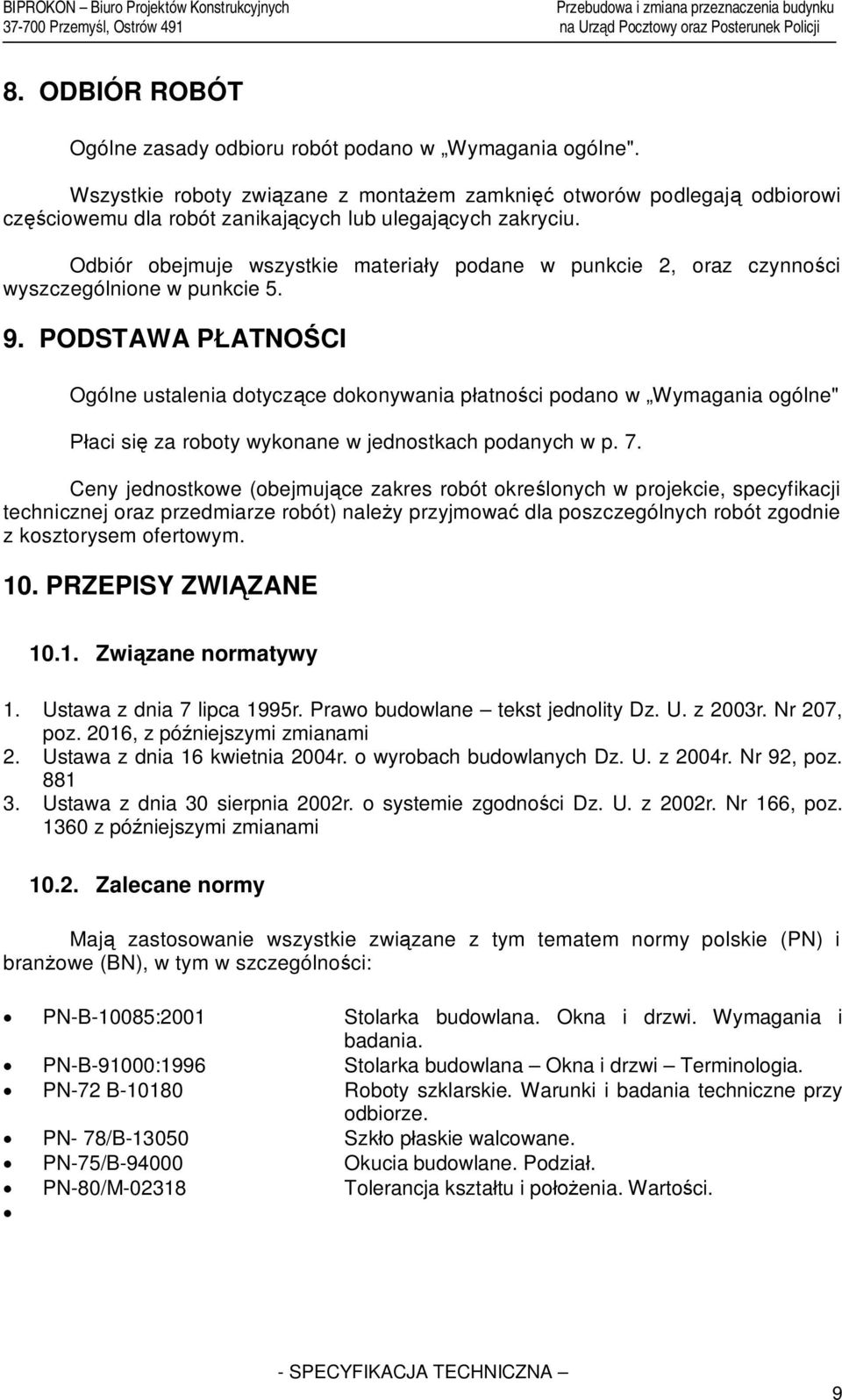

9 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w Wymagania ogólne". Wszystkie roboty zwi zane z monta em zamkni otworów podlegaj odbiorowi cz ciowemu dla robót zanikaj cych lub ulegaj cych zakryciu. Odbiór obejmuje wszystkie materia y podane w punkcie 2, oraz czynno ci wyszczególnione w punkcie PODSTAWA P ATNO CI Ogólne ustalenia dotycz ce dokonywania p atno ci podano w Wymagania ogólne" aci si za roboty wykonane w jednostkach podanych w p. 7. Ceny jednostkowe (obejmuj ce zakres robót okre lonych w projekcie, specyfikacji technicznej oraz przedmiarze robót) nale y przyjmowa dla poszczególnych robót zgodnie z kosztorysem ofertowym. 10. PRZEPISY ZWI ZANE Zwi zane normatywy 1. Ustawa z dnia 7 lipca 1995r. Prawo budowlane tekst jednolity Dz. U. z 2003r. Nr 207, poz. 2016, z pó niejszymi zmianami 2. Ustawa z dnia 16 kwietnia 2004r. o wyrobach budowlanych Dz. U. z 2004r. Nr 92, poz Ustawa z dnia 30 sierpnia 2002r. o systemie zgodno ci Dz. U. z 2002r. Nr 166, poz z pó niejszymi zmianami Zalecane normy Maj zastosowanie wszystkie zwi zane z tym tematem normy polskie (PN) i bran owe (BN), w tym w szczególno ci: PN-B-10085:2001 Stolarka budowlana. Okna i drzwi. Wymagania i badania. PN-B-91000:1996 Stolarka budowlana Okna i drzwi Terminologia. PN-72 B Roboty szklarskie. Warunki i badania techniczne przy odbiorze. PN- 78/B Szk o p askie walcowane. PN-75/B Okucia budowlane. Podzia. PN-80/M Tolerancja kszta tu i po enia. Warto ci. 9
