SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

Transkrypt

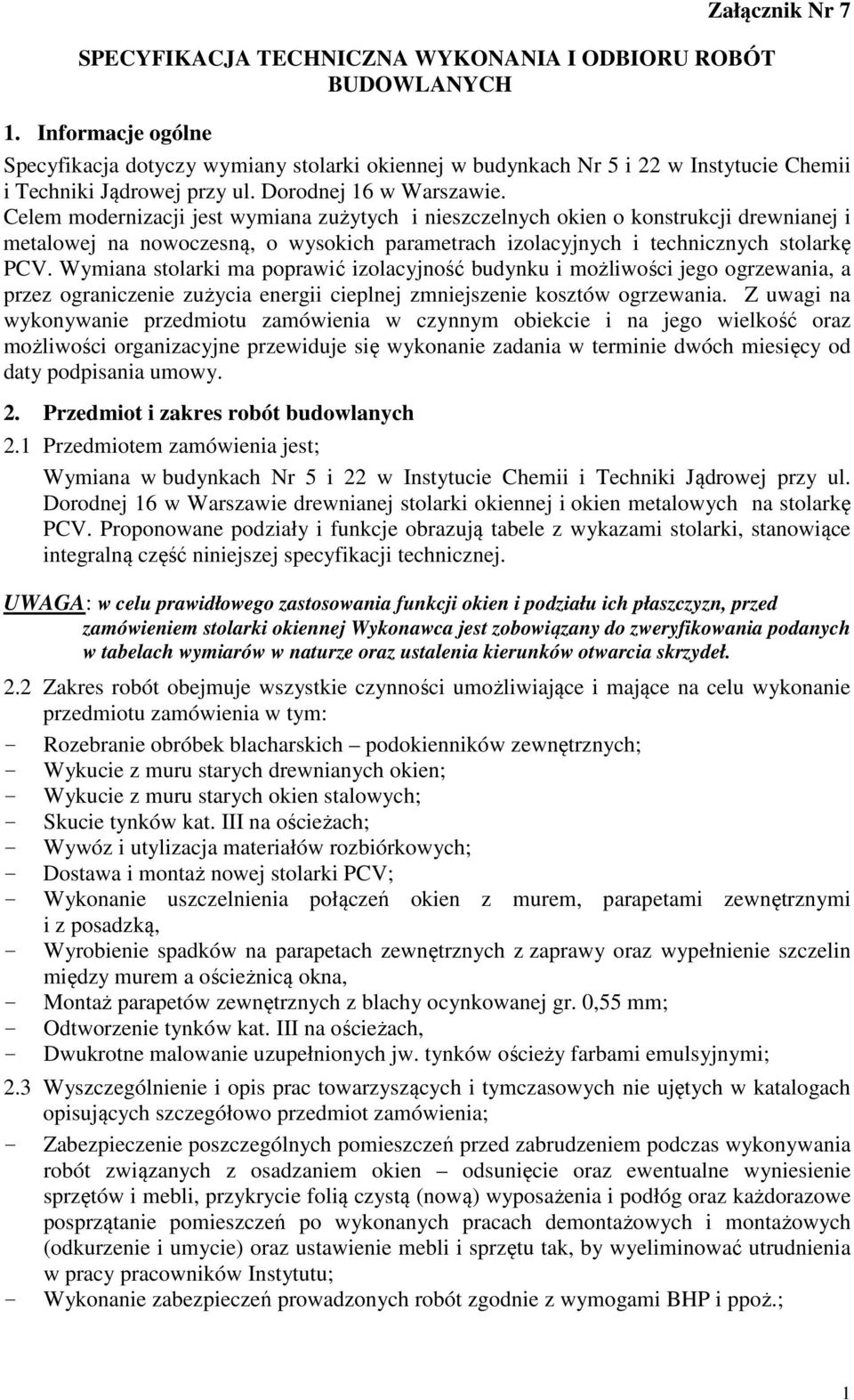

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 1. Informacje ogólne Załącznik Nr 7 Specyfikacja dotyczy wymiany stolarki okiennej w budynkach Nr 5 i 22 w Instytucie Chemii i Techniki Jądrowej przy ul. Dorodnej 16 w Warszawie. Celem modernizacji jest wymiana zużytych i nieszczelnych okien o konstrukcji drewnianej i metalowej na nowoczesną, o wysokich parametrach izolacyjnych i technicznych stolarkę PCV. Wymiana stolarki ma poprawić izolacyjność budynku i możliwości jego ogrzewania, a przez ograniczenie zużycia energii cieplnej zmniejszenie kosztów ogrzewania. Z uwagi na wykonywanie przedmiotu zamówienia w czynnym obiekcie i na jego wielkość oraz możliwości organizacyjne przewiduje się wykonanie zadania w terminie dwóch miesięcy od daty podpisania umowy. 2. Przedmiot i zakres robót budowlanych 2.1 Przedmiotem zamówienia jest; Wymiana w budynkach Nr 5 i 22 w Instytucie Chemii i Techniki Jądrowej przy ul. Dorodnej 16 w Warszawie drewnianej stolarki okiennej i okien metalowych na stolarkę PCV. Proponowane podziały i funkcje obrazują tabele z wykazami stolarki, stanowiące integralną część niniejszej specyfikacji technicznej. UWAGA: w celu prawidłowego zastosowania funkcji okien i podziału ich płaszczyzn, przed zamówieniem stolarki okiennej Wykonawca jest zobowiązany do zweryfikowania podanych w tabelach wymiarów w naturze oraz ustalenia kierunków otwarcia skrzydeł. 2.2 Zakres robót obejmuje wszystkie czynności umożliwiające i mające na celu wykonanie przedmiotu zamówienia w tym: - Rozebranie obróbek blacharskich podokienników zewnętrznych; - Wykucie z muru starych drewnianych okien; - Wykucie z muru starych okien stalowych; - Skucie tynków kat. III na ościeżach; - Wywóz i utylizacja materiałów rozbiórkowych; - Dostawa i montaż nowej stolarki PCV; - Wykonanie uszczelnienia połączeń okien z murem, parapetami zewnętrznymi i z posadzką, - Wyrobienie spadków na parapetach zewnętrznych z zaprawy oraz wypełnienie szczelin między murem a ościeżnicą okna, - Montaż parapetów zewnętrznych z blachy ocynkowanej gr. 0,55 mm; - Odtworzenie tynków kat. III na ościeżach, - Dwukrotne malowanie uzupełnionych jw. tynków ościeży farbami emulsyjnymi; 2.3 Wyszczególnienie i opis prac towarzyszących i tymczasowych nie ujętych w katalogach opisujących szczegółowo przedmiot zamówienia; - Zabezpieczenie poszczególnych pomieszczeń przed zabrudzeniem podczas wykonywania robót związanych z osadzaniem okien odsunięcie oraz ewentualne wyniesienie sprzętów i mebli, przykrycie folią czystą (nową) wyposażenia i podłóg oraz każdorazowe posprzątanie pomieszczeń po wykonanych pracach demontażowych i montażowych (odkurzenie i umycie) oraz ustawienie mebli i sprzętu tak, by wyeliminować utrudnienia w pracy pracowników Instytutu; - Wykonanie zabezpieczeń prowadzonych robót zgodnie z wymogami BHP i ppoż.; 1

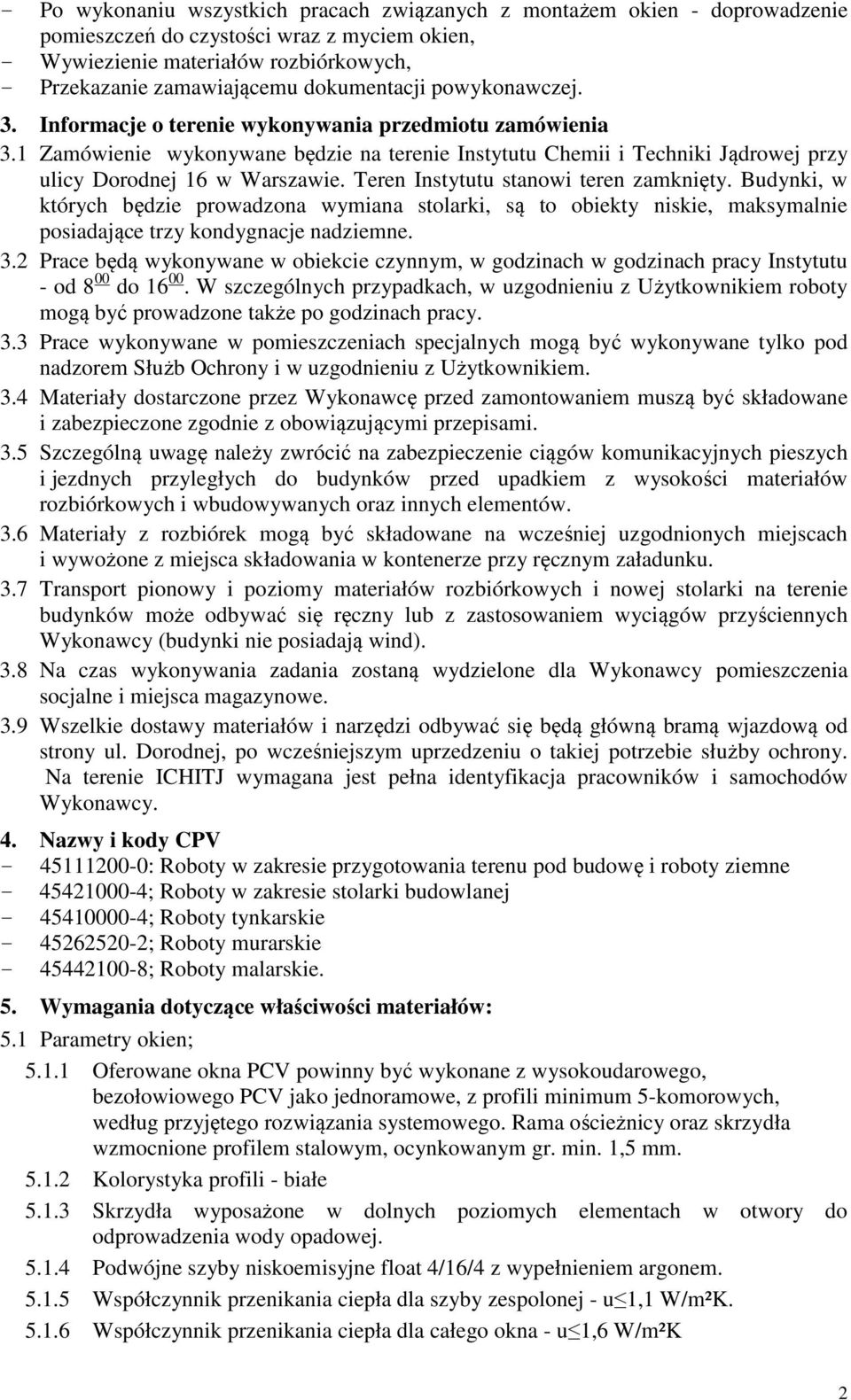

2 - Po wykonaniu wszystkich pracach związanych z montażem okien - doprowadzenie pomieszczeń do czystości wraz z myciem okien, - Wywiezienie materiałów rozbiórkowych, - Przekazanie zamawiającemu dokumentacji powykonawczej. 3. Informacje o terenie wykonywania przedmiotu zamówienia 3.1 Zamówienie wykonywane będzie na terenie Instytutu Chemii i Techniki Jądrowej przy ulicy Dorodnej 16 w Warszawie. Teren Instytutu stanowi teren zamknięty. Budynki, w których będzie prowadzona wymiana stolarki, są to obiekty niskie, maksymalnie posiadające trzy kondygnacje nadziemne. 3.2 Prace będą wykonywane w obiekcie czynnym, w godzinach w godzinach pracy Instytutu - od 8 00 do W szczególnych przypadkach, w uzgodnieniu z Użytkownikiem roboty mogą być prowadzone także po godzinach pracy. 3.3 Prace wykonywane w pomieszczeniach specjalnych mogą być wykonywane tylko pod nadzorem Służb Ochrony i w uzgodnieniu z Użytkownikiem. 3.4 Materiały dostarczone przez Wykonawcę przed zamontowaniem muszą być składowane i zabezpieczone zgodnie z obowiązującymi przepisami. 3.5 Szczególną uwagę należy zwrócić na zabezpieczenie ciągów komunikacyjnych pieszych i jezdnych przyległych do budynków przed upadkiem z wysokości materiałów rozbiórkowych i wbudowywanych oraz innych elementów. 3.6 Materiały z rozbiórek mogą być składowane na wcześniej uzgodnionych miejscach i wywożone z miejsca składowania w kontenerze przy ręcznym załadunku. 3.7 Transport pionowy i poziomy materiałów rozbiórkowych i nowej stolarki na terenie budynków może odbywać się ręczny lub z zastosowaniem wyciągów przyściennych Wykonawcy (budynki nie posiadają wind). 3.8 Na czas wykonywania zadania zostaną wydzielone dla Wykonawcy pomieszczenia socjalne i miejsca magazynowe. 3.9 Wszelkie dostawy materiałów i narzędzi odbywać się będą główną bramą wjazdową od strony ul. Dorodnej, po wcześniejszym uprzedzeniu o takiej potrzebie służby ochrony. Na terenie ICHITJ wymagana jest pełna identyfikacja pracowników i samochodów Wykonawcy. 4. Nazwy i kody CPV : Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne ; Roboty w zakresie stolarki budowlanej ; Roboty tynkarskie ; Roboty murarskie ; Roboty malarskie. 5. Wymagania dotyczące właściwości materiałów: 5.1 Parametry okien; Oferowane okna PCV powinny być wykonane z wysokoudarowego, bezołowiowego PCV jako jednoramowe, z profili minimum 5-komorowych, według przyjętego rozwiązania systemowego. Rama ościeżnicy oraz skrzydła wzmocnione profilem stalowym, ocynkowanym gr. min. 1,5 mm Kolorystyka profili - białe Skrzydła wyposażone w dolnych poziomych elementach w otwory do odprowadzenia wody opadowej Podwójne szyby niskoemisyjne float 4/16/4 z wypełnieniem argonem Współczynnik przenikania ciepła dla szyby zespolonej - u 1,1 W/m²K Współczynnik przenikania ciepła dla całego okna - u 1,6 W/m²K 2

3 5.1.7 Zastosowane okucia obwiedniowe według przyjętego rozwiązania systemowego rozwieralne i rozwieralno uchylne wszystkie z rozszczelnieniem, ogranicznikiem otwarcia, z hamulcem ciernym, zabezpieczeniem przed zamknięciem przez przeciąg. Klamki z blokadą ruchu zabezpieczającą odchylone skrzydło przed wypadnięciem z zawiasów Okucia muszą posiadać możliwość regulacji docisku skrzydła do ościeżnicy (także po stronie zawiasów), Współczynnik przenikalności akustycznej R w 32 db, Wszystkie uszczelki (przylgowe zewnętrzna i wewnętrzna oraz uszczelka środkowa - komorowa) z kauczuku syntetycznego odpornego na starzenie typu EPDM lub równoważnymi, Współczynnik infiltracji powietrza okna zamkniętego a =0,5 1.0 m 3 /(m*h*dapa 2/3 ) (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie; Dz. U. nr 75, poz. 690), Na ramie przy klamce naklejona czytelna instrukcja graficzna pokazująca użytkowe ustawienia klamki, Ustawienia klamki w oknie: - dolne pionowe - okno zamknięte - w poziomie - okno rozwarte - górne - skos - okno rozszczelnione - górne pionowe - okno uchylone. 5.2 Podział płaszczyzn okien Proponowane podziały i funkcje stolarki okiennej ilustrują tabele z wykazami stolarki (Załącznik Nr 8) 5.3 Ogólne: Farby emulsyjne na ościeża okienne i drzwiowe odporne na światło i zmywalne kolor zgodny z istniejącym kolorem ścian Blacha na obróbki parapetów zewnętrznych - ocynkowana gr. 0,55 mm Materiały użyte do modernizacji muszą posiadać świadectwa dopuszczające stosowanie ich w budownictwie zgodnie z ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U. Nr 92 poz. 881). 6. Wymagania i warunki dotyczące wykonania robót: 6.1 Wykonawca zobowiązany jest do przedstawienia wraz z ofertą: - kompletną aprobatę, - inne dokumenty potwierdzające spełnienie stawianych powyżej wymagań technicznych (szyby, okucia). 6.2 Wykonawca powinien przedstawić w ofercie dokument autoryzacji od producenta proponowanego systemu. 6.3 Rozpoczęcie robót nastąpi po protokolarnym wprowadzeniu Wykonawcy na teren wykonywania robót i wpisie tego faktu w dostarczony przez Wykonawcę wewnętrzny Dziennik Budowy. 6.4 Przed przystąpieniem do prac Wykonawca sporządzi plan bezpieczeństwa i ochrony zdrowia uwzględniający specyfikę obiektu i warunki prowadzenia robót (zgodny z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie 3

4 informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia). 6.5 Roboty muszą być wykonywane pod nadzorem pracownika Zamawiającego w oparciu o uzgodnione i zatwierdzone ze służbami technicznymi Zamawiającego harmonogramami kolejności dostępu do poszczególnych pomieszczeń. 6.6 Stały nadzór prowadzonych robót ze strony Wykonawcy musi być pełniony przez osoby posiadające uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie określone przez ustawę Prawo budowlane. 6.7 Wymagana jest pełna identyfikacja pracowników Wykonawcy na placu budowy poprzez wcześniejsze - przynajmniej z dwudniowym wyprzedzeniem - zgłoszenie listy wprowadzanych pracowników. 6.8 Każde planowane wejście do pomieszczeń w celu wymiany okien wymaga powiadomienia użytkowników. 6.9 Roboty budowlane należy realizować zgodnie z przepisami BHP i ppoż., warunkami technicznymi wykonywania i odbioru robót budowlanych oraz ustawą Prawo budowlane i obowiązującymi w tym zakresie przepisami Wykonawca, w celu prawidłowego zamówienia stolarki okiennej i drzwiowej, zobowiązany jest do wykonania jej pomiarów bezpośrednio na budowie Przy demontażu okien Wykonawca musi zwrócić szczególną uwagę, aby nie uszkodzić parapetów wewnętrznych oraz elewacji; wszelkie uszkodzenia muszą być usunięte na koszt Wykonawcy Szczeliny wewnętrzne - między oknem i istniejącym parapetem - należy uzupełnić zaprawą wodoszczelną, drobnoziarnistą, niepylącą, zatartą na gładko tak, by nie było widać ziarna Parapety zewnętrzne przed ułożeniem pokrycia z blachy mają mieć wyrobione spadki z zaprawy z zachowaniem równej krawędzi zewnętrznej i pełnym wypełnieniem szczelin przy murze Roboty należy prowadzić kompleksowo i czysto. Wykonawca musi za każdym razem zabezpieczyć i sprzątać pomieszczenie, w którym będą prowadzone roboty Przestawianie mebli do potrzeb montażu okien oraz sprzątanie należy do Wykonawcy w ramach przygotowania i zabezpieczenia pomieszczeń. 7. Wymagania dotyczące przedmiaru robót i kosztorysu 7.1 Przed przystąpieniem do wykonania kosztorysu należy zapoznać się z przedmiotem zamówienia. 7.2 Technologia i materiały zgodne ze Specyfikacją techniczną oraz Aprobatami technicznymi. 7.3 Kosztorys ofertowy sporządzony metodą uproszczoną z cenami jednostkowymi netto, zawierającymi wszystkie koszty niezbędne do poniesienia w celu wykonania robót w tym koszty robocizny, materiałów podstawowych i pomocniczych, koszty pracy sprzętu wraz z kosztami jednostkowymi i obsługi, koszty pośrednie i zysk. 7.4 Zakres robót zgodny z punktem 2, 5 i 6 Specyfikacji Technicznej. 7.5 Opisy czynności zawarte w przedstawionych poniżej pozycjach przedmiarowych są uzupełnione opisami i czynnościami zawartymi w odwołaniach do katalogów z programu NORMA Pro firmy Athenasoft. 7.6 Wykonywanie robót rozbiórkowych - ręczny z wykorzystaniem elektronarzędzi. 7.7 Usuwanie z budynku gruzu i elementów z rozbiórki poprzez wyniesienie do wyznaczonego miejsca składowania - w kontenerach. 4

5 7.8 Wywóz materiałów rozbiórkowych na odległość do 30 km. 7.9 Transport pionowy i poziomy materiałów ręczny Wykonanie zapraw na placu budowy z suchych mieszanek. Transport do miejsca wbudowania ręczny. 8. Opis działań związanych z kontrolą, badaniami oraz odbiorem robót 8.1 Kontrola wykonanych robót będzie prowadzona zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlanych, Polskimi Normami oraz dostarczonymi Aprobatami technicznymi. 8.2 Do wszystkich materiałów muszą być dostarczone aktualne dokumenty certyfikaty bądź deklaracje zgodności. 8.3 Do dostarczonej stolarki musi być dołączona karta wyrobu zgodnie z wytycznymi Związku Polskie Okna i Drzwi. 8.4 W ramach dokumentacji powykonawczej musi być dostarczony egzemplarz instrukcji prawidłowego i bezpiecznego użytkowania (Ustawa z r o szczególnych warunkach sprzedaży konsumenckiej) oraz wymagań związanych z konserwacją i utrzymaniem zamontowanej stolarki. 8.5 Protokolarny odbiór robót rozpocznie się w ciągu 3 dni roboczych od daty pisemnego zgłoszenia zakończenia robót i dostarczenia pełnej dokumentacji powykonawczej. 8.6 Pisemne zgłoszenie zakończenia robót może nastąpić po potwierdzeniu przez pracownika Zamawiającego gotowości do odbioru w wewnętrznym Dzienniku Budowy. 9. Dokumenty odniesienia 9.1 Warunki techniczne wykonania i odbioru robót budowlano-montażowych Tom 1 Budownictwo Ogólne (Arkady 1988 z późniejszymi zmianami). 9.2 Aprobaty techniczne wraz z normami z nimi związanymi. 9.3 Ustawa z r o szczególnych warunkach sprzedaży konsumenckiej 9.4 Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz.U. Nr 92 poz. 881) 5
