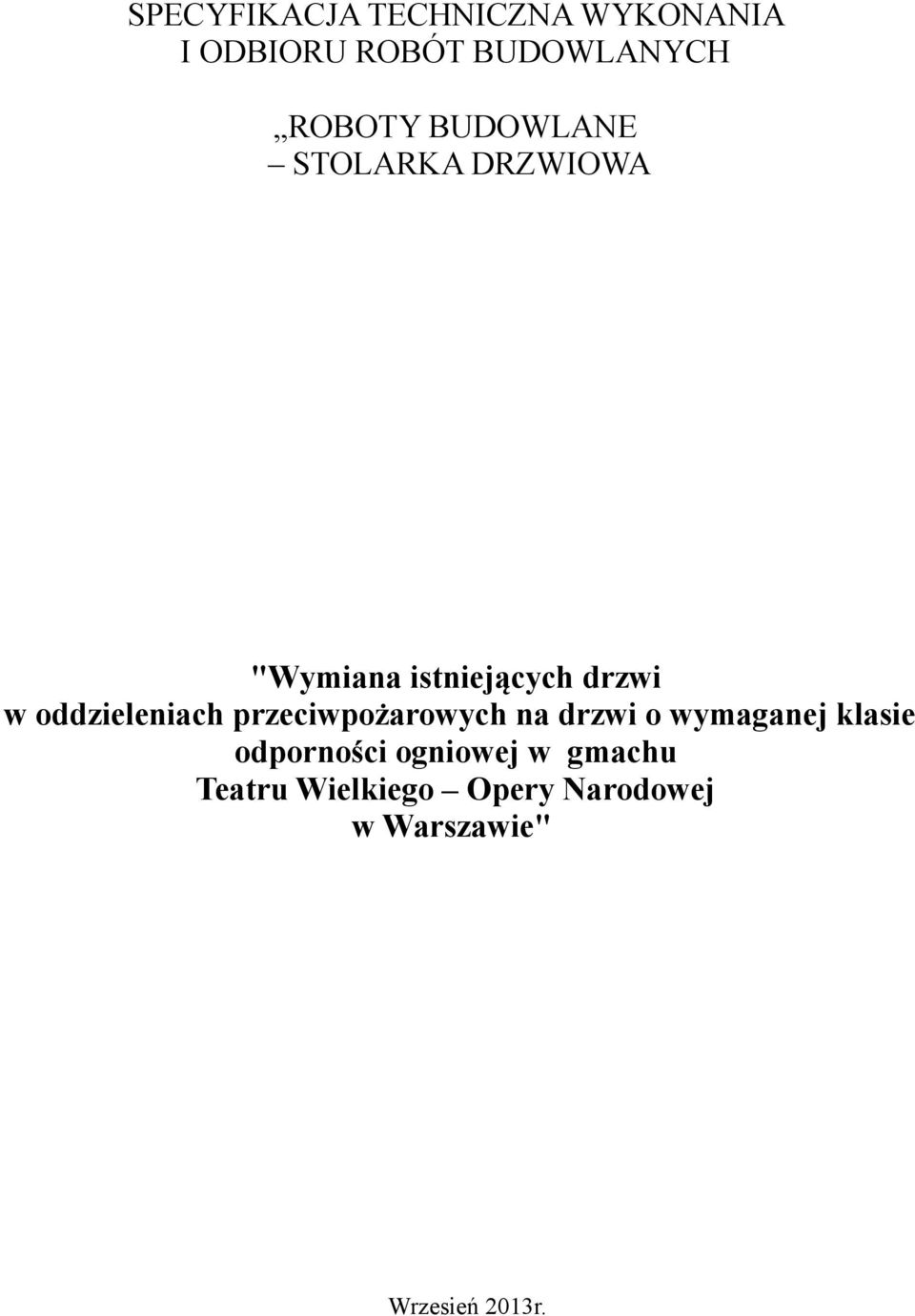

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ROBOTY BUDOWLANE STOLARKA DRZWIOWA "Wymiana istniejących drzwi w oddzieleniach przeciwpożarowych na drzwi o wymaganej klasie odporności ogniowej w gmachu Teatru Wielkiego Opery Narodowej w Warszawie" Wrzesień 2013r.

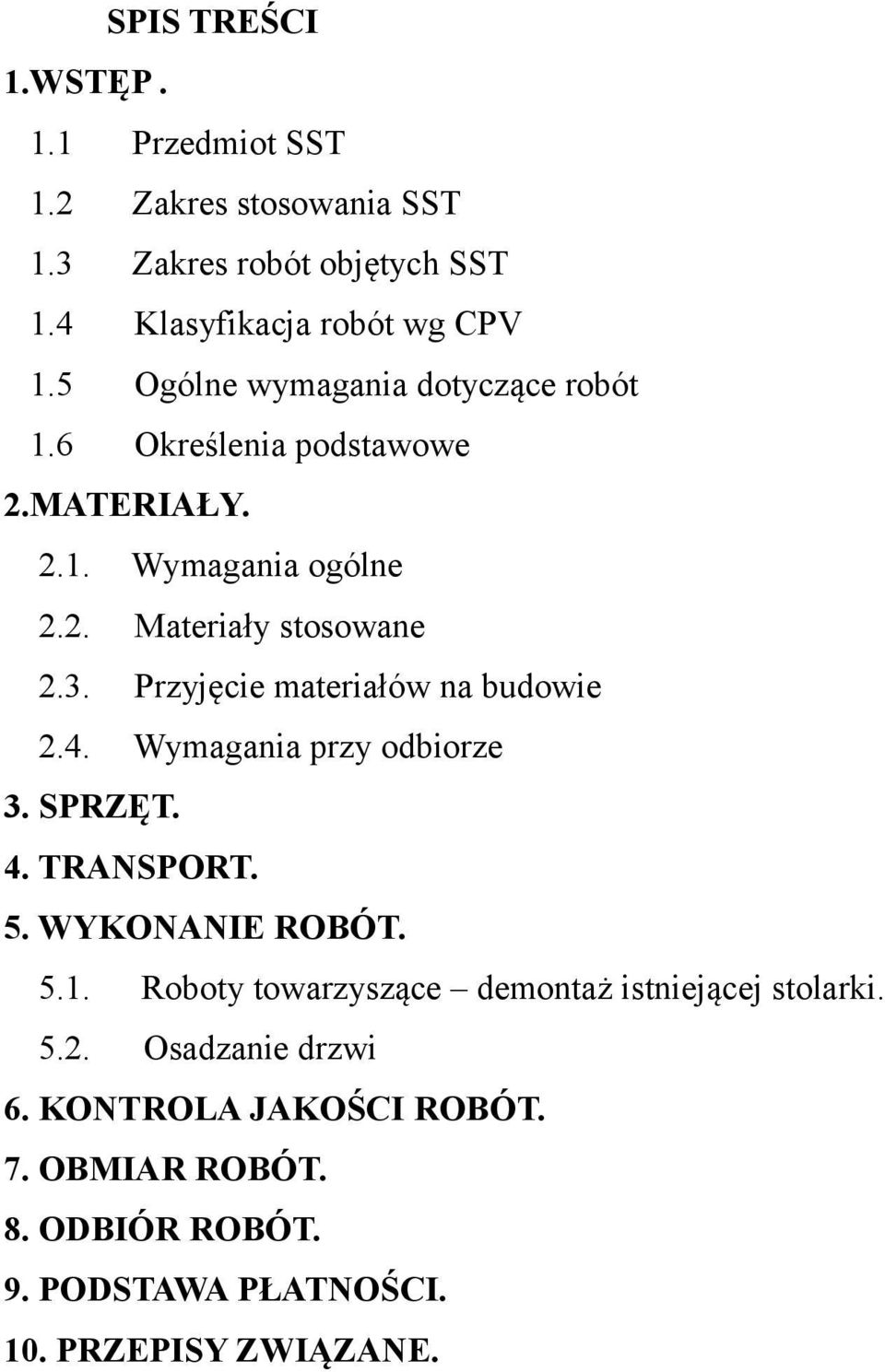

2 SPIS TREŚCI 1.WSTĘP. 1.1 Przedmiot SST 1.2 Zakres stosowania SST 1.3 Zakres robót objętych SST 1.4 Klasyfikacja robót wg CPV 1.5 Ogólne wymagania dotyczące robót 1.6 Określenia podstawowe 2.MATERIAŁY Wymagania ogólne 2.2. Materiały stosowane 2.3. Przyjęcie materiałów na budowie 2.4. Wymagania przy odbiorze 3. SPRZĘT. 4. TRANSPORT. 5. WYKONANIE ROBÓT Roboty towarzyszące demontaż istniejącej stolarki Osadzanie drzwi 6. KONTROLA JAKOŚCI ROBÓT. 7. OBMIAR ROBÓT. 8. ODBIÓR ROBÓT. 9. PODSTAWA PŁATNOŚCI. 10. PRZEPISY ZWIĄZANE.

3 SPIS TREŚCI 1.WSTĘP. 1.1 Przedmiot ST. Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru ślusarki drzwiowej podczas realizacji zadania pn. "Wymiana istniejących drzwi w oddzieleniach przeciwpożarowych na drzwi o wymaganej klasie odporności ogniowej w gmachu Teatru Wielkiego Opery Narodowej w Warszawie" 1.2 Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST. Roboty, których dotyczy Specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót: - demontaż istniejącej stolarki drzwiowej, - osadzenie stolarki drzwiowej ppoż. - obrobienie ścianki nad otworem drzwiowym i wzdłuż pionowych ościeży. 1.4 Klasyfikacja robót wg CPV. Klasyfikacja robót objętych Specyfikacją wg CPV (Wspólnego Słownika Zamówień): Kategoria robót Roboty budowlane Instalowanie drzwi Drzwi przeciwpożarowe 1.5 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność ze sztuką budowlaną, poleceniami przedstawicieli Zamawiajacego. Ogólne wymagania dotyczące robót Wymagania ogólne. 1.6 Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z odpowiednimi normami oraz określeniami podanymi w ogólnych wymagan dotyczących robot. 2.MATERIAŁY Wymagania ogólne. Materiały stosowane powinny spełniać wymagania: posiadać certyfikat zgodności ze zharmonizowaną normą europejską wprowadzoną do norm polskich, z europejską aprobatą techniczną lub krajową specyfikacją techniczną państwa członkowskiego uznaną za zgodną z wymaganiami podstawowymi, a następnie być oznaczone znakowaniem CE. posiadać deklarację zgodności wydaną przez producenta. Na opakowaniach materiałów stosowanych do wykonywania robót powinien się znajdować termin przydatności do stosowania. Sposób transportu i składowania materiałów do robót powinien być zgodny z wymaganiami producenta Materiały stosowane. Drzwi drewniane przeciwpożarowe: Drzwi drewniane pełne okleinowane okleiną naturalną buk lub jesion, wyposażone w samozamykacz montowany do skrzydła, Samozamykacze muszą być dopasowane do wielkości oraz ciężaru skrzydła; Klasa odporności ogniowej EI 30 i EI 60 potwierdzona aprobatą techniczną,

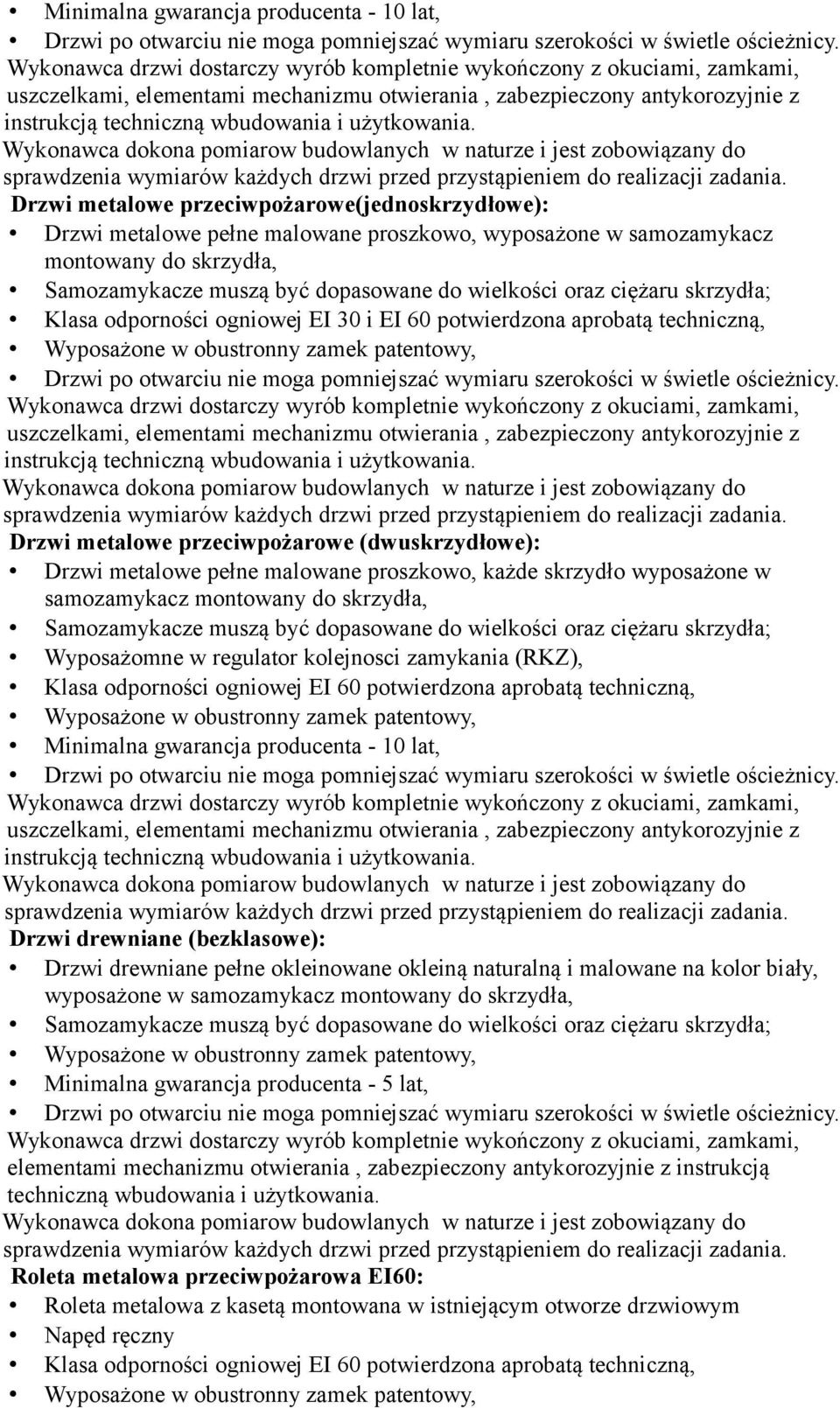

4 Minimalna gwarancja producenta - 10 lat, Drzwi po otwarciu nie moga pomniejszać wymiaru szerokości w świetle ościeżnicy. Wykonawca drzwi dostarczy wyrób kompletnie wykończony z okuciami, zamkami, uszczelkami, elementami mechanizmu otwierania, zabezpieczony antykorozyjnie z instrukcją techniczną wbudowania i użytkowania. Wykonawca dokona pomiarow budowlanych w naturze i jest zobowiązany do Drzwi metalowe przeciwpożarowe(jednoskrzydłowe): Drzwi metalowe pełne malowane proszkowo, wyposażone w samozamykacz montowany do skrzydła, Samozamykacze muszą być dopasowane do wielkości oraz ciężaru skrzydła; Klasa odporności ogniowej EI 30 i EI 60 potwierdzona aprobatą techniczną, Drzwi po otwarciu nie moga pomniejszać wymiaru szerokości w świetle ościeżnicy. Wykonawca drzwi dostarczy wyrób kompletnie wykończony z okuciami, zamkami, uszczelkami, elementami mechanizmu otwierania, zabezpieczony antykorozyjnie z instrukcją techniczną wbudowania i użytkowania. Wykonawca dokona pomiarow budowlanych w naturze i jest zobowiązany do Drzwi metalowe przeciwpożarowe (dwuskrzydłowe): Drzwi metalowe pełne malowane proszkowo, każde skrzydło wyposażone w samozamykacz montowany do skrzydła, Samozamykacze muszą być dopasowane do wielkości oraz ciężaru skrzydła; Wyposażomne w regulator kolejnosci zamykania (RKZ), Klasa odporności ogniowej EI 60 potwierdzona aprobatą techniczną, Minimalna gwarancja producenta - 10 lat, Drzwi po otwarciu nie moga pomniejszać wymiaru szerokości w świetle ościeżnicy. Wykonawca drzwi dostarczy wyrób kompletnie wykończony z okuciami, zamkami, uszczelkami, elementami mechanizmu otwierania, zabezpieczony antykorozyjnie z instrukcją techniczną wbudowania i użytkowania. Wykonawca dokona pomiarow budowlanych w naturze i jest zobowiązany do Drzwi drewniane (bezklasowe): Drzwi drewniane pełne okleinowane okleiną naturalną i malowane na kolor biały, wyposażone w samozamykacz montowany do skrzydła, Samozamykacze muszą być dopasowane do wielkości oraz ciężaru skrzydła; Minimalna gwarancja producenta - 5 lat, Drzwi po otwarciu nie moga pomniejszać wymiaru szerokości w świetle ościeżnicy. Wykonawca drzwi dostarczy wyrób kompletnie wykończony z okuciami, zamkami, elementami mechanizmu otwierania, zabezpieczony antykorozyjnie z instrukcją techniczną wbudowania i użytkowania. Wykonawca dokona pomiarow budowlanych w naturze i jest zobowiązany do Roleta metalowa przeciwpożarowa EI60: Roleta metalowa z kasetą montowana w istniejącym otworze drzwiowym Napęd ręczny Klasa odporności ogniowej EI 60 potwierdzona aprobatą techniczną,

5 Wykonawca dokona pomiarow budowlanych w naturze i jest zobowiązany do 2.3. Przyjęcie materiałów na budowie. Producent jest zobowiązany dostarczyć dla każdego wyrobu certyfikat na znak bezpieczeństwa, certyfikat zgodności z dokumentem odniesienia lub deklarację zgodniości dla partii wyrobu oraz kartę katalogową wyrobu lub firmowe wytyczne stosowania wyrobu. Kontrolne badania właściwości wyrobów należy przeprowadzać zgodnie z wymaganiami norm dotyczącymi wyrobu lub innych dokumentów odniesienia, typu aprobata techniczna. Materiały mogą być przyjęte na budowę, jeśli spełniają następujące warunki: spełniają parametry określone przez Zamawiającego, są właściwie opakowane i oznakowane, spełniają wymagane właściwości wykazane w odpowiednich dokumentach, posiadają certyfikat zgodności. Przyjęcie wyrobów na budowę powinno być potwierdzone przez Inspektora nadzoru Wymagania przy odbiorze Każdy element dostarczony na budowę podlega odbiorowi pod względem: jakości materiałów, zgodności z atestami producenta, jakości wykonania z uwzględnieniem dopuszczalnych tolerancji, zgodności z atestem producenta, Odbiory oraz ewentualne zalecenia co do sposobu naprawy powstałych uszkodzeń w czasie transportu potwierdza umocowany przedstawiciel Zamawiajacego. 3. SPRZĘT. Do demontażu stolarki i montażu nowej może być uzyty dowolny, sprawny sprzęt w ramach obowiazujacej sztuki budowlanej. 4. TRANSPORT Transport materiałów z rozbiórki dowolnymi środkami transportu. Przewożone ładunki należy zabezpieczyć przed spadnięciem i przesunięciem Każda partia wyrobów powinna zawierać wszystkie elementy przewidziane aprobatami, atestami Elementy do transportu należy zabezpieczyć przed uszkodzeniem przez odpowiednie opakowanie oraz muszą być zabezpieczone przed przesunięcie m lub utratą stateczności. Elementy przewozić w miarę możliwości przy użyciu palet lub jednostek kontenerowych Okucia nie zamontowane do wyrobu przechowywać i transportować w odrębnych opakowaniach Wszystkie wyroby należy przechowywać w magazynach zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi Podłogi w pomieszczeniu magazynowym powinny być utwardzone, poziome i równe. Wyroby należy układać w odległości nie mniejszej niż 1 m od czynnych urządzeń grzejnych. 5. WYKONANIE ROBÓT Roboty towarzyszące. Przed przystąpieniem do demontażu drzwi należy przeprowadzić dokładne rozeznanie budynku i otaczającego terenu. Przed przystąpieniem do robót należy wykonać wszystkie niezbędne zabezpieczenia, jak oznakowanie i ogrodzenie terenu robót, zgromadzenie potrzebnych narzędzi i sprzętu oraz przygotowanie odpowiednich urządzeń do usuwania z budynku materiałów z demontażu.

6 Pracownicy zatrudnieni przy robotach powinni być dokładnie zaznajomieni z zakresem prac. Przy pracach demontażowych mają zastosowanie ogólnie obowiązujące przepisy bezpieczeństwa i higieny pracy w robotach budowlanych. Wszystkie przejścia znajdujące się w zasięgu robót powinno się zabezpieczyć i wytyczyć obejścia i je wyraźnie oznakować Demontaż istniejącej stolarki. ostrożne wykucie z muru ościeżnic drzwiowych z odniesieniem i złożeniem na wskazane miejsce, usunięcie z budynku materiałówe pozyskanych z demontażu Roboty przygotowawcze. Przed montażem drzwi należy przygotować elementy budowlane otworu drzwiowego zgodnie z aprobatą techniczną i wytycznymi technologicznymi producenta drzwi przeciwpożarowych. Przed rozpoczęciem robót związanych z wbudowaniem stolarki drzwiowej należy zapoznać się z warunkami istniejącymi w miejscu osadzenia i ocenić, czy zapewniają one możliwość bezusterkowego wykonania robót. Nie należy rozpoczynać robót w przypadku: - niemożności właściwego połączenia ościeżnicy drzwi z elementami obiektu za pomocą części złącznych, - braku możliwości mocowania do konstrukcji obiektu, - odchyłek otworu drzwiowego przekraczających dopuszczalne wartosci podane przez producenta. wszystkie usterki należy usunąć i uzyskać akceptację Inspektora nadzoru. w przypadku konieczności powiększenia otworu drzwiowego dokonać to poprzez ostrożne ręczne wykucie ościeży, w przypadku konieczności dokonać uzupełnienie tynków - tynk zwykłych kat. III ; - przygotowanie powierzcgni do tynkowania, - wykonanie tynków zwykłych trzywarstwowych w miejscach stykach murów (ścian) z ościeżnicami, - dokładne połączenie nowych tynków z istniejacymi Obsadzenie stolarki. przed osadzeniem drzwi należy sprawdzić prawidłowość przygotowanego ościeża po demontażu istniejacych drzwi. Należy sprawdzić możliwość mocowania elementow do ścian. ościeżnice drzwi powinny być osadzone zgodnie z z aprobatą techniczną i wytycznymi technologicznymi producenta drzwi przeciwpożarowych. ustawienie stolarki należy sprawdzić w pionie i poziomie. dopuszczalne odchylenie od pionu i poziomu nie powinno być większe niż 2 mm na 1 m wysokości, jednak nie więcej niż 3 mm na całej długości elementów ościeżnicy. Odchylenie ościeżnicy od płaszczyzny pionowej nie może być większe niż 2 mm. Różnice wymiarów przekątnych nie powinny być większe niż: - 2 mm przy długości przekątnej do 2 m, - 3 mm przy długości przekątnej powyżej 2 m. wszystkie materiały uszczelniające muszą posiadać dopuszczenia do stosowania w budownictwie w ochronie przeciwpożarowej. Nie jest dopuszczone montowanie drzwi na piankę przeciwpożarową. montaż drzwi prowadzić pod nadzorem pożarowym uprawnionych osób. po zamontowaniu sprawdzić działanie przy zamykaniu i otwieraniu, działanie drzwi i zamków Roboty wykończeniowe.

7 wykonanie reperacji pęknięć, rys uszkodzeń oraz wygładzenie powierzchni tynku zaprawą gipsową, zagruntowanie powierzchni, malowanie dwukrotne tynków. 6. KONTROLA JAKOŚCI ROBÓT Ocena zgodności będzie obejmowała: zgodność użytych materiałów z wymaganiami dokumentacji technicznej oraz normami państwowymi i aprobatami technicznymi, badanie gotowego wyrobu w tym: - sprawdzenie wymiarów, - wykończenia powierzchni, - połączeń konstrukcyjnych (zgodność z warunkami technicznymi, wymaganiami norm państwowych lub świadectw dopuszczenia do stosowania w budownictwie, oraz sprawdzenie rodzaju, liczby i wielkości okuć oraz ich zamocowania i działania, prawidłowości rozmieszczenia miejsc mocowania i sposobu osadzenia elementów, prawidłowości uszczelnienia, działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania, na drzwiach wymagane jest oznaczenie klasy odporności ogniowej umieszczone przez producenta na stałe. Roboty podlegają odbiorowi. 7. OBMIAR ROBÓT. Jednostką obmiarową robót jest ilość szt. wbudowanej stolarki. 8. ODBIÓR ROBÓT Odbiór obejmuje wszystkie materiały podane w pkt 2 oraz czynności podane w punkcie 5 a także wszystkie czynności i roboty towarzyszące Roboty uznaje się za zgodne z warunkami kontraktu i ST jeżeli wszystkie pomiary i badania (z uwzględnieniem dopuszczalnych tolerancji) wg pkt.6 ST dały pozytywne wyniki Sprawdzeniu podlega: zgodność z dokumentacją techniczną, rodzaj zastosowanych materiałów, prawidłowość montażu, pion i poziom zamontowanej stolarki, dopuszczalne odchylenie od pionu i poziomu nie powinno być większe niż 2 mm na 1 m wysokości, jednak nie więcej niż 3 mm na całej długości elementów ościeżnicy. odchylenie ościeżnicy od płaszczyzny pionowej nie może być większe niż 2 mm. różnice wymiarów przekątnych nie powinny być większe niż: - 2 mm przy długości przekątnej do 2 m, - 3 mm przy długości przekątnej powyżej 2 m. 9. PODSTAWA PŁATNOŚCI Zasady rozliczania i płatności za wykonane roboty będą określone w umowie pomiędzy Zamawiającym a Wykonawcą Płaci się za ustaloną ilość wykonanych robót w jednostkach podanych w pkt 7. Cena obejmuje: demontaż istniejacej stolarki drzwiowej, dostarczenie gotowej stolarki drzwiowej,

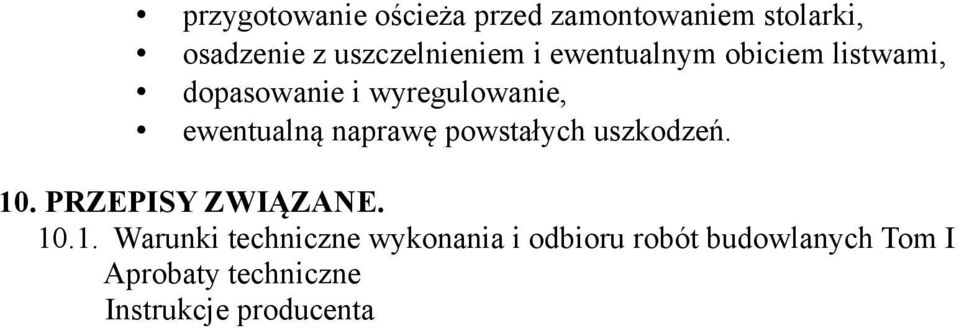

8 przygotowanie ościeża przed zamontowaniem stolarki, osadzenie z uszczelnieniem i ewentualnym obiciem listwami, dopasowanie i wyregulowanie, ewentualną naprawę powstałych uszkodzeń. 10. PRZEPISY ZWIĄZANE Warunki techniczne wykonania i odbioru robót budowlanych Tom I Aprobaty techniczne Instrukcje producenta
