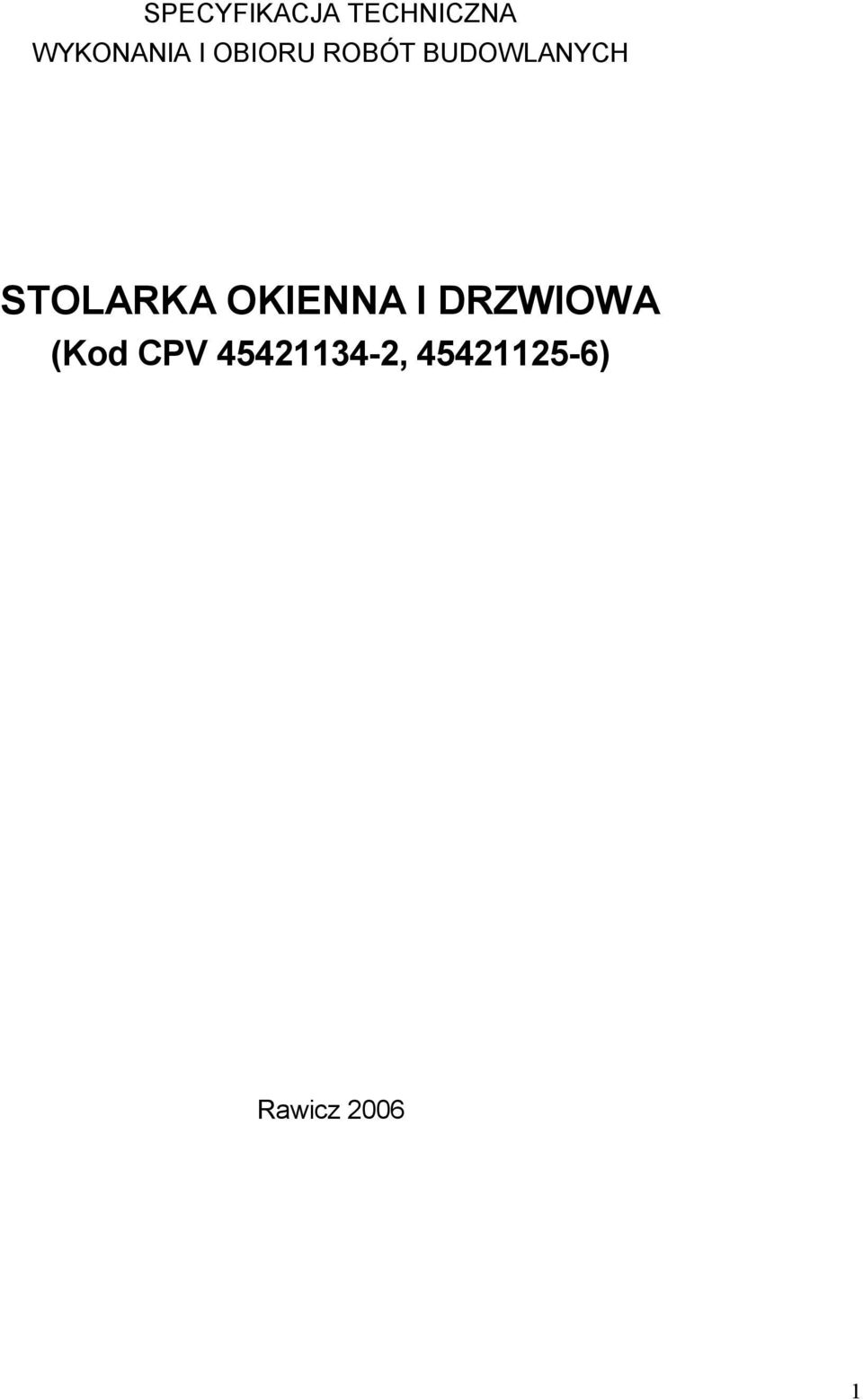

1 SPECYFIKACJA TECHNICZNA WYKONANIA I OBIORU ROBÓT BUDOWLANYCH STOLARKA OKIENNA I DRZWIOWA (Kod CPV , ) Rawicz

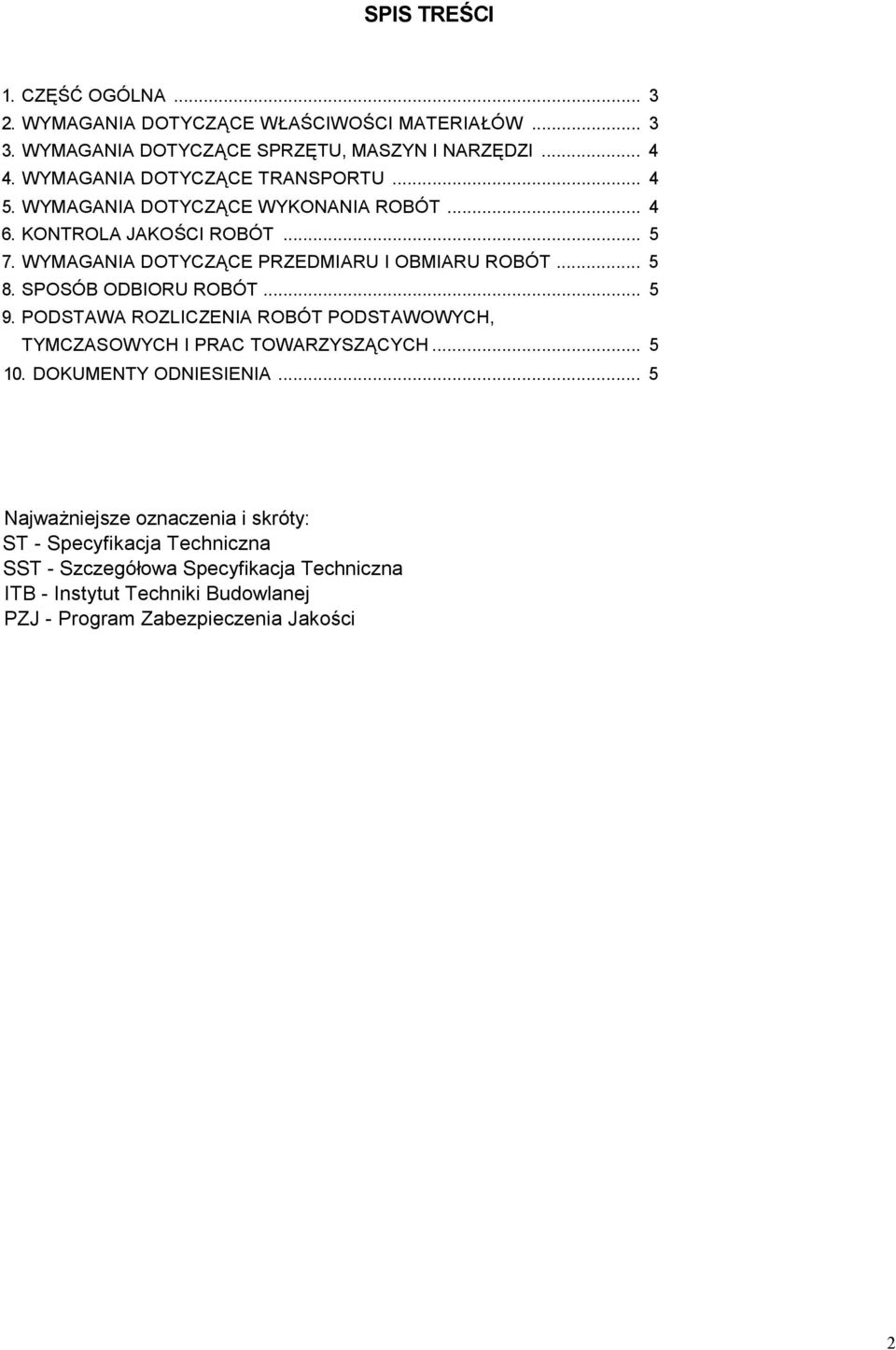

2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI WYMAGANIA DOTYCZĄCE TRANSPORTU WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT KONTROLA JAKOŚCI ROBÓT WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT SPOSÓB ODBIORU ROBÓT PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH DOKUMENTY ODNIESIENIA... 5 Najważniejsze oznaczenia i skróty: ST - Specyfikacja Techniczna SST - Szczegółowa Specyfikacja Techniczna ITB - Instytut Techniki Budowlanej PZJ - Program Zabezpieczenia Jakości 2

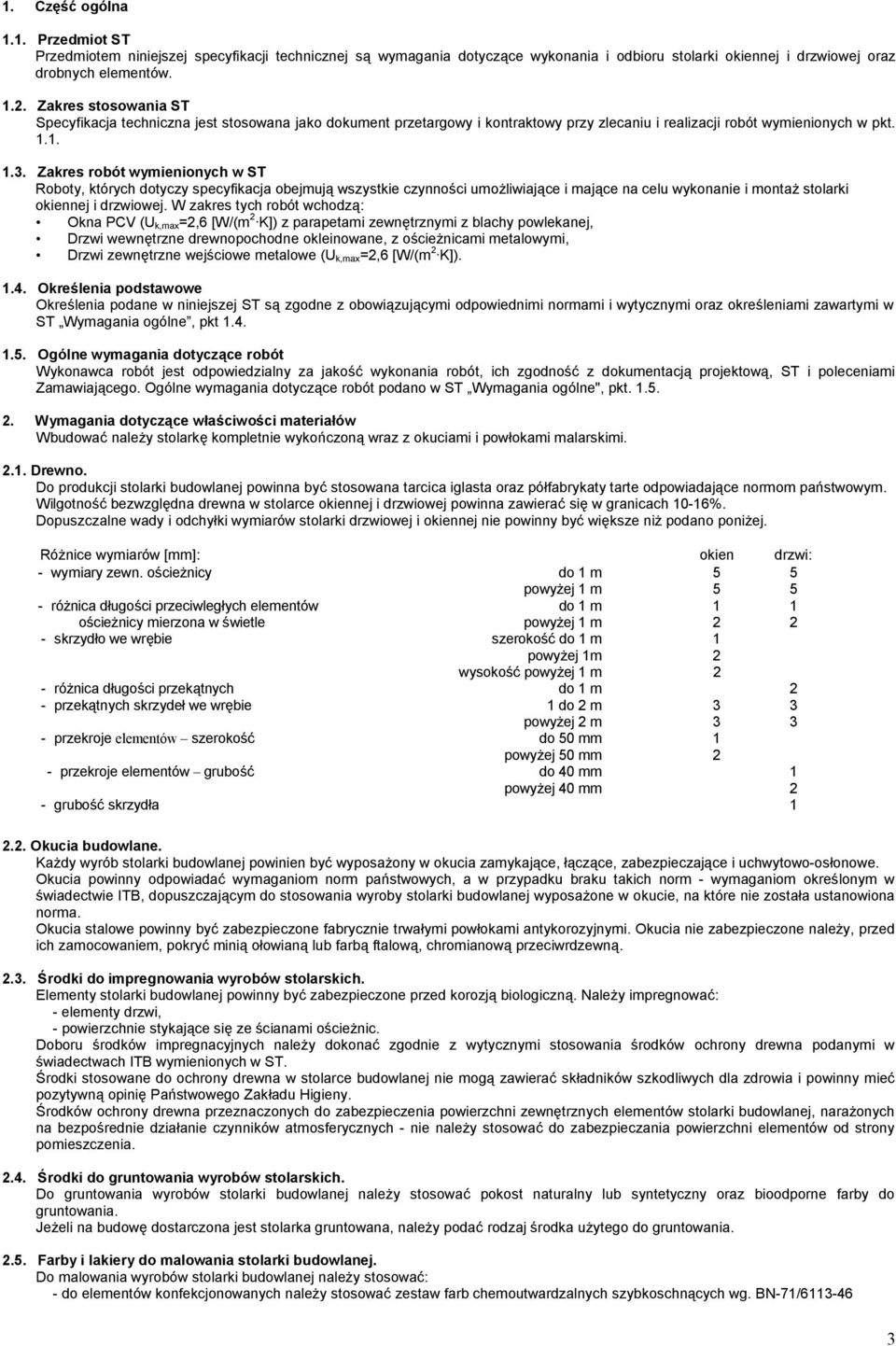

3 1. Część ogólna 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru stolarki okiennej i drzwiowej oraz drobnych elementów Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót wymienionych w ST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie i montaż stolarki okiennej i drzwiowej. W zakres tych robót wchodzą: Okna PCV (U k,max=2,6 [W/(m 2 K]) z parapetami zewnętrznymi z blachy powlekanej, Drzwi wewnętrzne drewnopochodne okleinowane, z ościeżnicami metalowymi, Drzwi zewnętrzne wejściowe metalowe (U k,max=2,6 [W/(m 2 K]) Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami i wytycznymi oraz określeniami zawartymi w ST Wymagania ogólne, pkt Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową, ST i poleceniami Zamawiającego. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne", pkt Wymagania dotyczące właściwości materiałów Wbudować należy stolarkę kompletnie wykończoną wraz z okuciami i powłokami malarskimi Drewno. Do produkcji stolarki budowlanej powinna być stosowana tarcica iglasta oraz półfabrykaty tarte odpowiadające normom państwowym. Wilgotność bezwzględna drewna w stolarce okiennej i drzwiowej powinna zawierać się w granicach 10-16%. Dopuszczalne wady i odchyłki wymiarów stolarki drzwiowej i okiennej nie powinny być większe niż podano poniżej. Różnice wymiarów [mm]: okien drzwi: - wymiary zewn. ościeżnicy do 1 m 5 5 powyżej 1 m różnica długości przeciwległych elementów do 1 m 1 1 ościeżnicy mierzona w świetle powyżej 1 m skrzydło we wrębie szerokość do 1 m 1 powyżej 1m 2 wysokość powyżej 1 m 2 - różnica długości przekątnych do 1 m 2 - przekątnych skrzydeł we wrębie 1 do 2 m 3 3 powyżej 2 m przekroje elementów szerokość do 50 mm 1 powyżej 50 mm 2 - przekroje elementów grubość do 40 mm 1 powyżej 40 mm 2 - grubość skrzydła Okucia budowlane. Każdy wyrób stolarki budowlanej powinien być wyposażony w okucia zamykające, łączące, zabezpieczające i uchwytowo-osłonowe. Okucia powinny odpowiadać wymaganiom norm państwowych, a w przypadku braku takich norm - wymaganiom określonym w świadectwie ITB, dopuszczającym do stosowania wyroby stolarki budowlanej wyposażone w okucie, na które nie została ustanowiona norma. Okucia stalowe powinny być zabezpieczone fabrycznie trwałymi powłokami antykorozyjnymi. Okucia nie zabezpieczone należy, przed ich zamocowaniem, pokryć minią ołowianą lub farbą ftalową, chromianową przeciwrdzewną Środki do impregnowania wyrobów stolarskich. Elementy stolarki budowlanej powinny być zabezpieczone przed korozją biologiczną. Należy impregnować: - elementy drzwi, - powierzchnie stykające się ze ścianami ościeżnic. Doboru środków impregnacyjnych należy dokonać zgodnie z wytycznymi stosowania środków ochrony drewna podanymi w świadectwach ITB wymienionych w ST. Środki stosowane do ochrony drewna w stolarce budowlanej nie mogą zawierać składników szkodliwych dla zdrowia i powinny mieć pozytywną opinię Państwowego Zakładu Higieny. Środków ochrony drewna przeznaczonych do zabezpieczenia powierzchni zewnętrznych elementów stolarki budowlanej, narażonych na bezpośrednie działanie czynników atmosferycznych - nie należy stosować do zabezpieczania powierzchni elementów od strony pomieszczenia Środki do gruntowania wyrobów stolarskich. Do gruntowania wyrobów stolarki budowlanej należy stosować pokost naturalny lub syntetyczny oraz bioodporne farby do gruntowania. Jeżeli na budowę dostarczona jest stolarka gruntowana, należy podać rodzaj środka użytego do gruntowania Farby i lakiery do malowania stolarki budowlanej. Do malowania wyrobów stolarki budowlanej należy stosować: - do elementów konfekcjonowanych należy stosować zestaw farb chemoutwardzalnych szybkoschnących wg. BN-71/

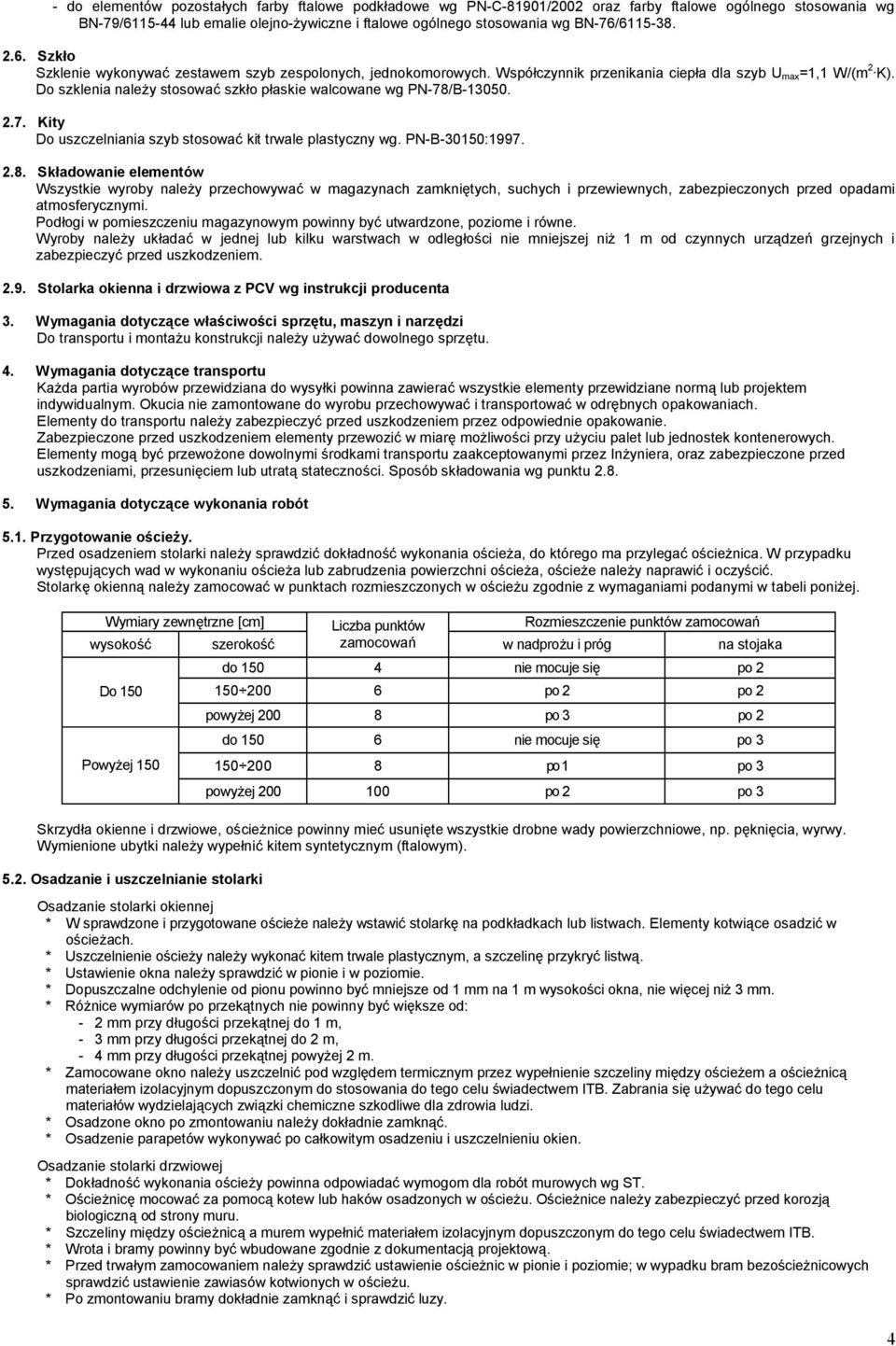

4 - do elementów pozostałych farby ftalowe podkładowe wg PN-C-81901/2002 oraz farby ftalowe ogólnego stosowania wg BN-79/ lub emalie olejno-żywiczne i ftalowe ogólnego stosowania wg BN-76/ Szkło Szklenie wykonywać zestawem szyb zespolonych, jednokomorowych. Współczynnik przenikania ciepła dla szyb U max=1,1 W/(m 2 K). Do szklenia należy stosować szkło płaskie walcowane wg PN-78/B Kity Do uszczelniania szyb stosować kit trwale plastyczny wg. PN-B-30150: Składowanie elementów Wszystkie wyroby należy przechowywać w magazynach zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. Podłogi w pomieszczeniu magazynowym powinny być utwardzone, poziome i równe. Wyroby należy układać w jednej lub kilku warstwach w odległości nie mniejszej niż 1 m od czynnych urządzeń grzejnych i zabezpieczyć przed uszkodzeniem Stolarka okienna i drzwiowa z PCV wg instrukcji producenta 3. Wymagania dotyczące właściwości sprzętu, maszyn i narzędzi Do transportu i montażu konstrukcji należy używać dowolnego sprzętu. 4. Wymagania dotyczące transportu Każda partia wyrobów przewidziana do wysyłki powinna zawierać wszystkie elementy przewidziane normą lub projektem indywidualnym. Okucia nie zamontowane do wyrobu przechowywać i transportować w odrębnych opakowaniach. Elementy do transportu należy zabezpieczyć przed uszkodzeniem przez odpowiednie opakowanie. Zabezpieczone przed uszkodzeniem elementy przewozić w miarę możliwości przy użyciu palet lub jednostek kontenerowych. Elementy mogą być przewożone dowolnymi środkami transportu zaakceptowanymi przez Inżyniera, oraz zabezpieczone przed uszkodzeniami, przesunięciem lub utratą stateczności. Sposób składowania wg punktu Wymagania dotyczące wykonania robót 5.1. Przygotowanie ościeży. Przed osadzeniem stolarki należy sprawdzić dokładność wykonania ościeża, do którego ma przylegać ościeżnica. W przypadku występujących wad w wykonaniu ościeża lub zabrudzenia powierzchni ościeża, ościeże należy naprawić i oczyścić. Stolarkę okienną należy zamocować w punktach rozmieszczonych w ościeżu zgodnie z wymaganiami podanymi w tabeli poniżej. Wymiary zewnętrzne [cm] wysokość Do 150 Powyżej 150 szerokość Liczba punktów Rozmieszczenie punktów zamocowań zamocowań w nadprożu i próg na stojaka do nie mocuje się po po 2 po 2 powyżej po 3 po 2 do nie mocuje się po po 1 po 3 powyżej po 2 po 3 Skrzydła okienne i drzwiowe, ościeżnice powinny mieć usunięte wszystkie drobne wady powierzchniowe, np. pęknięcia, wyrwy. Wymienione ubytki należy wypełnić kitem syntetycznym (ftalowym) Osadzanie i uszczelnianie stolarki Osadzanie stolarki okiennej * W sprawdzone i przygotowane ościeże należy wstawić stolarkę na podkładkach lub listwach. Elementy kotwiące osadzić w ościeżach. * Uszczelnienie ościeży należy wykonać kitem trwale plastycznym, a szczelinę przykryć listwą. * Ustawienie okna należy sprawdzić w pionie i w poziomie. * Dopuszczalne odchylenie od pionu powinno być mniejsze od 1 mm na 1 m wysokości okna, nie więcej niż 3 mm. * Różnice wymiarów po przekątnych nie powinny być większe od: - 2 mm przy długości przekątnej do 1 m, - 3 mm przy długości przekątnej do 2 m, - 4 mm przy długości przekątnej powyżej 2 m. * Zamocowane okno należy uszczelnić pod względem termicznym przez wypełnienie szczeliny między ościeżem a ościeżnicą materiałem izolacyjnym dopuszczonym do stosowania do tego celu świadectwem ITB. Zabrania się używać do tego celu materiałów wydzielających związki chemiczne szkodliwe dla zdrowia ludzi. * Osadzone okno po zmontowaniu należy dokładnie zamknąć. * Osadzenie parapetów wykonywać po całkowitym osadzeniu i uszczelnieniu okien. Osadzanie stolarki drzwiowej * Dokładność wykonania ościeży powinna odpowiadać wymogom dla robót murowych wg ST. * Ościeżnicę mocować za pomocą kotew lub haków osadzonych w ościeżu. Ościeżnice należy zabezpieczyć przed korozją biologiczną od strony muru. * Szczeliny między ościeżnicą a murem wypełnić materiałem izolacyjnym dopuszczonym do tego celu świadectwem ITB. * Wrota i bramy powinny być wbudowane zgodnie z dokumentacją projektową. * Przed trwałym zamocowaniem należy sprawdzić ustawienie ościeżnic w pionie i poziomie; w wypadku bram bezościeżnicowych sprawdzić ustawienie zawiasów kotwionych w ościeżu. * Po zmontowaniu bramy dokładnie zamknąć i sprawdzić luzy. 4

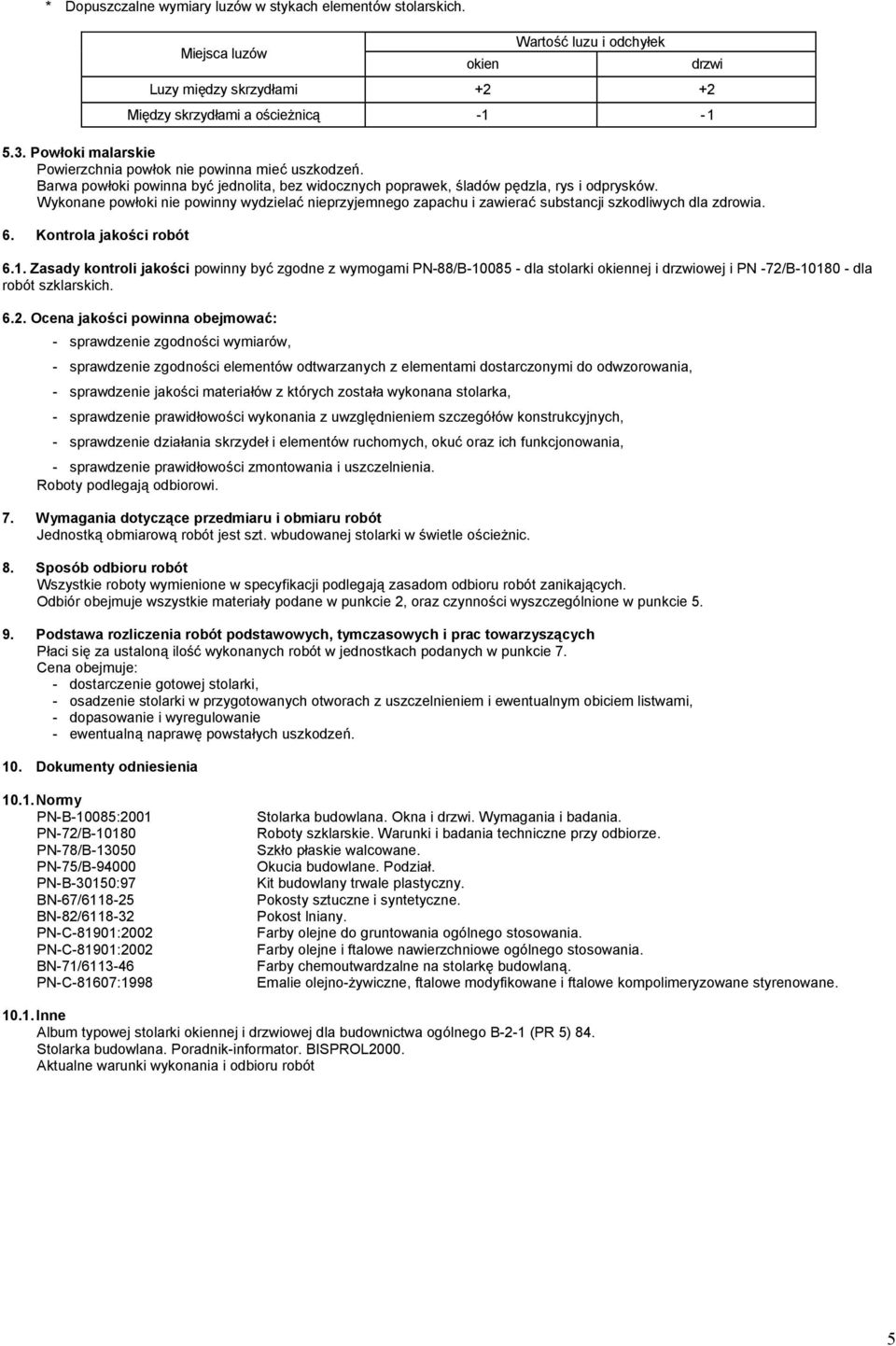

5 * Dopuszczalne wymiary luzów w stykach elementów stolarskich. Miejsca luzów okien Wartość luzu i odchyłek Luzy między skrzydłami Między skrzydłami a ościeżnicą Powłoki malarskie Powierzchnia powłok nie powinna mieć uszkodzeń. Barwa powłoki powinna być jednolita, bez widocznych poprawek, śladów pędzla, rys i odprysków. Wykonane powłoki nie powinny wydzielać nieprzyjemnego zapachu i zawierać substancji szkodliwych dla zdrowia. 6. Kontrola jakości robót 6.1. Zasady kontroli jakości powinny być zgodne z wymogami PN-88/B dla stolarki okiennej i drzwiowej i PN -72/B dla robót szklarskich Ocena jakości powinna obejmować: - sprawdzenie zgodności wymiarów, - sprawdzenie zgodności elementów odtwarzanych z elementami dostarczonymi do odwzorowania, - sprawdzenie jakości materiałów z których została wykonana stolarka, - sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych, - sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania, - sprawdzenie prawidłowości zmontowania i uszczelnienia. Roboty podlegają odbiorowi. 7. Wymagania dotyczące przedmiaru i obmiaru robót Jednostką obmiarową robót jest szt. wbudowanej stolarki w świetle ościeżnic. 8. Sposób odbioru robót Wszystkie roboty wymienione w specyfikacji podlegają zasadom odbioru robót zanikających. Odbiór obejmuje wszystkie materiały podane w punkcie 2, oraz czynności wyszczególnione w punkcie Podstawa rozliczenia robót podstawowych, tymczasowych i prac towarzyszących Płaci się za ustaloną ilość wykonanych robót w jednostkach podanych w punkcie 7. Cena obejmuje: - dostarczenie gotowej stolarki, - osadzenie stolarki w przygotowanych otworach z uszczelnieniem i ewentualnym obiciem listwami, - dopasowanie i wyregulowanie - ewentualną naprawę powstałych uszkodzeń. 10. Dokumenty odniesienia drzwi Normy PN-B-10085:2001 PN-72/B PN-78/B PN-75/B PN-B-30150:97 BN-67/ BN-82/ PN-C-81901:2002 PN-C-81901:2002 BN-71/ PN-C-81607:1998 Stolarka budowlana. Okna i drzwi. Wymagania i badania. Roboty szklarskie. Warunki i badania techniczne przy odbiorze. Szkło płaskie walcowane. Okucia budowlane. Podział. Kit budowlany trwale plastyczny. Pokosty sztuczne i syntetyczne. Pokost lniany. Farby olejne do gruntowania ogólnego stosowania. Farby olejne i ftalowe nawierzchniowe ogólnego stosowania. Farby chemoutwardzalne na stolarkę budowlaną. Emalie olejno-żywiczne, ftalowe modyfikowane i ftalowe kompolimeryzowane styrenowane Inne Album typowej stolarki okiennej i drzwiowej dla budownictwa ogólnego B-2-1 (PR 5) 84. Stolarka budowlana. Poradnik-informator. BISPROL2000. Aktualne warunki wykonania i odbioru robót 5
