Specyfikacja techniczna ST MontaŜ stolarki i ślusarki budowlanej CPV

Transkrypt

1 Specyfikacja techniczna ST MontaŜ stolarki i ślusarki budowlanej CPV

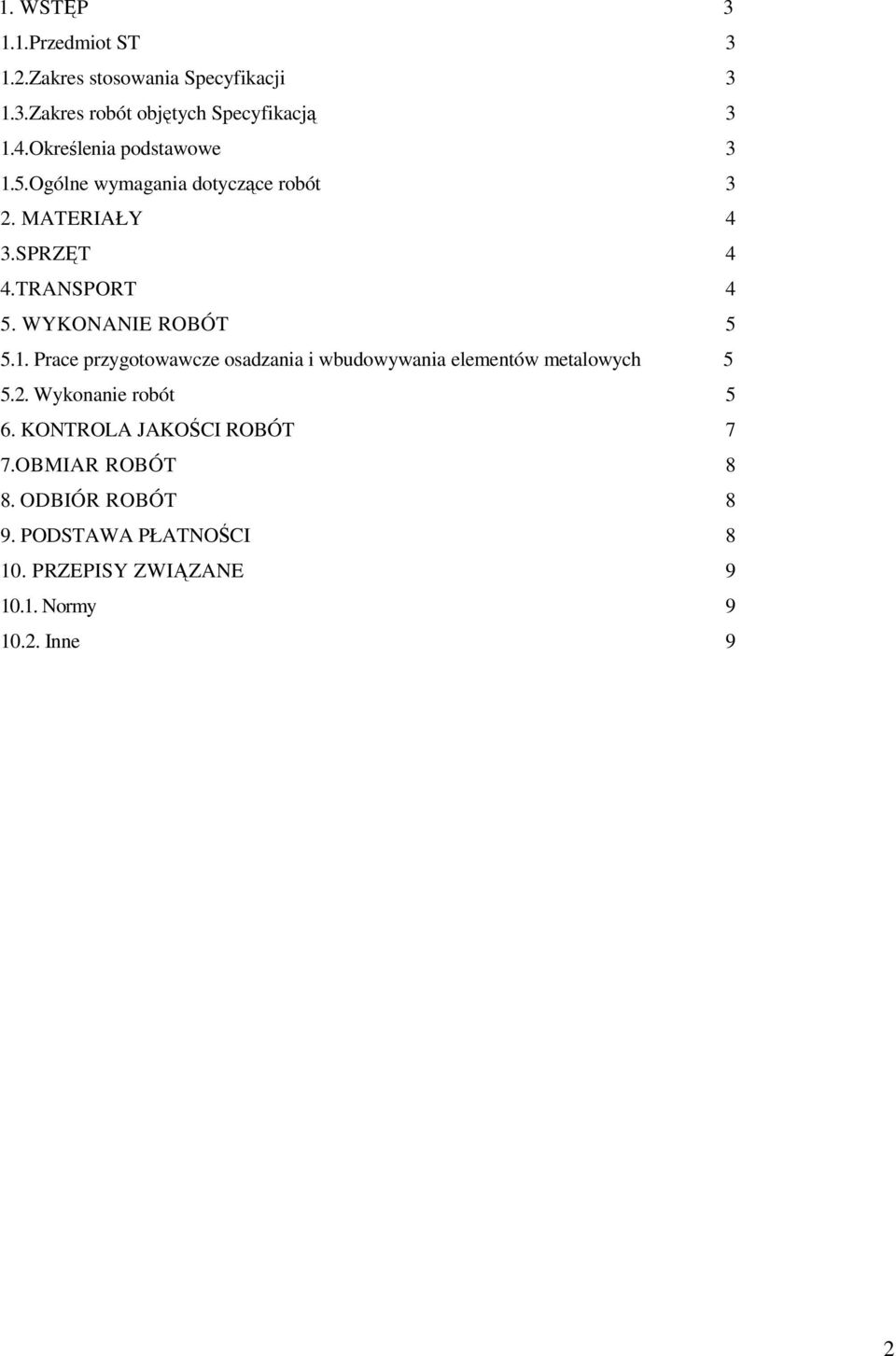

2 1. WSTĘP Przedmiot ST Zakres stosowania Specyfikacji Zakres robót objętych Specyfikacją Określenia podstawowe Ogólne wymagania dotyczące robót 3 2. MATERIAŁY 4 3.SPRZĘT 4 4.TRANSPORT 4 5. WYKONANIE ROBÓT Prace przygotowawcze osadzania i wbudowywania elementów metalowych Wykonanie robót 5 6. KONTROLA JAKOŚCI ROBÓT 7 7.OBMIAR ROBÓT 8 8. ODBIÓR ROBÓT 8 9. PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE Normy Inne 9 2

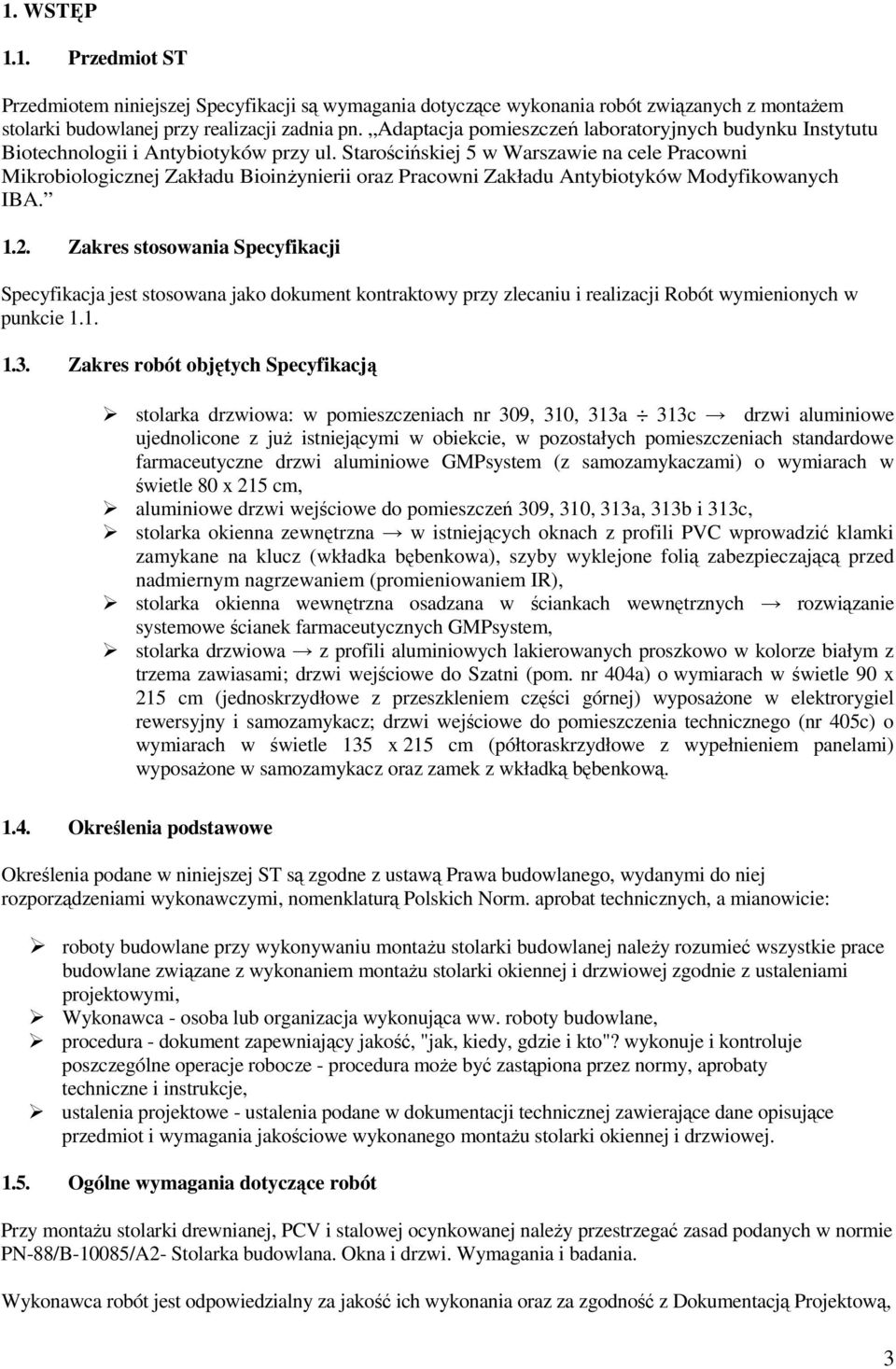

3 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania robót związanych z montaŝem stolarki budowlanej przy realizacji zadnia pn. Adaptacja pomieszczeń laboratoryjnych budynku Instytutu Biotechnologii i Antybiotyków przy ul. Starościńskiej 5 w Warszawie na cele Pracowni Mikrobiologicznej Zakładu BioinŜynierii oraz Pracowni Zakładu Antybiotyków Modyfikowanych IBA Zakres stosowania Specyfikacji Specyfikacja jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji Robót wymienionych w punkcie Zakres robót objętych Specyfikacją stolarka drzwiowa: w pomieszczeniach nr 309, 310, 313a 313c drzwi aluminiowe ujednolicone z juŝ istniejącymi w obiekcie, w pozostałych pomieszczeniach standardowe farmaceutyczne drzwi aluminiowe GMPsystem (z samozamykaczami) o wymiarach w świetle 80 x 215 cm, aluminiowe drzwi wejściowe do pomieszczeń 309, 310, 313a, 313b i 313c, stolarka okienna zewnętrzna w istniejących oknach z profili PVC wprowadzić klamki zamykane na klucz (wkładka bębenkowa), szyby wyklejone folią zabezpieczającą przed nadmiernym nagrzewaniem (promieniowaniem IR), stolarka okienna wewnętrzna osadzana w ściankach wewnętrznych rozwiązanie systemowe ścianek farmaceutycznych GMPsystem, stolarka drzwiowa z profili aluminiowych lakierowanych proszkowo w kolorze białym z trzema zawiasami; drzwi wejściowe do Szatni (pom. nr 404a) o wymiarach w świetle 90 x 215 cm (jednoskrzydłowe z przeszkleniem części górnej) wyposaŝone w elektrorygiel rewersyjny i samozamykacz; drzwi wejściowe do pomieszczenia technicznego (nr 405c) o wymiarach w świetle 135 x 215 cm (półtoraskrzydłowe z wypełnieniem panelami) wyposaŝone w samozamykacz oraz zamek z wkładką bębenkową Określenia podstawowe Określenia podane w niniejszej ST są zgodne z ustawą Prawa budowlanego, wydanymi do niej rozporządzeniami wykonawczymi, nomenklaturą Polskich Norm. aprobat technicznych, a mianowicie: roboty budowlane przy wykonywaniu montaŝu stolarki budowlanej naleŝy rozumieć wszystkie prace budowlane związane z wykonaniem montaŝu stolarki okiennej i drzwiowej zgodnie z ustaleniami projektowymi, Wykonawca - osoba lub organizacja wykonująca ww. roboty budowlane, procedura - dokument zapewniający jakość, "jak, kiedy, gdzie i kto"? wykonuje i kontroluje poszczególne operacje robocze - procedura moŝe być zastąpiona przez normy, aprobaty techniczne i instrukcje, ustalenia projektowe - ustalenia podane w dokumentacji technicznej zawierające dane opisujące przedmiot i wymagania jakościowe wykonanego montaŝu stolarki okiennej i drzwiowej Ogólne wymagania dotyczące robót Przy montaŝu stolarki drewnianej, PCV i stalowej ocynkowanej naleŝy przestrzegać zasad podanych w normie PN-88/B-10085/A2- Stolarka budowlana. Okna i drzwi. Wymagania i badania. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, 3

4 ST i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniami InŜyniera. Ogólne wymagania dotyczące robót podano w ST "Wymagania ogólne". 2. MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania podano w Specyfikacji ST Wymagania ogólne". Materiały do wykonania robót naleŝy stosować zgodnie z Dokumentacją Projektową, opisem technicznym i rysunkami. Wykonawca dla potwierdzenia jakości uŝytych materiałów dostarczy świadectwa potwierdzające odpowiednią jakość materiałów. Materiałami są: ościeŝnice drzwiowe, stalowe, typowe, standardowe farmaceutyczne drzwi aluminiowe GMPsystem (z samozamykaczami) o wymiarach w świetle 80 x 215 cm, klamki zamykane na klucz (wkładka bębenkowa), drzwi aluminiowe, podokienniki wewnętrzne płytowe, pianka montaŝowa, elementy ślusarki. 3. SPRZĘT Ogólne wymagania dotyczące sprzętu podano w Specyfikacji ST Wymagania ogólne". Sprzęt do wykonania montaŝu stolarki budowlanej. Wykonawca przystępujący do montaŝu stolarki budowlanej, powinien wykazać się moŝliwością korzystania z elektronarzędzi i drobnego sprzętu budowlanego. 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w Specyfikacji ST Wymagania ogólne". Pakowanie i magazynowanie stolarki budowlanej powinno zabezpieczać elementy przed opadami atmosferycznymi i odbywać się w pomieszczeniach i magazynach półotwartych i zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. Transport stolarki budowlanej naleŝy wykonać zgodnie z wymogami normy PN-B Okna i drzwi. Pakowanie i transport. Środki transportu powinny zabezpieczać załadowane wyroby przed wpływami atmosferycznymi. PrzewoŜona stolarka powinna być ustawiona pionowo na dolnych powierzchniach. Wyroby ustawione w środkach transportowych naleŝy łączyć w bloki zapewniające stabilność i zwartość ładunku oraz zabezpieczyć przed ich przemieszczaniem. W czasie transportu materiały powinny być zabezpieczone przed zniszczeniem i uszkodzeniem powłok malarskich i powłoki antykorozyjnej przez: Ścisłe ich ustawienie w rzędach Wypełnienie wolnych przestrzeni w rzędach elementami rozpierającymi 4

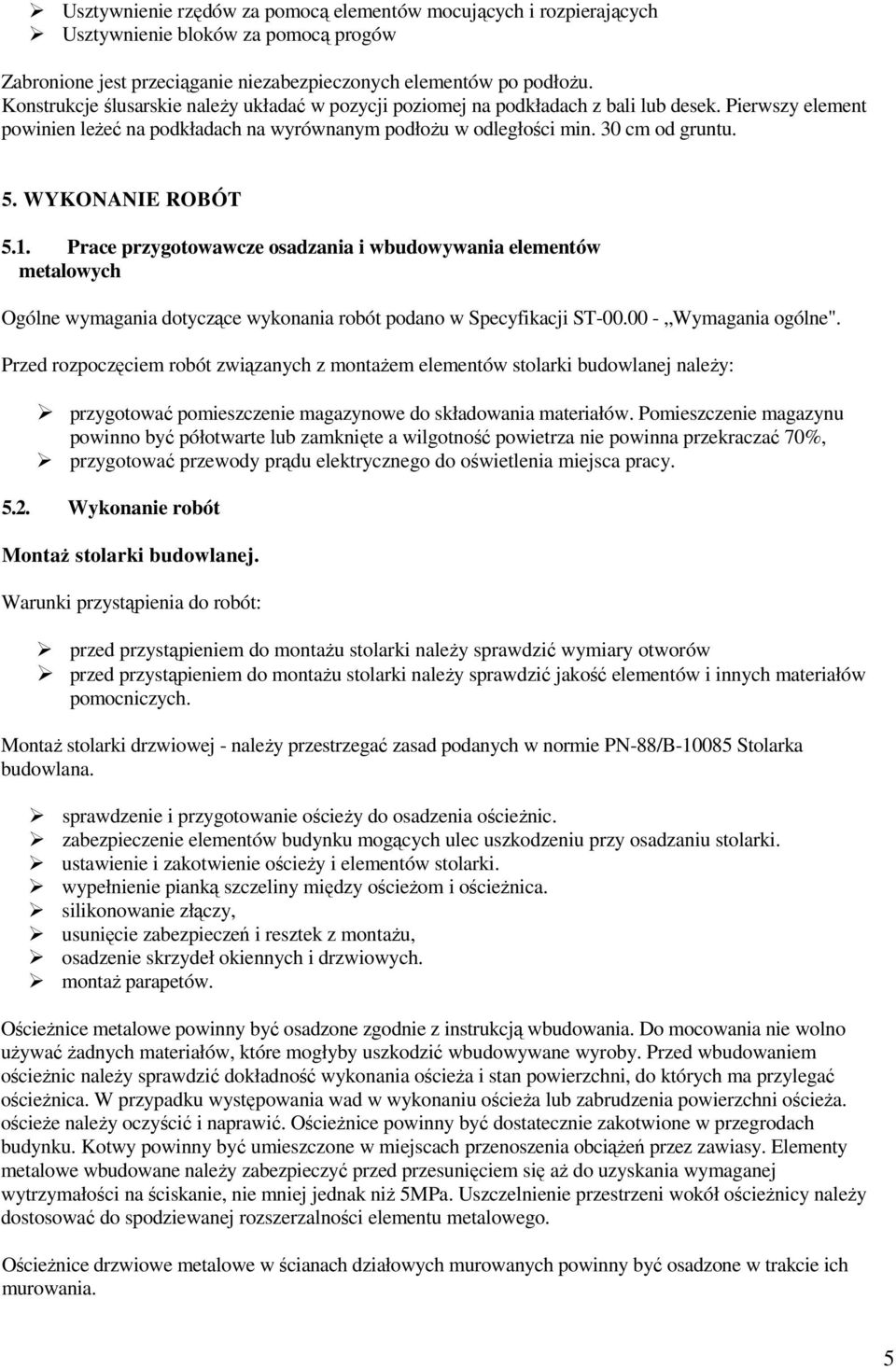

5 Usztywnienie rzędów za pomocą elementów mocujących i rozpierających Usztywnienie bloków za pomocą progów Zabronione jest przeciąganie niezabezpieczonych elementów po podłoŝu. Konstrukcje ślusarskie naleŝy układać w pozycji poziomej na podkładach z bali lub desek. Pierwszy element powinien leŝeć na podkładach na wyrównanym podłoŝu w odległości min. 30 cm od gruntu. 5. WYKONANIE ROBÓT 5.1. Prace przygotowawcze osadzania i wbudowywania elementów metalowych Ogólne wymagania dotyczące wykonania robót podano w Specyfikacji ST Wymagania ogólne". Przed rozpoczęciem robót związanych z montaŝem elementów stolarki budowlanej naleŝy: przygotować pomieszczenie magazynowe do składowania materiałów. Pomieszczenie magazynu powinno być półotwarte lub zamknięte a wilgotność powietrza nie powinna przekraczać 70%, przygotować przewody prądu elektrycznego do oświetlenia miejsca pracy Wykonanie robót MontaŜ stolarki budowlanej. Warunki przystąpienia do robót: przed przystąpieniem do montaŝu stolarki naleŝy sprawdzić wymiary otworów przed przystąpieniem do montaŝu stolarki naleŝy sprawdzić jakość elementów i innych materiałów pomocniczych. MontaŜ stolarki drzwiowej - naleŝy przestrzegać zasad podanych w normie PN-88/B Stolarka budowlana. sprawdzenie i przygotowanie ościeŝy do osadzenia ościeŝnic. zabezpieczenie elementów budynku mogących ulec uszkodzeniu przy osadzaniu stolarki. ustawienie i zakotwienie ościeŝy i elementów stolarki. wypełnienie pianką szczeliny między ościeŝom i ościeŝnica. silikonowanie złączy, usunięcie zabezpieczeń i resztek z montaŝu, osadzenie skrzydeł okiennych i drzwiowych. montaŝ parapetów. OścieŜnice metalowe powinny być osadzone zgodnie z instrukcją wbudowania. Do mocowania nie wolno uŝywać Ŝadnych materiałów, które mogłyby uszkodzić wbudowywane wyroby. Przed wbudowaniem ościeŝnic naleŝy sprawdzić dokładność wykonania ościeŝa i stan powierzchni, do których ma przylegać ościeŝnica. W przypadku występowania wad w wykonaniu ościeŝa lub zabrudzenia powierzchni ościeŝa. ościeŝe naleŝy oczyścić i naprawić. OścieŜnice powinny być dostatecznie zakotwione w przegrodach budynku. Kotwy powinny być umieszczone w miejscach przenoszenia obciąŝeń przez zawiasy. Elementy metalowe wbudowane naleŝy zabezpieczyć przed przesunięciem się aŝ do uzyskania wymaganej wytrzymałości na ściskanie, nie mniej jednak niŝ 5MPa. Uszczelnienie przestrzeni wokół ościeŝnicy naleŝy dostosować do spodziewanej rozszerzalności elementu metalowego. OścieŜnice drzwiowe metalowe w ścianach działowych murowanych powinny być osadzone w trakcie ich murowania. 5

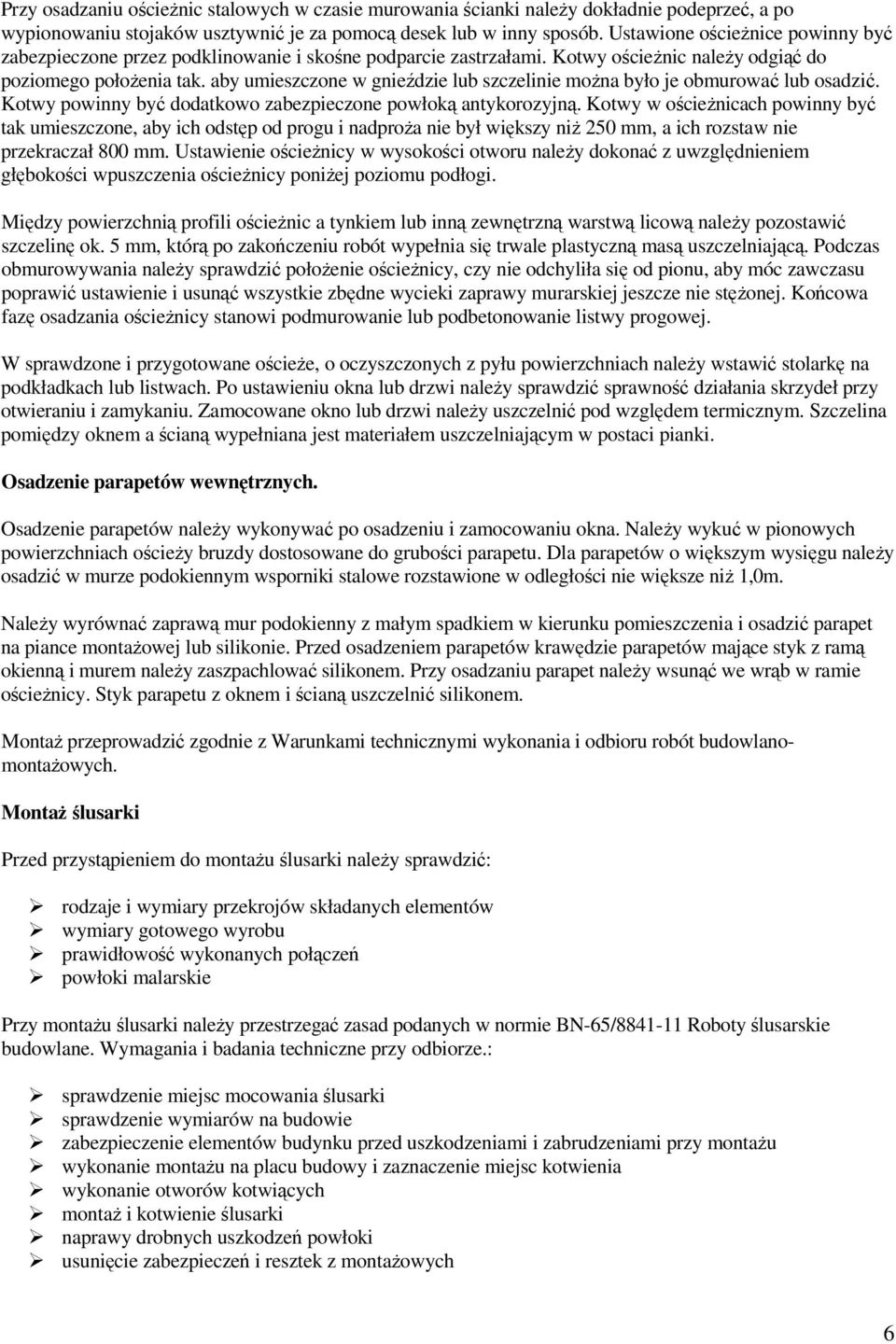

6 Przy osadzaniu ościeŝnic stalowych w czasie murowania ścianki naleŝy dokładnie podeprzeć, a po wypionowaniu stojaków usztywnić je za pomocą desek lub w inny sposób. Ustawione ościeŝnice powinny być zabezpieczone przez podklinowanie i skośne podparcie zastrzałami. Kotwy ościeŝnic naleŝy odgiąć do poziomego połoŝenia tak. aby umieszczone w gnieździe lub szczelinie moŝna było je obmurować lub osadzić. Kotwy powinny być dodatkowo zabezpieczone powłoką antykorozyjną. Kotwy w ościeŝnicach powinny być tak umieszczone, aby ich odstęp od progu i nadproŝa nie był większy niŝ 250 mm, a ich rozstaw nie przekraczał 800 mm. Ustawienie ościeŝnicy w wysokości otworu naleŝy dokonać z uwzględnieniem głębokości wpuszczenia ościeŝnicy poniŝej poziomu podłogi. Między powierzchnią profili ościeŝnic a tynkiem lub inną zewnętrzną warstwą licową naleŝy pozostawić szczelinę ok. 5 mm, którą po zakończeniu robót wypełnia się trwale plastyczną masą uszczelniającą. Podczas obmurowywania naleŝy sprawdzić połoŝenie ościeŝnicy, czy nie odchyliła się od pionu, aby móc zawczasu poprawić ustawienie i usunąć wszystkie zbędne wycieki zaprawy murarskiej jeszcze nie stęŝonej. Końcowa fazę osadzania ościeŝnicy stanowi podmurowanie lub podbetonowanie listwy progowej. W sprawdzone i przygotowane ościeŝe, o oczyszczonych z pyłu powierzchniach naleŝy wstawić stolarkę na podkładkach lub listwach. Po ustawieniu okna lub drzwi naleŝy sprawdzić sprawność działania skrzydeł przy otwieraniu i zamykaniu. Zamocowane okno lub drzwi naleŝy uszczelnić pod względem termicznym. Szczelina pomiędzy oknem a ścianą wypełniana jest materiałem uszczelniającym w postaci pianki. Osadzenie parapetów wewnętrznych. Osadzenie parapetów naleŝy wykonywać po osadzeniu i zamocowaniu okna. NaleŜy wykuć w pionowych powierzchniach ościeŝy bruzdy dostosowane do grubości parapetu. Dla parapetów o większym wysięgu naleŝy osadzić w murze podokiennym wsporniki stalowe rozstawione w odległości nie większe niŝ 1,0m. NaleŜy wyrównać zaprawą mur podokienny z małym spadkiem w kierunku pomieszczenia i osadzić parapet na piance montaŝowej lub silikonie. Przed osadzeniem parapetów krawędzie parapetów mające styk z ramą okienną i murem naleŝy zaszpachlować silikonem. Przy osadzaniu parapet naleŝy wsunąć we wrąb w ramie ościeŝnicy. Styk parapetu z oknem i ścianą uszczelnić silikonem. MontaŜ przeprowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontaŝowych. MontaŜ ślusarki Przed przystąpieniem do montaŝu ślusarki naleŝy sprawdzić: rodzaje i wymiary przekrojów składanych elementów wymiary gotowego wyrobu prawidłowość wykonanych połączeń powłoki malarskie Przy montaŝu ślusarki naleŝy przestrzegać zasad podanych w normie BN-65/ Roboty ślusarskie budowlane. Wymagania i badania techniczne przy odbiorze.: sprawdzenie miejsc mocowania ślusarki sprawdzenie wymiarów na budowie zabezpieczenie elementów budynku przed uszkodzeniami i zabrudzeniami przy montaŝu wykonanie montaŝu na placu budowy i zaznaczenie miejsc kotwienia wykonanie otworów kotwiących montaŝ i kotwienie ślusarki naprawy drobnych uszkodzeń powłoki usunięcie zabezpieczeń i resztek z montaŝowych 6

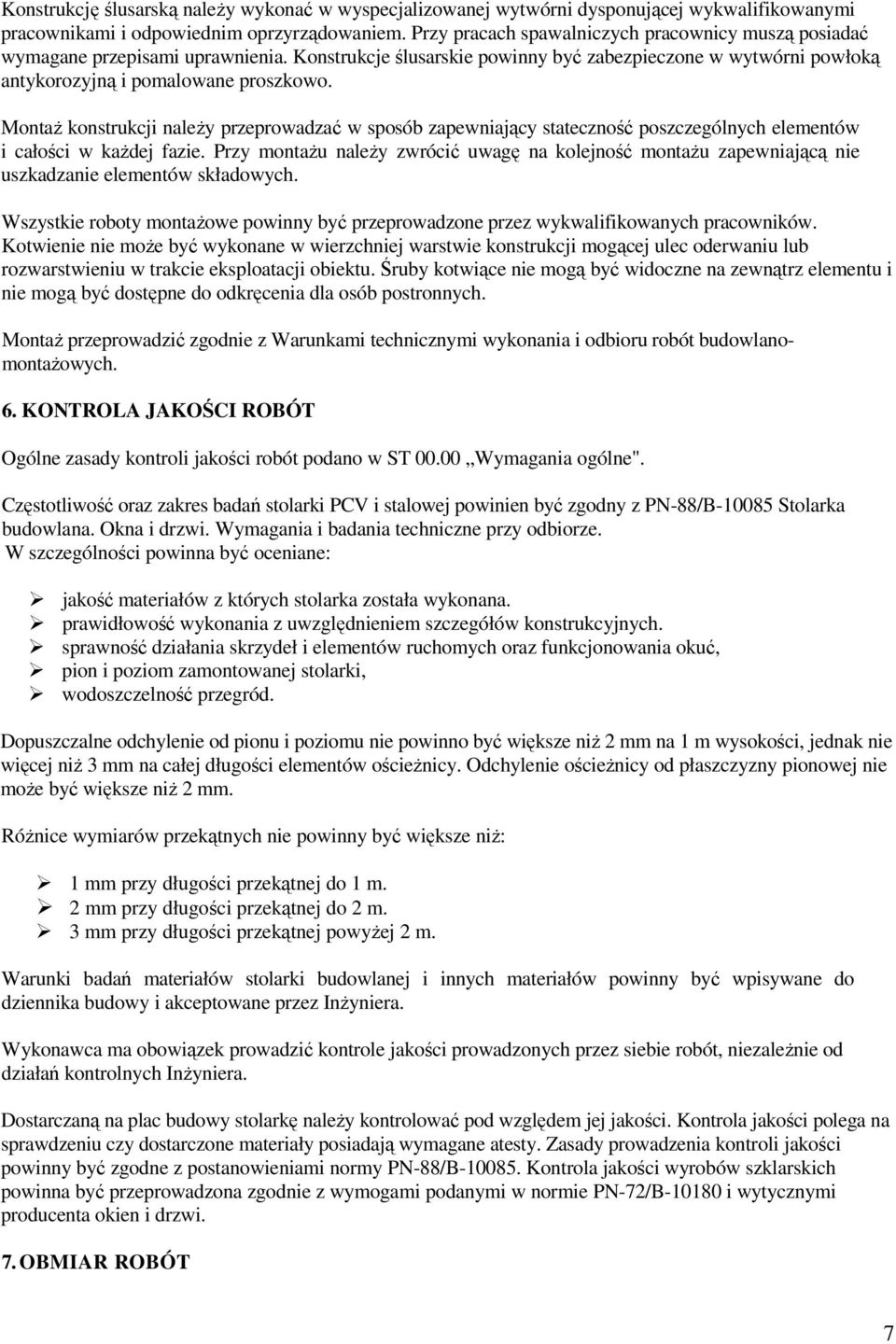

7 Konstrukcję ślusarską naleŝy wykonać w wyspecjalizowanej wytwórni dysponującej wykwalifikowanymi pracownikami i odpowiednim oprzyrządowaniem. Przy pracach spawalniczych pracownicy muszą posiadać wymagane przepisami uprawnienia. Konstrukcje ślusarskie powinny być zabezpieczone w wytwórni powłoką antykorozyjną i pomalowane proszkowo. MontaŜ konstrukcji naleŝy przeprowadzać w sposób zapewniający stateczność poszczególnych elementów i całości w kaŝdej fazie. Przy montaŝu naleŝy zwrócić uwagę na kolejność montaŝu zapewniającą nie uszkadzanie elementów składowych. Wszystkie roboty montaŝowe powinny być przeprowadzone przez wykwalifikowanych pracowników. Kotwienie nie moŝe być wykonane w wierzchniej warstwie konstrukcji mogącej ulec oderwaniu lub rozwarstwieniu w trakcie eksploatacji obiektu. Śruby kotwiące nie mogą być widoczne na zewnątrz elementu i nie mogą być dostępne do odkręcenia dla osób postronnych. MontaŜ przeprowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontaŝowych. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne". Częstotliwość oraz zakres badań stolarki PCV i stalowej powinien być zgodny z PN-88/B Stolarka budowlana. Okna i drzwi. Wymagania i badania techniczne przy odbiorze. W szczególności powinna być oceniane: jakość materiałów z których stolarka została wykonana. prawidłowość wykonania z uwzględnieniem szczegółów konstrukcyjnych. sprawność działania skrzydeł i elementów ruchomych oraz funkcjonowania okuć, pion i poziom zamontowanej stolarki, wodoszczelność przegród. Dopuszczalne odchylenie od pionu i poziomu nie powinno być większe niŝ 2 mm na 1 m wysokości, jednak nie więcej niŝ 3 mm na całej długości elementów ościeŝnicy. Odchylenie ościeŝnicy od płaszczyzny pionowej nie moŝe być większe niŝ 2 mm. RóŜnice wymiarów przekątnych nie powinny być większe niŝ: 1 mm przy długości przekątnej do 1 m. 2 mm przy długości przekątnej do 2 m. 3 mm przy długości przekątnej powyŝej 2 m. Warunki badań materiałów stolarki budowlanej i innych materiałów powinny być wpisywane do dziennika budowy i akceptowane przez InŜyniera. Wykonawca ma obowiązek prowadzić kontrole jakości prowadzonych przez siebie robót, niezaleŝnie od działań kontrolnych InŜyniera. Dostarczaną na plac budowy stolarkę naleŝy kontrolować pod względem jej jakości. Kontrola jakości polega na sprawdzeniu czy dostarczone materiały posiadają wymagane atesty. Zasady prowadzenia kontroli jakości powinny być zgodne z postanowieniami normy PN-88/B Kontrola jakości wyrobów szklarskich powinna być przeprowadzona zgodnie z wymogami podanymi w normie PN-72/B i wytycznymi producenta okien i drzwi. 7. OBMIAR ROBÓT 7

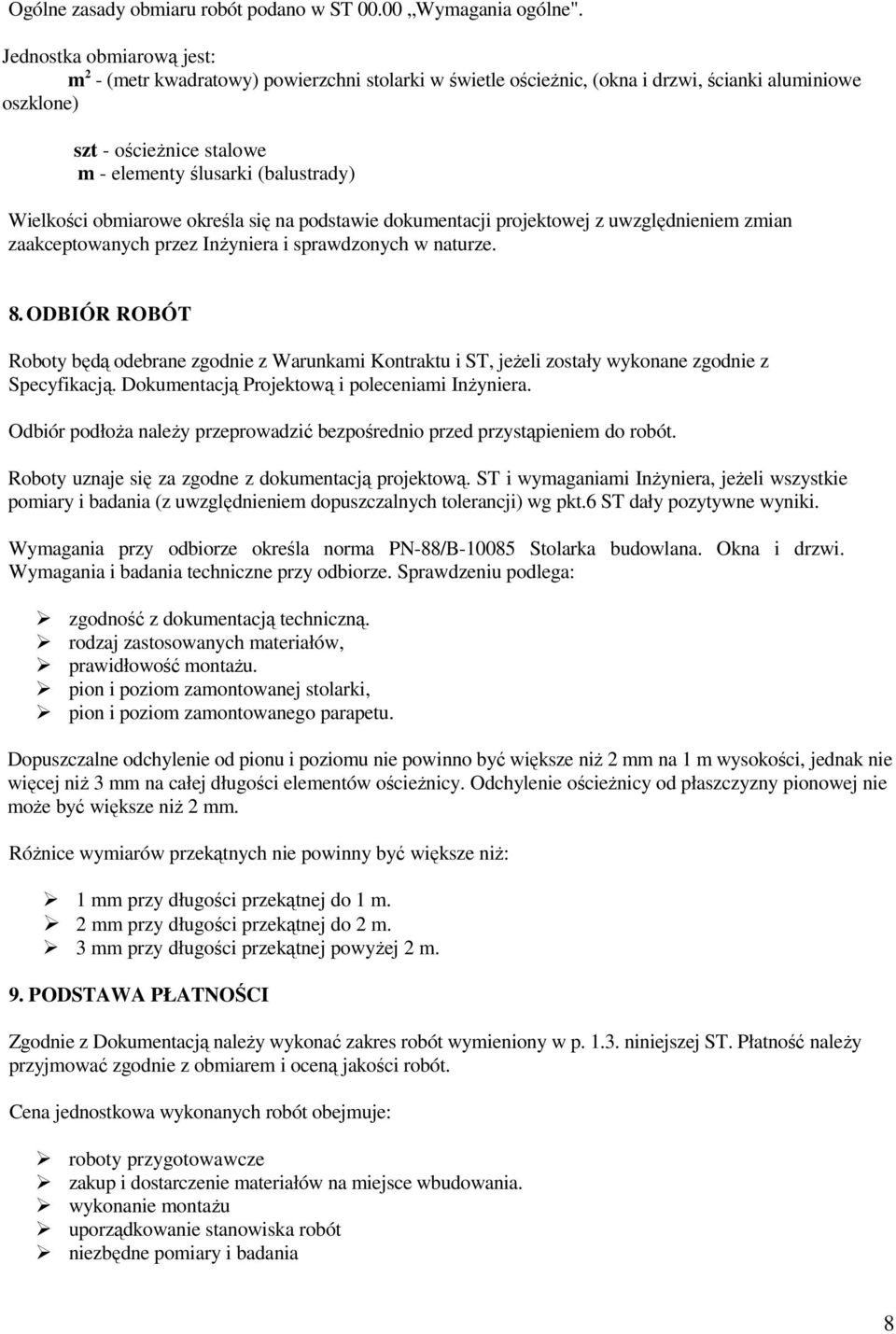

8 Ogólne zasady obmiaru robót podano w ST Wymagania ogólne". Jednostka obmiarową jest: m 2 - (metr kwadratowy) powierzchni stolarki w świetle ościeŝnic, (okna i drzwi, ścianki aluminiowe oszklone) szt - ościeŝnice stalowe m - elementy ślusarki (balustrady) Wielkości obmiarowe określa się na podstawie dokumentacji projektowej z uwzględnieniem zmian zaakceptowanych przez InŜyniera i sprawdzonych w naturze. 8. ODBIÓR ROBÓT Roboty będą odebrane zgodnie z Warunkami Kontraktu i ST, jeŝeli zostały wykonane zgodnie z Specyfikacją. Dokumentacją Projektową i poleceniami InŜyniera. Odbiór podłoŝa naleŝy przeprowadzić bezpośrednio przed przystąpieniem do robót. Roboty uznaje się za zgodne z dokumentacją projektową. ST i wymaganiami InŜyniera, jeŝeli wszystkie pomiary i badania (z uwzględnieniem dopuszczalnych tolerancji) wg pkt.6 ST dały pozytywne wyniki. Wymagania przy odbiorze określa norma PN-88/B Stolarka budowlana. Okna i drzwi. Wymagania i badania techniczne przy odbiorze. Sprawdzeniu podlega: zgodność z dokumentacją techniczną. rodzaj zastosowanych materiałów, prawidłowość montaŝu. pion i poziom zamontowanej stolarki, pion i poziom zamontowanego parapetu. Dopuszczalne odchylenie od pionu i poziomu nie powinno być większe niŝ 2 mm na 1 m wysokości, jednak nie więcej niŝ 3 mm na całej długości elementów ościeŝnicy. Odchylenie ościeŝnicy od płaszczyzny pionowej nie moŝe być większe niŝ 2 mm. RóŜnice wymiarów przekątnych nie powinny być większe niŝ: 1 mm przy długości przekątnej do 1 m. 2 mm przy długości przekątnej do 2 m. 3 mm przy długości przekątnej powyŝej 2 m. 9. PODSTAWA PŁATNOŚCI Zgodnie z Dokumentacją naleŝy wykonać zakres robót wymieniony w p niniejszej ST. Płatność naleŝy przyjmować zgodnie z obmiarem i oceną jakości robót. Cena jednostkowa wykonanych robót obejmuje: roboty przygotowawcze zakup i dostarczenie materiałów na miejsce wbudowania. wykonanie montaŝu uporządkowanie stanowiska robót niezbędne pomiary i badania 8

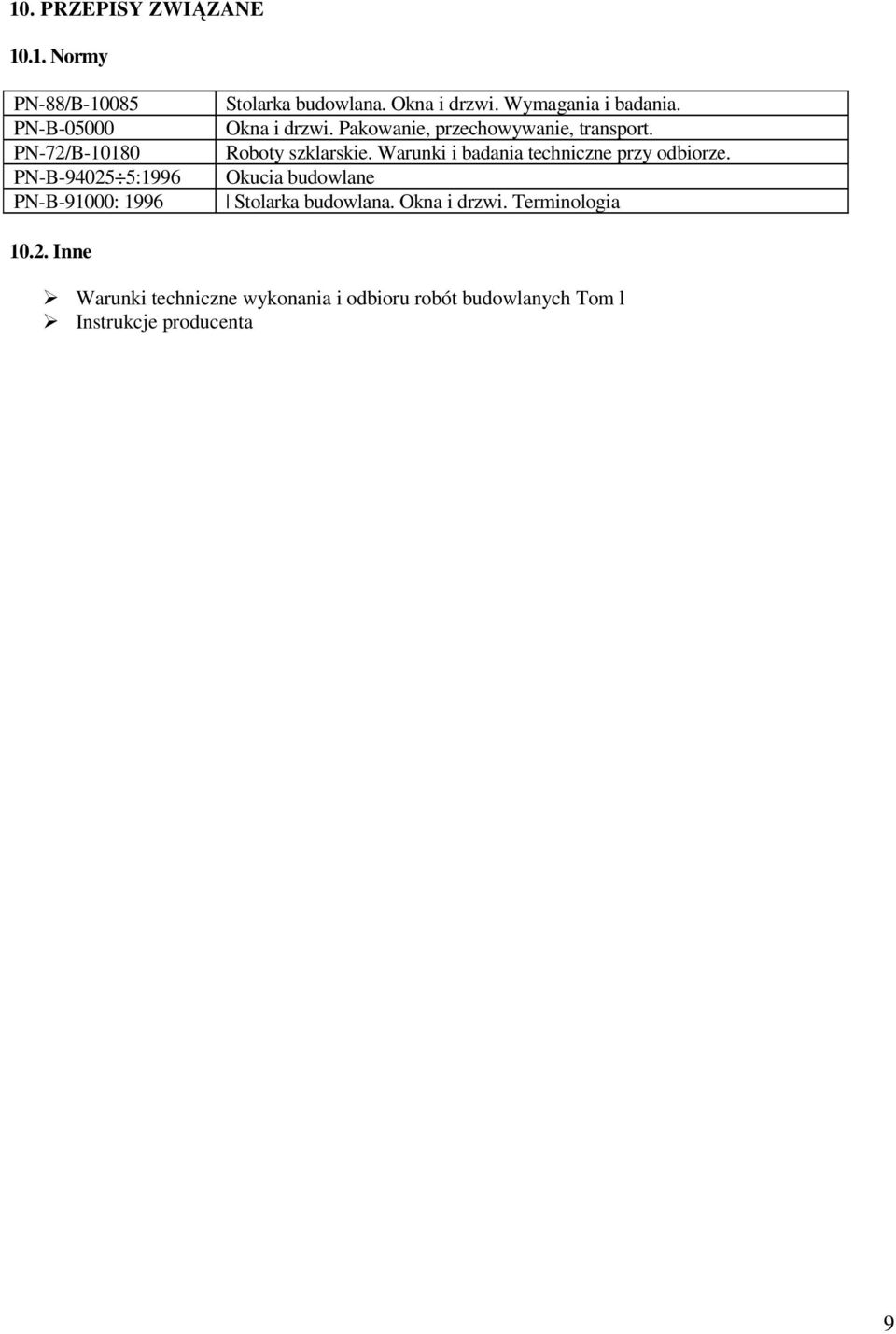

9 10. PRZEPISY ZWIĄZANE Normy PN-88/B PN-B PN-72/B PN-B :1996 PN-B-91000: 1996 Stolarka budowlana. Okna i drzwi. Wymagania i badania. Okna i drzwi. Pakowanie, przechowywanie, transport. Roboty szklarskie. Warunki i badania techniczne przy odbiorze. Okucia budowlane Stolarka budowlana. Okna i drzwi. Terminologia Inne Warunki techniczne wykonania i odbioru robót budowlanych Tom l Instrukcje producenta 9
