1 JR-KONSTRUKCJE JAROSŁAW TYMBARSKI RADOSŁAW MICHNIEWICZ PROJEKTOWANIE KONSTRUKCJI BUDOWLANYCH ul. Królowej Korony Polskiej 25/7; Szczecin PROJEKT BUDOWLANO-WYKONAWCZY KONSTRUKCJI Temat: PRZEBUDOWA BUDYNKU GOSPODARCZEGO W MIEJSCOWOŚCI SIKORKI Adres: Sikorki 10, Sikorki dz. nr 179 gmina Nowogard Inwestor: gmina Nowogard pl. Wolności Nowogard Dane dotyczące fazy i branży projektu: projekt budowlano-wykonawczy Wykonawcy projektu: JR-KONSTRUKCJE ul. Królowej Korony Polskiej 25/7, Szczecin Autorzy projektu: NIŻEJ PODPISANI, NINIEJSZYM OŚWIADCZAMY, ŻE WW. ZADANIE ZOSTAŁO WYKONANE ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ CZĘŚĆ KONSTRUKCYJNA projektował: mgr inż. Jarosław Tymbarski upr. nr ZAP/0038/POOK/07 sprawdził: mgr inż. Radosław Michniewicz upr. nr ZAP/0124/POOK/06 Wykonano: maj.2012

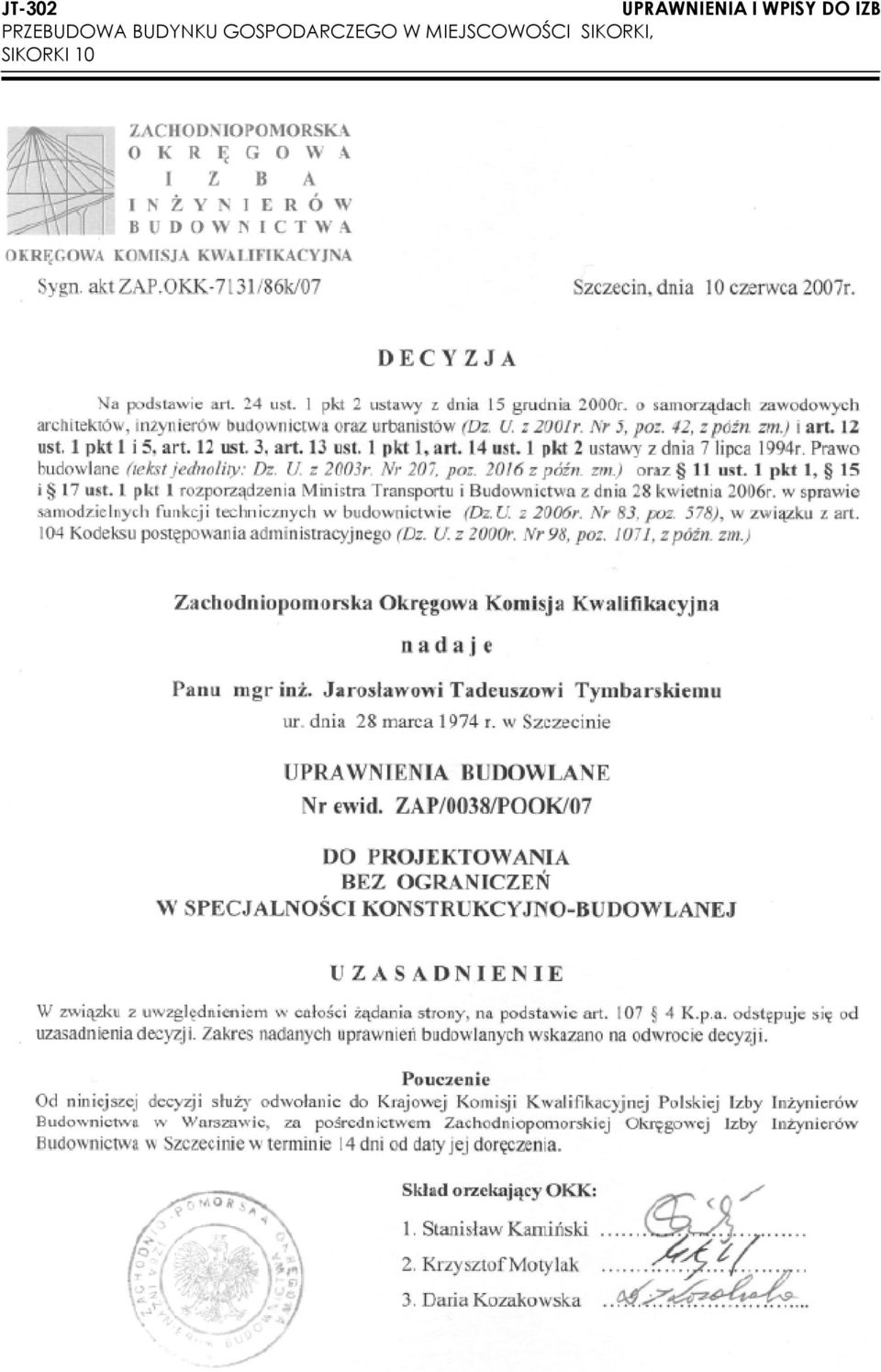

2 UPRAWNIENIA I WPISY DO IZB

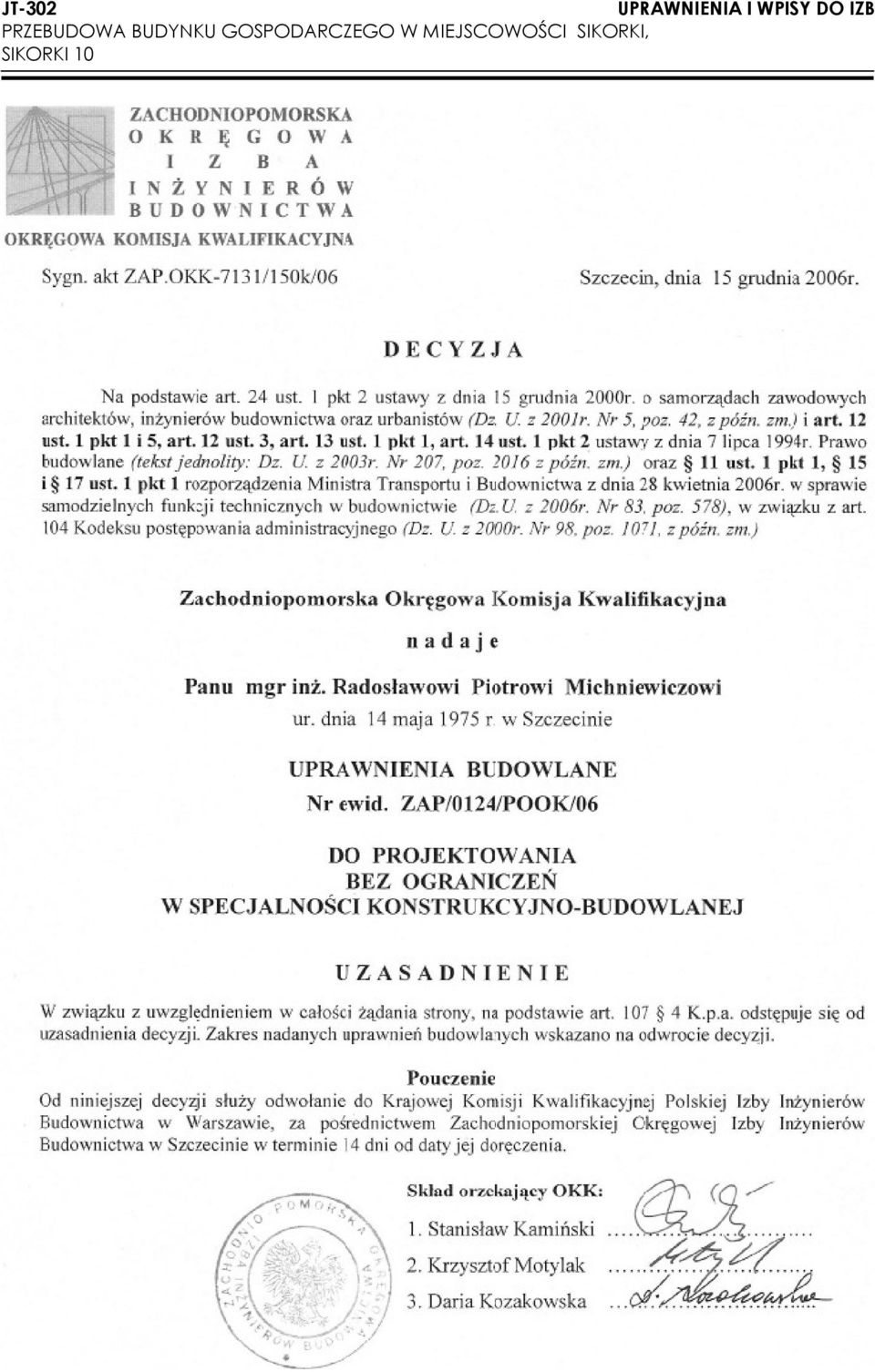

3 UPRAWNIENIA I WPISY DO IZB

4 UPRAWNIENIA I WPISY DO IZB

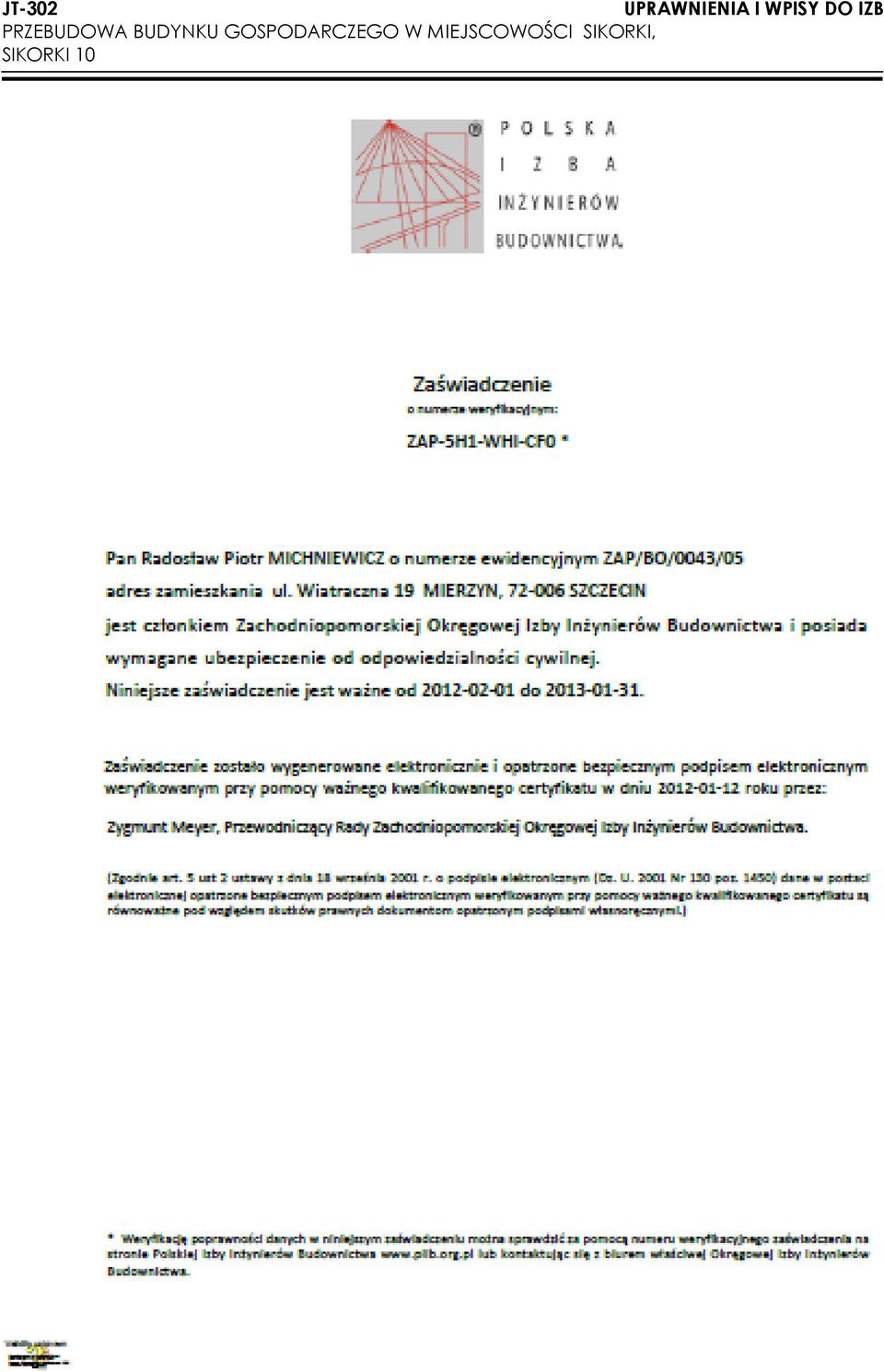

5 UPRAWNIENIA I WPISY DO IZB

6 OPIS TECHNICZNY PROJEKTU WYKONAWCZEGO OPIS TECHNICZNY DO PROJEKTU BUDOWLANO-WYKONAWCZEGO KONSTRUKCJI 1.0 Dane ogólne 1.1 Temat 1.2 Adres PRZEBUDOWA BUDYNKU GOSPODARCZEGO W MIEJSCOWŚCI SIKORKI Sikorki Sikorki dz. nr 179 gmina Nowogard 1.3 Inwestor gmina Nowogard pl. Wolności Nowogard 1.4 Branża Konstrukcja 1.5 Faza projekt budowlano-wykonawczego 2.0 Podstawa opracowania. 2.1 Zlecenie inwestora. 2.2 Opracowanie architektoniczne zamienne projektu budowlanego. 2.3 Obliczenia statyczne i wymiarowanie projektowanych elementów konstrukcyjnych znajduje się w zasobach elektronicznego archiwum pracowni projektowej. Do obliczeń ww. elementów wykorzystano obciążenia wg zestawienia obciążeń załączonego do opisu technicznego. Wynikami obliczeń są rysunki wykonawcze konstrukcji. 2.4 Projekt budowlany konstrukcji wykonano w oparciu o normy: PN-91/B ochrona cieplna budynków PN-81/B grunty budowlane. Posadowienie bezpośrednie PN-82/B obciążenia budowli PN-B-03264:1999 konstrukcje betonowe, żelbetowe i sprężone PN-87/B konstrukcje murowe PN-90/B konstrukcje stalowe PN-B-03150:2000 konstrukcje z drewna i materiałów drewnopochodnych

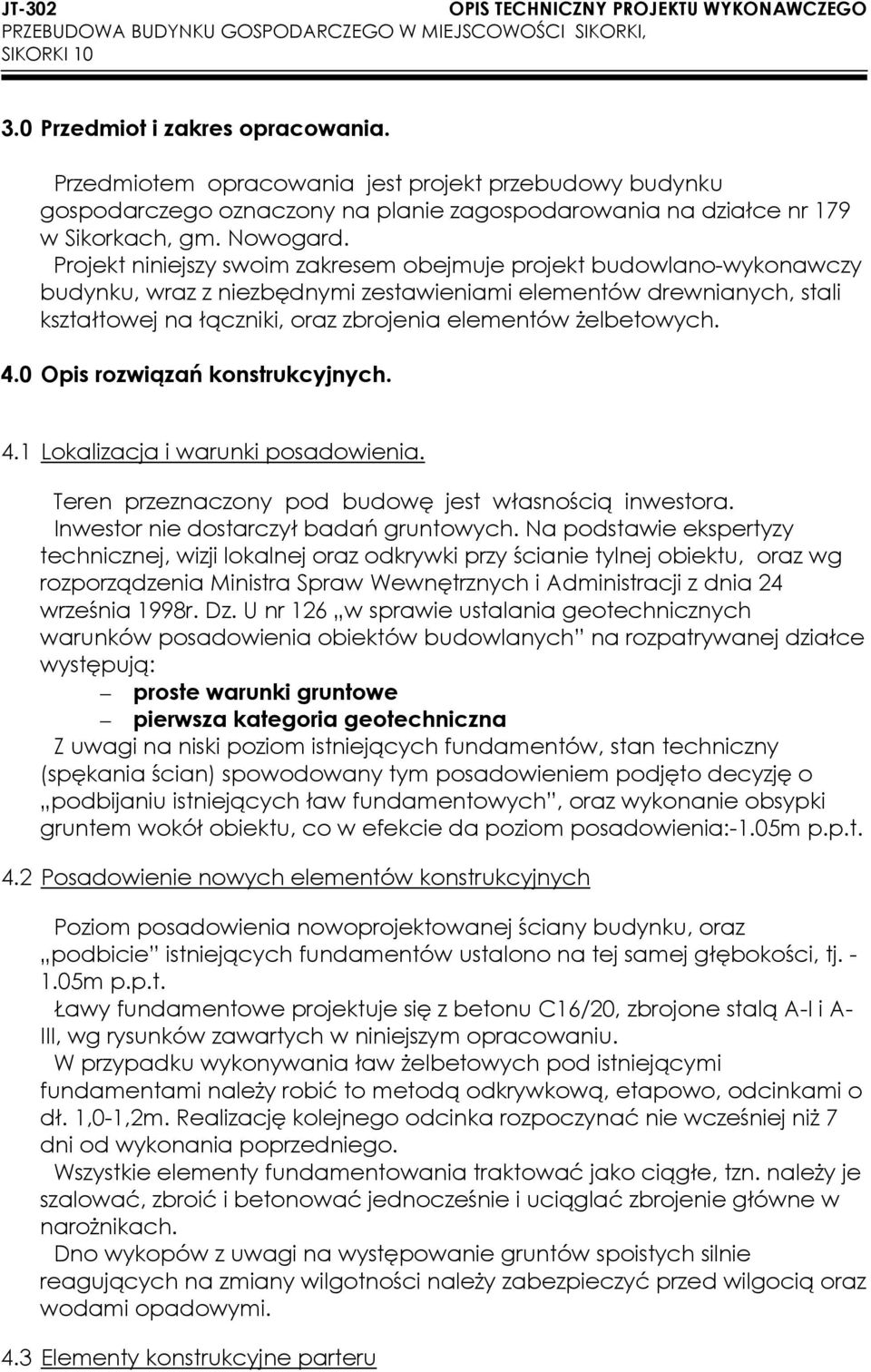

7 OPIS TECHNICZNY PROJEKTU WYKONAWCZEGO 3.0 Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt przebudowy budynku gospodarczego oznaczony na planie zagospodarowania na działce nr 179 w Sikorkach, gm. Nowogard. Projekt niniejszy swoim zakresem obejmuje projekt budowlano-wykonawczy budynku, wraz z niezbędnymi zestawieniami elementów drewnianych, stali kształtowej na łączniki, oraz zbrojenia elementów żelbetowych. 4.0 Opis rozwiązań konstrukcyjnych. 4.1 Lokalizacja i warunki posadowienia. Teren przeznaczony pod budowę jest własnością inwestora. Inwestor nie dostarczył badań gruntowych. Na podstawie ekspertyzy technicznej, wizji lokalnej oraz odkrywki przy ścianie tylnej obiektu, oraz wg rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998r. Dz. U nr 126 w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych na rozpatrywanej działce występują: proste warunki gruntowe pierwsza kategoria geotechniczna Z uwagi na niski poziom istniejących fundamentów, stan techniczny (spękania ścian) spowodowany tym posadowieniem podjęto decyzję o podbijaniu istniejących ław fundamentowych, oraz wykonanie obsypki gruntem wokół obiektu, co w efekcie da poziom posadowienia:-1.05m p.p.t. 4.2 Posadowienie nowych elementów konstrukcyjnych Poziom posadowienia nowoprojektowanej ściany budynku, oraz podbicie istniejących fundamentów ustalono na tej samej głębokości, tj m p.p.t. Ławy fundamentowe projektuje się z betonu C16/20, zbrojone stalą A-I i A- III, wg rysunków zawartych w niniejszym opracowaniu. W przypadku wykonywania ław żelbetowych pod istniejącymi fundamentami należy robić to metodą odkrywkową, etapowo, odcinkami o dł. 1,0-1,2m. Realizację kolejnego odcinka rozpoczynać nie wcześniej niż 7 dni od wykonania poprzedniego. Wszystkie elementy fundamentowania traktować jako ciągłe, tzn. należy je szalować, zbroić i betonować jednocześnie i uciąglać zbrojenie główne w narożnikach. Dno wykopów z uwagi na występowanie gruntów spoistych silnie reagujących na zmiany wilgotności należy zabezpieczyć przed wilgocią oraz wodami opadowymi. 4.3 Elementy konstrukcyjne parteru

8 OPIS TECHNICZNY PROJEKTU WYKONAWCZEGO Nowoprojektowaną ścianę nośną budynku projektuje się wykonać z cegły pełnej na zaprawie cementowej marki 8. Jako element nośny dla więźby dachowej projektuje się wieńce żelbetowe na ścianach istniejących oraz nowoprojektowanej, których poziom jest identyczny, różnią się szerokością. Wieńce traktować jako ciągłe, tj. należy je szalować, zbroić i betonować jednocześnie. Wieńce wykonać z betonu C20/25 i zbroić prętami klasy A-I i A-III wg rysunków. Nad istniejącym i nowoprojektowanymi otworami okienno-drzwiowymi projektuje się nadproża prefabrykowane typu L-19/N Elementy konstrukcyjne więźby dachowej na poddaszu Projektuje się więźbę dachową drewnianą, w układzie kratownicowym. Każda kratownica jest oparta na wieńcu, stąd należy pamiętać o odizolowaniu ich od powierzchni wieńców warstwą papy. Elementy drewniane wykonać z drewna klasy C27 o wilgotności <18%. Jako łączniki stosować łączniki ciesielskie ze stali nierdzewnej lub cynkowanej ogniowo. Wszystkie blachy węzłowe dla kratownic drewnianych należy wykonać i zamontować wg odpowiedniego rysunku wykonawczego konstrukcji. Elementy drewniane przed bezpośrednim kontaktem z innymi materiałami (np. stal, mur itp.) chronić warstwą papy. Wszystkie elementy drewniane przed ich wbudowaniem zabezpieczyć środkami przeciwogniowymi i grzybobójczymi ciśnieniowo lub strugać czterostronnie. Dodatkowo elementy drewniane narażone na stały kontakt ze światłem słonecznym zabezpieczyć powierzchniowo lakierami wodnymi odpornymi na działanie promieni UV. 5.0 Izolacja pionowa. Elementy betonowe stykające się z gruntem należy zagruntować 3razy dysperbitem np. firmy izolacja Jarocin. Prace należy prowadzić w temperaturze nie niższej niż 5 C przy bezdeszczowej pogodzie. Dysperbit nie wymaga podgrzewania, może być nakładany ręcznie lub mechanicznie na podłoże suche lub lekko zawilgocone (nie dopuszcza się występowania wody na podłożu). Powłokę hydroizolacyjną z dysperbitu można wykonywać po uprzednim oczyszczeniu podłoża z zanieczyszczeń. Podłoże betonowe powinno być zagruntowane dysperbitem rozcieńczonym z wodą w stosunku 1:1 lub zagruntowane roztworem asfaltowym do gruntowania. Powłoki wodochronne można wykonywać po24godzinach od naniesienia powłoki gruntującej. Zaleca się aby jednorazowo nanosić warstwę o grubości nie większej niż 1mm. Powłoki należy uzyskiwać przez co najmniej dwukrotne nanoszenie masy (poza warstwą gruntującą).

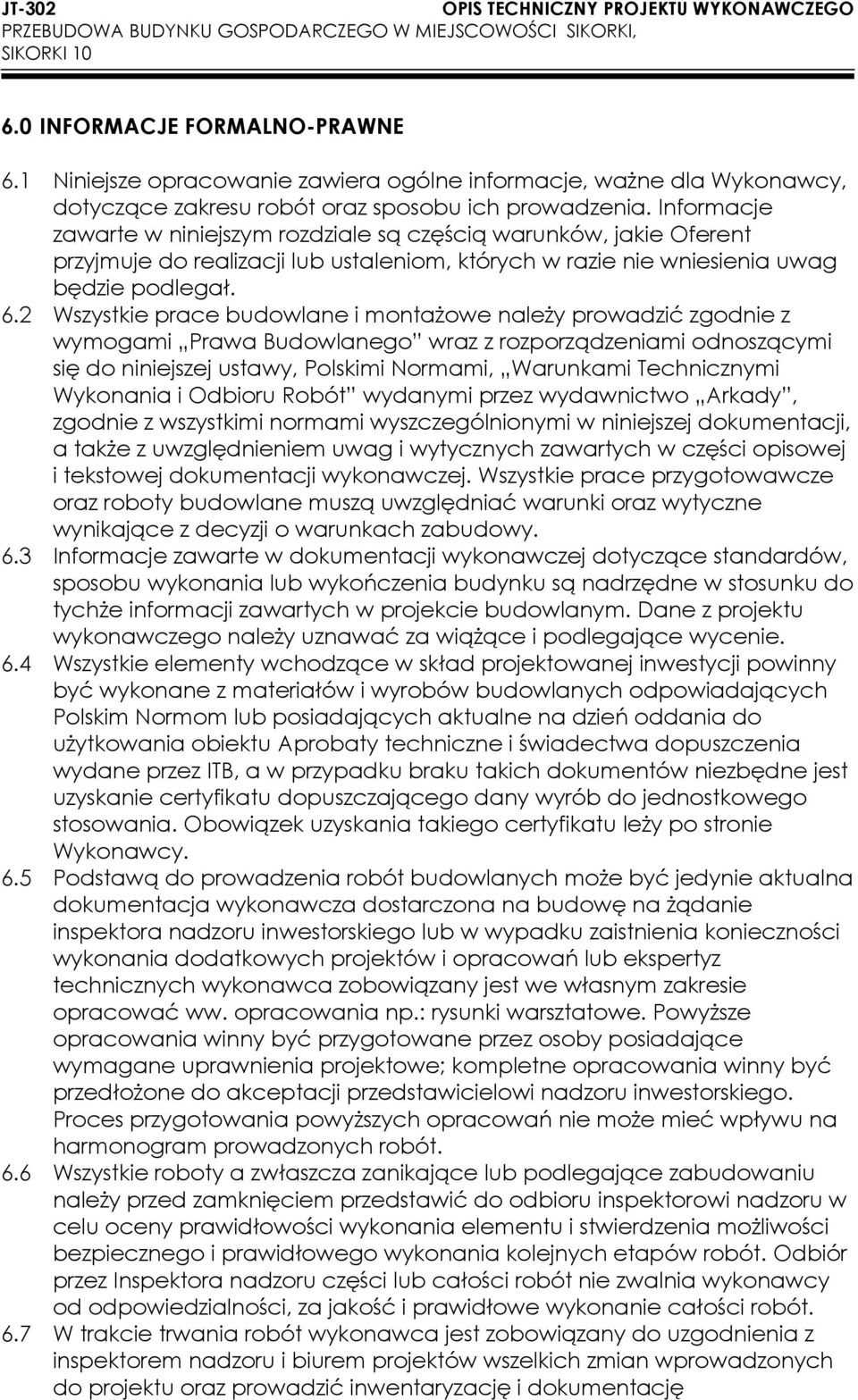

9 OPIS TECHNICZNY PROJEKTU WYKONAWCZEGO 6.0 INFORMACJE FORMALNO-PRAWNE 6.1 Niniejsze opracowanie zawiera ogólne informacje, ważne dla Wykonawcy, dotyczące zakresu robót oraz sposobu ich prowadzenia. Informacje zawarte w niniejszym rozdziale są częścią warunków, jakie Oferent przyjmuje do realizacji lub ustaleniom, których w razie nie wniesienia uwag będzie podlegał. 6.2 Wszystkie prace budowlane i montażowe należy prowadzić zgodnie z wymogami Prawa Budowlanego wraz z rozporządzeniami odnoszącymi się do niniejszej ustawy, Polskimi Normami, Warunkami Technicznymi Wykonania i Odbioru Robót wydanymi przez wydawnictwo Arkady, zgodnie z wszystkimi normami wyszczególnionymi w niniejszej dokumentacji, a także z uwzględnieniem uwag i wytycznych zawartych w części opisowej i tekstowej dokumentacji wykonawczej. Wszystkie prace przygotowawcze oraz roboty budowlane muszą uwzględniać warunki oraz wytyczne wynikające z decyzji o warunkach zabudowy. 6.3 Informacje zawarte w dokumentacji wykonawczej dotyczące standardów, sposobu wykonania lub wykończenia budynku są nadrzędne w stosunku do tychże informacji zawartych w projekcie budowlanym. Dane z projektu wykonawczego należy uznawać za wiążące i podlegające wycenie. 6.4 Wszystkie elementy wchodzące w skład projektowanej inwestycji powinny być wykonane z materiałów i wyrobów budowlanych odpowiadających Polskim Normom lub posiadających aktualne na dzień oddania do użytkowania obiektu Aprobaty techniczne i świadectwa dopuszczenia wydane przez ITB, a w przypadku braku takich dokumentów niezbędne jest uzyskanie certyfikatu dopuszczającego dany wyrób do jednostkowego stosowania. Obowiązek uzyskania takiego certyfikatu leży po stronie Wykonawcy. 6.5 Podstawą do prowadzenia robót budowlanych może być jedynie aktualna dokumentacja wykonawcza dostarczona na budowę na żądanie inspektora nadzoru inwestorskiego lub w wypadku zaistnienia konieczności wykonania dodatkowych projektów i opracowań lub ekspertyz technicznych wykonawca zobowiązany jest we własnym zakresie opracować ww. opracowania np.: rysunki warsztatowe. Powyższe opracowania winny być przygotowane przez osoby posiadające wymagane uprawnienia projektowe; kompletne opracowania winny być przedłożone do akceptacji przedstawicielowi nadzoru inwestorskiego. Proces przygotowania powyższych opracowań nie może mieć wpływu na harmonogram prowadzonych robót. 6.6 Wszystkie roboty a zwłaszcza zanikające lub podlegające zabudowaniu należy przed zamknięciem przedstawić do odbioru inspektorowi nadzoru w celu oceny prawidłowości wykonania elementu i stwierdzenia możliwości bezpiecznego i prawidłowego wykonania kolejnych etapów robót. Odbiór przez Inspektora nadzoru części lub całości robót nie zwalnia wykonawcy od odpowiedzialności, za jakość i prawidłowe wykonanie całości robót. 6.7 W trakcie trwania robót wykonawca jest zobowiązany do uzgodnienia z inspektorem nadzoru i biurem projektów wszelkich zmian wprowadzonych do projektu oraz prowadzić inwentaryzację i dokumentację

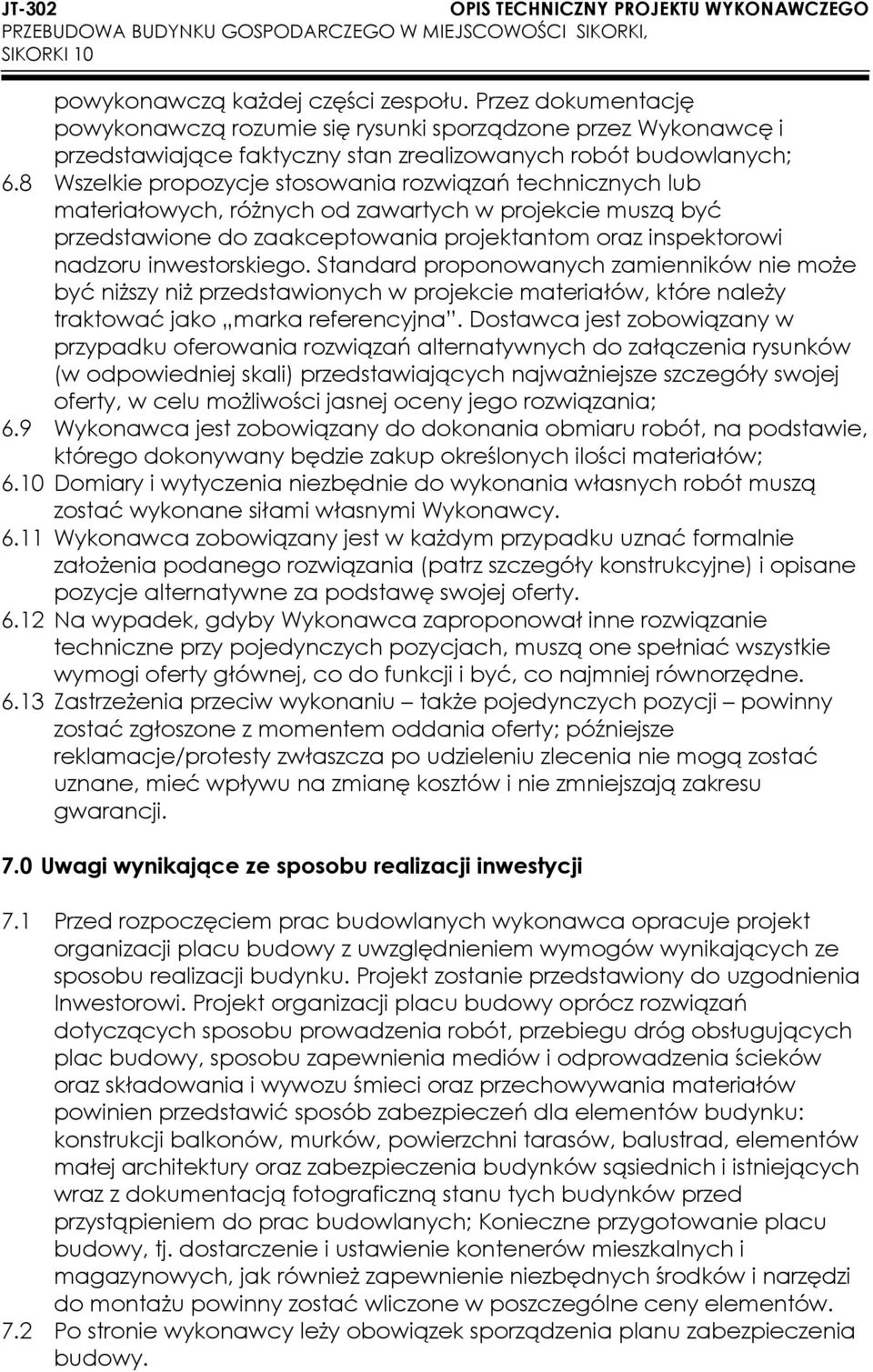

10 OPIS TECHNICZNY PROJEKTU WYKONAWCZEGO powykonawczą każdej części zespołu. Przez dokumentację powykonawczą rozumie się rysunki sporządzone przez Wykonawcę i przedstawiające faktyczny stan zrealizowanych robót budowlanych; 6.8 Wszelkie propozycje stosowania rozwiązań technicznych lub materiałowych, różnych od zawartych w projekcie muszą być przedstawione do zaakceptowania projektantom oraz inspektorowi nadzoru inwestorskiego. Standard proponowanych zamienników nie może być niższy niż przedstawionych w projekcie materiałów, które należy traktować jako marka referencyjna. Dostawca jest zobowiązany w przypadku oferowania rozwiązań alternatywnych do załączenia rysunków (w odpowiedniej skali) przedstawiających najważniejsze szczegóły swojej oferty, w celu możliwości jasnej oceny jego rozwiązania; 6.9 Wykonawca jest zobowiązany do dokonania obmiaru robót, na podstawie, którego dokonywany będzie zakup określonych ilości materiałów; 6.10 Domiary i wytyczenia niezbędnie do wykonania własnych robót muszą zostać wykonane siłami własnymi Wykonawcy Wykonawca zobowiązany jest w każdym przypadku uznać formalnie założenia podanego rozwiązania (patrz szczegóły konstrukcyjne) i opisane pozycje alternatywne za podstawę swojej oferty Na wypadek, gdyby Wykonawca zaproponował inne rozwiązanie techniczne przy pojedynczych pozycjach, muszą one spełniać wszystkie wymogi oferty głównej, co do funkcji i być, co najmniej równorzędne Zastrzeżenia przeciw wykonaniu także pojedynczych pozycji powinny zostać zgłoszone z momentem oddania oferty; późniejsze reklamacje/protesty zwłaszcza po udzieleniu zlecenia nie mogą zostać uznane, mieć wpływu na zmianę kosztów i nie zmniejszają zakresu gwarancji. 7.0 Uwagi wynikające ze sposobu realizacji inwestycji 7.1 Przed rozpoczęciem prac budowlanych wykonawca opracuje projekt organizacji placu budowy z uwzględnieniem wymogów wynikających ze sposobu realizacji budynku. Projekt zostanie przedstawiony do uzgodnienia Inwestorowi. Projekt organizacji placu budowy oprócz rozwiązań dotyczących sposobu prowadzenia robót, przebiegu dróg obsługujących plac budowy, sposobu zapewnienia mediów i odprowadzenia ścieków oraz składowania i wywozu śmieci oraz przechowywania materiałów powinien przedstawić sposób zabezpieczeń dla elementów budynku: konstrukcji balkonów, murków, powierzchni tarasów, balustrad, elementów małej architektury oraz zabezpieczenia budynków sąsiednich i istniejących wraz z dokumentacją fotograficzną stanu tych budynków przed przystąpieniem do prac budowlanych; Konieczne przygotowanie placu budowy, tj. dostarczenie i ustawienie kontenerów mieszkalnych i magazynowych, jak również zapewnienie niezbędnych środków i narzędzi do montażu powinny zostać wliczone w poszczególne ceny elementów. 7.2 Po stronie wykonawcy leży obowiązek sporządzenia planu zabezpieczenia budowy.

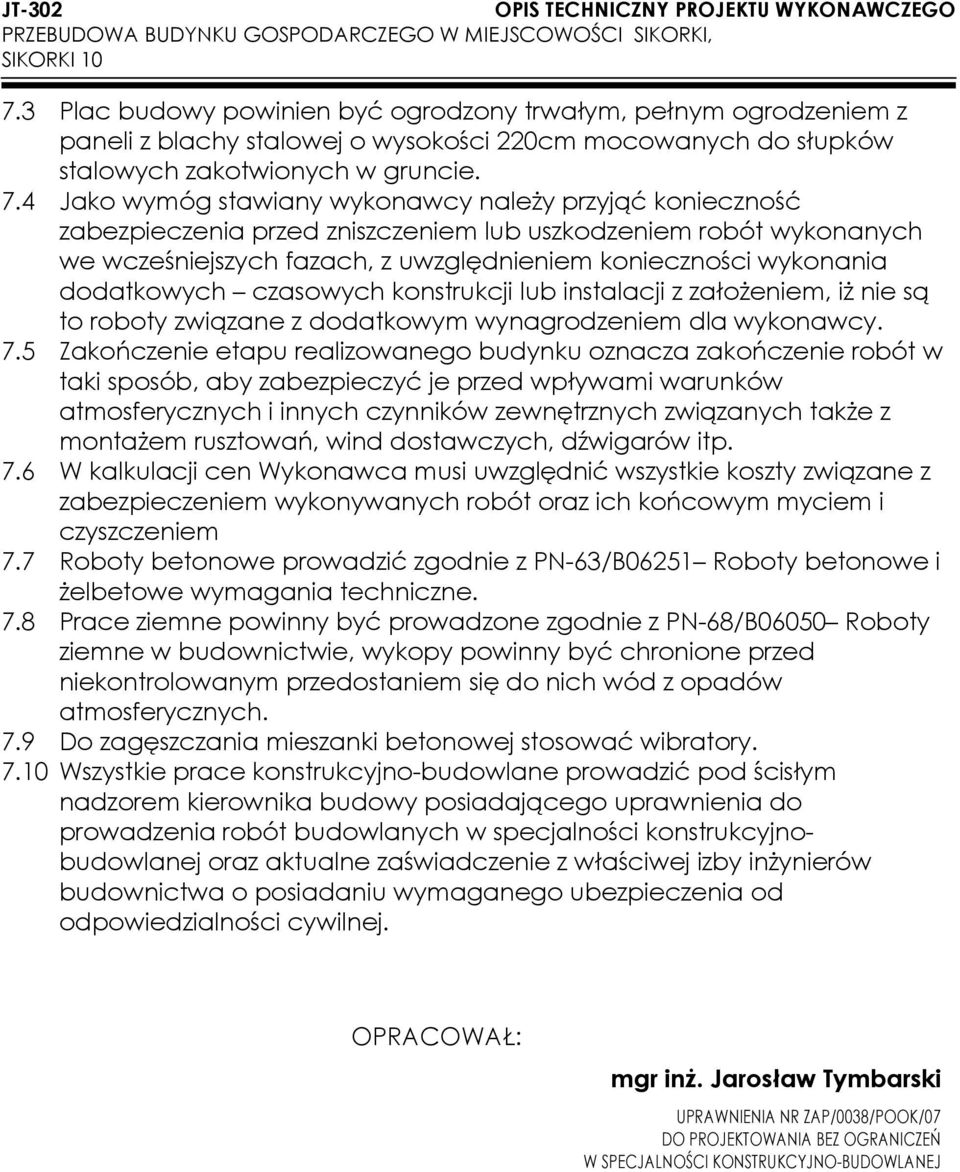

11 OPIS TECHNICZNY PROJEKTU WYKONAWCZEGO 7.3 Plac budowy powinien być ogrodzony trwałym, pełnym ogrodzeniem z paneli z blachy stalowej o wysokości 220cm mocowanych do słupków stalowych zakotwionych w gruncie. 7.4 Jako wymóg stawiany wykonawcy należy przyjąć konieczność zabezpieczenia przed zniszczeniem lub uszkodzeniem robót wykonanych we wcześniejszych fazach, z uwzględnieniem konieczności wykonania dodatkowych czasowych konstrukcji lub instalacji z założeniem, iż nie są to roboty związane z dodatkowym wynagrodzeniem dla wykonawcy. 7.5 Zakończenie etapu realizowanego budynku oznacza zakończenie robót w taki sposób, aby zabezpieczyć je przed wpływami warunków atmosferycznych i innych czynników zewnętrznych związanych także z montażem rusztowań, wind dostawczych, dźwigarów itp. 7.6 W kalkulacji cen Wykonawca musi uwzględnić wszystkie koszty związane z zabezpieczeniem wykonywanych robót oraz ich końcowym myciem i czyszczeniem 7.7 Roboty betonowe prowadzić zgodnie z PN-63/B06251 Roboty betonowe i żelbetowe wymagania techniczne. 7.8 Prace ziemne powinny być prowadzone zgodnie z PN-68/B06050 Roboty ziemne w budownictwie, wykopy powinny być chronione przed niekontrolowanym przedostaniem się do nich wód z opadów atmosferycznych. 7.9 Do zagęszczania mieszanki betonowej stosować wibratory Wszystkie prace konstrukcyjno-budowlane prowadzić pod ścisłym nadzorem kierownika budowy posiadającego uprawnienia do prowadzenia robót budowlanych w specjalności konstrukcyjnobudowlanej oraz aktualne zaświadczenie z właściwej izby inżynierów budownictwa o posiadaniu wymaganego ubezpieczenia od odpowiedzialności cywilnej. OPRACOWAŁ: mgr inż. Jarosław Tymbarski UPRAWNIENIA NR ZAP/0038/POOK/07 DO PROJEKTOWANIA BEZ OGRANICZEŃ W SPECJALNOŚCI KONSTRUKCYJNO-BUDOWLANEJ

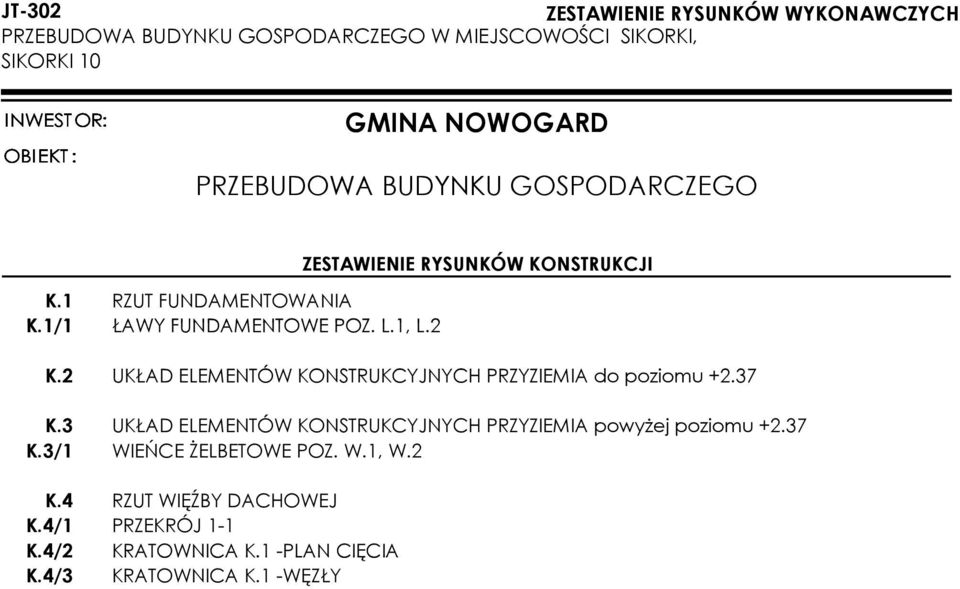

12 ZESTAWIENIE RYSUNKÓW WYKONAWCZYCH INWESTOR: OBIEKT: GMINA NOWOGARD PRZEBUDOWA BUDYNKU GOSPODARCZEGO ZESTAWIENIE RYSUNKÓW KONSTRUKCJI K.1 RZUT FUNDAMENTOWANIA K.1/1 ŁAWY FUNDAMENTOWE POZ. L.1, L.2 K.2 UKŁAD ELEMENTÓW KONSTRUKCYJNYCH PRZYZIEMIA do poziomu K.3 UKŁAD ELEMENTÓW KONSTRUKCYJNYCH PRZYZIEMIA powyżej poziomu K.3/1 WIEŃCE ŻELBETOWE POZ. W.1, W.2 K.4 RZUT WIĘŹBY DACHOWEJ K.4/1 PRZEKRÓJ 1-1 K.4/2 KRATOWNICA K.1 -PLAN CIĘCIA K.4/3 KRATOWNICA K.1 -WĘZŁY
