1 BEZINWAZYJNA TECHNOLOGIA INSPEKCYJNA dla rurek i wymienników

2 ROZWIĄZANIA DLA PRZEMYSŁU DOLPHIN G3 ID TYLKO DUET ID oraz OD NEW Acoustic Pulse Reflectometry (APR) Acoustic Pulse Reflectometry (APR) Ultrasonic Pulse Reflectometry (UPR)

3 WSTĘP DO TECHNOLOGII DUET BEZINWAZYJNA TECHNOLOGIA INSPEKCYJNA ID AND OD IN PARALLEL

4 PODWÓJNA EMISJA Sygnał akustyczny i ultradźwiękowy Sonda jednocześnie zadaje dwa sygnały Akustyczny i Ultradźwiękowy Powracające pulsy generowane przez nieciągłości powracają i są analizowane Opatentowany algorytm do identyfikacji nieciągłości materiałowych oraz określenia ich typów i lokalizacji Pulses injected in tube Acoustic Pulse Reflectometry (APR) Rozchodzenie się wewnątrz rurki Ultrasonic Pulse Reflectometry (UPR) Rozchodzenie się w ściance materiału

5 VIDEO

6 ROZWÓJ TECHNOLOGII KOMPLEKSOWA, GOTOWA DO UŻYCIA Wiodąca technologia do NDT Unikatowy system pneumatyczny 11 patentów dotyczących prezentowanych technologii Wielo sensorowość w ramach jednej sondy Jedyny system na świecie wykorzystujący jednocześnie technologię APR i UPR Transfer danych z prędkością 1 Gbit/sek Brak środka sprzęgającego Generowanie 40 milionów pulsów w 1 sekundzie Dedykowane, specjalistyczne algorytmy

7 CZĘŚCI SKŁADOW DUET Jednostka centralna Pistolet akustyczny Sonda Komputer Dedykowane oprogramowanie Komunikacja elektroniczna System pneumatyczny Źródło zasilania Poręczny Połączenie do jednostki centralnej za pomocą kabla Głośniki Ekran dotykowy Zawiera elementy APR i UPR Jednostka badawcza Różne średnice i długości

8 EMISJA TRYB PODWÓJNY, RÓWNOLEGŁY AKUSTYKA (APR) Rozchodzenia się fali akustycznej w powietrzu ULTRADŹWIĘKI (UPR) Każdy model posiada zalety i ograniczenia Rozchodzenie się fali ultradźwiękowej w ściance

9 ACOUSTIC PULSE REFLECTOMETRY (APR) EMISJA AKUSTYCZNA (APR)

10 EMISJA AKUSTYCZNA Sonda inicjuje sygnał, który rozchodzi się w powietrzu Sygnał pochodzący od nieciągłości zostaje odbity i powraca Algorytm identyfikuje nieciągłości na średnicy wewnętrznej

11 RODZAJE SYGNAŁÓW APR Typowe sygnały powstałe po odbiciu od przeszkody Puls początkowy Odbicie od zblokowania Odbicie od pocienienia Odbicie od otworu t Zblokowania depozyty, wgniecenia, pęknięcia, Ubytki na ściankach wżery, erozja, korozja

magnetyczne, niemagnetyczne, grafitowe, plastikowe, oraz inne Szybka, bezinwazyjna metoda Mniej

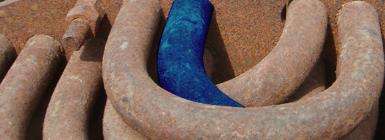

12 Zalety APR Dla wymienników ciepła i kondensatorów, oraz innego rodzaju rur Do 104 mm średnicy wewnętrznej, każdy kształt i materiał Rury w kształcie U, spiralne i inne konfiguracje Metale magnetyczne, niemagnetyczne, grafitowe, plastikowe, oraz inne Szybka, bezinwazyjna metoda Mniej niż 30 sekund na rurkę Wystarczająco szybko do 100% kontroli Łatwa w użyciu Bardzo czuła na otwory i zblokowania

13 Ograniczenia APR Dla wymienników ciepła i kondensatorów oraz innego rodzaju rur Brak wskazań na średnicy zewnętrznej Brak wykrywania pęknięć Brak informacji o procentowym ubytku ściany Wrażliwy na stan powierzchni

14 ULTRASONIC PULSE REFLECTOMETRY (UPR) EMISJA ULTRADŹWIĘKOWA

15 EMISJA ULTRADŹWIĘKOWA Unique, high frequency guided wave approach Injects over 400 million ultrasonic pulses into the tube wall Transducer array sends signal and records echoes generated by defects High frequency allows for high longitudinal resolution (few mm) Adds circumferential resolution (lacking in APR) Same general principle of pulse reflectometry as APR (Defect Reflection)

16 POKONYWANIE POSTAWIONYCH WYZWAŃ INŻYNIERIA FIZYKA ALGORYTMY Dostęp tylko od środka Brak środka sprzęgającego Wielo sensorowość dla małych przekrojów rur Wykrywanie małych nieciągłości i poszczególne separowanie Wykorzystanie wysokich częstotliwości (~500kHz) Wykorzystanie szerokiego pasma częstotliwości (50kHz-500kHz) Kompleksowe, złożone przetwarzanie sygnału Wysoka szybkość transmisji danych w wielu kanałach w czasie rzeczywistym

17 Zalety UPR Dla wymienników ciepła i kondensatorów oraz innych rodzajów rur Wykrywa wady na średnicy wewnętrznej i zewnętrznej Wykrywa pęknięcia w każdym kierunku Mówi o procentowym ubytku ścianki Bezinwazyjna i szybka metoda Każdy kształt Łatwy w użytkowaniu Możliwość lokalizacji nieciągłości względem zegara

18 Ograniczenia UPR Dla wymienników ciepła i kondensatorów oraz innych rodzajów rur Trudne do odróżnienia otwory od głębokich wżerów Nie wykrywa zblokowań Nie rozróżnia położenia nieciągłości na ściance (zewnętrznej, wewnętrznej) Nie mamy informacji o wżerach, wybrzuszeniach do wewnątrz rurki

19 APR + UPR KOMBINACJA WADA APR UPR APR + UPR Otwory Excellent Even for very small holes Good to moderate Hard to distinguish from a deep pit Excellent Zblokowania Excellent Even for very small blockages Weak Depending on binding to wall Excellent Wżery Korozja Moderate No circumferential resolution Very good Has circumferential resolution Very good Erozja Pęknięcia Moderate No circumferential resolution sometimes ambiguous with pits No detection Excellent Has circumferential resolution Excellent Any orientation Wypukłości Excellent No detection Excellent Excellent Excellent

20 PRZYKŁADOWE SYGNAŁY SYGNAŁ APR I UPR

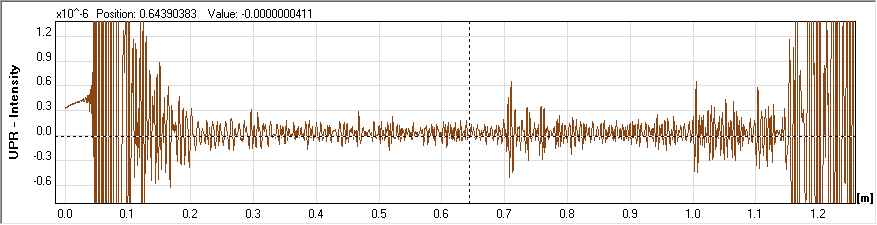

21 PRZYKŁADOWE SYGNAŁY RURA A - TRZY DEFEKTY Defects TUBE # DISTANCE FLAW SIZE FLAW TYPE NOTES A (2) 70 cm 60% 7/64" diameter OD pit UPR 100 cm 80% 5/64" diameter OD pit UPR 110 cm 0.052" Through wall hole APR+UPR

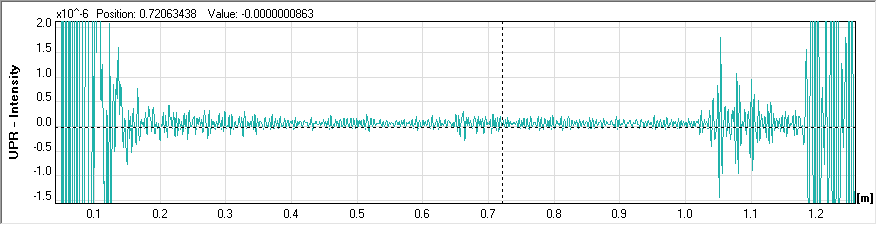

22 PRZYKŁADWE SYGNAŁY RURA B TRZY DEFEKTY Defects TUBE # DISTANCE FLAW SIZE FLAW TYPE NOTES B (4) 65 cm 40% 3/16" diameter OD pit UPR under baffle plate 70 cm 10% Internal Blockage APR 100 cm 40% 0.01 wide, ½ long OD circ notch UPR

23 DUET ZALETY DLA WYMIENNIKÓW CIEPŁA I KOTŁÓW Szybka metoda Szybsza niż w przypadku metod tradycyjnych np. prądy wirowe Łatwy w użytkowaniu Łatwy w użyciu, spójne, powtarzalne wyniki Pełne pokrycie Dowolny kształt Kolana U "S" kształt, skręcone Dowolny materiał ferromagnetyczne, nie-ferromagnetyczne, plastik Duża średnica operowania do 102mm, kotły Szeroki zakres wykrywalności Wykrywalność wewnątrz rurki, wykrywalność wewnątrz jak i na zewnątrz ścianki rurki

24 DUET UŻYTKOWANIE

25 DUET UŻYTKOWANIE KILKA KROKÓW 1 2 USTAWIENIA POCZĄTKOWE POZYSKANIE DANYCH DLA URZĄDZENIA 3 ANALIZA WYNIKÓW 4 GENEROWANIE RAPORTU

26 Krok 1: Ustawienie parametrów 2 1 WGRANIE REALNEJ FOTOGRAFI OBIEKTU 2 OZNACZENIE PUNKTÓW STARTOWYCH 3 AUTOMATYCZNA NUMERACJA RUR Digital photo CAD file Scanned schematic diagram

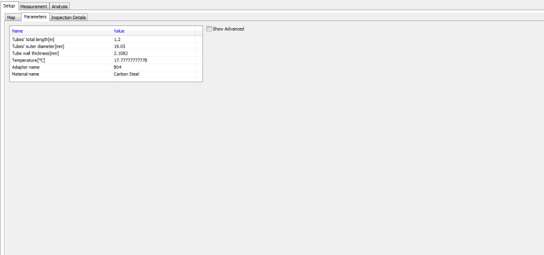

27 Krok 1: Ustawienie parametrów Długość rurki Średnica zewnętrzna (OD) Grubość ścianki Temperatura otoczenia Właściwa sonda Dane materiałowe

28 Krok 2: Pomiar 1 2 Wprowadzenie sondy do obiektu Oddanie impulsu APR i UPR

29 Krok 3: Auto wykrywanie Oprogramowanie wykrywa wady Oprogramowanie pomocne dla operatora Akceptacja

30 Krok 4: Raport i analiza 3 opcje 1 Analiza podczas wykonywania zadania 2 Szczegółowa analiza w późniejszym czasie 3 Wykonanie pełnego szczegółowego raportu Oznaczanie rur wymagających podjęcia dodatkowych czynności procesowych po badaniu Zakończenie badania określonej partii rur lub zakończenie sesji badania Raport w PDF lub HTML Uzyskiwanie bardzo szczegółowych danych

31 Standardy przemysłowe Certyfikaty

32 THANK YOU
