EGZAMIN KWALIFIKACYJNY ELEKTRYKÓW (D i E) W PYTANIACH I ODPOWIEDZIACH

Transkrypt

1

2 EGZAMIN KWALIFIKACYJNY ELEKTRYKÓW (D i E) W PYTANIACH I ODPOWIEDZIACH Zeszyt 5 Urządzenia, instalacje i sieci elektroenergetyczne o napięciu nie wyższym niż 1 kv Publikacja zatwierdzona przez Centralną Komisję Uprawnień Zawodowych SEP

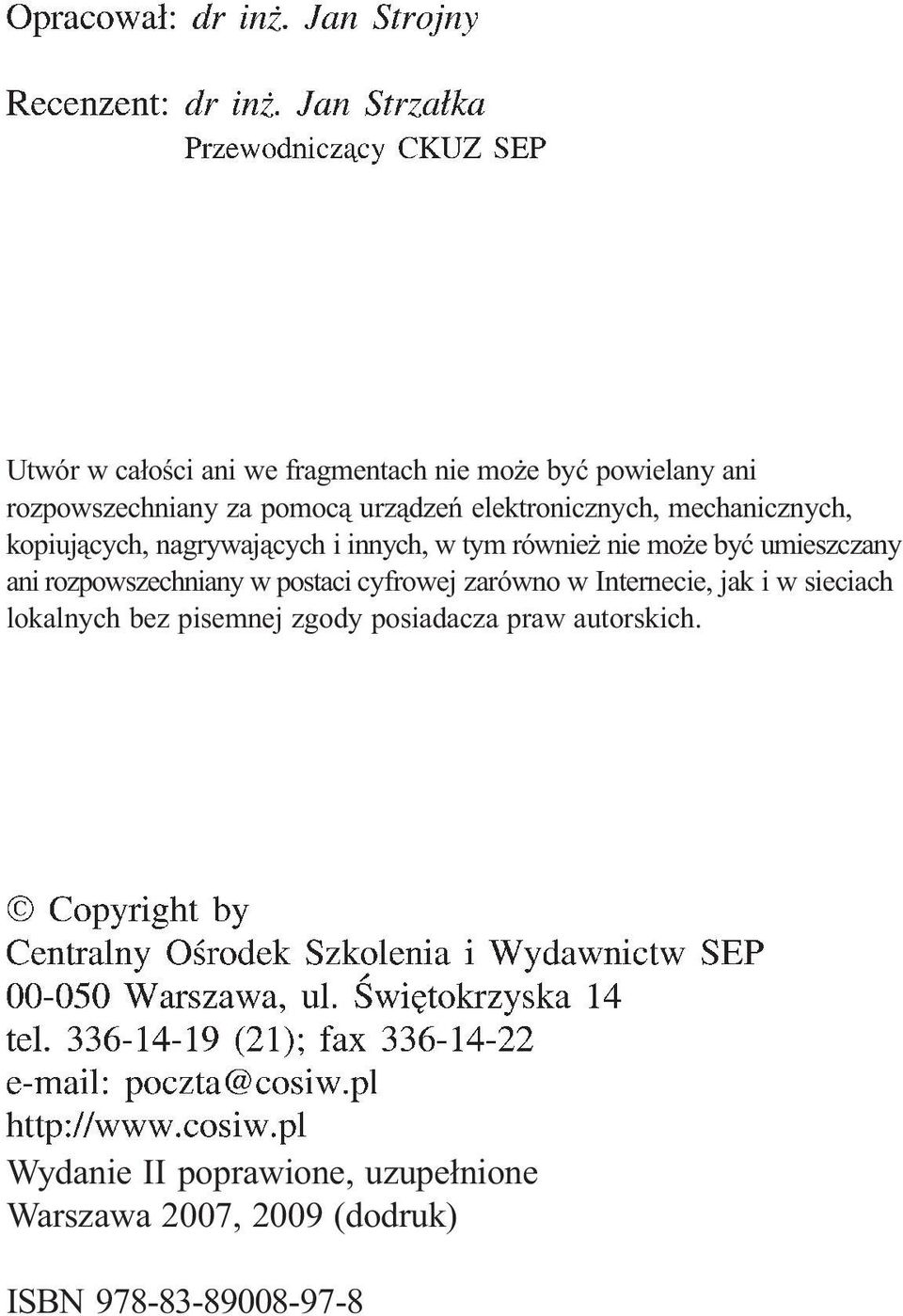

3 Utwór w całości ani we fragmentach nie może być powielany ani rozpowszechniany za pomocą urządzeń elektronicznych, mechanicznych, kopiujących, nagrywających i innych, w tym również nie może być umieszczany ani rozpowszechniany w postaci cyfrowej zarówno w Internecie, jak i w sieciach lokalnych bez pisemnej zgody posiadacza praw autorskich. Wydanie II poprawione, uzupełnione Warszawa 2007, 2009 (dodruk) ISBN

4

5

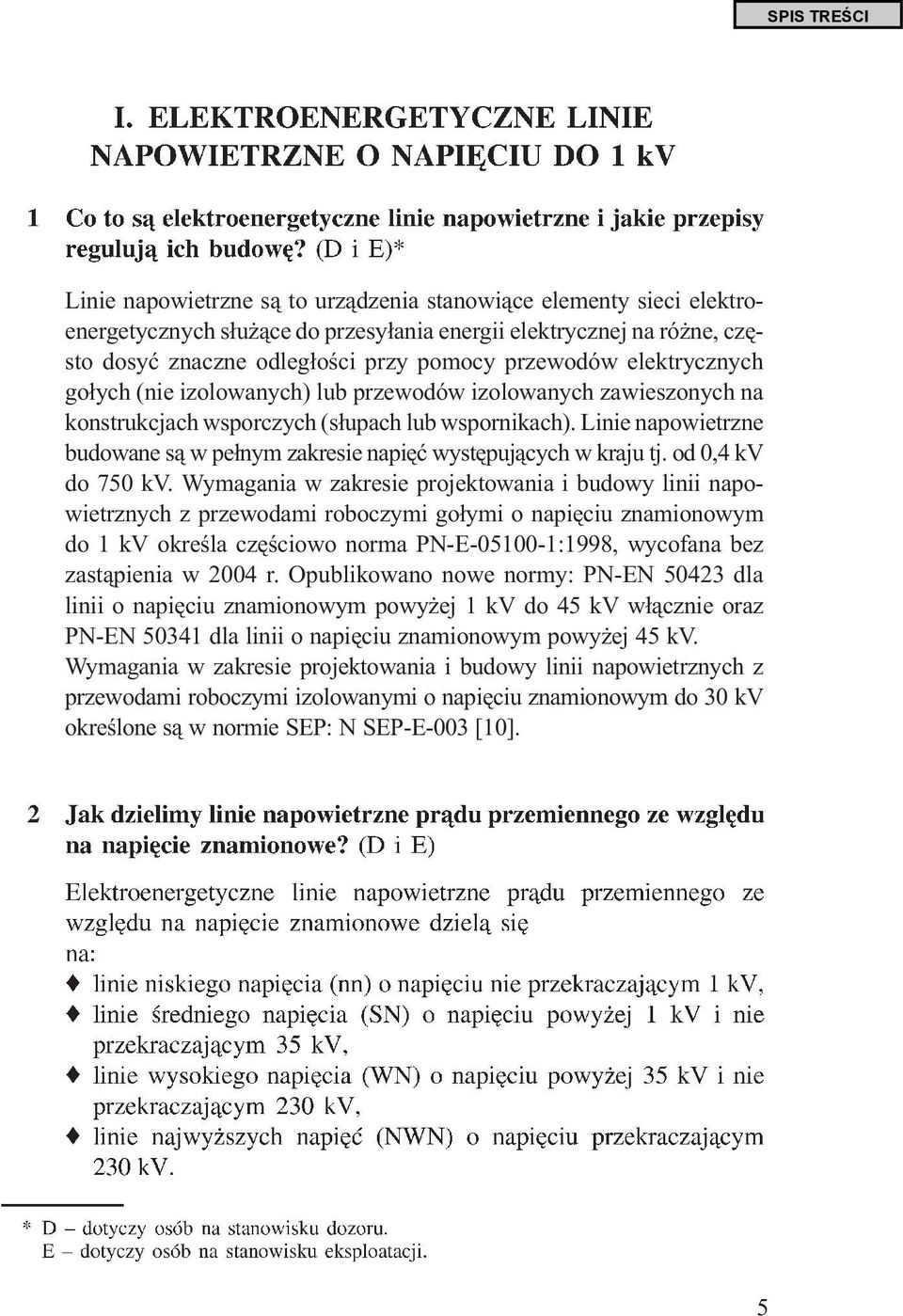

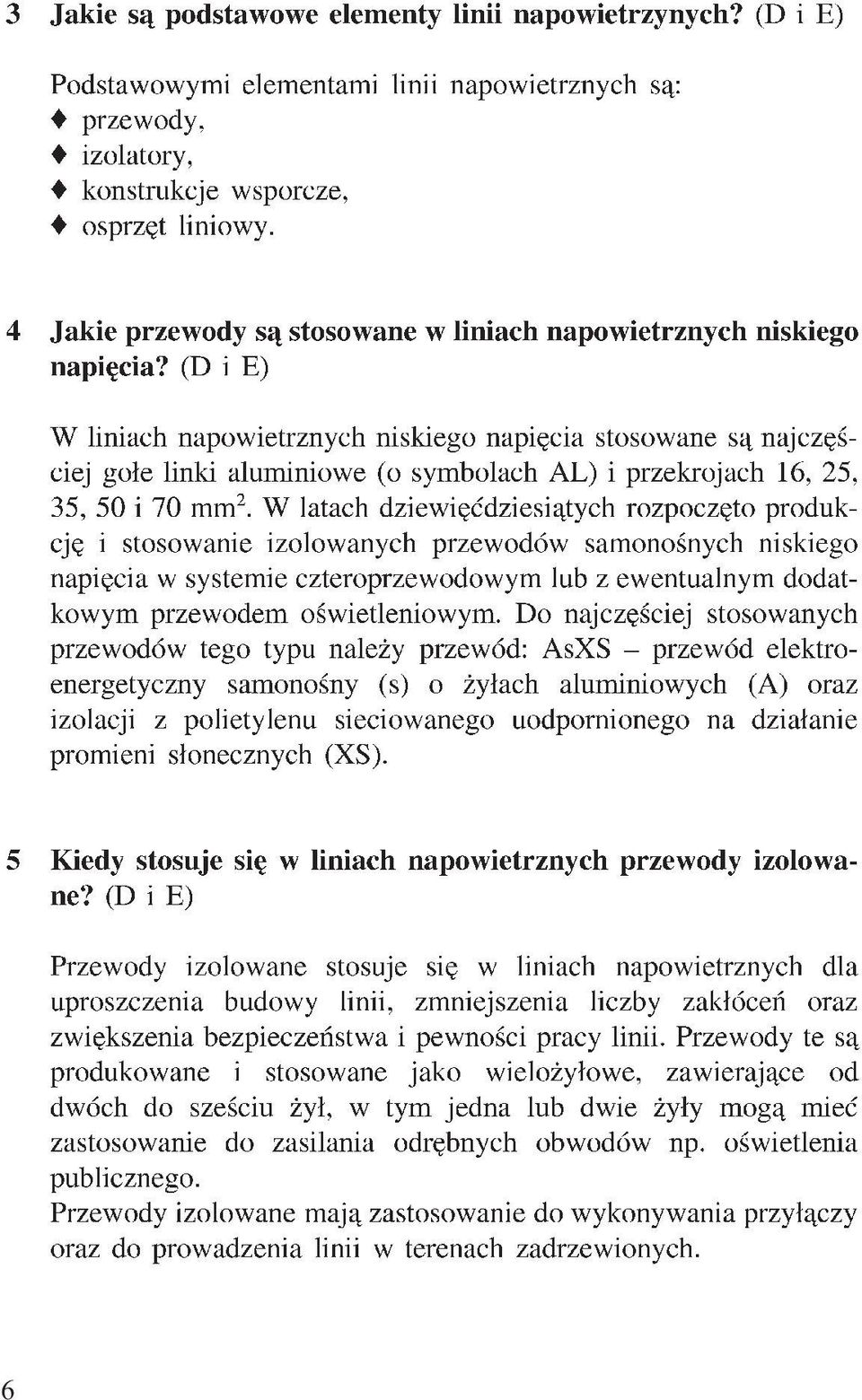

6 Linie napowietrzne są to urządzenia stanowiące elementy sieci elektroenergetycznych służące do przesyłania energii elektrycznej na różne, często dosyć znaczne odległości przy pomocy przewodów elektrycznych gołych (nie izolowanych) lub przewodów izolowanych zawieszonych na konstrukcjach wsporczych (słupach lub wspornikach). Linie napowietrzne budowane są w pełnym zakresie napięć występujących w kraju tj. od 0,4 kv do 750 kv. Wymagania w zakresie projektowania i budowy linii napowietrznych z przewodami roboczymi gołymi o napięciu znamionowym do 1 kv określa częściowo norma PN-E :1998, wycofana bez zastąpienia w 2004 r. Opublikowano nowe normy: PN-EN dla linii o napięciu znamionowym powyżej 1 kv do 45 kv włącznie oraz PN-EN dla linii o napięciu znamionowym powyżej 45 kv. Wymagania w zakresie projektowania i budowy linii napowietrznych z przewodami roboczymi izolowanymi o napięciu znamionowym do 30 kv określone są w normie SEP: N SEP-E-003 [10]. 5

7 6

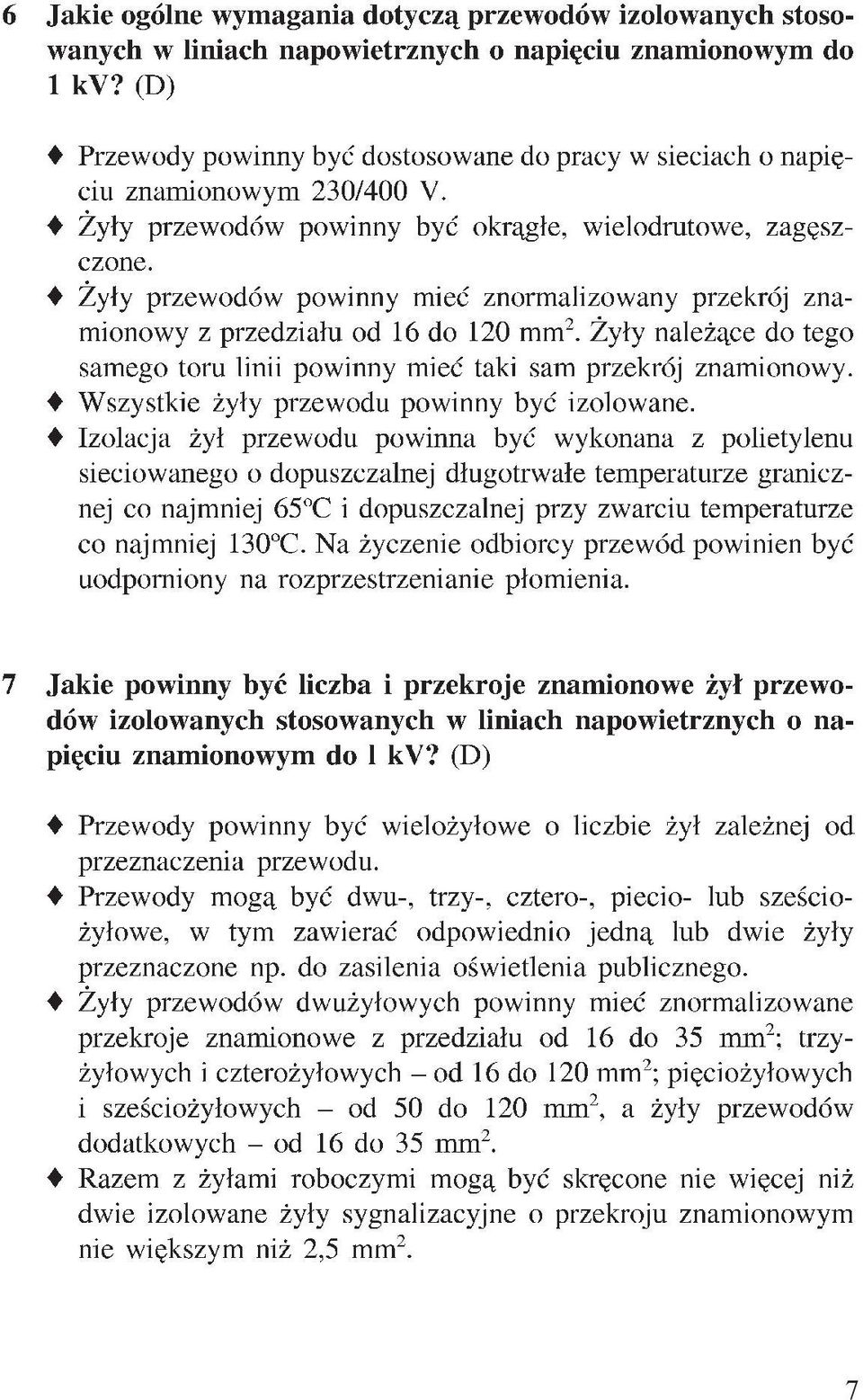

8 7

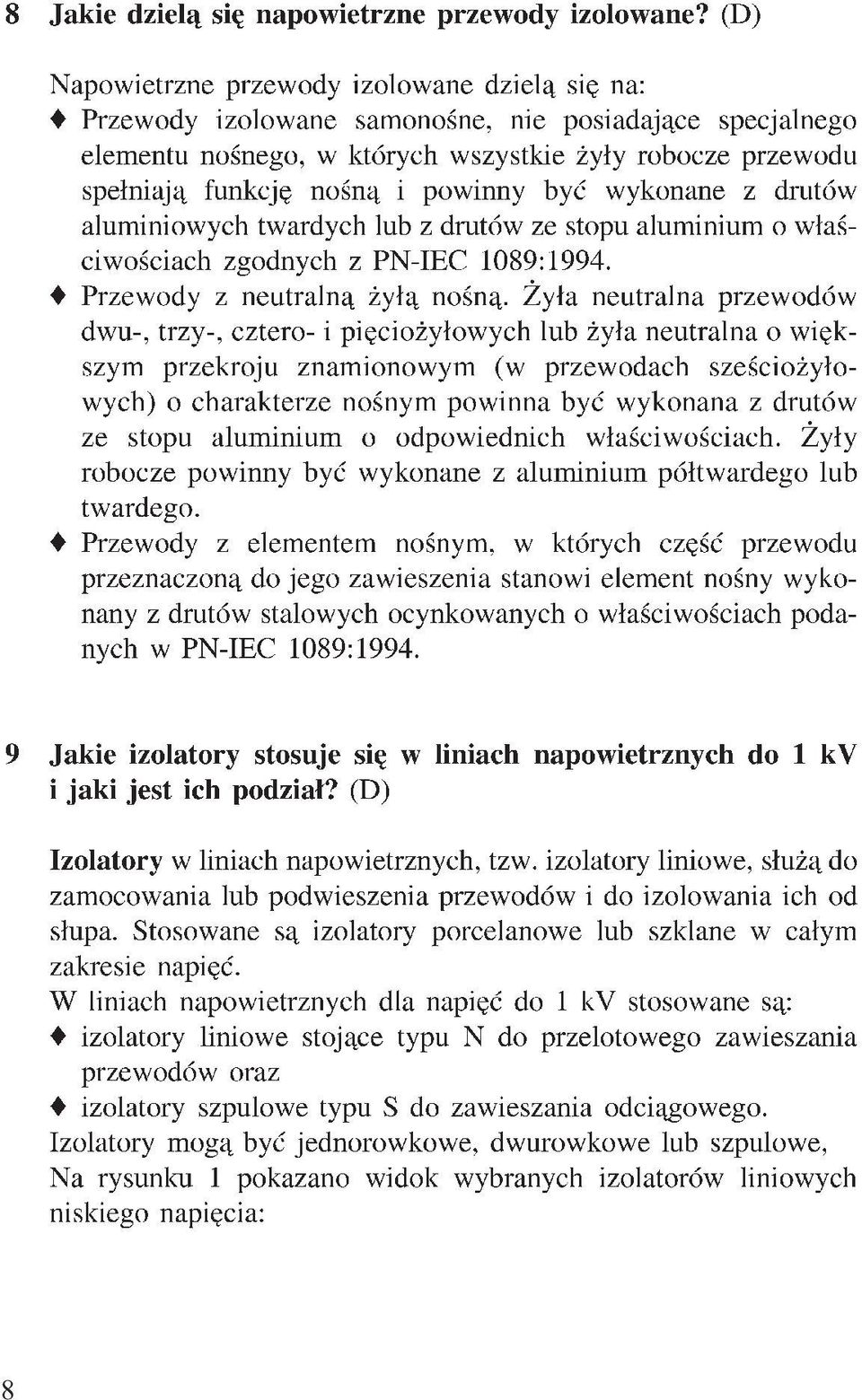

9 8

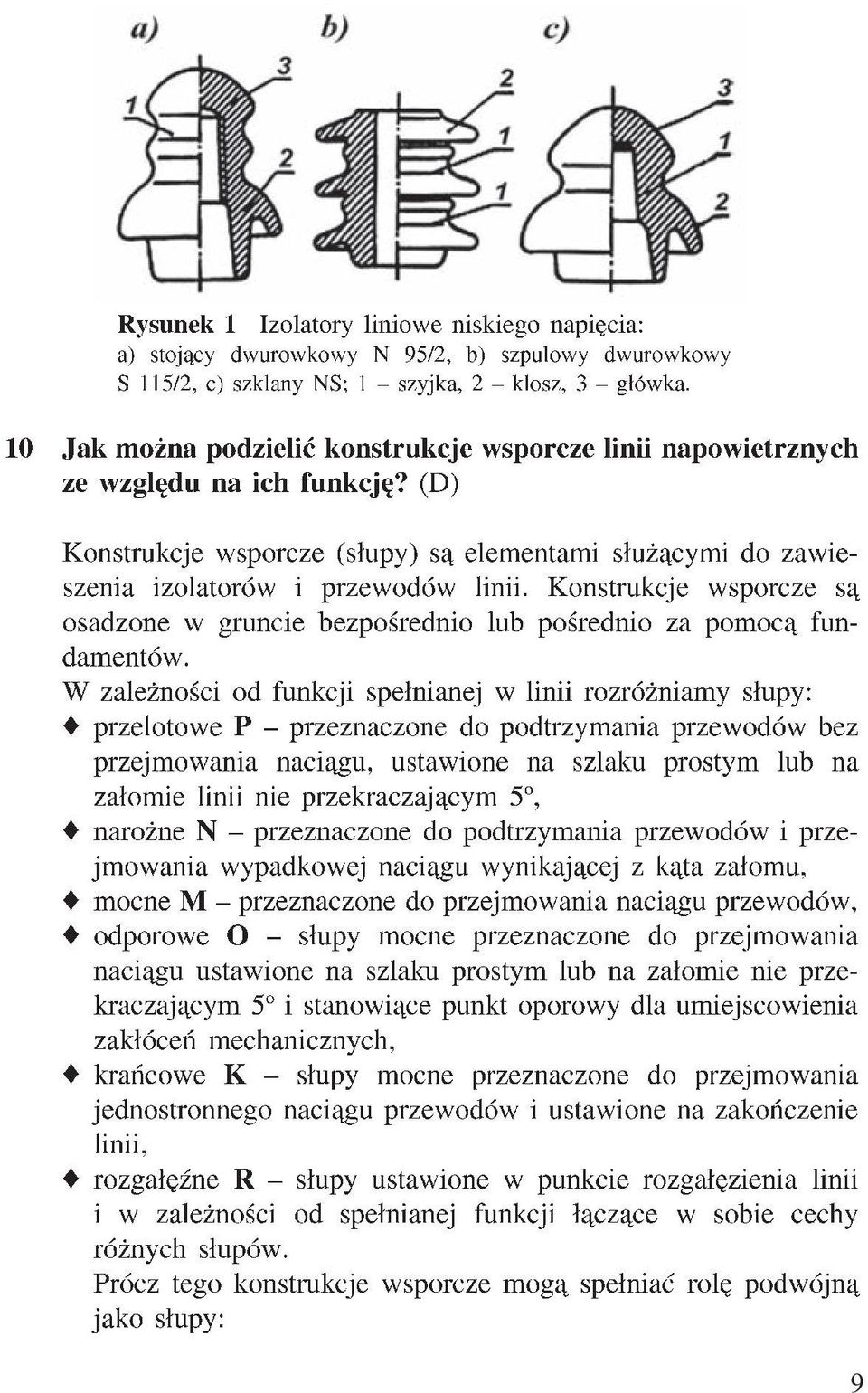

10 9

11 10

12 11

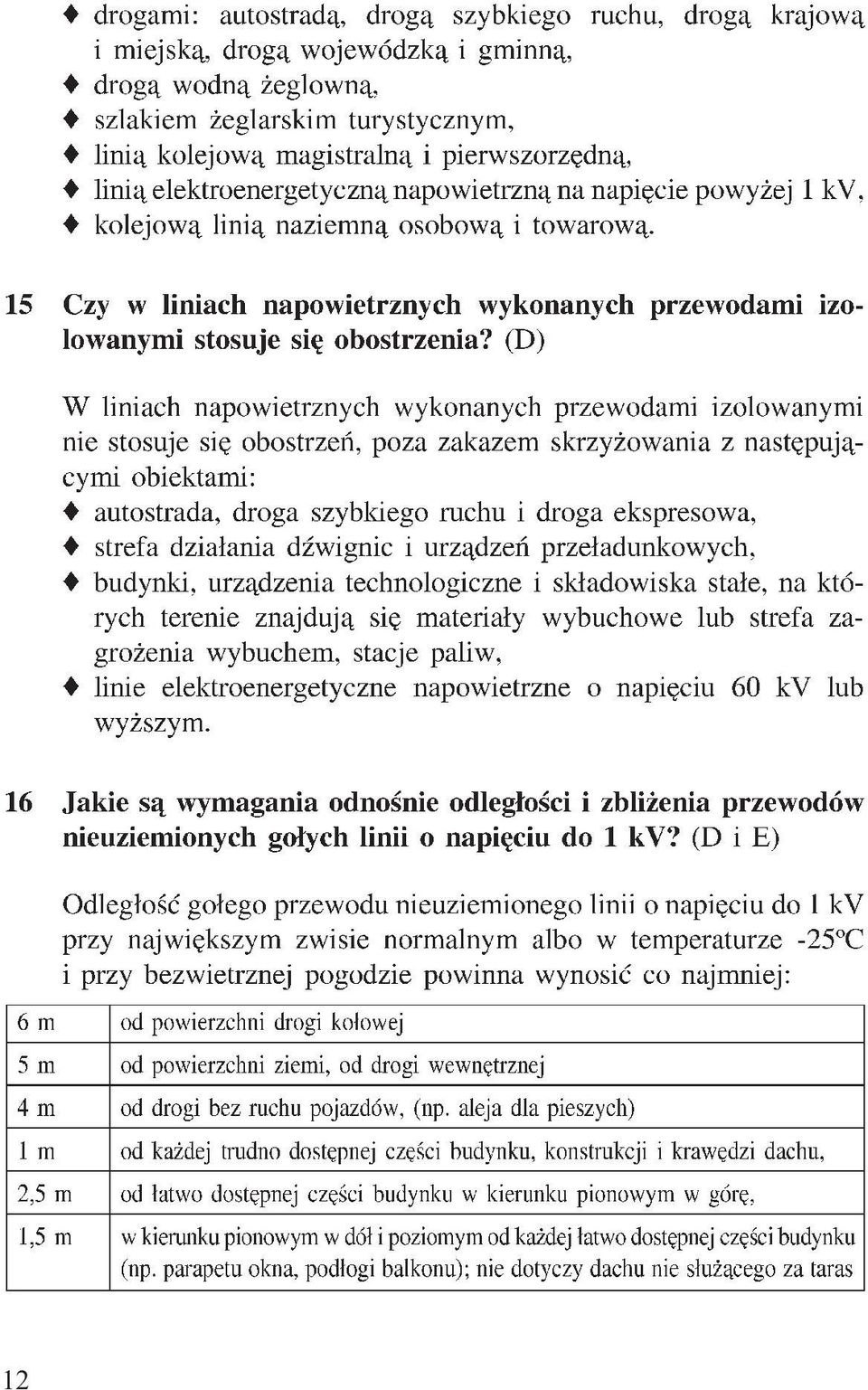

13 12

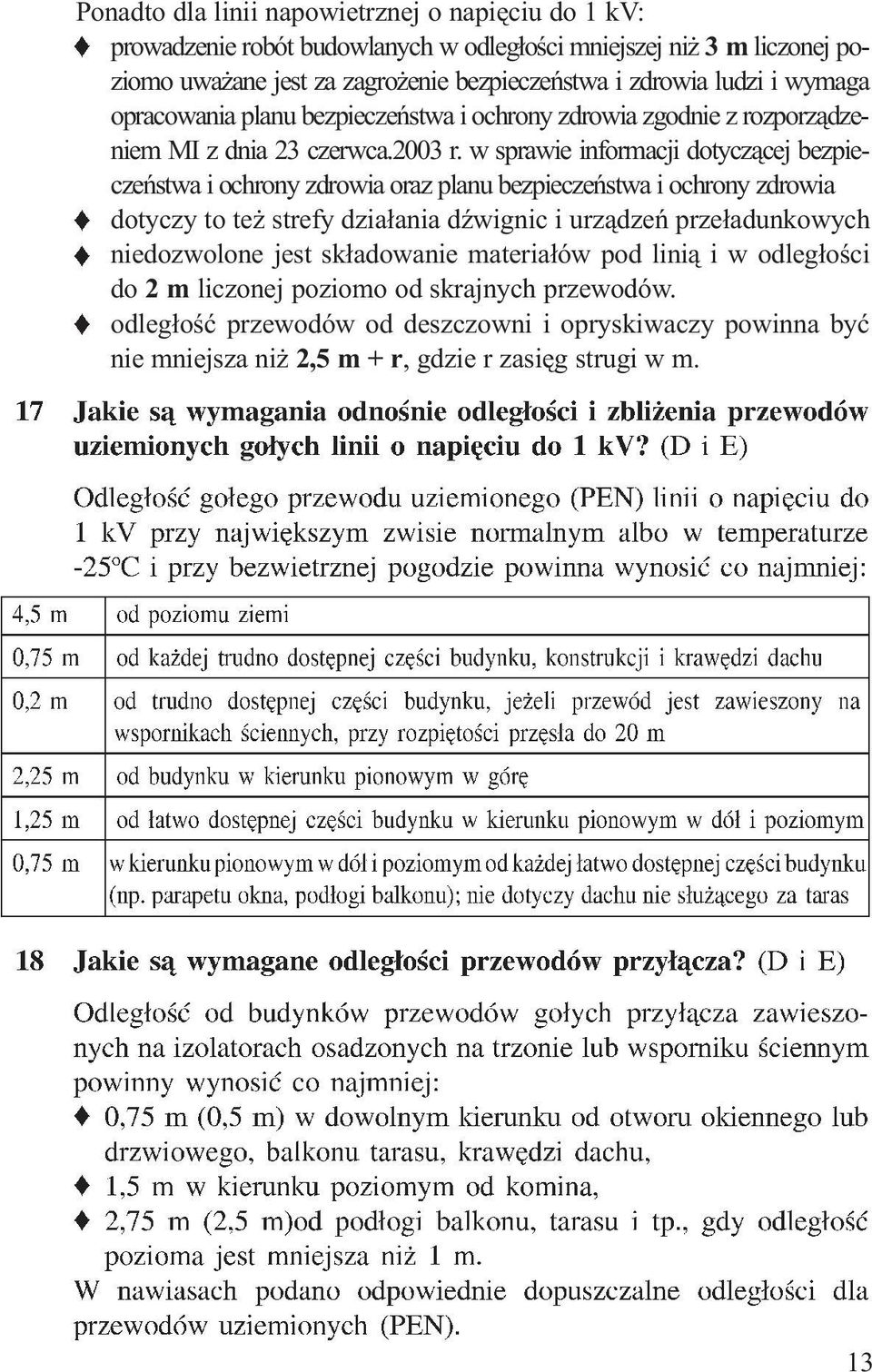

14 Ponadto dla linii napowietrznej o napięciu do 1 kv: prowadzenie robót budowlanych w odległości mniejszej niż 3 m liczonej poziomo uważane jest za zagrożenie bezpieczeństwa i zdrowia ludzi i wymaga opracowania planu bezpieczeństwa i ochrony zdrowia zgodnie z rozporządzeniem MI z dnia 23 czerwca.2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia dotyczy to też strefy działania dźwignic i urządzeń przeładunkowych niedozwolone jest składowanie materiałów pod linią i w odległości do 2 m liczonej poziomo od skrajnych przewodów. odległość przewodów od deszczowni i opryskiwaczy powinna być nie mniejsza niż 2,5 m + r, gdzie r zasięg strugi w m. 13

15 14

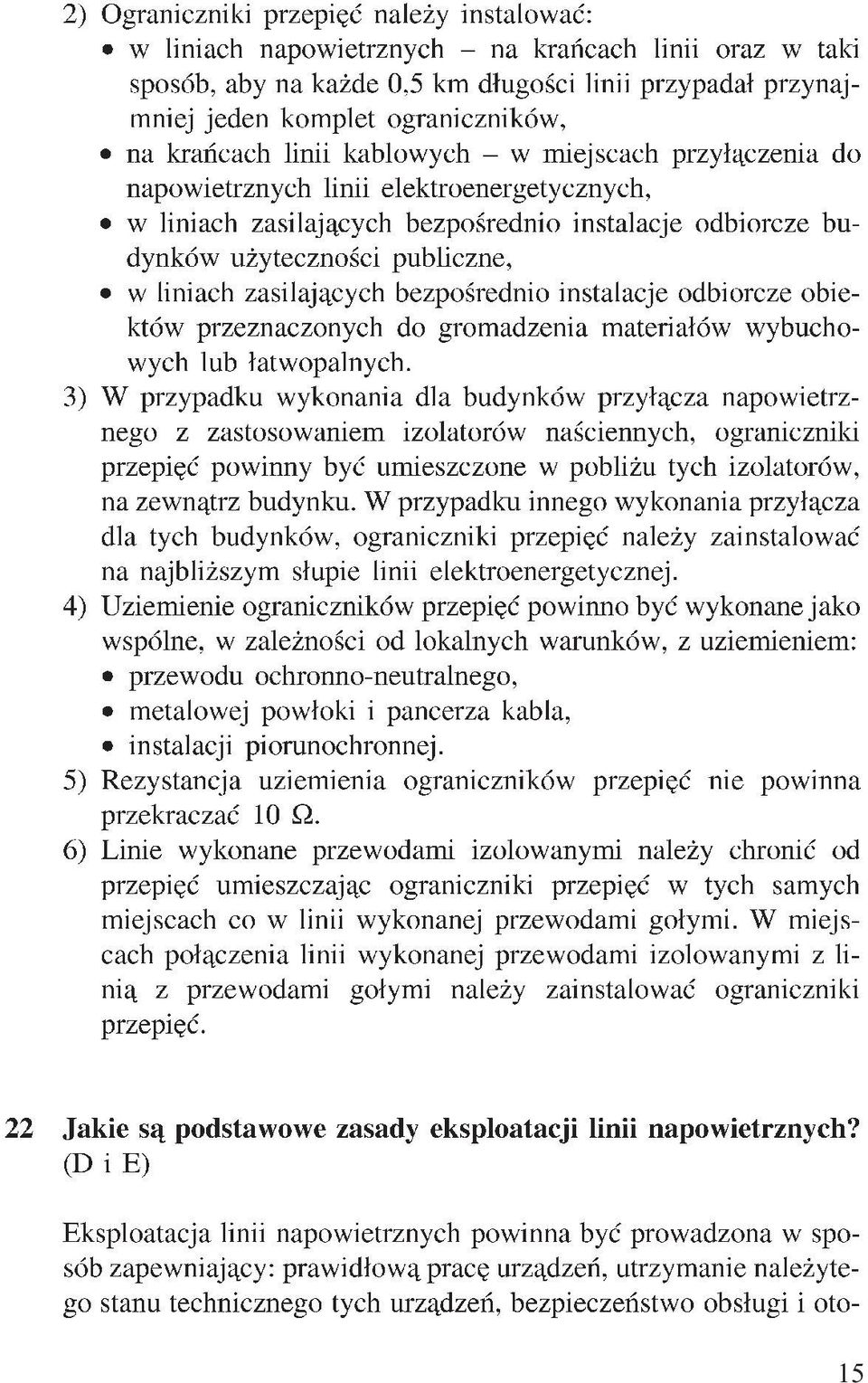

16 15

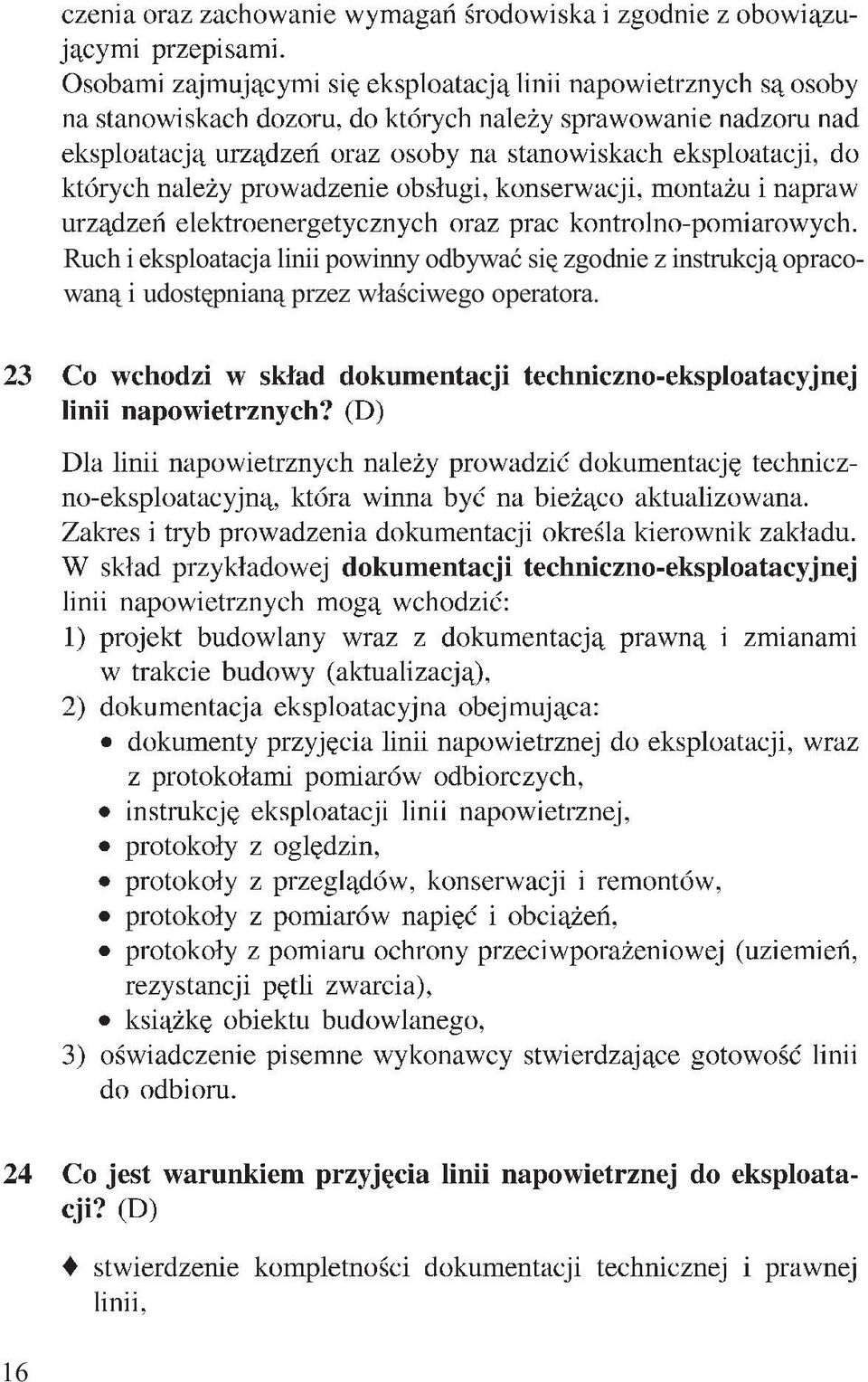

17 16 Ruch i eksploatacja linii powinny odbywać się zgodnie z instrukcją opracowaną i udostępnianą przez właściwego operatora.

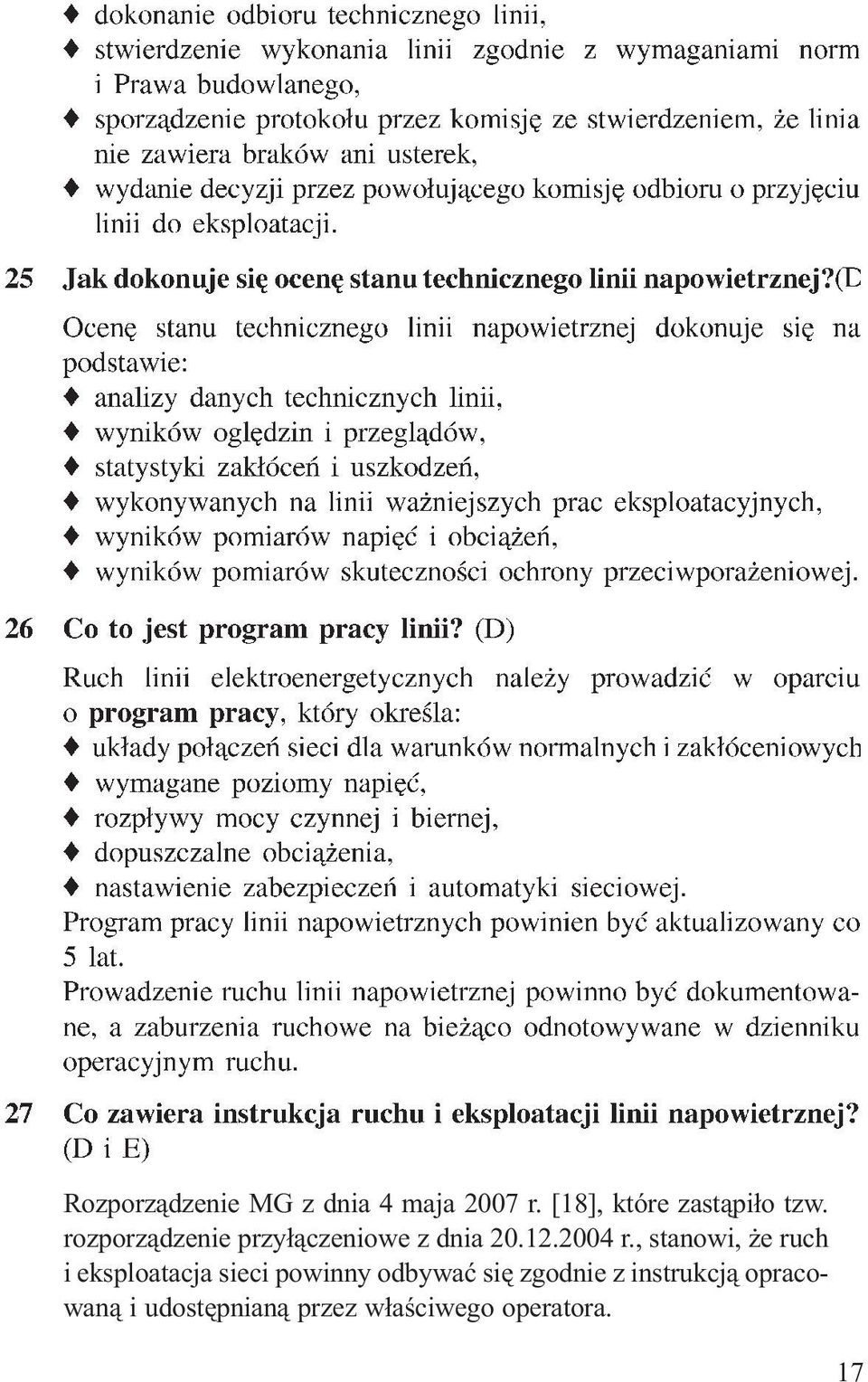

18 Rozporządzenie MG z dnia 4 maja 2007 r. [18], które zastąpiło tzw. rozporządzenie przyłączeniowe z dnia r., stanowi, że ruch i eksploatacja sieci powinny odbywać się zgodnie z instrukcją opracowaną i udostępnianą przez właściwego operatora. 17

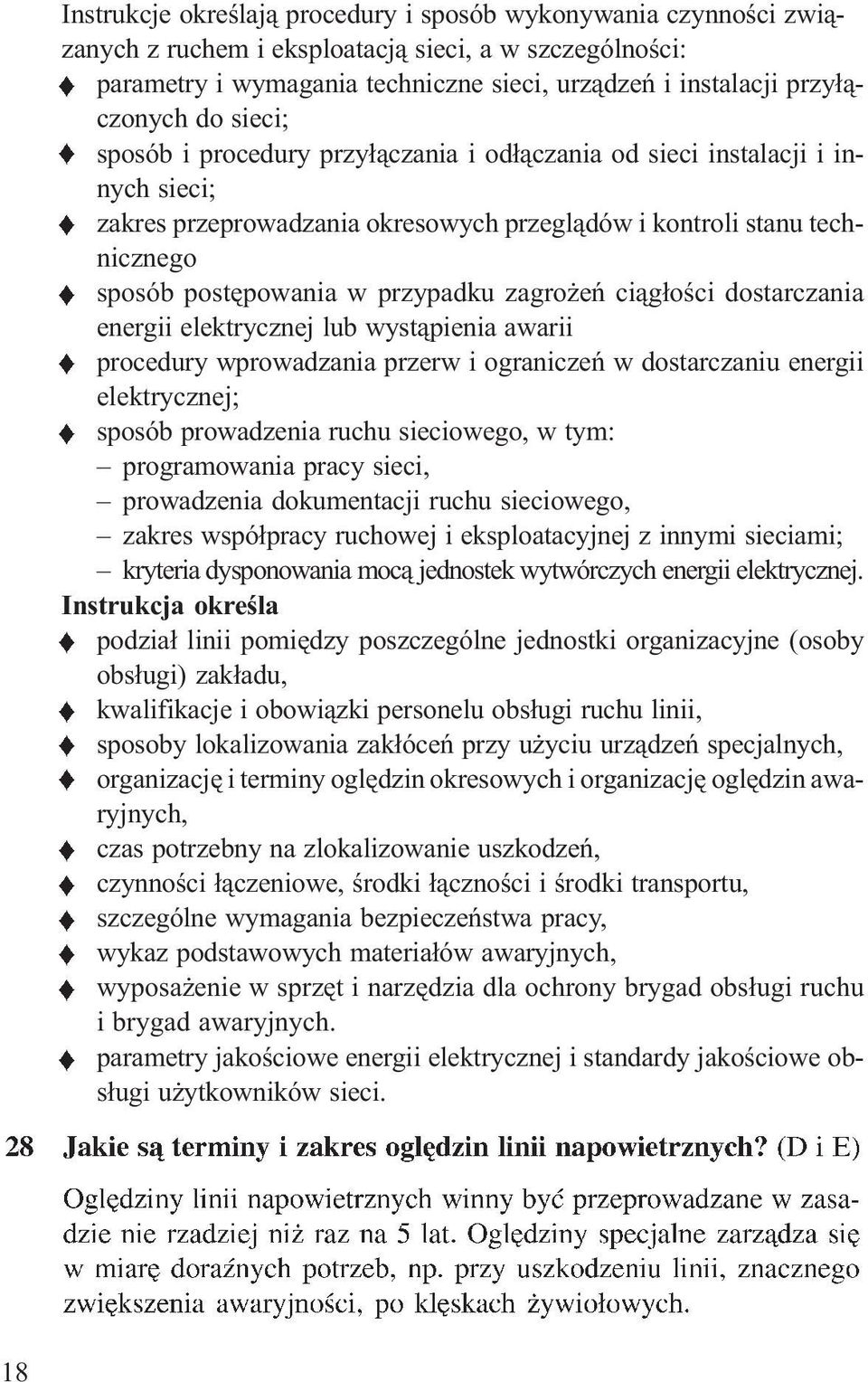

19 18 Instrukcje określają procedury i sposób wykonywania czynności związanych z ruchem i eksploatacją sieci, a w szczególności: parametry i wymagania techniczne sieci, urządzeń i instalacji przyłączonych do sieci; sposób i procedury przyłączania i odłączania od sieci instalacji i innych sieci; zakres przeprowadzania okresowych przeglądów i kontroli stanu technicznego sposób postępowania w przypadku zagrożeń ciągłości dostarczania energii elektrycznej lub wystąpienia awarii procedury wprowadzania przerw i ograniczeń w dostarczaniu energii elektrycznej; sposób prowadzenia ruchu sieciowego, w tym: programowania pracy sieci, prowadzenia dokumentacji ruchu sieciowego, zakres współpracy ruchowej i eksploatacyjnej z innymi sieciami; kryteria dysponowania mocą jednostek wytwórczych energii elektrycznej. Instrukcja określa podział linii pomiędzy poszczególne jednostki organizacyjne (osoby obsługi) zakładu, kwalifikacje i obowiązki personelu obsługi ruchu linii, sposoby lokalizowania zakłóceń przy użyciu urządzeń specjalnych, organizację i terminy oględzin okresowych i organizację oględzin awaryjnych, czas potrzebny na zlokalizowanie uszkodzeń, czynności łączeniowe, środki łączności i środki transportu, szczególne wymagania bezpieczeństwa pracy, wykaz podstawowych materiałów awaryjnych, wyposażenie w sprzęt i narzędzia dla ochrony brygad obsługi ruchu i brygad awaryjnych. parametry jakościowe energii elektrycznej i standardy jakościowe obsługi użytkowników sieci.

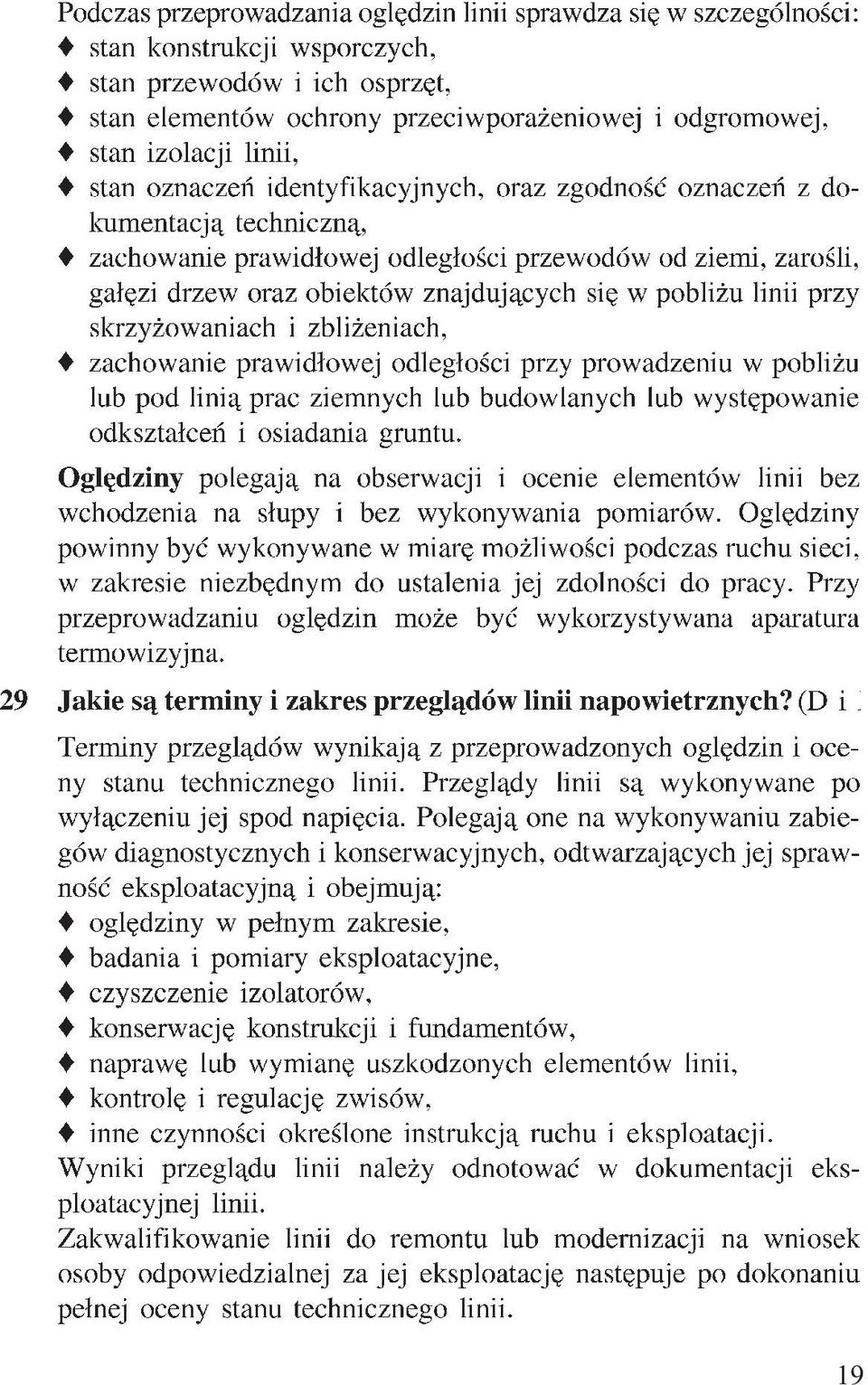

20 19

21 20

22 21

23 22

24 23

25 24

26 25

27 26

28 27

29 28

30 29

31 30

32 31

33 32

34 33

35 34

36 (wlz), wlz Przyłącze jest to odcinek lub element sieci służący do połączenia urządzeń, instalacji lub sieci odbiorcy o wymaganej przez niego mocy przyłączeniowej z siecią przedsiębiorstwa energetycznego świadczącego usługę przesyłania energii elektrycznej. W obiekcie budowlanym przyłącze jest to element sieci między złączem i rozdzielczą siecią zasilającą. Przyłącze może być kablowe lub napowietrzne, wykonane przewodami gołymi lub izolowanymi (np. typu AsXS). 35

37 Złącze jest to urządzenie służące do wykonania połączenia sieci zasilającej obiekt z instalacją odbiorczą bezpośrednio lub za pośrednictwem wewnętrznych linii zasilających. W złączu znajduje się główne zabezpieczenie obiektu. Z jednego złącza zasilana może być jedna lub więcej wewnętrznych linii zasilających wlz. Wewnętrzna linia zasilająca (wlz) jest to obwód zasilający tablice rozdzielcze (rozdzielnice), z których zasilane są instalacje odbiorcze. Instalacja odbiorcza jest to część instalacji znajdująca się za układem pomiarowym służącym do rozliczeń między dostawcą a odbiorcą energii elektrycznej, a w razie braku układu pomiarowego - za wyjściowymi zaciskami pierwszego urządzenia zabezpieczającego instalację od strony zasilania. Przewody Znaczenie symboli literowych Przewody miedziane do układania D żyła jednodrutowa na stałe L żyła wielodrutowa (linka) Lg żyła wielodrutowa giętka Jw. aluminiowe A (przed symbolem żyły) Rodzaj izolacji (po literze Y polwinit oznaczającej rodzaj żyły) Yn polwinit samogasnący Yb polwinit benzenoodporny G guma X polietylen XS polietylen (u)sieciowany Oznaczenie przeznaczenia t wtynkowe lub konstrukcji przewodu d o zwiększonej grubości izolacji b izolacja odporna na działanie temperatury c odzież (niepalna) z przesyconego oplotu z przędzy azbestowej u przewód uzbrojony żo z żółto-zieloną żyłą ochronną s samonośny 36

38 Rodzaj osłony (oznacza się Y osłona polwinitowa przed oznaczeniem żyły) W przewodach kabelkowych (K) o okrągły dodatkowe symbole literowe t opancerzony taśmą stalową p płaski pp płaski do przyklejania n (N) niepalny Przewody do odbiorników SM sznur mieszkaniowy ruchomych i przenośnych O oponowy M mieszkaniowy W warsztatowy P przemysłowy D dźwigowy G górniczy Gł do silników głębinowych St sterowniczy 37

39 38 Dopuszczalna obciążalność prądowa przewodów jest to wartość prądu płynącego przez przewód w sposób trwały limitowana dopuszczalną temperaturą izolacji żył, która dla przewodów ułożonych na stałe w izolacji polwinitowej wynosi 70 o C. Podstawowym dokumentem określającym dopuszczalną obciążalnośc przewodów i kabli jest norma PN-IEC [7]. W normie w zależności od sposobu wykonania instalacji podano w postaci tabel wartości określające obciążalność długotrwałą przewodów i kabli dla instalacji w obiektach budowlanych. Podano również

40 tablice współczynników poprawkowych, które służą do korygowania obciążalności prądowej w przypadku, gdy warunki ułożenia przewodu lub kabla nie odpowiadają warunkom obliczeniowym, na przykład przy wyższej niż przyjęto w tabelach obciążalności temperaturze otoczenia lub innej liczbie skupionych przewodów stykających się ze sobą. Wartości dopuszczalnego prądu w przewodach podane zostały w normie przy założeniu obliczeniowej temperatury otoczenia wynoszącej + 30 o C. W polskich warunkach można przyjąć, że temperatura otoczenia wynosi 25 o C a więc jest niższa o 5 o C co znacząco pozwala na zmniejszenie przekroju przewodów i kabli. Uwzględniają to niektóre tablice obciążalności podane np. przez prof. Markiewicza [24]. 39

41 40

42 41

43 42 Wg. normy PN-IEC dopuszczalny spadek napięcia pomiędzy złączem instalacji elektrycznej a urządzeniem odbiorczym ma wynosić 4 % (w projekcie nowelizacji tej normy proponowane są wartości: 3% dla odbiorników oświetleniowych i 5 % dla innych). Przyjmuje się, za przepisami niemieckimi VDE, że spadek napięcia od licznika energii elektrycznej do punktu przyłączenia odbiornika nie powinien przekraczać 3 %. Równocześnie przyjmuje się, że spadki napięcia w wewnętrznych liniach zasilających wlz powinny nie przekraczać wartości wynikających z ich obciążenia wg. tabeli 9. Wartości te są zalecane przez normę SEP N SEP-E-002.[9]

44 43

45 44

46 45

47 46

48 W rozbudowanych systemach instalacji elektrycznych ograniczenie się do podstawowego układu ochrony jest niewystarczające i należy wówczas stosować dalsze stopnie ochrony odpowiednio do przyjętej kategorii przepięć i odporności udarowej zastosowanych urządzeń. Szczególnego znaczenia nabiera obecnie ograniczanie przepięć w instalacjach układów przesyłu sygnałów: elektronicznych: telekomunikacyjnych, telewizyjnych, kontrolno-pomiarowych itp.. W tych przypadkach konieczne jest zazwyczaj zastosowanie wielostopniowego układu ograniczników przepięć. 47

49 48

50 49

51 50

52 51

53 Instalacja elektryczna w budynkach mieszkalnych musi spełniać następujące podstawowe wymagania: Instalacja elektryczna stanowi integralną część budynku i wraz z doskonaleniem technik budowlanych ulega przeobrażeniom, których zadaniem jest zwiększenie bezpieczeństwa, funkcjonalności oraz oszczędności użytkowania energii elektrycznej. Coraz częściej wykonuje się instalacje niekonwencjonalne, tzw "instalacje inteligentne" polegające na połączeniu ze sobą instalacji elektrycznych, telekomunikacyjnych, informatycznych i innych sterowanych w systemie opartym o technikę przekaźnikową lub cyfrową. Należą tu np. systemy instalacji Interbus, Lonworks lub KNX/EIB. 52

54 53

55 54

56 55

57 56

58 57

59 58

60 59

61 60

62 61

63 62

64 63

65 64

66 65

67 66

68 Każdy budynek lub zespół budynków powinien posiadać instrukcje eksploatacji instalacji i urządzeń elektrycznych znajdujących się w budynku. Instrukcja powinna zawierać: 67

69 68

70 69

71 70

72 71

73 72

74 73

75 74

76 75

77 76

78 77

79 78

80 79

81 80

82 81

83 82

84 Charakterystyczną cechą źródeł światła jest to, że ich działanie jest oceniane subiektywnie przez narząd wzroku i zależy od strumienia świetlnego, mierzonego w lumenach, padającego na daną powierzchnię, czyli natężenia oświetlenia tej powierzchni, a nie bezpośrednio od mocy źródła. Od wartości natężenia oświetlenia, mierzonego w luksach (lx) zależy zdolność rozróżniania szczegółów przez oko ludzkie. Istotne znaczenie mają też: wierność oddawania barw widzianych w świetle danego źródła, barwa światła emitowanego przez lampę, inten- 83

85 sywność ciepła wydzielanego przez źródło oraz udział promieniowania nadfioletowego UV. Parametrem określającym wierność oddawania barw jest wskaźnik Ra. Ra = 100 oznacza pełną wierność widzenia barw. Ra 40 oznacza znaczne upośledzenie rozróżniania kolorów przez oko ludzkie. Lp. Rodzaj źródła Moc Skuteczność Wskaźnik Trwałość świetlna Ra (średnia) W lm/w h* 1 Żarówki standardowe Żarówki halogenowe Świetlówki standardowe Świetlówki kompaktowe Rtęciówki wysokoprężne Lampy rtęciowo-żarowe Lampy metalohalogenkowe Lampy sodowe wysokoprężne Lampy sodowe niskoprężne Lampy indukcyjne ok. 80 ok Diody elektroluminescencyjne (LED) 0, b.d * Trwałość lamp wyładowczych (poz. 3-10) zależy od liczby i częstości łączeń. 84
