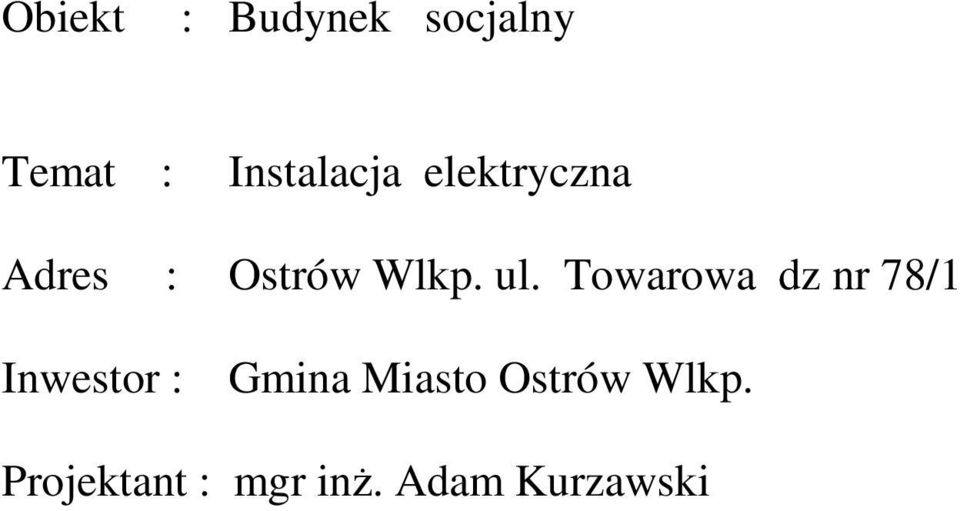

1 Obiekt : Budynek socjalny Temat : Instalacja elektryczna Adres : Ostrów Wlkp. ul. Towarowa dz nr 78/1 Inwestor : Gmina Miasto Ostrów Wlkp. Projektant : mgr inż. Adam Kurzawski

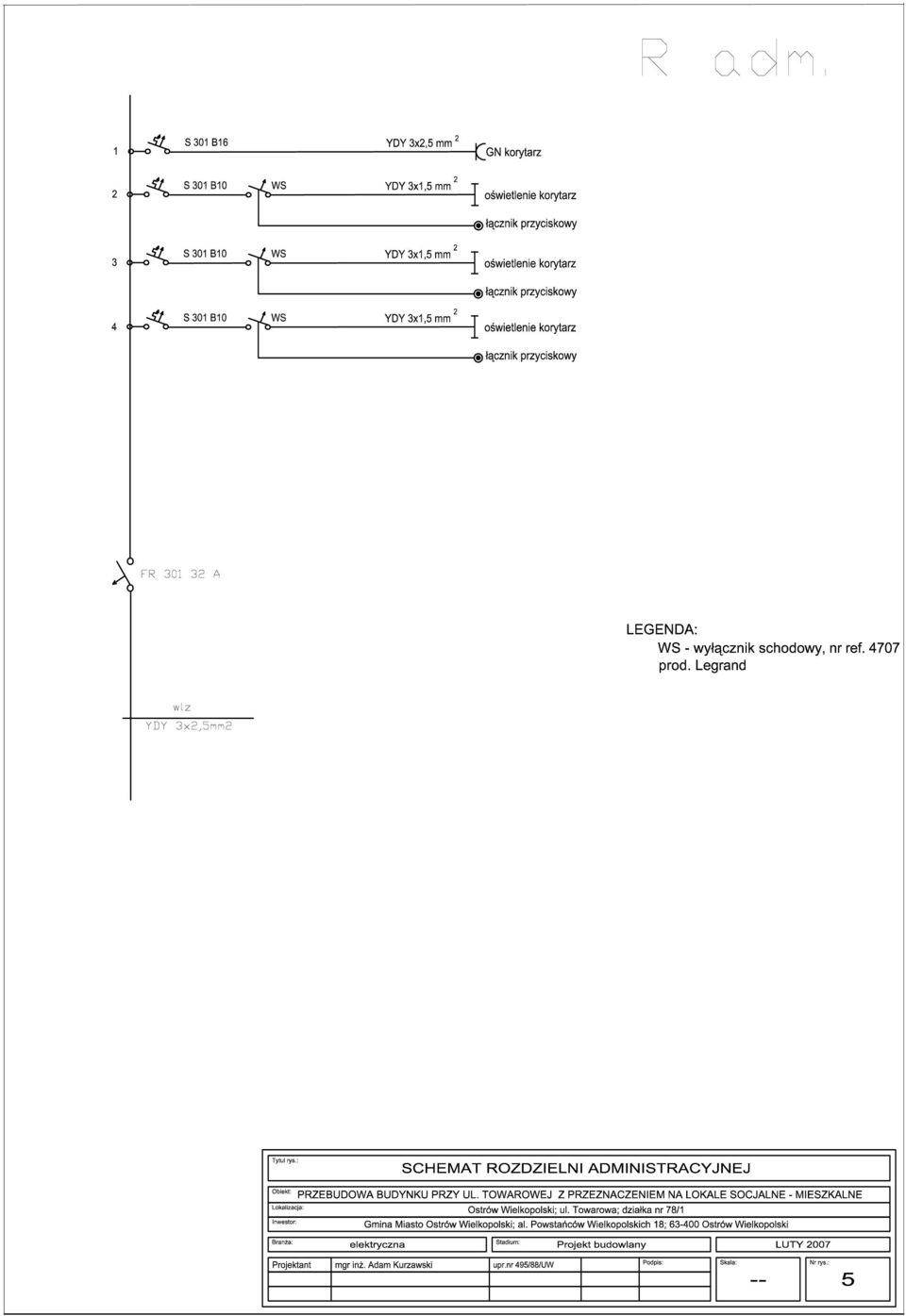

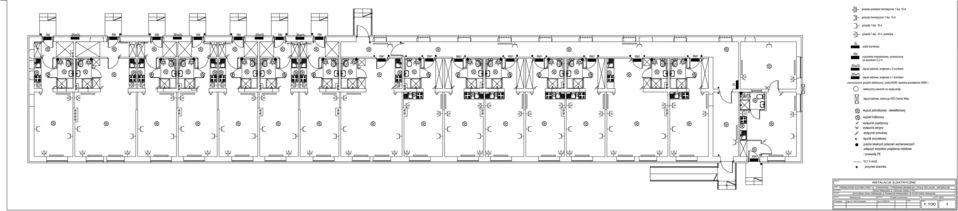

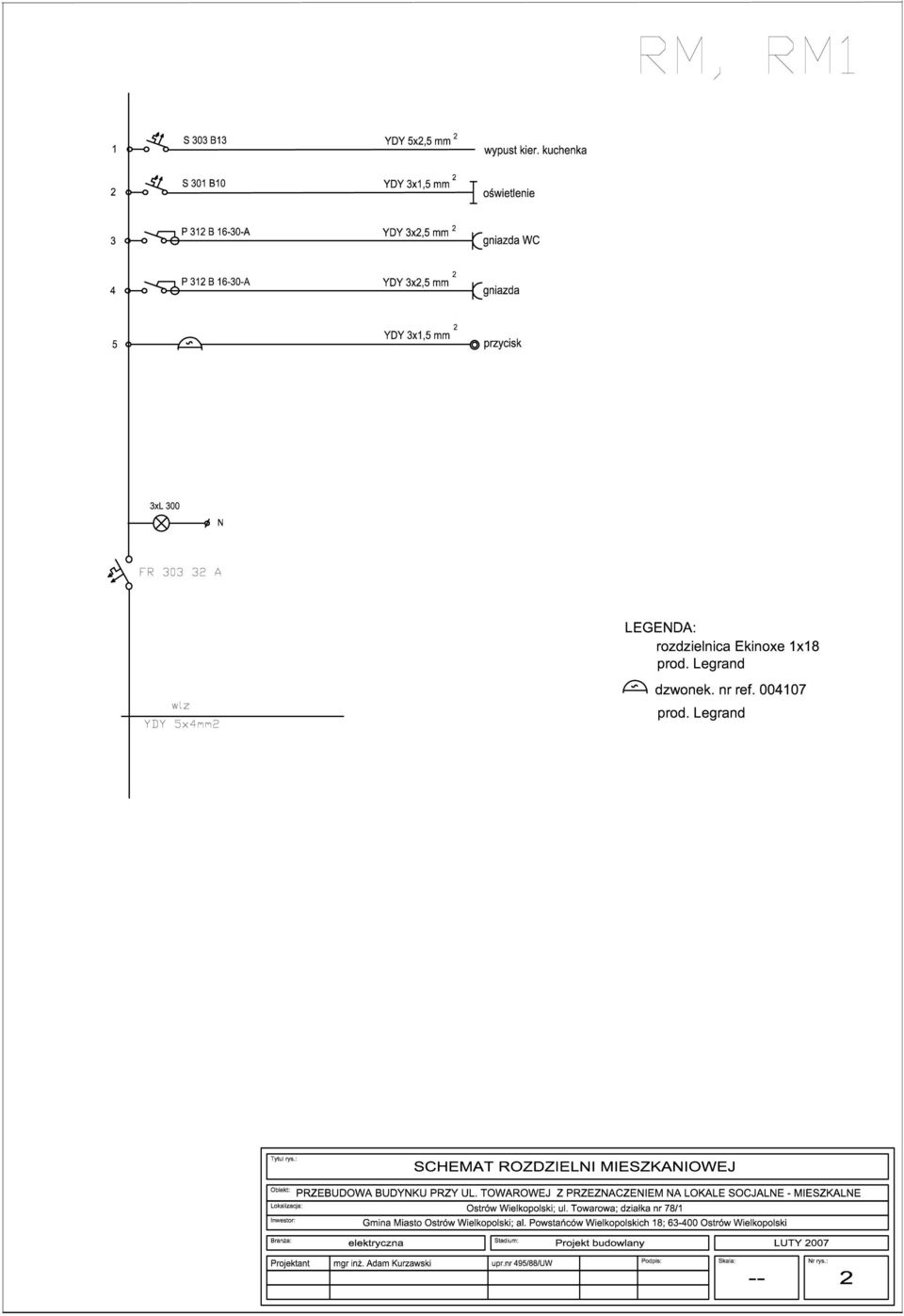

2 2. SPIS TREŚCI 1. Strona tytułowa. 2. Spis treści. 3. Opis techniczny. 4. Rysunki. 1. Instalacje elektryczne 2. Schemat rozdzielni mieszkaniowej RM, RM1 3. Schemat złącza napowietrznego ZKw/1L 4. Schemat złącza napowietrznego ZKw/2L 5. Schemat rozdzielni administracyjnej Radm. 6. Schemat szafy licznikowej SL 7. Schemat zasilania

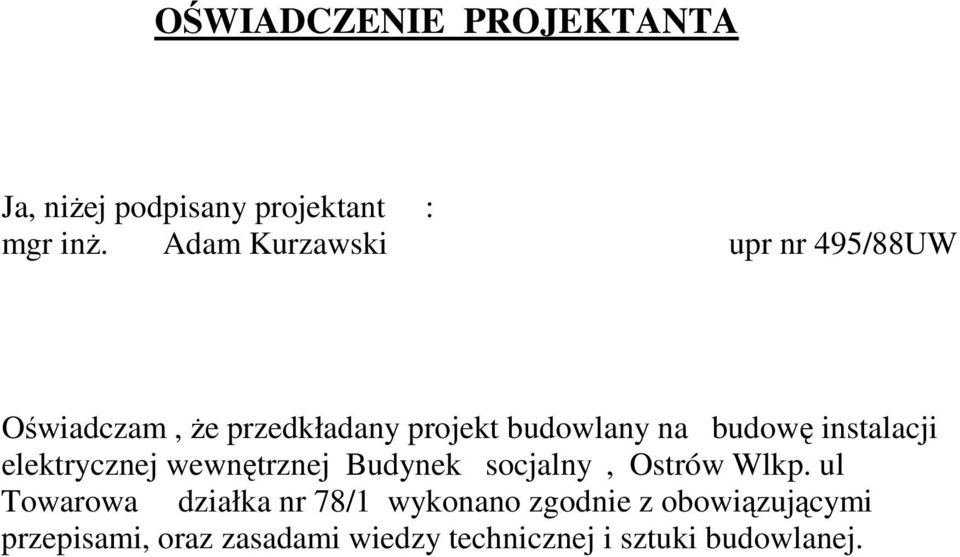

3 OŚWIADCZENIE PROJEKTANTA Ja, niżej podpisany projektant : mgr inż. Adam Kurzawski upr nr 495/88UW Oświadczam, że przedkładany projekt budowlany na budowę instalacji elektrycznej wewnętrznej Budynek socjalny, Ostrów Wlkp. ul Towarowa działka nr 78/1 wykonano zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej i sztuki budowlanej.

4 4. Opis Techniczny Przedmiot opracowania. Instalacje elektryczne wewnętrzne dla projektowanego budynku socjalnego w Ostrowie Wlkp. ul Towarowa działka nr 578/ Podstawa opracowania. -Uzgodnienia z Inwestorem -Plan sytuacyjny -Obowiązujące przepisy i normy Zakres opracowania : - Złącze kablowe - Rozdzielnie - WLZ - Instalacja oświetlenia i gniazd - Instalacja wyrównawcza - Instalacja ochrony od porażeń 4.2 Opis szczegółowy Zasilanie. Obiekt zasilany będzie z projektowanego złącza kablowego. Budowa złącza kablowego jest zadaniem Energii S.A. RZD Ostrów Wlkp. W złączu zastosować rozłącznik SLP-1 jako wyłącznik główny pożarowy obiektu. Złącze osadzić na wysokości 30 cm od terenu. Do złącza należy wprowadzić rury osłonowe dla przyłącza zasilającego oraz instalacji uziemiającej. W celu ustalenia wszystkich wymagań RZD Ostrów należy wystąpić z informacją o rozpoczęciu prac do RZE Ostrów Rozdzielnie.

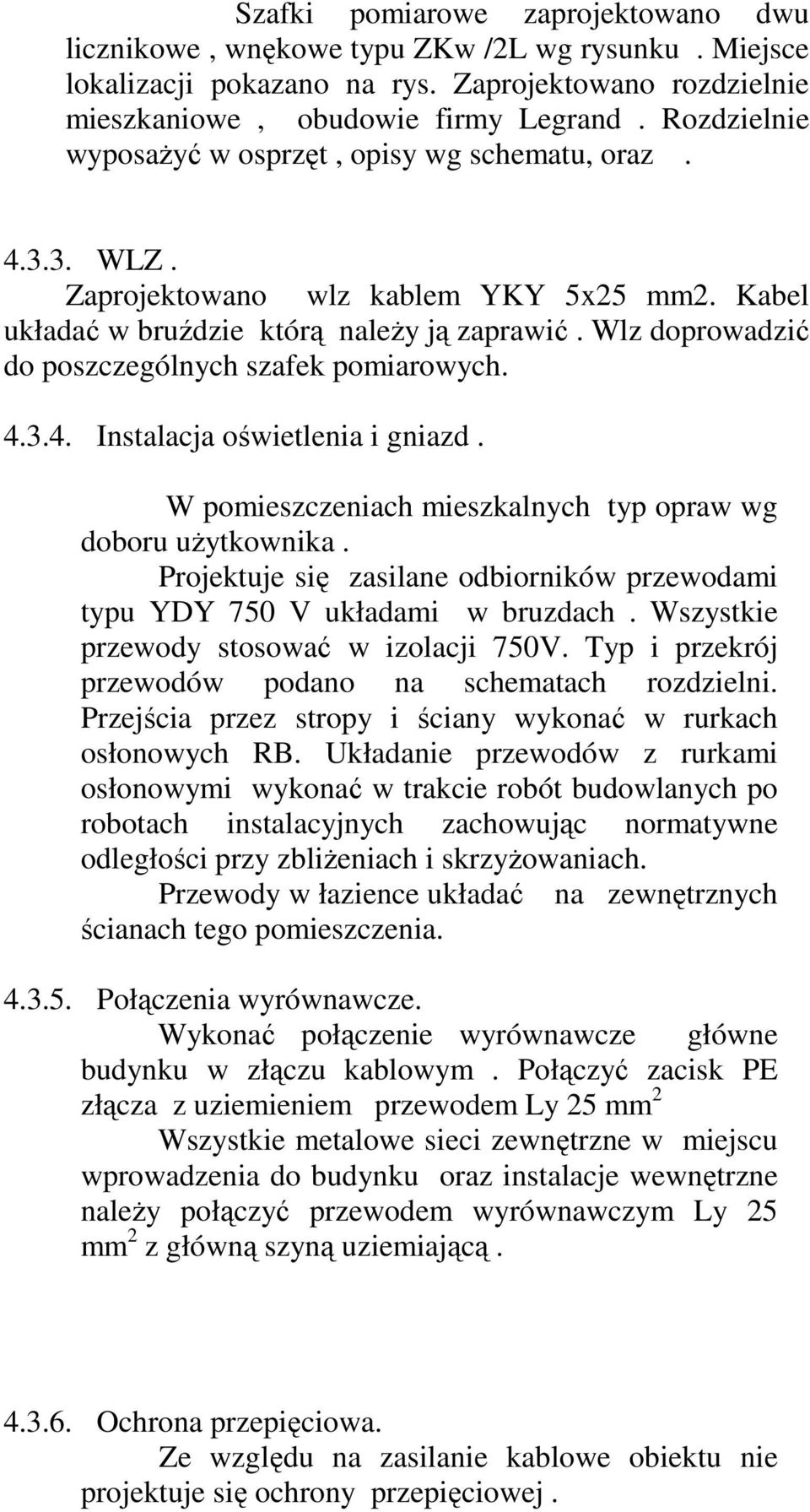

5 Szafki pomiarowe zaprojektowano dwu licznikowe, wnękowe typu ZKw /2L wg rysunku. Miejsce lokalizacji pokazano na rys. Zaprojektowano rozdzielnie mieszkaniowe, obudowie firmy Legrand. Rozdzielnie wyposażyć w osprzęt, opisy wg schematu, oraz WLZ. Zaprojektowano wlz kablem YKY 5x25 mm2. Kabel układać w bruździe którą należy ją zaprawić. Wlz doprowadzić do poszczególnych szafek pomiarowych Instalacja oświetlenia i gniazd. W pomieszczeniach mieszkalnych typ opraw wg doboru użytkownika. Projektuje się zasilane odbiorników przewodami typu YDY 750 V układami w bruzdach. Wszystkie przewody stosować w izolacji 750V. Typ i przekrój przewodów podano na schematach rozdzielni. Przejścia przez stropy i ściany wykonać w rurkach osłonowych RB. Układanie przewodów z rurkami osłonowymi wykonać w trakcie robót budowlanych po robotach instalacyjnych zachowując normatywne odległości przy zbliżeniach i skrzyżowaniach. Przewody w łazience układać na zewnętrznych ścianach tego pomieszczenia Połączenia wyrównawcze. Wykonać połączenie wyrównawcze główne budynku w złączu kablowym. Połączyć zacisk PE złącza z uziemieniem przewodem Ly 25 mm 2 Wszystkie metalowe sieci zewnętrzne w miejscu wprowadzenia do budynku oraz instalacje wewnętrzne należy połączyć przewodem wyrównawczym Ly 25 mm 2 z główną szyną uziemiającą Ochrona przepięciowa. Ze względu na zasilanie kablowe obiektu nie projektuje się ochrony przepięciowej.

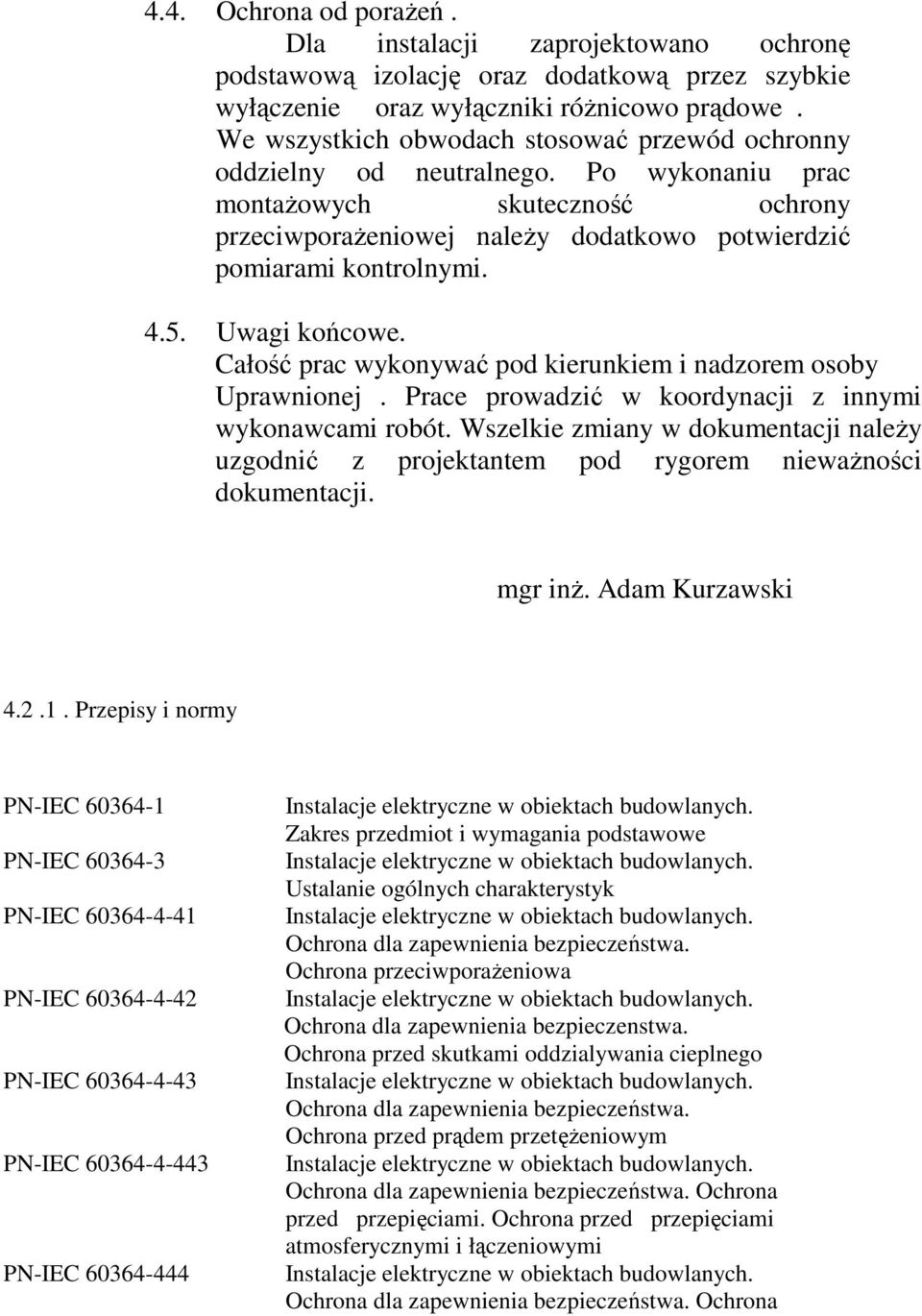

6 4.4. Ochrona od porażeń. Dla instalacji zaprojektowano ochronę podstawową izolację oraz dodatkową przez szybkie wyłączenie oraz wyłączniki różnicowo prądowe. We wszystkich obwodach stosować przewód ochronny oddzielny od neutralnego. Po wykonaniu prac montażowych skuteczność ochrony przeciwporażeniowej należy dodatkowo potwierdzić pomiarami kontrolnymi Uwagi końcowe. Całość prac wykonywać pod kierunkiem i nadzorem osoby Uprawnionej. Prace prowadzić w koordynacji z innymi wykonawcami robót. Wszelkie zmiany w dokumentacji należy uzgodnić z projektantem pod rygorem nieważności dokumentacji. mgr inż. Adam Kurzawski Przepisy i normy PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC Zakres przedmiot i wymagania podstawowe Ustalanie ogólnych charakterystyk Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa Ochrona dla zapewnienia bezpieczenstwa. Ochrona przed skutkami oddzialywania cieplnego Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi i łączeniowymi Ochrona dla zapewnienia bezpieczeństwa. Ochrona

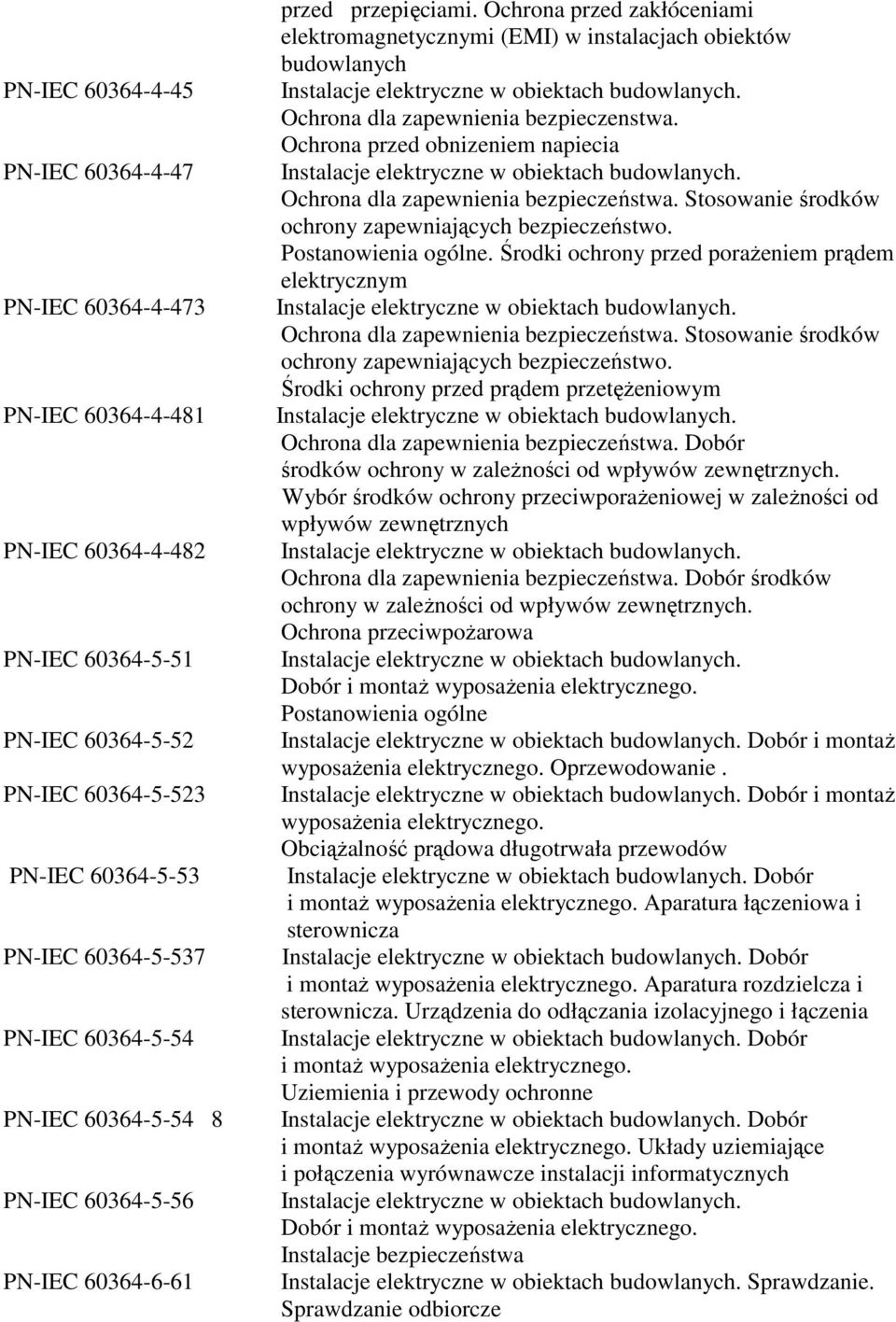

7 PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC przed przepięciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych Ochrona dla zapewnienia bezpieczenstwa. Ochrona przed obnizeniem napiecia Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne Dobór i montaż wyposażenia elektrycznego. Układy uziemiające i połączenia wyrównawcze instalacji informatycznych Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa Sprawdzanie. Sprawdzanie odbiorcze

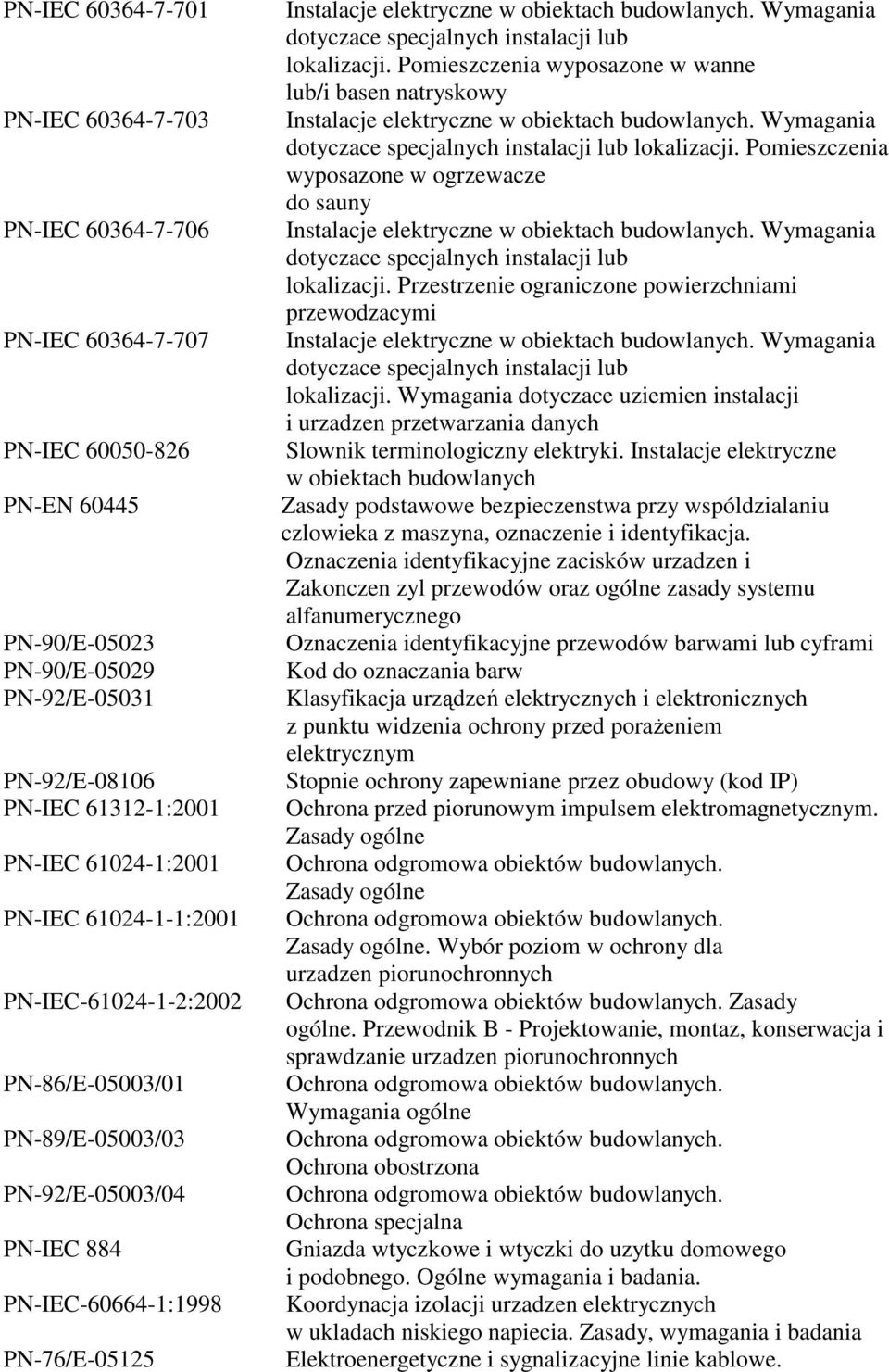

8 PN-IEC PN-IEC PN-IEC PN-IEC PN-IEC PN-EN PN-90/E PN-90/E PN-92/E PN-92/E PN-IEC :2001 PN-IEC :2001 PN-IEC :2001 PN-IEC :2002 PN-86/E-05003/01 PN-89/E-05003/03 PN-92/E-05003/04 PN-IEC 884 PN-IEC :1998 PN-76/E Wymagania dotyczace specjalnych instalacji lub lokalizacji. Pomieszczenia wyposazone w wanne lub/i basen natryskowy Wymagania dotyczace specjalnych instalacji lub lokalizacji. Pomieszczenia wyposazone w ogrzewacze do sauny Wymagania dotyczace specjalnych instalacji lub lokalizacji. Przestrzenie ograniczone powierzchniami przewodzacymi Wymagania dotyczace specjalnych instalacji lub lokalizacji. Wymagania dotyczace uziemien instalacji i urzadzen przetwarzania danych Slownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych Zasady podstawowe bezpieczenstwa przy wspóldzialaniu czlowieka z maszyna, oznaczenie i identyfikacja. Oznaczenia identyfikacyjne zacisków urzadzen i Zakonczen zyl przewodów oraz ogólne zasady systemu alfanumerycznego Oznaczenia identyfikacyjne przewodów barwami lub cyframi Kod do oznaczania barw Klasyfikacja urządzeń elektrycznych i elektronicznych z punktu widzenia ochrony przed porażeniem elektrycznym Stopnie ochrony zapewniane przez obudowy (kod IP) Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady ogólne Ochrona odgromowa obiektów budowlanych. Zasady ogólne Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziom w ochrony dla urzadzen piorunochronnych Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B - Projektowanie, montaz, konserwacja i sprawdzanie urzadzen piorunochronnych Ochrona odgromowa obiektów budowlanych. Wymagania ogólne Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona Ochrona odgromowa obiektów budowlanych. Ochrona specjalna Gniazda wtyczkowe i wtyczki do uzytku domowego i podobnego. Ogólne wymagania i badania. Koordynacja izolacji urzadzen elektrycznych w ukladach niskiego napiecia. Zasady, wymagania i badania Elektroenergetyczne i sygnalizacyjne linie kablowe.

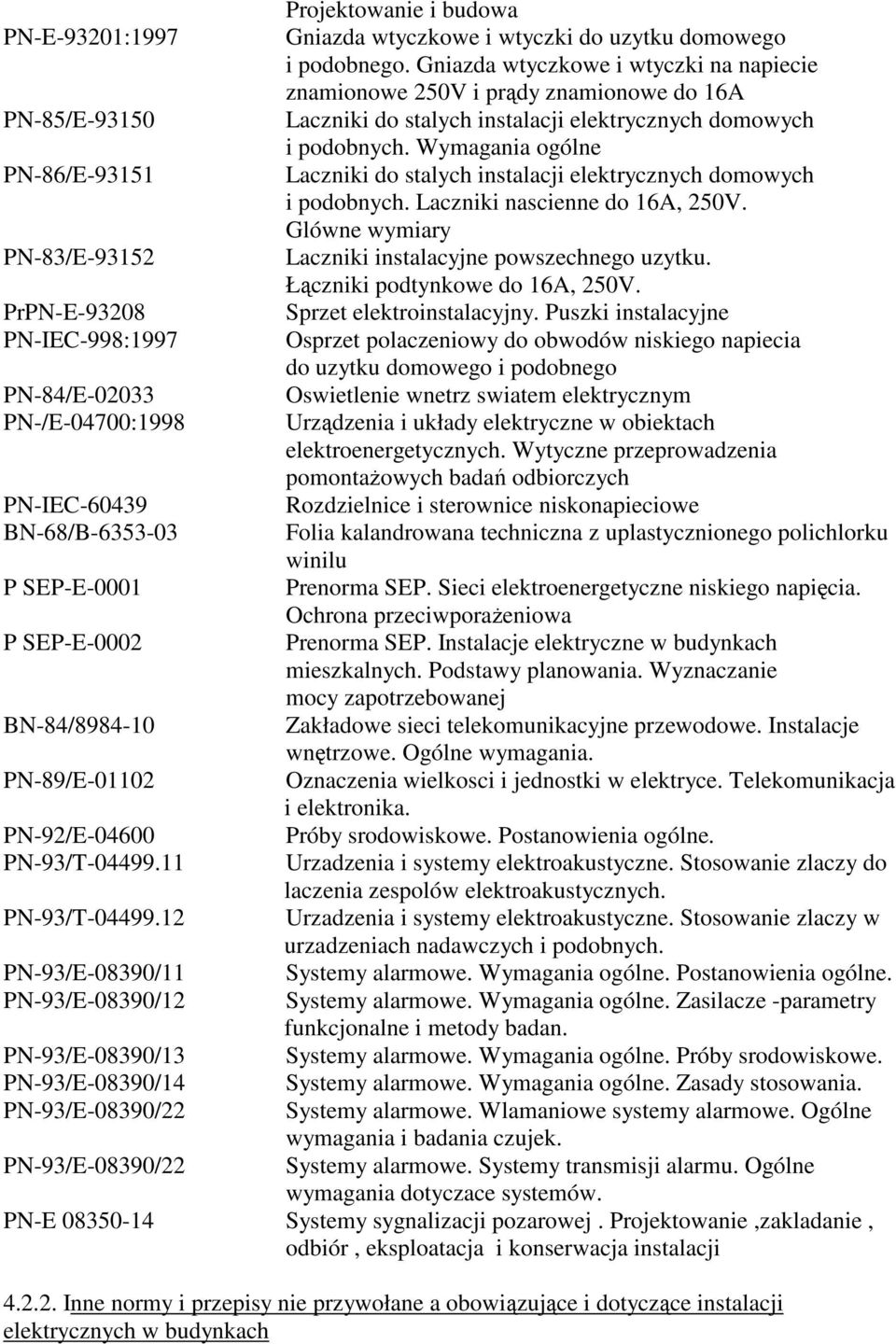

9 PN-E-93201:1997 PN-85/E PN-86/E PN-83/E PrPN-E PN-IEC-998:1997 PN-84/E PN-/E-04700:1998 PN-IEC BN-68/B P SEP-E-0001 P SEP-E-0002 BN-84/ PN-89/E PN-92/E PN-93/T PN-93/T PN-93/E-08390/11 PN-93/E-08390/12 PN-93/E-08390/13 PN-93/E-08390/14 PN-93/E-08390/22 PN-93/E-08390/22 Projektowanie i budowa Gniazda wtyczkowe i wtyczki do uzytku domowego i podobnego. Gniazda wtyczkowe i wtyczki na napiecie znamionowe 250V i prądy znamionowe do 16A Laczniki do stalych instalacji elektrycznych domowych i podobnych. Wymagania ogólne Laczniki do stalych instalacji elektrycznych domowych i podobnych. Laczniki nascienne do 16A, 250V. Glówne wymiary Laczniki instalacyjne powszechnego uzytku. Łączniki podtynkowe do 16A, 250V. Sprzet elektroinstalacyjny. Puszki instalacyjne Osprzet polaczeniowy do obwodów niskiego napiecia do uzytku domowego i podobnego Oswietlenie wnetrz swiatem elektrycznym Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzenia pomontażowych badań odbiorczych Rozdzielnice i sterownice niskonapieciowe Folia kalandrowana techniczna z uplastycznionego polichlorku winilu Prenorma SEP. Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa Prenorma SEP. Instalacje elektryczne w budynkach mieszkalnych. Podstawy planowania. Wyznaczanie mocy zapotrzebowanej Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania. Oznaczenia wielkosci i jednostki w elektryce. Telekomunikacja i elektronika. Próby srodowiskowe. Postanowienia ogólne. Urzadzenia i systemy elektroakustyczne. Stosowanie zlaczy do laczenia zespolów elektroakustycznych. Urzadzenia i systemy elektroakustyczne. Stosowanie zlaczy w urzadzeniach nadawczych i podobnych. Systemy alarmowe. Wymagania ogólne. Postanowienia ogólne. Systemy alarmowe. Wymagania ogólne. Zasilacze -parametry funkcjonalne i metody badan. Systemy alarmowe. Wymagania ogólne. Próby srodowiskowe. Systemy alarmowe. Wymagania ogólne. Zasady stosowania. Systemy alarmowe. Wlamaniowe systemy alarmowe. Ogólne wymagania i badania czujek. Systemy alarmowe. Systemy transmisji alarmu. Ogólne wymagania dotyczace systemów. PN-E Systemy sygnalizacji pozarowej. Projektowanie,zakladanie, odbiór, eksploatacja i konserwacja instalacji Inne normy i przepisy nie przywołane a obowiązujące i dotyczące instalacji elektrycznych w budynkach

10

11

12

13

14

15

16
