PROJEKT REALIZACYJNY
|
|
- Henryka Matusiak
- 9 lat temu
- Przeglądów:
Transkrypt

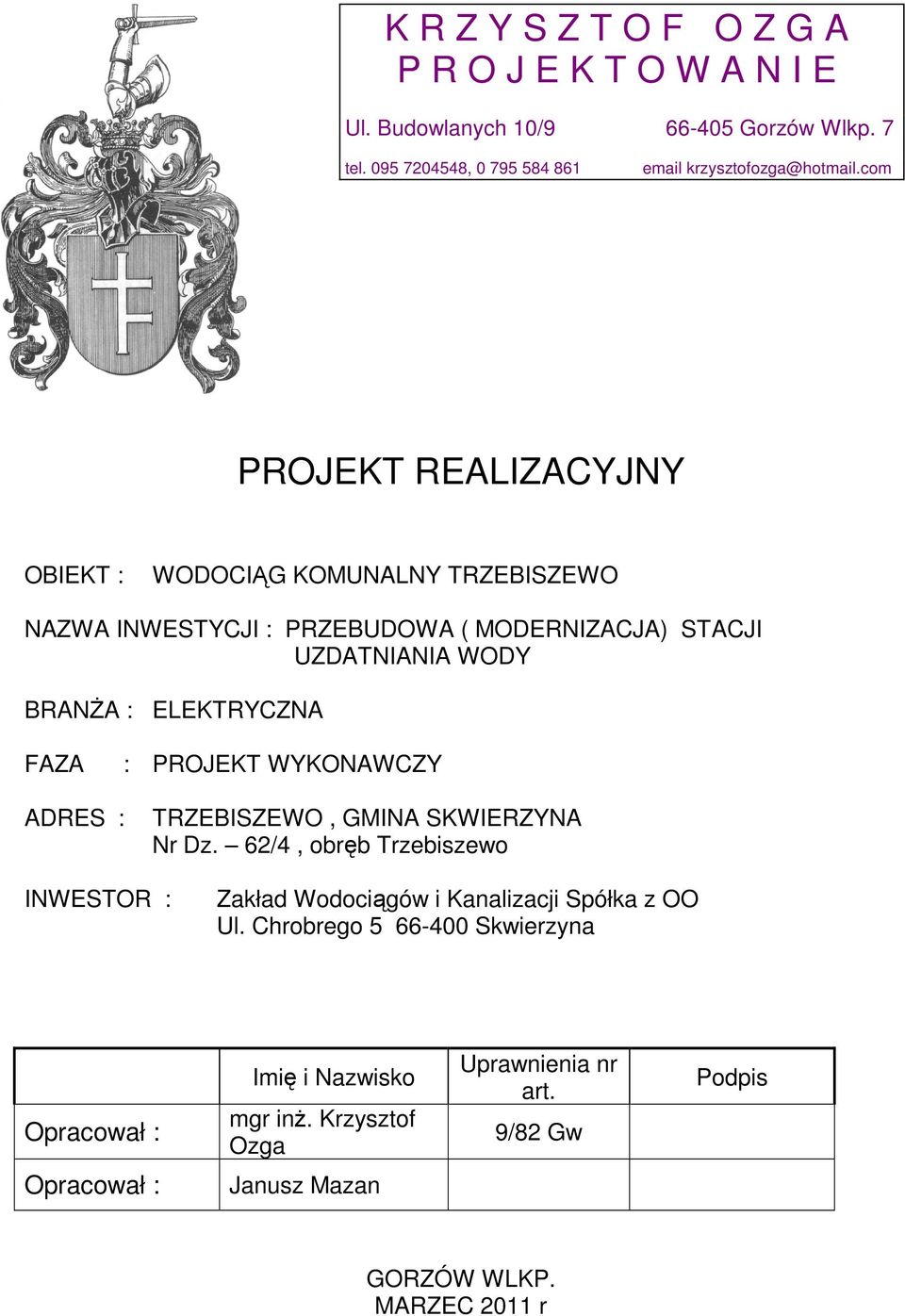

1 KRZYSZTOF OZGA PROJEKTOWANIE Ul. Budowlanych 10/9 tel , Gorzów Wlkp. 7 krzysztofozga@hotmail.com PROJEKT REALIZACYJNY OBIEKT : WODOCIĄG KOMUNALNY TRZEBISZEWO NAZWA INWESTYCJI : PRZEBUDOWA ( MODERNIZACJA) STACJI UZDATNIANIA WODY BRANŻA : ELEKTRYCZNA FAZA : PROJEKT WYKONAWCZY ADRES : TRZEBISZEWO, GMINA SKWIERZYNA Nr Dz. 62/4, obręb Trzebiszewo INWESTOR : Zakład Wodociągów i Kanalizacji Spółka z OO Ul. Chrobrego Skwierzyna Imię i Nazwisko Opracował : mgr inż. Krzysztof Ozga Opracował : Janusz Mazan Uprawnienia nr art. 9/82 Gw GORZÓW WLKP. MARZEC 2011 r Podpis

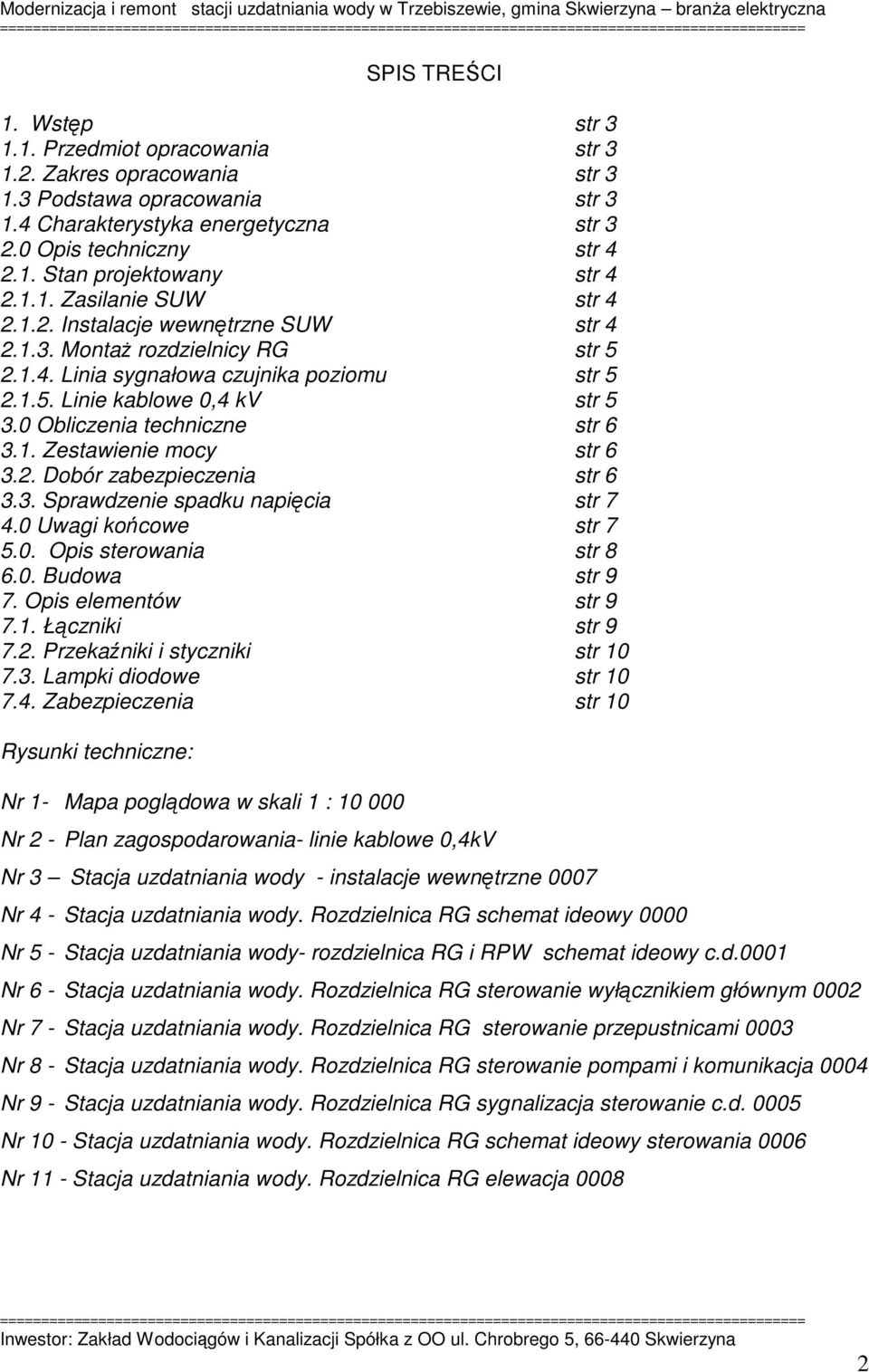

2 SPIS TREŚCI 1. Wstęp str Przedmiot opracowania str Zakres opracowania str Podstawa opracowania str Charakterystyka energetyczna str Opis techniczny str Stan projektowany str Zasilanie SUW str Instalacje wewnętrzne SUW str Montaż rozdzielnicy RG str Linia sygnałowa czujnika poziomu str Linie kablowe 0,4 kv str Obliczenia techniczne str Zestawienie mocy str Dobór zabezpieczenia str Sprawdzenie spadku napięcia str Uwagi końcowe str Opis sterowania str Budowa str 9 7. Opis elementów str Łączniki str Przekaźniki i styczniki str Lampki diodowe str Zabezpieczenia str 10 Rysunki techniczne: Nr 1- Mapa poglądowa w skali 1 : Nr 2 - Plan zagospodarowania- linie kablowe 0,4kV Nr 3 Stacja uzdatniania wody - instalacje wewnętrzne 0007 Nr 4 - Stacja uzdatniania wody. Rozdzielnica RG schemat ideowy 0000 Nr 5 - Stacja uzdatniania wody- rozdzielnica RG i RPW schemat ideowy c.d.0001 Nr 6 - Stacja uzdatniania wody. Rozdzielnica RG sterowanie wyłącznikiem głównym 0002 Nr 7 - Stacja uzdatniania wody. Rozdzielnica RG sterowanie przepustnicami 0003 Nr 8 - Stacja uzdatniania wody. Rozdzielnica RG sterowanie pompami i komunikacja 0004 Nr 9 - Stacja uzdatniania wody. Rozdzielnica RG sygnalizacja sterowanie c.d Nr 10 - Stacja uzdatniania wody. Rozdzielnica RG schemat ideowy sterowania 0006 Nr 11 - Stacja uzdatniania wody. Rozdzielnica RG elewacja

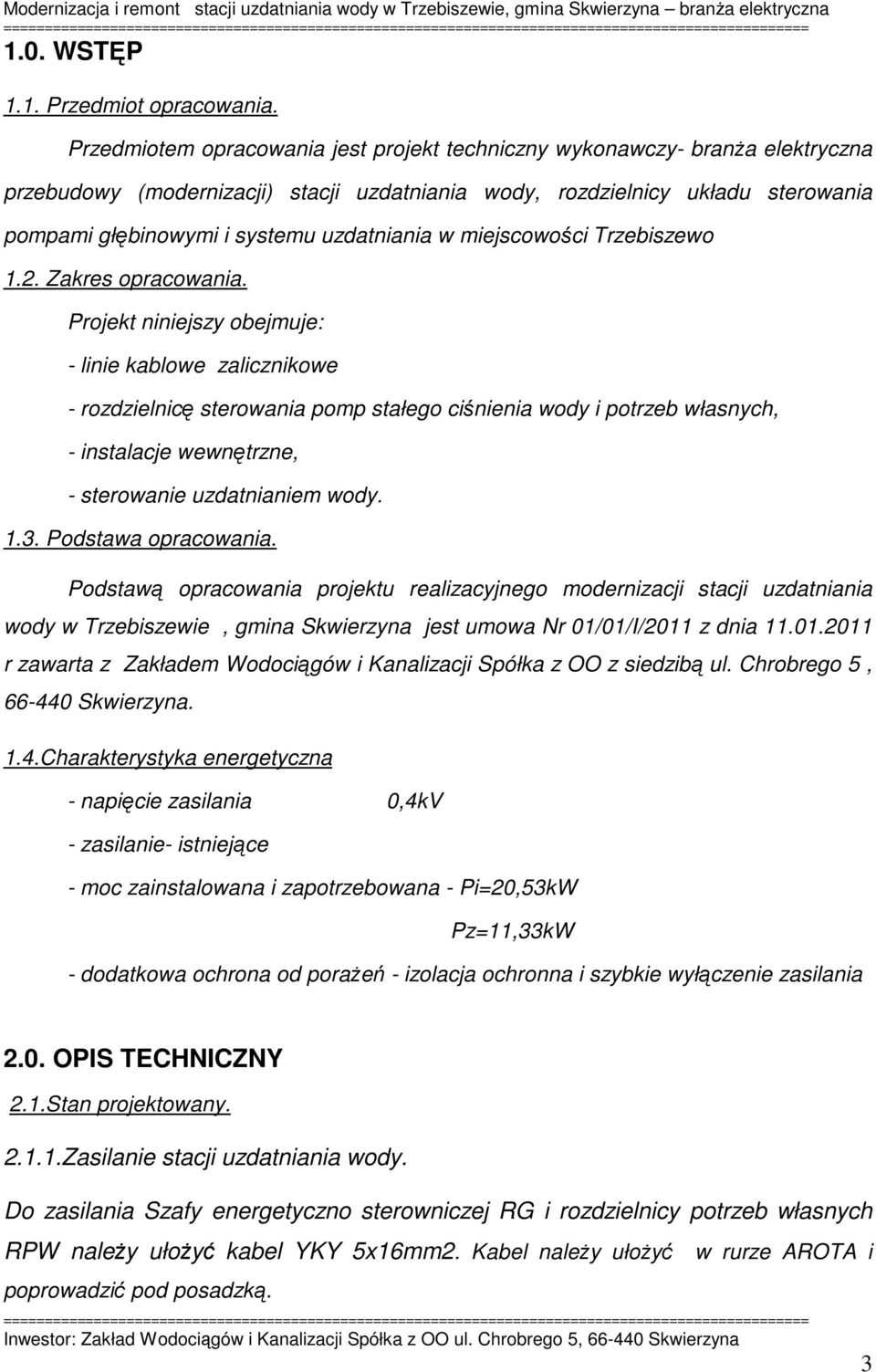

3 1.0. WSTĘP 1.1. Przedmiot opracowania. Przedmiotem opracowania jest projekt techniczny wykonawczy- branża elektryczna przebudowy (modernizacji) stacji uzdatniania wody, rozdzielnicy układu sterowania pompami głębinowymi i systemu uzdatniania w miejscowości Trzebiszewo 1.2. Zakres opracowania. Projekt niniejszy obejmuje: - linie kablowe zalicznikowe - rozdzielnicę sterowania pomp stałego ciśnienia wody i potrzeb własnych, - instalacje wewnętrzne, - sterowanie uzdatnianiem wody Podstawa opracowania. Podstawą opracowania projektu realizacyjnego modernizacji stacji uzdatniania wody w Trzebiszewie, gmina Skwierzyna jest umowa Nr 01/01/I/2011 z dnia r zawarta z Zakładem Wodociągów i Kanalizacji Spółka z OO z siedzibą ul. Chrobrego 5, Skwierzyna. 1.4.Charakterystyka energetyczna - napięcie zasilania 0,4kV - zasilanie- istniejące - moc zainstalowana i zapotrzebowana - Pi=20,53kW Pz=11,33kW - dodatkowa ochrona od porażeń - izolacja ochronna i szybkie wyłączenie zasilania 2.0. OPIS TECHNICZNY 2.1.Stan projektowany Zasilanie stacji uzdatniania wody. Do zasilania Szafy energetyczno sterowniczej RG i rozdzielnicy potrzeb własnych RPW należy ułożyć kabel YKY 5x16mm2. Kabel należy ułożyć poprowadzić pod posadzką. w rurze AROTA i 3
4 2.1.2.Instalacje wewnętrzne stacja uzdatniania wody. Instalację wewnętrzną stacji na leży ułożyć w korytkach metalowych siatkowych, których klasa odporności ogniowej E90 określona zgodnie z normą DIN 4102/12, a wytrzymałość mechaniczna zgodna z europejską normą IEC Jakość spawów ma zapewniać wytrzymałość tras kablowych >500 dan. Połączenie koryt ma zapewniać ciągłość elektryczną bez konieczności stosowania szyny wyrównawczej (rezystancja toru kablowego na 1 m długości jest nie większa niż 5 mω) zgodnie z normą IEC zasilanie trzech grzejników wolnostojących po 1000W każdy wykonać przewodem YDY3x2,5mm2 stosując osprzęt hermetyczny i gniazda 220V z bolcem zerującym. gniazdo 400V 16A umiejscowić na obudowie rozdzielnicy RG. zasilanie oświetlenia wewnętrznego dwóch lamp metal-halogen 100W każda wykonać przewodem YDY3x1,5mm2. zasilanie wentylatora hali wykonać przewodem YDY 3x1mm2. Wyłącznik wentylatora umieścić w pobliżu drzwi wejściowych i oznakować literą W. zasilanie oświetlenia zewnętrznego nad wejściami do stacji wykonać przewodem YDY 3x1,5mm2, zamontować oprawę halogenową z czujnikiem ruchu. Przewody sygnałowe do czujników ciśnienia i poziomu, LiYCY 4x0,75mm2 i przewody wyrównawcze do tych urządzeń ułożyć w oddzielnym korytku. Połączenia wyrównawcze urządzeń stacji systemu stałego ciśnienia wykonać przewodem LgY 6mm2 ułożoną razem z przewodami sygnalizacyjnymi w oddzielnym korytku. zasilanie pomp płuczącej PP, pompy aspiratora PA oraz pompy nocnej Pn wykonać przewodem OMY4x1,5mm2 zasilanie dmuchawy wykonać przewodem OMY 4x2,5mm2 zasilanie pompy dozującej PD podchlorynu sodu ułożyć przewód OMY 3x1mm2 zakończyć gniazdem hermetycznym z bolcem zerującym. Do zasilania napędów zaworów ułożyć 3 przewody LiYY18x0,75mm2 i zakończyć w puszce zbiorczej w pobliżu filtrów. Do poszczególnych zaworów ułożyć przewody 4
5 OMY 3x0,75mm2 w rurkach izolacyjnych mocowanych do rurociągów uchwytami do rur. W pobliżu rozdzielnicy RG zamontować szynę uziemiającą. Do szyny podłączyć otok wykonany bednarką ocynkowaną,zacisk PE rozdzielnicy głównej. Mostki połączeń pomiędzy otokiem z bednarki a urządzeniami technologicznymi wykonać za pomocą linki LgY10mm2 koloru żółto zielonego z końcówkami. Do zasilania rozdzielni potrzeb własnych RPW z rozdzielnicy RG ułożyć w rurze AROTA przewód OMY 5x10mm Montaż rozdzielnicy RG. W/w urządzenia tzn. szafkę, czujniki ciśnienia będą montowane przez ich dostawcę. Firma powinna dokonać montażu, rozruchu, dostarcza dokumentację powykonawczą i instrukcję obsługi wraz ze szkoleniem pracowników eksploatacji. Możliwości sterowania pompami głębinowymi i systemu stałego ciśnienia wody pokazano na rysunku sterowania systemem. Zamawiając należy przesłać dokumentację rozdzielnicy RG podając jednocześnie moc i prąd znamionowy silników pomp. W dokumentacji zawarto ogólny opis systemu stałego ciśnienia wody i wewnętrzne układy sterowania. W stacji uzdatniania wody projektuje się rozdzielnicę szafową 1800x1000x400 w stopniu ochrony minimum IP Linię sygnałową do czujnika poziomu przy zbiorniku wyrównawczym. Linię sygnałową ułożyć przewodem ekranowanym LiYCY 4x0,75mm2 i zakończyć w puszce hermetycznej przy zbiorniku. Do krućca pomiarowego zbiornika wkręcić sondę czujnika poziomu i przewód połączyć w puszce z przewodem sygnałowym Linie kablowe 0,4kV Kable ułożyć w rowie na głębokości 0,8m linią falistą na podsypce z piasku. Kable zakończyć w studniach w skrzynce z tworzywa wyposażonych w zaciski 6mm2 i połączyć z kablem silnika pompy głębinowej zasilanie pomp głębinowych - pomiędzy szafką sterowniczą RG w stacji wodociągowej a skrzynką w studni ujęciowej ułożyć kabel YKY 4x4mm2 5

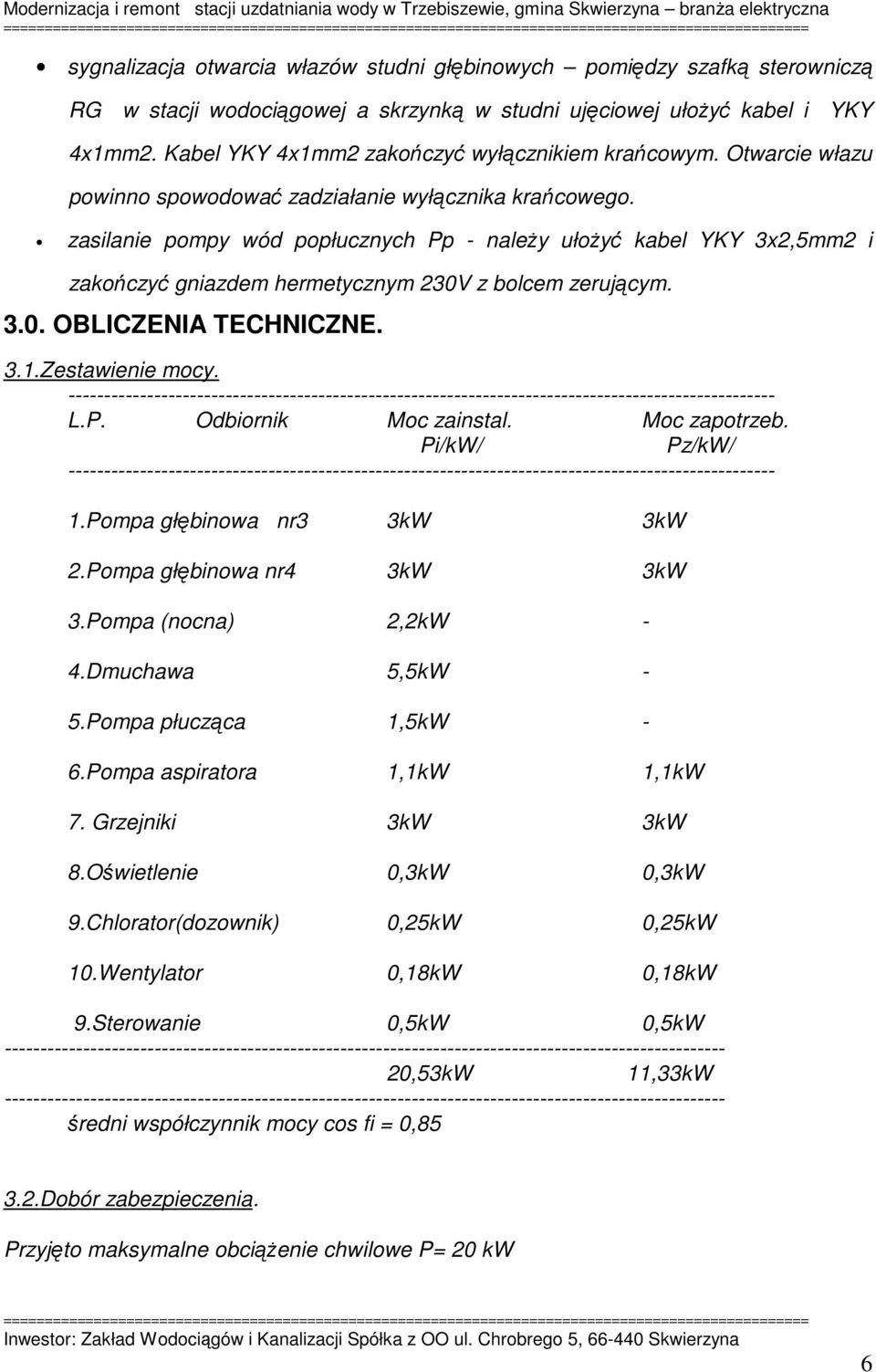

6 sygnalizacja otwarcia włazów studni głębinowych pomiędzy szafką sterowniczą RG w stacji wodociągowej a skrzynką w studni ujęciowej ułożyć kabel i YKY 4x1mm2. Kabel YKY 4x1mm2 zakończyć wyłącznikiem krańcowym. Otwarcie włazu powinno spowodować zadziałanie wyłącznika krańcowego. zasilanie pompy wód popłucznych Pp - należy ułożyć kabel YKY 3x2,5mm2 i zakończyć gniazdem hermetycznym 230V z bolcem zerującym OBLICZENIA TECHNICZNE. 3.1.Zestawienie mocy L.P. Odbiornik Moc zainstal. Moc zapotrzeb. Pi/kW/ Pz/kW/ Pompa głębinowa nr3 3kW 3kW 2.Pompa głębinowa nr4 3kW 3kW 3.Pompa (nocna) 2,2kW - 4.Dmuchawa 5,5kW - 5.Pompa płucząca 1,5kW - 6.Pompa aspiratora 1,1kW 1,1kW 7. Grzejniki 3kW 3kW 8.Oświetlenie 0,3kW 0,3kW 9.Chlorator(dozownik) 0,25kW 0,25kW 10.Wentylator 0,18kW 0,18kW 9.Sterowanie 0,5kW 0,5kW ,53kW 11,33kW średni współczynnik mocy cos fi = 0, Dobór zabezpieczenia. Przyjęto maksymalne obciążenie chwilowe P= 20 kw 6

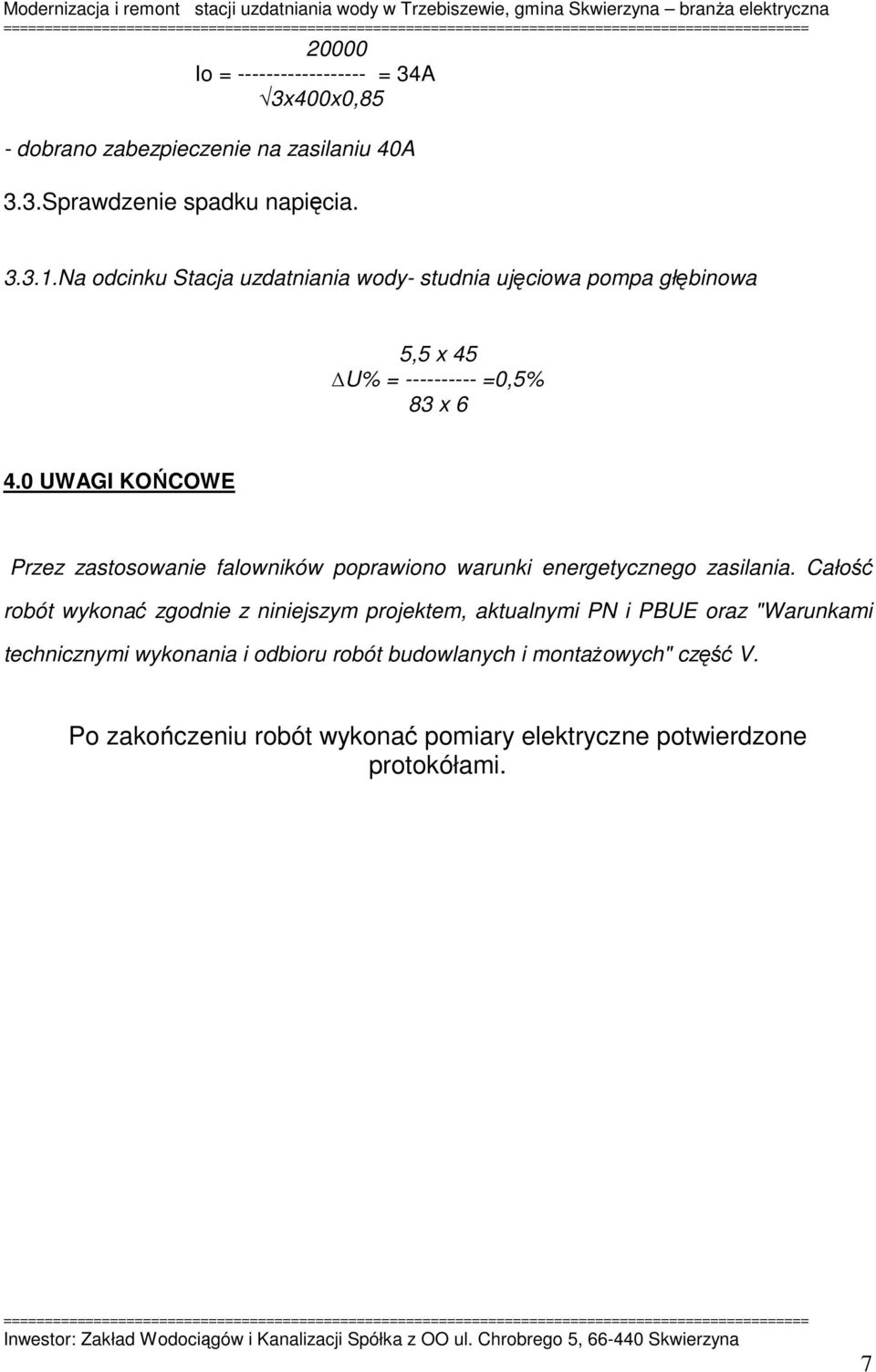

7 20000 Io = = 34A 3x400x0,85 - dobrano zabezpieczenie na zasilaniu 40A 3.3.Sprawdzenie spadku napięcia Na odcinku Stacja uzdatniania wody- studnia ujęciowa pompa głębinowa 5,5 x 45 U% = =0,5% 83 x UWAGI KOŃCOWE Przez zastosowanie falowników poprawiono warunki energetycznego zasilania. Całość robót wykonać zgodnie z niniejszym projektem, aktualnymi PN i PBUE oraz "Warunkami technicznymi wykonania i odbioru robót budowlanych i montażowych" część V. Po zakończeniu robót wykonać pomiary elektryczne potwierdzone protokółami. 7

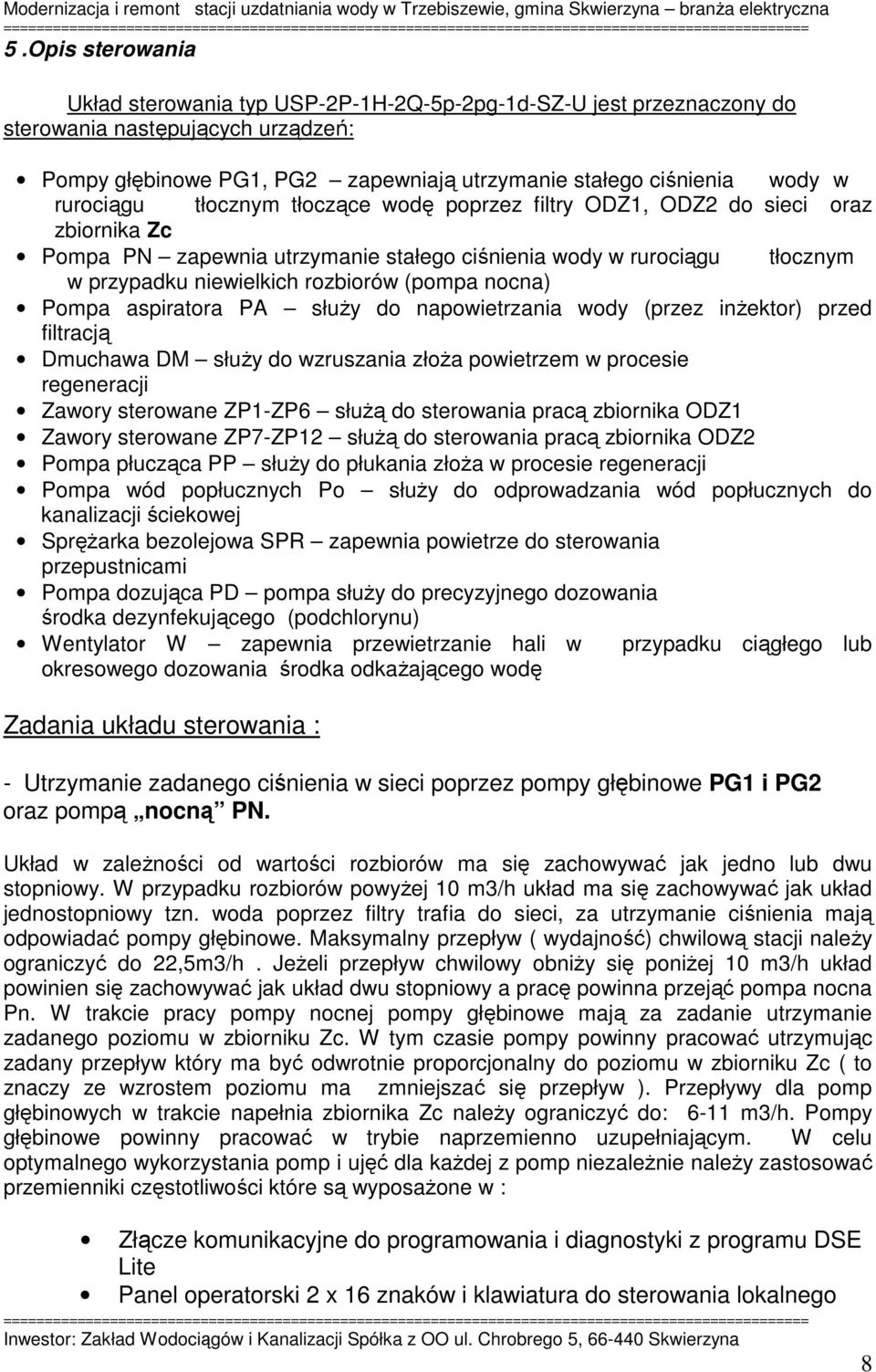

8 5.Opis sterowania Układ sterowania typ USP-2P-1H-2Q-5p-2pg-1d-SZ-U jest przeznaczony do sterowania następujących urządzeń: Pompy głębinowe PG1, PG2 zapewniają utrzymanie stałego ciśnienia wody w rurociągu tłocznym tłoczące wodę poprzez filtry ODZ1, ODZ2 do sieci oraz zbiornika Zc Pompa PN zapewnia utrzymanie stałego ciśnienia wody w rurociągu tłocznym w przypadku niewielkich rozbiorów (pompa nocna) Pompa aspiratora PA służy do napowietrzania wody (przez inżektor) przed filtracją Dmuchawa DM służy do wzruszania złoża powietrzem w procesie regeneracji Zawory sterowane ZP1-ZP6 służą do sterowania pracą zbiornika ODZ1 Zawory sterowane ZP7-ZP12 służą do sterowania pracą zbiornika ODZ2 Pompa płucząca PP służy do płukania złoża w procesie regeneracji Pompa wód popłucznych Po służy do odprowadzania wód popłucznych do kanalizacji ściekowej Sprężarka bezolejowa SPR zapewnia powietrze do sterowania przepustnicami Pompa dozująca PD pompa służy do precyzyjnego dozowania środka dezynfekującego (podchlorynu) Wentylator W zapewnia przewietrzanie hali w przypadku ciągłego lub okresowego dozowania środka odkażającego wodę Zadania układu sterowania : - Utrzymanie zadanego ciśnienia w sieci poprzez pompy głębinowe PG1 i PG2 oraz pompą nocną PN. Układ w zależności od wartości rozbiorów ma się zachowywać jak jedno lub dwu stopniowy. W przypadku rozbiorów powyżej 10 m3/h układ ma się zachowywać jak układ jednostopniowy tzn. woda poprzez filtry trafia do sieci, za utrzymanie ciśnienia mają odpowiadać pompy głębinowe. Maksymalny przepływ ( wydajność) chwilową stacji należy ograniczyć do 22,5m3/h. Jeżeli przepływ chwilowy obniży się poniżej 10 m3/h układ powinien się zachowywać jak układ dwu stopniowy a pracę powinna przejąć pompa nocna Pn. W trakcie pracy pompy nocnej pompy głębinowe mają za zadanie utrzymanie zadanego poziomu w zbiorniku Zc. W tym czasie pompy powinny pracować utrzymując zadany przepływ który ma być odwrotnie proporcjonalny do poziomu w zbiorniku Zc ( to znaczy ze wzrostem poziomu ma zmniejszać się przepływ ). Przepływy dla pomp głębinowych w trakcie napełnia zbiornika Zc należy ograniczyć do: 6-11 m3/h. Pompy głębinowe powinny pracować w trybie naprzemienno uzupełniającym. W celu optymalnego wykorzystania pomp i ujęć dla każdej z pomp niezależnie należy zastosować przemienniki częstotliwości które są wyposażone w : Złącze komunikacyjne do programowania i diagnostyki z programu DSE Lite Panel operatorski 2 x 16 znaków i klawiatura do sterowania lokalnego 8

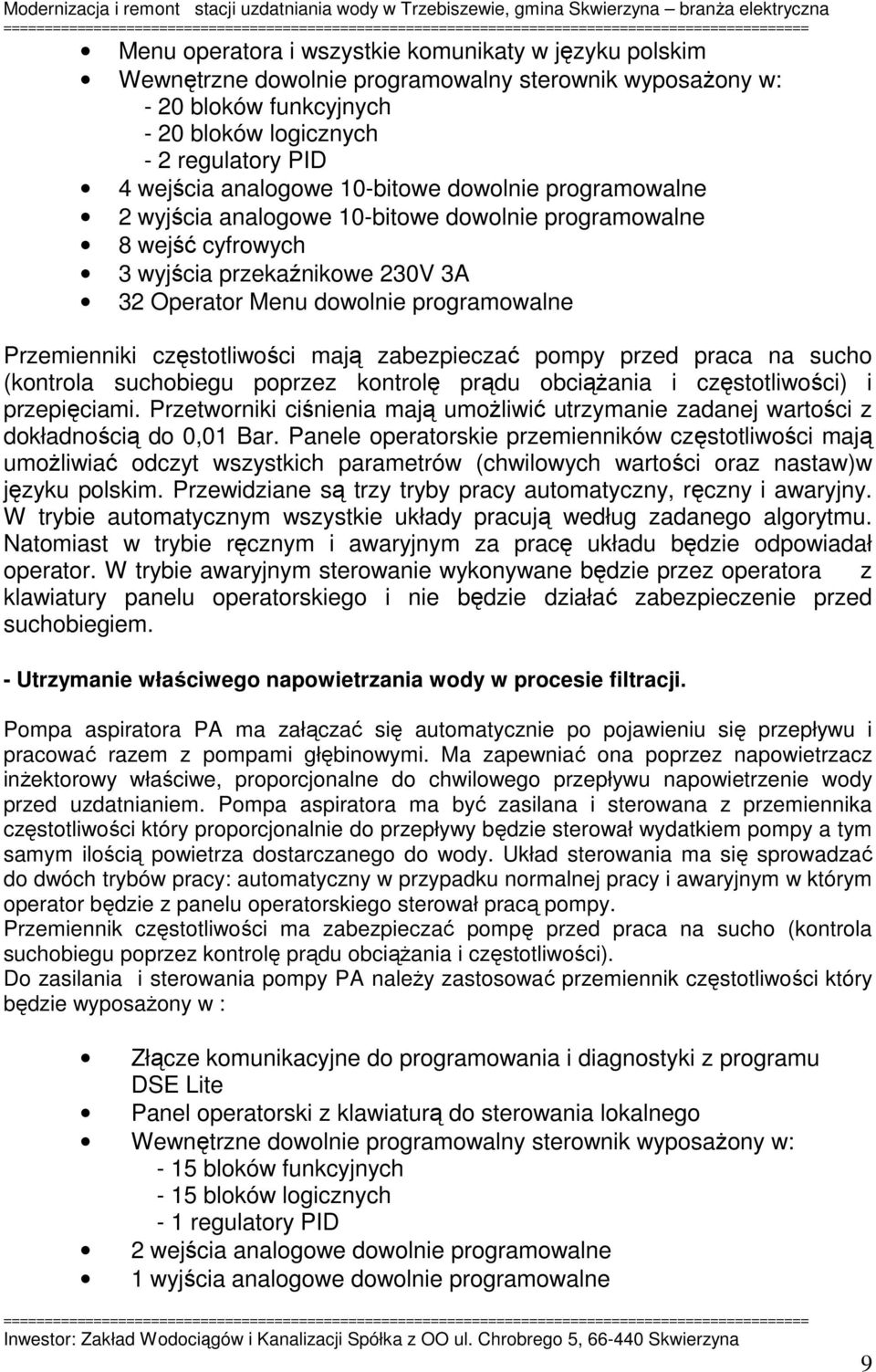

9 Menu operatora i wszystkie komunikaty w języku polskim Wewnętrzne dowolnie programowalny sterownik wyposażony w: - 20 bloków funkcyjnych - 20 bloków logicznych - 2 regulatory PID 4 wejścia analogowe 10-bitowe dowolnie programowalne 2 wyjścia analogowe 10-bitowe dowolnie programowalne 8 wejść cyfrowych 3 wyjścia przekaźnikowe 230V 3A 32 Operator Menu dowolnie programowalne Przemienniki częstotliwości mają zabezpieczać pompy przed praca na sucho (kontrola suchobiegu poprzez kontrolę prądu obciążania i częstotliwości) i przepięciami. Przetworniki ciśnienia mają umożliwić utrzymanie zadanej wartości z dokładnością do 0,01 Bar. Panele operatorskie przemienników częstotliwości mają umożliwiać odczyt wszystkich parametrów (chwilowych wartości oraz nastaw)w języku polskim. Przewidziane są trzy tryby pracy automatyczny, ręczny i awaryjny. W trybie automatycznym wszystkie układy pracują według zadanego algorytmu. Natomiast w trybie ręcznym i awaryjnym za pracę układu będzie odpowiadał operator. W trybie awaryjnym sterowanie wykonywane będzie przez operatora z klawiatury panelu operatorskiego i nie będzie działać zabezpieczenie przed suchobiegiem. - Utrzymanie właściwego napowietrzania wody w procesie filtracji. Pompa aspiratora PA ma załączać się automatycznie po pojawieniu się przepływu i pracować razem z pompami głębinowymi. Ma zapewniać ona poprzez napowietrzacz inżektorowy właściwe, proporcjonalne do chwilowego przepływu napowietrzenie wody przed uzdatnianiem. Pompa aspiratora ma być zasilana i sterowana z przemiennika częstotliwości który proporcjonalnie do przepływy będzie sterował wydatkiem pompy a tym samym ilością powietrza dostarczanego do wody. Układ sterowania ma się sprowadzać do dwóch trybów pracy: automatyczny w przypadku normalnej pracy i awaryjnym w którym operator będzie z panelu operatorskiego sterował pracą pompy. Przemiennik częstotliwości ma zabezpieczać pompę przed praca na sucho (kontrola suchobiegu poprzez kontrolę prądu obciążania i częstotliwości). Do zasilania i sterowania pompy PA należy zastosować przemiennik częstotliwości który będzie wyposażony w : Złącze komunikacyjne do programowania i diagnostyki z programu DSE Lite Panel operatorski z klawiaturą do sterowania lokalnego Wewnętrzne dowolnie programowalny sterownik wyposażony w: - 15 bloków funkcyjnych - 15 bloków logicznych - 1 regulatory PID 2 wejścia analogowe dowolnie programowalne 1 wyjścia analogowe dowolnie programowalne 9

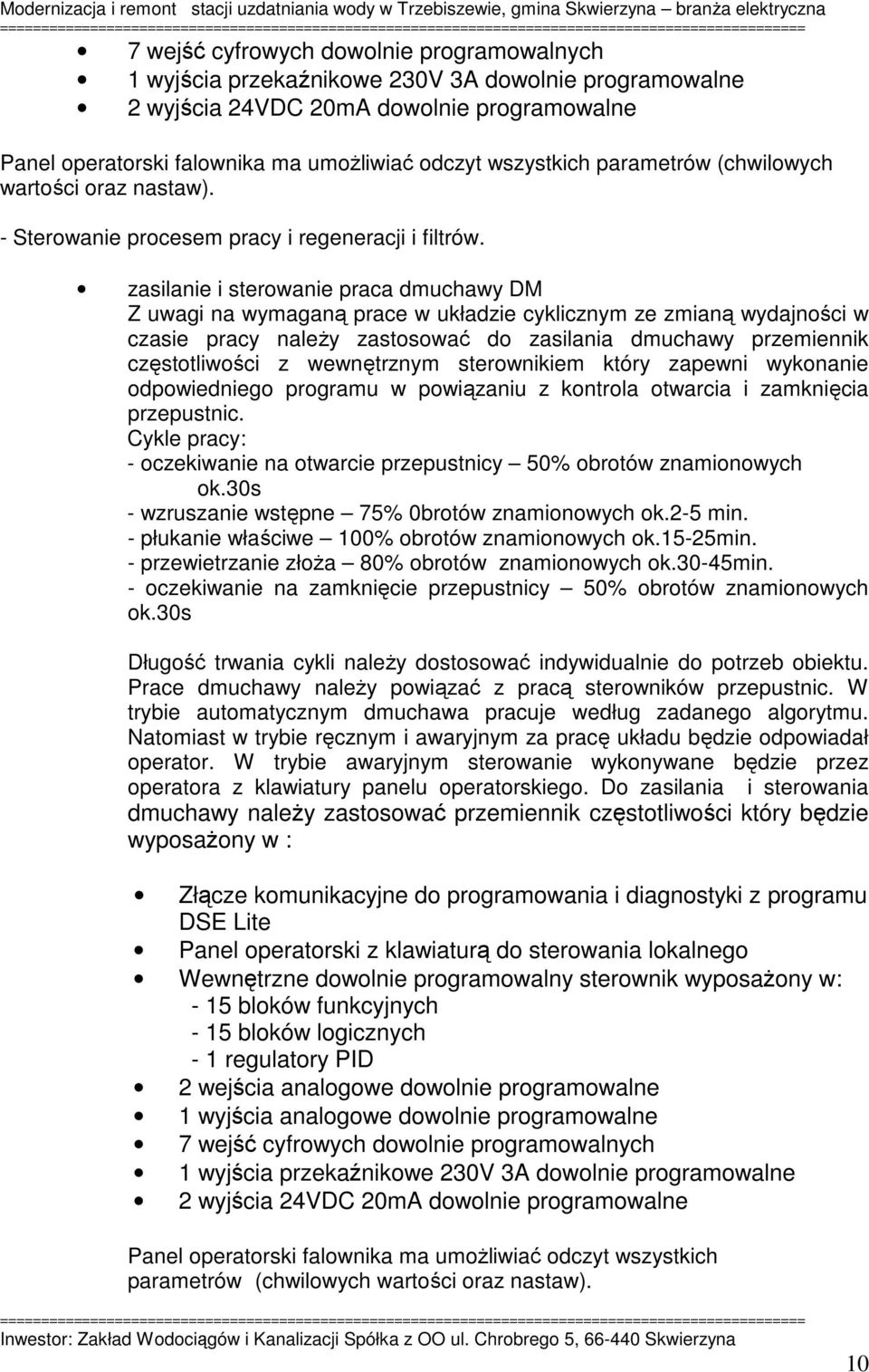

10 7 wejść cyfrowych dowolnie programowalnych 1 wyjścia przekaźnikowe 230V 3A dowolnie programowalne 2 wyjścia 24VDC 20mA dowolnie programowalne Panel operatorski falownika ma umożliwiać odczyt wszystkich parametrów (chwilowych wartości oraz nastaw). - Sterowanie procesem pracy i regeneracji i filtrów. zasilanie i sterowanie praca dmuchawy DM Z uwagi na wymaganą prace w układzie cyklicznym ze zmianą wydajności w czasie pracy należy zastosować do zasilania dmuchawy przemiennik częstotliwości z wewnętrznym sterownikiem który zapewni wykonanie odpowiedniego programu w powiązaniu z kontrola otwarcia i zamknięcia przepustnic. Cykle pracy: - oczekiwanie na otwarcie przepustnicy 50% obrotów znamionowych ok.30s - wzruszanie wstępne 75% 0brotów znamionowych ok.2-5 min. - płukanie właściwe 100% obrotów znamionowych ok.15-25min. - przewietrzanie złoża 80% obrotów znamionowych ok.30-45min. - oczekiwanie na zamknięcie przepustnicy 50% obrotów znamionowych ok.30s Długość trwania cykli należy dostosować indywidualnie do potrzeb obiektu. Prace dmuchawy należy powiązać z pracą sterowników przepustnic. W trybie automatycznym dmuchawa pracuje według zadanego algorytmu. Natomiast w trybie ręcznym i awaryjnym za pracę układu będzie odpowiadał operator. W trybie awaryjnym sterowanie wykonywane będzie przez operatora z klawiatury panelu operatorskiego. Do zasilania i sterowania dmuchawy należy zastosować przemiennik częstotliwości który będzie wyposażony w : Złącze komunikacyjne do programowania i diagnostyki z programu DSE Lite Panel operatorski z klawiaturą do sterowania lokalnego Wewnętrzne dowolnie programowalny sterownik wyposażony w: - 15 bloków funkcyjnych - 15 bloków logicznych - 1 regulatory PID 2 wejścia analogowe dowolnie programowalne 1 wyjścia analogowe dowolnie programowalne 7 wejść cyfrowych dowolnie programowalnych 1 wyjścia przekaźnikowe 230V 3A dowolnie programowalne 2 wyjścia 24VDC 20mA dowolnie programowalne Panel operatorski falownika ma umożliwiać odczyt wszystkich parametrów (chwilowych wartości oraz nastaw). 10

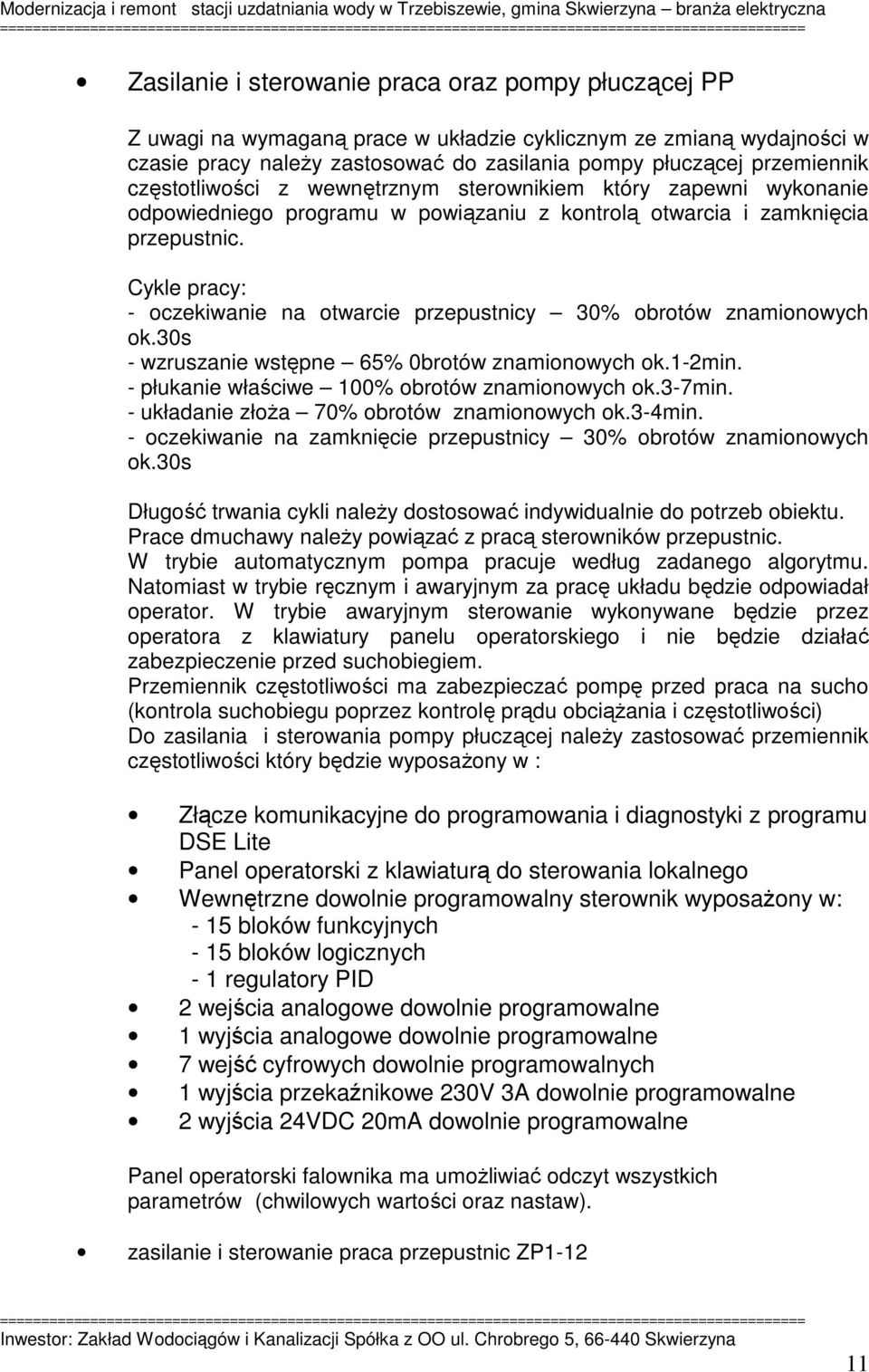

11 Zasilanie i sterowanie praca oraz pompy płuczącej PP Z uwagi na wymaganą prace w układzie cyklicznym ze zmianą wydajności w czasie pracy należy zastosować do zasilania pompy płuczącej przemiennik częstotliwości z wewnętrznym sterownikiem który zapewni wykonanie odpowiedniego programu w powiązaniu z kontrolą otwarcia i zamknięcia przepustnic. Cykle pracy: - oczekiwanie na otwarcie przepustnicy 30% obrotów znamionowych ok.30s - wzruszanie wstępne 65% 0brotów znamionowych ok.1-2min. - płukanie właściwe 100% obrotów znamionowych ok.3-7min. - układanie złoża 70% obrotów znamionowych ok.3-4min. - oczekiwanie na zamknięcie przepustnicy 30% obrotów znamionowych ok.30s Długość trwania cykli należy dostosować indywidualnie do potrzeb obiektu. Prace dmuchawy należy powiązać z pracą sterowników przepustnic. W trybie automatycznym pompa pracuje według zadanego algorytmu. Natomiast w trybie ręcznym i awaryjnym za pracę układu będzie odpowiadał operator. W trybie awaryjnym sterowanie wykonywane będzie przez operatora z klawiatury panelu operatorskiego i nie będzie działać zabezpieczenie przed suchobiegiem. Przemiennik częstotliwości ma zabezpieczać pompę przed praca na sucho (kontrola suchobiegu poprzez kontrolę prądu obciążania i częstotliwości) Do zasilania i sterowania pompy płuczącej należy zastosować przemiennik częstotliwości który będzie wyposażony w : Złącze komunikacyjne do programowania i diagnostyki z programu DSE Lite Panel operatorski z klawiaturą do sterowania lokalnego Wewnętrzne dowolnie programowalny sterownik wyposażony w: - 15 bloków funkcyjnych - 15 bloków logicznych - 1 regulatory PID 2 wejścia analogowe dowolnie programowalne 1 wyjścia analogowe dowolnie programowalne 7 wejść cyfrowych dowolnie programowalnych 1 wyjścia przekaźnikowe 230V 3A dowolnie programowalne 2 wyjścia 24VDC 20mA dowolnie programowalne Panel operatorski falownika ma umożliwiać odczyt wszystkich parametrów (chwilowych wartości oraz nastaw). zasilanie i sterowanie praca przepustnic ZP

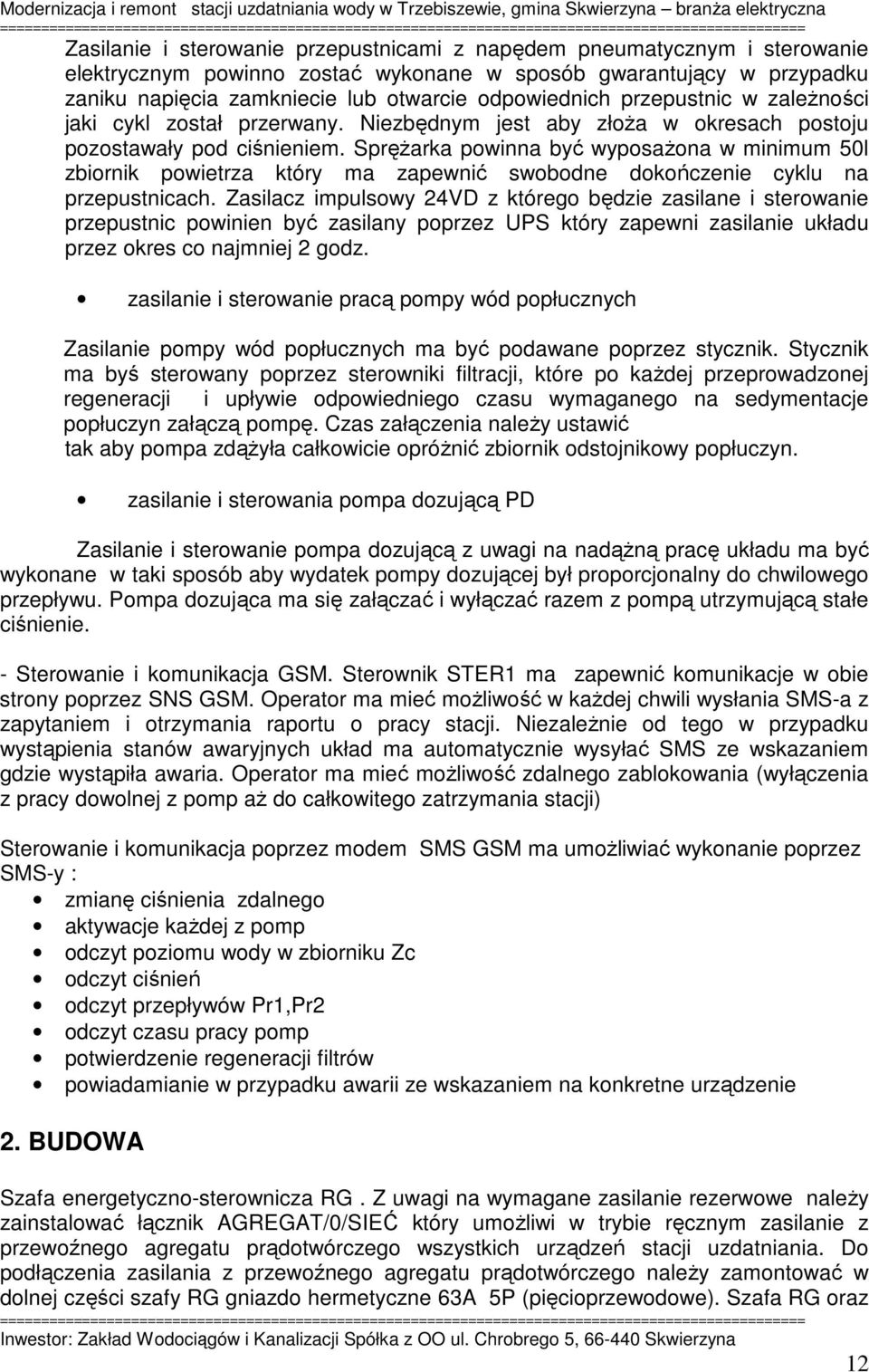

12 Zasilanie i sterowanie przepustnicami z napędem pneumatycznym i sterowanie elektrycznym powinno zostać wykonane w sposób gwarantujący w przypadku zaniku napięcia zamkniecie lub otwarcie odpowiednich przepustnic w zależności jaki cykl został przerwany. Niezbędnym jest aby złoża w okresach postoju pozostawały pod ciśnieniem. Sprężarka powinna być wyposażona w minimum 50l zbiornik powietrza który ma zapewnić swobodne dokończenie cyklu na przepustnicach. Zasilacz impulsowy 24VD z którego będzie zasilane i sterowanie przepustnic powinien być zasilany poprzez UPS który zapewni zasilanie układu przez okres co najmniej 2 godz. zasilanie i sterowanie pracą pompy wód popłucznych Zasilanie pompy wód popłucznych ma być podawane poprzez stycznik. Stycznik ma byś sterowany poprzez sterowniki filtracji, które po każdej przeprowadzonej regeneracji i upływie odpowiedniego czasu wymaganego na sedymentacje popłuczyn załączą pompę. Czas załączenia należy ustawić tak aby pompa zdążyła całkowicie opróżnić zbiornik odstojnikowy popłuczyn. zasilanie i sterowania pompa dozującą PD Zasilanie i sterowanie pompa dozującą z uwagi na nadążną pracę układu ma być wykonane w taki sposób aby wydatek pompy dozującej był proporcjonalny do chwilowego przepływu. Pompa dozująca ma się załączać i wyłączać razem z pompą utrzymującą stałe ciśnienie. - Sterowanie i komunikacja GSM. Sterownik STER1 ma zapewnić komunikacje w obie strony poprzez SNS GSM. Operator ma mieć możliwość w każdej chwili wysłania SMS-a z zapytaniem i otrzymania raportu o pracy stacji. Niezależnie od tego w przypadku wystąpienia stanów awaryjnych układ ma automatycznie wysyłać SMS ze wskazaniem gdzie wystąpiła awaria. Operator ma mieć możliwość zdalnego zablokowania (wyłączenia z pracy dowolnej z pomp aż do całkowitego zatrzymania stacji) Sterowanie i komunikacja poprzez modem SMS GSM ma umożliwiać wykonanie poprzez SMS-y : zmianę ciśnienia zdalnego aktywacje każdej z pomp odczyt poziomu wody w zbiorniku Zc odczyt ciśnień odczyt przepływów Pr1,Pr2 odczyt czasu pracy pomp potwierdzenie regeneracji filtrów powiadamianie w przypadku awarii ze wskazaniem na konkretne urządzenie 2. BUDOWA Szafa energetyczno-sterownicza RG. Z uwagi na wymagane zasilanie rezerwowe należy zainstalować łącznik AGREGAT/0/SIEĆ który umożliwi w trybie ręcznym zasilanie z przewoźnego agregatu prądotwórczego wszystkich urządzeń stacji uzdatniania. Do podłączenia zasilania z przewoźnego agregatu prądotwórczego należy zamontować w dolnej części szafy RG gniazdo hermetyczne 63A 5P (pięcioprzewodowe). Szafa RG oraz 12

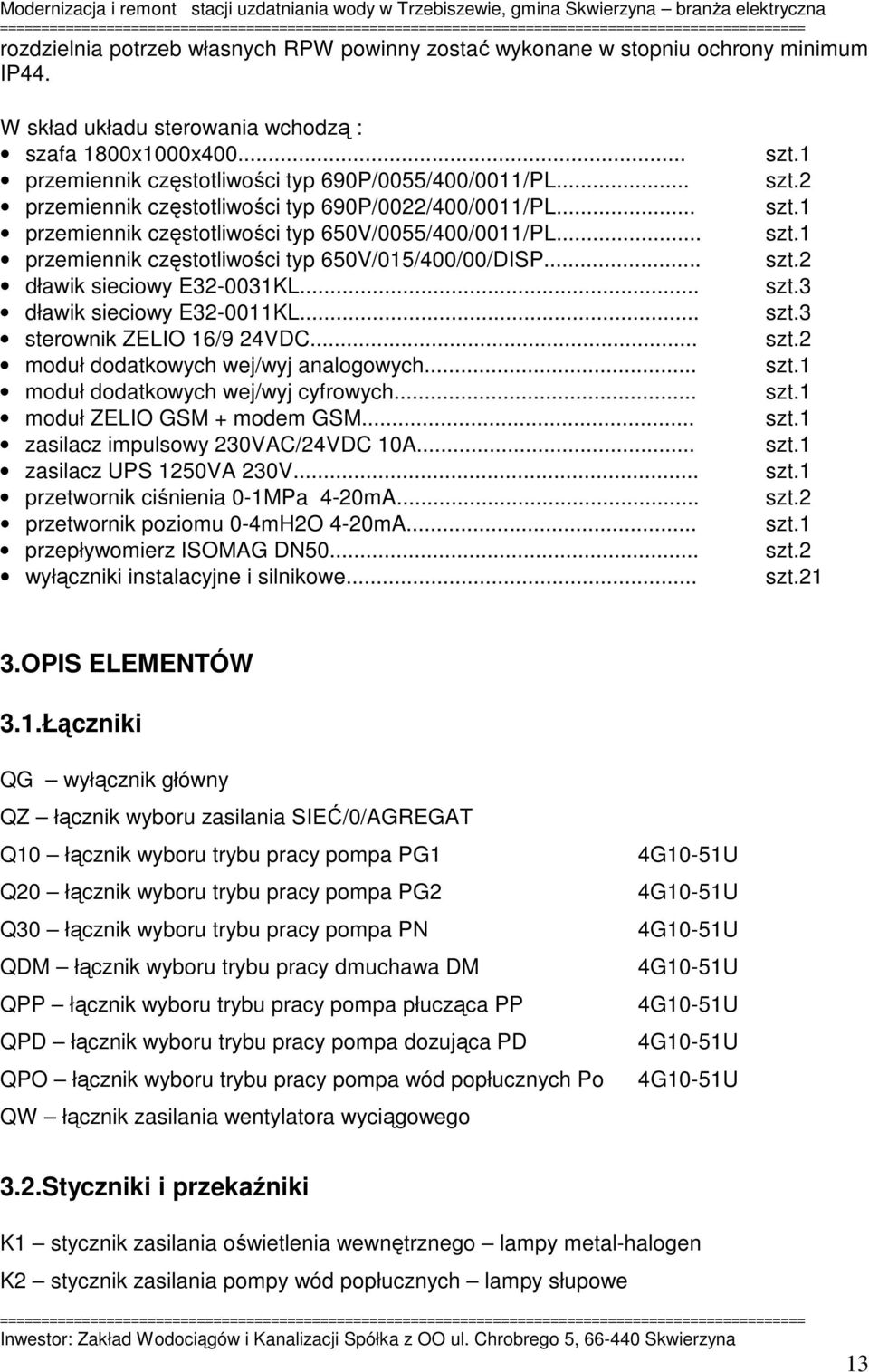

13 rozdzielnia potrzeb własnych RPW powinny zostać wykonane w stopniu ochrony minimum IP44. W skład układu sterowania wchodzą : szafa 1800x1000x przemiennik częstotliwości typ 690P/0055/400/0011/PL... przemiennik częstotliwości typ 690P/0022/400/0011/PL... przemiennik częstotliwości typ 650V/0055/400/0011/PL... przemiennik częstotliwości typ 650V/015/400/00/DISP... dławik sieciowy E KL... dławik sieciowy E KL... sterownik ZELIO 16/9 24VDC... moduł dodatkowych wej/wyj analogowych... moduł dodatkowych wej/wyj cyfrowych... moduł ZELIO GSM + modem GSM... zasilacz impulsowy 230VAC/24VDC 10A... zasilacz UPS 1250VA 230V... przetwornik ciśnienia 0-1MPa 4-20mA... przetwornik poziomu 0-4mH2O 4-20mA... przepływomierz ISOMAG DN50... wyłączniki instalacyjne i silnikowe... szt.2 szt.2 szt.3 szt.3 szt.2 szt.2 szt.2 szt.21 3.OPIS ELEMENTÓW 3.1.Łączniki QG wyłącznik główny QZ łącznik wyboru zasilania SIEĆ/0/AGREGAT Q10 łącznik wyboru trybu pracy pompa PG1 Q20 łącznik wyboru trybu pracy pompa PG2 Q30 łącznik wyboru trybu pracy pompa PN QDM łącznik wyboru trybu pracy dmuchawa DM QPP łącznik wyboru trybu pracy pompa płucząca PP QPD łącznik wyboru trybu pracy pompa dozująca PD QPO łącznik wyboru trybu pracy pompa wód popłucznych Po QW łącznik zasilania wentylatora wyciągowego 4G10-51U 4G10-51U 4G10-51U 4G10-51U 4G10-51U 4G10-51U 4G10-51U 3.2.Styczniki i przekaźniki K1 stycznik zasilania oświetlenia wewnętrznego lampy metal-halogen K2 stycznik zasilania pompy wód popłucznych lampy słupowe 13

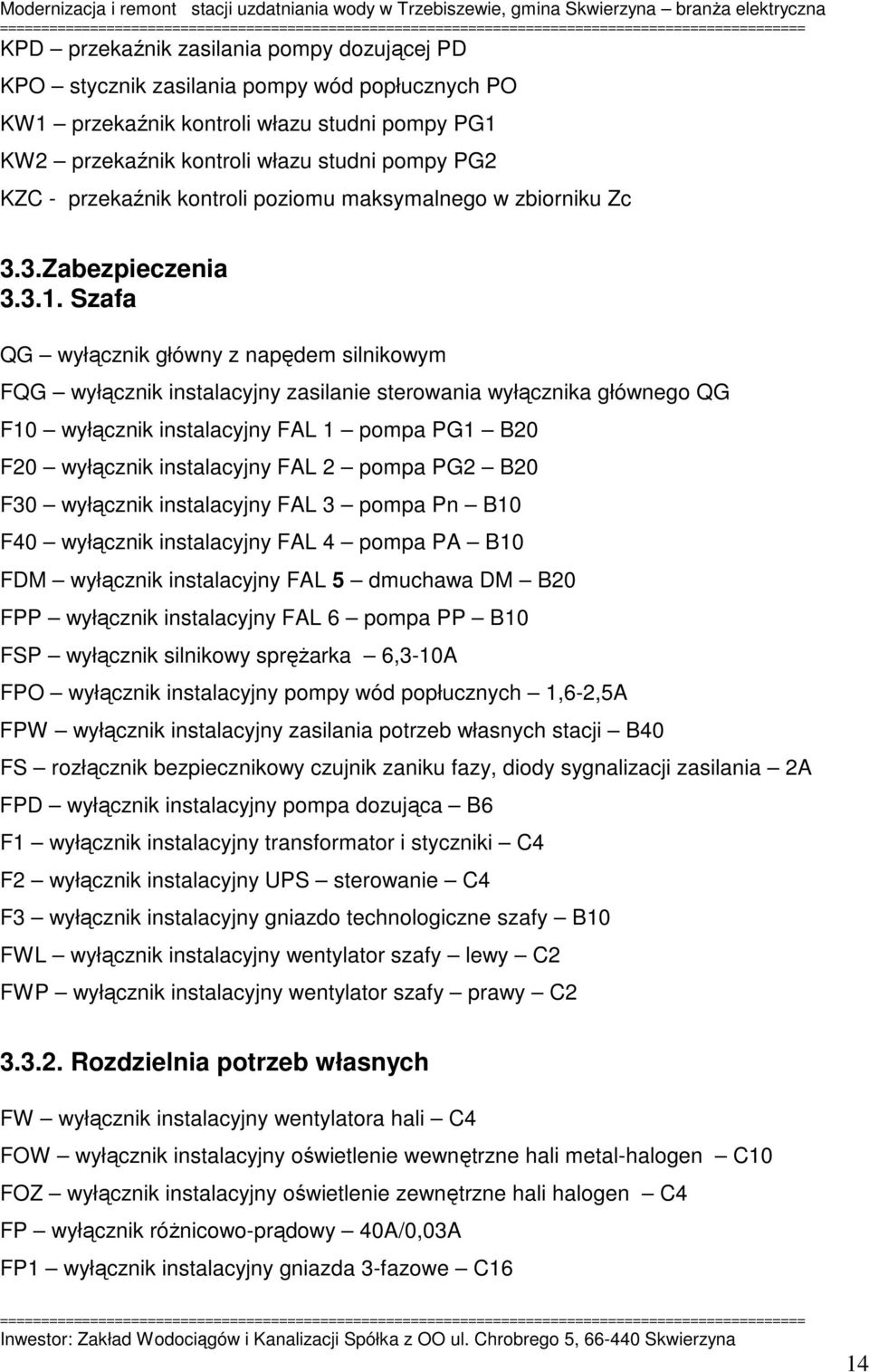

14 KPD przekaźnik zasilania pompy dozującej PD KPO stycznik zasilania pompy wód popłucznych PO KW1 przekaźnik kontroli włazu studni pompy PG1 KW2 przekaźnik kontroli włazu studni pompy PG2 KZC - przekaźnik kontroli poziomu maksymalnego w zbiorniku Zc 3.3.Zabezpieczenia Szafa QG wyłącznik główny z napędem silnikowym FQG wyłącznik instalacyjny zasilanie sterowania wyłącznika głównego QG F10 wyłącznik instalacyjny FAL 1 pompa PG1 B20 F20 wyłącznik instalacyjny FAL 2 pompa PG2 B20 F30 wyłącznik instalacyjny FAL 3 pompa Pn B10 F40 wyłącznik instalacyjny FAL 4 pompa PA B10 FDM wyłącznik instalacyjny FAL 5 dmuchawa DM B20 FPP wyłącznik instalacyjny FAL 6 pompa PP B10 FSP wyłącznik silnikowy sprężarka 6,3-10A FPO wyłącznik instalacyjny pompy wód popłucznych 1,6-2,5A FPW wyłącznik instalacyjny zasilania potrzeb własnych stacji B40 FS rozłącznik bezpiecznikowy czujnik zaniku fazy, diody sygnalizacji zasilania 2A FPD wyłącznik instalacyjny pompa dozująca B6 F1 wyłącznik instalacyjny transformator i styczniki C4 F2 wyłącznik instalacyjny UPS sterowanie C4 F3 wyłącznik instalacyjny gniazdo technologiczne szafy B10 FWL wyłącznik instalacyjny wentylator szafy lewy C2 FWP wyłącznik instalacyjny wentylator szafy prawy C Rozdzielnia potrzeb własnych FW wyłącznik instalacyjny wentylatora hali C4 FOW wyłącznik instalacyjny oświetlenie wewnętrzne hali metal-halogen C10 FOZ wyłącznik instalacyjny oświetlenie zewnętrzne hali halogen C4 FP wyłącznik różnicowo-prądowy 40A/0,03A FP1 wyłącznik instalacyjny gniazda 3-fazowe C16 14

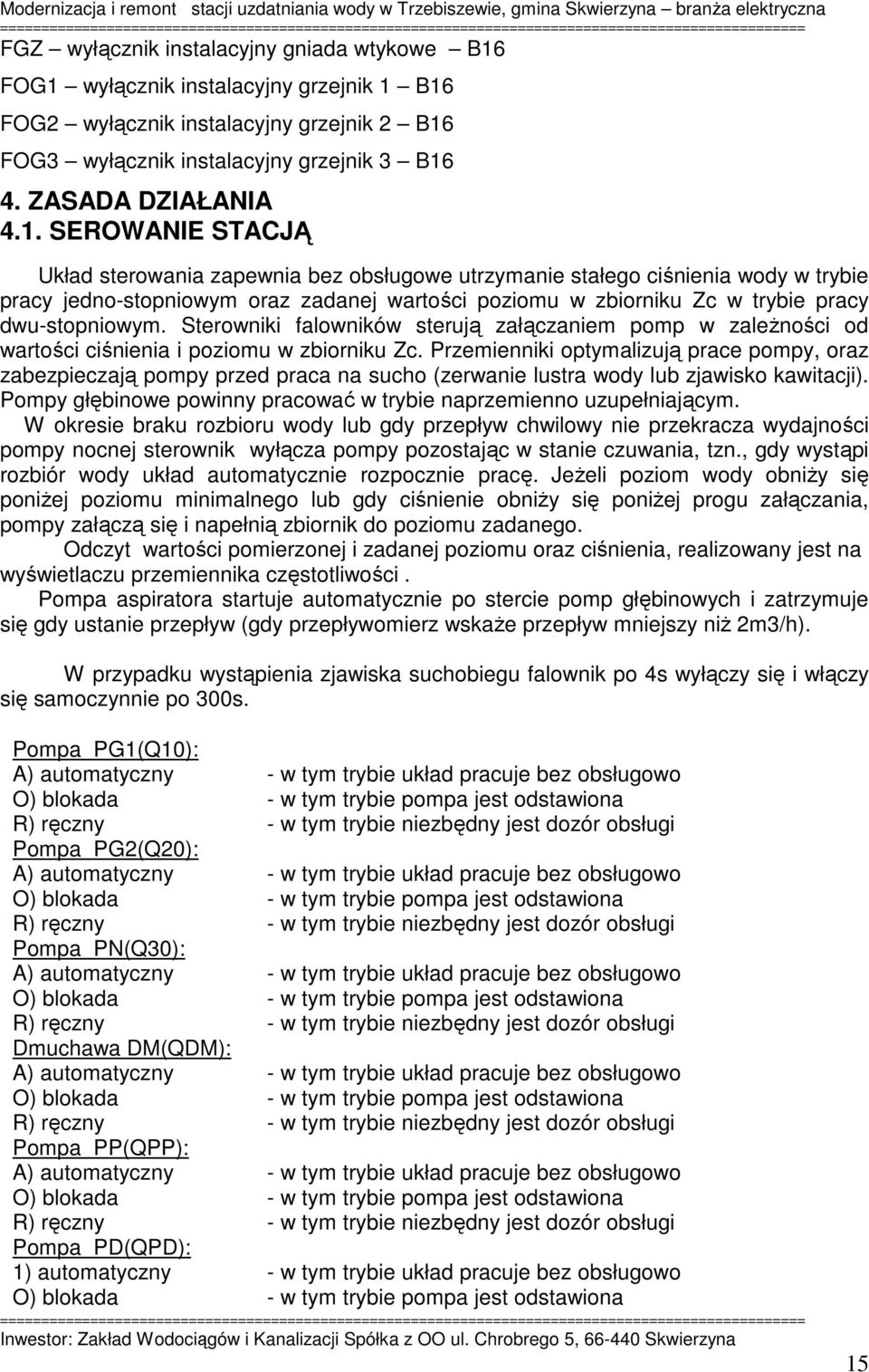

15 FGZ wyłącznik instalacyjny gniada wtykowe B16 FOG1 wyłącznik instalacyjny grzejnik 1 B16 FOG2 wyłącznik instalacyjny grzejnik 2 B16 FOG3 wyłącznik instalacyjny grzejnik 3 B16 4. ZASADA DZIAŁANIA 4.1. SEROWANIE STACJĄ Układ sterowania zapewnia bez obsługowe utrzymanie stałego ciśnienia wody w trybie pracy jedno-stopniowym oraz zadanej wartości poziomu w zbiorniku Zc w trybie pracy dwu-stopniowym. Sterowniki falowników sterują załączaniem pomp w zależności od wartości ciśnienia i poziomu w zbiorniku Zc. Przemienniki optymalizują prace pompy, oraz zabezpieczają pompy przed praca na sucho (zerwanie lustra wody lub zjawisko kawitacji). Pompy głębinowe powinny pracować w trybie naprzemienno uzupełniającym. W okresie braku rozbioru wody lub gdy przepływ chwilowy nie przekracza wydajności pompy nocnej sterownik wyłącza pompy pozostając w stanie czuwania, tzn., gdy wystąpi rozbiór wody układ automatycznie rozpocznie pracę. Jeżeli poziom wody obniży się poniżej poziomu minimalnego lub gdy ciśnienie obniży się poniżej progu załączania, pompy załączą się i napełnią zbiornik do poziomu zadanego. Odczyt wartości pomierzonej i zadanej poziomu oraz ciśnienia, realizowany jest na wyświetlaczu przemiennika częstotliwości. Pompa aspiratora startuje automatycznie po stercie pomp głębinowych i zatrzymuje się gdy ustanie przepływ (gdy przepływomierz wskaże przepływ mniejszy niż 2m3/h). W przypadku wystąpienia zjawiska suchobiegu falownik po 4s wyłączy się i włączy się samoczynnie po 300s. Pompa PG1(Q10): A) automatyczny - w tym trybie układ pracuje bez obsługowo O) blokada - w tym trybie pompa jest odstawiona R) ręczny - w tym trybie niezbędny jest dozór obsługi Pompa PG2(Q20): A) automatyczny - w tym trybie układ pracuje bez obsługowo O) blokada - w tym trybie pompa jest odstawiona R) ręczny - w tym trybie niezbędny jest dozór obsługi Pompa PN(Q30): A) automatyczny - w tym trybie układ pracuje bez obsługowo O) blokada - w tym trybie pompa jest odstawiona R) ręczny - w tym trybie niezbędny jest dozór obsługi Dmuchawa DM(QDM): A) automatyczny - w tym trybie układ pracuje bez obsługowo O) blokada - w tym trybie pompa jest odstawiona R) ręczny - w tym trybie niezbędny jest dozór obsługi Pompa PP(QPP): A) automatyczny - w tym trybie układ pracuje bez obsługowo O) blokada - w tym trybie pompa jest odstawiona R) ręczny - w tym trybie niezbędny jest dozór obsługi Pompa PD(QPD): 1) automatyczny - w tym trybie układ pracuje bez obsługowo O) blokada - w tym trybie pompa jest odstawiona 15

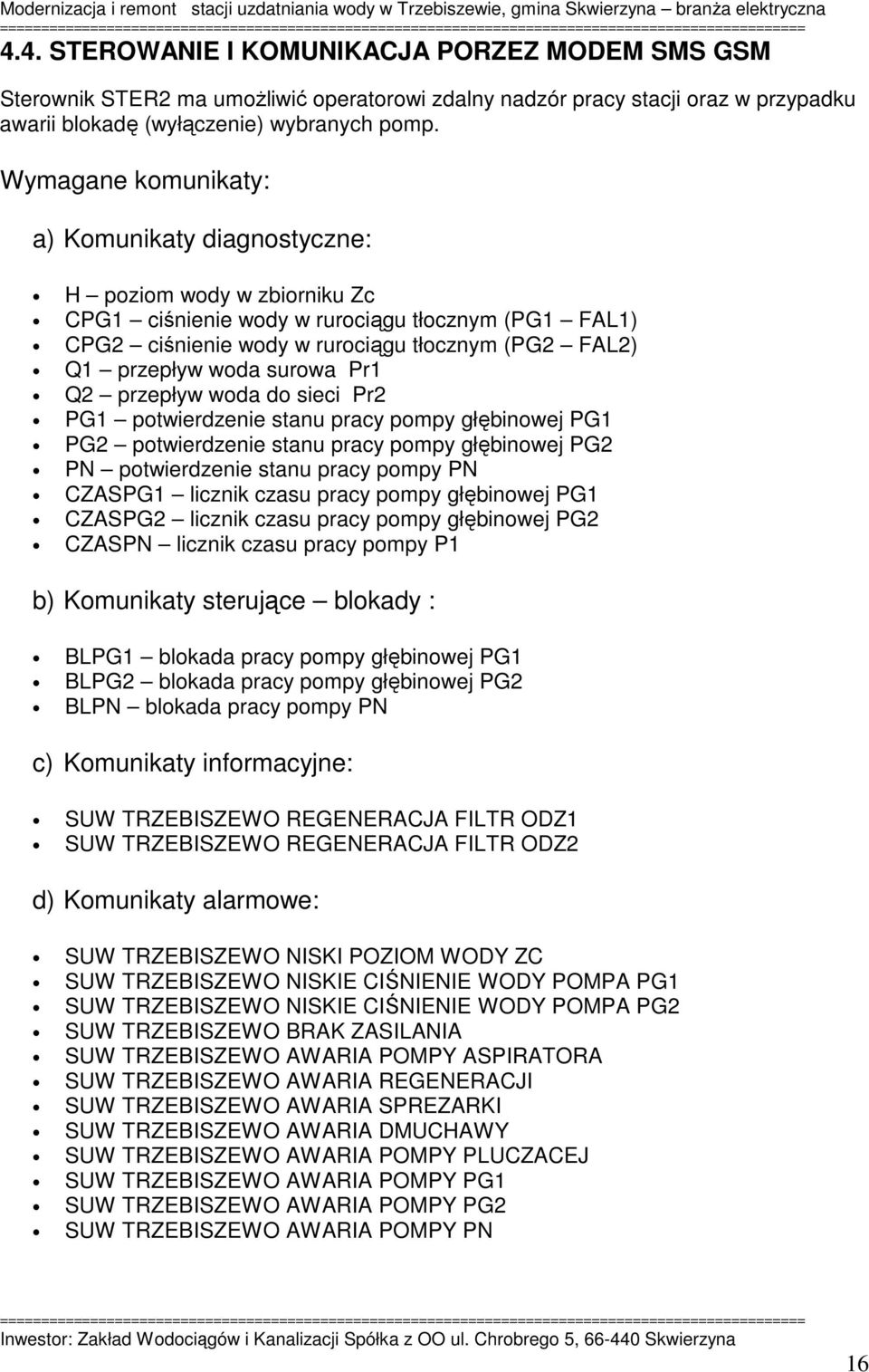

16 4.4. STEROWANIE I KOMUNIKACJA PORZEZ MODEM SMS GSM Sterownik STER2 ma umożliwić operatorowi zdalny nadzór pracy stacji oraz w przypadku awarii blokadę (wyłączenie) wybranych pomp. Wymagane komunikaty: a) Komunikaty diagnostyczne: H poziom wody w zbiorniku Zc CPG1 ciśnienie wody w rurociągu tłocznym (PG1 FAL1) CPG2 ciśnienie wody w rurociągu tłocznym (PG2 FAL2) Q1 przepływ woda surowa Pr1 Q2 przepływ woda do sieci Pr2 PG1 potwierdzenie stanu pracy pompy głębinowej PG1 PG2 potwierdzenie stanu pracy pompy głębinowej PG2 PN potwierdzenie stanu pracy pompy PN CZASPG1 licznik czasu pracy pompy głębinowej PG1 CZASPG2 licznik czasu pracy pompy głębinowej PG2 CZASPN licznik czasu pracy pompy P1 b) Komunikaty sterujące blokady : BLPG1 blokada pracy pompy głębinowej PG1 BLPG2 blokada pracy pompy głębinowej PG2 BLPN blokada pracy pompy PN c) Komunikaty informacyjne: SUW TRZEBISZEWO REGENERACJA FILTR ODZ1 SUW TRZEBISZEWO REGENERACJA FILTR ODZ2 d) Komunikaty alarmowe: SUW TRZEBISZEWO NISKI POZIOM WODY ZC SUW TRZEBISZEWO NISKIE CIŚNIENIE WODY POMPA PG1 SUW TRZEBISZEWO NISKIE CIŚNIENIE WODY POMPA PG2 SUW TRZEBISZEWO BRAK ZASILANIA SUW TRZEBISZEWO AWARIA POMPY ASPIRATORA SUW TRZEBISZEWO AWARIA REGENERACJI SUW TRZEBISZEWO AWARIA SPREZARKI SUW TRZEBISZEWO AWARIA DMUCHAWY SUW TRZEBISZEWO AWARIA POMPY PLUCZACEJ SUW TRZEBISZEWO AWARIA POMPY PG1 SUW TRZEBISZEWO AWARIA POMPY PG2 SUW TRZEBISZEWO AWARIA POMPY PN 16
