1 egz. 1 PROJEKT BOISK INWESTOR: Zespół Szkół Zawodowych Nr 1 im. Józefa Psarskiego ul. 11 Listopada 20, Ostrołęka ADRES BUDOWY: Ostrołęka działki nr 50002/1, 50002/2, 50003, i Zespół projektowy: projektant: mgr inż. Mirosław Grzyb asyst. projekt. tech. bud. Ewa Wesołowska Ostrołęka sierpień 2010r.

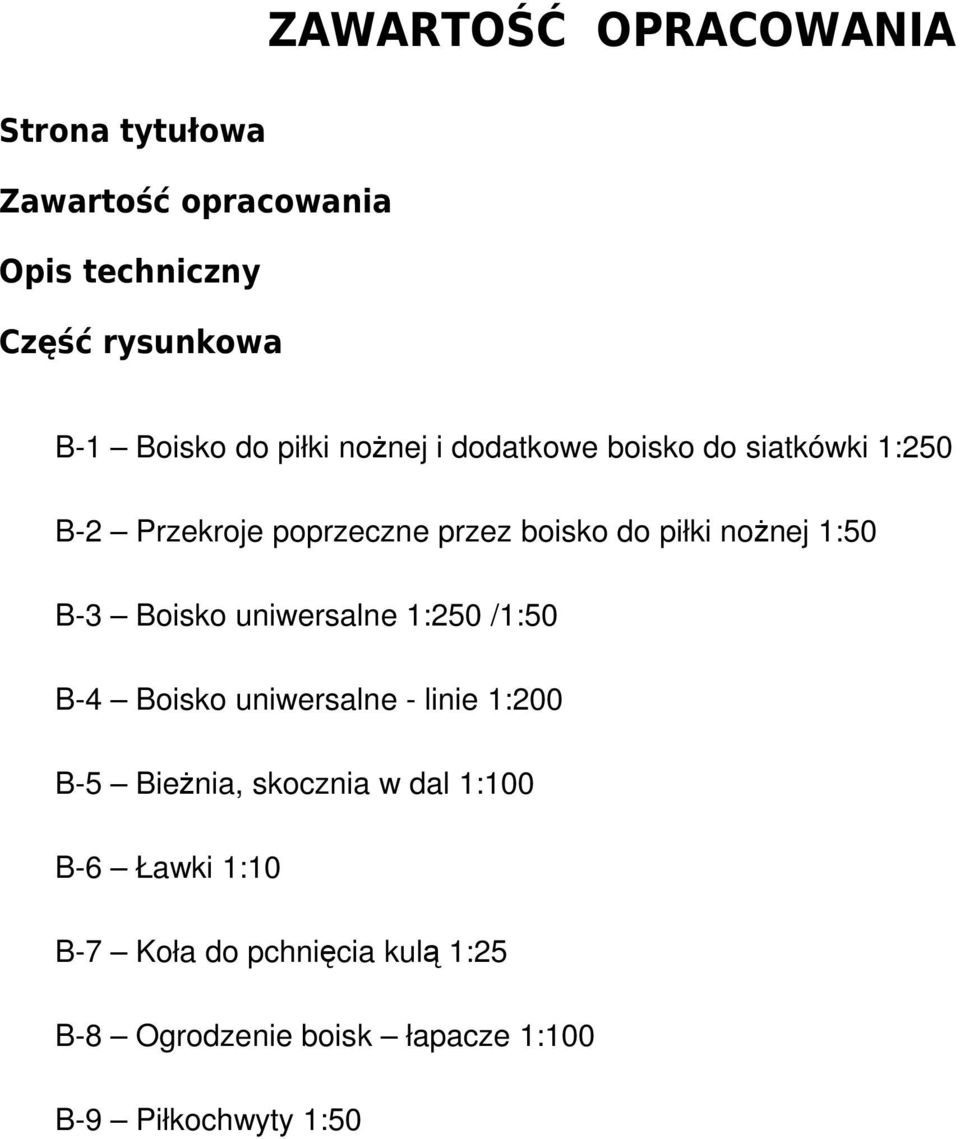

2 ZAWARTOŚĆ OPRACOWANIA Strona tytułowa Zawartość opracowania Opis techniczny Część rysunkowa B-1 Boisko do piłki noŝnej i dodatkowe boisko do siatkówki 1:250 B-2 Przekroje poprzeczne przez boisko do piłki noŝnej 1:50 B-3 Boisko uniwersalne 1:250 /1:50 B-4 Boisko uniwersalne - linie 1:200 B-5 BieŜnia, skocznia w dal 1:100 B-6 Ławki 1:10 B-7 Koła do pchnięcia kulą 1:25 B-8 Ogrodzenie boisk łapacze 1:100 B-9 Piłkochwyty 1:50

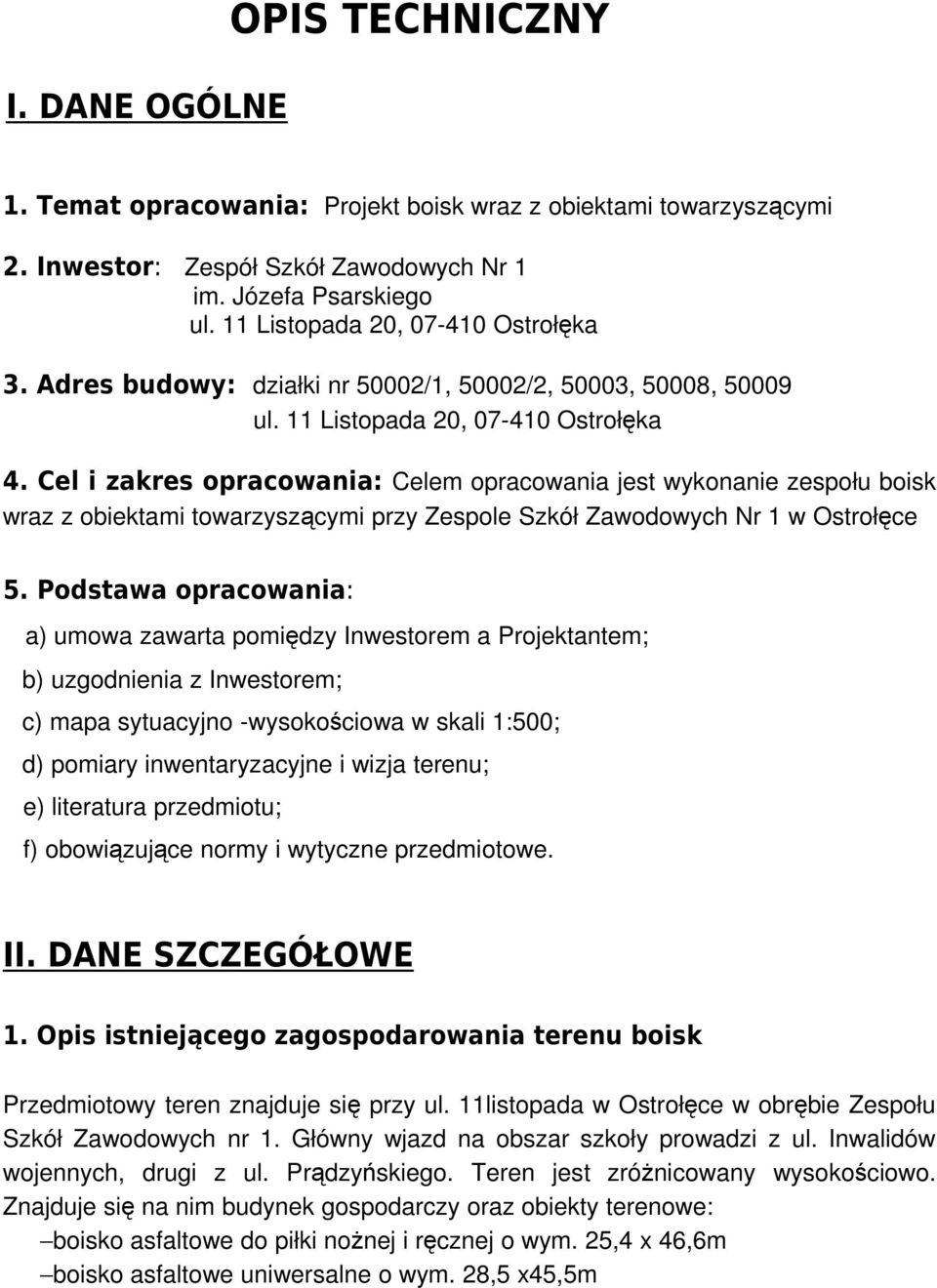

3 I. DANE OGÓLNE OPIS TECHNICZNY 1. Temat opracowania: Projekt boisk wraz z obiektami towarzyszącymi 2. Inwestor: Zespół Szkół Zawodowych Nr 1 im. Józefa Psarskiego ul. 11 Listopada 20, Ostrołęka 3. Adres budowy: działki nr 50002/1, 50002/2, 50003, 50008, ul. 11 Listopada 20, Ostrołęka 4. Cel i zakres opracowania: Celem opracowania jest wykonanie zespołu boisk wraz z obiektami towarzyszącymi przy Zespole Szkół Zawodowych Nr 1 w Ostrołęce 5. Podstawa opracowania: a) umowa zawarta pomiędzy Inwestorem a Projektantem; b) uzgodnienia z Inwestorem; c) mapa sytuacyjno -wysokościowa w skali 1:500; d) pomiary inwentaryzacyjne i wizja terenu; e) literatura przedmiotu; f) obowiązujące normy i wytyczne przedmiotowe. II. DANE SZCZEGÓŁOWE 1. Opis istniejącego zagospodarowania terenu boisk Przedmiotowy teren znajduje się przy ul. 11listopada w Ostrołęce w obrębie Zespołu Szkół Zawodowych nr 1. Główny wjazd na obszar szkoły prowadzi z ul. Inwalidów wojennych, drugi z ul. Prądzyńskiego. Teren jest zróŝnicowany wysokościowo. Znajduje się na nim budynek gospodarczy oraz obiekty terenowe: boisko asfaltowe do piłki noŝnej i ręcznej o wym. 25,4 x 46,6m boisko asfaltowe uniwersalne o wym. 28,5 x45,5m

4 bieŝnia ŜuŜlowa długości 120m skocznia w dal ( rozbieg dł.- 25,3m, piaskownica o wym. 4,8x8,6m) plac asfaltowy rekreacyjny o wym.16,4x 30,0m plac z trelinki manewrowy do nauki jazdy o wym. 19,7x 43,2m plac z płyt betonowych parkingowy o wym. 18,3x 35,0m plac asfaltowy parkingowy o wym. 21,1x23,5m Stan nawierzchni boisk oraz placów jest zły. Istniejące obiekty nie odpowiadają teŝ dzisiejszym potrzebom szkoły. Dlatego konieczna jest gruntowna przebudowa terenu. 2. Opis ogólny zagospodarowania terenu boisk Na przedmiotowym terenie zaprojektowano: - boisko do piłki noŝnej o wym. 60m x 30m (nawierzchnia -trawa syntetyczna); bieŝnia na 100m (nawierzchnia -poliuretan SP); bieŝnia na 200m (nawierzchnia -poliuretan SP); boisko uniwersalne o wym. 31m x 44m (nawierzchnia -poliuretan EPDM); boisko do siatkówki o wym. 12x21m (nawierzchnia poliuretan EPDM); koło do pchnięcia kulą o średnicy 2,12m i promieniu łuku sektora rzutu -15m (nawierzchnia poliuretan SP); ogrodzenie boisk nawiązujące do istniejących piłkochwytów. Przy boisku do piłki noŝnej i boisku uniwersalnym zaprojektowano w pasie chodnika ławki stałe dla kibiców. Są teŝ ławki ruchome ustawione w trzech miejscach na terenie boisk. Szczegółowe rozwiązania przedstawiono na rys. B-1, B Opis boisk i urządzeń lekkoatletycznych 3.1. BOISKO DO PIŁKI NOŻNEJ Nowe boisko zaprojektowane z trawy syntetycznej, będzie miało wymiary: płyta 32x63m z boiskiem o wym.30x60m i pasami po 1 m od linii bocznych i pas 1,5 m od linii za bramkami. Zaprojektowano spadki poprzeczne na dwie strony zewnętrzne boiska 0,4%. Nawierzchnie z trawy syntetycznej oddzielono obrzeŝem betonowym od nawierzchni poliuretanowej SP. W odległości 2,0 m od linii boiska, za bramkami usytuowano piłkochwyty z siatki sznurkowej. Linie oddzielające tory o szer. 5 cm pomalowane na biało. Boisko wyposaŝyć w komplet bramek z siatką. Szczegółowe rozwiązania boiska przedstawiono na rys. B-1, B-2.

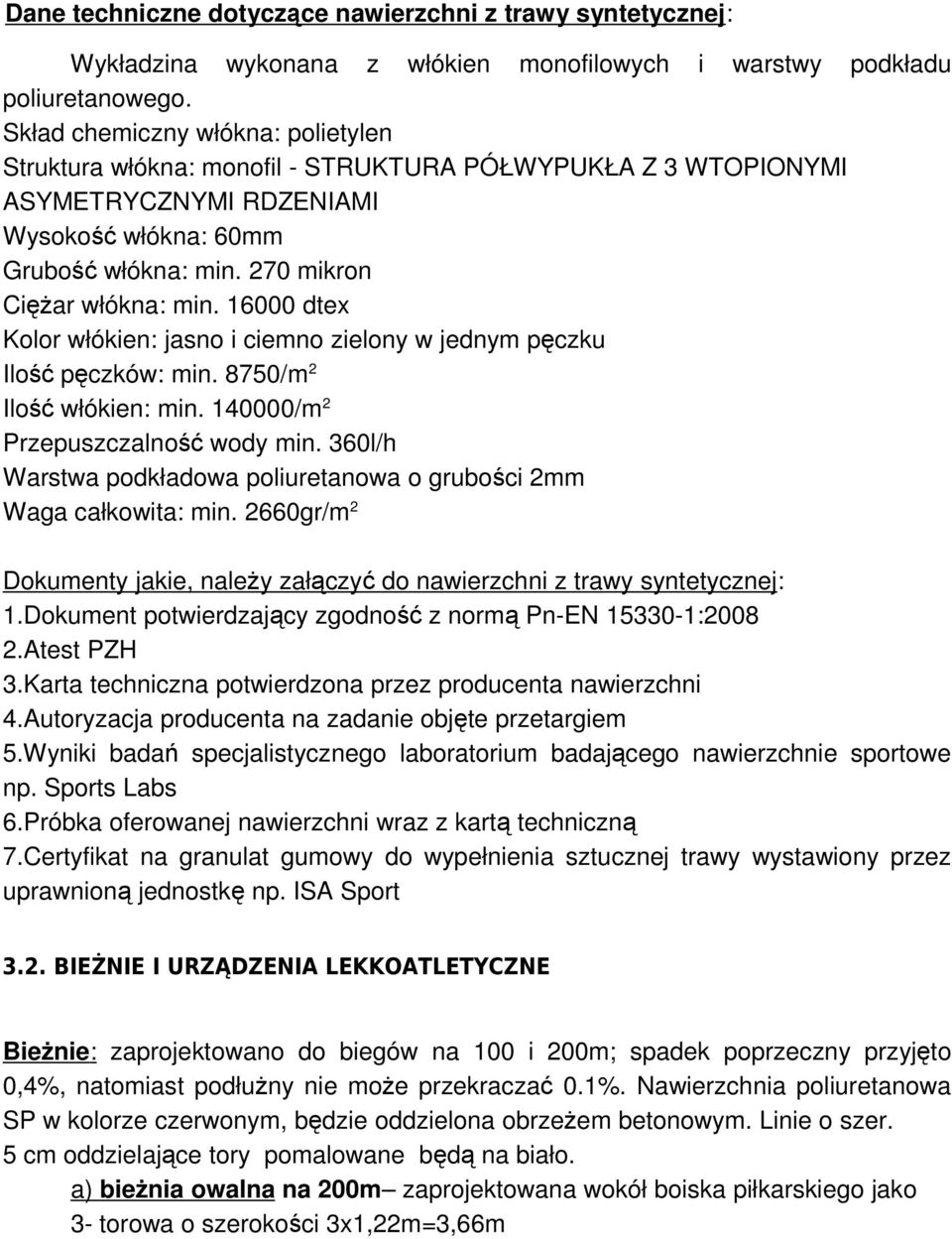

5 Dane techniczne dotyczące nawierzchni z trawy syntetycznej: Wykładzina wykonana z włókien monofilowych i warstwy podkładu poliuretanowego. Skład chemiczny włókna: polietylen Struktura włókna: monofil - STRUKTURA PÓŁWYPUKŁA Z 3 WTOPIONYMI ASYMETRYCZNYMI RDZENIAMI Wysokość włókna: 60mm Grubość włókna: min. 270 mikron CięŜar włókna: min dtex Kolor włókien: jasno i ciemno zielony w jednym pęczku Ilość pęczków: min. 8750/m 2 Ilość włókien: min /m 2 Przepuszczalność wody min. 360l/h Warstwa podkładowa poliuretanowa o grubości 2mm Waga całkowita: min. 2660gr/m 2 Dokumenty jakie, naleŝy załączyć do nawierzchni z trawy syntetycznej: 1.Dokument potwierdzający zgodność z normą Pn-EN : Atest PZH 3.Karta techniczna potwierdzona przez producenta nawierzchni 4.Autoryzacja producenta na zadanie objęte przetargiem 5.Wyniki badań specjalistycznego laboratorium badającego nawierzchnie sportowe np. Sports Labs 6.Próbka oferowanej nawierzchni wraz z kartą techniczną 7.Certyfikat na granulat gumowy do wypełnienia sztucznej trawy wystawiony przez uprawnioną jednostkę np. ISA Sport 3.2. BIEŻNIE I URZĄDZENIA LEKKOATLETYCZNE BieŜnie: zaprojektowano do biegów na 100 i 200m; spadek poprzeczny przyjęto 0,4%, natomiast podłuŝny nie moŝe przekraczać 0.1%. Nawierzchnia poliuretanowa SP w kolorze czerwonym, będzie oddzielona obrzeŝem betonowym. Linie o szer. 5 cm oddzielające tory pomalowane będą na biało. a) bieŝnia owalna na 200m zaprojektowana wokół boiska piłkarskiego jako 3- torowa o szerokości 3x1,22m=3,66m

6 b) bieŝnia prosta na 100m (plus rozbieg-3m i droga hamowania-12m), połączono z bieŝnią owalną dodając 1 tor uzyskując bieŝnię prostą 4-torową o szerokości 4x1,22m =4,88m Szczegółowo przedstawiono na rys. B-1, B-2, B-5. Skocznia w dal- rozbieg do zeskoku jest jednocześnie jednym z torów bieŝni owalnej, wydłuŝając go o 4 m i łącząc z zeskokiem. Nawierzchnia poliuretanowa SP będzie oddzielona obrzeŝem betonowym od kostki betonowej. Linie o szer. 5 cm wyznaczające tor biegu pomalowane będą na biało. Do zeskoku zaprojektowano piaskownicę o wymiarach 4x8m zakończoną obrzeŝem betonowym pokrytym warstwą poliuretanową Szczegółowo przedstawiono na rys. B-5 Koło do pchnięcia kulą- zaprojektowano w polu wolnym między boiskiem a bieŝnią koło o średnicy 2,12m i promieniu łuku 15m sektora rzutu. Nawierzchnia poliuretanowa SP w kolorze czerwonym. Szczegółowo przedstawiono na rys. B-7 Uwaga! pola wolne między bieŝnią a boiskiem poliuretan SP w kolorze zielonym Charakterystyka nawierzchni bieŝni i urządzeń lekkoatletycznych Zastosowano nawierzchnię sportową, poliuretanowo-gumową o grubości warstwy 13 mm (wersja podstawowa), wymagającą podbudowy z mieszaniny kruszywa kwarcowego i granulatu gumowego połączonego lepiszczem poliuretanowym - ET. Nawierzchnia ta jest przepuszczalna dla wody, o zwartej strukturze, słuŝy do pokrywania nawierzchni bieŝni, urządzeń lekkoatletycznych, rozbiegów, boisk wielofunkcyjnych. Posiada Certyfikat IAAF, Atest Higieniczny PZH, Rekomendację ITB, spełnia wymagania normy PN-EN Obiekty z zainstalowaną nawierzchnią o podanych parametrach uzyskały First Class IAAF Certificates. Nawierzchnia składa się z dwóch warstw elastycznej (nośnej) i uŝytkowej. Warstwa nośna to mieszanina granulatu gumowego i lepiszcza poliuretanowego. Układana jest mechanicznie, bezspoinowo, przy pomocy rozkładarki mas poliuretanowych (np. Planomatic). Tak wykonaną warstwę naleŝy pokryć warstwą uŝytkową, którą stanowi system poliuretanowy zmieszany z granulatem EPDM. Czynność tą wykonuje się poprzez natrysk mechaniczny (przy uŝyciu specjalnej natryskarki np. firmy SMG). Grubość warstwy uŝytkowej 2-3mm. Po całkowitym związaniu mieszaniny są malowane linie farbami poliuretanowymi metodą natrysku.

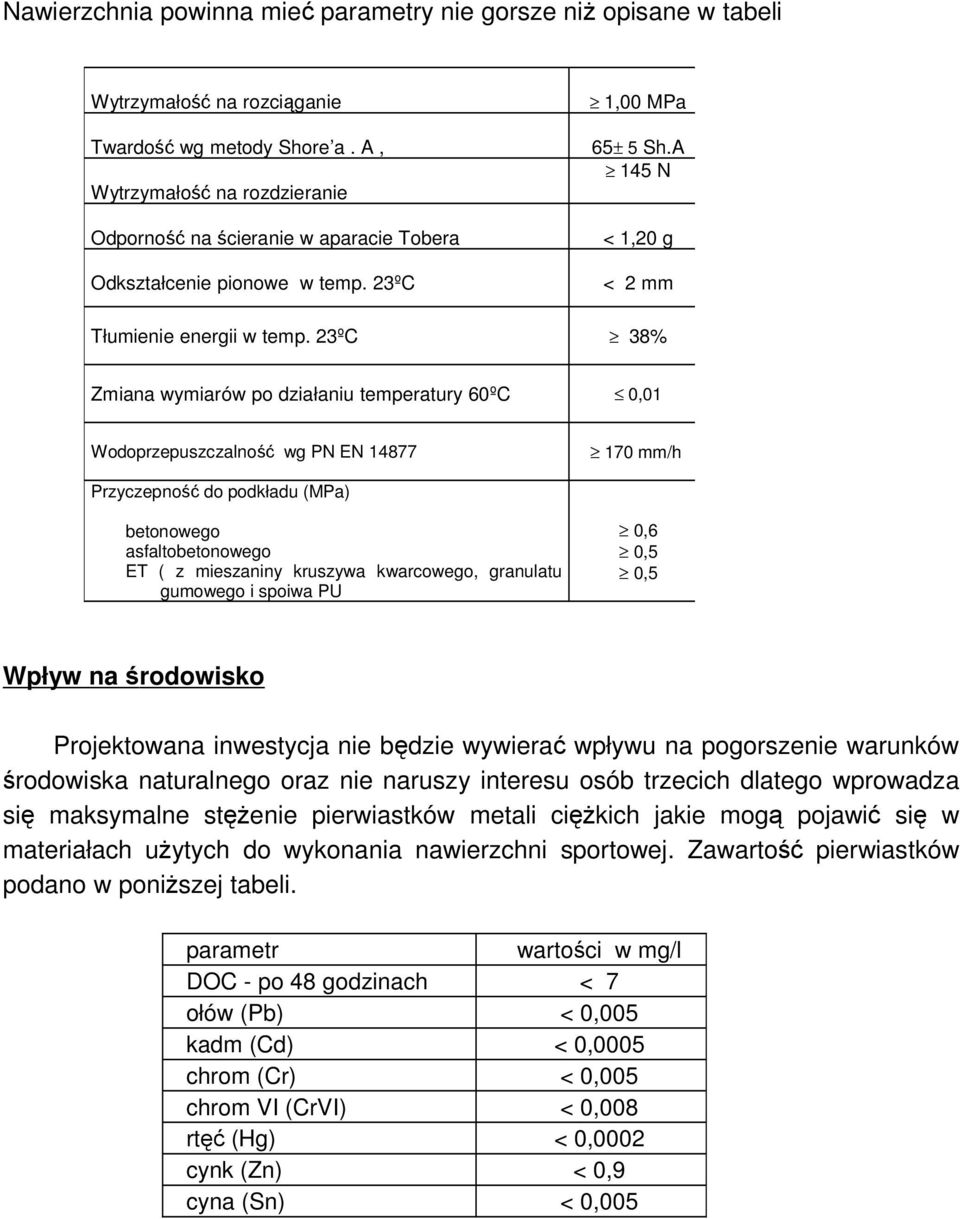

7 Nawierzchnia powinna mieć parametry nie gorsze niŝ opisane w tabeli Wytrzymałość na rozciąganie Twardość wg metody Shore a. A, Wytrzymałość na rozdzieranie Odporność na ścieranie w aparacie Tobera Odkształcenie pionowe w temp. 23ºC 1,00 MPa 65± 5 Sh.A 145 N < 1,20 g < 2 mm Tłumienie energii w temp. 23ºC 38% Zmiana wymiarów po działaniu temperatury 60ºC 0,01 Wodoprzepuszczalność wg PN EN mm/h Przyczepność do podkładu (MPa) betonowego asfaltobetonowego ET ( z mieszaniny kruszywa kwarcowego, granulatu gumowego i spoiwa PU 0,6 0,5 0,5 Wpływ na ś rodowisko Projektowana inwestycja nie będzie wywierać wpływu na pogorszenie warunków środowiska naturalnego oraz nie naruszy interesu osób trzecich dlatego wprowadza się maksymalne stęŝenie pierwiastków metali cięŝkich jakie mogą pojawić się w materiałach uŝytych do wykonania nawierzchni sportowej. Zawartość pierwiastków podano w poniŝszej tabeli. parametr wartości w mg/l DOC - po 48 godzinach < 7 ołów (Pb) < 0,005 kadm (Cd) < 0,0005 chrom (Cr) < 0,005 chrom VI (CrVI) < 0,008 rtęć (Hg) < 0,0002 cynk (Zn) < 0,9 cyna (Sn) < 0,005

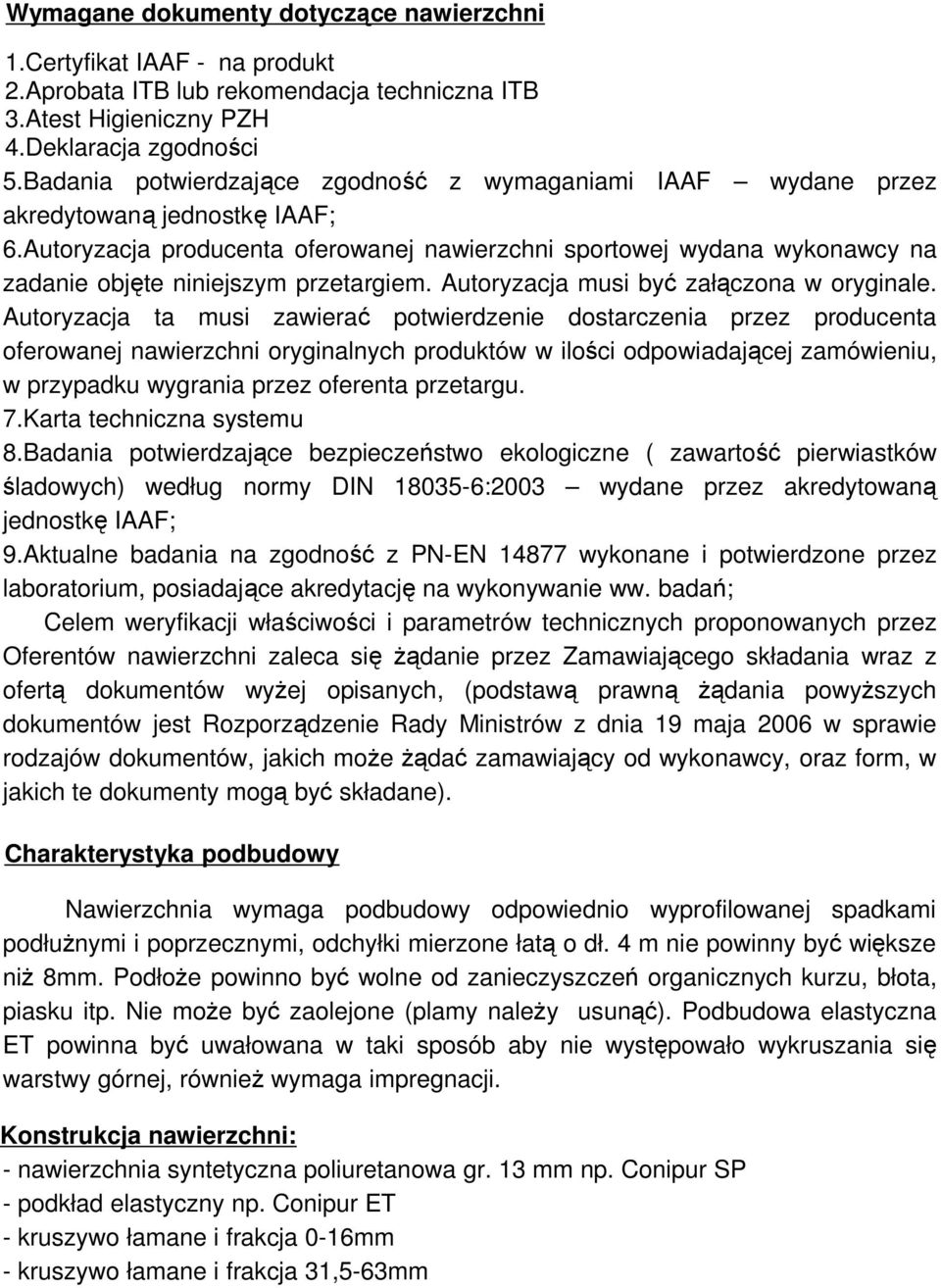

8 Wymagane dokumenty dotyczące nawierzchni 1.Certyfikat IAAF - na produkt 2.Aprobata ITB lub rekomendacja techniczna ITB 3.Atest Higieniczny PZH 4.Deklaracja zgodności 5.Badania potwierdzające zgodność z wymaganiami IAAF wydane przez akredytowaną jednostkę IAAF; 6.Autoryzacja producenta oferowanej nawierzchni sportowej wydana wykonawcy na zadanie objęte niniejszym przetargiem. Autoryzacja musi być załączona w oryginale. Autoryzacja ta musi zawierać potwierdzenie dostarczenia przez producenta oferowanej nawierzchni oryginalnych produktów w ilości odpowiadającej zamówieniu, w przypadku wygrania przez oferenta przetargu. 7.Karta techniczna systemu 8.Badania potwierdzające bezpieczeństwo ekologiczne ( zawartość pierwiastków śladowych) według normy DIN :2003 wydane przez akredytowaną jednostkę IAAF; 9.Aktualne badania na zgodność z PN-EN wykonane i potwierdzone przez laboratorium, posiadające akredytację na wykonywanie ww. badań; Celem weryfikacji właściwości i parametrów technicznych proponowanych przez Oferentów nawierzchni zaleca się Ŝądanie przez Zamawiającego składania wraz z ofertą dokumentów wyŝej opisanych, (podstawą prawną Ŝądania powyŝszych dokumentów jest Rozporządzenie Rady Ministrów z dnia 19 maja 2006 w sprawie rodzajów dokumentów, jakich moŝe Ŝądać zamawiający od wykonawcy, oraz form, w jakich te dokumenty mogą być składane). Charakterystyka podbudowy Nawierzchnia wymaga podbudowy odpowiednio wyprofilowanej spadkami podłuŝnymi i poprzecznymi, odchyłki mierzone łatą o dł. 4 m nie powinny być większe niŝ 8mm. PodłoŜe powinno być wolne od zanieczyszczeń organicznych kurzu, błota, piasku itp. Nie moŝe być zaolejone (plamy naleŝy usunąć). Podbudowa elastyczna ET powinna być uwałowana w taki sposób aby nie występowało wykruszania się warstwy górnej, równieŝ wymaga impregnacji. Konstrukcja nawierzchni: - nawierzchnia syntetyczna poliuretanowa gr. 13 mm np. Conipur SP - podkład elastyczny np. Conipur ET - kruszywo łamane i frakcja 0-16mm - kruszywo łamane i frakcja 31,5-63mm

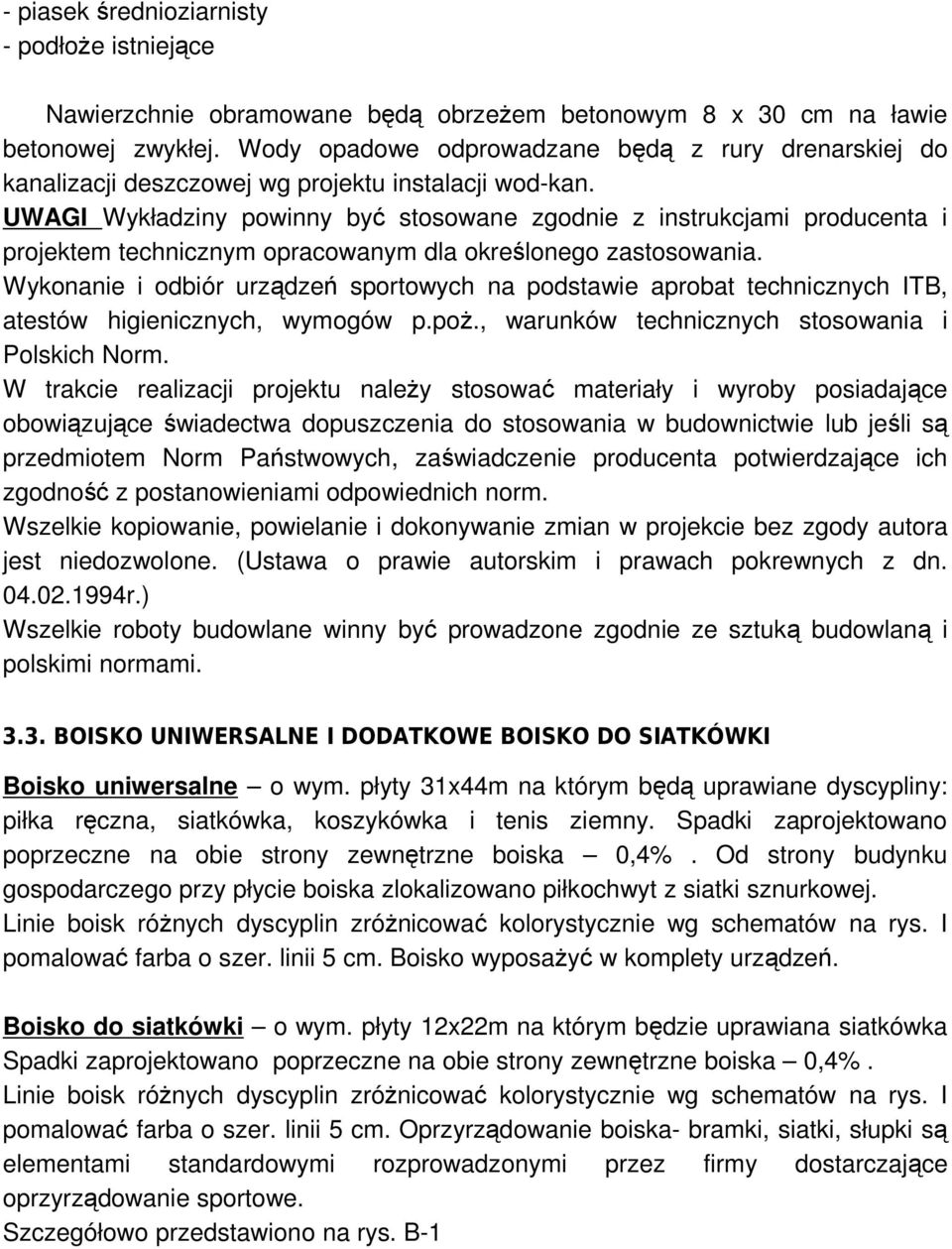

9 - piasek średnioziarnisty - podłoŝe istniejące Nawierzchnie obramowane będą obrzeŝem betonowym 8 x 30 cm na ławie betonowej zwykłej. Wody opadowe odprowadzane będą z rury drenarskiej do kanalizacji deszczowej wg projektu instalacji wod-kan. UWAGI Wykładziny powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. Wykonanie i odbiór urządzeń sportowych na podstawie aprobat technicznych ITB, atestów higienicznych, wymogów p.poŝ., warunków technicznych stosowania i Polskich Norm. W trakcie realizacji projektu naleŝy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm. Wszelkie kopiowanie, powielanie i dokonywanie zmian w projekcie bez zgody autora jest niedozwolone. (Ustawa o prawie autorskim i prawach pokrewnych z dn r.) Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami BOISKO UNIWERSALNE I DODATKOWE BOISKO DO SIATKÓWKI Boisko uniwersalne o wym. płyty 31x44m na którym będą uprawiane dyscypliny: piłka ręczna, siatkówka, koszykówka i tenis ziemny. Spadki zaprojektowano poprzeczne na obie strony zewnętrzne boiska 0,4%. Od strony budynku gospodarczego przy płycie boiska zlokalizowano piłkochwyt z siatki sznurkowej. Linie boisk róŝnych dyscyplin zróŝnicować kolorystycznie wg schematów na rys. I pomalować farba o szer. linii 5 cm. Boisko wyposaŝyć w komplety urządzeń. Boisko do siatkówki o wym. płyty 12x22m na którym będzie uprawiana siatkówka Spadki zaprojektowano poprzeczne na obie strony zewnętrzne boiska 0,4%. Linie boisk róŝnych dyscyplin zróŝnicować kolorystycznie wg schematów na rys. I pomalować farba o szer. linii 5 cm. Oprzyrządowanie boiska- bramki, siatki, słupki są elementami standardowymi rozprowadzonymi przez firmy dostarczające oprzyrządowanie sportowe. Szczegółowo przedstawiono na rys. B-1

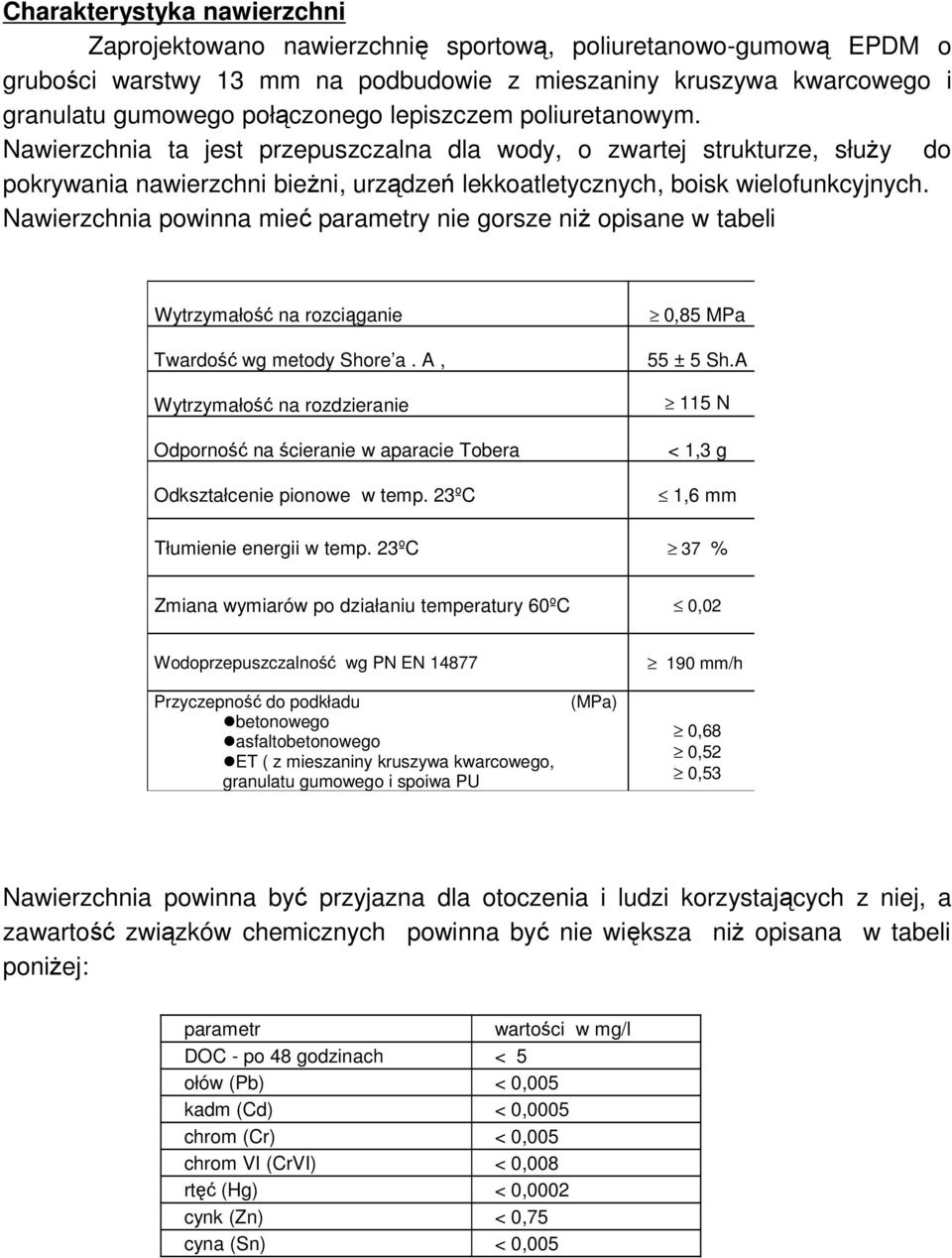

10 Charakterystyka nawierzchni Zaprojektowano nawierzchnię sportową, poliuretanowo-gumową EPDM o grubości warstwy 13 mm na podbudowie z mieszaniny kruszywa kwarcowego i granulatu gumowego połączonego lepiszczem poliuretanowym. Nawierzchnia ta jest przepuszczalna dla wody, o zwartej strukturze, słuŝy do pokrywania nawierzchni bieŝni, urządzeń lekkoatletycznych, boisk wielofunkcyjnych. Nawierzchnia powinna mieć parametry nie gorsze niŝ opisane w tabeli Wytrzymałość na rozciąganie Twardość wg metody Shore a. A, Wytrzymałość na rozdzieranie Odporność na ścieranie w aparacie Tobera Odkształcenie pionowe w temp. 23ºC 0,85 MPa 55 ± 5 Sh.A 115 N < 1,3 g 1,6 mm Tłumienie energii w temp. 23ºC 37 % Zmiana wymiarów po działaniu temperatury 60ºC 0,02 Wodoprzepuszczalność wg PN EN Przyczepność do podkładu betonowego asfaltobetonowego ET ( z mieszaniny kruszywa kwarcowego, granulatu gumowego i spoiwa PU (MPa) 190 mm/h 0,68 0,52 0,53 Nawierzchnia powinna być przyjazna dla otoczenia i ludzi korzystających z niej, a zawartość związków chemicznych powinna być nie większa niŝ opisana w tabeli poniŝej: parametr wartości w mg/l DOC - po 48 godzinach < 5 ołów (Pb) < 0,005 kadm (Cd) < 0,0005 chrom (Cr) < 0,005 chrom VI (CrVI) < 0,008 rtęć (Hg) < 0,0002 cynk (Zn) < 0,75 cyna (Sn) < 0,005

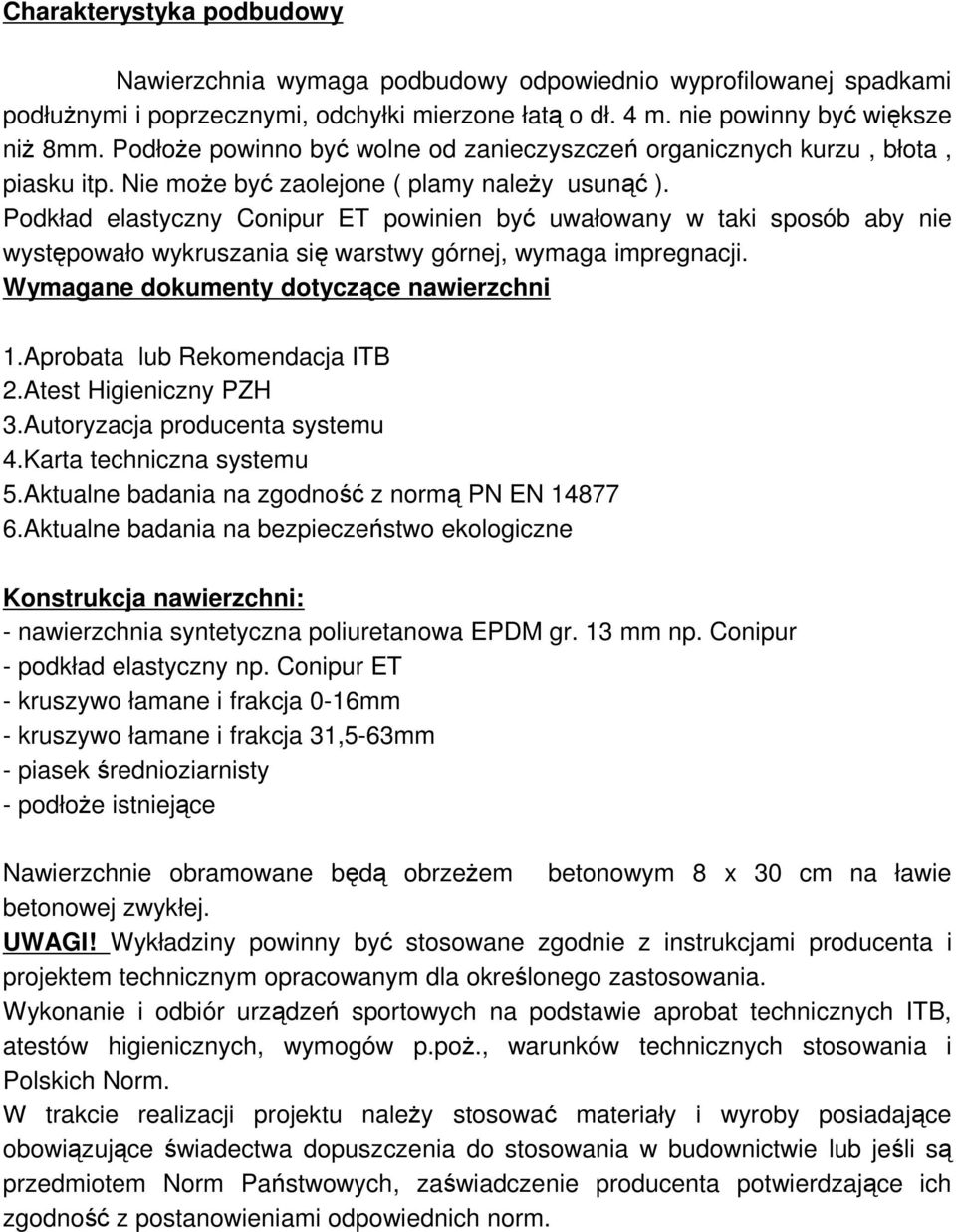

11 Charakterystyka podbudowy Nawierzchnia wymaga podbudowy odpowiednio wyprofilowanej spadkami podłuŝnymi i poprzecznymi, odchyłki mierzone łatą o dł. 4 m. nie powinny być większe niŝ 8mm. PodłoŜe powinno być wolne od zanieczyszczeń organicznych kurzu, błota, piasku itp. Nie moŝe być zaolejone ( plamy naleŝy usunąć ). Podkład elastyczny Conipur ET powinien być uwałowany w taki sposób aby nie występowało wykruszania się warstwy górnej, wymaga impregnacji. Wymagane dokumenty dotyczące nawierzchni 1.Aprobata lub Rekomendacja ITB 2.Atest Higieniczny PZH 3.Autoryzacja producenta systemu 4.Karta techniczna systemu 5.Aktualne badania na zgodność z normą PN EN Aktualne badania na bezpieczeństwo ekologiczne Konstrukcja nawierzchni: - nawierzchnia syntetyczna poliuretanowa EPDM gr. 13 mm np. Conipur - podkład elastyczny np. Conipur ET - kruszywo łamane i frakcja 0-16mm - kruszywo łamane i frakcja 31,5-63mm - piasek średnioziarnisty - podłoŝe istniejące Nawierzchnie obramowane będą obrzeŝem betonowym 8 x 30 cm na ławie betonowej zwykłej. UWAGI! Wykładziny powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. Wykonanie i odbiór urządzeń sportowych na podstawie aprobat technicznych ITB, atestów higienicznych, wymogów p.poŝ., warunków technicznych stosowania i Polskich Norm. W trakcie realizacji projektu naleŝy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm.

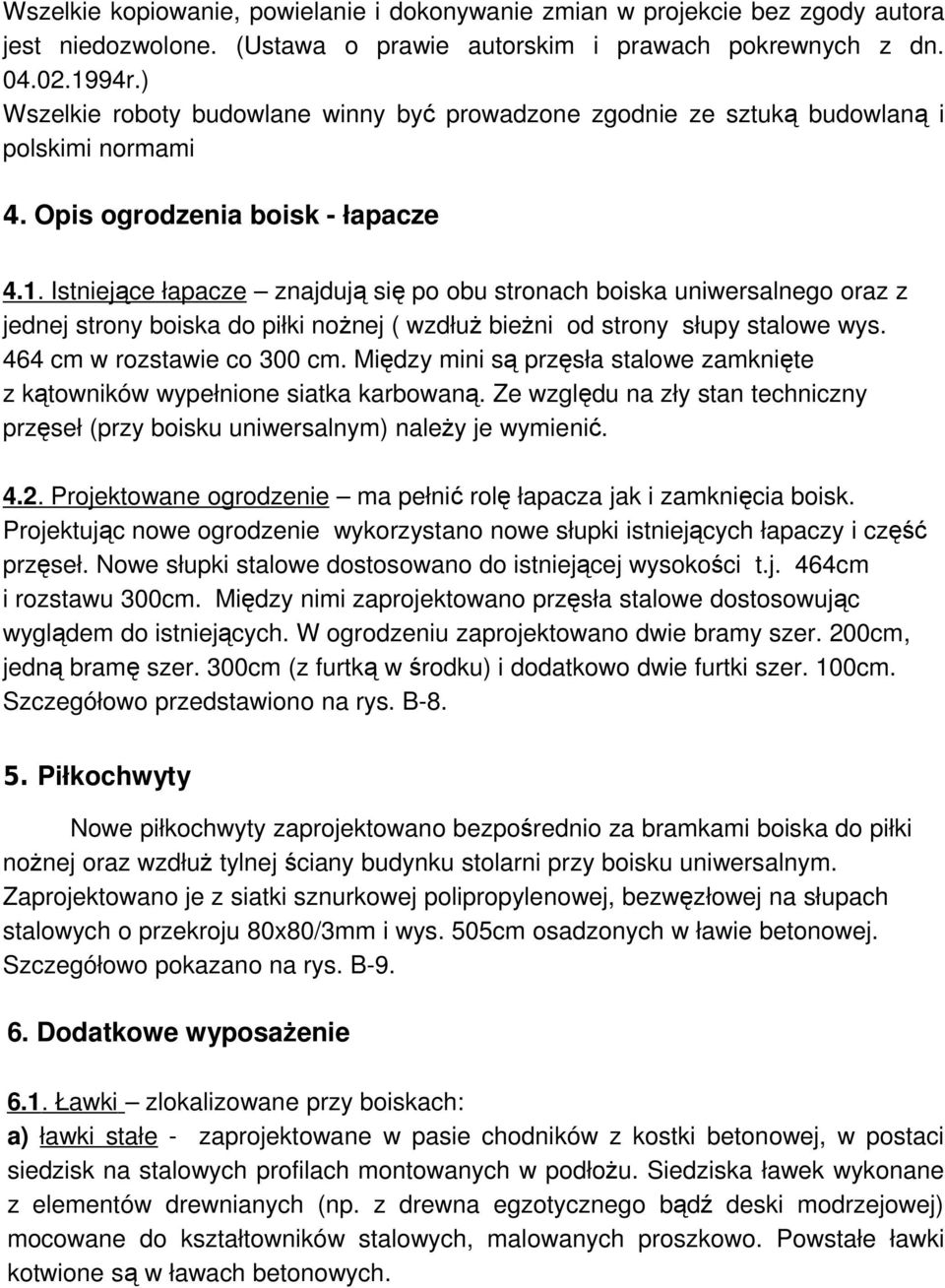

12 Wszelkie kopiowanie, powielanie i dokonywanie zmian w projekcie bez zgody autora jest niedozwolone. (Ustawa o prawie autorskim i prawach pokrewnych z dn r.) Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami 4. Opis ogrodzenia boisk - łapacze 4.1. Istniejące łapacze znajdują się po obu stronach boiska uniwersalnego oraz z jednej strony boiska do piłki noŝnej ( wzdłuŝ bieŝni od strony słupy stalowe wys. 464 cm w rozstawie co 300 cm. Między mini są przęsła stalowe zamknięte z kątowników wypełnione siatka karbowaną. Ze względu na zły stan techniczny przęseł (przy boisku uniwersalnym) naleŝy je wymienić Projektowane ogrodzenie ma pełnić rolę łapacza jak i zamknięcia boisk. Projektując nowe ogrodzenie wykorzystano nowe słupki istniejących łapaczy i część przęseł. Nowe słupki stalowe dostosowano do istniejącej wysokości t.j. 464cm i rozstawu 300cm. Między nimi zaprojektowano przęsła stalowe dostosowując wyglądem do istniejących. W ogrodzeniu zaprojektowano dwie bramy szer. 200cm, jedną bramę szer. 300cm (z furtką w środku) i dodatkowo dwie furtki szer. 100cm. Szczegółowo przedstawiono na rys. B Piłkochwyty Nowe piłkochwyty zaprojektowano bezpośrednio za bramkami boiska do piłki noŝnej oraz wzdłuŝ tylnej ściany budynku stolarni przy boisku uniwersalnym. Zaprojektowano je z siatki sznurkowej polipropylenowej, bezwęzłowej na słupach stalowych o przekroju 80x80/3mm i wys. 505cm osadzonych w ławie betonowej. Szczegółowo pokazano na rys. B Dodatkowe wyposaŝenie 6.1. Ławki zlokalizowane przy boiskach: a) ławki stałe - zaprojektowane w pasie chodników z kostki betonowej, w postaci siedzisk na stalowych profilach montowanych w podłoŝu. Siedziska ławek wykonane z elementów drewnianych (np. z drewna egzotycznego bądź deski modrzejowej) mocowane do kształtowników stalowych, malowanych proszkowo. Powstałe ławki kotwione są w ławach betonowych.

13 Ławki o wymiarach 35x150cm (moduł powtarzalny), w ilości 66 sztuk. Szczegółowo przedstawiono na rysunku nr B-6. b) ławki przenośne - zlokalizowano przy boiskach. Są to ławki bez oparć o wym. 40x180cm (pojedyncze) 3 szt. Siedziska wykonane z listew drewnianych ( 4 sztuki) na konstrukcji metalowej. Ławki wykonane według projektu producenta Boksy dla zawodników Przy boiskach zaprojektowano 8 boksów 10-osobowych o konstrukcji stalowej pokrytych poliwęglanem bezbarwnym z ławką z listew drewnianych. Długość wiaty 500cm a wysokość 205cm ( kształt S3). Wykonane wg projektu producenta Kosze na śmieci przy boiskach - zaprojektowano kosze uliczne na nóŝce okrągłe z daszkiem i wkładem montowane do podłoŝa (retro z daszkiem), w ilości 7 sztuk. 7. Komunikacja przy boiskach Zaprojektowano chodniki umoŝliwiające poruszanie się między boiskami z kostki betonowej w kolorze czerwonym o układzie warstw: - kostka betonowa (holland) 20x10x6cm - podsypka cem.-piaskowa gr. 4 cm - podkład z chudego betonu B-7,5 gr. 6 cm - podsypka z ubitego piasku gr. 15 cm Szczegółowo przedstawiono na rys. B-2 Opracował:
