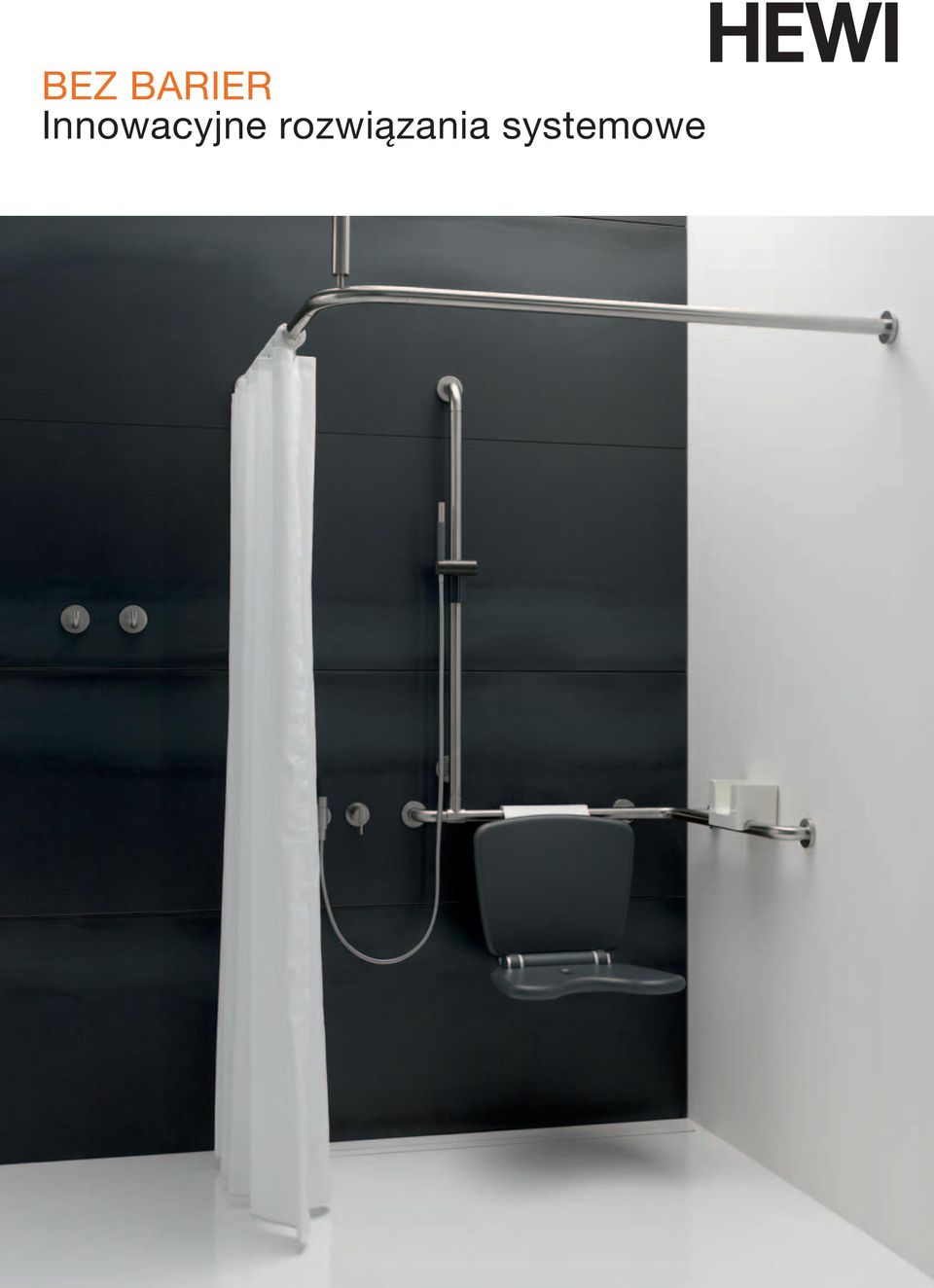

1 BEZ BARIER Innowacyjne rozwiązania systemowe

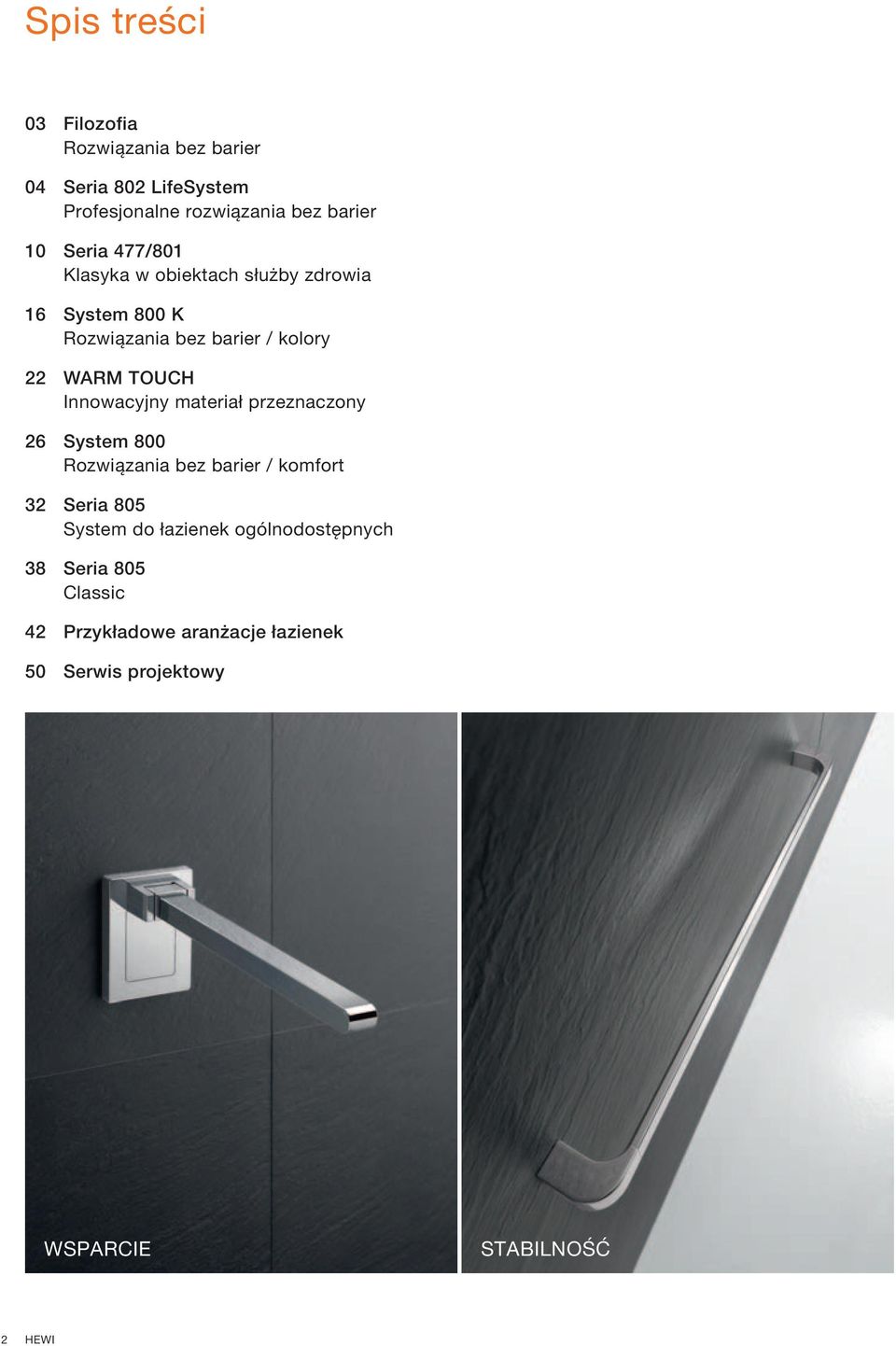

2 Spis treści 03 Filozofia Rozwiązania bez barier 04 Seria 802 LifeSystem Profesjonalne rozwiązania bez barier 10 Seria 477/801 Klasyka w obiektach służby zdrowia 16 System 800 K Rozwiązania bez barier / kolory 22 WARM TOUCH Innowacyjny materiał przeznaczony 26 System 800 Rozwiązania bez barier / komfort 32 Seria 805 System do łazienek ogólnodostępnych 38 Seria 805 Classic 42 Przykładowe aranżacje łazienek 50 Serwis projektowy WSPARCIE STABILNOŚĆ 2 HEWI

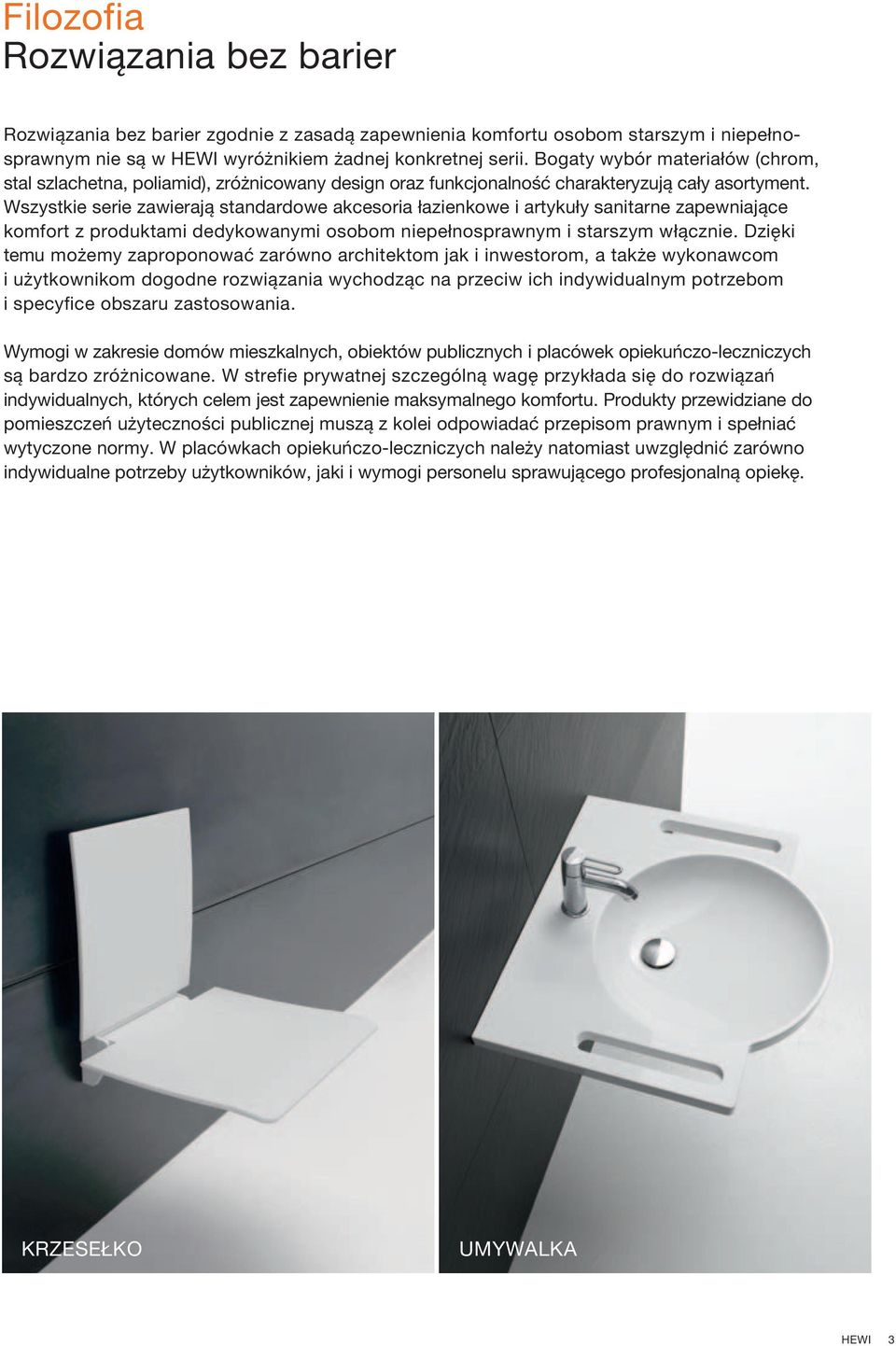

3 Filozofia Rozwiązania bez barier Rozwiązania bez barier zgodnie z zasadą zapewnienia komfortu osobom starszym i niepełnosprawnym nie są w HEWI wyróżnikiem żadnej konkretnej serii. Bogaty wybór materiałów (chrom, stal szlachetna, poliamid), zróżnicowany design oraz funkcjonalność charakteryzują cały asortyment. Wszystkie serie zawierają standardowe akcesoria łazienkowe i artykuły sanitarne zapewniające komfort z produktami dedykowanymi osobom niepełnosprawnym i starszym włącznie. Dzięki temu możemy zaproponować zarówno architektom jak i inwestorom, a także wykonawcom i użytkownikom dogodne rozwiązania wychodząc na przeciw ich indywidualnym potrzebom i specyfice obszaru zastosowania. Wymogi w zakresie domów mieszkalnych, obiektów publicznych i placówek opiekuńczo-leczniczych są bardzo zróżnicowane. W strefie prywatnej szczególną wagę przykłada się do rozwiązań indywidualnych, których celem jest zapewnienie maksymalnego komfortu. Produkty przewidziane do pomieszczeń użyteczności publicznej muszą z kolei odpowiadać przepisom prawnym i spełniać wytyczone normy. W placówkach opiekuńczo-leczniczych należy natomiast uwzględnić zarówno indywidualne potrzeby użytkowników, jaki i wymogi personelu sprawującego profesjonalną opiekę. KRZESEŁKO UMYWALKA HEWI 3

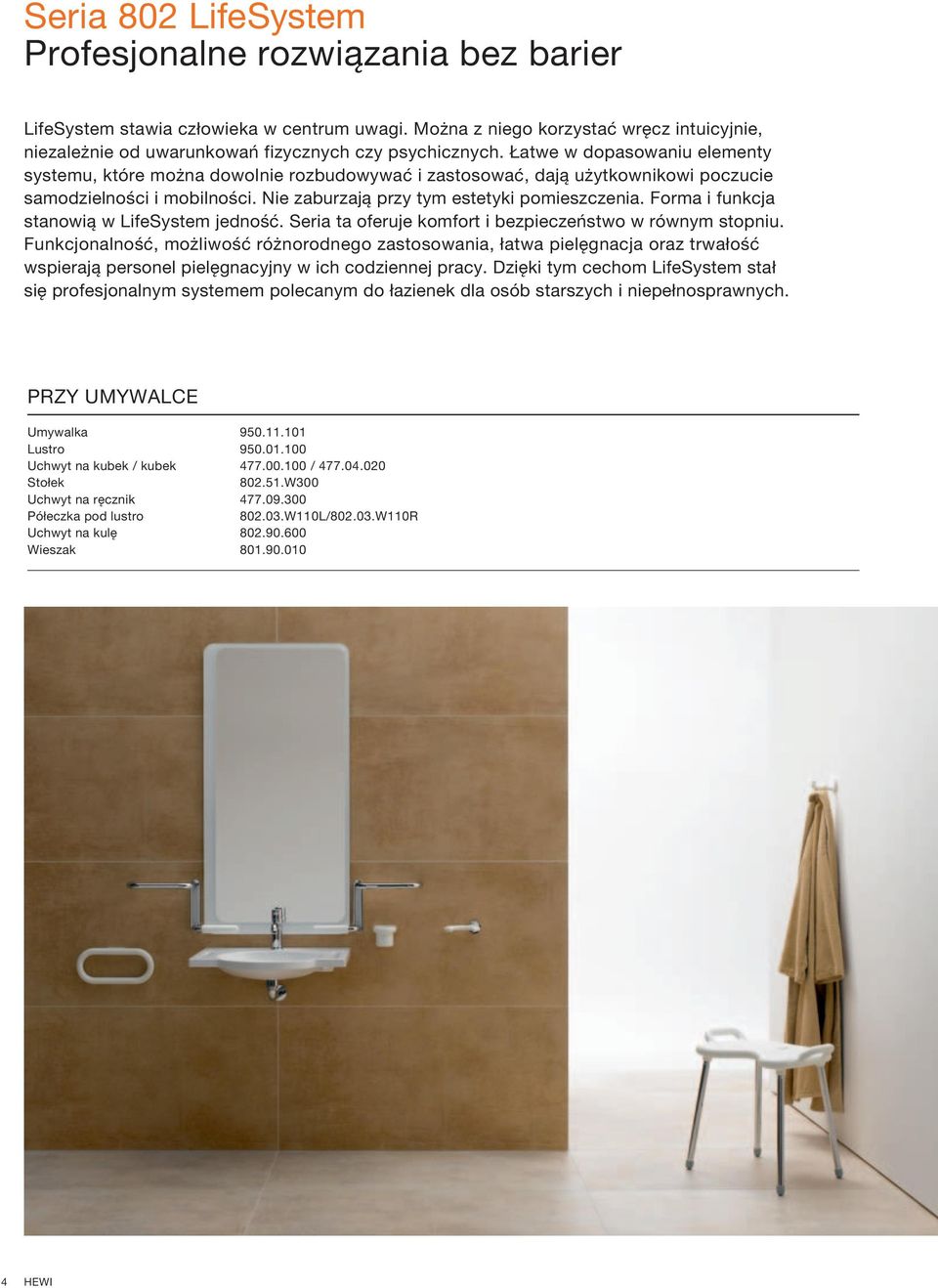

4 Seria 802 LifeSystem Profesjonalne rozwiązania bez barier LifeSystem stawia człowieka w centrum uwagi. Można z niego korzystać wręcz intuicyjnie, niezależnie od uwarunkowań fizycznych czy psychicznych. Łatwe w dopasowaniu elementy systemu, które można dowolnie rozbudowywać i zastosować, dają użytkownikowi poczucie samodzielności i mobilności. Nie zaburzają przy tym estetyki pomieszczenia. Forma i funkcja stanowią w LifeSystem jedność. Seria ta oferuje komfort i bezpieczeństwo w równym stopniu. Funkcjonalność, możliwość różnorodnego zastosowania, łatwa pielęgnacja oraz trwałość wspierają personel pielęgnacyjny w ich codziennej pracy. Dzięki tym cechom LifeSystem stał się profesjonalnym systemem polecanym do łazienek dla osób starszych i niepełnosprawnych. PRZY UMYWALCE Umywalka Lustro Uchwyt na kubek / kubek / Stołek W300 Uchwyt na ręcznik Półeczka pod lustro W110L/ W110R Uchwyt na kulę Wieszak HEWI

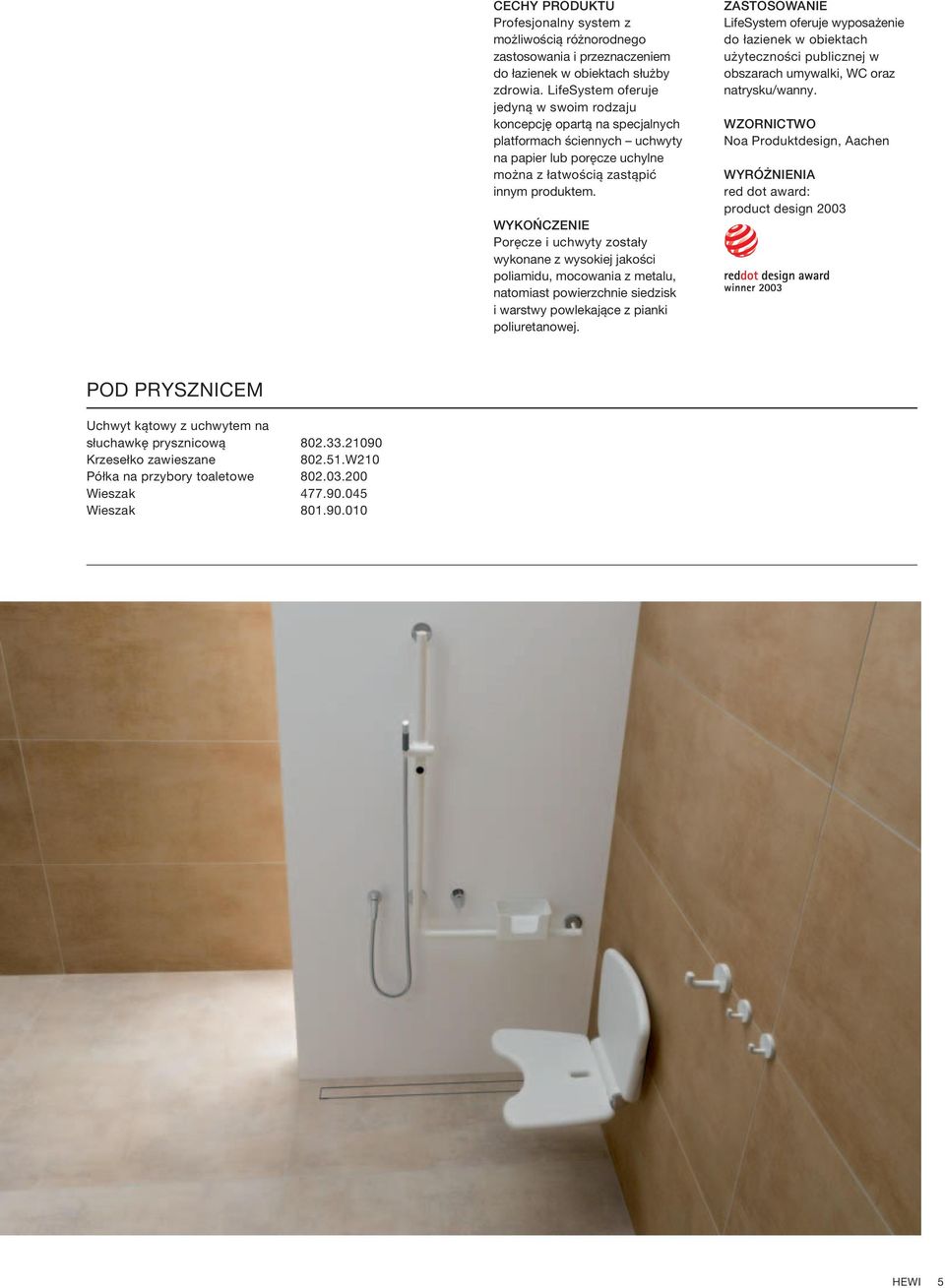

5 CECHY PRODUKTU Profesjonalny system z możliwością różnorodnego zastosowania i przeznaczeniem do łazienek w obiektach służby zdrowia. LifeSystem oferuje jedyną w swoim rodzaju koncepcję opartą na specjalnych platformach ściennych uchwyty na papier lub poręcze uchylne można z łatwością zastąpić innym produktem. WYKOŃCZENIE Poręcze i uchwyty zostały wykonane z wysokiej jakości poliamidu, mocowania z metalu, natomiast powierzchnie siedzisk i warstwy powlekające z pianki poliuretanowej. ZASTOSOWANIE LifeSystem oferuje wyposażenie do łazienek w obiektach użyteczności publicznej w obszarach umywalki, WC oraz natrysku/wanny. WZORNICTWO Noa Produktdesign, Aachen WYRÓŻNIENIA red dot award: product design 2003 POD PRYSZNICEM Uchwyt kątowy z uchwytem na słuchawkę prysznicową Krzesełko zawieszane W210 Półka na przybory toaletowe Wieszak Wieszak HEWI 5

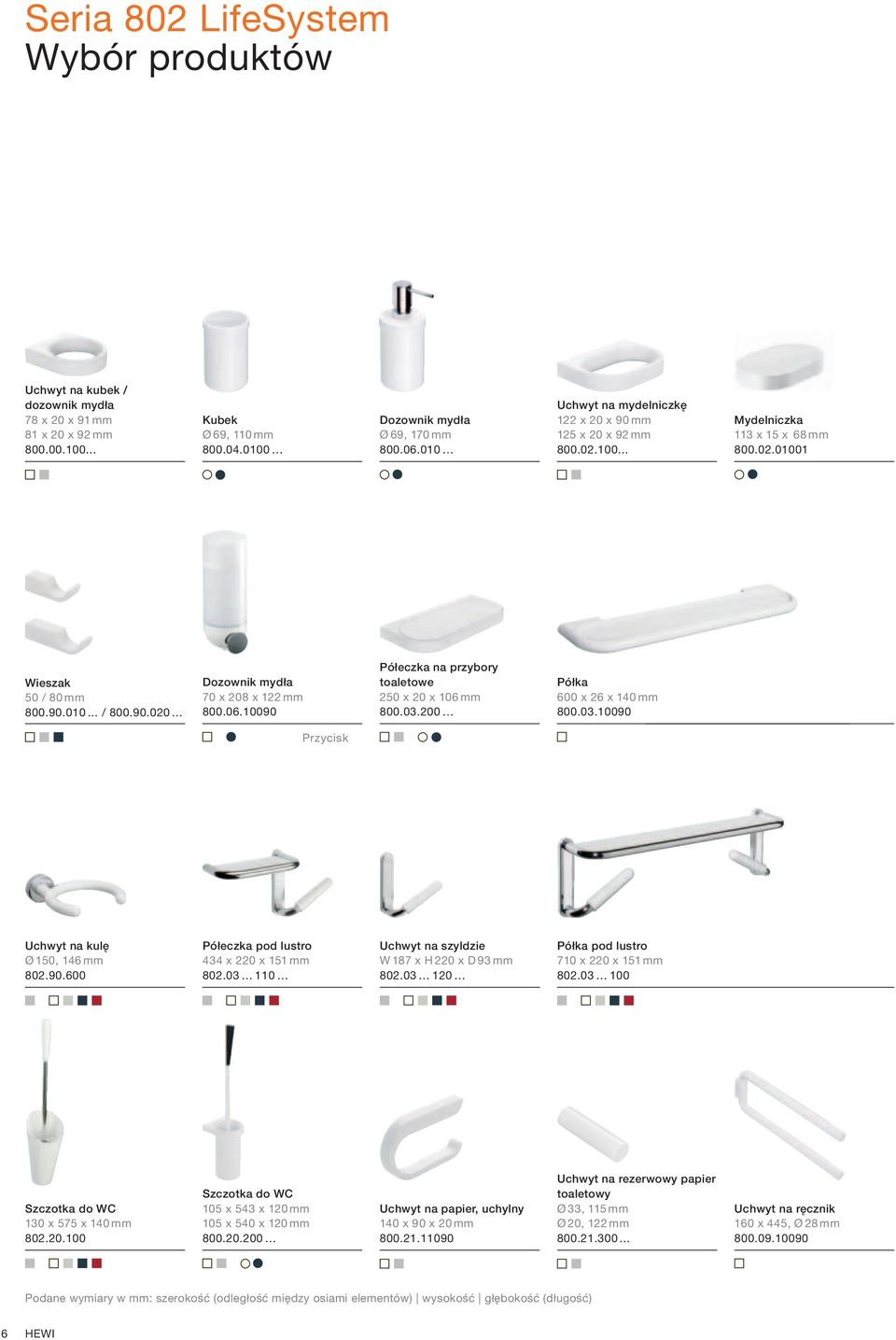

6 Seria 802 LifeSystem Wybór produktów Uchwyt na kubek / dozownik mydła 78 x 20 x 91 mm 81 x 20 x 92 mm Kubek Ø 69, 110 mm Dozownik mydła Ø 69, 170 mm Uchwyt na mydelniczkę 122 x 20 x 90 mm 125 x 20 x 92 mm Mydelniczka 113 x 15 x 68 mm Wieszak 50 / 80 mm / Dozownik mydła 70 x 208 x 122 mm Półeczka na przybory toaletowe 250 x 20 x 106 mm Półka 600 x 26 x 140 mm Przycisk Uchwyt na kulę Ø 150, 146 mm Półeczka pod lustro 434 x 220 x 151 mm Uchwyt na szyldzie W 187 x H 220 x D 93 mm Półka pod lustro 710 x 220 x 151 mm Szczotka do WC 130 x 575 x 140 mm Szczotka do WC 105 x 543 x 120 mm 105 x 540 x 120 mm Uchwyt na papier, uchylny 140 x 90 x 20 mm Uchwyt na rezerwowy papier toaletowy Ø 33, 115 mm Ø 20, 122 mm Uchwyt na ręcznik 160 x 445, Ø 28 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 6 HEWI

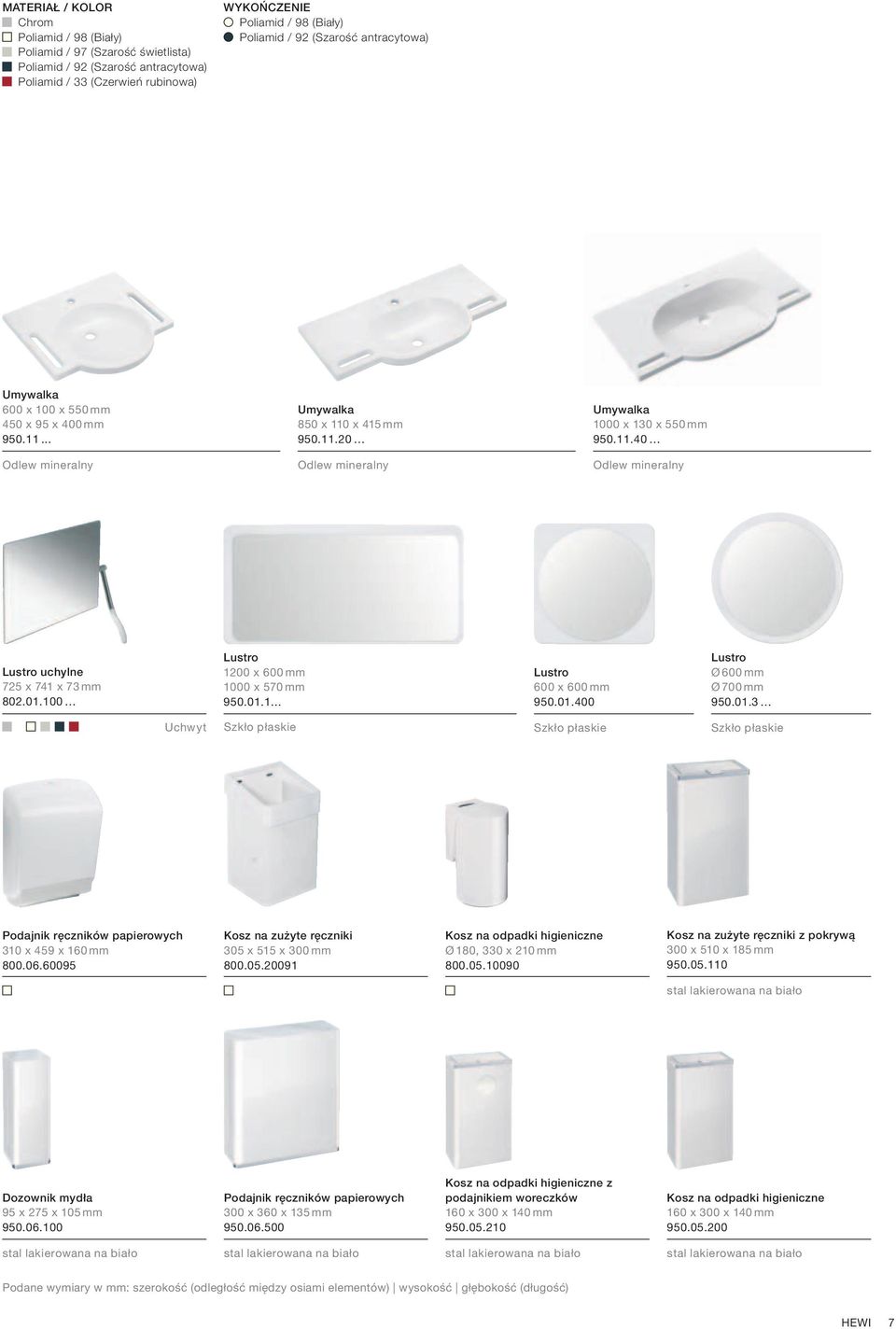

7 MATERIAŁ / KOLOR Chrom Poliamid / 98 (Biały) Poliamid / 97 (Szarość świetlista) Poliamid / 92 (Szarość antracytowa) Poliamid / 33 (Czerwień rubinowa) WYKOŃCZENIE Poliamid / 98 (Biały) Poliamid / 92 (Szarość antracytowa) Umywalka 600 x 100 x 550 mm 450 x 95 x 400 mm Umywalka 850 x 110 x 415 mm Umywalka 1000 x 130 x 550 mm Odlew mineralny Odlew mineralny Odlew mineralny Lustro uchylne 725 x 741 x 73 mm Lustro 1200 x 600 mm 1000 x 570 mm Lustro 600 x 600 mm Lustro Ø 600 mm Ø 700 mm Uchwyt Szkło płaskie Szkło płaskie Szkło płaskie Podajnik ręczników papierowych 310 x 459 x 160 mm Kosz na zużyte ręczniki 305 x 515 x 300 mm Kosz na odpadki higieniczne Ø 180, 330 x 210 mm Kosz na zużyte ręczniki z pokrywą 300 x 510 x 185 mm stal lakierowana na biało Dozownik mydła 95 x 275 x 105 mm Podajnik ręczników papierowych 300 x 360 x 135 mm Kosz na odpadki higieniczne z podajnikiem woreczków 160 x 300 x 140 mm Kosz na odpadki higieniczne 160 x 300 x 140 mm stal lakierowana na biało stal lakierowana na biało stal lakierowana na biało stal lakierowana na biało Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 7

8 Seria 802 LifeSystem Wybór produktów Uchwyt poziomy 300 / 400 / 600 / 900 mm Uchwyt poziomy Uchwyt kątowy 656 x H 232, kąt Uchwyt kątowy 600 x 300 mm Rozety Rozety Rozety Rozety Drążek z uchwytem na słuchawkę prysznicową 600 / 900 / 1100 mm Uchwyt kątowy z uchwytem na słuchawkę prysznicową 1100 x 600 mm / 900 x 400 mm Poręcz wannowa z uchwytem na słuchawkę pysznicową 1100 x 762 x 762 mm Poręcz wannowa z uchwytem na słuchawkę pysznicową 1100 x 762 x 762 mm Rozety Rozety Rozety Rozety Poręcz prysznicowo-wannowa 762 x 762 mm Drążek na zasłonę prysznicową 1000 mm Drążek na zasłonę prysznicową 988 / 1188 / 1488 / 1988 mm Rozety Kółka do zasłony prysznicowej Kółka do zasłony prysznicowej Osłona prysznicowa wolnostojąca 1080 x 950 mm Osłona prysznicowa 79 x 950 x 900 mm Półeczka na przybory toaletowe 200 x 110 x 107 mm Półeczka narożna 210 x 210 x 120 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 8 HEWI

9 MATERIAŁ / KOLOR Chrom Poliamid / 98 (Biały) Poliamid / 97 (Szarość świetlista) Poliamid / 92 (Szarość antracytowa) Poliamid / 33 (Czerwień rubinowa) ELEMENTY Z PIANKI POLIURETANOWEJ Poliamid / 98 (Biały) PUR / 97 (Szarość świetlista) PUR / 92 (Szarość antracytowa) PUR / 33 (Czerwień rubinowa) WYKOŃCZENIE Poliamid / 98 (Biały) Krzesełko Basic 444 x 317 x 455 mm Krzesełko Komfort 444 x 420 x 455 mm Krzesełko Premium 620 x 420 x 455 mm Stołek prysznicowy 533 x 531 x 400 mm Krzesełko zawieszane Komfort 444 x 498 x 567 mm Krzesełko zawieszane Premium 620 x 548 x 567 mm Uchwyt uchylny 650 / 700 / 750 / 800 / 850 / 900 mm Uchwyt na papier toaletowy 33 x 145 x 117 mm Przycisk spłukiwania wody 50 x 400 mm Oparcie mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 9

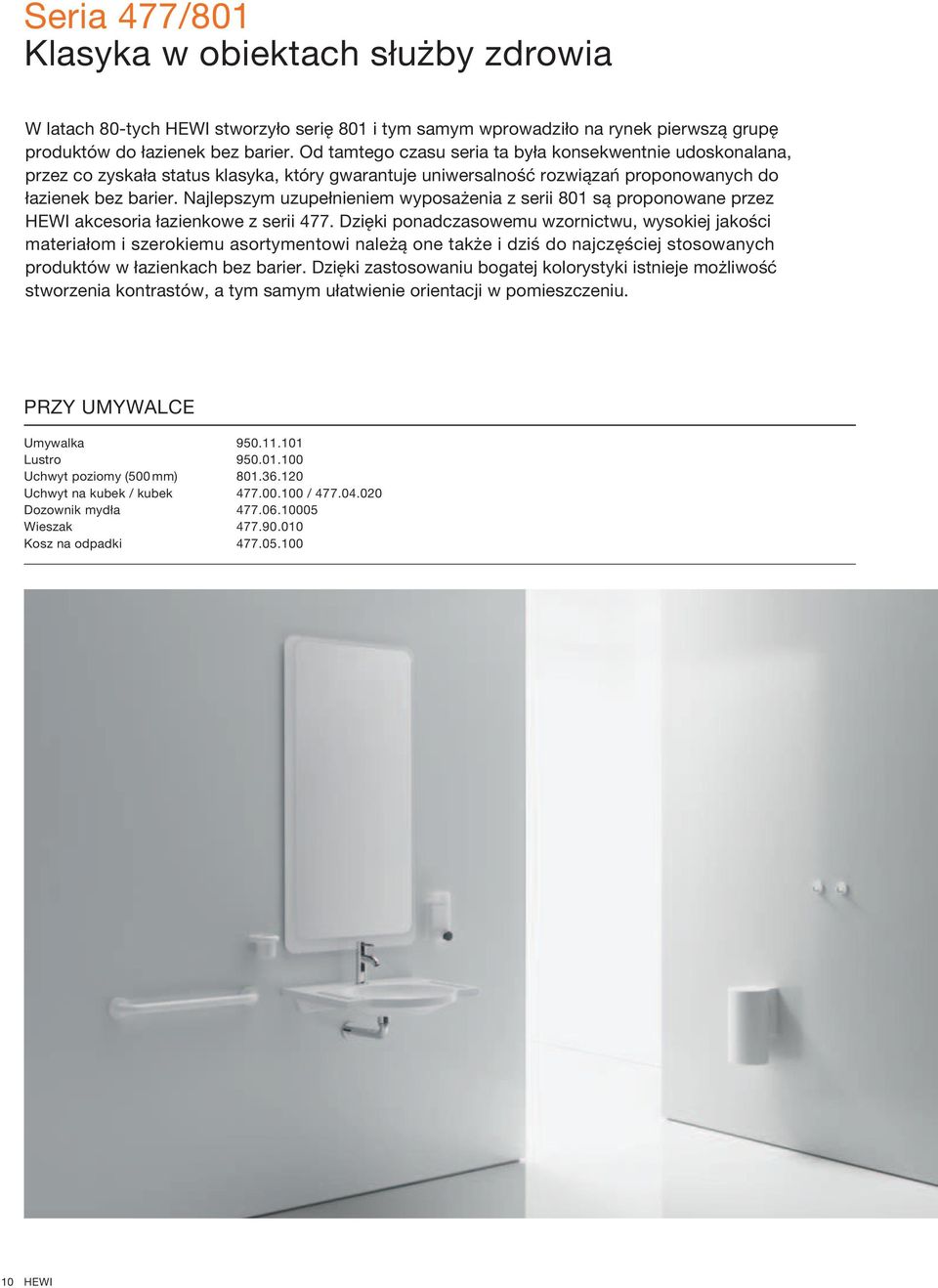

10 Seria 477/801 Klasyka w obiektach służby zdrowia W latach 80-tych HEWI stworzyło serię 801 i tym samym wprowadziło na rynek pierwszą grupę produktów do łazienek bez barier. Od tamtego czasu seria ta była konsekwentnie udoskonalana, przez co zyskała status klasyka, który gwarantuje uniwersalność rozwiązań proponowanych do łazienek bez barier. Najlepszym uzupełnieniem wyposażenia z serii 801 są proponowane przez HEWI akcesoria łazienkowe z serii 477. Dzięki ponadczasowemu wzornictwu, wysokiej jakości materiałom i szerokiemu asortymentowi należą one także i dziś do najczęściej stosowanych produktów w łazienkach bez barier. Dzięki zastosowaniu bogatej kolorystyki istnieje możliwość stworzenia kontrastów, a tym samym ułatwienie orientacji w pomieszczeniu. PRZY UMYWALCE Umywalka Lustro Uchwyt poziomy (500 mm) Uchwyt na kubek / kubek / Dozownik mydła Wieszak Kosz na odpadki HEWI

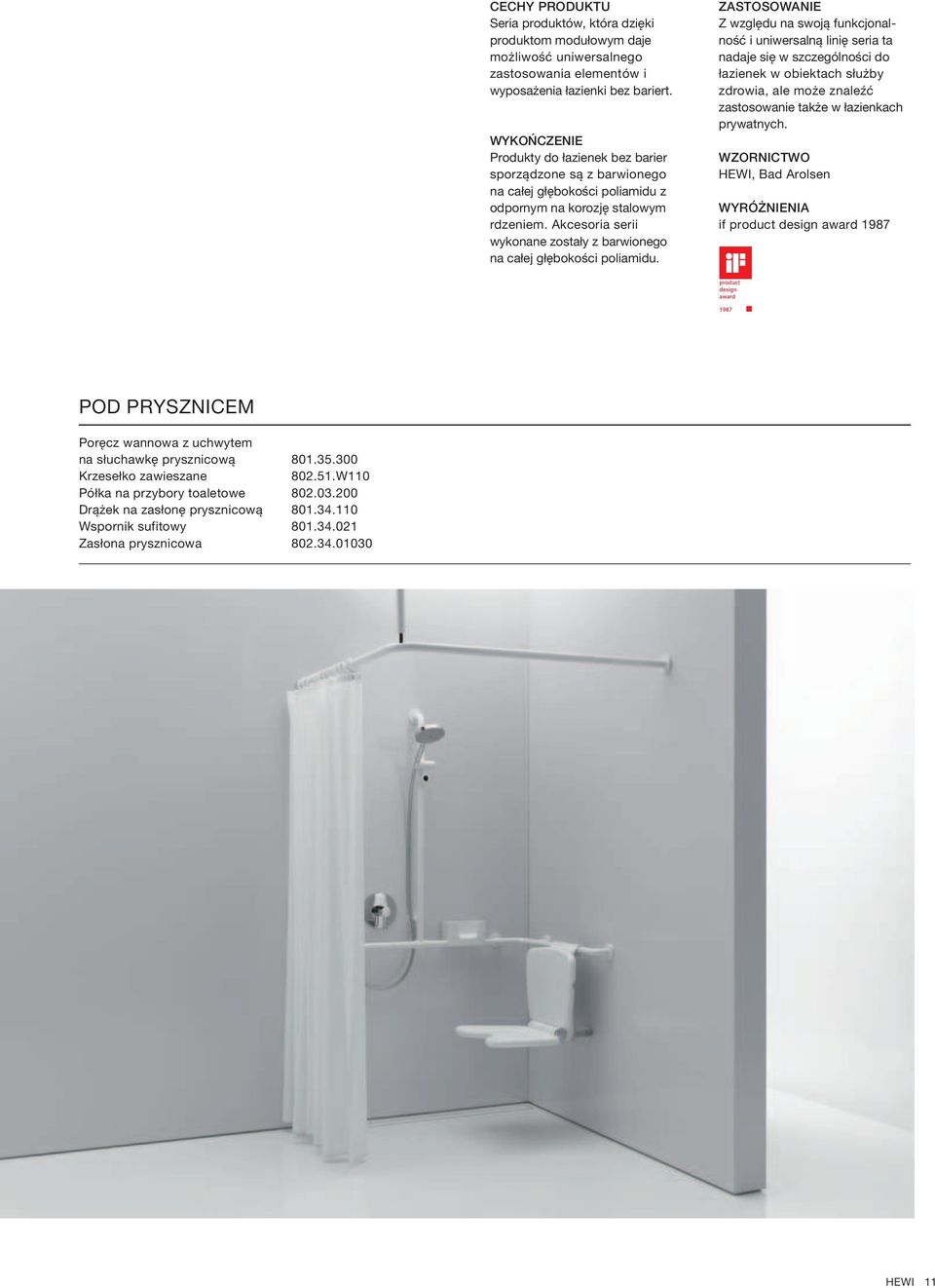

11 CECHY PRODUKTU Seria produktów, która dzięki produktom modułowym daje możliwość uniwersalnego zastosowania elementów i wyposażenia łazienki bez bariert. WYKOŃCZENIE Produkty do łazienek bez barier sporządzone są z barwionego na całej głębokości poliamidu z odpornym na korozję stalowym rdzeniem. Akcesoria serii wykonane zostały z barwionego na całej głębokości poliamidu. ZASTOSOWANIE Z względu na swoją funkcjonalność i uniwersalną linię seria ta nadaje się w szczególności do łazienek w obiektach służby zdrowia, ale może znaleźć zastosowanie także w łazienkach prywatnych. WZORNICTWO HEWI, Bad Arolsen WYRÓŻNIENIA if product design award 1987 POD PRYSZNICEM Poręcz wannowa z uchwytem na słuchawkę prysznicową Krzesełko zawieszane W110 Półka na przybory toaletowe Drążek na zasłonę prysznicową Wspornik sufitowy Zasłona prysznicowa HEWI 11

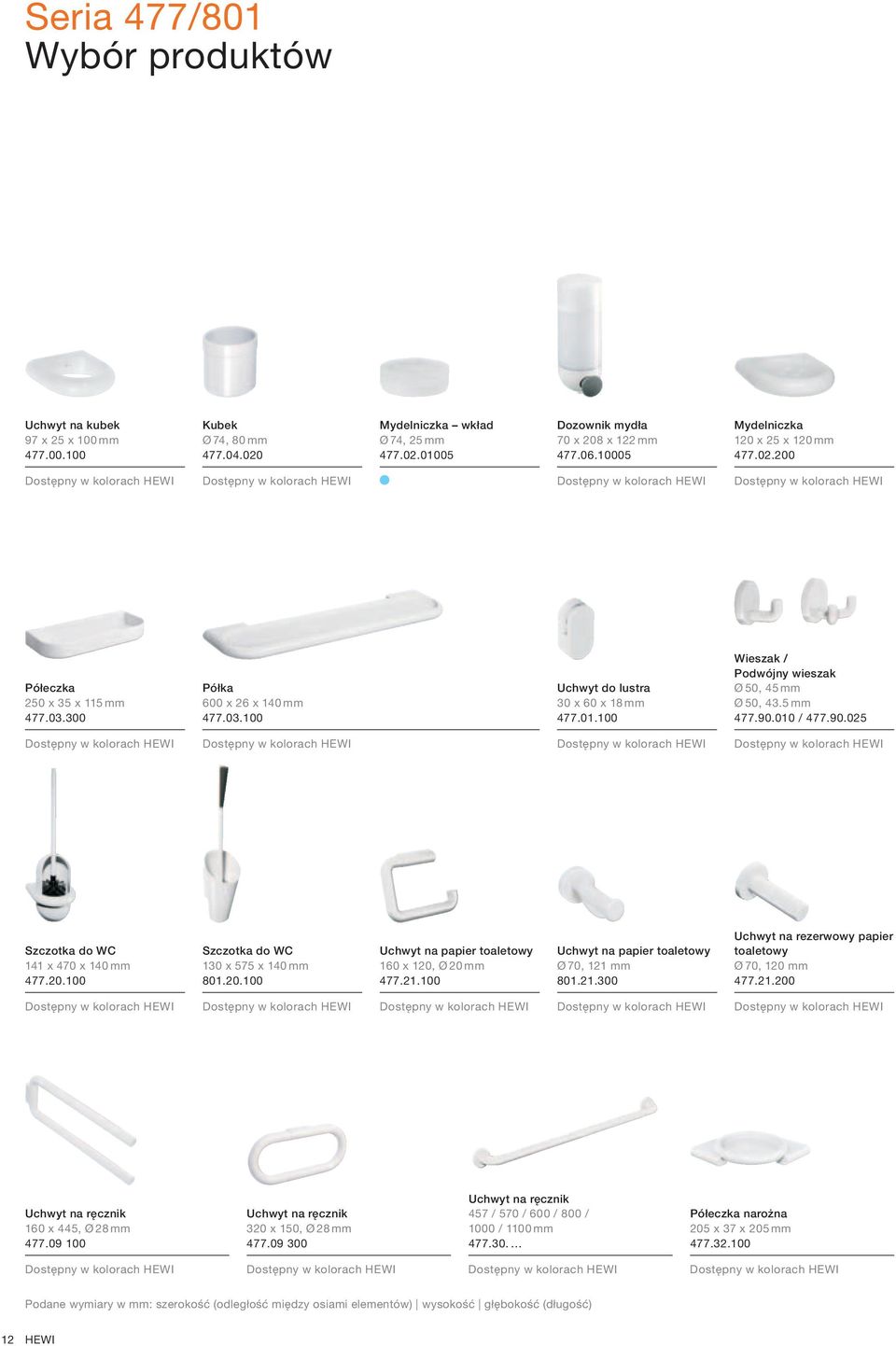

12 Seria 477/801 Wybór produktów Uchwyt na kubek 97 x 25 x 100 mm Kubek Ø 74, 80 mm Mydelniczka wkład Ø 74, 25 mm Dozownik mydła 70 x 208 x 122 mm Mydelniczka 120 x 25 x 120 mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Półeczka 250 x 35 x 115 mm Półka 600 x 26 x 140 mm Uchwyt do lustra 30 x 60 x 18 mm Wieszak / Podwójny wieszak Ø 50, 45 mm Ø 50, 43.5 mm / Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Szczotka do WC 141 x 470 x 140 mm Szczotka do WC 130 x 575 x 140 mm Uchwyt na papier toaletowy 160 x 120, Ø 20 mm Uchwyt na papier toaletowy Ø 70, 121 mm Uchwyt na rezerwowy papier toaletowy Ø 70, 120 mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Uchwyt na ręcznik 160 x 445, Ø 28 mm Uchwyt na ręcznik 320 x 150, Ø 28 mm Uchwyt na ręcznik 457 / 570 / 600 / 800 / 1000 / 1100 mm Półeczka narożna 205 x 37 x 205 mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 12 HEWI

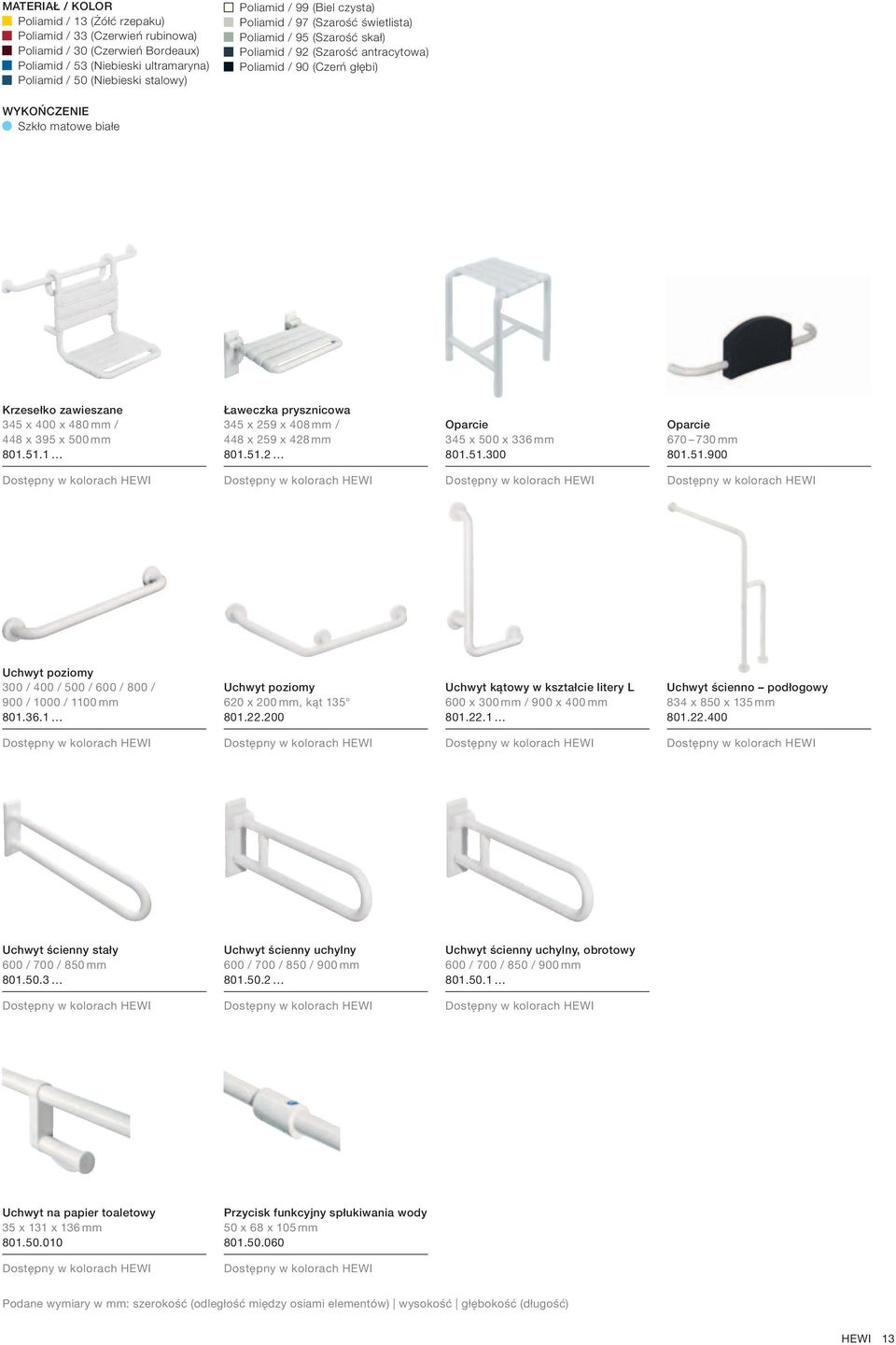

13 MATERIAŁ / KOLOR Poliamid / 13 (Żółć rzepaku) Poliamid / 33 (Czerwień rubinowa) Poliamid / 30 (Czerwień Bordeaux) Poliamid / 53 (Niebieski ultramaryna) Poliamid / 50 (Niebieski stalowy) Poliamid / 99 (Biel czysta) Poliamid / 97 (Szarość świetlista) Poliamid / 95 (Szarość skał) Poliamid / 92 (Szarość antracytowa) Poliamid / 90 (Czerń głębi) WYKOŃCZENIE Szkło matowe białe Krzesełko zawieszane 345 x 400 x 480 mm / 448 x 395 x 500 mm Ławeczka prysznicowa 345 x 259 x 408 mm / 448 x 259 x 428 mm Oparcie 345 x 500 x 336 mm Oparcie mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Uchwyt poziomy 300 / 400 / 500 / 600 / 800 / 900 / 1000 / 1100 mm Uchwyt poziomy 620 x 200 mm, kąt Uchwyt kątowy w kształcie litery L 600 x 300 mm / 900 x 400 mm Uchwyt ścienno podłogowy 834 x 850 x 135 mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Uchwyt ścienny stały 600 / 700 / 850 mm Uchwyt ścienny uchylny 600 / 700 / 850 / 900 mm Uchwyt ścienny uchylny, obrotowy 600 / 700 / 850 / 900 mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Uchwyt na papier toaletowy 35 x 131 x 136 mm Dostępny w kolorach HEWI Przycisk funkcyjny spłukiwania wody 50 x 68 x 105 mm Dostępny w kolorach HEWI Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 13

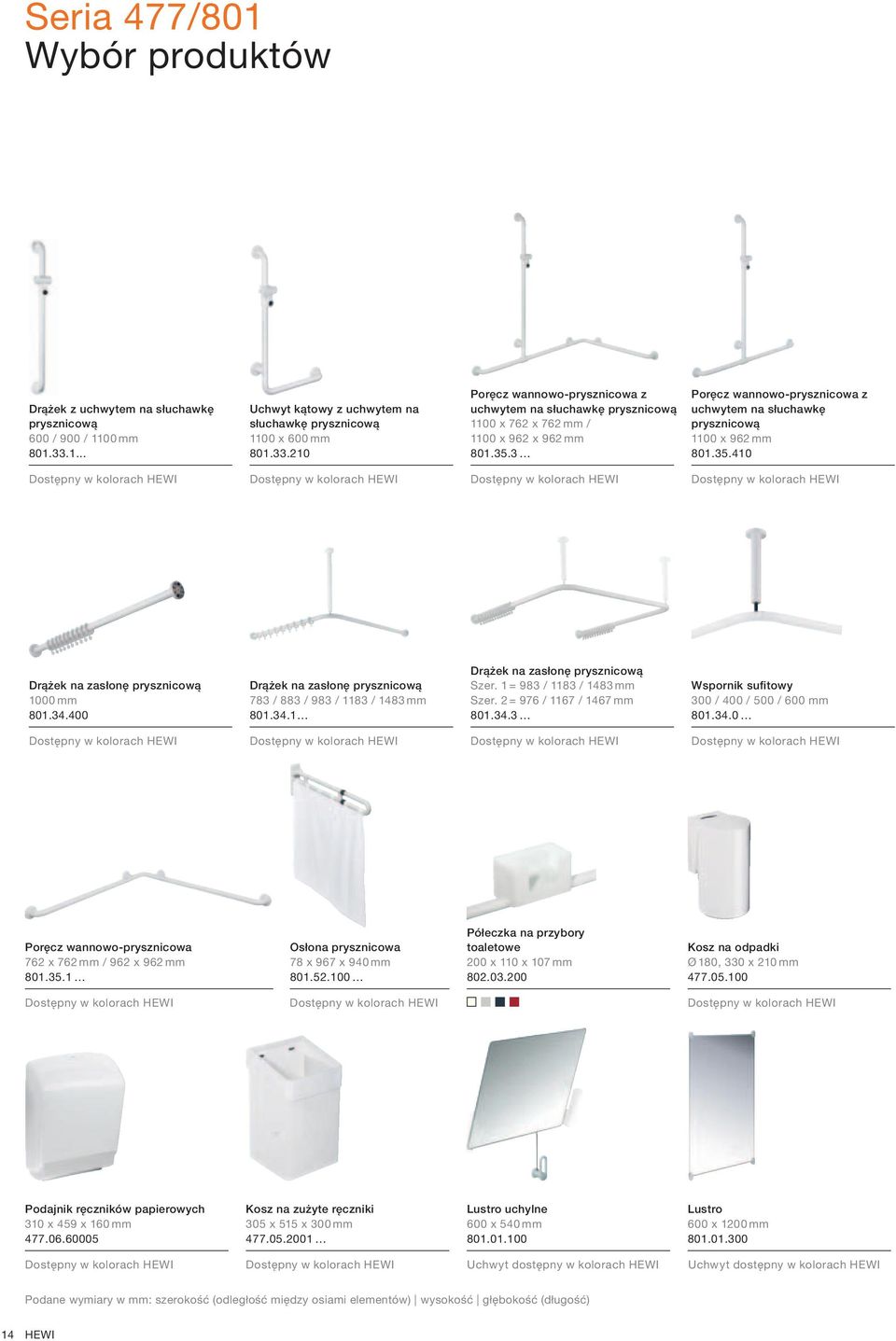

14 Seria 477/801 Wybór produktów Drążek z uchwytem na słuchawkę prysznicową 600 / 900 / 1100 mm Uchwyt kątowy z uchwytem na słuchawkę prysznicową 1100 x 600 mm Poręcz wannowo-prysznicowa z uchwytem na słuchawkę prysznicową 1100 x 762 x 762 mm / 1100 x 962 x 962 mm Poręcz wannowo-prysznicowa z uchwytem na słuchawkę prysznicową 1100 x 962 mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Drążek na zasłonę prysznicową 1000 mm Drążek na zasłonę prysznicową 783 / 883 / 983 / 1183 / 1483 mm Drążek na zasłonę prysznicową Szer. 1 = 983 / 1183 / 1483 mm Szer. 2 = 976 / 1167 / 1467 mm Wspornik sufitowy 300 / 400 / 500 / 600 mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Poręcz wannowo-prysznicowa 762 x 762 mm / 962 x 962 mm Osłona prysznicowa 78 x 967 x 940 mm Półeczka na przybory toaletowe 200 x 110 x 107 mm Kosz na odpadki Ø 180, 330 x 210 mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Dostępny w kolorach HEWI Podajnik ręczników papierowych 310 x 459 x 160 mm Kosz na zużyte ręczniki 305 x 515 x 300 mm Lustro uchylne 600 x 540 mm Lustro 600 x 1200 mm Dostępny w kolorach HEWI Dostępny w kolorach HEWI Uchwyt dostępny w kolorach HEWI Uchwyt dostępny w kolorach HEWI Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 14 HEWI

15 MATERIAŁ / KOLOR Poliamid / 13 (Żółć rzepaku) Poliamid / 33 (Czerwień rubinowa) Poliamid / 30 (Czerwień Bordeaux) Poliamid / 53 (Niebieski ultramaryna) Poliamid / 50 (Niebieski stalowy) SIEDZISKA PRYSZNICOWE / KOLOR Poliamid / 98 (Biały) Poliamid / 92 (Szarość antracytowa) Poliamid / 99 (Biel czysta) Poliamid / 97 (Szarość świetlista) Poliamid / 95 (Szarość skał) Poliamid / 92 (Szarość antracytowa) Poliamid / 90 (Czerń głębi) KONSOLA ŚCIENNA Biała Chromowa Umywalka W 600 x H 100 x D 550 mm W 450 x H 95 x D 400 mm / Odlew mineralny Umywalka W 850 x H 110 x D 415 mm W 1000 x H 130 x D 550 mm / Odlew mineralny Umywalka W 600 x H 100 x D 450 mm / W 600 x H 120 x D 500 mm / Odlew mineralny Lustro uchylne 580 x 680 x 115 mm Lustro 1200 x 600 mm 1000 x 570 mm Lustro 600 x 600 mm Lustro Ø 600 mm Ø 700 mm Szkło płaskie Szkło płaskie Szkło płaskie Ławeczka prysznicowa R x 110 x 407 mm Ławeczka prysznicowa x 110 x 373 mm Ławeczka prysznicowa x 110 x 463 mm Oparcie 350 x 395 x 45 mm Ławeczka prysznicowa x 449 x 469 mm Ławeczka prysznicowa x 503 x 560 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 15

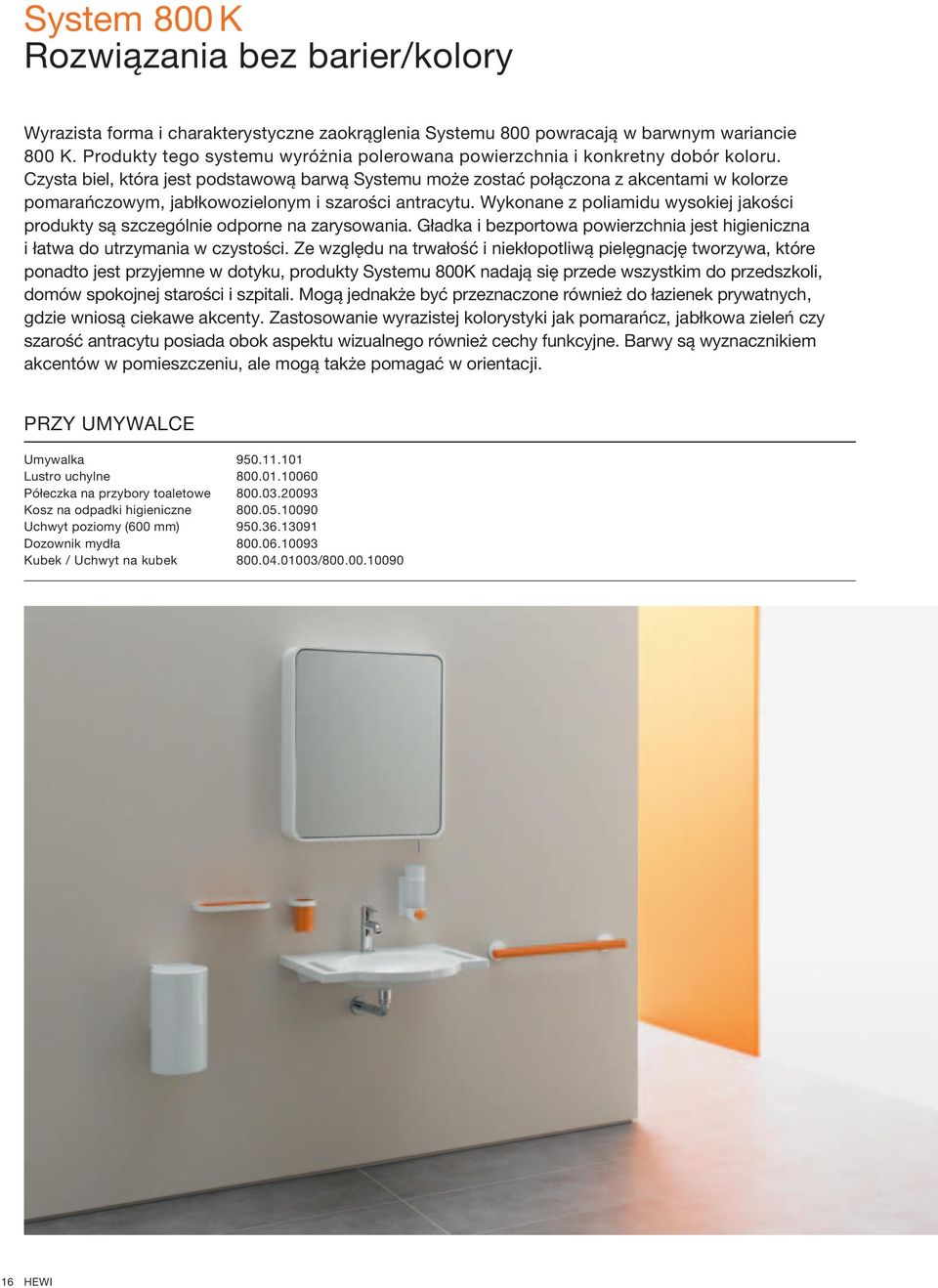

16 System 800 K Rozwiązania bez barier/kolory Wyrazista forma i charakterystyczne zaokrąglenia Systemu 800 powracają w barwnym wariancie 800 K. Produkty tego systemu wyróżnia polerowana powierzchnia i konkretny dobór koloru. Czysta biel, która jest podstawową barwą Systemu może zostać połączona z akcentami w kolorze pomarańczowym, jabłkowozielonym i szarości antracytu. Wykonane z poliamidu wysokiej jakości produkty są szczególnie odporne na zarysowania. Gładka i bezportowa powierzchnia jest higieniczna i łatwa do utrzymania w czystości. Ze względu na trwałość i niekłopotliwą pielęgnację tworzywa, które ponadto jest przyjemne w dotyku, produkty Systemu 800K nadają się przede wszystkim do przedszkoli, domów spokojnej starości i szpitali. Mogą jednakże być przeznaczone również do łazienek prywatnych, gdzie wniosą ciekawe akcenty. Zastosowanie wyrazistej kolorystyki jak pomarańcz, jabłkowa zieleń czy szarość antracytu posiada obok aspektu wizualnego również cechy funkcyjne. Barwy są wyznacznikiem akcentów w pomieszczeniu, ale mogą także pomagać w orientacji. PRZY UMYWALCE Umywalka Lustro uchylne Półeczka na przybory toaletowe Kosz na odpadki higieniczne Uchwyt poziomy (600 mm) Dozownik mydła Kubek / Uchwyt na kubek / HEWI

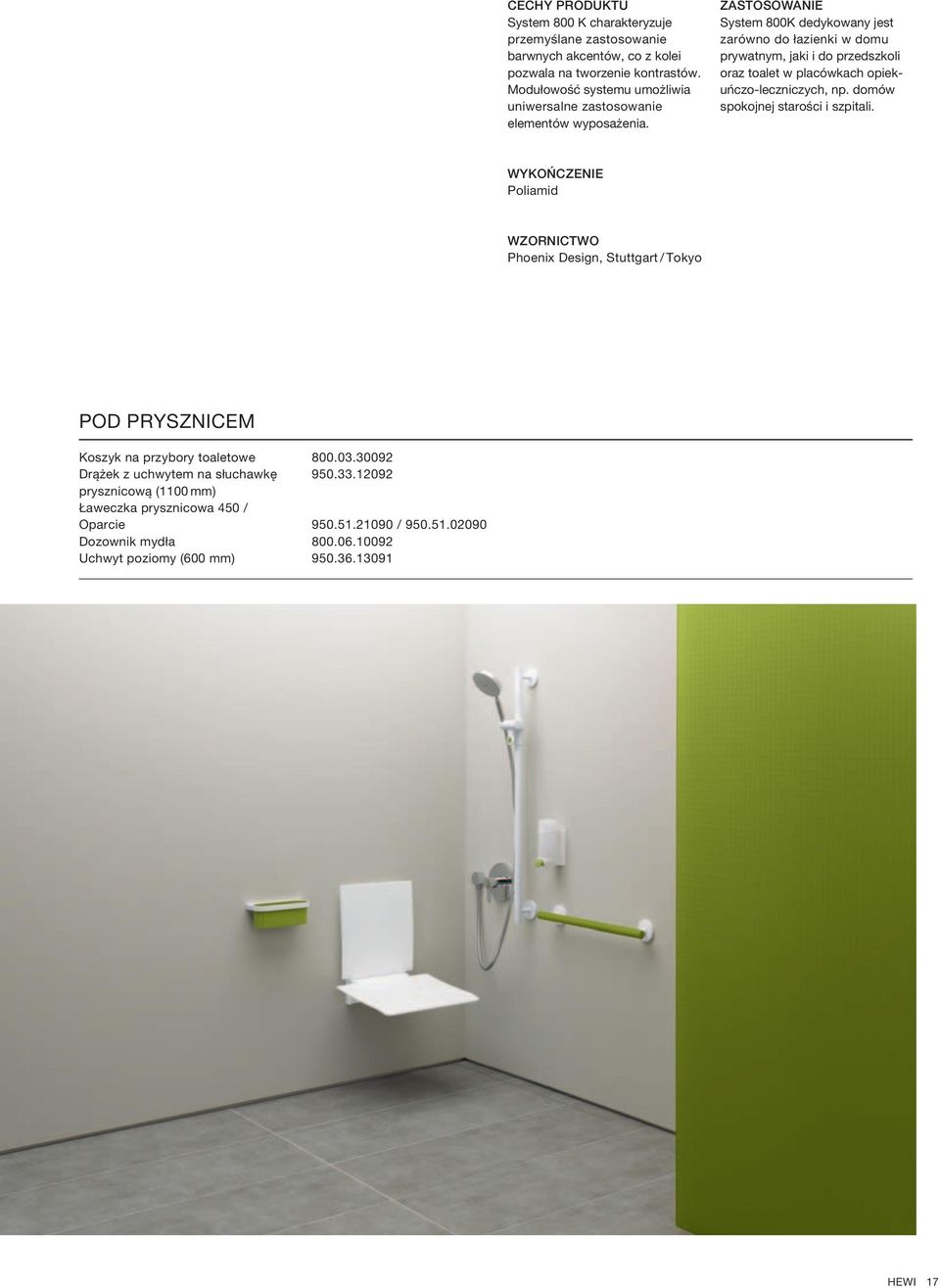

17 CECHY PRODUKTU System 800 K charakteryzuje przemyślane zastosowanie barwnych akcentów, co z kolei pozwala na tworzenie kontrastów. Modułowość systemu umożliwia uniwersalne zastosowanie elementów wyposażenia. ZASTOSOWANIE System 800K dedykowany jest zarówno do łazienki w domu prywatnym, jaki i do przedszkoli oraz toalet w placówkach opiekuńczo-leczniczych, np. domów spokojnej starości i szpitali. WYKOŃCZENIE Poliamid WZORNICTWO Phoenix Design, Stuttgart / Tokyo POD PRYSZNICEM Koszyk na przybory toaletowe Drążek z uchwytem na słuchawkę prysznicową (1100 mm) Ławeczka prysznicowa 450 / Oparcie / Dozownik mydła Uchwyt poziomy (600 mm) HEWI 17

18 System 800 K Wybór produktów Uchwyt na kubek / dozownik mydła 78 x 20 x 91 mm Kubek Ø 69, 110 mm Dozownik mydła Ø 69, 170 mm Uchwyt na mydelniczkę 122 x 20 x 90 mm Mydelniczka 113 x 15 x 68 mm Dozownik mydła 70 x 208 x 122 mm Półeczka 250 x 20 x 106 mm Półka 600 x 26 x 140 mm Uchwyt do lustra 30 x 60 x 18 mm Przycisk Wieszaki 50 / 80 mm / Szczotka do WC 105 x 543 x 120 mm Uchwyt na papier, uchylny 140 x 90 x 20 mm Uchwyt na rezerwowy papier Ø 33, 115 mm Wieszak na ręczniki 160 x 445, Ø 28 mm Podajnik chusteczek 250 x 80 x 130 mm Uchwyt na ręczniki 320 x 150, Ø 28 mm Uchwyt na ręczniki 250 mm Uchwyt na ręczniki 570 mm Koszyczek na przybory toaletowe 250 x 70 x 106 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 18 HEWI

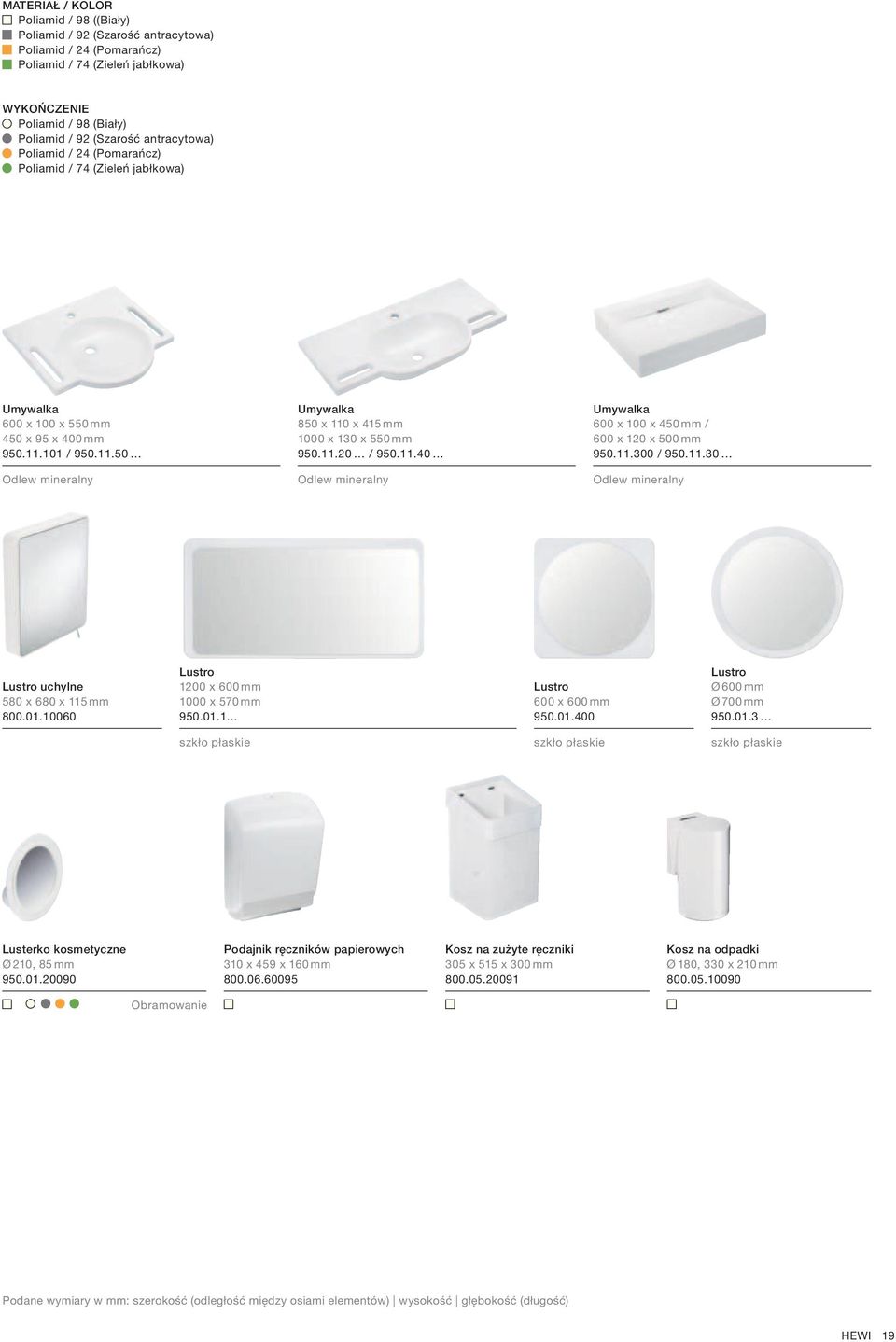

19 MATERIAŁ / KOLOR Poliamid / 98 ((Biały) Poliamid / 92 (Szarość antracytowa) Poliamid / 24 (Pomarańcz) Poliamid / 74 (Zieleń jabłkowa) WYKOŃCZENIE Poliamid / 98 (Biały) Poliamid / 92 (Szarość antracytowa) Poliamid / 24 (Pomarańcz) Poliamid / 74 (Zieleń jabłkowa) Umywalka 600 x 100 x 550 mm 450 x 95 x 400 mm / Umywalka 850 x 110 x 415 mm 1000 x 130 x 550 mm / Umywalka 600 x 100 x 450 mm / 600 x 120 x 500 mm / Odlew mineralny Odlew mineralny Odlew mineralny Lustro uchylne 580 x 680 x 115 mm Lustro 1200 x 600 mm 1000 x 570 mm Lustro 600 x 600 mm Lustro Ø 600 mm Ø 700 mm szkło płaskie szkło płaskie szkło płaskie Lusterko kosmetyczne Ø 210, 85 mm Podajnik ręczników papierowych 310 x 459 x 160 mm Kosz na zużyte ręczniki 305 x 515 x 300 mm Kosz na odpadki Ø 180, 330 x 210 mm Obramowanie Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 19

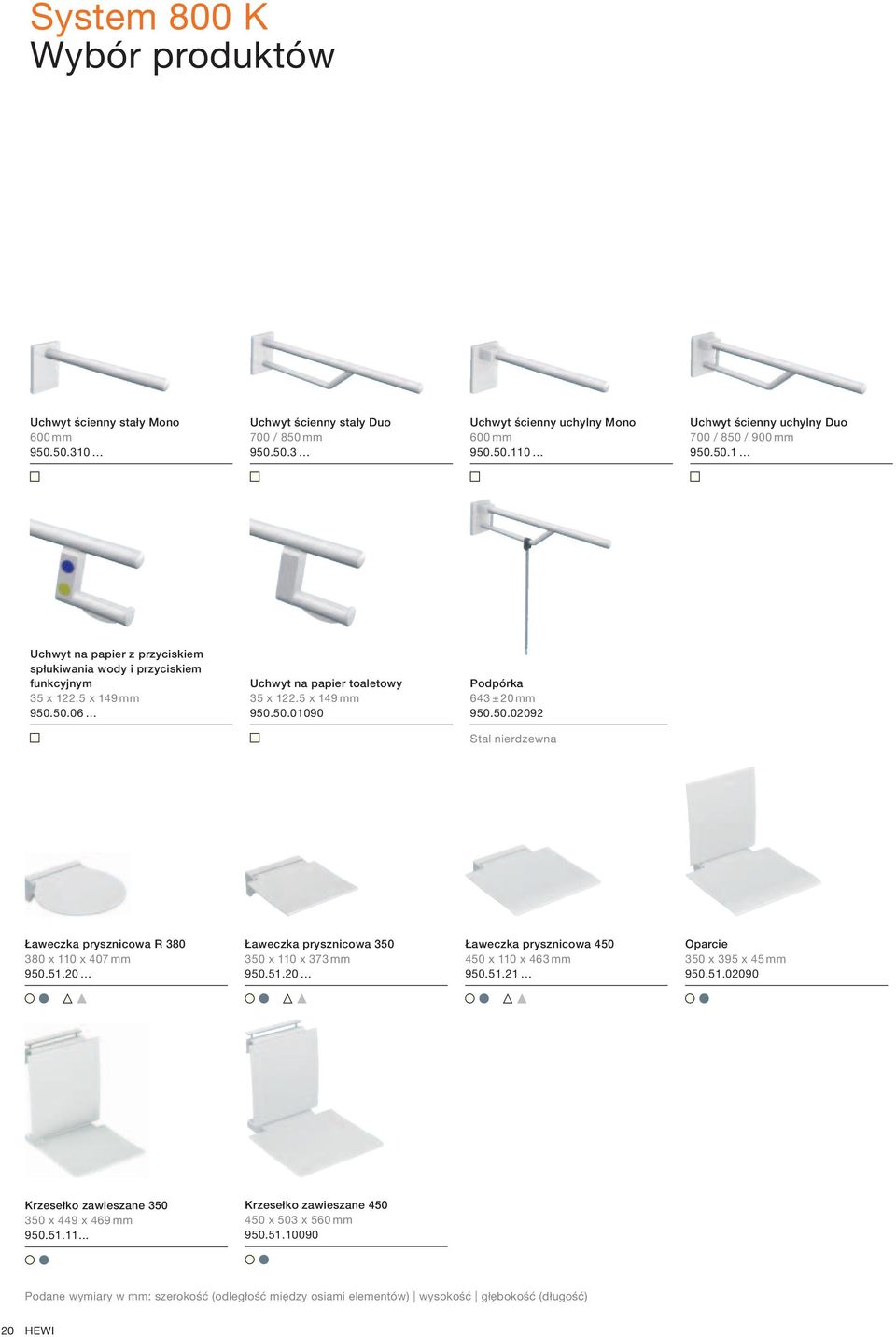

20 System 800 K Wybór produktów Uchwyt ścienny stały Mono 600 mm Uchwyt ścienny stały Duo 700 / 850 mm Uchwyt ścienny uchylny Mono 600 mm Uchwyt ścienny uchylny Duo 700 / 850 / 900 mm Uchwyt na papier z przyciskiem spłukiwania wody i przyciskiem funkcyjnym 35 x x 149 mm Uchwyt na papier toaletowy 35 x x 149 mm Podpórka 643 ± 20 mm Stal nierdzewna Ławeczka prysznicowa R x 110 x 407 mm Ławeczka prysznicowa x 110 x 373 mm Ławeczka prysznicowa x 110 x 463 mm Oparcie 350 x 395 x 45 mm Krzesełko zawieszane x 449 x 469 mm Krzesełko zawieszane x 503 x 560 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 20 HEWI

21 MATERIAŁ / KOLOR Poliamid / 98 (Biały) WYKOŃCZENIE Poliamid / 98 (Biały) Poliamid / 92 (Szarość antracytowa) Poliamid / 24 (Pomarańcz) Poliamid / 74 (Zieleń jabłkowa) KONSOLA ŚCIENNA Biała Chromowa Uchwyt poziomy 300 / 400 / 600 / 900 mm Uchwyt poziomy 600 mm Uchwyt poziomy 656 x H 232 / kąt Uchwyt kątowy w kształcie litery L 300 x 600 mm Poręcz Poręcz Poręcz prysznicowa 762 x 762 mm Drążek prysznicowy z uchwytem na słuchawkę 600 / 900 / 1100 mm Uchwyt kątowy w kształcie litery L z uchwytem na słuchawkę 400 x 900 mm / 600 x 1100 mm Poręcz prysznicowo wannowa z przesuwanym pionowym drążkiem 762 x 1100 x 762 mm Poręcz prysznicowo wannowa z pionowym drążkiem 762 x 1100 x 762 mm Drążek na zasłonę prysznicową 1000 mm Drążek na zasłonę prysznicową 783 / 883 / 983 / 1183 / 1483 mm Drążek na zasłonę prysznicową 986 / 1186 / 1486 mm 967 / 1167 / 1467 mm Wspornik sufitowy 300 / 400 / 500 / 600 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 21

22 WARM TOUCH Innowacyjny materiał przeznaczony dla szpitali, ośrodków rehabilitacyjnych i opiekuńczych Materiał WARM TOUCH łączy w sobie optyczne walory polerowanej powierzchni chromowanej z właściwościami użytkowymi poliamidu. Poliamid jest ciepły w dotyku, co sprawia, że kontakt z nim jest przyjemny. WARM TOUCH został stworzony z myślą o zastosowaniu w obiektach służby zdrowia. Dzięki ciepłej powierzchni produkty WARM TOUCH polecane są przede wszystkim dla pacjentów o podwyższonej wrażliwości na zimno, na przykład osób ze schorzeniami reumatycznymi. Poręcze wykonane są z okrągłych rurek umożliwiających ich symetryczne uchwycenie. Dzięki technologii powlekania lakierem o wyglądzie chromu uzyskuje się nie tylko efekt wizualny, tj. szlachetną powierzchnię wysokiej jakości czy komfort użytkowania, ale także ekstremalnie trwały materiał odporny na uderzenia i zarysowania. Produkty WARM TOUCH nie są wrażliwe na działanie promieni UV oraz środków czyszczących i dezynfekujących. Zamknięta bezporowa powierzchnia ułatwia pielęgnację, przez co zwiększa higienę. 22 HEWI

23 WŁAŚCIWOŚCI MATERIAŁU Produkty WARM TOUCH wykonane są z wysokiej jakości poliamidu posiadającego odporny na korozję stalowy rdzeń. Dzięki specjalnej technologii produkty te zostały uszlachetnione poprzez pokrycie ich polerowaną powłoką o wyglądzie chromu. Produkty WARM TOUCH są wolne od metali ciężkich (chrom III, nikiel, miedź), przez co nadają się do powtórnego przetworzenia. OBSZARY ZASTOSOWANIA WARM TOUCH przeznaczony jest do profesjonalnego zastosowania w placówkach służby zdrowia. Ze względu na powierzchnię ciepłą w dotyku dedykowany jest przede wszystkim pacjentom o podwyższonej wrażliwości na zimno. HEWI 23

24 WARM TOUCH Wybór produktów Uchwyt ścienny stały Mono 600 mm Uchwyt ścienny stały Mono 700 / 850 mm Uchwyt ścienny uchylny Mono 600 mm Uchwyt ścienny uchylny Duo 700 / 850 / 900 mm Uchwyt na papier z przyciskiem spłukiwania wody i przyciskiem funkcyjnym (fale radiowe) 35 x 122,5 x 149 mm Uchwyt na papier toaletowy 35 x 122,5 x 149 mm Podpórka 643 ± 20 mm Oparcie x 390 x 150 mm Stal nierdzewna Uchwyt poziomy 300 / 400 / 600 / 900 mm Uchwyt poziomy 656 x 232mm / kąt Uchwyt ścienny kątowy 300 x 600 mm Poręcz prysznicowa 762 x 762 mm Drążek prysznicowy z uchwytem na słuchawkę 600 / 900 / 1100 mm Uchwyt kątowy z uchwytem na słuchawkę 400 x 900 mm / 600 x 1100 mm Poręcz prysznicowowannowa z przesuwanym pionowym drążkiem 762 x 1100 x 762 mm Poręcz prysznicowowannowa z pionowym drążkiem 762 x 1100 x 762 mm HEWI

25 WYKOŃCZENIE I POWŁOKA WARM TOUCH UCHWYT SŁUCHAWKI Polyamid / 98 (biały) Polyamid / 92 (szarość antracytowa) SIEDZISKA / OPARCIA Polyamid / biały Polyamid / szarość antracytowa KONSOLA ŚCIENNA Biała Powłoka o wyglądzie chromu Ławeczka prysznicowa składana R x 110 x 407 mm Ławeczka prysznicowa składana x 110 x 373 mm Ławeczka prysznicowa składana x 110 x 463 mm Oparcie 350 x 390 x 43,5 mm Krzesełko zawieszane 450 x 449 x 561 mm Krzesełko zawieszane 350 x 449 x 469 mm HEWI 25

26 System 800 Rozwiązania bez barier/komfort System 800 jest symbolem estetycznej lekkości w łazience. Minimalne, wyraziste a przy tym jakże emocjonalne wzornictwo charakteryzuje harmonia formy z zaokrągleniami, a także konsekwentna redukcja wielkości produktów. Wysokiej jakości materiał gwarantuje trwałość produktu, a przez to możliwość jego długoletniego użytkowania. Dowolny dobór wykończenia zapewnia różnorodność w projektowaniu. Uchwyty pokryte szlachetną powłoką chromową można połączyć z elementami ze szkła satynowanego bądź z wysokiej jakości poliamidu. Doskonałe wzornictwo Systemu 800 przekonuje nie tylko swoimi walorami wizualnymi, ale także funkcjonalnością. PRZY UMYWALCE Umywalka Lustro Półeczka Kubek z poliamidu / Uchwyt na kubek / Uchwyt poziomy (400 mm) Stołek HEWI

27 CECHY PRODUKTU System wyposażenia łazienek charakteryzujący się przemyślanym doborem funkcjonalnych detali. Jako przykład mogą tu posłużyć wkładki do półeczek, które można obracać i w zależ-ności od potrzeby wykorzystać jako głębsze lub płaskie półeczki na przybory toaletowe. WYKOŃCZENIE Uchwyty chromowane, wstawki dowolnie z poliamidu lub szkła satynowanego. WZORNICTWO Phoenix Design, Stuttgart / Tokyo ZASTOSOWANIE Mieszkania prywatne, budynki biurowe i hotele o podwyższonym standardzie wyposażenie obszarów umywalki, WC, natrysku i wanny z możliwością uzupełnienia o produkty do łazienek bez barier. WYRÓŻNIENIA Nominacja - Konkurs na Najlepszy Wzór 2011 (RFN) if product design award 2010 universal design award: consumer favorite 2010 IFA Usability Park Public Prize 2010 PRZY WC universal design consumer favorite 2010 Szczotka do WC Uchwyt na papier, uchylny Uchwyt poziomy (600 mm) Uchwyt ścienny uchylny Mono (600 mm) HEWI 27

28 System 800 Wybór produktów Uchwyt na kubek 81 x 20 x 92 mm Kubek Ø 69, 110 mm Dozownik mydła Ø 69, 168 mm Uchwyt na mydelniczkę 125 x 20 x 92 mm Mydelniczka 113 x 15 x 68 mm Półeczka 250 x 20 x 106 mm Półka 600 x 20 x 100 mm Wieszaki 50 / 80 mm / Uchwyt na ręczniki 73 x 30 x 477 mm Szczotka do WC 105 x 420 x 120 mm Szczotka do WC 105 x 540 x 120 mm Uchwyt na papier, uchylny 140 x 90 x 20 mm Uchwyt na rezerwowy papier toaletowy Ø 20, 122 mm Stołek 400 x 460 x 400 mm Podajnik chusteczek 250 x 80 x 130 mm Uchwyt poziomy 300 / 600 / 900 mm Uchwyt poziomy 600 / 900 mm Koszyczek na przybory toaletowe 250 x 70 x 106 mm Drążek z uchwytem na słuchawkę prysznicową 900 / 1100 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 28 HEWI

29 MATERIAŁ / KOLOR Chrom WYKOŃCZENIE Matowe szkło kryształowe Poliamid / 98 (Biały) Umywalka 600 x 100 x 550 mm 450 x 95 x 400 mm Odlew mineralny Umywalka 850 x 110 x 415 mm 1000 x 130 x 550 mm / Odlew mineralny Umywalka 600 x 100 x 450 mm / 600 x 120 x 500 mm / Odlew mineralny Lustro uchylne 580 x 680 x 115 mm Lustro 1200 x 600 mm 1000 x 570 mm Lustro 600 x 600 mm Lustro Ø 600 mm Ø 700 mm Szkło płaskie Szkło płaskie Szkło płaskie Kosz na zużyte ręczniki 300 x 510 x 185 mm Kosz na zużyte ręczniki z pokrywą 300 x 510 x 185 mm Kosz na odpadki higieniczne 160 x 300 x 140 mm Kosz na odpadki higieniczne z podajnikiem woreczków 160 x 300 x 140 mm stal lakierowana na biało stal lakierowana na biało stal lakierowana na biało stal lakierowana na biało Dozownik mydła 95 x 275 x 105 mm Podajnik ręczników papierowych 300 x 360 x 135 mm Podajnik woreczków higienicznych 150 x 92 x 37 mm Pojemnik na dużą rolę papieru toaletowego 365 x 365 x 140 mm stal lakierowana na biało stal lakierowana na biało stal lakierowana na biało stal lakierowana na biało Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 29

30 System 800 Wybór produktów Uchwyt ścienny uchylny Mono 600 mm Uchwyt ścienny uchylny Duo 700 / 850 / 900 mm Oparcie 350 / 390 / 150 mm Uchwyt na papier z przyciskiem spłukiwania wody I przyciskiem funkcyjnym 35 x x 149 mm Uchwyt na papier toaletowy 35 x x 149 mm Powłoka antypoślizgowa 250 mm Podpórka 643 ± 20 mm Poliuretan Stal nierdzewna Ławeczka prysznicowa R 380 W 380 x H 110 x D 407 mm Ławeczka prysznicowa 350 W 350 x H 110 x D 373 mm Ławeczka prysznicowa 450 W 450 x H 110 x D 463 mm Oparcie W 350 x H 390 x D 43.5 mm Uchwyt poziomy 400 / 600 / 900 mm Drążek z uchwytem na słuchawkę prysznicową 600 / 900 / 1100 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 30 HEWI

31 MATERIAŁ / KOLOR Chrom SIEDZISKA PRYSZNICOWE / KOLOR Poliamid / 98 (Biel czysta) Poliamid / 92 (Szarość antracytowa) KONSOLA ŚCIENNA Biała Chromowa Drążek na zasłonę prysznicową 1000 mm Drążek na zasłonę prysznicową 988 / 1188 / 1488 / 1988 mm Wspornik sufitowy mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 31

32 Seria 805 System do łazienek ogólnodostępnych Serię 805 charakteryzuje przede wszystkim klarowna koncepcja. Zestawienie materiałów ze stali szczotkowanej z elementami wykonanymi z wysokiej jakości poliamidu podkreśla funkcjonalny zamysł projektu. Zredukowana forma i modułowa budowa serii powodują, że posiada ona możliwość uniwersalnego zastosowania. Seria 805 umożliwia realizację jednolitej i ponadczasowej koncepcji pomieszczenia. Seria ta zawiera klasyczne artykuły wyposażenia łazienkowego, ponadto produkty wspomagające samodzielność oraz do zastosowania w obiektach użyteczności publicznej, a także kompleksowe rozwiązania do łazienek bez barier. PRZY UMYWALCE Lustro Umywalka Uchwyt poziomy (600 mm) XA Dozownik mydła Podajnik ręczników papierowych Kosz na zużyte ręczniki HEWI

33 CECHY PRODUKTU Seria produktów wyposażenia łazienek, która dzięki bogatemu asortymentowi znajduje szerokie zastosowanie oferując odpowiednie rozwiązania dla wszystkich użytkowników. Ze względu na swoją trwałość Seria ta jest dedykowana przede wszystkim do łazienek ogólnodostępnych. WYKOŃCZENIE Powierzchnia ze stali szlachetnej szczotkowanej, uchwyty funkcyjne z poliamidu wysokiej jakości, dostępne w kolorze śnieżnej bieli lub szarości antracytu. ZASTOSOWANIE Seria nadaje się do zastosowania zarówno w łazienkach prywatnych, łazienkach ogólnodo stępnych, jak i w łazienkach placówek szpitalno-opiekuńczych. Kolekcja obejmuje produkty przeznaczone do obszarów umywalki, WC oraz natrysku i wanny. WZORNICTWO Noa Produktdesign, Aachen WYRÓŻNIENIA if award product design 2008 red dot: product design 2008 honourable mention PRZY WC Szczotka do WC Kosz na odpadki higieniczne z podajnikiem woreczków Uchwyt kątowy lewy LXA Uchwyt ścienny uchylny Duo XA (700 mm) Uchwyt na papier z przyciskiem spłukiwania wody i przyciskiem funkcyjnym, sterowany falami radiowymi, prawy HEWI 33

34 Seria 805 Wybór produktów Mydelniczka B 80 x H 40 x T 90 mm Uchwyt na kubek B 80 x H 40 x T 90 mm Kubek Ø 70, H 87 mm Uchwyt do lustra B 60 x H 30 x T 18 mm Półka B 600 x H 30 x T 120 mm Wieszak T 40 / 60 mm / Uchwyt na ręcznik L 450 / 600 mm Uchwyt na ręcznik B 70 x H 30 x T 460 mm Wkład do półki dostępny ze szkła akrylowego 99/92 Dozownik mydła B 95 x H 275 x T 105 mm Dozownik płynu dezynfekcyjnego B 82 x H 245 x T 215 mm Podajnik ręczników papierowych B 300 x H 360 x T 135 mm Kosz na zużyte ręczniki B 300 x H 510 x T 185 mm Szczotka do WC B 100 x H 465 x T 110 mm Uchwyt na papier B 120 x H 30 x T 90 mm Uchwyt na dwie rolki papieru toaletowego B 220 x H 30 x T 90 mm Uchwyt na papier B 162 x H 155 x T 142 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 34 HEWI

35 MATERIAŁ / KOLOR Stal szlachetna szczotkowana CZĘŚCI FUNKCYJNE / WYKOŃCZENIE Polyamid / 99 (Biel czysta) Polyamid / 92 (Szarość antracytowa) Szkło akrylowe przezroczyste / Szkło przezroczyste Umywalka 600 x 100 x 550 mm 450 x 95 x 400 mm Odlew mineralny Umywalka 850 x 110 x 415 mm 1000 x 130 x 550 mm / Odlew mineralny Umywalka 600 x 100 x 450 mm / 600 x 120 x 500 mm / Odlew mineralny Lustro uchylne 580 x 680 x 115 mm Lustro 1200 x 600 mm 1000 x 570 mm Lustro 600 x 600 mm Lustro Ø 600 mm Ø 700 mm Szkło płaskie Szkło płaskie Szkło płaskie Kosz na odpadki higieniczne B 160 x H 300 x T 140 mm Kosz na odpadki higieniczne z podajnikiem woreczków B 160 x H 300 x T 140 mm Podajnik woreczków higienicznych B 150 x H 92 x T 37 mm Pojemnik na dużą rolę papieru toaletowego B 365 x H 365 x T 140 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 35

36 Seria 805 Wybór produktów Uchwyt ścienny stały Mono L 600 mm XA Uchwyt ścienny stały Duo L 700 / 850 mm Uchwyt ścienny uchylny Mono L 600 mm XA Uchwyt ścienny uchylny Duo L 700 / 850 / 900 mm Uchwyt na papier z przyciskiem spłukiwania wody i przyciskiem funkcyjnym B 35 x H 122,5 x T 149 mm Uchwyt na papier toaletowy B 35 x H 122,5 x T 149 mm Powłoka antypoślizgowa L 250 mm Podpórka L 643 ± 20 mm Poliuretan Ławeczka prysznicowa R 380 W 380 x H 110 x D 407 mm Ławeczka prysznicowa 350 W 350 x H 110 x D 373 mm Ławeczka prysznicowa 450 W 450 x H 110 x D 463 mm Oparcie W 350 x H 390 x D 43.5 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 36 HEWI

37 MATERIAŁ / KOLOR Stal szlachetna szczotkowana SIEDZISKA PRYSZNICOWE / KOLOR Poliamid / 98 (Biel czysta) Poliamid / 92 (Szarość antracytowa) KONSOLA ŚCIENNA Biała Chromowa Uchwyt poziomy L 400 / 600 / 900 mm Drążek z uchwytem na słuchawkę prysznicową L 600 / 900 / 1100 mm Uchwyt kątowy 600 x 300 mm Oparcie 350 / 390 / 150 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 37

38 Seria 805 Classic Zastosowanie Serii 805 otwiera nowe możliwości aranżacji w duchu klasycznego wzornictwa z wykorzystaniem elementów łukowych. Koncepcja tej Serii bazuje na rozwinięciu sprawdzonej Serii 801. Wykonany również ze stali szlachetnej wariant klasyczny jest także gwarantem wszystkich zalet, jakie może zaoferować system z wykorzystaniem zaokrąglonych krawędzi, tj. trwałość materiału i brak porów, co czyni go wyjątkowo higienicznym i łatwym w utrzymaniu czystości. Stabilna konstrukcja zapewnia ochronę przed wandalizmem i zniszczeniem. Zastosowana forma łączy w sobie wysoką funkcjonalność i nienarzucające się wzornictwo, które doskonale integruje się z wyposażeniem łazienki. PRZY WC Uchwyt uchylny (700 mm) Uchwyt na papier toaletowy Szczotka do WC HEWI

39 CECHY PRODUKTU Seria produktów wyposażenia łazienek, która dzięki bogatemu asortymentowi znajduje szerokie zastosowanie oferując odpowiednie rozwiązania dla wszystkich użytkowników. Ze względu na swoją trwałość Seria ta jest dedykowana przede wszystkim do łazienek ogólnodostępnych. WYKOŃCZENIE Powierzchnia ze stali szlachetnej szczotkowanej, uchwyty funkcyjne z poliamidu wysokiej jakości, dostępne w kolorze śnieżnej bieli lub szarości antracytu. ZASTOSOWANIE Seria nadaje się do zastosowania zarówno w łazienkach prywatnych, łazienkach ogólnodo stępnych, jak i w łazienkach placówek szpitalno-opiekuńczych. Kolekcja obejmuje produkty przeznaczone do obszarów umywalki, WC oraz natrysku i wanny. WZORNICTWO Noa Produktdesign, Aachen WYRÓŻNIENIA if award product design 2008 red dot: product design 2008 honourable mention POD PRYSZNICEM Poręcz prysznicowo wannowa z przesuwanym pionowym drążkiem Półeczka na przybory toaletowe Krzesełko zawieszane Drążek na zasłonę prysznicową Wspornik sufitowy Zasłona prysznicowa Wieszak HEWI 39

40 Seria 805 Classic Wybór produktów Szczotka do WC 141 x 470, 140 mm Uchwyt na papier toaletowy 160 x 120, Ø 20 mm Uchwyt na rezerwowy papier toaletowy Ø 33, Wieszaki Ø 50, 55 mm / Uchwyt ścienny stały z platformą z poliamidu 450 / 600 / 700 / 850 mm Uchwyt ścienny uchylny z platformą z poliamidu 600 / 700 / 850 mm Uchwyt ścienny uchylny, obrotowy z platformą z poliamidu 600 / 700 / 850 mm Uchwyt ścienny uchylny 600 / 700 / 850 mm Konsola ścienna Konsola ścienna Konsola ścienna Uchwyt ścienny uchylny, obrotowy 600 / 700 / 850 / 900 mm Uchwyt na papier toaletowy 35 x 131 x 136 mm Przycisk spłukiwania wody (sterowany falami radiowymi) 50 x 68 x 105 mm Uchwyt poziomy 300 / 400 / 500 / 600 / 900 / 1100 mm Ławeczka prysznicowa x 449 x 469 mm Ławeczka prysznicowa x 503 x 560 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) 40 HEWI

41 MATERIAŁ Stal szczotkowana ELEMENTY WYKOŃCZENIA Poliamid / 99 (czysta biel) Poliamid / 92 (szarość antracytowa) Uchwyt kątowy 620 x 200 mm, kąt Uchwyt kątowy w kształcie litery L 600 x 300 mm Uchwyt kątowy w kształcie litery L 900 x 400 mm Poręcz prysznicowa 762 x 762 mm Drążek z uchwytem na słuchawkę prysznicową 600 / 900 / 1100 mm Uchwyt kątowy z uchwytem na słuchawkę prysznicową 600 x 1100 mm Poręcz prysznicowo wannowa z pionowym drążkiem 762 x 1100 x 762 mm Poręcz prysznicowo wannowa z przesuwanym pionowym drążkiem 762 x 1100 x 762 mm 1185 x 1100 x 762 mm Drążek na zasłonę prysznicową 1000 mm Drążek na zasłonę prysznicową 983 / 1183 / 1483 mm Wspornik sufitowy 400 / 500 / 600 mm Osłona prysznicowa 940 x 890 mm Oparcie mm Krzesełko Komfort 444 x 420 x 455 mm Krzesełko Premium 620 x 420 x 455 mm Krzesełko zawieszane Komfort 444 x 498 x 567 mm Podane wymiary w mm: szerokość (odległość między osiami elementów) wysokość głębokość (długość) HEWI 41

42 Przykładowa aranżacja łazienki Przy umywalce Aby osoba poruszająca się na wózku inwalidzkim mogła swobodnie skorzystać z umywalki, odległość pomiędzy dolną krawędzią umywalki a posadzką powinna wynosić 67 cm na głębokości 30 cm. Aby zapobiec sytuacji, w której osoba niepełnosprawna mogłaby ulec poparzeniu gorącą wodą nagromadzoną w syfonie bądź zranić się uderzając w elementy instalacji, należy stosować podłączenia podtynkowe lub płaskie syfony natynkowe. Lustro przy umywalce powinno być uchylne lub większe, tak aby zagwarantować możliwość przeglądania się zarówno osobie siedzącej jak i stojącej. PRZY UMYWALCE Umywalka 600 x 550 mm Dozownik mydła 42 HEWI

43 Przykładowa aranżacja łazienki Przy umywalce PRZY UMYWALCE Lustro uchylne Dozownik mydła Uchwyt ścienny 600 mm HEWI 43

44 Przykładowa aranżacja łazienki Przy WC Miska ustępowa powinna być zawieszona na wysokości cm. Zalecana odległość pomiędzy poręczami umieszczonymi po prawej i lewej stronie miski to cm. Poręcze powinny być po obu stronach, zamocowane w taki sposób, aby ich górna krawędź znajdowała się na wysokości 28 cm ponad miską ustępową. Wskazane jest umożliwienie podjazdu do WC z boku przynajmniej z jednej strony i zastosowanie w takim przypadku uchwytu uchylnego. Uchwyt na papier powinien być zamocowony na poręczy tak, aby był łatwo dostępny. Ze względu na większą głębokość miski ok. 70 cm wskazane jest zastosowanie oparcia mocowanego do ściany zmniejszającego dystans za plecami. PRZY WC Uchwyt ścienny, składany Duo 850 mm Oparcie Zestaw uzupełniający: uchwyt na papier toaletowy HEWI

45 Przykładowa aranżacja łazienki Przy WC PRZY WC Uchwyt ścienny, składany Duo 850 mm Oparcie Zestaw uzupełniający: uchwyt na papier toaletowy Uchwyt kątowy 300 x 600 mm HEWI 45

46 Przykładowa aranżacja łazienki Pod prysznicem Posadzka pod natryskiem powinna być na równym poziomie z podłogą. Spad może wynosić maksymalnie 2 cm. Obszar natrysku powinien być wyłożony płytką antypoślizgową. Pod prysznicem powinna być zagwarantowana możliwość siadania poprzez zastosowanie stołka, ławeczki składanej mocowanej do ściany lub zawieszanej na uchwytach poziomych. Prysznic powinnien być wyposażony w uchwyty ułatwiające wstawanie/siadanie oraz przytrzymywanie w pozycji stojącej. Wskazane jest zastosowanie zasłonki prysznicowej, a nie stałej zabudowy w postaci kabiny, która ogranicza możliwości przemieszczania się. POD PRYSZNICEM Uchwyt kątowy z uchwytem rączki prysznicowej, x 1100 mm Krzesełko składane 350 mm Drążek na zasłonkę prysznicową 900 x 900 mm Wspornik drążka 400 mm Zasłonka prysznicowa 2000 x 2500 mm V HEWI

47 Przykładowa aranżacja łazienki Pod prysznicem POD PRYSZNICEM Poręcz prysznicowo-wannowa i przesuwany drążek z uchwytem rączki prysznicowej Stołek prysznicowy W300 Drążek na zasłonkę prysznicową 900 x 900 mm Wspornik drążka 400 mm Zasłonka prysznicowa 2000 x 2500 mm V0330 HEWI 47

48 Przykładowa aranżacja toalety Podczas projektowania łazienki należy przede wszystkim zwrócić uwagę na zapewnienie minimalnej powierzchni manewrowej, wynoszącej dla wózka inwalidzkiego 150 x 150 cm. Często zdarza się, że WC i łazienka to pomieszczenia osobne, jednak w przypadku łazienek ogólnodostępnych lepiej je połączyć. Pozwala to zyskać dodatkową powierzchnię potrzebną do komunikacji. Szerokość osoby siedzącej na wózku wynosi cm, w związku z tym drzwi do łazienki powinny mieć minimalnie szerokość 90 cm. Wszystkie poręcze i uchwyty w łazience powinny być umieszczone na wysokości cm. Już na etapie projektu należy pamiętać, że ściany, na których będą mocowane uchwyty czy krzesełka, powinny być pełne lub, w przypadku ścianek gipsowo-kartonowych, specjalnie wzmacniane. Poniżej przedstawiamy przykładową aranżację toalety ogólnodostępnej z rozmieszczeniem niezbędnych poręczy i akcesorii łazienkowych. 48 HEWI

49 Przykładowa aranżacja toalety WIDOK Z BOKU Wieszak PRZY UMYWALCE Lustro 600 x 1200 mm Umywalka 600 mm Dozownik mydła Podajnik ręczników papierowych Kosz na zużyte ręczniki PRZY WC Szczotka do WC Uchwyt uchylny Duo, dł. 850 mm Oparcie Kosz na odpadki higieniczne z podajnikiem woreczków HEWI 49

50 Serwis projektowy Na podstawie wstępnych rzutów sanitariatów nasz architekt zaproponuje aranżacje łazienek dostosowanych do potrzeb osób niepełnosprawnych zgodnie z obowiązującymi przepisami i potrzebami użytkowników, wrysuje wyposażenie sanitarne oraz przygotuje wizualizacje. Serwis projektowy obejmuje również sporządzenie zestawienia produktów z opisami oraz kosztorysem. Usługa jest nieodpłatna. Zapraszamy do współpracy! POLSKA HEWI Heinrich Wilke GmbH Sp. z o. o. Oddz. W Polsce ul. Lelka Warszawa Tel.: Faks: info@hewi.pl architekt@hewi.pl KATALOGI HEWI Katalog HEWI oraz broszury pozwolą Państwu zapoznać się z naszym pełnym asortymentem sanitarnym: Broszura Komfortowe rozwiązania bez barier PR288GB Katalog Wyposażenie łazienek PUSANGB12 Broszura Akcesoria łazienkowe I Bez barier PR291D/GB 50 HEWI

51 Notatki HEWI 51
