Temat: Maszyny specjalne prądu stałego ich właściwości ruchowe i zastosowanie.

Transkrypt

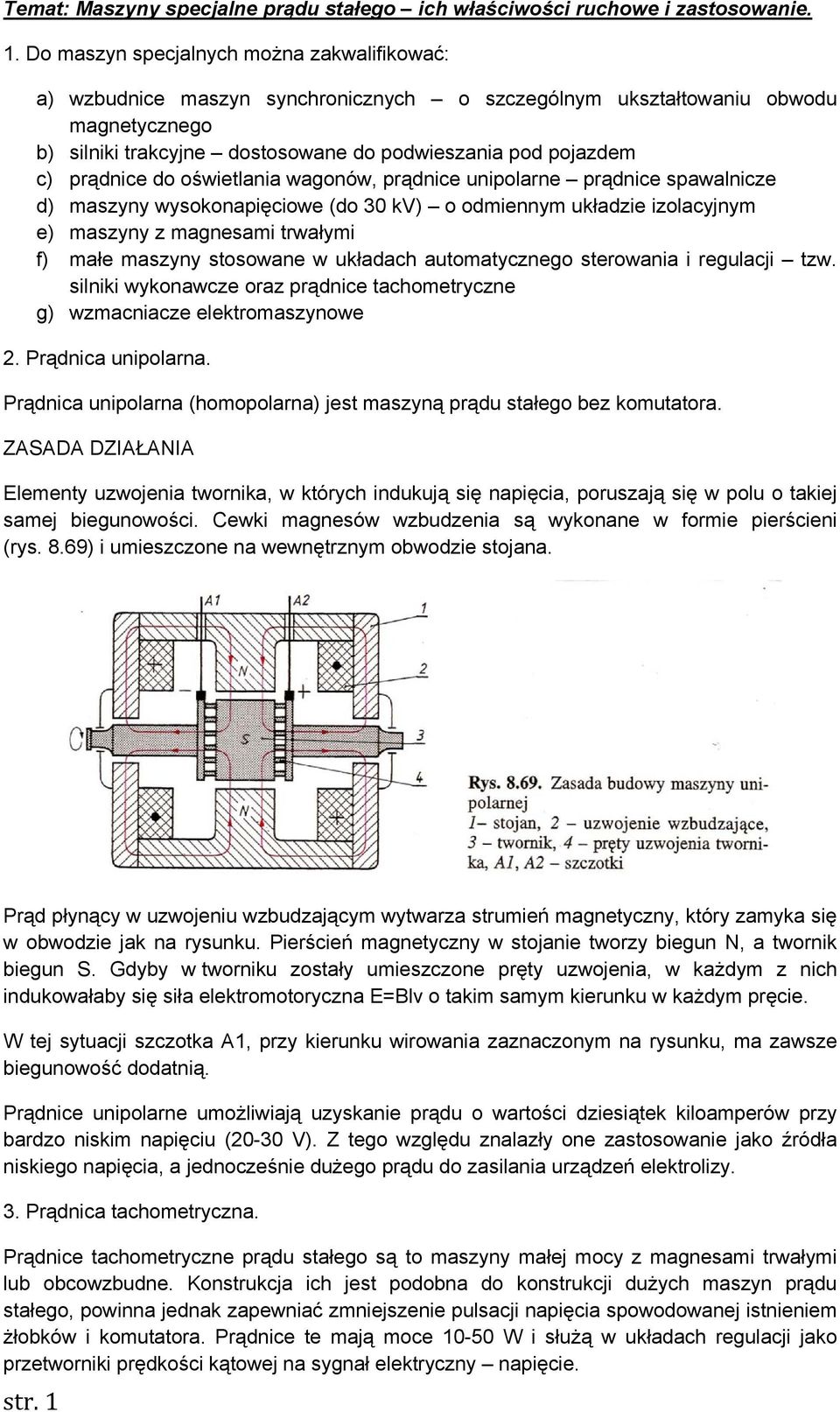

1 Temat: Maszyny specjalne prądu stałego ich właściwości ruchowe i zastosowanie. 1. Do maszyn specjalnych można zakwalifikować: a) wzbudnice maszyn synchronicznych o szczególnym ukształtowaniu obwodu magnetycznego b) silniki trakcyjne dostosowane do podwieszania pod pojazdem c) prądnice do oświetlania wagonów, prądnice unipolarne prądnice spawalnicze d) maszyny wysokonapięciowe (do 30 kv) o odmiennym układzie izolacyjnym e) maszyny z magnesami trwałymi f) małe maszyny stosowane w układach automatycznego sterowania i regulacji tzw. silniki wykonawcze oraz prądnice tachometryczne g) wzmacniacze elektromaszynowe 2. Prądnica unipolarna. Prądnica unipolarna (homopolarna) jest maszyną prądu stałego bez komutatora. ZASADA DZIAŁANIA Elementy uzwojenia twornika, w których indukują się napięcia, poruszają się w polu o takiej samej biegunowości. Cewki magnesów wzbudzenia są wykonane w formie pierścieni (rys. 8.69) i umieszczone na wewnętrznym obwodzie stojana. Prąd płynący w uzwojeniu wzbudzającym wytwarza strumień magnetyczny, który zamyka się w obwodzie jak na rysunku. Pierścień magnetyczny w stojanie tworzy biegun N, a twornik biegun S. Gdyby w tworniku zostały umieszczone pręty uzwojenia, w każdym z nich indukowałaby się siła elektromotoryczna E=Blv o takim samym kierunku w każdym pręcie. W tej sytuacji szczotka A1, przy kierunku wirowania zaznaczonym na rysunku, ma zawsze biegunowość dodatnią. Prądnice unipolarne umożliwiają uzyskanie prądu o wartości dziesiątek kiloamperów przy bardzo niskim napięciu (20-30 V). Z tego względu znalazły one zastosowanie jako źródła niskiego napięcia, a jednocześnie dużego prądu do zasilania urządzeń elektrolizy. 3. Prądnica tachometryczna. Prądnice tachometryczne prądu stałego są to maszyny małej mocy z magnesami trwałymi lub obcowzbudne. Konstrukcja ich jest podobna do konstrukcji dużych maszyn prądu stałego, powinna jednak zapewniać zmniejszenie pulsacji napięcia spowodowanej istnieniem żłobków i komutatora. Prądnice te mają moce W i służą w układach regulacji jako przetworniki prędkości kątowej na sygnał elektryczny napięcie. str. 1

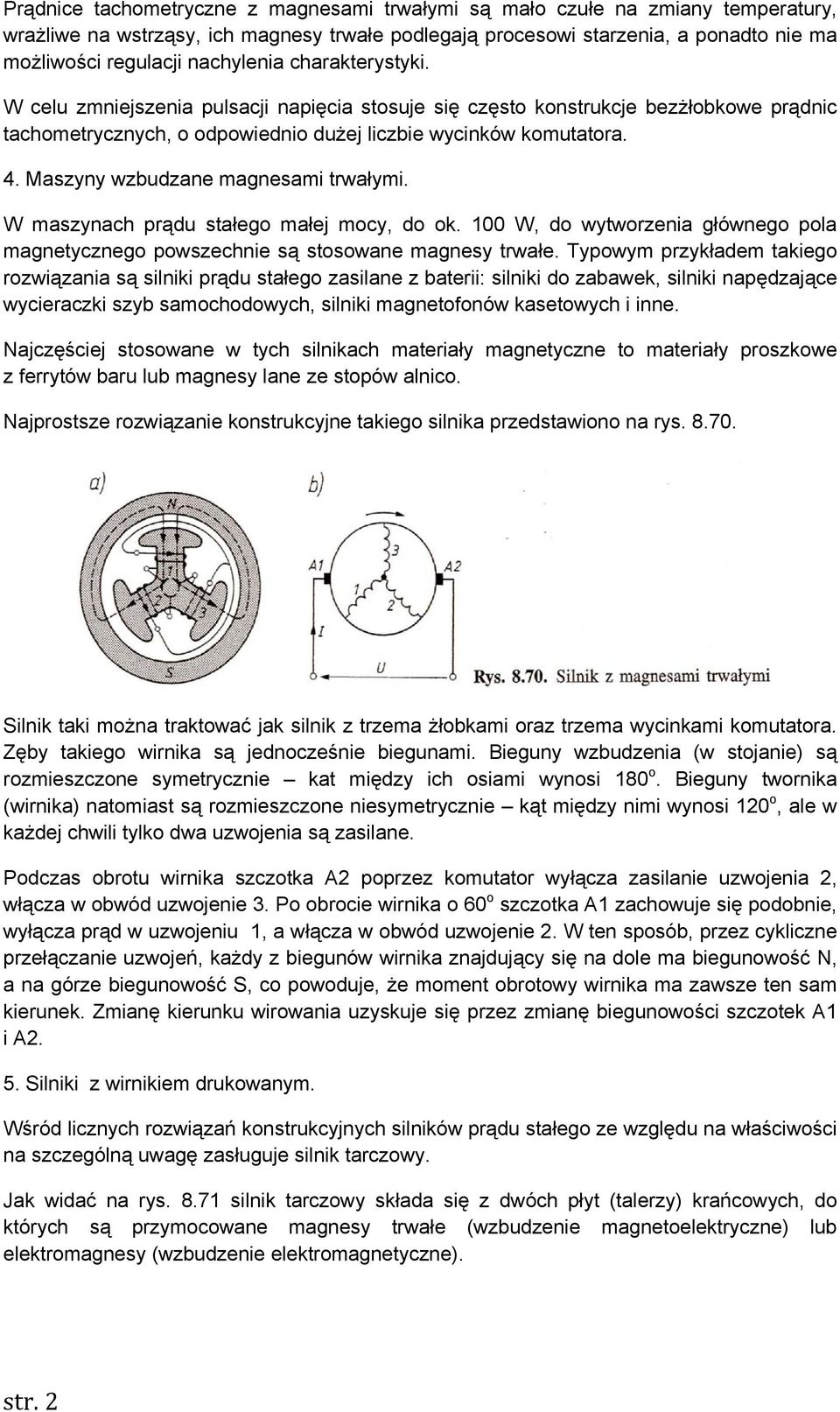

2 Prądnice tachometryczne z magnesami trwałymi są mało czułe na zmiany temperatury, wrażliwe na wstrząsy, ich magnesy trwałe podlegają procesowi starzenia, a ponadto nie ma możliwości regulacji nachylenia charakterystyki. W celu zmniejszenia pulsacji napięcia stosuje się często konstrukcje bezżłobkowe prądnic tachometrycznych, o odpowiednio dużej liczbie wycinków komutatora. 4. Maszyny wzbudzane magnesami trwałymi. W maszynach prądu stałego małej mocy, do ok. 100 W, do wytworzenia głównego pola magnetycznego powszechnie są stosowane magnesy trwałe. Typowym przykładem takiego rozwiązania są silniki prądu stałego zasilane z baterii: silniki do zabawek, silniki napędzające wycieraczki szyb samochodowych, silniki magnetofonów kasetowych i inne. Najczęściej stosowane w tych silnikach materiały magnetyczne to materiały proszkowe z ferrytów baru lub magnesy lane ze stopów alnico. Najprostsze rozwiązanie konstrukcyjne takiego silnika przedstawiono na rys Silnik taki można traktować jak silnik z trzema żłobkami oraz trzema wycinkami komutatora. Zęby takiego wirnika są jednocześnie biegunami. Bieguny wzbudzenia (w stojanie) są rozmieszczone symetrycznie kat między ich osiami wynosi 180 o. Bieguny twornika (wirnika) natomiast są rozmieszczone niesymetrycznie kąt między nimi wynosi 120 o, ale w każdej chwili tylko dwa uzwojenia są zasilane. Podczas obrotu wirnika szczotka A2 poprzez komutator wyłącza zasilanie uzwojenia 2, włącza w obwód uzwojenie 3. Po obrocie wirnika o 60 o szczotka A1 zachowuje się podobnie, wyłącza prąd w uzwojeniu 1, a włącza w obwód uzwojenie 2. W ten sposób, przez cykliczne przełączanie uzwojeń, każdy z biegunów wirnika znajdujący się na dole ma biegunowość N, a na górze biegunowość S, co powoduje, że moment obrotowy wirnika ma zawsze ten sam kierunek. Zmianę kierunku wirowania uzyskuje się przez zmianę biegunowości szczotek A1 i A2. 5. Silniki z wirnikiem drukowanym. Wśród licznych rozwiązań konstrukcyjnych silników prądu stałego ze względu na właściwości na szczególną uwagę zasługuje silnik tarczowy. Jak widać na rys silnik tarczowy składa się z dwóch płyt (talerzy) krańcowych, do których są przymocowane magnesy trwałe (wzbudzenie magnetoelektryczne) lub elektromagnesy (wzbudzenie elektromagnetyczne). str. 2

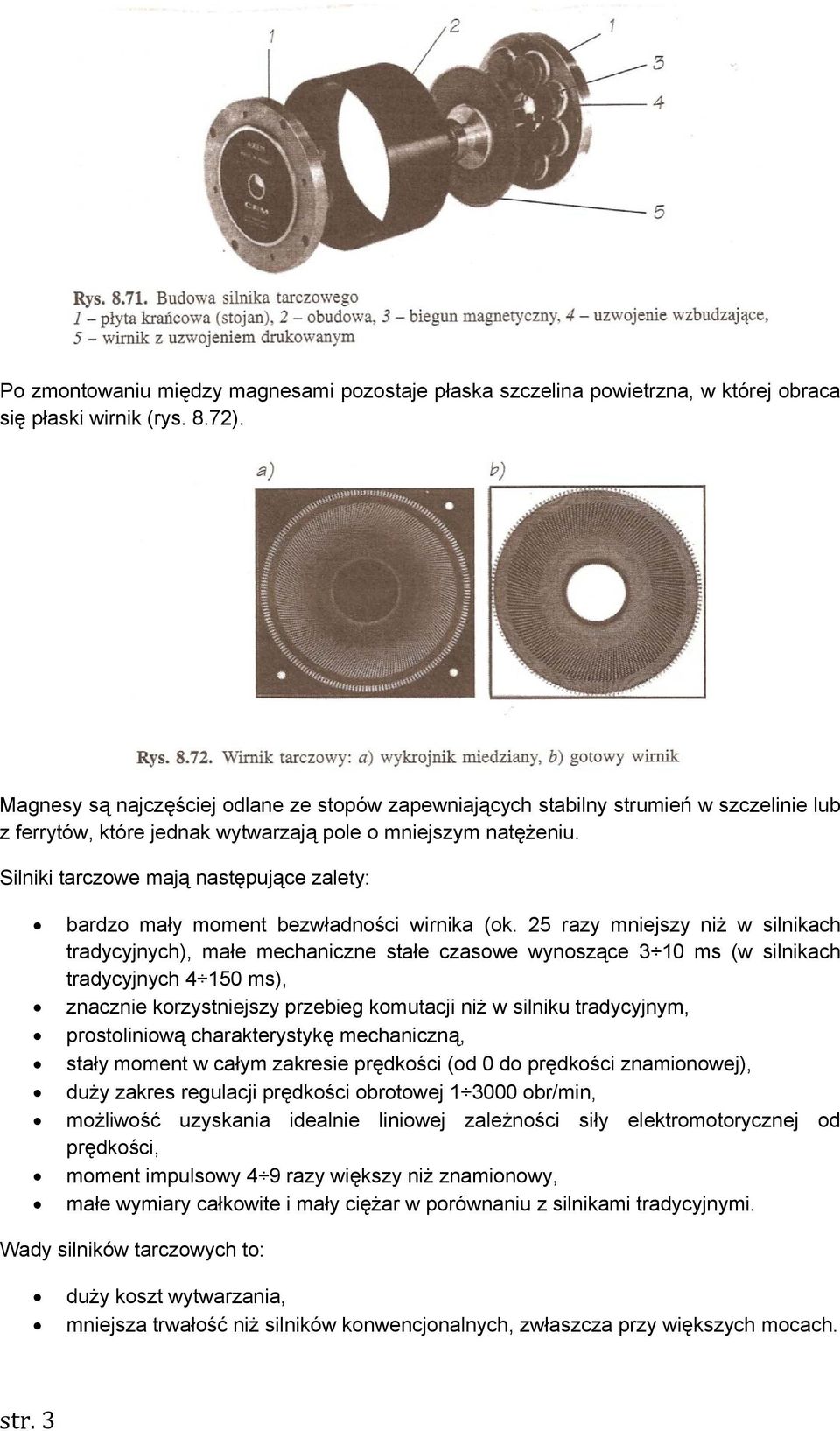

3 Po zmontowaniu między magnesami pozostaje płaska szczelina powietrzna, w której obraca się płaski wirnik (rys. 8.72). Magnesy są najczęściej odlane ze stopów zapewniających stabilny strumień w szczelinie lub z ferrytów, które jednak wytwarzają pole o mniejszym natężeniu. Silniki tarczowe mają następujące zalety: bardzo mały moment bezwładności wirnika (ok. 25 razy mniejszy niż w silnikach tradycyjnych), małe mechaniczne stałe czasowe wynoszące 3 10 ms (w silnikach tradycyjnych ms), znacznie korzystniejszy przebieg komutacji niż w silniku tradycyjnym, prostoliniową charakterystykę mechaniczną, stały moment w całym zakresie prędkości (od 0 do prędkości znamionowej), duży zakres regulacji prędkości obrotowej obr/min, możliwość uzyskania idealnie liniowej zależności siły elektromotorycznej od prędkości, moment impulsowy 4 9 razy większy niż znamionowy, małe wymiary całkowite i mały ciężar w porównaniu z silnikami tradycyjnymi. Wady silników tarczowych to: duży koszt wytwarzania, mniejsza trwałość niż silników konwencjonalnych, zwłaszcza przy większych mocach. str. 3

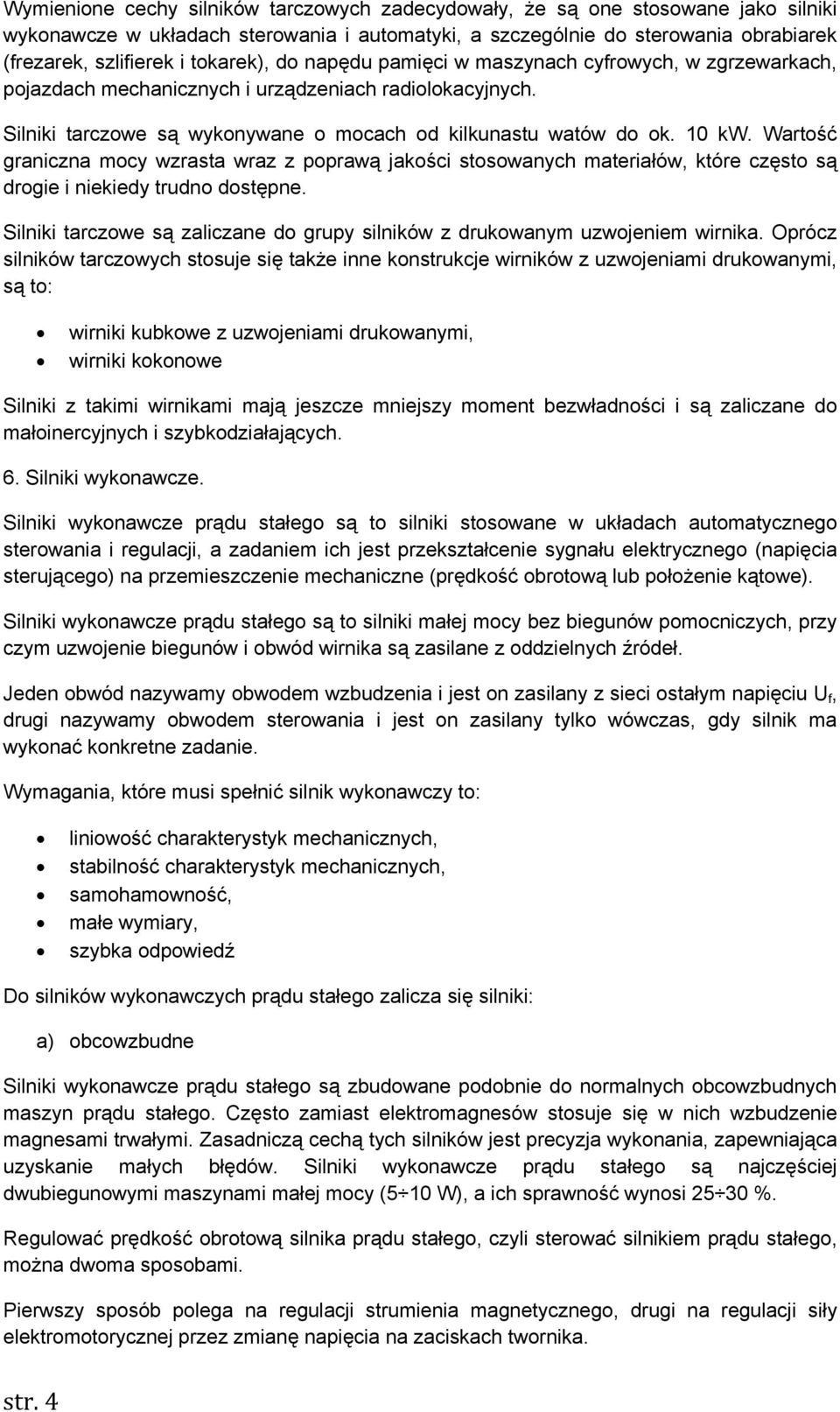

4 Wymienione cechy silników tarczowych zadecydowały, że są one stosowane jako silniki wykonawcze w układach sterowania i automatyki, a szczególnie do sterowania obrabiarek (frezarek, szlifierek i tokarek), do napędu pamięci w maszynach cyfrowych, w zgrzewarkach, pojazdach mechanicznych i urządzeniach radiolokacyjnych. Silniki tarczowe są wykonywane o mocach od kilkunastu watów do ok. 10 kw. Wartość graniczna mocy wzrasta wraz z poprawą jakości stosowanych materiałów, które często są drogie i niekiedy trudno dostępne. Silniki tarczowe są zaliczane do grupy silników z drukowanym uzwojeniem wirnika. Oprócz silników tarczowych stosuje się także inne konstrukcje wirników z uzwojeniami drukowanymi, są to: wirniki kubkowe z uzwojeniami drukowanymi, wirniki kokonowe Silniki z takimi wirnikami mają jeszcze mniejszy moment bezwładności i są zaliczane do małoinercyjnych i szybkodziałających. 6. Silniki wykonawcze. Silniki wykonawcze prądu stałego są to silniki stosowane w układach automatycznego sterowania i regulacji, a zadaniem ich jest przekształcenie sygnału elektrycznego (napięcia sterującego) na przemieszczenie mechaniczne (prędkość obrotową lub położenie kątowe). Silniki wykonawcze prądu stałego są to silniki małej mocy bez biegunów pomocniczych, przy czym uzwojenie biegunów i obwód wirnika są zasilane z oddzielnych źródeł. Jeden obwód nazywamy obwodem wzbudzenia i jest on zasilany z sieci ostałym napięciu U f, drugi nazywamy obwodem sterowania i jest on zasilany tylko wówczas, gdy silnik ma wykonać konkretne zadanie. Wymagania, które musi spełnić silnik wykonawczy to: liniowość charakterystyk mechanicznych, stabilność charakterystyk mechanicznych, samohamowność, małe wymiary, szybka odpowiedź Do silników wykonawczych prądu stałego zalicza się silniki: a) obcowzbudne Silniki wykonawcze prądu stałego są zbudowane podobnie do normalnych obcowzbudnych maszyn prądu stałego. Często zamiast elektromagnesów stosuje się w nich wzbudzenie magnesami trwałymi. Zasadniczą cechą tych silników jest precyzja wykonania, zapewniająca uzyskanie małych błędów. Silniki wykonawcze prądu stałego są najczęściej dwubiegunowymi maszynami małej mocy (5 10 W), a ich sprawność wynosi %. Regulować prędkość obrotową silnika prądu stałego, czyli sterować silnikiem prądu stałego, można dwoma sposobami. Pierwszy sposób polega na regulacji strumienia magnetycznego, drugi na regulacji siły elektromotorycznej przez zmianę napięcia na zaciskach twornika. str. 4

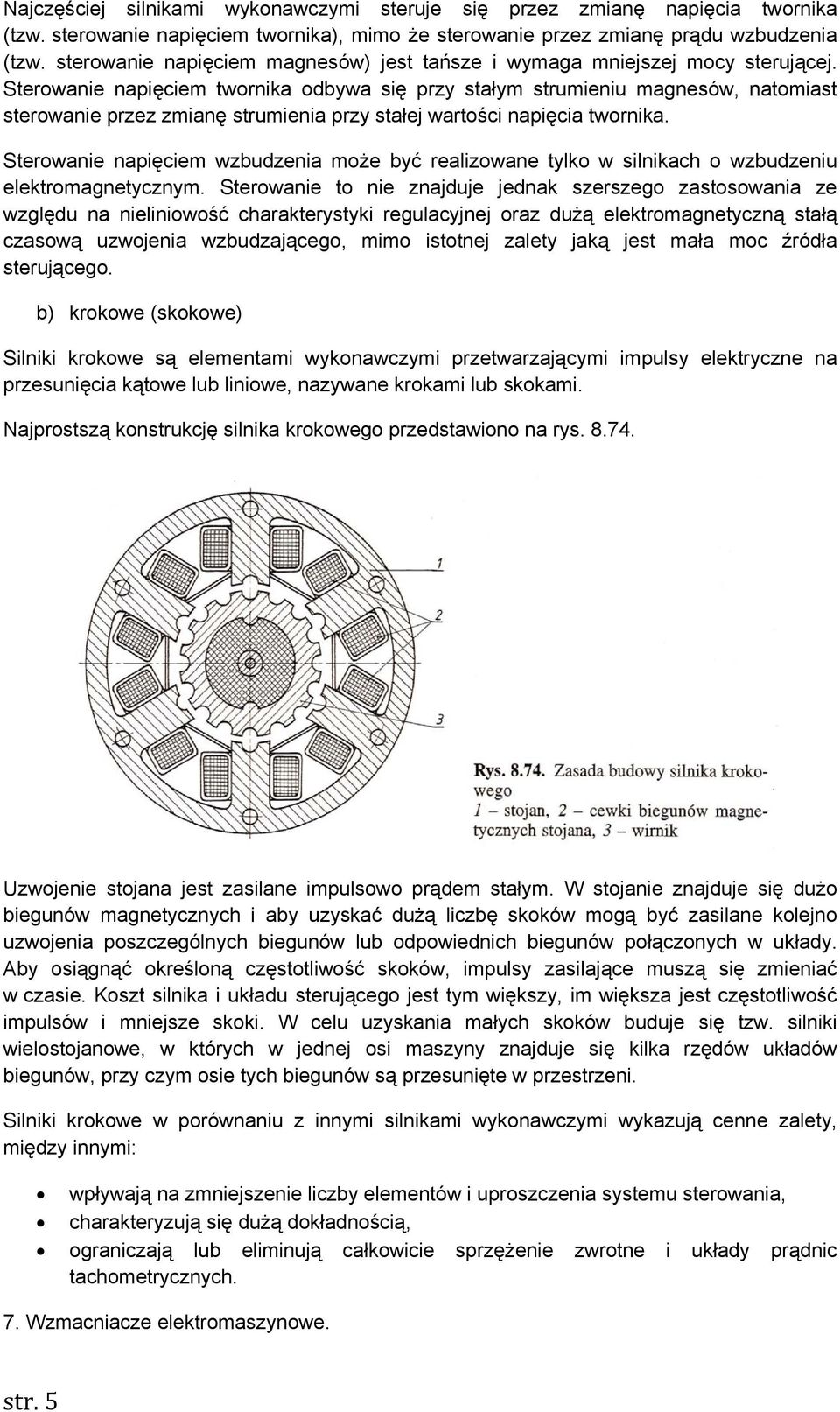

5 Najczęściej silnikami wykonawczymi steruje się przez zmianę napięcia twornika (tzw. sterowanie napięciem twornika), mimo że sterowanie przez zmianę prądu wzbudzenia (tzw. sterowanie napięciem magnesów) jest tańsze i wymaga mniejszej mocy sterującej. Sterowanie napięciem twornika odbywa się przy stałym strumieniu magnesów, natomiast sterowanie przez zmianę strumienia przy stałej wartości napięcia twornika. Sterowanie napięciem wzbudzenia może być realizowane tylko w silnikach o wzbudzeniu elektromagnetycznym. Sterowanie to nie znajduje jednak szerszego zastosowania ze względu na nieliniowość charakterystyki regulacyjnej oraz dużą elektromagnetyczną stałą czasową uzwojenia wzbudzającego, mimo istotnej zalety jaką jest mała moc źródła sterującego. b) krokowe (skokowe) Silniki krokowe są elementami wykonawczymi przetwarzającymi impulsy elektryczne na przesunięcia kątowe lub liniowe, nazywane krokami lub skokami. Najprostszą konstrukcję silnika krokowego przedstawiono na rys Uzwojenie stojana jest zasilane impulsowo prądem stałym. W stojanie znajduje się dużo biegunów magnetycznych i aby uzyskać dużą liczbę skoków mogą być zasilane kolejno uzwojenia poszczególnych biegunów lub odpowiednich biegunów połączonych w układy. Aby osiągnąć określoną częstotliwość skoków, impulsy zasilające muszą się zmieniać w czasie. Koszt silnika i układu sterującego jest tym większy, im większa jest częstotliwość impulsów i mniejsze skoki. W celu uzyskania małych skoków buduje się tzw. silniki wielostojanowe, w których w jednej osi maszyny znajduje się kilka rzędów układów biegunów, przy czym osie tych biegunów są przesunięte w przestrzeni. Silniki krokowe w porównaniu z innymi silnikami wykonawczymi wykazują cenne zalety, między innymi: wpływają na zmniejszenie liczby elementów i uproszczenia systemu sterowania, charakteryzują się dużą dokładnością, ograniczają lub eliminują całkowicie sprzężenie zwrotne i układy prądnic tachometrycznych. 7. Wzmacniacze elektromaszynowe. str. 5

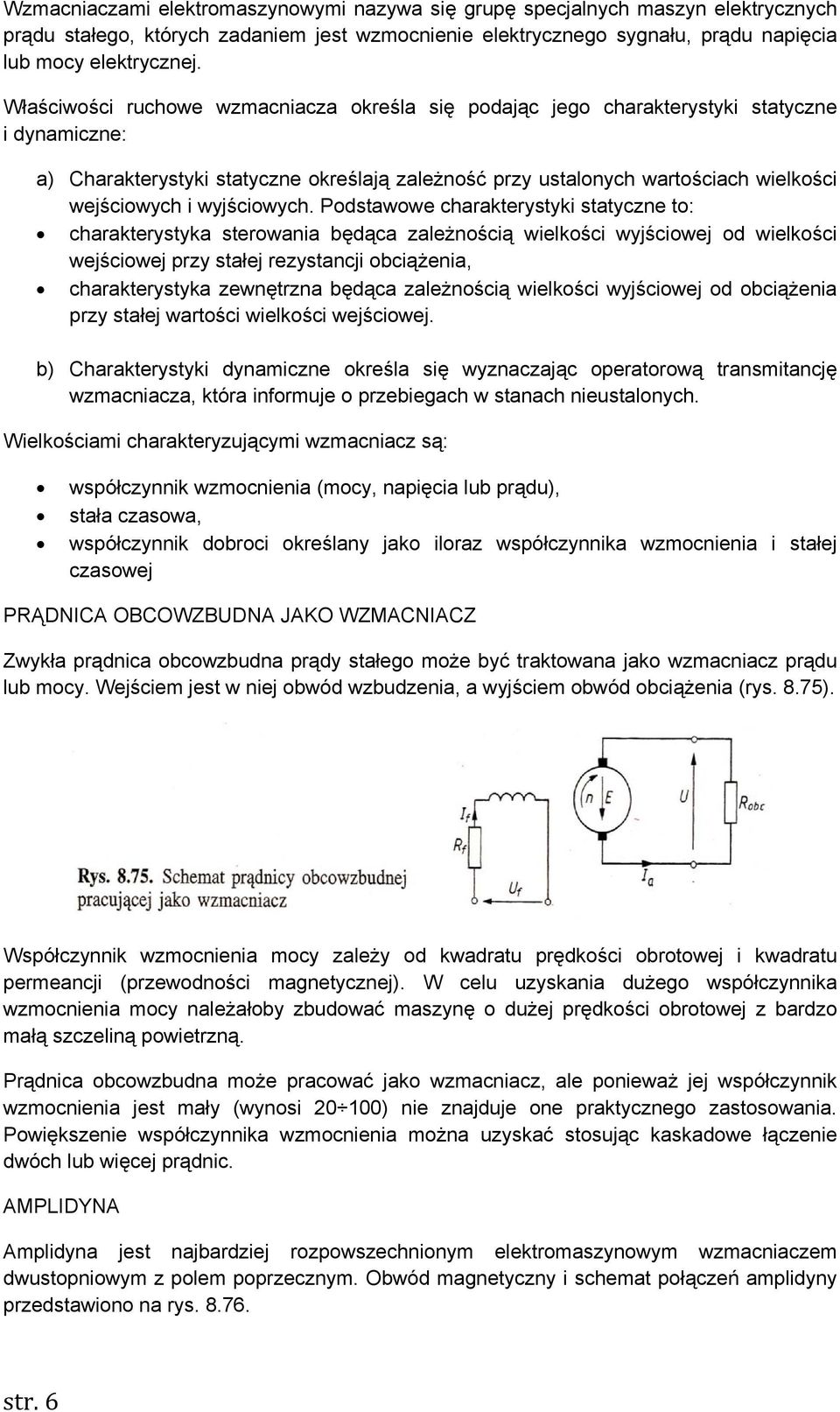

6 Wzmacniaczami elektromaszynowymi nazywa się grupę specjalnych maszyn elektrycznych prądu stałego, których zadaniem jest wzmocnienie elektrycznego sygnału, prądu napięcia lub mocy elektrycznej. Właściwości ruchowe wzmacniacza określa się podając jego charakterystyki statyczne i dynamiczne: a) Charakterystyki statyczne określają zależność przy ustalonych wartościach wielkości wejściowych i wyjściowych. Podstawowe charakterystyki statyczne to: charakterystyka sterowania będąca zależnością wielkości wyjściowej od wielkości wejściowej przy stałej rezystancji obciążenia, charakterystyka zewnętrzna będąca zależnością wielkości wyjściowej od obciążenia przy stałej wartości wielkości wejściowej. b) Charakterystyki dynamiczne określa się wyznaczając operatorową transmitancję wzmacniacza, która informuje o przebiegach w stanach nieustalonych. Wielkościami charakteryzującymi wzmacniacz są: współczynnik wzmocnienia (mocy, napięcia lub prądu), stała czasowa, współczynnik dobroci określany jako iloraz współczynnika wzmocnienia i stałej czasowej PRĄDNICA OBCOWZBUDNA JAKO WZMACNIACZ Zwykła prądnica obcowzbudna prądy stałego może być traktowana jako wzmacniacz prądu lub mocy. Wejściem jest w niej obwód wzbudzenia, a wyjściem obwód obciążenia (rys. 8.75). Współczynnik wzmocnienia mocy zależy od kwadratu prędkości obrotowej i kwadratu permeancji (przewodności magnetycznej). W celu uzyskania dużego współczynnika wzmocnienia mocy należałoby zbudować maszynę o dużej prędkości obrotowej z bardzo małą szczeliną powietrzną. Prądnica obcowzbudna może pracować jako wzmacniacz, ale ponieważ jej współczynnik wzmocnienia jest mały (wynosi ) nie znajduje one praktycznego zastosowania. Powiększenie współczynnika wzmocnienia można uzyskać stosując kaskadowe łączenie dwóch lub więcej prądnic. AMPLIDYNA Amplidyna jest najbardziej rozpowszechnionym elektromaszynowym wzmacniaczem dwustopniowym z polem poprzecznym. Obwód magnetyczny i schemat połączeń amplidyny przedstawiono na rys str. 6

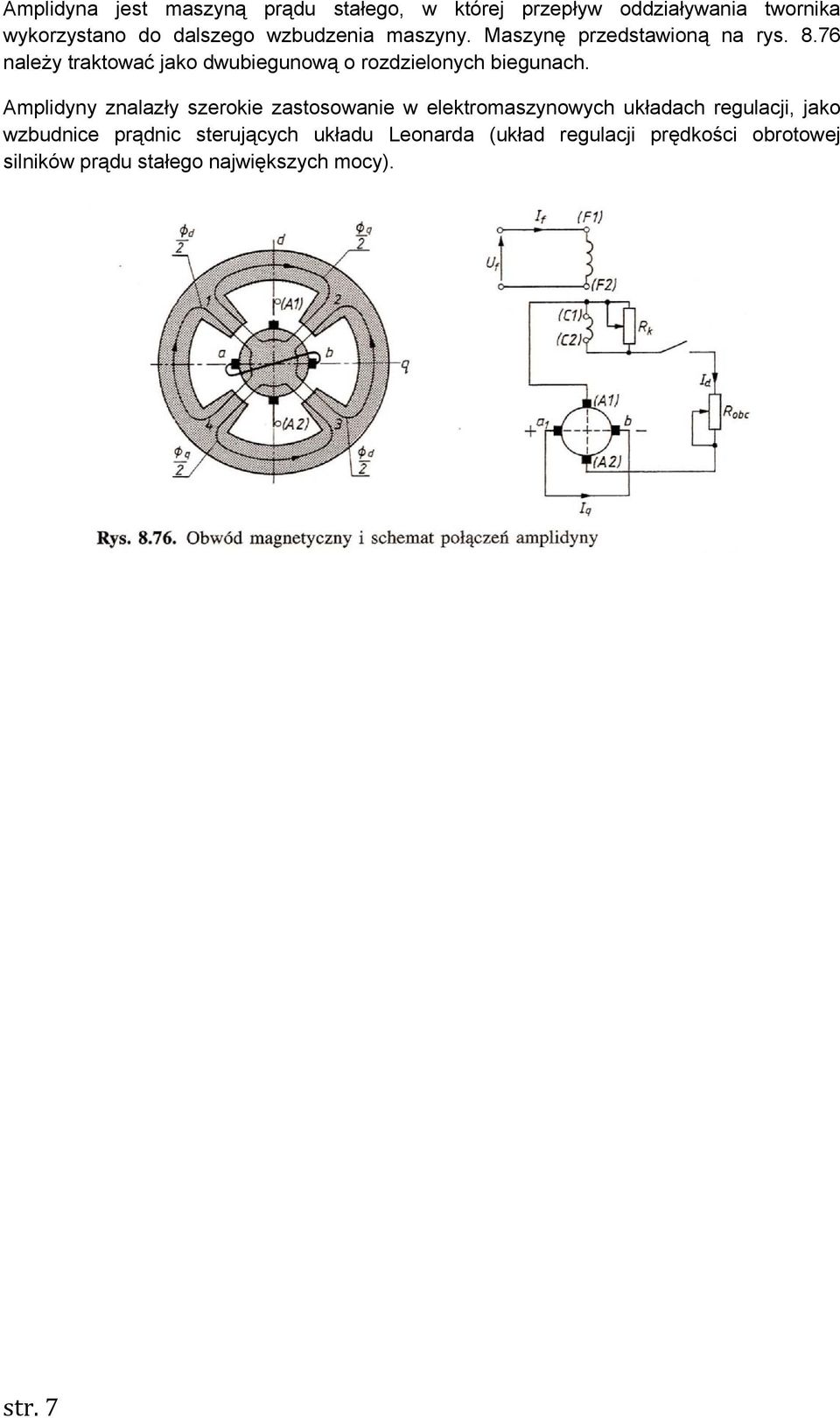

7 Amplidyna jest maszyną prądu stałego, w której przepływ oddziaływania twornika wykorzystano do dalszego wzbudzenia maszyny. Maszynę przedstawioną na rys należy traktować jako dwubiegunową o rozdzielonych biegunach. Amplidyny znalazły szerokie zastosowanie w elektromaszynowych układach regulacji, jako wzbudnice prądnic sterujących układu Leonarda (układ regulacji prędkości obrotowej silników prądu stałego największych mocy). str. 7
