1 PRIME CH & WING LH STEROWNIKI CHŁODNICZE

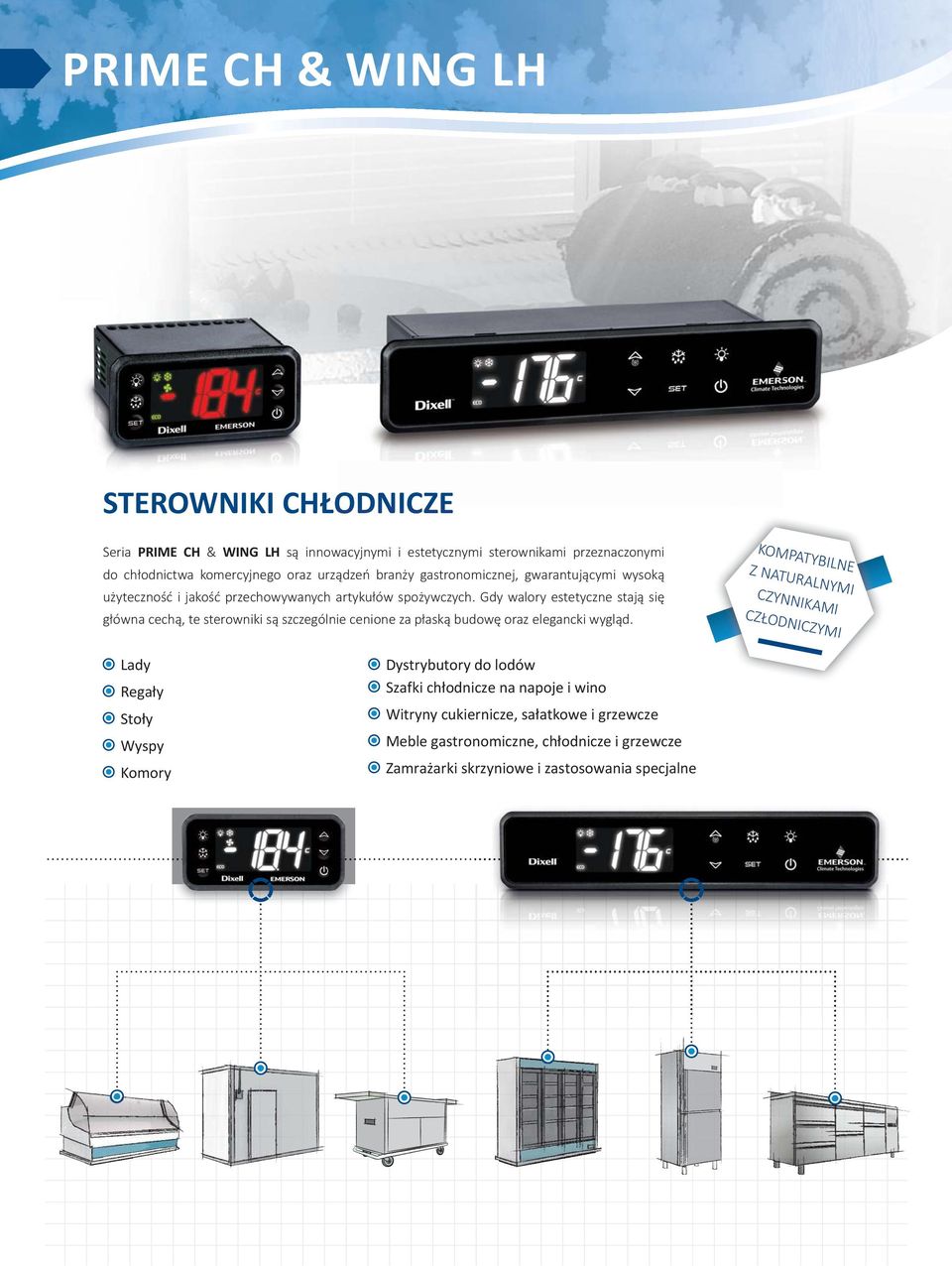

2 PRIME CH & WING LH STEROWNIKI CHŁODNICZE CHŁO ODNICZE innowacyjnymi i estetycznymi sterownikami przeznaczonymi Seria PRIME CH & WING LH są innowa do chłodnictwa komercyjnego oraz urządzeń branży gastronomicznej, gwarantującymi wysoką użyteczność i jakość przechowywanych artykułów spożywczych. Gdy walory estetyczne stają się główna cechą, te sterowniki są szczególnie cenione za płaską budowę oraz elegancki wygląd. Lady Regały Dystrybutory do lodów Szafki chłodnicze na napoje i wino Stoły Witryny cukiernicze, sałatkowe i grzewcze Wyspy Meble gastronomiczne, chłodnicze i grzewcze Komory Zamrażarki skrzyniowe i zastosowania specjalne KOMPA TYBILN E Z NATU RALNY M I CZYNN IKAMI CZŁOD NICZYM I

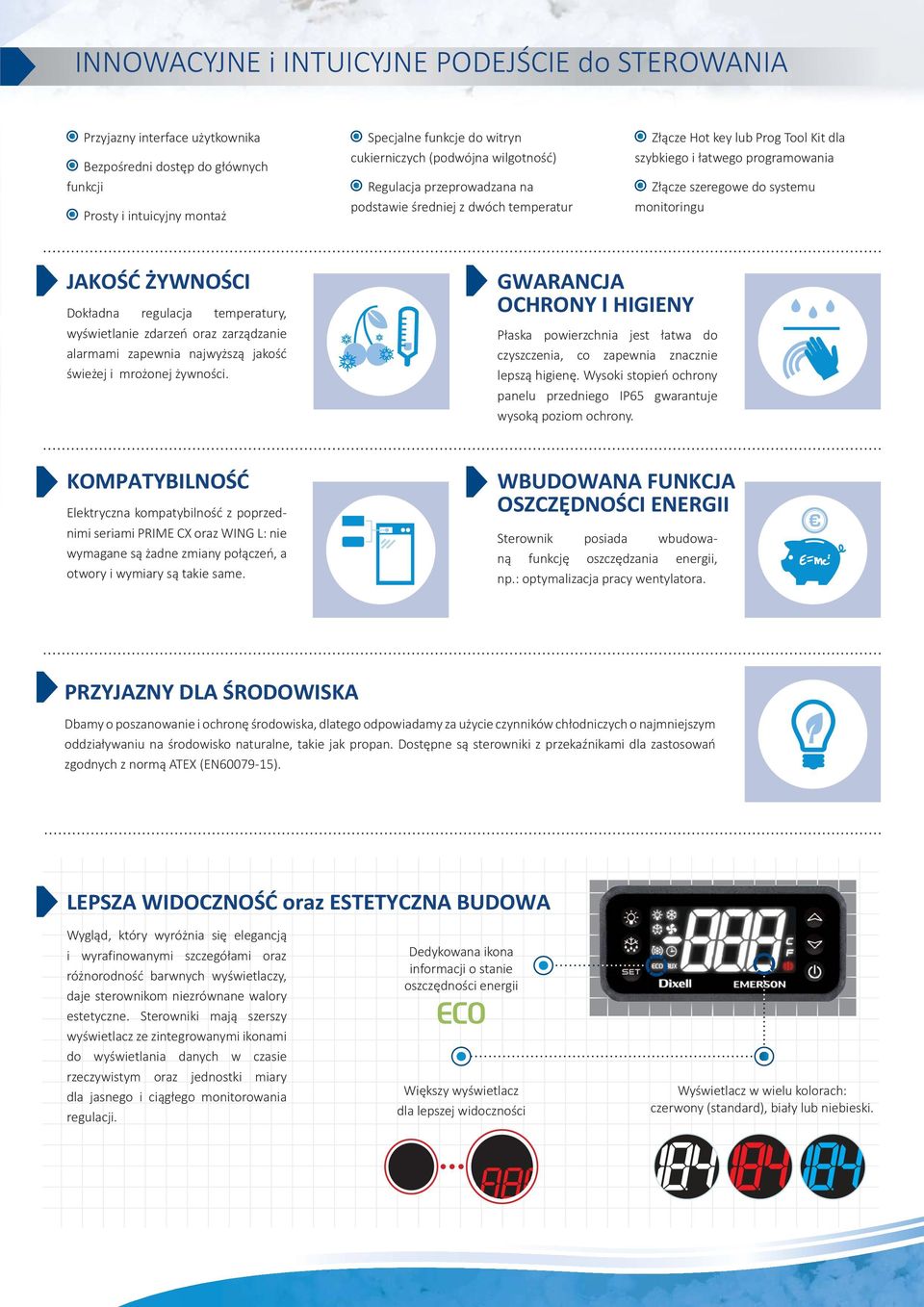

3 INNOWACYJNE i INTUICYJNE PODEJŚCIE do STEROWANIA Przyjazny interface użytkownika Bezpośredni dostęp do głównych funkcji Prosty i intuicyjny montaż Specjalne funkcje do witryn cukierniczych (podwójna wilgotność) Regulacja przeprowadzana na podstawie średniej z dwóch temperatur Złącze Hot key lub Prog Tool Kit dla szybkiego i łatwego programowania Złącze szeregowe do systemu monitoringu JAKOŚĆ ŻYWNOŚCI Dokładna regulacja temperatury, wyświetlanie zdarzeń oraz zarządzanie alarmami zapewnia najwyższą jakość świeżej i mrożonej żywności. GWARANCJA OCHRONY I HIGIENY Płaska powierzchnia jest łatwa do czyszczenia, co zapewnia znacznie lepszą higienę. Wysoki stopień ochrony panelu przedniego IP65 gwarantuje wysoką poziom ochrony. KOMPATYBILNOŚĆ Elektryczna kompatybilność z poprzednimi seriami PRIME CX oraz WING L: nie wymagane są żadne zmiany połączeń, a otwory i wymiary są takie same. WBUDOWANA FUNKCJA OSZCZĘDNOŚCI ENERGII Sterownik posiada wbudowaną funkcję oszczędzania energii, np.: optymalizacja pracy wentylatora. PRZYJAZNY DLA ŚRODOWISKA Dbamy o poszanowanie i ochronę środowiska, dlatego odpowiadamy za użycie czynników chłodniczych o najmniejszym oddziaływaniu na środowisko naturalne, takie jak propan. Dostępne są sterowniki z przekaźnikami dla zastosowań zgodnych z normą ATEX (EN ). LEPSZA WIDOCZNOŚĆ oraz ESTETYCZNA BUDOWA Wygląd, który wyróżnia się elegancją i wyrafinowanymi szczegółami oraz różnorodność barwnych wyświetlaczy, daje sterownikom niezrównane walory estetyczne. Sterowniki mają szerszy wyświetlacz ze zintegrowanymi ikonami do wyświetlania danych w czasie rzeczywistym oraz jednostki miary dla jasnego i ciągłego monitorowania regulacji. Dedykowana ikona informacji o stanie oszczędności energii Większy wyświetlacz dla lepszej widoczności Wyświetlacz w wielu kolorach: czerwony (standard), biały lub niebieski.

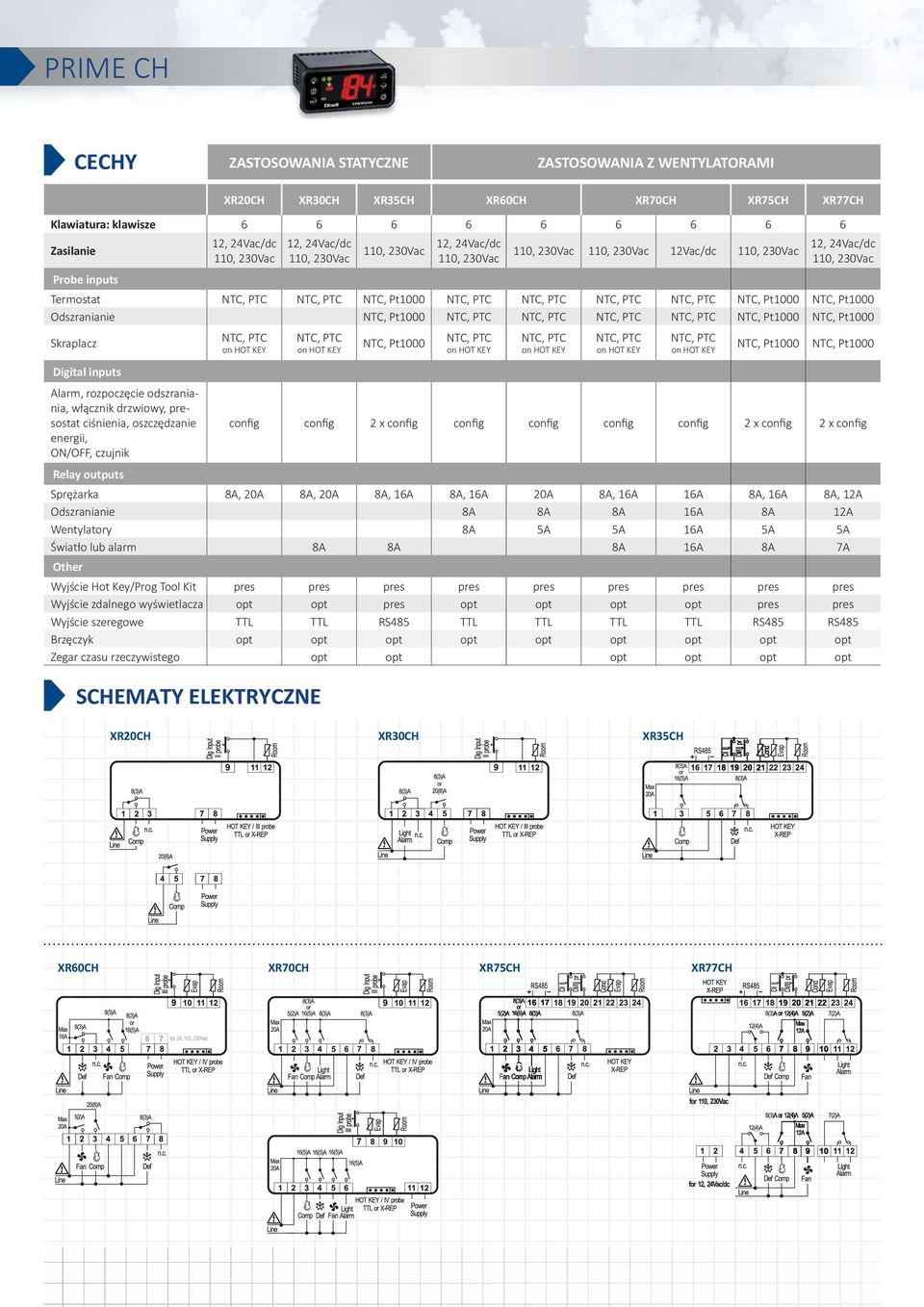

4 PRIME CH CECHY ZASTOSOWANIA STATYCZNE ZASTOSOWANIA Z WENTYLATORAMI XR20CH XR30CH XR35CH XR60CH XR70CH XR75CH XR77CH Klawiatura: klawisze Zasilanie Probe inputs 12, 24Vac/dc 12, 24Vac/dc 12, 24Vac/dc 12Vac/dc 12, 24Vac/dc Termostat NTC, Pt1000 NTC, Pt1000 NTC, Pt1000 Odszranianie NTC, Pt1000 NTC, Pt1000 NTC, Pt1000 Skraplacz Digital inputs Alarm, rozpoczęcie odszraniania, włącznik drzwiowy, presostat ciśnienia, oszczędzanie energii, ON/OFF, czujnik Relay outputs NTC, Pt1000 NTC, Pt1000 NTC, Pt1000 config config 2 x config config config config config 2 x config 2 x config Sprężarka 8A, 20A 8A, 20A 8A, 16A 8A, 16A 20A 8A, 16A 16A 8A, 16A 8A, 12A Odszranianie 8A 8A 8A 16A 8A 12A Wentylatory 8A 5A 5A 16A 5A 5A Światło lub alarm 8A 8A 8A 16A 8A 7A Other Wyjście Hot Key/Prog Tool Kit pres pres pres pres pres pres pres pres pres Wyjście zdalnego wyświetlacza opt opt pres opt opt opt opt pres pres Wyjście szeregowe TTL TTL RS485 TTL TTL TTL TTL RS485 RS485 Brzęczyk opt opt opt opt opt opt opt opt opt Zegar czasu rzeczywistego opt opt opt opt opt opt SCHEMATY ELEKTRYCZNE XR20CH XR30CH XR35CH XR60CH XR70CH XR75CH XR77CH

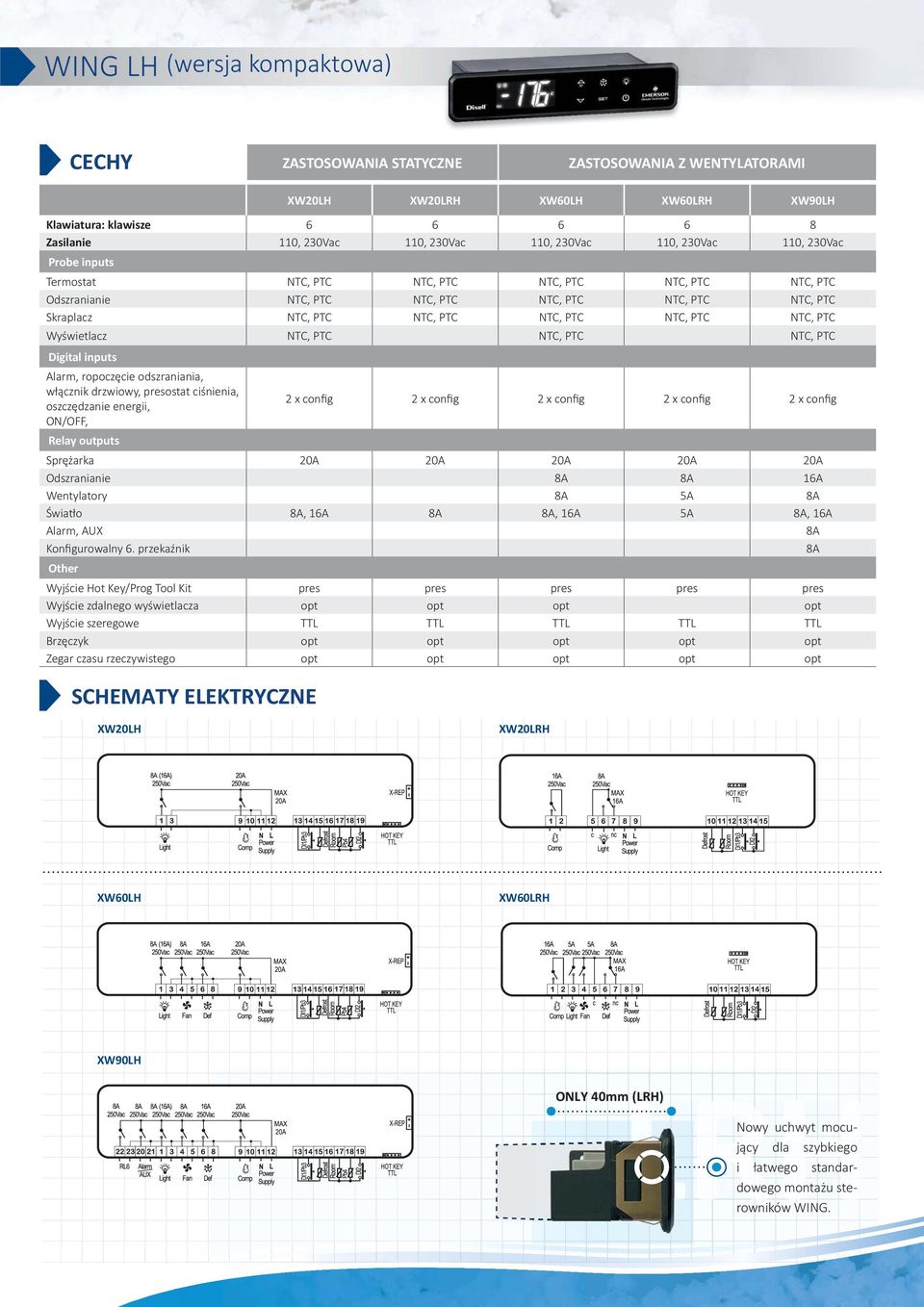

5 WING LH (wersja kompaktowa) CECHY ZASTOSOWANIA STATYCZNE ZASTOSOWANIA Z WENTYLATORAMI XW20LH XW20LRH XW60LH XW60LRH XW90LH Klawiatura: klawisze Zasilanie Probe inputs Termostat Odszranianie Skraplacz Wyświetlacz Digital inputs Alarm, ropoczęcie odszraniania, włącznik drzwiowy, presostat ciśnienia, oszczędzanie energii, ON/OFF, Relay outputs 2 x config 2 x config 2 x config 2 x config 2 x config Sprężarka 20A 20A 20A 20A 20A Odszranianie 8A 8A 16A Wentylatory 8A 5A 8A Światło 8A, 16A 8A 8A, 16A 5A 8A, 16A Alarm, AUX 8A Konfigurowalny 6. przekaźnik 8A Other Wyjście Hot Key/Prog Tool Kit pres pres pres pres pres Wyjście zdalnego wyświetlacza opt opt opt opt Wyjście szeregowe TTL TTL TTL TTL TTL Brzęczyk opt opt opt opt opt Zegar czasu rzeczywistego opt opt opt opt opt SCHEMATY ELEKTRYCZNE XW20LH XW20LRH XW60LH XW60LRH XW90LH ONLY 40mm (LRH) Nowy uchwyt mocujący dla szybkiego i łatwego standardowego montażu sterowników WING.

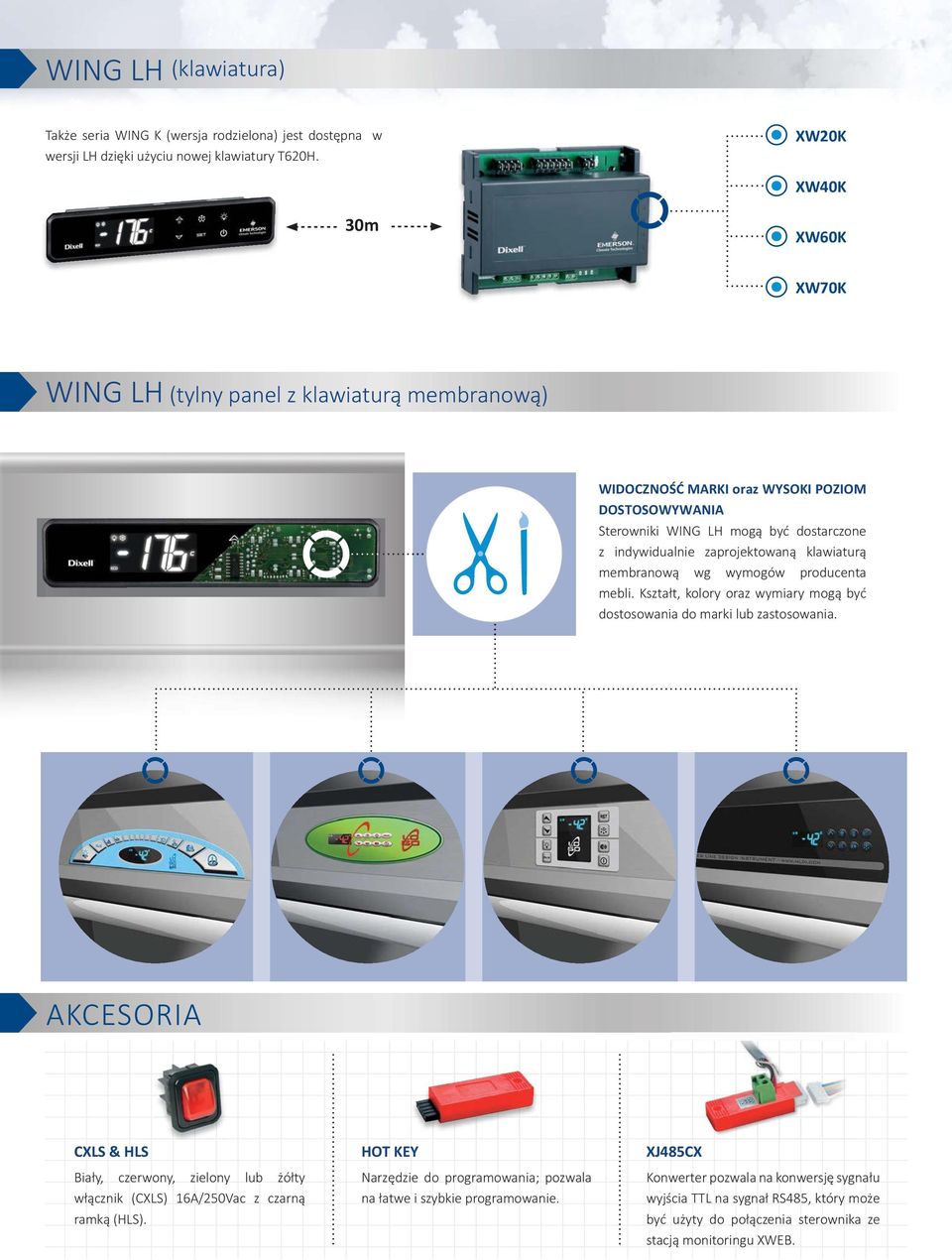

6 WING LH (klawiatura) Także seria WING K (wersja rodzielona) jest dostępna w wersji LH dzięki użyciu nowej klawiatury T620H. XW20K XW40K 30m XW60K XW70K WING LH (tylny panel z klawiaturą membranową) WIDOCZNOŚĆ MARKI oraz WYSOKI POZIOM DOSTOSOWYWANIA Sterowniki WING LH mogą być dostarczone z indywidualnie zaprojektowaną klawiaturą membranową wg wymogów producenta mebli. Kształt, kolory oraz wymiary mogą być dostosowania do marki lub zastosowania. AKCESORIA CXLS & HLS Biały, czerwony, zielony lub żółty włącznik (CXLS) 16A/250Vac z czarną ramką (HLS). HOT KEY Narzędzie do programowania; pozwala na łatwe i szybkie programowanie. XJ485CX Konwerter pozwala na konwersję sygnału wyjścia TTL na sygnał RS485, który może być użyty do połączenia sterownika ze stacją monitoringu XWEB.

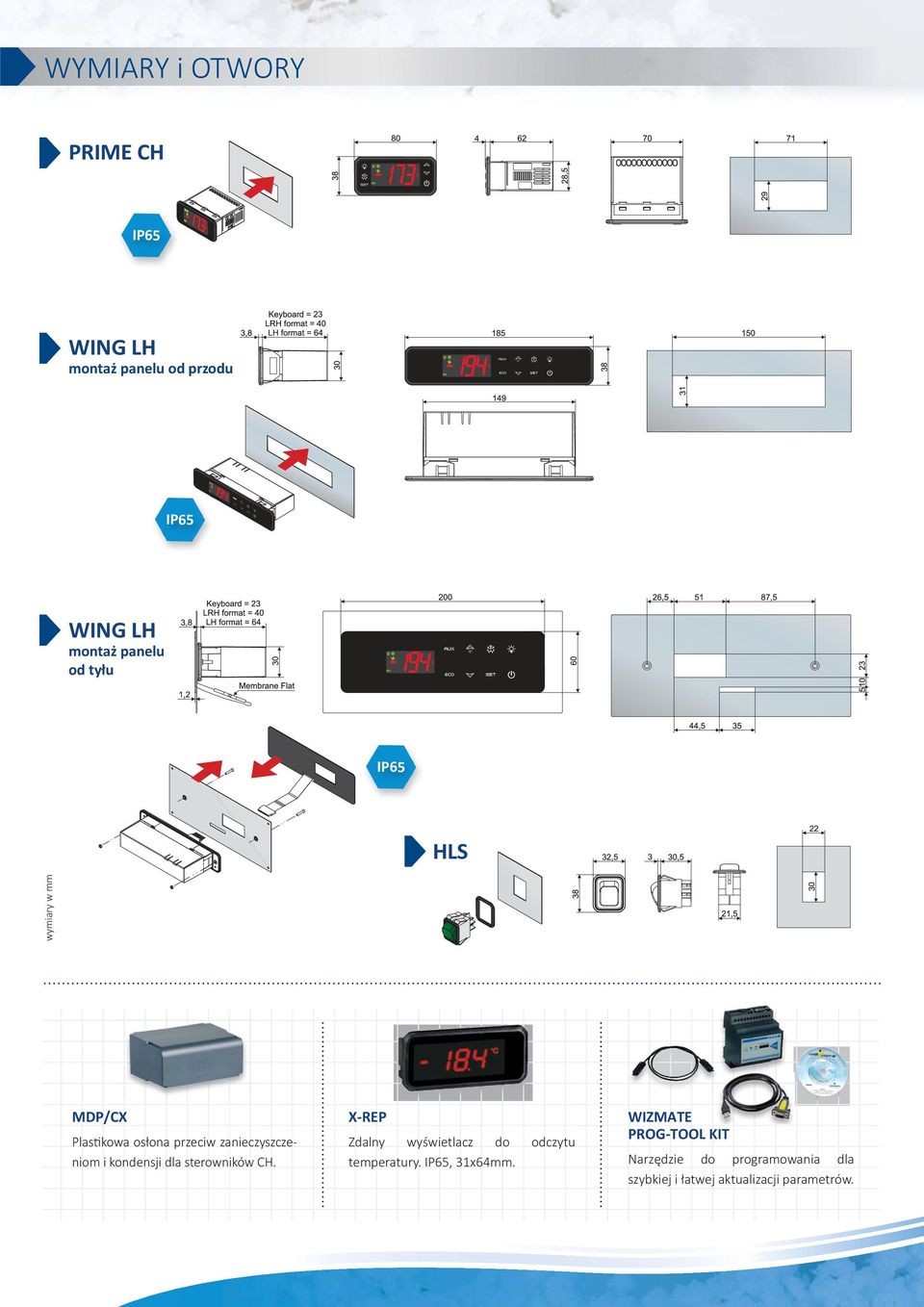

7 WYMIARY i OTWORY PRIME CH IP65 WING LH montaż panelu od przodu IP65 WING LH montaż panelu od tyłu IP65 HLS wymiary w mm MDP/CX Plas#kowa osłona przeciw zanieczyszczeniom i kondensji dla sterowników CH. X-REP Zdalny wyświetlacz do odczytu temperatury. IP65, 31x64mm. WIZMATE PROG-TOOL KIT Narzędzie do programowania dla szybkiej i łatwej aktualizacji parametrów.

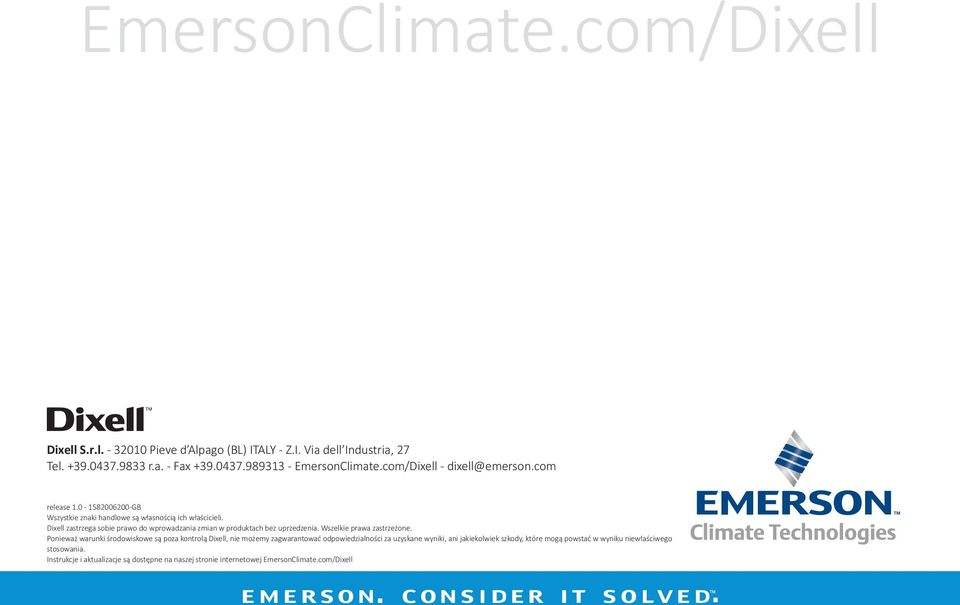

8 EmersonClimate.com/Dixell Dixell S.r.l Pieve d Alpago (BL) ITALY - Z.I. Via dell Industria, 27 Tel r.a. - Fax EmersonClimate.com/Dixell - dixell@emerson.com release GB Wszystkie znaki handlowe są własnością ich właścicieli. Dixell zastrzega sobie prawo do wprowadzania zmian w produktach bez uprzedzenia. Wszelkie prawa zastrzeżone. Ponieważ warunki środowiskowe są poza kontrolą Dixell, nie możemy zagwarantować odpowiedzialności za uzyskane wyniki, ani jakiekolwiek szkody, które mogą powstać w wyniku niewłaściwego stosowania. Instrukcje i aktualizacje są dostępne na naszej stronie internetowej EmersonClimate.com/Dixell
