SERIA PRIME CX: URZĄDZENIA PLUSOWE i MINUSOWE Innowacyjne sterowniki

intuicyjne programowanie Przycisk Włącz/Wyłącz Tryb oszczędzania

punkt nastawy Możliwość wznowienia regulacji po aktywacji alarmu

Konfigurowalne wejścia cyfrowe, również jako dodatkowe wejście czujnika

mleka Możliwość zastosowania w osuszaczu powietrza Zarządzanie

urządzenia Złącze Hot Key lub Prog Tool Kit dla szybkiego i łatwego

XR35/75/77CX lub poprzez XJ485CX) Złącze zdalnego wyświetlacza X-REP

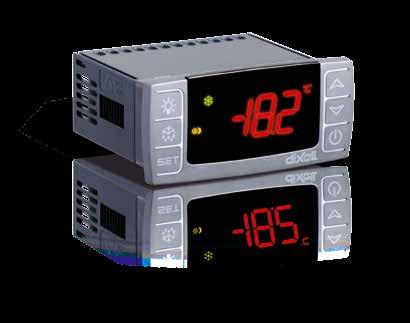

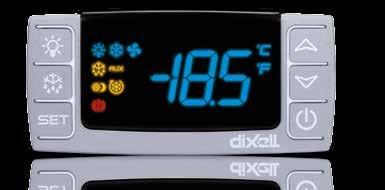

1 SERIA PRIME CX: URZĄDZENIA PLUSOWE i MINUSOWE Innowacyjne sterowniki elektroniczne dla aplikacji grzewczych i chłodniczych Łatwe i intuicyjne programowanie Przycisk Włącz/Wyłącz Tryb oszczędzania energii poprzez wejście cyfrowe Szybkie zamrażanie poprzez dedykowany punkt nastawy Możliwość wznowienia regulacji po aktywacji alarmu otwartych drzwi Rejestracja temperatury maksymalnej i minimalnej Konfigurowalne wejścia cyfrowe, również jako dodatkowe wejście czujnika Zarządzanie czujnikiem wirtualnym Cykle schładzania i przechowywania mleka Możliwość zastosowania w osuszaczu powietrza Zarządzanie temperaturą skraplacza dla zapobiegania krytycznym sytuacjom pracy urządzenia Złącze Hot Key lub Prog Tool Kit dla szybkiego i łatwego programowania Złącze szeregowe do systemów monitoringu (RS485 dla XR35/75/77CX lub poprzez XJ485CX) Złącze zdalnego wyświetlacza X-REP (alternatywnie złącze szeregowe TTL) Maksymalny pobór mocy 3 VA Wyświetlacz LED w kolorze czerwonym (10,5 mm wysokości) z ikonami 14

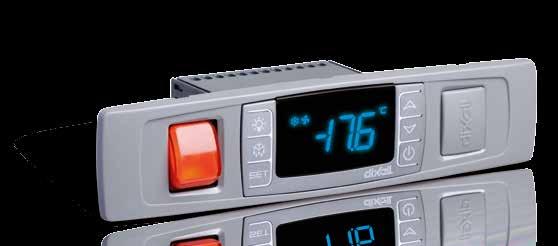

Osłona złączy przed kondensatem (MDP/CX - strona 159) Ramka adaptacyjna (przystosowana do otworów dla sterowników WING) (FA/CX - strona 158) Miejsce na montaż włączników (CXLS - strona 160) KODY DO

2 Osłona złączy przed kondensatem (MDP/CX - strona 159) Ramka adaptacyjna (przystosowana do otworów dla sterowników WING) (FA/CX - strona 158) Miejsce na montaż włączników (CXLS - strona 160) KODY DO ZAMÓWIEŃ PRIME CX X R C X - A B C D E Aby zamówić niebieski wyświetlacz skontaktuj się z Dixell A B C Rodzaj Brzęczyk Złącze X-REP Przekaźnik Rodzaj Jednostka miary RTC czujników (Wyklucza złącze TTL) sprężarki złącz 0 = 12Vac/dc N = NTC 0 = Nie Nie C = C Nie 0 = Skręcane 1 = 24Vac/dc P = PTC 1 = Tak Nie F = F Nie 1 = 20A Skręcane 2 = 24Vac 2 = Nie Tak H = C (Grzanie tylko dla XR10CX) Nie 3 = 16A Skręcane 4 = 110Vac 3 = Tak Tak L = F (Grzanie tylko dla XR10CX) Nie 6 = Wsuwane 5 = 230Vac I* = C Tak (kondensator) 7 = 20A Wsuwane M* = F Tak (kondensator) 8 = 16A Wsuwane * tylko dla XR30/70CX D E XR35/75/77CX X R C X - A B C D E Aby zamówić niebieski wyświetlacz skontaktuj się z Dixell A B C D E Rodzaj czujników Brzęczyk Jednostka miary RTC Przekaźnik sprężarki 0 = 12Vac/dc (tylko dla XR77CX) N = NTC 6 = Nie C = C Nie 0 = 1 = 24Vac/dc (tylko dla XR77CX) S = Pt = Tak F = F Nie 3 = 16A 4 = 110Vac I = C Tak (kondensator) 5 = 230Vac M = F Tak (kondensator) X R 8 0 C X - A B C D E Aby zamówić niebieski wyświetlacz skontaktuj się z Dixell A B C Rodzaj czujników Brzęczyk Jednostka miary Przekaźnik sprężarki 0 = 12Vac/dc N = NTC 0 = Nie C = C 0 = 4 = 110Vac P = PTC 1 = Tak F = F 3 = 20A 5 = 230Vac D E 15

3 PRIME CX STEROWNIKI URZĄDZEŃ bez WENTYLATORA PAROWNIKA z ODSZRANIANIEM poprzez POSTÓJ SPRĘŻARKI XR10CX XR20CX XR30CX XR35CX XR40CX Sterownik elektroniczny dla aplikacji grzewczych i chłodniczych Sterownik elektroniczny dla urządzeń plusowych z odszranianiem poprzez postój sprężarki Sterownik elektroniczny dla urządzeń plusowych z odszranianiem poprzez postój sprężarki i dodatkowym przekaźnikiem konfigurowalnym Sterownik elektroniczny dla urządzeń plusowych z odszranianiem poprzez postój sprężarki, dodatkowym przekaźnikiem konfigurowalnym i złączem R485 Sterownik elektroniczny dla urządzeń plusowych i minusowych z odszranianiem elektrycznym lub gorącym gazem CECHY XR10CX XR20CX XR30CX XR35CX XR40CX Termostat Odszranianie Sprężarka, 20A, 20A, 20A, 16A, 20A Sprężarka 2 Odszranianie Wentylator Światło lub alarm Grzałka szyby Złącze Hot Key/Prog Tool Kit Złącze wyświetlacza X-REP opcjonalne opcjonalne opcjonalne opcjonalne Złącze szeregowe TTL TTL TTL RS485 TTL Brzęczyk Zegar czasu rzeczywistego XR10CX - XR20CX XR30CX XR35CX XR40CX 16

STEROWNIKI URZĄDZEŃ z lub bez WENTYLATORA PAROWNIKA PRIME CX XR50CX XR60CX XR64CX Sterownik elektroniczny dla urządzeń plusowych i minusowych bez wentylatora parownika, z odszranianiem elektrycznym

4 STEROWNIKI URZĄDZEŃ z lub bez WENTYLATORA PAROWNIKA PRIME CX XR50CX XR60CX XR64CX Sterownik elektroniczny dla urządzeń plusowych i minusowych bez wentylatora parownika, z odszranianiem elektrycznym lub gorącym gazem i dodatkowym przekaźnikiem Sterownik elektroniczny dla urządzeń plusowych i minusowych z wentylatorem parownika oraz z funkcją wymuszania aktywacji/dezaktywacji pracy wentylatora Sterownik elektroniczny dla urządzeń plusowych i minusowych z wentylatorem parownika z dwoma parownikami CECHY XR50CX XR60CX XR64CX 12Vac/dc Termostat Odszranianie Sprężarka, 16A 20A, 16A 20A, 16A 16A Sprężarka 2 Odszranianie 16A 16A Wentylator 5A 5A 16A Światło lub alarm 5A Grzałka szyby Złącze Hot Key/Prog Tool Kit Złącze wyświetlacza X-REP opcjonalne opcjonalne opcjonalne opcjonalne opcjonalne opcjonalne Złącze szeregowe TTL TTL TTL TTL TTL TTL Brzęczyk Zegar czasu rzeczywistego XR50CX XR60CX XR64CX 17

5 PRIME CX STEROWNIKI URZĄDZEŃ z WENTYLATOREM PAROWNIKA XR70CX XR71CX XR72CX Sterownik elektroniczny dla urządzeń plusowych i minusowych z dodatkowym przekaźnikiem oraz z funkcją wymuszania aktywacji/dezaktywacji pracy wentylatora Sterownik elektroniczny dla urządzeń plusowych i minusowych oraz obsługą grzałki szyby Sterownik elektroniczny dla urządzeń plusowych i minusowych oraz obsługą dwóch sprężarek CECHY XR70CX XR71CX XR72CX 12Vac/dc 12Vac/dc 12Vac/dc Termostat Odszranianie Sprężarka, 16A 16A, 16A 16A, 16A 16A Sprężarka 2 16A Odszranianie 16A 16A 16A Wentylator 5A 16A 5A 16A 5A 16A Światło lub alarm 16A Grzałka szyby 16A Złącze Hot Key/Prog Tool Kit Złącze wyświetlacza X-REP opcjonalne opcjonalne opcjonalne opcjonalne opcjonalne opcjonalne Złącze szeregowe TTL TTL TTL TTL TTL TTL Brzęczyk Zegar czasu rzeczywistego XR70CX XR71CX XR72CX 18

6 STEROWNIKI URZĄDZEŃ z WENTYLATOREM PAROWNIKA lub SCHŁADZALNIKÓW MLEKA i OSUSZACZY POWIETRZA XR75CX Sterownik elektroniczny dla urządzeń plusowych i minusowych z wentylatorem parownika, z dodatkowym przekaźnikiem, z funkcją wymuszania aktywacji/dezaktywacji pracy wentylatora i złączem RS485 XR77CX Sterownik elektroniczny dla urządzeń plusowych i minusowych z wentylatorem parownika, z dodatkowym przekaźnikiem, z funkcją wymuszania aktywacji/dezaktywacji pracy wentylatora, złączem RS485 i przekaźnikami na osobnych liniach Sterownik elektroniczny schładzalników mleka oraz osuszaczy powietrza CECHY XR75CX PRIME CX XR77CX 12Vac/dc, 16A, 12A, 20A 12A 5A 5A 7A Termostat Odszranianie Sprężarka Sprężarka 2 Odszranianie Wentylator Światło lub alarm Grzałka szyby Złącze Hot Key/Prog Tool Kit Złącze wyświetlacza X-REP Złącze szeregowe Brzęczyk Zegar czasu rzeczywistego XR75CX RS485 XR77CX RS485 TTL 19
