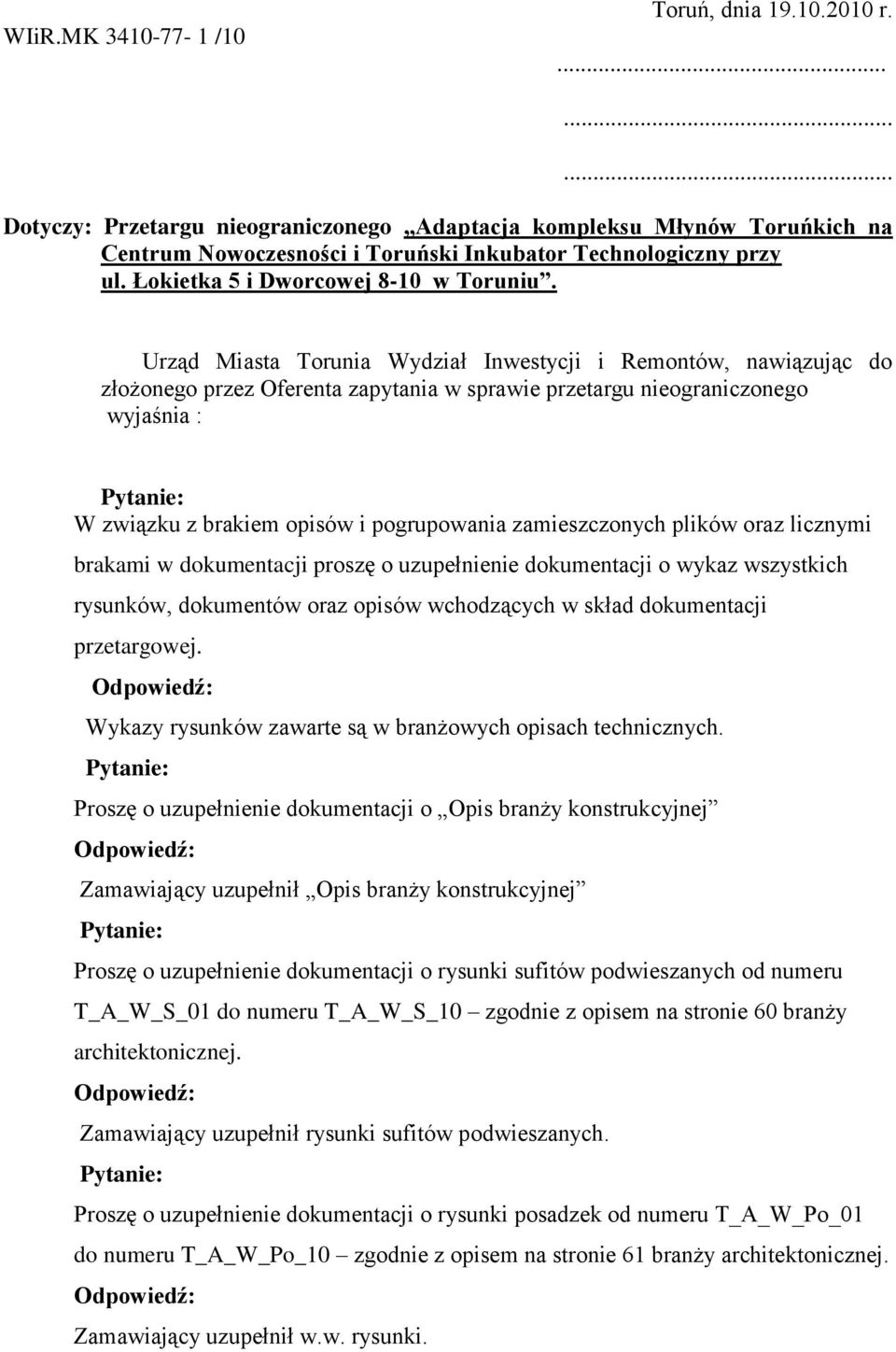

1 WIiR.MK /10 Toruń, dnia r Dotyczy: Przetargu nieograniczonego Adaptacja kompleksu Młynów Toruńkich na Centrum Nowoczesności i Toruński Inkubator Technologiczny przy ul. Łokietka 5 i Dworcowej 8-10 w Toruniu. Urząd Miasta Torunia Wydział Inwestycji i Remontów, nawiązując do złożonego przez Oferenta zapytania w sprawie przetargu nieograniczonego wyjaśnia : W związku z brakiem opisów i pogrupowania zamieszczonych plików oraz licznymi brakami w dokumentacji proszę o uzupełnienie dokumentacji o wykaz wszystkich rysunków, dokumentów oraz opisów wchodzących w skład dokumentacji przetargowej. Wykazy rysunków zawarte są w branżowych opisach technicznych. Proszę o uzupełnienie dokumentacji o Opis branży konstrukcyjnej Zamawiający uzupełnił Opis branży konstrukcyjnej Proszę o uzupełnienie dokumentacji o rysunki sufitów podwieszanych od numeru T_A_W_S_01 do numeru T_A_W_S_10 zgodnie z opisem na stronie 60 branży architektonicznej. Zamawiający uzupełnił rysunki sufitów podwieszanych. Proszę o uzupełnienie dokumentacji o rysunki posadzek od numeru T_A_W_Po_01 do numeru T_A_W_Po_10 zgodnie z opisem na stronie 61 branży architektonicznej. Zamawiający uzupełnił w.w. rysunki.

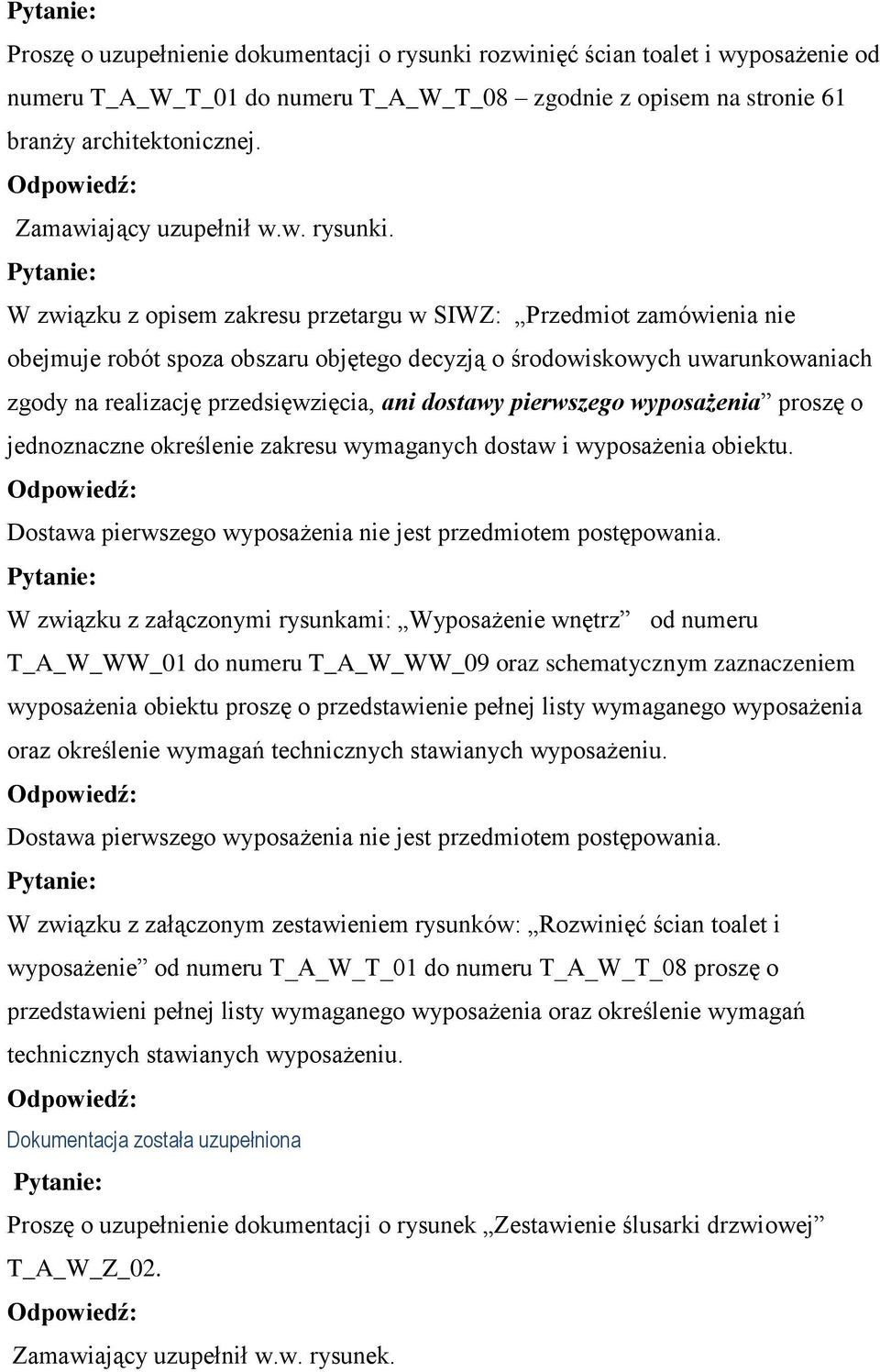

2 Proszę o uzupełnienie dokumentacji o rysunki rozwinięć ścian toalet i wyposażenie od numeru T_A_W_T_01 do numeru T_A_W_T_08 zgodnie z opisem na stronie 61 branży architektonicznej. Zamawiający uzupełnił w.w. rysunki. W związku z opisem zakresu przetargu w SIWZ: Przedmiot zamówienia nie obejmuje robót spoza obszaru objętego decyzją o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia, ani dostawy pierwszego wyposażenia proszę o jednoznaczne określenie zakresu wymaganych dostaw i wyposażenia obiektu. Dostawa pierwszego wyposażenia nie jest przedmiotem postępowania. W związku z załączonymi rysunkami: Wyposażenie wnętrz od numeru T_A_W_WW_01 do numeru T_A_W_WW_09 oraz schematycznym zaznaczeniem wyposażenia obiektu proszę o przedstawienie pełnej listy wymaganego wyposażenia oraz określenie wymagań technicznych stawianych wyposażeniu. Dostawa pierwszego wyposażenia nie jest przedmiotem postępowania. W związku z załączonym zestawieniem rysunków: Rozwinięć ścian toalet i wyposażenie od numeru T_A_W_T_01 do numeru T_A_W_T_08 proszę o przedstawieni pełnej listy wymaganego wyposażenia oraz określenie wymagań technicznych stawianych wyposażeniu. Dokumentacja została uzupełniona Proszę o uzupełnienie dokumentacji o rysunek Zestawienie ślusarki drzwiowej T_A_W_Z_02. Zamawiający uzupełnił w.w. rysunek.

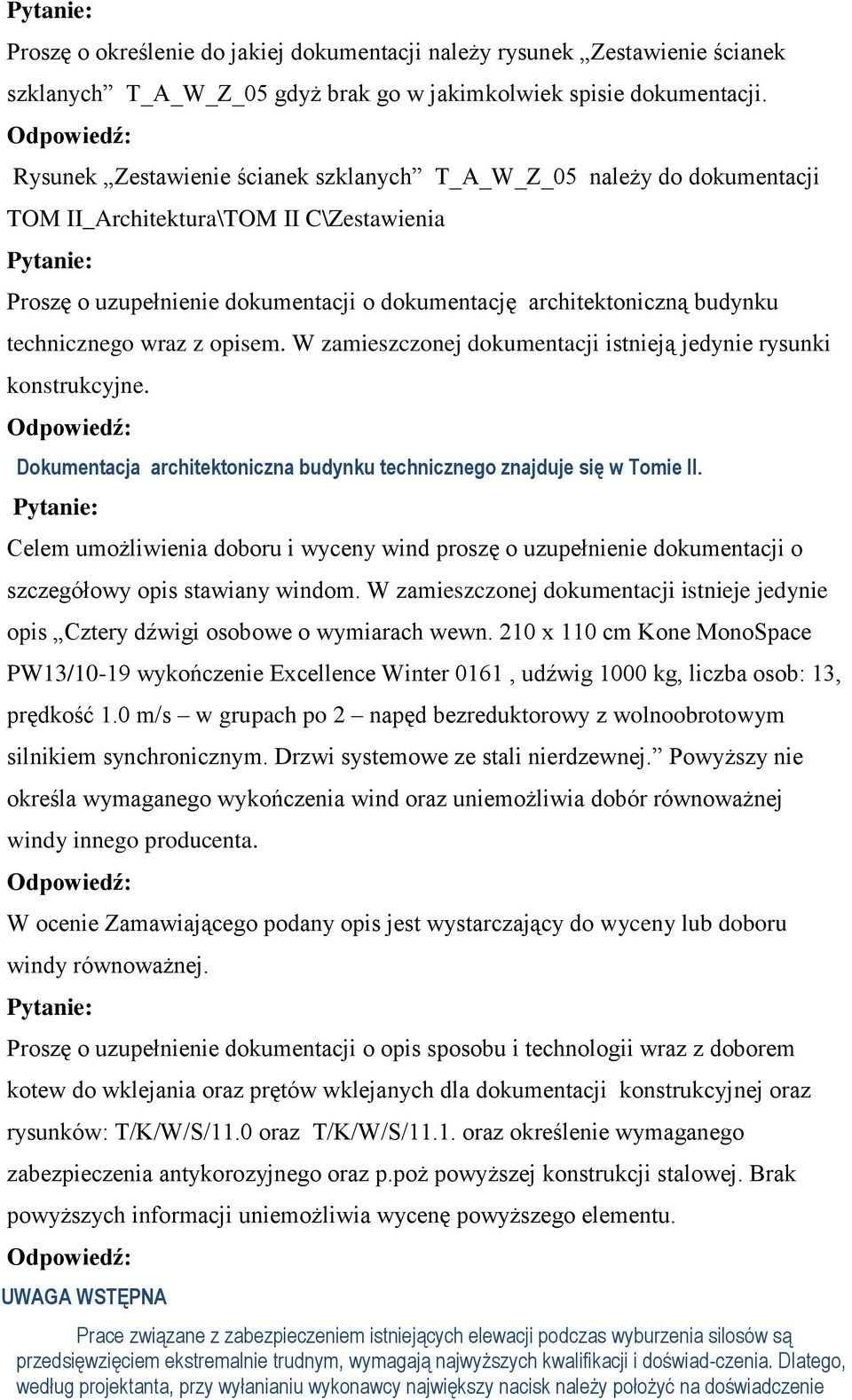

3 Proszę o określenie do jakiej dokumentacji należy rysunek Zestawienie ścianek szklanych T_A_W_Z_05 gdyż brak go w jakimkolwiek spisie dokumentacji. Rysunek Zestawienie ścianek szklanych T_A_W_Z_05 należy do dokumentacji TOM II_Architektura\TOM II C\Zestawienia Proszę o uzupełnienie dokumentacji o dokumentację architektoniczną budynku technicznego wraz z opisem. W zamieszczonej dokumentacji istnieją jedynie rysunki konstrukcyjne. Dokumentacja architektoniczna budynku technicznego znajduje się w Tomie II. Celem umożliwienia doboru i wyceny wind proszę o uzupełnienie dokumentacji o szczegółowy opis stawiany windom. W zamieszczonej dokumentacji istnieje jedynie opis Cztery dźwigi osobowe o wymiarach wewn. 210 x 110 cm Kone MonoSpace PW13/10-19 wykończenie Excellence Winter 0161, udźwig 1000 kg, liczba osob: 13, prędkość 1.0 m/s w grupach po 2 napęd bezreduktorowy z wolnoobrotowym silnikiem synchronicznym. Drzwi systemowe ze stali nierdzewnej. Powyższy nie określa wymaganego wykończenia wind oraz uniemożliwia dobór równoważnej windy innego producenta. W ocenie Zamawiającego podany opis jest wystarczający do wyceny lub doboru windy równoważnej. Proszę o uzupełnienie dokumentacji o opis sposobu i technologii wraz z doborem kotew do wklejania oraz prętów wklejanych dla dokumentacji konstrukcyjnej oraz rysunków: T/K/W/S/11.0 oraz T/K/W/S/11.1. oraz określenie wymaganego zabezpieczenia antykorozyjnego oraz p.poż powyższej konstrukcji stalowej. Brak powyższych informacji uniemożliwia wycenę powyższego elementu. UWAGA WSTĘPNA Prace związane z zabezpieczeniem istniejących elewacji podczas wyburzenia silosów są przedsięwzięciem ekstremalnie trudnym, wymagają najwyższych kwalifikacji i doświad-czenia. Dlatego, według projektanta, przy wyłanianiu wykonawcy największy nacisk należy położyć na doświadczenie

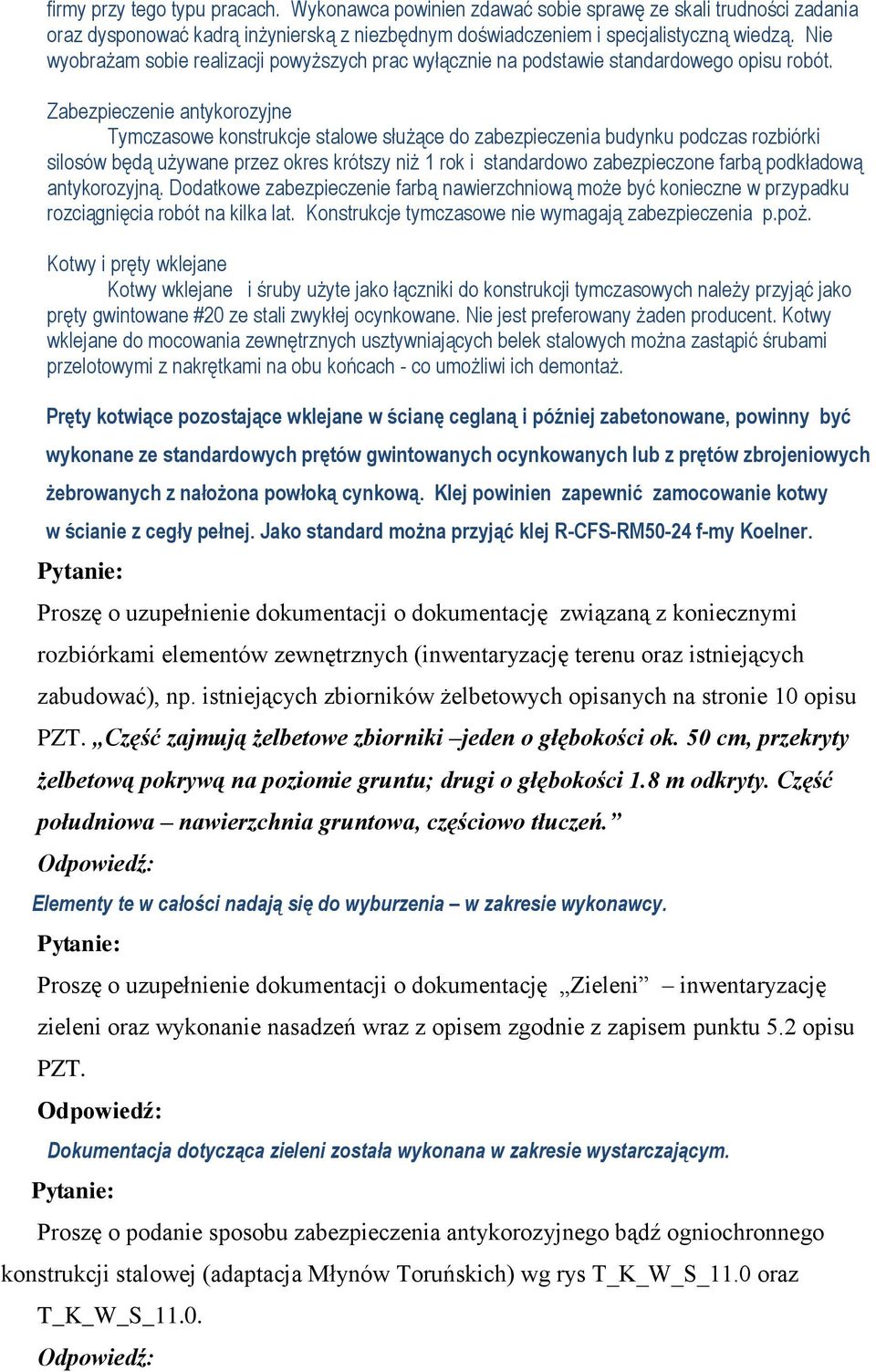

4 firmy przy tego typu pracach. Wykonawca powinien zdawać sobie sprawę ze skali trudności zadania oraz dysponować kadrą inżynierską z niezbędnym doświadczeniem i specjalistyczną wiedzą. Nie wyobrażam sobie realizacji powyższych prac wyłącznie na podstawie standardowego opisu robót. Zabezpieczenie antykorozyjne Tymczasowe konstrukcje stalowe służące do zabezpieczenia budynku podczas rozbiórki silosów będą używane przez okres krótszy niż 1 rok i standardowo zabezpieczone farbą podkładową antykorozyjną. Dodatkowe zabezpieczenie farbą nawierzchniową może być konieczne w przypadku rozciągnięcia robót na kilka lat. Konstrukcje tymczasowe nie wymagają zabezpieczenia p.poż. Kotwy i pręty wklejane Kotwy wklejane i śruby użyte jako łączniki do konstrukcji tymczasowych należy przyjąć jako pręty gwintowane #20 ze stali zwykłej ocynkowane. Nie jest preferowany żaden producent. Kotwy wklejane do mocowania zewnętrznych usztywniających belek stalowych można zastąpić śrubami przelotowymi z nakrętkami na obu końcach - co umożliwi ich demontaż. Pręty kotwiące pozostające wklejane w ścianę ceglaną i później zabetonowane, powinny być wykonane ze standardowych prętów gwintowanych ocynkowanych lub z prętów zbrojeniowych żebrowanych z nałożona powłoką cynkową. Klej powinien zapewnić zamocowanie kotwy w ścianie z cegły pełnej. Jako standard można przyjąć klej R-CFS-RM50-24 f-my Koelner. Proszę o uzupełnienie dokumentacji o dokumentację związaną z koniecznymi rozbiórkami elementów zewnętrznych (inwentaryzację terenu oraz istniejących zabudować), np. istniejących zbiorników żelbetowych opisanych na stronie 10 opisu PZT. Część zajmują żelbetowe zbiorniki jeden o głębokości ok. 50 cm, przekryty żelbetową pokrywą na poziomie gruntu; drugi o głębokości 1.8 m odkryty. Część południowa nawierzchnia gruntowa, częściowo tłuczeń. Elementy te w całości nadają się do wyburzenia w zakresie wykonawcy. Proszę o uzupełnienie dokumentacji o dokumentację Zieleni inwentaryzację zieleni oraz wykonanie nasadzeń wraz z opisem zgodnie z zapisem punktu 5.2 opisu PZT. Dokumentacja dotycząca zieleni została wykonana w zakresie wystarczającym. Proszę o podanie sposobu zabezpieczenia antykorozyjnego bądź ogniochronnego konstrukcji stalowej (adaptacja Młynów Toruńskich) wg rys T_K_W_S_11.0 oraz T_K_W_S_11.0.

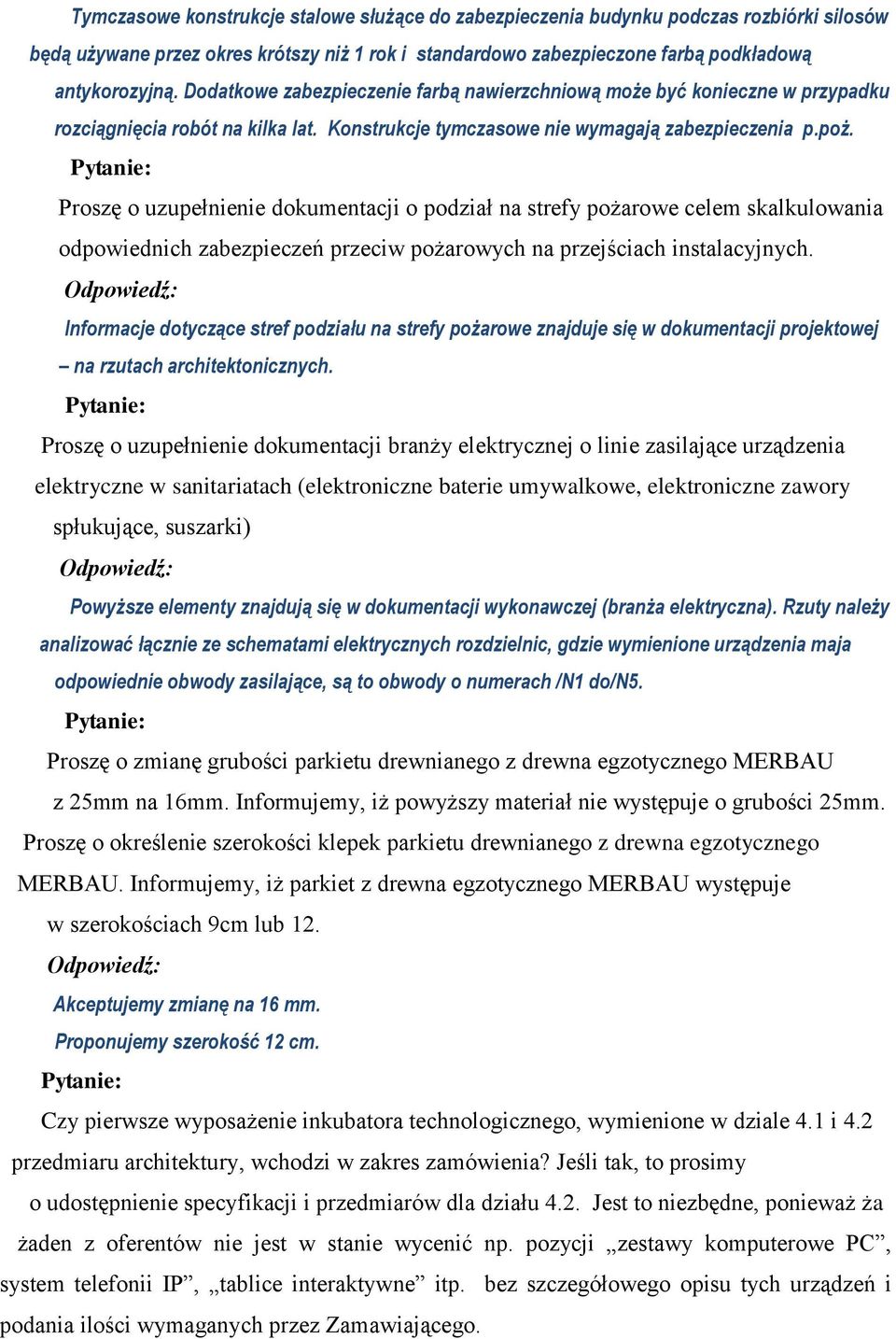

5 Tymczasowe konstrukcje stalowe służące do zabezpieczenia budynku podczas rozbiórki silosów będą używane przez okres krótszy niż 1 rok i standardowo zabezpieczone farbą podkładową antykorozyjną. Dodatkowe zabezpieczenie farbą nawierzchniową może być konieczne w przypadku rozciągnięcia robót na kilka lat. Konstrukcje tymczasowe nie wymagają zabezpieczenia p.poż. Proszę o uzupełnienie dokumentacji o podział na strefy pożarowe celem skalkulowania odpowiednich zabezpieczeń przeciw pożarowych na przejściach instalacyjnych. Informacje dotyczące stref podziału na strefy pożarowe znajduje się w dokumentacji projektowej na rzutach architektonicznych. Proszę o uzupełnienie dokumentacji branży elektrycznej o linie zasilające urządzenia elektryczne w sanitariatach (elektroniczne baterie umywalkowe, elektroniczne zawory spłukujące, suszarki) Powyższe elementy znajdują się w dokumentacji wykonawczej (branża elektryczna). Rzuty należy analizować łącznie ze schematami elektrycznych rozdzielnic, gdzie wymienione urządzenia maja odpowiednie obwody zasilające, są to obwody o numerach /N1 do/n5. Proszę o zmianę grubości parkietu drewnianego z drewna egzotycznego MERBAU z 25mm na 16mm. Informujemy, iż powyższy materiał nie występuje o grubości 25mm. Proszę o określenie szerokości klepek parkietu drewnianego z drewna egzotycznego MERBAU. Informujemy, iż parkiet z drewna egzotycznego MERBAU występuje w szerokościach 9cm lub 12. Akceptujemy zmianę na 16 mm. Proponujemy szerokość 12 cm. Czy pierwsze wyposażenie inkubatora technologicznego, wymienione w dziale 4.1 i 4.2 przedmiaru architektury, wchodzi w zakres zamówienia? Jeśli tak, to prosimy o udostępnienie specyfikacji i przedmiarów dla działu 4.2. Jest to niezbędne, ponieważ ża żaden z oferentów nie jest w stanie wycenić np. pozycji zestawy komputerowe PC, system telefonii IP, tablice interaktywne itp. bez szczegółowego opisu tych urządzeń i podania ilości wymaganych przez Zamawiającego.

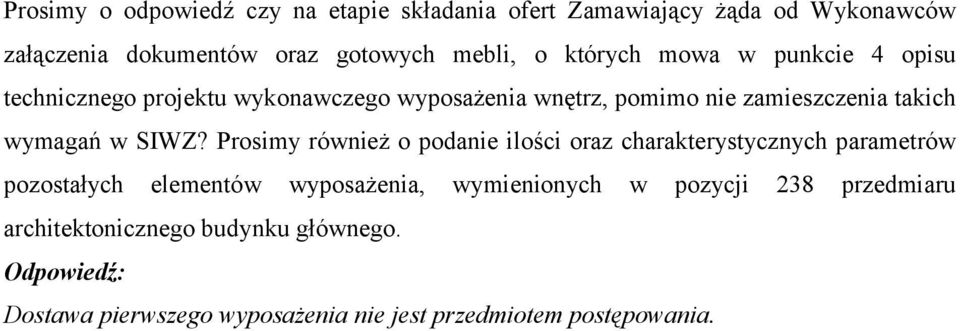

6 Prosimy o odpowiedź czy na etapie składania ofert Zamawiający żąda od Wykonawców załączenia dokumentów oraz gotowych mebli, o których mowa w punkcie 4 opisu technicznego projektu wykonawczego wyposażenia wnętrz, pomimo nie zamieszczenia takich wymagań w SIWZ? Prosimy również o podanie ilości oraz charakterystycznych parametrów pozostałych elementów wyposażenia, wymienionych w pozycji 238 przedmiaru architektonicznego budynku głównego. Dostawa pierwszego wyposażenia nie jest przedmiotem postępowania.
