1 BIS starquick - System montażowy BIS starquick Obejmy z tworzywa sztucznego (szare) 3 BIS starquick Obejmy z tworzywa sztucznego (białe) 4 BIS starquick Obejmy z tworzywa sztucznego (w kolorze miedzi) 5 BIS starquick Podwójne płyty ścienne 6 BIS starquick Adaptery do prętów gwintowanych 7 BIS starquick Bloki dystansowe do obejm 8 BIS starquick Dyble szybkomontażowe 9 BIS starquick Szyny montażowe z tworzywa sztucznego 10 BIS starquick Adaptery szynowe 11 BIS starquick Kołki wciskane do montażu szyn z tworzywa sztucznego 12 BIS starquick Uniwersalne adaptery szynowe 13 BIS starquick Adaptery Strut 14 BIS starquick Nakrętki mocujące do obejm 15 BIS starquick Kołki do betonu komórkowego 16 BIS starquick Kołki wciskane dla obejm 17 BIS starquick Śruby młotkowe BIS RapidRail 18 BIS Uchwyty podwójne BIS Push-fit Klipsy jednoczęściowe z tworzywa sztucznego podwójne (białe) 26 BIS Duplo KS Obejmy z tworzywa sztucznego podwójne 27 BIS Filtry rynnowe BIS Filtry do rynien deszczowych 28 BIS Uchwyty i klipsy pojedyncze Clic 1978 Obejmy z tworzywa sztucznego 19 BIS Combifix Uchwyty zamykane z tworzywa sztucznego pojedyncze do szyn (białe) 20 BIS Isonyl Obejmy zamykane z tworzywa sztucznego pojedyncze do szyn (szare) 21 BIS Polymat Obejmy z okładziną do rur z tworzyw sztucznych 22 BIS Klipsy zamykane z tworzywa sztucznego pojedyncze do szyn (szare) 23 BIS Klipsy jednoczęściowe z tworzywa sztucznego pojedyncze do szyn (szare) 24 BIS Push-fit Klipsy jednoczęściowe z tworzywa sztucznego pojedyncze (białe) 25

2 BIS Obejmy z tworzyw sztucznych C BIS starquick Obejmy (szare) do wszystkich typów rur Ø mm Fa,z / Fb,z Fa,x Fa,x Fb,x Fb,x obejmy jednoczęściowe obejma jest zamykana przez dociśnięcie rury nadaje się do użycia na zewnątrz, w środowiskach agresywnych, zakładach chemicznych, galwanizerniach, itp. przystosowane do łączenia kilku obejm przy pomocy opatentowanej szyny, adaptera lub bezpośredniego połączenia kilku obejm ze sobą materiał: modyfikowany PA6 (poliamid), w kolorze szarym (zgodnie z RAL 7035) odporne na działanie UV, starzenie się, oleje i benzyny nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C Nr kat. D D DN Typ B H h Fa,z Fb,z Pud. Kart. (mm) (") (mm) (mm) (mm) (mm) (N) (N) ⅛ 6 SQ ¼ 8 SQ SQ ⅜ 10 SQ ½ 15 SQ ¾ 20 SQ SQ SQ SQ ¼ 32 SQ SQ H h ( ) D B (UL 1565) 10 mm 10,5 mm (<= SQ-32) 12,0 mm (>= SQ-36) 4,5 mm * BIS starquick Ø mm 17 mm (20 mm*) ½ 40 SQ SQ Fa,x = Fa,z / Fb,x = Fb,z. Uzupełnienie BIS GOLD Dyble wbijane do płyt gipsowych BIS starquick Podwójne płyty ścienne BIS starquick Dyble szybkomontażowe BIS starquick Nakrętki mocujące do obejm C

3 BIS starquick Obejmy (białe) do wszystkich typów rur Ø mm Fa,z / Fb,z Fa,x Fa,x Fb,x Fb,x obejmy jednoczęściowe obejma jest zamykana przez dociśnięcie rury nadaje się do użycia na zewnątrz, w środowiskach agresywnych, zakładach chemicznych, galwanizerniach, itp. przystosowane do łączenia kilku obejm przy pomocy opatentowanej szyny, adaptera lub bezpośredniego połączenia kilku obejm ze sobą materiał: modyfikowany PA6 (poliamid), w kolorze białym (zgodnie z RAL 9003) odporne na działanie UV, starzenie się, oleje i benzyny nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C Nr kat. D D DN Typ B H h Fa,z Fb,z Pud. Kart. (mm) (") (mm) (mm) (mm) (mm) (N) (N) ⅛ 6 SQ ¼ 8 SQ SQ ⅜ 10 SQ ½ 15 SQ ¾ 20 SQ SQ SQ SQ ¼ 32 SQ SQ H h ( ) D B (UL 1565) 10 mm 10,5 mm (<= SQ-32) 12,0 mm (>= SQ-36) 4,5 mm * BIS starquick Ø mm 17 mm (20 mm*) ½ 40 SQ SQ Fa,x = Fa,z / Fb,x = Fb,z. Zamiennik BIS starquick Obejmy (szare) Uzupełnienie BIS starquick Podwójne płyty ścienne BIS starquick Dyble szybkomontażowe BIS starquick Nakrętki mocujące do obejm C 05 10

4 BIS Obejmy z tworzyw sztucznych C BIS starquick Obejmy (w kolorze miedzi) do wszystkich typów rur Ø mm Fa,z / Fb,z Fa,x Fa,x Fb,x Fb,x obejmy jednoczęściowe obejma jest zamykana przez dociśnięcie rury nadaje się do użycia na zewnątrz, w środowiskach agresywnych, zakładach chemicznych, galwanizerniach, itp. przystosowane do łączenia kilku obejm przy pomocy opatentowanej szyny, adaptera lub bezpośredniego połączenia kilku obejm ze sobą materiał: modyfikowany PA6 (poliamid), w kolorze miedzi odporne na działanie UV, starzenie się, oleje i benzyny nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C ( ) (UL 1565) D Nr kat. D D DN Typ B H h Fa,z Fb,z Pud. Kart. (mm) (") (mm) (mm) (mm) (mm) (N) (N) ⅛ 6 SQ ¼ 8 SQ SQ ⅜ 10 SQ ½ 15 SQ ¾ 20 SQ SQ H h B 10,5 mm 4,5 mm 17 mm Fa,x = Fa,z / Fb,x = Fb,z. 10 mm Uzupełnienie BIS starquick Dyble szybkomontażowe BIS starquick Nakrętki mocujące do obejm 9 15 C

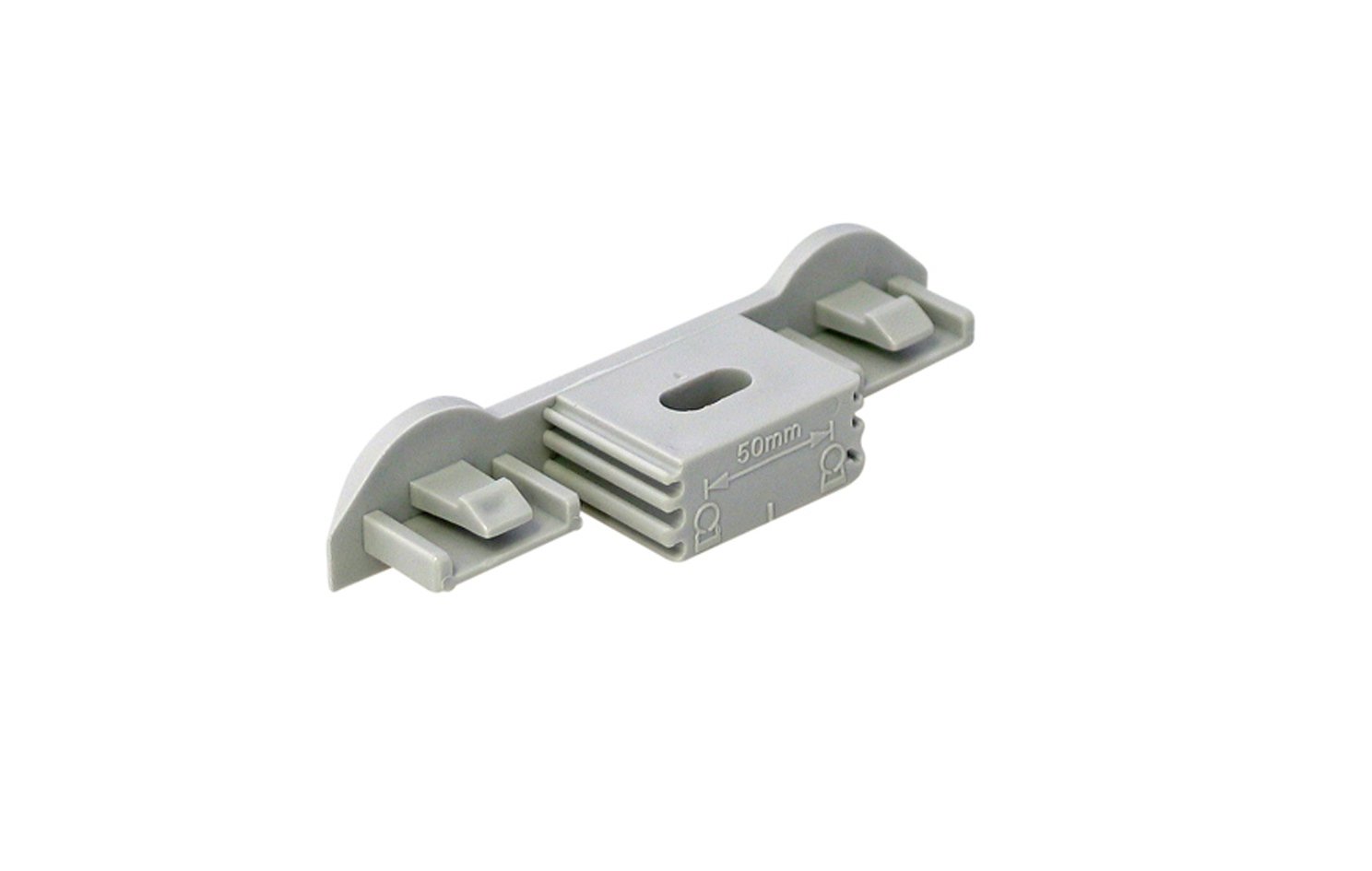

5 BIS starquick Podwójne płyty ścienne system BIS starquick - akcesoria do mocowania 2 rur za pomocą obejm BIS starquick odpowiednie dla obejm BIS starquick poniżej rozmiaru SQ-20 włącznie odległość pomiędzy ścianą i obejmą jest taka sama jak dla pojedynczej obejmy materiał: modyfikowany PA6 (poliamid), w kolorze szarym lub w kolorze białym odporne na działanie UV, starzenie się, oleje i benzyny nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C 75 mm Nr kat. Model Fa,z Kolor Pud. Kart. (N) 50 mm Szary (RAL 7035) Biały (RAL 9003) Z dyblem szybkomontażowym 600 Szary (RAL 7035) Dyble szybkomontażowe: zastosowanie do mocowania w betonie, betonie komórkowym, cegle. 20 mm 4,8 x 10 mm Zamiennik BIS starquick Szyny montażowe Uzupełnienie BIS starquick Dyble szybkomontażowe C 05 20

6 BIS Obejmy z tworzyw sztucznych C BIS starquick Adaptery do prętów system BIS starquick - akcesoria do mocowania obejm BIS starquick odporne na działanie UV, starzenie do pręta gwintowanego się, oleje i benzyny do szybkiego i prostego montażu rur nie koroduje, podlega recyklingowi, na już istniejących podwieszeniach do instalacji przeznaczona dla SQ-10 do SQ-51 materiał: PA (poliamid) w kolorze szarym (zgodnie z RAL 7035) Nr kat. Model bez halogenu zakres temperatur: od ok. -40 C do +130 C G Pud. Kart. M6 M G 27 mm SQ10 - SQ SQ10 - SQ51 35 mm 6 C 05 25

7 BIS starquick Bloki dystansowe do obejm system BIS starquick - akcesoria do dystansowego mocowania obejm do prawidłowego zamocowania należy użyć śruby lub wkręta o długości min. 55 mm przeznaczona dla SQ-10 do SQ-36 obejmy BIS starquick mogą być łatwiej mocowane przy użyciu bloku dystansowego dla większej odległości, bloki dystansowe mogą być połączone ze sobą (odległość np. do ściany) materiał: modyfikowany PA6 (poliamid), w kolorze szarym (zgodnie z RAL 7035) odporne na działanie UV, tlenu i chemikaliów nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C Nr kat. Pud. Kart mm 27 mm 17 mm 7 C 05 30

8 BIS Obejmy z tworzyw sztucznych C BIS starquick Dyble szybkomontażowe system BIS starquick - akcesoria do mocowania obejm BIS starquick bez nakrętki do mocowania w betonie, betonie komórkowym, cegle materiał: śruba wykonana ze stali, dybel wykonany z PA (poliamid), w kolorze szarym Nr kat. Pud. Kart mm 6 mm C

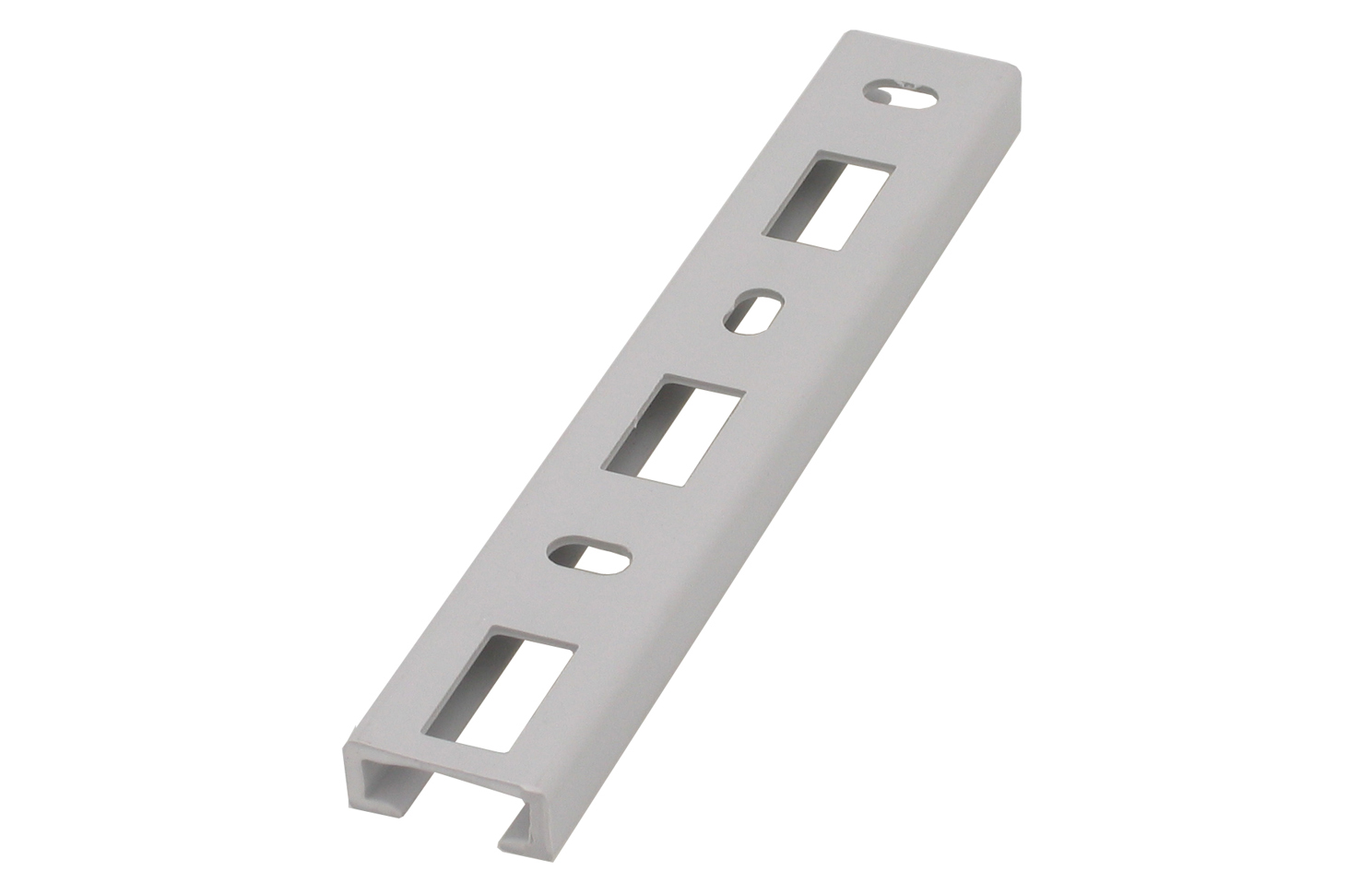

9 BIS starquick Szyny montażowe system BIS starquick - akcesoria do mocowania dwóch lub więcej rur z użyciem obejm BIS starquick bez nakrętki obejma BIS starquick musi być zamocowana w szynie przy użyciu adaptera szynowego (Nr kat ) materiał: PVC (polivinylochloryd) w kolorze szarym (zgodnie z RAL 7035) Nr kat. L Pud. Kart mm m x 10 mm 10 x 6 mm 10 x 6 mm L 24 mm 11,5 mm 10 mm Uzupełnienie BIS starquick Adaptery szynowe BIS starquick Kołki wciskane dla szyn C 05 45

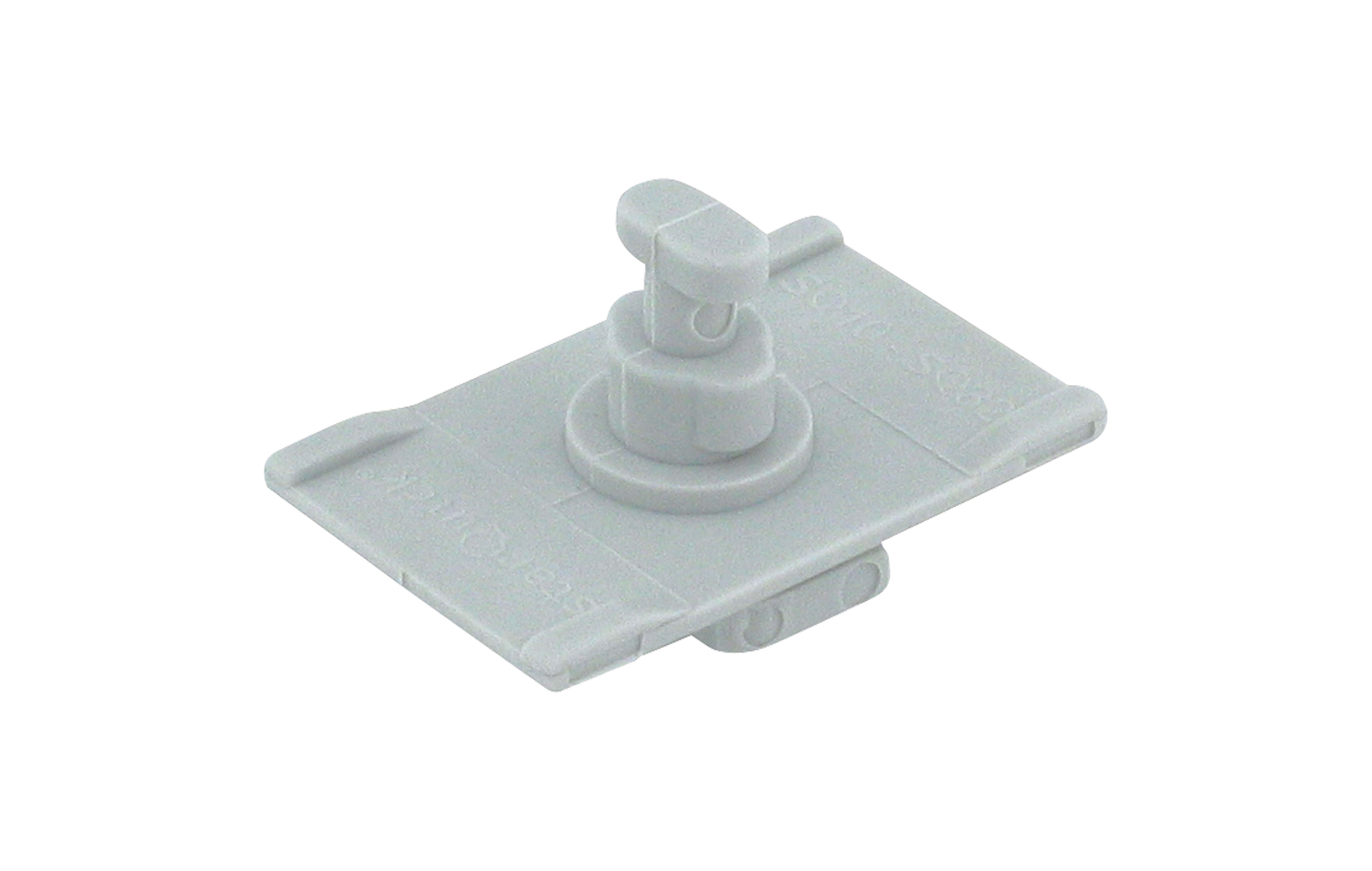

10 BIS Obejmy z tworzyw sztucznych C BIS starquick Adaptery szynowe system BIS starquick - akcesoria odpowiedni dla obejm BIS starquick poniżej rozmiaru SQ-32 włącznie do mocowania obejm BIS starquick (bez nakrętki) na szynie BIS starquick lub w Adapterach-Strut (Nr kat ) materiał: modyfikowany PA6 (poliamid), w kolorze szarym (zgodnie z RAL 7035) odporne na działanie UV, starzenie się, oleje i benzyny nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C Nr kat. Dla Pud. Kart. 12 mm 8 mm BIS starquick mm 4,5 mm 8 mm 10 mm 17 mm 19 mm 3 mm C

11 BIS starquick Kołki wciskane dla szyn system BIS starquick - akcesoria do mocowania BIS starquick Szyny montażowe wywierć otwór Ø 6 mm i wprowadź dybel materiał: modyfikowany PA6 (poliamid), w kolorze szarym (zgodnie z RAL 7035) odporne na działanie UV, starzenie się, oleje i benzyny nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C Nr kat. Dla Pud. Kart BIS starquick mm 6 mm 11 C 05 55

12 BIS Obejmy z tworzyw sztucznych C BIS starquick Uniwersalne adaptery szynowe system BIS starquick - akcesoria do mocowania obejm BIS starquick w szynach BIS RapidRail lub Strut do szybkiego i prostego montażu rur na już istniejących podwieszeniach do instalacji odpowiedni dla SQ-10 do SQ-51 przeznaczona dla WM0, 1, 15, 2, 30, 35 + Strut materiał: modyfikowany PA6 (poliamid), w kolorze szarym (zgodnie z RAL 7035) odporne na działanie UV, starzenie się, oleje i benzyny nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C 21 mm Nr kat. Dla szyny Pud. Kart WM Strut mm 35 mm 35 mm 24,5 mm C

13 BIS starquick Adaptery Strut system BIS starquick - akcesoria SQ odpowiedni dla obejm BIS starquick poniżej rozmiaru SQ-32 włącznie do mocowania obejm BIS starquick w szynach Strut (np. BIS RapidStrut ) obejma BIS starquick musi być zamocowana do adaptera Strut przy użyciu adaptera szynowego (Nr kat ) materiał: POM (polioxymetylen) w kolorze szarym (zgodnie z RAL 7035) Nr kat. Dla szyny Pud. Kart Strut x 11 mm 12 mm 21 mm Zamiennik BIS starquick Śruby młotkowe BIS RapidRail 18 Uzupełnienie BIS starquick Adaptery szynowe C 05 60

14 BIS Obejmy z tworzyw sztucznych C BIS starquick Nakrętki mocujące do obejm system BIS starquick - akcesoria do stworzenia możliwości połączenia gwintowanego dla obejm BIS starquick całkowicie chowa sie w obejmie materiał: PC (policarbonat) w kolorze szarym lub w kolorze białym nie koroduje zakres temperatur: od ok. -35 C do ok C (stała); chwilowa do ok C Nr kat. G Kolor Pud. Kart M6 Szary (RAL 7035) M6 Biały (RAL 9003) M8 Szary (RAL 7035) mm 4 mm 15 mm G C

15 BIS starquick Kołki do betonu komórkowego system BIS starquick - akcesoria wbijane młotkiem do betonu komórkowego do mocowania obejm BIS starquick lub innych z nakrętką przyłączeniową M6 mogą być wbijane do betonu bez wiercenia materiał: modyfikowany PA6 (poliamid), w kolorze szarym (zgodnie z RAL 7035) odporne na działanie UV, starzenie się, oleje i benzyny nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C Nr kat. Pud. Kart mm M6 35 mm 15 C 05 70

16 BIS Obejmy z tworzyw sztucznych C BIS starquick Kołki wciskane dla obejm system BIS starquick - akcesoria do mocowania obejm BIS starquick lub innych z nakrętką przyłączeniową M6 wywierć otwór Ø 6 mm i wprowadź dybel materiał: modyfikowany PA6 (poliamid), w kolorze szarym (zgodnie z RAL 7035) odporne na działanie UV, starzenie się, oleje i benzyny nie koroduje, podlega recyklingowi, bez halogenu zakres temperatur: od ok. -40 C do +130 C Nr kat. Pud. Kart. M mm 9 mm 6 mm C

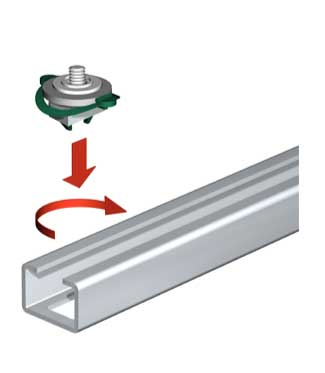

17 BIS starquick Śruby młotkowe BIS RapidRail system BIS starquick - akcesoria Nr kat : do mocowania obejm BIS starquick w profilach stalowych z otwarciem 15 mm (np. WM0, 1, 15, 2, 30, 35) Nr kat : do mocowania obejm BIS starquick w szynach Strut (np. BIS RapidStrut ) materiał: części metalowe wykonane ze stali ; sprężyny wykonane z POM (polioxymetylen) w kolorze zielonym ocynkowane elektrolitycznie Nr kat. G Dla szyny Pud. Kart M8 WM M8 Strut mm 19 mm G G 17 C 05 80

18 BIS Obejmy z tworzyw sztucznych C Clic 1978 Obejmy z tworzywa sztucznego do wszystkich typów rur Ø mm M12 Fb,z Fb,x Fb,x obejmy jednoczęściowe obejma jest zamykana przez dociśnięcie rury obejma może być mocowana przy użyciu 2 śrub M10 do zastosowań wewnątrz budynków, instalacji w zakładach chemicznych, instalacji: elektrotechnicznych, sanitarnych, techniki basenowej itp. materiał: wysokiej jakości PP homopropylen, szary (zgodny z RAL 7035) nie koroduje, bez halogenu zakres temperatur: od ok. -10 C do ok. +80 C (stała); chwilowa do ok C (UL 1565) Nr kat. D D DN G B H h Fb,x Fb,z Pud. (mm) (") (mm) (mm) (mm) (mm) (N) (N) M ½ 65 M M M M M Obciążenie niszczące (Fb): mocowanie przy użyciu 2 śrub DIN 571, przy 20 C, współczynnik bezpieczeństwa = 3. Dostępne także w wykonaniu z PA12 (poliamid) na zapytanie. B D h H 40 mm G C

19 BIS Combifix Uchwyty zamykane z tworzywa obejmy jednoczęściowe rapid installation easy and rapid closing can only be opened with a screwdriver or similar, not by hand can also be installed with direct fixing gas tools hole for M6 screw materiał: PP (polipropylen) w kolorze szarym wolne od halogenu odporne na UV Nr kat. D D DN B H h b x s Pud. Kart. (mm) (") (mm) (mm) (mm) (mm) (mm) ???? ??? ??? ??? ??? ???? C

20 BIS Obejmy z tworzyw sztucznych C BIS Isonyl Obejmy zamykane z tworzywa for fixing of cables and tubes obejmy jednoczęściowe patented security closing can also be installed with direct fixing gas tools can be used with all kind of pipes materiał: PP (polipropylen) w kolorze szarym odporne na UV flexible and elastic Nr kat. D D DN G B H h s Fb,x Fb,z Pud. Kart. (mm) (") (mm) (mm) (mm) (mm) (mm) (N) (N) M6 17?? 1,2?? M6 21?? 1,2?? M6 25?? 1,8?? M6 30?? 1,7?? M6 33?? 2,0?? M6 38?? 2,0?? M6 46?? 2,4?? M6 56?? 3,1?? C

21 BIS Polymat Obejmy z okładziną do rur z tworzyw sztucznych Ø mm M8 WM0 obejmy jednoczęściowe system szybkiego zamykania BIS Polymat dwie możliwości zamknięcia: z możliwością poślizgu lub zaciśnięcia na rurze ze specjalnym przeznaczeniem dla rur z tworzyw sztucznych, wodnych, CO, gazowych, itp. estetyczny wygląd, istotny dla instalacji widocznych w trakcie użytkowania zintegrowana nakrętka stalowa M8 materiał: PP (polipropylen) w kolorze białym (zgodnie z RAL 9018) klasa odporności ogniowej B2 nie koroduje, podlega recyklingowi, odporne na działanie UV i starzenie się wolne od halogenu zakres temperatur: od ok. -30 C do +110 C okładzina izolująca dźwięk, TPE w kolorze zielonym posiadają certyfikat KIWA Nr kat. D G B H h Dla szyny Fa,z Pud. Kart. (mm) (mm) (mm) (mm) (N) M WM M WM M WM M WM H Cert.Nr. K 6080 / mm G D B 28 mm h Zamiennik BISMAT 5000 Obejmy do rur tworzywowych Uzupełnienie BIS RapidRail Szyny montażowe 21 C 10 10

22 BIS Obejmy z tworzyw sztucznych C BIS Klipsy zamykane z tworzywa sztucznego for fixing of cables and tubes obejmy jednoczęściowe oszczędność miejsca easy and rapid installation can also be installed with direct fixing gas tools installation in channel or rapid installation with screw M6 total closing of the clip around the tube materiał: PP (polipropylen) w kolorze szarym wolne od halogenu odporne na UV Nr kat. D D DN G B H h Fb,x Fb,z Pud. Kart. (mm) (") (mm) (mm) (mm) (mm) (N) (N) ¼ 8 Ø 5,0 mm????? Ø 5,0 mm????? Ø 5,0 mm????? ½ 15 Ø 5,0 mm????? Ø 5,0 mm 23???? Ø 5,0 mm????? Ø 5,0 mm????? Ø 5,0 mm????? Ø 5,0 mm????? Ø 5,0 mm????? C

23 BIS Klipsy jednoczęściowe z tworzywa for fixing of cables and tubes obejmy jednoczęściowe especially apropriate for electricity tubes and for cables with rubber covering oszczędność miejsca can also be installed with direct fixing gas tools installation in channel or rapid installation with screw M6 materiał: PP (polipropylen) w kolorze szarym (zgodnie z RAL 7035) wolne od halogenu odporne na UV Nr kat. D D DN G B H h Kolor Pud. Kart. (mm) (") (mm) (mm) (mm) (mm) ¼ 8 Ø 5,0 mm 24?? Szary ⅜ 10 Ø 5,0 mm 24?? Szary Ø 5,0 mm 31?? Szary ½ 15 Ø 5,0 mm 37?? Szary Ø 5,0 mm 45?? Szary Ø 5,0 mm 55?? Szary ¾ 20 Ø 5,0 mm 65?? Szary C

24 BIS Obejmy z tworzyw sztucznych C BIS Push-fit Klipsy pojedyncze białe do wszystkich typów rur Ø 8-35 mm M6 obejmy jednoczęściowe przyłącze gwintowane M6 wykonane z mosiądzu materiał: PP (polipropylen) w kolorze białym (zgodnie z RAL 9016) klasa odporności ogniowej B2 nie koroduje, podlega recyklingowi, odporne na działanie UV i starzenie się zakres temperatur: od ok. -30 C do +110 C Nr kat. D D DN G B H h b Pud. Kart. (mm) (") (mm) (mm) (mm) (mm) (mm) M ⅛ 6 M M M ⅜ 10 M ½ 15 M ¾ 20 M M D B b H h G Zamiennik BIS starquick Obejmy (białe) 4 C

25 BIS Push-fit Klipsy podwójne białe do wszystkich rur Ø 8-28 mm M6 jednoczęściowe uchwyty siodłowe do mocowania 2 rur przyłącze gwintowane M6 wykonane z mosiądzu materiał: PP (polipropylen) w kolorze białym (zgodnie z RAL 9016) klasa odporności ogniowej B2 nie koroduje, podlega recyklingowi, odporne na działanie UV i starzenie się zakres temperatur: od ok. -30 C do +110 C Nr kat. D D DN G B H h b k Pud. Kart. (mm) (") (mm) (mm) (mm) (mm) (mm) (mm) M ⅛ 6 M M M ⅜ 10 M ½ 15 M ¾ 20 M b B k D H h M6 Zamiennik BIS starquick Obejmy (białe) BIS starquick Podwójne płyty ścienne C 15 05

26 BIS Obejmy z tworzyw sztucznych C BIS Duplo KS Obejmy podwójne do wszystkich typów rur Ø 15 i 22 mm 220 N 220 N 130 N 130 N dwie obejmy połączone płytą wsporczą obejmy mogą być łatwo otwierane i zamykane w trakcie montażu by umożliwić ustawienie, całkowite zamknięcie dopiero po wkręceniu śruby uchwyt z tworzywa sztucznego wycisza odgłosy rozszerzania się i kurczenia rur pod wpływem temperatury możliwość ustawienia odległości pomiędzy rurami a ścianą śruba zamykająca i obejma stanowią trwałe połączenie materiał: złączka wykonana ze stali; przyłącz PP (polipropylen), w kolorze białym klasa odporności ogniowej B2 podlega recyklingowi, odporne na działanie UV i starzenie się ocynkowane elektrolitycznie zakres temperatur: od ok. -30 C do +110 C B 60 mm 24 mm Nr kat. D D DN B H1 h1 Kolor Pud. (mm) (") (mm) (mm) (mm) (mm) Biały (RAL 9018) ½ Biały (RAL 9018) 50 D 2,5 mm h1 H1 20 mm 15 x 8,5 mm Uzupełnienie BIS Materiały mocujące BIS Mocowania podłogowe i grzejnikowe C

27 BIS Filtry do rynien deszczowych do rynien deszczowych Ø mm zapobiegają zatkaniu rynien spustowych przez liście i inne zanieczyszczenia materiał: PP (polipropylen) w kolorze szarym (zgodnie z RAL 7035) Nr kat. D B H h Pud. (mm) (mm) (mm) (mm) B H h D 27 C 45 05
